При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

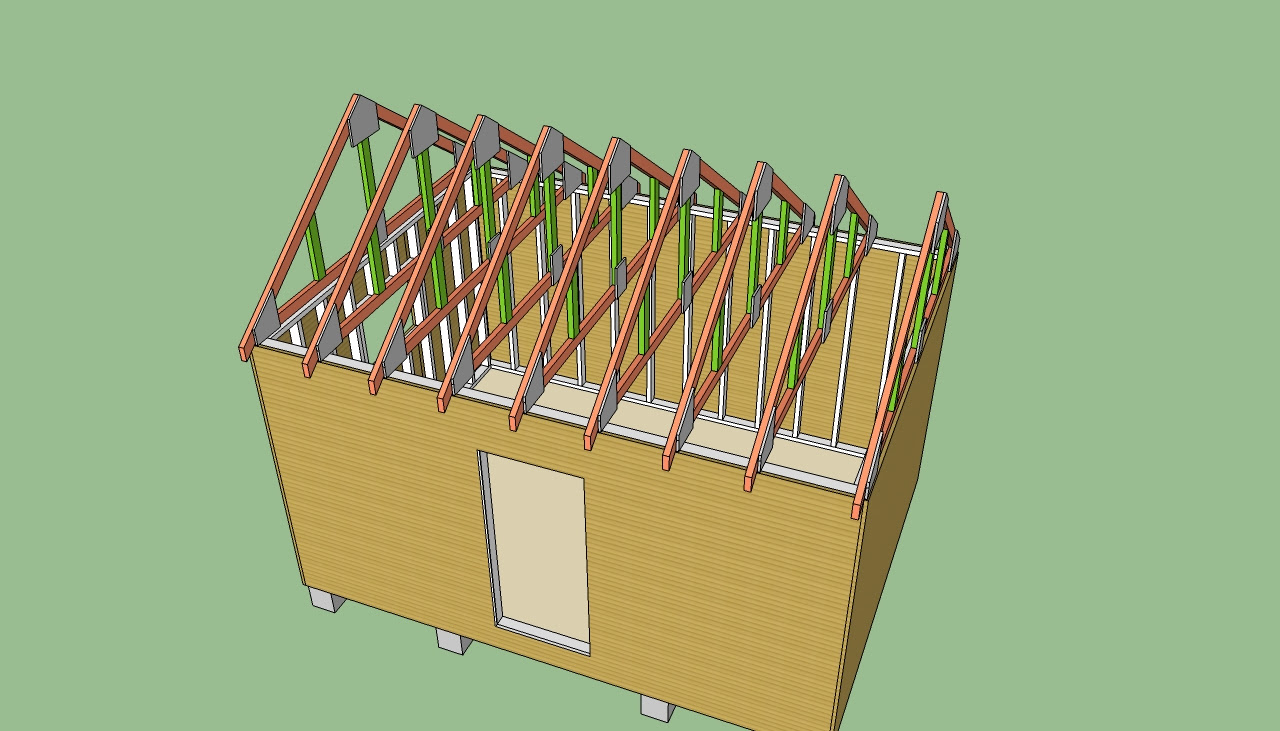

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

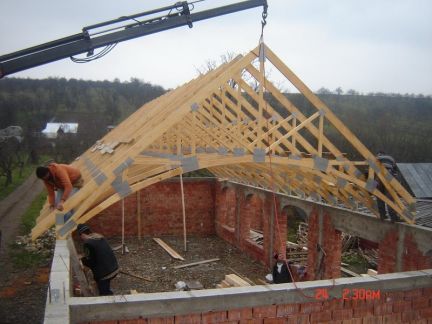

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Как определить угол наклона стропил

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Как определить угол наклона стропил

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Как определить угол наклона стропил

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Конструкция двухскатной крыши: расчет и монтаж

Форма крыши определяется конфигурацией здания, архитектурными решениями и климатическими особенностями региона. В индивидуальном малоэтажном строительстве актуальны скатные конструкции.

Скат — это наклон поверхности крыши под определенным углом, который призван обеспечить надлежащее водоотведение и удаление снега с поверхности. Крыши могут быть одно-, двух-, четырех- и многоскатными в зависимости от количества верхних наклонных плоскостей конструкции.

Виды двухскатных крыш

Самыми распространенными являются двухскатные крыши, в которых сток осадков распределяется по противоположным сторонам.

Линии скатов в них могут быть:

• прямые — симметричные относительно центральной оси,
• ломаные — проектируются с целью увеличения подкровельного пространства и обустройства мансард и чердаков.

Двухскатные конструкции обладают тем же преимуществом, что и все скатные крыши, обеспечивая легкий сход воды и снега с поверхности, и в то же время они экономичны в строительстве по сравнению с более сложными вариантами, надежны и просты в эксплуатации.

Стропильная система

Любая крыша, в том числе двухскатная, состоит из несущего каркаса и верхнего покрытия – кровли. Несущий каркас называется стропильной системой и состоит из отдельных элементов, соединенных по определенному принципу.

Стропильная система выполняет важные функции:

1. равномерно распределяет нагрузку от собственного веса, веса кровли, снега и порывов ветра на несущие стены дома,
2. является каркасом для кровельного пирога.

Сооружается она, как правило, из деревянных элементов – они прочны, имеют меньший вес по сравнению с железными или железобетонными конструкциями и к ним легко крепятся все остальные элементы крыши.

Лучшей древесиной для стропил считаются хвойные породы из-за их небольшого удельного веса. Для обеспечения долговечности стропила обрабатывают антипиренами (веществами, тормозящие процесс горения) и антисептиками (противогнилостные средства, некоторые еще и уничтожают жучков-короедов).

По технологии установки стропильные системы бывают наслонными или висячими (иногда комбинируют эти два типа). Если самые длинные элементы системы – так называемые стропильные ноги – своей верхней частью опираются на вертикальную стойку, установленную на среднюю несущую стену здания, то такую конструкцию называют наслонной.

Расчет и проектирование

Крыша – достаточно ответственный участок строительства, особенно несущая стропильная конструкция. Поэтому ее устройство и расчет регламентируется обязательными нормами (ГОСТ, ДБН, СНиП).

Установка осуществляется после тщательного анализа данных и на основе грамотно составленного проекта – во избежание возникновения проблем при эксплуатации.

Для расчетов необходимо учитывать такие показатели, как:

• сила ветра – больший угол наклона ската означает, что ветровое воздействие будет сильнее,
• вес и тип кровельного покрытия – собственный вес дает постоянную немалую нагрузку на конструкцию крыши и всего дома,
• количество и характер осадков, перепад температур, солнечная радиация – несиловые воздействия, которые определяют величину угла наклона ската и влияют на состав кровельного пирога.

При проектировании системы необходимо правильно рассчитать следующие параметры:

• угол наклона стропил – его рассчитывают, учитывая особенности кровельного материала и климатических условий района,
• высоту центральной опоры (при ее наличии),
• длину стропильной ноги и расстояние между ними,
• толщину стропил – этот параметр определяет запас прочности несущей конструкции и зависит от их длины и межстропильного расстояния,
• длину пролета,
• состав и последовательность укладки слоев в кровельном пироге.

Сделать грамотный расчет может инженер-проектировщик, поэтому если вы им не являетесь, разумным для вас решением будет заказ проекта.

Этапы строительства

Монтаж двускатной крыши начинают с основания стропильной системы, которое называется мауэрлат. Это уложенный по периметру стен и хорошо закрепленный брус. Его назначение: механическое крепление крыши к дому и равномерное распределение нагрузки на стены. Для предотвращения преждевременного гниения мауэрлата, между ним и стеной прокладывают гидроизоляционный слой.

Следующий этап – монтаж стропил. Производят его по шаблону на земле, а затем готовые стропильные конструкции (они называются фермы) поднимают наверх и крепят к мауэрлату при помощи скоб, гвоздей, накладок, болтов, запилов и зарубок, причем запилы и зарубки на стропилах и мауэрлате обязательны – металлический крепеж не обеспечивает надлежащей надежности.

Первыми устанавливают крайние (фронтонные) стропильные фермы, от них по верху и низу натягивают шнуры и остальные конструкции ориентируют по этим направляющим, укрепляя по ходу установки подпорами, ригелями и подкосами. На самом верху закрепляют коньковый брус.

Принцип устройства мансардной крыши, с ломаными линиями ската, несколько сложнее: наслонные и висячие стропила комбинируются, место перелома образуется соединением двух стропил – длинного и короткого. Углы наклона нижней и верхней части «ломаной» крыши разные: верхний делают пологим, а нижний предельно крутым, почти отвесным.

Завершающий этап – установка кровельного пирога, который состоит из нескольких слоев: пароизоляции, утеплителя, гидроизоляции, обрешетки и кровли. Между слоями оставляют зазоры для циркуляции воздуха и просушивания конденсата.

Обрешетку делают сплошной или разреженной в зависимости от материала кровли – например, для металлочерепицы применяют разреженную с шагом 35 см, для мягкой кровли – сплошную.

При правильном расчете конструкции и грамотной установке всех компонентов, двухскатная крыша надежно служит десятилетиями, защищая дом от непогоды.

Как самому сделать двухскатную крышу

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила, затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома, ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака, мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила, конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

Крепление стропил к мауэрлату

Этап 3й.

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил,
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.,
• рубероид,
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Теги: #Как строить крышу 2х скатную

Каркас крыши 2х скатной с фронтонами

Как сделать двухскатную крышу своими руками – пошаговое руководство

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

• Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
• Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
• Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
• Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
• Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
• Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
• Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

• Подготовительный этап.
• Фиксация мауэрлата.
• Сборка ферм.
• Установка ферм на перекрытия.
• Устройство конька.
• Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

• Молоток и ножовка.
• Угольник и уровень.
• Крепежные элементы.
• Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

• При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
• Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
• В балках высверливают отверстия в соответствии с расположением шпилек.
• Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.
• На шпильках закручивают гайки, прижимая мауэрлат. Читайте также: «Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления».

Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле. Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться. В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши. Читайте также: «Как сделать двухскатную крышу своими руками – от стропил до укладки кровельного покрытия».

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.

Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

• На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
• Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
• При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

• Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
• Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
• На лежень выставляют стойки из брусьев сечением 10*10 см.
• Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.
• Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Инструкция по сооружению двускатной крыши своими руками

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

• для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
• при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Архитектурные и конструктивные особенности многоскатных крыш

Вместо классической двускатной крыши в строительстве сегодня нередко применяется крыша 4-х скатная, отличающаяся от первой тем, что фронтоны в ней отсутствуют и заменены треугольными скатами, срезающими крайние участки конька крыши (Рис. 1). Четырехскатная крыша характеризуется тем, что карнизы имеются не только по двум продольным фасадам здания, как при двускатной, а по всему его периметру.

Если очертание здания в плане представляет собой не элементарный прямоугольник, а более сложные (показанные на Рис.1) фигуры — прямоугольники с выступами, то число скатов получится больше четырех, и в этом случае приходится характеризовать отдельно вид крыши над отдельными частями здания.

Рис.1. Схемы 3-х и 4-х скатных крыш

Так, например, основной прямоугольник может быть покрыт на четыре ската, а выступ на два ската с фронтоном на торцевом фасаде (так, как показано на Рис. 1). Или же крыша выступа может быть 4-х скатной (вернее 3-х скатной). Выбор того или иного решения производится по архитектурно-планировочным или экономическим соображениям.

Рис.2 (а, б). Площадь скатов 4-х скатной и 2-х скатной крыши

Если сравнить поверхность кровли при 2-х скатном и 4-х скатном решении, то можно заметить, что в обоих случаях поверхности кровли окажутся одинаковыми. Попробую пояснить на примере.

Пусть угол наклона кровли к горизонту равен “α”, высота подъема крыши “h” (см. Рис.2). Далее, пусть длина торцевого фасада равна “a”. Тогда площадь скошенной треугольной части ската 4-х скатной крыши будет равна:

Площадь одного из отрезанных от основного ската треугольников 2-х скатной крыши составит:
Тогда площадь 2-х таких треугольников будет равна:

Таким образом, можно сделать вывод, что 4-х скатная крыша выгоднее 2-х скатной, т.к. при одинаковой площади кровли в первом случае отпадает необходимость устройства фронтонов и, несмотря на то, что увеличивается протяженность свесов или карнизов, а также число водосточных труб и протяженность желобов, четырехскатная крыша остается все же более экономичной. Однако, при 4-х скатной крыше усложняется конструкция стропильной системы вследствие увеличения числа скатов и образования пересечений их между собой.

Пересечения скатов, образующие выступающий угол, т.е. пересечения от которых стекает вода по скатам, называются ребрами крыши (конек представляет собой горизонтальное ребро, тогда как собственно ребра представляют собой линии, наклоненные к горизонту). Пересечения с входящим углом, т.е. наклонные пересечения, к которым стекают по скатам вода, называются ендовами или разжелобками. Если все скаты крыши имеют одинаковый угол, то в горизонтальной проекции (на плане крыши) пересечения будут проектироваться линиями, разделяющими угол между основанием скатов пополам, т.е. при прямоугольной форме отдельных частей плана крыши ребра будут изображаться в плане линиями, проведенными под углом 45° к периметру стен.

Стропильная система четырехскатных (вальмовых) крыш

При 4-х скатных крышах прогоны образуют замкнутый в плане контур (см. Рис.3), подобный контуру горизонтальной проекции плана здания. По линиям пересечения скатов (по ребрам и ендовам) располагаются так называемые диагональные или вальмовые стропила, имеющие более значительную длину, чем нормальные стропильные ноги, идущие вдоль скатов.

В промежутках между верхними точками пересечения вальмовых стропильных ног укладываются нормальные стропильные ноги, как в двухскатных крышах. В промежутках же между точками пересечения и нижними концами вальмовых ног размещаются более короткие стропила, называемые нарожниками. Таким образом, при 4-х скатной крыше число разнообразных элементов стропильных конструкций значительно больше, чем в двухскатной. Это обстоятельство без сомнения удорожает конструкцию стропильной системы 4-х скатной крыши по сравнению с 2-х скатной.

Рис.3. Стропильная система четырех скатной крыши (план + разрезы)

Скатные крыши – виды формы и конструкции | Своими руками

Скатная крыша считается наиболее подходящей для нашего климата. Снег и дождевая вода с наклонных плоскостей сходят сами, а внутреннее пространство можно использовать как чердак или жилую мансарду.

Крышам со скатной конструкцией свойственно многообразие форм. Они могут быть одно- и двухскатными, шатровыми, вальмовыми (полувальмовыми), мансардными (ломаными), многощипцовыми.

При желании можно сделать крышу с криволинейными (кружальными) скатами. Но чем причудливее форма крыши, тем сложнее ее монтаж. Работа потребует от плотников и кровельщиков высокого профессионального мастерства, которое оплачивается недешево. Словом, хотите немного сэкономить – заказывайте проект дома с простой двухскатной крышей.

Виды скатных крыш

1 – Односкатная
2 – Двухскатная (щипцовая)
3 – Четырехскатная (вальмовая)
4 – Полувальмовая двухскатная
5 – Мансардная
6 — Полувальмовая четырехскатная
7 – Многощипцовая

Деревянная классика

Чаще всего несущая конструкция крыши выполняется из древесины: досок и брусьев. Достоинства такой стропильной системы очевидны – это доступность материала, простота монтажа и подгонки, легкий вес. Дешевле всего обходится простой обрезной пиломатериал. Обструганная древесина камерной сушки стоит дороже, зато она менее подвержена деформации и воздействию вредителей. Клееная древесина — отличный, но дорогостоящий материал, поэтому из нее обычно делают наиболее ответственные фрагменты стропильных систем. Деревянные двутавровые балки можно использовать для изготовления стропил или прогонов. Лежни, мауэрлаты, стойки, ригели и другие элементы следует выполнять из пиломатериалов.

Ссылка по теме: Вальмовая крыша своими руками – расчеты

Крыша счет любит

Сечение стропил зависит от расчетной величины нагрузок, – иными словами, от индивидуальных особенностей конструкции каждой крыши Оптимальным для стропил любой конструкции считается сечение 50 х 150 мм или 50 х 200 мм.

Среднее расстояние между стропильными ногами составляет 0,5-0,9 м. На крышах с уклоном более 45° это расстояние может увеличиваться до 1,2 м, а на крышах с высокой нагрузкой, напротив, уменьшается до 0,6 м. Более точно шаг установки стропильных ног можно определить, исходя из расстояния между опорами несущей конструкции и типа кровельного материала. Длина стропильной ноги варьирует от 3 до 6 м.

Распорные стропильные системы

Самая простая и недорогая стропильная система состоит из пары стропильных ног, соединенных между собой горизонтальной затяжкой, которая может располагаться как внизу, у основания (в этом случае она служит балкой перекрытия), так и вверху (в этом случае ее называют ригелем). Затяжка служит опорой стропилам и не дает им разъехаться в стороны. Подобные конструкции обычно устраивают в зданиях с легкими стенами, а также в домах без внутренних несущих стен и с пролетом крыши 7-12 м. При больших пролетах конструкция может быть сложной и включать в себя дополнительные элементы, например стойки («бабки») с подкосами.

Чертеж 2. Стропила с балками-затяжками

1 – стропильная нога
2 – мауэрлат
3 – ригель Щ (затяжка)
4 – противоветровая доска

Готовые стропильные системы

Конструктивные возможности традиционных стропильных система ограничены геометрическими параметрами пиломатериала, используемого для их изготовления. Для перекрытия значительных проемов часто используют деревянные фермы-полуфабрикаты — готовые стропильные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинками. Стандартные фермы используются для сооружения бесчердачных одно- или двухскатных крыш с небольшим уклоном ската.
1 – стропильная нога
2 – стойка (бабка)
3 – ригель (затяжка
4 – прогон
5 – мауэрлат
6 – лежень
Макс, расстояние между крайними опорами -16 м

Ссылка по теме: Стропильная система крыши

Жесткое решение

Конструкции крыши необходимо придать жесткость. Сначала это делают в процессе возведения стропильной системы – для того, чтобы ее элементы не разъезжались. Стропильные ноги после установки соединяют друг с другом противоветровыми досками, прибитыми под углом. Доски крепят со стороны чердака для того, чтобы они не мешали при монтаже покрытия. Противоветровые доски могут служить постоянными ребрами жесткости в том случае, если крыша имеет крутые скаты, а на чердаке нет жилых помещений. Дополнительную жесткость крыше придает обрешетка. Если устраивается жесткий настил, противоветровые доски удаляют после его монтажа.

Чертеж 4. соединение стропильных ног с ригелем
1 — соединение в полупотай («ласточкин полухвост» 2 — безврубочное соединение с накладками.

Виды крыш – плюсы и минусы

Красивая крыша — предмет законной гордости хозяев. Однако, выбирая форму «шляпки» для дома, следует обращать внимание не только на модный дизайн, но и на практичность конструкции. Какие же крыши наиболее удобны и экономичны в строительстве и эксплуатации?

ОДНОСКАТНАЯ КРЫША

1. Самой простой в изготовлении считается односкатная крыша.

Ее стропила наклонены в одну сторону и опираются прямо на стены, имеющие разную высоту, а такие элементы конструкции, как конек, стойки и подкосы, отсутствуют. Уклон односкатной крыши обычно небольшой, поэтому она не подходит для регионов с большим количеством осадков. Во влажном климате данную конструкцию обычно применяют при возведении небольших построек хозяйственного назначения. А вот в жарких сухих регионах односкатные крыши весьма распространены. Ими покрывают здания с пролетом не более 6-8 м. В больших домах односкатные крыши нередко «разбивают» на несколько небольших односкатных плоскостей, направленных в разные стороны. Помните: тяжелый кровельный материал следует планировать заранее!

ДВУХСКАТНАЯ КРЫША

2. Наиболее распространена в частном домостроении двухскатная крыша Ее конструкция как нельзя лучше подходит для простых прямоугольных зданий. Две наклонные плоскости крыши располагаются вдоль длинных сторон дома, соединяясь в коньке, а с торцевых сторон ограничены треугольными стенами — фронтонами или щипцами (благодаря чему подобные конструкции еще называют щипцовыми). Коньковый брус опирается на вершину фронтонов. Стропильная система не очень сложна в исполнении и в разрезе напоминает букву А. Наличие щипцовых стен очень удобно для организации освещения – в вертикальные плоскости легко вставляются стандартные окна. На ровные прямые скаты удобно укладывать любой кровельный материал, причем количество отходов будет минимальным.

ЛОМАНАЯ КРЫША

3. Крыша, нижняя часть которой имеет больший уклон, чем верхняя, является вариантом двухскатной системы. Однако в отличие от простой двухскатной крыши конструкция ломаной позволяет более рационально использовать подкровельное пространство. Обычно там размещают жилую мансарду, благодаря чему конструкцию часто называют «мансардной». В нижней части ломаной крыши уклон составляет 65-80°, а в верхней – 25-30°. Стропильная система ломаной крыши несколько сложнее в исполнении, чем у двухскатной, зато позволяет «совместить крышу со стеной» и таким образом немного сэкономить на стенах.

ВАЛЬМОВАЯ КРЫША

4. Четырехскатная вальмовая крыша характеризуется наличием скатов (вальм), наклоненных со всех сторон дома, и отсутствием фронтонов на фасадах дома. Такая крыша придает постройке солидность, поэтому обычно ею покрывают большие здания. Маленькую постройку вальмовая крыша может зрительно «придавить». Конструкция стропильной системы сложнее двухскатной (обычно используются наслонные стропила с затяжками и стойками в крайних точках конька). Усложняются и вопросы освещения: в вальмовую крышу вставляют специальные мансардные окна (устанавливаются в скаты под наклоном) либо встраивают в стропильную систему небольшие «домики» – слуховые окна.

ШАТРОВАЯ КРЫША

5. Разновидность вальмовой, шатровая крыша состоит из четырех одинаковых скатов, которые сходятся в одной точке. Такая крыша вовсе не имеет конька и подходит исключительно для квадратных в плане построек небольшого размера. В больших домах «шатром» обычно покрывают лишь башенки. Наиболее часто на дачных участках такая крыша украшает собой садовые беседки.

СЛОЖНЫЕ ТИПЫ КРЫШ

6. При комбинации простых типов крыш возникают сложные конструкции. Если дом имеет выступы, перепады уровней и углубления, необходимость крыши сложной формы возникает сама собой. Водрузить сложную крышу на простой в плане дом можно, но не очень целесообразно. Строительство крыши затейливой конфигурации обойдется дороже, чем обычной двухскатной конструкции. А кроме того, форма с большим количеством ребер и изломов будет иметь слишком много стыков, которые со временем могут дать протечки.

Что нужно учесть при строительстве скатной крыши своими руками

Чтобы впоследствии не столкнуться с неожиданными техническими проблемами и слишком высокой ценой крыши, кроме формы нужно учитывать и другие критерии:

Расстояние между несущими стенами.

При больших пролетах и отсутствии промежуточных опор обычная стропильная система может оказаться слишком сложной для выполнения. Тогда лучше выбрать готовые стропильные фермы заводского изготовления.

Способ обустройства чердака.

Для разных функций нужна разная полезная высота и разный объем незастроенного пространства. Для жилой мансарды потребуется более мощная стропильная система, способная выдерживать вес не только покрытия, но также теплоизоляции и отделочных материалов.

Угол наклона скатов.

Должен быть рассчитан с учетом климатических особенностей местности (ветровая, снеговая нагрузки, количество осадков и т. п.) и предполагаемого кровельного покрытия. А Вес кровельного покрытия. От него зависит сечение элементов стропильной системы. Для легких покрытий сечение может быть меньше, что означает меньший расход пиломатериалов.

Задать форму крыши

Пространственная структура скатных крыш задается наклонными балками-стропилами, которые одним концом опираются на наружные стены, а другим – на коньковый прогон. Для равномерного распределения нагрузки на наружные стены используют опорный брус – мауэрлат. В бревенчатых домах его роль выполняет верхний венец сруба, в каркасных – верхняя обвязка. В домах из кирпича или бетонных блоков мауэрлат укладывают на анкеры, выступающие из аттиковой стенки или перекрытия, и прижимают, закручивая болты. Под мауэрлатом должна быть уложена гидроизоляция.

Ссылка по теме: Устройство мансардной крыши своими руками – важные вопросы и аспекты

Безраспорные системы

Безраспорные прогонно-ригельные системы используются в домах, имеющих большую ширину. Такие стропила состоят из пары стропильных ног, нижние концы которых опираются на стены. Верхние, соединенные друг с другом концы опираются на прогон, поддерживаемый стойками, или на опорные рамы, состоящие из нижних прогонов, стоек и подкосов. Усиление конструкции дополнительными опорами позволяет перекрыть расстояние до 16 м.

СОВЕТ

Для мансарды толщина стропил должна быть более 250 мм. При этом лучше использовать качественный клееный брус.

Крепление стропил

Способ крепления стропильных конструкций зависит от размеров крыши. Традиционные плотницкие соединения достаточно сложны в исполнении и отнимают у мастеров много времени. Сегодня крепление стропил между собой, к мауэрлату, подкосам, стойкам все чаще выполняют с помощью специальных металлических крепежных элементов для деревянных конструкций: пластин, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным применением накладок из фанеры. Места соединения резьбовых элементов укрепляют шайбами или полосами, предотвращающими врезание болтов в древесину.

Строительство скатной крыши – ошибки

Нет стыковки

1. Можно подумать, что доски, из которых были заготовлены эти стропила, были распилены тупой пилой. Но главное, не обеспечена четкая стыковка несущих элементов стропильной конструкции, от которых напрямую зависит благополучие скатной крыши. Стропила соединены тяп-ляп, что может спровоцировать возникновение неучтенных проектом внутренних напряжений. Последствия подобных упущений непредсказуемы. Трещины в основных несущих элементах – стропилах, прогонах, ветровых связях – еще один тревожный симптом.

Неточная врубка

2.Здесь строители промахнулись с врубкой. В результате стропильная нога не закрепилась на прогоне. Чтобы обеспечить устойчивость элемента, под опорную часть врубки подложили щепочку. Через некоторое время стропило лишилось спасительной подложки (щепа попросту выпала), и теперь находится в неустойчивом положении. Того и гляди соскользнет с прогона. Причем ладно бы строители ошиблись в одном месте, так нет. Они умудрились испортить все стропила. Налицо аварийная ситуация.

Букет ошибок

3.Жуки-древоточцы скажут спасибо строителям, которые возводили эту крышу. Ведь доска с обзолом (т. е. с остатками коры на торцах) -любимое лакомство короедов. К тому же под корой они разводят потомство. Как говорится, и стол, и дом. Стропильная конструкция также вызывает бурю возмущения. Стропила не состыкованы и не объединены в коньковом узле накладками. Стойки установлены вкривь и вкось. Устойчивость крыши вызывает большие сомнения. Ну а геометрические погрешности видны невооруженным глазом.

Опасное сочетание

4.Дерево и металл плохо уживаются друг с другом. Дело в том, что у этих материалов диаметрально противоположные коэффициенты теплопроводности. Холодная сталь при резком перепаде температуры покрывается «испариной», т. е. обильным конденсатом,
а теплое дерево таким недугом не страдает. Но при прямом контакте с металлическими элементами древесина отсыревает. Это приводит к появлению плесени, грибка и гнили. Именно такое развитие событий ожидает деревянные балки этой мансардной крыши. Ведь их торцы не изолированы.

Неправильная установка фронтонного окна

5.Пример неправильной установки окна во фронтон мансардной крыши. Монтажники переборщили с пеной. Согласно действующим нормативам монтажный шов (примыкание оконной коробки к стенкам проема) должен выполняться в три слоя. Теплоизоляцией служит монтажная пена. Ее следует наносить постепенно, тщательно заполняя зазор. От дождя и снега пену защищает паропроницаемая саморасширяющаяся лента (ПСУЛ), которая крепится снаружи. Чтобы в монтажную пену не проникали пары, изнутри шов надо закрывать паро-изоляционной лентой.

Ссылка по теме: Конструкции виды и устройство кровли

Некачественная укладка кровли

6.Строителей не смутили щели между листами металлочерепицы, которые образовались при укладке кровли. Какой толк от такого покрытия, если оно изобилует протечками? Перед монтажом металлочерепицы нужно было убедиться в геометрии скатов. На неровное основание этот материал укладывать нельзя. Ведь металлочерепичные листы стыкуются между собой так, что образуют единое водонепроницаемое полотно.

Свес кровли — важный архитектурный элемент. Он защищает фундамент и стены дома от осадков, придает силуэту здания красивый законченный вид. В принципе, свес крыши зашивать снизу не обязательно, поскольку через него поступает воздух, необходимый для эффективного функционирования кровли. Но если стропила не слишком красивые либо виден низ кровельного покрытия, пространство между стеной дома и свесом лучше закрыть софитом. Это, помимо прочего, обеспечит защиту подкровельного пространства от появления птичьих, пчелиных и осиных гнезд.

Чем подшить?

Для подшивки свесов используют деревянную и пластиковую вагонку, сайдинг из ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.

Панели из ПВХ — самый популярный сегодня материал для отделки софитов. Панели недороги, устойчивы к погодным факторам, легко монтируются и не нуждаются в дополнительной обработке. Уход за этим материалом несложен: раз в несколько лет софиты моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже готовыми вентиляционными отверстиями.

Деревянная доска — традиционный, проверенный веками материал для защиты карнизного свеса. Главным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.

Способы крепления подшивки к крыше

Существуют два способа подшивки свесов кровли. По стропилам. Элементы софита можно закрепить непосредственно к стропилам, повторяя угол их наклона. В этом случае вагонку или обрезную доску прибивают прямо на стропила. Неровные поверхности можно выровнять с помощью подкладных дощечек. Горизонтально. В этом случае от края стропил по направлению к стене дома устанавливают горизонтальную направляющую. Один ее край крепят к концу стропил, а другой – к доске, примыкающей к стене и закрепленной верхним краем к стропилам. В результате образуется жесткий каркас треугольного сечения. Сайдинг и профнастил крепят с помощью специального J-образного или F-образного направляющего профиля.

Материал подшивки можно уложить вдоль стены дома, но более эффектно смотрится укладка досок перпендикулярно. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, элементы подшивки все равно режутся под углом 45°, и линия их соединения проходит от угла крыши к стене дома. Софиты из ПВХ комплектуются различными угловыми профилями, предназначенными для соединения элементов под разными углами. Для стыковки панелей в одной плоскости имеются двойные профили или планки Н-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей софита.

Читайте также: Крыша: устройство конструкции и материалы в вопросах и ответах

Софитом называют обращенную книзу поверхность карнизного свеса крыши. Ширина стандартного софита — 50-60 см. Если он шире 80 см, его нужно закрепить дополнительно. Общая площадь вентиляционных отверстий на 1 м длины свеса должна составлять 200 кв. см. То есть в софите должно быть пробито около 200 отверстий 1×1 см.

Софит должен быть выполнен так, чтобы он обеспечивал поступление воздуха. Вентиляционные отверстия должны занимать примерно 1 /40 площади софита. Для этого можно использовать панели с перфорацией (или вырезать перфорацию самостоятельно — это не так уж сложно), круглые решетки или вентиляционные планки.

Между досками оставляют вентиляционные зазоры 5-8 мм, а в вагонку через каждые два метра врезают вентиляционные решетки. Все зазоры, в которые не вставлены решетки или планки, закрывают сеткой для защиты от грызунов или насекомых.

Подшитые свесы придают крыше аккуратный завершенный вид

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Скворечник-набор для сборки «Тироль» средний, 2-х скатная крыша 21*21*41см

Вы выключили JavaScript. Для правильной работы сайта необходимо включить его в настройках браузера.

0.0080300600 c

839 р.

734 р.

Защита покупателя Нашли дешевле?

Набор для сборки скворечника. Своими руками Тироль, средний, 2х скатной крышей, 21 х 21 х 41 см
Представленный в нашем интернет магазине скворечник с двускатной крышей — этот именно тот уютный домик, в котором каждая птичка будет чувствовать себя комфортно. Среди множественных преимуществ скворечника стоит выделить его необычный дизайн, наличие просторного отверстия для входа внутрь и удобная жердочка.
За счет компактных габаритных размеров скворечник с двускатной крышей можно крепить на любом дереве, на фасадах зданий и в удобном для хозяев и прилетающих птичек месте. Крепится он с помощью рейки, расположенной с обратной стороны

Смотрите также

839 р. 734 р.

Набор для сборки скворечника. Своими руками Тироль, средний, 2х скатной крышей, 21 х 21 х 41 см Пре…

734 р.

Набор для сборки скворечника. Своими руками Тироль, средний, 2х скатной крышей, 21 х 21 х 41 см Пре…

768 р.

Китай;Состав: Дерево, краска; Материалы: дерево, краска; Фасовка: по 1 набор; Индивидуальная упаков…

21x 5x 18 см

768 р.

Китай;Состав: Дерево, краска; Материалы: дерево, краска; Фасовка: по 1 набор; Индивидуальная упаков…

21x 5x 18 см

681 р.

Китай;Состав: Дерево, краска; Материалы: дерево, краска; Фасовка: по 1 набор; Индивидуальная упаков…

21x 5x 18 см

681 р.

Китай;Состав: Дерево, краска; Материалы: дерево, краска; Фасовка: по 1 набор; Индивидуальная упаков…

21x 5x 18 см

550 р.

Размер готовой модели 16*16*33см, дерево, инструкция) (в коробке)

337 р.

Наборы из серии «Конструктор из дерева» развивают образное мышление, мелкую моторику, творческие сп…

29.5×1.5×21.5

316 р.

Наборы из серии «Конструктор из дерева» развивают образное мышление, мелкую моторику, творческие сп…

24.5x1x19.5

281 р.

Собери уютный скворечник для птиц. Легко собирается без помощи инструментов. Скворечник изготовлен…

158 р.

Собери уютный скворечник для птиц. Легко собирается без помощи инструментов. Скворечник изготовлен…

919 р.

Создай уникальный домик для птиц! Сначала тебе предстоит соединить заготовленные деревянные детали…

622 р. 586 р.

Мы позаботились о том, чтобы процесс сборки скворечника из отшлифованной сосны размером 16x16x32 см…

221 р.

Состав: Дерево Серия: Кормушки В боксе: 30 шт Фасовка: по 1 штуку Индивидуальная упаковка: Пакет Ве…

2.5 смx14 смx16 см

222 р.

Состав: Дерево Серия: Кормушки В боксе: 30 шт Фасовка: по 1 штуку Индивидуальная упаковка: Пакет Ве…

2.5 смx14 смx16 см

219 р.

Состав: Дерево Серия: Кормушки В боксе: 30 шт Фасовка: по 1 штуку Индивидуальная упаковка: Пакет Ве…

2.5 смx14 смx16 см

220 р.

Состав: Дерево Серия: Кормушки В боксе: 30 шт Фасовка: по 1 штуку Индивидуальная упаковка: Пакет Ве…

2.5 смx14 смx16 см

219 р.

Состав: Дерево Серия: Кормушки В боксе: 30 шт Фасовка: по 1 штуку Индивидуальная упаковка: Пакет Ве…

2.5 смx14 смx16 см

220 р.

Состав: Дерево Серия: Кормушки В боксе: 30 шт Фасовка: по 1 штуку Индивидуальная упаковка: Пакет Ве…

2.5 смx14 смx16 см

702 р.

Габариты: 21 x 5 x 18 см; Мин. кол-во для заказа: 1; Вес: 514 г; Страна: Китай; В боксе: 30 набор;…

702 р.

Габариты: 21 x 5 x 18 см; Мин. кол-во для заказа: 1; Вес: 504 г; Страна: Китай; В боксе: 30 набор;…

328 р.

Цвет: мультиколор; Состав: картон, бумага, пластик; Страна: Китай Набор для творчества скворечник с…

13X8X18 см

328 р.

Цвет: мультиколор; Состав: картон, бумага, пластик; Страна: Китай Набор для творчества скворечник с…

13X8X18 см

328 р.

Цвет: мультиколор; Состав: картон, бумага, пластик; Страна: Китай Набор для творчества скворечник с…

13X8X18 см

328 р.

Цвет: мультиколор; Состав: картон, бумага, пластик; Страна: Китай Набор для творчества скворечник с…

13X8X18 см

328 р.

Цвет: мультиколор; Состав: картон, бумага, пластик; Страна: Китай Набор для творчества скворечник с…

13X8X18 см

328 р.

Цвет: мультиколор; Состав: картон, бумага, пластик; Страна: Китай Набор для творчества скворечник с…

13X8X18 см

572 р.

Воспитание в детях ответственного отношения к животным очень важно. Начать этот этап обучения можно…

486 р.

Пелси.Набор для сборки скворечника (дерево) арт.HP019, В наличии( меньше 50шт. )

841 р.

Домик для птиц крашеный с плоской крышей, набор деталей для сборки Начало весны — идеальное время…

172 р.

Габариты: 9,3 x 1,2 x 8,7 см; Мин. кол-во для заказа: 1; Вес: 69 г; Страна: Китай; В боксе: 144 наб…

172 р.

Габариты: 9,3 x 1,2 x 8,7 см; Мин. кол-во для заказа: 1; Вес: 69 г; Страна: Китай; В боксе: 144 наб…

88 р.

Цветной картон для детского творчества используется достаточно часто. Цветные листы служат отличным…

46,04 р.

Цветной картон для детского творчества используется достаточно часто. Цветные листы служат отличным…

74 р.

Цветной картон для детского творчества используется достаточно часто. Цветные листы служат отличным…

48,04 р.

Цветной картон для детского творчества используется достаточно часто. Цветные листы служат отличным…

46,04 р.

Цветной картон для детского творчества используется достаточно часто. Цветные листы служат отличным…

92 р.

Цветной картон для детского творчества используется достаточно часто. Цветные листы служат отличным…

26 р. 22 р.

Новинка от Феликса! Впервые нежные мясные и рыбные кусочки в Удивительном Соусе! Корм FELIX® SENSAT…

85г

510 р. 446 р.

Спрей Барс эффективен против блох, вшей, волосовиков (власоедов), иксодовых и саркоптоидных клещей…

чертежи и фото, пошаговая инструкция

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

• S – величина нагрузки в кг/м2.
• µ — коэффициент соответствующий углу уклона ската.
• Sg —  норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°<α<60°, µ = 0,033*(60-α).

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I — 0.8 кПа = 80 кг/м2;
• II — 1.2 кПа = 120 кг/м²;
• III — 1.8 кПа = 180 кг/м²;
• IV — 2.4 кПа = 240 кг/м²;
• V — 3.2 кПа = 320 кг/м²;
• VI — 4.0 кПа = 400 кг/м²;
• VII — 4.8 кПа = 480 кг/м²;
• VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H — высота сечения, см;
• Lmax — стропильная нога максимальной длины, м;
• Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

• Qr — распределённая нагрузка кг/мпогонныйй;
• Lmax — рабочий участок ноги максимальной длинны, м;
• B — ширина сечения см;
• H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Онлайн калькулятор расчета двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Соединение двух крыш с разным уклоном

Мы с моим деловым партнером недавно пристроили к дому клиента большое застекленное крыльцо с двускатной крышей. Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше. Мы спроектировали крыльцо с широкими свесами для защиты от палящего летнего солнца Северной Каролины.

Мы начали с того, что сорвали черепицу и сняли световой люк с односкатной крыши. Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, который мы собирались построить.

Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши. После проведения некоторых измерений и небольшого количества шифров мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, был 4 дюйма из 12. Используя инструмент для измерения наклона, который я сделал, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

Слепые долины упрощают каркас

Чтобы каркас крыши крыльца был как можно проще, мы установили конструкционный коньк, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались на вершине конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав впадину с обеих сторон.

Снова выбрав легкий выход, мы решили построить слепые долины (также известные как долины Калифорнии), где одна пересекающаяся крыша строится поверх другой.Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) на стропилах крыльца, чтобы спроектировать плоскость новой крыши крыльца на крышу. поверхность существующей односкатной кровли. Мы просто двигали линейку, пока она не коснулась крыши сарая, а затем разместили 2-х метровую линейку под линейкой и отметили край 2-х сторонней. Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал глухой долины.

Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы на вершине шпалы мы проследили угол.Вместо того, чтобы пытаться разрезать шпалы с идеальным углом сверху и снизу, мы намеренно держали шпалы на расстоянии около фута от пика и прибивали нижние части на место. Шпалы предназначались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям. Мы продлили линии шпал до крыши, пока они не пересеклись. Затем нужно было просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный обрезок и обрезать его до нужной длины с другой стороны.Поскольку горизонтальный разрез на домкратах будет очень длинным, мы добавили шпалы 2×4 внутри 2×8 для более полной несущей поверхности.

Ридж энд Джекс

Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2×6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя кусок лома, чтобы отследить угол. После обрезки гребня он идеально встал на место.

После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и разметив 16-дюймовые приращения, и сделали то же самое на гребне. Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

Верхний срез для домкратных стропил представлял собой вертикальный срез для шага 4 из 12, такой же, как и для обычных стропил. Чтобы сделать нижний надрез, я выложил ровный надрез для шага 4 к 12. Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма-12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3-м градусам). 1/2-в-12).Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем обрезали их и закрепили на месте.

Создание долины под карнизом

Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже основания крыши крыльца, поэтому мы продлили линию впадины до края новой крыши. Для этого нам пришлось расширить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

Фото Джона Кэрролла

Таблица преобразования угла наклона крыши в угол

Уклон крыши — это термин, описывающий, насколько крутым или плоским является уклон вашей крыши. Комбинация двух чисел используется для отображения или отображения уклона крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. На чертежах архитекторы и инженеры обычно указывают уклон крыши в формат, показанный на изображении, где число (4) представляет рост и число (12) представляет собой длину. Это означает, что если крыша поднимается на 4 фута в длина 12 футов, угол наклона крыши будет 4/12 или 18,43 градуса.

Шаг кровли и соответствующие углы

КАЛЬКУЛЯТОР СКЛАДКА КРЫШИ

Таблица коэффициентов наклона Шаг 1:12 — шаг 6:12

Таблица коэффициента наклона 7:12 шаг — 12:12 шаг

(A) x (коэффициент бедра или впадины) = (B)
A) x (коэффициент наклона) = (B)

Справочник по кровельным откосам и кровельным материалам

При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR.Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.

Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Скат крыши может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон крыши ниже определенного соотношения, вам может потребоваться установить другой тип кровли — возможно, рулонную кровлю или металлическую кровлю со стоячим фальцем.

Что такое скат крыши

Шаг описывает угол, наклон или наклон вашей крыши.

Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной косой чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.

• Числитель: Числитель, или первое число, относится к вертикальному измерению (высоте) крыши.
• Знаменатель: Знаменатель или второе число обозначает горизонтальный размер (длину) крыши. Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. Знаменатель остается 12.

Пример

Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4.Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три. Таким образом, уклон крыши составляет 6:12.

Как рассчитать шаг крыши по коэффициенту

Уклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.

Пример: соотношение 5:12 или 5/12

Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши изменяется на 5 футов по вертикали.

Пример: соотношение 8:12 или 8/12

Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.

Для большинства домашних стилей уклон крыши находится в диапазоне от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4 / 12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).

Скаты кровли и кровельные материалы

Очень низкие скаты кровли:.С 25 декабря по 12 марта

Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах. Для домов в современном стиле, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоских кровель, наиболее подходящим для таких пологих крыш, относятся:

• Застроенная кровля: Современная форма этого типа кровли, которую иногда называют битумно-гравийной или BUR, состоит из чередующихся слоев битума и армирующей ткани.
• Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется под действием тепла горелкой во время укладки.
• Резиновая мембрана: EPDM (сокращение от этилен-пропилен-диеновый мономер) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.
• Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе приподнятыми швами. Их можно использовать на крышах с уклоном до.25/12. Они также используются на более крутых крышах.

Склоны низких кровель: 2,5 / 12 — 19/12

Глиняная или цементная черепица может использоваться на кровлях с широким диапазоном уклонов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.

Нормальный или средний уклон крыши: 4/12 — 20/12

В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам крыши.Эта черепица подходит для шага от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.

Шагов для высоких крыш: с 5/12 по 12/12

Деревянная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены протечкам. Древесная и сланцевая черепица не соединяются так плотно, как другие виды черепицы.

Очень высокие скаты на крышах: 18/12

Крыши домов викторианской эпохи часто были под острым углом с крутым уклоном. Подумайте о старом доме с его высокими вершинами, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а его наклон достигает 18/12.

Обзор кровельных материалов

Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, вы не должны выходить за нижний предел рекомендации.

Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.

• Встроенный (BUR): от 0,25 / 12 до 3/12
• Кровля Torch-down: от 0,25 / 12 до 3/12
• Резиновая мембрана: от 0,25 / 12 до 3/12
• Металл со стоячим швом: от 1/12 до 19/12
• Глиняная или цементная плитка: 2.С 5 декабря по 19 декабря
• Битумная (композитная) черепица: 4/12 — 20/12
• Деревянная и шиферная черепица: 5/12 — 12/12

Практическое руководство с примерами и изображениями

Несколько лет назад, когда я строил свой первый сарай, я думал, что скат крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предполагал, что подойдет любой уклон крыши, отталкивающий воду.

Однако после работы над многими проектами навесов я пришел к выводу, насколько критичным может быть наклон односкатной крыши для конструкции.Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Более низкий шаг также имеет преимущества, прежде всего в том, что он использует меньше материала. Ниже мы подробно рассмотрим преимущества различных полей и почему они могут работать или нет для вашего следующего набора планов сарая, независимо от того, строите ли вы крошечный дом или садовый сарай.

Что такое скат крыши?

Уклон кровли — это измерение крутизны кровли.Уклон крыши, также известный как уклон крыши, измеряется путем подъема через пробег. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтальной длины, то наклон вашей крыши выражается как 4:12.

Коэффициент — это наиболее распространенный способ обозначения уклона крыши или уклона крыши, но возможны и градусы. Угол наклона 4:12 составляет около 18,5 градусов, но не совсем так. Вы также можете разделить прибавку к пробегу, умножить на 100 и получить процентное значение. Таким образом, шаг 4:12 будет иметь уклон 33%.

Тем не менее, средний пробег более эффективен и понятен среднему мастеру.Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона крыши отлично подходит для расчета уклона односкатной крыши.

Помните, скат крыши нужен не только для эстетики. Наклон вашей крыши жизненно важен, помимо прочего, как влагозащитный барьер, а слишком плоская крыша потенциально может привести к обрушению вашего сарая. Кроме того, чем мельче уклон, тем больше вам нужно учитывать влагостойкие кровельные материалы и стяжка.

Другая проблема заключается в том, что чем круче уклон крыши, тем больше потребуется кровельного материала, от каркаса до обшивки. Площадь поверхности крыши увеличивается с увеличением уклона, и вам придется соответствующим образом рассчитать бюджет при планировании конструкции односкатной крыши.

Виды скатов крыши

Давайте подробнее рассмотрим преимущества и недостатки крыши с разным углом наклона. Посмотрите ниже, чтобы увидеть преимущества и недостатки различных типов уклона кровли.

Важно помнить, что скат крыши не обязательно должен относиться к двускатной крыше — это также может быть односкатная крыша, соляная коробка или другой тип кровли с плоской поверхностью.

Малоскатная крыша

Низкоскатная крыша — это любая крыша с уклоном 3:12 или меньше. Многие кровельные черепицы не позволяют укладывать их на крыши с таким уклоном. Чаще всего в качестве кровельного материала используют рулонные мембраны, которые используют тепло для склеивания швов.

Плюсы

• Использует наименьшее количество рубероида
• Легкость доступа и установки

Минусы

• Не выдерживает больших нагрузок
• Битумная черепица часто не подходит для неглубоких крыш

Среднескатная крыша

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши.Это также самые распространенные скаты для односкатных крыш. Опять же, самое важное — это погода. Используйте удобный инструмент, например, калькулятор снеговой нагрузки, чтобы определить, выдержит ли ваша крыша вес снега, в зависимости от его уклона.

Кроме того, если вы используете сборные фермы, вы не сможете выбрать уклон вашей крыши. Такие фермы, купленные в магазине, часто имеют размер 4:12. Фермы навесов ничем не отличаются, и сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Плюсы

• Сборные фермы — опция
• Можно использовать любой кровельный материал

Минусы

• Все еще слишком мелко для некоторых климатов
• Работы на крыше сложнее, чем на неглубокой крыше

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не иметь самую крутую крышу из возможных? Он с легкостью оттолкнет любую погоду, и скопление снега не будет проблемой.Проблема с очень крутой крышей в том, что если что-то пойдет не так, будь то протечка или недостающая черепица, то ее будет очень трудно достать и заменить.

Кроме того, для уклона крыши более 9:12 потребуется гораздо больше кровельного материала, чем для крыши 3:12. Затраты на кровельный материал могут увеличиться в спешке, а разница в площади поверхности и конструкции крыши между неглубокой и крутой крышей значительна.

Но не обманывайте себя, крутая крыша — отличная защита от непогоды.Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения вещей или другого рабочего места.

Плюсы

• Дополнительное внутреннее пространство
• Отличный вариант защиты от атмосферных воздействий

Минусы

• Требуется больше материала = дороже
• Сложные в ремонте крутые крыши

Факторы, влияющие на наклон односкатной крыши

Есть масса причин, которые следует учитывать при строительстве односкатной крыши, и первая должна учитывать безопасность всего, что будет в вашем сарае.Удобство и внутреннее пространство великолепны, но если все в вашем интерьере промокло от протечек, то не имеет значения, насколько красиво выглядит ваша крыша.

Погода

Живете в пустыне? Плоская крыша или крыша с низким скатом может быть именно тем, что вам нужно. Или ваш климат более тропический? В этом случае вам, вероятно, понадобится традиционная скатная крыша 4:12 или около того. Живете в Канаде? Лучше немного приподнять скат крыши, чтобы учесть ведра со снегом, которые вы получаете каждую зиму.

Плоские крыши не очень любят влагу.Их легко построить и это самый дешевый вариант, но вода может сидеть сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но при этом достаточно мелкий, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, подумайте о ветре в вашем районе. Обычны ли большие порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается воздействию ветра.Крутая крыша очень восприимчива к сильным ветрам, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается сильным ветрам.

Давайте посмотрим, что нужно учитывать при заснеженной местности, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, который я связал выше, введите данные, относящиеся к вашему навесу и размеру крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем районе.

Поймите, что снег в одной местности сильно отличается от снега в другой. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты много снега, но он обычно очень легкий. Давление на квадратный дюйм влажного снега может быть до 8 раз больше, чем у легкого снега на той же территории.

Еще одно соображение — лед. У льда может быть вдвое больше фунтов на квадратный дюйм, чем у влажного снега на той же территории. Если вы собираетесь отапливать сарай, то на крыше будет скопление льда.Если вы решили обогреть сарай, начните с утепления потолка. Если вы этого не сделаете, вы можете использовать кабель для удаления льда с крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снега, подумайте о снегопадах на вашей крыше. Они предотвращают падение снега большими листами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества непосредственно вокруг сарая. Снежные щитки могут быть либо пластиковыми щитами, ввинченными непосредственно в крышу, либо серией металлических стержней, которые проходят по всей длине крыши возле карниза.

Кровельный материал

Тип кровельного материала зависит от уклона вашей кровли. Один из крупнейших производителей битумной черепицы предлагает не использовать их битумную черепицу на любом шаге 2:12 или меньше.

Должно быть очевидно, что черепица не подойдет для плоской кровли. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Битумная черепица работает на крутых крышах, но лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны — от ¼ ”: 12 и выше. Металлические кровли тоже имеют швы, но многие производители рекомендуют соединять свои панели саморезами с герметиком. Это обеспечивает герметичное уплотнение между всеми зазорами. Кроме того, швы часто приподняты как минимум на 2 дюйма от поверхности крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон, который вы могли бы пойти с металлической крышей. Эксперты рекомендуют минимум полдюйма, чтобы обеспечить защиту от атмосферных воздействий внутри вашего сарая.

Помните, металлочерепица дороже черепицы. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить по крайней мере втрое — или более — стоимость черепицы для той же площади поверхности.

Местные правила

Как и в случае любого проекта строительства сарая, я настоятельно рекомендую проконсультироваться с местными строительными нормами или строительным инспектором, прежде чем выбирать уклон крыши. Скорее всего, ваш местный кодекс будет устанавливать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на строение.

Кроме того, местные нормы и правила предусматривают использование мембраны или битумной бумаги для использования под внешним слоем кровли. Если вы строите чердак или крошечный дом, то кодекс может диктовать использование подкладки под жилым помещением.

Вентиляция

Правильная вентиляция в вашем сарае имеет решающее значение для поддержания движения воздуха и предотвращения любого типа плесени или грибка. Кроме того, если вы планируете использовать свой сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания дыма.

Любая скатная крыша со свесом — карнизом — позволяет легко проветрить сарай. Простая установка потолка под навесом односкатной крыши позволяет воздуху входить и выходить, создавая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия в любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера вашего сарая.

Плоскую крышу вентилировать труднее, так как нет свесов с крыши и фронтонов для вентиляции в стенах. Если вы планируете иметь плоскую крышу, подумайте о том, чтобы вместо вентиляционных отверстий было несколько окон.

Дополнительные элементы навеса

Есть и другие особенности односкатной крыши, которые следует учитывать при проектировании сарая. Давайте взглянем.

Сарай Лофт

Если вы хотите сделать магазин и жилое пространство в своем новом сарае, подумайте о крутом склоне и расположите чердак на чердаке. Чем круче подача, тем больше у вас будет запас хода. Фронтонные концы позволяют ставить окна, а использование стропильных конструкций может красиво открыть внутреннее пространство крыши.

Слуховое окно

Это окна, которые кажутся «торчащими» из-под крыши.Мелкий шаг не может выдержать слуховое окно просто потому, что внутреннее пространство делает невозможным слуховое окно. У вас должен быть скат крыши, который дает вам хотя бы высоту окна, а затем и немного.

Слуховое окно, таким образом, используется только с более крутыми наклонами, которые имеют полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то место, которое в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве навеса учитывайте разные конструкции крыш, но помните, что уклон — это скат — будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль будет другим.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, самый универсальный тип односкатной крыши и самый распространенный, поскольку она может выдерживать любой тип склона. Сарай соляной коробки — это фронтон, который простирается дальше, включая крытую веранду спереди или сзади.

Навес также универсален, но имеет только одну поверхность крыши. Вы не стали бы использовать навес для очень крутой скатной крыши, потому что это потребовало бы, чтобы вы построили стену с одной стороны вашего навеса для хранения до значительной высоты.

Крыши Gambrel состоят из четырех стропил, по два с каждой стороны. Каждый срезан под углом 45 градусов, образуя четыре грани с одинаковым шагом. Двускатные крыши мало отличаются друг от друга, что упрощает их строительство. Двускатная крыша хорошо отталкивает погоду, а особенно снег. Однако используют значительное количество рубероида.

Наконец, вальмовая крыша — это двускатная крыша, имеющая плоскую переднюю часть на одном или обоих концах. Это скорее эстетические особенности, чем практические, потому что шатровая крыша уменьшает внутреннее пространство вашего сарая, одновременно увеличивая сложность конструкции крыши.Шатровая крыша требует среднего ската, чтобы быть практичной, так как шатровая крыша на неглубокой крыше будет едва заметна.

Как определить уклон крыши сарая

Определить уклон односкатной крыши для большинства людей так же просто, как найти в Интернете калькулятор уклона крыши. Однако мы рассмотрим, как это сделать самостоятельно, не требуя от вас знания математики.

Расчет шага односкатной крыши по формуле

Построить новую односкатную крышу с желаемым уклоном так же просто, как научиться пользоваться квадратом скорости. Как указано в видео, квадраты скорости имеют полезную маркировку от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 будет 2:12 и так далее. Выровняйте стержень на одном конце стропила в углу. Затем поверните квадрат, пока желаемый шаг не совпадет с верхним краем стропила.Сделайте свою линию.

Проделайте это с другим концом. Затем вы используете квадрат скорости и такое же число шага, чтобы разрезать стыки «птичьего рта» — узнайте, как это сделать, из моего руководства по обрамлению односкатной крыши.

После того, как вы закончите срезы, вы не только рассчитали уклон крыши, но и сконструировали стропила, подходящие для вашего сарая с желаемым уклоном.

Теперь предположим, что вы хотите построить сарай 8 × 10 с двускатной крышей. Так как конек нашей двускатной крыши будет проходить по всей длине сарая вниз по центру, у нас остается примерно 4 фута по горизонтали от конька до внешнего края сарая.

Вы хотите, чтобы выступ фронтона составлял 2 фута. Это дает нам увеличение пробега на 2 ’: 4’. Проблема в том, что шаг измеряется не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5: 1.

Затем умножьте оба числа на 12. Получается 6:12. И вот ваша подача.

Хотя ваш скоростной квадрат может приблизительно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы определить степень вашего шага, разделите подъем на разбег.Так что для нас это 2/4, что равняется 0,50. Затем с помощью научного калькулятора найдите арктангенс 0,5, который на вашем калькуляторе будет выглядеть как атан (0,5).

Определить процент уклона вашей крыши несложно, если вы знаете высоту своей крыши. Используя наши предыдущие размеры, уравнение (подъем / спуск) x100 = процент уклона вашей крыши. В нашем примере это будет 2/4 x 100 = 50%.

Как рассчитать высоту ската крыши

Если вам нужно выяснить, какой высоты будет ваша коньковая доска, то вам нужно знать ширину навеса.Если он 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложная математика или, я предпочитаю, простая диаграмма, подобная этой. Умножьте уклон крыши и коэффициент продольного хода и вуаля, вы получите высоту ската крыши от стеновых пластин до низа коньковой доски.

Как определить длину стропил

Как найти существующий скат крыши

Иногда нам необходимо знать существующий уклон кровли для установки нового кровельного материала или для проверки здания. Вот несколько способов легко найти уклон крыши существующего сарая.

Использование 48 ”плотницкого уровня и измерительной ленты

Поднимитесь на крышу и положите один угол уровня на крышу, затем поднимите его так, чтобы он был на уровне земли.Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от того места, где уровень встречается с крышей. Измерение от крыши до нижней части уровня — это подъем на 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — вот и ваш пробег. Что касается подъема, знайте, что виниловый и вагонный сайдинг обычно имеет 4-дюймовую «экспозицию» до того, как следующий слой начнется выше и ниже него. Найдите выступ, перпендикулярный тому месту, где начинается крыша, у боковых стен двускатного конца сарая.

Следуйте за этой экспозицией до центра вашего навеса и подсчитайте количество экспозиций, пока не дойдете до гребня. Умножьте на 4, затем разделите на 12. У вас есть подъем в ногах.

Использование квадрата для обрамления

В готовом сарае возьмите лестницу и поставьте ее на склоне одного конца линии крыши. Используя небольшой уровень на плоском конце вашего каркасного квадрата, поместите точку поворота на край крыши и выровняйте квадрат и выровняйте его до горизонтального положения с землей.Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если сарай еще не закончен, просто подпереть угольник против каркаса крыши, такого как стропила, и повторить тот же метод.

Расчет шага односкатной крыши

Знание того, как рассчитать уклон, подъем, уклон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона крыши может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные домашние мастера используют этот инструмент, чтобы сравнить свои измерения со своими собственными, и я бы посоветовал иметь этот инструмент поблизости, когда вы в следующий раз будете строить односкатную крышу.

Заключение

Надеюсь, это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши. Помните: если вы не уверены в своих расчетах, в Интернете есть масса инструментов, которые помогут вам проверить свои измерения.

Пожалуйста, не стесняйтесь оставлять мне комментарий, если у вас есть какие-либо другие вопросы по статье или если у вас есть какие-либо советы и рекомендации по поиску ската крыши, которые я здесь не упоминал.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Калькулятор каркаса вальмовой крыши

Каркас вальмовой крыши — схема соединения от бедра к общему коньку

Длина планки (длинная сторона планки — до центра бедер)

Бегущий хребет: отметка + речь

Измерение бедра до ближней и дальней стороны каждого стропила.
Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не конечной точки — см. Детали бедра ниже.
Перед установкой проверьте все зазоры и квадраты!

Схема расстановки стропильных стен вальмовой крыши

Схема общих стропил с полными размерами

Схема Hip Rafter с полными размерами

Угол крыши Свес Масштаб

Каркас вальмовой крыши — схема секций крыши

Схема снятия фаски стропила бедра

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Шаблон для полномасштабной резки Standard Rafter

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания. Если длина пристройки составляет половину длины пристройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина удлинения на меньше, чем на удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширины пристройки в «Длину стены», затем «разрежьте диаграмму пополам» по длине в центре. (переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③
Наверх ↑

Что такое скат крыши и почему он важен?

Уклон крыши — это величина уклона вашей крыши.Это один из многих важных элементов вашей крыши, и есть веская причина понять его назначение и то, что оно означает для здоровья и безопасности крыши над вашей головой.

Не так давно местные новости в Эллисбурге, штат Нью-Йорк, сообщили, что во время зимнего шторма обрушилась крыша сарая и погибли несколько коров. Днем позже в Монтане обрушилась крыша начальной школы, но, к счастью, никаких травм не поступало. Обрушение крыши — такая проблема в снежном климате, что правительство штата Массачусетс даже публикует инструкции по уборке снега способами, предотвращающими обрушение кровли.В руководящих принципах упоминается, что «плоские и низкие крыши, которые в основном встречаются на промышленных зданиях, но также используются в некоторых домах, подвергаются наибольшему риску коробления под сильным снегом и скоплениями льда». Итак, очевидно, что уклон крыши имеет значение с точки зрения целостности здания и безопасности. Но что такое скат крыши?

Определенный шаг крыши

Скат крыши — один из наиболее заметных аспектов кровли. Это мера крутизны крыши или ее уклона. Уклон крыши выражается как отношение вертикального подъема крыши к ее горизонтальному пролету, или «пробег».«В Соединенных Штатах уклон крыши обычно измеряется в дюймах и выражается в виде отношения. Чем выше первая цифра (подъем) в соотношении, тем круче крыша. Второе число — это измеренная горизонтальная площадь, обычно измеряемая как стандартные 12 дюймов (один фут крыши). Таким образом, угол наклона крыши 10:12, как показано ниже, означает, что на каждые 12 дюймов по горизонтали крыша поднимается на 10 дюймов. Это крутая крыша.

Для любопытных или тех, кто занимается своими руками, на Wikihow есть хорошее объяснение того, как измерить уклон вашей крыши, выполнив простые шаги.Просто используйте общие правила безопасности для лестниц и крыш или, если они у вас есть, вы можете снять измерения на чердаке.

Почему важен уклон крыши?

Скат крыши в основном предназначен для стока дождя и снега. В большинстве случаев в районах с более высоким уровнем снега или осадков предпочитают строить крыши с более крутым уклоном. Хорошо построенные крыши предназначены для предотвращения скопления воды или снега, поскольку со временем это может привести к повреждению крыши от плесени и протечек до трещин или даже обрушения.Многие штаты, особенно северные, где снегопад — обычное явление, включают в свои строительные нормы и правила минимальные уровни уклона. Эта страховая компания дает некоторые общие рекомендации по расчету безопасной снеговой нагрузки для домовладельцев, столкнувшихся с неожиданно сильным снегопадом, который в некоторых районах наблюдался за последние несколько лет.

Общие типы скатов крыши

Хотя категории уклона кровли строго не определены, обычно их можно сгруппировать следующим образом:

• Плоская — Ни одна крыша не является по-настоящему плоской, поскольку они, по крайней мере, немного наклонены для обеспечения отвода воды, и, следовательно, плоские крыши — это крыши с уклоном (в дюймах) только ½: 12 к 1: 12.
• Низкий склон — 1:12 до 4:12. Кровли с малым уклоном требуют специальных методов и материалов для предотвращения протечек. По плоским и пологим крышам легко ходить, но они гораздо менее эффективны для стекания дождя и снега.
• Средний наклон — от 4:12 до 9:12, которые часто математически сокращаются и выражаются как 1: 3 и 3: 4. Наиболее распространены крыши с уклоном 6:12. Хороший баланс между стеканием воды и снега и легкостью доступа.
• Крутой склон — Любое поле выше 9:12.Эти крыши могут потребовать дополнительных креплений, и по этим более крутым крышам очень сложно ходить.

Многие дома построены с крутым уклоном, потому что их угловатые формы привлекательны для глаз. Строительство высокой скатной крыши стоит немного дороже, поскольку вертикальный угол означает, что пролет крыши длиннее, и для ее строительства требуется больше материалов. Для строительства и обслуживания крыши с высоким скатом может также потребоваться более квалифицированная рабочая сила. Декоративные элементы, такие как фронтоны или карнизы, увеличивают стоимость, но они также добавляют интереса и очарования крыше.

Обычно, однако, в районах с небольшим снегом достаточно низкая скатная крыша выполняет свою работу и хорошо сочетается с популярными стилями, такими как дома на ранчо и большинство домов на Юго-Западе. Некоторые материалы больше подходят для кровли с низким уклоном, например, металлическая или бетонная кровля, в то время как черепица и черепица, уложенные слоями для защиты от осадков, лучше всего подходят для кровли со средним и высоким уклоном.

Конечно, климат является ключевым фактором при выборе уклона крыши для вашего дома. Если вы живете в зоне с сильным снежным покровом, вам понадобится крыша с более высоким уклоном, чтобы защитить ее от снежных нагрузок.Здесь, в Южной Неваде, хотя нашим домам не нужны высокие уклоны, сезонные и интенсивные муссонные дожди оправдывают наличие достаточного уклона крыши, чтобы вода могла быстро стекать с крыши. Ваш кровельщик может рассмотреть все ваши варианты, если вы ремонтируете крышу или проектируете новый дом.

Prestige Roofing может ответить на ваши вопросы по кровле

Клиенты в Южной Неваде, Юте и Аризоне могут положиться на компанию Prestige Roofing в Северном Лас-Вегасе, которая даст профессиональные консультации и установит качественные кровли.Мы не только лицензированные кровельщики, но и сертифицированные установщики TRI (Tile Roofing Institute). Какими бы ни были ваши потребности в кровле, не стесняйтесь обращаться к профессионалам Prestige Roofing.

Prestige Roofing предлагает услуги по обслуживанию и ремонту, ремонту кровли и новому строительству, коммерческим и жилым работам. Они также выполнили работу для ультрасовременных проектов в долине Лас-Вегаса.

Сколько прибавить для уклона крыши

Шаг кровли, сколько прибавить

В этой таблице уклона крыши отображается множитель для прибавления для разных уклонов крыши.Как узнать вашу категорию уклона кровли.

Если вам известен уклон крыши, вы можете использовать числа в следующей таблице уклонов, чтобы сделать следующее:

Определить, сколько квадратных футов площади крыши здания, измеряя от земли.
Определите, сколько квадратных футов площади крыши у здания, измеряя чертежи или планы.
Эта диаграмма высоты кровли даст вам ваш множитель.
Или просто введите свои числа в эти градуса крыши.

Пример:

Крыша с уклоном 6/12 и размером 2400 квадратных футов
Таким образом, 2400 x 1,12 = 2688, добавлено 2,88 кв. для смолы.
Определите размер крыши с помощью этого калькулятора высоты кровли.

Введите здесь свои числа в Калькулятор уклона кровли
