ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры


ГОСТ 26434-2015



МКС 91.080.40

Дата введения 2017-01-01

Предисловие


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

Краткое наименование страны по
МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-85*
________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. — Примечание изготовителя базы данных.

6 ПЕРЕИЗДАНИЕ. Июль 2017 г.


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.

gost.ru)

1 Область применения


Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытий, общие технические требования к ним.

Настоящий стандарт распространяется на сборные железобетонные плиты перекрытий, изготовляемые из конструкционного тяжелого и легкого бетонов (далее — плиты) и предназначенные для несущей части перекрытий жилых зданий.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на плиты конкретных типов.


2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.


3 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3.

1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.

4 Типы, основные параметры и размеры

4.1 Плиты подразделяют на следующие типы:

— сплошные однослойные:

— 1П — плиты толщиной 120 мм,


— 2П — плиты толщиной 160 мм;

— многопустотные:

— 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,

— 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,

— ПБ — плиты толщиной 220 мм безопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П, 2П и, при условии стендового формования, 1ПК, 2ПК могут быть предусмотрены для опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

Таблица 1

Типоразмер плиты

Координационные размеры плиты, мм

Масса плиты (справочная), т

Длина

Ширина
b

Плиты типа 1П

1П 30.

48

3000

4800

4,3

1П 30.54

5400

4,9

1П 30.60

6000

5,4

1П 30.66

6600

5,9

1П 36.48

3600

4800

5,2

1П 36.54

5400

5,8

1П 36. 60

6000

6,5

1П 36.66

6600

7,1

Плиты типа 2П

2П 24.60

2400

6000

5,8

2П 30.48

3000

4800

5,8

2П 30.54

5400

6,5

2П 30. 60

6000

7,2

2П 36.24

3600

2400

3,5

2П 36.30

3000

4,3

2П 36.36

3600

5,2

2П 36.48

4800

6,9

2П 36.54

5400

7,8

2П 36.

60

6000

8,6

2П 60.12

6000

1200

2,9

2П 60.24

2400

5,8

2П 60.30

3000

7,2

2П 60.36

3600

8,7

Плиты типов 1ПК, 2ПК

1ПК 24. 10

2400

1000

0,8

1ПК 24.12

1200

0,9

1ПК 24.15

1500

1,1

1ПК 24.18

1800

1,3

1ПК 24.24

2400

1,8

1ПК 24.30

3000

2,2

1ПК 24. 36

3600

2,7

1ПК 27.10

2700

1000

0,9

1ПК 27.12

1200

1,0

1ПК 27.15

1500

1,2

1ПК 27.18

1800

1,4

1ПК 27.24

2400

2,0

1ПК 27. 30

3000

2,4

1ПК 27.36

3600

3,0

1ПК 30.10

3000

1000

0,9

1ПК 30.12

1200

1,1

1ПК 30.15

1500

1,4

1ПК 30.18

1800

1,7

1ПК 30. 24

2400

2,2

1ПК 30.30

3000

2,8

1ПК 33.10

3300

1000

1,0

1ПК 33.12

1200

1,2

1ПК 33.15

1500

1,5

1ПК 33.18

1800

1,8

1ПК 33. 24

2400

2,4

1ПК 33.30

3000

3,0

1ПК 33.36

3600

3,6

1ПК 36.10

3600

1000

1,1

1ПК 36.12

1200

1,3

1ПК 36.15

1500

1,7

1ПК 36. 18

1800

2,0

1ПК 36.24

2400

2,7

1ПК 36.30

3000

3,3

1ПК 36.36

3600

4,0

1ПК 39.10

3900

1000

1,2

1ПК 39.12

1200

1,4

1ПК 39. 15

1500

1,8

1ПК 39.18

1800

2,1

1ПК 39.24

2400

2,9

1ПК 39.30

3000

3,5

1ПК 39.36

3600

4,3

1ПК 42.10

4200

1000

1,3

1ПК 42. 12

1200

1,6

1ПК 42.15

1500

2,0

1ПК 42.18

1800

2,3

1ПК 42.24

2400

3,1

1ПК 42.30

3000

3,9

1ПК 42.36

3600

4,7

1ПК 45. 10

4500

1000

1,4

1ПК 45.12

1200

1,7

1ПК 45.15

1500

2,1

1ПК 45.18

1800

2,4

1ПК 45.24

2400

3,3

1ПК 45.30

3000

4,1

1ПК 45. 36

3600

5,0

1ПК 48.10

4800

1000

1,5

1ПК 48.12

1200

1,8

1ПК 48.15

1500

2,2

1ПК 48.18

1800

2,7

1ПК 48.24

2400

3,6

1ПК 48. 30

3000

4,5

1ПК 48.36

3600

5,4

1ПК 51.10

5100

1000

1,6

1ПК 51.12

1200

1,9

1ПК 51.15

1500

2,4

1ПК 51.18

1800

2,9

1ПК 51. 24

2400

3,8

1ПК 51.30

3000

4,8

1ПК 51.36

3600

5,7

1ПК 54.10

5400

1000

1,7

1ПК 54.12

1200

2,0

1ПК 54.15

1500

2,5

1ПК 54. 18

1800

3,0

1ПК 54.24

2400

4,0

1ПК 54.30

3000

5,0

1ПК 54.36

3600

6,0

1ПК 57.10

5700

1000

1,8

1ПК 57.12

1200

2,1

1ПК 57. 15

1500

2,6

1ПК 57.18

1800

3,1

1ПК 57.24

2400

4,2

1ПК 57.30

3000

5,2

1ПК 57.36

3600

6,3

1ПК 60.10

6000

1000

1,9

1ПК 60. 12

1200

2,2

1ПК 60.15

1500

2,8

1ПК 60.18

1800

3,3

1ПК 60.24

2400

4,5

1ПК 60.30

3000

5,6

1ПК 60.36

3600

6,7

1ПК 63. 10

6300

1000

2,0

1ПК 63.12

1200

2,4

1ПК 63.15

1500

3,0

1ПК 63.18

1800

3,5

1ПК 63.24

2400

4,7

1ПК 63.30

3000

5,9

1ПК 63. 36

3600

7,1

1ПК 66.10

6600

1000

2,1

1ПК 66.12

1200

2,5

1ПК 66.15

1500

3,1

1ПК 66.18

1800

3,7

1ПК 66.24

2400

5,0

1ПК 66. 30

3000

6,2

1ПК 66.36

3600

7,4

1ПК 72.10

7200

1000

2,3

1ПК 72.12

1200

2,7

1ПК 72.15

1500

3,3

1ПК 72.18

1800

4,0

1ПК 72. 24

2400

5,4

1ПК 72.30

3000

6,7

1ПК 72.36

3600

8,1

1ПК 75.10

7500

1000

2,4

1ПК 75.12

1200

2,8

1ПК 75.15

1500

3,4

1ПК 75. 18

1800

4,1

1ПК 75.24

2400

5,6

1ПК 75.30

3000

6,9

1ПК 75.36

3600

8,4

1ПК 90.10

9000

1000

2,8

1ПК 90.12

1200

3,3

1ПК 90. 15

1500

4,1

Примечания

1 Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ.

2 При наличии плит одного типоразмера, отличающихся армированием в целях возможности опирания по двум, трем сторонам или по контуру, следует ввести в маркировку дополнительное обозначение.

3 Координационная длина =9000 мм применима только для плит типа 1ПК.

4 Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м.

5 Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плиты.

4.5 Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания, указанному на рисунке 1.

В случаях, когда во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или половины координационного размера вставки, указанному на рисунке 2.

Рисунок 1 — Координационная длина, равная соответствующему поперечному или продольному шагу несущих конструкций здания


— координационная длина плиты; L и В — расстояние между поперечными и продольными координационными осями здания соответственно

Рисунок 1

Рисунок 2 — Координационная длина плиты, равная расстоянию между разбивочными осями здания за вычетом координационного размера вставки или половины координационного размера вставки


1 — координационные оси здания; 2 — разбивочная ось здания; а — расстояние между парными координационными осями; — координационная длина плиты; L и В — расстояние между поперечными и продольными координационными осями здания соответственно; L’ и В’ — расстояние между поперечными и продольными разбивочными осями здания соответственно

Рисунок 2

4. 6 Конструктивные длину и ширину плит следует принимать равными соответствующим координационным размерам, указанным на рисунках 1, 2 и в таблице 1, уменьшенным на размер зазора между смежными плитами — , указанный в таблице 2.

При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса, вентиляционные каналы и др.), конструктивную длину плит следует принимать равной соответствующему координационному размеру, указанному на рисунках 1, 2 и в таблице 1, уменьшенному на размер зазора разделяющего элемента — , указанный в таблице 2.

4.7 Форма и размеры плит типа ПБ должны соответствовать установленным рабочими чертежами плит, разработанными в соответствии с параметрами формовочного оборудования предприятия — изготовителя этих плит.

4.8 Дополнительные размеры, учитываемые при определении конструктивных размеров плиты, приведены в таблице 2.

Таблица 2

Область применения плиты

Дополнительные размеры, учитываемые при определении конструктивного размера плиты, мм

Длина

Ширина


Крупнопанельные здания, в том числе здания при расчетной сейсмичности 7-9 баллов

20

60

10 — для плит координационной шириной менее 2400;

Здания со стенами из кирпича, камней и блоков, за исключением зданий при расчетной сейсмичности 7-9 баллов

20

20 — для плит координационной шириной 2400 и более

Здания со стенами из кирпича, камней и блоков при расчетной сейсмичности 7-9 баллов

20

140

Каркасные здания, в том числе здания при расчетной сейсмичности 7-9 баллов

20

350

4. 9 В случае перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плиты, опираемой на всю толщину стены лестничной клетки в крупнопанельных зданиях с поперечными несущими стенами и т.д.), конструктивную длину следует принимать равной соответствующей координационной длине, указанной в таблице 1 и увеличенной на размер — , указанный в таблице 2.

5 Технические требования

5.1 Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800 кгс/м).

5.2 На рабочих чертежах плит, применяемых в конкретном здании, указывают расположение закладных деталей, выпусков арматуры, местных вырезов, отверстий и других конструктивных деталей.

5.3 Показатели расхода бетона и стали плиты должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.

5.4 Плиты должны обеспечивать предел огнестойкости согласно требованиям действующих нормативных документов и технической документации в зависимости от требуемой огнестойкости здания.
__________________
На территории Российской Федерации действует СП 112.13330.2012* «СНиП 21.01-97 Пожарная безопасность зданий и сооружений».

* Вероятно, ошибка оригинала. Следует читать: СП 112.13330.2011. — Примечание изготовителя базы данных.


Предел огнестойкости плит указывают на рабочих чертежах.

5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.

Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть записаны в заказе на изготовление.

Категория нижней потолочной бетонной поверхности плит — А2, A3 по ГОСТ 13015.

5.6 Индексы изоляции воздушного шума плит и приведенный уровень ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия с учетом действующих нормативных документов и технической документации, приведены в таблице 3.
___________________
На территории Российской Федерации действует СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума».

Таблица 3

Тип плиты

Средняя плотность бетона плиты, кг/м

Толщина, мм

Значение индекса, дБ

изоляции воздушного шума плиты

приведенного уровня ударного шума под плитой

1800-2500

120

46-49

88-84

2200-2500

160

51-52

83-81

1ПК

2200-2500

220

51-52

85-84

1600-2000

220

48-50

87-86

2ПК

2200-2500

220

52-53

82-81

Примечания

1 Для плит типа ПБ параметры изоляции воздушного шума устанавливают в зависимости от формы и размеров пустот.

2 Приведенный уровень ударного шума под плитой принят по результатам экспериментальных исследований.

5.7 Конструкции пола, применяемые в перекрытиях в зависимости от типа плиты перекрытия, приведены в таблице А.1 приложения А.

5.8 Плиты следует обозначать марками в соответствии с ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и габаритных размеров — конструктивные длину и ширину.

Конструктивные длину и ширину плиты указывают в дециметрах (округляя до целого числа), а толщину — в сантиметрах.

Во второй группе указывают:

— значение расчетной нагрузки в килопаскалях,

— класс напрягаемой арматуры — для предварительно напряженных плит.

Для плит, изготовляемых из легкого бетона, дополнительно указывают вид бетона, обозначаемый прописной буквой «Л».

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит, их стойкость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, таких как вид и расположение арматурных выпусков, закладных изделий и др. Особые условия применения плит обозначают прописными буквами, конструктивные особенности плит — строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м), изготовляемой из тяжелого бетона с напрягаемой арматурой класса А800 (Aт-V):

1ПК 60.15-4,5А800


То же для плиты, изготовляемой из легкого бетона:

1ПК 60.15-4,5А800Л


То же для плиты, опираемой по трем сторонам:

1ПК 60.15-4,5А8003


То же для плиты, опираемой по четырем сторонам:

1ПК 60. 15-4,5А8004


Примечание — Допускается изготовлять плиты других размеров и обозначать их марками в соответствии с рабочими чертежами типовых конструкций до их пересмотра.

Приложение А (рекомендуемое). Применяемые конструкции пола

Приложение А
(рекомендуемое)



Таблица А.1

Тип плиты

Наименование конструкции пола

Пустотный

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

  1. Технические параметры
  2. Расшифровка маркировки
  3. Область применения
  4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

ТипФактическая толщина, ммДлина (максимальная, включительно), мПриведенная толщина плит (отношение объема бетона к площади) ммДиаметр пустот, ммНоминальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК2207,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны)120159185
2ПК, 2ПКТ, 2ПКК7,2160140
3ПК, 3ПКТ, 3ПКК6,3127
4ПК2609,0159 *
5ПК12170180235
6ПК150203233
7ПК1607,290114139
ПГ26012150
ПБ220Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

  • Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
  • Улучшить изоляционные способности здания.
  • Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
  • Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

СерияНесущая способность, кг/м2Размеры

(длина× ширина× толщина), мм

Вес, кгЦена за 1 шт, рубли
ПК 16.10-88001580×990×2205202 930
ПК 20.12-81980×1190×2207504 340
ПК 30.10-82980×990×2208806 000
ПК 36.10-83580×990×22010606 410
ПК 45.15-84480×1490×220212012 600
ПК 60.18-85980×1780×220325013 340
ПК 90.15-88980×1490×220419040 760
2ПК 21.12-88002080×1190×2209503 800
2ПК 62.10-86180×990×22024258 730

ГОСТ 9561-91 ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ МНОГОПУСТОТНЫЕ ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ МНОГОПУСТОТНЫЕ ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ ГОСТ 9561-91 (коротко и только о размерах пустот и плит, полная версия ГОСТа находится ниже, при необходимости его можно скачать)

Размеры пустот в плитах перекрытия и размеры плит
1.2. Основные параметры и размеры
Плиты подразделяют на типы:
1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
1ПКТ — то же, для опирания по трем сторонам;
1ПКК — то же, для опирания по четырем сторонам;

2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
2ПКТ — то же, для опирания по трем сторонам;
2ПКК — то же, для опирания по четырем сторонам;

3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
3ПКТ- то же, для опирания по трем сторонам;
3ПКК — то же, для опирания по четырем сторонам;

4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;

5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;


6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;

7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;

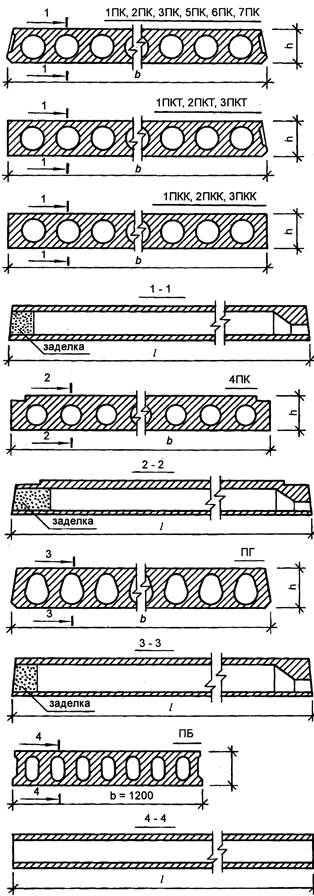

 Размеры плит

Тип

Номер чертежа

Координационные размеры плиты, мм

плиты

плиты

Длина

Ширина



1ПК

2ПК

3ПК













От 2400 до 6600 включ. с интервалом 300, 7200, 7500



1000, 1200, 1500, 1800, 2400, 3000, 3600



1ПК





9000



1000, 1200, 1500





1ПКТ

2ПКТ

3ПКТ





Несущая способность плиты Перекрытие пустотные

Максимально допустимая нагрузка на плиту перекрытия

Для обустройства перекрытий между этажами, а также при строительстве частных объектов применяются железобетонные панели с полостями. Они являются связующим элементом в сборных и сборно-монолитных строениях, обеспечивая их устойчивость. Главная характеристика – нагрузка на плиту перекрытия. Она определяется на этапе проектирования здания. До начала строительных работ следует выполнить расчеты и оценить нагрузочную способность основы. Ошибка в расчетах отрицательно повлияет на прочностные характеристики строения.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Как маркируются плиты пустотные

Государственный стандарт регламентирует требования по маркировке продукции. Маркировка содержит буквенно-цифровое обозначение.

Маркировка пустотных плит перекрытия

По нему определяется следующая информация:

  • типоразмер панели;
  • габариты;
  • предельная нагрузка на плиту перекрытия.

Маркировка также может содержать информацию по типу применяемого бетона.

На примере изделия, которое обозначается аббревиатурой ПК 38-10-8, рассмотрим расшифровку:

  • ПК – эта аббревиатура обозначает межэтажную панель с круглыми полостями, изготовленную опалубочным методом;
  • 38 – длина изделия, составляющая 3780 мм и округленная до 38 дециметров;
  • 10 – указанная в дециметрах округленная ширина, фактический размер составляет 990 мм;
  • 8 – цифра, указывающая, сколько выдерживает плита перекрытия килопаскалей. Это изделие способно выдерживать 800 кг на квадратный метр поверхности.

При выполнении проектных работ следует обращать внимание на индекс в маркировке изделий, чтобы избежать ошибок. Подбирать изделия необходимо по размеру, уровню максимальной нагрузки и конструктивным особенностям.

Преимущества и слабые стороны плит с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

Плиты перекрытия пустотные: размеры и гост для строительства частного дома из жби

Какие размеры плит перекрытий бывают для дома? ГОСТ и их виды +Фото и Видео

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

  1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
  2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
  3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

 Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД – на две стороны;
  • 3ПТ-6ПТ – на три стороны;
  • 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

  • 1 – 100 мм
  • 2 – 120 мм
  • 3 – 140 мм
  • 4 – 160 мм
  • 5 – 180 мм
  • 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине –  от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.


Плиты классифицируют по группам
, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, частных домов, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: http://DomSdelat.ru/fundament/kakie-razmery-plit-perekrytij-dlya-doma-po-gostu-i-vidy.html

Классификация и размеры железобетонных плит перекрытия

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома.

В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего.

Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям.

На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

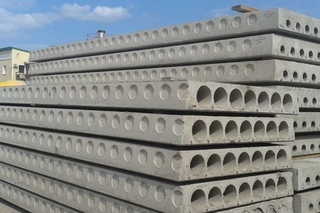

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Источник: http://DomZastroika.ru/slabs/razmery-plit-perekrytiya.html

Плиты перекрытия размеры

!Просьба, в комментариях пишитезамечания, дополнения.!

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

На плиты перекрытий в России есть два ГОСТа:

  • ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
  • ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

  • 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
  • 1ПКТ — то же, для опирания по трем сторонам;
  • 1ПКК — то же, для опирания по четырем сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
  • 2ПКТ — то же, для опирания по трем сторонам;
  • 2ПКК — то же, для опирания по четырем сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
  • 3ПКТ — то же, для опирания по трем сторонам;
  • 3ПКК — то же, для опирания по четырем сторонам;
  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты — длина и ширина в дециметрах — расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м2 (8 килопаскалей = 815,77 килограмм-сил/м2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет.

Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты.

Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона, то потребуется построить армопояс, чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков.

Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича, который не имеет подобных проблем с опиранием.

С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита.

Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться.

Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Источник: https://astgift.ru/plity-perekrytija-razmery/

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Характеристики

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

  • 1П – однослойное железобетонное изделие – не более 12 см.
  • 2П – аналогично предыдущему, но толщина составляет уже 16.
  • 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
  • 2ПК – то же самое с сечением пустот до 14.
  • ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

  • ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
  • 51 – длина в дм, то есть 5,1 м.
  • 15 – ширина в дм – 1,5 м.
  • 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

Стоимость ЖБИ

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

НаименованиеПараметры, смЦена, рубли
ПК 21.10-8210х100х222 800
ПК 21.12-8210х120х223 100
ПК 25.10-8250х100х223 300
ПК 25.12-8250х100х223 700
ПК 30.10-8300х100х223 600
ПК 30.12-8300х120х224 000

Источник: http://hardstones.ru/gabaritnye-razmery-zhelezobetonnyx-plit-perekrytiya.html

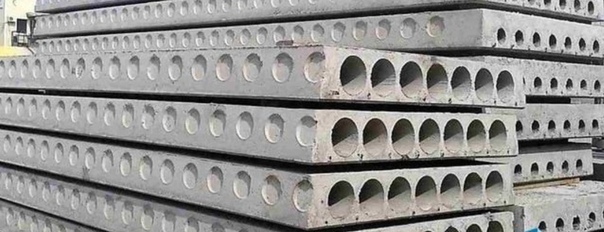

Пустотные плиты перекрытия

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой.

Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси. Показатели прочности изделий, а также повышенная несущая способность, позволяют формировать с их помощью прочную конструкцию перекрытия между этажами здания.

Рассмотрим характеристики и специфику укладки пустотной плиты. Остановимся на достоинствах и недостатках.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

  • бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
  • стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

  • правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
  • наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
  • конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
  • габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
  • количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

  • упрощают процесс укладки инженерных коммуникаций;
  • повышают теплоизоляционные свойства межэтажного перекрытия;
  • предотвращают проникновение в помещение внешних шумов.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

  • силикатный;
  • легкий;
  • тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

  • безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
  • опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

  • облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
  • уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
  • повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
  • соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
  • возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
  • расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

  • возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
  • повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
  • устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
  • возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
  • плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

  • требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
  • нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки. Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Главные характеристики пустотных плит перекрытия

К основным характеристикам полых панелей относятся следующие параметры:

  • несущая способность пустотных плит перекрытия. Они способны выдержать на каждый квадратный метр площади 0,68 т постоянно действующих нагрузок и 0,5 т временных нагрузок;
  • плотность бетона, из которого изготовлены панели. В зависимости от применяемой марки бетонного раствора удельный вес плит составляет от 2 до 2,4 т/м3.

Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор

Не менее важны следующие показатели:

  • способность бетона воспринимать сжимающие нагрузки. По указанному параметру плиты классифицируются индексом В22,5;
  • устойчивость к воздействию замораживания и резких температурных колебаний. Морозостойкость полых панелей составляет F200;
  • возможность эксплуатироваться в условиях повышенной влажности. Водонепроницаемость многопустотных изделий обозначается W4.

Как расшифровывается маркировка бетонных плит перекрытия

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта.

Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач.

Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку.

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа

  • ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
  • 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
  • 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
  • 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ.

Их маркировка полностью соответствует продукции марки ПК.

Размеры перекрывающих плит

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

  • длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
  • ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
  • диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Какую нагрузку способна выдержать пустотная панель перекрытия

Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия

Нагрузочная способность полых панелей определяется как сумма следующих показателей:

  • статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
  • динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.

Нагрузки дифференцируются на следующие виды:

  • точечные, которые действуют локально;
  • распределенные по определенной площади.

Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:

  1.  Разработать силовую схему здания.
  2.  Рассчитать вес, действующий на плиту.
  3.  Вычислить суммарную величину действующих нагрузок.

Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.

Как выполняется монтаж плит перекрытия

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

  • расположение панелей на капитальные стены с минимальным зазором;
  • тщательную заделку швов цементной смесью;
  • применение анкерных болтов для жесткости монтажа.

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Заключение

Перекрытия пустотные широко применяются в строительной сфере благодаря повышенным эксплуатационным характеристикам. В достоинствах полых плит убедились профессиональные строители, а также частные застройщики. Важно правильно подобрать плиту, предназначенную для формирования перекрытия в частном строении или многоэтажном доме. Консультация опытных строителей избавит от возможных ошибок.

Источник: https://pobetony.expert/bloki-i-perekrytiya/pustotnye-plity-perekrytiya

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.

Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Источник: http://stroyremned.ru/stroimateriali/beton/626-pustotnye-plity-perekrytiya-razmery.html

Классификация пустотных плит перекрытия, особенности применения

Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.

Сферы применения

Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков.

Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов.

При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.

Особенности конструкции пустотных плит

Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.

Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:

  • усиливает прочность панели и повышает несущие способности изделия;
  • улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
  • облегчает работы по монтажу инженерных коммуникаций.

Как выглядят пустотные плиты перекрытия

Строительный материал этой категории производится с применением различных технологий:

  1. Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
  2. Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.

При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.

Классификация видов

Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:

  • плиты с полостями круглого сечения;
  • элементы перекрытия с грушевидными пустотами;
  • конструкции с отверстиями овальной формы.

По назначению выделяют:

  • кладка по одной стороне;
  • по двум торцам;
  • по трем сторонам;
  • по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.

Характеристики пустотных плит перекрытия

Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

Размеры пустотных плит перекрытия по ГОСТу:

  • длина – 1,68- 12 м;
  • ширина – 0,98-1,48 м;
  • толщина – 22 см.

Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

На фото пустотная плита перекрытия 6ПК

Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

  • статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
  • динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

  • точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
  • распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

  • разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
  • рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
  • делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

  • определение площади основы – 1,49х22,8=3,4 м²;
  • нагрузка на квадратный метр основания – 1180:3,4=347 кг;
  • отнимаем от значения усилия собственную массу – 800-347=453 кг;
  • суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Маркировка плит перекрытия

Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:

  • тип изделия;
  • конфигурация отверстия;
  • количество сторон опирания.

Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.

К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:

  • ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
  • 23 – округленное значение длины в 22,8 дециметров;
  • 15 – округленное значение ширины в 14,9 дециметров;
  • 8 – несущая способность панели с пустотами, соответствует 800 кг/м².

Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:

  • ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
  • 72 – округленный параметр длины в 71,8 дециметров;
  • 15 – округленный параметр ширины в 14,9 дециметров;
  • 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².

На фото плиты перекрытия ПБ 46-12-8

Также в маркировке указывают последними буквами следующие значения:

  • АтV – армировано перенапряженной арматурой категории АтV;
  • т – изготовлено из тяжелого бетона;
  • а – торцы усилены уплотняющими вкладышами в отверстиях.

Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.

Усиление пустотных плит перекрытия

Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:

  • цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
  • цемент М300 наделяет изделие способностью не проламываться при прогибах.

Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.

Практикуется усиление натяжной арматурой, процесс включает следующие стадии:

  • натяжение прутьев из нержавеющей стали в каркасной форме;
  • укладка стальной сетки;
  • заливка бетоном формы с армирующей конструкцией;
  • обрезка выступающих из затвердевшей бетонной массы элементов арматуры.

Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов.

Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру.

Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.

Преимущества продукции

Плиты перекрытия пустотные располагают массой конкурентных преимуществ:

  • повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
  • отменные теплоизоляционные характеристики и свойства звукопоглощения;
  • высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
  • пустотный железобетонный материал не подвержен коррозии;
  • продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
  • безусадочность строительного материала, соответствие размеров;
  • ускоренные темпы выполнения монтажных работ;
  • повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
  • возможность эксплуатации в различных климатических регионах.

Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.

К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.

Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.

Источник: https://ProStroymaterialy.com/pustotnye-plity-perekrytiya-09/

Пустотные плиты перекрытия — нагрузка, прогибы, отличие ПК от ПБ

Многопустотные ЖБ плиты производятся в соответствии с нормами ГОСТ 9561-91 и применимы в качестве перекрытий в строительстве зданий жилого и административного назначения. В сравнении с полнотелыми, востребованными преимущественно в строительстве особо важных или промышленных объектов плитами, изделия пустотного типа обладают меньшим весом и существенно меньшей стоимостью при отличных показателях надежности и практичности.

Каждый проект подразумевает использование определенной разновидности плит перекрытий, ключевыми параметрами в выборе которых является несущая способность и показатели прогиба.

Расчет нагрузок

Верхняя и нижняя поверхность каждой пустотной плиты предназначена соответственно для формирования напольной и потолочной конструкций перекрытий и рассчитана на определенную статическую весовую нагрузку. К этому типу нагрузки относятся все напольные (стены, перегородки, колонны, мебель, габаритные предметы декора) и подвесные (потолочные панели и другие отделочные материалы, люстры и светильники, карнизы) элементы интерьера. Как конструкционный элемент, плита перекрытия рассчитана также на динамические нагрузки – их создают люди, домашние питомцы.

Нагрузка на плиты перекрытия также может быть точечной (например, мебельный гарнитур, тренажер, если речь идет о напольном покрытии, и светильник, детские качели и боксерская груша применительно к потолку) или распределенной (стяжка пола, подвесной потолок и т.д.).

Стандартный, применимый для всех типов нагрузок расчет, выглядит следующим образом на 1 кв.м. перекрытия:

  • собственный вес плиты – 300 кг;
  • устройство пола высотой до 60-70 мм (включая стяжку, наливные, отделочные материалы) – 150 кг;
  • люди, мебель, декор – 200 кг;
  • стены, колонны, перегородки – 150 кг.

Одной из ключевых особенностей пустотных полит перекрытий является способность к равномерному распределению давящей весовой нагрузки благодаря эксплуатационным характеристикам используемого в процессе их изготовления бетона (М300 и М400) и стали (АIII или АIV) – вес распределяется на большую, чем при непосредственном контакте, площадь.

Прогибы

Прогиб ЖБ плиты, допустимый показатель которого согласно строительным нормам может достигать 6 см, в ряде случаев не считается браком (в соответствии со СНиП 2.01.07-85) и возникает в процессе производства, монтажа или интенсивной эксплуатации плиты перекрытия.

Если прогиб не классифицируется как производственный брак, причинами его возникновения могут стать:

  • смещение арматуры;
  • недостаточная жесткость конструкций;
  • повышенное содержание цемента в бетонной смеси;
  • перегрузки перекрытий;
  • снижение прочности материала в зоне сжатия.

В случае обнаружения прогиба плиты в процессе ее эксплуатации мы настоятельно рекомендуем сразу же принять меры по усилению перекрытия.

Отличия ПК от ПБ

Плиты перекрытий ПК и ПБ обладают схожими функциональными характеристиками и являются одинаково востребованными в современном строительстве. Ключевым отличием изделия является технология их изготовления – ПК изделия (круглопустотные) производятся из армированного железобетона с использованием специализированной формы, а ПБ пустотелые – на безопалубочной вибрационной линии с последующим разрезанием плит под необходимый, в том числе нестандартный, размер.

Оптимизация сборных железобетонных пустотных плит

Старая добрая пустотная плита на протяжении многих лет остается одной из самых распространенных плит перекрытий и крыш. Мы попросили специалиста по проектированию конструкций Лассе Раяла, директора бизнес-подразделения Sweco, объяснить секрет этого успеха.

Универсальный продукт для многих целей

Пустотные плиты представляют собой сборные плиты из предварительно напряженного бетона, которые обычно используются при устройстве полов в многоэтажных жилых, коммерческих, офисных и промышленных зданиях.Также можно использовать многопустотные плиты при вертикальной или горизонтальной установке в качестве стен или шумозащитных экранов. Плиты были особенно популярны в Северной Европе, где при строительстве домов упор делался на сборный железобетон. Существуют разные типы многопустотных плит. Обычно стандартная ширина составляет 1200 мм.

Экономия бетона

Высокооптимизированное и экономичное использование материала делает многопустотные плиты одним из самых экологичных продуктов в строительстве.

Сборная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, что делает плиту намного легче, чем массивная плита из твердого бетона такой же толщины или прочности.

В сечении многопустотных плит бетон используют только там, где это действительно необходимо. Области, где бетон действует только как балласт, заменяются пустотами. Например, в многопустотных плитах толщиной 200 мм 49,9% поперечного сечения составляют пустоты. В многопустотных плитах толщиной 400 мм этот процент может достигать 55.6. Это обеспечивает экономию затрат на бетонные материалы, а также на вертикальные конструкции, фундамент и арматуру.

Долговечные плиты

Предварительно напряженные пустотные плиты не растрескиваются при эксплуатационных нагрузках. Это снижает прогиб по сравнению с конструкциями из железобетона, поскольку вся секция пустотной плиты способствует сопротивлению нагрузкам. Когда растрескивание будет устранено, арматура будет лучше защищена от коррозии, что продлит срок службы конструкции.

Свобода для индивидуального проектирования

При проектировании здания с пустотными перекрытиями легкое длиннопролетное решение предлагает больше возможностей по сравнению с традиционными массивными короткопролетными перекрытиями. Когда в жилых домах используются пустотные плиты, перегородки внутри квартир обычно могут быть ненесущими. Это дает свободу для индивидуального проектирования квартир, а также для внесения изменений в течение срока службы здания.

В коммерческих и общественных зданиях длиннопролетные многопустотные плиты позволили построить удобные автостоянки без колонн, с быстрым и легким доступом и выездом.

Звукоизоляция для высоких требований

Во многих странах к звукоизоляции современных многоэтажных жилых домов предъявляются очень высокие требования. Пустотные плиты хорошо удовлетворяют этому требованию, особенно в отношении передачи звука по воздуху. При использовании стандартных пустотных плит легко достигается требование R’w ≥ 55 дБ к передаче звука по воздуху.

Наиболее распространенные толщины с соответствующими пролетами:

Пустотные плиты диаметром 370 мм были специально разработаны для жилых домов с целью выполнения требований звукоизоляции без дополнительного бетонного покрытия.

Сложное структурное проектирование в Осло

Отмеченная наградами штаб-квартира банка DNB в Осло считается одной из самых сложных работ Лассе Райала за последние годы. Внушительное здание было удостоено награды European Steel Design Awards 2015 за свою многогранную, требовательную конструкцию и инновационное исполнение.

Главным проектировщиком здания, завершенного в 2012 году, выступило известное голландское архитектурное бюро MVRVD. Металлоконструкции были доставлены и установлены Ruukki Construction.Sweco отвечала за конструктивный дизайн стального каркаса здания.

Здание представляет собой кубические выступы размером шесть на шесть метров из ядра конструкции. На всех промежуточных этажах 17-ти этажного дома использованы пустотные плиты. В сложный ансамбль входят многочисленные подвесные конструкции и выступы, соединенные со стеклянным фасадом.

«Это делает конструктивное проектирование здания очень сложным — степень сложности является отдельным классом», — говорит Раджала.

В дополнение к многочисленным деталям, здание должно было быть спроектировано в соответствии со стандартами сейсмостойкости из-за качества почвы. «Пустотные плиты идеальны для сейсмических зон.

Поскольку собственный вес многопустотной плиты намного меньше, чем у соответствующей цельной плиты, боковые силы во время сейсмического воздействия будут соответственно уменьшены », — говорит Раджала.

Лассе Раяла работает в Sweco Finland Ltd., специализируясь на строительстве и промышленности.Sweco работает в области структурного, промышленного, экологического и муниципального строительства, а также систем обслуживания зданий и архитектуры.

Tallenna

Пустотная доска

Доска Knightcore (Hollowcore) — это сборная предварительно напряженная бетонная доска, изготовленная с помощью прецизионного процесса экструзии из бетона с нулевой осадкой, обеспечивающая превосходный размерный контроль и однородность. Плиты разрезаются по длине для обеспечения точности размеров и гладкости торцов.

Доска Hollowcore весит меньше на квадратный фут, чем аналогичные элементы террасной доски, представленные на рынке. В результате доска Hollowcore предлагает более высокое отношение пролета к глубине.

Нижняя сторона пустотелой доски изготовлена ​​из гладкой стали и может быть оставлена ​​как есть или окрашена текстурированной краской. Во многих случаях использования полов может использоваться пустотелая доска без бетонного покрытия. Стыки между плитами заделываются и покрываются фуражом, применяется подходящая подстилка или набивка, укладывается отделочный ковер, деревянный пол или плитка.

Пустотная доска

изготавливается в контролируемых заводом условиях лицензированными производителями в Соединенных Штатах и ​​Канаде, что обеспечивает чрезвычайно точные и точные допуски.

В число

производителей пустотных плит входят многие крупные производители сборного железобетона и предварительно напряженного бетона, которые полностью укомплектованы персоналом для обеспечения комплексных продаж и технических услуг.

Пустотная доска используется почти во всех мыслимых типах зданий и может использоваться с любой системой несущих стен или каркаса.

Пустотная доска изготавливается шириной 4-0 дюймов и различной глубиной.

Планка

Hollowcore соответствует требованиям ASTM E119 по классам огнестойкости без ограничений и ограничений и внесена в список Underwriters Laboratories, Inc. для двухчасовых классификаций огнестойкости (с верхом), в ограниченных и неограниченных условиях. Также доступны трех- и четырехчасовые рейтинги с отливкой в ​​полевых условиях.

Пустотные плиты перекрытия из дощатого бетона устойчивы к воздушному шуму и передаче ударного шума, а также обладают качествами, превосходящими характеристики цельной бетонной плиты эквивалентной толщины.

Акустические испытания показывают оценки STC 48 и NRC 55 для перекрытий. В Канаде пустотные доски одобрены C.M.H.C. № допуска: 7098.

Пустоты могут использоваться для электрических каналов и для каналов принудительной подачи и возврата воздуха.

Использование многопустотных перекрытий и плит перекрытия приведет к снижению общих затрат на строительство для вашего следующего проекта. Устранены временные и погодные задержки формовки и отверждения бетонной смеси на месте.

Пустотный дощатый пол и плиты крыши доставляются прямо на строительную площадку для немедленного возведения — даже в ненастную погоду. Полые камеры позволяют сэкономить место и средства, поскольку их можно использовать для воздуховодов отопления и кондиционирования, вытяжек наружу, электропроводки и трубопроводов.

Пустотная доска, поскольку она сделана из бетона, практически не требует ухода. Пустотная доска служит владельцу на протяжении всего срока службы здания.

Пустотная доска используется в конструкциях по всей Северной Америке и прошла тщательные испытания в полевых условиях.

1. Эта компания должна производить, поставлять и монтировать все предварительно напряженные сборные железобетонные элементы из досок Knightcore, включая заливку швов между элементами.

2. Изготовитель должен представить монтажные чертежи на утверждение архитектора.

3. Все пустотные железобетонные элементы должны быть изготовлены из досок Knightcore, подвергнутых машинной экструзии в рамках строго контролируемого производственного процесса.

4. Блоки из пустотелых досок должны изготавливаться в соответствии с последним изданием ACI 318 или CSA A23.3.

1. Все материалы, используемые при производстве панелей Hollowcore, должны соответствовать всем соответствующим спецификациям ACI и CSA.

2. Бетон должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм при переносе и 6000 фунтов на квадратный дюйм через 28 дней.

3. Предварительно напряженная прядь должна представлять собой 7-проводную прядь без покрытия в соответствии с CSA A135 или ASTM A416.

4. Блок пустотелых досок должен быть изготовлен методом экструзии с использованием гладких жестких стальных форм и отрезан до длины, как показано на рабочих чертежах.

1. Монтаж должен производиться опытными сборщиками ЖБИ под компетентным контролем.

2. Опорные поверхности для плит пустотных плит будут подготовлены другими до истинно ровной поверхности.

3. Строительство здания с допустимыми отклонениями является обязанностью генерального подрядчика.

4. Плиты должны быть тщательно заделаны цементно-песчаной жидкостью в соотношении 1: 3, при этом необходимо следить за тем, чтобы стыки между плитами были должным образом заполнены.



6 дюймов пустотелый

Вес = 44 фунта / кв. Дюйм

Крышка до центра прядей = 1 3/8 дюйма

Нити пролет ->

10

12

14

16

18

20

22

24

4-3 / 8 « Нагрузка

250+

240

165

115

85

62

46

33

Камера

0.05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 « Нагрузка

250+

250+

210

155

115

85

65

50

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 « Нагрузка

250+

250+

250+

185

140

105

85

65

Камера

0.09

0,12

0,15

0,17

0,18

0,18

0,16

0,11

6 «Секция — 2» Топпинг

Крышка до центра прядей = 1 3/8 дюйма

Композитное покрытие: толщина 2 дюйма, f’c = 5 KSI, единичная масса.= 150 ПКФ

Нити пролет ->

10

12

14

16

18

20

22

24

4-3 / 8 «

Нагрузка

250+

250+

235

170

120

85

60

45

Камера

0.05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 «

Нагрузка

250+

250+

250+

220

165

120

90

70

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 «

Нагрузка

250+

250+

250+

250+

200

150

115

90

Камера

0.09

0,12

0,15

0,17

0,18

0,18

0,16

0,11



8 «пустотелый стержень

Вес = 57 фунтов на квадратный фут

Прикрытие до центра прядей = 1.75 «

Нити пролет ->

10

12

14

16

18

20

22

24

26

28

30

32

4-1 / 2 « Нагрузка

520

420

351

300

239

186

146

116

93

74

59

47

Камера

0.08

0,11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

5-1 / 2 « Нагрузка

535

433

362

309

269

233

189

152

123

100

82

67

Камера

0.10

0,15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

7-1 / 2 « Нагрузка

567

459

384

328

285

252

224

201

181

150

125

105

Камера

0.15

0,21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

8 «Раздел — 2» верх

Крышка до центра пряди = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

Нити пролет ->

12

14

16

18

20

22

24

26

28

30

32

34

36

4-1 / 2 «

Нагрузка

534

444

337

305

235

183

144

113

89

70

53

40

Нет данных

Камера

0.11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

-0,01

Нет данных

5-1 / 2 «

Нагрузка

548

455

387

335

294

240

192

154

124

100

80

64

50

Камера

0.15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

0,24

0,13

7-1 / 2 «

Нагрузка

577

479

408

353

310

274

245

221

191

158

131

109

90

Камера

0.21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

0,74

0,68



10 «пустотелый стержень

Пустотелый сердечник 10 дюймов

Вес = 65 PSF

Прикрытие до центра прядей = 1.75 «

ниток

пролет ->

16

18

20

22

24

26

28

30

32

34

36

38

6-1 / 2 «

Нагрузка

486

424

368

309

256

211

175

147

123

103

87

73

Камера

0.23

0,28

0,34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

.048

8-1 / 2 «

Нагрузка

501

437

387

333

284

244

209

176

149

126

107

91

Камера

0.27

0,34

0,40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

Пустотелый сердечник 10 дюймов

Прикрытие до центра прядей = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

пролет ->

20

22

24

26

28

30

32

34

36

38

40

42

6-1 / 2 «

Нагрузка

439

379

307

252

208

172

143

119

98

81

67

54

Камера

0.34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,48

0,41

0,32

8-1 / 2 «

Нагрузка

447

400

345

294

249

208

175

147

124

104

87

73

Камера

0.40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

0,68

0,61



12 «пустотелый стержень

Пустотелый сердечник 12 дюймов

Вес = 75 фунтов на квадратный фут

Прикрытие до центра прядей = 1.75 «

ниток

пролет ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

177

146

122

101

84

69

57

46

37

Камера

0.32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

254

229

200

177

158

139

120

103

89

76

65

56

Камера

0.62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52

Пустотелый сердечник 12 дюймов

Прикрытие до центра прядей = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

пролет ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

200

164

135

111

90

73

58

45

34

Камера

0.32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

278

253

232

204

181

156

133

113

96

81

68

57

Камера

0.62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52




Если вам нужна дополнительная информация о Knightcore Plank, свяжитесь с нами.


% PDF-1.4 % 265 0 объект > endobj xref 265 800 0000000016 00000 н. 0000017690 00000 п. 0000017895 00000 п. 0000017931 00000 п. 0000027452 00000 п. 0000027519 00000 п. 0000027711 00000 п. 0000027861 00000 н. 0000028052 00000 п. 0000028202 00000 п. 0000028393 00000 п. 0000028543 00000 п. 0000028734 00000 п. 0000028884 00000 п. 0000029075 00000 п. 0000029225 00000 п. 0000029385 00000 п. 0000029534 00000 п. 0000030738 00000 п. 0000031936 00000 п. 0000033140 00000 п. 0000034334 00000 п. 0000035131 00000 п. 0000035239 00000 п. 0000035349 00000 п. 0000035625 00000 п. 0000036231 00000 п. 0000036341 00000 п. 0000037003 00000 п. 0000037712 00000 п. 0000037801 00000 п. 0000038060 00000 п. 0000038630 00000 п. 0000038921 00000 п. 0000039523 00000 п. 0000052162 00000 п. 0000063509 00000 п. 0000073716 00000 п. 0000082066 00000 п. 0000089510 00000 п. 0000096900 00000 п. 0000097048 00000 п. 0000104005 00000 н. 0000111894 00000 н. 0000159187 00000 н. 0000167741 00000 н. 0000223301 00000 п. 0000271262 00000 н. 0000275961 00000 н. 0000287086 00000 н. 0000287156 00000 н. 0000287241 00000 н. 00002 00000 н. 00002

00000 н. 00002 00000 н. 00002 00000 н. 00002 00000 н. 00003

00000 н. 00003 00000 н. 00003 00000 н. 00003
00000 н. 0000346738 00000 п. 0000347007 00000 н. 0000347588 00000 н. 0000348545 00000 н. 0000348584 00000 н. 0000349270 00000 н. 0000349453 00000 п. 0000349748 00000 н. 0000349926 00000 н. 0000350545 00000 н. 0000350728 00000 н. 0000350910 00000 н. 0000351516 00000 н. 0000351699 00000 н. 0000352310 00000 п. 0000352492 00000 н. 0000352675 00000 н. 0000352858 00000 н. 0000353041 00000 н. 0000353223 00000 н. 0000353406 00000 н. 0000353587 00000 н. 0000353770 00000 н. 0000353953 00000 н. 0000354135 00000 н. 0000354318 00000 н. 0000354500 00000 н. 0000354683 00000 н. 0000354866 00000 н. 0000355049 00000 н. 0000355232 00000 н. 0000355415 00000 н. 0000355597 00000 н. 0000355779 00000 н. 0000355961 00000 н. 0000356142 00000 н. 0000356323 00000 н. 0000356506 00000 н. 0000356689 00000 н. 0000356872 00000 н. 0000357054 00000 н. 0000357237 00000 н. 0000357420 00000 н. 0000357602 00000 н. 0000357784 00000 н. 0000357965 00000 н. 0000358147 00000 н. 0000358330 00000 н. 0000358512 00000 н. 0000358695 00000 п. 0000358877 00000 н. 0000359060 00000 н. 0000359243 00000 н. 0000359425 00000 н. 0000359607 00000 н. 0000359790 00000 н. 0000359973 00000 н. 0000360154 00000 н. 0000360336 00000 н. 0000360520 00000 н. 0000360703 00000 н. 0000360888 00000 н. 0000361073 00000 н. 0000361257 00000 н. 0000361443 00000 н. 0000361628 00000 н. 0000362233 00000 н. 0000362417 00000 н. 0000362600 00000 н. 0000363185 00000 н. 0000363368 00000 н. 0000363962 00000 н. 0000364146 00000 н. 0000364720 00000 н. 0000364903 00000 н. 0000365088 00000 н. 0000365272 00000 н. 0000365454 00000 н. 0000365638 00000 п 0000365820 00000 н. 0000366004 00000 н. 0000366188 00000 н. 0000366371 00000 н. 0000366555 00000 н. 0000366739 00000 н. 0000366922 00000 н. 0000367106 00000 п. 0000367288 00000 н. 0000367471 00000 н. 0000367655 00000 н. 0000367839 00000 н. 0000368023 00000 н. 0000368207 00000 н. 0000368390 00000 н. 0000368573 00000 н. 0000368755 00000 н. 0000368937 00000 н. 0000369120 00000 н. 0000369304 00000 н. 0000369488 00000 н. 0000369672 00000 н. 0000369854 00000 н. 0000370038 00000 н. 0000370222 00000 п. 0000370405 00000 н. 0000370588 00000 н. 0000370770 00000 н. 0000370953 00000 п. 0000371136 00000 н. 0000371319 00000 н. 0000371503 00000 н. 0000371686 00000 н. 0000371870 00000 н. 0000372054 00000 н. 0000372238 00000 п 0000372421 00000 н. 0000372605 00000 н. 0000372789 00000 н. 0000372973 00000 н. 0000373157 00000 н. 0000373341 00000 п. 0000373525 00000 н. 0000373709 00000 н. 0000373892 00000 н. 0000374074 00000 н. 0000374257 00000 н. 0000374884 00000 н. 0000375068 00000 н. 0000375250 00000 н. 0000375431 00000 н. 0000375615 00000 н. 0000375797 00000 н. 0000375980 00000 н. 0000376163 00000 н. 0000376347 00000 н. 0000376529 00000 н. 0000376713 00000 н. 0000376896 00000 н. 0000377079 00000 п. 0000377262 00000 н. 0000377446 00000 н. 0000377629 00000 н. 0000377813 00000 н. 0000377994 00000 н. 0000378178 00000 н. 0000378362 00000 н. 0000378545 00000 н. 0000378728 00000 н. 0000378912 00000 н. 0000379095 00000 н. 0000379277 00000 н. 0000379460 00000 н. 0000379643 00000 н. 0000379825 00000 н. 0000380007 00000 н. 0000380191 00000 н. 0000380373 00000 н. 0000380557 00000 н. 0000380741 00000 н. 0000380925 00000 н. 0000381108 00000 п. 0000381291 00000 н. 0000381475 00000 н. 0000381659 00000 н. 0000382251 00000 н. 0000382433 00000 н. 0000383010 00000 н. 0000383192 00000 н. 0000383770 00000 н. 0000383952 00000 н. 0000384134 00000 п. 0000384704 00000 н. 0000384886 00000 н. 0000385068 00000 н. 0000385250 00000 н. 0000385432 00000 н. 0000385615 00000 н. 0000385796 00000 н. 0000385978 00000 п. 0000386158 00000 п. 0000386339 00000 п. 0000386520 00000 н. 0000386701 00000 п. 0000386883 00000 н. 0000387065 00000 н. 0000387246 00000 н. 0000387427 00000 н. 0000387610 00000 п. 0000387792 00000 н. 0000387973 00000 п. 0000388155 00000 н. 0000388335 00000 н. 0000388517 00000 н. 0000388698 00000 п. 0000388879 00000 п. 0000389061 00000 н. 0000389241 00000 п. 0000389421 00000 н. 0000389603 00000 п. 0000389784 00000 н. 0000389966 00000 н. 00003

00000 н. 00003

00000 н. 00003

00000 н. 00003
00000 н. 00003 00000 н. 00003

00000 н. 00003
00000 н. 00003

00000 н. 00003 00000 н. 00003 00000 н. 00003 00000 н. 00003

00000 н. 00003

00000 н. 0000393237 00000 н. 0000393418 00000 н. 0000393601 00000 н. 0000393781 00000 п. 0000393963 00000 н. 0000394145 00000 н. 0000394327 00000 н. 0000394509 00000 н. 0000394691 00000 н. 0000394872 00000 н. 0000395052 00000 н. 0000395234 00000 н. 0000395415 00000 н. 0000395598 00000 н. 0000395780 00000 н. 0000395961 00000 н. 0000396142 00000 н. 0000396324 00000 н. 0000396505 00000 н. 0000396687 00000 н. 0000396869 00000 н. 0000397051 00000 н. 0000397232 00000 н. 0000397414 00000 н. 0000397597 00000 н. 0000397780 00000 н. 0000397962 00000 н. 0000398143 00000 н. 0000398325 00000 н. 0000398506 00000 н. 0000398688 00000 н. 0000398870 00000 н. 0000399052 00000 н. 0000399233 00000 н. 0000399412 00000 н. 0000399593 00000 н. 0000399776 00000 н. 0000399957 00000 н. 0000400139 00000 н. 0000400320 00000 н. 0000400502 00000 н. 0000401055 00000 н. 0000401239 00000 н. 0000401781 00000 н. 0000401964 00000 н. 0000402514 00000 н. 0000402698 00000 н. 0000403234 00000 н. 0000403417 00000 н. 0000403602 00000 н. 0000404145 00000 н. 0000404329 00000 н. 0000404512 00000 н. 0000405037 00000 н. 0000405220 00000 н. 0000405746 00000 н. 0000405930 00000 н. 0000406458 00000 п. 0000406641 00000 п. 0000406826 00000 н. 0000407010 00000 п. 0000407194 00000 н. 0000407376 00000 н. 0000407559 00000 н. 0000407743 00000 н. 0000407927 00000 н. 0000408109 00000 н. 0000408292 00000 н. 0000408476 00000 н. 0000408658 00000 н. 0000408842 00000 н. 0000409025 00000 н. 0000409207 00000 н. 0000409390 00000 н. 0000409573 00000 п. 0000409756 00000 п. 0000409940 00000 н. 0000410123 00000 п. 0000410306 00000 п. 0000410489 00000 н. 0000410671 00000 п. 0000410854 00000 п. 0000411038 00000 н. 0000411222 00000 н. 0000411406 00000 п. 0000411590 00000 н. 0000411774 00000 п. 0000411958 00000 н. 0000412141 00000 п. 0000412323 00000 н. 0000412507 00000 н. 0000412691 00000 п. 0000412875 00000 н. 0000413058 00000 н. 0000413242 00000 н. 0000413425 00000 н. 0000413608 00000 н. 0000413789 00000 н. 0000413973 00000 п. 0000414156 00000 н. 0000414340 00000 н. 0000414523 00000 п. 0000414706 00000 н. 0000414888 00000 н. 0000415071 00000 н. 0000415255 00000 н. 0000415437 00000 н. 0000415621 00000 н. 0000415804 00000 н. 0000415987 00000 н. 0000416169 00000 н. 0000416353 00000 п. 0000416536 00000 н. 0000416719 00000 н. 0000416903 00000 н. 0000417087 00000 н. 0000417269 00000 н. 0000417452 00000 н. 0000417636 00000 н. 0000417820 00000 н. 0000418003 00000 н. 0000418184 00000 п. 0000418366 00000 н. 0000418549 00000 н. 0000418732 00000 н. 0000418915 00000 н. 0000419098 00000 н. 0000419281 00000 п. 0000419463 00000 п. 0000419646 00000 н. 0000419830 00000 н. 0000420012 00000 н. 0000420195 00000 н. 0000420378 00000 п. 0000420560 00000 н. 0000420744 00000 н. 0000420928 00000 н. 0000421112 00000 н. 0000421296 00000 н. 0000421480 00000 н. 0000421664 00000 н. 0000421848 00000 н. 0000422032 00000 н. 0000422215 00000 н. 0000422398 00000 н. 0000422582 00000 н. 0000422766 00000 н. 0000422950 00000 н. 0000423134 00000 п. 0000423317 00000 н. 0000423500 00000 н. 0000423683 00000 п. 0000423866 00000 н. 0000424049 00000 н. 0000424232 00000 н. 0000424414 00000 п. 0000424598 00000 н. 0000424780 00000 н. 0000424962 00000 н. 0000425144 00000 н. 0000425328 00000 н. 0000425511 00000 п. 0000425693 00000 п. 0000425875 00000 н. 0000426059 00000 н. 0000426242 00000 н. 0000426424 00000 н. 0000426607 00000 н. 0000426789 00000 н. 0000426973 00000 н. 0000427157 00000 н. 0000427341 00000 п. 0000427525 00000 н. 0000427708 00000 н. 0000427892 00000 н. 0000428076 00000 н. 0000428260 00000 н. 0000428440 00000 н. 0000428623 00000 п. 0000428806 00000 н. 0000428990 00000 н. 0000429172 00000 н. 0000429356 00000 н. 0000429539 00000 н. 0000429723 00000 н. 0000429906 00000 н. 0000430088 00000 н. 0000430270 00000 н. 0000430453 00000 п. 0000430636 00000 н. 0000430819 00000 п. 0000431003 00000 н. 0000431186 00000 н. 0000431370 00000 н. 0000431553 00000 н. 0000431736 00000 н. 0000431920 00000 н. 0000432103 00000 п. 0000432287 00000 н. 0000432469 00000 н. 0000432653 00000 н. 0000432837 00000 н. 0000433020 00000 н. 0000433203 00000 н. 0000433386 00000 н. 0000433570 00000 н. 0000433754 00000 п. 0000433936 00000 н. 0000434118 00000 п. 0000434302 00000 п. 0000434485 00000 н. 0000434668 00000 н. 0000434852 00000 н. 0000435036 00000 н. 0000435220 00000 н. 0000435404 00000 п. 0000435588 00000 н. 0000435771 00000 п. 0000435954 00000 п. 0000436137 00000 п. 0000436321 00000 п. 0000436503 00000 п. 0000436687 00000 н. 0000436870 00000 н. 0000437054 00000 н. 0000437236 00000 п. 0000437417 00000 н. 0000437599 00000 н. 0000437780 00000 н. 0000437963 00000 н. 0000438500 00000 н. 0000438682 00000 н. 0000439210 00000 н. 0000439390 00000 н. 0000439573 00000 н. 0000440106 00000 п. 0000440288 00000 п. 0000440813 00000 н. 0000440993 00000 н. 0000441176 00000 н. 0000441358 00000 н. 0000441540 00000 н. 0000441721 00000 н. 0000441902 00000 н. 0000442083 00000 н. 0000442265 00000 н. 0000442447 00000 н. 0000442630 00000 н. 0000442811 00000 н. 0000442993 00000 н. 0000443174 00000 н. 0000443356 00000 н. 0000443537 00000 н. 0000443719 00000 н. 0000443899 00000 н. 0000444080 00000 н. 0000444262 00000 н. 0000444444 00000 н. 0000444627 00000 н. 0000444809 00000 н. 0000444991 00000 н. 0000445172 00000 п. 0000445353 00000 п. 0000445535 00000 п. 0000445717 00000 н. 0000445899 00000 н. 0000446081 00000 н. 0000446263 00000 н. 0000446445 00000 н. 0000446626 00000 н. 0000446809 00000 н. 0000446991 00000 н. 0000447172 00000 н. 0000447354 00000 н. 0000447535 00000 н. 0000447717 00000 н. 0000447897 00000 н. 0000448079 00000 н. 0000448259 00000 н. 0000448441 00000 н. 0000448623 00000 н. 0000448806 00000 н. 0000448987 00000 н. 0000449169 00000 н. 0000449349 00000 н. 0000449531 00000 н. 0000449713 00000 н. 0000449895 00000 н. 0000450077 00000 н. 0000450259 00000 н. 0000450441 00000 п. 0000450623 00000 п. 0000450806 00000 н. 0000450988 00000 н. 0000451170 00000 н. 0000451352 00000 н. 0000451534 00000 н. 0000451715 00000 н. 0000451896 00000 н. 0000452078 00000 н. 0000452260 00000 н. 0000452441 00000 н. 0000452622 00000 н. 0000452804 00000 н. 0000452985 00000 н. 0000453167 00000 н. 0000453349 00000 п. 0000453531 00000 н. 0000453713 00000 н. 0000453895 00000 п. 0000454077 00000 н. 0000454259 00000 н. 0000454441 00000 н. 0000454623 00000 н. 0000454806 00000 н. 0000454988 00000 н. 0000455170 00000 н. 0000455352 00000 п. 0000455534 00000 н. 0000455716 00000 н. 0000455897 00000 н. 0000456079 00000 п. 0000456261 00000 п. 0000456443 00000 н. 0000456625 00000 н. 0000456808 00000 н. 0000456990 00000 н. 0000457172 00000 н. 0000457354 00000 п. 0000457536 00000 н. 0000457718 00000 п. 0000457900 00000 н. 0000458082 00000 н. 0000458264 00000 н. 0000458444 00000 н. 0000458626 00000 н. 0000458809 00000 н. 0000458989 00000 н. 0000459171 00000 н. 0000459352 00000 п. 0000459534 00000 п. 0000459715 00000 н. 0000459896 00000 н. 0000460076 00000 н. 0000460258 00000 п. 0000460439 00000 н. 0000460620 00000 н. 0000460802 00000 н. 0000460982 00000 п. 0000461164 00000 н. 0000461346 00000 н. 0000461528 00000 н. 0000461709 00000 н. 0000461889 00000 н. 0000462071 00000 н. 0000462253 00000 п. 0000462435 00000 н. 0000462617 00000 н. 0000462800 00000 н. 0000462981 00000 н. 0000463162 00000 н. 0000463343 00000 п. 0000463523 00000 н. 0000463703 00000 п. 0000463884 00000 н. 0000464065 00000 н. 0000464246 00000 н. 0000464428 00000 н. 0000464609 00000 н. 0000464792 00000 н. 0000464974 00000 п. 0000465156 00000 н. 0000465338 00000 н. 0000465520 00000 н. 0000465701 00000 п. 0000465882 00000 н. 0000466062 00000 н. 0000466243 00000 н. 0000466424 00000 н. 0000466605 00000 н. 0000466786 00000 н. 0000466969 00000 н. 0000467151 00000 п. 0000467333 00000 п. 0000467514 00000 н. 0000467696 00000 п. 0000467878 00000 н. 0000468060 00000 н. 0000468242 00000 н. 0000468422 00000 н. 0000468604 00000 н. 0000468785 00000 н. 0000468968 00000 н. 0000469150 00000 н. 0000469331 00000 п. 0000469513 00000 п. 0000469695 00000 н. 0000469877 00000 н. 0000470058 00000 н. 0000470240 00000 п. 0000470422 00000 п. 0000470604 00000 п. 0000470785 00000 п. 0000470968 00000 н.

УСТАНОВКА ПЛИТЫ С ПОЛЫМ ЯДРОМ — Скачать PDF бесплатно

Козловые краны с ручным управлением

Руководство по эксплуатации козловых кранов козловой кран фиксированной высоты НОМЕР МОДЕЛИ: СЕРИЙНЫЙ НОМЕР: ГРУЗОПОДЪЕМНОСТЬ В ТОННАХ: Кран козловой телескопический Bushman AvonTec 262-790-4200, 800338-7810, факс 262-790-4200 www.bushmanavontec.com

Подробнее

УСТАНОВКА ГУСЕНИЦ I BEAM

ИНСТРУКЦИИ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ СИСТЕМЫ PDQ 0/700 FESTOON ВВЕДЕНИЕ Гирлянда PDQ была разработана для работы на двутавровых балках одного из трех размеров: S x., S8 x 8 и S x .. Системные тележки должны быть

Подробнее

Комплект роликов с болтовым креплением B

12/2010 Оригинальное руководство по эксплуатации 9902 ru-ru Сохраните для дальнейшего использования Комплект колесиков с болтовым креплением B rt.n 586168000 модели 2008 г. и далее Основные чертежи продукта Описание продукта The Bolt-on

Подробнее

Глава 10 — Системы строительных лесов

Глава 10 — Системы строительных лесов Содержание Глава 10 — Системы строительных лесов … 10-1 Проверка и смажьте домкраты насоса … 10-4 Установка кронштейнов домкрата насоса … Ошибка! Закладка не определена. Установка опор домкрата насоса … 10-5

Подробнее

Токарный станок и конструкция бритвенной лошади

Конструкция токарного станка и бритвенной лошади Авторские права на эти изображения и сопровождающие слова принадлежат Майклу Хьюзу, февраль 2002 г.Они не могут быть воспроизведены частично или полностью без разрешения автора.

Подробнее

Важная информация

Руководство по эксплуатации однодверного квадранта ESQ Важная информация Закаленное стекло полностью безопасно для использования в наших душевых уголках и перегородках для ванн; при условии, что наши продукты установлены в соответствии с

Подробнее

Съемные алюминиевые стойки

Post Solent Sail Shades Ltd 120 Billington Gardens Hedge End Southampton SO30 2RT Тел. / Факс: 01489 788243 www.solentsailshades.co.uk Электронная почта: [email protected] Съемные алюминиевые стойки, однополюсные

Подробнее

ГИДРАВЛИЧЕСКИЙ ПРЕСС 10 ТОНН

ГИДРАВЛИЧЕСКИЙ ПРЕСС 10 ТОНН Модели № CSA10F и CSA10B ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 0200 ЗАПАСНЫЕ ЧАСТИ И ОБСЛУЖИВАНИЕ Пожалуйста, свяжитесь с ближайшим к вам дилером или в CLARKE International по одному из следующих номеров

Подробнее

Перемещение машины.Норм Берлс

Машина движется по норме Берлс. Движущиеся источники машины. Металлообработка: тони или плыви. Автор: Том Липтон. Изображения в Google. Веб-страницы поставщика изображений. YouTube. Подробнее

ЛЕСА СИСТЕМА ВПП

СПРАВОЧНИК ПО ЛЕСАМ ВПП 10 / 2009.2 i) Дополнительную информацию и подробную информацию о компонентах можно найти в брошюре C1 Conveyor Systems Brochure: http: // www.nikoltd.co.uk/downloads/brochures/c1_overhead_conveyors_monorails.pdf

Подробнее

Инструкция по установке:

Номера моделей переносной системы ограждения: 70, 71, 72, 73 Инструкции по установке: система переносного ограждения Эта инструкция предназначена для выполнения требований Инструкции производителя

Подробнее

Установки кондиционирования воздуха 39HQ Airovision

Установки кондиционирования воздуха 39HQ Airovision Инструкции по монтажу СОДЕРЖАНИЕ 1 — ИНСТРУКЦИИ ПО ТРАНСПОРТИРОВКЕ И ПОДЪЕМУ… 3 1.1 — Общие сведения … 3 1.2 — Транспортировка и хранение … 3 1.3 — Защита кромок крыши во время транспортировки

Подробнее

Терминология Safe & Sound Bridge

Безопасный и надежный мост Терминология Абатмент Подпорная стена, поддерживающая концы моста и, в целом, удерживающая или поддерживающая насыпь на подходе. Подход Часть моста, по которой проходит

Подробнее

УСТАНОВКА ОКНА ОТСЕКА

УСТАНОВКА ОКНА ОТСЕКА Установка окна-эркера Эти инструкции касаются замены существующего окна-эркера или замены прямого окна новым эркером в проеме

Подробнее

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

THERMO / SOLAR Žiar s.r.o. РУКОВОДСТВО ПО УСТАНОВКЕ ОПОРНЫЕ РАМКИ PV ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Возможны технические изменения A1410 1 12/2014 СОДЕРЖАНИЕ ЗАКАЗ. СТРАНИЦА Информация по монтажу 3 Монтаж, плоская крыша

Подробнее

Прокладки вентиляции верха улья

Прокладки для вентиляции в верхней части улья При подготовке пчелиных ульев к зиме очень важно обеспечить вентиляцию в верхней части улья. За зиму пчелы изгоняют много

Подробнее

Решения в области информационных технологий

Решения в области информационных технологий Инструкции по сборке алюминиевых раздвижных дверей Защитные двери и окна Инструкции по сборке двустворчатых дверей Обратитесь в службу поддержки по телефону 03 8339 2252 Сборка алюминиевых раздвижных дверей

Подробнее

ОСОБЫЙ ПЛАН ЗАЩИТЫ ОТ ПАДЕНИЙ

1 ДАННЫЙ ПЛАН СПЕЦИАЛЬНО: ПРОЕКТ И АДРЕС 1.1 НАСТОЯЩИЙ ПЛАН СПОСОБЕН ДЛЯ СЛЕДУЮЩИХ ОБЛАСТЕЙ НА САЙТЕ: Уровень Parkade: Типичный уровень: Другое: Между ОС: 1,2 ДАННЫЙ ПЛАН ПРИМЕНЯЕТСЯ К СЛЕДУЮЩЕМУ

Подробнее

Инструкция по установке

Инструкции по установке ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ БЛОКА для низкопрофильного оконного кондиционера. ПРЕДУПРЕЖДЕНИЯ И ВНИМАНИЕ! Внимательно прочтите руководство по установке перед началом. Следуйте за каждым шагом

Подробнее

Промышленное руководство №2

Промышленное руководство № 2 МОРСКИЕ КОНТЕЙНЕРЫ Цель Обеспечить руководство по безопасному использованию морских контейнеров в голландской горнодобывающей промышленности с учетом голландского законодательства и европейских стандартов.

Подробнее

Решения для хранения инструментов с ЧПУ

Решения для хранения инструментов с ЧПУ РЕШЕНИЯ Благодаря гибкости линии с ЧПУ ваши инструменты будут защищены при регулярном обращении, транспортировке и хранении.Стойка для инструментов с ЧПУ Rousseau отличает

Подробнее

Решения для хранения инструментов с ЧПУ

Решения ЧПУ РЕШЕНИЯ ДЛЯ ХРАНЕНИЯ ИНСТРУМЕНТОВ Благодаря гибкости линии ЧПУ ваши инструменты будут защищены при регулярном обращении, транспортировке и хранении. Стойка для инструментов с ЧПУ Rousseau отличает

Подробнее

4 Установка подрамника 5/16

4 5/16 Установка подрамника Система подрамника — отличный инструмент для установки окон в условиях кирпичной кладки.Обычно в проемах в кладке используются подрамники, чтобы окна можно было закрепить

Подробнее

Козловой кран с телескопической стрелой 1 тонна

Козловой кран с телескопической тележкой 1 тонна Козловой кран 41188 Прочтите этот материал перед использованием этого продукта. Несоблюдение этого правила может привести к серьезной травме. СОХРАНИТЕ ЭТО РУКОВОДСТВО. При распаковке убедитесь, что товар

Подробнее

СОЗДАЙТЕ ПЛАНШЕТ ДЛЯ ПЛАНШЕТА

СОЗДАЙТЕ ПЛАНШЕТ ДЛЯ ПЛАНШЕТА Из заготовки 1 «x 2» (фактическое 3/4 «x 1» 1/2) разрезать: 4 куска длиной 15 дюймов 4 куска длиной 5 дюймов 1/2 Используйте вышеуказанное, чтобы сделать 2 рамы для передней и задняя часть ткацкого станка.С запаса размером 1 x 4 дюйма (фактическое 3/4 дюйма

Подробнее

Решения для хранения инструментов с ЧПУ

Решения для хранения инструментов с ЧПУ Благодаря гибкости линии с ЧПУ ваши инструменты будут защищены при регулярном обращении, транспортировке и хранении. Стойка для инструментов с ЧПУ Rousseau выделяется

Подробнее

Информация о сборке Diamond LOK-21

Информация по сборке Diamond LOK-21 Правильная сборка Diamond LOK-21 во многом аналогична сборке обычных напорных труб из ПВХ с раструбом.Для правильной сборки соединения требуется: чистый раструб и втулка,

. Подробнее

Круглый корпус с боковыми портами

Блок рулевого управления с гидроусилителем (SCU) Информация о запасных частях и ремонте Блоки управления рулевым управлением серии 5 001 Квадратный корпус с боковыми отверстиями Круглый корпус с боковыми отверстиями T E L RP Круглый корпус с торцом

Подробнее

РАБОТА НА ВЫСОТЕ И ЕЕ WOES

РАБОТА НА ВЫСОТЕ И ЕГО WOES Capital Safety EMEA КАК ДАЛЬШЕ УБИРАЕТ ЧЕЛОВЕК…? ВРЕМЯ секунды ДИСТАНЦИЯ метры 1 4,9 2 19,6 3 44,1 4 78,4 АБСОЛЮТНО НУЛЕВАЯ ЗАПИСЬ НА ОШИБКУ! 2FT?!? 6FT?!? 50FT?!?! ОБЩИЙ

Подробнее

Пункт №: Инструкции по сборке BTOL

Пункт №: Инструкции по сборке BTOL. Чтобы получить самые последние инструкции, запросить недостающие, утерянные или сломанные детали или по любым другим вопросам обслуживания клиентов, посетите наш веб-сайт по адресу www.walkeredison.com

Подробнее

СПРАВОЧНОЕ РУКОВОДСТВО ПО ПРИМЕНЕНИЮ 2010

СПРАВОЧНИК ПО ПРИМЕНЕНИЮ 2010 УКАЗАТЕЛЬ ПОЛИТИКА КАЧЕСТВА 2 СТАНДАРТ ERGO ASSIST 4-13 ПОЛЬЗОВАТЕЛЬСКИЕ 14-18 КОНЕЧНЫЕ ЭФФЕКТОРЫ 19-24 LIFT ASSIST 25-41 ФИКСИРОВАННЫЕ ИНСТРУМЕНТЫ 42-53 ПРИСПОСОБЛЕНИЯ 54-63 МОНТАЖНЫЕ СТОЛЫ 64-72 ТЕЛЕГИ / НАСОС

Подробнее

ВАЖНАЯ ИНФОРМАЦИЯ

Руководство по эксплуатации изогнутого квадранта CQ ВАЖНАЯ ИНФОРМАЦИЯ Закаленное стекло полностью безопасно для использования в наших душевых уголках и перегородках для ванн; при условии, что наши продукты установлены в соответствии с нашими рекомендациями.

Подробнее

ИЗМЕРИТЕЛЬНАЯ ЦЕННОСТЬ КОЛЕСА

ИЗМЕРЕНИЕ ЦЕНТРОВКИ КОЛЕС 2003-04 Спецификации и процедуры центровки колес — Hummer — h3 Жалобы на рулевое управление и вибрацию не всегда являются результатом неправильной центровки. Одна из возможных причин — колесо

. Подробнее

НОМЕР 2. Руководство по установке

НОМЕР 2 Руководство по установке Здесь, в Slide and Fold, нам нравится наш ассортимент складно-раздвижных дверей Bi-Fold Plus.Мы хотим, чтобы ваши клиенты тоже их любили. Итак, мы создали новую подробную установку

Подробнее

R-RBP Rawlbolt® — Проектирование болтов для использования в пустотных плитах и ​​керамических основаниях

Основной материал
  • Полнотелый глиняный кирпич ≥ 20 МПа

  • Пустотелый легкий бетонный блок LAC 5 ≥ 5 МПа

  • Пустотелый силикатный кирпич ≥ 15 МПа

  • Бетонный блок для пустотелого перекрытия (напр.Терива)

  • Пустотная плита C20 / 25

  • Пустотная плита C30 / 37-C50 / 60

Для использования также с
  • Бетон с трещинами C20 / 25-C50 / 60

  • Бетон без трещин C20 / 25-C50 / 60

  • Бетон неармированный

  • Железобетон

  • Натуральный камень (после испытаний на объекте)

Приложения
  • Рольставни двери
  • Противопожарные двери
  • Металлоконструкции
  • Защитные решетки
  • Тяжелая техника
  • Опора трубопровода / воздуховода
Руководство по установке
  1. Просверлить отверстие необходимого диаметра и глубины
  2. Снимите гайку и шайбу и вставьте анкер в отверстие.Постучите молотком по дому до тех пор, пока он не достигнет поверхности
  3. Установите приспособление на выступающий болт
  4. Добавьте шайбу и гайку и затяните с рекомендованным моментом
  5. .
Загрузки

Нужны документы на другой товар? Посетите нашу техническую библиотеку.

пойти в библиотеку .

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
