Кровля двускатная конструкция: шаг стропил конструкции, особенности устройства, как сделать своими руками

Двухскатная крыша стропильная система — Всё о кровле

Стропильная система двухскатной крыши и ее устройство

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

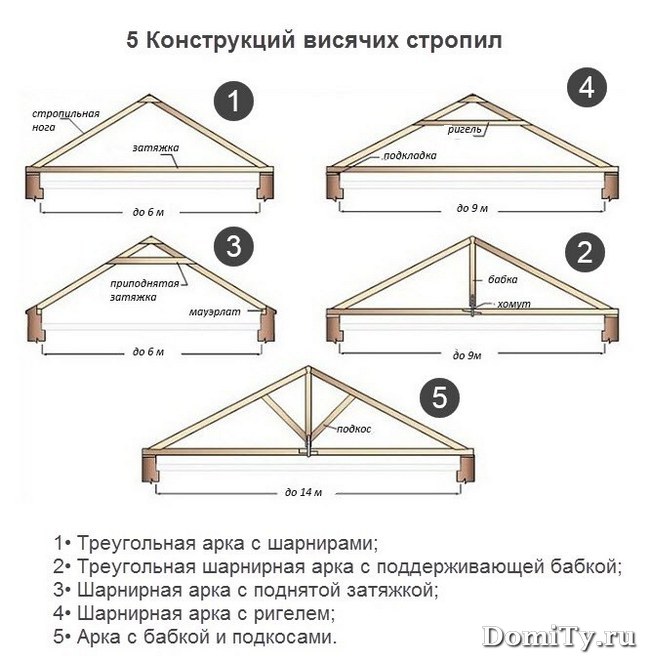

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

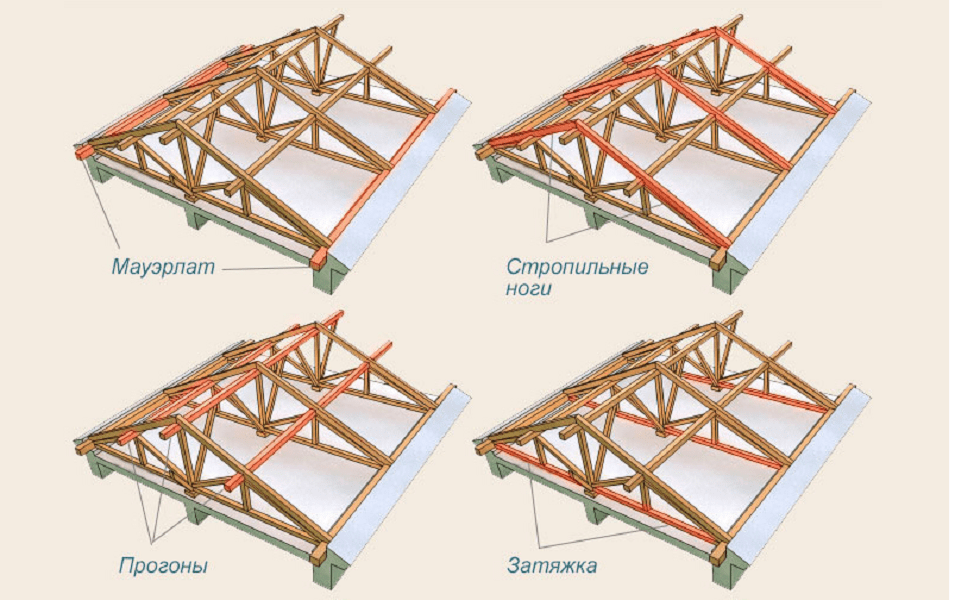

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

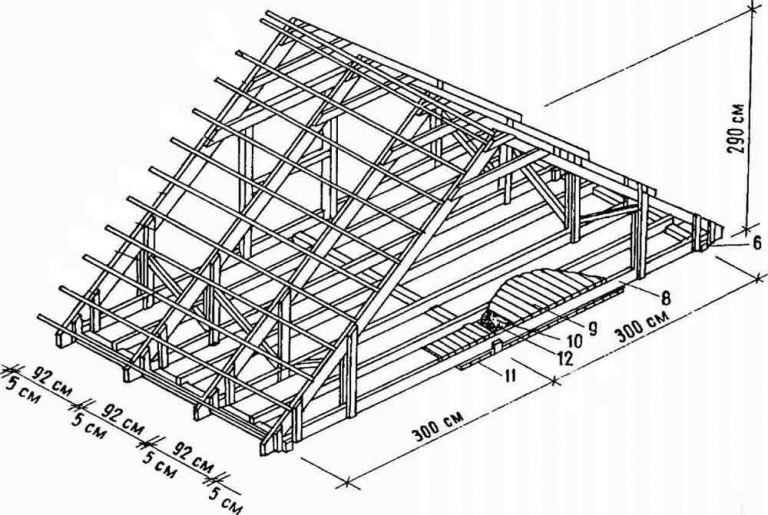

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Стропильная система двухскатной крыши своими руками: обзор конструкций висячего и наслонного типа

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога. Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

Содержание

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус. Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами. Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для монтажа металлочерепицы и профлиста допустимо 1,5-2,0 м. Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двухскатной крыши. который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака. Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке. Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка. Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки. Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы. Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой. Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок. В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка. Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта. Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше. Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Одному пожалуй своими руками не сделать, по той простой причине, что стропильная система двухскатной крыши потребует как минимум помощника для того же подъема. Но артельно очень даже возможный вариант.

Двускатная крыша пожалуй самая распространенная сейчас, приходилось пособлять, но самому ставить конечно боязно. По конструктиву даже видать, что учитывать многое надобно, хоть и подробно все изложено… а когда мастер делает то это другое дело.

Перед началом строительства нашего будущего дома, у на возник ряд споров и вопросов, которые уже перекинулись и на некоторые форумы. Вопрос в форме крыши. Выбор стоит перед четырёх или двух скатной. Правильно ли я понимаю, что у двухскатной, преимущество только лишь в эстетической стороне и меньшей затрате материалов, а трапециевидная добавляет значительное место и возможность организации лишних жилых помещений? Сложность конструкций не обсуждается, всё равно строить буду не своими руками.

Для наслонных стропил, не раскрыт вопрос распорных и безраспорных конструкций. Да, сказано, что бывают шарниры с разным количеством степеней свободы, но не пояснено, ЧТО это значит для самостоятельного застройщика. А самостоятельный застройщик может подумать, что жестче узел — значит лучше. На самом деле узел крепления наслонных стропил к мауэрлату блокирующий сдвижку, превращает конструкцию в распорную. Т.е. усилия от прогибающихся стропил и конькового бруса, распирают стены, что при недостаточной жесткости стен, ведет к трещинам в углах и поперечных стенах. Особенно это касается домов из популярного ныне газобетона. И обязательно случится, при отсутствии монолитного пояса.

Поделитесь опытом, оставьте свой комментарий

Источники: http://srbu.ru/krysha/150-stropilnaya-sistema-dvukhskatnoj-kryshi.html, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi, http://krovgid.com/montazh/stropilnaya-sistema-dvuxskatnoj-kryshi-svoimi-rukami.html

Двускатная крыша дома своими руками: инструкция по строительству

Из всех типов крыш двускатная пользуется самой большой популярностью среди застройщиков. Это очень удачная конструкция универсального использования. Такие крыши можно ставить как на больших многоэтажных зданиях, в том числе и с мансардами, так и на различных хозяйственных пристройках.

Двускатная крыша дома своими руками

Кроме того, стропильные системы по сложности относятся к средней категории, проще только плоские. За счет существования огромного количества вариантов различных упоров, стяжек, накладок и т. д. для каждого варианта двускатной крыши можно подобрать индивидуальные варианты.

Конструктивные элементы двускатной крыши

Но всегда следует помнить, что двускатная крыша дома своими руками может быть построена только теми, кто имеет опыт выполнения кровельных работ. Проходить обучение на этом архитектурном элементе категорически не рекомендуется – слишком дорого, в конечном счете, обходятся ошибки. Работы лучше разбить на несколько этапов, каждый из них выполнять в строгой последовательности.

Содержание статьи

Этапы строительства

Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.

Рассмотрим пошаговую инструкцию строительства двускатной крыши дома своими руками.

Стропильная система

Цены на брус

Брус

Начинать работы следует только после того, как решены все организационные вопросы: выбрана конкретная конструкция, подобраны линейные размеры элементов и нагруженных узлов, выбраны способы фиксации. С учетом исходных данных следует закупить материалы.

Важно. Если среди пиломатериалов есть необрезные доски, то их обязательно нужно ошкурить. Делать это надо максимально быстро, при теплой и влажной погоде уже через несколько недель под корой могут появиться вредители.

Рекомендуется деревянные элементы стропильной системы пропитать огнебиозащитой. Покупать можно любую марку, все они действуют примерно одинаково. Как правильно пропитывать доски?

1. Материал должен быть полностью сухим и чистым. Пыль и деревянные опилки сметите метлой, доски разложите ровными рядами.

   Пиломатериал

2. Подготовьте состав согласно прилагаемой производителем инструкции. Пропитывается роликом, малярной кистью или пневматическим краскопультом. Быстрее всего работать валиком, намного труднее и медленнее пропитывать кисточкой. Желательно делать два слоя, второй наносится после высыхания первого. Если цвет пропитки незаметен, то рекомендуется добавить в нее любой краситель. За счет этого минимизируются риски пропусков покрытия.

   Используемая невымываемая пропитка

   Нанесение пропитки на пиломатериал

3. Высохший и пропитанный материал надо хранить под навесом.

Стропильная система состоит из нескольких важных элементов.

Изготовление мауэрлата

Мауэрлат – элемент стропильной системы, на который упираются стропильные ноги. Он не только воспринимает усилия от стропильной системы, но и равномерно распределяет их по периметру фасадных стен. Изготавливается из досок 50×200 мм, бруса 50×150 мм или 50×200 мм. Есть варианты изготовления мауэрлата из тонких спаренных досок. Решение принимается мастером на месте в зависимости от количества и размеров имеющихся пиломатериалов, максимальных нагрузок на кровлю и физических параметров стен. К силикатным или бетонным блокам мауэрлат фиксируется шпильками примерно через один метр.

Мауэрлат

Важно. Во время крепления следует обращать внимание, чтобы шпильки не попадали в кладочный шов.

Между деревянным брусом и стеной обязательно используется гидрозащита. В этих целях лучше всего применять обыкновенный рубероид, но можно изолировать полиэтиленовой пленкой в несколько слоев, гидрозащитными мастиками или современными неткаными рулонными материалами на модифицированном битуме. Специально покупать их для мауэрлата нет смысла, можно пользоваться оставшимися после других работ кусками.

Крепление мауэрлата: мастер-класс

Изготовление стропильных ног

Если дом высокий, то перед началом изготовления стропильной системы рекомендуется собрать леса. Они облегчат строительные работы по стропильной системе и кровле. Профессионалы знают, что время, потраченное на изготовление или монтаж готовых заводских лесов, всегда окупается в дальнейшем. С ними намного проще выполнять все высотные работы. Еще один несомненный плюс лесов – повышается безопасность труда, а это очень важно.

Строительные леса

Шаг 1. Соберите временный коньковый прогон. С его помощью намного легче и быстрее будут устанавливаться стропильные ноги. Конек оказывает помощь во время выставления размеров, регулирует пространственное положение элементов. Временный прогон собирается на уголки и саморезы, что облегчит процесс демонтажа после завершения сборки конструкции стропильной системы. Элемент изготавливается из различных отрезков, способ временной фиксации не имеет значения. Обращать внимание следует только на один фактор – положение горизонтального бруса. Оно должно быть таким, чтоб стропильные ноги располагались точно посредине здания, а вершины конькового узла стропильных ног находились на одной линии.

Временный коньковый прогон

Обращайте внимание на положение горизонтального бруса

Шаг 2. Сделайте одну пару стропил. Очень внимательно подойдите к решению этой задачи. Проверьте положение ног на всей длине строения, снимайте точные размеры. В дальнейшем эта пара сбудет служить шаблоном для изготовления всех остальных.

Подготовьте на земле рабочее место для изготовления стропильных ног на весь дом. Расстояние стола от земли примерно 1 м, на такой высоте удобно работать. Длина и ширина должна быть такой, чтобы с легкостью помещались заготовки для стропильных ног.

Шаг 3. Изготовьте необходимое количество элементов и подайте их на крышу. Располагайте их сразу примерно на своих местах, так будет легче работать. Во всех случая нужно соблюдать одно универсальное правило: на крыше должен быть порядок, ничто не должно мешать работе или ходьбе. Это и техника безопасности, и качество сборки стропильной системы, и общее время работы.

Посадочное место на стропильной ноге

Шаг 4. Прибейте стропильные ноги. Делается это в два этапа. На первом фиксируются нижние части стропилин к мауэрлатам, прибивать можно обыкновенными гвоздями (просто, дешево и надежно) или металлическими уголками на саморезах. Гвозди выбиваются по одному с каждой стороны стропильной ноги. На крышу воздействуют значительные вертикальные нагрузки, а боковые минимальные. Горизонтальные усилия держит ригель, угловые упоры, метизы. За счет этих элементов обеспечивается достаточная устойчивость, не стоит бояться, что стропильная система ляжет на чердачное перекрытие.

Снизу стропильные ноги фиксируют гвоздями

На втором этапе делается запил в верхней части стропильных ног и их соединение деревянными накладками или металлическими пластинами. Для ускорения работ запиливание делается бензиновой пилой, но работать надо умеючи. Запилы придется делать на высоте в неудобном положении, без практического опыта сделать ровные срезы не удастся.

Мастер сначала делает разметку для запиливания стропил, по разметке производит резку бензопилой

Во время сборки вначале вбивается гвоздь в торец соединения, затем прикладывается и фиксируется накладка.

Вбивается гвоздь в торец соединения

Прикладывается и фиксируется накладка

Практический совет. На крайних стропилах смонтируйте затяжку из доски 50×150 мм, обязательно между фронтоном и доской уложите гидрозащиту. Затяжка нужна для увеличения устойчивости системы.

После того как все стропильные ноги установлены, демонтируйте временный прогон.

Установленные стропила

Убран временный коньковый прогон

Шаг 5. Установите ригели. Для этого по уровню прибейте элементы на двух крайних ногах, натяните между ними веревку и по ней фиксируйте все оставшиеся. Можно для ригелей использовать тонкие доски толщиной примерно 25–30 мм, но тогда желательно делать по два элемента на каждую стропилину. По одному ригелю с каждой стороны.

Ригели

Ригели (вид снизу)

Шаг 6. Приступайте к монтажу затяжек и вертикальных упоров (бабок). Процесс намного ускоряется, если внизу и вверху натянуть веревки. По ним можно сразу контролировать правильность положения элементов, нет надобности терять время на проверку каждого из них по отдельности. Затяжки фиксируются к стропильным ногам с двух сторон, между ними ставится вертикальный упор. Верхний конец вставляется между сдвоенными ригелями, элементы прибиваются гвоздями.

Затяжки и бабки

Гидрозащита между брусом и фронтоном

Наращивание досок по длине

Узел соединения затяжек и стропил

Крепление бабок к ригелям

Есть еще один метод фиксации вертикальных опор. Между затяжками и ригелями вставляется отрезок доски, а к нему крепится опора (бабка). Выбирать можно любой, но первый требует меньше времени на монтаж.

Шаг 7. Сделайте карнизный свес. Если длина стропильных ног недостаточна, то к ним придется фиксировать кобылки. Делаются они по размерам из досок, прибиваются гвоздями. Веревкой с синькой отмерьте линии обрезания и выровняйте кобылки по длине. Все эти работы делаются с лесов – просто, легко и безопасно. К торцам прибейте доску 50×200 мм.

Вынос карнизного свеса

Фиксация кобылок для увеличения карнизного свеса

К торцам прибивают доску

Фото: стропила и лобовая доска

Шаг 8. Если нужно сделать большой фронтонный свес, то придется за фронтоном устанавливать стропильные ноги. Фиксируются они к остальным стропилам при помощи доски и металлических уголков.

Фиксация уголками

Потом закрепите стропильные ноги вплотную к фронтону (не забывайте о гидроизоляции), поставьте между ними вставки нужной длины и прикрепите их к стропилам.

Крепление ветровой доски

Фото: к дополнительным стропилам прибиты ветровые доски

На этом основные работы по изготовлению стропильной системы закончены, можно приступать к кровельным работам.

Покрытие крыши

Цены на ветрозащитные мембраны

Ветрозащитная мембрана для кровли

Шаг 1. Установите гидроизоляцию. Фиксируется она степлером на стропильных ногах. Можно применить так называемый финский метод – не доводить ее до конца карнизного свеса примерно на 30 см.

Монтаж гидроизоляции

В чем особенность финского метода фиксации гидроизоляции? В том, что материал не доходит до конца карниза и не препятствует естественной вентиляции подкровельного пространства. Мембрана не крепится на капельник, а свисает в карниз. Финны подсчитали, что количество конденсата влаги, капающего с гидроизоляции, небольшое. Она без проблем испарится, сосульки с карниза зимой не провисают, доски не намокают.

Почему у них так, а у нас нет? Все просто, финны настолько качественно утепляют крышу и чердачное перекрытие, что потери теплого воздуха почти отсутствуют. Отсюда и очень малое количество конденсата на кровле.

В чем преимущества их метода?

1. Высокая эффективность естественной вентиляции подкровельного пространства обеспечивает быстрое удаление влаги. За счет этого увеличивается время эксплуатации деревянных элементов стропильной системы.
2. Понижается стоимость материалов. Кроме того что уменьшается метраж гидроизоляции, можно применять более дешевые виды. Капельники совсем отсутствуют, а это также заметное снижение стоимости.
3. Экономия времени. Чем меньше элементов нужно монтировать, тем меньше времени теряется на создание крыши. Это экономия не только времени, но и размера заработной платы строителей.

Стоит задуматься о целесообразности и экономической выгоде строгого соблюдения рекомендованных строительных норм и правил.

Шаг 2. Прибейте рейки контробрешетки, высота реек должна быть не менее 50 мм, в противном случае вентиляция недостаточна для удаления влаги и конденсата.

Гидроизоляцию закрепляют рейками

Шаг 3. Закрепите первую и вторую доски обрешетки. Особое внимание уделяйте ее положению и шагу. Дело в том, что ошибка на первой доске станет причиной больших проблем во время установки металлочерепицы – не будет совпадать рельеф покрытия с расположением досок обрешетки, саморезы вкручиваются не на своих местах.

Шаг обрешетки

Вторая доска установлена правильно, если от низа первой до верхнего края второй есть точно 35 см. Этот размер не зависит от их ширины и универсальный для всех видов металлической черепицы.

Доски обрешетки

Шаг 4. Монтируйте обрешетку. Для быстроты монтажа подготовьте шаблон для проверки размеров шага обрешетки. Длина приспособления примерно 40 см, а рабочая часть имеет длину 35 см. Шаблоны могут иметь различную конструкцию, главное, чтобы контролировался этот универсальный размер.

Шаблон

Использование шаблона

Крепление доски обрешетки

Важно. Если крюки водосточной системы имеют большую длину, то первая доска должна иметь ширину не менее 30 см. Нет такой широкой – прибивайте рядом несколько реек.

На коньке следует оставлять зазор между рейками шириной не менее пяти сантиметров, он служит продухом естественной вентиляции.

Зазор на коньке

Шаг 5. Отступите от крайней стропилины 5–10 см, отбейте на рейках обрешетки ровные линии и отрежьте лишние концы пилой.

Подрезка длинных досок обрешетки

Практический совет. Опытные кровельщики величину отступа точно рассчитывают с учетом размеров листов кровельных покрытий. Дело в том, что металлическая черепица и профилированные листы имеют стандартные размеры перекрытия в зависимости от параметров волны. Нужно узнать ширину монтируемых листов и с учетом этих данных регулировать размеры ската. А то могут возникать ситуации, когда из-за нескольких сантиметров придется покупать дополнительные листы и обрезать большую их часть в отходы.

Для повышения устойчивости стропильной системы с внутренней стороны установите ветровые связи. Это обыкновенные рейки или доски, прибитые по диагонали к скату и нескольким стропильным ногам. Связи лучше прибывать сразу после установки стропильных ног на место до начала монтажа гидрозащиты и обрешетки.

Ветровые связи

Шаг 6. Прибейте торцевые и угловые доски. Чтобы они меньше деформировались, лучше не использовать одну широкую, а две узкие примерно по 20 см и прибывать их в виде ступеньки. Верхняя доска должна выступать над плоскостью обрешетки примерно на 4 см. Этот параметр зависит от высоты волны металлической черепицы или иного кровельного покрытия.

Прибивают торцевые доски

Карнизная планка

На этом работы по строительству обрешетки завершены, проверьте все размеры и приступайте к монтажу кровли.

Монтаж металлочерепицы

Цены на металлочерепицу

Металлочерепица

Прибейте ветровые и карнизные планки с нахлестом примерно 10 см. Ветровые планки можно прибивать и после установки первого листа, это не имеет никакого значения.

Монтаж ветровых досок

Установлены ветровые планки

Шаг 1. Установите нижний лист первого ряда, закрепите его пока только двумя саморезами. Уложите второй лист первого ряда и наживите.

Лист металлочерепицы

Монтаж металлочерепицы

Шаг 2. Положите первый лист второго ряда и выровняйте все по карнизному свесу. Работать лучше с натянутой веревкой. Нижний ряд металлочерепицы по карнизному свесу нужно фиксировать через волну. Далее в шахматном порядке на расстоянии примерно 40–50 см (через волну). Горизонтальный нахлест надо прикручивать в каждой волне.

Саморезы необходимо вкручивать в прогиб волны, где лист прилегает к обрешетке

Закрепленная металлочерепица

При необходимости производят резку листов

Шаг 3. Конек лучше начинать монтировать сразу при установке второго ряда, расстояние между листами в этом месте также примерно пять сантиметров. Сам конек можно фиксировать через волну. Если какой-либо саморез держится непрочно, то его выкручивать нельзя. Следует рядом зафиксировать дополнительный, а первый пусть закрывает проделанное в металлочерепице отверстие. Крепится конек длинными саморезами на гребне волны.

Монтаж конька

Настоятельно рекомендуется при покупке металлочерепицы приобретать корректор царапин. С его помощью быстро заделываются механические повреждения лицевого покрытия листа, что увеличивает срок эксплуатации кровли.

Корректор царапин

Применение корректора

Монтаж кровли закончен, устанавливайте водосливную систему.

Монтаж кровли закончен

Вид со стороны ската

Видео – Как сделать двускатную крышу

обзор современных конструкций и способы монтажа

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения.

Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок.

Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Преимущества и недостатки

Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.
4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки.

Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться.

Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Этапы установки

Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни.

Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды.

Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки.

Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером.

Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

Источник: http://KrovlyaKrishi.ru/vidy-krysh/dvuskatnaya/stroitelstvo-mansardnoj-kryshi-svoimi-rukami.html

Двускатная крыша – характеристики и преимущества. Жми!

Крыша дома – это конструкция, которая находится наверху строения. Она придаёт зданию красивый и законченный вид и защищает от солнечных палящих лучей, снега и дождя.

Каждый будущий владелец дома при его возведении хочет, чтобы крыша хорошо переносила все атмосферные невзгоды. Поэтому, прежде чем начинать строительство, необходимо решить, какому виду крыши отдать предпочтение, чтобы она надёжно защищала дом.

В нашей стране почти во всех регионах зима бывает снежной и холодной. Необходимо выбирать такой вид крыши, которая будет отлично противостоять ветру и атмосферным осадкам. Также она должна быть простой в монтаже, иметь хорошую обтекаемость и не протекать во время проливных дождей и оттаивания снега.

Какие бывают формы крыш

Крыши бывают плоскими и скатными. Плоские крыши почти не используются в строительстве домов, так как обслуживание конструкции такой формы будет проблематичным: дождевая вода на ней застаивается, а снег зимой приходится убирать самостоятельно.

Скатные крыши – это практичные конструкции. Атмосферные осадки не скапливаются на их поверхности, так как дождевая вода и снег свободно сходят по скату в водоотвод.

Этот вид крыш очень популярен при возведении индивидуальных домов и коттеджей.

В зависимости от конструкции каркасного элемента скатные крыши имеют следующие формы:

1. односкатная;
2. двускатная, или щипцовая;
3. вальмовая;
4. шатровая;
5. полувальмовая;
6. многощипцовая;
7. мансардная и другие.

Наиболее популярным видом защитных конструкций при строительстве жилых построек считается двускатная крыша.

Она отличается лёгкостью создания и экономическим фактором, так как при возведении данной конструкции обрезки и другие отходы кровельного материала практически отсутствуют.

Ещё наши предки возводили двускатные крыши на домах, которые служили не одному поколению семей.

Типы двускатных крыш

Двускатные конструкции бывают трёх типов:

• симметричная;
• с разными углами наклона скатов;
• ломаная щипцовая (мансардная).

Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.

Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо утеплить мансарду.

Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.

Симметричная двускатная крыша

•  Это наиболее распространённый вариант двускатной крыши при строительстве индивидуальных жилых домов и коттеджей.
• Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.
• При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.
• Отлично подходит для такой конструкции в качестве кровли профнастил – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.

Двускатная крыша с разными углами наклона скатов

Если угол одного ската сделать более 45 градусов, тогда под крышей можно обустроить дополнительное жилое помещение.

При возведении асимметричной двускатной крыши необходимо произвести правильные расчёты, так как нагрузка на стены и основание дома в такой конструкции будет распределяться неравномерно.

Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.

Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.

Ломаная щипцовая, или мансардная крыша

•  Благодаря такой конструкции можно сделать полноценный второй этаж крыши с большими окнами и просторными комнатами.
• В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.
• Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.
• В качестве кровельного покрытия используются металлочерепица и другие материалы.
• Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции.Кроме того, двускатные крыши могут быть частью разнообразных комбинаций. Например, многощипцовая крыша состоит из большого количества:

• ендов;
• фронтонов;
• рёбер;
• щипцов.

Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.

Варианты стропильной системы

•  Стропильная система – это основа любой крыши. Она будет нести все нагрузки, поэтому необходимо делать правильные расчёты перед началом работ.
• Прежде всего определяют высоту конька и угол наклона скатов будущей крыши.
• Учитываются вес кровли, обрешётки, снеговая и ветровая нагрузки.
• Стропильная система двускатной крыши может быть разных типов, которые различаются расположением подпорных элементов, а также крепежей.

Висячие стропила

•  Данный вид стропильной системы используется, когда необходимо сделать лёгкую конструкцию крыши.
• Это может понадобиться, если в доме нет капитальных перегородок, а стропила будут опираться только на боковые стены.

Расстояние между стенами должно быть не менее 6 метров и не больше 14 метров.

Висячие стропила дают большую нагрузку на стены. Для её снижения применяются различные соединительные элементы по горизонтали и диагонали. С их помощью стропила скрепляются между собой. К таким соединительным элементам можно отнести:

• затяжки;
• подкосы;
• бабка;
• ригель.

Наслонные стропила

•  Наслонная стропильная система используется, когда внутри дома есть капитальные стены.
• Монтаж таких стропил намного проще по сравнению с предыдущим вариантом.
• Основной опорной конструкции точкой будет коньковый прогон.
• Перед началом монтажа стропильной системы необходимо на стены уложить гидроизоляцию и установить мауэрлат.

Конструкция двускатной крыши

•  При возведении двускатной крыши сначала необходимо уложить балки перекрытия. Материал для балок выбирают с учётом дальнейшего использования чердака.
• Если в нём планируется сделать помещение для хозяйственных нужд, тогда используют обычные доски.
• Для устройства мансардной комнаты понадобится толстый брус, который будет упираться на несущие стены.
• Балки крепятся между собой при помощи гвоздей.
• Стропильная система – это несущий элемент крыши в виде каркаса, который крепится на перекрытии. Монтаж стропил должен быть грамотным, так как от этого зависит надёжность всей конструкции.

Основные элементы конструкции двускатной крыши.

• Мауэрлат – это «фундамент» крыши, и его часто устанавливают по всей длине несущей конструкции.
• Коньковый прогон крепится на несущие стойки в строго горизонтальном положении. Этот важный несущий элемент должен будет держать вес не только кровли, но и снега, который может скапливаться на крыше зимой.
• Обрешётка выполняется из бруска размером 40 х 40 или 50 х 50. Элементы обрешетки крепятся между собой при помощи гвоздей.
• Установка прогонов и стропил требует проведения тщательных расчётов, ведь погрешности в данном случае недопустимы.

Обрешётка и, соответственно, кровля будут держаться хорошо и служить долго лишь в том случае, если монтаж всех систем выполнен чётко и правильно.

Совет: Не стоит экономить на материале для стропил. Они должны быть сделаны из ровных досок прямоугольного сечения, без трещин, плесени и других признаков порчи.

Преимущества двускатной крыши

К достоинствам такого вида крыши можно отнести:

• Практичность. Если чердачное помещение сделать достаточно просторным, тогда в нём можно устроить мансарду или полноценный чердак для хозяйственных вещей.
• На чердаке или в мансарде можно устанавливать системы отопления и кондиционирования.
• Дождевая вода и снег прекрасно будут сходить с наклонной плоскости такого вида крыши.
• Оригинальный внешний вид. При строительстве можно выбрать схему возведения крыши как с одинаковыми, так и с разными углами наклона.
• Возведение двускатной конструкции не требует применения сложнейших технологических решений.
• Не требует больших денежных затрат во время проведения ремонтных работ.
• Даже неопытный домашний мастер сможет своими руками выполнить возведение такой крыши.
• Данный вид конструкции подходит по стилю любой форме основания.
• Воплощение любых дизайнерских идей в оформление конструкции: выпуклые или вогнутые скаты, различные декоративные элементы, оригинальные башни, арки.

Двускатная крыша, выполненная своими руками, – это отличный выбор для человека, который хочет построить долговечный и практичный дом. Ведь у такой конструкции множество преимуществ и полностью отсутствуют недостатки.

Источник: https://6sotok-dom.com/krysha/dvuskatnaya/raznovidnosti-konstrukciya-chertezhi-i-sxemy.html

Двускатная крыша своими руками, устройство стропильной системы

Популярным и распространенным видом покрытия дома является крыша с двумя скатами. Причинами явного предпочтения являются: достаточно простая технология возведения, скорость монтажа и приятная возможность доказать самому себе, что двухскатная крыша своими руками – реально выполнимая задача .

Нужные материалы, инструменты, желание и необходимые знания помогут справиться с возведением конструкции. Однако перед началом проведения работ следует уделить самое пристальное внимание безупречному расчету всех необходимых параметров – угла наклона, уровня нагрузки, размеров и количества отдельных элементов.

Игнорирование важных требований по безопасности сооружения может привести к плачевным результатам, иногда даже к обрушению кровли.

Особенности конструкции

Прежде, чем приступать к возведению важнейшего элемента своего дома, стоит подробнее узнать, как сделать двухскатную крышу и определиться с первоочередными действиями. Для этого нужно досконально знать, что собой представляет стандартная конструкция двускатной крыши.

Несущими элементами ее служит  мауэрлат , призванный распределять нагрузку на стены, и опирающаяся на него система – стропильные ноги, конек, прогоны, стойки, подкосы, ригели, обрешетка. Каждый элемент выполняет определенную функцию, а в комплексе они представляют устройство двускатной крыши.

Стропильная система двухскатной крыши бывает 2-х типов – наслонной и висячей . Первый вариант выбирается при наличии внутренних несущих стен (или опор) и величине пролета 10 метров и более. Наслонные стропила нижними концами опираются на наружные стены, а средней частью – на опору.

Второй (с висячими стропилами) применяется, если расстояние между опорами не превышает шести – девяти метров. В этом случае опорой для стропил служат боковые стены. Чтобы возникающая при этом распирающая нагрузка не нанесла вред стенам, используют скрепляющую стропильные ноги затяжку.

Чаще всего используется двускатная кровля, где балки стропил упираются в жесткую опору боковых стен и являются сторонами равнобедренного треугольника. Дополнительная консольная часть –  кобылки, исключают попадание осадков на стены строения.

Лучшим материалом для элементов стропильной системы двускатной крыши является хвойная древесина. Она достаточно легка в обработке и доступна по цене. В отличие от металлической конструкции, деревянная имеет меньший вес и позволяет возвести двускатную крышу своими руками.

Размер бруса зависит от нескольких параметров – длины стропильных ног, угла установки, нагрузок непогоды и собственно крыши, выбранного материала для кровли. Чаще используют брус шириной 10-15 см и толщиной 5 см при длине стропильных ног не больше 6 метров. Расстояние между стропилами в этом случае обычно составляет в среднем 1 метр.

Если вместо бруса вы отдали предпочтение доскам, то их параметры должны быть 50 х 150 мм или 60 х 200 мм, а расстояние между стропильными ногами уменьшается до 0,6-1,0 м.

Мауэрлат должен безупречно выполнять роль основания, поэтому для него выбирают брус с сечением от 10 х 10 см до 20 х 20 см. На этапе проектирования очень важно просчитать все нагрузки, и с учетом полученных результатов планировать размещение стропил и других элементов системы.

Основные преимущества

Дом с двускатной крышей – идеальный выбор для возведения конструкции самостоятельно. Такое устройство надежно и практично, обладает отличными эксплуатационными характеристиками, позволяет избежать применения слишком сложных элементов и существенно сэкономить на простоте конструкции.

Возможность изменения угла наклона и высоты кровли предоставляет возможность создавать различные дизайнерские решения с учетом климатических условий и общего стиля здания. К достоинствам выбора популярной конструкции следует отнести:

• функциональность – под крышей можно обустроить стильную и уютную мансарду, чердачное помещение;
• скорость монтажа – для возведения простого каркаса не нужна подъемная техника, с работой можно справиться самостоятельно в довольно сжатые сроки;
• практичность и надежность – при условии правильно выбранного угла наклона скатов дождевая вода и снежный покров не задерживаются на крыше. Как результат – отсутствие протечки и долговечность служения конструкции;
• доступная стоимость – использование недорогих материалов позволяет сэкономить на стропильной системе;
• эстетичность и возможность применения нестандартных решений.

Типы двускатных крыш

Две наклонные плоскости и фронтоны с боков – самая простая система обустройства крыши. Однако многие стремятся разнообразить ее и придать жилищу нотку индивидуальности. Если вы чувствуете в себе силы немного усложнить задачу и создать дополнительный комфорт, можно выбрать одну из разновидностей стильных решений покрытий здания:

• стандартная классическая двускатная крыша – с мансардой или без, самый простой вариант;
• двускатная крыша с разными скатами – интересная конструкция для дополниьтельных хозяйственных пристроек или гаража, часто предполагает дополнительное жизненное пространство в виде просторной мансарды или большого чердака;
• асимметричная – у нее смещен центр, чердак получится не очень просторным, зато визуальная привлекательность строения увеличивается в разы;
• ломаная – расположение скатов на различных уровнях. Прекрасный вариант, однако, воплотить его в реальность самостоятельно довольно сложно.

Угол уклона двускатной крыши

Одним из важнейших условий правильного функционирования двускатной крыши является выбор угла наклона . Этот показатель находится в диапазоне 20°- 45°, а иногда и выходит за эти рамки. В среднем крыши с двумя скатами проектируют под углом от 35-40 градусов.

При расчете следует учитывать многие факторы – климатические условия, материал кровли, общую конструкцию здания.

Слишком маленький уклон не обеспечивает схождение снега и сток воды, чрезмерно большой – увеличивает давление ветра.

Правда, во втором случае проблема решаема – нужно просто принять меры по усилению обрешетки и стропил. Но если дом находится в зоне постоянных сильных ветров, лучше сделать уклон более пологим.

Если же зимы в вашем регионе долгие и щедрые на осадки, бороться со снежным покровом стоит увеличением угла наклона до 45°. Однако необходимо еще учесть вид материала, который вы облюбовали для будущей крыши – профнастил, шифер, металлочерепицу или мембранные покрытия.

Практическая деятельность начинается с установки мауэрлата и последующего монтажа системы стропил . Подробно рассказать обо всех этапах установки и крепления ее элементов следует в отдельной статье.

На первый взгляд монтаж стропил двускатной крыши не сложен. Но следует помнить об основных составляющих успешного результата – предварительном проектировании, тщательном расчете и четком понимании, как построить двухскатную крышу.

Вникнув в основные нюансы и воспользовавшись подсказками профессионалов, вы с легкостью справитесь с возведением конструкции, и даже привлекательный вариант двухскатной мансардной крыши не вызовет особых затруднений.

Источник: https://kalk.pro/articles/roofs/stropil-naya-sistema-dvuhskatnoj-kryshi/

Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши

По сути двускатная крыша – это два ската, которые скреплены под определенным углом.

А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:- Традиционную симметричную.- Несимметричную, с разным углом скатов.

Ломанную, с преломлением скатов посередине.- Двускатную крышу с коньком не по центру здания.И их интересные комбинированные варианты.

Веками проверенная классика: от 30 до 60 градусов

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник.

острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания.

А уже от самого угла зависят функциональные особенности такой крыши.Двускатная крыша, в зависимости от углов скатов, бывает таких видов:- Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.- Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.

Остроконечная с углом наклона 60 градусов. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.- Ломанная со скатами разных углов: 30 и 60 градусов.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами.

А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.
Скаты разной длины: для дополнительных пристроекДа, такая крыша смотрится необычно.

Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.Суть такого вида крыши в том, что у неё один скат заметно длинее другого.Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: всё для уюта мансарды

В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс.

Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:- На скатах довольно сложно сделать качественные мансардные окна.

Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.- На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.- Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.

Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.- Утеплить такую крышу гораздо сложнее, чем ломанную.Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:Или вот такие ломанные-переломанные:Ассиметричная крыша: дизайн и практичностьВ основе ассиметричной крыши, преломление которой идет по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая.

Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.Необычное “ломанное” внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами.

Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила.

Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать.

А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.

Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:- Одноуровневые мансардные крыши – самые простые в плане устройства.

Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум.- Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневых крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта “Дом Дока” готова построить для вас крышу любой сложности.

Источник: https://domdoka.satom.ru/articles/308086-vozmozhnye-vidy-dvuskatnyh-krysh-obzor-vidov-konstrukcii-dvuskatnoy-kryshi/

Двухскатная крыша: плюсы и минусы, разновидности (ломаная, симметричная, ассиметричная, с мансардой), элементы

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции.

Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной.

Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации.

В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять.

Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений.

Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости.

При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов.

Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю.

И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов.

Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата.

Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях.

Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие.

В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли.

Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена.

Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Источник: https://roofs.club/kryshi/dvuhskatnaya-kryisha-foto.html

Виды двухскатных крыш

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши.

Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш.

Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли.

В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

• Традиционный симметричный вариант.
• Сложная разноуровневая крыша.
• Ломаные скаты с преломлением посередине.
• Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения – их оригинальные комбинированные варианты. У каждого вида крыши – свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

• Его скаты хорошо отводят любые атмосферные осадки.
• На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
• Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
4. Ломаный вариант исполнения – щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

Сложная разноуровневая кровля

• Сложная разноуровневая крыша – оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много.
• Главное – возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок.
• Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.
• Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним – треугольник, по бокам еще два треугольника.

Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно.

Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

• На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
• Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
• Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
• Обыграть острые углы в интерьере практически невозможно.
• Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого.

Сделать расчеты подобной конструкции довольно сложно, главное – правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования.

Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови – возможность устанавливать в мансарде полноценный балкон.

Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство.

Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня – не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? – Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него.  Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное – правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это – залог долговечности крыши.

Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта.

Источник: http://bouw.ru/article/vidi-dvuhskatnih-krish

разновидность форм, стропильная система, расчет

Компромиссы и хитрости

Желание организовать под крышей жилое помещение часто противоречит значениям ветровой нагрузки в регионе строительства. В этом случае есть красивое решение, часто реализующееся на Кубани, а также в южных полустепных регионах – возведение асимметричной двускатной крыши, ориентированной самым пологим скатом вдоль господствующего направления «розы ветров». Второй скат, более крутой, обеспечивает приемлемую высоту и объем мансарды, а пологий отвечает за то, чтобы крышу попросту не сдуло.

Зачастую требования к крыше, учитывающие снеговую нагрузку, вступают в противоречия с финансовыми возможностями владельца здания. Чем выше угол наклона крыши, тем больше ее площадь, тем больше материалов потребуется для ее монтажа. В этом случае можно пойти на компромисс – выбрать минимально возможный угол наклона, исходя из СП «Нагрузки и воздействия», и оборудовать кровлю качественной системой снегозадержания.

Стропильная система двускатных крыш

Для двускатных крыш чаще всего используют наслонные стропила, которые одним концом опираются на мауэрлат, а другим – на коньковый брус. Такая система проста в установке и требует меньше пиломатериала, однако, пригодна она только для небольших по размеру крыш или для зданий, имеющих внутренние несущие стены. Перекрыть огромный пролет без внутренних перегородок с помощью этой технологии невозможно. Другой недостаток – наличие распирающей силы, действующей на стены здания. Если вес крыши велик, а толщина стен недостаточна – они могут просто разъехаться. Чтобы нейтрализовать этот недостаток применяют разнообразные безраспорные схемы, но лучший вариант – это использование висячих стропильных систем. Конструктивными элементами при этом становятся не отдельные стропильные ноги, а треугольные фермы. Основанием треугольника является затяжка – балка, работающая на растяжение. Стороны треугольника образованы стропилами, берущими на себя нагрузки изгиба. Монтировать такую систему сложнее, так как приходится поднимать на крышу сборные конструкции, а не отдельные элементы, но часто – это единственный выход!

Существуют и комбинированные решения, особенно в случае ломаных мансардных крыш. Нижний скат может формироваться с помощью наслонных стропил, а верхний – с помощью висячих.

Стропильная система ломаной мансардной крыши (комбинированная)

Расчет двускатной крыши

Проектирование и монтаж даже простой крыши лучше доверить профессионалам, это поможет избежать разочарования и переплат. Самостоятельно можно рассчитать только основные параметры, такие как площадь крыши и общий вес кровельного «пирога», а все, что касается сечения и шага стропил, количества дополнительных элементов, в общем, все, от чего зависит безопасность постройки – должно рассчитываться квалифицированным специалистом и только им! Ниже приведены лишь основные принципы расчета.

• В простейшем случае скаты имеют прямоугольную форму, а значит, площадь крыши определяется умножением длины стропила (с учетом карнизного свеса) на длину стены вдоль ската. Не забудьте умножить этот параметр на два – крыша ведь двускатная!
• Для определения общего веса кровельного «пирога» нужно суммировать удельный вес всех используемых материалов – от древесины обрешетки до конечного кровельного покрытия.
• Зная геометрические параметры «коробки» дома, а также угол наклона крыши или высоту конька, можно легко рассчитать длину стропил. К полученному значению нужно прибавить длину карнизного свеса, если он будет формироваться выступающими за плоскость стен стропилами, а не отдельными элементами – «кобылками».

При увеличении угла наклона ската растет и длина стропила. Чтобы сделать конструкцию достаточно прочной, проектировщик, скорее всего, заложит в смету пиломатериал большего сечения. При этом, чем круче крыша, тем меньше снеговая нагрузка, а значит, можно увеличить расстояние между стропилами без потери прочности. Так что увеличение сечения стропил не всегда приводит к удорожанию проекта.

Грамотно спроектированная двускатная крыша, смонтированная специалистами из качественных материалов, будет украшать ваш дом долгие годы!

Устройство стропильной системы двухскатной крыши своими руками

• Автор: Золотые руки веб-мастера

• Опубликовано: 14.02.2019 12:57

• Просмотров:

• Время чтения (минуты): 1

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
• укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Конструкция двухскатной крыши: особенности, преимущества и недостатки

Двускатные кровли наиболее часто возводятся при каркасном и малоэтажном строительстве.

Крыша с двумя скатами – это треугольная конструкция, которая состоит из стропил, балок, кровли.

Она достаточно проста: это две наклонные плоскости (скаты), которые опираются на расположенные друг против друга стены. В нее входят также два торца треугольной формы – фронтоны. Если здание обладает значительной площадью, а кровля достаточно высокая, подкровельное пространство часто используется в качестве жилого помещения. Речь идет об устройстве мансарды.

К очевидным достоинствам конструкции можно отнести легкость, практичность и доступность в плане цены.

Это одна из самых популярных разновидностей крыш. Ее можно смонтировать даже самостоятельно, причем за довольно короткий срок.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

Выполняем утепление двухскатной крыши по всем строительным правилам.

В чем преимущества и недостатки мягкой кровли тегола читаем в статье.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

Основные элементы

Основные элементы крыши с двумя скатами включают в себя:

• стропила;
• мауэрлат;
• обрешетку;
• несущую часть;
• горизонтальные ребра;
• ендовы;
• стойки;
• свесы;
• гидроизоляцию;
• теплоизоляцию.

Стропила (или стропильные ноги) – одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

При устройстве кровли используются наклонные, скользящие и висячие стропила.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли. Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

Разновидности кровли с двумя скатами

Данный тип крыши может иметь два типа скатов:

• ровные;
• ломаные.

Ровные являются традиционным решением. Они достаточно просты как с точки зрения монтажа, так и с позиции дальнейшего обслуживания и ремонта.

Ломаные скаты имеют необычную форму. Возводить их намного сложнее.

В обоих исполнениях скаты располагаются под некоторым углом по отношению друг к другу. Кровля представляет собой замкнутый в верхней части (при помощи конька) треугольник.

Максимальной экономичностью (с точки зрения расхода материалов) отличается крыша с углом уклона в диапазоне от 35 до 40 градусов. Данная величина угла обеспечивает оптимальное распределение общей нагрузки.

• Минусом кровли с указанной величиной наклона является невозможность использования чердака в качестве жилого помещения.

Для увеличения площади подкровельного пространства с целью обустройства дополнительной комнаты можно выбрать ломаную разновидность, для которой характерно наличие пологой верхней части, в то время как нижняя половина будет с резким уклоном.

Разбираемся как осуществить ремонт крыши дачного дома своими силами.

Подробности сооружения фронтонов крыши дома представлены здесь.

Из статьи https://rooffs.ru/metallicheskaya/profnastil/kreplenie-na-kryshu.html вы узнаете о технологии крепления профнастила на крышу.

Указанная конструкция создает довольно обширное помещение чердака под кровлей. При утеплении и устройстве гидроизоляции его можно переделать в мансарду. Естественно, конструкция системы стропил при этом имеет свою специфику.

Основными разновидностями двускатных крыш являются:

1. Ломаная

2. Симметричная

3. Несимметричная

Из названных трех видов первый является более традиционным. Его основой является равнобедренный треугольник.

Симметричную двускатную выбирают в случае, когда запланировано использование помещения чердака в качестве мансарды, поскольку именно данная разновидность создает обширное подкровельное пространство.

В несимметричном варианте конек расположен не строго по центру, а с определенным смещением. Эта особенность придает конструкции несколько экстравагантный вид, хотя эксплуатируемое чердачное помещение при этом значительно сокращается.

Есть несколько других видов двускатных крыш

Очень необычно смотрится разноуровневая кровля. Она представляет собой ломаную структуру, скаты которой, в отличие от остальных вариантов, не соединены в коньке, а заканчиваются на разных уровнях. Эта особенность придает зданию индивидуальность, однако возведение конструкции требует высокого уровня профессионализма.

Двускатная полувальмовая крыша – при поверхностном взгляде кажется аналогичной простой щипцовой, однако имеет свою “изюминку”, которая заключается в использовании скошенных элементов по концам конька. Ее составным частями являются выполненная в стандартной форме двускатная конструкция и трапециевидная нижняя часть.

Эта особенность четко выделяет грань между этажами и позволяет получить оригинальный внешний вид. Данный тип подойдет для небольших по площади домов.

Полувальма является идеальным решением для регионов с сильными ветрами, поскольку относительно низкие скаты защищают фронтон здания от порывов ветра и от воздействия влаги.

Угол наклона

При возвведении таких конструкций необходимо грамотно рассчитать угол уклона.

Минимальная величина угла рассчитывается с учетом особенностей кровельных материалов и воздействия факторов окружающей среды.

Например, для шифера минимальный угол составляет достаточно большую величину. Это связано со следующим обстоятельством: при “низком” устройстве шиферной кровли ветровая нагрузка усиливается в несколько раз, что способствует также проникновению под листы влаги. В итоге кровля отсыревает и начинает разрушаться, как и сам шифер, поскольку из-под него влага испаряется с трудом. При несоответствующем материалу угле наклона во внутреннем помещении начинает развиваться плесень и грибок, что делает здание опасным для проживания.

Ниже приводится рекомендуемая минимальная величина угла при выборе некоторых кровельных материалов:

1. Шифер, черепица – минимум 22 градуса. При меньшей величине осадки проникают внутрь через точки стыков.

2. Металлочерепица – 14 градусов. Влага не может проникнуть под нее, но данный материал отличается неустойчивостью по отношению к сильным ветрам, во время которых он может деформироваться или вообще оказаться сорванным (сокращение угла приводит к увеличению вентиляционного подкровельного зазора, в который воздушные потоки проникают совершенно беспрепятственно).

3. Профилированные листы – 12 градусов. При использовании этого покрытия рекомендуется тщательно промазать все стыки герметиком.

4. Рулонные материалы – 5-15 градусов: конкретная величина определяется в зависимости от количества слоев: при применении трех- или четырехслойного материала угол составляет 5 градусов, при 1 или 2 слоях величина должна быть в пределах 10-15 градусов.

5. Ондулин – наименьшая величина: 6 градусов. Данное покрытие занимает одну из первых строк по степени надежности (для конструкций с маленьким уклоном скатов).

Значение имеют и климатические особенности региона. Так, при сухом климате двускатную кровлю можно устраивать под небольшим углом.

При большом количестве осадков величина возрастает – вплоть до 60 градусов: на крутой кровле не скапливаются дождевая вода и масса снега.

Значение имеет также частота и сила ветра в зоне строительства. В районах с сильными ветрами целесообразно возводит кровли с небольшим углом наклона для сокращения оказываемой на конструкцию нагрузки.

Стропильная конструкция двускатной крыши и ее виды

К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Название “висячие” эти детали получили из-за особенностей крепления. Края стропильных ног опираются на стены и кровельный конек.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Преимущества двускатных крыш

• 1. Простота и быстрота устройства.
• 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
• 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
• 4. Возведение этой конструкции не требует особого оборудования или техники.
• 5. При выборе соответствующего угла осадки не задерживаются на скатах.
• 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
• 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
• 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

Недостатки

• 1. Угол наклона, высота кровли зависят от общей площади дома. Значительные размеры требуют расхода большого количества строительных материалов.
• 2. При переоборудовании подкровельного пространства в мансарду должна быть увеличена общая высота конструкции, а также количество стропил. При этом они непременно дополнительно усиливаются. В результате значительно увеличиваются финансовые расходы.
• 3. Мансарда должна быть оснащена слуховыми окнами, что усложняет конструкцию кровли.

ВЫВОДЫ:

• Двускатная кровля проста, надежна и практична.
• Она состоит из двух расположенных под определенным углом скатов и двух треугольных торцов.
• Скаты могут быть ровными или ломаными.
• Различают несколько видов двускатной кровли: ломаную, симметричную, асимметричную.
• Угол наклона выбирается в зависимости от типа кровельного материала и погодных особенностей конкретного региона.
• Основной деталью всей конструкции является система стропил – легкая и одновременно прочная.
• Используют два вида стропил: наслонные и висячие.
• Основными плюсами кровли с двумя скатами являются функциональность, простота монтажа и надежность.
• Главный минус: усложнение конструкции и увеличение затрат при устройстве мансарды.

Как провести расчет стоимости строительства двухскатной крыши смотрите в видео ролике.

* Двускатная крыша (Домашняя) — Определение

Треугольная часть стены между парой стропил на конце крыши называется фронтонным , фронтонной стеной или фронтонным концом , хотя два последних часто относятся ко всей стороне здания, включая фронтон и стена под ним.Некоторые источники различают открытую двускатную крышу , где фронтон и стена под ней представляют собой единый сложный элемент, и прямоугольную двускатную крышу с четким разделением между фронтоном, который образует одну часть с каркасом крыши, и стеной под ней. Это. Другой тип — это скрещенная двускатная крыша , в которой две секции двускатной крыши расположены перпендикулярно и соединены вместе. В Германии или Нидерландах используется термин wimperg , который относится к декоративному фронтону с узором над окнами или порталами, известным в основном из готической архитектуры и соборов.

Пошаговое руководство Как построить домик

Хотите узнать больше о том, как построить двускатную крышу? Вас вообще интересуют деревянные конструкции своими руками? Ознакомьтесь с книгой «Как построить крошечный дом», руководством, полным полезной информации, инструкциями, иллюстрациями и фотографиями, можно заказать в печатной версии или в электронной книге здесь.

Вам нужно разрешение на строительство? Нажмите ЗДЕСЬ

Что лучше для вас?

Всю зиму я рассматривал и планировал наш новый сарай для хранения вещей, но задавался вопросом, какой стиль лучше всего подойдет нам, сарай с двускатной крышей или сарай с двускатной крышей.Где вы живете, и ваш тип погоды часто помогает вам решить, какая односкатная крыша лучше всего подходит для вас

Как выбрать односкатную крышу? Большинство навесов для хранения на открытом воздухе построено с двускатной или двускатной крышей. Двускатные крыши имеют гораздо более простую конструкцию, подходящую для любых погодных условий. Крыши Gambrel, которые часто называют «амбарными» крышами, предлагают больше стеллажей и места для хранения наверху.

Давайте посмотрим на преимущества (плюсы) и недостатки (минусы) складских навесов с двускатной крышей и двускатной крышей.Они похожи друг на друга, но в каждом стиле есть свои отличия.

Навесы на крышу Gambrel
