Кровли конструктив: Конструкция кровли и её особенности

Конструкция озелененных кровель

Озеленённые кровли пользуются большой популярностью в Европе, но в последнее время всё чаще их можно встретить и у нас. Благодаря им внешний вид здания будет действительно неповторимым. Притом от осадков они защищают ничуть не хуже, чем покрытия из любого другого кровельного материала.

Озеленённая кровля – это многослойная конструкция, состоящая из посаженных в специальный грунт растений, дренажновлагонакопительных, фильтрующих и защитных элементов. Конструкцию располагают поверх стандартного «пирога» крыши, включающего в себя пароизоляцию, утеплитель и гидроизоляцию. Крыша может быть как плоской, так и скатной с рекомендуемым уклоном до 25°. Озеленённая кровля обладает существенным весом, а потому понадобится усиленное основание под неё. Различают два типа таких кровель – с экстенсивным и интенсивным озеленением. Первые предполагают посадку устойчивых к засухе низкорослых многолетников с небольшой корневой системой (седумы разных видов, газонные травы, тимьяны, гвоздики, ирисы и др.

Распространённая ошибка при устройстве зелёной кровли – отказ от специального субстрата, вместо которого укладывают обычный дёрн или грунт. Аргументируется такое решение тем, что дренажно-накопительная мембрана сможет удержать достаточное количество влаги и позволит растениям перенести засушливый период. Однако влагонакопление в профилированных мембранах несопоставимо с количеством воды, содержащейся в субстрате. Поэтому правильным будет применение субстрата, произведённого по соответствующей рецептуре, в сочетании с дренажной мембраной высокой прочности и фильтрующим геотекстилем, приваренным к её выступам (например, DELTA-TERRAXX). Такая система позволит отвести из субстрата избыточную воду (талую или дождевую), но при этом сохранить необходимый запас влаги для подпитки растений

Рассмотрим «пирог» зелёной кровли. Если гидроизоляция устойчива к прорастанию корней (специальные мембраны – битумно-полимерные, из ПВХ, ЭПДМ, ТПО и др.), то поверх неё укладывают слой толстого геотекстиля 2 (плотностью не менее 400 г/м ) с нахлёстом полотен около 100 мм, задача которого – защитить гидроизоляцию от механических повреждений при монтаже вышележащего слоя «пирога». Если гидроизоляция неустойчива к прорастанию корней (обычные наплавляемые битумные или битумно-полимерные материалы), то поверх неё сначала настилают полимерные плёнки (в один-два слоя с проклейкой нахлёстов или с увеличенным до 500 мм нахлёстом полотен) для защиты от прорастания корней, а затем – геотекстиль. После чего укладывают дренажновлагонакопительный или дренажный элемент, одновременно являющийся основанием для субстрата. В этом качестве чаще всего используют профилированные мембраны из полиэтилена высокой плотности (например, материалы DELTA-FLORAXX и DELTATERRAXX от DORKEN, Германия). Такие мембраны лёгкие и тонкие, но притом они обладают высокой прочностью на сжатие, что позволяет им без деформации выдерживать значительный вес субстрата.

Мембраны выпускают в виде рулонов шириной, как правило, 2 м. Настилают их с нахлёстом около 100 мм. Желательно использовать материалы, у которых геотекстиль выступает за края профилированного полотна. Это позволит при монтаже перекрыть геотекстилем стыки соседних полотен, тем самым надёжно защитив мембрану от заиливания. На скатных крышах поверх мембран устанавливают каркас того или иного типа (например, в виде деревянных брусков сечением 50 х 50 мм, закреплённых с интервалом 500–600 мм), который будет удерживать субстрат от сползания. В тех же целях необходимо усиливать карнизный свес – деревянным брусом и пр.

Верхний слой озеленённой кровли – грунт. В качестве него используют облегчённые субстраты на основе минералов, смешанных с удобрениями. Состав субстратов различается в зависимости от типа кровли (экстенсивная, интенсивная), вида произрастающих на ней растений: варьируется показатель кислотности рН, количество органических веществ. После укладки субстрата высаживают растения.

Кровельные конструкции — Журнал Кровли

На рынке кровельных материалов России уже несколько лет как прижилось выражение «кровельный пирог». Однако многие либо не понимают, что за этим стоит, либо знают лишь основные варианты конструкций «пирога» без их разновидностей. Попробуем раскрыть эту тему несколько шире, обратившись к стандартам, принятым в Европе.

Использование и требования

Элементарная функция любой кровельной конструкции – защита от осадков в виде дождя, снега, талой воды и льда. Несущая конструкция кровли должна также выдерживать ветровые и снеговые нагрузки, а кроме того, и эксплуатационную нагрузку, возникающую при передвижении по ней людей во время проведения ремонтных работ. К задачам кровли относится и защита от огня. Простое использование чердачного пространства требует защиты от проникающего через кровлю снега и грязи. При более требовательном использовании должна быть также обеспечена защита от жары и холода и шумового воздействия.

Конструктивные принципы

Сегодня существуют технические возможности для того, чтобы реагировать на самые разнообразные требования, предъявляемые к кровле, целым комплексом конструктивных решений, которые можно точно согласовать между собой. Конструктивные принципы заключаются в том, чтобы реализовать выполняемые кровлей задачи в каждом слое конструкции.
Современное состояние кровельной техники может быть определено следующей градацией:

• Однослойные конструкции, которые отводят поступающую влагу и сырость только через один слой кровельного покрытия
• Двухслойные конструкции, которые подразумевают создание дополнительного защитного слоя с помощью подкровельной мембраны или нижней защитной кровли.
• Конструкции из трех и более слоев, в которых различные изоляционные слои разделены вентиляционными слоями.
• Кровельные сэндвич-панели / модульные конструкции, которые интегрируют в одном элементе все строительно-физические требования.

Этот подход – реагировать на разнообразные требования с помощью создания различных слоев – кажется логичным и целесообразным, но он связан с определенными дополнительными затратами при монтаже. Большее количество слоев увеличивает количество необходимых примыканий и, тем самым, количество источников возможных дефектов. Принцип модульной конструкции помогает решению этих проблем. Рассмотрим проблематику вентилируемых и невентилируемых конструкций.

Термины и определения

Вентилируемые крыши – вентилируемая теплоизоляция (крыши с двухслойной вентиляцией)

Под вентилируемыми кровлями понимаются вентиляционные воздушные слои, которые расположены непосредственно над изоляцией. Более точно можно обозначить эти конструкции как «вентилируемая теплоизоляция».

Невентилируемые кровли – невентилируемая теплоизоляция (крыши с однослойной вентиляцией)

Непосредственно над теплоизоляцией вентилируемый воздушный слой отсутствует. Это означает, что на поверхность утеплителя уложена диффузионная мембрана или сплошной деревянный настил с диффузионной мембраной.

Временная кровля

Временная кровля (гидроизоляционный слой) монтируется перед укладкой кровельного материала и может продолжительное время защищать здание от атмосферных осадков до момента покрытия кровли. После этого она образует с кровельным материалом один конструкционный элемент.

Нижняя кровля

Под нижней кровлей понимается самостоятельный гидроизоляционный слой, который и без верхнего кровельного покрытия представляет собой водонепроницаемую кровлю.

Покрытие и изоляция

Под покрытием понимается укладка элементов со свободным нахлестом, под изоляцией – водонепроницаемое склеивание или сварка полотен. Таким образом, в контексте временной и нижней кровли можно еще более точно разграничить понятия «временной кровли» и «временной изоляции», так же как и понятия «нижнего настила» и «нижней изоляции».

Вентилируемые – невентилируемые

Правила Немецкого союза кровельщиков рекомендуют выполнять мансардные помещения как «вентилируемые конструкции», т.е. с вентилируемой (сверху) теплоизоляцией. Однако замечено, что в кровельных пространствах, подверженных различным климатическим воздействиям, теплый влажный воздух перемещается от нагретой части кровли в более холодные области кровельной конструкции, находящиеся не с солнечной стороны, и там отдает влагу (до 100 г/м2 за 24 ч). Это особенно проявляется в тех случаях, когда гидроизоляционный слой над воздушной прослойкой способен впитать лишь небольшое количество влаги (например, гладкие подкровельные пленки), так что накопленная конденсационная вода пропитывает находящуюся ниже теплоизоляцию.

Вентилируемая изоляция

С того времени как был установлен описанный выше факт, проверенная временем вентилируемая конструкция оценивается более критично.

Вентилируемая изоляция по-прежнему имеет право на существование благодаря следующим безусловным преимуществам:

• Летняя теплоизоляция может быть улучшена благодаря отведению нагретых воздушных масс по нижнему вентилируемому каналу.
• Поступающая влага, будь то просачивающаяся по причине обильных осадков вода, конденсат, возникающий при резком падении температуры на нижней части настила, или же просочившаяся сквозь пароизоляцию и изоляционный слой влага, из внутреннего простран-ства конструкции может быть отведена за счет конвективного движения воздуха в нижнем зазоре
• Вентилируемые конструкции вносят свой вклад в снижение негативных последствий ошибок и различного рода происшествий при проведении работ, особенно при укладке пароизоляции и выполнении ее примыканий.
• Дощатый настил, который зачастую размещается над воздушным слоем, улучшает шумоизоляцию крыши.

Однако следует назвать и недостатки вентилируемой изоляции:

• Большая потеря тепла из-за потока воздуха над минеральным утеплителем с открытыми порами, что требует большую толщину теплоизоляционного материала.
• В случае межстропильной изоляции зависимость высоты стропил от суммы высот изоляционного материала и воздушного слоя может привести к чрезмерному увеличению размера стропил.
• Воздушный зазор можно считать «влажным» из-за попадания в него влажного внешнего воздуха, особенно в летний период. Кроме этого, через открытый нижний зазор в конструкцию могут проникать вредные насекомые, поэтому необходимо применение химической защиты дерева.
• Обеспечение достаточной вентиляции над крупными проходными элементами (окна, трубы, дормеры), а также в области хребта и ендовы связано с большими трудозатратами.
• Необходимые для поддержания вентиляции нижнего зазора входные и выходные отверстия также предполагают большие трудозатраты.
• При интенсивной вентиляции нижнего зазора увеличивается риск конвективного проникновения теплого и, следовательно, влажного воздуха из внутреннего помещения в утеплитель, что может привести к повышенной конденсации пара.
• Через нижний вентиляционный зазор происходит постепенное засорение утеплителя пыльцой, копотью и пылью, что может способствовать повышенному влагонакоплению в теплоизоляционном слое.

Холодные (чердачные) крыши

Конструкции без теплоизоляции применяют в чердачных помещениях или строениях, не предназначенных для проживания (например, склады). Подкровельная пленка или подкровельный слой могут задерживать ветер, грязь и задуваемый снег. Нижняя кровля еще более функциональна, нежели подкровельная пленка. При ее использовании допустимо немного отклониться в меньшую сторону от нормативных показателей наклона кровли. В зимнем домостроении нижняя кровля выполняет ценную функцию, когда из-за погодных условий основное кровельное покрытие еще не может быть уложено. В некоторых климатических зонах гидроизоляционныхсвойств деревянного настила вместе с лежащим на нем гидроизоляционным полотном уже достаточно. С помощью такой конструкции можно также удовлетворить требования в отношении простой звукоизоляции.

Изоляция над несущей конструкцией (утепление над стропилами)

У этой конструкции много преимуществ. Несущая конструкция видна из внутреннего помещения, она подвержена лишь небольшим колебаниям температуры и влажности. Теплоизоляционный слой проходит без прерываний по всей площади стропил, а толщина его может выбираться независимо от несущей конструкции. Еще одно преимущество этой конструкции состоит в том, что пароизоляция может быть уложена на одном уровне и непрерывно. Вентиляционное пространство создается контробрешеткой необходимой толщины. Однако при использовании минеральной ваты, как правило, требуется монтаж опорной конструкции для контробрешетки. Эти прогоны прерывают теплоизоляцию, и должны поэтому быть изготовлены из слабо проводящего тепло материала. Создание дополнительного прогонного слоя, выполняемого обычно из дерева, связано с определенными материальными затратами. При такой конструкции оптимально применение прочного утеплителя из полиуретана или пенополистирола. Общая высота конструкции крыши с утеплением над стропилами является наибольшей из всех существующих. Особые требования предъявляются к пароизоляционному слою: он обязательно должен быть нескользкими выдерживать высокие сосредоточенные механические нагрузки, связанные с перемещением кровельщиков по пленке в ходе работ. Поэтому ведущие производители создают специальные продукты для таких крыш.

Изоляция между несущими элементами (утепление между стропилами)

Несмотря на то, что высота всей конструкции в этом случае может быть сокращена, полностью функциональной конструкция будет только тогда, когда высота стропильных ног будет значительно выше, чем необходимая толщина теплоизоляции. Это связано с тем, что стропильные ноги потенциально являются мостиками холода. Чем больше сечение стропил и меньше шаг их установки, тем выше тепловая неоднородность конструкции и больше потери тепла. При использовании двухслойной схемы вентиляции высота стропильных ног должна выбираться с учетом необходимой высоты вентиляционного зазора между утеплителем и гидроизоляционной пленкой. Необходимо также учитывать особенности укладки пленки – с провисом или натягом. Данная конструкция остается наиболее распространенной, она подходит и для нового строительства, и для реконструкций. Недостаток ее заключается в том, что изоляционный слой полностью прерывается стропильными ногами, а также велик риск конвективного переноса влажного воздуха из мансарды в конструкцию крыши. Чем интенсивнее вентиляция в нижнем зазоре, тем выше риск увлажнения теплоизоляции проникающей из теплого помещения парообразной влагой.

Изоляция между и под несущей конструкцией

Эта конструкция весьма надежна и проста в устройстве. Как правило, она применяется при новом строительстве, когда высота стропильной конструкции недостаточна, а требуемая высота всей конструкции крыши должна быть как можно меньшей. Для крепления пароизоляции и внутреннего отделочного слоя необходима дополнительная подконструкция. Внутренний слой утеплителя обычно укладывается между каркасными брусками / профилями внутренней отделки, перекрывая стропильные ноги и значительно снижая риск образования мостиков холода. Если в качестве внутреннего слоя применяются плиты из базальтовой ваты, то они служат также дополнительной пожаробезопасной изоляцией несущей стропильной конструкции.

Изоляция под несущей конструкцией

Если высота имеющейся несущей конструкции слишком мала, теплоизоляция должна быть расположена под несущей конструкцией. Утеплитель должен быть достаточно прочным и подходить для крепления пароизоляции и внутренней отделки, иначе он будет прерываться каркасной подконструкцией под отделку. Необходимо также принимать во внимание потерю объема внутреннего помещения, так как вся конструкция довольно высока. Одним из существенных недостатков такой конструкции является расположение всех несущих элементов во внешней среде с переменной температурой и влажностью. Новые требования к вентиляционному сечению для вентилируемых кровельных конструкций (не требующих подтверждения расчетами) содержатся в новой норме DIN 4108, так же как и указание на максимальное сопротивление теплопередаче внутреннего слоя в 20% от всей конструкции (утеплителя, расположенного перед пароизоляционным слоем со стороны теплого помещения).

Невентилируемая изоляция (полная теплоизоляция стропил / однослойная схема вентиляции)

Недостатки вентилируемых конструкций соответствуют преимуществам невентилируемых утепленных конструкций:

• Отсутствует конвективный перенос тепла воздушным потоком над изоляционным слоем, являющийся причиной потери тепла.
• В случае применения межстропильной изоляции вся высота стропил может быть использована для теплоизоляционного слоя (т.е. увеличения его толщины, а значит, снижения затрат на эксплуатацию дома в целом).
• Так как теплоизоляция, покрытая диффузионной мембраной, не подвергается воздействию влаги извне, от химической защиты дерева можно отказаться.
• Отсутствуют конструктивные преграды для нормальной вентиляции крыш слож-ной формы с ендовами, примыканиями, слуховыми и мансардными окнами.
• Oтпадает необходимость в трудозатратах на создание входных и выходных (вентиляционных) отверстий вдоль ендов и примыканий.

Однако необходимо организовать один вентиляционный воздушный слой под кровельным покрытием. Этот слой служит для отведения тепла, талой воды, а также влаги, просачивающейся через штучный кровельный материал в случае выпадения чрезмерно обильных осадков. Кроме того, он способствует высушиванию увлажненных элементов крыши (утеплителя, стропил, настила и обрешетки). Водоотводящий слой над изоляцией должен быть диффузионно открытым с максимальным показателем эквивалентной толщины сопротивления диффузии водяного пара Sd <= 0,2 м, чтобы влага, которая может находиться в теплоизоляции и деревянных элементах крыши, могла быть свободно выведена за счет диффузии.

Однако у невентилируемых изоляционных слоев есть и недостатки:

• Как правило, отсутствует сплошной деревянный настил, что приводит к снижению защиты от внешнего шума.
• Нельзя исключать, что диффузионная проницаемость гидроизоляционной мембраны, находящейся над теплоизоляцией, со временем понизится из-за ее загрязнения (данное предположение не подтверждено для многослойных мембран с микропористой закрытой структурой, но вполне возможно при использовании однослойных мембран). Талая вода и слои льда, временно скопившиеся на поверхности мембраны, также повышают сопротивление диффузии. Если же пароизоляция под утеплителем имеет дефекты или повреждения, это может привести к типичному увлажнению теплоизоляции и повреждению всей конструкции.
• Высокая остаточная влажность утеплителя и стропил также может привести к временному образованию конденсата в толще конструкции, однако он будет выведен из крыши после первых и продолжительных оттепелей весной.
• Наконец, невентилируемая изоляция не может обойтись без пароизоляции с эквивалентной толщиной сопротивления диффузии воздушного слоя Sd >= 100 м. Это означает, что все стыки и примыкания должны быть выполнены без погрешностей. При реализации ручным способом в случае межстропильной изоляции на наклонной кровле этого можно добиться только при чрезвычайно тщательном исполнении и использовании системных аксессуаров – клеев, лент и уплотнительных паст. Как правило, конструкции с утеплителем между несущей конструкцией с одним вентиляционным зазором выглядят следующим образом:

Теплоизоляция между стропильной конструкцией

Создание и реализация слоев ручным способом обладает в случае межстропильной изоляции с невентилируемым теплоизоляционным слоем всеми перечисленными выше преимуществами и недостатками. В условиях труда, при которых приходится работать над головой и под наклонной поверхностью, легко допустить ошибки. К этому добавляется и та проблема, что герметичные стыки с имеющимися конструктивными элементами зачастую выполняются специалистами из других отраслей. Поэтому новая норма DIN 4108 требует определенного соотношения показателя эквивалентной диффузионной толщины воздушного слоя Sd для слоев вне и внутри теплоизоляции. Для определенных конструкций (например, невентилируемая кровля) норма предписывает показатель Sd >= 100 м для внутреннего слоя. Чтобы предотвратить потерю изолирующего эффекта в случае намокания утеплителя, можно рекомендовать выбор теплоизолирующего материала с водоотталкивающими свойствами. Непременными составными частями такой конструкции являются вентилируемый зазор и высокая диффузионная открытость уложенной на утеплитель ветрозащитной мембраны. В отношении теплосопротивления под пароизоляционным слоем новая норма DIN предписывает максимальный показатель в 20% от значения всей конструкции.

Утепление над несущей конструкцией

Перечисленные выше проблемы говорят в пользу конструкции, в которой слой утеплителя расположен над несущей конструкцией. Конструкция с утеплителем поверх стропильных ног с одним вентиляционным зазором выглядит следующим образом: Этот вариант конструкции способствует оптимальной укладке пароизоляции и снижает риски ошибок при ее реализации. Кроме того, здесь действуют преимущества, перечисленные для вентилируемых изоляционных слоев. Остаются, однако, трудозатраты на закрепление основания настила и повышенная высота конструкции, которая, тем не менее, лишь в редких случаях накладывает какие-либо ограничения.

Конструкция крыши: STEICO

Кровля всегда была сферой применения древесноволокнистых изоляционных материалов STEICO. Потому что практически каждая кровельная конструкция сама по себе является деревянной. Изоляционные материалы из древесного волокна имеют точно такие же характеристики материала, как и несущая деревянная конструкция. Таким образом, конструкция и изоляция дополняют друг друга.

В новом здании сочетание гибких и стабильных изоляционных плит из древесного волокна является идеальным выбором. Обшивочные плиты — это стабильные изоляционные плиты из древесного волокна, которые, помимо своих изоляционных свойств, обеспечивают дополнительную защиту от дождя и непогоды. Плиты «гидрофобные», т.е. водоотталкивающие. Поэтому дождь просто скатывается с них. Этот утеплитель из древесного волокна укладывается поверх стропил и защищает крышу от влаги, ветра и пыли с момента ее укладки. В сочетании с гибким изоляционным слоем из древесного волокна между стропилами можно достичь коэффициента теплопередачи на уровне стандарта Passivhaus.

Водоотталкивающие изоляционные плиты – защита от дождя

Жесткие изоляционные плиты из древесного волокна – продлевают срок службы здания

» Защита от дождя и управление влажностью   –
как функциональная одежда для дома.»

Опорные доски STEICO устанавливаются над стропилами. Там они дополняют изоляцию полости и минимизируют тепловые мосты. Они могут временно подвергаться воздействию погодных условий и защищены от дождя. Таким образом, они защищают здание на этапе строительства и постоянно образуют второй защитный слой под кровельным покрытием. В то же время они открыты для диффузии и пропускают влагу.

ПОДРОБНЕЕ

λ _D 0,036 – лучшая теплоизоляция с использованием натуральных изоляционных материалов. Так называемое значение лямбда (λ) важно для защиты от холода. Чем ниже значение, тем лучше изоляционные характеристики материала. При заявленном значении λ _D 0,036 STEICO flex 036 обладает лучшими изоляционными характеристиками среди всех натуральных изоляционных материалов.

Это означает эффективную теплоизоляцию, низкие расходы на отопление и комфортное самочувствие.

ЕЩЕ

Закажите образец STEICO

Ищете STEICO flex ? Закажите бесплатный образец или найдите дистрибьютора в вашем регионе.

Свяжитесь с нами

Конструкция крыши «STEICO

Конструкция крыши с оптимизированным тепловым мостом и двутавровыми балками STEICO

1. Гипсокартон толщиной 12,5 мм.
2. STEICO мультимембранный 5 пароизоляционный слой.
3. STEICO балка от 160 мм до 400 мм STEICO flex изоляционные плиты или STEICO zell изоляция с нагнетанием воздуха обеспечивают превосходную защиту от холода зимой в сочетании с максимальной защитой от жары летом.
4. STEICO специальная сухая торцевая доска 60 мм . Обеспечивает превосходную изоляцию, защищает от дождя, града, ветра и пыли и в то же время является открытой для диффузии водяного пара.
5. Контробрешетка для обеспечения внешнего вентиляционного слоя/обрешетки и отделки крыши.

Кровельная конструкция «Массив брус»

Стандартная конструкция крыши со стропилами из массивной древесины

1. Гипсокартон толщиной 12,5 мм
2. Сервисное пространство, изолированное STEICOflex 40 мм
3. STEICO мультимембра 5 пароизоляционный слой.
4. Массивное деревянное стропило.
5. Экологический  Изоляция полости STEICO,  напр.  STEICO flex  изоляционные плиты или STEICO zell воздушная изоляция обеспечивает отличную защиту от холода зимой в сочетании с максимальной теплозащитой летом Обеспечивает отличную изоляцию, защищает от дождя, града, ветра и пыли и в то же время обеспечивает открытую диффузию водяного пара.
6. Контробрешетка для обеспечения внешнего вентиляционного слоя/обрешетки и отделки крыши.

Конструкция крыши «Плоская»

STEICO Solution для плоских крыш

1. 12,5 мм Гиплборд
2. Служба void, изолированная с Steico Flex 40mm
3. Steico Multi Membra 5 Vapor Rayer.
4. STEICO балка  от 160 мм до 400 мм.
5. Экологический  Изоляция полости STEICO,  напр.  STEICO flex  изоляционные плиты или STEICO zell  Изоляция с нагнетанием воздуха обеспечивает отличную защиту от холода зимой в сочетании с максимальной защитой от жары летом.
6. STEICO специальная сухая обшивочная доска 60 мм. Обеспечивает отличную изоляцию, защищает от дождя, града, ветра и пыли и в то же время является открытой для диффузии водяного пара.
7. STEICO multi UDB Диффузионная открытая дыхательная мембрана.
8. Вентилируемые обрешетки толщиной 80 мм с межосевым расстоянием 600 мм, покрытые OSB / фанерой толщиной 18 мм.
9. EPDM
10. Окончательное покрытие крыши.

Монтаж досок обшивки

Ламинированный брус (LVL)

STEICO LVL (Ламинированный шпон) – один из самых прочных материалов на основе древесины. В современном деревянном строительстве или в промышленности: STEICO LVL впечатляет своей прочностью, упругостью и стабильностью размеров.

STEICO LVL состоит из нескольких слоев толщиной ок. Склеенный шпон хвойных пород толщиной 3 мм. Это создает почти однородный продукт с высочайшей прочностью — гораздо более эластичный, чем естественно выращенная древесина.

ПОДРОБНЕЕ

Концепция двутавровых балок проста: высокая несущая способность — меньше материала. Два фланца LVL соединены специально разработанным оргалитом. Это создает очень несущую балку, которая значительно тоньше, чем сплошная балка. Более тонкие несущие конструкции крыши и стен обеспечивают больше места для изоляционных материалов и, таким образом, повышают энергоэффективность при той же толщине компонентов.

ПОДРОБНЕЕ

STEICO производит широкий ассортимент древесноволокнистых изоляционных материалов из свежей хвойной древесины – от фасадной изоляции и гибкой изоляции полостей до обшивочных плит. Изоляционные материалы из древесного волокна защищают не только от холода зимой, но и от жары летом. Они обеспечивают защиту от ветра и дождя и, благодаря своей диффузионной открытости, высокий уровень защиты от влаги.

ЕЩЕ

Воздушная изоляция

Изоляция STEICO с нагнетанием воздуха изготовлена ​​из натуральных древесных волокон. Изоляция STEICO с нагнетанием воздуха убеждает качеством, экономичностью и выдающимися изоляционными свойствами. Постоянная стойкость к усадке и простота обработки являются отличительными чертами этих изоляционных материалов.

Подробнее

STEICO

Герметичность каркаса здания является важным условием энергоэффективности и функциональности. СТЕЙКО 9Герметизирующая система 0024 multi представляет собой полную комплексную систему для герметизации воздуха и пара, а также для защиты от атмосферных воздействий. Благодаря таким аксессуарам, как клеи и герметики, соединение мембран друг с другом и с граничащими элементами здания происходит безопасно и надежно.

Подробнее

Новости

Преимущества древесины: метод строительства

Предлагает ли древесина метод строительства, обеспечивающий ощутимые преимущества, чтобы сделать ее предпочтительной системой для строительного сектора?

Новости

Преимущества древесины в строительстве: здоровье и благополучие

В этой статье команды Beyond Zero Carbon рассматриваются преимущества для здоровья и благополучия, которые древесина и натуральные продукты в целом могут предложить, когда…

Новости

преимущества древесины в строительстве: окружающая среда

Положительный баланс CO ₂ может быть достигнут только за счет заготовки деревьев, использования их древесины в материальных целях и пересадки молодых деревьев, которые затем…

Новости

Двутавровые балки STEICO: руководство по выполнению работ

Двутавровые балки STEICO могут быть интегрированы в зону пола. Новое руководство содержит ценные советы по правильному…

Показать все новости

Как поддерживается кровельная конструкция

• 6 июля 2020 г.
• Первичная кровля
• Без категории

Хорошая крыша защищает от непогоды, но чтобы ее получить, нужно иметь дело с кровельными подрядчиками.

Это не так уж и плохо — за исключением того, что в половине случаев вы не понимаете, о чем мы говорим . Кровельные конструкции имеют множество частей и деталей, каждая из которых имеет свое название. И, к сожалению, кровельные подрядчики, вероятно, не будут тратить время, чтобы все объяснить, так что вы можете быть полностью сбиты с толку.

Не волнуйтесь, мы здесь, чтобы помочь. Читайте дальше, чтобы узнать все, что вам нужно знать о кровельных конструкциях и их различных частях!

Что такое кровельная конструкция?

Перед тем, как установить крышу, вам понадобится какая-то рама, которая будет поддерживать ее и направлять вашу работу. Этот каркас называется кровельной конструкцией. Это часть крыши, которая находится под гонтом или черепицей, поэтому вы не можете видеть ее после завершения строительства.

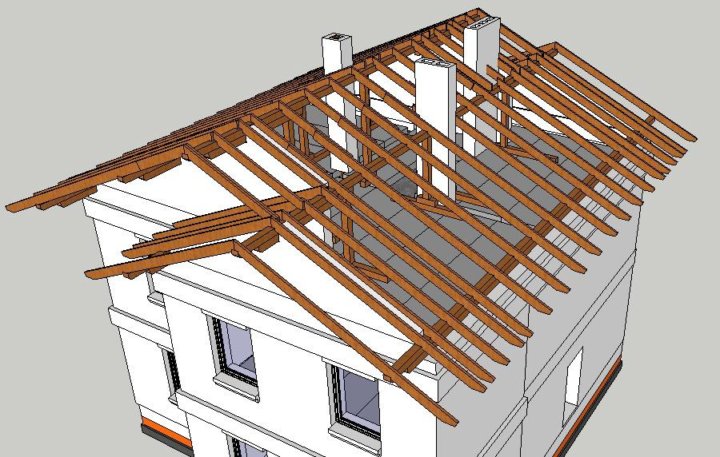

Кровельная конструкция представляет собой серию балок, ферм и стропил . В типичном жилом доме во Флориде все эти части сделаны из пиломатериалов. Ведь это самый удобный в использовании материал — простой в изготовлении, дешевый и прочный.

Тип кровельной конструкции вашего дома во многом зависит от его архитектуры и кровельного покрытия. Простые жилые дома обычно имеют кровельные конструкции со средним уклоном, в то время как в более царственных домах используются крутые скатные. Тогда, в зависимости от конструкции кровли, крыша может быть низкой, средней или крутоскатной.

Кровельное покрытие определяет прочность вашей кровельной конструкции. Например, если вы используете битумную черепицу, которая довольно легкая, кровельная конструкция не обязательно должна быть такой прочной. Но шифер и подобные тяжелые материалы нуждаются в большем усилении, поэтому ваша кровельная конструкция тоже должна быть прочнее.

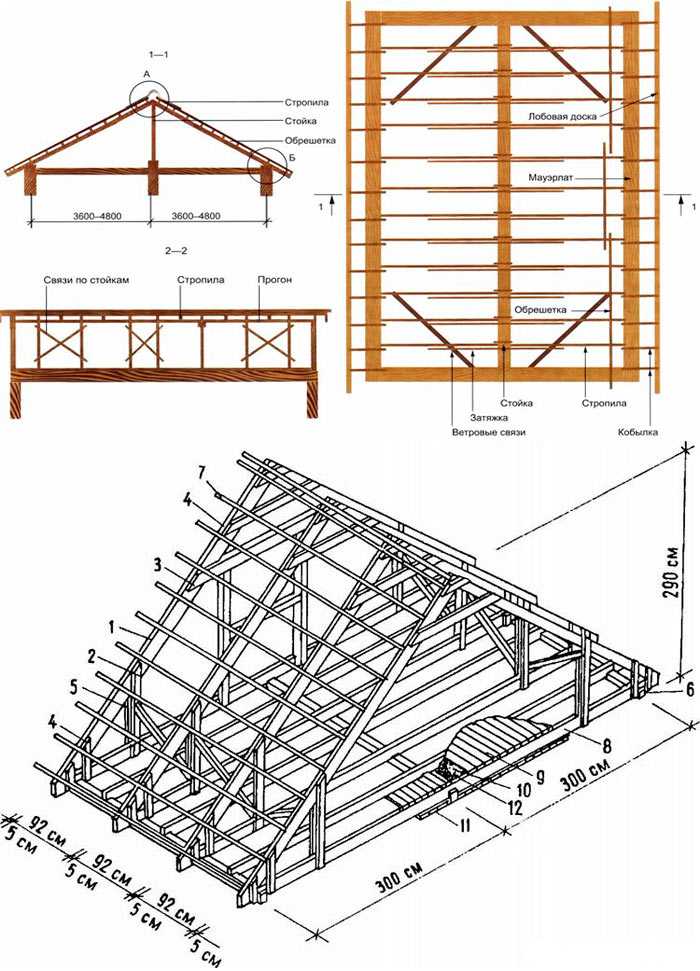

Части кровельной конструкции

Теперь, когда вы знаете, что такое кровельная конструкция, давайте займемся самой большой проблемой — всеми деталями, которые скрепляют ее.

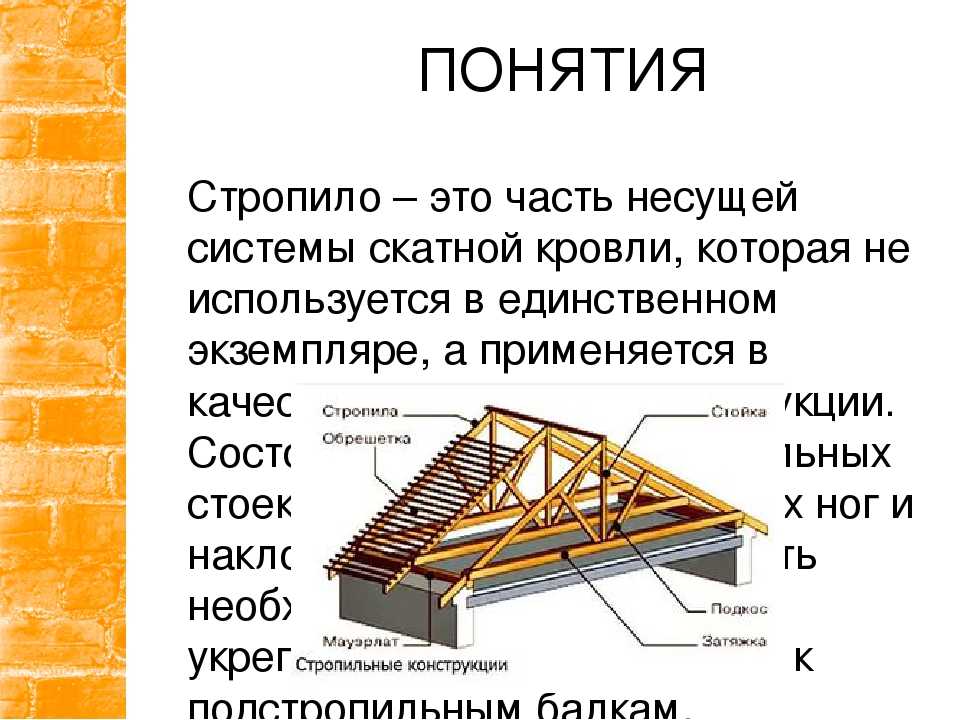

Стропила

Стропила представляют собой диагональные балки , которые соединяются вверху и обеспечивают основную поддержку настила крыши и его нагрузки. По сути, это та часть, которая придает вашей крыше крутую форму.

Воротник

Ригельные балки горизонтальны, и они соединяют два стропила , которые сходятся на коньке. Обычно они располагаются прямо под коньком и не дают стропилам провисать. Иногда мы называем эти пучки галстуками-воротниками.

Коньковая доска

На самом пике крыши вы найдете коньковую доску. Эта горизонтальная балка скрепляет все стропила — они в основном сходятся на коньковой доске. Изготовленная из металла или дерева, она является частью, которая объединяет всю конструкцию и делает ее цельной.

Верхняя пластина

Верхняя пластина представляет собой еще одну опорную балку, но эта соединяет стропила со стойками стены . Он поддерживает кровельную конструкцию и передает всю нагрузку на несущие стены и фундамент.

Вы также можете встретить термин консольная верхняя пластина , которая выполняет ту же функцию, но поддерживается только на одном конце.

Потолочная балка

Потолочные балки параллельны ригелям, но находятся под ними — вокруг основания конструкции. Их цель состоит в том, чтобы поддерживать стропила снизу, так же, как коньковая доска и ригель делают это сверху.

Облицовка

Облицовка проходит вдоль нижнего края крыши и маскирует концы стропил. Он также поддерживает нижний ряд плиток после их укладки.

Подпрогоны

Подпрогоны — это горизонтальные балки, которые можно увидеть где-то посередине стропил. Они делают стропила более устойчивыми и позволяют перекрывать более длинные пролеты. Обычно вы можете увидеть нижние прогоны в длинных зданиях, таких как традиционные американские амбары.

Подкос

Подкосы представляют собой вертикальные балки, которые поддерживают и передают нагрузку от подпорных балок на подкосные балки. Они добавляют устойчивости всей конструкции и сохраняют ее жесткость.

Распорная балка

Распорная балка расположена горизонтально и параллельно коньковой доске. Его основное назначение — передача нагрузки на несущие стены при отсутствии стеновых шпилек.

Элементы, перекрывающие кровельную конструкцию

Кровельная конструкция — это основа крыши, но сама по себе она не принесет вам много пользы. Когда у вас есть кровельная конструкция, пришло время добавить другие элементы, чтобы сделать полностью функционирующую крышу.

Обшивка или настил

Настил накладывается непосредственно на кровельную конструкцию и закрывает ее, обеспечивая основу для черепицы. Обычно он выглядит как плоский лист голого материала — чаще всего фанеры. Более легкие крыши иногда имеют настил из OSB (ориентированно-стружечная плита).

Обшивка

Крыши обычно имеют крутые скаты, поэтому вы ожидаете, что вода просто скатится с них, верно? К сожалению, есть стыки и дымоходы, а также места, где может скапливаться вода, и их важно защитить.

Это именно то, для чего предназначено остекление — оно должно сохранять эти области сухими и защищенными. Таким образом, он обычно сделан из металла, который отражает воду, заставляя ее соскальзывать, а не скапливаться на крыше.

Вентиляция

Ваша крыша, как и вы, должна дышать. Если в районе крыши собирается слишком много горячего воздуха, это может значительно сократить срок ее службы. По этой причине мы обычно устанавливаем вентиляцию вокруг конька крыши и по краям. Он находится под покрытием, поэтому вам не нужно беспокоиться, что он испортит внешний вид вашей крыши.

Покрытие крыши

Наконец, у нас есть покрытие крыши.
