Кровельный пирог для металлочерепицы: Пирог кровли из металлочерепицы — виды и устройство (фото, видео)
Кровельный пирог под металлочерепицу при утепленной крыше
Кровельный пирог наполняет стропильный каркас. Он необходим, чтобы защитить дом от дождей, ливней, сохранить тепло, не пропустить шум. Это происходит из-за того, что кровельный пирог многослоен, он имеет формирующие элементы, их требуется правильно и поочередно укладывать, а при этом соблюдать технологию крепления, тогда кровля будет многофункциональной.
Каждый слой кровельного пирога под металлочерепицу при утепленной крыше предназначен выполнять какую-либо функцию, пирог следует монтировать, соблюдая строгую последовательность. При этом основное правило – его масса не должна быть больше, чем несущая способность стропил. Поэтому стоит рассчитать все нагрузки на ограждающую конструкцию, требующуюся толщину утеплителя и прочность стропил с помощью наших строительных калькуляторов.
Оглавление
- Кровельный пирог под металлочерепицу. Схема.
- Стропила.
- Пароизоляция.
- Теплоизоляция.
- Гидроизоляция.
- Контробрешетка и вентиляционный зазор.
- Обрешетка.
- Виброизоляция.
- Металлочерепица.
- Видео урок монтажа металлочерепицы.

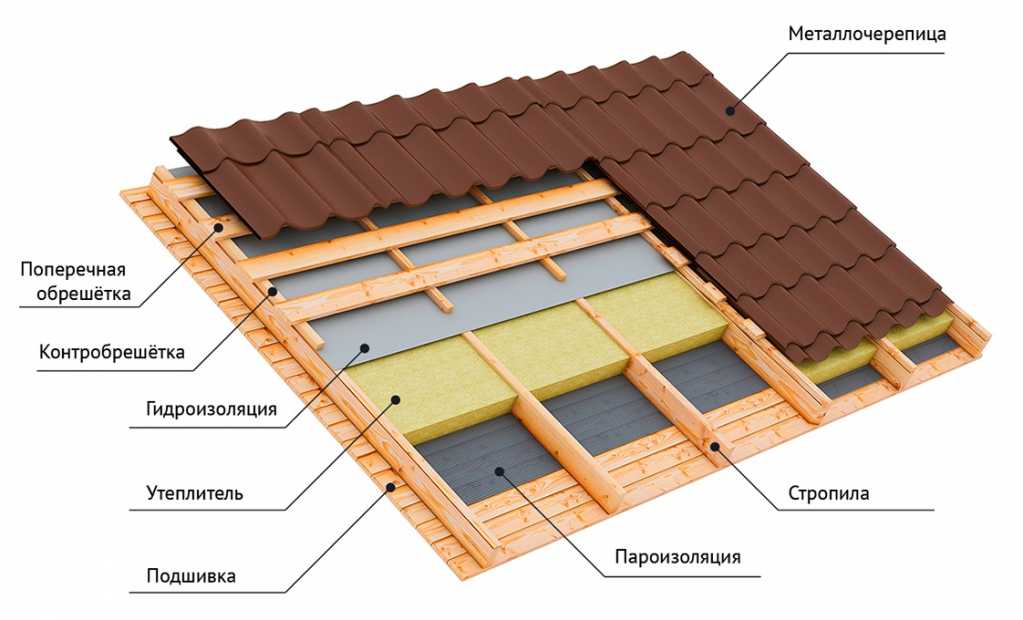

Кровельный пирог под металлочерепицу. Схема.
Как правило, кровельный пирог включает: (изнутри наружу):
- подшивку со стороны подкровельного помещения;
- пароизоляцию, например, полипропиленовую пленку;
- утеплитель, например, минвату, помещенную между стропильной системой;
- гидроизоляцию, для примера, мембрану, которая проложена по верхней кромке стропильных лаг;
- контробрешетку из деревянных реек;
- обрешетку из дерева;
- укрывной материал, то есть металлочерепицу.
Кровля может быть утеплена по-разному, она может быть холодной либо утепленной.

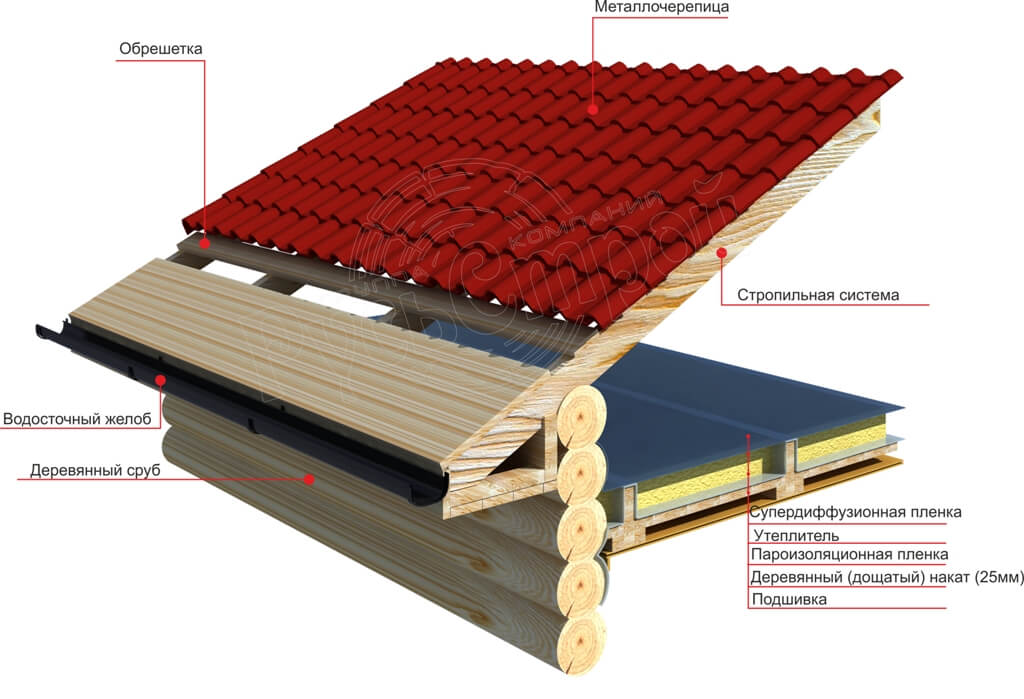

Кровельный пирог под металлочерепицу. Холодный чердакТо есть кровельный пирог состоит из определенных слоев, причем каждый слой выполняет свою функцию:
1. Самый верхний слой пирога – металлочерепица.
Она обеспечивает защиту от атмосферных осадков, изменений температуры, определяет внешний облик крыши.
2. Виброизоляционные элементы. Они прекращают вибрацию, с ними не слышен шум от ливня, стучащего по металлической крыше.
3. Каркас обрешетки из дерева. Он требуется, чтобы прикрепить наружное покрытие — металлочерепицу и сделать зазор под крышей, чтобы между материалами существовала вентиляция.
4. Контробрешетка, состоящая из деревянных реек. Обеспечивает необходимую циркуляцию воздуха между металлочерепицей, обрешеткой и изоляционными материалами.
5. Гидроизоляция. Она не дает проникнуть влаге к каркасу стропильной системы и в утеплитель.
6. Теплоизоляционный материал. Выполняет функцию изоляции от шума и не дает уходить теплу из помещения.
7. Стропила крыши. К ним прикрепляют кровельный пирог и утеплитель. При помощи стропильной системы получается свободное пространство на чердаке.
8. Пароизоляция. Она выводит на улицу пары, которые образуются внутри дома.
9. Слой внутренней обшивки кровли. Предназначен для крепления отделочного материала.
Стропила.
Стропила под крышу из металлочерепицы идентичны с другими стропилами, на которые прикрепляют листовые или тяжелые покрытия. Но эти стропила отличаются тем, что металлочерепица не очень сильно нагружает их, поэтому для постройки стропил не нужно брать брус большого сечения.
Дистанция между стропильными ногами, как правило, 600-900 мм. При подборе же шага брусков стропил стоит учитывать ширину и толщину материала, используемого для утепления. Его необходимо плотно уложить между каркасом, так, чтобы не было зазоров.
Стропильную систему делают из брусков сечением 50х150 мм. Если доски имеют эту ширину, то можно выбрать утеплитель толщиной 150 мм. Если требуется возвести кровлю в холодных регионах страны, то следует подбирать бруски шириной около 200 мм. Тогда можно подобрать утеплитель толщиной также 200 мм.
Пароизоляция.
Пароизоляция требуется, чтобы предохранить утеплитель от влаги, а также для поддержки определенного микроклимата в комнатах.
Обычно пар, образующийся в комнате, поднимается вверх. Если в смонтированной кровле нет слоя пароизоляции, то пар станет впитываться в утеплитель.
При морозах пар начнет останавливаться с внешней стороны теплоизоляции. Там он сначала сделается инеем, а затем коркой льда на материале. А весной, когда станет тепло, то покрытый коркой льда утеплитель придет в негодность. Лед растает, и вода будет течь на утеплитель. Раньше в качестве пароизоляции использовали пергамин. Сейчас же монтируют пленки из полиэтилена либо полипропилена:
1. Пленка из полиэтилена не очень прочная, из-за этого ее армируют сеткой.
2. А пленка из полипропилена – это тканое полотно, оно с обеих сторон ламинируется тоненьким слоем из такого же материала. Одна из сторон шероховатая.
Теплоизоляция.
Самые широко используемые утеплители – это минвата либо пенопласт. Они довольно недороги. Минвату, блоки пенопласта укладывают между балками стропил. Их монтируют встык. Если при этом получатся щели и зазоры, то их задувают монтажной пеной.
Если у вас нет времени на монтаж утеплителя, то вы можете утеплить крышу пенополиуретаном.
Гидроизоляция.
Раньше в качестве гидроизоляции клали пергамин либо рубероид. Теперь, чтобы крыша прослужила долго, используют специальные мембраны. Хотя этот материал и стоит недешево, но он надежный и прочный. Мембранный материал состоит из 2 слоев: первый – армирующий, второй — отталкивающий влагу.
Контробрешетка и вентиляционный зазор.
Контробрешетка создается из деревянных реек. Их прикрепляют к слою гидроизоляции, который располагают поверх лаг стропил. Тогда смонтированные бруски контробрешетки обеспечивают зазор между слоем гидроизоляции и покрытием крыши.
Обрешетка.
Обрешетка – это основа для прикрепления металочерепицы. Ее делают из деревянных брусков, их монтируют перпендикулярно ногам стропил. Рейки, доски или бруски обрешетки прикрепляют встык или через небольшой промежуток, равный шагу волны металлочерепицы. Обрешетку из дерева создают, прикрепляя ее гвоздями, саморезами, скобами.
Но не стоит в этом случае забывать, что все дерево следует обработать противогрибковыми составами, иначе оно сгниет.
Виброизоляция.
Обязательно следует сделать виброизоляцию, если в ваших планах покрыть кровлю металлочерепицей, так как при дожде, ливнях появляется довольно сильный шум.
Чтобы защитить от шума крышу из металлочерепицы, используются звукопоглощающие материалы.
Чтобы снизить шумы и вибрацию можно:
1. Плотно прикрепить все слои кровельного пирога, таким образом увеличив его жесткость. Это просто сделать, если при прикреплении вкручивать множество саморезов на 1 м.
2. Посчитать расстояние, необходимое для монтажа брусков и реек относительно длины кровли.
3. Сделать обрешетку и контробрешетку в одной плоскости. Так как если рейки прикрепить неровно, то после монтажа металлочерепицы, финальное покрытие будет деформироваться, а из-за этого может возникнуть шум.
4. Также можно уменьшить шум, если между контробрешеткой и стропилами разместить уплотнитель, который изолирует звуки.
Металлочерепица.
Для изготовления металлочерепицы берут тоненькие листы алюминия, стали, меди. Если вы планируете купить металлочерепицу в Киеве, рекомендуем перейти по ссылке citybud.in.ua/krovlya/metalocherepica/, где вы найдете свой вариант покупки кровли по отличной цене.
Такой материал может прослужить в качестве кровли несколько десятков лет, он надежен и долговечен. Правда, такие свойства зависят от плотности укладки металлочерепицы при создании кровли. Чтобы положить материал плотно, используют уплотнительные элементы.
Видео урок монтажа металлочерепицы.
Кровельный пирог под металлочерепицу — изучаем устройство
Дата последнего изменения:
28 декабря 2016
Время на чтение:
9 минут
797
Конструкция кровли – это далеко не самый простой элемент здания. Как правило, он состоит из нескольких слоев различных материалов, которые обеспечивают должный уровень шумо-, паро- и теплоизоляции. Ну и, конечно же, защищают дом от осадков в любое время года.
Однако для различных типов кровли требуются соответствующие виды материалов. Опытным строителям зачастую известны все проверенные временем варианты. А в случае с кровельным пирогом крыши под металлочерепицу необходимо строго соблюдать целый ряд дополнительных нюансов.
В этой статье
- Тип №1: дёшево и холодно
- Тип №2: минимум шума, максимум тепла
- Правила подбора металлочерепицы
- Об этом нужно знать с самого начала
- Техника монтажа
Тип №1: дёшево и холодно
Рациональный вариант, если кровельный пирог рассчитывается для хозяйственных построек, беседок или для жилья в тёплых краях, где о снеге и холоде знают лишь понаслышке.
Конструкция холодной крыши весьма проста и состоит лишь из пяти элементов:
- Стропильная система.
- Гидроизоляционная плёнка. Обязательно учитывается и гидро вентиляционный зазор.
- Контробрешётка (деревянные рейки, планки или бруски).
- Обрешётка (бруски или же обрезные доски).
- Металлочерепица.
Удобно в монтаже, более экономно для бюджета. Однако вместе с тем придётся забыть про тепло- и шумоизоляцию извне.
Тип №2: минимум шума, максимум тепла
Вариант для большинства частных домов, владельцы которых не желают слышать гулкий шум во время дождя и мёрзнуть с приходом холодов.
Что входит в конструкцию:
- Пароизоляция, которая устанавливается с внутренней стороны крыши.
- Стропила с продольными прогонами — основной несущий элемент конструкции.
- Между стропилами и прогонами устанавливается теплоизоляционный материал. Также обязательно предусматриваются и зазоры для вентиляции.
- Над поверхностью утеплителя устанавливается гидроизоляция – плёнка/мембрана, пропускающая пар с внутренней стороны, но не допускающая проникновения влаги снаружи кровли. Расстояние гидроизоляции от утеплителя должно примерно быть таким же, как и от металлочерепицы – 40-50 см.
- Параллельно стропилам устанавливается контробрешётка, прижимающая гидроизоляцию. Также она служит опорой для монтажа обрешётки.
- Обрешётка – на неё и будет монтироваться металлочерепица. Рекомендуется использовать брусья с расчётным сечением 50х50, шаг крепежа вдоль скатов – 35-45 сантиметров.
- Металлочерепица.
Также она служит опорой для монтажа обрешётки.Такой пирог кровли из металлочерепицы уже обойдётся несколько дороже, а монтаж будет сложнее и более длительным. Однако правильная установка этих составляющих надёжно защитит от холода и осадков. Сохранять тепло такая кровля будет гораздо эффективнее своего «холодного» аналога.
Правила подбора металлочерепицы
Черепица черепице рознь. Даже если материал, казалось бы, однотипный. Нынешний рынок предлагает покупателям самые разнообразные варианты с любыми характеристиками, внешним видом и, разумеется, ценой.
Один из основных параметров, влияющих на прочность материала – толщина его металлической основы. Обычно в кровельных пирогах используются листы не толще 0.4-0.5 мм.
Усиленные варианты гарантированно скажутся на надёжности кровли, ровно как и на величине её нагрузки на стропила. Обязательно учитывайте это при расчётах каркаса крыши.
Кроме того, любая металлочерепица при изготовлении должна быть покрыта защитным слоем. Он обеспечивает устойчивость от агрессивных внешних воздействий. И насколько эта защита будет эффективной – определяет только качество самого слоя. Что напрямую скажется и на стоимости черепицы.
Дополнительное усиление материалу придаст высота его волн. Однако не стоить забывать, что для любой черепицы применяются оцинкованные листы одинаковой длины. Поэтому чем больше высота этих волн, тем материал становится не только устойчивей, но и даёт меньше полезной ширины.
Наконец, большая длина листов существенно упрощает весь процесс монтажа. Помимо этого, уменьшаются и риски протечек. С другой стороны, такой подход увеличивает шансы на продольную деформацию кровли.
Об этом нужно знать с самого начала
Особое внимание при сборке кровельного пирога уделяется двум моментам: правильному расположению гидроизоляции и вентиляционным зазорам.
Многие хозяева стараются сэкономить на материалах, приобретая вместо водоустойчивого пенопласта более дешёвый минеральный утеплитель, эковату или же стекловату. С таким выбором расходы действительно будут ощутимо меньше. Но тогда именно теплоизоляция станет наиболее уязвимым местом во всей конструкции. Ведь эти материалы сильно подвержены губительному воздействию влаги. Под «губительным» имеются ввиду потери своих теплосберегающих свойств до 80%. Потому настоятельно рекомендуется не экономить хотя бы на гидроизоляции.
Однако ни одна крыша частного дома не может быть полностью застрахована от проникновения влаги в кровельные слои. Для таких случаев между теплоизоляцией и верхним уровнем пирога предусматриваются зазоры, размеры которых обычно составляют 30-40 мм. Воздушный продув должен идти от свеса крыши к коньку.
Чуть меньшие по длине зазоры (10-15 мм) также должны присутствовать между черепицей и гидроизоляцией.
Техника монтажа
После расчётов и подбора всех необходимых материалов настаёт наиболее ответственный этап – установка кровельного пирога.
Для обоих типов предусмотрены свои особенности, поэтому при выборе «холодной крыши» можно сразу переходить к третьему этапу. В случае с «тёплой крышей» начинать нужно с самого первого пункта.
- Защищать кровлю от губительного воздействия пара из тёплого помещения под крышей будет слой пароизоляции. Различные виды паробарьеров при монтаже требуют определённого зазора (который может разниться от изделия к изделию). Поэтому для таких случаев вдоль лаг сперва проводится контррейка (толщина – 30 мм). К ней строительным степлером или контробрешёткой крепится пароизоляция. Укладывать её нужно вдоль ската от нижней его части к верхней. Каждый ряд паробарьера ложится внахлёст на предыдущий (100-150 мм). Ровно то же самое касается и продольных стыков.
- Снаружи каркаса между лагами набивается утеплитель. Обязательно должно быть предусмотрено пространство для воздушных зазоров.
- Обязательный этап не только для «тёплой», но уже и для «холодной» крыши. Вдоль лагов с помощью вертикальной контробрешётки (брус 30х50х50 мм) с шагом гвоздей в 30 см крепится гидроизоляционная плёнка. Вентиляционный зазор обязателен и тут – материал должен провисать хотя бы на 1-2 сантиметра.
- И уже на контробрешётку производится монтаж обрешётки. Её шаг, как упоминалось ранее, не должен превышать 45 см. В ендовах, коньках и различных местах примыканий она укладывается всплошную.
Вентиляционный зазор обязателен и тут – материал должен провисать хотя бы на 1-2 сантиметра.[wpsm_box type=»info» float=»none» text_align=»left»]
Обратите внимание, что все древесные материалы пирога ещё до начала монтажа обязаны быть калиброваны и высушены в естественных условиях. Очень желательна обработка антипиренами и антисептиками.[/wpsm_box]
Наконец, обязательно уделяйте внимание крыше Вашего дома, по крайней мере, дважды в год. Регулярная профилактика и, в частности, контроль за доборными элементами, стыками и примыканиями заранее поможет избежать возможных проблем с кровельным пирогом.
