Крепление стропильной системы: Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

способы крепления к мауэрлату, к брусу, стене дома, как скрепить гвоздями, саморезами

Содержание:

Основные элементы стропильной конструкции
Типы соединений — как крепить правильно
Способы крепления к мауэрлату и между собой
Виды креплений стропил
Разнообразие элементов для крепежа

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

Основные элементы стропильной конструкции

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.

Стропила бывают двух видов:

1. Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
2. Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки — на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.

Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты или металлические шпильки, которые вмуровывают.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой.

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.

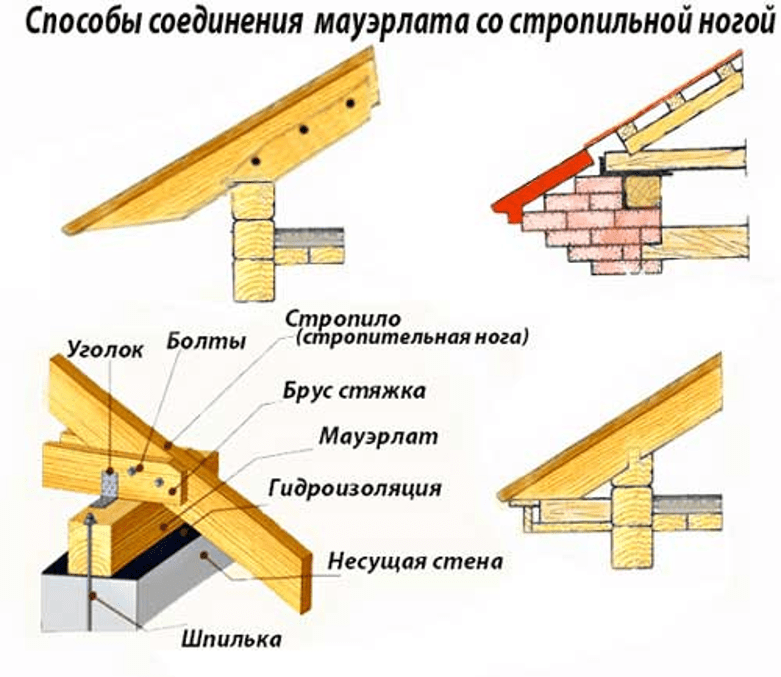

2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

• материал, из которого изготовлены стропила, и их сечение;
• вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

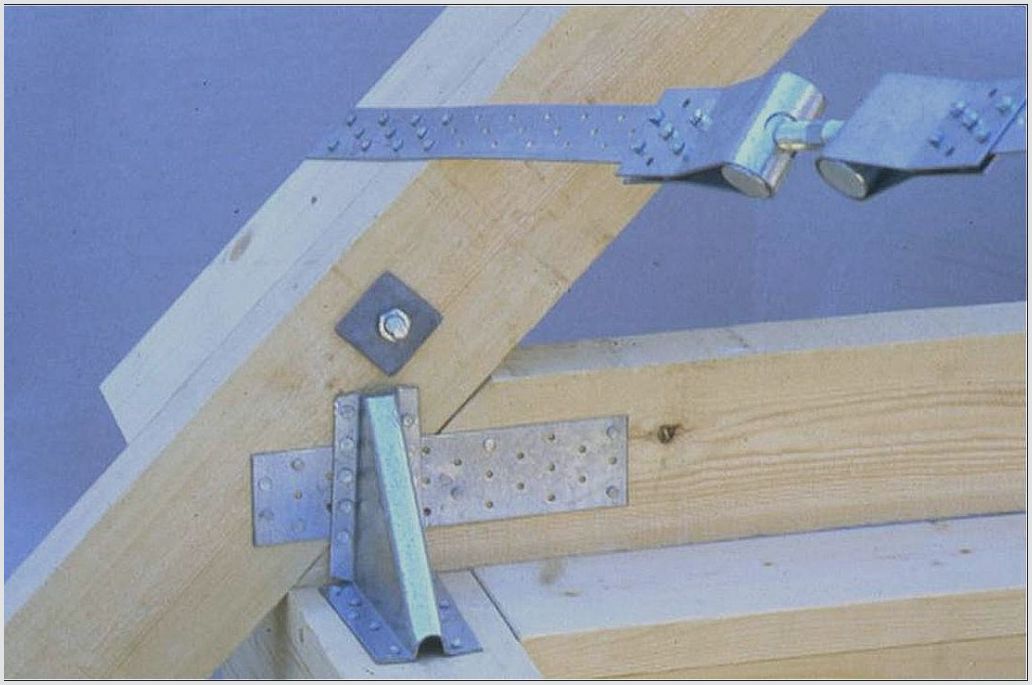

1. При помощи уголков из металла. Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
3. С использованием подкладок. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

По мнению специалистов, наиболее надежный способ из всех вышеперечисленных – использование уголков из металла, поскольку они прочно стыкуют деревянные элементы и жестко фиксируют угол между ними. Уголок, который перекрывает стык между ногой стропил и мауэрлатом или коньковым брусом, также является своеобразным распором.

Виды креплений стропил

Поскольку дерево относится к природным материалам, оно при изменении уровня влажности и по мере высыхания дает значительную усадку, что приводит к изменению линейных размеров конструкции. По этой причине строители советуют обустраивать крышу для домов из бруса и бревен через год после завершения их возведения.

Для соединения стропил пользуются такими видами креплений:

1. Жесткие крепежи. К ним относятся изделия крепежной фурнитуры, которые в процессе высыхания древесины не способны компенсировать изменения ее параметров. Они гарантируют прочную фиксацию, но часто становятся причиной деформации деревянного каркаса, в результате чего изменяется геометрия конструкции, появляются протечки, а иногда происходит обрушение крыши. К жестким крепежным изделиям принадлежат металлические накладки и уголки, деревянные подкладки.
2. Подвижные крепежи. Данные крепления функционируют за счет деталей, способных скользить вдоль своей оси. Они компенсируют изменения, происходящие с параметром элементов системы стропил при усадке древесины. Каркас, собранный с использованием салазок (ползунков), подстраивается под размеры дома, не давая деформироваться кровельной конструкции. При помощи этих креплений можно обустраивать крыши на деревянных строениях, у которых не завершился усадочный процесс.

На практике при возведении кровель нередко задействуют один из вариантов совмещения подвижных и жестких крепежных узлов. Наибольшее распространение получили системы, у которых присутствует одно жесткое и два скользящих варианта фиксации. В итоге обеспечивается требуемая подвижность при высокой прочности каркаса.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

1. Для того чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.

Крепление стропил крепежами: пластинами, уголками, скобами

Стропильная система является каркасом всей крыши. Именно эта конструкция берет на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала исправно и надежно, следует правильно произвести крепление стропил. Эту работу можно выполнить различными способами. Многое будет зависеть от места, где производится крепление стропильных ног, а также от типа самой системы. Так как правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом и пойдет речь.

Крепим к мауэрлату

Стропильная система – это довольно сложная конструкция. В нее входят множество элементов. Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту.  При возведении каркаса будущей крыши по всему периметру стен дома монтируется мауэрлат. Этот элемент должен равномерно распределять все нагрузки. Именно сюда, чаще всего, производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но и в этом случае крепеж производится аналогично.

Так как сделать крепление стропил к мауэрлату? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

1. Первый вариант крепежа называется жестким. Такое соединение считается наиболее надежным. Но при этом вам придется потратить больше сил и времени. Суть такого крепления стропил заключается в следующем. В ноге делается запил. Он должен своей геометрией повторять форму мауэрлата. Глубина запила не должна быть более одной трети ширины стропил. Чтобы облегчить работу можно сделать шаблон. Его делают по первой стропиле. Далее с помощью шаблона можно запилить остальные. Но такой вариант можно использовать только в том случае, если мауэрлат ровный и лежит строго по горизонтали. В противном случае каждый крепеж нужно будет подгонять по отдельности.
2. Закрепить стропила можно и с применением упорного бруска. Такой способ довольно прост, поэтому его рекомендуют использовать новичкам. В этом случае крепление стропил к мауэрлату производится с использованием двух брусков. В их качестве выступают доски с толщиной не менее 40 миллиметров. Их нужно закрепить с двух сторон каждой из стропил. Делать это лучше всего с помощью гвоздей. Далее упорные брусья крепятся к самому мауэрлату. При таком способе крепления стропил легко регулировать и угол наклона ската, и длину свесов.
3. Еще один вариант выполнения подобной работы – это применение скользящего метода. Таким способом стоит крепить в случае, если дом выполнен из дерева. Этот материал дает усадку. Чтобы стропильная система не «развалилась» все места соединения должны быть подвижными. Для того, чтобы скреплять скользящим методом, необходимо приобрести специальные фиксаторы. Такая конструкция состоит из двух частей. Одна монтируется на стропилу, другая на мауэрлат. В результате получается подвижное крепление, читайте также: скользящая опора для стропил.

Это основные виды соединения стропил и мауэрлата. Довольно часто их комбинируют. Например, если нужно покрыть крышей сруб (стены выложены из бревен), то применяют скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Такой способ более трудоемкий и не каждому «новичку» под силу.

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

• • крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
  • крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
  • привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Как сшивать

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:

1. Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами. При этом гвозди или саморезы нужно размещать в шахматном порядке.
2. Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра. Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.
3. Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов. Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.

Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись. Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.

Что применяют при работе

Как крепить стропила к мауэрлату или между собой, об этом было рассказано чуть выше. Существует множество вариантов сделать эту работу. Но чтобы место соединения было прочное, следует применять правильные крепежные приспособления. Конечно, в первую очередь речь идет о гвоздях. Именно с их помощью чаще всего и выполняется крепления стропил и других элементов системы. Но существуют и другие приспособления.

При возведении крыши дома могут применяться следующие элементы:

• специальная монтажная перфорированная лента;
• металлические уголки;
• пластины из стали;
• опора балки и бруса;
• гвоздевые пластины;
• проволочная стяжка;
• болты с гайками;
• скобы;
• уголки КР;
• кронштейны WB;
• крепежные элементы LK и так далее.

Крепеж для стропильной системы выпускается в большом ассортименте. Каждый из них имеет свои особенности применения, плюсы и недостатки. Довольно часто для надежного крепления используют металлические уголки и пластины. Такой крепеж для стропил позволяет надежно удерживать последние на своем месте. У конька чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь гвоздевой вид. Последний вариант не нуждается в дополнительном креплении (тут не используются гвозди или саморезы). На обратной стороне пластины уже имеются тонкие и острые выступы, с помощью которых она и монтируется. Но тут есть одна тонкость. Гвоздевую платину можно использовать только в том случае, если стропильная пара собирается на горизонтальной поверхности, а уж потом устанавливается на свое место.

Очень часто применяют еще один крепежный элемент – это скобы. Они представляют собой металлический прут, согнутый с обоих концов под прямым углом. С помощью скоб можно усиливать места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Главная их цель – это не допустить ослабление болтового соединения. Кронштейны WB используются для крепления стропил к брусьям стен. При этом делать вырубки нет необходимости. Поэтому их применение значительно упрощает и ускоряет работы.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

1. Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность. В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен. Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.
2. Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.
3. Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить. В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.
4. Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности. Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски. К ним и будут крепиться нарожники.
5. Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно. Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.
6. Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома. Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.
7. Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил. Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.
8. Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.
9. Еще один нюанс касается скользящего метода. Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.
10. Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки. Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой. С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.
