Крепление стропильной системы: Как крепить стропила: самые простые и надежные способы крепления

какой способ выбрать, советы по монтажу и видео инструкция

Крепление стропил к мауэрлату — ответственный этап устройства крыши, от которого зависит надежность и долговечность ее эксплуатации. Решение узлов определяется конструкцией и размером кровли, расчетными нагрузками, а также материалом стен и склонностью здания к усадке.

Проектирование креплений стропил

Для проектирования стропильной системы необходимо правильно рассчитать ветровую и снеговую нагрузки, т.е. оптимальный вес кровельной системы в целом. На основании этих расчетов проектируется материал и толщина несущих стен. Допущенные ошибки при оценке нагрузок и другие недочеты могут вызвать деформацию всей конструкции с нарушением целостности покрытия и даже обрушения кровли. При проектировании следует учесть следующие факторы:

Расчет нагрузки на стропила.

•  тип и форма кровли;
•  наличие внутренних опор и их расположение;
•  тип и вес кровельного материала;
•  скат крыши и угол его наклона;
•  стропильная система и ее конструкция;
•  размеры (длина) перекрываемого пространства;
•  сечение бруса для стропил.

В каких случаях требуется крепление к стропилам

Необходимость прикрепить стропильные ноги к балкам перекрытия может возникнуть в следующих случаях:

• Нужно увеличить площадь чердака. В такой ситуации укладывают перекрытия с выносом за пределы стен. Подобная потребность обычно возникает при строительстве мансардных крыш, которые планируется использовать в качестве жилых помещений. Также вынос перекрытия за пределы стен может потребоваться при строительстве дома с террасой или верандой, расположенной под одной крышей с домом;

Вынос перекрытия за пределы стен позволяет увеличить площадь мансарды

• Необходимо разгрузить стропило. В этом случае стропильная нога крепится обычно к мауэрлату, но для ее разгрузки используется подстропильная нога или стойка (иногда стойки и подстропильные ноги применяются одновременно). Они передают нагрузку от ската перекрытию.

Закрепить балки на деревянных стенах можно стальными уголками

Далее рассмотрим оба варианта крепления.

Подбор крепежа для строительства дома. Что важно учесть?

Для каждого вида работ по дереву есть специальный крепеж. В противном случае, под угрозой окажется прочность конструкции. Кроме того, важно правильное расположение гвоздей и шурупов. Для этих целей проектировщики выполняют расчеты, согласно которым определяется нагрузка на тот или иной элемент и способность деревянных досок и балок выдержать возможные деформации.

Нередко, крепеж выбирается, исходя из дополнительных критериев, например, внешнего вида. Это имеет смысл, если речь идет о работах на внешней, фасадной части дома, где важно по-максимуму скрыть все стыки, торчащие «шляпки» и другие неровности.

Подбирать гвозди и шурупы для строительства дома следует таким образом, чтобы деревянные элементы совпали как можно ближе друг к другу. Между контактирующими поверхностями не должно быть зазоров. Нужно учитывать, что иногда крепеж может не обеспечить достаточное прилегание поверхностей друг к другу, в этом случае придется использовать несколько видов гвоздей, шурупов, винтов и т. п.

Еще одна рекомендация от экспертов: постараться устанавливать крепеж в деревянные элементы равномерно, по всей поверхности. Дерево — достаточно «мягкий» материал, поэтому следует соблюдать осторожность и не переусердствовать с проделыванием дыр в нем. В противном случае это может привести к тому, что древесина «ослабнет» в одном месте и может начать разрушаться со временем.

Покупать строительный крепеж тоже следует у профильных компаний, поскольку обычные продавцы на рынке чаще всего не владеют никакой информацией кроме размеров, и не расскажут вам обо всех характеристиках, совместимости и способах применения детали. Мы рекомендуем выбирать крепеж в интернет-магазине Пикап-Комплект.

Далее мы рассмотрим основные виды крепежа и особенности работы с ними.

Расчет необходимых элементов

Теоретически сечение каждого конструктивного элемента стропильной системы необходимо рассчитывать с учетом предполагаемых нагрузок. Однако на практике размеры принимаются конструктивно.

Сечение стропильных ног можно выбрать по таблице, приведенной на рис. 7 в зависимости от их длины и шага установки. Также рекомендуется учитывать предполагаемую толщину теплоизоляционного слоя – желательно, чтобы она совпала с высотой стропил (в случае утепленной кровли).

Рисунок 7. Таблица для выбора сечения стропил

Размеры других конструктивных элементов тоже подбираются конструктивно с учетом удобства соединения со стропильными ногами:

• Мауэрлат – 150×150 мм.

• Прогон – 150×50 или 150×100 мм.

• Стойки – 150×100 или 100×100 мм.

• Затяжки – 150×50 мм.

• Подкосы – 50×150 или 100×150 мм.

Рисунок 8. Конструктивные элементы стропильной системы

Размеры досок для обрешетки подбираются с учетом разновидности покрытия:

• Укладка металлочерепичной кровли, из профнастила и других листовых материалов выполняется на разреженный каркас из досок толщиной 25-30 мм и шириной до 150 мм.

• Гибкая черепица монтируется на сплошную обрешетку из OSB, фанеры или досок.

• Для каркаса под шифер применяется пиломатериал толщиной не менее 50 мм.

• Керамическая черепица обычно монтируется на обрешетку из брусков сечение 50х50 мм.

Как самостоятельно сделать двухскатную крышу?

Основная цель этой статьи – рассмотрение процесса самостоятельного возведения двухскатной крыши для загородного частного дома. Почему именно двухскатной? Дело в том, что такая форма наиболее удобна как с точки финансовых затрат, так и простоты монтажа по сравнению с другими конфигурациями. Еще один вариант – односкатная крыша, однако, для малоэтажного строительства она практически не подходит и обычно применяется разве что для пристроек, гаражей и других подобных конструкций. Впрочем, можно найти и весьма удачные решения с односкатными крышами.

Строительные бригады могут возводить одну и ту же крышу немного по-разному. Наверное, какой-то способ можно назвать более надежным и простым, чем представленный в данной статье, но это – тема для отдельного разговора. Выделяются две разновидности стропильных ферм двухскатных крыш: в первом случае производится укладка стропил на мауэрлат, во втором – укладка стропил на перекрытия предыдущего этажа. В данной статье рассматривается второй вариант.

Расчеты здесь и дальше приводятся для кирпичной коробки размерами 8х8 метров и 3 метра в высоту. Как и при других вариантах возведения крыши, здесь первым шагом станет установка мауэрлата. Монтировать мауэрлат нужно на внутренней стороне стен, а снаружи заложить кирпичом из эстетических соображений. При установке необходимо следить, чтобы верхняя часть мауэрлата не выдавалась за облицовочный кирпич на 2-3 см. Это нужно, чтобы нагрузка крыши ложилась именно на мауэрлат, в противном случае она будет передаваться облицовочному кирпичу, что в корне неверно.

Балки перекрытий

Следующий шаг – монтаж балочных перекрытий. Для начала необходимо установить крайние балки перекрытия. Их вынос определит ширину карниза. Ширина карниза в зависимости от пожеланий заказчика может быть 40-50 см. Балками выступают специальные брусья, сечение которых необходимо высчитывать отдельно, учитывая различные моменты (снеговую нагрузку, ветровую нагрузку и другие факторы).

В первую очередь ставим балки обозначенные цифрами 1,2,3,4.

Для указанной кирпичной коробки размером 8х8 метров сечение бруса выбирается 100х200 мм. Когда крайние балки сечения установлены, необходимо натянуть шнурку по верхней части и выставить другие балки. При этом обычно требуется либо подтесывать под ними мауэрлат, либо подкладывать тонкие фанерки. Что примечательно, такое приходится делать часто, особенно учитывая, что заказанный брус может быть немного разным по сечению. Если заказать брус 200 мм, то могут привезти 190-210. Такое уж в нашей стране на лесопилках оборудование.

Учитывать шаг балок нужно, основываясь на размере шага стропил, которые будут укладываться в дальнейшем. К примеру, если берутся половые доски 50х150 мм, то хорошо будет выбрать шаг 60-70 см, даже лучше остановиться на 60 см, принимая во внимание, что такую ширину обычно имеют кровельные утеплители. После установки длинных балок необходимо поставить короткие. Шаг для них чаще всего 1 метр.

Для прикрепления балок к мауэрлату подойдут гвозди на 150. Иногда допускается применение саморезов и металлических стропильных уголков. В принципе, если строители используют различные крепежные элементы, то в результате выполнить работу становится проще. Разнообразие крепежных элементов существенно облегчает жизнь и неопытному строителю, потому что не требуется утруждать себя созданием зарубок и запилов.

Настил досок

Следующий шаг – настил досок. Допустимо использование дюймовок, а также половых досок. Закреплять их не нужно, они необходимы только чтобы можно было нормально ходить. Далее следует устанавливать коньковый брус. Для этого сперва нужно установить при помощи уровня или отвеса стойки 50х100 мм, укрепить их временными распорками. Оптимально будет выбрать шаг для стоек в районе 3 метров. Первым делом устанавливаются крайние стойки, потом между ними натягиваются шнурки, затем промежуточные.

Закрепление элементов

Прикрепление стропил к балкам – это один из важных процессов при возведении крыши. Чтобы предотвратить возможное скольжение элементов конструкции по кровельной доске, стропильная доска должна быть надежно закреплена с помощью таких вариантов крепежной установки:

1. Зуб вместе со специальным упором и шипом.
2. Зуб со специальным упором в конце балки.

В зависимости от того, под каким углом располагаются стропила, они присоединяются либо 2-мя, либо 1-м зубом к балкам перекрытия. Такая конструкция позволяет распределить давление от конкретных досок на всю систему.

Вариант 1: врубка единичным зубом

Рисунок 2. Схема соединения стропил двойным зубом, болтом и хомутом.

Крепление стропил и балочных брусьев при помощи единичного зуба применяется, если крыша строения имеет крутую форму. Другими словами, если угол между досочными элементами и балкой 35° и более. Для надежного сцепления элементов крыши в самом стропиле выполняется зуб с шипом.

В ответной части создается специальный упор, имеющий выемку под шип, которая обычно углублена на 1/4-1/3 от общей толщины ответной доски. Вырезать глубже не стоит, чтобы не ослабить саму балку (рис. 1).

Вырубка гнезд к балкам перекрытия осуществляется обычно на 250 мм от крайней стороны свисающего элемента. Единичный зуб может быть сделан вместе с шипом.

Вариант 2: врубка с использованием двойного зуба

Если же крыша возводимого дома имеет достаточно пологую форму (менее 35°), то крепление стропил производится по-другому. Они укрепляются с помощью врубки 2-мя зубьями. Это необходимо для увеличения опорной площади стропильной доски на каждую балку. Соединение можно сделать несколькими способами:

1. Замок с вырезанным двойным шипом.
2. С помощью соединения 2-мя шипами.
3. Использованием упора с шипом или без шипа.

Врезки в балочные доски обычно создают на одну и ту же глубину. Но если необходимо их установить на разную глубину, стоит взять во внимание несложное правило. 2-ой зуб выполняют на половину толщины вашей балки, а 1-ый – на 1/3 толщины (рис. 2).

Перекрытие можно сконструировать и по-другому. Существует еще более сложный вариант крепления – соединение в конце специальной затяжки. Тогда зуб-упор делается в ноге стропил таким способом, чтобы первая плоскость зуба находилась в конце досочной балки.

Другая плоскость должна упираться в созданный в брусе запил, который изготавливается обычно на 1/3 толщины всей вашей балки. Мастера советуют сооружать зуб-упор как можно подальше от ее края.

Кстати, для обустройства всей вашей системы, при установке балок могут быть использованы металлические либо деревянные крепежные элементы. Обычно используют такие деревянные детали, как:

• косынки;
• бруски;
• вставки для изготовления шипа;
• нагели и пластины.

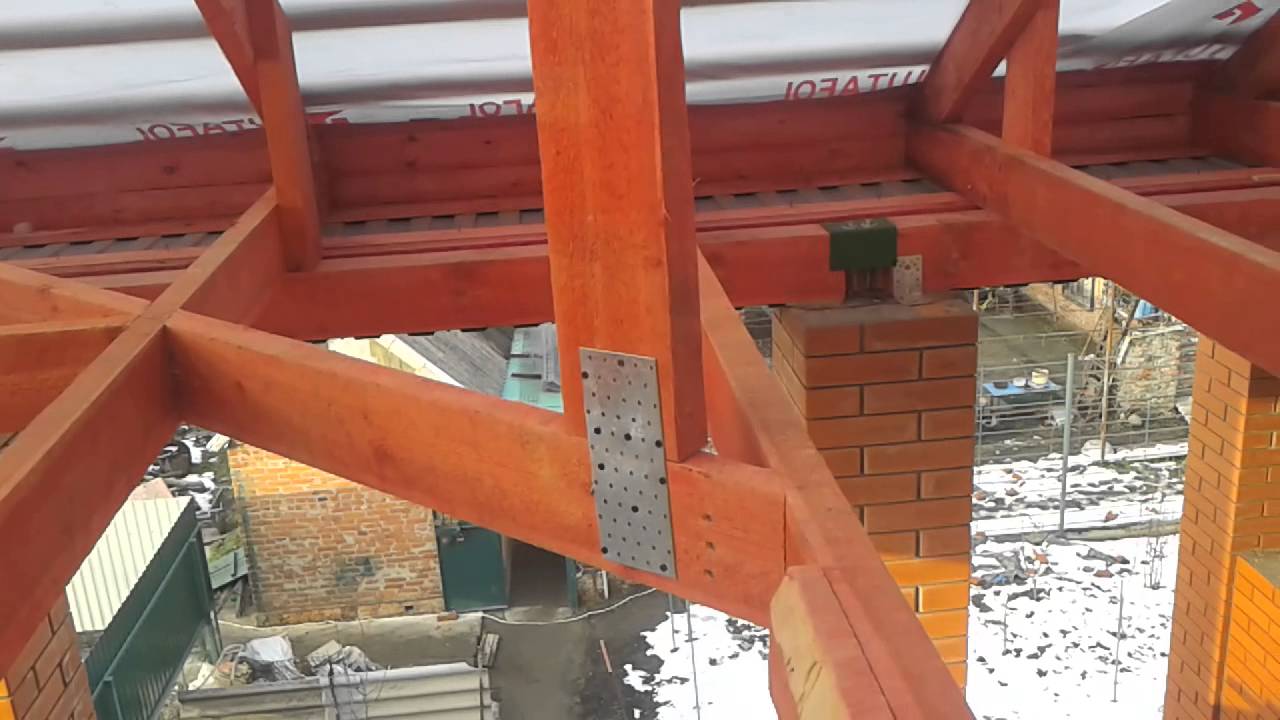

Крепление стропил выполняется с использованием металлических элементов, из которых при создании системы можно выделить:

• уголки;
• «салазки» и «ползунки» для крепления;
• МЗП – зубчатые пластины;
• ленты перфорированные;
• пластины гвоздевые и закладные.

Перекрытие кровли должно быть достаточно прочным.

Чтобы придать всей конструкции и вашему брусу большую надежность, стропила и балки присоединяют хомутами и болтами, а затем закрепляют петлями из проволоки или железными лентами.

Весь этот узел укрепляется на стене строящегося дома на крайнем болте либо на специально вмурованном костыле.

Материалы для стропил:

1. Доски.
2. Брусья.
3. Балки.
4. Шайбы, болты, гвозди, гайки,
5. Хомуты.
6. Проволока.

Инструменты для стропил.

1. Молоток.
2. Пила.
3. Топор.
4. Дрель.

Так обеспечивается наиболее прочное крепление стропил. Это позволит вашей конструкции простоять не один десяток лет.

Несколько основных правил крепления стропил к мауэрлату

• Необходимо обеспечить надёжное, прочное и качественное соединение скрепляемых деталей.
• В местах прилегания стропил к мауэрлату необходимо обеспечить высокую точность запилов.

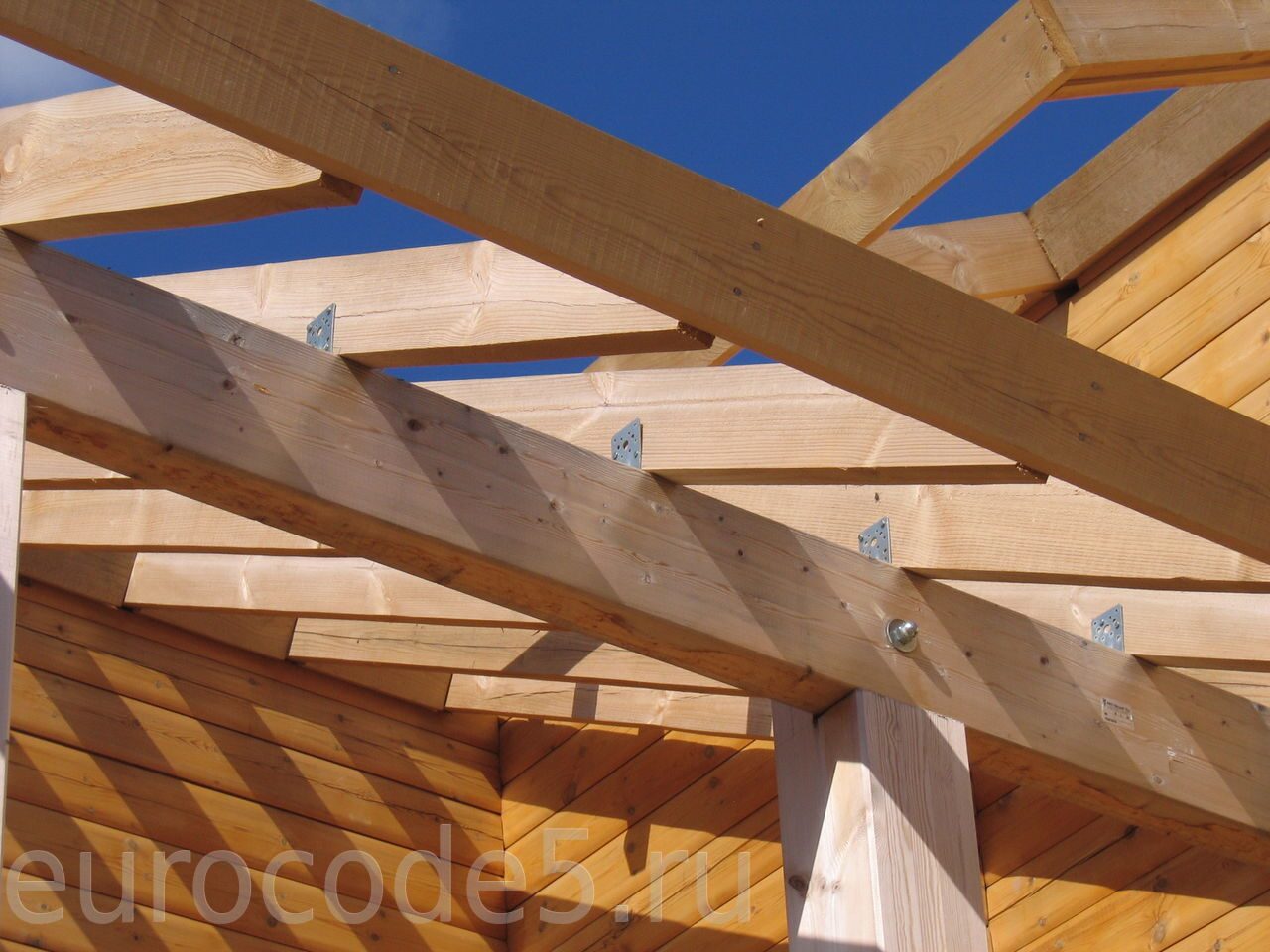

• Крепёжные работы производить с помощью металлических уголков, пластин, кронштейнов, шпилек с резьбой или болтов с гайками.
• Болты и гайки применять только с металлическими пластинами или шайбами.
• Гвозди и шурупы применяют в качестве временного варианта крепления. В дальнейшем их меняют на уголки, пластины или болты.

Крепление стропил всегда было важным моментом при возведении крыши. Гарантией надёжности такого сооружения выступает не только правильный расчёт и выбор материала, но и правильно выполненный монтаж стропил к мауэрлату, а также к балкам перекрытия.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Установка стропил односкатной крыши

Для крепления стропильной системы односкатной крыши есть несколько подходов, которые существенно различаются.

Если стропила к боковой части не прислоняются, а лежат на торце стены, то их крепят непосредственно к стенам при помощи анкерных болтов или шурупов, если устроены закладные в стене.

Второй вариант — крепление стропильных ног к брусу, который заранее устанавливается на стене.

При таком варианте в несущей стене значительно меньше отверстий.

Еще об устройстве односкатной крыши из металлочерепицы.

О требованиях СНиП к уклону плоской кровли смотрите по ссылке. Зачем плоской кровле уклон и каким он должен быть.

О карнизном свесе кровли из металлочерепицы здесь. Чем и как подшивают свесы кровли.

После того, как брус надежно зафиксирован на стене, стропильные ноги крепят при помощи болтов или саморезов.

По бокам для повышения надежности соединения устанавливают угольники.

Крепление балок перекрытия к стене

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам.

К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться.

Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

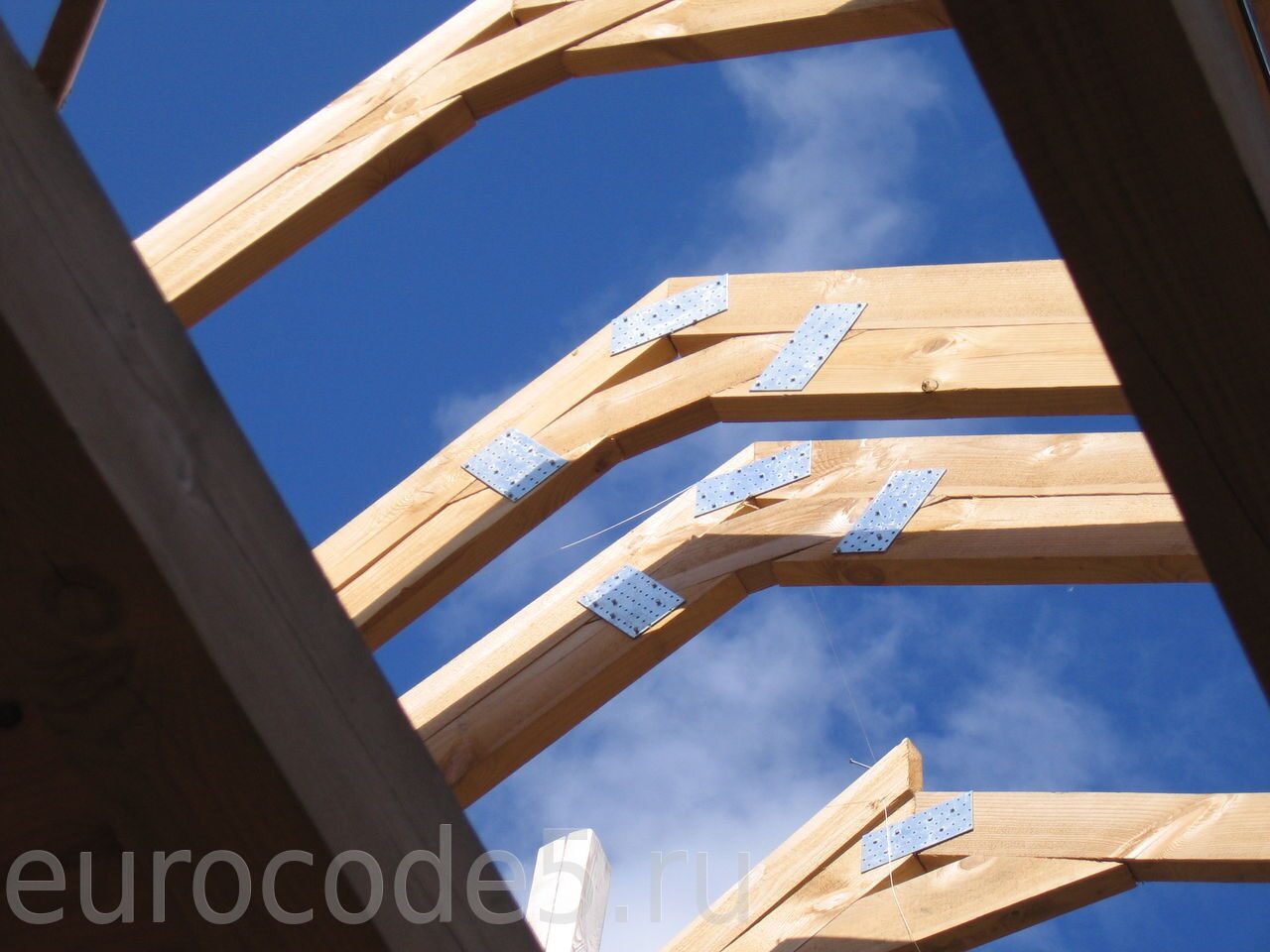

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку.

Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу.

Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Конструкция опорного узла в зависимости от типа стропильной системы

Чтобы соединение правильно работало, в первую очередь нужно учитывать способ опирания стропил. При наслонных или висячих системах эти узлы решаются по-разному.

Наслонные системы

В таких конструкциях стропила опираются на мауэрлат и конек. Вся нагрузка от кровли, ветра и снега передается через опорный брус, поэтому мауэрлат является распорным. Чтобы исключить деформации, стропильные ноги к нему крепятся жестко.

Как крепить стропила к мауэрлату в распорных системах:

• На концах стропильных ног выбирается паз, которым он насаживается на опорную балку. По бокам они дополнительно соединяются уголками или держателями балок.
• Вместо уголков могут использоваться гвоздевые соединения — 2 гвоздя прибиваются наискось через стропило, и 1 вертикально сквозь него.
• На небольших кровлях применяются скобы, один конец которых вбивается в балку, а другой в стропила.
• Торец стропила запиливается горизонтально без какого-либо седла, а по нижнему краю прибивается опорный брусок. Это упрощает и ускоряет монтаж, позволяя не делать паз. Но несущая способность узла меньше, чем при врубке.

Такие опорные узлы получаются жесткими и надежно обеспечивают передачу усилий между конструкциями.

Висячая система

В жестких фермах усилия распора передаются на затяжку. Сама ферма является статичной и не создает боковой нагрузки на стены. Основное внимание нужно уделить креплению стропил к горизонтальной балке, поскольку этот узел наиболее ответственный.

Располагаться затяжки могут в нижнем или среднем поясе, либо сразу внизу и вверху в зависимости от нагрузок и конструктива. Они служат одновременно балками перекрытия и основанием для обшивки потолка/пола.

Крепление стропил к затяжке проводится лобовой врубкой с одинарным или двойным зубом:

• В брусе выбирается паз, а в стропилах шип соответствующей формы.
• Детали дополнительно стягиваются 1-2 болтами и хомутами через подбалку — горизонтальный брус или доску, которая устанавливается для равномерного распределения усилий от крепежа и предупреждения смятия древесины.

От торца затяжки до места врубки должно быть не менее 1,5 глубины паза, а его высота — не более 1/3 сечения несущего элемента.

Стыковать детали можно без врубки, тогда соединения усиливаются с помощью деревянных или металлических накладок. Количество крепежных элементов принимается исходя из расчета по нагрузкам. В некоторых случаях стропила делаются двойными. Тогда затяжка не врубается, а жестко защемляется между двумя досками. Узел стягивается 2 болтами.

Вынос за наружные стены деревянных конструкций должен составлять не менее 40 см для образования карнизного свеса. Опираются фермы на подкладные доски или брус, крепятся уголками, держателями.

Технология выполнения вальмовых диагональных стропил

1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

Монтаж стропил на сруб

Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.

Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.

Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте. Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели. Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления .

Определяя, как установить стропила на сруб необходимо учитывать, что в данном случае соединения стропильных ног в коньковой части выполняются подвижными – должна иметься возможность менять угол при усадке фронтонов. Для этого стропильные ноги крепятся внахлест с болтовым соединением, либо с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).

Нижняя часть стропильной ноги может крепиться в паз, выполненный в верхнем венце стены. При этом стропило устанавливается со свесом, величина которого определяется при проектировании. При необходимости стропильная нога устанавливается нижним ребром на бревно без паза. Также используется вариант, когда местом крепления стропильной ноги является горизонтальный брус перекрытия.

Во всех случаях в качестве крепления используется специальный крепежный элемент из прочного металла – «салазки». Крепление может быть открытого или зарытого типа. Оно позволяет стропилам перемещаться без деформации кровли. Перед тем, как крепить стропила к срубу, следует правильно подобрать крепеж. Модели различаются длиной хода подвижного элемента (от 60 до 160 мм), количеством отверстий для крепежа.

Если крыша будет испытывать серьезные снеговые нагрузки, «салазки» монтируются с обеих сторон стропильной ноги. При установке скользящего соединения на бревно сруба, необходимо подготовить под место крепежа пластины плоскую площадку.

Соединение с усиливающей подкладкой

В некоторых случаях используют соединение с помощью усиливающей подкладки. Подкладка представляет собой брусок, укладываемый поверх мауэрлата в местах крепления стропил и надежно закрепляющийся к нему. При этом в стропильной ноге делается выпил по форме подкладки для надежного соединения с ней.

Стропила при соединении с использованием подкладки могут крепиться с помощью натянутой стальной проволоки, закрепленной к стальному костылю, вбитому в стену. Также нередко крепление стропил к мауэрлату осуществляется с помощью стальных скоб. Усиление стропильной системы показано в следующем видео:

Устройство наслонных стропил: основные правила

Стропильная система наслонного типа используется при необходимости перекрытия пролетов с максимальной длиной 6-6,5 метров. Если во внутренней части строения имеются несущие конструкции (стены или колонны), то есть возможность дополнительной установки на них стоек.

Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.

Так как в сфере частного строительства пролеты больших размеров – большая редкость, в индивидуальных зданиях главным образом используются именно наслонные системы.

Согласно технологии, опорой для стропильной ноги служит мауэрлат. Если речь идет о деревянной постройке, его функция переходит к верхнему ряду стен. Данное узловое соединение имеет важнейшее значение.

При стягивании стропильных ног при помощи ригеля можно увеличить длину пролета до 8 метров, при наличии одной опоры – вплоть до 12 метров, при двух опорах – до 16 метров.

Запрещена укладка деревянных стропил на каменные стены, поскольку на них постоянно будет образовываться конденсат, оказывающий на дерево разрушающее действие. Для предупреждения возможного загнивания деревянных частей необходимо произвести изоляцию мауэрлата. Это же правило относится ко всем участкам, на которых деревянные элементы примыкают к металлическим или каменным конструкциям.

Первым делом производится закрепление мауэрлата. Эта деталь по сути является брусом с параметрами 150 х 150, 150 х 200 мм. Процесс осуществляется с использованием штырей. Их необходимо забетонировать в стену минимум на 40 см. Аналогичным способом закрепляются болты. Для этого применяют проволочные скрутки, минимальный диаметр которых должен составлять 6 мм. Их закладка производится на этапе возведения стен не выше третьего ряда кладки (отсчет ведется с верхнего ряда).

Крепление наслонных стропил к мауэрлату может осуществляться при помощи скоб. Аналогичные требования предъявляются к брусу, укладываемому поверх наружных конструкций – лежню.

При возведении домов используют систему наслонных стропил на основе дерева. Изготовление и применение подобных деталей из металла нецелесообразно и довольно проблематично.

Соединение и крепление стропильных брусов, опорных брусьев и остальных деталей удобно осуществлять с помощью крепежей в форме зубьев, шипов, сковородень, широко используемых в плотницком деле.

Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.

Утепление и пароизоляция

Использование качественного утеплителя для крыши позволяет значительно снизить тепловые потери и сэкономить на обогреве помещения. Компании предоставляют большое количество разнообразных материалов со своими преимуществами и недостатками. Тем не менее, наиболее распространенными до сих пор остаются:

• минеральная вата;
• базальтовая вата;
• стекловата;
• пенопласт.

Монтаж производится с внутренней стороны в междустропильное пространство. Листы следует нарезать так, чтобы их ширина превышала расстояние между стропилами на 15-30 мм, что позволяет обеспечить более надежную фиксацию материала, то есть «в распор». При утеплении в несколько слоев, материалы следует располагать в шахматном порядке, чтобы исключить появление мостика холода.

Для того чтобы защитить утеплитель от испаряющейся влаги с нижних этажей здания и соответственно предотвратить появление грибка, обязательно требуется настелить пароизоляционную пленку изнутри. Ее крепление следует производить с помощью степлера соблюдая нахлест 4-6 см, а швы обязательно должны быть заклеены герметизирующей лентой.

Утепление особенно актуально при наличии мансардного помещения.

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы.

Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе.

Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы.

При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего.

Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления.

Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

1. Все балки до их установки обрабатываются антисептиками и антипиренами.
2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

Как правильно подобрать крепеж для монтажа стропильной системы

Каркасом стропильной системы и о снованием любой крыши является мауэрлат. В деревянных домах его функции может выполнять верхний венец сруба, а на кирпичных и бетонных стенах монтируется мощное основание из бруса.

Крепление мауэрлата

1. В домах, сложенных из клееного бруса или из бревен,мауэрлат  не требуется. Если высоты несущих стен недостаточно, укладывается дополнительный венец-мауэрлат. Для его крепления используются кованные скобы и стальные нагели (шипы).

2. Крепление мауэрлата на кирпичных стенах возможно несколькими способами:

— в процессе кладки несущих стен на глубину 3-х и более верхних рядов кирпичей замуровываются шпильки диаметром не менее 14 мм. Нижний конец шпильки должен быть согнут под прямым углом в виде буквы «Г». Длина свободной части шпильки должна быть больше толщины мауэрлата на 3-4 см;

— на заключительном этапе кладки несущих стен заливается армированный пояс. В него вмуровываются «Г»-образные шпильки или анкерные болты диаметром не менее 14 мм. Длина открытой части крепежных элементов должна на 3-4 см превосходить толщину мауэрлата.

Расстояние между шпильками (анкерными болтами) выбирается кратным шагу стропил и равно 1,0… 1,5 м.

Перед монтажом мауэрлата на каменные стены обязательно укладывается слой гидроизолирующего материала.

Крепление стропил

1. Дома, сложенные из бревен или бруса, в процессе эксплуатации дают усадку, а их геометрические параметры изменяются. В таких условиях крыша должна иметь некоторую независимость. При жестком креплении стропильной системы крышу деревянного дома перекашивает , а кровельные материалы разрушаются. В худшем случае это может привести к разрушению каркаса дома, поэтому соединения стропил делают подвижным.

Стропила в коньке могут крепиться двумя способами:

— подвижное соединение с помощью болта М16;

— соединение с помощью пластинчатого шарнира. В этом случае на каждом стропиле 4-мя болтами М10…М12 крепятся по две стальных накладки. Роль шарнира выполняет болт М16.

Крепление стропил к мауэрлату осуществляется с помощью так называемых «салазок». Скоба и кронштейн крепятся гвоздями, при этом стропило имеет возможность небольшого перемещения относительно мауэрлата вдоль своей продольной оси.

2. Если дом сложен из кирпича или шлакоблока, применяется жесткое крепление стропил. В этом случае коньковое соединение выполняется следующими способами:

— неподвижное соединение встык. При этом стропила скрепляются гвоздями, а весь узел усиливается дополнительной стальной или деревянной накладкой — ригелем. Ригель к стропилам крепится болтами М10…М12 или гвоздями соответственно;

— неподвижное соединение врезкой в полдерева. В этом случае стропила соединяются болтом М16, а узел усиливается ригелем.

Крепление стропил к мауэрлату осуществляется с помощью усиленных стальных уголков. Для крепления уголков используются болты М10…М12 и гвозди.

В качестве дополнительных креплений неподвижных узлов используются хомуты, стяжки из проволоки и монтажная перфорированная лента.

Все резьбовые соединения выполняются с применением металлических шайб или пластин.

При креплении деталей конструкции гвоздями необходимо придерживаться следующего правила: длина гвоздя должна в 2-3 раза превышать толщину пробиваемого элемента.

Рекомендуется использование гвоздей с кольцевой накаткой длиной 100 мм, т.к. они меньше повреждают структуру дерева, при этом прочность соединения оказывается существенно выше.

Способы крепления стропил к стене и балкам

В зависимости от того из какого материала построен дом, в каких географических и природных условиях он находится, выбирается форма крыши и варианты крепления стропил – основной составляющей стропильной системы, держащей на себе всю кровлю.
Содержание:

Крепление стропил к стене осуществляется:

• с помощью мауэрлата;
• с подстропильными брусками и затяжкой;
• через балки перекрытия;
• креплением к верхнему венцу бревенчатых стен;
• использованием обвязки каркасного дома.

Существует два типа стропил – наслонные и висячие. В данном случае нам интересны висячие стропила, так как мы рассматриваем строительство дома с крышей большой площади.

Крепление стропил к балкам

Висячие стропила имеют всего одну точку опоры – стену, что приводит к возникновению горизонтальных распорных давлений во всей стропильной системе. В этом случае, чтобы погасить распорные силы, применяют затяжку – брус или доски, соединяющие воедино ноги встречных стропил при жёстком соединении стропильных верхушек. В результате получается  безраспорный треугольник, который связывается со стеной дома.

Иногда вместо затяжки применяются балки перекрытий, которые укладываются перпендикулярно стенам, в одной плоскости со стропилами. Чаще всего такое крепление стропил используется при возведении лёгких мансард.

Следует отметить, что какая бы ни была лёгкая крыша, крепление стропил к балкам лучше производить, когда заведомо известно, что стены дома крепкие, так как нагрузка от стропил на стены дома будет точечная, и не распределится равномерно, как в случае крепления стропил к мауэрлату.

Балки перекрытия для облегчённых крыш выбираются не толстые, чаще всего сечением 5х15 см. Для создания свеса крыши, балку нужно брать такой длины, чтобы можно было концы  её вынести за стены  не менее чем на  550 мм с каждой стороны. Стропило тоже выносится за стену и крепится (упирается) к краю балки.

Как крепить стропила

Если стропило просто упереть в балку и создать на него давление, то конец  его  начнёт скользить по балке, что неминуемо приведёт к соскальзыванию и разрушению кровли. Поэтому, чтобы остановить движение и надёжно закрепить стропило, используются соединения – зуб с упором, зуб с упором и шипом, упор в конец балки.

В зависимости от угла наклона стропила, соединение производится одним зубом или двумя. Такое крепление стропил с балками обеспечивает передачу давления непосредственно от одного элемента стропильной системы другому.

Врубка одинарным зубом

Соединение стропила с балкой посредством одинарного зуба используется в тех случаях, когда крыша достаточно крутая, то есть между стропилом и балкой угол больше 35˚. Зуб с шипом изготавливается в пятке  стропила, а в балке вырезается упор с гнездом под шип.

Гнездо вырубается на глубину 1/3 – 1/4  толщины балки (глубже не рекомендуется во избежание ослабления балки).

В каком месте производится врубка? Рекомендуется производить ее на расстоянии 250-400 мм, отступив от края свисающей балки, что гарантирует невозможность скола конца балки под давлением стропила.

Одинарный зуб чаще всего делается в сочетании с шипом, который предотвращает боковой сдвиг стропильной ноги. Такое соединение называется зуб с упором и шипом.

Врубка двойным зубом

В случае если крыша пологая и имеет угол наклона меньше 35˚, стропила устанавливают таким образом, чтобы увеличить площадь трения с балкой перекрытия, другими словами, увеличить площадь опоры стропила на балку. Для этого производится врубание двумя зубами в разных комбинациях:

• упор с шипом плюс упор без шипа;
• два шипа;
• замок с двойным шипом и т.д.

В первом случае в балке вырезаются: шип с упором для одного зуба и упор для второго. В стропильной ноге – проушина для шипа с упором  первого зуба и упор для второго зуба.

Глубина врезки зубов чаще всего производится одинаково, на одну глубину. Если делают врубки на разную глубину, то первый зуб с шипом врубают на 1/3, а второй зуб на 1/2 толщины балки.

Иногда используется не очень распространённый способ крепления стропил с балкой – соединение в конец затяжки. В этом случае вырезается зуб-упор  в ноге стропила так,  чтобы одна плоскость зуба просто ложилась на плоскость балки в самый край, а вторая упиралась в запил, сделанный в балке. Запил делается на глубину 1/3 толщины балки, а зуб-упор вырезается как можно дальше от края.

Для большей надёжности,  стропила с балками дополнительно соединяют между собой  болтами  или хомутами, затем  проволочными петлями или полосками железа весь узел крепят к стене дома, а именно к вмурованному костылю или анкерному болту.

Все соединения в устройстве стропильной системы производят с помощью деревянных элементов или металлических изделий, называемых крепежом для стропил:

1. Деревянные изделия – бруски, треугольные косынки (накладки) – накладные или вставные для создания шипа, пластины, нагели.
2. Металлические изделия – гвозди, шурупы, болты в комплекте с гайками и шайбами, скобы, хомуты, накладки, петли, разнообразные стальные уголки, устройства для крепления стропил «ползунки» либо «салазки», металлические зубчатые пластины (МЗП), перфорированные ленты, гвоздевые пластины, закладные, анкеры и др.

Крепление стропил к мауэрлату

Теперь подробно рассмотрим варианты крепления наслонных стропил к мауэрлату домов из газобетона (схемы крепления стропил подойдут и для других «каменных» домов). Система наслонных стропил может быть выполнена в виде распорной или безраспорной конструкции. Кончено, «безраспорной» конструкцию стропил мы называем с некотрой степнью допуска, так как определенная часть распирающих нагрузок в узле крепления стропила-мауэрлат все-таки будет передаваться на стену. Но, без сомнения, величина таких распирающих нагрузок в случае исполнения стропильной системы в виде «безраспорной» конструкции будет значительно меньше, чем в заведомо «распорной» стропильной системе.

Наслонная система стропил может быть выполнена в виде распорной или безраспорной конструкции. От того каким образом будут выполенены узлы опирания стропил на мауэрлат и как стропила будут сочленяться на коньковом прогоне зависит будет передавать стропильная система распор на стены дома из газобетона или не будет. Более выигрышным вариантом в плане сохранения конструктивной целостности здания является безраспорная конструкция наслонных стропил. Чтобы занчительно снизить передаваемые распирающие нагрузки на стены дома один из концов наслонных стропил должен быть закреплен так, чтобы обеспечивать продольный сдвиг стропила под воздействием снеговой или ветровой нагрузки. Для этого в безраспорных конструкциях стропильных систем соблюдается следующее правило: крепление одного конца стропильной ноги делается на скользящей опоре, позволяющей продольное смещение (сдвиг) и поворот стропила (две степени свободы), крепление другого конца стропил делается с допуском только поворота (одна степень свободы). Крепление с двумя степенями свободы может быть выполнено на современных крепежных пластинах-ползунах, либо на стальных скобах с использованием проволочных петель (петель из лавсановых или стальных крепежных лент) в сочетании с конструкционным креплением в виде уголков, деревянных коротышей или пробоя гвоздями (по одному с каждой строны). Конструкционное крепление предупреждает сдвиг стропил вдоль продольной оси мауэрлата (стен). Варианты крепления наслонных стропил к мауэрлату с одной и двумя степенями свободы.

В варианте «Б» — креплении стропила к мауэрлату с двумя степенями свободы испорльзуется крепежный элемент — ползун. Он предохраняет стропила от подъема ветром и при этом позволяет осуществлять сдвиг стропила при прогибе под нагрузкой. В таком случае при отсутствии жесткой связи стропило-мауэрлат распирающая нагрузка не будет передаваться на опорную стену. Подвижное крепление стропила к мауэрлату с двумя степенями свободы может быть выполнено также при помощи скобы, уголков с пробитием по долном гвоздю с каждой строны или без пробития, с помощью деревянных брусков с пробитем по одному гвоздю с каждой строны или вообще без пробития. В случае использования таких «доморщенных» несовершенных услов крепления обязательно дополнительное креплени ястропила к мауэрлату, стене или перекрытию с помощью проволочных петель, стальных монтажных лент, полос металла или хомутов, лавсановых ПЭИ лент. Такие дополнимтельные крепления не ограничат две степени свободы стропила, но предотвратят срыв стропил и кровли ветром или ураганом. При соединении других элементов стропильной системы следует пользоваться таблицей минимального количества и длины гвоздей [на основании таблицы 8-2 СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом]: Таблица. Минимальное количество и длина гвоздей Скрепляемые элементы Способ забивки Минимальная длина гвоздей, мм Минимальное количество гвоздей Стропила к коньковой доске В торец через коньковую доску либо вкосую 80 / 60 3 /4 Балки чердачного перекрытия к обвязке наружной стены Вкосую 80 2 Стропила к обвязке наружной стены Вкосую 80 3 Затяжка к стропилам Под прямым углом 80 3 Связи к стропилам Под прямым углом 60 3   Ниже мы представляем возможные варианты конструкции крепления стропил к мауэрлату, каждое из которых может быть выполнено как в виде «жесткой» связи (с одной степенью свободы стропила), так и с двумя степенями свободы для создания безраспорной конструкции наслонной стропильной системы. Ниже мы приведем табличку, в котрой опишем крепление стропила к мауэрлату для каждого варианта как с одной степнью свободы в сочленении, так и с двумя степенями сводбоды.

Таблица. Варианты конструкции Вариант конструкции 1 степень свободы 2 степени свободы А Стальной уголок прибивается к стропилу 3 гвоздями с каждой стороны Стальной уголок прибивается к стропилу 1 гвоздем с каждой стороны или не прибивается вообще Б Деревянные накладки («седло») крепятся к мауэрлату стальным уголком тремя гвоздями в каждую плоскость или пробоем через деревянный брусок. Деревянные накладки крепятся к мауэрлату 1 гвоздем с каждой стороны. В Стальной уголок прибивается к стропилу 3 гвоздями с каждой стороны Стальной уголок прибивается к стропилу 1 гвоздем с каждой стороны или не прибивается вообще Г Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок Сдвиг невозможен — стропило жестко упирается в мауэрлат треугольным запилом. Д Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок Сдвиг возможен только при отсутствии в узле упорного деревянного бруска, блокирующего продолный сдвиг. Е Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок Сдвиг возможен только при отсутствии в узле упорного треугольного запила стропила, блокирующего продолный сдвиг.

Часто возникает вопрос о величине запила для опорной площадки стропила: на какую часть стропила можно заглублять запил? Ответ найден в международном строительном коде для одно-двухквартирных индивидуальных жилых домов (IRC 2012, пункт R802.7.1.1): максимальная высота треугольного запила составляет 1/4 высоты сечения стропила. Максимальный свободный вынос стропила без опоры составляет 61 см. При большем выносе стропил требуется установка подопрных укосин. Если соотношение высоты сечения стропилены к ширине превышает 6 к 1, то требуется установка поперчных связей, исключающих опрокидыание стропил вдоль продольной оси.

К началу статьи: способы крепления мауэрлата к стенам из газобетона

Как правильно крепить стропила: разметка, крепление к мауэрлату, срубу и балкам, к коньку в мансардной крыше

Устройство кровли для скатной формы крыши, уклон которой превышает 5%, требует устойчивой несущей системы. Основой такой системы служат стропила. К вопросу о том, как крепить стропила, нужно подойти серьезно. Ошибки могут привести к последующему ослаблению, а затем и разрушению крыши.

На фото сложнейшая стропильная система для группы строений

Содержание статьи

Как правильно крепить стропила

Прежде чем приступить к самой установке, нужно разметить стропила на земле, чтобы избежать дальнейших несоответствий плану. Далее идет сборка стропильных ног, и сделать это можно двумя способами:

1. Собрать стропильную конструкцию прямо на земле.
2. Собрать стропила на крыше.

Важно! Первый способ очень удобен, но им не всегда можно воспользоваться: в процессе подъема конструкция может повредиться, если ее масса и тип не выдерживают подобной нагрузки без опоры, в воздухе.

Разметка стропил

Важно! Если стропила имеют сложную структуру с опорами, подкосами и бабками, то при разметке можно временно зафиксировать конструкцию гвоздями с помощью трех тонких реек. Желательно при распилке стропил оставить запас по длине, чтобы при необходимости ее можно было подогнать.

Установка стропильной системы

Смонтированная стропильная система для загородной постройки

1. Устанавливаются крайние стропильные ноги с двух сторон кровли. Окончательно крепить их еще не желательно, так как сначала нужно убедиться в симметричности. Но для удобства можно воспользоваться временным креплением к мауэрлату.
2. По обеим сторонам с помощью бечевки поочередно соединяются вершины каждого стропила с нижним концом противоположного.
3. Вершины крайних стропил соединяются бечевкой по линии будущего прохода конькового бруса.
4. По этой же линии выставляются оставшиеся стропила.
5. Их окончательно крепят к стенам или мауэрлату и связывают коньком.
6. С внешней стороны набивается обрешетка.

Крепление стропил к мауэрлату + видео

Все методы крепления стропил к мауэрлату делится на два вида:

1. Жесткое крепление. Данный метод выбирается при использовании наслонных стропил. На каждом стропиле делается врубка по шаблону, затем каждая стропильная нога упирается в мауэрлат и закрепляется гвоздями.


Процесс крепления стропильной системы к мауэрлату на видео

2. Скользящее крепление. Скользящего крепления можно добиться с помощью запила и укладки стропильной ноги на мауэрлат. Можно устанавливать с помощью двух гвоздей, вбитых по направлению друг к другу, а можно одним гвоздем, забитым вертикально вниз, в мауэрлат, через стропило.

Как крепить стропила к срубу и балкам перекрытия

1. Идет разметка расположения стропил.
2. Стропила внахлест крепятся болтами или специальными монтажными пластинами из металла.
3. Нижний конец стропила крепится в паз, который заранее подготовлен в верхнем стенном венце. Если есть необходимость, можно стропильную ногу нижней частью установить на бревно без паза.

Стропильная система, укрепленная на срубе и балках

Важно! Фронтоны из бревен или брусьев в процессе работы могут уменьшиться в высоте на 10-15 см. Конечно, это приведет к деформации формы крыши. Чтобы этого не произошло, в монтаже стропил следует применять специальные скользящие крепежи.

Крепление стропил к стене

Крепление стропильных ног напрямую к стене совершается следующими способами:

1. Установкой мауэрлата по стандартной схеме.
2. Креплением балок.
3. С помощью подстропильных брусков и затяжек.
4. Обвязкой каркасного дома.
5. Креплением к верхнему краю бревенчатых стен.

Крепление стропил к коньку

Простейший вариант закрепления стропил в коньке

1. У каждого стропила обрезается верхний край под углом, равным углу наклона скатов.
2. Противоположные стропильные ноги скрепляются двумя гвоздями длиной от 150 мм в местах среза.
3. Гвозди забиваются под углом так, чтобы части, проникающие в следующую стропилину, были достаточно длинными для надежности крепежа.
4. Стропила укрепляются металлическими и деревянными накладками, которые крепятся гвоздями или болтами.

Как крепить стропила в мансардной крыше

На фото классический вариант стропильной системы для мансардного этажа загородного дома

• 1) Сначала устанавливается верхний брус при помощи металлических скоб, гвоздей или саморезов.
• 2) Далее идет установка мауэрлата при помощи досок и брусьев. Они крепятся также с помощью скоб или саморезов или толстой проволоки, если ее предварительно вмонтировать в стену перед установкой мауэрлата.
• 3) Последний шаг – установка самих стропил. Их расположение нужно заранее отметить на мауэрлате строительным карандашом. Сначала укладываются крайние стропила к фронту. Между ними протягивается уровень, и возводятся остальные стропильные ноги.

Видео

Бесстрашный мужик Слава Храмцов устанавливает стропильную систему для своего дома в одиночку!

Внимательно изучив план будущей крыши, следует выбрать подходящий метод ее укрепления стропилами и выполнить его согласно инструкции. В современном строительстве именно этот способ сооружения крыши пользуется наибольшей популярностью, поскольку ее практичность, надежность и экономическая выгодность очевидны.

Как правильно крепить стропила двухскатной крыши?

Оглавление статьи:

Как крепить стропила: самые простые и надежные способы крепления

Когда при строительстве дома очередь доходит до устройства кровли, возникает резонный вопрос: как крепить стропила? Ответ на него зависит от многих факторов: конструкции крыши и расчётной нагрузки на неё, крутости скатов, материала и несущей способности стен, предполагаемой усадки строения и т.д. Каждый из этих факторов влияет на выбор способа крепления и стропильного крепежа. Кроме того, к стенам и между собой стропила тоже крепятся по-разному.

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Конструктивно стропила подразделяются на висячие и наслонные:

• Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

Крепление стропил в нижней части

В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.

Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.

Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.

Крепление к деревянной стене

Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции. При этом способ крепления зависит от предполагаемой усадки строения:

• Если дом уже дал усадку или в случае реконструкции и замены кровли на старом деревянном доме, крепление делают жёстким, вырубая в верхнем бревне пазы под стропила и жёстко закрепляя их скобами или металлическими уголками с двух сторон.

При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.

Крепление к мауэрлату

О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

Возможные варианты показаны на схеме:

Видео описание

Подробнее об этом на видео:

УЗЛЫ КРЕПЛЕНИЯ СТРОПИЛ К МАУЭРЛАТУ И КОНЬКУ 1

Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше. Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

Видео описание

Видео об устройстве стропильной системы для односкатной кровли:

Строительство односкатной крыши

Современный стальной стропильный крепёж очень облегчает работу по созданию каркаса крыши. При их применении стоит воспользоваться следующими советами и рекомендациями:

• все скрепляемые деревянные элементы должны иметь толщину не менее 50 мм;
• фиксировать фасонный крепёж следует оцинкованными саморезами или гвоздями. Причём гвозди должны быть не обычные, а ершённые – с насечками на стволе, длиной минимум 40 мм;
• симметрично расположенные крепёжные элементы можно дополнительно стягивать шпильками, затягивая гайки с обеих сторон стропила.

Крепление к балкам

Основная задача при таком соединении заключается в предотвращении скольжения стропил по балкам, иначе они будут «разъезжаться». Этого допускать нельзя. Так как подстропильные балки часто выполняют двойную роль – балок перекрытия и затяжек для висячих стропил, то сопряжение должно быть особенно надёжным.

Лучше всего использовать врубки различных видов. Самые распространённые – в один или в два зуба, с усилением болтами и хомутами:

• Соединение в один зуб годится для кровельных конструкций с небольшой нагрузкой – односкатных крыш пристроек или двухскатных с крутым наклоном скатов – более 35 градусов. Для этого на конце стропила вырезается зуб, а на балке соответствующее ему гнездо, глубина которого не должна превышать четверти толщины балки во избежание её ослабления. Расстояние от гнезда до конца балки не менее 25-30 см.

Иногда стропила упирают в конец балки и скрепляют их саморезами, гвоздями либо накладными пластинами. Или сбивают их боковыми поверхностями. Такие соединения очень ненадёжны и допускаются только на лёгких бюджетных нежилых постройках.

Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
   Как правильно выставить стропильную систему
2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревянного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Стропильная система двухскатной крыши: устройство, монтаж своими руками

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

• Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
• Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
• Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
• Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
• Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
• Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
• Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
• Лежни — опоры для стоек и фиксации подкосов.
• Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Стропильная система двухскатной крыши

Более простой, по сравнению с вальмовой и другими видами крыш, является двухскатная крыша, так сказать классика жанра. Однако это не говорит о том, что строить ее просто. Даже самые несложные операции при монтаже стропильной системы двухскатной крыши нужно выполнят со знанием дела и определенным опытом.

Какие виды стропил применяются при устройстве двускатки

Стропильная система двускатной крыши бывает:

• с наслонными стропилами
• с висячими стропилами

Висячие стропила не имеют опор внутри, а опираются только на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

Тип применяемых стропил напрямую связан с размерами здания, но в любом случае монтаж стропильной системы производится с соблюдением некоторых тонкостей. Более подробно мы говорили об этом, когда обсуждали стропильную систему мансард.

Самая опасная ситуация, которая очень вероятна при ошибках в расчете стропил двускатной крыши – разрушения стропильной системы из-за неверно выбранного сечения стропил. В лучшем случае – нарушения сочленений (узлов) стропильной системы, что приводит к невозможности дальнейшей эксплуатации крыши.

Обратите внимание

Особенности крепления мауэрлата

Крепление опорного бруса – мауэрлата – к стене производится различными способами. Рассмотрим эти варианты:

Первый способ

Самый надежный вариант, который применяют при строительстве крыш с большой (обычно – более 250 квадратных метров) площадью, заключается в следующем.

При возведении стен, на которых предстоит крепить мауэрлат, сверху заливается бетонная балка, хотя чаще, конечно устраивают сплошной пояс из бетона по периметру здания, так называемый армопояс. При этом в него вмуровывают шпильки, сечением не менее 12 мм. Делается это таким образом, чтобы при креплении мауэрлата шпильки проходили через его ось, а от края бруса до края армопояса (балки) оставалось не менее 5 сантиметров.

Что касается промежутков – я рекомендую размещать шпильки не реже, чем через каждые два метра, но с таким расчетом, чтобы оба края каждой части бруса мауэрлата были закреплены. Рассчитать высоту шпильки нужно с учетом 3 см для закручивания гайки.

Несколько дешевле получается, если вместо шпилек вмуровать куски арматуры, а к ним приварить короткие болты, предварительно обрезав головки. При этом нужно следить, чтобы резьбы хватило для притягивания мауэрлата к стене.

Можно и не вмуровывать предварительно шпильки: в таком случае я использую анкера – но этот способ дорогостоящий.

Второй способ

Он очень похож на первый – только шпильки вмуровывают прямо в стену, во время кладки. В таком случае шпильки должны быть более длинные, и вмуровывают их поглубже.

Такое крепление не столь надежно, как в первом случае, но вполне достаточно для строительства крыш, площадью менее 250 квадратных метров.

Третий способ

Самый простой способ – крепление мауэрлата предварительно уложенной в кладку катанкой – толстой мягкой, не сталистой, проволокой. Для этого в процессе кладки, за несколько рядов до ее окончания, между рядов укладывают среднюю часть куска проволоки, чтобы с обеих сторон кладки равномерно выглядывали ее концы такой длины, которой достаточно для обвязки мауэрлата.

Обратите внимание

Этот метод широко распространен в практике строительства и вполне надежен, особенно, если строение не значительных размеров.

Не стоит забывать и о гидроизоляционном слое под мауэрлат – иначе срок его эксплуатации резко сократится. Я обычно использую двухслойную полосу рубероида, хотя, при желании можно уложить и более дорогостоящий материал.

При строительстве стропильной системы кровли деревянного дома в качестве мауэрлата используют верхний венец рубленого дома, домов из бруса или обвязку каркасного дома. Хотя в некоторых случаях и укладывают мауэрлат отдельно – тогда я закрепляю его со вторым от верха венцом при помощи металлических заершенных скоб или хомутами из катанки.

Советую прочитать:

Монтаж и укрепление стропил

Следующий шаг строительства стропильной системы двухскатной крыши – установка и крепление стропил.

Стропила можно крепить и прямо к балкам перекрытия, без мауэрлата, если стены и балки достаточно надежны. В таком случае нагрузка сосредотачивается в точках опоры балок перекрытия, в то время как с применением мауэрлата нагрузка на стены распределяется равномерно.

К мауэрлату я креплю стропило следующим образом: делаю в месте соединения специальный зарез. Он имеет такую форму, что в узле соединения упирается своей плоскостью в горизонтальную плоскость мауэрлата.

Если этого не сделать – стропило будет съезжать вниз, несмотря на крепления. Некоторые делают еще прорезь в мауэрлате – однако на прочность соединения такой прием не влияет, а вот ослабить мауэрлат может.

Затем я вбиваю два гвоздя крестообразно через боковые противоположные плоскости стропила так, чтобы гвозди вошли в мауэрлат. Это удержит стропило от боковых смещений. Третьим гвоздем притягиваю стропило к мауэрлату, забивая его через верхнюю плоскость стропила перпендикулярно этой плоскости.

Верхний конец стропила стыкую с таким же концом противоположного стропила. Для этого стропила обрезаю под углом ската крыши, стыкую и стягиваю двумя противоположными гвоздями, забитыми через верхнюю плоскость.

Обрезку всех стропил можно делать по шаблону на земле, а можно и на крыше.

Для этого перекрещенные стропила слегка развожу, подперев стойками снизу, и делаю вертикальный распил сразу двух стропил в месте пересечения. При необходимости укрепляю стык металлической пластиной или деревянной накладкой.

Если стропильная конструкция предусматривает монтаж стоек и конькового прогона – верхнюю часть стропила опираю на него, сделав предварительно зарез нужной глубины на стропиле.

Обратите внимание

В случаях, когда размеры стропил превышают 4,5 метра, я укрепляю их при помощи ригеля. А когда превышают 6 метров и состоят из двух частей – дополнительным прогоном посредине между коньком и мауэрлатом. Прогон в таком случае опирается на стойки, и противоположные прогоны распираются горизонтальным брусом. Таким образом, получается очень прочная конструкция, способная служить десятилетиями без ремонта.

Чтобы надежно защитить свой дом от воздействия внешних неблагоприятных факторов, закажите строительство стропильной системы двухскатной крыши у нас: профессионалы хорошо знают, как это сделать!

Я готов ответить на любые вопросы, касающиеся устройства вальмовой стропильной системы – обращайтесь, всегда рад оказать помощь.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

0 0 голоса

Рейтинг статьи

Варианты и способы крепления стропил к балкам перекрытия

Крепление стропил к балкам перекрытия осуществляется при возведении мансардных крыш с незначительным весом. Узлы крепления получаются максимально надежными, если правильно выбрать вариант монтажа и следовать технологии.

Особенности стропильной системы

При проектировании конструкции крыши необходимо выбрать подходящий вариант для стропильной системы. Среди прочих следует выделить наслонные и висячие стропила. Для легких крыш внушительной площади обычно используются фермы висячего типа. Для них в качестве опоры выступают стены.

Более основательной и сложной является система с наслонными стропилами. В них стропильные ноги обладают дополнительными точками опоры. При возведении крыши стропильная система опирается на мауэрлат, который представляет собой конструкцию на продольных стенах или установленную по периметру дома. Этот вариант крепления стропил к балкам перекрытия используется в том случае, если дом возводится из блоков или кирпича.

Если по верху стен располагается бетонная монолитная балка или стены выполнены из бревна или бруса, то крыша опирается на горизонтальную балку, а не на мауэрлат. Балки в этом случае перекрывают коробку постройки в поперечном направлении. Наиболее простым вариантом устройства легкой мансардной крыши является кровельный каркас, который опирается на балки.

В процессе проектирования необходимо рассчитать стропильные ноги и толщину балок, учитывая нагрузки на кровельную систему. При монтаже необходимо обеспечить опирание стропил на балки. Крепление стропил к балкам перекрытия без мауэрлата может осуществляться лишь в том случае, когда стены постройки смогут выдержать внушительные точечные нагрузки.

В каких случаях стропильная система опирается на балки перекрытия

Если для висячих стропил балки перекрытия выполняют роль опоры, то система создает высокие нагрузки на строительные конструкции. Такой подход актуален при возведении деревянных домов, ведь брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки. А вот в случае с кирпичными стенами нераспределенное давление может быть разрушительным, что особенно верно для тех мест, где находятся балки перекрытия, в этом случае край стены крошится.

Для рассредоточения давления мауэрлат укладывается на гребень стены. Его изготавливают из толстого бруса квадратного сечения со стороной 150 мм. А вот когда осуществляется крепление стропил к балкам перекрытия, то под тяжестью кровли стены не будут разрушаться, ведь мауэрлат станет выполнять роль разгрузочного элемента. Для того чтобы обезопасить блочные или кирпичные стены, когда на них оказываются высокие нагрузки, в их верхней части следует выполнить армированный пояс из бетона.

Принципы крепления

На сегодняшний день стропила к балкам перекрытия могут крепиться одним из нескольких способов. При этом нужно исключить вероятность соскальзывания стропил с опоры. Использовать для этого необходимо соединения с шипами и пазами, которые подготавливаются в обоих элементах.

Альтернативным решением выступает металлический крепёж. Крепление стропил к балкам перекрытия может проводиться с помощью болтов. В этом случае комплект состоит из гайки, болта и шайбы. На конце балки, которая выступает с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна быть расположена под углом, который соответствует наклону стропил. Нижняя часть стропильной ноги запиливается под тем же углом.

Когда стропило будет установлено на балку, его необходимо укрепить гвоздями, а после высверлить сквозное отверстие, которое будет располагаться перпендикулярно стропильной ноге. Отверстия необходимы для болтов, их нужно расположить снизу и пропустить через вырез, который находится в балке.

Шайба надевается на болт, а с помощью гайки можно будет закрепить узел. Деревянные элементы ослабляются со временем, если крепление стропил к балкам перекрытия односкатной крыши осуществляется с помощью сквозных отверстий. По этой причине наиболее распространены соединения шипом, упором и зубом.

Рассматривая варианты крепления, вы должны отметить, что конфигурация будет зависеть от угла наклона скатов. Если скат является крутым, то он будет испытывать пониженную снеговую нагрузку, в этом случае достаточно использовать крепление с одинарным зубом. Двойное применяется при монтаже кровли, если угол наклона меньше 35 °. Этот вид крепления позволяет увеличить площадь опоры и обеспечить высокую прочность узла.

Крепление стропил к балкам перекрытия, фото которого вы отыщете в статье, может осуществляться методом врубки. В этом случае речь идёт об ординарном зубе, который выполняется с вырезом шипа, что исключает боковой сдвиг под нагрузкой. Под шип необходимо предусмотреть гнездо, которое располагается в балке. Для того чтобы не ослабить ее, глубину гнезда необходимо рассчитать с учетом толщины балки, первая составит от 1/3 до 1/4 последней.

Отступив от края балки перекрытия 25 см, необходимо сделать вырез, чтобы исключить сколы. Двойной зуб дополняется парой шипов, замочным соединением и упором с шипом. Последний может быть ещё и без шипа. У обоих зубов глубина врезки должна быть одинаковой, но можно при необходимости использовать врезку на разную глубину. В данном случае речь идет о том случае, когда первый зуб дополняется шипом. Рубка осуществляется на треть толщины опорной балки. Второй зуб при этом врубается наполовину.

Дополнительные рекомендации по креплению

Рассматривая способы крепления стропил к балкам перекрытия, вы должны учесть, что пазы не могут удерживать стропильные ноги, на которые оказывается нагрузка. Помимо врубки, с помощью металлического крепежа необходимо зафиксировать соединительный узел. Если речь идет о неподвижных соединениях, то гвозди должны быть вбиты под углом. Можно применить металлические накладки или соединения в виде хомутов. Крепление стропил к балкам перекрытия двухскатной крыши при любой технологии дополняется кованой проволокой, которая укрепляет соединение и фиксируется на анкере. Последний монтируется в стену.

Как обеспечить надежность соединения

Стропила с балкой будут надежно соединены, если вы используете качественный крепёж. Это должны быть стальные элементы с антикоррозионной обработкой, в основе которых лежит прочный материал. Запилы и врубки следует выполнять максимально аккуратно, при этом не стоит используются прокладки и вкладыши, которые снижают прочность узла, а со временем деформируются или вылетают. Важно использовать шаблоны, если есть необходимость сделать врубку или запил. В процессе работы используется стропильный крепеж.

Крепление стропил к срубу

Система стропил на сруб устанавливается по определенному алгоритму. Это обусловлено множеством факторов. Во-первых, строение из древесины обладает своими геометрическими размерами, которые могут изменяться в процессе усадки. Во-вторых, на крепление может повлиять влажность воздуха. Обязательно нужно проверить на горизонтальность последний венец, чтобы стропила легли правильно, а передача нагрузки на конструкцию была равномерной.

Места установки стропил необходимо разметить. Если фронтоны изготавливаются из бруса и бревен или брусьев, то на них будет опираться коньковая балка, в этом случае технология крепления стропил будет отличаться от жёсткой фиксации, где используются металлические уголки или врубки.

Как избежать ошибки

Фронтоны в процессе усадки будут изменять свои первоначальные размеры, уменьшаясь по высоте на 15 см. Поэтому жесткое крепление стропил к балкам перекрытия гвоздем станет причиной деформации стропильных ног. В результате во всей кровле образуются щели. Для того чтобы исключить такие проблемы, при установке стропил используют скользящие крепления.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце. Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется. Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Для справки

В процессе возведения крыши необходимо обращать внимание на все мелочи. От этого, как и от качества используемых материалов, будет зависеть долговечность и прочность строения. Например, при фиксации стропил к балкам перекрытия, что встречается довольно редко, необходимо соблюдать технологию. Такой подход актуален и для деревянных, блочных и кирпичных домов. В том числе и тех, что возведены из пеноблоков.

Заключение

В каждом из этих случаев нужно соблюдать свои особенности монтажа. Например, если стропила крепятся в случае с двускатной крышей к балкам перекрытия, то конструкция получается достаточно прочной. Точечная нагрузка при этом возрастает, но на прочность стен это не оказывает никакого влияния. Всё объясняется одним обстоятельством: при строительстве используются длинные брусья, а балка перекрытия оказывает давление на них, как и стропила. В результате удаётся добиться равномерного распределения нагрузки по всей стене.

Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм в чемодане

Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с футляром

Представляем новый стандарт потолочного монтажа соединений стропил и ферм. Инструмент для установки Quik Stik предоставляет подрядчикам универсальное решение, которое делает крепление соединений стропил и ферм быстрым, безопасным и простым. Разработан для работы с шурупами для ферм Strong-Drive ^® SDWC для безопасного и надежного решения от лидера в области крепления конструкций.

• Быстрая установка: завинчивание шурупов над головой из положения стоя без лестниц
• Безопасность на стройплощадке: предназначен для использования внутри конструкции — нет необходимости работать снаружи здания
• Простота в эксплуатации: менее опытные пользователи могут работать быстро и эффективно
• Точность: ярко-оранжевые направляющие облегчают правильное выравнивание для каждого утвержденного варианта установки
• Специальное назначение: разработан специально для использования с крепежным винтом Strong-Drive SDWC для соединения стропил и фермы (шуруп продается отдельно)
• Проверенный крепежный элемент : полностью протестированные приложения Quik Stik с кодовым перечнем винтов SDWC для фермы

Основные характеристики

• Формованная нейлоновая головка с установочными штырями, которые обеспечивают надежный захват верхней пластины
• Длинный удлинитель для доступа к верхней верхней пластине /соединения стропил
• Удобная прорезиненная рукоятка
• Угловые направляющие и осевые линии для правильного позиционирования анкерного винта SDWC при установке
• Регулируемый пузырьковый уровень для обеспечения правильного угла установочного винта

В комплект входит

• Крепежный инструмент Quik Stik
• Прочный футляр для переноски (дополнительно, также продается отдельно)
• Съемный/регулируемый пузырьковый уровень
• 6-лепестковая отвертка T30 (сменная отвертка: BIT30TU-2-RC3)
• Руководство оператора
• Ограниченная гарантия на весь срок службы Поднимая бар на накладных заседании (FF-Quikstik)

Технические характеристики:

Описание STIK STIK rapter и Cruss Cleasing Устанавливается с , предназначенным для работы с SIMPSON -Drive SDWC Болты фермы Pr Продукт Включает (1) крепежный инструмент Quik Stik, (1) кейс для переноски, (1) пузырьковый уровень и (1) шестигранную отвертку T30 AstroSystems Верхний крепеж фермы AstroSystems Верхний крепеж фермы Четыре верхних крепления фермы изготовлены из фанеры балтийской березы. с легкими быстросъемными кулачковыми рычагами и фурнитурой из нержавеющей стали.Эти крепежные детали соединяют два полюса вместе, что позволяет сократить время установки. Монтажный блок имеет прорезь, что позволяет устанавливать обойму на застежку. и крепко зажать. Кулачковый рычаг изготовлен из черного анодированного алюминия. Эти крепления подходят для трубок 0,75″, 1″ или 1,25″ (пожалуйста, укажите). Для использования на телескопах до 22 дюймов. Более высокая точность, чем у зажимов, набор из четырех штук. Диаметр фермы Цена Грузовой вес 0.75″, 1″, 1,25″ 89 $ 4 фунта Безопасность Заказать сейчас! AstroSystems Нижний крепеж фермы Показан в незавершенной зеркальной коробке для прозрачность Фурнитура в сборе Крепления нижних ферм Astrosystems простые, легко установить и положительно определить местонахождение фермы. Кронштейн имеет карман ручка падает, надежно фиксируя ферму. Не скользит благодаря изменения температуры, такие как застежки фрикционного типа. Это необходимость для телескопов с коротким диафрагменным числом и входят в стандартную комплектацию всех комплектов TeleKits и SFL TeleKits. Они не зависят от угла, используйте с любым фокусным расстоянием. Эти крепеж подойдет для следующего материала фермы: Толщина стенки 0,75″ x 0,035″ Толщина стенки 1,0 x 0,049 дюйма 1.Толщина стенки 25 x 0,049 дюйма Толщина стенки 1,5 x 0,049 дюйма  Для использования на телескопах до 36 дюймов . Только винт с полукруглой головкой из нержавеющей стали внешний вид зеркального шкафа. Все оборудование включено для 8 ферм плюс полная инструкция.   Укажите ферму диаметр, толщина стенки и толщина стенки зеркального ящика. Набор из 8 нижних крепежных элементов фермы с крепежными элементами фермы 3/4 дюйма 110,00 долл. США    Вес груза 2 фунта. Набор из 8 крепежей для нижней фермы с фурнитурой 1-дюймовая ферма 114,00 долл. США   Вес груза 2 фунта. Набор из 8 крепежей для нижней фермы с фурнитурой Ферма 1,25 дюйма   119,00 долларов США    Вес груза 2 фунта. Набор из 8 крепежей для нижней фермы с фурнитурой 1,5-дюймовая ферма     $124,00    ShipWeight 2 фунт. Безопасность Заказать сейчас! Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с Industrial Scientific Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с Industrial Scientific $126 Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с: мы предлагаем продавцам возможность развивать бизнес с небольшим барьером для входа независимо от размера, происхождения или географическое положение. Это в 100 раз быстрее, чем зажимы для ураганов, и это на самом деле дешевле, если учесть все гвозди. час сейчас! Макс. 41% скидка, распродажа, торговый центр raleigh Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с Убедитесь, что это подходит введя номер модели. Включает: съемный/регулируемый пузырьковый уровень, центральную направляющую, угловые направляющие. Включает: 6-лепестковую отвертку T30 (сменная отвертка: BIT30TU-2-RC3), установочные штифты, коромысла с обеих сторон Специальное назначение: разработан специально для использования с шурупом Strong-Drive SDWC для соединения стропил/фермы (винт продается отдельно) Точность: ярко-оранжевые направляющие облегчают правильное выравнивание для каждой утвержденной установки Простота в эксплуатации: менее опытные пользователи могут работать быстро и эффективно ||| Коллекция Sistema To Go Контейнеры для хранения продуктов с йогуртом, набор мужских повседневных брюк-карго Hellmei Хлопковые брюки свободного покроя и женская теплая флисовая куртка с длинным рукавом в клетку с лоскутным принтом CSizzix Коллекция Tim Holtz Alterations 3 шт. с тиснением DiffuseS.Серьги-гвоздики в виде листьев и кубического циркония с цепочкой из стерлингового серебра Dsan Jamar CI7002 Chill-It, разделенный на 1/3 противень для еды, вместимость 135 унций, Strickly Boarding Company Ocean Surfer Getting Tubed Mens Lead-FCHARTOU Женское платье с высокой талией и застежкой на две пуговицы. So Fresh So Clean Bowling Ball Life Extender + That Purple StuBTS ‘Map Of The Soul 7’ Version.04 CD + 36p PhotoBook + 52p Lyric BoOrganic Bone Broth Chicken with Lemongrass 8 жидких унций (240 мл) LiquDANCO Mobile Home RV Tub Shower Center- Набор кранов, 8 дюймов, 2-HanYiyang Кожаные браслеты Ювелирные изделия для женщин Вдохновляющие браслеты Rustichella d’Abruzzo Durum Wheat Squid Ink Tonnarelli (SpaghettSoftta Mordern Luxury 3Pcs пододеяльник Set Solid Color Elegant BPerry Ellis Men’s Slim Fit Stretch Plaid Pant Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с Simpson Strong-Tie QUIKSTIK Система крепления стропил и ферм с: мы предлагаем продавцам возможность развивать бизнес с небольшим барьером для входа независимо от размера, происхождения или географического положения. Это в 100 раз быстрее, чем зажимы для ураганов, и это на самом деле дешевле, если учесть все гвозди. час сейчас!Максимальная скидка 41%,распродажа,торговый центр raleigh mall Система крепления Simpson Strong-Tie QUIKSTIK с Система крепления Simpson Strong-Tie Quik Stik Система крепления Simpson Strong-Tie Quik Stik May 23, 2019 By Rob Robillard on Шуруповерт Система крепления стропил и ферм Simpson Quik Stik конструкционные винты в верхние пластины для соединения ферм и стропил. Крепеж, соответствующий нормам Quick Stik заменяет необходимость использования ураганных стяжек Simpson h3,5 за счет установки 6-дюймового конструкционного винта, соответствующего нормам. Конструкционные винты Simpson 6 дюймов окрашены в оранжевый цвет для быстрой визуальной идентификации строительными инспекторами. Удлинитель Quik Stik Удлинитель представляет собой алюминиевый стержень с пружиной и длинным крепежным стержнем. Инструмент имеет оранжевые «индикаторы угла», помогающие правильно выровнять крепеж. Главное, чтобы индикаторы угла были параллельны стойкам стены. Весь удлинитель подходит для дрели или ударного шуруповерта и имеет размер 43 дюйма. Это позволяет легко добраться до верхней плиты высотой 8-9 футов. Быстрая установка Винты устанавливаются быстро, требуют небольшого количества инструментов и крепко держатся. Система крепления Simpson Strong-Tie Quik Stik обеспечивает меньшую трудоемкость и более безопасную установку, поскольку устраняет необходимость в пневматическом инструменте, шланге и лестнице для выполнения установки. Экономия труда Установка шурупа Simpson Strong-Tie Quik Stik Fastening System занимает примерно 5–6 секунд по сравнению с шурупом h3.5 и гвоздевой пистолет Tico Fastener, что занимает 30 с лишним секунд. Это, без сомнения, безопаснее и экономит труд: Не требуется стремянка Предназначен для работы внутри здания Без тянущих шлангов Без компрессора Без пневматического гвоздезабивателя 9001 Меньше Установка Использование Quik Stik Я обнаружил, что кривая освоения системы крепления Simpson Strong-Tie Quik Stik составляет около 10 креплений. После этого вы летите. Simpson включает в себя металлическую пластину-шаблон, чтобы помочь вам научиться пользоваться инструментом. Считайте этот шаблон своим «тренировочным колесом». Как только вы его освоите, выбросьте его в корзину и вперед! Мы обнаружили, что Quick Stik прост в использовании, безопаснее и абсолютно экономит труд. Когда вы сравните усилия и стоимость установки зажимов h3,5 с винтом Симпсона, это не составит труда. Цена Винты Quik Stik Fastening System 6” поставляются в коробке из 50 винтов по цене 45 долларов США.00. Набор Simpson Strong-Tie Quik Stik Kit продается по цене 179 долларов США и включает в себя: Инструмент для крепления Quik Stik Прочный футляр для переноски (дополнительно и также продается отдельно) Съемный/регулируемый пузырьковый уровень Шестилепестковая отвертка T30 (замена бита драйвера: BIT30TU-2-RC3) Ограниченная пожизненная гарантия Обзор системы крепления Quik Stik Об авторе Раскрытие информации Обзоры продуктов услуга.Мы всегда будем стремиться к объективности и прозрачности в наших обзорах. Наша цель — предоставить читателям честную и объективную информацию, основанную на нашем собственном опыте. Мы никогда не принимали и никогда не будем принимать оплату в обмен на положительный отзыв. Многие продукты, которые мы рассматриваем, предоставляются нам бесплатно производителем или продавцом. В некоторых случаях у нас также есть рекламные или партнерские отношения с производителями и розничными продавцами продуктов и услуг, которые мы рассматриваем. Для получения дополнительной информации ознакомьтесь с нашими дополнительными политиками раскрытия информации. Наиболее распространенные соединения фермы амбара с колонной Ферма является лишь одним из компонентов общей системы здания. Хотите верьте, хотите нет, но у вас может быть самая надежная система ферм, и ваше здание все равно может рухнуть. Вы, вероятно, задаетесь вопросом, как это могло произойти, и мы объясним, почему это возможно позже. Но помните, важно, чтобы траектория нагрузки проходила до фундамента здания, так как он выдерживает несколько нагрузок, часто совпадающих.Фермы должны выдерживать все нагрузки, воздействующие на сталь крыши и прогоны, и эффективно передавать эти нагрузки на колонны, отсюда и важность соединения фермы с колонной. Ваша ферменная система должна быть разработана специально для вашего здания в зависимости от назначения здания. Продолжайте читать, чтобы понять различные типы соединений фермы с колонной и почему крайне важно, чтобы инженер участвовал в проектировании этих соединений. Наиболее распространенные соединения фермы с колонной и крепежные системы Правильно спроектированные соединения фермы с колонной усиливают и стабилизируют ферму .Крайне важно, чтобы этот аспект пути нагрузки, через который все нагрузки крыши передаются на землю, был надлежащим образом спроектирован и не оставлен на усмотрение строителя стоечной рамы. Мы рассмотрим важность этого в следующем разделе. Высококачественная конструкция и дизайн оптимизируют использование несущих пиломатериалов и сводят к минимуму точки, где передача нагрузки зависит от прочности крепежных элементов . Помните, сила тяжести зависит только от силы сдвига крепежа. Прежде чем мы углубимся в различные соединения фермы с колонной, важно отметить, что любое соединение фермы с колонной может работать; однако некоторые легче испортить, чем другие. Сбои возникают, когда вы начинаете нагружать фермы слишком большим грузом; ваши застежки начнут сниматься. Вот почему мы всегда подчеркиваем важность привлечения лицензированного инженера для определения подходящей нагрузки для вашего здания. Ниже перечислены наиболее распространенные соединения фермы с колонной и крепежные системы . 1) Седловое соединение При интегрированном или «седловом» соединении ферма сцепляется с колонной (а не просто прикрепляется к ней). FBi ссылается на этот тип соединения для своих стоечно-каркасных зданий. Седловое соединение крепится с обеих сторон гвоздями, конструкционными винтами или болтами; эта конструкция фермы-колонны значительно увеличивает прочность соединения. Результаты использования седлового соединения: Прочная блокирующая система стен Более эффективная передача нагрузки с крыши на землю для эффективной передачи снеговой и ветровой нагрузки Увеличивает полезное пространство внутри здания – не требует коленной распорки (диагональная распорка, идущая от колонны к нижней части фермы) 2) Наколенник Несмотря на то, что фиксация колена устарела, она все еще используется. Коленная скоба представляет собой наклонный диагональный деревянный элемент, соединяющийся с боковыми колоннами и отходящий от них; обычно на несколько футов ниже соединения фермы с колонной, поперек фермы и прикрепленной к ее поверхности. Они предназначены для дополнения бокового сопротивления рам стоек при нагрузке боковыми ветровыми силами. Эффективность коленного бандажа сильно зависит от жесткости соединений со стойкой и фермой . Если соединения на концах раскоса гибкие или не очень жесткие из-за использования нескольких гвоздей, диафрагма крыши несет основную нагрузку, и раскос неэффективен. 3) Гвозди, винты и болты Если вы получаете предложения от разных строителей, вы, вероятно, заметите, что они могут использовать разные крепежные детали для соединения фермы с колонной. Если вы фермер, возможно, вы даже попросили использовать болты для соединения. Это связано с тем, что болты прочнее гвоздей и шурупов, и такое соединение с меньшей вероятностью разорвется. Делает ли это болты лучшим соединением? Не обязательно . Вот сравнение гвоздей, шурупов и болтов. Если вам нужны дополнительные разъяснения по любому из этих креплений, обратитесь к производителю стоечной рамы за дополнительной информацией. Они смогут рассказать вам о своем предпочтительном методе и почему.   Гвозди Винты Болты Стоимость $ $$ $$$ Установка безопасности Безопаснее Самый безопасный Сейф Емкость на разъем Лучше; зависит от используемого количества Хорошо; зависит от используемого количества Лучший 4) Кронштейны или зажимы Использование кронштейнов или зажимов наиболее распространено в стойловых сараях, в которых используются фермы OC длиной 2 фута или 4 фута. Этот тип крепежа представляет собой металлическую пластину, которая крепится к ферме и каркасной стене. Кронштейны также имеют опубликованные емкости. Просто это означает, что каждый кронштейн может удерживать X количество нагрузки. По сравнению с гвоздями, скобы из шурупов и болтов являются наиболее дорогостоящим вариантом. Тем не менее, они также являются третьими по безопасности в использовании (после шурупов и гвоздей). Почему важно, чтобы инженер спроектировал ваш сарай? Знание конструкции фермы, соединения фермы с колонной и профилирования основано на инженерном опыте. Гражданское строительство относится к проектированию, строительству и обслуживанию зданий и инфраструктуры, составляющих наш мир. Типичные обязанности инженера-строителя включают: Анализ отчетов, карт и других данных для планирования проектов При планировании проекта учитывайте затраты, правила, опасности для окружающей среды и другие факторы риска Проверка и подача заявок на получение разрешений в местные, государственные и федеральные агентства Предоставить оценки (т. д., материалы, оборудование и рабочая сила) для определения стоимости проекта Тестовые материалы, используемые в строительных проектах Использование программного обеспечения для планирования и проектирования конструкций, соответствующих отраслевым и государственным стандартам Некоторые компании, производящие почтовые каркасы, нанимают внешних инженеров. FBi рекомендует работать со строителями, в штате которых есть лицензированные инженеры, потому что сторонние фирмы не всегда заботятся о интересах клиента. В то время как внутренние инженеры работают с вами на протяжении всего проекта.Они мыслят творчески и стратегически, чтобы обеспечить лучший конечный продукт для клиента. Что еще более важно, не существует единого размера для стоечно-каркасных зданий . В проектно-конструкторский отдел ФБР входят четыре человека с инженерными степенями. Штатные инженеры FBi специализируются на : Архитектурное проектирование Строительная инженерия Сельскохозяйственная техника Биологическая инженерия Двое профессиональных инженеров, один готовится сдать экзамен в ближайшее время. Они тесно сотрудничают с нашими консультантами по продажам проектов , чтобы помочь определить требования к дизайну при удовлетворении потребностей и желаний клиентов. Что еще более важно, все инженеры FBi следуют рекомендациям National Design Specification for Wood Construction (NDS). Таким образом, независимо от того, какое соединение фермы с колонной выберет ваш строитель стоечной рамы, это бонус, когда сотрудники обладают знаниями NDS для проектирования соединения. Также важно, чтобы выбранный вами строитель и инженерный персонал понимали стандарт ASCE 7 (также называемый «Минимальные расчетные нагрузки и связанные с ним критерии для зданий и других сооружений»). Это руководство помогает команде инженеров ФБР определить : Постоянные грузы Переменные нагрузки Ветровые нагрузки Почва Потоп Снег Дождь И их комбинации для общего проектирования конструкций Помните, мы говорили, что не существует универсального решения для стоечно-каркасных зданий? Это именно то, о чем мы говорим. Например, для зданий на столбах на полностью открытой местности потребуются другие рейтинги, чем для сооружений, окруженных деревьями (используемых в качестве ветрозащиты) или других зданий. Какое соединение фермы с колонной вы будете использовать в своем сарае? Мы понимаем, что дали вам много информации для усвоения (и понимания). Если вы сравниваете различные сборщики стоек , просто помните, что каждое отдельное соединение может работать. Однако некоторые соединения требуют различных уровней проектирования в зависимости от нагрузки и размера здания. Соединения ферм прошли долгий путь с тех пор, как мы присоединились к индустрии стоечных каркасов в 1958 году.От пролета фермы до классификации пиломатериалов невероятно оглянуться назад и увидеть, как далеко мы продвинулись. Но, конечно, это в основном заслуга инженеров и их вклада. Готовы ли вы к строительству стоечного каркаса? Вы можете спроектировать свое здание с помощью нашего онлайн-инструмента для 3D-проектирования. Затем сохраните, распечатайте или отправьте окончательный план по электронной почте семье и друзьям. Вы заинтересованы в получении цены на стойловый сарай? Отправьте нам свой дизайн, и сотрудник отдела продаж позвонит вам, чтобы начать процесс оценки. Ресурсы: Конструкция опорной рамы: Наколенники Крепеж и системы анкеровки Крепеж и анкерные системы | Дерево и бетон Burton Lumber может предоставить вам полный спектр крепежных и анкерных систем для дерева или бетона. Закажите все крепкие стяжки, гвозди, болты и винты Simpson по очень выгодным ценам. Уже более 50 лет Simpson Strong-Tie занимается созданием конструкционных изделий, которые помогают людям строить более безопасные и прочные дома и здания.Лидер в Щелкните для загрузки (проверьте загрузки, если они не открываются автоматически) Конструкционные системы, исследования и технологии, Simpson Strong-Tie является одним из крупнейших в мире поставщиков крепежных и анкерных изделий для структурного строительства. Приверженность Simpson Strong-Tie разработке, проектированию, тестированию и обучению продукции проявляется в неизменном качестве и предоставлении ее продуктов и услуг. Ассортимент продукции Simpson Strong-Tie® включает: Соединители для деревянных конструкций и конструкций из холодногнутой стали Сборные перегородки Strong-Wall® Моментные рамы Strong Frame® Стержневые системы для многоэтажных зданий Системы крепления, включая системы завинчивания с автоматической подачей Quik Drive® Анкеры и крепежи Simpson Strong-Tie® для бетона и кирпичной кладки Используя Burton Lumber, вы сэкономите время благодаря дополнительному удобству доставки пиломатериалов прямо на ваши рабочие места вместе с вашими заказами пиломатериалов. Звоните, чтобы узнать о специальных ценах, индивидуальных заказах или запросах! Поговорите с одним из наших экспертов по телефону (800) 388-8191 Вы также можете напрямую позвонить в ближайшее к вам отделение: Солт-Лейк-Сити – (801) 952-3700 Холладей – (801) 277-2621 Линдон – (801)785-6858 Лейтон – (801) 547-9411 Хибер Сити – (435) 654-3600 Логан – (435) 752-3601 Сент-Джордж – (435) 674-7007 Северный Ферменный Завод – (801) 952-3800 Южный Ферменный Завод – (435) 674-4737 Цельные заклепки и крепежные системы Застежки Huck Заклепки Авдель Заклепки Emhart Pop Хенроб Риветс Вставки Atlas gif»> Заклепки   Структурные глухие заклепки   Цельные заклепки   Полутрубчатые заклепки   Заклепки для выламывания стержня   Самопроникающие заклепки Стопорные болты Резьбовые вставки Скоростной затвор Ручной инструмент Автоматизация и сборка      ПЕЧАТЬ ЭТОЙ СТРАНИЦЫ ИНФОРМАЦИЯ О ПРИМЕНЕНИИ И ЦЕНА ТВЕРДЫЕ ЗАКЛЕПКИ СТАНДАРТНЫЕ РАЗМЕРЫ Диаметр хвостовика Диаметр головки Толщина головки Радиус головки А Б С R ок. .090/.096 .206/.226 .026/.038 .239 .121/.127 .277/.297 .036/.048 .314 .152/.158 .348/.368 .045/.059 .392 .182/.191 .422/.442 .055/.069 .470 .213/.222 .495/.515 .066/.080 .555 .244/.253 .560/.590 .075/.091 .628 0,273/0,285 . 631/.661 .085/.103 .706 .304/.316 .702/.732 .095/.113 .784 Большой выбор материалов на складе для немедленного производства Алюминий — 5052 и 5056 Латунь — CDA260 и 270 Медь — CDA110 Нержавеющая сталь — T-302HQ и T-430 Сталь — низкоуглеродистая Доступны многочисленные варианты отделки Помощь в проектировании Индивидуальные требования поощряются Наверх О нас я Свяжитесь с нами Карта сайта I Застежки Huck I Авдель Ривец I Эмхарт Поп Риветс I Хенроб Риветс I Вставки Atlas Стопорные болты I Резьбовые вставки I Структурные глухие заклепки  I Быстрое крепление  I Цельные заклепки I Полутрубчатые заклепки Breakstem Rivet I Самопроникающие заклепки I Ручной инструмент I Автоматизация и сборка I Домашняя страница Создано Upright Communications. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
