Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают кровельный материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того, чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружает стропильную систему двускатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные или металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двускатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног, сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двускатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы с висячими или наслонными стропилами, а также комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так делают, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без сложных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двускатной крыши, который возможно вам поможет при строительстве.

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы кровли.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двускатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен выходить за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двускатной стропильной основы своими руками:

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал второго сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется первый сорт. В изготовлении менее ответственных деревянных накладок может применяться третий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Будьте в курсе!

Подпишитесь на новостную рассылку

Монтаж стропильной системы двухскатной крыши своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

СПК-Санкт-Петербург

19 сентября 2019

Кровля Металлочерепица Профнастил

Содержание статьи:

Двускатная крыша – популярная конструкция в частном строительстве: она надежно защищает дом от осадков и ветра, выдерживает снеговую нагрузку и не требует лишних затрат.

Двускатная крыша применяется для жилых домов, хозяйственных построек, бань, гаражей, беседок. Еще ее используют как элемент сложной комбинированной крыши.

Первое, на что стоит обратить внимание при строительстве двухскатной крыши, угол наклона. Он варьируется в пределах от 5 до 90°. Распространенный вариант — крыша с углом наклона 35-45°. Такой вариант более экономичный в плане расхода строительных материалов и равномерного распределения нагрузки по периметру здания.

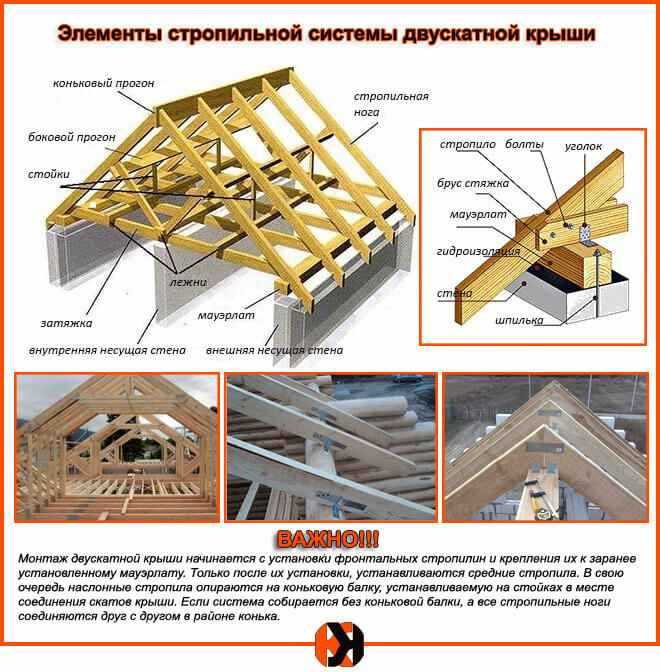

«Скелет» двускатной стропильной системы

1. Мауэрлат – опорный брус. Два бруса укладывают параллельно на верхнюю часть стен строения. Он передает нагрузку от крыши на стены дома. На мауэрлат опираются стропильные ноги. Для обустройства мауэрлата выбирайте брус сечением 100х100 мм или 150х150 мм, предпочтительно лиственницы, сосны, дуба.
2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются на месте конька, образуя стропильную систему. Стропила формируют контур крыши. Шаг установки в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм хвойных пород.
3. Стойки – опора для поддержания стропильной системы. Их устанавливают вертикально в области конька, т.е. по середине. При ширине крыши более 8 метров устанавливают в промежутке между коньком и карнизом. Стойки выполняют из бруса 100х100мм или 150х150 мм.
4. Прогоны – горизонтально уложенный брус, благодаря которому стропильная система становится жесткой. Прогоны опираются на стойки, идут параллельно мауэрлату. Их количество и размер зависят от нагрузки на систему. Коньковый прогон монтируется в месте примыкания одного стропила к другому. В дальнейшем на него устанавливают конек крыши.  Материал – брус 100х100 мм или 150х150 мм.
5. Затяжка – брус, уложенный перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног. Затяжка не позволяет конструкции расходиться в стороны и придает жесткость. Сечение бруса как у мауэрлата.
6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают подкосы и стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать большие нагрузки. Установка подкоса под углом в 45° снижает риск деформации от ветровой и снеговой нагрузки. Подкосы устанавливают на затяжку или лежень. Его выполняют из доски 50х150 мм или 100х150 мм.
8. Обрешетка крыши – система из досок, бруска или фанеры, на которую укладывают кровельное покрытие. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия. Назначение обрешетки —распределение нагрузки на стропильную систему. Обязательно добавьте в схему данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Установка мауэрлата

Перед укладкой мауэрлата край стены защищают слоем гидроизоляции.

Монтаж предусматривает 2 способа крепления мауэрлата: строго по центру несущей стены и со смещением в одну из сторон. Но не ближе 5 см до наружного края стены.

По длинной стороне здания устанавливают шпильки для крепления с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Затем укладывают мауэрлат на анкерные болты.

Если длина бруса для мауэрлата недостаточна, делают наращивание методом врубки вполдерева. Запиливают брусья под углом в 90°.  Дополнительный крепеж — анкерные болты. Нельзя использовать саморезы, нагели или гвозди – они ненадежны.

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень – брус такого же сечения. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия. Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

Установка стропил

На лежень с шагом 1,5-2 метра устанавливают опоры из бруса — стойки. Их выравнивают с помощью уровня и отвеса. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.

На стойки укладывают коньковый брус (прогон). Его закрепляют на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

Прежде, чем собирать стропильные ноги, нанесите разметку. Используйте для этих целей шаблоны. Собранные по шаблону стропильные пары будут одинаковыми. Для изготовления шаблона возьмите две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

Стропильные фермы удобны тем, что их собирают на земле в готовую конструкцию и переместить на крышу. Это сократит время установки. Но модель тяжелая. Потребуется специальная подъемная техника.

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

Поскольку прорези на мауэрлате ослабят его, сделайте запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию, используйте шаблон.

Между закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар и обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Для защиты стен и фундамента дома от осадков желательно, чтобы кровля заканчивалась как можно дальше от стен. Для этого возьмите длинные стропильные ноги. Но длины 6 метров для этого не хватает. Заказывать нестандарт — дорого. Поэтому стропила доращивают, а доски, которыми это делают называются «кобылки».

После установки стропильной системы надежно закрепите все конструктивные элементы.

При ширине крыши более 8 метров установите подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

Такая крыша надежна при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

Фронтоны и обрешетка

Боковые части крыши, фронтоны, изготавливают в виде готовых щитов из досок и целиком устанавливают наверху. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон можно построить своими руками. Как правило, его снабжают окнами. Если предусмотрена двускатная крыша, фронтоны дома делают треугольной формы. Важно аккуратно запилить их под требуемым углом. Обычно фронтоны зашиваются после монтажа кровли, но это можно сделать раньше.

Обрешетка предназначена для удобного перемещения по крыше в процессе работы и для крепления кровельного материала. До установки обрешетки готовую крышу покрывают гидроизоляцией с припусками, заходящими за края стен. Затем монтируют брус. Крепить обрешетку нужно только после того, как известен окончательный вид кровельного покрытия:

• под профнастил шаг обрешеточного бруса составит 440 мм;
• металлочерепица укрепляется на обрешетку с шагом в 350 мм;
• мягкая кровля нуждается в сплошном фанерном покрытии.

Важно отметить места для прохода дымовой трубы – обрешетка не должна соприкасаться с кирпичной или металлической поверхностью. Расстояние до горячего агрегата не менее 15 см.
