Крепление стропил односкатной крыши: Стропильная система односкатной крыши своими руками — устройство и схемы (фото, видео)

как правильно крепить на балки, с опиранием на сруб, на верхнюю обвязку, и способы для навеса, сарая

При любой форме крыши, в том числе и односкатной, основу кровельной конструкции выполняет стропильная система. Она должна быть прочной и долговечной.

Элементы выполняются только из качественного дерева хвойных пород, обработанного специальными защитными составами.

Имеют значение правильность и прочность соединений, а также точный расчет стропил, проведенный перед началом работ.

Содержание

  • 1 Как выполнить работу правильно?
  • 2 Способы крепления
  • 3 Фиксация стропильной ноги
  • 4 Разновидности фиксации
    • 4.1 Рекомендации по укреплению узлов
  • 5 Разновидности крепежа
    • 5.1 Крепежные метизы
    • 5.2 Деревянные соединительные элементы
    • 5.3 Металлические детали
  • 6 Нюансы при строительстве сарая
  • 7 Особенности при постройке навеса
  • 8 Видео по теме
  • 9 Заключение

Как выполнить работу правильно?

Будущая кровля должна не только надежно защищать дом от осадков и других погодных явлений, но и служить украшением здания. Поэтому при выборе варианта системы стропил учитывают климатические факторы, а монтаж производится в определенном порядке, позволяющем сделать конструкцию красивой, прочной и устойчивой.

Всю работу проводят в несколько этапов:

  1. Предварительным этапом создают шаблон выбранного типа стропильной системы.

    Две доски поднимают на потолочное перекрытие, соединяют их концы, а другие разводят и устанавливают на опорную балку.

    Фиксируют выбранный угол путем установки поперечной перемычки.

  2. Начинают изготовление стропил. Для этого шаблон опускают на землю, следя, чтобы угол стропильных ног сохранялся.

    Первое стропило поднимают на постройку и устанавливают в качестве основания.

  3. Следующий этап работ проводят на высоте. Для этого размечают место среза на мауэрлате и стропилах. После подготовки среза приступают к производству следующего стропила.
  4. После того как две стропильные фермы будут готовы, их устанавливают по краям, после чего между ними натягивают шнур. Так определяют уровень монтажа промежуточных стропил.
  5. Приступают к сборке остальных стропильных ферм. Шаг между ними должен составлять около 80 см. Сборку осуществляют прямо на балках.
  6. Окончательный этап работ включает в себя установку подпорок и поперечных планок, монтаж систем пароизоляции, гидроизоляции и теплоизоляции. В последнюю очередь устанавливают обрешетку (основание для крепления кровельного материала).

Способы крепления

Схема крепления стропил несложна. Она представляет собой параллельные доски, уложенные с опиранием на две стены сруба. Для правильной установки стропильных ног используют переходные деревянные элементы.

Можно выбрать способ крепления на мауэрлат (балку, уложенную в основание стен), на верхнюю часть стены, а также использовать верхнюю обвязку.

Стропильные ноги устанавливают наклонно под определенным углом. Чтобы сделать крепление прочным, искусственно увеличивают площадь контакта отдельных элементов двумя способами:

  • делают врубки;
  • запиливают верхние и нижние края стропильных ног.

Шаг стропил зависит от разновидности материала и составляет от 60 до 90 см. Монтаж стропильной системы производят по следующей схеме:

  1. Монтаж несущего бруса вдоль стены здания. По торцу здания укладывают рубероид, а на него – подготовленный брус.
  2. При подготовке бруса и стропил планируют вылет доски над свесом крыши. Расстояние вылета зависит от угла ската и составляет около 40 см.
  3. Доска врезается для прочности в мауэрлат.

Фиксация стропильной ноги

Стропильная нога – это элемент стропильной или несущей системы.

Она представляет собой наклонную балку, составляющую основу каркаса.

На нее крепится обрешетка, а также системы теплоизоляции, пароизоляции, гидроизоляции, обеспечивающие комфортную атмосферу в доме.

Эта основная составляющая кровли, которая формирует скаты и углы наклонов.

Стропильные ноги принимают на себя основную нагрузку и равномерно распределяют ее по площади кровли. Известно два типа крепления стропильных ног к мауэрлату:

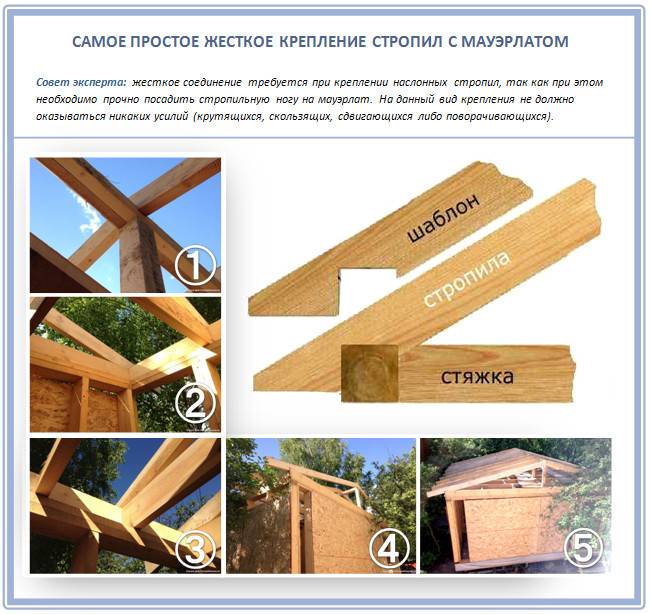

  • Жесткое или неподвижное
  • Скользящее (на основе шарниров) обеспечивает подвижность и принимает нагрузку при усадке здания.

В конструкции односкатной крыши используются, преимущественно, скользящий тип креплений стропильных ног, поскольку вероятность усадки здания под воздействием климатических явлений довольно высока.

Скользящий тип фиксации позволяет учесть факторы, под действием которых могут разрушаться узлы креплений. К тому же обеспечивается возможность некоторого перемещения деталей друг относительно друга.

Таким образом, стропилинам предоставляется возможность адаптации к усадке стен.

Разновидности фиксации

Основные типы фиксации:

Если наслонные стропильные ноги устанавливаются под углом к опорным элементам фиксации, то площадь соприкосновения их с мауэрлатом слишком мала. С целью увеличения площади контакта и защиты от перемещений применяется способ фиксации с запилом.

Благодаря запилу верхнего или нижнего края стропильной ноги площадь опоры значительно увеличивается, и, как следствие, повышается устойчивость соединения. Запил может быть выполнен вертикально или горизонтально.

Рекомендации по укреплению узлов

В зависимости от того, как должны быть закреплены стропила, могут быть применены узлы креплений с различными степенями свободы:

  • Крепление с одной степенью свободы означает, что стропилина только слегка поворачивается вокруг точки крепления.
  • Крепление с двумя степенями свободы. Помимо поворота предусматривается еще и малое смещение в горизонтальном направлении.
  • Узлы крепления с тремя степенями свободы – включают помимо поворота и горизонтального смещения еще и смещение в вертикальном направлении.

Несмотря на некоторую возможность перемещений, стропила остаются закрепленными довольно жестко. Они должны выдерживать выпадающую на них нагрузку.

Для построек всех типов соблюдается общая схема: если один из узлов стропила имеет жесткое крепление, то парный обладает некоторой степенью свободы. Так обеспечивается смещение, в случае повышения силы давления.

Используются следующие виды узловых схем:

Разновидности крепежа

При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.

Крепежные метизы

Крепежные метизы предполагают вбивание или ввинчивание в дерево. При соединении стропил с мауэрлатом или верхней обвязкой используют:

  • Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
  • Кровельные скобы п-образной формы. Метод также надежен и прост.
  • Саморезы и шурупы.
  • Болты. Ими крепят сквозные крепления.

Деревянные соединительные элементы

Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.

Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:

  • Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
  • Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
  • Нагели – деревянный крепежный элемент, работающий на сдвиг.

Металлические детали

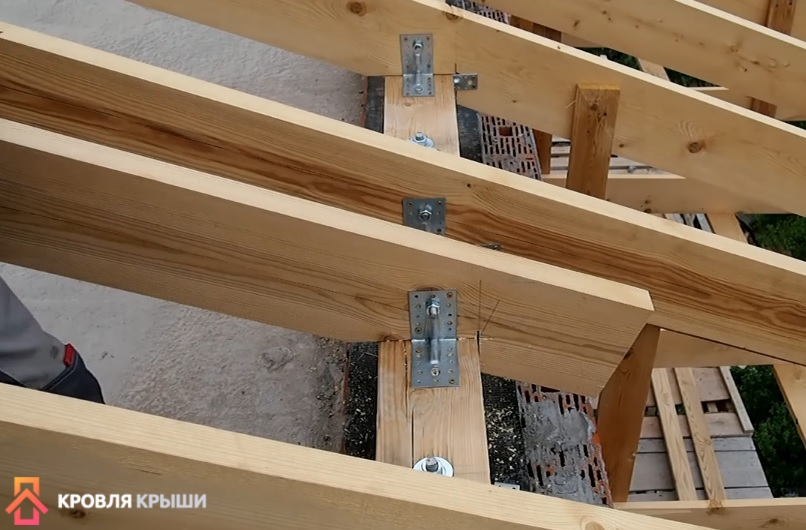

Металлические крепежные детали из оцинкованной стали применяют в современных постройках. Они надежны, прочны и долговечны.

Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:

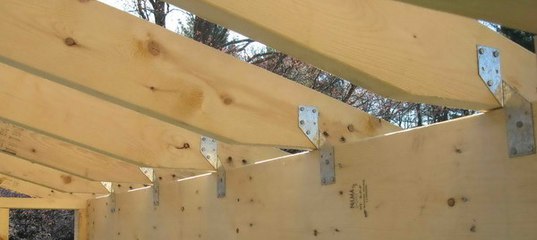

  • Металлические уголки для дерева.
  • Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
  • Металлический ассиметричный уголок.

Нюансы при строительстве сарая

При строительстве крыши сарая стропильные ноги крепят к несущим стенам или к мауэрлату. Для увеличения длины применяют так называемые кобылки – бруски для свеса.

В зависимости от типа постройки используют три вида стропильных ног. Они по разному передают нагрузку стенам и фундаменту:

  • Скользящие стропила применяют для строительства сарая из бруса.

    Верхняя их часть закреплена жестко. Нижняя – имеет свободное крепление на металлический элемент (так называемую скользячку).

    Такой крыше не страшна усадка здания. Она имеет возможность опуститься, не деформируясь.

  • Наслонные стропила ставят на кирпичную или блочную конструкцию, имеющую внутренние перегородки. Такая конструкция плохо адаптирована под нагрузки.
  • Висячие стропила не имеют дополнительных опор. Всю нагрузку они передают внешним стенам. Стропильную ферму собирают на земле и поднимают наверх уже в готовом виде.

Во время монтажа стропильных ног сначала устанавливают фронтонные и тыльные, а потом, ориентируясь на протянутую леску, и остальные.

Расстояние между стропилами не должно превышать метра.

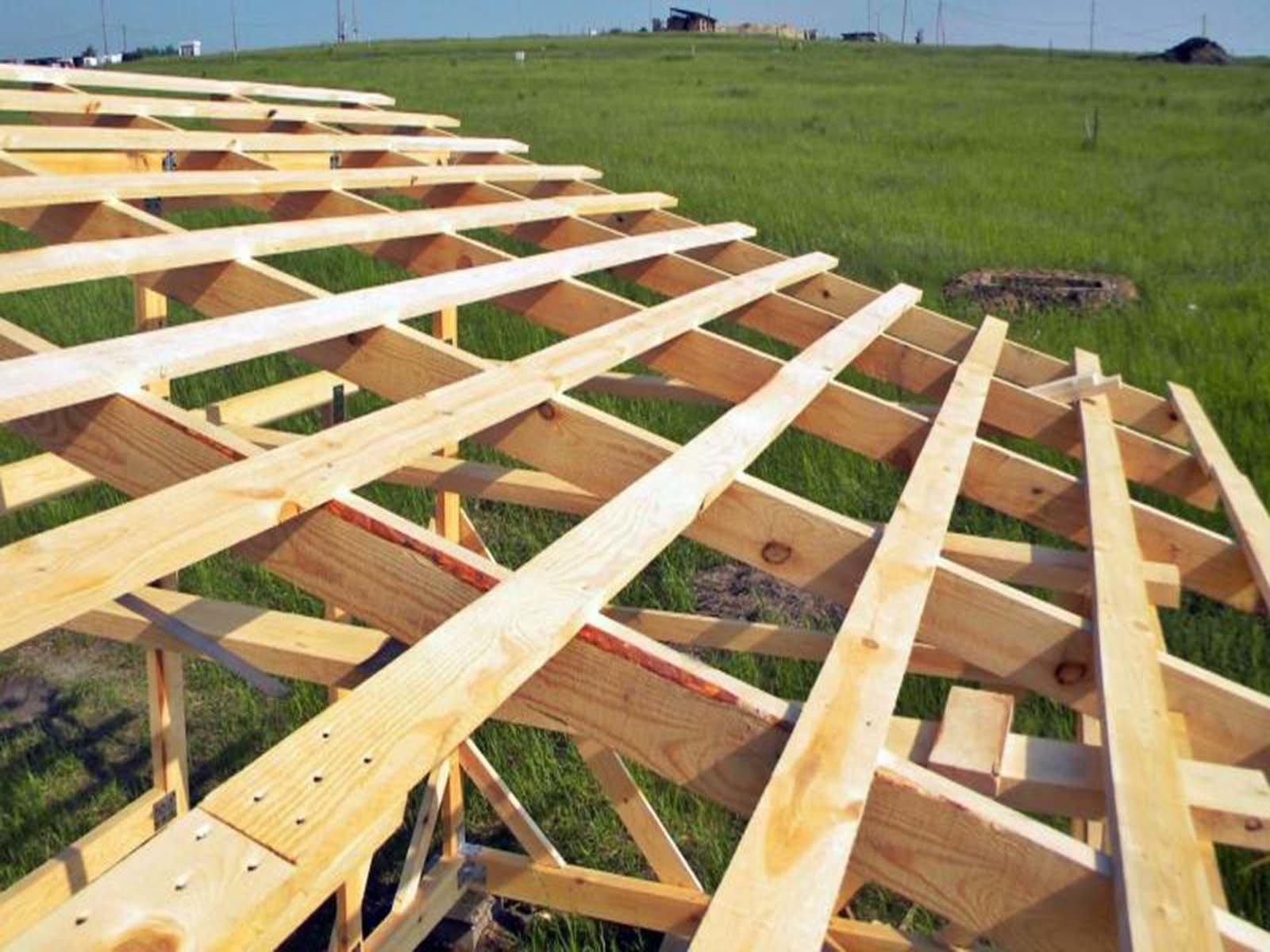

Затем устанавливают дополнительные свесы (кобылки) и последней обрешетку.

Особенности при постройке навеса

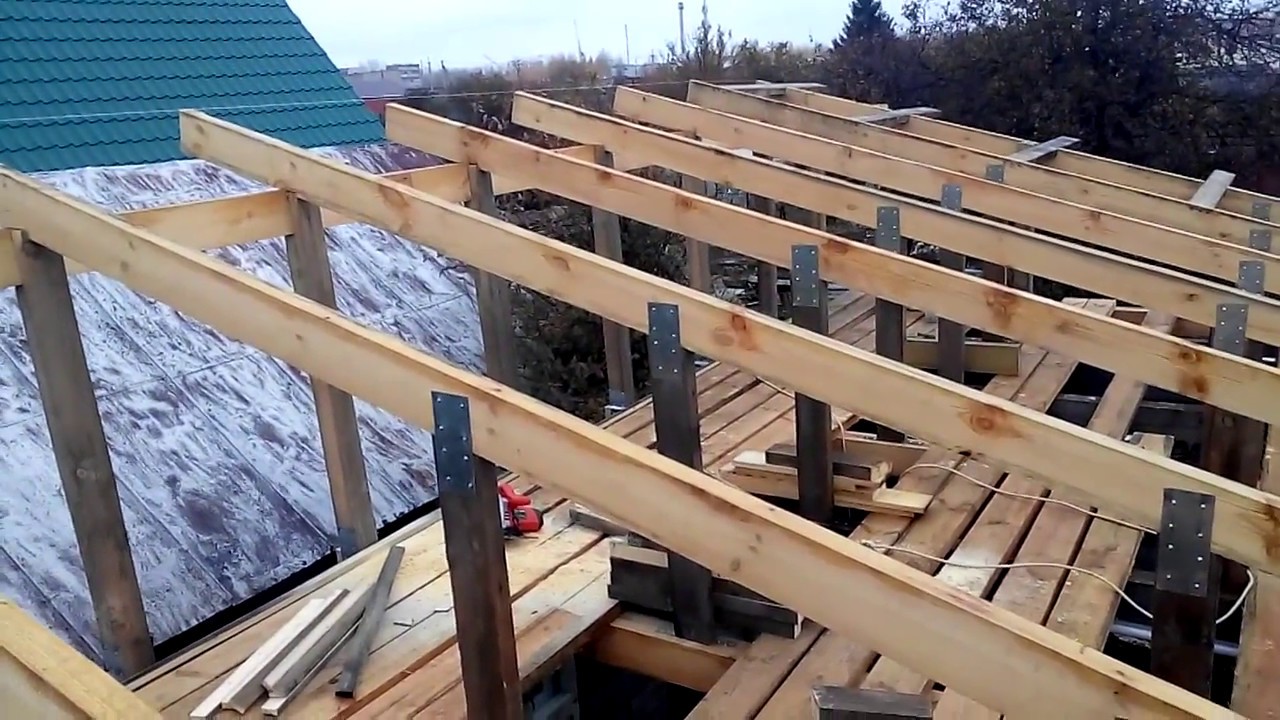

Над пристройкой к дому или навесом возводят односкатную крышу, примыкающую к стене или крыше основной постройки. Нижние концы крепятся обычным способом к мауэрлату.

Особенность – в монтаже верхней части стропильных ног.

  1. В качестве предварительного этапа определяют требуемый угол наклона.
  2. Затем, учитывая угол перепада, делается монтаж деревянной конструкции из бруса.
  3. Крепление каркаса стропил со стеной главной постройки обязательно должно быть подвижным, поскольку из-за разной скорости усадки могут пойти трещины
  4. Между балкой и стеной прокладывают эластичную прослойку из монтажной пены или другого мягкого материала с низкой теплопроводностью.
  5. Если крыша навеса примыкает к крыше основной постройки, то прилегающий скат демонтируют и ставят стропильные ноги от конька основной крыши к мауэрлату пристройки.

Чтобы герметизировать места примыканий стропильных ног к крыше или стене выполняют монтаж кровельного фартука (планка с отворотами, герметизирующая стыки и швы).

Видео по теме

Смотрите интересное и полезное видео про монтаж стропильной системы:

Заключение

При монтаже каркаса кровли очень важно правильно подобрать крепежи и зафиксировать все элементы. Это обеспечит надежную защиту от любых механических воздействий, включая ветровую нагрузку.

Стропильная система односкатной крыши: устройство, схема

Последнее обновление статьи 17. 05.2022

Стропильная система односкатной крыши обладает целым рядом преимуществ, которые делают ее удачным выбором для монтажа на вспомогательных постройках, гаражах, пристройках к основному зданию.

Содержание

Преимущества односкатной крыши

оригинальный дом с односкатной крышей

Устройство односкатной крыши на постройках различного типа выгодно благодаря целому ряду факторов:

  • небольшой вес конструкции;
  • невысокая стоимость возведения;
  • простая технология монтажа;
  • возможность применения широкого спектра конструкционных и кровельных материалов;
  • удобство монтажа водосточной системы, дымохода.

Конструкция крыши с одним скатом может быть использована при строительстве дома для реализации оригинальных дизайнерских идей.

Кроме того, это излюбленный вариант каркаса кровли хозяйственных пристроек, гаражей, бань, навесов и веранд.

дизайнерское красивое исполнение односкатной крыши

При строительстве отдельно стоящего гаража из кирпича основанием под монтаж кровельного материала могут служить бетонные плиты или металлическая конструкция. Но не менее часто возводится стропильная система из деревянных элементов.

Расчет стропил для небольших построек можно выполнить самостоятельно, в сложных случаях рекомендуется обращаться к профессионалам.

Стропила: расчет конструкции и подготовка материала

Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен.

Чтобы обеспечить эту разницу по высоте могут применяться два метода:

  • кладка одной из противоположных несущих стен, выполняется на большую высоту;
  • на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.

Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.

Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°.

Оптимальным значением считается угол в 18-35°, но конкретные параметры следует выбирать с учетом различных факторов.

Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов. Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала.

расчет угла наклона крыши

На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.

Расчет конструкции можно выполнить вручную, но удобнее это сделать, воспользовавшись специальной программой.

В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.

Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.

Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики.

Перед монтажом, подготовленные деревянные элементы, необходимо обработать огнебиозащитным составом, чтобы обезопасить каркас от случайного возгорания и продлить срок его службы.

Схема монтажа стропил крыши гаража

Стропильная система кровли гаража при возведении односкатной конструкции может различаться в зависимости от характеристик постройки. На небольшом сооружении достаточно просто уложить стропила, оперев их на верхнюю часть противоположных стен, выложенных из кирпича или блоков.

Если предусмотрено строительство гаража с чердаком, то в этом случае поперек пролета необходимо уложить балки (шаг – 1-1,5 м), которые будут выполнять функцию основы для пола. Стропила, как и в первом случае, крепятся к противоположным стенам, но при этом дополнительно усиливаются подкосами – это позволяет обеспечить необходимую жесткость каркаса крыши гаража.

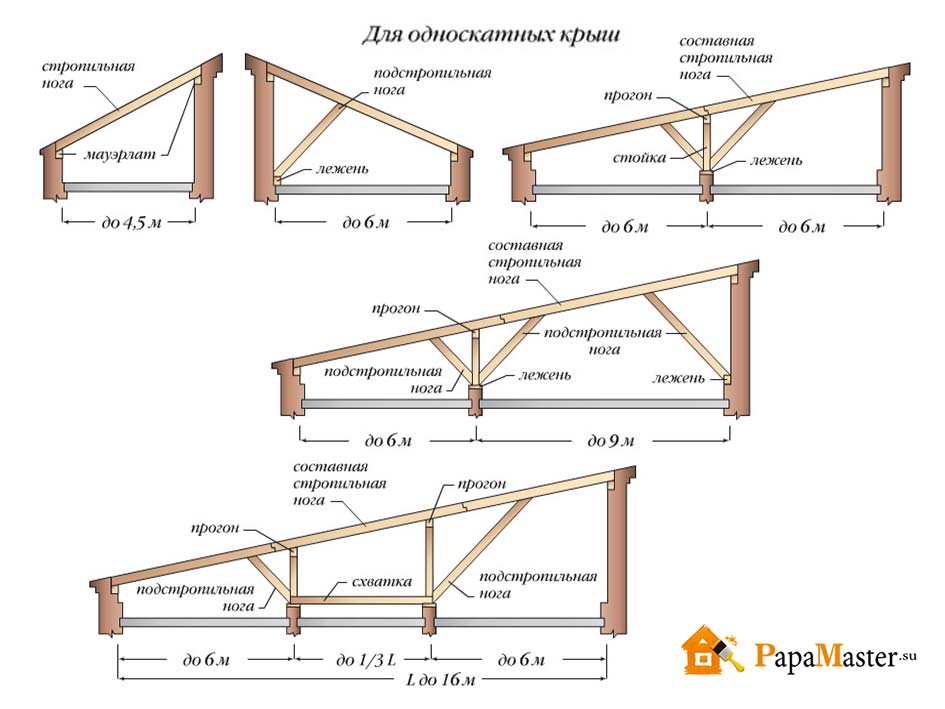

возможные схемы стропильных систем для односкатных крыш

Если коробка сооружения сооружается из кирпича, укладка концов балок и стропильных ног односкатной кровли гаража может выполняться в специальные гнезда, предусмотренные в стенах.

При этом крепление балок выполняется к длинным стенам, а стропил – к торцевым. Высокой стеной должна быть стена с воротами гаража. В гнезда предварительно укладывается гидроизоляция из рулонного битумосодержащего материала.

Деревянные стропила для односкатной крыши могут монтироваться непосредственно на стены конструкции, если выполняется перекрытие небольшого пролета, и шаг стропил достаточный, чтобы достаточно равномерно принимать и распределять нагрузку. В остальных случаях стропильные ноги крепятся к мауэрлату.

Требования к мауэрлату достаточно просты: он должен быть прочен, долговечен, прочно закреплен на стене, возведенной из штучных строительных материалов. Теоретически должно выполняться крепление стропил к мауэрлату, смонтированному на армированном поясе стены.

Но так как гараж относится к строениям с малыми нагрузками, опорная балка под стропила может быть уложена непосредственно на верхний край стены и закреплена анкерам и вмурованной в кладку катаной проволокой.

Мауэрлату требуется надежная гидроизоляция, выполненная из рулонных материалов.

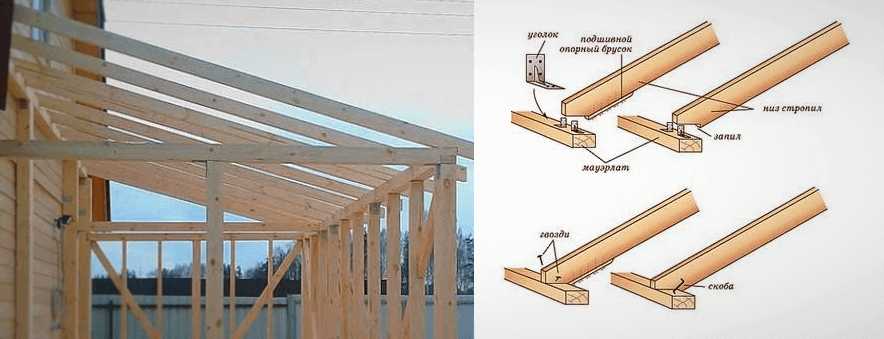

схема узла крепления стропил к мауэрлату

Армопояс стены под односкатную крышу выполняется из железобетона. Для его обустройства следует выполнить дощатую опалубку, закрепить в ней арматуру и установить шпильки. Высота закладных крепежных элементов должна позволять в дальнейшем уложить поверх монолитной балки брус мауэрлата с заранее просверленными отверстиями под шпильки и выполнить крепление гайками, снабженными широкими шайбами.

Если гараж или другая постройка строится из бруса или бревна, функцию мауэрлата выполняет верхняя обвязка сруба. Шаг установки стропильных ног на односкатной крыше чаще всего составляет 60-70см – данный параметр дает возможность использовать для кровли практически любой штучный или рулонный материал, при условии монтажа обрешетки соответствующего типа.

Чтобы стропильная система позволяла обустроить кровлю, способную защитить строительные конструкции от воздействия осадков, стропильные ноги должны выступать на 30-40 см за край стены, образуя свес.

Монтаж крыши пристройки

стропила пристройки к дому с одним скатом

Жилая или хозяйственная пристройка — это строение, примыкающее к основному зданию. Чаще всего над ней возводится односкатная крыша, примыкающая к стене основной постройки или ее кровли.

Крепление стропил односкатной крыши пристройки в некоторой степени отличается от монтажа кровельного каркаса на отдельно стоящем сооружении. Основное различие касается монтажа верхней части стропил – нижние концы стропильных ног крепятся к мауэрлату или специальной опоре стандартными методами.

Перед возведением односкатной крыши пристройки важно определить требуемый угол наклона ската. В соответствии с полученным значением требуемого перепада между передней стеной пристройки и задней, монтируется деревянная конструкция из бруса сечением не менее 150×150 мм. Особое внимание необходимо уделить связке каркаса для стропил со стеной главной постройки.

Жесткое крепление использовать не рекомендуется, поскольку у примыкающих строений может быть различная скорость усадки, что со временем повлечет за собой образование трещин в стенах.

Устройство такой связки обычно предусматривает применение эластичной прослойки между опорной балкой для стропил и стеной.

Балка может быть уложена на столбчатые опоры или каркас из бруса. Промежуток в 2-3 см между балкой и стеной (деформационный шов) следует заполнить вспененным полиуретаном или другим эластичным материалом с низкой теплопроводностью. Допускается крепление балки к стене посредством анкеров.

Если требуется, чтобы крыша пристройки примыкала не к стене, а к кровле основного здания, желательно заранее продумать, по какой технологии будет осуществляться монтаж стропильной системы.

Чтобы обеспечить максимальную надежность односкатной крыши нового строения, рекомендуется полностью демонтировать прилегающий скат крыши основного здания, чтобы поставить новые стропильные ноги от конька основной крыши к мауэрлату пристройки.

Необходимо предусмотреть выпуск стропила за плоскость стены пристройки для устройства карниза. Другой вариант предусматривает соединение стропил пристройки со стропильными ногами основной крыши на определенном расстоянии от ее конька. В этом случае устройство примыкания кровель требует демонтажа лишь части ската основной кровли.

конструктивная схема гаражной пристройки

Выбирая угол наклона крыши пристройки, следует обратить внимание на следующие моменты:

  • чем больше угол наклона стропил, тем меньше опасность накопления дождевой воды или снежной массы, «съехавшей» с основной крыши;
  • стропила пристройки, расположенной с южной стороны, могут иметь меньший наклон, чем у аналогичной конструкции с северной стороны, т.к. солнце способствует интенсивному испарению влаги.

Стропила из дерева для односкатной крыши чувствительны к воздействию влаги.

Места примыкания стропильных ног к стене или основной крыше следует тщательно герметизировать – с этой целью выполняется монтаж кровельного фартука.

Тематическое видео позволяет ознакомиться, как правильно выполнить крепление узлов при возведении односкатной крыши.

Планы односкатной крыши 4×8 | MyOutdoorPlans

Этот пошаговый проект содержит примерно плана односкатной крыши 4×8 . После возведения каркаса небольшого садового сарая рекомендуем продолжить проект заднего двора, прикрепив к конструкции стропила, свесы, кровельные листы и входную дверь. Вы можете отрегулировать длину стропил и выступов в соответствии с вашими потребностями и бюджетом. Не забудьте ознакомиться с остальными проектами сарая, представленными на нашем сайте, если вы хотите рассмотреть другие формы или конструкции сарая.

Есть несколько аспектов, которые любой человек должен принять во внимание, прежде чем начать проект по деревообработке. В первую очередь нужно использовать устойчивые к атмосферным воздействиям пиломатериалы, такие как кедр, сосна или красное дерево. Просверлите карманные отверстия на обоих концах компонентов, если вы хотите плотно соединить их вместе. Кроме того, добавьте столярный клей в стыки и проверьте, чтобы углы были прямыми. Планируйте все с самого начала, если хотите получить профессиональный результат. Посмотреть все мои Премиум-планы ЗДЕСЬ .





Проекты, сделанные на основе этих планов





Планы односкатной крыши 4×8

Здание-4×8-навес 9000 5



Списки покупок и вырезок

  • H  – 10 куски бруса 2×4 – длина 34 1/4″, 2 куска – длина 9 3/4″, 1 брусок 2×6 – длина 48″ СТРОПИЛА
  • I  – 4 бруска 2×4 – длина 35 1/4″, 10 брусков 2×4 – длина 2 1/2″ КОНСТРУКЦИИ
  • J — 2 куска фанеры 3/4″ — длина 35 1/4″x8″, 4 куска — 6″x35 1/4″ длина КРОВЛЯ
  • K – 80 кв. футов толя, 80 кв. футов битумной черепицы КРОВЛЯ
  • L  – 2 куска бруса 1×4 – длина 79″, 1 кусок – длина 43″ КОНСТРУКЦИИ
  • M – 2 доски 1×4 – длина 36″, 2 штуки – длина 72″, 1 штука – длина 29″, 1 часть 5/8″ – длина 36″x79″ ДВЕРЬ
  • N  – 2 куска бруса 1 × 4 – длина 108 ″ ОБРЕЗКИ

  • 7 брусков 2×4 – 8 футов
  • 1 кусок пиломатериала 2×6 – 4 фута
  • 2 куска фанеры 3/4″ – 4’x8’
  • 80 кв. футов толя, 80 кв. футов битумной черепицы
  • 6 штук пиломатериалов 1×4 – 8 футов
  • 2 куска пиломатериала 1×4 – 10 футов
  • Гвозди 1 1/2″
  • 2 винта 1/2″
  • Винты 1 1/4″
  • клей для дерева, морилка/краска

Инструменты

 Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, защитные очки

Время

Один день 90 005

Связанные

  • Часть 1: Малый планы складских помещений
  • Часть 2: планы односкатной крыши 4×8





Подпишитесь на нас в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посмотрите, как вы можете Поддержите нас без дополнительных затрат для вас.





Строительство односкатной крыши

Строительство стропил

Первым этапом проекта деревообработки является изготовление стропил для сарая 4×8. Как вы можете заметить на схеме, мы рекомендуем вам обрезать один конец стропил под углом 60 градусов с помощью торцовочной пилы.

Сгладьте обрезанные края и сделайте надрезы в нижней части стропил, чтобы они встали на место. Сделайте точные замеры и сделайте надрезы циркулярной пилой.

Установка верхнего конька

Далее вам необходимо установить верхний конек на небольшой садовый сарай. Вырежьте опоры из бруса 2×4 и верхний конек из бруса 2×6. Просверлите карманные отверстия на обоих концах опор и вставьте их в середину верхних пластин. Вставьте винты 2 1/2″, чтобы закрепить опоры на месте.

Прикрепите верхний край к опорам, вставив 2 1/2″ винта. Прежде чем вставлять винты, убедитесь, что углы прямые. Отвесьте опоры спиртовым уровнем.

Установка стропил

Затем прикрепите стропила 2×4 к верхнему коньку и к верхним пластинам. Для того, чтобы работа была выполнена профессионально, мы рекомендуем размещать стропила на равном расстоянии друг от друга. Просверлите направляющие отверстия на обоих концах стропил и вставьте винты 2 1/2″ в пластины и в верхний конек.

Будьте внимательны и используйте спиртовой уровень, чтобы убедиться, что верхний конек горизонтален, прежде чем устанавливать стропила с обеих сторон.

Строительство навесов

Чтобы увеличить долговечность навеса 4×8 ​​и улучшить его внешний вид, мы рекомендуем сделать выступы как спереди, так и сзади садового сарая. Вырежьте стропила из бруса 2х4, а также бруски. Просверлите направляющие отверстия в стропилах и вставьте 2 1/2″ оцинкованные винты в блоки.

Убедитесь, что все соединения выполнены жестко и не оставляют зазоров между компонентами. Повторите процесс для противоположного выступа.

Монтаж фронтона

Затем вам нужно прикрепить 5/8″ сайдинг T1-11 к фронтонам сарая 4×8. Отметьте линии разреза на фанерном сайдинге и выполните работу с помощью циркулярной пилы. Сгладьте края наждачной бумагой и прикрепите листы к конструкции с помощью оцинкованных винтов 1 1/4″.

Установка выступов

Выровняйте выступы по краям фронтона, убедившись, что края находятся на одном уровне. Просверлите направляющие отверстия в свесах и вставьте винты 3 1/2″ в стропила крыши. Убедитесь, что между компонентами нет зазоров, и тщательно все выровняйте.

Установка планок для стропил

Прикрепите планки 1×4 к концам стропил перед установкой кровельных листов и капельников. Внимательно выровняйте планки и прикрепите их к стропилам с помощью 2-дюймовых отделочных гвоздей.

Установка кровельных листов

Следующим этапом работ по дереву является прикрепление 3/4-дюймовых фанерных листов к стропилам. Чтобы выполнить работу профессионально, мы рекомендуем подогнать размеры фанерного листа под нужный размер и отцентрировать их по бокам крыши.

Прикрепите листы к стропилам с помощью 2-дюймовых гвоздей через каждые 8 ​​дюймов. Работайте внимательно и не оставляйте зазоров между компонентами, если хотите получить профессиональный результат.

Установка кровельных листов на свесы

После этого мы рекомендуем вам прикрепить 3/4-дюймовые фанерные листы к свесам односкатной крыши, как показано на схеме. Разгладьте края и убедитесь, что они находятся на одном уровне с планками. Не оставляйте зазоров между листами и вставьте 2″ в свесы через каждые 8″

Прежде чем вставлять шурупы, убедитесь, что между листами и стропилами нет зазоров.

Монтаж кровли

Для того, чтобы работа была выполнена профессионально, мы рекомендуем покрыть кровельные листы толем. Установите толь, начиная с нижней части крыши, и убедитесь, что полосы перекрываются не менее чем на 2 дюйма. Кроме того, установите 12-дюймовую полосу поверх верхнего конька.

Установите черепицу, начиная с левой нижней части крыши, после укладки начального ряда. Подробнее об укладке черепицы  здесь . Используйте кровельные гвозди, чтобы закрепить черепицу на месте.

Строительство дверей для сарая

Строительство двери для садового сарая — это простой процесс. Соберите раму из бруса 1×4, следуя инструкциям на схеме. Убедитесь, что вы скрепили компоненты рамы вместе, используя карманные отверстия и винты.

Используйте кусок сайдинга, который вы вырезали на предыдущих шагах. Убедитесь, что края находятся на одном уровне, и вставьте 1 1/4 ″ гвозди через раму в панель. Добавьте клей в стыки.

Установка дверных косяков

Соберите дверные косяки из бруса 1×4, убедившись, что вы подогнали их размеры до нужного размера. Совместите дверные косяки с проемом, убедившись, что края находятся на одном уровне друг с другом. Прикрепите двери к компонентам, вставив 2-дюймовые отделочные гвозди в шпильки.

Прикрепите петли к двери и вставьте ее в проем. Вставьте винты через петли в косяках и установите дверную защелку.

Планы сарая 4×8

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Поэтому заполните отверстия шпаклевкой по дереву и дайте составу высохнуть в течение нескольких часов. Отшлифуйте поверхность наждачной бумагой средней зернистости вдоль волокон древесины.

Главный совет:  Нанесите несколько слоев краски, чтобы улучшить внешний вид навеса 4×8 ​​и защитить компоненты от разрушения. Посмотрите остальные проекты, чтобы увидеть, как построить каркас сарая.





Этот проект был примерно 4×8 планы односкатной крыши . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными проектами. ПОСТАВЬТЕ нам НРАВИТСЯ на Facebook, чтобы первым получать наши последние проекты и присылать нам фотографии с вашими проектами по деревообработке.





Как построить односкатную крышу

Научиться делать каркас крыши — самая сложная часть строительства сарая. Тем не менее, понимание стилей крыш и строительных терминов может сделать вас мастером каркаса крыши в вашем районе. Даже когда вы нанимаете кровельщиков, вы будете иметь представление о том, что они делают.

Это руководство проведет вас через строительство и обустройство односкатных крыш. Идеи и процедуры помогут вам правильно оформить сарай. Вы, наконец, получите односкатную крышу, которая может защитить вас или все, что вы держите внутри, от непогоды.

Начнем!

Как обрамить крышу сарая

Существует два основных способа обрамления односкатной крыши. Первый — это система старого образца, в которой вы вырезаете и устанавливаете все детали, включая хомуты, стропила, потолочные балки и коньковую доску, по одной доске за раз. Второй вариант заключается в том, чтобы построить крышу из земли, чтобы сформировать одинарные стропильные фермы и прикрепить их к верхней части крыши.

Вот этапы сборки каркаса односкатной крыши.

Планирование

Сначала вам нужно определиться с уклоном и стилем вашей односкатной крыши, а также с материалами, которые вы будете использовать. Затем вы можете применить к сараю различные стили крыши, в том числе скиллион, фронтон и другие. Вы также можете выбрать плоскую односкатную крышу, хотя это необычно для навесов.

Затем вы должны выбрать кровельные материалы, которые вы хотите использовать на крыше вашего сарая, чтобы сделать остальную часть процесса более эффективной. Некоторые из лучших кровельных материалов для односкатной крыши включают в себя металлические листы, войлок, черепицу и другие.

Используйте маркер, чтобы отметить на крыше, где вы планируете разместить стропила. Это облегчит вам следующий этап. Кроме того, правильно расположенные стропила максимизируют поддержку крыши и сокращают количество требуемых материалов.

Стропила

Установка стропил является важным этапом при возведении каркаса навеса. Поэтому очень важно начать с измерения досок, чтобы убедиться, что они подходят для стиля и размера сарая, который вы хотите создать. Например, стропила на наклонной крыше длиннее, чем на плоской крыше.

Обязательно обрежьте концы каждой стропильной доски, чтобы они могли сойтись друг с другом на вершине односкатной крыши. Кроме того, обрежьте стропильные доски по размеру, используя различные способы резки, например, прямой способ с использованием циркулярной пилы. Будьте осторожны при использовании таких опасных строительных инструментов.

Используйте половинки стропил для создания ферм с фанерными косынками для дополнительной безопасности. Вы можете сделать это, проследив верхние десять дюймов вершины стропила на листе фанеры толщиной в полдюйма.

С помощью пилы вырежьте получившуюся треугольную форму и выровняйте ее по стыку в месте соединения двух стропильных досок и закрепите ее гвоздями. Наконец, прикрепите концевые стропила к верхним стенам вашего сарая. Используйте как минимум три гвоздя для крепления стропил, повторяя то же самое на противоположном стропиле.

Подложка

Покрытие стропил фанерной обшивкой служит поверхностью для нанесения подложки. Во-первых, положите его горизонтально на вершины стропил, выровняв края листа и стропил. Затем заполните обшивку дополнительным количеством фанеры или правильно закрепите листы и обшивку гвоздями.

После того, как обшивка прочно закреплена, самое время обрезать доски, чтобы завершить внешний вид вашего сарая. Поместите бордюры поверх любых открытых концов стропил и убедитесь, что они соответствуют длине вашего сарая.

Подходящее оборудование и инструменты

Каркас односкатной крыши начинается с наличия идеальных инструментов и оборудования для работы. Зачастую для большей части работы подходят простые карманные устройства. Тем не менее, есть несколько необходимых электроинструментов, которые сделают вашу работу проще и быстрее.

Некоторые инструменты, которые могут вам понадобиться при обучении возведению крыши сарая:

Средства безопасности
  • Беруши для использования с электроинструментами
  • Наколенники
  • Кожаные перчатки для защиты рук
  • Защитные очки или защитные очки для каждого персонала, выполняющего задание

Необходимые инструменты

Есть инструменты, которые вы не можете позволить себе пропустить при обрамлении навеса на крыше. Убедитесь, что вы знакомы с инструментами, которые вы решили использовать, чтобы ускорить выполнение проекта. К числу необходимых инструментов относятся следующие.

  • Четырех- или шестифутовый уровень
  • Циркулярная пила
  • Молоток
  • Удлинительная лестница
  • Ножницы или ножницы для тяжелых работ
  • Набор гвоздей (пробойник)
  • Электродрель
  • Козлы (не менее 2)
  • Площадь скорости
  • Стремянка
  • Рулетка

Электроинструменты

Ручные инструменты работают лучше, но могут быть не самым эффективным способом выполнения работы. Вам может потребоваться несколько часов, чтобы забить все необходимые гвозди в фундамент, стену и каркас односкатной крыши. Таким образом, некоторые электроинструменты становятся лучшими вариантами для выполнения вашей работы.

Потратьте время, чтобы узнать, как работает каждый электроинструмент, прежде чем использовать его на каркасе крыши сарая. В число лучших электроинструментов входят;

  • Электрическая торцовочная пила
  • Пневматический степлер
  • Пневматический кровельный пистолет для забивания гвоздей
  • Пневматический пистолет для каркасных гвоздей
  • Воздушный компрессор
  • Пневматические пистолеты для гвоздей

Необходимые кровельные материалы

Существуют определенные материалы, необходимые для изготовления каркаса односкатной крыши. Убедитесь, что у вас есть все материалы, необходимые для каждой части сарая, от фундамента до крыши. Вот краткий список распространенных материалов, которые вы можете использовать при обрамлении сарая на крыше.

  • Капельница
  • Обшивка из фанеры или ДСП
  • Вентиляционные отверстия конька или фронтона
  • Рубероид
  • Черепица или металлическая кровля
  • Плиты фермы (используются для соединения отдельных частей фермы)
  • Крепления для ураганов (металлические пластины, предназначенные для прочного крепления ферм к стенам)

Заключительные слова

Вам не нужно быть профессиональным плотником, чтобы построить хорошую крышу для своего сарая.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
