Крепление стропил между собой в коньке: как правильно сделать конек стропил

как правильно сделать конек стропил

Строительство дома от фундамента до макушки — удивительное событие! Особенно, если какую-то часть работ вы делаете своими руками, живете и дышите будущим гнездом. И вы знаете, что какая бы усталость не накопилась к финишным работам, все равно все нужно делать грамотно и основательно. Особенно, когда дело касается крыши, где любые ошибки чреваты дорогостоящими неприятными ремонтами.

А потому, чтобы «зонт» вашего дома мечты служил исправно, правильно выполняйте все конструктивные узлы, особенно сращивание стропил в районе конька — это самая верхняя точка! А мы поможем вам разобраться с видами соединений и важными технологичными нюансами.

Полезная видео-инструкция:

Итак, для начала немного разберемся с понятиями.

Так, прогон – это дополнительная балка, которая ставится параллельно коньку крыши и мауэрлату. Говоря простым языком, этот тот же мауэрлат, только поднятый по уровню. И в итоге конек должен располагаться на определенном расстоянии от прогона – смотря какой угол крыши был выбран.

Конек – это горизонтальный элемент крыши, который соединяет в верхней точке оба ската крыши.

А главная задача соединительных элементов в коньке – создание надежной жесткости и прочности всей конструкции крыши. О чем сейчас и будет идти речь.

Всего есть три способа, как это сделать:

Способ №1. Внахлест

Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.

Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.

Самое популярное такое крепление — сращивание стропил вполдерева:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.

Способ №2. Соединение встык

Для этого вам нужно:

• Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
• Сделать упор стропила.
• Применить крепежный элемент.

Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.

Если вы скрепляете стропила гвоздями, берите их не менее двух.  Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.

Или частично встык:

Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку.

Способ №3. Соединение на брус

В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон.

Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.

Вариация:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.

Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.

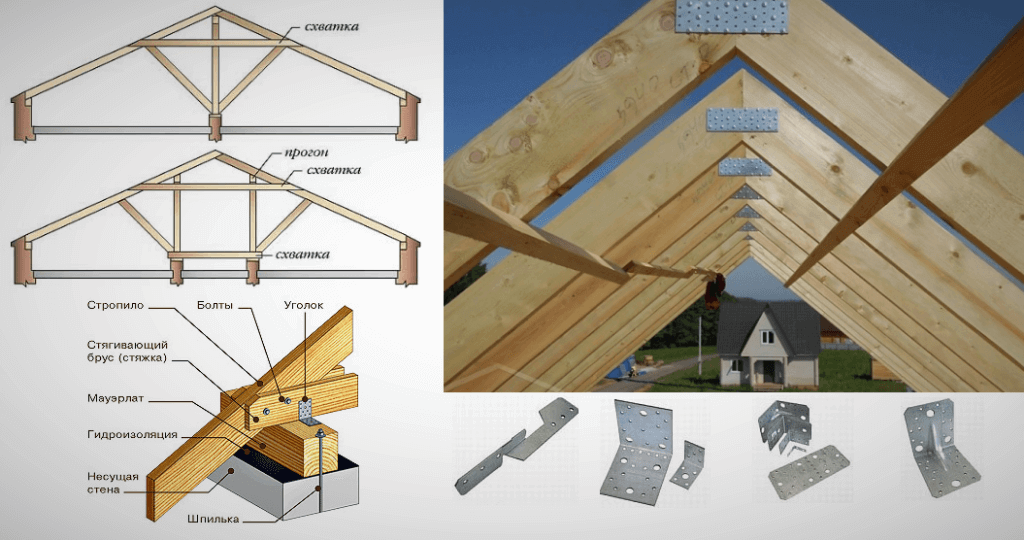

Издавна для крепления стропил использовались такие элементы:

• Накладки.
• Бруски.
• Деревянные штыри.
• Клинья.
• Нагели.
• Металлические скобы.

А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:

• Гвоздевые и перфорированные пластины.
• Саморезы.
• Болты и шурупы.
• И многое другое.

Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.

Итак, вот как, например, сращивают стропила в коньке саморезами:

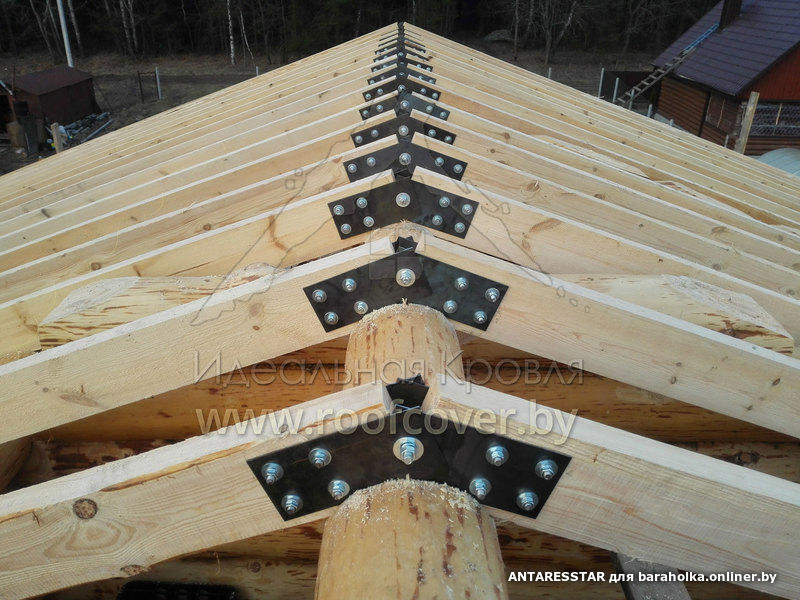

А вот так гвоздевыми и перфорированными пластинами:

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

А теперь — от простого к сложному.

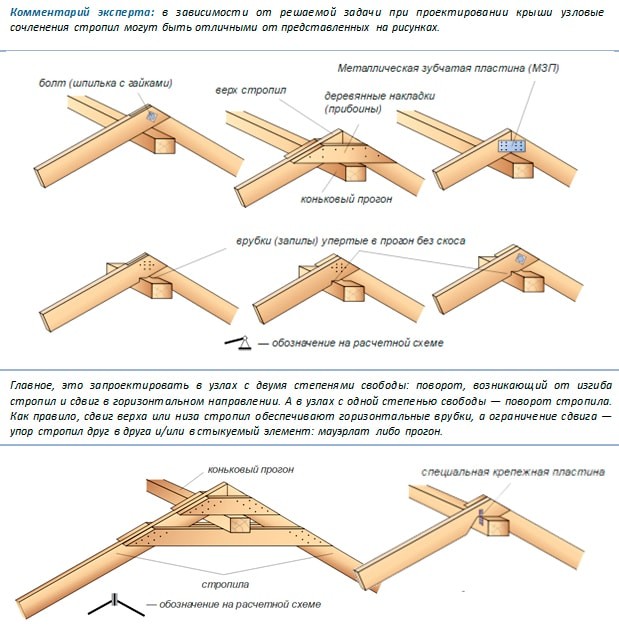

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

• Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
• Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
• Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение  которого снимают при помощи горизонтальных ригелей.
• Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
• Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
• А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками. Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
• Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами. Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
• Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Вот более подробная информация:

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

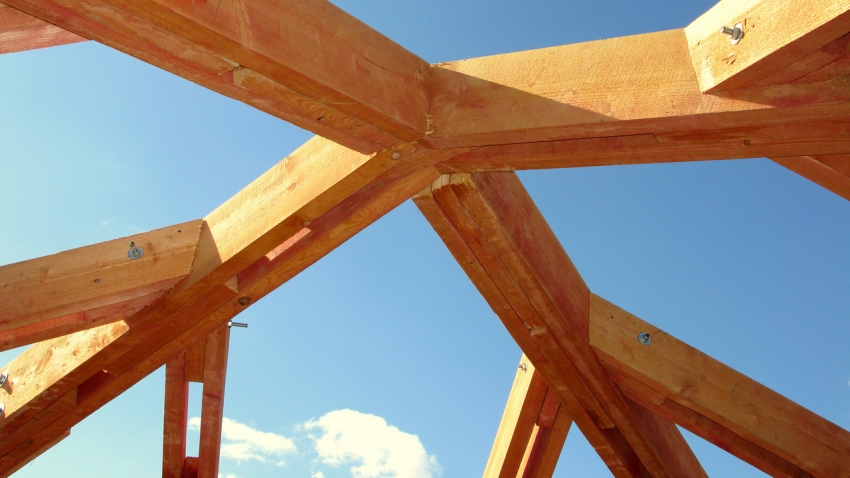

Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.

Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.

Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.

А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.

Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:

• Удвоенное сечение несет удвоенную нагрузку.
• Балка получается длинной и не разрезанной.
• Размеры применяемых деталей становятся унифицированными.
• Для устройства накосных стропил можно применять те же доски, что и для обычных.

Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.

Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.

Технически этот узел выполняется так:

Пару технических моментов:

• Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
• Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
• У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.

Вот наглядный мастер-класс:

У арочной крыши почти те же технологии, что и у двускатной, разве что угол соединения стропил немного другой:

А вот как выходят из положения при строительстве необычных крыш таких же необычных построек:

Главное — все правильно рассчитать!

Будьте в курсе!

Подпишитесь на новостную рассылку

как правильно соединить стропила на коньке

Содержание статьи

Соединение стропил в коньке – способы и техника крепления

На опорный каркас крыши ложится большая нагрузка, создающаяся кровельным материалом, слоем термоизоляции и веса снега, лежащего на поверхности скатов. Чтобы конструкция не разрушилась, проектируют стропильную систему с учетом всех потенциально воздействующих на нее сил. В процессе расчета определяют необходимое количество и размер сечения стропильных ног, на которые ложится основной вес кровли. Однако, не менее важно, насколько качественно выполняется соединение стропил в коньке. Эта статься расскажет какие виды соединений существуют, как правильно их выполнить и от чего зависит выбор того или иного способа крепежа.

Разновидности соединительных узлов

Основа каркаса крыши – стропильные фермы, в которые отдельные элемента, соединятся между собой в конструкции различной геометрической формы, к примеру, треугольной или пятиугольной. Одной из наиболее прочных и устойчивых к внешним воздействиям фигурой является треугольник, именно такой вид имеют фермы двухскатных и полувальмовых, вальмовых и шатровых крыш. Соединительным узлом называют место сращивания или крепления стропил друг с другом, с мауэрлатом, дополнительными опорами. При сооружении стропильной системы используются следующие виды узлов:

Узел крепления к мауэрлату. Каждая стропильная нога имеет точку крепления к основанию каркаса, называемому мауэрлатым брусом. Его задача – равномерно распределять нагрузку от веса кровли и передавать ее через несущие стены к фундаменту сооружения. Нарушение целостности мауэрлата снижает его прочность, поэтому соединение выполняю, используя бруски, металлические уголки или делая выпилы на концах стропильных ног.

Важно! В процессе строительства стропильного каркаса используют два типа соединительных узлов: жесткие и подвижные. Жесткими называют крепления, когда элементы фиксируются между собой неподвижно. Подвижные соединения имеют возможность изменять свое положение, для них применяют специальные металлические «ползунки».

Способы соединения стропил в коньке

Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:

Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.

Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, уседает в первые 5 лет эксплуатации. Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

Принципы крепления

Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:

• Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
• Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
• Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
• Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
• Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.

Соединение стропил — 3 способа сращивания и тонкости монтажа

Деревянная стропильная система по сей день остается самым популярным видом обустройства скатных крыш. Размеры таких крыш бывают разными, поэтому соединение стропил и балок для экономии леса используется практически везде. Далее мы рассмотрим 3 способа сращивания стропильных ног между собой по длине, а также расскажем о вариантах стыковки стропил к мауэрлату и в коньке.

Деревянная стропильная система считается самой популярной при обустройстве разного рода скатных крыш.

Три способа сращивания балок

На больших кровлях размеры стропильных ног в длину могут доходить до 7-12 м, в то время как ходовой стандарт для бруса составляет порядка 6 м. Конечно можно сделать длинные стропила под заказ, но обойдутся они на порядок дороже, поэтому сращивание без потери качества является прекрасным выходом.

Сращивание при помощи 2 деревянных накладок считается простым и весьма надежным способом соединения.

Вы накладываете своеобразную шину с обеих сторон на стропильную ногу и сбиваете ее. В данном случае главное не экономить на накладках.

В качестве накладок лучше использовать тот же брус. На каждую сторону балки накладки должны заходить на расстояние от 1 м.

Показанные на схеме слева варианты соединений относят к одному способу под названием косой прируб

Главное здесь, чтобы с обеих сторон смежные секции упирались в порожек. Такой прием обеспечивает прочность на сжатие. Стыковка выполняется шпильками, но на этом мы остановимся чуть позже.

Способ косого прируба подходит только для соединения бруса большого сечения.

Едва ли не самый простой и популярный способ стыковки. Единственный минус здесь в том, что верхняя и нижняя точки стыковки не совпадают из-за смещения, но на больших прогонах это практически не играет роли.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

• Гвозди — крепление гвоздями самый простой и распространенный способ фиксации. Существует 2 вида гвоздей — гладкие и ершеные. Гладкие привлекательны по цене, но для прочности их нужно набивать в полтора раза больше. Ершеные чуть дороже, зато они имеют заусенца, которые при входе в массив цепляются там намертво;

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

• Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

• Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Стягивание узлов шпильками считается самым надежным.

• Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Металлические скобы используются практически в каждой стропильной системе.

Варианты соединения в районе конька

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Наиболее распространенные способы соединения стропильных ног в районе конька.

• Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
• Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
• Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Стыковка стропильных ног при помощи накладок может выполняться как в жестком, так и в подвижном вариантах. Жесткие разновидности стыковки не требуют опоры на коньковый прогон, а шарнирное соединение выполняется только в связке с коньковым прогоном.

• Жесткое соединение при помощи двух деревянных накладок применяется довольно широко. Зачастую накладки фиксируются несколькими сквозными шпильками. Помимо стыковки такие накладки еще исполняют роль поперечных затяжек, поэтому их может быть несколько;

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

• Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

• Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Скользящее соединение стропил используется только на крышах деревянных домов.

В деревянных домах все соединения стропил делаются подвижными.

Как крепить стропила

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

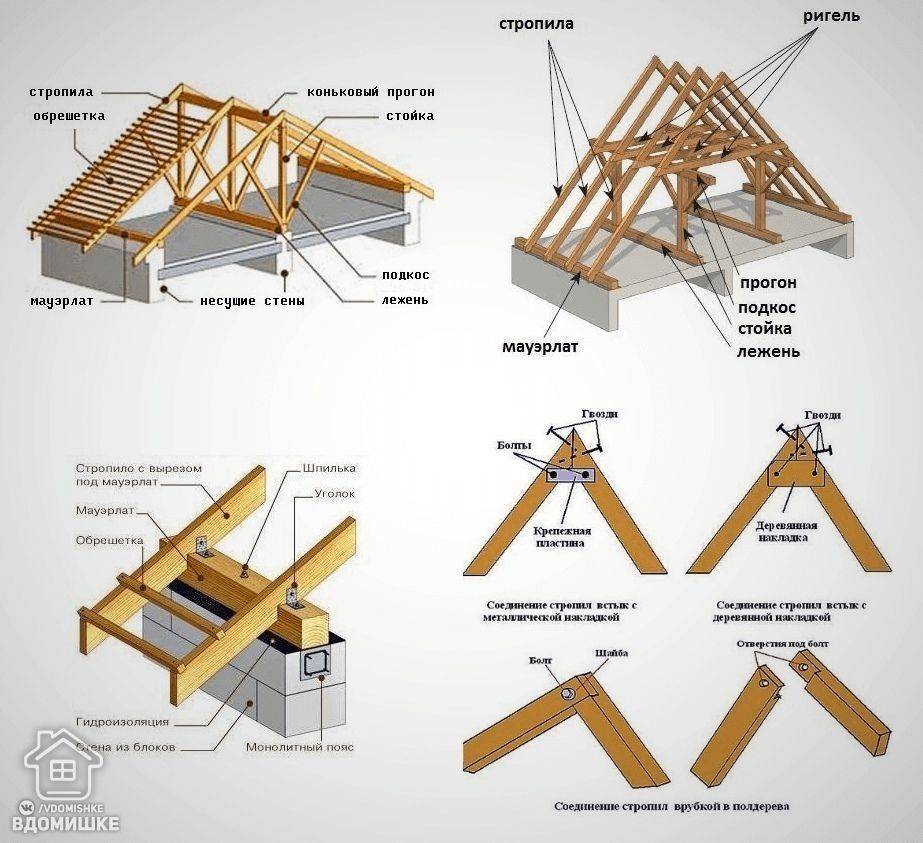

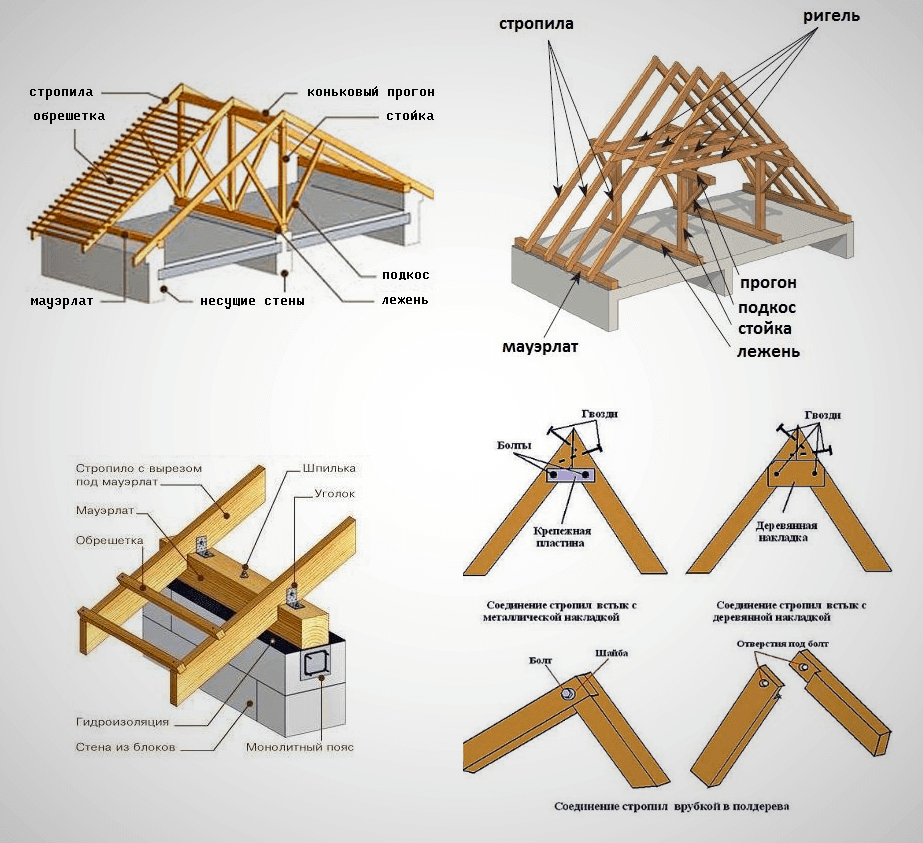

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Как прикрепить стропила к коньковой балке

Если вы строите крышу для своего дома или ремонтируете старый, у вас могут возникнуть проблемы с каркасом крыши. Тогда, возможно, вам интересно, как прикрепить эти стропила к коньковому брусу. Без проблем! Мы тщательно изучили эту тему, чтобы дать вам лучший ответ.

Раскрытие информации: Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

После успешной установки балки на обоих концах стоек крыши с помощью сверхпрочного кронштейна вы можете прикрепить стропила крыши к самой коньковой балке, выполнив следующие простые шаги:

1. Выбрать пиломатериал.
2. Используйте болт.
3. Подберите крючок для крыши.
4. Подвесьте стропило на тело балки.
5. Прикрутите стропило к коньковому брусу.

Чтобы получить более подробный ответ о процессе крепления стропил крыши к коньковым балкам, продолжайте читать оставшуюся часть поста. Мы также обсудим передовой опыт, чтобы у вас было четкое представление о том, как действовать, прежде чем приступить к работе над проектом крыши.

Как прикрепить стропила к коньковому брусу

Как правило, конец каждого деревянного бруса используется для установки на столбы, расположенные на каждой стене вашего дома. Выполните эти пять простых шагов, чтобы быстро прикрепить стропила:

1. Выберите пиломатериал

Это всегда зависит от наличия имеющегося у вас оборудования. Но всегда следует помнить, что коррозионностойкий вид пиломатериала лучше.

2. Используйте болт

Вы можете эффективно соединить две балки вместе с помощью болтов. Обычно используется болт с резьбой диаметром полдюйма, который также следует использовать со сверлом того же диаметра, чтобы предотвратить неаккуратность.

3. Выберите вешалку

Для большей грузоподъемности лучше всего подходят подвесы типа HU или HUC. Вешалки типа LUC или LUS применимы в большинстве распространенных ситуаций. Начните вставлять кровельные подвесы в тело балки и прикрепите к ней стропило с помощью соединительных винтов.

4. Повесьте стропило на тело балки

Соедините стропило с телом балки, используя тот тип подвески, который у вас есть, и просверлите нержавеющие болты в отверстии вашей подвески. Концы стропил крыши должны нависать над телом балки примерно на 1 дюйм. Это делается для того, чтобы оставить немного места, чтобы между стропилами можно было сделать коньковый вентиляционный канал.

5. Прикрутите стропило к коньковому брусу

Для крепления к металлическим кровельным подвескам потребуются винты для соединения крыши. Когда стропила уже соединены с телом балки с помощью подвески, необходимо использовать рамный винт с внешней стороны балки для поддержки внутренней части.

Нажмите здесь, чтобы увидеть этот черный винт на Amazon.

Посмотрите видео-инструкцию по креплению стропил к коньковым балкам:

Как работают стропильные подвесы? 9№ 0035

По сравнению с традиционными гвоздями и шурупами подвес для стропил обеспечивает более прочное соединение стропил с каркасом конструкции. Соединительная пластина на стропильной подвеске используется для соединения ее с другими элементами несущего каркаса после того, как подвеска намотана на балки.

Чтобы приспособиться к необходимому весу, а также к любым условиям, которые могут возникнуть в течение срока службы крыши, подвески сами по себе добавляют вес, который может выдержать крыша.

Нужны ли металлические подвесы для стропил крыши?

Металлические подвески для стропил являются неотъемлемой частью конструкции крыши. Он должен быть установлен для того, чтобы стропила и стены выдерживали вес кровельных материалов и учитывали такие условия, как снег.

Нажмите здесь, чтобы увидеть этот галстук-ураган на Amazon.

Обязательно ли использовать подвески на стропилах?

Подвески из стальных балок обеспечивают опору и сопротивление подъему при сильном ветре. Это не только упрощает создание каркаса, но и делает настил или пол, который вы создаете, прочнее. Чтобы упростить создание настила пола, используйте подвесы для балок при укладке балок пола.

Нажмите здесь, чтобы увидеть эту вешалку 2 x 6 балок на Amazon.

Каков правильный размер коньковой балки?

Стропила размером 2 x 4 должны сочетаться с коньковой балкой 2 x 6, стропила 2 x 6 должны использоваться с коньковой балкой 2 x 8 и так далее. Просто помните, что вам нужно планировать заранее и не торопиться, чтобы определить правильные размеры для вашего проекта крыши.

Прикрепление стропил к гроссбуху

Пользователи интернет-форума по благоустройству дома считают, что лучший способ — использовать вешалки. Альтернатива, однако, состоит в том, чтобы ригель был помещен под стропилами. Затем это служит заголовком для удержания стропил.

Чтобы соответствовать тому, что вам нужно, вам нужно будет использовать более крупный блок, возможно, 2 x 8 ведомую доску, прикрепленную 2 x 2 к основанию, и положить балки на этот выступ. Недостатком является то, что этот луч теперь вытянут вниз и может не дать вам необходимого зазора, если вы хотите сохранить скромный шаг.

Как соединить крышу со стеной

Одним из основных соединений в вашем доме является соединение между крышей и стенами.

Термин «соединение крыши со стеной» описывает, как конструкция крыши или «фермы» крепится к стене, чтобы противостоять восходящей силе, которая иногда исходит от сильного ветра, действующего на крышу. Типичные типы соединений, которые вам понадобятся, перечислены ниже.

1. Соединение с косым гвоздем

Для обеспечения стойкости к сдвигу и выдергиванию соединения между элементами каркаса гвозди для каркаса вбиваются под углом примерно 45 градусов, соединяя две противоположные стороны кусков дерева.

2. Зажимы Hurricane

На каждом стропиле установлены металлические зажимы, которые крепятся к каркасу стены и элементу стропила только сбоку. Для металлического зажима нужно как минимум три гвоздя в стропила и три гвоздя в стену, и он должен быть устойчивым к коррозии.

3. Одинарные хомуты

На каждую ферму или стропило надеты металлические хомуты, которые оборачиваются вокруг верхней части и соединяются со стеновым каркасом в одном месте. В ферму или стропило следует забить не менее трех гвоздей и на каждую металлическую планку следует забить по три гвоздя в стену.

Если на передней стороне одной обмотки имеется три гвоздя, она была неправильно закреплена и будет сброшена на уровень зажима.

4. Двойные хомуты

Двойные хомуты — это хомуты, прикрепленные к ферме или стропилу и прикрепленные к боковой или нижней части верхней пластины.

На каждой ферме или стропиле закреплены две металлические скобы, которые закручиваются вокруг верхней части и крепятся к каркасу стены. Минимум три гвоздя должны быть забиты в ферму/стропилу и три гвоздя в стену в каждом месте, а металлическая полоса должна быть коррозионностойкой.

Деревянные балки или металлические балки, что лучше?

Вы можете не знать, использовать стальные или деревянные балки, если вы строите новый дом или делаете капитальный ремонт уже имеющегося.

Если вас интересует качество материала, давайте рассмотрим его.

Стальные балки

Стальные балки дают вам дополнительные возможности дизайна, которых вы не можете достичь с помощью дерева. Поскольку сталь имеет гораздо более высокую грузоподъемность, вы можете использовать меньше вертикальных опор для того же пролета и меньшей высоты балки.

Хотя сталь подвержена ржавчине при контакте с влагой, она не воспламеняется при использовании в качестве балок. Стальная балка может деформироваться при длительном сильном нагреве, но с соответствующим покрытием и антикоррозийной оцинковкой срок ее службы больше, чем у деревянных балок.

Деревянные балки

Прикрепить что-либо к стальной балке может быть непросто. Деревянная балка легко прибивается гвоздями или правильно просверливается для установки болтов.

К сожалению, деревянные балки имеют и свои недостатки. Древесина разлагается естественным образом. Поскольку древесина со временем разлагается, она менее долговечна. Он восприимчив к ожогам и заражению термитами в худшем случае.

Для получения дополнительной информации ознакомьтесь с нашей статьей «Металлический каркас против деревянного каркаса».

Следует ли красить деревянные балки?

Покраска деревянных балок в тот же цвет, что и потолок, – отличный способ сделать комнату светлее, сохранив при этом историческую целостность вашего дома. Когда балки и потолки окрашены в светлые нейтральные оттенки, такие как белый, кремовый или светло-серый, это работает очень хорошо.

Как побелить деревянные балки

Нанесите глиняную краску кистью в том же направлении, что и волокна дерева, предварительно разбавив ее водой. Приготовьте мягкое влажное полотенце, чтобы удалить излишки краски во время работы, чтобы предотвратить ее высыхание.

Побелка деревянных балок — еще один прием, позволяющий подчеркнуть присущую им красоту, сохраняя при этом пространство воздушным и светлым. Это придает вашим деревянным балкам оттенок светлого цвета, позволяя просвечивать трещинам и морщинам древесины.

В заключении

Строительство крыши — одна из самых утомительных операций при строительстве или ремонте дома. Сложно собрать эти бревна вместе. Просто помните, что прежде чем приступить к проекту дома, обязательно ознакомьтесь с местными строительными нормами или проконсультируйтесь с экспертом в этой области.

Перед тем, как идти, вы можете проверить следующие статьи по теме:

Как прикрепить деревянный каркас к стальной балке [6 шагов]

21 Красивые гостиные с балками

Потолочная балка и каркас стропил

Потолок балки и стропила должны быть прибиты друг к другу, а сборка должна быть прибита к верхней стеновой плите в соответствии с таблицами 2304.10.2 и 2308.7.5. Потолочные балки должны быть непрерывными или надежно соединенными в местах их пересечения с внутренними перегородками и крепиться к соседним стропилам в соответствии с таблицами 2304.10.2 и 2308.7.3.1 для обеспечения непрерывной связи стропил по всему зданию, где такие балки параллельны стропилам. Потолочные балки должны иметь опорную поверхность не менее 1, ¹ / ₂ дюймов (38 мм) на верхней пластине с каждого конца.

Там, где потолочные балки не параллельны стропилам, должна быть установлена ​​эквивалентная стропильная стяжка таким образом, чтобы обеспечить непрерывную связь по всему зданию на расстоянии не более 4 футов (1219 мм) по центру. Соединения должны соответствовать таблицам 2308.7.3.1 и 2304.10.2 или должны быть предусмотрены соединения эквивалентной мощности. Если потолочные балки или стропильные связи не предусмотрены в верхней части опорных стен для стропил, конек, образованный этими стропилами, должен поддерживаться балкой, соответствующей разделу 2308.8. Стяжки для стропил должны располагаться на расстоянии не более 4 футов (1219мм) по центру.

Соединения стяжек стропил должны основываться на эквивалентном расстоянии между стропилами, указанном в таблице 2308.7.3.1. Соединения балки стропила с потолком и соединения стяжек стропил должны быть достаточного размера и в количестве, чтобы предотвратить расщепление при забивании гвоздями.

Соединение элементов каркаса крыши с раскосными линиями стен должно осуществляться в соответствии с Разделом 2308.6.7.2.

ТАБЛИЦА 2308.7.3.1

СОЕДИНЕНИЯ СТРОПИЛ ⁱ

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 фунт на квадратный фут = 47,8 Н/м ² .

1. 10d обычные (3″ x 0,148″) гвозди разрешается заменять 16d обычные (3 ¹ / ₂ «× 0,162») гвозди, если требуемое количество гвоздей принимается в 1,2 раза больше требуемого количество 16d обычных гвоздей, округленное до следующего полного гвоздя.
2. Соединение анкерных пяток стропил не требуется, если конек опирается на несущую стену, перемычку или коньковую балку.
3. Если промежуточная опора стропила обеспечивается вертикальными подкосами или прогонами к несущей стене, допускается уменьшение приведенных в таблице требований к соединению пяточного стыка пропорционально уменьшению пролета.
4. Для соединения потолочной балки с потолочной балкой внахлест требуются аналогичные схемы забивания гвоздей.
5. Соединяемые элементы должны быть достаточного размера, чтобы предотвратить расщепление из-за забивания гвоздей.
6. При снеговой нагрузке менее 30 фунтов на квадратный фут необходимое количество гвоздей допускается уменьшать путем умножения на отношение фактической снеговой нагрузки плюс 10 к 40, но не менее количества, необходимого для отсутствия снеговой нагрузки.
7. Применяется к динамической нагрузке на крышу 20 фунтов на квадратный фут или менее.
8. Табличные требования к соединению пяточных соединений предполагают, что потолочные балки или стропильные связи расположены в нижней части чердачного помещения. Если потолочные балки или стропильные связи расположены выше на чердаке, требования к соединению пяточных соединений должны быть увеличены на поправочные коэффициенты, указанные в таблице 2308.7.3.1(1).
9. Табличные требования основаны на статической нагрузке на крышу 10 фунтов на квадратный фут в сочетании с указанной снеговой нагрузкой на крышу и динамической нагрузкой на крышу.

ТАБЛИЦА 2308.7.3.1(1)

КОЭФФИЦИЕНТЫ РЕГУЛИРОВКИ СОЕДИНЕНИЯ ПЯТЫ

H C /H R a, b	КОЭФФИЦИЕНТ РЕГУЛИРОВКИ СОЕДИНЕНИЯ ПЯТЫ
1/3	1,5
1/4	1,33
1/5	1,25
1/6	1,2
1/10 или менее	1. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
