Крепление стропил односкатной крыши: доскональный разбор применяемых узлов

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Содержание

Традиционные «деревянные» заморочки

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

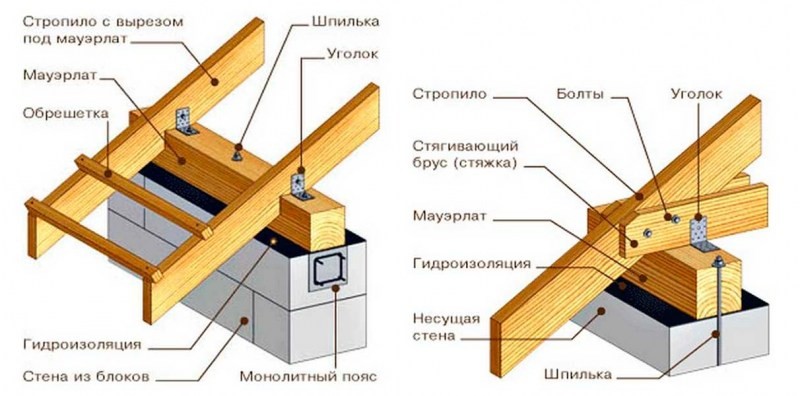

• Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
• Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
• Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

• Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
• Следует исключить все вероятные причины нарушения соединений.
• Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

• Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
• Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

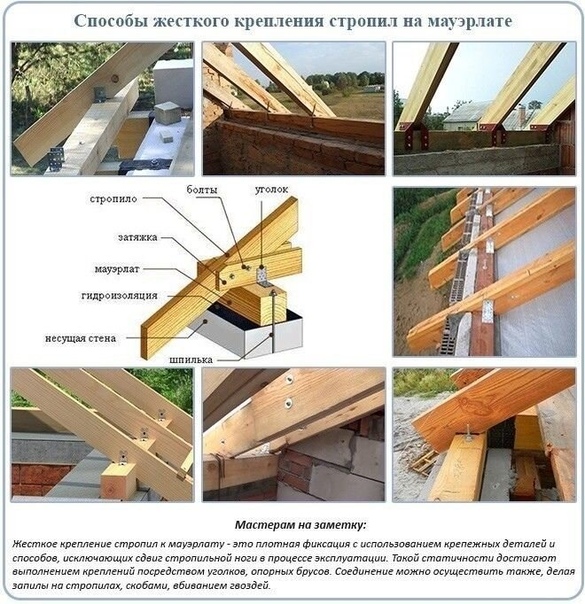

• Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
• Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
• Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

Подробно об узлах односкатной крыши

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

• Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
• Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
• К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
• Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
• Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

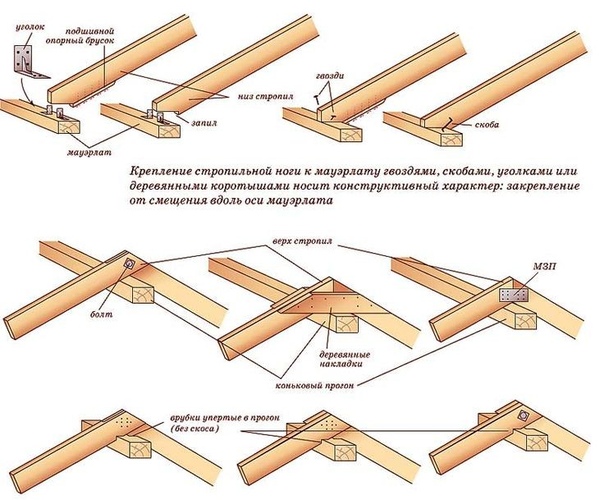

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ – уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

• Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
• На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
• Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
• Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
• Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 – 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

• Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
• Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
• Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
• От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
• Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

• Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
• Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
• Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
• Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
• Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

• Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
• Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
• Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

• Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
• На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
• Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
• Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
• По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

Как устроена стропильная система односкатной крыши и правильное крепление стропил

Односкатная крыша представляет собой один из вариантов устройства крыши, который считается самым оптимальным, а также экономичным.

Это скат, плоскость которого уверенно опирается на те или другие несущие строения.

Если говорить другими словами, то с такой крышей вы не сможете сделать идеально горизонтальные потолки.

Обычно односкатную крышу делают при строительстве гаражей, небольших хозяйственных построек, а также бань . Более подробно о монтаже односкатной крыши вы можете прочитать здесь.

Устройство стропильной системы

Итак, чтобы конструкция служила длительный период времени, была крепкой, а также надежной, стоит подумать не только о фундаменте, но и о крыше. Строительная система такого элемента играет огромную роль, ведь именно крыша берет на себя негативные моменты от изменений погодных условий, а также других ситуаций.

Стропильная система односкатной крыши должна характеризоваться определенными требованиями, среди которых:

• Жесткость
• Маленький вес
• Качественный материал

Такие требования обязательно учитываются, чтобы конструкция служила долго.

Жесткие характеристики элемента играют важную роль, ведь именно с помощью жестких элементов происходит соединение разных деталей. Такие элементы не должны подвергаться процессам деформации, а также распора ни при каких обстоятельствах.

Основанием такой конструкции является треугольник, который делают с помощью специальной надежной рамы. Каждый элемент данной рамы закрепляется один к другому параллельно, а с помощью крепкой фиксации обеспечивается устойчивость всей конструкции.

Стропильная система односкатной крыши: схема

Но, если такие рамы будут плохо прикреплены, будут подвижными, это приведет только к негативным последствиям. Подобная крыша может разрушиться не только от сильного ветра, но и сама по себе.

Если говорить о весе, то эта крыша не должна быть тяжелой. Именно поэтому данная система производится, в большинстве случаев, из дерева. В том случае, если вес достаточно большой, необходимо делать несущее основание из металла.

Есть случаи, когда используют деревья хвойного характера, влажность которых составляет не меньше 18 процентов. Среди обязательных условий при использовании деревьев отметим:

1. Антисептическая обработка
2. Использование антипирентов

Только в таком случае узлы, в области которых происходит точное крепление всей системы, будут отличаться высокой прочностью, а также надежностью.

Высокое качество используемых материалов – одно из главных правил. Дерево должно отвечать следующим характеристикам:

• Применяется 1-3 разных сорта. Важно обратить внимание, чтобы было как меньше трещин, а также сучков. На один метр материала допускается наличие 3 сучков с высотой не больше 3 сантиметров. Трещины тоже допускаются в минимальном количестве, только не по всей глубине.
• Элементы несущего характера желательно делать из деталей, толщина которых не меньше 5 см., а площадь от 40 м2.
• Доски из хвойных деревьев можно применять только с длиной не больше 6,5 метров, а из лиственных деревьев – до 4,5 м.
• Подушки, прогоны, а также мауэрлат желательно изготавливать из деревьев, которые относятся к твердым лиственным породам. Такой материал предварительно стоит обработать с помощью того или другого качественного антисептика.

Конструкция односкатной крыши

Итак, перед началом изготовления системы очень важно знать, какие ее основные части:

1. Мауэрлат, что можно назвать фундаментом системы. С помощью данной детали нагрузка распределяется равномерно и правильно.
2. Прогон представляет собой элемент, который уверенно скрепляет все ноги стропил. Коньковый вариант находится вверху, а вот боковые элементы расположены по бокам.
3. Стропильная нога устанавливается для определения угла наклона ската, а также для надежности всей кровли, ее внешнего вида. Именно данное изделие фиксирует отдельные детали системы.
4. Затяжка помогает ногам держаться на месте, не раздвигаться. Эта деталь соединяет их в нижней части.
5. Стойки, а также подкосы придают дополнительную устойчивость ногам.
6. Обрешетка представляет собой доски, а также брусья в обрезанном виде. Она набивается перпендикулярно, передает нагрузку на стропильные ноги.
7. Свес всей крыши защищает от попадания осадков.
8. Конек является местом, в котором соединяются два ската крыши. Именно вдоль этого элемента набивается обрешетка, благодаря чему происходит усиление той или другой части крыши.
9. Кобылки используются в том случае, когда длина ног небольшая, в результате чего они создают свес.

Односкатная крыша характеризуется наличием одного ската, который характеризуется наклоном угла от 14 до 26 градусов. В том случае, когда крыша делается для небольшого дома, то пролет не будет превышать 5 см, поэтому рекомендуется делать систему наслонного варианта.

Опор подобной крыши делается на стены внешнего характера, а также на стену, которая существует внутри объекта. Стропильные системы используются в случаях фермы стропильные.

Кровельный пирог, а точнее, его устройство, зависит от того, какой именно окончательный вариант покрытия будет выбран. Но, независимо от материала, этот элемент максимально увеличивает «жизнь» крыши, долговечность.

Односкатный тип требует особенного внимания, так как именно данный этап строительства максимально влияет на климат, который будет конструкции.

Конструкция стропильной системы

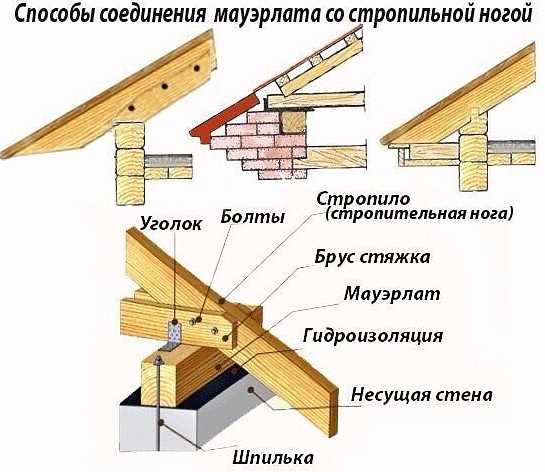

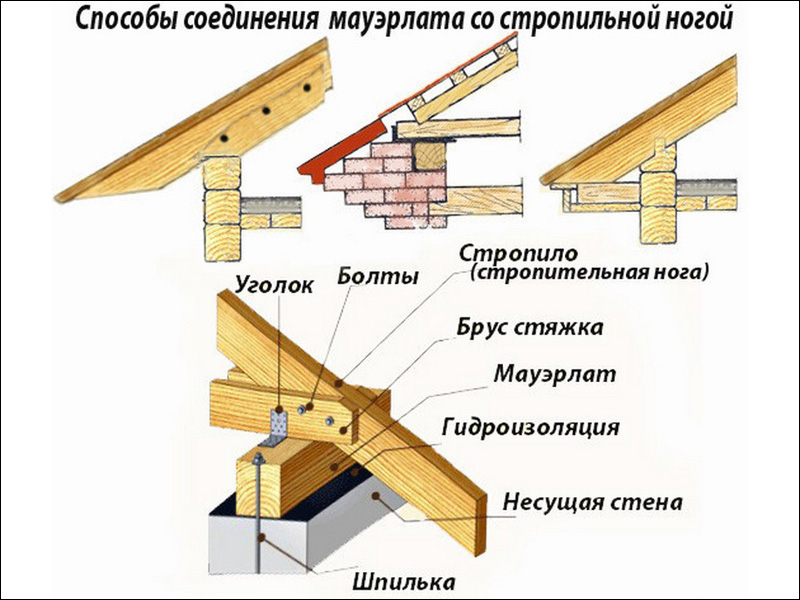

Крепление стропил односкатной крыши

Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.

В зависимости от того, какой материал используется, в качестве переходной детали можно применять:

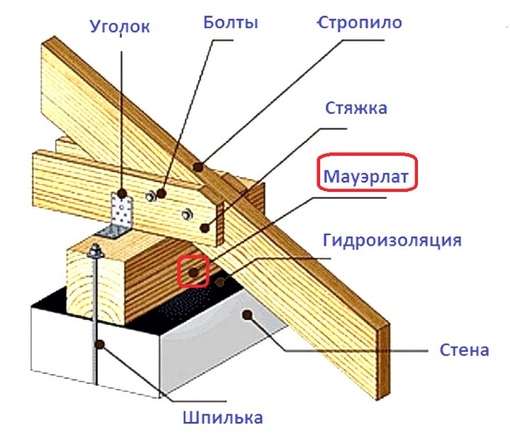

• Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
• Верхняя часть стопы, которая сложена из брусьев.
• Верхняя обвязка всего каркаса.

Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать.

Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.

При проектировании следует учитывать решение следующих задач:

• Возможность легкого перемещения деталей из дерева один от другого
• Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
• Исключение всех возможных причин нарушения того или другого соединения

Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется. Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами.

Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий.

Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:

• Выбрать врубки
• Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.

Шаг стропил

Расстояние между стропилами односкатной крыши рассчитывают в зависимости от того, какой выбран материал, а также сечение. Такие расчеты стоит делать на этапе проектирования, используются строительные нормативы, правила.

Расчет для вышеуказанного варианта крыши очень простой. Здесь не существует стоек, а также раскосов, в результате учитывается исключительно стропила односкатной крыши.

Обычно, для такой крыши, применяется материал из дерева хвойных пород, фактор влажности которых составляет приблизительно 20-22 процента. Такие доски должны характеризоваться ровностью, отсутствием синевы.

Каждый кровочный материал характеризуется своими особенностями, поэтому отличается и шаг стропил:

1. При использованиипрофнастиларасстояние зависит от размера листа. Обычно, шаг балок составляет не меньше 60 см и до 90 см. При большем расстоянии используются дополнительно доски с большим сечением- 150 мм. Важно учесть применение обрешетки, сечение которой должно составлять 30*100 мм, а монтирование проводится с учетом пролета не меньше 50 см.
2. Керамическая черепицачасто применяется, но учитывается ее вес. Балки для такой системы предварительно просушиваются. При определении размера шага следует учитывать длину досок. При максимальной длине стоит делать минимальное расстояние между стропилами. Это же правило используется при минимальной длине балок – большое расстояние шага. Обычно, безопасным шагом считается 80 см.
3. Подметаллочерепицу, которая используется намного чаще, нежели два вышеуказанных материала, используются балки с маленьким сечением. Шаг в таком случае равняется числу от 60 до 90 сантиметров. Брус стоит использовать с сечением около 50*150 мм.
4. При использованииондулинастоит понимать, что этокровля мягкого типав форме листов. Балки следует ставить с расстоянием, которое не будет меньше 60 сантиметров, но и не больше 90 сантиметров. Сечение бруса – 50*200, а также можно применять 50*150 мм. При использовании меньшего сечения можно ожидать негативных моментов, так как такое сечение не сможет обеспечить высокой прочности ногам.
5. Под шифер, который используется очень редко, используются стропильные ноги с сечением 50*100,50*150. Шаг – не меньше 60 сантиметров, а также не больше 80. В этом случае шаг отличается в зависимости от конструкции крыши.

Таблица шага стропил

Монтаж стропильной системы

При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.

Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.

Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.

Только после этого важно прикрепить несколько крайних стропил.

После расчета, проектирования, существуют определенные этапы монтажа:

• Монтаж несущего бруса. Большой брус укладывается вдоль стены объекта. Предварительно его стоит остругать, пропитать антисептиком. По торцу стены важно уложить рубероид, на него монтировать брус по уровню с помощью анкерных болтов.
• Обработка бруса, стропительных элементов. Планируется вылет доски над свесом крыши – уровень около 40 см на каждую сторону, в зависимости от угла наклона. Важно учитывать, что чем круче будет угол, тем меньше стоит делать вылет. При использовании металлочерепицы, а также профнастила шаг составляет 120 сантиметров. В случае, когда ширина материала кровли больше 6 метров, шаг рекомендуется уменьшать до 1 метра. Доска врезается для прочности в мауэрлат.

Как видно, процесс нельзя назвать сложным, а при учете всех правил, можно самостоятельно смонтировать данный объект.

Монтаж односкатной крыши

Альтернативный метод монтажа

Как правильно крепить стропила на односкатной крыше?

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

• При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
• Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
• Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
• Маленький вес по сравнению с другими видами кровли.
• Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
• Строительство односкатной крыши самое экономичное и не требует много времени.
• В такой конструкции вода скатывается только на 1 сторону.
• Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

• При маленьком угле наклона площадь чердачного помещения минимальна.
• Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

• При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
• Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
• При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
• Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
• При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

• Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
• Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

• До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
• 3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
• 9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
• 10-17 градусов – можно стелить волнистый шифер усиленного профиля.
• 11-20 градусов – мягкая битумная черепица.
• 14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
• 27-50 градусов – керамическая, цементная черепица.

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

• Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
• Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

• Наклона ската.
• Веса стропил.
• Длина узлов примыкания кровли со стеной.
• Материала крыши.
• Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

• Для стропил из бруса шаг составляет от 1.5-2 метра.
• При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
• Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

• Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
• Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
• Учитывать нахлест при расчете материалов.
• Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

• С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
• Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
• Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
• Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
• С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
• Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
• Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Крепление стропил к мауэрлату без запила

Варианты и технология крепления стропил к мауэрлату

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

• Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

• Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

• Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

• температурные колебания;
• осадка дома;
• деформации деревянных конструкций, такие как кручение или изгиб;
• неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

• Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

• Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

• С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

С прибиваемой доской

В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

Крепеж для стропил

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

Правила выполнения работ

• Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.

• Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

• Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
• Отрезать по линиям разметки.

При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции.

• Установить стропило на свое место, точно совместив все запилы.

Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

• Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.

Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.

Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом.

Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.

Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.

Способы крепления стропил к мауэрлату: технология монтажа с запилом и без

Источник: netosadkam.ru

Виды крепления стропил к мауэрлату без запила

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

1. При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

• металлических уголков разного размера;
• специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной 2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли подбирают разновидность стропильной системы. В каждом виде таких систем используют различные дополнительные элементы (затяжки, подпорки, стойки и т.п.).

Выбирая способ крепления несущих ног без запила, необходимо учитывать разновидность стропильной системы. Они бывают наклонные и висячие:

1. В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего именно односкатная крыша делается с таким типом стропильной системы. При этом для соединения стропил с мауэрлатом рекомендуется использовать скользящий способ. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке постройки.

Внимание: такой способ фиксации особенно важен для недавно возведенных зданий, которые непременно дадут усадку под воздействием подвижек грунта и температурных перепадов.

1. В висячих стропильных системах не используются дополнительные подпорки, стойки и другие элементы, на которые можно переложить часть нагрузки от крыши. В этом случае вся нагрузки от кровельной конструкции приходится на брус мауэрлата. Именно поэтому в данных системах лучше использовать жесткое соединение, которое позволит исключить вероятность любых подвижек. Для частичной компенсации нагрузки на стены в таких системах применяются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и долговечного соединения несущих ног с горизонтальным брусом важно придерживаться следующих правил:

• При использовании стальных уголков, пластин и других металлических деталей их необходимо прочно прикручивать к деревянным элементам несущей системы посредством саморезов.
• Если для соединения несущих ног и других деревянных элементов каркаса крыши используются болты, то обязательно применяют специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в тело древесины и ослабить несущий элемент каркаса крыши.
• Соединение мауэрлата со стропилами посредством одних гвоздей и саморезов считается ненадежным. Обязательно нужно использовать металлические пластины и стальные уголки, которые позволят усилить узел крепления.
• В постройках из древесины ноги наклонной или висячей системы лучше крепить к горизонтальному брусу скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации крышной конструкции при усадке постройки.

Как видите, существует множество способов соединения несущих ног с горизонтальным брусом без запила. При выборе того или иного варианта важно учитывать конструктивные особенности сооружения, материал стен, вес крыши, тип кровельного покрытия, а также нагрузки, которые будет воспринимать каркас.

Крепление стропил без запила к мауэрлату в односкатной крыше

Источник: build-experts.ru

Крепление стропила к мауэрлату: схемы и способы крепления стропил

Стропильная система

Чтобы обеспечить надежное крепление стропил к мауэрлату двухскатной крыши, необходимо грамотное проектирование стропильной системы, так как в расчет всегда принимают толщину стен, вес выбранного кровельного материала, угол наклона скатов, ветровую, снеговую нагрузку, типичную для конкретного региона. Некачественная работа приведет к тому, что крыша в один «прекрасный» день «поедет» — сорвется, а такой вариант событий вряд ли кого-то обрадует.

В состав этого «крышующего» каркаса двухскатной конструкции входят главные «столпы» — стропильные ноги, коньковый брус и мауэрлат. Последний представляет собой опорный брус, смонтированный по периметру несущих стен здания. Элементы этой конструкции скрепляют металлическими пластинами. Непосредственно к мауэрлату под углом крепят стропильные ноги.

Задача мауэрлата — обеспечение равномерной нагрузки на все несущие стены. Эту опору для кровли обязательно используют для строений из газобетона, кирпича, пенобетона или шлакоблоков. В каркасных зданиях в мауэрлатном брусе необходимости нет. В домах, построенных из дерева, его заменяет верхний венец.

Материал для мауэрлата — бревна либо брус 80х180, 100х150, 150х150, 200х200 мм. Это золотая середина, меньшие или большие размеры не рекомендуют. Первые не выдержат вес конструкции, вторые станут причиной повышенной нагрузки на стены, да и поднимать вверх такие элементы будет затруднительно.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Наслонные

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций. В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячие

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены. Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку. Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Виды опор стропильной системы

Они бывают двух видов — висячие и наслонные. Первые одним концом опираются на мауэрлат, а другим крепятся на коньковый брус. Такие стропильные ноги требуют монтажа добавочных элементов — «бабок», затяжек, подкосов и ригелей, — которые будут препятствовать прогибу конструкции. У вторых, наоборот, есть две полноценные точки опоры: мауэрлат с одной стороны, внутренняя стена здания — с другой.

Висячие стропила

Они на самом деле нависают, так как опираются только на боковые стены конструкции. Этот тип стропил используют для строений, ширина которых составляет максимум семь метров. Нагрузка от стропил передается на затяжку, а от нее — мауэрлату. Однако вспомогательные элементы снимают давление на стены лишь частично. Висячие ноги предполагают жесткое крепление. В этом случае никаких врезок, способных ослабить конструкцию, не делают.

Наслонные стропила

Здесь на помощь мауэрлату приходит лежень, который укладывают на капитальную перегородку для поддержки конькового прогона. На нем располагают опорные стойки. «Прислоняющиеся» ноги чаще всего крепят по-другому — используют врезку. Глубина таких отверстий составляет ¼ высоты самих стропил. Элементы фиксируют с обеих сторон металлическими уголками. Нередко крепеж делают скобами, которые вбивают в мауэрлат и в стропила.

Существуют и комбинированные схемы, однако данные системы применяют только для крыш особо сложной формы.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов. Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.

Сложная ломанная вальмовая крыша

Во время реконструкции или ремонта старых или аварийных зданий.Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.

Реконструкция крыши

Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.

Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропилОписаниеИллюстрации

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Создание запила

Фиксация балок без запила применяется для скользящего соединения. Уголок для крепления стропил к мауэрлату позволяет надёжно закрепить балки. Способ фиксации не позволяет конструкции кровли выдерживать значительные нагрузки, поэтому его используют для перекрытия четырехскатной крыши с небольшими пролётами.

Получить надёжный узел опирания можно при помощи пропила или блокирующего зуба. Врезку делают в стропильной ноге на четверть толщины изделия. На практике применяют несколько вариантов устройства запила:

1. Жёсткое крепление – работает на сжатие внутренней стороны опорной балки.
2. Подвижное крепление получают в том случае, когда зуб образуется на внешней стороне бруса (чтобы стропила не смогли соскользнуть из мауэрлата, их дополнительно закрепляют скобами или уголками).
3. Вместо запила может использоваться упорный брус, который прибивают к балке.

Важно! Запил необходимо делать на стропильных ногах, а не мауэрлате. Вырезы на этой конструкции только ослабят опорный брус.

Установка стропил

Монтаж стропил начинают с установки мауэрлата.

Прогон прикрепляется к стенам при помощи анкерных болтов. Крепят стропила к мауэрлату двухскатной крыши в следующей последовательности:

1. Делают шаблон будущей конструкции стропильных ног. Для этого достаточно соединить одинаковые по длине доски гвоздём.
2. Получившееся изделие закрепляют в местах фиксации стропильных ног. Фиксируют положение «ножниц» при помощи ещё одной доски, которая идёт параллельно балкам перекрытия. Это поможет зафиксировать угол конструкции.
3. Делают ещё один шаблон из листа фанеры. С его помощью определяют величину зарезки балок в местах опирания на мауэрлат.
4. При помощи ранее изготовленных шаблонов делают монтажные запилы и соединяют брусья под необходимым углом, что позволяет получить стропильную ферму.
5. Поднимают фермы на крышу и закрепляют на мауэрлате. Работу начинают из установки крайних конструкций. Далее в верхних частях ферм забивают по гвоздю и натягивают шнур. Верёвка станет ориентиром для установки последующих ферм. Остальные стропила устанавливают на расчётном расстоянии, но не менее 60 см между соседними балками перекрытия.

При необходимости фермы дополнительно закрепляют ригелями, подкосами и подпорками. Конёк фиксируют на специальных опорах при помощи промежуточных и диагональных стропил.

Рекомендации по креплению

При установке балок необходимо соблюдать следующие правила:

1. При использовании шпилек и болтов подкладывают под них шайбы. Это позволит повысить прочность соединения стропильных ног.
2. Стропила к мауэрлату часто крепят при помощи специальных уголков. Их закрепляют гвоздями или саморезами нужной длины.
3. Запил стропил к мауэрлату делают на 1/4 его толщины. Нарушать целостность пиломатериала не рекомендуется, ведь он должен выдерживать значительные нагрузки. Жёсткое крепление чаще применяется для висячей системы.
4. Фиксация стропил и мауэрлата гвоздями или саморезами не позволяет добиться желаемого результата. Для устройства надёжного соединения применяется металлический уголок с несколькими отверстиями на полочках.
5. При установке стропил на кирпичные или газобетонные стены брусья закрепляют на мауэрлате с использованием скользящего крепежа. Метод особенно актуален для конструкций с тяжёлым кровельным материалом.

Важно! Только правильный расчёт сечения балок, подбор шага между стропильными ногами и грамотная фиксация крепёжных узлов позволят увеличить срок эксплуатации кровли.

Жёсткое крепление

Крепёж считается одним из самых надёжных, он выполняется за счёт врубки на балках или закрепления подпорных брусков. Если строители применяют метод врубки, не стоит переживать о возможном изменении скатного угла, но плоскость стропил должна находиться на одном уровне. Перед проведением работ необходимо снять контрольные замеры. Запилы делают на каждой балке отдельно или по заранее изготовленному шаблону, всё зависит от положения мауэрлата.

Шаблон делают из куска фанеры, отрезка доски или плотного картона. На заготовке проводят линию параллельно нижней кромке на 1 см от высоты бруса. На балках проводят такую же параллельную черту и перпендикуляр в месте прилегания изделия к мауэрлату. Глубина будущей зарубки не должна превышать третьей части ширины стропила. Прикладывают шаблон к торцевой части мауэрлата, определяют угол положения стропила и проводят необходимые линии на заготовке, вырезают ненужную часть.

Проверяют готовый шаблон на разных участках мауэрлата, прорезь должна совпадать с лежачим брусом. Если это так, то определяют точки соприкосновения стропильных ног с мауэрлатом, совмещают параллельные линии и наносят разметку на пиломатериал. Делают зарез при помощи ножовки или бензопилы. Работу необходимо проводить с особенной аккуратностью, чтобы не сделать лишний запил.

После пропила прямой линии делают угловой срез. Операцию рекомендовано проводить при помощи острого топора. Сруб несколько раз проверяют на совмещение мауэрлата с вырезом на шаблоне. Ферму устанавливают в нужном месте и закрепляют скобами. Положение каждой стропильной ноги дополнительно фиксируют раскосами. Элементы убирают после монтажа обрешётки.

Нашивка бруска

В небольших по размеру каркасных зданиях запил стропил может не потребоваться. Углубление в балке заменяет упорный брусок, который закрепляется на изделии при помощи гвоздей. Надёжность этого способа зависит от качества проведённых работ. Операции выполняют в следующем порядке:

1. Устанавливают стропила и фиксируют их положение при помощи раскосов.
2. Отрезают кусок доски (от 50 см), определяют угол наклона ската и закрепляют доску к балке. Для этого используется металлический уголок и шурупы нужной длины, шпилька или болт с гайками и шайбами. При отсутствии прочного и надёжного пиломатериала закрепляют две тонкие доски на обеих сторонах балки. Дополнительные крепления в таком случае не потребуются.

Совет! При установке каждой последующей фермы надо ориентироваться по направлению шнура, контролировать положение конька и нижней части балок.

Скользящий

Если крышу устанавливают на срубе, практикуется крепление стропил без мауэрлата. Вместо этого элемента используются несущие стены здания. Деревянная постройка даёт усадку, что может привести к деформации кровли, появлению прогибов и перекосов. Чтобы этого не случилось, используется скользящий метод закрепления стропил.

Работу проводят в следующем порядке:

1. Проводят монтаж крайних ферм, фиксируют их положение при помощи раскосов и натягивают шнур.
2. Покупают специальные фиксаторы (они должны соответствовать ГОСТу), определяют места их установки.
3. Снимают часть лежачего бруса, что позволит увеличить площадь соприкосновения стропил с мауэрлатом.
4. Укладывают балки в посадочные места и устанавливают крепежи.

Если кровельная конструкция шатается, дополнительно усиливают фермы раскосами и подпорками. Эти требования справедливы и для односкатной крыши.

Наслонный метод

Способ закрепления балок применяется во время ремонта, если не хватает длины пиломатериалов. Работу проводят в следующем порядке:

1. Определяют угол ската.
2. Вычисляют длину стропила от конька к мауэрлату.
3. Делают зуб с запилом или прибивают к балке упорные доски.
4. Проводят дополнительную фиксацию ферм к мауэрлату скобами или уголком с саморезами.

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они сделаны, непосредственно влияют на способ скрепления стропил с мауэрлатом.

Кирпичные стены

В кирпичных стенах крепление стропильных ног к мауэрлату происходит с помощью уголков, скоб, гвоздей и т. д.

Для защиты от срыва крыши в ветреную погоду стропильные ноги через одну закрепляются в стене с помощью скрутки (Ø 2–3 мм) из 2–3 проволок к костылю. Металлический костыль заделывается заранее в кладку на 200–300 мм ниже мауэрлата. Все детали крыши из дерева, касающиеся кирпичной кладки, следует защитить от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизол и т. д.).

Важно! Нельзя полностью закладывать кирпичом или заделывать раствором зазоры между деревянными элементами опор стропил и кирпичными стенами. Они должны быть открыты, но защищены от увлажнения.

Деревянные стены

Существенное отличие сопряжения стропил и мауэрлата для деревянных стен состоит в необходимости определенной подвижности стропил относительно мауэрлата. Деревянный дом непосредственно после постройки дает усадку, которая может нарушить конструкцию крыши при жестком креплении деревянных элементов.Здесь применяется подвижный тип крепления. Он позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений применяется крепеж заводского изготовления.От ветровых нагрузок мауэрлат защищают путем соединения его с предпоследним венцом бревенчатой стены или стены из бруса. Для этого вбивают скобы в мауэрлат и стену. В домах из бруса или бревна часто мауэрлатом служит последний венец стены.

Крепеж

Для крепления конструкций из дерева используют крепеж, который изготавливается из листовой или профильной стали, метрический крепеж, гвозди, скобы.

Для нагельных соединений используются: болты, гвозди, стержни, когтевые шайбы.

Если диаметр гвоздя меньше 6 мм, то для мягких пород дерева их забивают без предварительного просверливания гнезда. При диаметрах больше 6 мм во избежание образования трещин в древесине под гвоздь рассверливается гнездо размером 0,9 диаметра гвоздя.

Скобы применяются только для соединения бревенчатых или брусовых элементов при отсутствии возможности раскалывания дерева. Желательно их ставить в заранее рассверленные отверстия меньшего диаметра.

Стены из газобетонных блоков

Газобетонные блоки не имеют достаточной прочности для крепления крыши к стенам. Поэтому в них делается монолитный армированный пояс, в котором закладываются металлические шпильки.

На них насаживается через предварительно просверленное отверстие мауэрлат и крепится болтом к поясу. Здесь нельзя забывать о гидроизоляции между деревом и бетоном. В остальном принцип крепления мауэрлата и стропил остается тем же.

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

Способы крепления стропильных ног

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног – наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Способы крепления стропил к мауэрлату и стойкам в деревянной крыше

Поскольку стропильные системы из дерева наиболее популярны в частном и малоэтажном строительстве, в основном мы будем рассматривать способы соединения элементов именно для деревянных конструкций.

Различают два основных вида соединений: методом врубки без дополнительных соединительных деталей и соединение с помощью крепежа. Также используются комбинированные способы – врубка с дополнительным крепежом.

Еще одно существенное различие: узлы соединений могут быть жесткими и скользящими. В первом случае стропильная нога не может смещаться относительно мауэрлата даже на несколько миллиметров, что, с учетом температурной и влажностной деформации дерева, может привести к повреждению стропильной системы в целом. Скользящие узлы креплений допускают небольшие смещения для компенсации этих деформаций.

Ниже представлены два варианта крепления – только с врубкой (запилом) и с дополнительным крепежом.

В обоих случаях обеспечивает жесткое, неподвижное положение балки. Следует заметить, что при врубке (запиле) без металлических соединительных деталей небольшая свобода перемещений все же остается – это связано с тем, что и стропило, и мауэрлат изготовлены из дерева и деформируются под действием влажности и температуры одинаково. Металлические скрепы лишают их такой возможности.

Крепление стропил к мауэрлату при использовании металлических скреп может осуществляться с одной степенью свободы или двумя.

Как видно из приведенной схемы, для одной степени свободы (то есть незначительного поворота стропильной ноги под действием нагрузок на кровельное покрытие) используется жесткое крепление в виде запила и уголка, а для двух степеней применяется ползун или уголок с креплением на один гвоздь. В этом случае стропильная нога может не только поворачиваться, но и немного смещаться вдоль своей оси.

При этом, в зависимости от того, какие элементы соединяются, используется разное количество гвоздей и способ их забивки – под прямым углом или на косую.

Важно: при забивании гвоздей с обоих сторон они должны идти навстречу друг другу, фактически перекрещиваться внутри балки или мауэрлата.

Способы крепления стропил к мауэрлату с одной и двумя степенями свободы

Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.

В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.

Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.

Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
2. Наметить линию обрезки.
3. Отпилить фрагмент стропильной ноги.
4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Крепление стропил односкатной крыши к мауэрлату

При односкатной крыше конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.

При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).

Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

  Крепление с помощью уголкаф
• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

  Фиксация стропил с помощью металлических накладок
• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

  Фиксация с помощью деревянных накладок
• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

  Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они сделаны, непосредственно влияют на способ скрепления стропил с мауэрлатом.

Кирпичные стены

В кирпичных стенах крепление стропильных ног к мауэрлату происходит с помощью уголков, скоб, гвоздей и т. д.

Для защиты от срыва крыши в ветреную погоду стропильные ноги через одну закрепляются в стене с помощью скрутки (Ø 2–3 мм) из 2–3 проволок к костылю. Металлический костыль заделывается заранее в кладку на 200–300 мм ниже мауэрлата. Все детали крыши из дерева, касающиеся кирпичной кладки, следует защитить от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизол и т. д.).

Важно! Нельзя полностью закладывать кирпичом или заделывать раствором зазоры между деревянными элементами опор стропил и кирпичными стенами. Они должны быть открыты, но защищены от увлажнения.

Деревянные стены

Существенное отличие сопряжения стропил и мауэрлата для деревянных стен состоит в необходимости определенной подвижности стропил относительно мауэрлата. Деревянный дом непосредственно после постройки дает усадку, которая может нарушить конструкцию крыши при жестком креплении деревянных элементов.Здесь применяется подвижный тип крепления. Он позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений применяется крепеж заводского изготовления.От ветровых нагрузок мауэрлат защищают путем соединения его с предпоследним венцом бревенчатой стены или стены из бруса. Для этого вбивают скобы в мауэрлат и стену. В домах из бруса или бревна часто мауэрлатом служит последний венец стены.

Крепеж

Для крепления конструкций из дерева используют крепеж, который изготавливается из листовой или профильной стали, метрический крепеж, гвозди, скобы.

Для нагельных соединений используются: болты, гвозди, стержни, когтевые шайбы.

Если диаметр гвоздя меньше 6 мм, то для мягких пород дерева их забивают без предварительного просверливания гнезда. При диаметрах больше 6 мм во избежание образования трещин в древесине под гвоздь рассверливается гнездо размером 0,9 диаметра гвоздя.

Скобы применяются только для соединения бревенчатых или брусовых элементов при отсутствии возможности раскалывания дерева. Желательно их ставить в заранее рассверленные отверстия меньшего диаметра.

Стены из газобетонных блоков

Газобетонные блоки не имеют достаточной прочности для крепления крыши к стенам. Поэтому в них делается монолитный армированный пояс, в котором закладываются металлические шпильки.

На них насаживается через предварительно просверленное отверстие мауэрлат и крепится болтом к поясу. Здесь нельзя забывать о гидроизоляции между деревом и бетоном. В остальном принцип крепления мауэрлата и стропил остается тем же.

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

Способы крепления стропильных ног

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног – наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Способы крепления стропил к мауэрлату и стойкам в деревянной крыше

Поскольку стропильные системы из дерева наиболее популярны в частном и малоэтажном строительстве, в основном мы будем рассматривать способы соединения элементов именно для деревянных конструкций.

Различают два основных вида соединений: методом врубки без дополнительных соединительных деталей и соединение с помощью крепежа. Также используются комбинированные способы – врубка с дополнительным крепежом.

Еще одно существенное различие: узлы соединений могут быть жесткими и скользящими. В первом случае стропильная нога не может смещаться относительно мауэрлата даже на несколько миллиметров, что, с учетом температурной и влажностной деформации дерева, может привести к повреждению стропильной системы в целом. Скользящие узлы креплений допускают небольшие смещения для компенсации этих деформаций.

Ниже представлены два варианта крепления – только с врубкой (запилом) и с дополнительным крепежом.

В обоих случаях обеспечивает жесткое, неподвижное положение балки. Следует заметить, что при врубке (запиле) без металлических соединительных деталей небольшая свобода перемещений все же остается – это связано с тем, что и стропило, и мауэрлат изготовлены из дерева и деформируются под действием влажности и температуры одинаково. Металлические скрепы лишают их такой возможности.

Крепление стропил к мауэрлату при использовании металлических скреп может осуществляться с одной степенью свободы или двумя.

Как видно из приведенной схемы, для одной степени свободы (то есть незначительного поворота стропильной ноги под действием нагрузок на кровельное покрытие) используется жесткое крепление в виде запила и уголка, а для двух степеней применяется ползун или уголок с креплением на один гвоздь. В этом случае стропильная нога может не только поворачиваться, но и немного смещаться вдоль своей оси.

При этом, в зависимости от того, какие элементы соединяются, используется разное количество гвоздей и способ их забивки – под прямым углом или на косую.

Важно: при забивании гвоздей с обоих сторон они должны идти навстречу друг другу, фактически перекрещиваться внутри балки или мауэрлата.

Способы крепления стропил к мауэрлату с одной и двумя степенями свободы

Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.

В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.

Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.

Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
2. Наметить линию обрезки.
3. Отпилить фрагмент стропильной ноги.
4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Крепление стропил односкатной крыши к мауэрлату

При односкатной крыше конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.

При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).

Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

  Крепление с помощью уголкаф
• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

  Фиксация стропил с помощью металлических накладок
• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

  Фиксация с помощью деревянных накладок
• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

  Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.
• Присоединение к верхнему венцу дома из бревен или бруса.

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Стропильная система односкатной крыши — как провести расчеты параметров

Сооружение стропильной системы крыши и последующий настил кровли – важнейшие этапы при любом строительстве. Дело это – весьма сложное, сопряженное со всесторонней подготовкой, которая включает в себя расчёт основных элементов системы и приобретением материалов нужного сечения. Далеко не каждый начинающий строитель будет способен спроектировать и санировать сложную конструкцию.

Стропильная система односкатной крыши

Однако часто при строительстве придомовых построек, сооружений хозяйственного или подсобного назначения, гаражей, навесов, беседок и других объектов особая сложность крыши вовсе и не требуется — на первое место выходят простота конструкции, минимальное количество затрат на материалы и скорость проведения проведение работ, которые вполне посильны для самостоятельного исполнения. Именно в таких ситуациях своеобразной «палочной-выручалочкой» становится стропильная система односкатной крыши.

В данной публикации основной акцент сделан на расчетах односкатной конструкции крыши. Кроме того, будут рассмотрены наиболее типичные случаи ее сооружения.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

• Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

• Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Как рассчитывается односкатная стропильная система?

Общие принципы расчета системы

В любом раскладе односкатная система крыши представляет собой конструкцию из установленных параллельно друг другу наслонных стропильных ног. Само по себе название –«наслонные» говорит о том, что стропила опираются (наслоняются) на две жёстких точки опоры. Для удобства восприятия обратимся к несложной схеме. (Кстати, к этой же схеме будем возвращаться еще не раз – при проведении расчетом линейных и угловых параметров системы).

Базовая схема построения односкатной стропильной системы крыши

Итак, две точки опоры стропильной ноги. Одна из точек (В) расположена выше другой (А) на определенное значение превышения (h). За счет этого создается уклон ската, который выражается углом α.

Таким образом, как уже отмечалось, в основе построения системы лежит прямоугольный треугольник АВС, в котором основанием является расстояние по горизонтали между точками опоры (d) – чаще всего это длина или ширина возводимой постройки. Второй катет – превышение h. Ну а гипотенузой становится длина стропильной ноги между точками опоры – L. Угол при основании (α) определяет крутизну ската кровли.

Теперь рассмотрим основные аспекты выбора конструкции и проведения расчетов несколько подробнее.

Каким образом будет создаваться необходимый уклон ската?

Принцип расположения стропил односкатной кровли – параллельно друг другу с определенным шагом, с необходимым углом уклона ската – общий, но достигаться это может различными способами.

Необходимая крутизна установки стропил создается превышением одной стены здания относительно противоположной

• Первый заключается в том, что еще на этапе разработки проекта здания высота одной стены (показано розовым) сразу закладывается с превышением h относительно противоположной (желтый цвет). Двум оставшимся стенам, идущим параллельно скату кровли, придается трапециевидная конфигурация. Способ- достаточно распространенный, и хотя несколько усложняет процесс возведения стен, зато предельно упрощает создание уже самой стропильной системы крыши — практически все для этого уже готово.
• Второй способ можно, в принципе считать разновидностью первого. В этом случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладывается то, то вертикальные стойки каркаса с одной стороны выше на ту же величину h по сравнению с противоположной.

При строительстве здания по каркасному принципу стойки с одной стороны сразу же делаются выше – для обеспечения уклона стропил.

На представленных выше иллюстрациях и на тех, что будут размещены ниже, схемы выполнены с упрощением – не показан мауэрлат, проходящий по верхнему торцу стены, или обвязочный брус – на каркасной конструкции. Это ничего не меняет принципиально, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.

Что такое мауэрлат и как он крепится на стены?

Основная задача этого элемента – равномерное распределение нагрузки со стропильных ног на стены здания. Правила подбора материала и самостоятельного монтажа мауэрлата на стены дома – читайте в специальной публикации нашего портала.

• Следующий подход практикуется в том случае, когда стены имеют равную высоту. Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек необходимой высоты h.

Угол наклона кровли обеспечивается установкой под каждую стропильную ногу вертикальной стойки

Решение несложное, но конструкция получается, на первый взгляд, несколько нестабильной – у каждого из «стропильных треугольников» есть определенная степень свободы влево — вправо. Это достаточно просто устраняется креплением поперечных брусьев (досок) обрешетки и зашивкой прямоугольной фронтонной части крыши с фасадной стороны. Оставшиеся по бокам фронтонные треугольники также зашиваются деревом или другим удобным для владельца материалом.

крепление для стропил

• Еще одно решение проблемы – это монтаж кровли с применением односкатных ферм. Такой способ хорош тем, что есть возможность после проведения расчетов идеально собрать и подогнать одну ферму, а затем, взяв ее в качестве шаблона, изготовить на земле необходимое количество точно таких же конструкций.

Создание стропильной системы односкатной крыши путем монтажа заранее подготовленных ферм.

Подобную технологию удобно применять в том случае, когда стропила, в силу своей большой длины, требуют определенного усиления (об этом речь пойдет чуть ниже).

«Пачка» готовых стропильных ферм для односкатной крыши – идеально подогнаны по размерам

Жесткость всей стропильной системы заложена уже в конструкции фермы — достаточно установить эти сборки на мауэрлат с определенным шагом, закрепиться на нем, и соединить затем фермы обвязкой или поперечными брусьями обрешетки.

Еще одно достоинство такого подхода –ферма выполняет и роль стропильной ноги, и балки перекрытия. Таким образом, существенно упрощается проблема термоизоляции перекрытия и подшивки потока – все для этого уже сразу будет готово.

• Наконец, еще один случай – он подойдет для той ситуации, когда односкатная кровля планируется над возводимой около дома пристройки.

Вариант создания односкатной стропильной системы при возведении пристройки к дому

С одной стороны стропильные ноги опираются на стойки каркаса или же стенку возводимой пристройки. С противоположной стороны находится капитальная стена основного здания, и стропила могут опираться на зафиксированный на ней горизонтальный прогон, либо на индивидуальные крепления (кронштейны, закладные бруски и т.п.), но также выровненные по горизонтали. Линия крепления этой стороны стропильных ног также делается с превышением h.

Стропила со стороны основного здания упираются или на горизонтальный прогон, или на индивидуальные точки крепления, но обязательно выверенные по горизонтали

Обратите внимание, что несмотря на различия в подходах к монтажу односкатной системы, во всех вариантах присутствует тот же «стропильный треугольник» — это будет важно для проведения расчетов параметров будущей крыши.

В какую сторону предусмотреть скат кровли?

Казалось бы – праздный вопрос, однако, с ним необходимо определиться заранее.

В некоторых случаях, например, если крыша делается над пристройкой к дому, вариантов особых и нет – скат должен располагаться только в направлении от здания, чтобы обеспечивался свободный сток ливневой воды и талого снега.

На отдельно стоящем строении уже есть определенные возможности выбора. Конечно, мало когда рассматривается вариант, при котором стропильную систему располагают таким образом, чтобы направление ската приходилось на фасадную часть (хотя не исключено и такое решение). Чаще всего уклон организовывают назад или в одну из сторон.

Направление ската кровли можно выбрать любое – суть геометрических построений та же, и меняются только лишь исходные линейные параметры для вычислений

Вот здесь уже можно взять за критерии выбора внешнее дизайнерское оформление возводимого здания, особенности территории участка, удобство прокладки коммуникаций системы сбора ливневых вод и т.п. Но все равно следует иметь в виду определённые нюансы.

• Оптимальное расположение односкатной кровли – в наветренную сторону. Это позволяет минимизировать ветровое воздействие, которое может работать с подъемным приложением вектора силы, когда скат превращается в своеобразное крыло – ветер пытается сорвать кровлю вверх. Именно для односкатных крыш это имеет важнейшее значение. При ветре же в кровлю, особенно при небольших углах крутизны скатов, значение ветрового воздействия будет минимальным.
• Второй аспект выбора – это длина ската: его при прямоугольной постройке можно расположить вдоль нее или поперек. Здесь важно учесть то, что длина стропил без усиления не может быть беспредельной. Кроме того, чем длиннее пролет стропила межу точками опоры, тем толще должен быть в сечении пиломатериал, идущий на изготовление этих деталей. Эта зависимость будет пояснена чуть позднее, уже при проведении расчетов системы.

Тем не менее, практикуют правило, что свободная длина стропильной ноги обычно не должна превышать 4,5 метров. При возрастании этого параметра обязательно предусматриваются дополнительные элементы усиления конструкции. Примеры показаны на иллюстрации ниже:

По мере удлинения стропильных ног усложняется и сама конструкция системы

Так, при расстоянии между противоположными стенами от 4.5 до 6 метров уже потребуется установка подстропильной ноги (подкоса), расположенной под углом в 45°, и упирающейся снизу на жестко закрепленный опорный брус (лежень). При расстояниях до 12 метров придется устанавливать по центру вертикальную стойку, которая должна опираться или на надежное перекрытие, или же даже на капитальную перегородку внутри здания. Стойка также упирается в лежень, а кроме того, в каждую из сторон устанавливается еще и подкос. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, и стропильную ногу придется делать составной. Так что без дополнительной опоры обойтись в любом случае не получится.

Дальнейшее увеличение длины ската приводит к еще большему усложнению системы – появляется необходимость установки нескольких вертикальных стоек, с шагом не более 6 метров, с опорой на капительные стенки, и со связыванием этих стоек схватками, с установкой тех же подкосов и на каждой стойке, и на обеих внешних стенах.

Таким образом, следует хорошо подумать, куда будет выгоднее сориентировать направление ската кровли еще и из соображений упрощения конструкции стропильной системы.

саморезы по дереву

Какой угол крутизны ската будет оптимальным?

В подавляющем большинстве случаев когда речь идет об односкатной кровле выбирается угол до 30 градусов. Это объясняется рядом причин, и самая главная из них уже упоминалась – сильная уязвимость именно односкатной конструкции к ветровой нагрузке с фасадной стороны. Понятно, что, следуя рекомендациям, направление ската ориентируют в наветренную сторону, но это вовсе не говорит о том, что ветер с другой стороны полностью исключается. Чем круче угол уклона – тем значительнее становится создающаяся подъемная сила, и тем большую нагрузку на срыв будет испытывать кровельная конструкция.

Чем круче скат односкатной крыши, тем больше она будет «ловить ветер», и тем значительнее становятся срывающие нагрузки на кровельную конструкцию

Кроме того, односкатные кровли с большим углом наклона смотрятся несколько несуразно. Конечно, это иногда используется в смелых архитектурно-дизайнерских проектах, но мы-то говорим о более «приземленных» случаях…

Слишком пологий скат, с углом уклона до 10 градусов, тоже не слишком желателен, по той причине, что резко возрастают нагрузки на стропильную систему от снежных наносов. Кроме того, с началом таяния снегов весьма вероятно появление наледи по нижнему краю ската, затрудняющей свободный сход талой воды.

Важным критерием выбора угла крутизны ската является и задуманное кровельное покрытие.  Не секрет, что для различных кровельных материалов имеются определенные «рамки», то есть минимально допустимый угол уклона крыши.

Сам угол уклона ската может выражаться не только в градусах. Многим мастерам удобнее оперировать другими параметрами – пропорциями или процентами (даже  в некоторых технических источниках можно встретить подобную систему измерений).

Пропорциональное исчисление – это отношение длины пролета (d) к высоте подъема ската (h). Может выражаться, например, соотношением 1:3, 1:6 и так далее.

То же соотношение, но уже в абсолютной величине и приведенное к процентам, дает несколько иное выражение. Например, 1:5 – это будет крутизна ската в 20%, 1:3 – 33,3 % и т.п.

Чтобы упростить восприятие этих нюансов, ниже размещена таблица с графиком-диаграммой, показывающей соотношение градусов и процентов. Схема полностью масштабирована, то есть по ней можно легко перевести одни величины в другие.

Красными линиями показано условное разделение кровель: до 3° – плоские, от 3 до 30° – крыши с малым уклоном, от 30 до 45° – средняя крутизна, и выше 45 – круто уклонённые скаты.

Синими стрелками и соответствующими им числовыми обозначениями (в кружках) показаны установленные нижние границы применения того или иного кровельного материала.

№	Величина уклона	Тип допустимого кровельного покрытия (минимальный уровень уклона)	Иллюстрация
1	от 0 до 2°	Совершенно плоская крыша или с углом наклона до 2°. Не менее 4 слоев рулонного битумного покрытия, нанесенного по «горячей» технологии, с обязательной верхней посыпкой из мелкофракционного гравия, утопленного в расплавленную мастику.
2	≈ 2° 1:40 или 2,5 %	То же, что и в пункте 1, но будет достаточно 3 слоев битумного материала, с обязательной посыпкой
3	≈ 3° 1:20 или 5 %	Не менее трех слоев битумного рулонного материала, но без гравийной засыпки
4	≈ 9° 1:6,6 или 15 %	При использовании рулонных битумных материалов – не менее двух слоев, наклеенных на мастику горячим способом. Допускается использование некоторых типов профнастила и металлочерепицы (по рекомендациям производителя).
5	≈ 10° 1:6 или 17%	Асбестоцементные шиферные волнистые листы усиленного профиля. Еврошифер (однулин).
6	≈ 11÷12° 1:5 или 20 %	Мягкая битумная черепица
7	≈ 14° 1:4 или 25 %	Плоский асбестоцементный шифер усиленного профиля. Профнастил и металлочерепица – практически без ограничений.
8	≈ 16° 1:3,5 или 29 %	Листовая сталь кровельная с фальцевым соединением соседних листов
9	≈ 18÷19° 1:3 или 33 %	Шифер асбестоцементный волнистый обычного профиля
10	≈ 26÷27° 1:2 или 50 %	Натуральная керамическая или цементная штучная черепица, сланцевые или композитные полимерные плитки
11	≈ 39° 1:1,25 или 80 %	Кровельное покрытие из щепы, дранки, натурального гонта. Для любителей особой экзотики –камышовая кровля

Владея подобной информацией и имея намётки на будущее кровельное покрытие, будет проще определиться с углом крутизны ската.

металлочерепица

Как задать необходимый угол ската?

Обратимся вновь к нашей базовой схеме «стропильного треугольника», размещенной выше.

Итак, чтобы задать необходимый угол уклона ската α, необходимо обеспечить возвышение одно стороны стропильной ноги на величину h. Соотношения параметров прямоугольного треугольника известны, то есть определить эту высоту – сложности не представит:

h = d × tg α

Значение тангенса – это табличная величина, которую несложно отыскать в справочной литературе или в таблицах, опубликованных в интернете. Но чтобы максимально упростить нашему читателю задачу, ниже размещен специальный калькулятор, который позволит выполнить расчеты буквально за несколько секунд.

Кроме того, калькулятор поможет решить, при необходимости, и обратную задачу – изменяя угол уклона в определенном диапазоне подобрать оптимальное значение превышения, когда именно этот критерий становится определяющим.

Калькулятор расчета превышения верхней точки установки стропильной ноги

Перейти к расчётам

Как определиться с длиной стропильной ноги?

В этом вопросе также трудностей быть не должно – по двум известным сторонам прямоугольного треугольника не составит сложности рассчитать третью, используя всем известную теорему Пифагора. В нашем случае, в приложении к базовой схеме, это соотношение будет следующим:

L² = d² + h²

или:

L = √ (d² + h²)

При расчете длины стропильных ног следует учитывать один нюанс.

При небольших длинах ската часто длину стропил увеличивают на ширину карнизного свеса – так проще будет монтировать весь этот узел впоследствии. Однако, при больших динах стропильных ног, или же в том случае, когда в силу обстоятельств приходится применять материал очень большого сечения, такой подход выглядит не всегда разумным. В такой ситуации применяют удлинение стропил с помощью специальных элементов системы – кобылок.

Два варианта: слева – стропила сами по себе формируют карнизный свес, справа – для этого наращиваются кобылки

Понятно, что в случае с односкатной кровлей карнизных свесов может быть два, то есть с обеих сторон постройки, либо один – когда крыша пристраивается к стене здания.

Ниже размещен калькулятор, который помоет быстро и точно рассчитать необходимую длину стропильной ноги для односкатной крыши. По желанию можно проводить вычисления с учетом карнизного свеса, либо без него.

Калькулятор расчета длины стропильной ноги односкатной крыши

Понятно, что если длина стропильной ноги превышает стандартные размеры имеющегося в продаже пиломатериала (обычно это 6 метров), то либо придется отказываться от формирования карнизного свеса с помощью стропил в пользу кобылок, либо прибегать к сращиванию бруса. Можно сразу оценить, в какие последствия это «выливается», чтобы принять оптимальное решение.

Как определить необходимое сечение стропил?

Дина стропильных ног (или расстояние между точками их крепления к мауэрлату) теперь известна. Найден параметр высоты поднятия одного края стропила, то есть имеется и значение угла ската будущей кровли. Теперь необходимо определиться с сечением доски или бруса, который пойдет на изготовление стропильных ног и, в связке с этим – шаги их установки.

Все перечисленные параметры тесно взаимосвязаны между собой и должны в конечном счёте соответствовать возможной нагрузке на стропильную систему, чтобы обеспечивалась прочность и стабильность всей конструкции крыши, без ее перекосов, деформации или даже обрушения.

Сечение стропильных ног и шаг их установки предопределяются прогнозируемыми нагрузками на крышу

Принципы расчета распределенной нагрузки на стропила

Все выпадающие на крышу нагрузки можно разделить на несколько категорий:

• Постоянная статическая нагрузка, которая определяется массой самой стропильной системы, кровельного материала, обрешетки к нему, а при утепленных скатах – весом термоизоляции, внутренней обшивки потолка чердачного помещения и т.п. Этот суммарный показатель во многом зависит от типа используемого кровельного материала – понятно, что массивность профнастила, к примеру, не идёт ни в какое сравнение с натуральной черепицей или асбестоцементным шифером. И все же при проведении проектирования системы кровельного покрытия всегда стремятся удержать это показатель в рамках 50÷60 кг/м².
• Временные нагрузки на кровлю, обусловленные влиянием внешних причин. Это безусловно, снеговая нагрузка на кровлю, особенно характерная именно для крыш с небольшой крутизной скатов. Играет свою роль ветровая нагрузка, и, хотя на малых углах уклона она не столь велика, полностью сбрасывать ее со счетов не следует. Наконец, крыша должна выдержать и вес человека, например, при проведении каких-либо ремонтных работ или при очистке кровли от снежных сугробов.
• Отдельной группой стоят экстремальные нагрузки стихийного характера, вызванные, к примеру, ураганными ветрами, аномальными для данной местности снегопадами или дождями, тектоническими толчками земли и т.п. Предвидеть их – практически невозможно, но при расчетах на этот случай закладывается определенный резерв прочности элементов конструкции.

Суммарные нагрузки выражаются в килограммах на квадратный метр площади крыши. (В технической литературе часто оперируют другими величинами – килопаскалями. Перевести несложно – 1 килопаскаль приблизительно равен 100 кг/м²).

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Очевидно, что чем чаще они установлены, тем меньшее давление будет приходиться на каждый погонный метр стропильной ноги. Это можно выразить следующим соотношением:

Qр = Qс × S

где:

Qр — распределенная нагрузка на погонный метр стропила, кг/м;

Qс — суммарная нагрузка на единицу площади крыши, кг/м²;

S — шаг установки стропильных ног, м.

Например, расчеты показывают, что на крышу вероятно внешне воздействие в 140 кг. при шаге установке в 1.2 м на каждый погонный метр стропильной ноги придется уже 196 кг. Но зато если установить стропила чаще, с шагом, допустим, 600 мм, то степень воздействия на эти детали конструкции резко снижается – всего 84 кг/м.

Ну а по полученному значению распределенной нагрузки уже несложно определить требуемое сечение пиломатериала, способного противостоять такому воздействию, без прогибов, кручения, переломов и т.п. Существуют специальные таблицы, одна из которых приведена ниже:

Расчетная величина удельной нагрузки на 1 погонный метр стропильной ноги, кг/м					Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	из кругляка	из доски (бруса)
					диаметр, мм	толщина доски (бруса), мм
						40	50	60	70	80	90	100
Планируемая длина стропил между точками опоры, м						высота доски (бруса), мм
4.5	4	3.5	3	2.5	120	180	170	160	150	140	130	120
5	4.5	4	3.5	3	140	200	190	180	170	160	150	140
5.5	5	4.5	4	3.5	160	—	210	200	190	180	170	160
6	5.5	5	4.5	4	180	—	—	220	210	200	190	180
6.5	6	5.5	5	4.5	200	—	—	—	230	220	210	200
—	6.5	6	5.5	5	220	—	—	—	—	240	230	220

Пользоваться этой таблицей – совсем несложно.

• В левой ее части находят рассчитанную удельную нагрузку на стропильную ногу (при промежуточном значении берется ближайшее в большую сторону).

По найденному столбцу опускаются вниз до величины требуемой длины стропильной ноги.

В этой строке в правой части таблицы приведены необходимые параметры пиломатериала – диаметр кругляка или ширина и высота бруса (доски). Здесь можно выбрать наиболее удобный для себя вариант.

Например, расчеты дали значение нагрузки – 90 кг/м. Длина стропильной ноги между точками опоры – 5 метров. Таблица показывает, что можно применять бревно диаметром 160 мм или доску (брус) следующих сечений: 50×210; 60×200; 70×190; 80×180; 80×180; 90×170; 100×160.

Дело «за малым» – определить суммарную и распределенную нагрузку.

Существует выработанный, достаточно сложный и громоздкий алгоритм расчета. Однако, не будем в данной публикации перегружать читателя массивом формул и коэффициентов, а предложим воспользоваться специально разработанным для этих целей калькулятором. Правда, для работы с ним необходимо сделать несколько пояснений.

• Снеговая нагрузка

Вся территория России разделена на несколько зон по вероятному уровню снеговой нагрузки. В калькуляторе потребуется внести номер зоны для региона, в котором проводится строительство. Найти свою зону можно на представленной ниже карте-схеме:

Распределение территории России на зоны по уровню снеговой нагрузки

На уровень снеговой нагрузки влияет угол ската кровли – эта величина нам уже известна.

• Ветровая нагрузка

Изначально подход схож с тем, что и в предыдущем случае – требуется определить свою зону, но только уже по степени ветрового давления. Карта-схема размещена ниже:

Зонирование территории России по уровню ветрового давления

Для ветровой нагрузки имеет значение высота возводимой кровли. Не путать с рассматриваемым ранее параметром превышения! В данном случае интересует именно высота от уровня земли до самой высокой точки кровли.

В калькуляторе будет предложено определить зону строительства и по степени открытости участка строительства. Критерии оценки уровня открытости в калькуляторе приведены. Однако, есть нюанс.

Говорить о наличии указанных естественных или искусственных преград для ветра можно лишь в том случае, если они расположены не далее, чем на расстоянии, не более чем 30×Н, где Н – это высота возводимого дома. Значит, для оценки степени открытости для здания высотой, к примеру, 6 метров, можно учитывать только те признаки, которые расположены не далее, чем в радиусе 180 метров.

В данном калькуляторе шаг установки стропил является переменной величиной. Такой подход удобен с тех позиций, что варьируя значение шага можно проследить, как изменяется распределённая нагрузка на стропила, а значит, выбрать наиболее приемлемый вариант с точки зрения подбора необходимого пиломатериала.

Кстати, если односкатная крыша планируется утепленной, то имеет смысл привести шаг установки стропил к размерам стандартных утеплительных плит. Например, если будут использоваться питы базальтовой ваты размером 600×1000 мм, то и шаг стропил лучше установить или 600, или 1000 мм. За счет толщины стропильных ног расстояние «в свету» между ними будет на 50÷70 мм меньше – а это практически идеальные условия для максимально плотного прилегания утеплительных блоков, без просветов.

Нюансы утепления скатов кровли

По уровню теплопотерь дома крыша занимает одно из лидирующих мест, поэтому вопросы термоизоляции здесь приобретают особое значение. Как утеплить крышу дома самостоятельно – читайте в специальной публикации нашего портала

Однако, вернемся к расчетам. Все остальные данные для калькулятора – известны, и можно проводить вычисления:

Калькулятор для расчета уровня распределенной нагрузки на стропильные ноги

Перейти к расчётам

С полученным значением – направляемся в таблицу сечений стропил.

Какие материалы потребуются для других элементов стропильной системы?

Основные вычисления позади, так как несущие элементы – стропила, уже рассчитаны. Но, как мы видели, в общей системе нередко присутствует немало и других элементов.

• Обрешетка под кровельное покрытие монтируется с учетом конкретного типа кровли – от разреженной до сплошной.
• Линейные размеры стоек, подкосов, кобылок, лежней, прогонов и других усиливающих элементов определяются по месту, для каждого случая индивидуально.
• Не следует забывать про подшивку карнизных свесов, установку ветровых досок, предохраняющих кровельное покрытия от срыва ветром.

• Если есть необходимость, потребуется материал для зашивки фронтального прямоугольного и боковых фронтонов – никаких особых правил по его подбору не существует – только соображения рациональности и декоративности конструкции, так как особых нагрузок эта часть испытывать не будет.

Для того, чтобы проще было ориентироваться, в таблице ниже приведены рекомендуемые сечения пиломатериалов для элементов стропильной системы:

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус по результатам расчетов
Прогоны, лежаки	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.
Обрешетка	Доска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Итак, все данные для дальнейшей самостоятельной работы по созданию односкатной крыши имеются. Остается только проявить собственную смекалку, креатив при составлении проекта, а в ходе его практической реализации – максимум старания, аккуратности и, безусловно, осторожности, так как работы предполагаются на высоте.

В завершение публикации – интересный видеосюжет, наглядно показывающий стадии подготовки проекта односкатной крыши:

Видео: пример составления графического проекта односкатной крыши

Крепление к мауэрлату стропил

Кровля стропильная, детали, крепеж.

Важным элементом конструкции кровли является мауэрлат. Опорные балки фермы не устанавливаются непосредственно на стену. Монтаж балки крыши производится на основе эталонного бруса — мауэрлата. Он прочный. стропила. Используется брус (с обрезной стороной), брус, доски. С помощью кровли вес равномерно распределяется по рациональной конструкции. К нему стыкуются стропила.

стропил по месту расположения образца мауэрлата

Основное назначение стропил (наслонных, подвесных) — для передачи нагрузки с кровли на боковые опоры — стены. Большая опорная площадь для стропил обеспечивает надлежащую передачу нагрузок. Сильные нагрузки. бывают постоянными, временными, аварийными. К моменту обслуживания оборудования работают строители, снег, ветер. Особая (чрезвычайная) нагрузка — сейсмическое воздействие. Постоянная — вес конструкции кровли.

Вся фурнитура для стропил, мауэрлат подбирается тщательно — нужны качественные, надежные детали.Смыв должен быть прозрачным, плотно подогнанным. Это исключает наложение каких-либо подкладок, оснований. Эти элементы со временем, несомненно, могут не деформироваться. Крепление стропил кровли осуществляется с помощью пластин (из металла ), специальные детали, скобы, гвозди, шурупы. Их в продаже предостаточно. Для болтов, гаек, шайб требуются металлическая пластина. Они успешно предотвращают «погружение» саморезов в дерево. Для накладки вместо пластин вполне сойдет спуск. отрезки фанеры.

схема крепления стропил к мауэрлату

Способ крепления стропил

Рабочий момент крепления стропил очень важен при устройстве кровли.Несомненно, способ крепления мауэрлата к несущим балкам независимого состояния («проводимости») кровли в разную погоду. Например, при перепадах температуры, снежных заносах, ветре. Соединение осуществляется двумя способами: жестким, скользящим. .Важно сформировать установленную модель стропильных ферм. Также см. Раздел Укладка сетки под мауэрлат.

Дерево

, несомненно, расширяется от влаги. При высоких температурах — сжимается. Следовательно, конструкция крыши не является статичной (т.е. подвижной).Здесь следует исключить жесткий метод монтажа. Существует опасность смещения, даже надрыва. Неправильный монтаж может вызвать появление растяжных сил. Его воздействие на стену опасно. Поэтому правильная привязка стропил — гарантия безопасности.

Еще один пример крепления

жесткого крепления к стропилам maueratu

Основной принцип данной технологии крепления стропил — исключение каких-либо воздействий на комбинацию элементов. Не допускаются перекосы, повороты, смещения.Это

стропил против ферм для сарая: что лучше?

Строите сарай и задаетесь вопросом о конструкции и конструкции его крыши? Вы знаете, что стропила — традиционный способ возведения крыши, но вы слышали, что фермы могут ускорить процесс строительства крыши. Итак, в чем преимущества стропил перед сараем?

Стропила

обеспечивают больше места для хранения и более широкий выбор вариантов конструкции крыши, а фермы обеспечивают прочность и упрощают процесс установки.Стропила лучше подходят для небольших навесов, а фермы лучше для больших навесов, поскольку их сложно установить на небольших зданиях.

В этой статье мы рассмотрим плюсы и минусы стропил и ферм и рассмотрим, какой метод лучше всего подходит для самых популярных стилей односкатной крыши, чтобы помочь вам определить, какой из них подходит для вашего сарая.

Что такое стропила?

Также известный как стержневой каркас , стропила — традиционный способ возведения крыш навесов и домов.

В стропилах используются угловые стропильные доски для соединения внешних стен с так называемой «коньковой доской», которая является вершиной крыши. Стропила соединяются со стенами с помощью горизонтальных балок, называемых балками перекрытия. Стропильные доски обычно проходят мимо внешних стен, создавая перекрытия, способствующие надлежащему дренажу.

Для скатов крыш с меньшими уклонами и большими пролетами используется коньковая балка для поддержки стропил вместо стропильной доски.

Балки перекрытия создают структуру, на которую опирается потолок, и предотвращают расползание стропил.Около пика используют стяжки-воротники, чтобы стропила не отрывалась от коньковой доски.

В связи с меньшими размерами конструкции сарая, конструкция стропил осуществляется с использованием 2х4 и 2х6.

Стропила Профи

Одно из самых больших преимуществ стропил — это пространство на чердаке , которое они предоставляют. Конструкция стропил учитывает открытое пространство на чердаке.

Из-за этого стропила часто используются для изготовления сводчатых или соборных потолков в домах.Для сарая стропила предлагают дополнительное пространство, которое можно использовать для хранения вещей.

Поскольку стропила изготавливаются с использованием каркаса из прутьев, крышу можно строить по частям без установки больших предварительно собранных частей, которые могут потребовать дополнительных рук. Они также позволяют настраивать дизайн крыши.

Стропила против

Тем не менее, есть веская причина, по которой стропила больше не являются предпочтительным средством строительства крыши для домов. Поскольку стропила должны быть построены на месте, их строительство занимает на больше времени, чем на .

Они также требуют точности. Использование скоростного угольника для точного измерения углов является обязательным требованием при строительстве стропил. Строительство стропил требует точных измерений и расчетов, что может быть затруднительно для тех, у кого нет опыта работы с деревом.

И хотя есть множество ресурсов, которые помогут вам в этом процессе, имейте в виду, что конструкция стропил зависит от конкретных размеров вашего сарая.

Если вы не используете планы, соответствующие этим размерам, вам нужно будет рассчитать размеры стропил самостоятельно.

Стропила не только отнимают у вас больше времени, но и требуют больше денег. Материалы, необходимые для строительства стропильной крыши, также обычно делают их дороже, чем фермы.

Что такое фермы?

Ферма — это деревянный каркас, предназначенный для структурной поддержки пространства над комнатой и одновременно поддержки крыши.

Вместо использования коньковой доски со стропильными досками обычная ферма крыши состоит из двух наклонных балок, образующих линию крыши, называемую верхними поясами.Прямая балка, называемая нижней хордой, создает гипотенузу этого треугольника, поддерживая верхние хорды в их основании.

Балка, называемая королевской стойкой, проходит от центра нижнего пояса к вершине верхних поясов. Хомутовые стяжки заменены стропильными перемычками, которые представляют собой наклонные доски, идущие от центра нижнего пояса и основания центральной стойки к центру каждого верхнего пояса, обеспечивая дополнительную поддержку.

Все доски соединяются вместе с помощью металлических вставок на каждом стыке.В отличие от стропил, которые должны быть изготовлены на месте, стропильные фермы предварительно собираются на складе, а затем отправляются на строительную площадку для установки.

Плюсы фермы

Качество сборки, прочность, экономия затрат и времени — это самые большие преимущества, которые могут предложить фермы. Поскольку они строятся на складе с использованием автоматизированных машин, которые делают точные измерения и разрезы, качество ферм значительно выше, чем стропил, которые изготавливаются вручную на месте. Это означает меньше ошибок при строительстве вашей крыши.

Что дает вам вся эта лямка из балок? Много сил. Эта дополнительная древесина означает, что ферма может охватывать примерно вдвое большее расстояние между стропилами, прежде чем потребуется дополнительная поддержка.

А поскольку фермы крыши являются сборными, нет необходимости в трудоемком строительстве на стройплощадке. После доставки ферму ее можно установить в относительно короткие сроки, что позволит вам быстро установить крышу и защитить сарай от непогоды.

Даже если вы решите построить фермы, добиться лучшего качества и точности с помощью фермы будет проще.Строительство фермы может происходить в пределах вашего гаража с использованием зажимных приспособлений и плоской поверхности для обеспечения согласованности и точности.

Фермы также обычно более дешевый вариант по сравнению со стоимостью материалов, необходимых для строительства стропил. Поскольку фермы предварительно собраны, нет отходов от резки. Это преимущество, конечно же, существует только у сборных ферм.

Минусы фермы

При использовании стропильных ферм следует учитывать некоторые недостатки. Поскольку фермы предварительно собраны, для их установки требуется тяжелый подъем .

Хотя вашему сараю, скорее всего, не потребуется кран для установки фермы, как в доме, фермы сарая по-прежнему достаточно тяжелые и достаточно громоздкие, чтобы для установки потребовалось хотя бы несколько дополнительных пар рук.

И поскольку их конструкция требует наличия стенки балок, фермы не допускают открытого пространства в области потолка. Это означает отсутствие открытого потолка или чердака для дополнительного хранения вещей.

Сборные фермы для навесов также обычно доступны только в полных комплектах.Итак, если вы строите сарай по своему проекту, вам нужно будет построить фермы. И как только вы сделаете эти фермы, впоследствии будет очень сложно изменить вашу конструкцию.

Это может означать, что если вы хотите использовать фермы для строительства своей крыши, вам, возможно, придется спроектировать и построить их самостоятельно, что устраняет преимущества экономии средств и времени, которые мы обсуждали ранее.

Стропила и фермы для сарая

Хотя есть сходства, факторы, которые необходимо учитывать при определении того, использовать ли стропила или фермы для односкатной крыши, могут сильно отличаться для дома от сарая.

Сложность

Во-первых, вы должны учитывать сложность проекта. Использование стропил с навесами требует некоторых ноу-хау в области деревообработки и точной резки.

Вам необходимо определить, под какими углами обрезать стропила, чтобы они обеспечили правильный наклон линии крыши, а также обеспечили соединение заподлицо с коньковой доской (это называется коньковой обрезкой).

Вам также необходимо выполнить сложные надрезы, такие как надрез с красочным названием «Птичий рот». Нет, этот порез не причиняет вреда никому из наших пернатых друзей.Вырез «птичий рот» — это вырез треугольной формы, вырезанный из каждого стропила, который позволяет ему прилегать заподлицо на верхней плите внешней стены.

Выполнение этого разреза и гребня должно быть выполнено правильно, чтобы оба соединения были заподлицо с коньковой доской и стеной сарая. Это нужно делать для каждой используемой стропильной доски, что делает строительство стропил трудоемким и несколько утомительным.

Да, и это нужно делать снаружи, устанавливая каждое стропило по частям.И убедитесь, что вы не тратите слишком много времени на измерения и стрижку, потому что, пока вы не установите эту крышу, в вашем сарае для Матери-природы открыт сезон.

Для сравнения, фермы менее сложны. Если вы можете купить сборную ферму, то процесс установки станет значительно проще, поскольку за вас большую часть работы сделал кто-то другой.

Даже если вам нужно построить каждую ферму самостоятельно, у вас есть несколько преимуществ. Во-первых, вы можете построить его, не выходя из гаража, выровняв и собрав каждую деталь на ровной гладкой поверхности.

И как только вы сделаете одну, у вас будет образец, которому нужно следовать для каждой последующей фермы.

Время тоже на вашей стороне. Если до начала строительства сарая вы знаете, что собираетесь использовать фермы, вы можете сначала построить фермы, чтобы они были готовы к установке, когда придет время.

Это ограничивает время, в течение которого ваш сарай подвергается воздействию погодных условий.

Подшипник нагрузки

Одна из причин, по которой фермы все чаще используются при строительстве домов, заключается в том, что они значительно прочнее и, следовательно, могут перекрывать большие расстояния без необходимости использования несущих внутренних стен.

Это преимущество в прочности связано со всей этой сеткой, которая добавляет поддержку каждой ферме.

Тем не менее, это преимущество только в том случае, если вы строите очень большой сарай. Фермы, как правило, могут выдерживать пролеты до 60 футов, в то время как стропила могут выдерживать только около 30 футов. Однако стропила могут выдерживать большее расстояние, если используется коньковая балка.

Прежде чем вы решите, что ваш сарай шириной 20 футов подойдет для стропил, примите во внимание, что эти расстояния начинают сокращаться, когда вы добавляете вес, например, пару сотен фунтов снега и льда.

Если вы живете в той части мира, где ежегодно выпадает значительное количество замерзших осадков, то вам, вероятно, понадобится дополнительная прочность вашей крыши, чтобы она не провисла или даже не рухнула под тяжестью всего этого белого вещества.

Стоимость

Существуют значительные различия в стоимости при рассмотрении крыши в стиле фермы и крыши в стиле стропила для дома. Из-за профессиональных навыков и времени, необходимого для строительства стропил, крыши, построенные с использованием стропил, могут стоить на 50% дороже, чем крыши, построенные с использованием ферм.

Если вы не планируете нанять кого-то, кто поможет вам построить крышу, это обычно не относится к навесам. Крыши стропильного типа могут стоить вам немного дороже из-за ненужных затрат на распил; однако это только в том случае, если другим вариантом была сборная ферма.

Строительство фермы также приведет к значительным отходам и, следовательно, к снижению затрат.

Какие крыши лучше подходят для стропил… стропил?

Хотя для большинства стилей крыши можно использовать стропильную или стропильную крышу, в зависимости от выбранного стиля крыши, безусловно, есть свои преимущества и недостатки.

Крыша в стиле овчарка, например, лучше обслуживается стропилами. Зачем? Этот сарай в стиле сарая имеет крышу, которая занимает значительную часть внутреннего пространства вашего сарая.

Если заполнить его решетчатой ​​сеткой, сарай с двускатной крышей станет практически непригодным для использования, если только он не будет очень высоким. Хотя некоторые фермы предназначены для создания чердачного пространства, это стиль крыши, который намного лучше обслуживается стропилами.

Как и в случае с крышей в стиле барашка, если вы собираетесь использовать фронтоны, пространство на чердаке, создаваемое крутым скатом крыши сарая, является ценным для хранения вещей.Вы не хотите заполнять его лентами фермы. Стропила здесь — логичный выбор.

Тем не менее, вы можете сделать простую ферму, которая будет работать для фронтона и при этом даст вам место для хранения, удалив некоторые из перемычек фермы. Просто помните, что это ослабит вашу крышу, поэтому используйте этот вариант только для небольших навесов.

Для небольших кровельных профилей, таких как соляной ящик, вы можете выбрать либо стропила, либо фермы. Поскольку пространство на крыше этого типа крыши относительно меньше, фермы требуют небольшого количества ремней и устраняют лишь небольшое пространство на площади крыши.

Если вы живете в районе, где ежегодно выпадает значительное количество снега, подумайте об использовании ферм или включении потолочных балок как части конструкции стропил для сарая из солончака.

Для односкатных и наклонных крыш зависит от размера и веса.

Вы редко встретите фермы, используемые с меньшими навесами с этими стилями крыш. В этом нет необходимости, и лямки займут ценное пространство на более высокой стороне сарая.

Если вы не планируете использовать коньковую балку, более широкие навесы этого стиля нуждаются в дополнительной прочности, которую должны обеспечивать фермы, чтобы предотвратить провисание крыши.Помните, что чем больше пролет вашей крыши, тем прочнее должна быть конструкция вашей крыши.

Более сложные стили крыши несовместимы с фермами. Вальмовые, восьмиугольные и пирамидальные односкатные крыши из-за своей формы можно строить только с использованием стропил. Кроме того, частью привлекательности этих стилей крыши является их сводчатый потолок, который работает только в том случае, если пространство на крыше остается открытым.

Заключение

И фермы, и стропила имеют преимущества в конструкции крыши. Фермы обеспечивают прочность и простоту установки, а стропила, хотя для их установки требуется больше времени и опыта, позволяют освободить больше места для хранения на чердаке вашего сарая и использовать более широкий выбор стилей крыши.

Когда приходит время решить, подходят ли стропильные фермы или стропила для вашего сарая, подумайте о прочности и функциональности, которые вам нужны от крыши сарая, а также о стиле крыши, который лучше всего подходит для вашей собственности.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Планы сарая для дров — Скачать бесплатно PDF

Планы сарая для дров

включают бесплатную загрузку PDF-файла, список материалов и пошаговые инструкции с чертежами.

Планы сарая для дров — Обзор

Планы сарая для дров — Перечень материалов

Список покупок

Список покупок

2 — 4 × 4 — 10 ′

3 — 2 × 4 — 10 ′

2 — 2 × 4-8 ′

18 — 1 × 4 — 8 ′

1 — профнастил кровельный — 12 ′

гофрированные закрывающие ленты

Винты для деки 3 ″

Винты для дек, 2 1/2 дюйма

Список вырезов

Список вырезов

2 — 4 × 4 — 5 ′

5 — 2 × 4 — 5 ′

2 — 4 × 4 — 4 ′ 3 1/2 ″

18 — 1 × 4 — 2 ′ 10 ″

10 — 1 × 4 — 5 ′

2 — 1 × 4 — 2 ′ 3 ″

12 — 1 × 4 — 2 ′ 1–3 / 4 ″

2 — 2 × 4 -4 ‘(под углом 15 градусов резка в одном направлении)

2 — 2 × 4 — 5 футов (срез под углом 15 градусов)

Вырежьте два 4 × 4 до 5 футов в длину и сделайте надрез 3 1/2 дюйма глубиной 1 1/2 дюйма.

Отрежьте два 2 × 4 до 5 футов в длину. Предварительно просверлите отверстия и прикрепите 2 × 4 к стойке 4 × 4, как показано на рисунке выше, используя 3-дюймовые винты для настила.

Отрежьте кусок от 2 × 4 до 5 футов длиной. Предварительно просверлите отверстия и установите, как показано на рисунке выше, используя 3-дюймовые винты для настила.

Отрежьте две 4 × 4 до 4 футов 3 1/2 дюйма в длину и одну от 2 × 4 до 5 футов в длину. Предварительно просверлите отверстия и соберите, как показано на рисунке выше, используя 3-дюймовые винты для настила.

Вырежьте восемнадцать 1 × 4 до 2 футов 10 дюймов в длину.Предварительно просверлите отверстия и установите планки 1 × 4 по бокам с помощью шурупов для настила 2 1/2 ″, оставив зазор 1 ″ между досками 1 × 4.

Отрежьте десять штук 1 × 4 до 5 футов в длину. Предварительно просверлите отверстия и установите планки 1 × 4 сзади с помощью шурупов 2 1/2 ″, оставив зазор 1 ″ между досками 1 × 4.

Отрежьте две 1 × 4 до 2 футов 3 дюйма в длину и двенадцать 1 × 4 до 2 футов 10 3/4 дюйма в длину. Предварительно просверлите отверстия и установите планки пола 1 × 4, как показано на рисунке выше, зазор между планками 1 × 4 1 ​​″ и установите с помощью шурупов настила 2 1/2 ″.

Отрежьте два 2 × 4 до 4 футов в длину. Отрежьте пропилы под углом 15 градусов к концам в том же направлении.

Установите стропила 2 × 4 по бокам, как показано на рисунке выше, предварительно просверлите отверстия и используйте для установки 3-дюймовые винты для настила.

Сделайте два разреза 2 × 4 длиной 5 футов, разрежьте скос под углом 15 градусов до 2 × 4. Предварительно просверлите отверстия и установите их спереди и сзади, используя 3-дюймовые винты для настила.

Отрежьте кусок от 2 × 4 до 5 футов длиной. Предварительно просверлите отверстия и установите, как показано на рисунке выше, используя 3-дюймовые винты для настила.

Установите гофрированные закрывающие ленты. Отрежьте гофрированную панель крыши по размеру и установите.

Как эти планы сарая дров? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы. Нажмите сюда для того, чтобы скачать.

Как построить каркас сарая Крыша

Обрамление крыши состоит из прикрепления ферм к верхним плитам, а затем прибивания кровельного покрытия к фермам.

Вам также следует прибить боковую обшивку к концам каждой фермы, чтобы прикрепить конструкцию крыши к остальной части сарая.

Подвесные фермы: Повесьте фермы в перевернутом виде между стенами так, чтобы каждый конец опирался на верхнюю пластину прямо над стеновой стойкой.

Только для эстетических целей: Убедитесь, что фермы подвешены таким образом, чтобы балка воротника на всех фермах была обращена в одном направлении… Либо лицом к передней части сарая, либо к задней части.

Установите фермы: Поставьте первую ферму вертикально и отцентрируйте ее над стойкой.

Стеновые стойки и фермы имеют 24 дюйма в центре, поэтому просто совместите конец фермы со стойкой под верхней пластиной, и она будет в правильном положении.

Убедитесь, что ферма плотно прижата к сайдингу, и проденьте 3-дюймовый винт через нижнюю пластину в ферму с обеих сторон стойки.

Сделайте то же самое с остальными фермами на этой стороне.

Другой конец: Если другой конец фермы не плотно прилегает к сайдингу, вы можете зацепить концы грузовой ленты за сайдинг на любой стене и осторожно стянуть стены вместе, пока они не будут плотно прилегать к концам. фермы.

Затем пропустите 3-дюймовый винт через нижнюю пластину в ферму с обеих сторон стойки, как раньше.

Повторите для всех ферм.

Дополнительный свес

Если вы хотите добавить выступ на 3 1/2 или 5 1/2 дюйма, прочтите этот шаг сейчас. Продолжайте движение ниже, чтобы не было выступа.

Установите кровельное покрытие: Начните установку кровельного покрытия с полным 8-футовым листом, выровненным по верхнему краю фермы, и вставьте единственный гвоздь во внешний угол в верхней части фермы.

Начните край пленки с внешнего края концевой фермы.

Разделите ферму противоположным краем пленки и прибейте к ней гвоздь в верхнем углу.

Повторите то же самое с остальными большими кусками пленки на первой стороне.

.
