Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

• Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
• Шуруповертом с возможностью регулировать скорость оборотов.
• Рулетка.
• Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
• Фломастером для разметки.
• Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы.

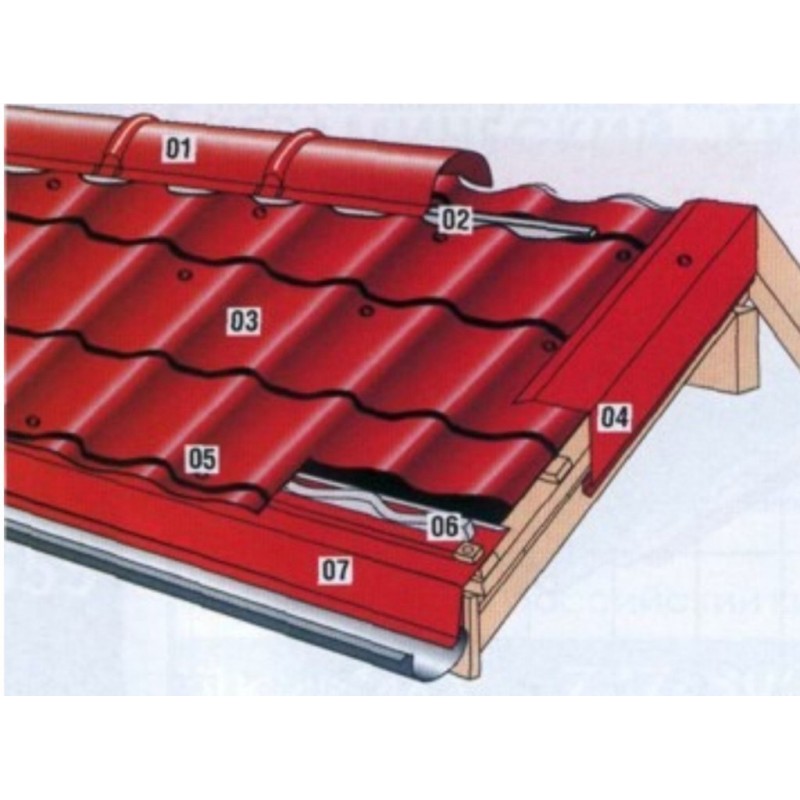

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
2. Карнизную и торцевую планки.
3. Ендовы внутреннего и наружного типа.
4. Разжелобки, планки примыканий.
5. Уплотнитель для ендовы металлочерепицы.
6. Вентиляционные трубы и выходы.
7. Выходы под антенны.
8. Переходник для дымоходной трубы.
9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа — схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.

В процессе монтажа покрытия предстоит сделать следующее:

1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
3. Подшить кровельный карниз.
4. Уложить гидроизоляционный слой и обустроить контробрешетку.
5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
6. Установить карнизную планку.
7. Зафиксировать внутренние ендовы и фартуки.
8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
9. Смонтировать коньковую и торцевую планки.
10. Установить наружные ендовы, фартуки, внешние планки примыканий.
11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
12. Установить водосточные элементы.
13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

 На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

Речь идет о таких местах:

• Пересечение ската с внутренними углами.
• Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
• Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.

Порядок монтажа:

1. Подбирается подходящая по размеру планка примыкания.
2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
4. Штробы заполняют силиконовым герметиком.
5. В него погружают конец планки: для ее крепления используются саморезы.
6. По периметру дымоход оснащается внутренним фартуком.
7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы — инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно.  Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»).  Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

схема и особенности крепления материала саморезами

Очень важным крепежным элементом, используемым во время установки кровли, является саморез. Эта деталь выступает гарантом качества надежной фиксации, обуславливает долговечность и прочность будущей крыши.

Чтобы во время монтажа конструкции не произошло неприятных ситуаций, нужно подробнее узнать, что собой представляют саморезы для металлочерепицы, а также изучить тонкости выбора и правила монтажа.

Особенности

Наличие шайбы – это основная отличительная особенность кровельных саморезов. Главной задачей вспомогательного элемента является равномерное распределение давления головки на поверхность кровельного покрытия, а также полная герметизация крепежного отверстия. Функциональные особенности шайбы самореза для металлочерепицы повлияли на то, что в данном изделии появилось резиновое уплотняющее кольцо.

Поскольку крыша подвергается влиянию атмосферных осадков, важно чтобы материал уплотнителя был достаточно качественным. Исходя из этого, наилучшим считается уплотнительное кольцо из резины типа EPDM. Данный материал прекрасно переносит перепады температуры и иные негативные факторы, сохраняя при этом свои основные характеристики длительный период времени.

Предполагаемая конструктивная нагрузка влияет на тип кровельных саморезов. По данному критерию крепежные изделия разделяют на две категории: металл–дерево и металл-металл. Данной классификацией не стоит пренебрегать, саморезы необходимо использовать строго по назначению.

Не стоит переживать по поводу того, что шайбы саморезов могут выделяться на поверхности кровельного материала.

В настоящее время на строительном рынке довольно просто подобрать необходимый оттенок саморезов, полностью соответствующий цвету металлочерепицы.

Технические характеристики

Обычно кровельные саморезы производят из оцинкованной углеродистой стали. Антикоррозийное покрытие увеличивает период эксплуатации, который может длиться до 50 лет.

Также существуют саморезы из нержавеющей стали, используемые предпочтительно в местах, требующих строгого обеспечения повышенной надежности и прочности кровли. Цена их гораздо выше оцинкованных.

Саморезы для металлочерепицы классифицируются также по форме шляпки, которая бывает:

• стандартная, приспособлена под отвертку или шуруповерт;
• шестигранная, требующая применения специальных бит.

Различаются саморезы и маркировкой, каждая имеет определенные технические характеристики:

• твердость материала;
• длину изделия;
• шаг на резьбе;
• толщину фланца;
• диаметр и высоту шляпки;
• размер под ключ.

Среди большого разнообразия вариантов фиксирующих элементов можно подобрать подходящие крепежные детали, имеющие необходимые технические характеристики в том или ином случае.

Виды

Кровельные саморезы разделяются на два основных типа:

• для дерева;
• для металла.

Саморезы по дереву имеют довольно редкую резьбу и оформленный в виде сверла наконечник. Вкрутить саморез по дереву в металл достаточно сложно. Понадобиться данные крепежные детали могут в случае, когда необходимо металлическое покрытие прикрутить к деревянной обрешетке. Наиболее используемыми размерами саморезов по дереву считаются 4,8 на 28 мм и 4,8 на 35 мм. Саморезы по дереву снабжены пресс-шайбой с уплотнителем, данная конструкция выполняет гидроизолирующую функцию.

Самонарезающие шурупы по металлу имеют частую резьбу, они чуть больше в диаметре вышеописанных и практически не держатся в дереве, поэтому не используются для крепления к деревянным конструкциям.

Применяются для фиксации кровельного покрытия к обрешетке из металлопрофиля.

Наиболее используемые размеры саморезов по металлу:

• изделие 4,8 на 19 мм, при толщине металла ≤ 3 мм;
• 5,5 на 25 мм, толщина металла ≤ 6 мм;
• 5,5 на 35мм и 5,5 на 50 мм для сверления металла ≤12 мм толщиной.

Оба типа саморезов имеют либо стандартную, либо шестигранную шляпку, шайбу с уплотнителем, резьбу и наконечник со сверлом. Выпускают данные крепежные изделия в различных цветах, соответствующих цветовой палитре профнастила или такой облицовке как металлочерепица.

Расход материала

Специалисты рекомендуют покупать полный комплект саморезов, а не по отдельности разные их варианты. При этом стоит заранее произвести расчет расхода кровельных крепежных элементов в полном соответствии с проектом крыши.

Приобретать крепежные детали следует из расчета в среднем 8-10 штук на 1м2 площади кровли. Следует понимать, что количество саморезов, которое идет на квадрат, может быть увеличено в случае, когда крыша имеет нестандартную геометрическую форму либо какие-то дополнительные элементы.

В нижней части рекомендуется размещать крепеж через одну волну в каждом из листов металлочерепицы, при этом саморез ввинчивают в местах, где впадина волны упирается в профиль. Считается грубой ошибкой закреплять сквозь гребень волны – это может деформировать металлочерепицу. Затем саморезы вкручивают через волну, соблюдая ряды в шахматном порядке.

Листы металлочерепицы сбоку укладываются внахлест, эти швы следует закреплять по гребню каждой из волн. Торцевую планку закрепляют, соблюдая шаг саморезов 500-600 мм. Фиксацию коньковых планок проводят специальными коньковыми саморезами, их также вкручивают в кровельное покрытие через одну волну.

Критерии выбора

Приобретая саморезы в строительном магазине (во избежание покупки некачественного товара), детали необходимо протестировать по нескольким показателям.

• Тест на качество защитного покрытия. Для этого необходимо сильно сжать пресс-шайбу с помощью плоскогубец. Товар, имеющий некачественное покрытие, обязательно даст трещины. В большинстве случаев в качестве покрытия используют цинк, нанесенный гальваническим методом. Это помогает обеспечить максимальную адгезию материалов.
• Следует проверить силу прилегания прокладки к основанию и качество резиновой шайбы, которая располагается непосредственно под шляпкой. Уплотнительное кольцо обеспечивает герметичность прилегания шляпки самореза к листу металлочерепицы, от него зависит долговечность кровельного покрытия. Прокладки плохого качества со временем разрушаются под негативным воздействием атмосферы, начинают пропускать влагу, что приводит к коррозии покрытия.
• Необходимо проверить наличие соответствующей маркировки на шляпке. Отсутствие таковой может быть показателем несоответствия качеству.

Для гарантированного приобретения качественных саморезов специалисты рекомендуют продукцию европейских брендов. Безусловно, данные изделия стоят дороже, но высокое качество материала, проверенная прочность и надежность изделий (наряду с долголетней гарантией) компенсируют понесенные расходы.

Крепления для кровельных покрытий изготавливаются из высокоуглеродистой стали и обязательно тестируются перед поступлением в продажу. Производители качественного товара гарантируют длительный период эксплуатации, который составляет порядка 50 лет.

Во время испытаний саморезы подвергаются сильным деформациям:

• порядка 20000 изгибов на 5 градусов;
• 2000 изгибов на 10 градусов;
• 100 изгибов на 15 градусов.

Необходимые размеры кровельных саморезов, а также шаг резьбы определяются исходя из скрепляемых материалов, их толщины и желаемой глубины проникновения.

Особенности монтажа

Крепление металлической черепицы – процесс непростой, требующий определенных знаний, умений и навыков. Приступая к монтажным работам, в первую очередь, следует побеспокоиться о качественной подготовке основания или обрешетки, к которой в дальнейшем будет крепиться металлочерепица. Данную конструкцию делают из деревянных планок, горизонтальный шаг между которыми должен быть кратным величине листов кровельного материала.

К примеру, ширина черепицы равна 1000 мм, значит, шаг обрешетки лучше сделать равным 500 мм — это позволит обеспечить крепление одного листа черепицы сразу к трем планкам. После этого необходимо продумать схему крепления кровельного материала саморезами.

Основные требования и особенности монтажа.

• Не стоит применять для монтажа саморезов инструменты без возможности регулировки оборотов.
• При вкручивании кровельных крепежных деталей по дереву, число оборотов на устройстве не должно быть более 1800 об/мин (более 1500 об/мин – для шурупов по металлу).
• Вкручивать саморезы необходимо только под прямым углом к плоскости кровельного материала при помощи магнитных насадок.
• Необходимо отрегулировать силу затягивания самореза так, чтобы после вкручивания края уплотнителя выступали за края пресс-шайбы приблизительно на 0,5-1мм;
• Повреждение или поломка самореза не допустимы, включая удаление какой-либо его части.
• Правильным считается прикручивание тонкого металла к более толстому, наоборот это делать не рекомендуется.

Технологические особенности процесса монтажа зависят от таких факторов, как:

• тип используемых изделий;
• их толщина;
• характеристики обрешетки и пр.

При этом в любом случае общая толщина скрепляемых изделий должна быть минимум на 3 миллиметра меньше длины кровельного самореза.

В большинстве случаев кровельные самонарезающие шурупы крепятся к какому-либо материалу без предварительного просверливания. Тем не менее, бывают ситуации, требующие сквозного сверления перед вкручиванием самореза.

Чаще всего это встречается в работе с металлическими изделиями, имеющими достаточно большую толщину. Осуществляется сверление посредством дрели, диаметр сверла которой на 0,5-1 мл меньше самореза. Для вкручивания самонарезающих шурупов применяются различные инструменты, выбор которых зависит от типа шляпки крепежной детали.

О том, как выбрать саморезы для металлочерепицы, смотрите далее.

особенности укладки, ремонта и демонтажа композитного материала

Как и любое дело в строительстве, технология монтажа металлочерепицы требует от работников определенного профессионализма. Кровля из металлочерепицы должна служить не один десяток лет, поэтому необходимо ответственно подойти к ее монтажу.

В данной статье подробно описаны виды подготовительных работ, монтаж кровли из металлочерепицы, ремонтные и демонтажные работы.

Металлочерепица

Кровля – одна из важнейших частей конструкции всего здания. В процессе эксплуатации кровля из металлочерепицы сложит десятилетия,  не требует особенного ухода и капиталовложений. Но важным условием длительной службы кровли является качественный профессиональный монтаж и соблюдение условий эксплуатации.

Полезный совет. Не стоит доверять монтаж металлочерепицы неквалифицированным рабочим или разнорабочим, т.к. по сравнению с другими кровлями монтаж металлочерепицы имеет немало нюансов при установке.

Подготовительные работы до проведения монтажа металлочерепицы

Вентиляция

Чтобы проверить соблюдается ли технология монтажа – металлочерепица должна соответствовать не только стандартам качества.Особое внимание стоит уделить подготовительным работам.

При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции. Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха.

За счет подшивки карниза должен обеспечиваться свободный доступ воздуха по периметру конструкции, для этого используется софит с перфорацией.

Софит с перфорацией – это специальные панели, предназначенные для подшивки поверхностей, которые обращены вниз (параллельно земле). Например, фронтальные поверхности и карнизные свесы.

Софит с перфорацией

Обычное направление движения воздуха – это от карниза к коньку. Кровля нагревается теплом дома и солнечными лучами, поэтому необходим выход воздуха из под конька.

Направление движение воздуха

Внимание! Если длина ската крыши более 7 или 10 метров – установка вентиляционных выходов является обязательной.

Также источником влаги является дождевая и талая вода. Следует обратить внимание на направления падения снега, которое должно быть строго вертикальным.

Теплоизоляция

Главный признак недостаточной или некачественной теплоизоляции  — это наличие конденсата на теплоизоляции или внутренних стенах.

Чтобы качественно произвести работы по теплоизоляции необходимо выполнять следующие условия:

• Устанавливать плиты утеплителя нужно как можно плотнее друг к другу, к потолку мансарды или стенам.
• Толщина утеплителя для умеренного климата средней полосы должна быть не менее 1,5 cм;
• Устанавливаемый утеплитель обязательно должен быть сухой;
• Нельзя проводить монтаж утеплителя во время  дождя и снега;
• Если сроки работ продолжительные (не укладываются в один день) – сначала лучше монтировать гидроизоляционную пленку.

Особенности монтажа и распространенные  ошибки

Чтобы не пришлось исправлять ошибки уже после проведения монтажа кровли – желательно заранее правильно решить все вопросы и тщательно подготовиться к предстоящему монтажу.

Особенности монтажа металлочерепицы состоят в следующем:

• несоответствие чертежей реальной кровли здания приводит к неправильным подсчетам: нехватка или остатки материалов;
• пренебрежительное отношение к рекомендациям производителя может привести к невозможности монтажа кровли или значительным переделкам в работе;
• не используйте черепицу с порошковой краской. Из-за своей пористой структуры, и влага быстро и легко проникает внутрь конструкции.
• не желательно использовать листы более 3,5 метров в длине. Металл в процессе эксплуатации будет расширяться и сужаться.Большая длина листов может способствовать прогибанию профиля и расшатыванию отверстий в местах крепления шурупов– следствием всего является нарушение герметичности кровли.
• четко следуйте раскладке листов по чертежу;
• для герметизации кровли нельзя использовать полиуретановую пену;
• кровля должна обязательно «дышать», излишняя закупорка каждой щели может привести к образованию конденсата.

Инструкция по монтажу металлочерепицы

Основные моменты

Расположение основных элементов кровли

До начала проведения монтажных работ, необходимо определиться с каким типом металлочерепицы мы имеем дело.По типу капиллярной канавки различают следующие виды металлочерепицы: Элит, Монтеррей и Каскад. Металлочерепица типа Элит и Монтеррей имеет закругленную капиллярную канавку, Каскад – более прямую.

Типы металлочерепицы

Все эти типы металлочерепицы можно найти у производителя RUUKKI (Рукки), который занял прочное место на современном строительном рынке.

Монтаж металлочерепицы рукки как и монтаж металлочерепицы других производителей представляет собой последовательное выполнение определенный этапов работ.

Монтаж листов металлочерепицы

Порядок начала проведения монтажных работ для разных типов крыши:

• Для двухскатной крыши работы начинают с торца;
• Для шатровой крыши – по обеим сторонам от самой  высокой точки ската.

Внимание!

Очередность монтажа листов не зависит от расположения ребер крыши: работы можно начинать как с правого, так и с левого торца.

Если монтаж металлочерепицы начат с левого края, то следующий профильный лист необходимо укладывать под последнюю волну впередиидущего листа.

Внимание!

Капиллярная канавка каждого профильного листа должна быть накрыта последующим листом.

В зависимости от типа листа соединение осуществляется:

• на волне левого края для Элит и  Монтеррей,
• на самом левом крае для Каскад.

Правильное крепление саморезами

Край листа крепится по карнизу с напуском 10 мм.

Вначале следует закрепить на коньке 3-4 профильных листа одним шурупом.

План действий:

1. Уложить первый лист и прикрепить его одним шурупом у конька;
2. Уложить второй лист таким способом, чтобы нижние края образовали сплошную и ровную линию.
3. По верху волны скрепить листы нахлёст одним шурупом.

Таким образом, скрепите между собой 3-4 листа и выровняйте по карнизу получившийся нижний край. Только после этого можно окончательно закрепить листы к обрешётке.

Крепление листов к обрешётке

Профильные листы типа Элит и Каскад всегда крепятся шурупами. Тип Монтеррей допускается крепить и гвоздями (но рекомендуется всё-таки шурупами).

В работе удобно использовать электродрель с гнездом для шурупов. Желательно использование самонарезающих шурупов с уплотнительной шайбой RА 4,8X28. Саморезы ввинчивают перпендикулярно к листам в изгиб волны профиля под поперечной волной.

Ориентировочно на один квадратный метр профиля требуется 6 шурупов «саморезов», с учетом, что по краю лист будет закреплен только в каждой второй волне.

Крепление профильного листа типа Монтеррей и Элит

При креплении данного профильного листа никаких уплотнений не требуется, т.к каждый последующий лист достаточно хорошо покрывает предыдущий.

Листы крепятся шурупами PA 4,9 X 27 в местах нахлеста по верху волны под каждым поперечным рисунком. Расход шурупов на 1 кв.м. примерно 6 шт.Крепление осуществляется «зигзагом».

Крепление листа типа Монтеррей

Крепление листа типа Элит

Крепление профильного листа типа Каскад

У профильного листа типа Каскад нахлест приходится по прогибу волны. Поэтому лист крепится в прогибе волны под поперечным рисунком.

Расход шурупов на 1 кв.м. примерно 6 шт.Крепление осуществляется «зигзагом» по цельному рисунку листа черепицы. Необходимо следить, чтобы лист закрепился точно на  свое место.

Крепление листа типа Каскад

Закрепление места нахлёста по длине

Места нахлёста листов являются легкоуязвимыми местами всей кровли. Нахлест листов должен быть не менее 250 мм. Листы должны устанавливаться по поперечному рисунку и закрепляться как указано выше. В местах нахлёста крепление осуществляется в каждую вторую волну под поперечным рисунком.

Внимание!

Листы металлочерепицы нельзя резать болгаркой.

Так как горячая стружка легко  впивается в покрытие, и в этих местах со временем металл ржавеет.

Раскладка листов и крепление листов в местах нахлеста

Раскладка листов и крепление листов в местах нахлеста

• ходить нужно «на носочках» и в обуви с мягкой подошвой;
• нельзя наступать на гребень волны;
• необходимо ставить ногу параллельно скату;
• нельзя обе ноги ставить в один изгиб листа.

Монтаж внутренних стыков

Существует три способа выполнения внутренних стыков кровли.

Способ 1

На крышах формы латинской буквы L внутренний стык может выполняется из гладкого листа.

Порядок работ:

• По высоте обрешетки под металлочерепицу возводится деревянная конструкция с гидроизоляцией;
• На деревянную конструкцию устанавливается гладкий лист;
• С помощью специального уплотнения осуществляется герметизация зазора между листом кровли и внутренним стыком.

Поперечное сечение планки для внутренних стыков

Способ 2

Для выполнения внутренних стыков производятся  также стандартные планки для разжелобки. Герметизация шва лучше  выполнять уплотнительной массой, а ширина нахлёста планок для разжелобки должна быть не менее 150 мм.

Способ 3

На внутренний стык можно монтировать накладку ендовы которую крепят шурупами (расстоянием в 300-500 мм) по верху волны профиля, без использования уплотнителей.

Выполнение внутреннего стыка с применением накладки ендовы

Монтаж конька крыши

Оформление конька крыши является одним из заключительных этапов кровли крыши. Конек можно«закрывать» только  если все листы кровли уже уложены и закреплены, а также уже прибита уплотнительная лента под коньковые планки. Вначале нужно убедиться в том, что коньковой планкой накроются уплотнительная лента и все первые шурупы, держащие лист.

Планки конька необходимо закрепить шурупами на каждой второй волне профиля. А торцы к коньку закрепляются заклёпками или шурупами.

Правильное выполнение конька крыши

Монтаж конька крыши формы «Y» на шатровых крышах

Особенностью крыш такой формы является то, что планки фронтона раздваиваются от конька планкой формы «Y». И эта же планка закрывает собой получившийся угол. Крепление осуществляется шурупами. Торец планки необходимо  установить вовнутрь конька и сверху закрепить шурупами.

Правильное выполнение конька крыши формы «Y»

Монтаж торцевой планки

Торцевая планка крепится шурупами к деревянному основанию. Если основание выполнено качественно и по инструкции, то торцевая планка полностью закрывает торец поверх волны профиля. Для нахлеста планок на торце достаточно 100 мм.

Выполнение торцевой планки

Особенности монтажа композитной металлочерепицы

Композитная металлочерепица

Отдельно стоит отметить, что монтаж композитной металлочерепицы имеет несколько отличительных особенностей.

Благодаря специальным замкам стык композитный металлочерепицы осуществляется  не сверху листа- нахлестом, а в торец. Данный способ крепления практически исключает возможность протечек.

Крепление листов к обрешётке производится анодированными ершёнными гвоздями.

Внимание! Не рекомендуется применять саморезы для крепления композитной металлочерепицы.

Преимущества композитной черепицы:

• Монтаж кровли допускается даже зимой при температуре от -10°С.
• Кровля создает эффект натурального покрытия.

Ремонт металлочерепицы

Проведение ремонтных работ

Если ознакомится с основными характеристиками такого кровельного материала как металлочерепица – ремонт кажется никогда его не коснется.

Но возникают ситуации, при которых даже такой надежный материал требует ремонта:

• полная замена необходима по истечению срока служба;
• капитальный ремонт:
  • в следствии реконструкции здания;
  • при переделывании чердака в мансардный этаж;
• точечной ремонт кровли:
  • при ошибках монтажа самой кровли;
  • замена элементов крыши (вентиляционных выходов, трубы и.т.д.).

Порядок проведения ремонтных работ:

• определение причины, которая влечет проведение ремонтных работ;
• составление сметы с точным указанием всех материалов и видов работ.
• закупка материалов и поиск исполнителей ремонтных работ;
• проведение работ.

Особенности демонтажа кровли из металлочерепицы

Демонтаж металлочерепицы необходим в следующих случаях:

• при сносе здания;
• при капитальном ремонте крыши;
• при частичном ремонте кровли.

До начала демонтажа кровли и стропильной системы обязательно выполнение следующих работ:

• дополнительное укрепление чердачного перекрытия временными стойками и прогонами, для предотвращения возможного обрушения;
• демонтаж линий связи: стоек радиовещания, телевизионных и радиоантенн;
• разборка дымовых труб с опусканием материалов на чердачное перекрытие;
• обязательный демонтаж на чердаке сантехнических устройств и электропроводки.

Разборку металлочерепицы лучше начинать со снятия конька,ветровых элементов и накладок ендовых. Профильные листы металлочерепицы необходимо демонтировать по порядку сверху вниз. После этого демонтируется нижняя ендова и водосточная система.

Для такого кровельного материала как металлочерепица — технология монтажа не является сложной. Главное правило любого монтажа – это соблюдение рекомендаций производителя и принятых инструкций по монтажу кровли. При соблюдении всех правил кровля из металлочерепицы прослужит не одно десятилетие.

Как покрыть ломаную крышу металлочерепицей

Как крыть крышу металлочерепицей – порядок и особенности укладки своими руками

Металлочерепица представляет собой один из современных материалов для обустройства кровли, совмещающий эффектный внешний вид и доступную стоимость с рядом важных технологических преимуществ. Процесс монтажа её не является слишком сложным делом: ознакомившись с тем, как обустроить настил кровли из металлочерепицы, можно выполнить такую работу собственными руками.

Конечно, всегда возможен и другой вариант: избавить себя от хлопот, доверив всю работу профессионалам. Однако такой выбор обойдётся значительно дороже, вследствие чего далеко не всякому понравится подобная альтернатива.

Итак, если, взвесив все за и против, мы приняли решение, что собственноручно кроем крышу металлочерепицей, тогда прежде всего следует ознакомиться с технологией и особенностями данного процесса.

Характеристики металлочерепицы

Металлочерепичный материал представляет собой разновидность металлопрофильных изделий, имеющий характерную для черепицы волнистую поверхность. Листы его производятся из оцинкованной стали, а затем на них наносится покрытие из полимерных составов, придающее изделиям эффектный вид и устойчивость к неблагоприятным внешним факторам.

Металлочерепичное покрытие для кровли обладает рядом важных преимуществ, в числе которых следующие:

• Высокая прочность, устойчивость к механическим и ветровым нагрузкам.
• Лёгкий вес изделий и простота в монтаже. Крыть крышу металлочерепицей несложно, это не требует чересчур больших физических усилий либо освоения слишком сложных навыков.
• Эстетичный внешний вид.
• Высокая устойчивость к коррозионным процессам.
• Длительный срок службы, составляющий несколько десятков лет.
• Доступная цена.

Тщательно изучив технологию и порядок покрытия крыши металлочерепицей, можно осуществить эту работу самому, заметно сэкономив при этом. Нелишним будет отметить, что стоимость монтажных работ составляет более трети от общих расходов на обустройство кровли.

Состав и устройство металлочерепичного кровельного покрытия

Укладка металлочерепицы на кровлю представляет собой процесс монтажа многослойной конструкции, состоящей из следующих частей:

• Пароизоляционный слой, представленный пленкой, пропускающей пар, но блокирующей конденсат и воду, чтобы не дать намокнуть утеплителю. Укладка пароизоляционной пленки производится на нижнюю поверхность стропил, после чего осуществляется ее закрепление посредством строительного степлера.
• Стропила, от количества и прочности которых во многом зависит надёжность кровельного покрытия в целом. Следует точно просчитать места крепления стропил и расстояние между ними, а затем аккуратно произвести их установку.
• Слой утеплительного материала, который крепится между стропильными ногами конструкции. По этой причине ширина утеплителя должна учитываться при обустройстве стропильного каркаса.
• Гидроизоляционный слой, материал которого укладывается поверх стропил и защищает деревянные каркасные конструкции от воздействия влаги или конденсата.
• Обрешетка, служащая для последующей укладки металлочерепицы. Её функция состоит в равномерном распределении веса кровельного покрытия.
• Металлочерепица, укладываемая поверх обрешеточной конструкции, с последующей фиксацией посредством самонарезающих шурупов.

Следует отметить, что металлочерепичное кровельное покрытие может быть двух типов: холодным и тёплым. В составе холодной крыши отсутствуют пароизоляционный и термоизоляционный слои. Естественно, что такая кровля обойдётся значительно дешевле, однако при этом варианте обогрев мансарды и верхнего этажа будет представлять значительные сложности. Поэтому, если стоит вопрос, как покрыть мансардную крышу металлочерепицей, лучше воспользоваться тёплым вариантом кровельного покрытия.

Этапы и порядок монтажа кровли из металлочерепицы своими руками

Чтобы обеспечить надежность и долгий срок службы металлочерепичной кровли, необходимо вначале подробно изучить особенности и правила монтажных работ, а затем придерживаться их в процессе установки.

Если разобрать подробно вопрос, как правильно крыть крышу металлочерепицей – пошаговая инструкция по данной работе заключается в следующем:

1. Обустройство стропильных сооружений. Стропильный каркас может быть металлическим, но чаще изготавливается из древесины хвойных деревьев, которую пропитывают антисептиком и антипиреном. Вначале устанавливается опорный брус мауэрлата, который фиксируют посредством анкерных болтов либо металлических шпилек, вмонтированных в бетон. Далее производится монтаж затяжек из бруса, закрепляющих мауэрлат, на расстоянии в 1-1,2 метра друг от друга. После этого монтируются вертикальные стойки посередине каждой из затяжек, с промежутками в 1-1,2 метра, используя для них временные подпорки. Затем сверху на стойки укладывается коньковый брус, на который далее крепятся стропильные ноги. Расстояние между стропилами может быть различным, обычно от 60 до 120 сантиметров, и зависит от тяжести крыши, толщины самих стропил и ширины утеплителя.
2. Покрытие стропил слоем гидроизоляционного материала, который укладывается горизонтально, с некоторым провисанием и без натяжки, во избежание прорыва под тяжестью воды. Крепление гидроизоляционного материала осуществляется непосредственно к стропилам, посредством скоб или нержавеющих гвоздей с широкой шляпкой.
3. Монтаж обрешетки, для сооружения которой используются деревянные рейки толщиной примерно в 3 сантиметра, либо листы влагостойкой фанеры. Промежутки между обрешеточными элементами также могут разниться в зависимости от веса и крутизны кровли – для более пологих крыш это расстояние должно быть меньше, а сама обрешетка прочнее.
4. Установка карнизной планки, для закрепления которой в районе карниза кровли к торцам стропил монтируется лобовая доска. Карнизная планка укладывается сверху на лобовую доску и фиксируется посредством оцинкованных гвоздей.
5. Монтаж пароизоляционного слоя, который затем покрывается слоем термоизоляции. Пароизоляционный материал укладывается на нижнюю поверхность стропильных ног, а последующая укладка утеплителя осуществляется между элементами стропил. В качестве термоизоляционного материала могут быть использованы минеральная вата, стекловата, пенополиуретан, пенопласт и т. д.
6. Установка доборных элементов ендов, крепление которых производится к конструкции обрешётки.
7. Настил самого металлочерепичного покрытия. Данный процесс также включает несколько этапов. Во-первых, если это необходимо, осуществляется разрезка листов металлочерепицы для соответствия покрываемой поверхности. Затем производится выкладка нижнего ряда листов, нахлестом в 10-20 сантиметров. Далее укладываются последующие ряды. Стыковые участки между листами желательно обработать герметиком, для предотвращения протеканий воды. Все листы металлочерепицы закрепляются посредством оцинкованных самонарезающих шурупов с прессшайбой.
8. После завершения работ по укладке основной части кровельной конструкции производится установка коньковых, торцевых и прочих доборных элементов, а также монтаж водосточной системы крыши.

Как крыть кровлю на различные типах крыши

Хотя в целом работы по монтажу металлочерепичного покрытия имеют много общего независимо от конструкции крыши, тем не менее, для тех или иных разновидностей крыш этот процесс может иметь определённые отличия и нюансы. Например, для того, кто собирается обустроить кровлю четырехскатной крыши металлочерепицей, либо задумался о том, как покрыть ломаную крышу металлочерепицей, важно изучить некоторые дополнительные особенности в данном деле, прежде чем браться за работу. Иначе в процессе монтажа и дальнейшей эксплуатации можно столкнуться с довольно значительными проблемами и непредвиденными ситуациями.

Классическими и наиболее простыми вариантами устройства крыши являются односкатные и двухскатные конструкции. При поиске решения, как покрыть двухскатную крышу металлочерепицей своими руками, достаточно просто придерживаться общего плана работ, изложенного выше. Ещё более прост ответ на вопрос, как покрыть односкатную крышу металлочерепицей. В этом случае нет необходимости обустраивать конек и ендовы, и всё, что требуется – это непосредственно работы по монтажу самой кровли. Нужно лишь помнить, что односкатные крыши могут быть с чердаком или без, и подобно другим кровлям, их можно обустроить либо в утеплённом, либо в холодном варианте.

Несколько большую сложность представляет обустройство многоскатных кровель, а также крыш со сложной конструкцией. Сюда можно отнести, например, покрытие кровли ломаной крыши металлочерепицей. Ломаные крыши могут иметь различное количество продолжающих друг друга скатов, увеличивая внутреннее пространство и комфортность жилого помещения в целом. Процесс обустройства ломаной крыши из металлочерепицы своими руками в целом такой же, как и обычных крыш, однако дополнительно требуется закрыть стыковые участки, которые могут пропускать воду во время осадков. Гидроизоляция в этом случае укладывается вдоль скатов, и таким же образом можно установить утеплительный материал и обрешетку.

В случае обустройства сложных кровель с четырьмя или более скатами рекомендуется применение специальных стальных элементов, поддерживающих стропила и сохраняющих их расположение в неизменном состоянии. Использование прочных стальных опор желательно также для наиболее нагруженных коньковых балок. Следует учесть, что четырёхскатные крыши отличаются от двухскатных отсутствием фронтонов, вместо которых монтируются дополнительные треугольные скаты на торцевых участках. Подобного рода конструкции сложнее для монтажа, однако характеризуются большей надёжностью и прочностью.

Наконец, следует учесть, что возведение крыши своими руками может обусловить применение строителями нестандартных решений и замыслов, практический выбор которых всегда зависит от той или иной конкретной ситуации.

Как крыть крышу металлочерепицей: кроем двухскатную и четырехскатную кровлю своими руками, как правильно крыть, пошаговая инструкция

Источник: kryshadoma.com

Пошаговая инструкция по монтажу металлочерепицы по специальной технологии от А до Я

Металлочерепица – это кровельный материал, имеющий форму профилированных стальных листов с полимерным покрытием. Применяется для покрытия крыш с углом больше 14 градусов.

Внешне она похожа на классическую керамическую черепицу, но превосходит ее по надежности и простоте установки. В этой статье мы рассмотрели, что лучше, мягкая кровля или металлочерепица?

Материал устойчив к перепадам температуры и к другим негативным климатическим воздействиям. Главным его недостатком являются низкие звукоизоляционные характеристики, но он устраняется при правильном проведении работ.

В этой статье вы узнаете, как сделать крышу из металлочерепицы своими руками, пошагово от А до Я. Если вы не знаете, как выбрать металлическую черепицу, то читайте эту статью.

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):

• Вычисляется площадь каждого ската.
• Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
• Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
• Подсчитывается количество листов в ряду.
• Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

• Шуруповерт.
• Рейка.
• Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
• Строительный степлер.
• Рулетка и маркер.
• Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

Крепление и укладка металлочерепицы — шаг за шагом

Как крыть крышу металлочерепицей своими руками? Металлочерепица прикрепляется к обрешетке на саморезы с прокладкой из этилен-пропиленового каучука, которая обеспечивает гидроизоляцию участков крепежа.

Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.

Саморезы нужно закручивать с оптимальной силой.

Если сила крепления будет недостаточной, то влага будет попадать под шляпку и вызывать ее коррозию. Если закрутить саморезы слишком сильно, то прокладка деформируется, что нарушит ее герметичность.

1. Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
2. Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
3. При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
4. Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
5. Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Металлочерепица — монтаж своими руками+инструкция

Теперь вы знаете, как правильно класть металлочерепицу и мы предлагаем вам ознакомиться с самым главным — инструкция по монтажу металлочерепицы.

Монтаж металлочерепицы — пошаговая инструкция

Как правильно покрыть крышу металлочерепицей своими руками? Первым шагом является обустройство стропильной системы.

Именно на ней будут закрепляться все прочие элементы кровли. Система сооружается из деревянных балок, при этом их размер превосходит габариты брусков обрешетки.

Самыми главными элементами стропил являются:

• Мауэрлат. Это точка опоры конструкции.
• Стропильные ноги. Они держат на себе обрешетку и опираются на мауэрлат.
• Стойки. Усиливают опору стропильных ног.

Крепление стропил к стене осуществляется с помощью так называемых шинок. Это полоски из металла, которые связывают две конструкции гвоздями или саморезами.

Далее устанавливаются основные изолирующие слои: утеплитель, паро- и гидроизоляция. Гидроизоляционная пленка или мембрана накладывается на стропильную систему и скрепляется с ней степлером. Теплоизоляция размещается в ячейках, образуемых пересечениями стропильных балок, и фиксируется с помощью проведенных наперекрест шнуров в нижней плоскости стропил.

После завершения монтажа защитных конструкций можно приступить к установке обрешетки, на которую, в последствии, мы будем укладывать кровельное покрытие. Она накладывается поверх стропил и гидроизоляционного слоя и прикрепляется на саморезы к этим конструкциям.

Установка металлочерепицы своими руками:

1. К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
2. При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
3. Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.
4. Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки. Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

схема укладки металлочерепицы

Укладка металлочерепицы вокруг дымохода требует дополнительной осторожности. Во-первых, его необходимо предварительно отштукатурить. Во-вторых, вокруг него нужно установить доски, прикрепляемые к обрешетке. В-третьих, черепица обрезается на 15 сантиметров со всех сторон, выходящих на дымоход.

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

• Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
• Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
• Уголки и ендовы. Они защищают все угловые конструкции кровли.
• Отливы. Используются для перенаправления потоков дождевой и талой воды.
• Конек.

Советы мастеров

• Расстояние между балками стропильного каркаса должно составлять не более 60-90 сантиметров, иначе конструкция кровли может просесть.
• При выполнении работ нужно надевать обувь на мягкой подошве и передвигаться по черепице, наступая в ее нижние прогибы. Это позволит предотвратить продавливание материала.
• Отсутствие контактов между защитными слоями важно не только для обеспечения вентиляции, но для предотвращения их механических повреждений при трении.
• Для обеспечения дополнительной вентиляции можно обустроить слуховые окна в чердачном помещении.
• Для ровной установки всех продолговатых доборных элементов нужно протягивать нитку и закреплять ее между двумя уже установленными конструкциями.

Так выглядит технология укладки металлочерепицы на крышу. Данный материал имеет примерный срок службы около 50 лет, но без необходимости проведения ремонтных работ эксплуатация будет проходить только при правильном выполнении монтажа.

Важно правильно рассчитать расход материала, для это надо знать размеры покрытия, а также все размерности и пропорции. Даже незначительные отклонения от требуемых показателей могут привести к сокращению эксплуатационного срока на порядок.

Кровля из металлочерепицы — монтаж и пошаговая инструкция укладки покрытия своими руками

Источник: expert-dacha.pro

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок

Металлочерепица появилась на рынке строительных материалов относительно недавно. Однако сразу же она завоевала огромную популярность у частных застройщиков. И неудивительно. Помимо просто замечательных рабочих характеристик, этот материал отличается еще и несложностью монтажа. О том, как покрыть крышу металлочерепицей своими руками, и поговорим в этой статье. Но для начала посмотрим, какими достоинствами и недостатками обладает этот материал.

Что представляет собой металлочерепица

Металлочерепица представляет собой стальные листы, оцинкованные и покрытые полимерным защитным составом. Называется так этот материал из-за своей характерной формы. Штампуются листы на заводе таким образом, что издалека они выглядят, как хорошо известный всем дорогой и престижный кровельный материал – глиняная черепица. Поэтому смотрится крыша очень презентабельно. Стандартный лист имеет размеры 110 х 118 см.

Краткий обзор достоинств и недостатков металлочерепицы

Как правильно покрыть крышу металлочерепицей, в подробностях разберем чуть ниже. Сейчас же посмотрим, какими достоинствами и недостатками отличается этот материал. К его плюсам относятся:

• Эстетическая привлекательность. Листы металлочерепицы окрашиваются обычно в сочные яркие цвета. Поэтому крыша, покрытая ими, выглядит красиво и современно.
• Долговечность. Поскольку листы защищены от коррозии двумя защитными слоями – цинковым и полимерным, прослужить такая кровля может не одно десятилетие.
• Простота монтажа. Вопрос о том, как покрыть крышу металлочерепицей, совершенно несложный. Установить листы сможет любой домашний мастер. Монтаж может быть произведен в короткие сроки.
• Невысокая стоимость. По сравнению с другими кровельными материалами, за исключением разве что профлиста, стоит металлочерепица очень дешево.

Недостатков у этого материала практически нет. К некоторым минусам можно отнести то, что при возникновении царапин на поверхности листов может появиться ржавчина. Кроме того, металлочерепица – материал довольно-таки «шумный». Во время дождя стук капель по крыше (при отсутствии утепления) хорошо слышен в комнатах дома.

Как выбрать металлочерепицу

Давайте рассмотрим, как покрыть крышу дома металлочерепицей таким образом, чтобы она прослужила максимально долго. При выборе прежде всего следует обращать внимание на вид полимерного покрытия, а также его толщину. Металлочерепица может быть покрыта полиэстером, матовым или глянцевым, толщиной от 25 до 35 мкм. Основными достоинствами этого вида покрытия являются невысокая цена и устойчивость к воздействию неблагоприятных факторов внешней среды. Матовая металлочерепица выглядит несколько эстетичнее глянцевой, более реалистично имитируя натуральный материал. Недостатком полиэстерового покрытия считается не слишком хорошая устойчивость к механическим воздействиям.

Выпускаются также листы, покрытые пластизолом. Этот материал изготавливается на основе хорошо известного всем поливинилхлорида. Это самое толстое покрытие из всех (100-200 мкм). Основным его отличительным признаком является тисненая поверхность. К плюсам этого покрытия можно отнести высокую степень износостойкости. Поцарапать лист, защищенный этой разновидностью полимера, чрезвычайно сложно. Минусом его является низкая устойчивость к повышенным температурам. Поэтому, к примеру, если вы задались вопросом о том, как покрыть крышу металлочерепицей в доме, построенном в районе с жарким климатом, материал с этим видом покрытия приобретать не стоит.

Еще один вид полимерной защиты металлочерепицы – пурал (пленка, изготовленная на основе полиуретана). Толщина слоя обычно равна 5 мкм. Этот материал царапается меньше полиэстера, и при этом, в отличие от пластизола, отлично переносит повышенные температуры. Помимо этого, он совершенно не выгорает на солнце. Недостатком его считается не слишком хорошая устойчивость к пластическим деформациям. То есть при монтаже гнуть такие листы нужно максимально аккуратно.

Последний вид покрытия – PVDF – представляет собой смесь поливинилфторида и акрила. Толщина этого защитного слоя составляет обычно 27 мкм. Листы, покрытые им, отличаются глянцевым цветом «металлик». Это покрытие самое долговечное из всех. К его плюсам можно также отнести максимальную устойчивость к воздействию ультрафиолета и появлению царапин. Очень интересной особенностью PVDF-покрытия является его способность к самоочищению во время дождя. Специалисты рекомендуют использовать такие листы в агрессивной среде. Например, для покрытия крыш домов, расположенных на морском побережье.

Особенности устройства стропильной системы под металлочерепицу

Прежде чем начинать выяснять, как самостоятельно покрыть крышу металлочерепицей, следует разобраться с тем, какой должна быть при этом конструкция стропильной системы. Основания под стандартные листы устанавливают с шагом в 60 см. Обрешетку можно использовать сплошную или располагать элементы таким образом, чтобы они совпадали с шагом волны листов. Все элементы стропильной системы следует промазать антисептическим составом. Кроме того, их обрабатывают средством, повышающим огнестойкость дерева.

Как покрыть двухскатную кровлю

Для начала давайте рассмотрим, как покрыть двускатную крышу металлочерепицей. Этот вид кровли относится к одному из самых простых конструктивно. Состоит такая крыша из двух скатов, расположенных под определенным углом к горизонту. Для металлочерепицы он должен составлять минимум 11 градусов.

При устройстве кровли любой конструкции под рассматриваемый кровельный материал обязательно следует монтировать гидроизоляционный слой. Пленку крепят на стропила с некоторым провисом. Полосы мембраны располагают горизонтально, с нахлестом в 10 см. Далее поверх пленки на стропильные основы набивается обрешетка. Под металлочерепицу используют узкие доски (100 х 30 мм).

Так как покрыть крышу металлочерепицей своими руками, если она состоит из двух скатов? Листы крепятся к обрешетке специальными кровельными саморезами (4,8 х 28 мм). Каждый крепежный элемент должен иметь прокладку из ЭПДМ-резины. Необходимо приобретать саморезы, цвет шляпок которых соответствует цвету листов. Вкручивать их следует шуруповертом таким образом, чтобы они плотно прижимали материал к обрешетке, но не слишком сильно давили на прокладку и не деформировали металл.

Начинают монтаж на двускатной кровле с торца и от карнизной доски. Устанавливать элементы можно как справа налево, так и наоборот. Выравнивание производят по карнизу, а не по торцу.

Крепление выполняют по продольной волне через одну поперечную в местах расположения обрешетки. На каждом листе слева находится капиллярная канавка. При монтаже она накрывается следующим листом. Крепление в месте нахлеста выполняется саморезами в двух местах – под волной и на ней. Нижний край листа должен выступать вниз за карнизную доску на 40 см.

Порядок монтажа листов

Как правильно покрыть крышу металлочерепицей, а вернее, каков порядок действий при обшивке? Монтаж производится в несколько шагов.

1. Лист поднимают на крышу и крепят у карниза. При этом временно фиксируют его и у конька.
2. Далее лист немного приподнимают и укладывают под него второй.
3. Соединяют их, вкручивают саморезы вдоль нахлеста снизу вверх.
4. После установки двух-трех листов временный саморез у конька можно будет выкрутить.
5. Полученный блок листов тщательно выравнивают по карнизу.
6. В том случае, если длины одного листа не хватит для того, чтобы покрыть весь скат, монтируют второй ряд. Ширина горизонтального нахлеста при этом должна составлять не менее 10 см. Установите два листа нижнего ряда, далее прикрепите один верхнего. После этого смонтируйте третий лист первого ряда и второй второго, далее – четвертый первого и третий второго и т. д. Крепят листы друг над другом без разбежки.
7. При помощи оцинкованных саморезов по верхней волне крепят ендовы (шаг 20-30 см).
8. К обрешетке крепят коньковый элемент (через одну вертикальную волну). Между планкой и коньком предварительно прокладывают специальный уплотнитель.

Особенности монтажа металлочерепицы на ломаной кровле

Ломаная двускатная кровля – еще один популярный вид крыши. Обычно ее устраивают в том случае, если хотят оборудовать под ней жилую мансарду. Далее давайте рассмотрим, как покрыть ломаную крышу металлочерепицей.

В этом случае монтаж листов выполняется в том же порядке. В месте излома кровли устанавливается специальный наружный уголок. Монтаж его производится так же, как и установка коньковой планки, через одну вертикальную волну. Уголковый элемент крепится под верхним листом и над нижним. Между верхним листом и уголком прокладывается уплотнитель.

Мансардные окна

Как покрыть крышу металлочерепицей своими руками, вы теперь знаете. Как видите, положить листы на обрешетку несложно. Несколько сложнее состыковать их с разного рода элементами конструкции кровли. К примеру, с фартуком мансардных окон. К проему в этом случае лист может подойти как удачной фазой волны, так и неудачной. Однако обычно окно можно сдвигать вверх или вниз. Поэтому просто поэкспериментируйте с целью обеспечения наиболее плотной стыковки нижнего фартука окна с листами кровельного материала.

Как следует обращаться с листами металлочерепицы

Таким образом, мы с вами выяснили, как покрыть мансардную крышу металлочерепицей и как обшить двускатную. Теперь давайте посмотрим, как следует обращаться с листами самого этого кровельного материала. Привезенную металлочерепицу следует разложить в стопки так, как листы будут располагаться по рядам. При монтаже ходить по кровле следует в мягких тапочках, чтобы не повредить полимерное покрытие.

Как резать металлочерепицу

Вопрос о том, как покрыть крышу металлочерепицей своими руками, сводится не только к правилам установки листов, но и к тому, как нужно их резать. При раскрое нельзя использовать болгарку, поскольку это может привести к порче полимерного покрытия. Резать листы можно или электрическими ножницами, или ножницами по металлу. Выполнять раскрой следует только в рукавицах и защитных очках.

Монтаж листов металлочерепицы должен выполняться достаточно аккуратно. Это правило действует и при креплении их на крышу, и при раскрое. Постарайтесь не повредить полимерное и цинковое покрытия материала – и ваша кровля прослужит вам долго.

Как покрыть крышу металлочерепицей своими руками и не допустить ошибок

правила, инструкция, варианты видео монтажа

На сегодняшний день потребителю предоставляется большой ассортимент кровельных материалов. Самым популярным и доступным покрытием для крыш является металлочерепица. Основные преимущества: практичность в эксплуатации, быстрота и легкость монтажа.

Чтобы самостоятельно произвести монтаж металлочерепицы – помощником в работе станет ниже представленная инструкция.

Необходимые инструменты и материалы

Для самостоятельного выполнения монтажа потребуются несколько видов инструментов.

1. Электрический лобзик (с пилкой для металла), или ножницы по металлу (можно с электроприводом), или дисковая пила (с победитовым диском). Любой из инструментов подходит для разрезания листов металлочерепицы.
2. Шурупповерт с регулировкой оборотов мощности.
3. Рулетка.
4. Прямая длинная рейка или отрезок CD-профиля для гипсокартона.
5. Строительный карандаш или маркер, для разметки.
6. Пистолет, с силиконовым герметиком.

Совет! Применение «болгарки» для резки листов металлочерепицы с помощью абразивного круга – запрещено. Этот инструмент, во время разрезания палит металлическую основу кровельного материала, которая со временем ржавеет. Однако инструмент может пригодиться для прорезания стробы в стене, под установку внутренней планки примыкания.

Перечень, основных комплектующих деталей для качественного и практичного создания кровли, не считая листов металлочерепицы:

1. Плоская или полукруглая коньковая планка. При выборе полукруглого элемента понадобится монтаж заглушки для коньковой планки.
2. Торцевые и карнизные планки.
3. Разжелобки, внешние и внутренние ендовы.
4. Примыкающие планки.
5. Профилированный и универсальный уплотнители.
6. Вентиляционные трубы.
7. Выходы под вентиляцию.
8. Выходы под антенну.
9. Выход под трубу дымохода.
10. Кровельные саморезы.

Цвет головок, которых, совпадает с окрашенным покрытием металлочерепицы. Саморез представляет собой, шуруп с резиновой прокладкой-шайбой, которая служит для герметизации отверстий в местах крепежа.

Совет! Чтобы срок эксплуатации крепежа соответствовал сроку службы кровельного покрытия, рекомендуется выбирать качественные шурупы от фирменных производителей.

Перечень и количество комплектующих элементов для монтажа кровли, зависит от проектирования крыши.

Этапы работ

Для осуществления работы по покрытию крыши кровельным материалом, следует соблюдать все требования инструкции по монтажу металлочерепицы. Согласно разработанной схеме проекта, основой возведения и каркасом, является стропильная система.

Основные параметры возведенного каркаса:

1. Правильность горизонта карниза и конька.
2. В одной ли плоскости находятся формы скатов.

Для выявления недостатков проводятся контрольные замеры. Если обнаружены погрешности, то их можно устранить с помощью наращивания или добавления элементов.

После проверки и устранения дефектов стропильной системы, можно приступать к монтажу кровельного покрытия.

По инструкционной рекомендации, монтаж металлочерепицы выполняется после некоторых действий:

1. Расчета расходного материала (утеплитель, гидроизоляция, комплектующие элементы, сама металлочерепица и количество саморезов).
2. Монтажа лобовой и карнизной доски, на которую, непосредственно крепятся крючки под водосточные желоба.
3. Подшивка карниза крыши;
4. Монтаж гидроизоляции и возведение кронообрешетки.
5. Усиленное строительство обрешетки в наиболее уязвимых местах (на пересечении скатов, в области выхода дымоходной трубы и пр.).
6. Установка карнизной планки.
7. Установка фартуков и внутренних ендов.
8. Укладка листов металлочерепицы.
9. Установка коньковой, а затем и торцевой планок.
10. Монтирование наружных ендов, капельников (фартуков), монтаж внешних примыкающих планок.
11. Монтирование по проектной схеме аксессуаров (кровельных лестниц, вентиляционных и антенных выходов, установка устройства снегодержателей и пр.).
12. Монтирование водоотвода с крыши;
13. Очистка кровельного покрытия после ремонта и его подкраска.

Расчет количества расходного материала

Схема расчета количества металлочерепицы

Для расчета расходного материала проводятся измерения кровли. Данными для вычисления являются, длина и ширина скатов, а также общая площадь кровли.

Чтобы провести расчет по количеству кровельного материала, нужно знать основной параметр рабочей ширины одного листа. В основном, большая часть производителей металлочерепицы изготавливают лист с рабочей шириной; 110 см или 1,1 метра.

Полезная информация! Зная стандартную ширину листа и длину ската крыши, можно легко рассчитать количество листов металлочерепицы, которая укладывается в длину. К примеру, если длина ската 7-метров, то потребуется 7-листов(7-метров разделить на ширину 1,1, а полученную цифру округляем в большую сторону).

Как сказано в «инструкции по монтажу металлочерепицы» — укладка листов может осуществляться не только в один, а и в несколько рядов. Производитель может изготовить листы металлочерепицы под заказ, но длиной не более 8-метров, такая длина листов используется в работе очень редко.

Такая длина листа неудобна для транспортировки и разгрузки. Очень велик риск, повреждения листа черепицы во время монтажа, так как работать, с такой длинной листа на крыше очень сложно.

Для удобства монтажа, производители советуют использовать длину листа металлочерепицы не больше 4 или 4,5 метров.

Чтобы рассчитать количество материала гидроизоляции и теплоизоляции, требуется знание объема площади кровли. Следует знать, что укладка мембраны гидроизоляции монтируется не внатяжку, а свободно. В местах стыкования полотнищ делается нахлест в ширину 20 см.

Расчет саморезов происходит за счет рекомендованного производителем количества винтов на один квадратный метр металлочерепицы и равняется 8 шт. на 1-м/кВ. Такое количество шурупов вкручивается на один погонный метр коньковой, торцевой или карнизной планок.

Установка лобовой и карнизной доски

Для дополнительной жесткости конструкции применяются такие элементы, как лобовая и карнизная доски. На торцы стропильных ног крепится лобовая доска.

Карнизная доска прикрепляется в заранее проделанные отверстия – пазы, которые расположены на самих стропилах. Если применяются длинные крюки для крепежа водоотводных желобов, то на карнизной доске делаются пазы для их укрепления. Если используется короткие крюки, то они крепятся на лобовую доску. В этом случае монтаж карнизной доски необязателен.

Этапы работы по укреплению удлиненных крюков

Длинные крюки зарекомендовали себя, как максимально надежные крепления для желобов, за счет этого они чаще используются. Крюки устанавливаются в пазы на карнизной доске или на стропила. Расстояние между стропилами крыши может колебаться от 60 см. и до 90 см. Шаг монтируемых крюков равен шагу расположенных стропил. Не рекомендуется увеличивать расстояние между креплениями крюков, так как это может привести к неисправности желоба во время снеговой нагрузки или большого потока воды.

1. Для быстрого отвода воды с кровли рекомендуется устанавливать желоба под небольшим уклоном.
2. Угол наклона крыши должен быть не меньше 5 мм на каждый погонный метр желоба.
3. Чтобы добиться необходимого угла наклона крыши, крюки с вертикальным смещением устанавливают на карнизную доску.
4. Чтобы рассчитать величину смещения используется формула H = 0.005 x L, где буква L обозначает расстояние между изначальным и окончательным крюком.
5. На изначальном этапе работы первый и последний крюк крепится со смещением, рассчитанным по формуле. После, между ними натягивается маркировочный шнур. Линия шнура показывает, как нужно монтировать остальные промежуточные крюки.

Подшивка карниза

После установки крюков, следующим этапом работы будет подшивка карниза. В инструкции по монтажу металлочерепицы рекомендуется использовать из той же серии специальный металлопрофиль, имеющий такое же покрытие и цвет, как и основной материал кровли.

Можно подшивать карнизы досками или пластиковой вагонкой, но со стороны, крыша будет выглядеть недостаточно эстетично.

Чтобы произвести подшивку карниза следует сделать обрешетку, на которую будет крепиться кровельный материал. Для монтажа обрешетки нужно, под лобовую доску в горизонтальном направлении прикрепить длинную планку, а затем набить, поперечны бруски.

Совет! Оставляя зазоры между слоев кровельного материала, автоматически обеспечивается вентиляция кровельного пространства. Еще как вариант, можно создать большой зазор между, подшивай и стеной. Для защиты кровли от насекомых и птиц, проникающих внутрь, на зазоры монтируется мелкая решетка.

Устройство гидроизоляции

При укладке утеплителя, ширина теплоизоляции может не совпадать с шириной стропил. Если утеплитель одинаковой ширины со стропилами, то вдоль них рекомендуется набивать контррейку. Если же теплоизоляция тоньше, то рейка не понадобится. За счет зазора между утеплителем и гидроизоляционной пленкой образуется воздушная подушка, которая обеспечивает вентиляцию слоя утеплителя. Для контррейки применяется планка толщиной в 5 см.

Гидроизоляцию кровли, укладывают поперек стропил. От угла ската крыши зависит нахлест гидроизоляционных полотнищ. При наклоне крыши с углом в 30 градусов нахлест делается 20 см, если наклон больше соответственно и нахлест тоже.

Важно! При укладке гидробарьера на стропила, натяжка материала запрещена. Гидроизоляционная пленка должна лежать свободно с небольшим провисанием.

В случае использования «дышащей» мембраны зазор между утеплителем и гидробарьером не нужен.

Строительство обрешетки

Для строительства обрешетки понадобятся обрезные брусья с сечением 5?5 или 5?6 см. Обрешетка начинается от конька скатной крыши. К бревнам стропил в горизонтальном направлении крепится планка с сечением до 6 см.

Один шаг обрешетки — расстояние между первым и последним брусом стропил. Шаг рассчитывается в зависимости от параметров листа металлочерепицы. Стандартный размер шага может колебаться от 50 см и до 1 метра. Расстояние между первым и вторым брусом должно быть немного меньше, чем у последующих и равняется примерно 25—30 см.

Можно набить широкую доску на карниз, а затем прикрепить к ней уравнительную рейку.

Сплошная обрешетка делается в наиболее уязвимых местах кровли:

1. В местах пересечения ската при появлении внутренних углов.
2. На местах выхода труб вентиляции, дымохода, антенн и др.
3. На местах установки аксессуаров (лестницы, снегодержателей и пр.).
4. Выполняется усиление обрешетки с двух сторон коньковой планки.

Монтаж планки карнизной

Для крепления водосточной трубы устанавливается планка поверх крюков. Планка изготавливается из металлического профиля из оцинкованной стали толщиной 0,4—0,5 мм, и монтируется внатяжку. Планка, крепится при помощи гвоздей с примерным шагом 30—35 мм.

Ендовы устанавливаются во внутренние углы кровли. При помощи саморезов планка крепится к сплошной обрешетке. Внутренние фартуки укладываются с нахлестом в 10 см. В местах выхода труб дымохода внутренние ендовы устанавливаются непосредственно перед монтажом металлочерепицы.

В инструкции по монтажу металлочерепицы рекомендуется такой порядок работ:

1. Подобрать соответствующие по размеру планки примыкания.
2. Прорезать штробу на поверхности дымоходной трубы с помощью болгарки.
3. На поверхность трубы вывести гидроизоляционную пленку и закрепить ее с помощью клейкой ленты. Главным параметром этого вида работ является термостойкая гидроизоляция.
4. Край планки примыкания вставляется в заранее заполненную силиконовым герметиком, штробу.
5. Саморезами укрепить планку.
6. Установить внутреннею ендову со всех сторон дымоходной трубы.
7. Смонтировать «галстук» и направить его конец к ближайшему фартуку или к водосточному желобу.

Совет! Штробу нужно бить непосредственно в камень кладки стены, а не в меж — каменный шов. Штроба глубиной не менее 1,5 см прорезается горизонтально под уклоном по направлению вверх.

Укладка листов металлочерепицы

По завершении подготовительных работ можно приступать к монтажу кровельного покрытия. На примере двускатной крыши рассмотрим укладку листов металлочерепицы. Можно производить монтаж листов с любого конца крыши.

Если монтаж крыши начинается с правого торца, то нахлест листов будет формироваться за счет последующего листа перекрытия с последней волной предыдущего. Если с левого, то последующий лист подсовывается под низ предыдущего. Направление укладки металлочерепицы определяют монтажники, которые будут следить за достаточным нахлестом материала.

Легче всего произвести укладку черепицы в один ряд. Для избегания перекосов, листы сразу не крепятся, а наживляются саморезом между собой.

Первый лист ложится на обрешетку с выступом нижнего края на 40—50 мм за край карниза, но не прикручивается. После укладывается второй лист под первый с боковым продольным нахлестом. Контролируя величину зазоров на продольных волнах стыка, добиваемся плотного и точного стыкования листов.

Следующие листы соединяются с первыми при помощи саморезов вдоль продольного нахлеста. Начинать укладку листов нужно от карниза и постепенно продвигаться вверх к коньку.

Таким образом, устанавливаются четыре листа создающие блок. Затем блок выравнивается по карнизу (выступ правого и левого угла листа должен быть одинаковым, около 40—45 мм). Такая схема укладки металлочерепицы выполняется на скатах крыши — небольшой длинны.

Многорядная укладка металлочерепицы происходит немного по-другому. Аналогично собираются в блок первые два листа, затем третий лист крепится над первым, а четвертый выше второго.

При укладке металлочерепицы на скат треугольной формы — монтаж листов начинается с центра ската крыши.

Монтаж треугольных скатов в первую очередь сопровождается правильным направлением листов металлочерепицы. Для точной работы делается разметка прямого угла между карнизом и коньком.

Чтобы сделать монтаж металлочерепицы на треугольных скатах крыши, понадобится установка дополнительных брусков, которые монтируются по обе стороны хребта, по продольным линиям перегиба крыши. Затем устанавливается карнизная доска и создается обрешетка. Монтаж черепицы начинается от линии оси или от края.

По карнизной доске выравнивается нижний лист. Расстояние между угловыми листами с двух сторон от хребта не должно быть больше 10 см.

Общие правила, которые требуется выполнять при монтаже металлочерепицы

1. Саморезы закручиваются ниже на 10—15 мм от линии штамповки, между гребнями в местах касания с обрешеткой.
2. В ветреную погоду, большую нагрузку испытывает край покрытия, поэтому во время крепления к обрешетке, Саморезы ввинчиваются над ступенькой металлочерепицы и через одну волну.
3. На основном объеме кровельного покрытия, Саморезы вкручиваются на минимальном расстоянии от рельефной ступени металлочерепицы. Сами крепления будут не заметны, потому что головки саморезов находятся в тени такой ступени.
4. В местах образования нахлеста смещаются центры крепления на 3—5 мм, что обеспечивает надежность прижатия материала к обрешетке без повреждений и деформации.

Совет! В рекомендационной инструкции по монтажу металлочерепицы — говорится о легкости повреждения, при неправильном и неаккуратном обращении с материалом. В связи с этим рекомендуется передвигаться, по монтируемым листам кровли из металлочерепицы очень осторожно, наступая в места планок обрешетки и только в прогибы волн.

Монтаж коньковых и торцевых планок

Карнизная, как и торцевая планки являются важными элементами в обустройстве кровли. Они выполняют не только защитную функцию, но и представлены как декоративные элементы, облагородившие внешний вид кровли.

Карнизная планка — продолговатый элемент с аналогичным покрытием, как и основное покрытие кровли. Основной функцией является защита лобовой карнизной доски от влаги при атмосферных осадках, и оберегание всего подкровельного пространства от влажного воздуха.

Поверх планок выводится гидроизоляционная пленка, которая в свою очередь, скрывается готовым элементом.

Основные правила монтажа:

1. Монтаж планки проводится в направлении от карниза к коньку.
2. Планка крепится непосредственно саморезами, с шагом расположения 500 мм.
3. При стыковке планок внахлест составляет 10 см.
4. Монтаж торцевой планки создается для перекрывания верхнего гребня волны металлочерепицы и защиты покрытия от попадания воды.

Коньковая планка может быть плоской или полукруглой. Крепление коньковой планки производится за счет вкручивания саморезов с шагом 20—30 см в верхнюю волну. Выравнивание планки по шнуровой линии предотвращает ее перекос.

При выборе полукруглой коньковой планки на торцы устанавливаются пластмассовые заглушки. Стык между коньковой планкой и кровельным покрытием тщательно герметизируется.

Монтаж верхних ендов и наружных фартуков

Ендова — элемент кровли, который находится на стыке скатов крыши. Функцией ендовы считается отвод воды. Этот элемент очень чувствителен к воде, поэтому к установке и герметизации фартука следует подходить серьезно.

Монтаж ендовы:

1. Под установку наружных ендов, выполняется сплошная обрешетка под нижнюю планку. По обе стороны стыка скатов монтируется настил из реек в 300 мм на каждую из сторон.
2. Поверх досок укладывается гидробарьер. В качестве гидроизоляции может быть ендовой ковер, представляющий собой нетканое полотно, пропитанное битумом. Крепится при помощи гвоздей с шагом 20 см.
3. Монтаж нижней планки производится за счет крепления саморезами к обрешетке с 30-сантиметровым шагом.
4. Между нижней планкой и металлочерепицей укладывается пористый утеплитель.
5. Места для крепления ендов выбираются очень тщательно, чтобы не повредить центральную часть желоба. В этом случае рекомендуется применять специальные, кровельные саморезы.
6. Очень важно, при монтаже наружной ендовы, чтобы саморезы не нарушили целостность гидроизоляции.
7. На выходе дымохода устанавливается верхняя ендова, за счет наружной планки примыкания, без прорези стробы.

Установка аксессуаров для кровли

Чтобы предотвратить схождение больших масс льда и снега с поверхности крыши, устанавливаются такие устройства как, снегодержатели.

Этот кровельный аксессуар устанавливается параллельно карнизу над местами проходов людей, над входными дверями, над верхними откосами мансардных окон и балконов, в местах парковки и проезда машин.

Принцип действия снегодержателя — порционное задержание массы снега или обледенения.

Во время создания кровли, заранее рассчитываются и намечаются места для монтажа снегозадержателей. В кровельном проекте предусматривается, для крепления снегозадержателей, дополнительная планка, которая в обозначенных местах крепится к обрешетке.

После укладки металлочерепицы, элемент устанавливается под второй от низа волной рельефа кровельного материала. Снегозадержатели монтируются в одну линию, по типу « стык в стык» или в шахматном порядке.

На длинноскатные крыши рекомендуется установка снегозадержателей в несколько рядов.

Для вывода труб вентиляции используются проходные элементы. За счет них, возможно, организовывать максимально герметичные выходы. Готовые проходные элементы соответствуют цвету основной кровли, поэтому они не бросаются в глаза и не портят внешний вид крыши.

Антенные выходы оформляются таким же способом.

Монтаж системы водостока

До укладки металлочерепицы заранее были установлены длинные крюки для монтажа водосточных желобов, вкрученные в торцы стропил или в карнизную планку.

Если же до укладки кровельного материала не производился монтаж удлиненных крюков, то можно воспользоваться короткими крюками, которые крепятся на лобовую доску. Такой вариант возможен, но непрактичен, поскольку длинные крюки могут обеспечить достаточно надежное крепление водосточного желоба.

После, устанавливаются водосточные воронки с таким расчетом (одна воронка на 120 кв. метров кровельной площади). Затем монтируются желоба. Один конец желоба вставляется в воронку, а другой не стыкующийся ни с каким элементом, закрывается заглушкой.

Совет! Для хорошего и правильного стекания водных потоков с поверхности крыши рекомендуется делать выступ за край карниза. Свес выступа металлочерепицы над желобом равен 50 мм.

Послеремонтное обслуживание

Для долгой эксплуатации кровельного покрытия, существуют основные правила ухода за ним:

1. По окончании монтажа металлочерепицы, нужно, аккуратно избавится от строительного мусора на поверхности кровельного материала.
2. Мелкие дефекты (потертости и царапины) появившиеся, в процессе укладки нужно убрать при помощи аэрозольного баллончика с краской. Точно так же обрабатываются срезы листов металлочерепицы.
3. По истечении трех месяцев, после монтажа, проводится подтяжка саморезов.
4. Два раза в год поверхность крыши очищается от опавших листьев, веток и другого мусора. Для этого понадобится щетка с мягким ворсом или же направленная струя воды. Очистка автоматически происходит от конька до карниза. После этих процедур проводится чистка водосточных систем. Вовремя неубранный мусор провоцирует развитие коррозии и снижает срок эксплуатации металлочерепицы.

Совет! При проведении очистительных работ, нужно помнить, что листы металлочерепицы легко поддаются деформации. Поэтому передвигаться по ним нужно аккуратно наступая в прогибы волн.

Выводы

Монтаж металлочерепицы — процесс несложный, но довольно кропотливый. Если, безусловно, следовать инструкции по монтажу, то эту работу можно выполнить самостоятельно своими руками.

Помощь в изучении технологии работ по монтажу металлочерепицы окажет просмотр этого видео.

Как правильно крепить металлочерепицу на крыше саморезами: полезные советы и рекомендации

Металлочерепица – материал практичный, выглядит покрытие из этого материала привлекательно, и служит оно достаточно долго. Однако срок службы материала зависит не только от качества приобретенной металлочерепицы, но от того, насколько грамотно были проведены монтажные работы. Причем мелочей и несущественных моментов в процессе проведения кровельных работ практически нет, каждая операция должна быть проведена правильно. Рассмотрим, как крепить металлочерепицу на крыше, чтобы места крепления оставались герметичными, а само покрытие было надежно зафиксировано на обрешетке.

У начинающих кровельщиков всегда возникает масса вопросов по проведению работ с металлочерепицей. Сама по себе технология укладки металлочерепицы на кровлю достаточно простая, однако, нужно знать и выполнять требования технологии монтажа, чтобы кровельное покрытие не пришло в негодность уже после первой зимы.

В частности многие начинающие мастера интересуются, как правильно крепить металлочерепицу саморезами, чтобы покрытие было надежно зафиксировано на обрешетке? Рассмотрим этот вопрос подробнее.

Правила, которые нужно знать, приступая к работе с металлочерепицей

Металлочерепица материал достаточно прочный, но при неправильной технологии монтажа или при неаккуратном обращении с ним, может быть повреждено защитное покрытие, а это приведет к быстрому разрушению материала. Вот основные правила работ:

• Для выполнения кровельных работ нужно обзавестись обувью с мягкой и гибкой подошвой. При перемещении по покрытию, необходимо наступать в места, где находятся доски обрешетки и только в прогиб волны профиля материала.
• Если возникает необходимость разрезать лист металлочерепицы, необходимо воспользоваться ножовкой, циркулярной пилой, электрическим лобзиком или ножницами для резки металлов. Одним словом, разрешается использовать любой инструмент, при работе которого не происходит разогрев и разрушение защитного покрытия материала.

Совет! После выполнения резки, рекомендуется закрасить срез специальной защитной краской. Эта же краска может быть использована, если в процессе эксплуатации на покрытии из металлочерепицы образуются сколы или царапины.

• Для крепления металлочерепицы используется специальный вид метизов – кровельные самонарезающие винты. Закручивают их при помощи шуруповерта со специальной насадкой под граненую головку. Перед началом работ следует ограничить вращающий момент прибора, чтобы не допустить проворачивания саморезов и деформации эластичной прокладки, установленной под шляпкой винта. Проворачивание самореза приведет к тому, что крепление будет ослаблено, а деформация прокладки станет причиной нарушения герметичности покрытия.

Совет! Для работы на кровле рекомендуется приобрести шуруповерт с аккумуляторной батареей, так как, работать с прибором, запитанным от сети крайне неудобно.

• В процессе работы мастеру нужно будет контролировать качество вкручивания каждого винта. Дело в том, что даже при установленном значении вращающего момента может случиться недокручивание. Например, если винт попадет в сучок доски обрешетки.
• Очень важно, чтобы саморез вкручивался строго перпендикулярно кровельной поверхности, в противном случае, герметичность соединения будет нарушена.
• Чтобы предварительно прикинуть, сколько потребуется саморезов, нужно знать общую площадь кровли. Как правило, на каждый квадратный метр принимают по 10 винтов.

Металлочерепица укладывается на предварительно собранную обрешетку. Собирают эту конструкцию из досок одинакового размера и равным шагом расположения.

Совет! Шаг расположения элементов в обрешетке зависит от вида материала. Например, при укладке металлочерепицы с популярным профилем Монтеррей шаг должен составлять 35 см, а если выбран материал с профилем Макси, то шаг должен быть увеличен до 40 см.

Собранная обрешетка должна быть ровной и иметь плоскую поверхность без прогибов и выступов. Только первая доска конструкции, укладываемая вдоль карниза, должна быть более толстой, рекомендуется, чтобы она выступала над основной конструкцией на высоту профиля.

Расстояние между стартовой доской обрешетки и вторым элементом сокращают на 5 см по сравнению с основным шагом конструкции. Укладка вдоль карниза более толстой доски необходима для правильного формирования карнизного свеса покрытия.

В процессе крепления листов на обрешетке необходимо вкручивать винты на линии, которая расположена на 1-1,5 см ниже линии штамповки, проходящей между гребнями профиля. Если обрешетка была смонтирована правильно, то в прогибе волны металлочерепицы обязательно будет находиться доска. При этом сами крепления будут на готовом покрытии практически незаметны, так как головки саморезов будут находиться в тени гребня волны.

Как состыковать два листа?

Листы материала при укладке необходимо накладывать друг на друга, образуя нахлест. При укладке вертикальных рядов формируют нахлест «по волнам», при укладке горизонтальных рядов нахлест формируется «по ряду».

Для формирования идеального нахлеста, лист материала, кромка которого будет расположена сверху, немного приподнимают, и начинают укладывать на уже лежащий на обрешетке край второго листа, добиваясь точного совпадения профиля. Закрепляют листы короткими (длиной 20мм) саморезами, вкручивая их чуть ниже штамповочной линии на участке от гребня до наружной кромки уложенного сверху листа.

Как закрепить листы по линии карниза?

При укладке листов вдоль линии карниза, необходимо сформировать, так называемый, карнизный свес. Проще говоря, лист укладывается так, чтобы его поперечная кромка выступала на край обрешетки на 4-5 см. Это делают для того, чтобы вода, стекающая по кровельному покрытию, попадала сразу в водосточный желоб, минуя все деревянные конструкции обрешетки.

При креплении металлочерепицы вдоль карнизного свеса, саморезы вкручивают через одну волну.

Как крепить материал на подходе к коньку?

В верхней части обрешетка заканчивается коньковой опорной доской. Для того чтобы планка конька была идеально выведена на торцевую часть обрешетки, в качестве опорного элемента часто используется более толстая доска, как и на карнизном свесе.

На конек крыши устанавливают специальные элементы, которые могут иметь разную форму. Выбирать форму коньковых элементов необходимо с учетом конструкции крыши. Крепятся такие элементы к уже уложенной металлочерепице, саморезы длиной 70 мм, вкручивают в самые высокие части профиля.

Оформление торцов кровли

Чтобы защитить покрытие от ветровых нагрузок и задекорировать фронтонные торцы кровли, необходимо установить специальные планки. Для фиксации этих планок используются длинные саморезы.

Со стороны покрытия саморезы вкручивают в высшие точки профиля через одну волну. Со стороны торца устанавливают винты с шагом 50 см. Поскольку крепления на торцах кровли не будут ничем перекрываться, стоит заранее сделать разметку и располагать винты по одной линии и на равном расстоянии.

Какие саморезы следует использовать?

Чтобы крепления получились качественными, необходимо правильно выбрать саморезы. Винты для крепления металлочерепицы изготавливают из оцинкованной стали. Головка винта многогранная, окрашенная в цвет основного покрытия. Под головкой располагается шайба уплотнительная, изготовленная из эластичного материала.

Размеры саморезов

В процессе монтажа кровли потребуются следующие виды саморезов:

• Для скрепления листов в местах нахлестов между собой используют винты размером 4,25 * 20 мм.
• Для крепления покрытия к доскам обрешетки нужны метизы размером 4,28 * 28 или 4,28 * 35 мм.
• Для установки коньковых и ветровых планок необходимы винты того же диаметра и длиной 50 и 70 мм.

Очень важно выбрать качественные винты, срок службы которых был бы сравним со сроком эксплуатации металлочерепицы, чтобы из-за некачественных креплений не пришлось через пару лет затевать ремонт кровли.

Итак, прежде чем браться за выполнение кровельных работ, следует узнать, как крепить металлочерепицу саморезами. Неправильно выполненные крепление, использование неподходящих или просто некачественных винтов может существенно сократить срок службы покрытия.

Металлический кровельный настил, рейки и подкровельное покрытие

Последнее обновление: 23 декабря 2016 г., 16:18

Существует два основных варианта, когда речь идет о подложке, которая используется под металлической кровлей. Выбор стоит между установкой металлических кровельных панелей над обрешеткой или над сплошным настилом. В этой статье блога будут рассмотрены оба варианта.

Некоторые из первоначальных конструкций металлических кровель в этой стране были над деревянными. Латы также иногда называют «стропами», «стрингерами» или «прогонами».В основном это небольшие доски, проходящие горизонтально по фермам конструкции. Обычно они располагаются на определенном расстоянии друг от друга, а затем поверх них устанавливаются металлические панели. Этот вид применения, возможно, возник в Европе, хотя это также был обычный способ установки деревянной черепицы, который в то время был обычным явлением в Северной Америке. Рейки позволяли деревянной черепице высохнуть с обеих сторон, чтобы она не удерживала влагу, которая могла бы привести к гниению и порче.

Стальные кровельные панели, установленные поверх деревянных реек.

Что должно быть под металлической кровлей?

Когда на сцене появилась алюминиевая кровля, выяснилось, что ее тоже можно установить поверх обрешетки. Это произошло из-за его высокого отношения прочности к низкому весу. Установка поверх обрешетки была дешевле, чем укладывание габаритных досок для создания гладкой поверхности. Кроме того, на крутых поверхностях крыши обрешетки служили своего рода «лестницей» для доступа на крышу. Это было до того, как стали доступны различные строительные леса и другое оборудование.

Другой вариант установки металлической кровли требует установки «твердого настила», а затем к нему прикрепляют кровлю. Изначально сплошная настила означала размерные бруски, установленные плотно вместе. Сегодня это часто означает фанеру или ориентированно-стружечную плиту (OSB).

Металлическая крыша со стоячим фальцем, установленная на массивном настиле.

Поскольку в нашей стране разрабатывались системы металлических кровель, начиная с панелей ручной формовки, а затем гофрированных листов машинного производства, основное внимание уделялось системам, которые можно было установить поверх реек.

С годами возникла проблема с металлической кровлей, устанавливаемой поверх обрешетки. Проблема заключается в накоплении конденсата на обратной стороне кровельных панелей. Если этого конденсата накапливается слишком много, это быстро создает опасную ситуацию для ядовитой плесени и других проблем на чердаке.

Многие люди задаются вопросом, почему эта конденсация не была проблемой для ранних металлических крыш, и обычно это не проблема для больших зданий. Для этого есть несколько причин, и обе они связаны с тем, что вызывает конденсацию.Конденсация возникает, когда теплый влажный воздух собирается в помещении и затем контактирует с прохладной поверхностью. Очевидно, что когда температура падает в ночное время, температура задней стороны металлической кровли также падает. При контакте с теплым влажным воздухом достигается «точка росы» и образуется конденсат.

В прошлые годы здания не были настолько герметичными, как сегодня. У них была более естественная вентиляция и поток воздуха, проходящий через ограждающую конструкцию здания. Сегодня, конечно же, в целях повышения энергоэффективности мы стремимся сделать здания как можно более герметичными за счет использования энергоэффективных окон и дверей, а также различных паро- и воздушных барьеров, в том числе защитных пленок.В то же время, когда здания стали более герметичными, мы также ввели больше внутренних источников влаги. Такие вещи, как водопровод, приготовление пищи, комнатные растения и печи без вентиляции, вносят много влаги в интерьер дома. Если эта влага не отводится наружу надлежащим образом, а вместо этого предлагается возможность соприкоснуться с прохладной нижней стороной металлической крыши, возникнет конденсат и возникнут проблемы.

Даже сегодня в больших зданиях, таких как склады, фабрики или сараи, металлическая кровля может быть успешно установлена ​​поверх реек, не опасаясь конденсации.Это связано с тем, что в этих зданиях создается меньше влаги (обычно), и они также обычно имеют большой естественный поток воздуха с частым открытием дверей, окон, люков в крыше и других вещей.

Однако из-за проблем с конденсацией в последние годы производители металлических кровель уклоняются от рекомендаций по установке поверх реек и вместо этого рекомендуют сплошной настил. Это особенно характерно для небольших зданий или жилых помещений.По мере того, как это произошло, было разработано множество металлических кровельных систем, которые необходимо устанавливать поверх сплошного настила, поскольку в любом случае это была тенденция строительства. (Следует также отметить, что конструкции некоторых металлических кровельных систем требуют, чтобы они крепились к ремешкам, а не к сплошному настилу. Однако, чтобы избежать проблем с конденсацией этих продуктов, обрешетки можно устанавливать над сплошным настилом, а не прямо на кровельные фермы.)

Может ли сильная вентиляция чердака и внутренняя пароизоляция компенсировать установку металлической кровли над обрешеткой и предотвратить образование конденсата? Это всегда возможно, но большинство жилых домов не были спроектированы и построены с вентиляцией, близкой к той, которая потребовалась бы для этого.

Другой распространенный вопрос касается того, почему конденсация все еще не является проблемой, когда металлическая кровля устанавливается поверх твердого настила. Ответ на этот вопрос зависит от нескольких факторов. Во-первых, между металлической кровлей и массивным настилом (или между металлической кровлей и любой имеющейся черепицей, поверх которой может происходить установка) всегда следует устанавливать качественную подкладку. Эта подложка защищает настил или старую черепицу от конденсата, который может образоваться на обратной стороне металлической кровли.Несмотря на то, что 30-фунтовый войлок по-прежнему рассматривается как подходящая подложка для этого, многие подрядчики теперь также используют новые «синтетические» подкладки на полимерной основе для их максимальной прочности. В случае цветного металла, такого как алюминий, на тыльную сторону металла не будет воздействовать конденсат, который может образоваться между ним и подкладкой. Наконец, многие современные системы металлических кровельных покрытий для жилых домов имеют внутреннее воздушное пространство между металлом и поверхностью подкладки. Это воздушное пространство помогает предотвратить захват влаги и способствует выходу влаги из швов между металлическими панелями.

ЗАКЛЮЧЕНИЕ

В то время как многие старые металлические крыши или металлические крыши на больших зданиях были успешно установлены поверх реек, а не сплошного настила, для жилых помещений явным предпочтением является установка металлической кровли поверх твердого настила, чтобы избежать опасных и разрушительных проблем конденсации.

Остались вопросы?

Задайте вопрос справа или оставьте комментарий ниже, и наши сертифицированные специалисты по кровле будут рады помочь!

Металлочерепица / Металлические кровельные профилированные панели / Металлическая терракотовая черепица из Китая Производитель, Мануфактура, Завод и Поставщик на ECVV.com

Краткие сведения

• Тип: Плитка
• Тип плитки: Настенная плитка
• Цветовая семья: Коричневый / Загорелый
• Обработка поверхности: Глазурованная плитка
• Характерная черта: Глазурованная плитка металлик
• Функция: Антибактериальный
• Применение: Наружная плитка
• Материал: Керамическая плитка
• Размер: 200 x 300 мм
• Номер модели: 146
• Имя бренда:
крон
• металлическая крыша: водонепроницаемый

Технические характеристики

Металлочерепица предлагает экономичное решение по сравнению с более тяжелой альтернативной кровельной черепицей, так как требует меньшего количества армирующей древесины в распорках крыши.В дополнение к преимуществам экономии затрат, связанных с облегчением крыши, легкая металлическая черепица KRS также устойчива в экстремальных погодных условиях.

В отличие от других кровельных систем, которые в основном полагаются на вес самой крыши, чтобы удерживать черепицу на месте, KRS Metal Tiles извлекает выгоду из их взаимосвязанной конструкции и обширного рисунка гвоздей, который делает их непроницаемыми для даже ураганного ветра.

Сила и безопасность

Металлическая черепица спроектирована таким образом, чтобы противостоять экстремальным условиям окружающей среды, поэтому они обеспечивают значительное спокойствие.Панели блокировки и перекрытия, уникальные для металлочерепицы, фиксируются на месте с помощью горизонтальной системы крепления. Крепления расположены под углом 90 градусов к поверхности плитки, обеспечивая сопротивление ветровому подъему от ураганного ветра и землетрясений.

Они также обладают высокой устойчивостью к повреждениям от урагана в виде града, и хотя они могут иметь вмятины, они не потрескаются или протекают в результате контакта с градом.

Легкий

Типичная легкая металлочерепица весит всего 1/16 от веса обычной плитки.Это уменьшает количество древесины, необходимой для усиления ваших кровельных ферм, обеспечивая значительную экономию затрат на дизайн и материалы.

Прочная сталь

Металлические черепицы производятся из основного сердечника из цинковой стали. Наша цветовая гамма произведена на основе проверенной системы окраски, которая обеспечивает отличное сохранение цвета и подходит для большинства городских и прибрежных районов.

2020 Стоимость черепичной крыши — смета и оплаченные цены

текстуры металла бесшовные

• Дом
• Новости
• Текстуры
• 3D модели
• Пакеты
• 3D Archviz
• Вызов
• Член клуба
• Как это работает
• Совместное использование
• Опубликовать
• Около
• Условия использования
• Блог
• Логин
• Регистр

Текстура эскиза

• АРХИТЕКТУРА
  • КИРПИЧ
    • Цветной кирпич
      • Рустик
      • Пескоструйная обработка
      • Гладкий
    • Поврежденный кирпич
    • Грязный кирпич
    • Облицовочный кирпич
      • Рустик
      • Гладкий
    • Старый кирпич
    • Белый кирпич
  • ЗДАНИЯ
    • Двери
      • Старинные двери
      • Классические двери
      • Главные двери
      • Современные двери
    • Ворота
    • Старые постройки
    • Старые загородные постройки
    • Жилые дома
    • Витрины
    • Skycrapers
    • Окна
      • смешанные окна
      • специальные окна
  • БЕТОН
    • Голые
      • Чистые стены
      • Поврежденные стены
      • Грязные стены
      • Грубые стены
    • Плиты
      • Чистый
      • Грязный
      • Tadao Ando
  • ДЕКОРАТИВНЫЕ ПАНЕЛИ
    • 3D стеновые панели
      • Смешанные цвета
      • Белые панели
    • Доска
    • Краска для классной доски
    • Карты мира
      • Карты на классной доске
      • Metrò
      • Разные карты
      • Винтажные карты
  • МРАМОРНЫЕ ПЛИТЫ
    • Черный
    • Синий
    • Коричневый
    • Кремовый
    • Гранит
    • Зеленый
    • Серый
    • Мраморная облицовка стен
    • Розовый
    • Красный
    • Травертин
    • Белый
    • Обработанный
    • Желтый
  • НАРУЖНАЯ ТРОЩИНА
    • Бетон
      • Блоки повреждены
      • Блоки смешанные
      • Блоки обычные
      • Елочка
    • Открытый заполнитель
    • Flagstone
    • M Hexagon арбл
    • Мозаика
    • Парки Брусчатка
    • Брусчатка каменная
      • Блоки смешанные
      • Блоки обычные
      • Брусчатка
      • Елочка
    • Тактильные
    • Терракотовые
      • Блоки смешанные
      • Блоки обычные
      • Елочка70 гравий
    • ШТУКАТОР
      • Чистая штукатурка
      • Старая штукатурка
      • Окрашенная штукатурка
      • Pebble Dash
      • Reinaissance
      • Venetian
    • ДОРОГИ
      • Асфальт
      • Асфальт поврежден
      • Грязные дороги
      • Булыжник
      • Поврежденный булыжник
      • Круглый булыжник
    • Дороги
    • Разметка дорог
    • Каменные дороги
    • Элементы улиц
  • КРОВЛИ
    • Асфальтовые крыши
    • Глиняные крыши
    • Плоские крыши
    • Внутренняя кровля
    • Металлическая кровля
    • Деревянная черепица
    • Сланцевая кровля
    • Снежная крыша
    • Соломенная крыша
  • КАМЕННЫЕ СТЕНЫ
    • Облицовка из камня
      • Внешний вид
      • Интерьер
      • Сложенные плиты
    • Каменные блоки
    • Каменные стены
    • Поверхность стены
  • ПЛИТКА ВНУТРЕННЯЯ
    • Цемент — энкаустика
      • Цемент
      • Шахматная доска
      • Энкаустика
      • Викторианский стиль
    • Керамическое дерево
    • Согласованные темы
    • Индустрия дизайна
    • Шестиугольник смешанный
    • Мраморная плитка
      • Черный
      • Синий
      • Коричневый
      • согласованные темы
      • Кремовый
      • Гранит
      • Зеленый
      • Серый
      • Мраморный геометрический узор
      • Розовый
      • Красный
      • Травертин
      • Белый
      • Обработанный
      • Желтый
    • Мозаика
      • Классический формат
        • Многоцветный
        • Узорчатый
        • Обычный цвет
          • Мозаика см 1.2×1,2
          • Мозаика см 1,5×1,5
          • Мозаика см 10×20
          • Мозаика см 10×40
          • Мозаика см 20×60
          • Мозаика см 5×10
          • Мозаика см 5×20
          • Мозаика 5×5
      • Смешанный формат
      • Плитка для бассейна
      • В полоску
    • Плитка с орнаментом
      • Древний Рим
      • Стиль кантри
      • Плитка с цветочным рисунком
      • Геометрические узоры
      • Смешанные узоры
      • Пэчворк
    • Одноцветный
      • см 20 x 20
      • см 50 x 50
      • Смешанный размер
    • Каменная плитка
    • Терракотовая плитка
    • Terrazzo
    • Terrazzo поверхности
    • Water Jet
      • Медальоны
  • НАСТЕННАЯ ПЛИТКА СНАРУЖИ
  • WOOD
    • Краска для пробкового дерева
    • Цельная древесина
      • Темная древесина
      • Светлая древесина
      9006 9 Средняя древесина
      • Цветное дерево
    • Фанера
    • Необработанное дерево
    • Стружка — Мульча
    • Бревна
    • Деревянные панели
  • ДЕРЕВЯННЫЕ ПОЛЫ
    • Декорированные
    • Геометрический рисунок
    • Елочка
    • Цвет паркета
    • Паркет темный
    • Паркет светлый
    • Паркет средний
    • Паркет квадратный
    • Паркет белый
  • ДЕРЕВЯННАЯ ДОСКА
    • Старые деревянные доски
    • Сайдинг деревянный
    • Грязные лакированные доски
    • Деревянный настил
    • Деревянный забор
• ФОНЫ И ПЕЙЗАЖИ
  • ГОРОДА И ГОРОДА
  • ПРИРОДА
    • Сельские местности и холмы
    • Озера
    • Реки и ручьи
    • Виноградники
  • ЖЕЛЕЗНЫЕ ДОРОГИ
  • ДОРОГИ И ПАРКИНГА
  ЮЖНЫЕ ДОРОГИ И ПАРКИНГА ЗАКАТЫ
  9007 0
• БЕСПЛАТНЫЕ ТЕКСТУРЫ PBR
• МАТЕРИАЛЫ
  • КАРТОН
  • КОВРОВКА
    • Синие тона
    • Коричневые тона
    • Зеленые тона
    • Серые тона
    • Натуральные волокна
    • Красные тона
    • Белые тона
  • ТКАНЬ
  • Углеродное волокно
  • Джинсовая ткань
  • Добби
  • Геометрические узоры
  • Гингем — Виши
  • Жаккард
  • Джерси
  • Тартан
  • Бархат
• МЕХ ЖИВОТНЫХ
• КОЖА
• МЕТАЛЛЫ
• Основные металлы металлы
• Гофрированный
• Грязный ржавый
• Облицовка фасадов
• Панели
• Перфорированные
• Пластины

пластиковых планок? Металлические рейки? Деревянные планки? Что такое планка? Что мне использовать?

Общая информация

Рейка — это утвержденная деревянная полоса толщиной не менее 1 дюйма, шириной 2 дюйма и обычно длиной 4 фута.Они устанавливаются на крыше горизонтально. У большинства плиток на обратной стороне есть выступ или анкер для крепления к обрешетке. Отверстия для гвоздей на этих плитках выстраиваются так, чтобы гвоздь вбивался прямо в планку обрешетки. Обычные деревянные рейки прибиваются к палубе на 24 дюйма по центру гвоздями 8d или 12 дюймов по центру скобами. См. Местные строительные нормы и правила или книгу TRI (июль 2006 г., стр. 20, деталь MC-04) для получения подробной информации.

Планка обрешетки — залог красивой черепичной крыши. Правильная раскладка обрешетки обеспечивает правильное расстояние между плитками и позволяет избежать коротких слоев плитки или чрезмерно открытых слоев плитки на крыше.Основное беспокойство вызывает чрезмерное воздействие, которое является основной причиной утечек, а также классический способ для теневых кровельщиков сэкономить деньги и материалы за счет чрезмерного воздействия на трассы. Все обрешетки должны быть выложены таким образом, чтобы используемая плитка имела нахлест головы на плитку не менее 3 дюймов или нахлест головы в соответствии с инструкциями по установке плитки. Не у всех плиток одинаковое перекрытие головы, но промышленный стандарт для большинства черепичных кровель составляет 3 дюйма. Все рейки поднимают черепицу над настилом, создавая воздушное пространство между черепицей и настилом.Исследования показали преимущества с точки зрения энергоэффективности при установке обрешетки.

Деревянные рейки: Обычно 1 ″ x2 ″ x4 ′ состоит из красного дерева или кедра. Это типичные рейки, используемые для черепичной кровли.

Прибл. проходок на квадрат: 110 — 198 *

1. Они экономичны и являются основным продуктом отрасли. Когда они прикреплены вниз, они представляют собой проверенный и надежный метод удержания черепицы на месте. На деревянных обрешетках бетонная черепица может быть прикреплена к обрешетке и прибита к ней на 3/4 дюйма проникновения в обрешетку, которая является кодом для крепления плитки к Палуба.(См. Таблицу 1B в книге TRI 7/06, стр. 10). Это может значительно уменьшить количество проникновений в подкладку при укладке плитки поверх деревянных реек.
2. Деревянные рейки устанавливаются с зазором, по крайней мере, через каждые четыре (4) фута, поэтому, если вода попадет к вашей подстилке, вода будет течь вдоль рейки, чтобы найти зазор в обрешетке, чтобы она могла стекать вниз по склону и с крыши. Вода должна редко, если вообще когда-либо, касаться вашей фетровой бумаги и должна обтекать рейки, чтобы слезть с крыши.Когда черепичная крыша установлена ​​правильно с соответствующими гидроизоляциями, сделанными специально под черепицу; дождевая вода почти никогда не должна попадать под плитку на фетровую бумагу. Это должно быть редким явлением, например, при сильном дожде, сильном ветре или обломках и т. Д., И обычно оно ограничивается определенной частью крыши, где требуется особая осторожность или обслуживание. В районах с умеренным климатом, таких как Сакраменто, Калифорния, есть могут вызывать меньшее беспокойство, а строительные нормы и правила могут требовать минимального применения, поскольку вероятность попадания воды под крышу из-за проливных дождей меньше.

(Изображение вверху: S-Tile укладывается поверх деревянных реек.)

Пластиковые рейки — из пластика. Прибл. проникновений на квадрат: 286 *

1. Рифленые каналы в обрешетке позволяют воде течь через обрешетку и вниз по крыше. Рифленая конструкция позволяет воздуху циркулировать под плиткой. Непористый и не впитывает влагу.
2. Пластиковые рейки могут иметь вдвое большее проникновение. В соответствии с инструкцией по эксплуатации пластиковые рейки должны крепиться через каждые 6 дюймов скобами, тогда как деревянные рейки требуют крепежа через каждые 12 дюймов.Деревянные рейки являются одобренным анкером для черепицы, следовательно, черепицу можно прикрепить только к обрешетке, и гвоздь, используемый для фиксации плитки, не должен проникать в войлочную бумагу. Гвозди, используемые для крепления плитки к пластиковым рейкам, требуют, чтобы гвоздь проник через пластиковую рейку в настил, чтобы при необходимости надежно прикрепить их к конструкции. Для получения дополнительной информации о гвоздях и заглублениях см .:

   TRI / WSRCA ICC-ES ESR-2015P Таблица 1A и Таблица 1B

   TRI / WSRCA ICC-ES ESR-2015P MC-04

   Отчет службы оценки ICC (пластиковые планки)

   Критерии приемки пластиковых реек, используемых в кровельных системах из глины или бетонной черепицы

   BattenUP Руководство по установке

Надземные рейки (контр-рейки) — обычно изготавливаются из обработанной древесины, они бывают длиной 1 ″ x2 ″ x4 ′, 1 ″ x3 ″ x4 ′, 1 ″ x2 ″ x8 ′. Прибл. проходок на квадрат: 110 *

1. Приподнятые рейки — это стандартные деревянные рейки, но к ним прикреплен деревянный или пластмассовый блок прибл. каждые 12 дюймов или около того в соответствии с требованиями к установке гвоздей, чтобы удерживать их над палубой. Это создает дополнительное воздушное пространство между плиткой и подкладкой, что повышает энергоэффективность. Как? Взгляните на листовку о системе надставных планок MonierLifetile.
   Фиксированные рейки имеют те же характеристики, что и деревянные рейки.(конкретная информация о гвоздях содержится в TRI / WSRCA ICC-ES ESR-2015P). Это утвержденный анкер для плитки, и плитки можно прибивать непосредственно в обрешетку в качестве анкера. Они пропускают воздух под черепичной крышей, что помогает поддерживать подстилку сухой от естественной влажности воздуха и предотвращает прямую передачу тепла от черепицы на настил на чердак. Воздушное пространство между плиткой и настилом — эффективный тепловой барьер (или естественный утеплитель).
2. Единственный небольшой недостаток — это цена.Подъемные рейки дороже других обрешеток на рынке. Вам нужно будет взвесить отдачу от экономии энергии и, во всяком случае, спокойствия, установив их.

Заключительное примечание:

Черепичная кровля проверена временем: без реек, с деревянными рейками, с фетровой бумагой, без фетровой бумаги и т. Д. Как черепичные крыши работали с обрешеткой и без нее, с подкладкой и без нее? По большей части правильные нахлесты на плитке и правильная работа по металлу.

При правильной установке черепицы и металлических гидроизоляций, предназначенных для регулирования больших объемов воды, очень мало (если вообще есть) воды должно проходить под черепицей.

Рейки — отличный материал, используемый в кровельной промышленности для защиты черепицы, сохранения ровности укладки черепицы, повышения энергоэффективности и снижения затрат на рабочую силу.

* Прибл. Проникновения на квадрат
Проникновение — это количество крепежных элементов, проникающих в подкладку.
проникновений на квадрат основаны на площади крыши 10х10 футов = 1 квадрат. Прибл. Для крыши квадрата необходимы двадцать две (22) рейки длиной четыре фута. Прибл. 4 черепицы на обрешетку и один гвоздь на черепицу.Для деревянных реек требуется 5 креплений (1 крепеж на каждые 12 дюймов) на рейку, а для пластиковых реек требуется 9 креплений (1 крепление на каждые 6 дюймов) на рейку. Различия в количестве деревянных реек # обусловлены размером гвоздя. Гвозди для плитки не должны входить в основание для достижения 3/4 ″ проникновения в деревянную обрешетку и быть надежно закрепленными в соответствии с кодом. В зависимости от того, какой тип гвоздя использует кровельщик, в деревянных обрешетках может быть значительно больше или меньше проникновений.

Вернуться к списку часто задаваемых вопросов

Снятая с производства черепица | Устаревшая кровельная черепица

Снятая с производства, устаревшая и изготовленная на заказ черепица

Минерально-фиброцементная черепица 12 x 12 дюймов

Огнестойкое волокно

Венецианская рулонная плитка

Плитка Monier Gory S

Плитка Monier / Lifetile Capri

Плитка Pioneer Palema Tan

Pioneer / Hanson Hacienda плитка

Integra E Старый тип

Плитка Hanson Regal S

Плитка зеленого цвета Pioneer Palema Moss

Плитка Caltera S Coma Cast

Плитка Nordic Bender

Плитка Малибу старого типа Entegra E

Глиняная плитка Andalusa S

Сделано в Гондурасе

Плитка Monier Gory S

Испанская плитка Altusa Fume Blend

Сделано в Венесуэле

Испанская глиняная плитка Altusa

Снятая с производства многоцветная плитка Altusa производства Венесуэлы, в наличии.

Испанская глиняная плитка Altusa

Снятая с производства многоцветная плитка Altusa производства Венесуэлы, в наличии.

Плитка миссии Barrel

Пользовательская плитка миссии с прямым стволом (14 дюймов)

Плоская плитка Boral Lifetile

Ceetile

Пользовательская плитка

Бетонная плитка, изготовленная по индивидуальному заказу, справа, существующая плитка слева.

Бетонная плитка на заказ

Изготовленная на заказ бетонная плитка справа и имеющаяся плитка слева.

Пользовательская плитка

Глиняная черепица «Provincial» 7 «x15», изготовленная на заказ

Индивидуальные грабли

Изготовленные на заказ грабли Waterseal / Buckholtz.

Индивидуальные грабли

Изготовленные по индивидуальному заказу соединяющиеся глиняные концевые ленты и отдельные фронтальные грабли в блестящем зеленом цвете.

Индивидуальные грабли

Изготовленные на заказ сцепляющиеся глиняные концевые ленты и отдельные фронтальные грабли в матово-зеленом цвете.

Рулет из глины на заказ

Глиняная звездочка / набедренный валик в виде крыла летучей мыши, изготовленная на заказ.

Плитка Maxitile P-10

Черепичная кровельная панель из легкого бетона Maxitile P-10.

Плитка Duntex

Плоская черепица Duntex

Плитка Duntex

Плоская черепица Duntex

Гонт на заказ

Плита из черепицы на заказ (7 дюймов x 15-1 / 2 дюйма)

Гонт на заказ

Плита из черепицы на заказ (6 дюймов x 12-1 / 2 дюйма)

Испанская плитка Duntex

Плоская плитка Entegra

Плоская плитка Entegra

Entegra Pioneer Estate S Tile

Entegra Pioneer Estate S Tile

Entegra Pioneer Estate S Tile

Gladding McBean Lincoln S Tile

14 квадратов
(производство снято)

Репродукция Глэддинга-Макбина

Плитка из гальки, изготовленная под старую плитку Гладдинг-МакБин для Главпочтамта в Санта-Барбаре, Калифорния (2000 квадратных футов в комплекте)

Плитка Hanson Hacienda

Испанская плитка Hanson / Pioneer

Снятая с производства Плитка Hanson / Pioneer Regal S. на складе.

Плитка Hanson Regal S

Heinz Mission Tile Match

Изготовлена ​​на заказ черепица Mission, соответствующая крыше Heinz Mission Tile в Денвере, Колорадо

Имперская Испанская Коническая Башенная Плитка

Плитка Interbeoma

Lifetile Испанская бетонная плитка

Снято с производства Испанская плитка Lifetile в наличии.

Бетонная плитка Lifetile

Снято с производства Бетонная плитка Lifetile в наличии.

Бетонная плитка Marley

Бетонная плитка Marley снята с производства.

Mifflin-Hood Dreseden

20 квадратов

Матч Miffin-Hood

Изготовлен в соответствии с плиткой Miffin-Hood Interlocking

Miffin-Hood Dresden Match

Фурнитура с проволочной насечкой, изготовленная для соответствия черепичной крыше Miffin-Hood Dresden (оригинальная арматура в центре)

Miffin-Hood Dresden Match

Проволочные концы коньков, изготовленные в соответствии с плиткой Miffin-Hood Dresden Interlocking
