Крепление металлочерепицы: как правильно крепить металлочерепицу

dmitrov-profil.ru

Металлочерепица уверенно вытесняет другие кровельные материалы в строительстве домов малой этажности. Она легче и дешевле большинства аналогов, а установить её можно, не прибегая к посторонней помощи.

Как долго прослужит кровля из металлической черепицы, зависит от двух моментов: начального качества материала и качества монтажа. Если купить металлочерепицу можно, опираясь на расчеты проектировщика, то монтаж – ответственность подрядчика. Рассказываем, как правильно крепить металлочерепицу, чтобы она прослужила весь срок, установленный производителем.

Работы делятся на три этапа:

• устройство основания;
• укладка листов;
• монтаж комплектующих.

Основной стандарт при проектировании крыши — СП 17. 13330.2017 (разработан на основе СНиП II-26-76*). Им пользуются проектировщики и архитекторы. Строители руководствуются другим документом – Правилами производства и приемки работ. Многие положения этих документов устарели, поэтому при  сооружении кровли приходится опираться на проект, чертежи, а также рекомендации производителя.

Основные моменты:

• Металлическую черепицу устанавливают на скатах уклоном от 14%.
• Обрешетку делают из досок/брусков шириной 10-15 см.
• Расстояние от центра до центра соседних досок равно длине волны.
• Все крепежные элементы с обязательной антикоррозионной защитой.

Важно! Для резки металлической черепицы нельзя применять абразивы. Они нагревают поверхность, образуются искры, которые могут повредить полимерный слой, ухудшив гидроизоляционные и антикоррозионные качества. Чтобы отрезать лишнее, используют ножницы по металлу, ножницы просечные или специальную насадку на дрель. Места срезов окрашивают, чтобы защитить от поверхностной коррозии. Сверлить металл лучше, снизив скорость вращения сверла до минимума.

Обрешетка

Перед тем, как крепить металлочерепицу, нужно подготовить основание. Им служит обрезная доска 25(30) х100(150) мм. Металлочерепица достаточно легкая (до 5 кг/м², в среднем 4 кг/м²), поэтому укрепления базы не требуется. Важно подготовить монтажную плоскость – толщина доски по всей поверхности ската должна быть одинаковой. Это обеспечит ровную укладку без деформаций и перекосов, а готовая кровля не будет «гулять» при ветре.

Есть два типа обрешетки под металлопрокат:

• Разреженная (шаговая) с креплением досок на равном расстоянии (согласно шагу волны металлочерепицы). Она подходит для простых и многоскатных крыш с уклоном от 20% и позволяет заметно снизить расход пиломатериала.

• Сплошная обрешетка используется в местах, где кровля примыкает к трубе или стене, вокруг мансардных окон, в местах излома скатов, там, где будут крепиться лестницы, снегозадержатели, кровельные ограждения. Доски укладывают на контрообрешетку не вплотную, а на расстоянии 2-3 см. Такое основание делают в местах с высокой нагрузкой.

Нельзя в целях экономии увеличивать интервал между досками обрешетки. Например, класть доски через волну. Это уменьшит площадь опоры и приведет к деформации металлочерепицы при высокой снеговой или ветровой нагрузке.

Важно! Обязательна обработка древесины антисептиками и антипиренами, которые защищают от гнили, жуков-древоточцев, грибка, предотвращают возгорание. Для крыши подходят составы с длительным сроком защиты, так как повторная пропитка по понятным причинам исключена.

Нижняя часть кровли. Кровельный саморез 28 или 35 мм в каждую волну.

Скат – движение через ряд в шахматном порядке.

Торцевая планка – крепеж к высшим точкам. Шаг – 50-60 мм. Крепежные элементы до70 мм.

Коньковую планку протягивают через высшие точки . Расстояние между крепежами – до 70 см.

Карниз. Нижний край черепицы должен выступать на 50-70 мм. Чтобы он не деформировался, опорную рейку делают толще других (+10-15 мм). Саморезы  вкручивают в 60-70 мм от верха волны.

Точки крепления

Если саморезов мало, кровля будет «гулять», если много – возможна деформация материала. Мы рекомендуем придерживаться инструкции производителя.

Средние цифры выглядят так:

• Листы – 6-8 саморезов на м².
• Доборы – 3-5 саморезов на метр погонный.
• Область торца, сложные элементы – фиксация на каждой доске обрешетки.

Саморезы вкручивают в центр доски обрешетки  или минимум в 2 см от ребра. Если установить их ближе к краю, доска может расколоться, что снизит надежность фиксации и приведет к «разбалтыванию» металлочерепицы.

Технология установки

• На двускатной крыше начинают с нижнего/верхнего края торца, на шатровой – с торца самой высокой точки ската. Листы ровняют по карнизу, затем фиксируют по всей длине.
• Нижние края черепицы могут выступать за границы крыши не более чем на 70 мм.
• Каждый следующий элемент укладывают под волну предыдущего.
• Карнизный край оставляют с выступом 50-70 мм.
• Саморезы вкручивают между гребнями на 10-15 мм ниже верха волны.
• Металл должен плотно прилегать к основанию.

Черепицу крепят кровельными саморезами 4,8×28 (35) мм с уплотнительной резиновой или ЭПДМ шайбой. Головку винта подбирают в цвет профиля, чтобы сделать менее заметной. Саморез ввинчивают под углом 90 градусов, не допуская нарушения герметичности. Резиновая (ЭПДМ) прокладка должна плотно закрыть пространство между металлом и головкой.

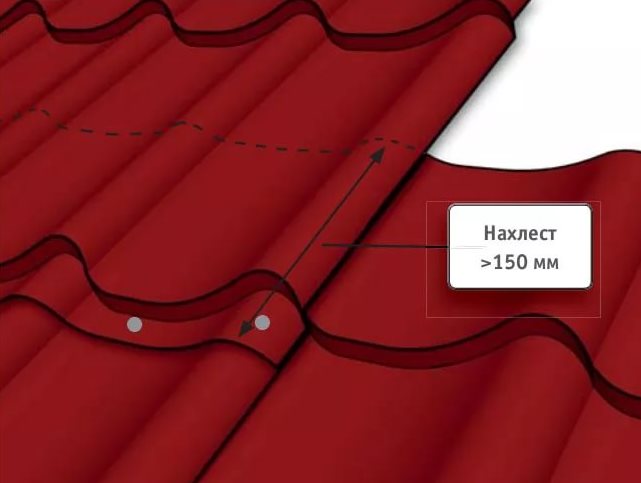

Стыковка проводится либо по волне, либо по рядам.

При соединении по волне соединительные крепежи устанавливают ниже линии штамповки в самой высокой точке сектора. Стыки соединяют перед фиксацией черепицы на обрешетке. Стандартный замок металлочерепицы – 150 мм.

Стыковка по рядам проводится по рейкам основания. Предварительное соединение профиля не требуется. Листы укладывают внахлест и фиксируют на обрешетке в два слоя.

При стыковке лист немного приподнимают, наклоняя и сдвигая снизу вверх, совмещают волны и вкручивают саморезы.

• Металлочерепица: нет царапин, трещин, изгибов. Соблюдены размеры. Полимерное покрытие без повреждений. Срезы и торцы обработаны защитой от коррозии.
• Обрешетка: точность геометрических размеров досок, расстояние между ними, усиленные конструкции в области стыковки с вертикальными элементами, конька, карнизов.
• Плоскость: ровная поверхность без вмятин, кривизны, перекосов. Волны совпадают, линии стыковки не заметны. Плотное прилегание к основанию, нахлесты с разбегом не более 3 мм.

• Не соблюден шаг обрешетки.
• Недостаточно точек крепежа на кв. м.
• Нет ветровых планок.
• Саморез вкручивается в верхнюю часть волны.
• Саморез вкручен слишком туго или слишком слабо. Слишком плотное прилегание приводит к деформации покрытия, слабое – к проникновению под прокладку самореза влаги.

Точное соблюдение технологии установки обеспечивает надежную эксплуатацию кровли в течение  10-20-30 лет.  Мы рекомендуем опираться на рекомендации производителей и руководствоваться главным принципом всех строительных работ: «Семь раз отмерь, один раз просверли».

05.03.2021 обновление: 05.03.2021 просмотров: 1118

Металлочерепица уверенно вытесняет другие кровельные материалы в строительстве домов малой этажности. Она легче и дешевле большинства аналогов, а установить её можно, не прибегая к посторонней помощи.

Как долго прослужит кровля из металлической черепицы, зависит от двух моментов: начального качества материала и качества монтажа. Если купить металлочерепицу можно, опираясь на расчеты проектировщика, то монтаж – ответственность подрядчика. Рассказываем, как правильно крепить металлочерепицу, чтобы она прослужила весь срок, установленный производителем.

Работы делятся на три этапа:

• устройство основания;
• укладка листов;
• монтаж комплектующих.

Основной стандарт при проектировании крыши — СП 17.13330.2017 (разработан на основе СНиП II-26-76*). Им пользуются проектировщики и архитекторы. Строители руководствуются другим документом – Правилами производства и приемки работ. Многие положения этих документов устарели, поэтому при  сооружении кровли приходится опираться на проект, чертежи, а также рекомендации производителя.

Основные моменты:

• Металлическую черепицу устанавливают на скатах уклоном от 14%.
• Обрешетку делают из досок/брусков шириной 10-15 см.
• Расстояние от центра до центра соседних досок равно длине волны.
• Все крепежные элементы с обязательной антикоррозионной защитой.

Важно! Для резки металлической черепицы нельзя применять абразивы. Они нагревают поверхность, образуются искры, которые могут повредить полимерный слой, ухудшив гидроизоляционные и антикоррозионные качества. Чтобы отрезать лишнее, используют ножницы по металлу, ножницы просечные или специальную насадку на дрель. Места срезов окрашивают, чтобы защитить от поверхностной коррозии. Сверлить металл лучше, снизив скорость вращения сверла до минимума.

Обрешетка

Перед тем, как крепить металлочерепицу, нужно подготовить основание. Им служит обрезная доска 25(30) х100(150) мм. Металлочерепица достаточно легкая (до 5 кг/м², в среднем 4 кг/м²), поэтому укрепления базы не требуется. Важно подготовить монтажную плоскость – толщина доски по всей поверхности ската должна быть одинаковой. Это обеспечит ровную укладку без деформаций и перекосов, а готовая кровля не будет «гулять» при ветре.

Есть два типа обрешетки под металлопрокат:

• Разреженная (шаговая) с креплением досок на равном расстоянии (согласно шагу волны металлочерепицы). Она подходит для простых и многоскатных крыш с уклоном от 20% и позволяет заметно снизить расход пиломатериала.

• Сплошная обрешетка используется в местах, где кровля примыкает к трубе или стене, вокруг мансардных окон, в местах излома скатов, там, где будут крепиться лестницы, снегозадержатели, кровельные ограждения. Доски укладывают на контрообрешетку не вплотную, а на расстоянии 2-3 см. Такое основание делают в местах с высокой нагрузкой.

Нельзя в целях экономии увеличивать интервал между досками обрешетки. Например, класть доски через волну. Это уменьшит площадь опоры и приведет к деформации металлочерепицы при высокой снеговой или ветровой нагрузке.

Важно! Обязательна обработка древесины антисептиками и антипиренами, которые защищают от гнили, жуков-древоточцев, грибка, предотвращают возгорание. Для крыши подходят составы с длительным сроком защиты, так как повторная пропитка по понятным причинам исключена.

Нижняя часть кровли. Кровельный саморез 28 или 35 мм в каждую волну.

Скат – движение через ряд в шахматном порядке.

Торцевая планка – крепеж к высшим точкам. Шаг – 50-60 мм. Крепежные элементы до70 мм.

Коньковую планку протягивают через высшие точки . Расстояние между крепежами – до 70 см.

Карниз. Нижний край черепицы должен выступать на 50-70 мм. Чтобы он не деформировался, опорную рейку делают толще других (+10-15 мм). Саморезы  вкручивают в 60-70 мм от верха волны.

Точки крепления

Если саморезов мало, кровля будет «гулять», если много – возможна деформация материала. Мы рекомендуем придерживаться инструкции производителя.

Средние цифры выглядят так:

• Листы – 6-8 саморезов на м².
• Доборы – 3-5 саморезов на метр погонный.
• Область торца, сложные элементы – фиксация на каждой доске обрешетки.

Саморезы вкручивают в центр доски обрешетки  или минимум в 2 см от ребра. Если установить их ближе к краю, доска может расколоться, что снизит надежность фиксации и приведет к «разбалтыванию» металлочерепицы.

Технология установки

• На двускатной крыше начинают с нижнего/верхнего края торца, на шатровой – с торца самой высокой точки ската. Листы ровняют по карнизу, затем фиксируют по всей длине.
• Нижние края черепицы могут выступать за границы крыши не более чем на 70 мм.
• Каждый следующий элемент укладывают под волну предыдущего.
• Карнизный край оставляют с выступом 50-70 мм.
• Саморезы вкручивают между гребнями на 10-15 мм ниже верха волны.
• Металл должен плотно прилегать к основанию.

Черепицу крепят кровельными саморезами 4,8×28 (35) мм с уплотнительной резиновой или ЭПДМ шайбой. Головку винта подбирают в цвет профиля, чтобы сделать менее заметной. Саморез ввинчивают под углом 90 градусов, не допуская нарушения герметичности. Резиновая (ЭПДМ) прокладка должна плотно закрыть пространство между металлом и головкой.

Стыковка проводится либо по волне, либо по рядам.

При соединении по волне соединительные крепежи устанавливают ниже линии штамповки в самой высокой точке сектора. Стыки соединяют перед фиксацией черепицы на обрешетке. Стандартный замок металлочерепицы – 150 мм.

Стыковка по рядам проводится по рейкам основания. Предварительное соединение профиля не требуется. Листы укладывают внахлест и фиксируют на обрешетке в два слоя.

При стыковке лист немного приподнимают, наклоняя и сдвигая снизу вверх, совмещают волны и вкручивают саморезы.

• Металлочерепица: нет царапин, трещин, изгибов. Соблюдены размеры. Полимерное покрытие без повреждений. Срезы и торцы обработаны защитой от коррозии.
• Обрешетка: точность геометрических размеров досок, расстояние между ними, усиленные конструкции в области стыковки с вертикальными элементами, конька, карнизов.
• Плоскость: ровная поверхность без вмятин, кривизны, перекосов. Волны совпадают, линии стыковки не заметны. Плотное прилегание к основанию, нахлесты с разбегом не более 3 мм.

• Не соблюден шаг обрешетки.
• Недостаточно точек крепежа на кв. м.
• Нет ветровых планок.
• Саморез вкручивается в верхнюю часть волны.
• Саморез вкручен слишком туго или слишком слабо. Слишком плотное прилегание приводит к деформации покрытия, слабое – к проникновению под прокладку самореза влаги.

Точное соблюдение технологии установки обеспечивает надежную эксплуатацию кровли в течение  10-20-30 лет.  Мы рекомендуем опираться на рекомендации производителей и руководствоваться главным принципом всех строительных работ: «Семь раз отмерь, один раз просверли».

« назад к списку

Как крепить металлочерепицу к обрешетке крыши: схема

Крепление металлочерепицы — нельзя назвать очень сложным процессом, но он требует соблюдения определенных требований и правил. Если все сделать правильно, то кровельное покрытие прослужит длительное время.

Содержание

• 1 Ключевые правила монтажа
• 2 Особенности крепления листов разной формы и размеров
• 3 Скрытое крепления листов и его особенности
• 4 Крепление на карнизе и коньке
• 5 Монтаж металлочерепицы вокруг препятствий
• 6 Самые распространенные ошибки крепления металлочерепицы

Ключевые правила монтажа

Металлочерепица должна крепиться при помощи саморезов со специальной прокладкой, выполненной из ЭПДМ-резины. Благодаря этому не возникнут протечки. Шляпки саморезов, обычно, окрашены, что делает их практически незаметными на кровле. Для работы очень удобно использовать шуруповерт с аккумулятором:

• Он существенно упрощает работу, благодаря отсутствию шнура.
• Благодаря небольшому весу улучшает мобильность.
• Наличие нескольких аккумуляторов позволит существенно продлить время работы без подзарядки.

Саморезы необходимо закручивать до такой степени, чтобы прокладка была лишь немного прижата. Если закрутить слабо, то под нее будет попадать вода и это вызовет коррозию и существенно ограничит срок эксплуатации. Если перестараться, то резину расплющит, что приведет к плохой герметизации и разрушению покрытия. К тому же может провернуться саморез в обрешетке и крепление ослабнет. К начальной планке необходимо прикрепить нижний лист. Для этого используются саморезы, которые ввинчиваются в каждую волну. При наличии вертикального перехлеста правильно будет скреплять в подъем волны. Для этого необходимо использовать специальные короткие саморезы. В иных случаях необходимо производить скрепление в нижних местах прогиба. Это гарантирует наиболее качественное и надежное крепление. Саморезы вкручиваются строго перпендикулярно. Если схема крепления металлочерепицы соблюдена, то потребуется 8 саморезов на каждый квадратный метр.

Важно очищать кровлю от металлической стружки. Если этого не сделать сразу, то со временем она заржавеет и внешний вид металлочерепицы будет испорчен.

После транспортировки нужно внимательно осмотреть поверхность металлочерепицы на предмет царапин и прочих повреждений. Если таковые будут обнаружены нужно при помощи обыкновенного баллончика закрасить их краской. Рекомендовано сделать то же самое с местами срезов. Нужно следить, чтобы капиллярная канавка была накрыта следующим листом. Она служит для удаления влаги, образованной вследствие капиллярного эффекта.

Особенности крепления листов разной формы и размеров

Если крыша имеет большие размеры возникает вопрос, как крепить металлочерепицу? Ведь в местах стыков может быть до 4 листов, что вызовет смещение. Чтобы это предотвратить необходимо поворачивать листы при укладке.

Скрытое крепления листов и его особенности

Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия.

Крепление на карнизе и коньке

По технологии без капельника нужно размещать нижнюю кромку листа до 50 мм длиннее от края карниза. Благодаря этому атмосферные осадки удаляются сразу в водосточный желоб. Под весом снега край может прогнуться, поэтому не стоит делать выступ больше рекомендованного. К обрешетке в месте карниза предъявляются особые требования. Планка, расположенная с краю, должна быть толще остальных примерно на 15 мм. Иногда крепление происходит на карнизную планку, тогда делать выступ металлочерепицы не требуется.

Монтаж металлочерепицы вокруг препятствий

Желательно оштукатурить дымоходы и прочие элементы перед креплением листов крыши. Однако можно такую работу оставить на потом, только придется быть гораздо более аккуратным.

Самые распространенные ошибки крепления металлочерепицы

Очень важно правильно выбрать саморезы. Распространены случаи, когда приобретается качественная металлочерепица и принимается решение сэкономить на крепеже. Либо допускаются элементарные ошибки при выборе. И получается, что срок службы покрытия 50 лет, а оно портится намного быстрее из-за некачественных саморезов. Если шайба будет выполнена из обыкновенной резины, то она со временем высохнет и потрескается. В результате чего нарушается герметичность, вода «добирается» к обрешетке и кровле. Все стремительными темпами разрушается. Не стоит использовать саморез с длинной резьбой для ввинчивания в гребень волны. Таким образом, не удастся добиться надлежащего примыкания шайбы и существует большая вероятность деформировать металлочерепицу. Крепление металлочерепицы — процесс, который требует выполнения определенных правил и обязательное соблюдение технологии. Правильно расположив элементы крепления, можно гарантировать надежность и герметичность поверхности.
