Как крепить металлочерепицу на крыше саморезами

Металлочерепица – эффективный метод обустроить прочную и самое главное красивую кровлю, которая не нуждается в специальном обслуживании. Стоит отметить, что и монтаж такого компонента не представляет особой сложности за счет чего все операции по установке можно выполнить своими руками.

Металлочерепица производится с использованием стальных листов. Последние обрабатываются специальным покрытием, обеспечивающим защиту от отрицательного воздействия окружающей среды. Затем изделие поддается штамповке по специальной технологии, за счет которой металлочерепица получает внешний вид глиняной черепицы.

Стоит отметить, что наиболее популярны листы с шириной 1180 мм. Такой размер позволяет создать нахлест и не боятся за то, что изделие не поместится на крыше. Помимо непосредственно черепицы приобретаются следующие компоненты:

специальные кровельные планки для крепления дополнительных элементов;
листы плоской длины, изготовленные из металла, что и черепица.

Как правильно крепить металлочерепицу на крыше саморезами? Ответ прост – следовать следующим правилам:

для резки применять только специальные инструменты. Такой тип средств не оказывает абразивное воздействие, то есть, не разрушает лист. Поэтому применять болгарку нельзя;
крайне осторожно перемещаться по крыше;
крепеж листов осуществляется при помощи специальных монтажных саморезов;
если вы используете шуруповерт, то необходимо существенно уменьшить его вращательный момент. На этом аспекте остановимся более подробно чуть ниже;
монтаж выполнять перпендикулярно листу и обрешетке;
саморезы вкручивать в местах прогиба «волны» — поперечного ряда профилей черепицы;

нижний лист крепить с шагом вкручивания через одну волну.

Как и говорилось выше, остановимся на этапе с шуруповертом более подробно. Уменьшение вращения необходимо, чтобы не переборщить с затяжкой и не оказать слишком значительного воздействия на резиновую прокладку. Также чрезмерное усилие спровоцирует прокручивание шурупа в древесном массиве.

Однако недостаточное вращение не обеспечит должную степень герметизации. Поэтому этот факт необходимо учитывать.

Совет: Вкручивать саморезы нужно плотно, однако так, чтобы не раздавить резиновый герметизатор.

Крепление металлочерепицы саморезами на крыше

В местах, где образуется вертикальный перехлест задействуют короткие саморезы. Такой тип элементов обеспечивается возможность соединения листов друг с другом. Также их ввинчивают в место спада «волны». Другую часть компонентов размещают по периметру кровли в шахматном порядке.

Как правило, для крепления листов необходимо от 6-9 саморезов на метр металлочерепицы. При необходимости установки дополнительных элементов применяют монтажные шурупы. Расход последних составляет до 3 штук на погонный метр кровли.

Стоит отметить, что геометрическая форма крыши практически не имеет значения. Вне зависимости от ее типа листы черепицы ровняют строго по горизонтали карниза. Непосредственно перед началом работ по закреплению формируется специальный блок, состоящий из 3-4 листов. Последние скрепляют крепежными элементами – саморезами, предназначенными для такого типа черепицы.

Как производить укладку стальной черепицы

Вышеупомянутые правила – не финальный свод рекомендаций, который необходимо соблюдать. Также стоит учитывать, что непосредственно крепление такого средства осуществляется с нижнего угла прямоугольника. Последующие листы черепицы кладут поверх предыдущего.

Нюанс: Да, существует и другой тип монтажа. Он примечателен тем, что первично устанавливается верхний слой, а под ним нижний. Но эта методика отличается существенным недостатком – можно поцарапать полимерное покрытие. Из-за этого черепица не сможет правильно выполнять свои задачи.

Для улучшения эстетической составляющей и упрощения монтажа черепицу кладут в нижний ряд. Касательно выравнивания, то оно происходит не только по карнизу. Также ровнять следует по «волнам» соседствующих листов.

Скрытое крепление металлочерепицы

Такой тип монтажа крайне популярный за счет более приятного внешнего вида. Но также он примечателен некоторой сложностью. Последняя предполагает применение кровельных саморезов, имеющих пресс-шайбу. За счет того, что крепления не будут заметны можно задействовать обычные неокрашенные крепежные элементы.

При таком виде установки листов не нужно сверлить или создавать отверстия любым другим методом. Поэтому целостность металлочерепицы будет полностью обеспечена. Вкручивание осуществляется за счет установки саморезов в специально предусмотренный для этого паз.

Соединение отдельных листов между собой производится зацеплением. Скрытый монтаж позволяет обустроить наиболее прочную и герметичную кровлю.

Как осуществляется монтаж на карнизах и коньке

Этот тип установки отличается повышенной сложности. Формирование карниза происходит таким образом, что нижний рез имеет выступ, примерно, 6 см. Это обеспечивает отток дождевой воды, снега.

Защита от провисания обеспечивается использованием доски обрешетки с более значительной толщиной.

А теперь касательно использования саморезов:

крепежные узлы формируют на 8 см от штамповки;
закручивание происходит через поперечные ряды профиля;
выборочная установка специальной подконьковой доски – это происходит в том случае, рез в верхней части располагается на достаточно длинной дистанции от места штамповки.

Также при таком типе монтажа формируется специальный зазор, обеспечивающий правильную вентиляцию обрешетки.

Специфика крепления металлочерепицы по трубам

Из всех вышеупомянутых способов эта методика отличается наибольшей сложностью. Специфика монтажа предполагает использование специальных элементов, регулирующих направление воды. Также обрезается примыкающая к кровле труба, примерно, на 15 см.

После выполнения вышеупомянутых действий необходимо проделать следующие операции:

воспользоваться инструментами для разметки мест, где будет примыкать нижняя планка. Обычно они располагаются на 16-18 см выше листов черепицы;

происходит сбор нижних компонентов фартука (Ф). И только после завершения действия производится сбор боковых элементов;
первая часть фартука маскируется листами кровли. Поверх последних ставят элементы второй части Ф;
верхние компоненты Ф выводят на свыше 20 см расстояние от места реза.

Учитывая все вышеупомянутые нюансы монтаж кровли не займет у вас крайне много времени. Также при выполнении всех правил сложности установки не возникнут.

Как происходит установка специального элемента – снегозадержателя

Сразу стоит отметить, что этот компонент является одной из основных частей. Такое средство позволяет максимально быстро и эффективно бороться со снегом. В первую очередь, следует запомнить, что монтаж такого конструкционного элемента предполагает несколько этапов:

первый – в отверстиях, расположенных в креплениях, располагается труба;
второй – снегозадержатель фиксируется при помощи специальных элементов на обрешетке, а именно в нижней части.

Совет: По возможности используйте метод монтажа труб снегозадержателя «один в один». За счет этого вам не придется дополнительно обустраивать обрешетку сплошного типа.

При необходимости стандартный компонент можно эффективно модернизировать без траты значительного объема средств.

Для этого достаточно установить обычную планку, за счет которой будет обеспечена защита от падения льда.

Какие ошибки нельзя допускать

Если вы хотите, чтобы ваша кровля прослужила более чем 50 лет, тогда обратите внимание на следующие ошибки, которые необходимо максимально избегать:

при монтаже необходимо использовать специальные шурупы, имеющие прорезиненную прокладку. Нередко вместо них используют стандартные элементы, которые не способны выполнять поставленные задачи;

также необходимо ввинчивать шурупы в нижнюю волну, а не в верхнюю. В последнем случае не обеспечивается достаточная плотность прилегания и снижается герметичность.

Максимально ответственно подходите к монтажу. В противном случае дорогостоящего ремонта не избежать.

Как Правильно Крепить Металлочерепицу | Dmitrov-Profil

dmitrov-profil.ru

подробнее

02-03-2023

05-03-2021

Крепление металлочерепицы: как правильно крепить металлочерепицу

dmitrov-profil. ru

Металлочерепица уверенно вытесняет другие кровельные материалы в строительстве домов малой этажности. Она легче и дешевле большинства аналогов, а установить её можно, не прибегая к посторонней помощи.

Как долго прослужит кровля из металлической черепицы, зависит от двух моментов: начального качества материала и качества монтажа. Если купить металлочерепицу можно, опираясь на расчеты проектировщика, то монтаж – ответственность подрядчика. Рассказываем, как правильно крепить металлочерепицу, чтобы она прослужила весь срок, установленный производителем.

Работы делятся на три этапа:

устройство основания;
укладка листов;
монтаж комплектующих.

Стандарты, СНиП и СП

Основной стандарт при проектировании крыши — СП 17.13330.2017 (разработан на основе СНиП II-26-76*). Им пользуются проектировщики и архитекторы. Строители руководствуются другим документом – Правилами производства и приемки работ. Многие положения этих документов устарели, поэтому при сооружении кровли приходится опираться на проект, чертежи, а также рекомендации производителя.

Основные моменты:

Металлическую черепицу устанавливают на скатах уклоном от 14%.
Обрешетку делают из досок/брусков шириной 10-15 см.
Расстояние от центра до центра соседних досок равно длине волны.
Все крепежные элементы с обязательной антикоррозионной защитой.

Важно! Для резки металлической черепицы нельзя применять абразивы. Они нагревают поверхность, образуются искры, которые могут повредить полимерный слой, ухудшив гидроизоляционные и антикоррозионные качества. Чтобы отрезать лишнее, используют ножницы по металлу, ножницы просечные или специальную насадку на дрель. Места срезов окрашивают, чтобы защитить от поверхностной коррозии. Сверлить металл лучше, снизив скорость вращения сверла до минимума.

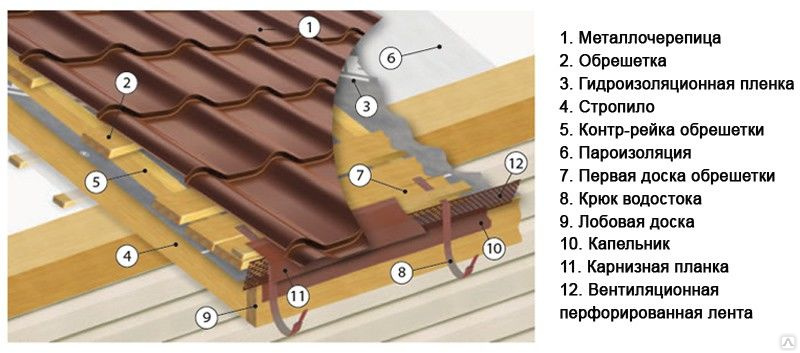

Обрешетка

Перед тем, как крепить металлочерепицу, нужно подготовить основание. Им служит обрезная доска 25(30) х100(150) мм. Металлочерепица достаточно легкая (до 5 кг/м², в среднем 4 кг/м²), поэтому укрепления базы не требуется. Важно подготовить монтажную плоскость – толщина доски по всей поверхности ската должна быть одинаковой. Это обеспечит ровную укладку без деформаций и перекосов, а готовая кровля не будет «гулять» при ветре.

Есть два типа обрешетки под металлопрокат:

Разреженная (шаговая) с креплением досок на равном расстоянии (согласно шагу волны металлочерепицы). Она подходит для простых и многоскатных крыш с уклоном от 20% и позволяет заметно снизить расход пиломатериала.

Сплошная обрешетка используется в местах, где кровля примыкает к трубе или стене, вокруг мансардных окон, в местах излома скатов, там, где будут крепиться лестницы, снегозадержатели, кровельные ограждения. Доски укладывают на контрообрешетку не вплотную, а на расстоянии 2-3 см. Такое основание делают в местах с высокой нагрузкой.

Нельзя в целях экономии увеличивать интервал между досками обрешетки. Например, класть доски через волну. Это уменьшит площадь опоры и приведет к деформации металлочерепицы при высокой снеговой или ветровой нагрузке.

Важно! Обязательна обработка древесины антисептиками и антипиренами, которые защищают от гнили, жуков-древоточцев, грибка, предотвращают возгорание. Для крыши подходят составы с длительным сроком защиты, так как повторная пропитка по понятным причинам исключена.

Схема крепления

Нижняя часть кровли. Кровельный саморез 28 или 35 мм в каждую волну.

Скат – движение через ряд в шахматном порядке.

Торцевая планка – крепеж к высшим точкам. Шаг – 50-60 мм. Крепежные элементы до70 мм.

Коньковую планку протягивают через высшие точки . Расстояние между крепежами – до 70 см.

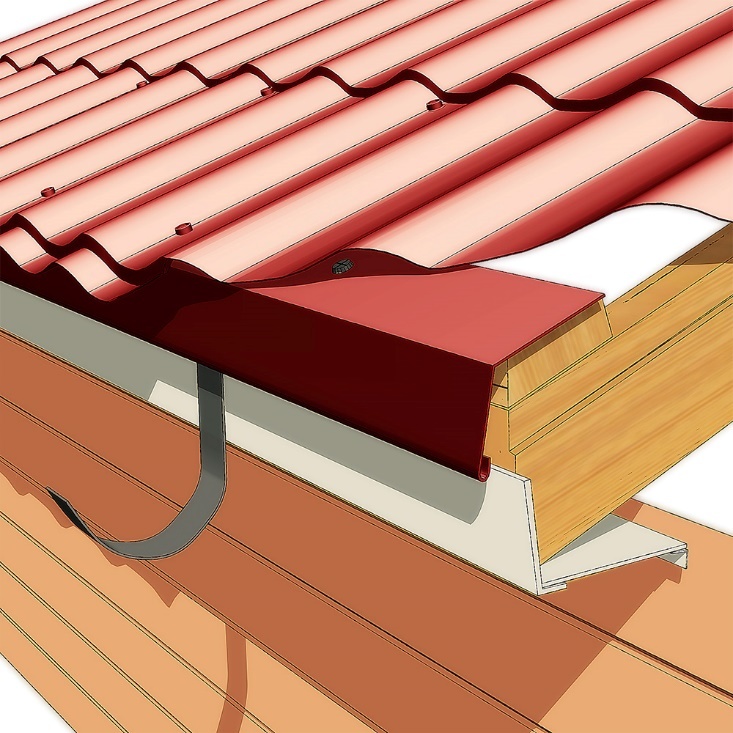

Карниз. Нижний край черепицы должен выступать на 50-70 мм. Чтобы он не деформировался, опорную рейку делают толще других (+10-15 мм). Саморезы вкручивают в 60-70 мм от верха волны.

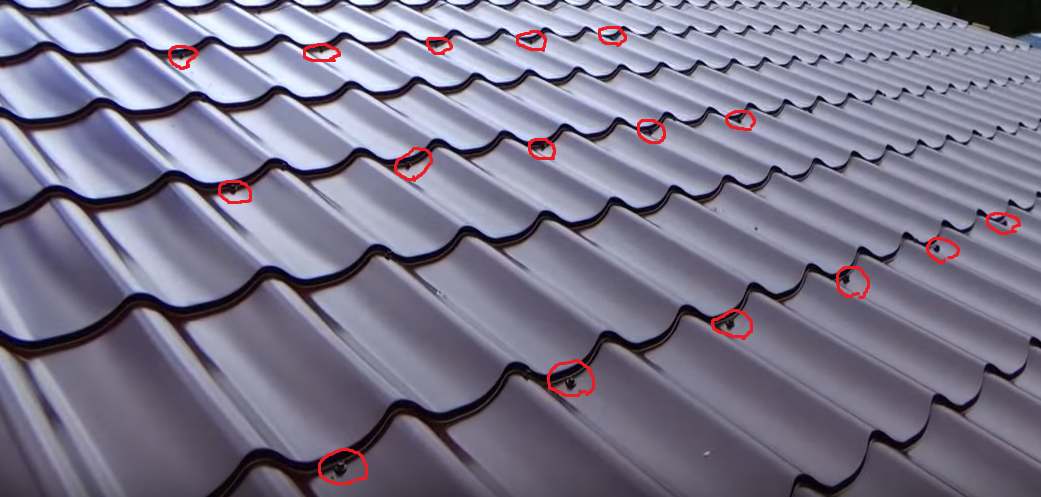

Точки крепления

Если саморезов мало, кровля будет «гулять», если много – возможна деформация материала. Мы рекомендуем придерживаться инструкции производителя.

Средние цифры выглядят так:

Листы – 6-8 саморезов на м².
Доборы – 3-5 саморезов на метр погонный.
Область торца, сложные элементы – фиксация на каждой доске обрешетки.

Саморезы вкручивают в центр доски обрешетки или минимум в 2 см от ребра. Если установить их ближе к краю, доска может расколоться, что снизит надежность фиксации и приведет к «разбалтыванию» металлочерепицы.

Технология установки

На двускатной крыше начинают с нижнего/верхнего края торца, на шатровой – с торца самой высокой точки ската. Листы ровняют по карнизу, затем фиксируют по всей длине.
Нижние края черепицы могут выступать за границы крыши не более чем на 70 мм.
Каждый следующий элемент укладывают под волну предыдущего.
Карнизный край оставляют с выступом 50-70 мм.
Саморезы вкручивают между гребнями на 10-15 мм ниже верха волны.
Металл должен плотно прилегать к основанию.

Крепление металлочерепицы саморезами

Черепицу крепят кровельными саморезами 4,8×28 (35) мм с уплотнительной резиновой или ЭПДМ шайбой. Головку винта подбирают в цвет профиля, чтобы сделать менее заметной. Саморез ввинчивают под углом 90 градусов, не допуская нарушения герметичности. Резиновая (ЭПДМ) прокладка должна плотно закрыть пространство между металлом и головкой.

Как прикручивать металлочерепицу на стыках

Стыковка проводится либо по волне, либо по рядам.

При соединении по волне соединительные крепежи устанавливают ниже линии штамповки в самой высокой точке сектора. Стыки соединяют перед фиксацией черепицы на обрешетке. Стандартный замок металлочерепицы – 150 мм.

Стыковка по рядам проводится по рейкам основания. Предварительное соединение профиля не требуется. Листы укладывают внахлест и фиксируют на обрешетке в два слоя.

При стыковке лист немного приподнимают, наклоняя и сдвигая снизу вверх, совмещают волны и вкручивают саморезы.

Три точки контроля качества

Металлочерепица: нет царапин, трещин, изгибов. Соблюдены размеры. Полимерное покрытие без повреждений. Срезы и торцы обработаны защитой от коррозии.
Обрешетка: точность геометрических размеров досок, расстояние между ними, усиленные конструкции в области стыковки с вертикальными элементами, конька, карнизов.
Плоскость: ровная поверхность без вмятин, кривизны, перекосов. Волны совпадают, линии стыковки не заметны. Плотное прилегание к основанию, нахлесты с разбегом не более 3 мм.

Ошибки в монтаже металлочерепицы

Не соблюден шаг обрешетки.
Недостаточно точек крепежа на кв. м.
Нет ветровых планок.
Саморез вкручивается в верхнюю часть волны.
Саморез вкручен слишком туго или слишком слабо. Слишком плотное прилегание приводит к деформации покрытия, слабое – к проникновению под прокладку самореза влаги.

Точное соблюдение технологии установки обеспечивает надежную эксплуатацию кровли в течение 10-20-30 лет. Мы рекомендуем опираться на рекомендации производителей и руководствоваться главным принципом всех строительных работ: «Семь раз отмерь, один раз просверли».
