Мауэрлат используется как основание для стропил. Это связующий элемент между ними и несущими стенами. Зачастую этот элемент конструкции представляет собой сплошной крепкий брус или бревно, жестко зафиксированное к несущей конструкции. Крепление мауэрлата к газобетону является первым действием при создании стропильной системы крыши.

На поверхность крови могут действовать различные силы: ветер, нагрузка снега и дождя. Поэтому так важно надежно закрепить крышу к несущим стенам и равномерно перераспределить все эти силы. В ином случае крыша может быть легко сорвана сильным порывом ветра или покоситься в одном месте. Для того чтобы избежать всего этого, необходимо очень качественно и, главное, правильно провести крепление мауэрлата к стене (подробнее: «Какое крепление мауэрлата к стене выбрать – варианты и способы монтажа»).

Мауэрлат — крепление

Для создания этого элемента используют хвойные породы дерева. В основном применяют брус сечением 150*100, 150*150 или 80*180 мм. Помимо этого можно использовать обычное бревно диаметром 18 см, но его необходимо очистить от коры. Также для плотного прилегания мауэрлата к стене, одну сторону такого бревна необходимо подпилить.

Крепление мауэрлата можно проводить несколькими способами:

• с использованием кованных скоб;
• стальных или деревянных нагелей;
• металлических уголков;
• анкерных болтов;
• проволоки;
• закладных шпилек или арматуры.

Тот или иной способ крепления выбирают в зависимости от материала стен и текущих финансовых возможностей.

Способы крепления мауэрлата к стене из дерева

Если стены дома возведены из клеенного или оцилиндрованного бруса, то мауэрлат кладут по верхнему венцу стен. Крепление проводят так же как и остальные элементы стен. В домах из брусьев вместо мауэрлата можно использовать верхний венец. Также в домах с каркасом из дерева в качестве мауэрлата может использоваться верхняя обвязка.

Крепление мауэрлата к кирпичной стене

Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.

В зависимости от выбора, меняются некоторые операции подготовительных работ:

• Крепление мауэрлата проволокой. Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
• Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног (прочтите также: «Мауэрлат: размеры и особенности крепления»).

• Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.

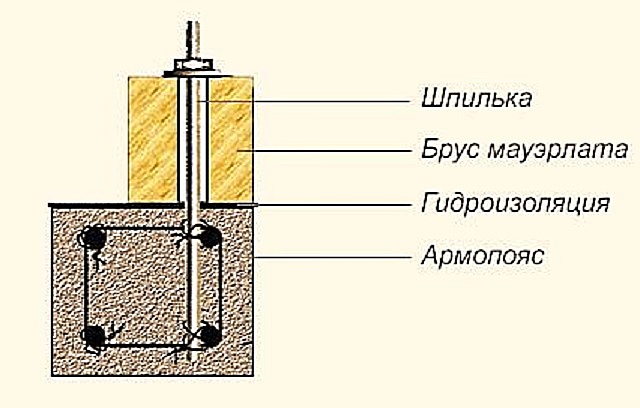

Крепление мауэрлата к армопоясу

Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной.

Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или больше количества стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил.

Перед заполнением опалубки бетоном, необходимо обмотать резьбу закладных шпилек малярным скотчем. Это поможет предотвратить загрязнения резьбы и прихода ее в негодность. После того как армопояс высохнет и приобретет прочность, можно приступать к закладке мауэрлата. Но перед этим в нем необходимо просверлить отверстия под шпильки. После этого брус фиксируется двумя гайками. Для того чтобы со временем соединение не ослабло, необходимо завершить его контргайкой.

Крепление мауэрлата на армопояс, подробнее на видео:

Независимо от выбранного способа крепления мауэрлата, под него обязательно укладывают слой гидроизолирующего материала.

Сам брус обрабатывают антисептиками в несколько этапов. Это поможет получить надежную конструкцию, стойкую к воздействию влаги и пара.

Для того чтобы уменьшить количество стыков в конструкции мауэрлата, для его создания выбирают брусья максимальной длины. Отдельные элементы сращивают косым прирубом с фиксацией болтами, саморезами или гвоздями. На углах конструкцию мауэрлата усиливают металлическими пластинами или скобами.

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Содержание:

Для чего нужен мауэрлат
Методы крепления к газобетону

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно.

В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку.
  Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

• проволока из стали;
• анкерные болты;
• химические анкеры;
• шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

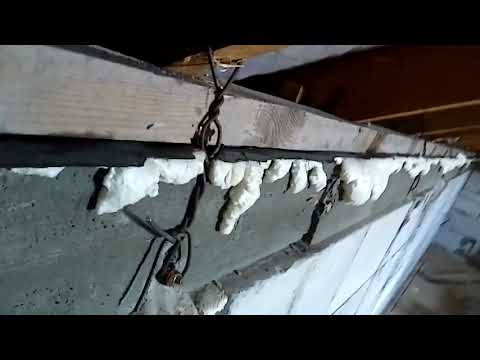

Фиксация мауэрлата с применением проволоки

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

• внутреннего стального стержня с нанесенной резьбой;
• внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

1. По последнему ряду блоков вдоль стен раскладывают брусья.
2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Тот, кто интересовался строительством частного дома или тем более возводил такие постройки, знает, что такое мауэрлат и как важно правильно его закрепить для вся структура. Для тех, кто пока не знаком со строительным делом, уточним, что мауэрлат – это специальная деревянная конструкция, назначение которой – принять основную нагрузку с крыши и равномерно распределить ее по стенам дома. Именно к нему крепятся ноги стропил, и они обеспечивают конструктивную устойчивость всей крыши.

Крепление мауэрлата к газобетону.

Надежный и грамотный монтаж мауэрлата к стенам – ответственная операция, так как от ее аккуратности зависит не только прочность всей кровли, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавра или стального бруса, если стропила на крыше тоже металлическая система, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и технологии монтажа. Минимальное сечение деревянного бруса или бревна 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его следует обрезать с одной стороны настолько аккуратно, чтобы оно плотно прилегало к верхней грани газобетонной стены.

Выбор материала и расчет параметров

Монтаж мауэрлата несет две основные функции:

1. Равномерное распределение нагрузки от кровли на все несущие стены дома.
2. Крепление конструкции крыши к монтажной коробке.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

За основу берется деревянный брус размером, как было сказано выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород, который предварительно должен пройти антисептическую обработку. Все бруски должны равномерно закрывать всю верхнюю часть стен, а для их надежного скрепления между собой используется прямой замок. В этом случае замок лучше дополнительно укрепить, забив для крепления гвозди.

В результате у вас получится единая жесткая система, когда бруски надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Бруски всегда немного уже кладки из газоблоков, поэтому их нужно сдвинуть к внутреннему краю так, чтобы между бруском и внешним краем стены оставалось свободное пространство шириной не менее 5 см. В некоторых случаях по внешнему краю кладут ряд кирпичей, в которые будут упираться стороны мауэрлата.

Помните, что перед тем, как приступить к креплению мауэрлата к газобетону, между деревом и стеной необходимо будет уложить качественную гидроизоляцию.

Варианты крепления мауэрлата

Всего существует несколько способов крепления мауэрлата к газобетону. В связи с тем, что этот крепеж должен быть максимально прочным и не допускать даже малейших изменений конструкции, в современной технологии строительства применяют несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с:

• прочной стальной проволокой;
анкеры
• , встроенные в армированный пояс;
• металлические шпильки, выступающие из железобетонного пояса.

Рассмотрим эти виды крепления к газобетону более подробно.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропила, 5 — Проволока, 6 — крепеж.

Еще при кладке стены в два-три ряда до ее верха между кирпичами проталкивают стальную проволоку так, чтобы ее середина была закреплена кирпичами.

Оба конца должны быть такой длины, чтобы их было достаточно, чтобы прикрепить брус к стене. Для этого проволока должна пройти через отверстие в мауэрлате и надежно затянуться.

Количество таких связок не регламентируется, но их количество лучше приравнять к количеству футов стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того, что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делая ее более жесткой. Кроме того, армированный пояс позволяет идеально выровнять верхнюю границу стен по горизонтали, что крайне важно для обеспечения как прочности, так и надежности.

Монтажная пластина с анкерными болтами.

Если стены дома выполнены из газобетона, монтаж мауэрлата невозможен без армирования, так как сам газобетон слишком мягкий материал, чтобы обеспечить надежную фиксацию анкерных болтов, шпилек или других крепежных элементов.

Строить армированный пояс лучше всего из специальных П-образных блоков, которые укладывают на верхнюю грань стен так, чтобы образовалась единая и непрерывная линия желоба. По углам используются блоки с распиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливается арматура из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном желоба армированного пояса устанавливаются анкеры с резьбой. Они скреплены вязальной проволокой. Их крепления должны быть максимально плоскими; для этого используется натянутый шнур или леска. Анкеры должны располагаться как можно ближе к верхней поверхности бетона и к бруску соответственно, при этом стоять максимально перпендикулярно линии.

Количество креплений не регламентировано, но их количество не должно быть меньше количества стропил, при этом размещать их нужно так, чтобы они не закрывались ими, поэтому постарайтесь максимально точно отметить места крепления.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры надежно закрепляются в его толще. Это крепление является самым надежным из всех мыслимых вариантов.

После окончательного высыхания на бетонном поясе и анкерах брусья укладываются таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит затяжкой гаек и шайб.

Чтобы точно рассчитать место под будущие отверстия под анкерные болты, нужно поверх болтов уложить брусок, а затем сверху несколько раз ударить трамбовкой или ее аналогом. От соприкосновения с болтами в древесине останутся вмятины, и в этом месте нужно просверлить отверстия.

Иногда в целях экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог шурфов в кирпичной кладке, куда укладывают арматуру и заливают бетон по той же технологии, что и пояс. Там также необходимо прикрепить анкерные втулки к арматурным стержням.

Крепление металлическими штифтами

Крепление мауэрлата металлическими штифтами.

Если у Вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то можно использовать более легкий вариант крепления для крепления стен с помощью мауэрлатного бруса — стеновых шпилек, заделанных в стену. Эти шпильки представляют собой стальной крепеж в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами 5 см.

На этапе возведения кирпичной кладки эти шпильки замуровывают в стену, их устанавливают за один или два ряда до окончания строительства. Свободной длины шпилек должно быть достаточно, чтобы пройти через планку или зафиксировать контргайки.

Дальнейшая технология напоминает крепление анкерными болтами. Также отмечают места для сверления отверстий, устанавливают бруски и затягивают шурупы.

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам креплений и их будущего расположения. Кроме того, необходимо провести одно важное мероприятие.

Это хорошая гидроизоляция.

Между стеной и древесиной балки следует уложить несколько слоев подходящей гидроизоляции.

Это может быть как обычный рубероид или полиэтилен, так и дорогие современные материалы. Необходимость такой изоляции крайне важна, ведь без нее в месте соприкосновения будет скапливаться влага, которая способна в кратчайшие сроки разрушить всю структуру древесины. Только после монтажа выбранного утеплителя можно продолжать монтаж мауэрлата.

Стропильная система четырехскатной крыши: вальмовая, вальмовая

Многим нравятся дома с четырехскатной крышей. Несмотря на то, что они требуют больше всего материалов, а значит, и денег, они пользуются популярностью. Во-первых, потому что даже простой «коробке» они придают более интересный вид. Во-вторых, потому что они долговечны и надежны. И пусть стропильная система вальмовой крыши одна из самых сложных, ее можно разработать и изготовить своими руками.

Содержание статьи

• 1 Типы скипленных крыш
  • 1.1 Половина HIP
• 2 Угол наклона и высота крыши
• 3 Hip-Type Hiphed Rafter System
  • 3.1 DIAGENAL RAFTER
  .2.2.2.2 стропильная нога
  • 3.3 Способы крепления манжет и полулаг
  • 3.4 Способы крепления нижних концов стропил
• 4 Датская полувальмовая крыша
• 5 Устройство 4-х скатной четырехскатной крыши на примере беседки

Типы шатровых крыш

Шатровые крыши являются самыми дорогими и сложными в строительстве. Но, несмотря на это, они были и остаются популярными. А все благодаря тому, что они выглядят привлекательнее всех остальных видов крыш, обладают высокой механической прочностью, хорошо противостоят ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже с беседкой выглядит «солиднее» любого другого.

Даже простая «коробка» под 4-скатной крышей выглядит эффектно

Существует два основных типа 4-скатных крыш: вальмовая и вальмовая. Шатровая крыша подходит для квадратных зданий, вальмовая – для прямоугольных. В четырехскатной крыше все четыре ската имеют вид треугольников и все они сходятся в одной точке – в центре квадрата.

Общая конструкция вальмовой крыши

Классическая вальмовая крыша имеет два трапециевидных ската, сходящихся на коньке. Эти наклоны расположены вдоль длинной стороны прямоугольника. Два других ската представляют собой треугольники, примыкающие к крайним точкам конькового бруса.

Устройство вальмовой крыши в общих чертах

Несмотря на то, что скатов в любом случае четыре, конструкция и расчет этих крыш различны. Порядок сборки также отличается.

Полувальмовая

Вальмовая крыша встречается гораздо чаще – ведь прямоугольных зданий гораздо больше, чем квадратных. Есть еще несколько его разновидностей. Например, полувальмовые – датские и голландские.

Полувальмовые крыши — датская и голландская

Хороши тем, что позволяют установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом жилой площади меньше, но и затраты на строительство не так велики.

Угол наклона и высота крыши

Уклон шатровой крыши определяется исходя из снеговой и ветровой нагрузки в вашем районе. Чем выше снеговая нагрузка, тем выше нужно поднимать конек — чтобы склон был круче и снег не задерживался в больших объемах. При сильном ветре, наоборот, конек опускают ниже – чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Даже при выборе угла наклона скатов крыши руководствуются эстетическими и практическими соображениями. С эстетикой все более-менее понятно — здание должно выглядеть пропорционально. И лучше смотрится с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух видов. Во-первых, если подкровельное пространство планируется использовать как жилое, обратите внимание на площадь, которая будет комфортной для использования. Более-менее комфортно в помещении с высотой потолков 1,9 м. И то, это для людей среднего роста. Если ваш рост выше 175 см, штангу придется поднять.

С другой стороны, чем больше высота крыши, тем больше материалов потребуется для ее изготовления. И это второй практический аспект, который необходимо учитывать.

Есть еще один момент, который следует учитывать: кровельные материалы имеют минимальный и максимальный угол уклона, с которым может «работать» данное покрытие. Если у вас есть определенные предпочтения к типу кровельного материала, учитывайте этот фактор. От этого зависит, на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Вальмовая стропильная система вальмовой крыши

Если выполняется четырехскатная крыша, то чаще всего это вальмовая. Давайте сначала поговорим об этом. Центральная часть стропильной системы повторяет систему попарно двускатной крыши. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше для такой работы достаточно двух человек. Стропильные фермы в виде треугольников можно собрать на земле, а затем в готовом виде поднять и установить. В этом случае работы на высоте меньше, а чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши заключаются в тех местах, где укорачиваются стропила (стропильные полуноги) и образуется вальма — треугольные скаты. Здесь устанавливаются диагональные стропила, которые еще называют наслонными. Они опираются на внешние или внутренние углы здания и длиннее обычных стропильных ног. Особое внимание следует уделить диагональным стропилам, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными – их собирают из двух досок, сращивая их по ширине с помощью гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и скаты, которые называются стропильным блоком.

Стропильная система вальмовой крыши: устройство вальмовой крыши

Еще одна стропильная система вальмовой вальмовой крыши отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это и понятно – стропила располагаются по периметру, а не только с двух сторон, как в двускатной крыше.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Стропила диагональные

Как уже было сказано, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. Кроме того, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериала – она составляет более 6 метров, поэтому их делают сращенными и сдвоенными (спаренными). Это решает сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две парные доски выдерживают более высокие нагрузки, чем сплошной брус того же сечения. И еще: наращенные брусья для раскроя стропил изготавливаются из того же материала, что и обычные стропильные ноги. Это дешевле и не нужно искать специальный материал.

Как спарить стропила из досок

При использовании сращенных балок диагональные стропила обычно закрепляют установкой подкосов и/или ферм (столбов).

• При длине балки до 7,5 м достаточно одного раскоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м устанавливается дополнительная стойка или ферма. Эти подпорки ставятся внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9метров, необходима третья, промежуточная опора – стойка, поддерживающая середину прогона.

Шпренгель — специальная система, состоящая из балки, опирающейся на две смежные наружные стены. На эту балку опирается стойка, опирающаяся на скаты с двух сторон (скаты задаются при необходимости).

Стропильные балки, поддерживающие диагональные стропила

Стропильная ферма обычно не считается, но изготавливается из тех же материалов, что и стропильная система. Для самой балки 150*100 мм, стоек — 100*100 мм, для покоса — 50*100 мм. Это может быть брус подходящего сечения или сращенный брус.

Опора стропильной ноги

Диагональные стропильные ноги верхним концом опираются на коньковую балку. Точная конструкция этой сборки зависит от типа системы и количества прогонов.

При наличии одного прогона консоли делают на 10-15 см длиннее стропильного каркаса. Если такой выпуск слишком велик, то его обрезают. Но делать его короче не стоит – выращивать намного сложнее и дороже. Диагональные наклонные ноги в этой точке будут отдыхать.

Опорный узел для диагональных стропильных ног с одним коньковым прогоном

Стропила обрезаются под нужным углом, стыкуются на консоли. Крепится гвоздями. Соединение можно усилить металлическими накладками.

При наличии двух коньковых пролетов (делают, если планируется жилище мансардного типа) способ соединения зависит от материала, из которого изготовлены стропила:

• При использовании срощенных досок необходим шпренгель который опирается на выходы коньковых балок. Диагональные стропила подрезаются и опираются на стропильный столб.
• При использовании бруса в месте опирания устанавливается грузило — кусок доски толщиной не менее 50 мм. Доска крепится гвоздями к двум прогонам, а к этой доске уже идут стропильные ноги, которые будут образовывать вальму.

С двумя коньковыми балками

Нижняя часть стропильных ног обрезается по горизонтали и крепится к мауэрлату или обвязочной доске. Для большей надежности узла можно установить дополнительную косую балку и закрепить к ней угловую балку (на рисунке ниже).

Крепление стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Способ крепления манжет и полулаг

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (также называемые полулагами), с другой стороны — стропила — стропила, которые сформировать бедро. Их необходимо располагать таким образом, чтобы стыки не совпадали. Иногда для этого приходится менять расстояние между стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с обеих сторон. Этого крепления достаточно в большинстве случаев. Но, если вы хотите сделать это «правильно», нужно для каждого стропила сделать «прорезь» — насечку не более чем на половину толщины бруса. Стропила обрезаются, выставляются в нужном положении, на брусе чертится нужный контур (получается неровная трапеция за счет разных углов соединения). По полученному контуру вырезается углубление, в которое вставляется полуножка, после чего с двух сторон крепится гвоздями. Это сложный узел, и на его изготовление уходит много времени. Но несущая способность такого соединения намного выше. Есть еще один вариант, который в разы проще в исполнении, но мало чем отличается надежностью.

Способы крепления

Оптимальным способом крепления наручников и полуног к опорной балке можно считать крепление на гвоздях с дополнительной установкой черепных перекладин (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю бруса между закрепленными стропилами. В этом варианте балка становится двутавровой, что значительно повышает ее упругость и увеличивает несущую способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какой тип стропильной системы выбран вальмовой крыши — с висячими или наслонными стропилами, какая схема применяется. Система с скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — дерево, каркас, легкий бетон) реализуется с помощью специальных металлических креплений. Они состоят из двух частей. Один устанавливается на закладную доску, второй на стропила. Они соединяются друг с другом подвижно — с помощью длинной прорези или пластины.

Скользящее крепление стропил

При таком устройстве при изменении нагрузки крыша «отыгрывает» — стропила перемещаются относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадки передаются на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, возникающие при сложной конструкции крыши (с примыканиями в виде буквы Г или Т).

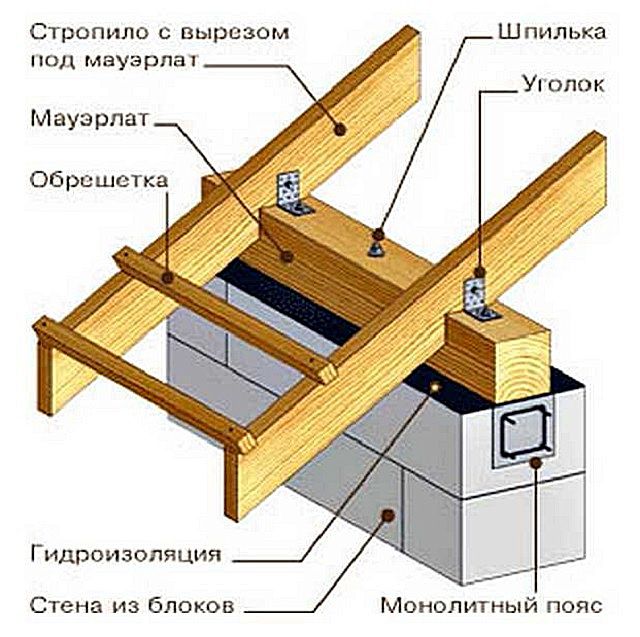

Жесткое крепление может быть выполнено разными способами — с вырезом под мауэрлат/обвязочную доску или с подшивной опорной планкой. Крепление обычно гвоздями, можно усилить металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом производится, если вальмовая крыша имеет выход — свесы. Обычно свесы бывают довольно большими и, чтобы не покупать длинные балки, их наращивают – добавляют доски, которые прибивают насквозь к нижней части балок. Это позволяет делать свесы любой длины, не тратя много материалов.

Датская полувальмовая крыша

Стропильная система датской четырехскатной крыши отличается от классической вальмовой крыши. Отличие в конструкции вальмы – здесь на некотором расстоянии от конька набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные двойные стропила. Насколько низко опускать опорную доску, решать вам. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут осадки. При большой площади полувальма придется рассчитывать нагрузку и подбирать толщину стропил.

С другой стороны, низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если жилое помещение расположено под четырехскатной вальмовой крышей.

Чтобы грузило (доска, соединяющая две противоположные стропильные ноги) не прогибалась от нагрузок, направленных вниз, устанавливается коротыш — кусок той же доски, который прибивается гвоздями к стойке, поддерживающей коньковый брус. Такие же упоры делают по краям сверл, хорошо закрепив коротыш гвоздями (шаг установки делают в шахматном порядке через 5-10 см).

Стропильная система вальмовой крыши: датская полувальмовая

При таком устройстве необходимо усилить места крепления наслонных стропил, так как нагрузка от них передается на крайнюю пару стропильных ног. Применяются два способа усиления:

• Крайние стропила делают двойными.
• Установить распорки из двойных досок. Нижняя часть расчалки упирается в станину или стойку. Их крепят гвоздями, стыки усиливают, устанавливая обрезки досок.

Если дом прямоугольный и вальма не слишком широкая, можно либо установить подкосы, либо сделать наружные стропила из двойного бруса. В остальном стропильная система четырехскатной крыши датского полувальмового типа собирается так же, как описано выше.

Устройство 4-х скатной четырехскатной крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра выполнена четырехскатная крыша, покрытая мягкой черепицей. Угол наклона был выбран «материал пола» с учетом снеговой и ветровой нагрузки – 30°. Так как конструкция небольшая, было решено сделать простую систему (на картинке ниже). Расстояние между стропильными ногами 2,25 м. При длине стропил до 3,5 м необходима доска 40*200 мм. Луч 9Для обвязки использовали 0*140 мм.

Схема стропильной системы четырехскатной крыши для беседки

Стропильную систему собрали на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСП, после — обложили гибкой черепицей.

Сначала мы собрали обвязку, которая будет крепиться к опорным стойкам. Далее устанавливаем стропила, которые опираются на середину обвязки. Порядок действий здесь следующий: посередине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В этом варианте эта стойка временная, она нам нужна только на время – пока мы не соединим первые четыре стропила по центру. В других случаях — для больших домов — эта стойка может остаться.

Порядок сборки четырехскатной четырехскатной крыши: собрал обвязку, прикрепил к ней средние стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в месте их стыковки (в зависимости от нужный угол наклона). Отмечаем, как его обрезать (вверху, на стыке и в месте примыкания к жгуту). Отрежьте все лишнее, примерьте еще раз, при необходимости подкорректируйте. Далее на этой заготовке делаем еще три таких же.

Теперь можно собирать стропильную систему четырехскатной крыши. Больше всего вопросов возникает по стыку стропильных ног по центру. Самый лучший способ — надежный и не слишком сложный — это взять брус подходящего сечения, сделать из него восьмиугольник — для соединения восьми стропильных ног (четырех угловых и четырех центральных).

Размер ребер — по сечению среза стропильных ног

Зафиксировав гвоздями все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем один, примеряем , вырежьте его, сделайте три копии по сделанному шаблону и смонтируйте.

Стропильная система 4-х скатной вальмовой крыши собирается

По такому же принципу изготавливаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет надежнее и можно будет не бояться даже в самые сильные снегопады.
