Крепление мауэрлата к армопоясу шпильки шагом: диаметр шпилек для крепления, расстояние между ними при установке. Какие использовать и как крепить? Размеры шпилек

Армопояс под мауэрлат: назначение, размеры и характеристики

г. Москва, Электролитный пр-зд, 5 Б строение 3.
Телефон: +7 (901) 522-39-48

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Назначение и функции

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

• вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
• при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

• в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;

• распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

• если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

• Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
• Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
• Придает дополнительную жесткость.
• Равномерно распределяют любую возникшую нагрузку несущих стен.
• Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Размеры и характеристики

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

• высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
• ширина – максимально приближена к ширине стены;
• длина – к соответствующим стенам;
• минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Технология сооружения армпояса

Монтирование опалубки

Опалубку можно делать различными способами, используя:

• деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
• боковые упоры;
• резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

•  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
• долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы.

• открутить гайки,
• разобрать опалубку,
• выбить шпильки;

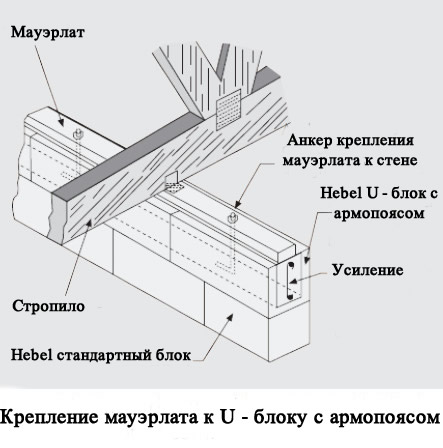

• способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
• с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса

Сетка из арматуры представляет собой:

• рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
• промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь ,нарушит впоследствии правильную работу армпояса.

• вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Как залить армопояс под мауэрлат

Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

• цемент М400 – 1 ч.;
• мытый песок – 3 ч.;
• щебень – 3 ч.

Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

На что нужно обратить внимание при заливке бетона?

• Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
• Во-вторых, на важность увлажнения бетона.
  Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие

Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

• в самом опорном брусе просверливают отверстия;
• мауэрлат насаживают на шпильки или анкера;
• монтаж выполняют через слой рубероида;
• крепеж производят посредством большой шайбы и гайки;
• после затяжки желательно подстраховать соединения контргайками;
• остатки торчащих элементов срезают болгаркой.

Монтаж закладных шпилек

К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Материал мауэрлата

Дерево

На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран. Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой. Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

Металл

Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

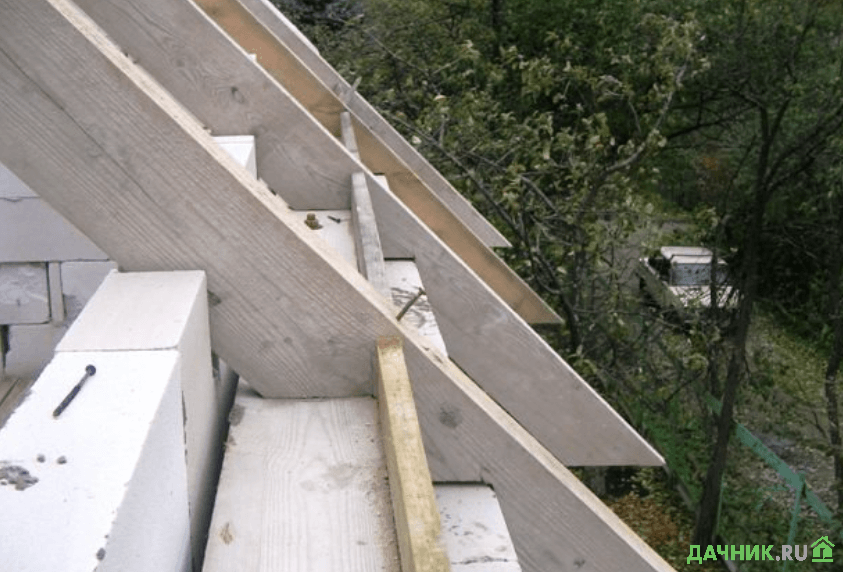

Газобетон

Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

• проволока из стали;
• анкерные болты;
• химические анкеры;
• шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Этап первый, строим опалубку из газобетона

Для изготовления формы, в которую будет заливаться бетон, используются стандартные U-блоки. Большая часть периметра стен выкладывается на клеевой основе в обычном порядке, и лишь на углах коробки здания потребуется проявить смекалку, чтобы состыковать отдельные детали из газобетона таким образом, чтобы опалубка представляла собой единую форму-полость без каких либо внутренних перемычек.

В опалубке под заливку будущего армопояса не только не должно быть перемычек, толщина будущей бетонной ленты должна быть одинаковой по всему периметру стен. В противном случае любая ошибка с укладкой мауэрлата может привести к образованию трещин и отрыву армопояса от основания из газобетона.

Важно! При укладке пустотных блоков необходимо тщательно выравнивать их положение по линии горизонта с помощью лазера, шнура или, чаще всего, обычного строительного уровня.

Обычно в газобетоне отрезают часть стенки от торца на длину, равную ширине блока. Сделать это можно с помощью обычной ножовки по металлу. Чтобы избежать протечек цементного молочка, все щели между стенками в опалубке заделывают алебастром.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Второй этап, формирование закладных элементов армопояса

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Важно! Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках».

Советы и рекомендации

Наиболее важным моментами в обустройстве бетонного пояса считается грамотная перевязка арматурных прутков и правильная заливка смеси. Труд достаточно тяжелый, и таскать ведра с бетоном на уровень потолочного перекрытия не каждому под силу. Но замесить и залить весь объем армопояса необходимо максимально быстро.

Размеры стягивающего пояса на газобетоне невелики, поэтому любое расслоение или появление свили в дальнейшем приведет к образованию трещины. Это не фундамент, поэтому заложить бетонную смесь под мауэрлат нужно максимум за четыре часа.
