Крепление мауэрлата к армопоясу: варианты и особенности

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат – это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

• установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
• монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

1. Нарезать куски стальной проволоки.
2. Уложить проволоку между блоками верхних рядов кладки.
3. Завершить кладку, обеспечив выход свободных концов проволоки.
4. Уложить деревянный брус на поверхность керамзитобетонных стен.
5. Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

• укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
• подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
• обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
• соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Он позволяет решить ряд серьезных задач:

• сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
• предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
• придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

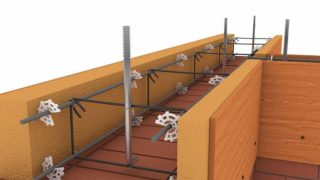

Выполняйте работы по сооружению армопояса в следующей очередности:

1. Смонтируйте опалубочную конструкцию по контуру коробки.
2. Соберите и установите внутри опалубки арматурный каркас.
3. Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
4. Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
5. Произведите заливку опалубки бетонной смесью.
6. Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Используются следующие методы крепления стропил:

• стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
• вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
• выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
• металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
• металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
• монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

• крепление отожженной проволокой;
• монтаж с помощью резьбовых шпилек;
• фиксация с использованием химических анкеров.

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

• габаритные размеры коробки здания;
• конструкцию кровельной фермы;
• массу стропильной конструкции;
• материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

1. Нарезать из отожженной проволоки отрезки нужной длины.
2. Многократно скрутить проволоку и закрепить внутри кладки.
3. Запустить свободные отрезки проволочной петли через отверстия бруса.
4. Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

• высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
• интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
• надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

• выполнить правильную разметку в брусе координат крепления;
• соблюдать ровный шаг между стальными анкерами;
• выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

• расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
• крепление мауэрлатного бруса параллельно кровельному коньку;
• обеспечение горизонтальности поверхности для монтажа бруса;
• пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

шпильки к армопоясу, способы, расстояния между анкерами

Содержание:

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится

Необходимые материалы и инструменты:

1. Брус сечением 150х150 мм.
2. Гидроизоляция. В основном для этих целей используется рубероид.
3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
4. Дрель.
5. Разводной ключ.
6. Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
2. Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

• Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
• Металлических шайб.
• Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
• Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах.  При этом шаг прутков и стропилин не должны совпадать.

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Армопояс под мауэрлат: крепление своими руками

Автор Виталий Калугин На чтение 8 мин. Опубликовано 04.09.2017

Изготовление армирующего пояса поверх кладки стены гарантирует высокую прочность строения. Особенно это важно для зданий, стены которых изготавливаются из пористых материалов с ограниченной несущей способностью, таких, как пенобетон, газонаполненные блоки или керамзитобетон. Перечень можно дополнить кирпичными стенами некоторых конструкций.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Размеры и конструкция армопояса

Обычно ширина армирующего пояса под мауэрлат должна приближаться к ширине кладки стены. Минимальным является размер 25х25 сантиметров. При использовании для кладки стен газобетонных блоков верхний ряд выполняется из блоков специальной U-образной формы, предназначенных именно для создания армопояса.

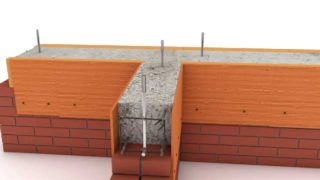

На стенах из кирпича роль наружной стенки опалубки играет кладка в полкирпича, а внутренняя изготавливается из различных материалов, таких, как ОСП, фанера, доски и другие подобные изделия.

Если предусмотрено строительство дома с мансардой, в стропильной системе, как правило, используются стойки, лежни и другие детали, характерные для такой конструкции. В таком случае нагрузка должна распределяться и на простенки внутри дома, на них также нужно устраивать армопояс. Во всех других случаях такая опора устраивается только по внешнему периметру стен.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Доска — наиболее распространенный материал для опалубки армопояса

При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

Армопояс органично вписывается в конструкцию здания

Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

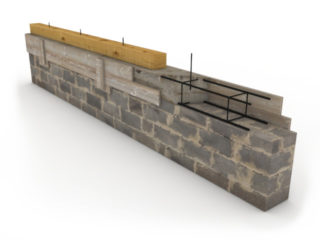

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

   Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой. Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

• цемент марки 400 — одна часть;
• песок мытый — три части;
• гравий — три части;
• вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Установка и крепление мауэрлата

Эта ответственная операция выполняется с учётом ряда обстоятельств:

1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

   Распространён способ крепления опорного бруса шпилькой или анкерным болтом

7. Разметка отверстий для анкерных болтов производится по месту. После установки бруса на болты на выступающую резьбовую часть устанавливается шайба и наворачивается гайка. При затяжке гаек нужно приложить усилие, чтобы шайба немного промяла древесину. Нужно соблюдать условие, чтобы места крепления мауэрлата не совпадали с местами установки стропильных ног. В идеальном случае они должны располагаться посередине между ними.

   Мауэрлат устанавливается на оцинкованный резьбовой крепёж

8. Аналогичным образом используются закладные шпильки. Перед заливкой армопояса они крепятся к армирующему каркасу вязальной проволокой не менее чем в двух точках, а в процессе заливки их положение нужно контролировать. К нижнему концу шпилек необходимо приварить поперечины.
9. Установку мауэрлата нужно производить не ранее, чем через 28 дней после заливки бетона поле полного его отвердения.

Видео: как устроить армопояс своими руками

Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.

Крепление мауэрлата к армопоясу, установка шпилек, гидроизоляции, соединение мауэрлата и многое другое

Бывают 2 типа мауэрлата:

Перед креплением мауэрлата к армопоясу, нужно понимать что существует 2 типа крыш:
1 — Тип: это тот мауэрлат который не принимает на себя распорные нагрузки от стропил, как правило делается в том случае если крыша меньше 150м2 (как делается крепление мауэрлата можете посмотреть в следующей инструкцией)
2 — Тип: мауэрлат который принимает на себя распорные нагрузки, делается если крыша дома более 150м2, вот именно данному типу и посвящена данная инструкция.
Вы должны понимать, что будут ли на вашей кровле распорные нагрузки или нет, это зависит от узлов соединения стропил к мауэрлату и к коньку. Если Ваша кровля более 150м2 то крепления стропил нужно сделать так чтобы они передавали распорные нагрузки, как это сделать Вы можете посмотреть в нашей инструкции на данную тему. Далее мы Вам объясним как правильно произвести крепление мауэрлата к армопоясу, какое расстояние должно быть между шпильками, узлы соединения и многое другое.

1 Этап: крепления мауэрлата к армопоясу (смотрите 3D модель)

Соединять мауэрлат с армопоясом рекомендуем с помощью шпилек за ранее установленных в армопояс (диаметр шпилек 16мм, шаг шпилек от 600-800мм), также можно соединить и с помощью анкеров, но первый вариант намного лучше.
Здесь мы вам показали полное устройства армопояса под мауэрлат, далее переходим на следующею инструкцию: установка мауэрлата.

2 Этап: определяем какой толщины должен быть мауэрлат

Мауэрлат должен выдерживать нагрузку от всей кровли передаваемый стропилами, образую при этом единый жесткий каркас (как правильно его рассчитать смотрите в другой инструкции)

3й Этап: узлы соединения мауэрлата (смотрите 3D модель)

На этом этапе нам необходимо соединить мауэрлат в единую раму.
Для этого мы:
1 — Соединение мауэрлата в длину методом косого прируба.
Делаем разметку на мауэрлате, к примеру его размеры 150мм х 150мм
— Отметка 1 под углом уступ — 0,15H*150=23мм.
— Отметка 2 — 2H= 2*150=300мм и соединяем 2 уступа линией после чего делаем выборку по нашим разметкам.
Со вторым брусом делаем тоже самое семерично (более подробно смотрите на 3D модели выше).
Далее соединяем их одной шпилькой если она 16мм если шпилька 12 мм то можно и 2мя, также можно соединить гвоздями, их тут будет 5.
2 — Соединения на углах методом врубкой в пол дерева
— Отметка 1 по высоте 05H*150=75мм
— Отметка 2 по длине бруса 1H=150мм
На втором брусе делаем все семерично и производим выборку
Соединяем шпилькой – это будет шарнирное соединение
Соединение 4 или 5ю гвоздями – это будет жесткое соединение (более подробно смотрите на 3D модели выше).
С помощью такого соединения мауэрлата у Вас получится единая рама, которая будет принимать распорные нагрузки.
3 — Закрепляем мауэрлат к армопоясу с помощью шайбы и гайки.

Подведем итог:

Если Ваша кровля больше 150м2 то крепление стропил нужно делать так чтобы они передавали распорные нагрузки и исходя из этого необходимо чтобы у Вас был армапояс, после чего производим крепления мауэрлата к армопоясу, так чтобы получилась единая жесткая рама. Более подробно можете посмотреть на 3D модели.


Необходимость и крепление армопояса под мауэрлат: устройство и размеры

Строительство сооружений из газобетонных либо пенобетонных блоков предусматривает наличие армопояса под мауэрлат, залитого по верхнему контуру каждой из стен. Разгрузочный пояс придает конструкции более жесткую структуру, является крепкой опорой для закрепленного мауэрлата.

[contents]

Для чего нужен армопояс под мауэрлат

При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление висячих стропил может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

Назначение и функции

Можно выделить пять основных функций армопояса:

• Подгон и тщательная корректировка устойчивости здания, предотвращение трещин и разломов.

• Страховка от возможных ошибок и недочетов строительных работ, защита от дополнительного давления на газоблоки.

• Укрепление основания верхних стен, равномерное распределение нагрузки.

• Обеспечение дополнительной прочности стен, защита от рассыпания.

• Надежное закрепление мауэрлата и при необходимости — различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса стоит учитывать, что он не должен быть меньше одной третьей несущей стены. В идеале, в ширину должен равняться несущей стене, причем по размерам быть не меньше предела в 250х250 мм. Специальные U-образные блоки используются для кладки последнего ряда, так как именно они и представляют собой своеобразную опалубку.

Армопояс должен быть непрерывающимся и проходить по периметру всех внешних стен здания. Не считая стропил, в системе кровли дома могут присутствовать различные элементы: коньковые лежни или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен сооружаться армированный пояс.

Установка армированного пояса

Необходимость монтажа армопояса становится ясной при проектировании крыши. Технология установки включает в себя последовательность работ:

• монтаж опалубки;
• установка закладных шпилек;
• заливка армопояса.

Монтирование опалубки

По завершении кладочных работ можно приступать к сооружению монолитного пояса под мауэрлат.

Значительно упрощает задачу кладка последнего ряда из U-образных блоков, образующих опалубку. Либо же внешний ряд можно завершить с помощью распиленных блоков шириной 10 см, а внутреннюю составляющую опалубки сделать из плит ОСП или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко корректируется водяным уровнем.

Установка опалубки

Когда она наконец-то готова, внутрь помещается прочный арматурный каркас с продольной частью не менее чем из четырех металлических прутьев и не менее 12 мм диаметром. Продольная арматура с шагом не более 23-24 см скрепляется поперечными частями из прутьев либо проволокой 8 мм диаметра. Подобный каркас в поперечном сечении напоминает квадрат, иногда — прямоугольник.

Если вы не хотите тратить лишние силы на столь трудоемкую работу, можете смело обращаться в специальные предприятия, которые качественно и своевременно изготавливают любые каркасы методом точечной контактной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров. Боковая толщина прекрасно регулируется качественно уложенным каркасом, а снизу устанавливаются подставки из деревянных брусков либо битого кирпича. Существуют специальные пластиковые подставки подходящей высоты, которые вы легко найдете в местных магазинах стройматериалов.

Все составляющие каркаса должны заходить друг на дружку с «запасом» не менее 200 мм. Места нахлестов удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря крепкой конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетоном.

Тяжелый бетон может разнести опалубку, потому ее нужно должным образом укрепить. Есть несколько подходящих способов:

• Нижнюю часть опалубки можно скрепить брусочками, вверху прибить те же деревянные бруски или доски. Когда бетон застыл, верхние доски успешно отдираются, а нижние крепко-накрепко остаются в бетоне, выступающие же края подпиливаются.

• Для укрепления опалубки можно использовать диагональные упоры. Одним концом они соприкасаются с горизонтальной поверхностью, а другим подпирают саму опалубку.

• Если опалубка является многоразовой (сделанной из вышеупомянутых плит ОСП), популярно применять крепление с помощью резьбовых шпилек. Друг напротив друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них продевается пластиковая трубка, чья длина равна ширине будущего монолитного пояса. В отверстия загоняется шпилька диаметром 1,2 см, затем стягивающаяся гайками с большими шайбами. Когда бетон благополучно застыл, шпильки вытаскиваются, а копеечные трубки остаются внутри конструкции.

Монтаж закладных шпилек

Установка шпилек

После проведенной работы по установке опалубки надо установить крепежные составляющие, к которым будет прикреплен мауэрлат.

Лучший вариант — применить резьбовые шпильки, крепящиеся к каркасу.

Итак, нужно приобрести резьбовые шпильки диаметром в 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом. В местах, где на мауэрлат не опираются стропила, должны быть установлены резьбовые шпильки. Не менее одной шпильки должно быть между каждой из ног стропила.

Максимальное расстояние между креплениями должно составлять не более одного метра. По осевой линии можно натянуть шнур для выравнивания, а разметку удобно отмечать мелом на самом арматурном каркасе. Каждая шпилька индивидуально крепится вязальной проволокой к арматурному каркасу.

Следует обязательно проверить вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояса бетоном

Для повышения прочности армированного пояса все работы по заливке бетоном должны проводиться непрерывно и в один заход.

Марка бетона должна быть не менее М200, предпочтительней М600. Лучше использовать готовую бетонную смесь, которая подается бетононасосом прямо в опалубку. Бетон можно приготовить и самостоятельно, если нет возможности обеспечить его подачу промышленным методом.

Технология заливки

Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в пропорции 1:3:3 соответственно. Когда бетон успешно уложен, главная наша задача — избежать образования пузырей (воздушных полостей), снижающих однородность и прочность конструкции. Для предупреждения такой незадачи прекрасно подходит строительная виброплатформа. Либо, чтобы упростить задачу, просто проткните бетон по всей площади арматурным прутком.

Для повышения подвижности смеси используются пластификаторы. Они снижают количество воды в бетонной смеси, тем самым повышая прочность готового монолитного пояса и сроки его застывания.

Крепление мауэрлата к армированному поясу

Как только бетон набирает нужную прочность, опалубку можно снять. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэратом, обрабатывают антипирентами и дезинфицирующими средствами. Его скрепляют косым прирубом или прямым замком. Эти соединения позволяют придать конструкции монолитность. К будущему месту закрепления прикладывается брус, и в местах, где есть шпильки, намечают и сверлят под них отверстия.

Мауэрлат монтируется на армопояс только через слой рубероида — рулонной гидроизоляции. Закрепляется при помощи гайки и большой шайбы. Когда все гайки крепко-накрепко затянуты, соединения лучше застраховать контргайками. Все торчащие шпильки можно срезать болгаркой.

Крепление к газобетону без армопояса

Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.

Технология крепления с помощью химических анкеров

Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков. Явную привилегию стоит отдать химическому анкеру. Его особенность заключается в проклейке шпильки или арматуры на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.

Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.

Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.

Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.

Как сделать своими руками смотрите в видео.

Подводим итоги

Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.

Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.

Армопояс под мауэрлат: установка, использование кирпича, назначение

Содержание статьи:

Строительство жилых и хозяйственных сооружений из пористых материалов находится на пике популярности. Пенобетонные блоки имеют большие размеры и малый вес, обладают отличными теплоизоляционными и звукопоглощающими свойствами. Однако этот материал хрупкий и не отличается достаточной прочностью. Если несущие стены не укрепить, они могут потрескаться и даже разрушиться под воздействием вертикальных и горизонтальных нагрузок, оказываемых кровельной системой. Установка армопояса под крышу этот фактор устраняет — крепкая бетонная конструкция удерживает здание в постоянных параметрах.

Назначение и основные функции армопояса

Для усиления несущих конструкций заливают армопояс под мауэрлат

Одним из критериев, влияющих на устойчивость и долговечность здания, является прочность его несущих конструкций. Наиболее сильные нагрузки приходятся на верхнюю часть внешних стен, где их элементы держатся только за счет связующего раствора и собственной ограниченной прочности. Для их укрепления и фиксации устанавливается армированный пояс под крышу. Это сооружение представляет собой цельный контур из армированного бетона, опоясывающего стены по замкнутому периметру.

Армопояс под мауэрлат выполняет следующие функции:

• компенсация распорных нагрузок, оказываемых системой стропил;
• поддержание одинакового уровня блоков из газобетона;
• предотвращение появления трещин и деформации стен;
• равномерное распределение вертикального давления;
• снижение уровня отрицательных факторов, связанных с усадкой постройки;
• создание мощной и прочной опоры под монтаж дальнейших конструкций — высоких стен, плиты перекрытия, мауэрлата.

При высоте одного уровня более трех метров принимается решение об установке промежуточного контура по его середине. Это увеличивает бюджет стройки, но значительно увеличивает устойчивость и ресурс службы здания.

Крепеж стропил к основанию осуществляется шпильками, анкерами или штырями. Ячеистый материал не может быть надежной основой для их фиксации и плотного удержания. Справиться с такими нагрузками может только железобетон и близкие к нему по плотности аналоги.

Особенности и определение размеров

Ширина армопояса должна совпадать с шириной стен

Размеры армопояса рассчитываются на этапе проектирования стен и конструкции крыши. Оптимальным вариантом считается одинаковая ширина обоих сооружений. При этом минимально допустимым значением считается значение 15 см по вертикали и горизонтали. Если расстояние между стенами превышает 4 м, добавляется по 5 см на каждый метр пропорционально его увеличению. Это связано с необходимостью увеличения прочности по мере возрастания горизонтальных и вертикальных нагрузок на несущие конструкции.

То же относится к заливке армопояса в полые профили. Если здание строится из блоков толщиной 20-30 см, такой вариант здесь не подходит. Следует устанавливать равный по ширине контур по всей поверхности капитальных стен. Такой подход хорош удобством последующей отделки готового здания. Намного удобнее наносить штукатурку на ровные плоскости без перепадов.

Использование кирпича для изготовления армопояса

Армопояс под мауэрлат можно делать из кирпича

В некоторых случаях при малоэтажном строительстве допускается делать армопояс из кирпича под мауэрлат. Этот выбор оправдан во всех отношениях, когда при возведении каркаса крыши используются висячие стропила. Эти сооружения оказывают только вертикальное давление без распирающих нагрузок на стены. Как показала практика, кирпичная кладка способна выдерживать огромный вес, сохраняя при этом форму и размер. Кроме того, кирпич имеет намного лучшие теплоизоляционные качества, чем бетон. Такой армопояс не будет являться источником конденсата и мостиков холода.

Чтобы прикрепить к мауэрлат используются арматурные штыри, которые вмуровываются в кладку на глубину 3-4 ряда. Еще лучшим способом  считается установка стяжек с гайками. Такой крепеж дороже, но прочнее и удобнее в сборке. Выступающий конец штыря должен быть на 25-30 см длиннее, чем высота бруса. Чтобы оптимизировать строительство, шаг между штырями берется таким, чтобы к ним можно было крепить стропильные ноги.

Технология устройства армопояса под мауэрлат

Опалубка под армопояс

Монтаж армопояса состоит из нескольких этапов, первым из которых является составление схемы, проведение расчетов и подготовка оборудования.

Для работы потребуется:

• бетономешалка;
• болгарка;
• рулетка, уровень;
• шпатель;
• крючок для вязки проволоки;
• кувалда, молоток;
• электродрель;
• гайковерт;
• арматура 6-12 мм;
• малярная кисть;
• средство против коррозии металла;
• малярный скотч.

После подготовки инструментов и материалов нужно дождаться хорошей погоды и начинать строительство армопояса.

Шпильки, на которые крепится мауэрлат, должны оставаться сверху

Делается это в следующей последовательности:

1. Установка опалубки. Для несъемной системы используются модификации полистирола. Для съемной — фанера, доски, листовая сталь. Крепление формы проводится сквозными стяжками, наклонными штырями или с помощью установленных внутри бортиков брусков. Опалубку нужно обработать гидрофобными средствами, чтобы к ней не прилипал бетон.
2. Создание арматурного каркаса. Делается остов из расположенных продольно прутков 10-12 мм привязанных к рамкам из проволоки 6-8 мм. Рекомендуется связывать арматуру отожженной проволокой, не используя сварку. Углы лучше создавать с помощью фасонных деталей со сторонами не менее 80 см. Оптимальным вариантом является переход внешнего направления на внутренний и наоборот.
3. Заливка бетоном. Для армопояса лучше использовать смесь из песка, мелкого щебня и цемента в соотношении 3:3:1. Заполнять форму следует непрерывно, чтобы не образовывались несвязанные между собой слои, что ведет к снижению прочности. В процессе заливки нужно удалять из раствора воздух, используя стальной штырь или вибратор. По окончании процесса бетон выравнивается шпателем.

Для набирания прочности бетону требуется до четырех недель в зависимости от температуры воздуха.

Существует несколько практичных способов закрепить мауэрлат: на шпильки, штыри или с помощью уголков. В каждом случае метод фиксации выбирается индивидуально исходя из особенностей здания или пристройки к нему.

Армопояс под мауэрлат: назначение, размеры и характеристики

Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

• вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
• при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

На заметку

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

• в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
• распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
• если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

• Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
• Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
• Придает дополнительную жесткость.
• Равномерно распределяют любую возникшую нагрузку несущих стен.
• Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Размеры и характеристики ↑

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

• высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
• ширина – максимально приближена к ширине стены;
• длина – к соответствующим стенам;
• минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Технология сооружения армпояса ↑

Монтирование опалубки ↑

Опалубку можно делать различными способами, используя:

• деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
• боковые упоры;
• резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

•  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
• долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

• открутить гайки,
• разобрать опалубку,
• выбить шпильки;

• способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
• с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Внимание!

Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса ↑

Сетка из арматуры представляет собой:

• рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
• промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Внимание!

Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

• вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Рекомендуем

Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Как залить армопояс под мауэрлат ↑

Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

• цемент М400 – 1 ч.;
• мытый песок – 3 ч.;
• щебень – 3 ч.

Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

На что нужно обратить внимание при заливке бетона? ↑

• Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
• Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑

Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

• в самом опорном брусе просверливают отверстия;
• мауэрлат насаживают на шпильки или анкера;
• монтаж выполняют через слой рубероида;
• крепеж производят посредством большой шайбы и гайки;
• после затяжки желательно подстраховать соединения контргайками;
• остатки торчащих элементов срезают болгаркой.

как крепить мауэрлат на армпояс

Монтаж закладных шпилек ↑

К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

Совет

Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

Как заливают армпояс под мауэрлат на практике, подробнее на видео:
