Деревянное перекрытие дома из газобетона

Деревянное перекрытие является наиболее экономичным видом из всех типов перекрытий и отличается простотой монтажа. Деревянное перекрытие дома из газобетона устраивается по деревянным балкам и бывают межэтажные, цокольные, чердачные и мансардные.

Межэтажное перекрытие

Составляющие межэтажного перекрытия: деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет  60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

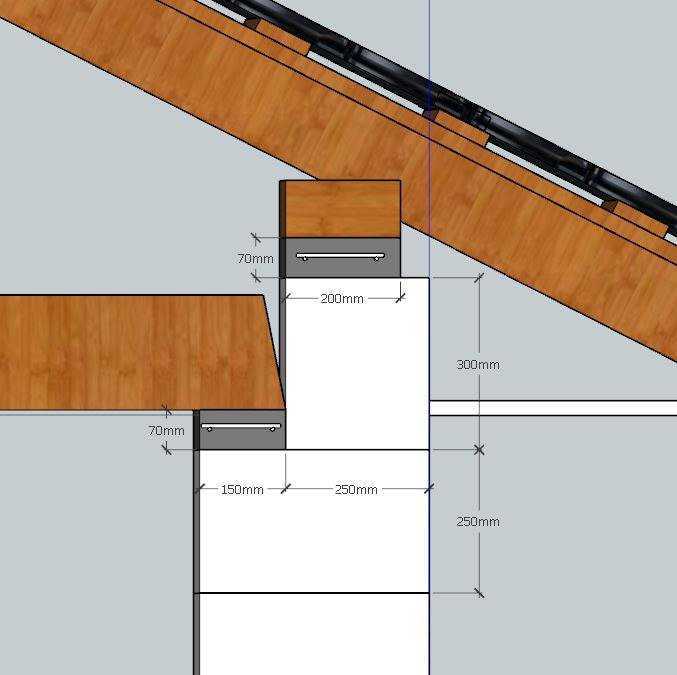

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

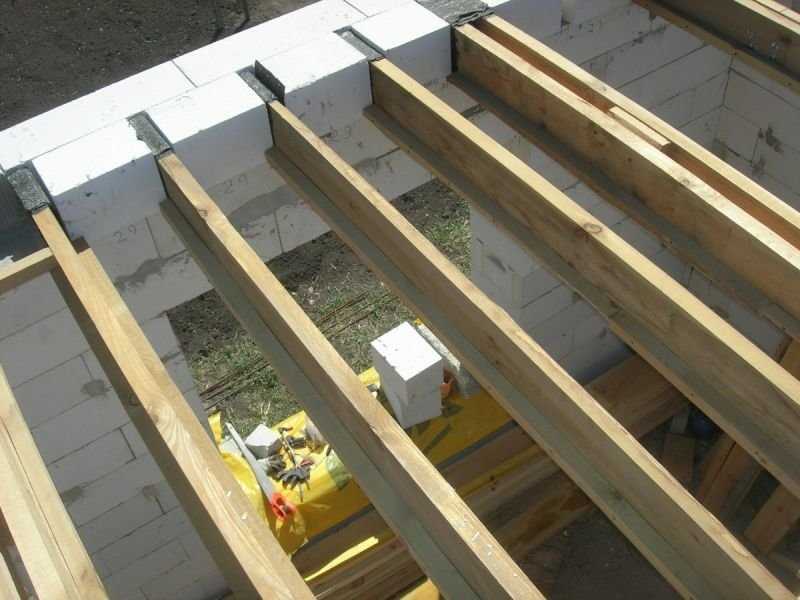

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами.  Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку.  Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Если перекрытие устраивается над необогреваемым подвалом, для предотвращения потерь тепла и обеспечения комфортной температуры поверхности пола, необходимо укладывать более толстый слой теплоизоляции от 200 мм.   Для предотвращения накапливания конденсата и увлажнения теплоизоляции, над ее поверхностью следует укладывать пароизоляцию. Такое расположение пароизоляции обусловлено тем, что диффузия водяных паров направлена из обогреваемого помещения первого этажа в холодный подвал.

Чердачное и мансардное перекрытия

Чердачное перекрытие имеет такую же конструкцию, как и междуэтажное, отличие заключается в отсутствии пола и, для уменьшения теплопроводности, большей толщиной теплоизоляции. Мансардное перекрытие отличается от чердачного наличием пола.

• Этапы строительства из газобетона
• Виды межэтажных перекрытий
• Армопояс-описане, изготовление

видео-инструкция по монтажу своими руками, особенности установки лестницы, балок перекрытия к стене, к армопоясу, стоек к бетонному основанию, к металлу, цена, фото

Статьи

В процессе строительства часто возникает потребность в креплении деревянных элементов к конструкциям из кирпича, бетона, газобетона и металла. Чтобы результат работ был надежным и долговечным, необходимо знать виды крепежных элементов и особенности использования того или иного варианта.

Современные технологии позволили разработать множество решений, которые обеспечивают высокую прочность и позволяют провести монтаж самостоятельно, именно этому вопросу и будет посвящена данная статья.

На фото: крепление деревянных балок перекрытия к армопоясу может производиться разными способами, но использование перфорированных уголков – один из самых популярных вариантов

Что следует знать о данном виде работ

Перед тем, как начать монтаж, необходимо ознакомиться с несколькими важными нюансами, которые позволят обеспечить высочайшую надежность:

Свойства древесины	Не забудьте о том, что данный материал при перепадах температуры и влажности может расширяться, поэтому обязательно оставляйте зазор для того, чтобы компенсировать линейные изменения размеров. Это позволит избежать множество неприятностей в дальнейшем и избавит от неприятных сюрпризов в виде трещин на финальной отделке
Соответствующая защита конструкций	Для того чтобы конструкции служили как можно дольше, обязательно обработайте их перед установкой специальным составом, который защитит материал от плесени и вредителей, а также значительно снизит вероятность возгорания. Лучше использовать трудновымываемые варианты, которые глубоко проникают в структуру
Использование качественных материалов	Не рекомендуется применять дерево с высокой влажностью, так как после установки элементы может повести, что нарушит геометрию конструкции. Кроме того, при высыхании в ненадлежащих условиях на поверхности могут образовываться трещины, что снижает надежность конструкций
Правильный выбор способа крепления	Для разных ситуаций могут подходить различные варианты проведения работ, универсального решения не существует, поэтому следует разобраться в плюсах и минусах того или иного способа. Это позволит подобрать оптимальный крепеж

Важно!
Иногда приходится исходить из существующей ситуации, когда стены возведены, но даже в таких случаях можно добиться отличного результата работ.

Нужно не экономить на крепежных элементах для деревянных констуркций и выбирать самые надежные из них.

Крепление балок в деревянном доме в наше время производится с помощью специальных высокопрочных опор

Обзор основных вариантов крепления

Выбор того или иного решения зависит от основания, к которому будет осуществляться крепеж, веса конструкций и их расположения. Существует множество способов, мы рассмотрим самые широко распространенные и популярные из них и отталкиваться будет от материала, к которому будет присоединяться деревянное изделие.

Бетон и кирпич

Тут все зависит от того, какие элементы необходимо установить:

• Крепление деревянного бруса к бетонной стене осуществляется с помощью дюбелей быстрого монтажа либо специальных металлических анкеров. Работы довольно просты и производятся следующим способом: в деревянном бруске сверлятся отверстия через определенное расстояние, диаметр которых должен быть равен размеру крепежа, в стене также высверливаются отверстия определенной глубины, для надежности длина элемента в стене должна быть в два раза больше толщины бруска.

Дюбели – удобный вариант, который очень просто использовать: в стену вставляется пробка и в нее забивается гвоздь, который распирает хвостовик и надежно держит элемент

• Крепление деревянных балок перекрытия к стене лучше осуществлять с опорой на перегородку или стену, но в крайнем случае можно использовать специальные опоры, которые надежно крепятся к бетону и передают нагрузку стене, что обеспечивает высокую надежность конструкции. Самое важное в этом случае – использование массивных анкеров, ведь они будут держать всю систему.

Опоры бруса используются очень широко и хорошо зарекомендовали себя, как и другие металлические крепления для дерева

• Крепление деревянных стоек к бетонному основанию проще всего производить с помощью специальных анкерных оснований. Под них высверливается отверстие, и элементы аккуратно забиваются, после чего вы получаете готовый соединительный узел, который надежно фиксирует элемент, не позволяя тому сдвигаться под воздействием нагрузок в процессе эксплуатации. Для сложных случаев можно использовать специальную регулируемую опору, которая оснащена резьбовым узлом.

Регулируемые опоры позволяют выставить конструкцию максимально точно, крепление деревянной стойки к бетону с их помощью – очень простой и быстрый процесс

Важно!
Что касается опорных узлов, то они могут применяться на разных видах оснований, единственная разница —конфигурация крепления к поверхности, это может быть площадка (для всех типов материалов) или штырь (для бетона и кирпича).

Металл

Крепление дерева к металлу имеет свои особенности, рассмотрим их более подробно:

Так выглядит саморез для крепления деревянных элементов к металлу

Важно!
Если толщина металлических элементов велика или они имеют повышенную твердость, то рекомендуется предварительно делать отверстия с помощью сверла, диаметр которого должен быть на 2 мм меньше саморезов, используемых при работе.

Газобетон

Этот материал имеет свои особенности, поэтому для него используется следующий крепеж:

• Специальные нейлоновые дюбели, которые могут иметь разные конфигурации, для их использования необходимо ознакомиться с рекомендациями, которые дает инструкция на упаковке, там будет указано, каким сверлом и какой глубины нужно делать отверстие и какие саморезы использовать для фиксации.
  Это самый простой и быстрый вариант, и ниже на фото показаны некоторые конфигурации изделий данного типа.

Для блоков необходимы специальные крепежные элементы

• Для более массивных конструкций рекомендуется использовать крепления из металла, они имеют зубцы, которые при закручивании самореза нужного диаметра расходятся и врезаются в газобетон, обеспечивая высочайшую надежность.

Металлический крепеж отличается повышенной надежностью

• Если производится крепление деревянной лестницы к перекрытию из газобетона, то может понадобиться дополнительное укрепление с помощью резьбовой шпильки, которая идет насквозь и обеспечивает высочайшую надежность.

Гипсокартон

Сразу отметим, что к этому материалу нельзя крепить тяжелые конструкции, но небольшие элементы можно зафиксировать очень надежно с помощью следующих изделий:

• Дюбель «дрива» представляет собой узел со сверлом на конце или без него, первый вариант предпочтительнее, так как не нужно сверлить отверстие.

• Дюбель «бабочка» вставляется в отверстие, с помощью самореза распирается изнутри и держит элемент. Его цена невелика, зато работы проводить очень удобно.

Дерево к гипсокартону крепится легко и быстро

Вывод

Видео в этой статье расскажет дополнительную информацию по данной теме. В целом стоит отметить, что соблюдение простых рекомендаций и использование качественного крепежа являются главными слагаемыми надежности соединений.

330.15 Новые стандарты для установки кабеля MC

330.15 Новые стандарты для установки кабеля MC

Национальный электротехнический кодекс 2017 г.

Автор: Jerry Durham | 07 августа 2019 г.

Новым в цикле норм NEC 2017 г. является раздел 330.15, , озаглавленный «Кабель в металлической оболочке: тип MC, открытые работы». Этот новый раздел Кодекса требует, чтобы открытая прокладка кабеля MC точно следовала по поверхности, к которой он монтируется, при этом имеется новое разрешение, позволяющее прокладывать кабель MC с нижней стороны балок пола.

У NEC всегда были требования, регулирующие установку проводников и кабелей. Эти требования существуют, прежде всего, для обеспечения двух вещей:

(1) Размер проводника/кабеля соответствует допустимой нагрузке на подключенную(ые) нагрузку(и).

(2) Проводник/кабель устанавливается таким образом, чтобы защитить и от повреждений, а людей от проводника/кабеля!

Добавление 330.15 к Кодексу 2017 г., требующее, чтобы кабель MC плотно прилегал к поверхности, на которой он установлен, просто продолжает эту традицию безопасности.

Раздел 330.15 гласит: Открытые участки кабеля, за исключением случаев, предусмотренных в 300.11(A), должны плотно прилегать к поверхности отделки здания или подножек. Открытые прогоны также разрешается устанавливать на нижней стороне балок, где они опираются на каждую балку и расположены так, чтобы не подвергаться физическому повреждению.

До цикла Свода правил 2017 года в Национальном электротехническом кодексе не было требования, указывающего, что кабель MC должен оставаться в контакте с, или очень близко к поверхности, на которую он был установлен. Эта практика установки, заключающаяся в том, что кабель MC должен находиться близко к стене во время установки, может показаться здравым смыслом, но это не было письменным требованием. Без письменного требования, на которое инспектор мог бы указать, ожидая такой практики, существовала вероятность того, что инспектор вообще не мог бы успешно потребовать этого — если установщик решит оспорить запрос.

Это новое требование для установки кабеля MC идентично ранее существовавшему требованию Кодекса, указанному в разделе 320.15 для Кабель переменного тока. Хотя кабель переменного тока и кабель MC представляют собой очень похожие материалы, они не являются одним и тем же продуктом, и требования Кодекса, относящиеся к одному из них, не могут произвольно применяться к другому.

Этот новый кодовый язык 2017 года также позволяет электрику прокладывать кабель MC под балками пола и потолка, при условии, что электрик поддерживает кабель на каждой предоставленной балке. Это также новшество для 2017 года, поскольку разрешение на этот метод установки не существовало до цикла Кодекса 2017 года.

Добавление 330.15 и его четкая директива, требующая, чтобы кабель MC был установлен таким образом, чтобы он не мог легко запутаться с другими проводниками, материалами или компонентами, является еще одним примером того, как NFPA поднимает планку, когда речь идет о минимально приемлемом стандарте для защита людей и их имущества.

Электрические — Каков правильный метод прокладки кабеля в неметаллической оболочке над потолком на чердаке в соответствии с нормами?

Хотя вы можете назвать эту область недоступной, потому что она маленькая, темная и труднопроходимая. В этом случае кодовое определение доступности состоит в том, есть ли стационарная

Если на чердак можно попасть по стационарной лестнице или стремянке, любой кабель, проходящий по верху балок, должен быть защищен. Защитить кабель так же просто, как установить « прочных защитных полос », которые могут быть просто полосами обшивки 1×2 с каждой стороны кабеля.

Если нет постоянной лестницы или стремянки, эта защита должна быть обеспечена только для кабелей в пределах 6 футов от входа на чердак.

Глава 3 Методы и материалы проводки

Статья 334 Кабель в неметаллической оболочке: Типы NM, NMC и NMS

334.23 В доступных чердаках. Прокладка кабеля на доступных чердаках или чердаках также должна соответствовать 320.23.

Артикул 320 Бронированный кабель: Тип AC

320.23 В доступных чердаках. Кабели переменного тока типа на доступных чердаках или подкровельных пространствах должны быть установлены, как указано в 320.23 (A) и (B).

(A) Там, где проходят верхние балки пола. При прокладке по верху балок перекрытия или в пределах 2,1 м (7 футов) от пола или балок перекрытия по поверхности стропил или стоек, на чердаках и чердаках, к которым имеется доступ, кабель должен быть защищен прочными защитными полосами, которые по крайней мере такой же высоты, как кабель.

Если в это пространство нельзя попасть по стационарным лестницам или стремянкам, защита требуется только в пределах 1,8 м (6 футов) от ближайшего края люка или входа на чердак.

(B) Кабель, установленный параллельно элементам каркаса. Если кабель проложен параллельно сторонам стропил, стоек или балок перекрытия, не требуются ни защитные планки, ни подножки, а установка также должна соответствовать 300.4(D).

Вы всегда можете пропустить кабель(-и) через отверстия, просверленные в балках пиломатериалов, но вы должны убедиться, что край отверстия находится на расстоянии более 1 1/4 дюйма от ближайшего края (2 дюйма в соответствии с ИРЦ).

Глава 3 Методы и материалы проводки

Артикул 300 Способы подключения

300.4 Защита от физических повреждений.

(A) Кабели и кабельные каналы через деревянные элементы.

(1) Расточенные отверстия.
