виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности.

Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.
С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

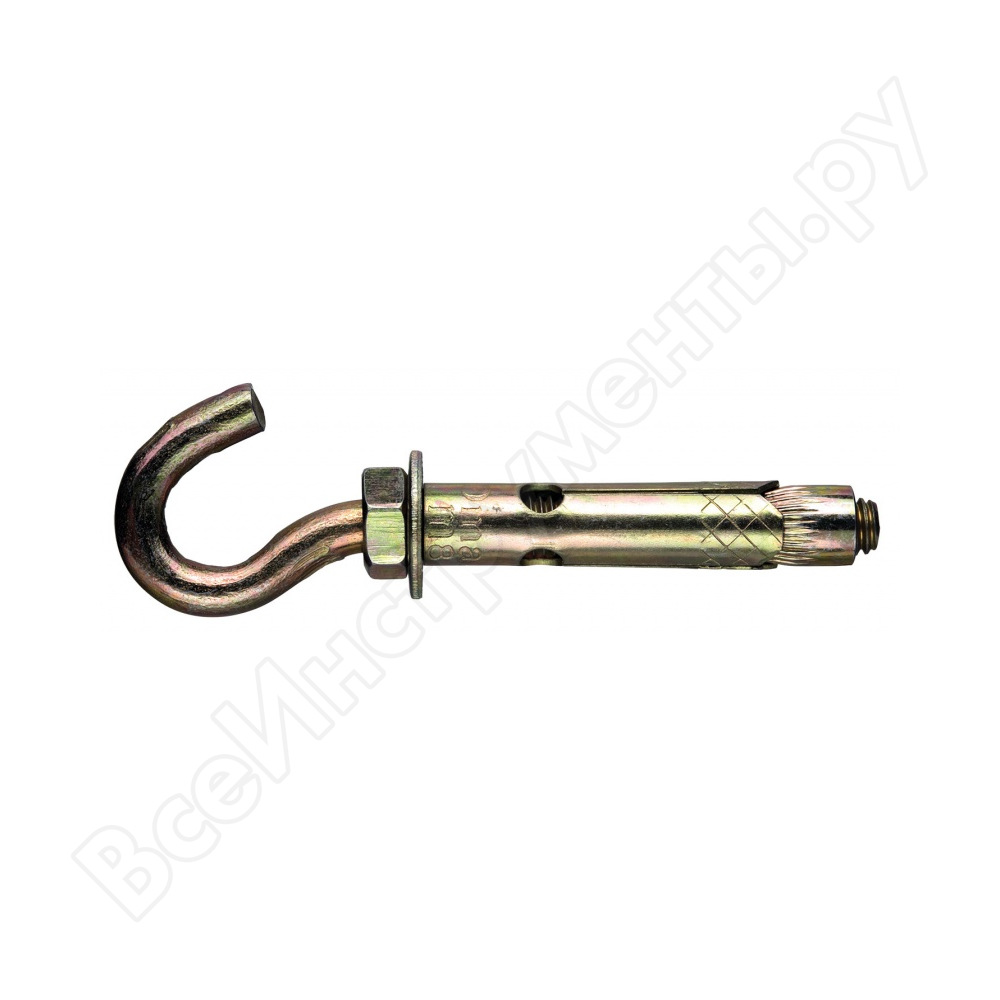

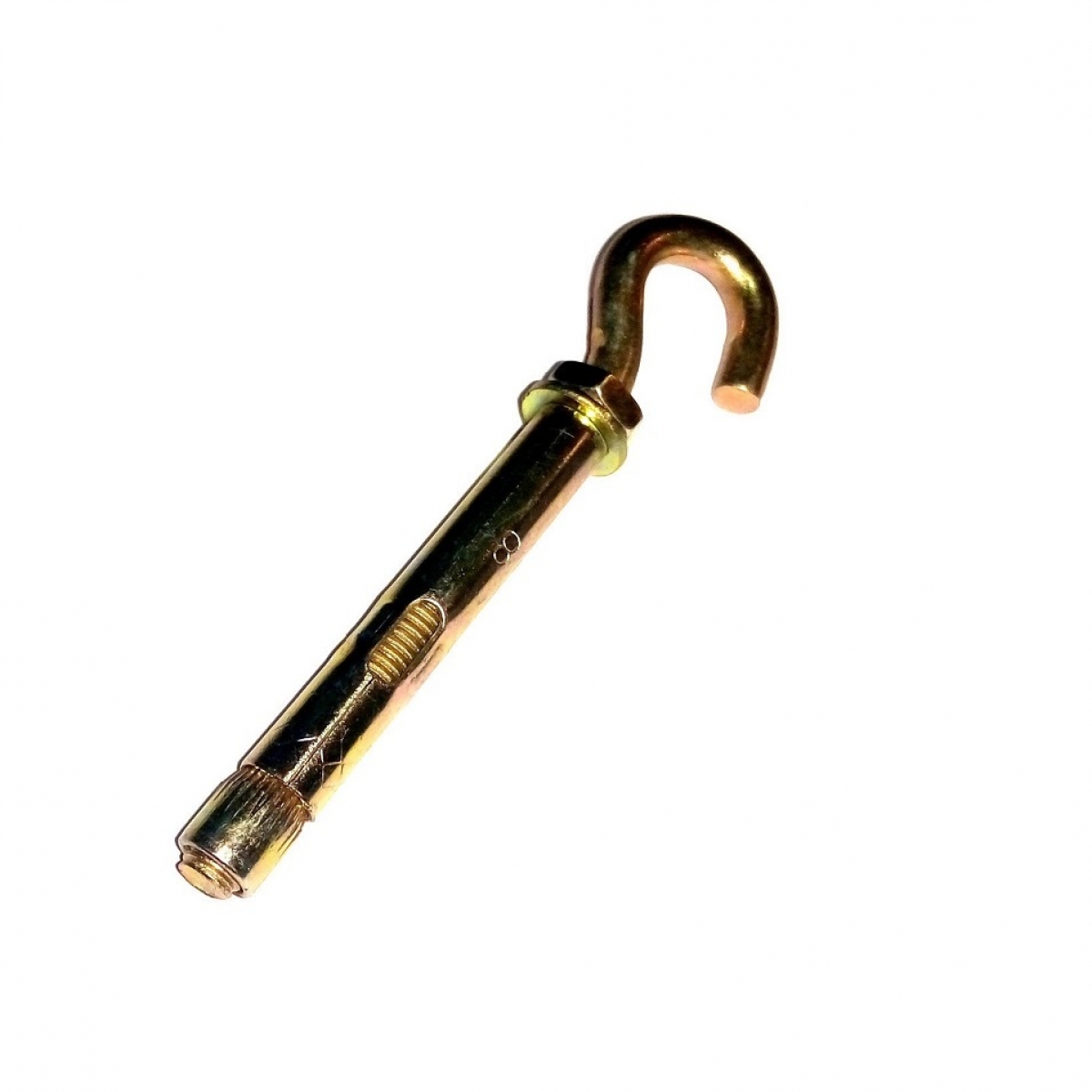

С крюком Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость.

Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

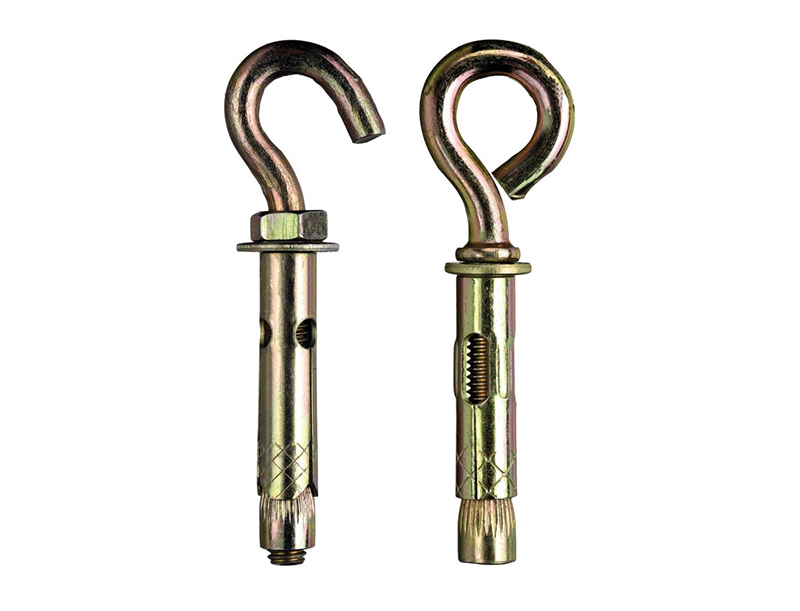

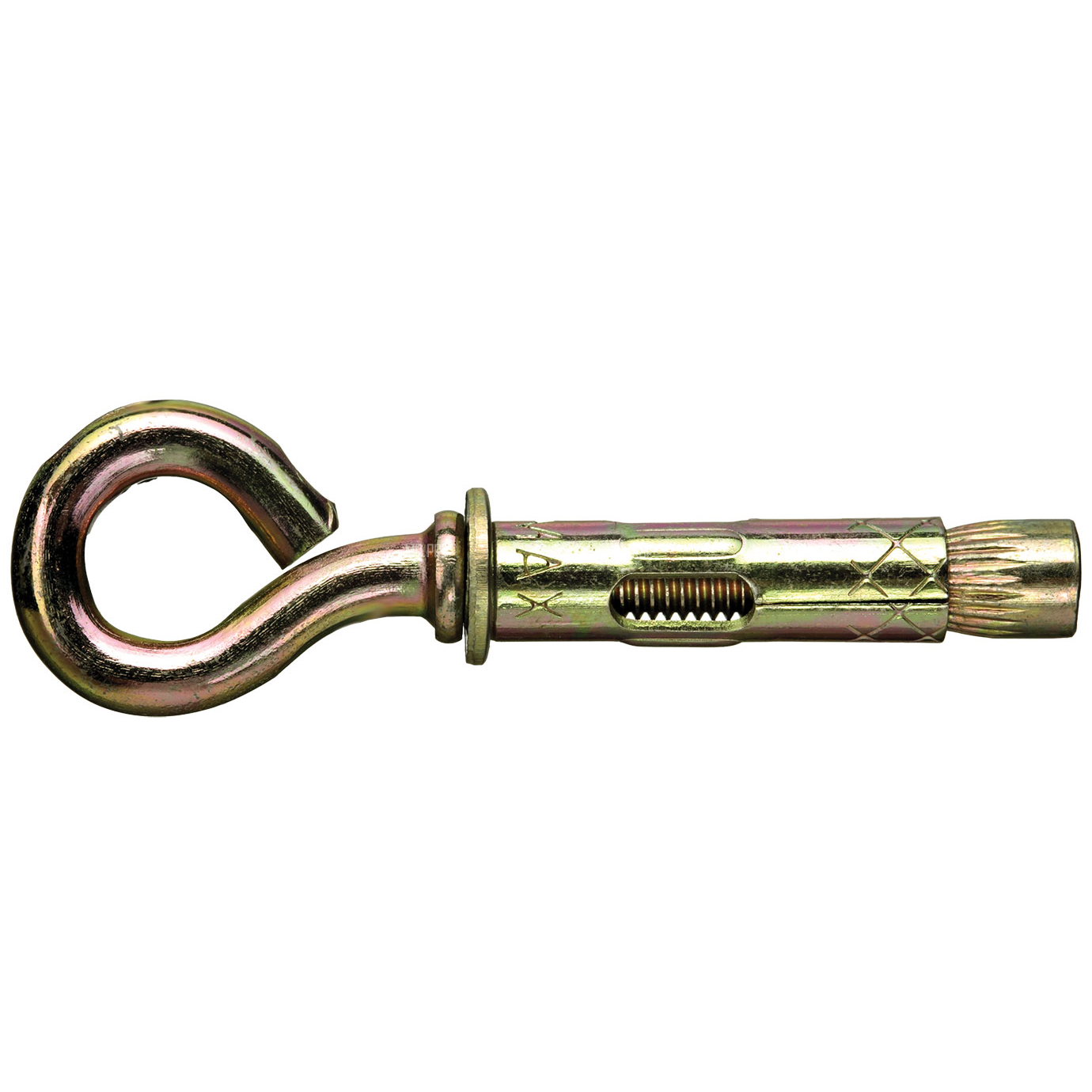

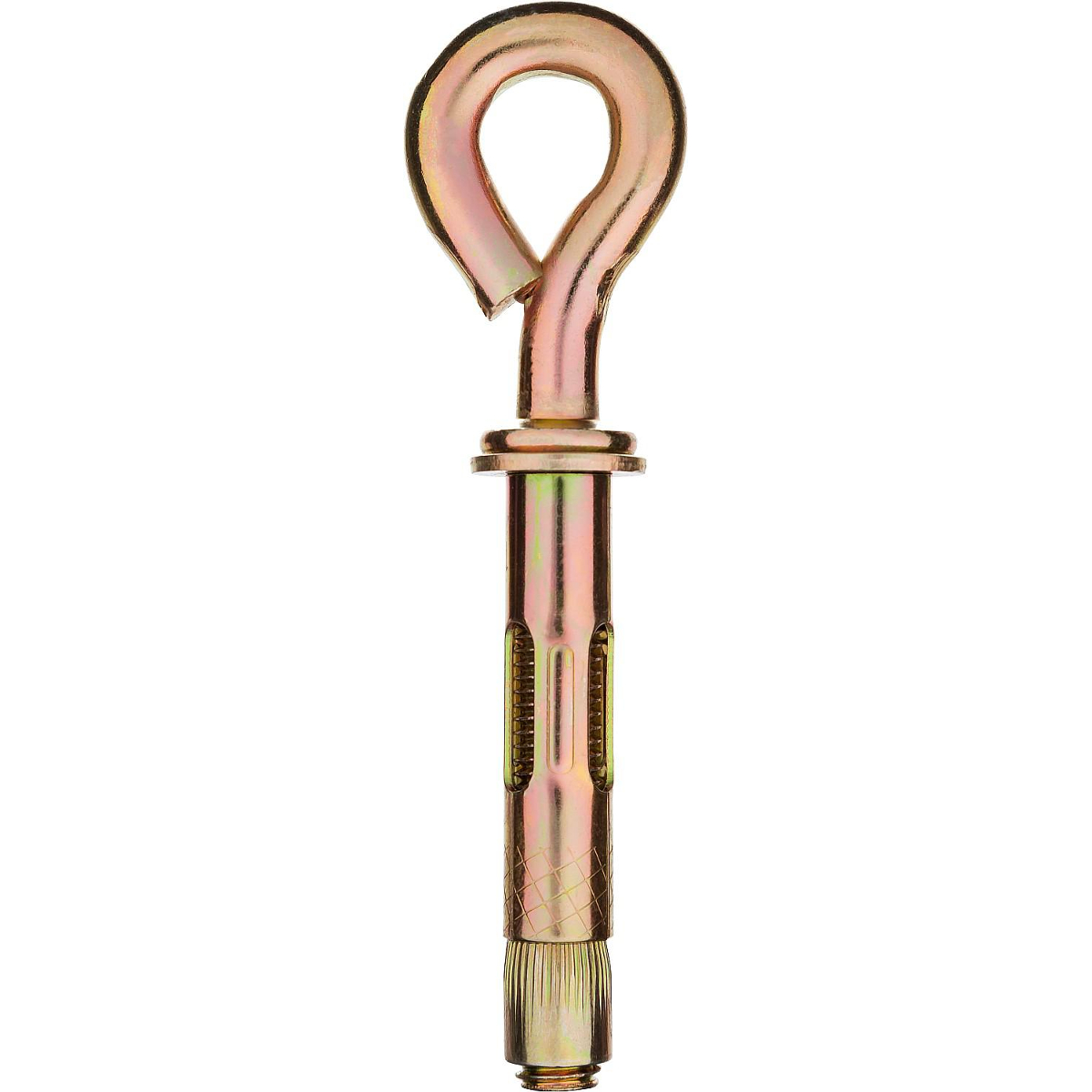

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента.

Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

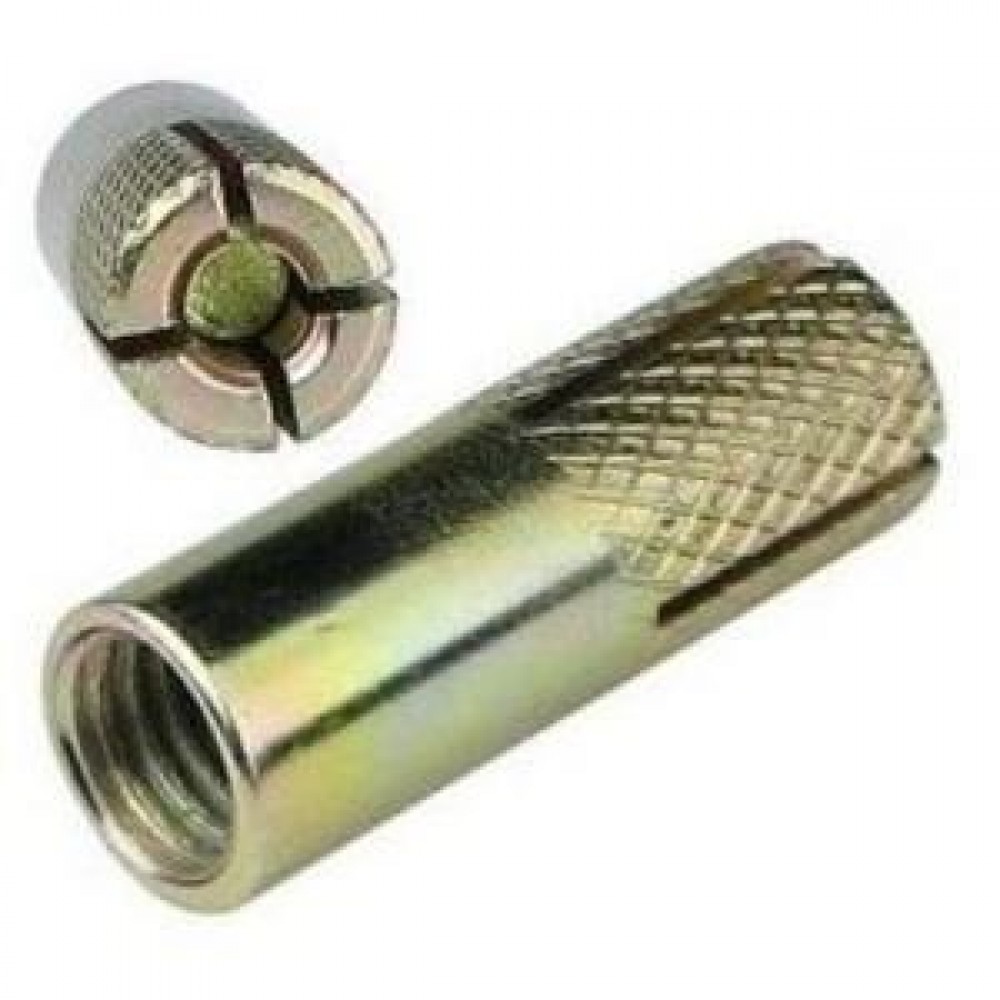

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

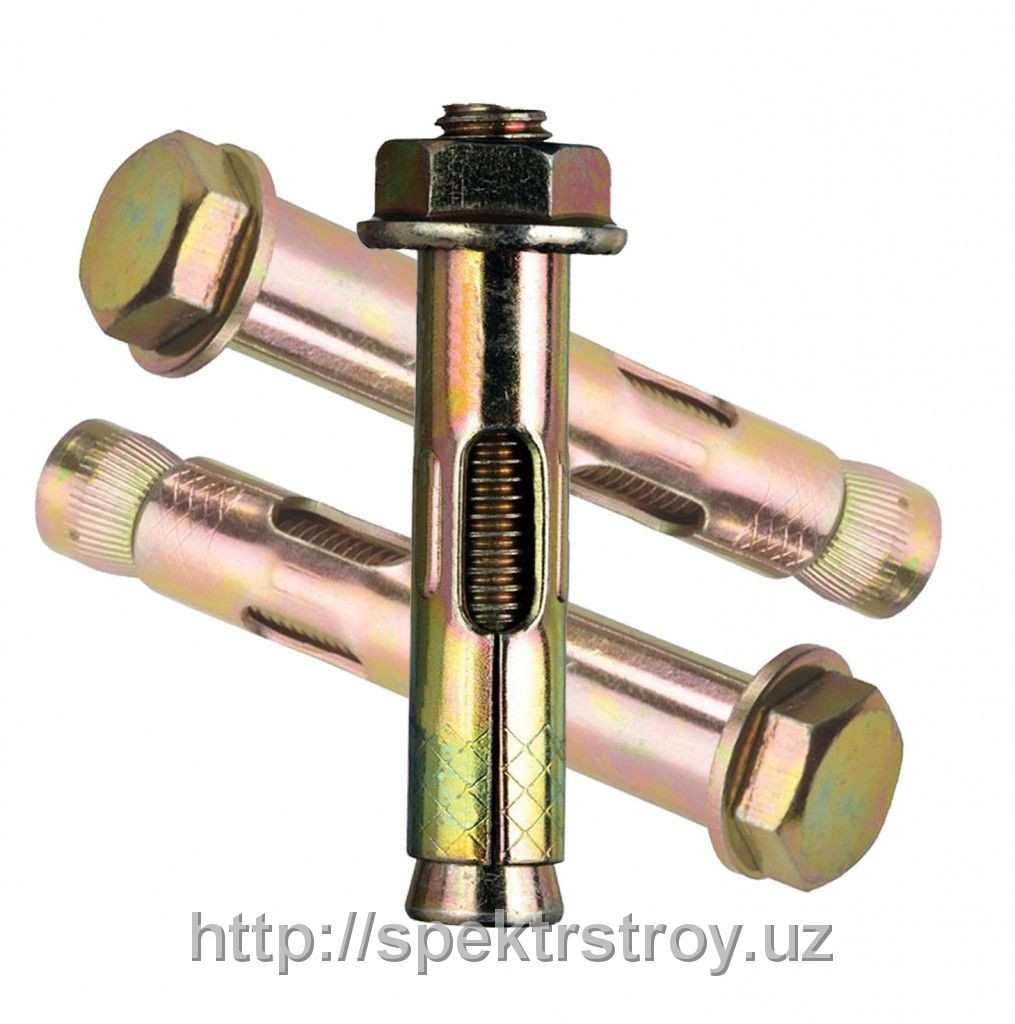

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Надежность анкеров сделали их наиболее популярным крепежным соединением при закреплении конструкций на бетонных и кирпичных основаниях — стенах, перегородках, фундаментах, плитах перекрытия и т. д. Всего насчитывается более десятка видов анкеров, различающихся по способу крепления, конструкции и материалу основания.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

  • Малые (длиной до 5,5 см и диаметром до 0,8 мм).
  • Средние (длиной до 12 см и диаметром до 1,2 см).
  • Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

  • Для плотных бетонных, кирпичных или каменных материалов.
  • Для пустотелых кирпичных и бетонных оснований.
  • Для листовых материалов — гипсокартона,
    древесно-стружечных и древесно-волокнистых плит.



По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание
(расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

  • Клиновые.
  • Распорные.
  • Забивные.
  • Винтовые.
  • Втулочные.
  • Разжимные.
  • Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

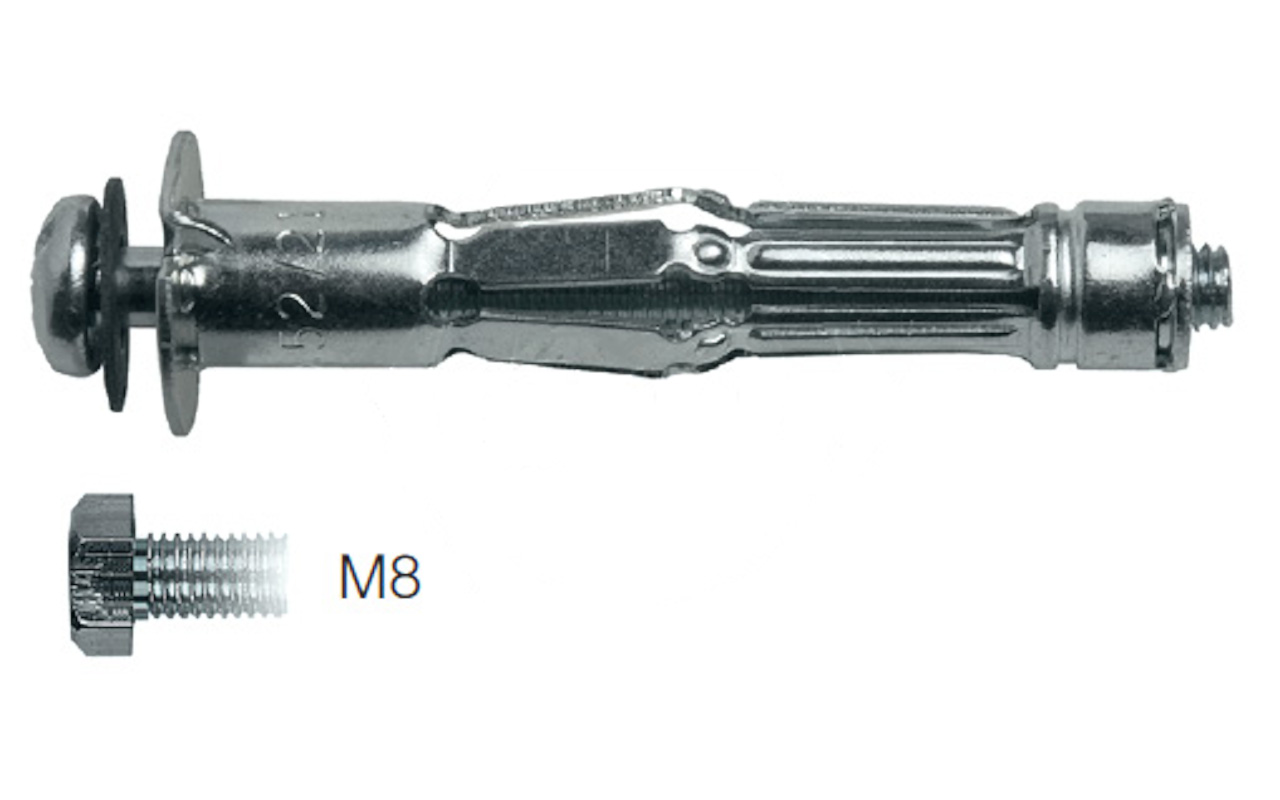

Винтовые

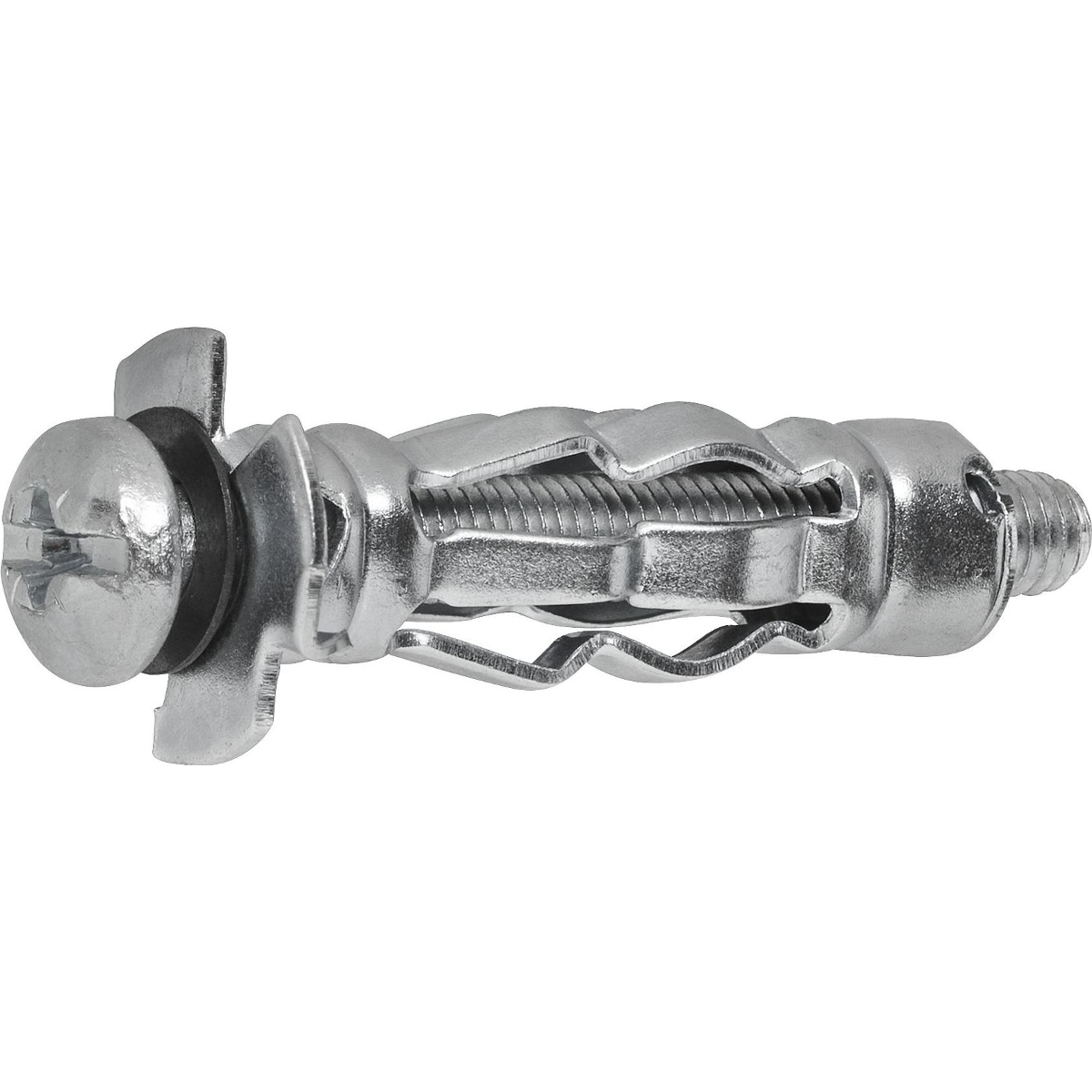

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

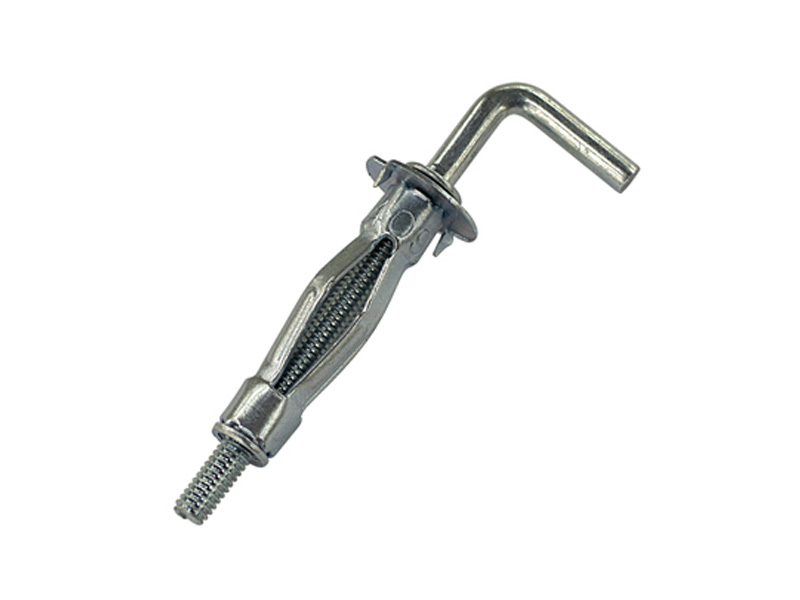

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

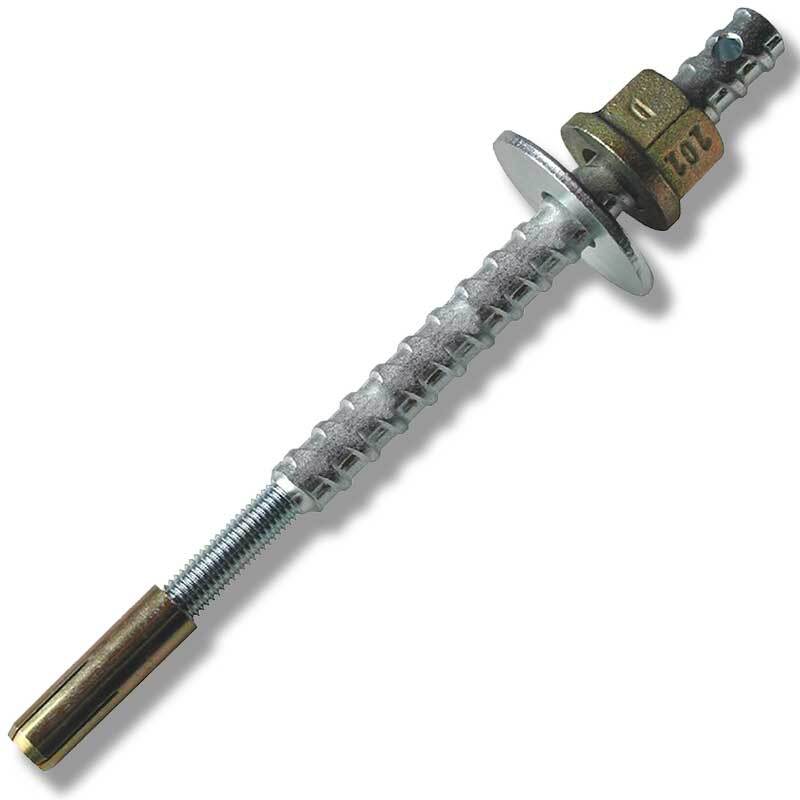

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

  • Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
  • Пассивные — прикрепляются за счет фиксирующего цемента.
  • Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Заключение

Анкерный крепеж применяется для закрепления разнообразных конструкций в твердых основаниях, в основном представленных бетоном, кирпичом и камнем, а также в пористых и иных материалах. Однако принципы анкерного крепления, основанного на расширении и закреплении крепежного элемента в отверстии, нашли широкое применение в различных сферах деятельности — от сбора мебели до стоматологии.

Видео-обзор видов анкеров и их применение

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фотоОсобенности
Распорный

Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком.

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Бабочка

Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

Универсальный

Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.

Дюбель-гвозди

Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.

Фасадный

Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.

Химический

Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.

КВТ

Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.

GB

Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего

Виды анкеров для бетона — выбор размера болта и особенности применения

Анкерный болт незаменим для крепления тяжелых бетонных конструкций, таких как фундаменты, плиты перекрытия, стены и перегородки. На фото анкера представлены его составные части:

  • внутренний болт;
  • коническая гайка;
  • корпус.

Принцип работы эффективен: по мере вкручивания специальный крепежный элемент расширяет метиз и обеспечивает надежную фиксацию необходимой конструкции.

Краткое содержимое статьи:

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

При выборе надежного соединения необходимо обратить внимание на следующее:

  • модель и расположение конструкции;
  • условия эксплуатации;
  • тип крепления;
  • параметры;
  • результаты расчета нагрузки (не допустимо превышение 25% от нагрузки, указанной в ГОСТ).

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Принцип действия следующий: сначала подготавливается отверстие, подходящее по глубине и длине. Затем вставляется болт и после разжимается при помощи специального устройства. Далее в него вкручивается непосредственно крепежный элемент.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Механизм действия следующий: во время осаживания благодаря своей форме анкер, помещенный в уже готовое отверстие, увеличивается в диаметре.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером. Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Фото анкеров для бетона

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

устройство, виды, какой выбрать и монтаж

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

 Загрузка …  Загрузка …

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

  • Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
  • Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

  1. Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
  2. Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
  3. Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.
Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

  • установка лифтов и подъемников;
  • навешивание промышленных стеллажных систем;
  • монтаж строительных колонн и опор;
  • укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет  прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 3.2k. Опубликовано

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.



Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.



Фотографии анкерных болтов 630 — бесплатные фотографии и лицензионные изображения от Dreamstime

Строительная площадка для здания со стальной конструкцией. Плиты с анкерными болтами для крепления стальных колонн на усиленные. Бетонное основание. Ключи гаечные

Установка осветительной колонны или щита с четырьмя анкерными болтами на дорожку строительной площадки, засыпанную гравием. У бетонного бордюра

Анкерные болты.Различные новые анкерные болты на белом

Рядный железобетонный фундамент с металлическими анкерными болтами для установки металлических колонн. Ряд железобетонных фундаментов с металлическим анкером

Белый анкерный болт для бетонного подоконника на бетонном основании. Два из бетона Болтов для крепления Поддерживаемого соединения базового этажа. И стальная конструкция

Опалубка и армирование бетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.Опалубка и армирование бетона

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Несущие конструкции, металлический каркас быстровозводимого дома

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Несущие конструкции, металлический каркас быстровозводимого дома

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерный болт бетонного порога на бетонном основании. Белые бетонные болты для крепления опор между цокольным этажом. Конструкция и стальная конструкция

Многие латунные анкерные болты размером 1/4 дюйма. Мягкий фокус сверху и снизу

Пластиковые анкерные болты на деревянной поверхности рабочего стола. Инструменты и автозапчасти, а также пластиковые анкерные болты на деревянной поверхности рабочего стола

Анкерные болты втулки на деревянной поверхности верстака. Инструменты и автозапчасти, а также анкерные болты гильзы на деревянной поверхности рабочего стола

Анкерные болты втулки на деревянной поверхности верстака. Инструменты и автозапчасти, а также анкерные болты втулки на деревянной поверхности рабочего стола

Старые анкерные болты с молотком и гвоздем.Студия выстрел из старых анкерных болтов молоток и гвоздь, изолированные на белом

Анкерные болты в бетонной стене. Защита дома от падения со склона

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Опора железного столба

Различные новые анкерные болты изолированы. На белом

Болты анкерные стальные.С закладкой гаек на сетку арматуры опоры башенного крана

Два стальных анкерных болта. С гайками и стальной решеткой на усилении опор башенного крана

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Два стальных анкерных болта с гайками. И сетка стальная на арматуре опор башенного крана

Два стальных анкерных болта с гайками. И сетка стальная на арматуре опор башенного крана

Рядный железобетонный фундамент с металлическими анкерными болтами предназначен для установки металлических колонн. Фундаменты склада на строительстве

Армирование железобетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.

Столбы металлические с соединительными анкерными болтами. Каркас здания против голубого неба

Рука в перчатках удерживает металлические анкерные болты. Рабочая рука в перчатке держит металлические анкерные болты на стене из дерева

Рука в перчатках держит металлические анкерные болты. Рабочая рука в перчатке держит металлические анкерные болты на стене из дерева

.

Фотографии анкерных болтов 618

Анкерный болт в бетоне. Анкерный болт в бетонном фундаменте с мокрым схватыванием

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону.Высокая прочность на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности.Бетонный анкерный болт высокой прочности на белом фоне

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Анкерный болт. И подъемный болт, используемый для фиксации машины на месте установки машины

Анкер-шпилька для бетонной стены.Изолированные на белом фоне

Анкерный болт для кирпичных и бетонных стен, изолированные на белом фоне.

Анкерный болт для бетонной стены, изолированные на белом. Справочная информация

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната

Стальной витой трос и анкерная проушина в бетоне.Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната рабочая проволока сварная стенка

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании.Концевой узел стального каната рабочая проволока сварная стенка

Старый анкерный болт с гильзой или распорный болт, закопанный в бетонной стороне. Прогулки

Белый анкерный болт для бетонного подоконника на бетонном основании. Два из бетона Болтов для крепления Поддерживаемого соединения базового этажа. И стальная конструкция

Анкерный болт бетонного порога на бетонном основании.Белые бетонные болты для крепления опор между цокольным этажом. Конструкция и стальная конструкция

Анкерный болт по бетону. Высокая прочность

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Ведущий двойной распорный анкер или распорный болт.Установка отличается размером Lead Double Expansion Anchor или дюбелем для крепления в бетонный кирпич или блок

Гайки анкера выступают из бетона в новостройке. Закрыть анкерные болты в бетонном основании нового здания с арматурой на строительной площадке

.

Ведущий двойной распорный анкер или распорный болт. Установка отличается размером Lead Double Expansion Anchor или дюбелем для крепления в бетонный кирпич или блок

Ведущий двойной распорный анкер или распорный болт. Ведущий двойной распорный анкер или распорный болт для анкеровки в бетонный кирпич или блок, изолированный на белом

Анкерный болт с латунной гильзой или распорный болт. Анкерный болт втулки или распорный болт — цвет радуги золотистый для бетонной стены, изолированной на белом фоне

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Анкерный болт с латунной гильзой или распорный болт.Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом. удаление пыли с помощью пылесоса. Строительные услуги на

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом.удаление пыли с помощью пылесоса. Строительные услуги на

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом. удаление пыли с помощью пылесоса. Строительные услуги на

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ.удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол.Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Плоскогубцы и анкер для бетона. Болт высокопрочный

Плоскогубцы и анкер для бетона. Болт высокопрочный

Черный винт в сером изолированном дюбеле. Стальной винт и пластиковый анкер для крепления в бетонной стене. Пластиковый дюбель. Черный винт в сером изолированном дюбеле

Болт крепления анкерной скобы с тросовой стропой. Закройте рабочий болт крепления анкерной скобы с тросовой стропой на противовесе крана

Анкерный болт. На пирсе во время заката / восхода солнца

Анкерный болт вверх близко.Анкерный болт на пирсе во время заката / восхода солнца

Рядный железобетонный фундамент с металлическими анкерными болтами для установки металлических колонн. Ряд железобетонных фундаментов с металлическим анкером

Молоток анкерный болт. Изолированные на белом фоне

Установка анкерной штанги в мокрый бетон основания.Анкерная штанга погружается во влажный бетон новообразованного фундамента

Анкер с болтом на фундамент нового дома. Анкер со стальным болтом на фундамент нового дома

Анкер для бетона и кирпича, изолированный на белом фоне.

Анкерный болт и подъемный болт, используемые для фиксации машины в месте ее установки. В Таиланде

Анкерный болт с петлей. На белом фоне

Болт крепления анкерной скобы с тросовой стропой. Закройте рабочий болт крепления анкерной скобы с тросовой стропой на противовесе крана

Анкерный болт гильзы / распорный болт. Несколько анкерных строительных металлических. Анкерный болт гильзы

Опалубка и армирование бетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.Опалубка и армирование бетона

Анкер строительный металлический. Анкерный болт втулки.

.

48 Фотографии петель анкерных болтов

Анкерный болт с петлей. На белом фоне

Анкерный болт с петлей. В разобранном виде на светлом фоне

Средний анкерный болт с петлей. Средний размер (длина 120 мм), анкерный болт с петлей собрать на белом фоне

Раппельная стойка, страховочная петля и веревка во время подготовки к спуску с якоря после завершения лазания в. Раппельная стойка — петля безопасности и

Якорь для скалолазания в песчанике, в ущелье Красной реки, Кентукки. Горизонтальный фон скалолазание анкерный болт в оранжевой скале песчаника в Кентукки

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону.Высокая прочность на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности.Бетонный анкерный болт высокой прочности на белом фоне

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Трос из нержавеющей стали, прикрепленный к скале для безопасности.Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Анкерный болт по бетону. Высокая прочность

Болт с проушиной посередине. Стальная проушина для анкерного болта в скале. Фиксированный стальной трос. Альпинистская тропа виа феррата. Витая веревка закреплена в roc. Горная стена с карабином

Бетонный анкерный болт высокой прочности на белом фоне.Подходит для использования в рекламном дизайне и строительстве

Якорное восхождение по скалам. Горный якорь для свободного лазания

Одинарная шпилька. На белом фоне

Плоскогубцы и анкер для бетона. Болт высокопрочный

Плоскогубцы и анкер для бетона.Болт высокопрочный

Болт для скалолазания в ущелье Красной реки отбрасывает тень на поверхность скалы из песчаника. Вертикальный болт для скалолазания, отбрасывающий тень на скалу из песчаника в Кентукки

Болт для скалолазания в ущелье Ред-Ривер, штат Кентукки. Вертикальный якорь для скалолазания в оранжевой скале из песчаника, отбрасывающей тень

Откидной болт на стойке.Цепь прикреплена к рым-болту к старому обветренному деревянному столбу

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Гвоздичный узел на карабине HMS. Самостраховка гвоздичным узлом на карабине HMS в альпийском якоре

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Крючки для лазания. Набор старых альпинистских крючков

Кандалы различных размеров на верстаке. Набор кандалов различных размеров на хорошо зарекомендовавшем себя верстаке

Док. Детали болларда на набережной

Причал с тросами с судов.Маркированный максимальный вес

Деталь конца кабеля. Стальная стяжка с креплением и металлическими тросиками против зеленой травы

Причал в порту для стоянки яхт и кораблей с катерами. И провизоры

Причал в порту для стоянки яхт и кораблей с катерами. И провизоры

Причал в порту для стоянки яхт и кораблей с катерами.И провизоры

Связывание. Трос яхты, привязанный крючком к цепи

Штифт и шплинт. Часть кранового строительства

Расширительные анкеры. Расширительные анкеры на цветном фоне

Альпинистское снаряжение. Набор старых альпинистских крючков

Винт расширительный высокопрочный промышленный.На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный.На белом фоне

Анкерные дюбели на белом. Дюбели для соединения бетонных плит по белому

Звено кабеля натянуто на фоне голубого неба. Звено стального троса натянуто на фоне голубого неба

Расширение высокопрочное промышленное.

.

вес анкерного болта изображение, фотографии и изображения на Alibaba

Примечание. Некоторые товары запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

US $ 0,6-0,6 / шт. (Цена FOB)

5000 шт. (Мин. Заказ)

0,01-0,02 US $ / шт. (Цена FOB)

10000 шт. (мин. Заказ)

0 долларов США.02-0.04 / шт. (цена FOB)

100 штук (минимальный заказ)

12,0-12,0 долларов США / штук (цена FOB)

1000 штук (минимальный заказ)

106,0–110,0 долл. США / шт. (цена FOB)

2 шт. (минимальный заказ)

0,6–0,6 долл. США / шт. (цена FOB)

(5000 шт. шт.) Мин.Заказ)

0,01–1,0 долл. США / килограмм (цена FOB)

1 килограмм (минимальный заказ)

0,05–0,05 долл. США / шт. (цена FOB)

100

шт. (минимальный заказ)

0,19–0,3 долл. США / шт. (цена FOB)

500 шт. (минимальный заказ)

0,15–0,16 долл. США / метр (цена FOB)

1000 метров (мин. Заказ)

0,08–0,09 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

2,5–2,5 долл. США / шт. (цена FOB)

100 шт. (Мин. Заказ)

0,15–0,16 долл. США / Счетчик (Цена FOB)

1000 счетчиков (Мин. Заказ)

0,15–0,16 долл. США / Счетчик (Цена FOB)

1000 метров (мин.Заказ)

0,15–0,16 долл. США / Счетчик (цена FOB)

1000 метров (мин. Заказ)

29,0–1449,0 долл. США / Комплект (цена FOB)

Комплект (Мин. Заказ)

25,0-1180,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

998,0-1522,0 долл. США / комплект (цена FOB)

1 комплект (мин.Заказ)

850,0-980,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1219,0-1219,0 долл. США / комплект (цена FOB)

1 комплект (Мин. Заказ)

65,0-65,0 долл. США / Квадратный метр (Цена FOB)

1 Квадратный метр (Мин. Заказ)

638,0–768,0 долл. США / Комплект (Цена на условиях FOB )

1 комплект (Мин.Заказ)

939,0-969,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

153,9-198,3 долл. США / Квадратный метр (цена FOB)

Квадратные метры (Мин. Заказ)

32,8-35,9 долл. США / Квадратный метр (Цена FOB)

600 Квадратных метров (Мин. Заказ)

853,94 долл. США / 2000,0 / Комплект ( Цена FOB)

1 комплект (мин.Заказ)

779,0-1769,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1650,0-1800,0 долл. США / комплект (цена FOB)

комплект (Мин. Заказ)

28,0-36,0 долл. США / Квадратный метр (Цена FOB)

200 Квадратных метров (Мин. Заказ)

828,0–1220,0 долл. США / Комплект (Цена на условиях FOB )

1 комплект (Мин.Заказ)

1099,0-1179,0 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

850,0-980,0 долл. США / Комплект (цена FOB)

шт. (Мин. Заказ)

2090,0-2280,0 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

798,0–999,0 долл. США / Комплект

006 (Цена FOB)

2 комплекта (мин.Заказ)

1177,0-1530,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1100,0-1100,0 долл. США / Квадратный метр (цена FOB)

Квадратный метр (Мин. Заказ)

729,0–3106,0 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

1977,0–2060,0 долл. США / Комплект (Цена FOB )

2 комплекта (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}} .

металлический винтовой гипсокартонный вариант, пластиковый анкер под гипсокартон, дюбель Driva для ГКЛ

Во время ремонта самым важным считается выбор нужных приспособлений, подходящих для конкретной ситуации. Также перед началом работ следует ознакомиться с особенностями и правилами установки используемых крепежных элементов, которые обеспечивают эстетичность, долговечность и надежность формируемых конструкций. К примеру, выбирая анкеры для гипсокартона, следует иметь представление об их видах и нюансах применения.

Крепежи разделяют на несколько отдельных подгрупп. Первая подгруппа – проходные дюбели, вторая – разжимающиеся.

К примеру, проходной дюбель используется при фиксации конструкции на сам потолок. Также данный тип крепежа применяют при установке люстр либо спортивного инвентаря. А вот пружинный крепеж прекрасно подходит для фиксации каких-либо конструкций к гипсокартонной стене или кафелю.

Дюбели обязательно должны соответствовать определенным требованиям. Во-первых, такие изделия должны обладать специальным покрытием, защищающим их от коррозии. Во-вторых, дюбели должны изготавливаться из высококачественных материалов, а на основной поверхности распорка самого крепежа должна создавать достаточно сильную фиксацию, чтобы удерживать тяжелые конструкции.

Чтобы не ошибиться при выборе нужных дюбелей, нужно рассмотреть особенности и преимущества применения каждого отдельного вида крепежа.

Дюбель Молли

Данную разновидность дюбелей, используемых при монтировании ГКЛ, можно отличить по типу изготовления. Такой тип крепежа производят по гарпунному распорному принципу, чтобы получить достаточно прочное крепление.

Дюбель Molly, к дешевым изделиям отнести нельзя. Цены на крепеж весьма высоки, однако это обусловлено отличным качеством изделий, их надежностью и способностью выдерживать большой вес.

Дюбели Molly работают по особому принципу:

  • Под дюбель при помощи дрели высверливают 8-миллиметровое отверстие.
  • Дюбель необходимо вставить в это отверстие. Затем бортик крепежа вместе с зубцами следует крепко прижать к гипсокартонному покрытию. Именно это позволяет избежать его поворачивания.
  • Затем при помощи обыкновенной отвертки к гипсокартонному листовому материалу прикручивают винт. Делают это по внутренней резьбе. Такой винт прилагается к дюбелю и продается вместе с ним в одном комплекте. Шурупы обычно тоже поставляются в комплекте с дюбелями.

К преимуществам данного вида крепежа можно отнести его способность справляться даже с самыми высокими нагрузками. Кроме того, при необходимости вы всегда сможете осуществить его демонтаж.

Дюбель Дрива

Изделие Driva (DRV) относят к наиболее популярным элементам, предназначенным для крепежа. Производится Дрива только в двух вариантах. Такие крепежные элементы могут быть либо пластиковыми, либо изготовленными из металла.

Наиболее актуальными и доступными по цене считаются крепежи из пластика.

Данный крепежный элемент очень легко вкручивается в стройматериалы, надежно фиксируется.

Работа выполняется в определенной последовательности:

  • В ГКЛ проделывают 6-миллиметровую дырку.
  • Затем в приготовленное отверстие вставляется дюбель. Нужно врезать дюбель в гипсокартонный листовой материал как саморез. Для такой работы лучше всего использовать отвертку.
  • После этого вкручивают 3,5-миллиметровый либо 4,5-миллиметровый саморез или шуруп внутрь крестовидной щели, которая есть у каждого дюбеля Driva.

Такие дюбели смотрятся эстетично с самыми разными видами гипсокартонного материала.

Данный крепеж отличает то, что ему не требуется свободного пространства за гипсокартонным листовым материалом. Однако при подборе дюбеля следует учитывать его длину. К примеру, у металлического крепежа она доходит до 44 мм, а у пластиковых изделий – до 23 мм.

Дюбель Фишер

Еще одна разновидность крепежных элементов – модель Fisher PD. Сама конструкция Fisher PD выполняется из пластика (здесь говорится об основании изделия, куда в последствии ввинчивается шуруп).

Во время монтирования Фишер прижимают к стыку, чтобы произошло крепкое сцепление с ввинчиваемым шурупом. Именно это и создает защиту от возможного выпадения. Дюбели Фишер весьма популярны, а стоимость изделий невысока.

Дюбель-гвоздь

Современные модели дюбель-гвоздей для гипсокартонного материала являются весьма распространенным видом крепежа. Приспособление расширяющего типа выполняется из чистого нейлона. Конструкцию изделия составляют три отдельных секции. Проходное отверстие расположено в самом «хвосте» крепежа. Благодаря этому завинчивание производится легко, создавая нужный осевой ход для шурупов.

Дюбель-гвозди крепятся достаточно надежно, потому что стенки данного крепежного элемента во время установки начинают распираться сразу в трех различных направлениях.

С помощью этого современного крепежа фиксируют:

  • оконные рамы;
  • плинтусы;
  • дверные коробки;
  • карнизы;
  • рейки.

Также существуют стальные дюбели. Однако применяют такой тип изделий при монтировании гипсокартонной обшивки достаточно редко. Данный дюбель-гвоздь может обеспечить сквозной оперативный монтаж. В этом случае можно с легкостью забивать крепежный элемент молотком в уже подготовленное с помощью дрели отверстие.

Дюбель-саморез

Для монтирования гипсокартонного листового материала применяются и дюбель-саморезы. Такой элемент может быть изготовлен из металла либо нейлона. Данный тип крепежа применим при фиксировании необходимых предметов к однослойному либо многослойному гипсокартону. При этом ГКЛ может быть с декоративным либо изолированным покрытием.

Такие элементы различают по размеру. При выборе изделия следует обращать внимание на длину крепежа. Это значит, что он не должен «выпирать» с обратной стороны обшивки из гипсокартона. Такой крепеж считается идеально подходящим для закрепления достаточно тяжелых предметов. Данный крепежный элемент вкручивается очень легко. При этом подготавливать отверстие заранее не нужно (конечно, если используется гипсокартон толщиной не более 15 мм).

«Бабочка»

Крепеж с интересным названием «бабочка» относят к универсальным элементам. Используется такой дюбель для поверхностей с пустотами, имеющимися за стенкой из 5-миллиметровых листов гипсокартона. Этот крепеж схож по функционированию с обыкновенным зонтиком. Конструкция раздвигается прямо за листом в свободном пространстве. Именно так и обеспечивается достаточно надежный упор крепежа.

Данный тип фиксации подходит для потолков, обшиваемых гипсокартонным материалом.

Например, при обустройстве тяжелых светильников упоры, которые начинают раскрываться за гипсокартонными листами, способны равномерно распределять нагрузку по всей квадратуре.

Крепеж со сверлом

Еще одним видом крепежного элемента является дюбель со сверлом. Такую деталь можно фиксировать даже на многослойные стенки из ГКЛ. Вкручивать крепеж нужно непосредственно в сам материал.

При монтаже также необходимо обращать внимание на длину изделия.

Дюбель-зонт

Перед монтированием дюбель-зонта необходимо просверлить отверстие. Это самоустанавливающийся элемент, раскрывающийся за листом КГЛ. Это гарантирует надежную фиксацию на поверхности. Обычно такой вид крепежа применяется для потолочных конструкций.

Винтовые разновидности

Такие изделия представляют собой набор, состоящий из распорного дюбеля и гвоздя с особой винтовой нарезкой. Главное – качественно вкручивать винтовые дюбели. Прокручивать их нельзя, а для этого необходимо сопоставлять имеющиеся размеры и учитывать сложность установки.

Металлические дюбели в основном производят из цинковых сплавов. По стоимости они практически всегда получаются дороже своих аналогов из пластика, но считаются более надежными.

Химические анкеры

Химические анкеры, используемые для гипсокартонного материала, по сути, являются некими патронами либо капсулами с особой клеящейся массой. В дополнение к такому анкеру продаются сетчатые гильзы, создающие очень прочное крепление.

Закручивать дюбели в гипсокартонный материал достаточно просто, с такой работой вполне может справиться и новичок.

При монтировании химические анкеры разрываются, а состав капсулы смешивается. Затем начинается химическая реакция, которая и образует надежную фиксацию.

Нюансы использования

Перед работой с любым крепежом рекомендуется ознакомиться с некоторыми правилами:

  • Высверливать отверстие, предназначенное для монтирования дюбель-зонтиков или других видов крепежа в ГЛК, нужно аккуратно, чтобы во время фиксации листовой материал не повредился.
  • Само отверстие лучше делать немного большим по диаметру, чем крепежная деталь. Это также поможет избежать растрескивания ГКЛ во время монтажа.
  • Желательно очищать отверстия от мусора и пыли, образующихся при сверлении. В этом вам может помочь обычный пылесос.
  • При использовании электрошуруповерта нужно стараться не допускать проворачивания крепежного элемента на месте при достижении им окончательной точки. Такое неправильное монтирование может негативно сказаться на плотности залегания детали. Соответственно, закручивать деталь лучше не до упора.
  • По завершению установки крепежа в конструкции зону вокруг отверстия замазывают шпатлевкой либо акрилом.

Если у вас нет никакого опыта и знаний в подобных работах, лучше перед монтажом получить консультацию у профессионала. Опытный специалист поможет разобраться в тонкостях установки и фиксации деталей, обратит ваше внимание на важные нюансы при работе с дюбелями.

Как выбрать

На современном рынке представлено множество разнообразных крепежей. Чтобы не ошибиться с выбором деталей для крепления, необходимо учесть несколько моментов. Стоит оценить уровень нагрузки на крепеж, необходимость последующего демонтажа и финансовые возможности (поскольку стоимость разных типов деталей может различаться).

О тонкостях выбора крепежей для гипсокартона смотрите далее.

Анкерный болт: виды и характеристики

Если речь идет о фиксировании к полу тяжелых конструкций, креплении на стену массивных предметов или подвеске к потолку каких-либо изделий, имеющих «солидный» вес, то ничего невозможно придумать лучше, чем анкерный болт. Если говорить об монтаже такого крепежа в плотный и твердый материал, то его с полной уверенностью можно назвать универсальным.

Где используются анкерные болты?

Механические анкеры нашли широкое применение. С их помощью крепятся различные массивные предметы, подвесные потолки, несущие консоли, устанавливаются кабельные трассы, ворота и многие другие конструкции. Крепеж с помощью анкеров не подходит для пустотелых стеновых блоков или перекрытий из газобетона. Его основное предназначение — это крепление в бетоне, прочность которого не менее 200–250 кг/кв.см. Такие метизы идеально подходят для сквозной установки в тонкие бетонные перегородки или являются прекрасным вариантом для одностороннего монтажа в стены с трещинами или другими дефектами.

Виды анкеров

Данный вид анкеров является одним из наиболее востребованных видов крепежных изделий. На рынке строительных материалов они представлены довольно широко и всегда можно купить распорные, клиновые, забивные анкеры, анкеры–болты, шпильки и другие виды этих крепежных соединений.

Они устанавливаются быстро и просто и необходимы для надежного крепления отдельных элементов всей конструкции. В зависимости от размеров анкерных болтов, их видов и характеристик такой крепеж можно устанавливать в бетон, кирпич и даже природный камень. Но перед монтажом рекомендуется учитывать, на какую допустимую нагрузку рассчитана эта крепежная деталь, какой материал взят в качестве основания, в которое она будет вкручиваться, а также условия, в каких метизы будут эксплуатироваться.

Конструкции анкерных болтов

Для обеспечения прочности и долговечности соединений к каждому виду конструкции необходимо подбирать свой анкер. Это может быть крепеж с крюком или кольцом, анкер–шпилька или анкерный болт с гайкой. По своему виду все они представляют стержень, на котором нарезана наружная резьба. К нему в комплекте прилагается хвостовик, имеющий внутреннюю резьбу, и гильза с цангой. Назначение гильзы заключается в том, что она защищает резьбу на стержне от повреждений, возможных при установке анкера. Устанавливая такое крепление, конец стержня сначала закручивают в хвостовик, после чего лепестки цанги разгибаются, чем и обеспечивают жесткое и надежное крепление.

Характеристики крепежа

Каждому из анкерных болтов характерны определенные свойства и технические характеристики:

  • Максимальная нагрузка. Она характеризует возможность болта вырываться из основания. Ее величина зависит от толщины, прочности и структуры материала основания, в которое анкер крепится, размеров болта (его длины и диаметра), глубины посадки, а также от того, как профессионально и качественно выполнен монтаж.
  • Рекомендуемая нагрузка. Увеличивая прочность бетона, мы тем самым изменяем в большую сторону нагрузку, которая становится более безопасной. Однако, на практике, она не должна быть выше величины, равной 25–30% наибольшей нагрузки на вырывание.
  • Нагрузка на деформацию, в том числе срез, излом или изгиб. Ни в коем случае нельзя превышать указанные значения нагрузки. Под ее воздействием анкер деформируется или может быть сломан, что повлечет за собой разрушение конструкции и замену крепежной детали.
  • Материал крепежа. Именно от того, из какого материала сделан анкер, будет зависеть его пожароустойчивость, а также устойчивость к коррозии, действию агрессивных сред, а также к воздействиям других негативных факторов. Обычно для изготовления болтов используют нержавеющую сталь, цветные металлы и их сплавы, углеродистую сталь, имеющую цинковое покрытие.
  • Размеры анкерного болта. Диаметр крепежа подбирают так, чтобы он соответствовал диаметру бура, используемого для сверления в бетоне отверстий. Длина метиза определяется с учетом вида и размера прикрепляемой конструкции, а также в зависимости от необходимой глубины вкручивания в основание.
  • Тип изделия. Кроме механических анкерных болтов бывают и химические анкеры.

Кроме данных крепежных изделий выпускают и узкоспециализированные виды метизов, имеющие свои определенное назначение и характеристики.

Распорный (анкерный) крепеж

ТИП

ДОСТУПНЫЕ МОДЕЛИ

РАЗМЕРНЫЙ ДИАПАЗОН

ОТ ТО

ОБЩАЯ ИСПОЛЬЗОВАНИЕ В

РАУЛ ТИПА

БОЛТ , PROJ, открытый J-образный крюк и закрытая проушина крюк

М6

М20

  • Леса
  • Установка машин
  • Конструкции
  • Электрическая арматура

КЛИНЬЕВЫЕ АНКЕРЫ

ДВОЙНОЕ КОЛЬЦО (ЖЕЛТОЕ) и ОДИНАРНОЕ КОЛЬЦО (БЕЛЫЙ)

М8 Х 75

М24 х 300

  • Тяжелое оборудование, конструкции и техника.
  • Подъемные рельсы
  • Конвейеры

ШТИФТ (ЗЕБРА) ТИП

В М.С. и S.S.

М6 х 50

М39 х 200

  • Монтаж машин и оборудования.
  • Электрическая арматура

ФИШЕР ТИП

Болт, J-образный крюк и крюк с проушиной

М6

М10

  • Подвесной потолок
  • Перегородки
  • Воздуховоды

РЕЗЬБОВОЙ ЩИТ (ВСТАВЛЯЕМЫЙ ЯКОРЬ)

ПУЛЯ

М6

М16

  • Угловые кронштейны
  • Раздвижные и рольставни
  • Конвейеры

КЛИН ИЗ МЯГКОЙ СТАЛИ (ТРУБА ТИП)

Болт, Proj, J-образный крюк и проушина Крюк

М6

М10

ДВЕРИ



25 мм

65 мм

  • Используется со всеми шурупами в кирпичных стенах

ВИНТЫ ДЛЯ КРЕПЛЕНИЯ МОЛОТКА



М6 Х 50

М10 Х 160

Крепеж для бетона — анкеры, болты и винты по бетону

Всякий раз, когда вы прикрепляете к бетону ненесущий элемент, например рамку для картины, оконные ставни или полку, вам понадобится правильный крепеж, чтобы обеспечить надежное крепление. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете. Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе крепежа. Мы также предлагаем советы по правильной установке креплений для бетона, включая подходящие инструменты и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова взаимозаменяемо, включая производителей. Однако крепление ненесущих элементов к бетону обычно считается «креплением», а крепление конструктивных элементов к бетону — «анкеровкой».Или, по-другому, можно сказать, что крепежные детали, как правило, легче и меньше анкеров, хотя некоторые из них можно использовать в обоих случаях.

ТИПЫ КРЕПЕЖА

Химические застежки

Эти крепежные детали могут быть как поверхностными, так и инъекционными с использованием различных клеев или эпоксидных смол.

Они приклеиваются на место двухкомпонентными химическими составами: эпоксидными, полиэфирными или винилэфирными. Как и в случае распорного крепежа, инъекционный крепеж вставляется в предварительно просверленные отверстия, а клей впрыскивается в отверстие.(Не забудьте выдуть пыль перед введением клея, иначе она прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Механические застежки

Болт-рычаг представляет собой механическую застежку

Механический крепеж

лучше всего работает с пустотелыми материалами, такими как гипсокартон, пустотелые бетонные блоки (которые часто используются в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри крепимого материала) и прижимаются к закрепляемому материалу при затягивании механической застежки.

Крепеж для расширения

Основание застежки предназначено для расширения по бокам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Распорный крепеж предназначен для твердых материалов, таких как бетон (или кирпич, камень и строительный раствор). Они работают, передавая натяжение или тянущее усилие болта в бетон за счет трения или давления расширения.

Основание застежки предназначено для расширения по бокам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Вот несколько примеров распорных креплений:

  • Клиновая застежка: В этой системе используются гайка, шайба и стальная шпилька с коническим стержнем внизу. Этот стержень окружен либо стальным зажимом, либо отдельными стальными клиньями. При затягивании гайки оправка втягивается в зажим или клинья, заставляя их вклиниваться между оправкой и стенками отверстия.
  • Крепеж втулки: Крепеж втулки состоит из гайки, шайбы, стальной шпильки и втулки из листового металла.Как и в клиновом распорном соединителе, в нижней части болта имеется равномерно сужающаяся оправка того же диаметра, что и распорная втулка. Сам рукав имеет продольный разрез для облегчения расширения. Когда гайка затягивается, она втягивает оправку во втулку, заставляя ее расширяться и упираться в стенки отверстия.
  • Застежка-шпилька: В отличие от застежки-клина и втулки, в которых используется затянутая гайка, вызывающая расширение застежки по бокам отверстия, застежка-гвоздик расширяется путем удара молотком по верхней части шпильки.Распорный элемент шпильки имеет резьбу на верхнем конце и просверленное отверстие с вертикальными прорезями на нижнем конце шпильки. Это отверстие в нижней части шпильки находится над конической стальной заглушкой. Когда верхняя часть шпильки забивается молотком, нижняя часть стальной шпильки нажимается на коническую стальную заглушку, что приводит к расширению стальной шпильки по краям отверстия.
  • Самосверлящий крепеж: Самосверлящий крепеж не вставляется в предварительно просверленное отверстие, а имеет зубья для прорезания собственного отверстия в бетоне.Этот крепеж состоит из стальной оболочки (с зубьями) и конической стальной заглушки. Верхняя часть корпуса имеет внутреннюю резьбу, поэтому в нее можно вкрутить болт. При сверлении с ударом в оболочке над конической стальной заглушкой нижняя часть оболочки вынуждена расширяться и упираться в стенки отверстия.
  • Вставная застежка: В этой системе используется стальная оболочка и внутренняя стальная расширительная заглушка.

Клейкие застежки

Накладной клейкий крепеж можно использовать для крепления электроприборов, аксессуаров для ванных комнат, зеркал, кронштейнов, детекторов дыма, кухонных принадлежностей, пультов дистанционного управления, рамок для картин, часов, дверных звонков, меловых досок и т. д.

КАК МНЕ РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

Тип используемой застежки зависит от того, что вам нужно закрепить, и от материала, к которому вы это закрепите. Что-то тяжелое, например, жалюзи, требует крепления другого типа по сравнению с чем-то легким, например, дверным звонком. Кроме того, для стены из пустотелых блоков требуется крепеж другого типа, чем для сплошной бетонной стены.

Необходимо учитывать несколько основных моментов:

  • Насколько тяжелым должен быть устанавливаемый элемент? Учитывайте размер и вес.Эта информация поможет вам определить необходимый размер и количество крепежа.
  • На что он будет крепиться? Это пустотелая основа, такая как гипсокартон, бетонный блок или гипс и рейка? Или это твердое ядро, такое как камень, кирпич или бетон.
  • Должна ли установка находиться снаружи и подвергаться воздействию погодных условий? Или интерьер?
  • Как далеко от углов?
  • Учитывайте толщину основного материала.

Землетрясение и крепеж

В стране, где случаются землетрясения, следует помнить, что следует выбирать крепления немного прочнее, чем требуется, только для того, чтобы выдержать вес объекта.

Вибрация или движение, вызванное землетрясением, создает дополнительную нагрузку на крепеж.

См. список неструктурных применений для примеров широкого спектра элементов, которые могут быть повреждены и защищены при землетрясении.

Есть еще два фактора, которые необходимо учитывать: растяжение и сдвиг , и мощность анкера для каждого из них часто указывается в спецификациях производителей.

  • Напряжение связано с вопросом «Вытянется ли застежка?»
  • Ножница связана с вопросом «Разорвется ли она?»

Это ответы, которые должны быть у поставщика крепежа, чтобы он мог предоставить вам подходящий крепеж для работы, используя информацию о своем продукте.

Производители разработали инструкции по использованию своей продукции и имеют таблицы, в которых перечислены: тип использования как легкая, средняя или тяжелая нагрузка, типы крепежных изделий, доступные размеры, а также допустимые нагрузки на растяжение и сдвиг.

НЕКОНСТРУКЦИОННЫЕ ПРИМЕНЕНИЯ ДЛЯ КРЕПЕЖА

Обычно используются две категории крепежных изделий для каменной кладки:

Первый — самосверлящий крепеж, который работает путем нарезания резьбы в бетоне/кирпиче или блоке. Их можно использовать для монтажа электрических распределительных коробок, обшивки, обвязок систем отопления, вентиляции и кондиционирования воздуха, систем внешней изоляции, фанерных подложек и т. д.

Второй тип представляет собой механическое крепление, вставляемое в предварительно просверленное отверстие. Этот тип анкера обеспечивает большую опорную поверхность, чем просто резьба в самонарезающем креплении, и может использоваться для крепления более тяжелых предметов, таких как ставни, отливы из листового металла, перила и экранированные крыльца или навесы для бассейнов.

Коммунальные услуги:

  • Электрооборудование, распределительные коробки, зажимы для кабелепроводов
  • ОВКВ
  • Системы управления
  • Телекоммуникационное оборудование
  • Блоки дистанционного управления

Предметы домашнего обихода или офиса:

  • Стеллажи и опоры
  • Фоторамки
  • Зеркала
  • Часы
  • Доски объявлений и меловые доски
  • Термостаты и детекторы дыма

Элементы экстерьера:

  • Жалюзи
  • Навесы для веранд и бассейнов
  • Листовой металл или гибкие накладки
  • Перила
  • Кровля из металла или черепицы
  • Декоративное кованое железо
  • Обрешетка для кирпичной кладки
  • Жесткая изоляция кирпичной кладки или бетонного настила

УСТАНОВКА КРЕПЕЖА

Литой крепеж

Обычно они используются для крепления конструктивных элементов к бетонной стене, плите или фундаменту, но также могут использоваться для ненесущих конструкций. Крепеж или бетон наносятся до заливки бетона. Бетон затвердевает, и болт оказывается на своем месте.

Преимуществом монолитной системы являются улучшенные анкерные свойства. Болты с головкой, заделанной в свежий бетон, впоследствии можно использовать в качестве точек крепления ненесущих элементов. Однако, поскольку они нерегулируемые, следует позаботиться об их расположении. Шаблоны оказались полезными в этом отношении.

Другие типы неразъемных крепежных изделий включают резьбовой стержень, резьбовые вставки и болтовые соединения (закладные или сквозные).

Послеустановочные крепежи

Как правило, они устанавливаются в отверстие, просверленное в застывшем бетоне, и представляют собой либо приклеенные (залитые раствором или химические вещества), либо распорные крепления.

Третьей категорией постустановочных креплений являются клейкие крепления, которые обычно используются для крепления легких предметов к бетонной/кирпичной/блочной поверхности.

В первых двух случаях в бетоне сверлится отверстие нужной глубины и достаточной ширины, чтобы в него вошел выбранный крепеж.Крепеж вставляется в отверстие, и отверстие заполняется либо цементным материалом (таким как портландцемент и песчаный раствор или предварительно смешанный раствор), либо эпоксидной смолой. Необходимо следить за тем, чтобы застежка находилась в правильном положении (на глубине и под нужным углом), в противном случае крепление нужного приспособления может быть затруднено.

Совет: В частности, для вклеенных креплений не забудьте выдуть пыль, прежде чем продолжить.

Какой тип оборудования необходим для установки крепления для бетона?

Для вклеенных крепежных элементов и большинства распорных крепежных элементов для предварительно просверленного отверстия подойдет дрель с насадкой по каменной кладке.

В клеевых крепежных элементах используется раствор на цементной основе или двухкомпонентный химический клей, который можно приобрести вместе с крепежными элементами. Для удаления пыли из отверстия полезен грушевидный воздуходув.

Для некоторых распорных креплений требуется гаечный ключ, чтобы затянуть гайку, чтобы основание расширилось.

Прочие распорные крепежные элементы расширяются путем забивания верхней части крепежного элемента (или с помощью ударной дрели). Для этих застежек удары по верхней части вынуждают нижнюю часть расширяться наружу по отношению к отверстию.

В любом случае следуйте инструкциям производителя и соблюдайте меры предосторожности.

На что следует обратить внимание при установке (проблемы, которых следует избегать)

Есть две основные вещи, от которых нужно защититься: выдергивание крепежа из стены (относительно растяжения) или отламывания (относительно сдвига). Обеих этих проблем можно избежать, зная вес монтируемого предмета и то, на что он будет монтироваться. Эта информация может помочь определить размер и количество используемых креплений.

См. рейтинги производителя для легких, средних и тяжелых условий эксплуатации; и таблицы, в которых перечислены типы застежек и насколько сильны каждый диаметр этого типа застежек при растяжении и сдвиге. Здесь есть компромиссы. Может быть, 2 больших крепежных элемента имеют больше смысла, чем 4 маленьких, но меньшие крепежные элементы означают меньшие отверстия и более быстрое сверление и, возможно, более ровную поддержку объекта, как в случае стеллажа.

Вот что следует остерегаться:

1.Выдергивание из стены — химический или клейкий крепеж

  • Пыльное отверстие . Если перед нанесением клея не удалить пыль из предварительно просверленного отверстия, могут возникнуть проблемы. Пыль можно удалить, выдув ее или пропылесосив. Однако для небольших отверстий его легче продуть. Для этого специально разработаны «нагнетатели». Обычно они имеют резиновую грушу на одном конце и тонкую трубку на другом. Трубку вставляют в отверстие и энергично сжимают резиновую грушу.Это направит воздух на дно отверстия, которое поднимет и унесет пыль. (Пылезащитная маска — хорошая идея здесь). Альтернативный метод — промыть отверстие проточной водой, а затем дать ему высохнуть, прежде чем вводить эпоксидную смолу.
  • Застежка неподходящего размера, слишком маленького диаметра или недостаточной длины. Результатом любого из них является слишком маленькая опорная поверхность, чтобы противостоять нагрузкам, которые изделие оказывает на застежку. В случае приклеенных анкеров это может привести к отделению клея от поверхности отверстия (что более вероятно) или от самого крепежа.

2. Вытягивание из стены — распорные крепления

  • Отверстие неправильного размера, слишком большое для анкера. Это может произойти, если для сверления отверстия используется сверло неправильного размера. Следует соблюдать инструкции производителей. Если отверстие слишком большое, то либо недостаточное количество расширительной части будет опираться на стороны отверстия, либо оно не будет заклинено достаточно прочно.
  • Крепеж неподходящего размера, слишком маленький диаметр .
  • Если размер отверстия правильный и анкер установлен правильно, он может начать прогибаться (растягиваться), если на него повесить предмет, который тяжелее, чем предусмотрено. В этом случае он на самом деле становится немного уже и его можно вытянуть. Многие крепежные изделия были протестированы производителями и имеют рейтинг для легких, средних и тяжелых условий эксплуатации.

3. Отламывание

  • Если для веса объекта выбран крепеж слишком малого диаметра, болт, используемый для крепления объекта к стене, может быть сломан или срезан.Это может произойти, даже если отверстие было правильно просверлено и правильно установлен анкер (будь то приклеенный или распорный).
  • На самом деле размер застежки должен соответствовать весу подвешиваемого или прикрепляемого объекта. В стране с сильными землетрясениями также рекомендуется иметь крепеж немного прочнее, чем требуется, чтобы выдержать вес объекта. Вибрация или движение, вызванное землетрясением, создают дополнительную нагрузку на крепеж.

Похожие материалы:
Инструменты для бетона
Трафареты для бетона
Ремонт бетона

» Анкерные болты с головкой

Анкерные болты с головкой

отличаются от изогнутых анкерных болтов или анкерных стержней тем, что конец без резьбы имеет кованую шестигранную, тяжелую шестигранную или квадратную головку. Головной конец заделан в бетонный фундамент для крепления колонн из конструкционной стали, фонарных столбов, мостовых рельсов и конструкций подстанции. Доступные спецификации включают, помимо прочего, ASTM F1554, A449 и A307.

Примечание. Резьбовой стержень с приваренной гайкой НЕ ЯВЛЯЕТСЯ анкерным болтом с головкой и не должен заменяться анкерным болтом, для которого требуется кованая головка, без одобрения зарегистрированного инженера.

Производство

Portland Bolt производит анкеры с головкой диаметром от 1/2″ до 2-1/2″ по многим различным спецификациям ASTM.Они поставляются либо с гладкой поверхностью, либо с горячим цинкованием.

Анкерные болты с головкой класса F1554 класса 36

Следующие размеры и отделки имеются на складе Portland Bolt под указанным номером детали.

Длина Диаметр
1/2 дюйма 5/8 дюйма 3/4″ 7/8″ 1″
Обычная Оцинк. Обычная Оцинк. Обычная Оцинк. Обычная Оцинк. Обычная Оцинк.
8 17490 17997 18035 18036
10 17492 17999 18007 18008
12 17494 18000 18001 18009 18010 18049 18050
14 18013 18014 18051
16 18017 18018 18040* 18054
18 17496 18002 18003 18021 18022 18045* 18041* 18055 18056
20 18023 18024 18042* 18058
22 18026
24 18005 18027 18028 18047* 18043* 18061 18062
26 18029 18030
30 18034 18045* 18871 18872
36 18876 18877
Другие размеры и отделки доступны по запросу.
* Эти продукты поставляются как F1554 Grade 55
В ассортименте

Portland Bolt имеются анкерные болты с шестигранной головкой класса F1554 класса 36, готовые к немедленной отгрузке. Эти шестигранные болты имеют кованую шестигранную головку, а не является стержнем с приваренной гайкой. Мы располагаем более широким ассортиментом анкерных болтов с головкой F1554 класса 36 с горячим цинкованием, чем с обычным покрытием.

Анкерные болты с гладкой поверхностью обычно можно заменить оцинкованными анкерными болтами

, особенно когда требуется быстрая доставка.Если замена оцинкованного анкерного болта неприемлема, Portland Bolt всегда может изготовить анкерные болты с головкой F1554 класса 36 с гладкой поверхностью. Все стандартные анкерные болты с головкой F1554 имеют длину резьбы 4 или 6 дюймов.

Шестигранный и тяжелый шестигранный заготовочный приклад

В ассортименте

Portland Bolt имеются заготовки с шестигранной и тяжелой шестигранной головкой F1554 класса 36 и F1554 класса 55 (круглый стержень с кованой головкой) длиной 36 дюймов. Эти заготовки можно очень быстро нарезать по длине, нарезать резьбу и оцинковать (при необходимости).Заготовки идеально подходят для производства относительно небольших партий анкерных болтов с головкой F1554 нестандартного размера с очень короткими сроками изготовления.

36-дюймовая длинная заглушка 1/2” 5/8” 3/4” 1 дюйм 1-1/8” 1-1/4” 1-3/8” 1-1/2”
F1554 Класс 36, шестигранник
F1554 Тяжелый шестигранник класса 55

24.03.2021

Как повесить тяжелую картину на гипсокартон

Повесить тяжелую картину на гипсокартон не так уж сложно.Тем не менее, вы хотите убедиться, что делаете это хорошо. В противном случае вы будете покупать новую раму! Просто ввинтить шуруп в стену не получится. Вам нужно знать, как повесить картину так, чтобы не полагаться только на гипс для поддержки. Картины также должны оставаться там, где вы их повесили, но вы не хотите идти на компромисс в отношении места.


Планируйте свое местоположение

Это может показаться очевидным, но вы хотите спланировать свое местоположение, прежде чем делать что-либо еще. Расположение стержня или тип используемого вами анкера всегда должны помогать вам размещать изображение там, где вы на самом деле хотите его .Планирование местоположения ведет к следующему шагу — определению доступных вам ресурсов. Это включает шпильки за гипсокартоном.

Используйте искатель гвоздей для определения точки крепления

Гладкие гвозди малого диаметра часто изгибаются или иным образом пробиваются в гипсокартон в горизонтальное положение или вниз. Это позволяет тяжелому предмету или картине соскользнуть или выдернуть гвоздь из стены. Это не весело. Вам нужно что-то с достаточной удерживающей силой само по себе. Это обеспечивает долгосрочное решение для вашей тяжелой картины или произведения искусства.

Лучший способ безопасно повесить тяжелую картину на гипсокартон начинается с умения пользоваться искателем гвоздей. Мы написали статью о лучших искателях стад, если вам нужна рекомендация. Конечно, по возможности используйте крепеж, который проходит через гипсокартон в деревянную или стальную стойку.

Рассмотрите возможность использования анкера для гипсокартона

Если вы не можете найти стойку или стойка находится не в том месте, где вы хотите повесить картину, вы можете использовать анкер для гипсокартона, чтобы закрепить картину или произведение искусства на стене.Они бывают разных упаковок и размеров. Нам очень нравится использовать самосверлящие пластиковые анкеры для гипсокартона вместе с шурупами подходящего размера. Следуйте инструкциям на упаковке для правильной установки. Вы можете найти их в различных размерах в зависимости от веса, который вы пытаетесь поддерживать. Чрезвычайно простые в использовании, они обеспечивают поддержку до 75 фунтов в зависимости от выбранной модели.

Помните, что если вы собираетесь повесить тяжелую картину (или произведение искусства) на гипсокартон, убедитесь, что вы понимаете вес предмета и ограничения анкера или крепежа, которые вы используете для крепления к стене.

Комбинация анкеров и шпилек для гипсокартона для центрирования тяжелых предметов

Подобно тому, как вы монтируете телевизор, хороший способ повесить тяжелую картину или произведение искусства сочетает в себе доступные варианты крепления. Допустим, у вас есть конкретное место, куда вы хотите повесить произведение искусства. Вы можете найти шпильку за рамой, но не в центре. Теперь, что вы делаете?

Если вы используете анкер для гипсокартона с надлежащим номиналом, вы можете использовать шпильку и анкер вместе.Это позволяет расположить изображение или произведение искусства по центру стены. Выполните следующие действия, чтобы закрепить материал на стене по центру:

  1. Определите, где вы хотите повесить картину, и отметьте центральную верхнюю точку рамы или произведения искусства.
  2. Найдите центр гвоздика позади того места, где будет висеть картина, с помощью искателя гвоздика.
  3. Вставьте надлежащий гвоздь или винт с полукруглой головкой в ​​центр стойки примерно на 6-8 дюймов ниже верхней отметки.
  4. Измерьте расстояние от гвоздя/шурупа до центра изображения.
  5. Измерьте такое же расстояние в направлении, противоположном гвоздю.Отметьте эту точку с помощью уровня, чтобы убедиться, что она находится на одной высоте.
  6. Установите соответствующий анкер для гипсокартона, рассчитанный на то, чтобы выдержать вес вашей картины или произведения искусства.
  7. Используйте правильно установленный набор для подвешивания на проволоке, чтобы повесить произведение искусства. Повесьте картину/произведение искусства так, чтобы проволока свисала как с крепежа для шпилек, так и с крепежа для гипсокартона.

Заключительные советы

При подвешивании картины или произведения искусства весом более 50 фунтов можно использовать болт с защелкой. При этом я также люблю использовать шайбу. Это гарантирует, что подвесная проволока не сможет перескочить через головку болта. Меньше всего нам нужно, чтобы тяжелая картина упала с нашего крепления!

Вот и все! Надеюсь, эта статья помогла вам получить несколько практических советов и способов повесить тяжелую картину на гипсокартон. Мы использовали практически все известные человечеству методы, и они суммируют наши лучшие практики.

Крепление к бетону — вешать картины — как вешать вещи

Если вы собираетесь прикреплять к бетону, кирпичу, штукатурке и другим цементным материалам, вы просто не сможете победить шуруп по бетону.
Шурупы по бетону обеспечивают быстрое и надежное анкерование с использованием закаленного шурупа со специальной высокой и низкой резьбой, которая врезается в отверстие соответствующего размера и ввинчивается в бетон, каменную кладку, кирпич, блок и т. д. Установка выполняется с помощью специально разработанных твердосплавных насадок (одна поставляется бесплатно в упаковке) и становится еще более быстрой операцией при использовании инструмента для завинчивания бетона. Система винтов для бетона устраняет необходимость в пластиковых или свинцовых анкерах в средних и легких условиях эксплуатации и при желании может быть удалена без чрезмерного повреждения окружающей поверхности.
Существует несколько брендов, но наиболее известным является «Tapcon», и они доступны в большинстве хозяйственных магазинов, строительных центров и на лесопилках.

Для их установки вам понадобится только 3/16- или 1/4-дюйм. твердосплавная насадка по каменной кладке (см. инструкции) и обычная дрель с регулируемой скоростью (высокая скорость сокращает срок службы насадок по каменной кладке).
Купите шурупы достаточной длины, чтобы погрузить их в бетон не менее чем на 1 дюйм.

несколько других типов крепежных устройств:

Болт Молли. Для крепления в полых стенах, таких как гипсокартон, они лучше всего подходят для тяжелых предметов, таких как зеркала.

Пластиковые анкеры

Это самые простые, но подходящие только для легких предметов, таких как маленькие картины.Опять же для полых стен, таких как гипсокартон. прост в использовании, проделайте небольшое отверстие размером с пластиковый анкер, чтобы он плотно вошел, затем используйте правильный винт (обычно входит в ту же упаковку) и ввинтите расширяющуюся заднюю сторону, которая расширяется на задней стороне.
Крепеж очень похожего типа сделан из свинца и может использоваться в каменной кладке, он называется «свинцовый анкер».

Рычажный болт

Рычажный болт также предназначен для полых стен и тяжелых предметов. Сначала отверстие, «крылья» вставляются в отверстие, они расширяются внутри стены, и когда вы затягиваете винт, крылья плотно прижимаются к задней стороне стены.

Вставной крепеж.

Они очень удобны для крепления плоского предмета к стене, например, боковой направляющей для корпуса ванны или вешалки с отверстием в ней. просто сделайте отверстие размером с застежку, поместите предмет, который нужно прикрепить, поверх отверстия, вставьте «гвоздь» и нажмите на встроенный гвоздь, который расширяет заднюю сторону. Опять же, для полых стен. Недостатком этого является то, что удаление их не является чем-то, что вы хотите делать часто, дыра становится бесполезной, и вам нужно ее залатать.

Альтернатива анкерным болтам — Fine Homebuilding

Фото: Криста С. Доерфлер

• Производитель Simpson Strong-Tie
• 800-999-5099; www.strongtie.com
• Стоимость за 1,2 дюйма. на 6 дюймов. анкерный винт: около $1,50

Недавно я сказал своему подрядчику по фундаменту, чтобы он не утруждал себя установкой анкерных болтов во время заливки бетона, потому что я планировал закрепить отвалы с помощью винтовых анкеров Titen HD. Мне пришлось повторить несколько раз, но я мог сказать, что понимание наконец пришло ко мне, когда на его лице появилась широкая улыбка.

Фото: John Ross

На Titen HD имеется техническая и нормативная документация, позволяющая использовать его для крепления грязевых отливов и стеновых плит к фундаментам и плитам. Сначала я начал использовать винтовые анкеры, чтобы компенсировать недостающие анкерные болты в местах соединения грязевых порогов, но они мне так понравились, что теперь я использую их вместо традиционных J-образных болтов.

С помощью перфоратора я могу просверлить отверстие в бетоне за 15–20 секунд, а забить анкеры с помощью ударного гайковерта примерно за пять секунд.Зубчатая резьба на анкерах даже упрощает использование торцевого ключа вместо ударного гайковерта. Кроме того, анкеры Titen HD имеют полный диаметр стержня. Другими словами, 1/2 дюйма. Titen HD имеет полный диаметр 1/2 дюйма, поэтому я могу просверлить отверстие в бетоне с помощью стандартного 1/2-дюймового сверла с твердосплавным наконечником; нет необходимости в пилотных отверстиях меньшего размера или специальных битах.

Анкеры

Titen HD стоят дороже, чем традиционные J-образные болты, но мне все равно. Они экономят мне время и много раздражения. Мне не нужно беспокоиться о расположении балок пола не по центру, чтобы избежать болтов, или о перемещении болтов, случайно помещенных в оконные и дверные проемы.Мне не нужно возиться со стенами, над ними и на болтах или решать проблемы недостаточного количества болтов, слишком большого количества открытых болтов, недостающих болтов или недостаточного количества шайб и гаек.

Винтовые анкеры Titen HD

бывают нескольких диаметров и длиной от 3 дюймов до 15 дюймов (длина 6 дюймов и 8 дюймов используется для одного или двух порогов соответственно). Анкер проникает в фундамент менее чем на 7 дюймов. глубина, требуемая кодом, но отчеты Simpson ICC-ES удовлетворяют требованиям кода.

Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

Получите советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Типы застежек | Гайки, болты, шайбы

Колпачковые гайки

Колпачковая гайка, также известная как колпачковая гайка, получила свое название из-за своей формы.Гайка имеет выпуклую вершину для предотвращения контакта с наружной резьбой.
Купить сейчас — Гайки с накидной гайкой Acorn

Корончатые гайки

Используемые со шплинтами для предотвращения ослабления, корончатая гайка, также называемая корончатой ​​или шлицевой гайкой, представляет собой пазы, прорезанные в пазах. . Используется в приложениях с малым крутящим моментом, например, для удержания колесного подшипника на месте.
Купить — Корончатые гайки

Накидные гайки

Накидная гайка представляет собой резьбовое соединение, используемое для соединения двух наружных резьб, чаще всего резьбового стержня.Снаружи крепеж представляет собой шестигранник, поэтому его можно закрутить гаечным ключом.
Купить — Накидные гайки

Гайки с зубчатыми фланцами

Гайки с буртиком представляют собой гайки с широким фланцем на одном конце, которые действуют как встроенная шайба, которая не двигается и не вращается. Зубчатый фланец распределяет давление гайки на закрепляемую деталь и создает блокирующее действие, предотвращающее ослабление.
Купить — Фланцевые гайки

Гайки с шестигранной головкой

Гайки с шестигранной головкой используются для крепления к винту с шестигранной головкой, винту с головкой под ключ или болту.Наиболее распространенные гайки с шестигранной головкой имеют шестигранную форму с внутренней резьбой и закручиваются гаечным ключом.
Купить сейчас — Готовые шестигранные гайки

Контргайки с шестигранной головкой

Контргайка часто используется, когда гайку необходимо зафиксировать на месте, не прижимая ее к другому объекту. Шестигранные контргайки имеют шестигранную форму с внутренней резьбой, но они тоньше шестигранных гаек.
Купить сейчас — шестигранные контргайки

Тяжелые шестигранные гайки

Больше, тяжелее и толще стандартной шестигранной гайки.Тяжелые шестигранные гайки имеют шестигранную форму, внутреннюю резьбу и закручиваются гаечным ключом. Часто используется с винтами с шестигранной головкой и болтами с квадратным подголовком.
Купить — Тяжелые шестигранные гайки

Гайки с шестигранной головкой

Гайка имеет шестигранную форму с внутренней резьбой. Меньше, чем шестигранная зажимная или шестигранная гайка, они используются с крепежными винтами диаметром менее 1/4″. гайка шестигранная с внутренней резьбой.Меньше, чем шестигранная зажимная или шестигранная гайка, они используются с крепежными винтами диаметром менее 1/4″. Стопорная гайка keps-k, также известная как стопорная гайка, k-образная гайка или гайка с шайбой, имеет прикрепленную свободно вращающуюся стопорную шайбу.Гайки Keps разработаны для более удобной сборки.

Барашковые гайки с накаткой

Барашковые гайки с накатной головкой или барашковые гайки имеют рифленую наружную поверхность, а не шестигранную, что облегчает затягивание вручную.Часто используется в декоративной отделке или приложениях.
Купить сейчас — Гайки с накаткой

Нейлоновые контргайки с шестигранной головкой

Низкопрофильная стопорная гайка имеет шестигранную форму, внутреннюю резьбу с нейлоновой вставкой. Нейлоновый материал предотвращает ослабление от вибрации и перекрещивание резьбы, чтобы предотвратить откручивание гайки от крепления.
Купить сейчас — Стопорные гайки с нейлоновой вставкой

Контргайки с нейлоновой вставкой

Стопорная гайка с нейлоновой вставкой имеет шестигранную форму, внутреннюю резьбу с нейлоновой вставкой.Нейлоновый материал предотвращает ослабление от вибрации и перекрещивание резьбы, чтобы предотвратить откручивание гайки от крепления.
Купить сейчас — Нейлоновые стопорные гайки

Стопорные гайки с преобладающим моментом затяжки (Stover)

Известные как гайки с преобладающим моментом, стопорные гайки с преобладающим моментом затяжки имеют скошенные углы и коническую вершину. Деформация верхней резьбы предотвращает ослабление от вибрации. Также называемые односторонними гайками, они могут быть установлены только в одном направлении и часто используются при высоких температурах, потому что они полностью металлические без нейлоновой вставки.
Купить — Гайки Stover

Шестигранные гайки со шлицем

Шестигранные гайки со шлицем — это гайки с вырезанными частями, предназначенные для использования со шплинтом для создания стопорного механизма. Эти гайки похожи на корончатые гайки, но имеют более низкий профиль, что иногда делает их лучшим вариантом.
Купить — Шестигранные гайки со шлицем

Квадратные гайки

Четырехсторонняя гайка, которая может быть плоской или скошенной сверху.Квадратные гайки обеспечивают большую площадь контакта с поверхностью, что обеспечивает большее сопротивление ослаблению. Обычно соединяется с болтами с квадратной головкой.
Купить сейчас — Квадратные гайки

Конструкционные тяжелые шестигранные гайки

Конструкционные шестигранные гайки сравнимы с финишными гайками, но они толще и намного прочнее. Они обычно используются в соединениях стальных конструкций.
Купить сейчас — Конструкционные шестигранные гайки

Т-образные гайки

Т-образные гайки или тройники используются для крепления деревянных, древесно-стружечных или композитных плит, оставляя поверхность заподлицо.Длинный тонкий корпус с фланцем на одном конце в профиль напоминает букву Т. Т-образные гайки часто имеют 3 или 4 зубца, которые погружаются в поверхность, обеспечивая лучшее удержание.
Купить сейчас — Т-образные гайки

Отламывающиеся или срезные гайки

Срезные гайки представляют собой конические гайки с шестигранной точкой захвата. Они разработаны с преднамеренным недостатком, позволяющим сломать шестигранную головку при достижении максимального крутящего момента. Остается защитная конусная гайка, которую нелегко снять.
Купи сейчас — Разрывные гайки

Гайки с тремя канавками

Защитные гайки с тремя канавками имеют конический диаметр, что затрудняет их захват с помощью таких захватных устройств, как разводные ключи или плоскогубцы.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
