Коронки для подрозетников диаметр: Диаметр коронки для подрозетника в бетонную стену

Коронки по бетону для подрозетников

Автор Alexey На чтение 6 мин. Просмотров 519 Опубликовано 09.03.2016 Обновлено 09.03.2016

Для монтажа распределительных коробок, розеток и выключателей при скрытой электропроводке требуется выдалбливать углубления в бетонной или кирпичной стене.

Если требуется замена электропроводки во всём доме, или планируется электромонтаж на профессиональном уровне, то не обойтись без инструментов, значительно ускоряющих процесс и экономящих физические силы.

Бурильная коронка – инструмент профессионалов

Поскольку подрозетники и монтажные коробки, как правило, круглые, то такие отверстия удобнее всего сверлить механизированным способом.

Тип сверла, которым проделывают данные отверстия, называется бурильной коронкой.

Её принцип действия состоит в том, что стенной материал не выбирается весь, как при обычном сверлении, а прорезается по кругу на необходимую глубину, после чего образовавшийся цилиндр оставшегося бетона в стене отваливается после удара, или выдалбливается зубилом.

При использовании качественной коронки и мощной перфораторной дрели, весь процесс электромонтажа розеток убыстряется в разы, по сравнению с другими способами. Данные отверстия, проделанные при помощи коронки, являются аккуратными, стандартизированными, на фиксацию подрозетников требуется намного меньше раствора, чем при установке в выдолбленное при помощи зубила углубление.

Покупая коронку, обязательно необходимо ознакомиться с режимом её работы. Дело в том, что в процессе бурения бетона сверло может работать в двух режимах безударном и ударно-вращательном.

Безударный режим

Принцип резки такой же, как и дисковой алмазной пилы, поэтому в данном режиме эксплуатируются также алмазные коронки.

Когда в каталоге встречается название: «коронка алмазная для подрозетников по бетону», то это означает, что наконечники имеют режущие кромки, выполненные из композитного материала, который состоит из твердосплавных металлов и множества крохотных вкраплений искусственного алмаза – корунда, по твёрдости почти не уступающему природному алмазу, но намного дешевле его.

Алмазная бурильная коронка не требует заточки, но только при умелом обращении прослужит весь заявленный производителем срок, сохраняя стабильную эффективность, чего нельзя сказать о бурах с победитовыми зубьями, которые со временем затупляются.

Отверстия получаются очень точными, и железные включения в железобетоне не является помехой. Подобными свойствами обладает карбид-вольфрамовая коронка для кафельных плит, также работающая в безударном режиме.

Недостатком обеих инструментов является их большая цена и требовательность к точности сверления – при перекосах коронка зажимается в отверстии и при этом вся сила включённой дрели направляется на руки человека, удерживающего инструмент.

Ударно-вращательный режим

Помимо вращения, режущие кромки бура совершают поступательно-возвратные движения по оси сверла, таким способом разбивая бетон в месте реза. Отверстия от таких инструментов для бурения получаются менее точными, чем у алмазных буров, но могут использоваться более дешёвые коронки, которые менее чувствительны к перекосам.

Благодаря биению ударно-вращательная коронка реже застревает в отверстии при нестабильном удержании перфоратора, поэтому больше подходит для новичков. Характерным признаком данного вида буров являются твердосплавные зубья по окружности стакана. Абсолютно не подходит для сверления железобетона – при попадании на металл арматуры зубья разрушаются и обламываются.

Выпускаются такие коронки с хвостовиком SDS, вставляемый в зажимное устройство перфоратора. Ещё одним недостатком является сильная вибрация, от которой может потрескаться штукатурка на стенах и потолке, поэтому сверление данной коронкой стоит производить в каске и защитных очках.

Для эффективного сверления данной коронкой требуются значительные усилия по подаче инструмента, поэтому рабочий должен обладать физической силой и иметь надёжную точку опоры при бурении.

Строение и метод работы

Состоит коронка из хвостовика, который вставляется в перфоратор или зажимной патрон дрели, центровочного сверла и стакана, по краям которого размещены режущие кромки. Как правило, хвостовик, сверло и стакан являются разборными – таким образом можно подбирать коронку под нужный размер диаметра монтажной коробки.

Более точные результаты достигаются при сверлении направляющих отверстий чуть меньшего диаметра, чем центровочное сверло коронки. Проходя по высверленному каналу, центрующее сверло направляет весь процесс сверления в обозначенном направлении, вследствие чего углубление под подрозетникполучается максимально точным.

В инструкции к инструменту всегда указывается как режим работы, так и алгоритм сверления, придерживаясь которого можно достичь максимальной эффективности работы и продолжительного срока эксплуатации.

Бывалые мастера советуют, чтобы размер коронки был чуть больше подрозетника – данный люфт поможет нивелировать неточности сверления и обеспечит прослойку раствора.

Только качественный инструмент

Стоит обращать особое внимание на качество бура – от прочности стали и характеристик твердосплавных элементов зависит срок эксплуатации и время выполнения работ, а также потраченные силы и электроэнергия.

Многие начинающие электрики, стараясь сэкономить, покупают дешёвые коронки, в которых зубы заметно сглаживаются уже в процессе сверления нескольких отверстий.

Поэтому, выбирая и покупая коронку, следует обращать внимания только на зарекомендовавших себя производителей и их изделия, ориентируясь в поисках товара, по отзывам бывалых мастеров, отказываясь от дешёвой подделки, какой бы соблазнительной не была её цена.

Безопасность

При потенциально опасном бурении бетона следует придерживаться правил техники безопасности:

• Бурить стену только после обивки штукатурки – под ней может оказаться ворох кабелей или других коммуникаций;
• Никогда не сверлить в стыке между бетонными плитами – в них часто прокладывают электропроводку, к тому же, коронку может заклинить;
• Во избежание травматизма использовать только двуручный перфоратор или дрель;
• Иметь надёжную точку опоры в процессе сверления и никогда не работать с лестницы;
• Не включать дрель с сильно прижатым инструментом и наращивать подачу плавно.

Коронки для подрозетников по бетону: виды, критерии выбора, цены

Выполнение в стенах больших отверстий дрелью с обычными сверлами и насадками не дает хорошего результата, края получаются неровными, процесс трудоемкий. Приходится делать более десятка сверлений, затем выдалбливать куски. Поэтому для бурения под монтаж электрических розеток используют перфораторы или установки со специальными коронками для подрозетников по бетону. Реже их применяют с мощной дрелью (не менее 800 Вт).

Оглавление:

1. Что такое коронка?
2. Классификация
3. Критерии выбора
4. Проделывание отверстий для розеток
5. Цены

Общие сведения о коронках

Это приспособления в виде отрезка цилиндрической трубы с режущей сегментированной окантовкой, состоящей из 5-16 зубьев. Чем больше сегментов, тем эффективнее и быстрее выполняется сверление.

За счет особенностей конструкции коронки просто и быстро проникают в поверхность. Используя их, за 5 минут получают полость с ровными краями. Насадки для подрозетников по бетону хорошо справляются не только с этим материалом, но и с искусственным или природным камнем, керамической плиткой, кирпичом.

Способы сверления:

• Ударный. Для этого метода нужен мощный перфоратор и специальная насадка. Сердцевина отверстия крошится и полностью вываливается. Не подходит для железобетонных стен, так как пригодные для него коронки не справляются с резкой арматуры.
• Безударный. При помощи дрели или перфоратора с коронкой, работающего в режиме сверления. Отличается от ударного отсутствием шума и вибрации, позволяет резать арматурные прутья. О разновидностях коронок для бетона и ЖБИ вы узнаете из этой статьи.

Виды коронок

1. Габариты.

Для достижения хорошего результата необходимо правильно подобрать размер и диаметр коронки под розетки. Длина рабочей части бывает различной — от 60 до 550 мм. Ее подбирают в зависимости от требуемой глубины (не менее 40 мм, оптимально 60-65). Стандартный диаметр — 68, предельный — 74 мм (у насадок, используемых для других целей, он может быть намного меньшим или большим). Перед покупкой рекомендуется уточнить размер подрозетников, для которых нужно выполнить сверления. Если есть сомнения по поводу диаметра, то лучше выбрать больший. В случае ошибки зазор несложно заделать цементным раствором, а вставить подрозетник в отверстие меньшего размера невозможно.

2. Классификация по материалу.

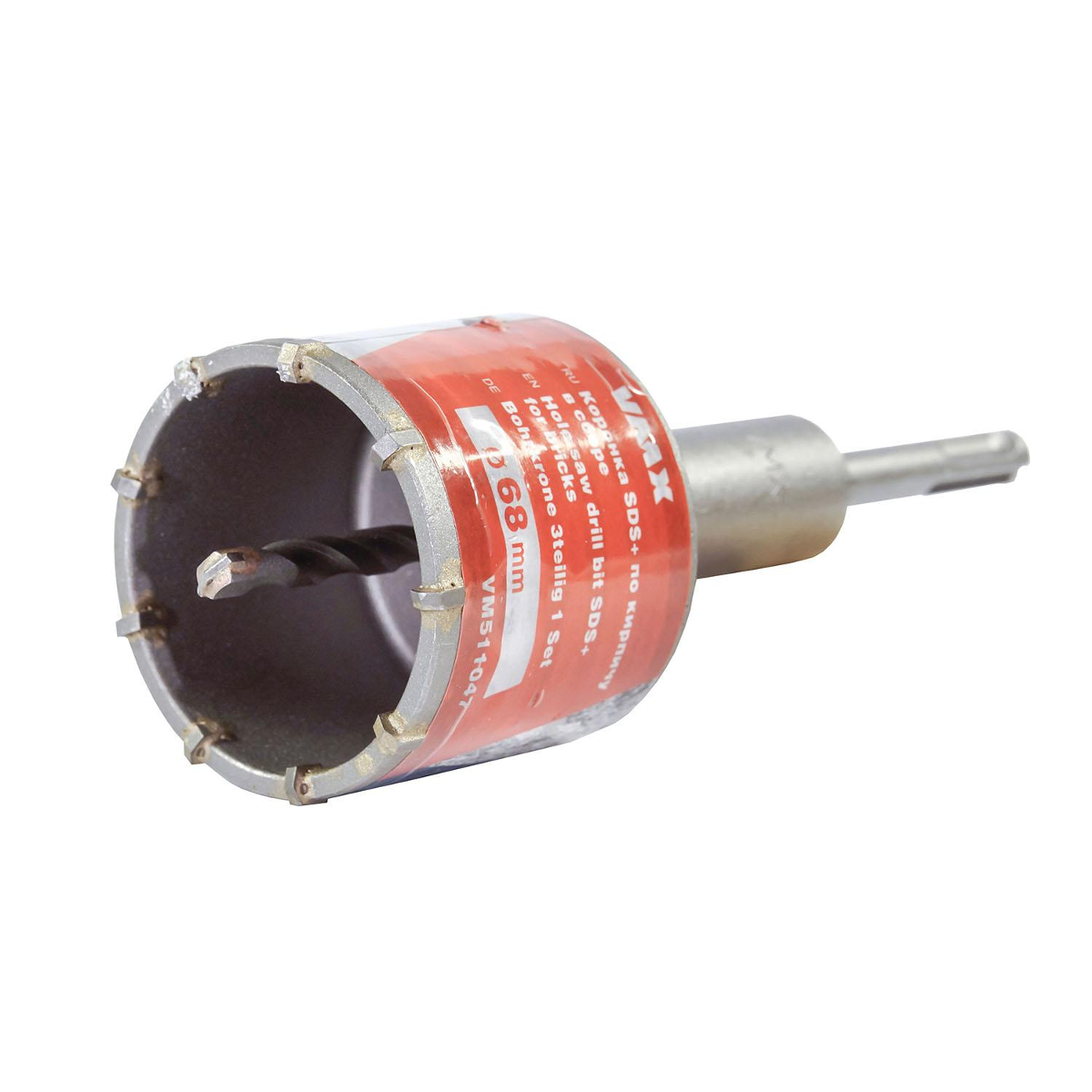

• Из твердосплавной стали с победитовыми кромками. На режущем крае этого вида находятся напайки из сплава вольфрама и кобальта (победита). За счет низкой цены это самый востребованный тип коронок для выполнения сверлений под розетки, особенно для разовых работ. Недостатки — напайки часто отделяются от режущей кромки, нежелательно использовать на армированных участках стены. Но если соблюдать правила безопасной эксплуатации, делать перерывы, менять насадки — изделие прослужит долго. Важно дать остыть до того, как снять, это предотвращает отрывание напаек.

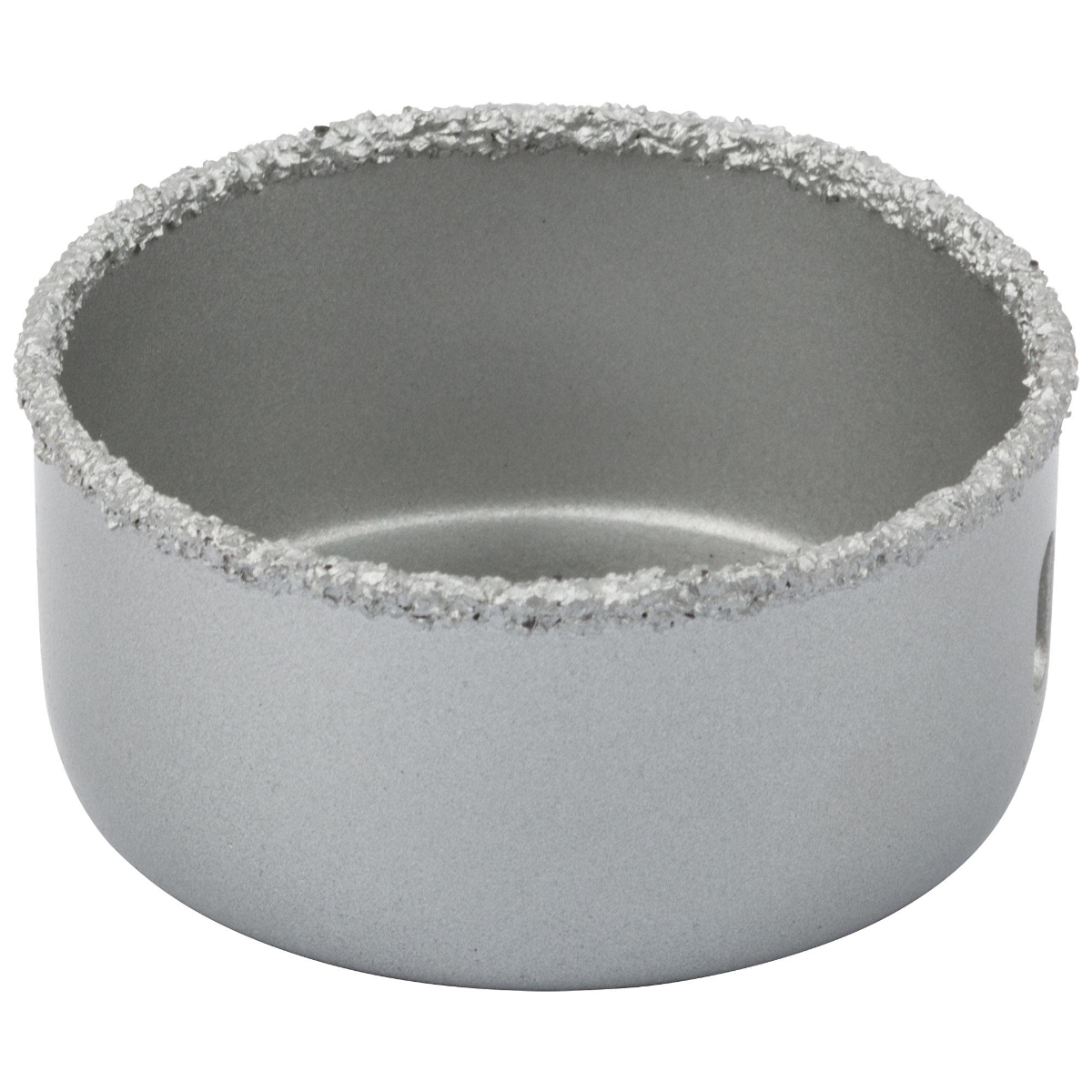

• С алмазным напылением (для безударного метода). Режущая кромка покрыта крошкой из технических алмазов, поэтому их применение возможно и на армированном бетоне. Отверстие получается идеально ровным, без дефектов по краям. Ограничений по глубине сверления для алмазных коронок нет. Уровень шума и вибрации значительно ниже, ударные нагрузки отсутствуют. Скорость выполнения бурения намного выше, а количество пыли меньше. Преимущество — изделия способны к самовосстановлению, износостойкие. Для продления срока службы участков с армированием лучше избегать.
• Из карбидно-вольфрамовых сплавов. Они не подходят для железобетонных стен. При попадании на арматурные стержни сразу выходят из строя. Достоинства — доступная цена, могут работать с обычной дрелью. Недостаток — сравнительно быстро изнашиваются без возможности восстановления, часто требую заточки.

3. Классификация по типу крепления.

Разновидности по хвостовику:

• 3-хгранные.
• 6-тигранные. Этот вид крепления, как и предыдущий, встречается чаще всего у бытовых дрелей.
• SDS Plus. Наиболее применимый вариант, соответствующий разъемам всех современных бытовых моделей перфораторов, работающих с насадками, оснащенными хвостовиком диаметром 10 мм.
• SDS Max. Используется только в мощном профессиональном оборудовании для коронок с диаметром хвостовика от 20 мм.
• SDS Top.

Подбор подходящего хвостовика зависит от типа инструмента.

Рекомендации по выбору

Несколько советов:

• Начинают с определения необходимых диаметра и глубины отверстий. Они зависят от размера монтажных коробок для розеток и должны быть одинаковыми с ними. Сверление получается на 1-2 мм шире, что позволяет плотно вставить в него подрозетник.
• Нужно учитывать объем работ. Если он большой, то подойдут только варианты с алмазным напылением, твердосплавных может хватить лишь на 3-4 раза.
• Разумнее приобретать изделия известных производителей (Bosch, Makita). Чтобы избежать покупки подделки рекомендуется проверять у продавца документы, подтверждающие происхождение и качество товара.
• Перед покупкой обязательно хорошо осмотреть насадку на предмет отсутствия дефектов, задиров. Напыление должно быть равномерным, прочным, не осыпаться.
• Использовать коронки по дереву для бетона нельзя.
• Для дрели и перфоратора подходят варианты с разными хвостовиками. В первом случае это обычно шестигранник, во втором — разъем типа SDS.

Пошаговая инструкция по сверлению в бетонной стене подрозетника

Порядок действий при высверливании в стенах:

• Подобрать инструмент и коронки.
• Нанести разметку.
• Вынести из помещения мебель и другие вещи, так как работа связана с обильным выделением пыли. Тяжелые предметы, которые невозможно переместить, накрыть пленкой.
• Обязательно использовать средства индивидуальной защиты: очки, респиратор, перчатки, спецодежду.
• Установить на перфораторе режим сверления.
• Проделать по разметке отверстия. В процессе на перфоратор не давить, не перекашивать.
• Оставшиеся фрагменты бетона выбить молотком и зубилом.

Если сверление идет с трудом, инструмент имеет небольшую мощность, то предварительно обычным сверлом проделывают несколько маленьких дыр по всему диаметру подрозетника. После этого надевают коронку и выполняют основную работу.

Стоимость

Цена зависит от материала, типа режущей кромки, производителя. Если нужно приспособление для одного-двух подрозетников, то можно купить дешевое китайское сверло. Изделия отечественных изготовителей более долговечны. Для многократного применения лучше приобретать насадки известных иностранных брендов.

Для разовой работы лучше купить карбидно-вольфрамовую насадку, для небольшого объема — твердосплавную с победитовой кромкой, для профессионального оборудования — с алмазным напылением.

Коронка для подрозетников по бетону: какая лучше, диаметр, цены

Бетон – один из самых прочных и сложных в обработке строительных материалов. Для формирования в нем отверстий под коммуникации нужны специальные инструменты. Чаще всего сверлить необходимо стены при обновлении или монтаже электропроводки. Чтобы сделать вырез определенного диаметра для подрозетника, нужны коронки. Они бывают разных видов и используются в качестве насадки на мощную дрель или перфоратор. Какую лучше купить, зависит от активности эксплуатации. Для бытовых целей подойдут недорогие модели. Оснащение профессионального инструмента требует высокого качества и долговечности.

Оглавление:

1. Описание конструкции
2. Разновидности и характеристики
3. Критерии выбора
4. Расценки

Что представляют собой?

Обычные сверла и насадки для дрели непригодны для сверления бетона. Края отверстий будут неаккуратными, а сам процесс занимает длительное время, при этом часть работы приходится выполнять вручную, выдалбливая остатки материала. Специальные коронки, установленные на перфоратор или мощную дрель, позволяют вырезать отверстия нужного размера с ровным краем.

Используются для пневматического и электрического инструмента. Существует два режима:

1. Безударный. В этом случае дрель или перфоратор применяются в режиме сверления. Не создает вибрации и сильного шума. Позволяет работать даже по железобетону, отверстие идеально ровное.
2. Ударный. Осуществляется при помощи перфоратора или ударной дрели. Кромка насадки не только вращается, но и совершает возвратно-поступательные движения. Коронки для этого способа более дешевые, они не справляются с арматурными прутьями, высверленная сердцевина крошится.

Состоят из трех элементов: патрона, сверла и бура. Первая деталь служит основой для крепления остальных и соединения с механизмом электроинструмента. Центрирующее сверло предназначено для фиксации в стене, оно первым входит в бетон и задает направление движения всей коронке. За счет этого она не сдвигается, а отверстие получается ровным. Бур – это отрезок металлической трубы с режущими зубьями по кромке, исходя из диаметра их может быть от 5 до 16 штук. На корпусе насадки есть продольные вырезы, они охлаждают за счет движения воздуха. Режущие сегменты – это главная часть конструкции, от их характеристик зависят возможности и срок службы.

Виды коронок для подрозетников

1. Алмазные.

По кромке есть алмазное напыление. Его производят из материала, полученного искусственным путем, так называемого технического алмаза. Подразделяются на два вида: для сухого и мокрого сверления. Последние применяются в комплексе с профессиональным инструментом, с функцией подачи охлаждающей жидкости. Их используют для сверхтвердых поверхностей: монолитного железобетона, гранита и мрамора.

Насадки для сухого сверления используются с бытовой электродрелью или перфоратором. Подходят для монтажа подрозетников в бетоне при проведении работ небольшого и крупного объема.

Преимущества:

• отверстие ровное, без малейших сколов;
• служат в разы дольше своих аналогов;
• меньше шума, пыли и вибрации;
• создание места для подрозетника занимает не более 5 минут;
• нет ограничений по глубине проникновения внутрь стены.

Алмазные коронки имеют от 3 до 8 режущих сегментов, они не нуждаются в заточке. Зубцы насадки крепят лазерной сваркой или тугоплавким припоем.

Используются для безударного режима работы инструмента. Недостаток – высокая цена, для сверления подрозетников в одной квартире приобретать их нецелесообразно. Лучше выбрать их более дешевые аналоги.

2. Твердосплавные.

Наиболее распространены, на их кромке напайки из сплава кобальта и вольфрама – победита. Доступны по цене, применяются для сухого сверления перфоратором в ударном режиме. Отверстия получаются достаточно ровными, но возможны трещины и сколы от вибрации. Редко застревают, поэтому хорошо подойдут непрофессионалу. Их используют для формирования подрозетников в неармированном бетоне. При встрече с металлическими прутьями кромка повреждается и эксплуатировать изделие дальше уже нельзя.

3. Карбидно-вольфрамовые.

Насадка устанавливается на дрель, мощностью от 800 Вт. Применима в безударном режиме. Ее стоит купить, если требуется сделать отверстие в бетонной стене с кафельным покрытием, так как она подходит для обоих материалов.

Совершенно непригодна для армированной конструкции. При контакте с металлом она мгновенно выйдет из строя. Ее главное преимущество – низкая цена, ее хорошо приобрести, чтобы проделать 1-2 отверстия.

Как выбрать коронки?

Тип подбирают в соответствии с целями. Для профессиональной работы нужен надежный и долговечный инструмент, для бытовых нужд допустимо приобрести более дешевый.

Также следует учитывать вид и характеристики имеющегося в распоряжении прибора, так как одни насадки функционируют только в ударном режиме, а другие в безударном.

Размер и диаметр должны соответствовать разъему инструмента и габаритам нужного отверстия в бетоне.

Классификация по типу крепления:

• SDS Plus – самый распространенный вариант, подходит ко всем перфораторам.
• SDS Max – для тяжелых перфораторов.
• Трехгранные.
• Шестигранные.

Последние два ставятся на дрели.

Стандартный размер подрозетника – 68 мм. Диаметр просверленного отверстия должен быть таким же или немного больше. Поэтому чаще всего подбирают 70 мм, реже 72 и 75. При ударном инструменте реальный вырез будет на несколько миллиметров шире, чем наружный диаметр насадки.

При работе с любыми видами коронок необходимо придерживаться мер безопасности. Во-первых, следует собрать строго по инструкции, во-вторых, правильно ее использовать. Нельзя сильно нажимать и резко прибавлять обороты. Если нет опыта, то лучше все делать медленно.

При выборе важно учесть и наличие умений, неправильное обращение способно привести к быстрой поломке самого дорогого образца. Прибор должен периодически остывать, особенно во время сверления сверхпрочного или армированного бетона.

Чтобы обнаружить в стене скрытые коммуникации и армировку, лучше арендовать специальные приборы – детекторы, которые помогут определить, где сверлить точно нельзя.

Стоимость насадок для подрозетников

Цена зависит от типа режущей кромки, диаметра и производителя. Дешевой китайской хватит на 10-15 отверстий, этого может быть достаточно для одной квартиры, но не для профессиональной работы.
