Коронки для подрозетников диаметр: Диаметр коронки для подрозетника в бетонную стену

Коронка для подрозетников по бетону, гипсокартону, дереву

Монтаж электропроводки требует обязательной установки подрозетников. Долбить стены зубилом или другим примитивным инструментом неэффективно, так как гнезда получаются неровные, а по стене может пойти трещина. Выходом из ситуации станут специальные насадки, которыми легко можно просверлить гнездо для подрозетника. Обычно, в квартире применяется коронка для подрозетников по бетону, хотя существуют другие разновидности насадок. Чтобы ближе с ними ознакомиться, проведем их краткий обзор.

Содержание

• 1 Инструмент для сверления отверстий подрозетников
• 2 Диаметр коронки для подрозетника
• 3 Коронки по бетону
  • 3.1 Твердосплавные напайки
  • 3.2 Алмазные напайки
  • 3.3 Напайки с карбидно-вольфрамовым напылением
• 4 Фрезы по гипсокартону
• 5 Фрезы по дереву

Инструмент для сверления отверстий подрозетников

Чтобы просверлить отверстие для подрозетника, понадобится коронка и инструмент с электрическим или пневматическим приводом. Если предполагается сверление гипсокартона или дерева, достаточно будет воспользоваться электродрелью. Кирпичную, каменную или бетонную стену лучше возьмет перфоратор. Сила удара при сверлении должна составлять примерно 14 ДЖ. Иначе говоря, если взять перфоратор мощностью 1,5 кВт, инструмент без проблем справится с задачей.

Коронки производят разных конструкций. Внутри установлено центрирующее сверло, требующее периодической замены. Если сверление происходило под большими нагрузками с частым перегреванием направляющего сверла, его надо сменить после 50 отверстий. При сверлении бетона без особых нагрузок или с водяным охлаждением, срок службы сверла увеличивается до 100 отверстий. Для профессионального сверления используют алмазные насадки. Они рассчитаны на длительную работу, но в бытовом использовании покупка дорогостоящего инструмента нецелесообразна.

Диаметр коронки для подрозетника

Отверстие в стене для подрозетника должно соответствовать определенному размеру изделия. Чтобы правильно подобрать диаметр коронки, давайте рассмотрим, какие бывают разновидности подрозетников. На первый взгляд – это металлический стакан с режущими напайками из различного материала, в зависимости от места применения:

• для кирпичных или бетонных стен используют пластиковые изделия без фиксирующих элементов. Стакан закрепляют гипсовым или цементным раствором;
• в деревянных стенах устанавливают металлические подрозетники;
• пластиковые стаканы монтируют в гипсокартон, только их конструкция отличается наличием фиксирующих прижимных элементов.

Независимо от вида подрозетника, стандартный их диаметр составляет 68 мм. Именно под такой размер большинство производителей изготавливают розетки, выключатели и регуляторы. Естественно, чтобы просверлить соответствующего размера гнездо, надо брать аналогичный диаметр коронки – 68 мм.

Примерка пластикового тройного подрозетника

Иногда обстоятельства требуют сделать большее отверстие, например, в бетонной стене, где подрозетник будет закреплен бетонным раствором. Здесь возможно применение коронок, диаметр которых увеличен до 70 или 75 мм. Редко на рынке могут встретиться стаканы китайских производителей нестандартного размера. Диаметр коронки под них придется подбирать опытным путем.

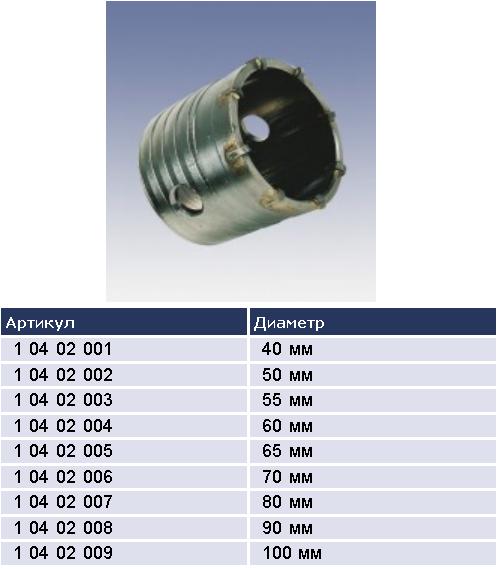

Коронки по бетону

Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.

Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

Коронка в разборе

Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.

Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.

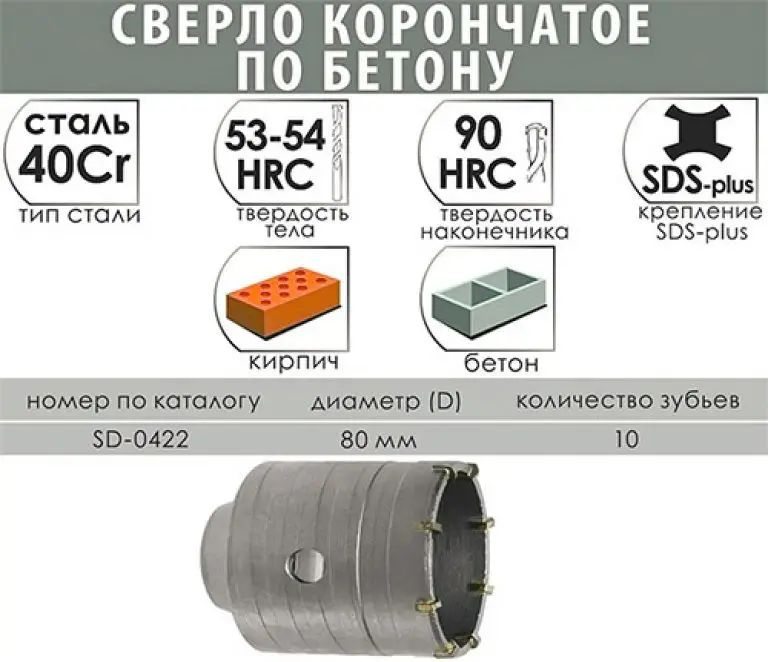

Твердосплавные напайки

Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.

Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

Алмазные напайки

Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.

Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.

Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:

• маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
• алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
• насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.

Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:

Напайки с карбидно-вольфрамовым напылением

Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.

Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели

Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.

Фрезы по гипсокартону

Чтобы вырезать гнездо под подрозетник на гипсокартон понадобится специальная коронка. Часто ее называют фрезой. Ее конструкция состоит из цилиндра, по центру которого располагается сверло. Один край цилиндра имеет режущую кромку из острых зубчиков. С другого края установлен хвостовик для крепления в патроне дрели. При сверлении по гипсокартону внутрь плиты сначала проникает сверло, делая центровку насадки. После него к своей работе приступает режущая кромка.

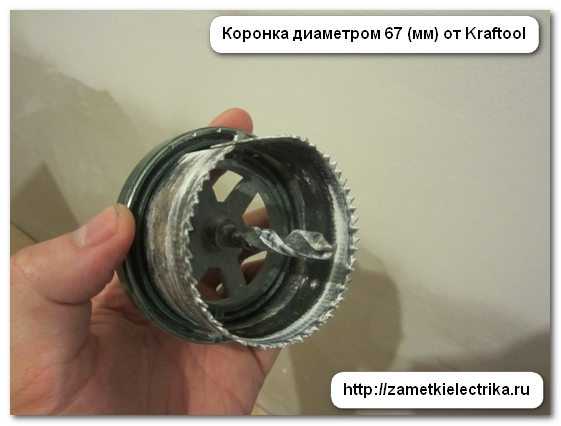

Размеры коронок по ГКЛ бывают от 33 до 150 мм. Для подрозетников идет стандартный размер – 68 или 70 мм.

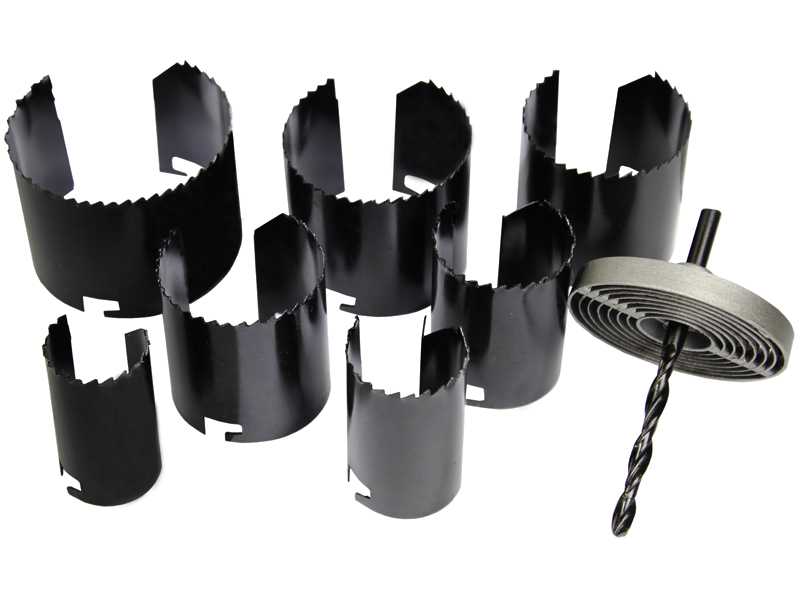

Набор фрез на дрель для гипсокартона

По конструкции насадки делятся на два вида:

• неразборные конструкции изготовлены из цельного металлического стакана с режущим элементом, хвостовиком и направляющим сверлом. Изделия, имеющие размеры 68 или 70 мм, считаются узкопрофильными. Они используются только для сверления гнезд под подрозетники;
• разборные фрезы отличаются универсальностью. Конструкция состоит из диска, на который можно устанавливать разного диаметра стаканы. Сами стаканы идут в наборе. Они имеют разные размеры и напоминают форму неполного цилиндра с режущими зубчиками на конце.

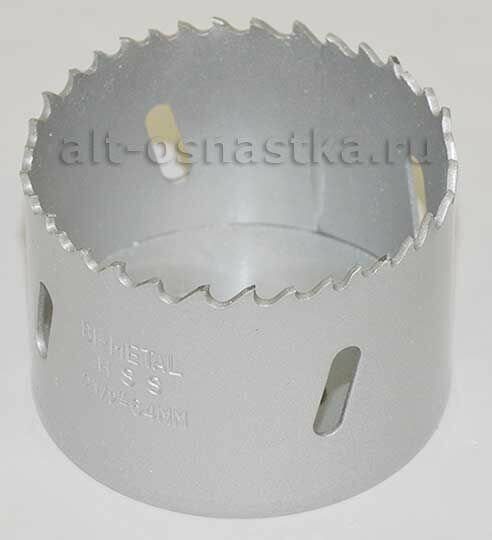

Работая с гипсокартоном, можно использовать еще один тип фрез – биметаллические.

Фрезы по дереву

Для работы по дереву существует много видов коронок, но сделать необходимый размер отверстия под подрозетник можно корончатым сверлом. Устройство этой фрезы аналогично разборной насадке по гипсокартону. Корончатое сверло по дереву состоит из основных элементов:

• цилиндр с зубчатой режущей кромкой, напоминающей корону. Отсюда и пошло такое название. Стакан бывает цельного типа и в виде неполного цилиндра;
• хвостовик с центрирующим сверлом.

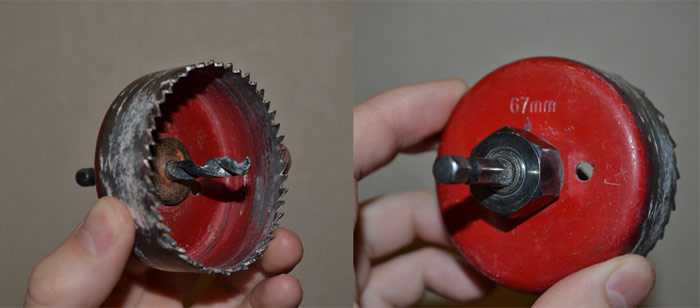

Набор корончатых фрез по дереву

Корончатые фрезы по дереву обычно продаются наборами. В комплект входит хвостовик и сменные фрезы разного диаметра. Сверлить фрезой по дереву лучше с помощью электродрели. Глубина сверления толстой деревянной стены ограничена глубиной фрезы. Поэтому гнездо под подрозетник придется высверлить за несколько приемов, периодически удаляя остатки древесины.

Использование фрез при монтаже подрозетников позволит сделать ровные гнезда за короткое время, причем аккуратно даже на хрупких отделочных материалах.

Коронка для подрозетников по бетону. Отверстие для подрозетника

При капитальном ремонте чаще всего прокладывается новая проводка, выключатели и розетки. Как правило, стены в доме кирпичные или бетонные. Поэтому установить выключатель или розетку бывает достаточно проблематично.

Обычные сверла по дереву или металлу нельзя использовать для решения таких задач, так как они моментально станут тупыми и свои функции выполнять уже не смогут. Нужны специальные приспособления и инструменты, которые очень сильно облегчат вам работу.

Когда нужно просверлить отверстие под установку подрозетников, вам нужна специальная коронка по бетону. Проделать отверстие с помощью такой коронки можно не только в бетоне, но и в кирпичной кладке, в армированном бетоне, а также в искусственном и природном камне. Коронка для подрозетников по бетону может проникнуть на глубину 1,5 метра.

Диаметр отверстия зависит от того, какой внешний диаметр имеет сама коронка. Большие дыры чаще всего нужны, когда нужно установить розетку или проложить трубу сквозь стену.

Коронка по бетону по форме представляет собой отрезок трубы. Края этой трубы оснащены режущими сегментами, сделанными из твердосплавного материала. Эти сегменты проникают в твердые блоки.

Фланец, который располагается на другом конце рабочего цилиндра, служит для крепления коронки в головке цилиндра. Головка дрели должна иметь большой диаметр, а сама дрель должна иметь высокую мощность. Дрель может быть как пневматическая (в движение приводится потоком сжатого воздуха), так и электрическая. Зачастую применяется специальный бурильный инструмент.

Набор может включать также центрирующее сверло, фиксирующееся в крепежном узле. Это сверло нужно для того, чтобы при сверлении коронка «не гуляла». Центрирующее сверло иногда нужно менять, так как оно имеет свойство тупиться.

В некоторых коронках есть алмазные режущие кромки. Такие коронки по бетону являются долговечными. Промышленные алмазы, используемые при их изготовлении, не требуют последующей заточки. Такая коронка способна проникнуть в самые твердые поверхности.

Чтобы работа по вырезке отверстий проходила правильно и эффективно, необходимо верно подобрать тип коронки. Выбор зависит от свойств просверливаемого материала, от мощности дрели, от условий работы. Основными требованиями, предъявляемыми к процессу сверления, являются максимальная производительность, надежность инструмента и оборудования, безопасность проведения работ.

Типы коронок

Можно выделить несколько основных видов коронок для сверления бетона под розетки (или другие элементы). Приведем список наиболее распространенных из них. Коронки, имеющие твердосплавные насадки, используются чаще всего. Изделия данной группы имеют цену, как правило, ниже, чем у аналогов. Для личного использования, когда есть необходимость просверлить несколько отверстий, этот вариант стал очень популярным.

Сплав, из которого сделаны напайки, отличается долговечностью и прочностью.

Но следует помнить, что напайки чаще всего вылетают при попадании на арматуру. Поэтому для участков, где проходит арматура, данное приспособление непригодно.

Алмазная коронка под розетку в бетон

Многим приходилось резать железобетон алмазными кругами. Этот способ является самым эффективным. Тоже можно сказать и о коронках. С помощью такой коронки работу выполнить проще. Но важным фактором, является стоимость данной группы изделий. Качественный образец стоит дорого. Но эта стоимость оправдывает себя, особенно когда нужно выполнить большой объем работ.

В напылении на сегментах присутствуют технические алмазы, благодаря чему коронка способна справиться с очень твердыми стенами. Те люди, которые занимаются подобными работами профессионально, предпочитают именно этот тип коронки. Такие приспособления могут прорезать даже арматуру. Поэтому вы сможете выполнить работу даже на самом сложном участке. Но все же, лучше избегать металла, если есть такая возможность.

Карбидно-вольфрамовые коронки

Существуют приспособления с карбидно-вольфрамовым напылением. Они способны просверлить не только кирпич или бетон, но и керамическую плитку. В этом и состоит их преимущество. Ведь это очень удобно, когда вам не нужно менять коронки.

Одной и той же коронкой вы можете пройти и бетон, и кирпич, и кафель. Это позволяет сэкономить не только средства, но и время. Решить все проблемы с помощью одной коронки – вот, что позволяет приспособление данного типа.

В такой коронке есть шестигранный хвостовик, который служит для сверления дрелью. Мощность самой дрели должна быть не менее 800 Вт. Стоит отметить, что этот тип коронки выйдет из строя при использовании его на участках с металлическими фрагментами.

Размер коронки для подрозетника

Домашнему мастеру зачастую требуется сделать отверстие под розетку. Возникает вопрос, какого размера нужна коронка для подрозетников по бетону? Для начала нужно узнать диаметр подрозетника. Зная его диаметр, можно отправиться в магазин за коронкой. Чтобы подрозетник не оказался велик или мал, нужно уточнить в магазине, для какого диаметра подрозетников предназначена та или иная коронка.

Как правило диаметр у подрозетников стандартный — 68 мм. Регуляторы, выключатели и розетки изготавливаются именно под этот размер. Поэтому для сверления чаще всего используются коронки на 68 мм, реже применяются коронки на 75 мм и 70 мм.

Перед использованием коронки, необходимо правильно ее собрать. Первым делом, нужно вставить победитовое сверло (закрепить болтами). После этого следует закрепить чашу по резьбе. Сборка должна быть плотной, ничего не должно «болтаться». Иначе, можно сломать сверло или саму чашу. Не исключены и травмы.

После сборки можно начинать сверление бетона. Для этого нужен перфоратор. При его отсутствии, можно воспользоваться ударной дрелью. Нет смысла использовать для этой цели обычную дрель, ведь вам понадобится полдня, чтобы сделать отверстие в бетоне под розетку нужной глубины.

Рекомендуется сначала сделать метки для центрирующего сверла. Направьте сверло в метку и начинайте сверлить. По возможности проводите все работы в респираторе, и обязательно в очках, так как вокруг будет достаточно грязи и пыли.

После того как вы выполнили сверление, нужно убрать коронку с перфоратором и выбить центральную часть. Это можно сделать обычным сверлом для перфоратора, зубилом или молотком.

Полезный совет – не покупайте дешевые коронки по бетону (китайского производства). Уже после нескольких сверлений они «умирают» (победитовые напайки отваливаются). Дайте коронке остыть после сверления, так как напайки могут отвалиться.

Итак, 68 мм является самым ходовым размером отверстия. Если вы не знаете, какое отверстие сверлить, а розетка уже куплена, то измерьте с помощью штангенциркуля ее внешний диаметр.
