Коронка под розетку в бетоне диаметр: Коронка по бетону. Размеры и диаметры

диаметр и размеры, какую лучше выбрать, цены

При работе с поверхностями из бетона часто возникает потребность в создании отверстий большого диаметра, в частности — для установки подрозетников или прокладки коммуникаций. При сверлении стен дрелью с обычными победитовыми насадками трудно добиться нужного качества краев, значительно возрастает трудоемкость процесса. В этом случае уместно использование бурильных установок или перфораторов со специальными коронками по бетону. Последние представляют собой инструменты с режущими сегментами или напылением из алмазной крошки. В момент сверления они вращаются с большой частотой и легко проникают в бетон без повреждения его структуры. При планировании работ важно выбрать правильный размер и диаметр коронки, от этого зависит соответствие будущих отверстий устанавливаемым подрозетникам.

Оглавление:

1. Как она устроена?
2. Обзор видов
3. Какой лучше купить?
4. Цены

Особенности конструкции

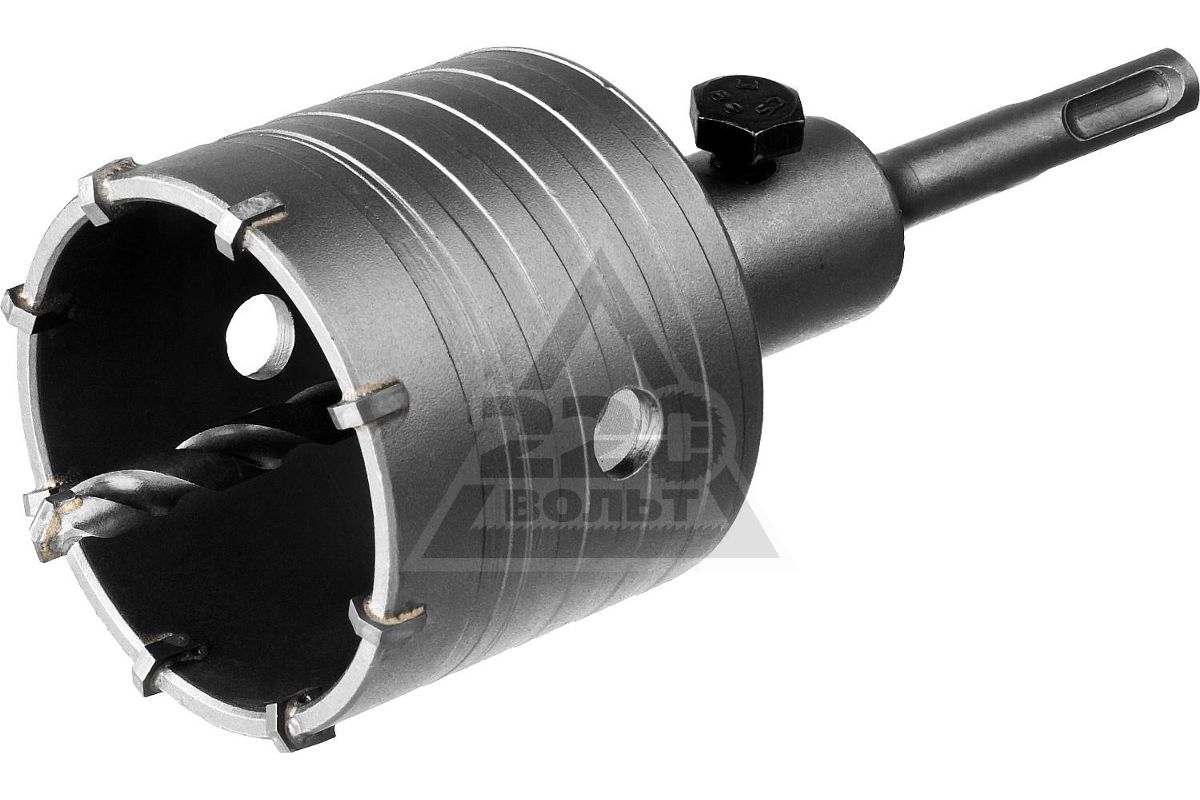

Насадка представляет собой отрезок трубы, оснащенной с одного края режущими кромками, и фланцем для крепежа, в набор иногда включается центрирующее сверло, необходимое для более надежной фиксации. Стандартные размеры коронки для подрозетника: диаметр 68 мм (в редких случаях меньше, максимальный — 74), длина рабочей части зависит от требуемой глубины сверления (минимальная — 50). Данный тип режущего устройства может применяться в качестве насадки на дрель лишь при условии ее большой мощности (от 800 Вт) и подходящего диаметра головки. Но в целом — лучше выбрать специальный бурильный инструмент: пневматический или электрический.

Особенностью коронок по бетону является наличие острых режущих кромок: от 6 до 16 шт, благодаря которым обеспечивается аккуратная и быстрая работа. Для сравнения, при использовании обычной дрели со стандартным сверлом диаметром до 12 мм потребуется просверлить не менее 12 отверстий и выдалбливать крошки из будущего гнезда для подрозетников. При выборе коронки желаемое углубление высверливается максимум за 5 мин, края остаются целыми и идеально ровными. Это достигается за счет высоких оборотов инструмента.

Разновидности

В зависимости от используемого материала, классифицируют:

• Коронки из твердосплавной стали с победитовыми кромками (бюджетный вариант).
• С алмазным напылением.
• Для камня и бетона из кардибно-фольфрамовых сплавов.

Исходя из стандарта креплений, различают следующие виды:

• трехгранные;
• шестигранные;
• SDS Plus;
• SDS Max.

Наиболее востребованным креплением хвостовика считается стандарт SDS Plus, данная технология соответствует разъемам всех современных перфораторов. Диаметр крепежной части составляет 10 мм, глубина погружения в патрон — 40.

1. Победитовые коронки.

Самый ходовой тип, популярный в быту при обычных условиях сверления. На режущей кромке такой насадки для подрозетников размещены напайки из победита (сплава вольфрама и кобальта). Их преимуществом является низкая цена и большой ассортимент, включающий довольно качественную продукцию российских производителей. Недостатком — высокий риск отлетания кромок в процессе сверления бетона, особенно у китайских коронок. Причем он возрастает при работе с армированными участками. Но при правильной эксплуатации, перерывах на охлаждение и смене насадок в момент бурения металла, победитовые коронки для подрозетников прослужат достаточно долго.

2. Преимущества алмазного напыления.

Режущая кромка у этой разновидности имеет напыление из технических алмазов, что позволяет использовать ее даже на армированных участках. Но ее главное предназначение — работа с бетоном, в целях продления срока эксплуатации инструмента все же лучше проводить замену насадок при сверлении металла. Они покупаются в основном для перфораторов или бурильных установок, большинство имеет хвостовик стандарта SDS Plus. В сравнении с твердосплавными видами, алмазная коронка под розетку в бетоне обладает следующими преимуществами:

• Получение аккуратного отверстия с идеальной геометрией, без сколов и других дефектов сверления.
• Отсутствуют ограничения по глубине проникновения.
• Универсальность и многофункциональность: алмазные насадки для подрозетников хорошо справляются не только с бетоном, но и любыми другими твердыми материалами.
• Минимальный уровень шума и вибрации, что особенно актуально при проведении ремонта в многоквартирных домах.
• Высокая скорость бурения — основное преимущество, даже при работе с толстыми плитами бетона в процессе создания качественного отверстия для подрозетника редко требуется более 5 мин.
• Низкий уровень вырабатываемой пыли.

3. Карбидо-вольфрамовые насадки.

Подходят не только для сверления бетона, но и других твердых поверхностей: кирпича, камня, керамической плитки. При работе с различными материалами нет необходимости в замене насадок, единственное — они выходят из строя при малейшем попадании на арматуру. Такая коронка подходит для сверления бетона дрелью (при условии ее мощности от 800 Вт), чаще всего она имеет шестигранный хвостовик. По сути, это универсальное изделие с вполне бюд

алмазные коронки размером 110 и 120 мм для работы по железобетону и кирпичу

Зачастую при перепланировании, капремонте, смене внутреннего убранства появляется вопрос, как в бетонных либо кирпичных стенках создать отверстие под выключатель, электрическую розетку или проводимые трубы? Обыкновенные сверла по древесине либо металлу в подобных ситуациях, разумеется, не годятся: они мгновенно утратят свой свойства. Необходимы специализированные приспособления, включая коронки по бетонным конструкциям различного размера.

Что такое коронка по бетону?

Сегодня использование бетона практикуется на всех стадиях проведения монтажно-строительных работ: от сооружения фундамента и огораживающих конструкций до заливки перекрытий и стяжек разного типа.

• прокладка сетей инженерно-технического обеспечения всевозможного направления: канализация и водопровод, электросети и линии связи, системы автоматики и тушения пожара;
• установка технологической и электротехнической оснастки;
• монтаж анкеров и иных крепежных компонентов;
• установка компонентов несущих и ограждающих конструкций самого разного назначения.

Типы насадок для перфораторов по бетону

Производятся коронки только из твердых сплавов металлических материалов, которые делают изделие крепким, стойким и эффективным. Нередко новички интересуются о том, для какой цели коронка имеет центрующее сверло? Посредством этого сверла можно делать точные отверстия. Его отсутствие может привести к возникновению вибраций при сверловке – отверстие будет деформированным, искаженным и неровным. Коронки классифицируются в соответствии с конструкцией хвостовиков.

• SDS-plus – модели, которые ставятся в бытовые перфораторы.

• SDS-max – эксплуатируются исключительно в перфораторах профессионального назначения. Диаметр хвостовика составляет 20 миллиметров.

• Сверла с шестигранным хвостовиком – подобный тип коронки практикуется для высверливания больших отверстий посредством электродрели.

• Победитовые – для изготовления зубьев для коронки используется сплав кобальта и вольфрама в пропорции 8% и 92%. Характерными свойствами данных насадок является устойчивость к большим температурам и долговременным нагрузкам. Их применяют по железобетону либо по кирпичу.

• Твердосплавные – такой вид изделия считается бюджетным и предназначается исключительно для выполнения отверстий в бетонных основаниях. Столкновение с железом ведет к повреждению зубьев коронок из твердых сплавов.

Алмазные являются одними из самых дорогих, но наряду с этим эффективными.

Необходимо также заметить, что коронки различаются по методам охлаждения. Они бывают мокрыми и сухими.

Насадки, имеющие отверстия на боковых стенках чаши, относятся к сухим. Мокрыми считаются чаши закрытого типа, которые в ходе высверливания необходимо мочить водой. Мочить водой можно оба образца насадок, поскольку это не только увеличит срок эксплуатации приспособлений, но и уменьшит скопление образующейся пыли в процессе проведения сверловочных работ.

Исходя из технологии сверления, насадки дополнительно разделяются на безударные и ударные. Первый вариант годится лишь для функционирования в режиме сверления и нередко используется для электродрелей. Ударными устройствами можно работать, задействовав на перфораторе функцию отбойного молотка.

Размеры насадок

Для правильного выбора подобающей по размеру коронки необходимо знать диаметр создаваемого отверстия под электророзетку либо иной компонент – к примеру, под диаметр труб или охват линии проводки при монтировании электрокоммуникаций.

Основная составляющая выключателей либо установочных коробок под розетки располагается стандартным наружным диаметром – 68 миллиметров (с внутренним диаметром 60 миллиметров), в связи с этим коронки по бетону для коробок под розетки на 68 миллиметров – это самые востребованные устройства. Меньше используются насадки на 70 и 75 миллиметров. Для прокладывания коммуникационных магистралей особенно часто встречающимся являются насадки диаметром 300 миллиметров.

На выбор инструмента оказывает влияние также его длина и число элементов режущей области: 5, 6 либо 8 – чем выше данный показатель, тем значительнее производительность работы насадки.

В комплект насадки по бетону для коробок под розетки включено и центрующее сверло, функция которого заключается в сосредоточении коронки по центру создаваемого отверстия, не позволяя вибрировать в рабочем материале. Центрующее сверло требуется часто заменять, поскольку оно стремительно затупляется. Коронка разработана на проницание в глубину материала до 1,5 метров.

Особенности применения насадок по бетону

Если хвостовик выбранной коронки соответствует зажимному устройству перфоратора, его надо попросту поставить и закрепить в рабочем положении, никаких адаптеров не нужно. Можно начинать сверление бетона по метке.

Просверливание твердосплавной коронкой

Насадка может быть оснащена или нет центрующим сверлом. Если оно имеется, то острие ставится под прямым углом к плоскости бетона в той зоне, где будет располагаться середина отверстия. Если подобного сверла структура чашки не предусматривает, то к бетону прижимается круг режущего края. Начинают сверление без усилия – режущий край должен выбрать неглубокий туннель и выправить свое направление. Когда будет видно, что насадка легла как надо, приспособление подается вперед с давлением.

Извлекать сверло не надо, пока оно не просверлит бетон на необходимую глубину либо дно коронки не упрется в стенку. Из отверстий, проделанных не насквозь, рол вырезанного бетона выковыривается пикой. Для зубчатых насадок с твердосплавными припайками, главное, грамотно определить порядок функционирования перфоратора. Не следует позволять излишнего нагрева края, следовательно, после одного или двух отверстий требуется дать устройству охладиться.

Сверление алмазной коронкой

Если надо пролонгировать продолжительность эксплуатации насадки по железобетону, требуется применять водяное обрызгивание, остужающее режущую часть. В особенности это имеет значение для приспособлений с припаянными краями, поскольку при избыточном нагреве они станут отваливаться. Подобные коронки практикуются для более сложного оснащения, чем ручной перфоратор. Оно фиксируется на железобетоне, а оператору остается лишь осуществлять подачу сверла, делая отверстие глубже.

Однако в домашней обстановке можно применять инструментарий, который способен функционировать в режиме электродрели, поскольку алмазные насадки режут жесткие материалы безударным способом.

Выбор насадки

Выбирая насадку по бетону, необходимо принять во внимание 2 важных условия: из чего изготовлена бетонная конструкция (марка бетона по прочности и параметры армирования железобетона), и с каким оснащением станет эксплуатироваться коронка. Невзирая на то, что львиная доля насадок имеет совместимость с различными видами электродрелей и перфораторов, невозможно сказать, что всякая коронка подойдет ко всякому инструменту.

Это исходит прежде всего от модели патрона перфоратора – SDS-plus (им оборудованы легкие перфораторы массой до 5 килограммов) либо SDS-max (его ставят на более мощные и тяжелые устройства). Насадка должна быть с соответствующим хвостовиком. Имеются адаптеры, которые позволяют ставить коронку одного вида на перфоратор с патроном другого вида, только желательно подобрать насадку, в точности подходящую к инструменту.

Еще о коронках по бетону смотрите в видео ниже.

Как просверлить отверстие в бетоне под розетку правильно

Сверлим отверстие в бетоне под розетку

Сверление отверстий в бетоне под розетки дело не простое, особенно при отсутствии специального оборудования. Поэтому часто приходится «изобретать велосипед», и пользоваться «дедовскими способами». Но далеко не все о них знают, поэтому в нашей статье мы решили рассмотреть некоторые из них более детально.


Сверление отверстий в бетоне при помощи перфоратора

Существует несколько вариантов сверления отверстий в стене при помощи перфоратора, и все они зависят от плотности бетона, а также наличия необходимого инструмента. Начнем наш рассказ с наиболее простых способов, и закончим самыми трудоемкими.

Сверление отверстий при помощи коронки для подрозетников

Если вы не знаете, чем просверлить отверстие под розетку в стене, то просто спросите в магазине коронку для подрозетников. Это совсем нехитрое устройство, которое в значительной степени облегчает эту трудоемкую работу.

Коронки для сверления отверстий под розетку

Коронка для подрозетников состоит из четырех элементов. Первое это основа. Она представляет собой штырь для крепления в перфораторе, с фланцем для накручивания коронки. Коронка представляет собой кусок трубы диаметром от 68 до 80 мм.

На ее концах, с одной стороны имеется резьба для крепления с основой, а на другом конце -твердосплавные режущие элементы. В некоторых коронках эти режущие элементы имеют алмазное напыление, которое увеличивает их срок службы. Третьим элементом является сверло, которое так же закрепляется в основе при помощи четвертого элемента – винта. Назначение сверла: центровка коронки.

Коронка для сверления бетона под розетку

Цена такой коронки находится во вполне разумных пределах. Поэтому, если вы затеяли ремонт с переносом электрических точек, очень советуем вам такую купить. Она всегда пригодится в хозяйстве.

Производим разметку стены	Для того, чтобы выполнить сверление отверстия с помощью такой коронки, следует проделать следующие операции. Прежде всего, отмечаем место установки нашей новой розетки. Нам необходимо вымерять центр требуемого отверстия.
Просверливаем центр нашего отверстия	На следующем этапе, при помощи перфоратора и обычного сверла по бетону, как на видео, высверливаем отверстие в данной точке.
Устанавливаем коронку и высверливаем требуемое отверстие	Затем собираем коронку, и устанавливаем ее на перфоратор. Центрующее сверло коронки немного выступает над краями самой коронки. Его вставляем в просверленное ранее отверстие.
Конечный результат работы коронки	Далее, включаем перфоратор, и высверливаем отверстие для подрозетника. В идеале, коронка войдет в стену на 2/3, и мы получим красивое ровное отверстие.

Сверление отверстий при помощи коронки и сверла

Используя коронку, вы получите необходимое отверстие. Но далеко не всегда это будет сделать так просто. Дело в том, что с кирпичом и некоторыми видами бетона, такая коронка справляется весьма неплохо. Но иногда она бессильна. И тогда приходится изобретать другой способ, кaк прaвильно просверлить отверстие под розетки.

Итак:

• Если коронка плохо, или вообще не справляется с вашим бетоном, то вам придётся использовать немного другой способ. Разберем его по этапам.
• Прежде всего, как и в первом варианте, находим центр нашей будущей розетки. Затем просверливаем отверстие для центровочного сверла. Берем коронку и пробуем с ее помощью высверлить отверстие.

Коронка оставляет след на стене

• Это у нас не получилось. Но на стене остались явные следы нашего будущего отверстия. Они-то нам и нужны. Теперь, используя обычное сверло по бетону, по краям будущего отверстия своими руками делам несколько отверстий. Чем больше их число, тем легче нам затем будет, поэтому сделайте в около 20 таких отверстий.

На фото примерное количество отверстий, которые мы должны выполнить сверлом

Теперь вновь одеваем на перфоратор нашу коронку, и, уже используя ее, вновь делаем отверстие под подрозетник. Дело должно пойти намного быстрее.

Обратите внимание! Если вы поленились и сделали небольшое число отверстий сверлом, то при работе коронкой вполне возможны толчки. Поэтому держите перфоратор крепче.

Коронка для подрозетников по бетону

Электрическая розетка или выключатель порой располагаются не там, где нам хотелось бы. Установить их в новом месте – значит проделать целый комплекс работ. И если электрическую часть переноса розетки может выполнить лишь электрик, то провести подготовительные работы по обустройству отверстия в бетонной стене под подрозетник и дроблению штроб под провода, при наличии перфоратора, по силам каждому. Причем совсем необязательно тратить кучу времени и сил, а также нервов соседей, делая много отверстий обычным сверлом по бетону с последующим выбиванием кусков раствора, можно просто взять такой инструмент, как коронка для подрозетников по бетону, и значительно упростить себе задачу.

Коронка для подразетников по бетону: что это такое и для чего она нужна.

Коронка – это инструмент-насадка, имеющая хвостовик SDS-plus для использования с большинством перфораторов и режущую металлическую трубу-головку.

Данный инструмент позволяет делать пазы в бетоне в форме окружности. Середина этой окружности в последствии выбивается молотком или ударной насадкой, образуя в итоге практический идеальное круглое углубление для установки подрозетника.

Разновидности.

Коронки могут быть цельнометаллические или разборные. В своем составе оба варианта имеют наконечник в виде трубы необходимого диаметра, на торце которого закреплены режущие наконечники из твердосплавного материала либо промышленного алмаза.

Отличие кроется в том, что разборный вариант можно разделить на составные элементы: основание с хвостовиком SDS-plus, направляющее сверло по бетону и основную режущую часть, — что позволяет в комплекте одного инструмента как иметь несколько разных по диметру основных насадок, так и при необходимости заменить направляющее сверло.

Неразборный же инструмент, как следует из названия, изготовлен как единое целое и разборке не подлежит, поэтому в случае поломки направляющего сверла при целой основной части качественно выполнить работу не позволит.

Что касается наконечников, то большинство имеющиеся сегодня в продаже коронок на торце режущей трубы имеют твердосплавные (победитовые) зубцы, позволяющие резать бетон. Это, так называемый, массовый продукт. Однако такая конструкция может оказаться бессильной перед армированием бетонной стены. Толстые арматурные стержни могут выломать зубья головки, и она окажется бесполезной для дальнейшей работы.

Более дорогие «профессиональные» коронки для подрозетников по бетону имеют более широкие режущие грани, изготовленные с применением промышленных алмазов. Такие типы коронок более стойкие, следовательно, срок их службы значительно выше.

Размеры.

При выборе коронки, кроме ее типа, стоит обратить внимание и на ее размеры. Большинство коронок предназначены для выполнения отверстий под стандартные подрозетники диаметром 68 мм. Режущая головка в таких коронках, как правило, имеет диаметр близкий к 70 мм. Однако в продаже можно и встретить коронки больших диаметров.

Для тех, кто впервые самостоятельно хочет поработать перфоратором с коронкой для подрозетника по бетону, стоит остановиться на насадках диаметром 75-80 мм. Данный запас позволит более точнее позиционировать подрозетник в готовом отверстии, а это очень важно для непрофессионала. Особенно это актуально, когда стоит задача выполнить отверстия для блока розеток. Смещение на пару миллиметров от горизонтальной оси блока при сверлении перфоратором новичком неизбежны, что потом не позволит сформировать единую линию блока, если коронка будет равной диаметру подрозетника.

Как пользоваться коронкой для подрозетников по бетону?

При непосредственной работе с коронкой по бетону стоит предпринять меры по защите органов дыхания от бетонной пыли и глаз от летящих твердых частиц. Саму коронку при сверлении необходимо контролировать на предмет перегрева, давая ей время остыть. А чтобы интервалы работы были как можно длиннее, бетон во время сверления рекомендуется смачивать водой.

Разметка под будущий подрозетник должна быть выполнена в виде отметки его центра на стене. Прижимая направляющее сверло перпендикулярно стене в отмеченную точку начинаем работу перфоратором. При достижении необходимой глубины коронка извлекается из стены. Центр выбивается отдельно молотком или перфоратором.

В завершении у вас будет готовое углубление для последующего монтажа подрозетника. Дальнейшие работы по штроблению стен под проводку и электромонтажные работы заслуживают вынесения в отдельную статью.

Видео.

Рекомендую прочитать:

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

Содержание статьи:

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

• Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
• Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
• Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

• Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
• Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
• Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
• Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
• Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

сверла, буры и фрезы для сверления в бетоне

Содержание статьи:

С необходимостью установить розетку в бетонную стену приходится сталкиваться как новоселам, так и владельцам квартир в панельных домах старой постройки. Она возникает из-за нехватки имеющихся в распоряжении жильцов электроточек. Когда в комнате всего 1-2 гнезда и изобилие бытовой техники, проблему нужно решать. Делать это следует с помощью монтажа новых приборов, так как использование удлинителей и тройников не даст желаемого эффекта. Сверление железобетонных стен — процесс трудный и ответственный, требующий особого подхода и тщательной подготовки.

Подготовительные работы

Розетка в стене с одним гнездом

Перед тем как сделать отверстие под розетку в бетоне, необходимо составить схему и провести расчеты. Прокладывать кабели разрешается только в вертикальном и горизонтальном направлении, любые диагонали исключаются. Если изготавливаются штробы, провод должен быть протянут в гофрированную пластиковую трубку, которая вмуровывается в канавку.

На основании составленной схемы производится расчет материалов, инструментов и вспомогательных приспособлений. Кроме этого, необходимо продумать вопросы безопасности.

Чтобы провести установку внутренних розеток своими силами, потребуются такие инструменты:

• перфоратор, болгарка;
• уровень, рулетка;
• плоскогубцы, кусачки, нож, молоток, зубило;
• сверло для розеток, алмазная коронка, набор отверток;
• индикатор;
• узкий шпатель, тонкая малярная кисть;
• гофрированная пластиковая трубка;
• карандаш.

Стандартный внешний вид подрозетников

Из материалов необходимо приобрести следующее:

• трехжильный медный кабель, чтобы можно было сделать заземление;
• пластиковые подрозетники;
• гипс или шпаклевка;
• жидкая грунтовка для бетона и штукатурки;
• розетки с тремя контактами.

Для облегчения работы следует иметь стремянку или устойчивый стол, чтобы работать на высоте. Защитить органы зрения и дыхания нужно с помощью респиратора и строительных очков. Монтаж следует проводить в перчатках.

Разметка стены

Высота установки выключателей и розеток

Принимать решение о том, где и как установить розетку в стену из бетона, нужно с учетом следующих факторов:

• Места расположения ранее проложенных линий. Их можно использовать для подключения, но при этом не повредить во время сверления.
• Расстановка мебели, а также возможные перспективы ее перемещения или добавления новых предметов интерьера. Нужно предусмотреть, чтобы точки не закрывались крупными объектами.
• Высота. В соответствии с требованиями СНиП розетки разрешается устанавливать на расстоянии 20-120 см от пола. Данное положение основано на требованиях безопасности.

После определения мест расположения приборов необходимо нанести на стены метки, по которым будет выполняться бурение.

Предварительная разметка стены для установки розеток

Разметка под блок из нескольких розеток делается в такой последовательности:

1. Намечается центр изделия, которое будет посередине.
2. По этой точке проводится ровная горизонтальная линия, параллельная полу.
3. От контрольной точки в обе стороны отмеряется по 71 мм, что соответствует габаритам монтажных коробок.

Чтобы отметки не стерлись в процессе дальнейших действий, их следует продублировать керном и пометить крестиками.

Проделывание отверстий

Эта часть работы самая трудная, долгая и пыльная. Перед ее началом нужно вынести из комнаты цветы, картины и прочие мелкие фрагменты интерьера. Все остальное необходимо накрыть защитной пленкой. Сверлить бетон нужно при закрытой двери, заткнув щели мокрой тряпкой.

Просверлить отверстие под розетку в бетоне можно одним из следующих способов:

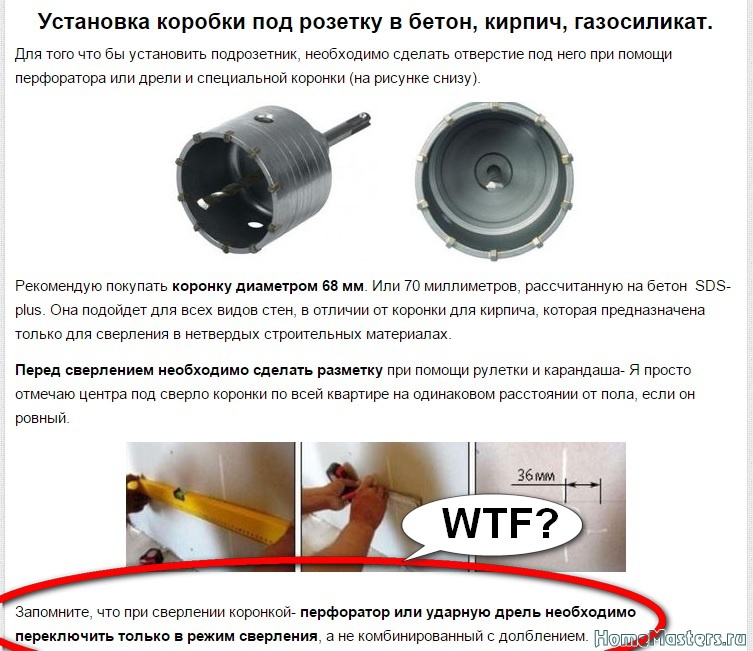

1. Монтаж отверстия под розетку при помощи перфоратора с насадкой

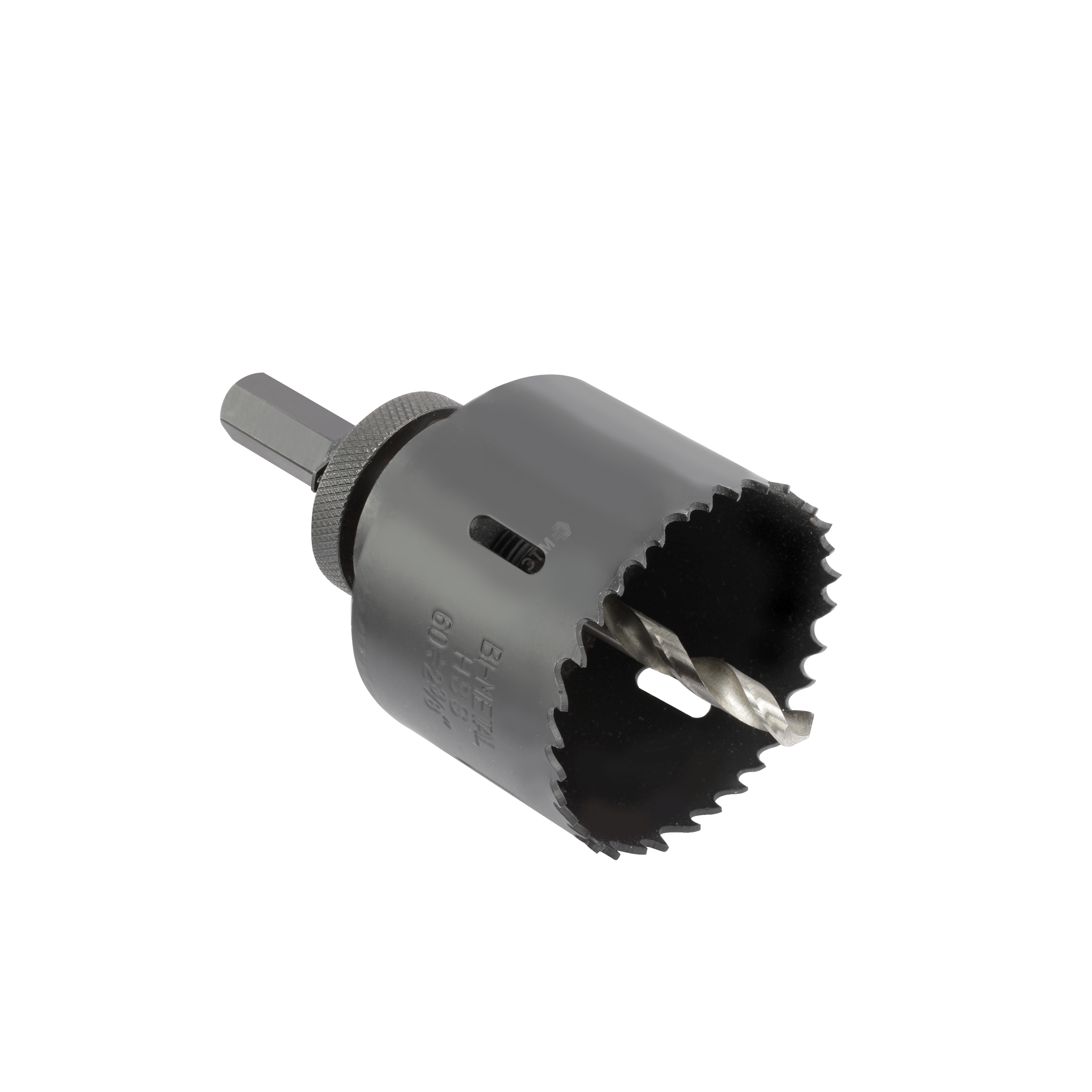

   С помощью специальной насадки на перфоратор (коронки). Изделие состоит из хвостовика, стального стакана с зубцами и центрального бура, задающего правильное направление движения инструмента. В процессе бурения коронка сильно греется. Чтобы не сжечь резцы, ее нужно периодически извлекать и остужать в воде. После врезания в бетон на нужную глубину в дыре остается цилиндр. Он выбивается молотком и зубилом, либо разрушается перфоратором. Выбить цилиндр целиком можно мощным клином и кувалдой. Если пострадают края дыры, это не страшно — стена будет штукатуриться. Между дырками нужно сделать переходы для прокладки кабелей.

2. Победитовые наконечники

   Перфоратором. Для работы используется комплект буров диаметром 6-12 мм и насадки для разрушения. Можно использовать дрель с победитовым сверлом, но это очень долгий и трудоемкий процесс. Сначала намечаются окружности, по которым с минимальным интервалом сверлятся дыры диаметром 6 мм. После этого более крупными бурами в решето превращается внутреннее пространство. Заключительным этапом является разрушение, измельчение и удаление оставшихся после сверления тонких стенок. Здесь потребуется больше времени, чтобы выровнять внутренние грани проемов.

3. Резка отверстия под розетку болгаркой

   Болгаркой. Вместо болгарки может использоваться ручная фреза с диском по камню. Выбор в пользу этого способа делается в тех случаях, когда в хозяйстве нет перфоратора, или по каким-либо причинам его нельзя использовать. Внешние края нанесенных окружностей соединяются прямыми линиями — получается квадрат или прямоугольник. Затем болгаркой делаются вырезы. Круг должен выходить за пределы углов на половину диаметра, чтобы получить проем правильной формы. Чтобы было легче выбрать материал изнутри, рекомендуется сделать несколько дополнительных продольных и поперечных прорезов. Разрушать и удалять мелкие фрагменты быстрее и проще.


После получения отверстий необходимо подогнать их под размеры подрозетников. Для этого используется ручной или электрический инструмент — перфоратор, молоток, зубило, прямошлифовальная машина. По результатам работы должны получиться отверстия на 2-3 мм шире и глубже монтажных коробок.

Ниши нужно очистить от каменной крошки и пыли. Целесообразно их обработать жидкой грунтовкой для улучшения адгезии с замазкой, которая будет использоваться в качестве заполнителя.

Подготовка и монтаж подрозетников

Вывод кабеля к будущей розетке

Перед тем как начать устанавливать подрозетник, в отверстие нужно вывести кабель. Если он уже есть, следует проверить его работоспособность, чтобы не делать лишнюю работу. Если провод отсутствует, его нужно врезать в стену, используя те самые инструменты, которые использовались при изготовлении отверстий — перфоратор и болгарку. При новой прокладке целесообразно к каждому гнезду подводить отдельные провода, чтобы не зависеть от ограничений по мощности подключаемых потребителей.

Подготовка к установке двойного подразетника состоит из таких этапов:

1. Внешний осмотр изделий, проверка их целостности и правильности форм.
2. Удаление заглушек, предназначенных для пропускания жил и прочих фрагментов, которые не понадобятся при установке.
3. Соединение монтажных коробок вместе, если их конструкцией предусмотрен такой крепеж.
4. Примерка изделия в нише. Оно должно свободно в нее входить без наклона и выпирания.
5. Пропускание кабеля в отверстия и фиксация коробок в подвешенном состоянии.

Чтобы сделать розетку в бетонной стене, нужно правильно выбрать замазку для фиксации. Лучше использовать материал со средней скоростью схватывания, чтобы была возможность корректировать подрозетник после погружения в нишу.


Чтобы поставить и закрепить монтажную коробку в стене, нужно выполнить следующие действия:
1. Еще раз очистить отверстия от пыли и грязи, обработать их грунтовкой. Дождаться, пока она высохнет.
2. Заделать силиконом отверстие, через которое выходит кабель. Это защита от насекомых, которые могут приползти из соседних квартир.
3. Развести шпаклевку. Делать ее нужно средней консистенции, достаточно плотной, чтобы сохраняла форму, но и в меру податливой, чтобы без труда поддаваться давлению.
4. Равномерно нанести раствор на внутренние стенки выемок. Толщина слоя зависит от разницы в размерах основания и монтажной коробки.
5. Держа кабель натянутым, вдавить стакан в отверстие до полного погружения. Его края должны оказаться в одной плоскости с поверхностью панели.
6. С помощью мастерка и отвертки провести коррекцию положения и окончательное выравнивание изделий.

Если внутрь коробок просочился раствор, его лучше сразу не трогать. Фрагменты шпаклевки удобнее удалять после ее полного застывания. Так можно сэкономить время и не испачкать стакан.

Отделка стен

Начинать отделку следует после полного застывания раствора в высверленных отверстиях. Если сразу начать заделку штроб, от механического воздействия кабеля подрозетники могут сдвинуться со своего места.

Отделка панелей проводится в следующей последовательности:

1. Канавки очищаются от посторонних предметов, пыли и крошки.
2. Проводится обработка поверхностей грунтовкой глубокого проникновения. Если жидкость быстро впитывается, операция повторяется.
3. Замешивается раствор из песка и цемента. Им проводится заделка крупных провалов, сколов, отверстий. После нанесения раствора должна остаться продольная впадина глубиной 3-4 мм.
4. Полностью высохший цемент очищается от выступающих фрагментов и дважды обрабатывается жидкой грунтовкой.

5. Готовится стартовая шпаклевка. Она наносится и выравнивается с тем расчетом, чтобы оставался 1-1,5 мм для финишного покрытия.
6. Основа зачищается от крупинок и покрывается пропиткой.
7. Замешивается и наносится финишная шпаклевка. После ее застывания стена затирается. Следует добиться, чтобы не осталось никаких следов от проложенных ранее штроб.

Окончательная отделка выбирается хозяевами в зависимости от собственных вкусов и предназначения комнаты. Это могут быть обои, кафельная плитка, краска и прочие облицовочные материалы.

Установка фурнитуры

Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.

Монтаж проводится в следующей последовательности:

1. Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
2. С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
3. Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
4. Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
5. Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева. Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.

6. Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
7. Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить. Для этого используются саморезы и распорные лапки.
8. Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
9. Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.

В заключение в помещение подается ток и проверяется работоспособность устройства.

Особенности монтажа в высокопрочном бетоне с арматурой

Пробивка отверстия в стене при помощи установки алмазного бурения

Если розетки будут устанавливаться в панели из высококачественного железобетона, следует использовать специальное оборудование — установку алмазного бурения. Причина заключается в том, что бур перфоратора бессилен против арматуры, а сверла по металлу тупятся о бетон. Выходом может стать болгарка с алмазным диском, который одинаково эффективно пилит оба этих материала. После выполнения прорезей бетон разбивается, арматура спиливается.

ТИПОВ ЗУБНЫХ КОРОН И СТОИМОСТЬ: ПОЛНОЕ РУКОВОДСТВО (2020)

• 300 Pennsylvania Ave NW

• Пн — Сб: 7:00 — 17:00

• 40 111 5555

• [email protected]

• О
  • Наши врачи
    • ЗнакомьтесьJoy Rohrer
    • Познакомьтесь с нашим пародонтологом
  • Наша дружная команда
  • О нашей практике
    • Почему стоит выбрать протезирование Ocean Breeze?
    • Совершите экскурсию по офису 360 °
    • Фотографии офиса
    • В сообществе
    • Видео
  • Ресурсы для пациентов
    • Что такое челюстно-лицевой ортопед?
    • Почему стоит выбрать протезиста?
    • Способы оплаты
    • Формы новых пациентов
    • Отзывы пациентов
    • Обучение пациентов: блог
    • Комплексные услуги
  • 1-й визит: чего ожидать
• Познакомьтесь с докторомGoetz
• Лечебные процедуры
  • Косметическая стоматология
    • Бондинг для зубов
    • Фарфоровые виниры
    • Отбеливание зубов
    • Фарфоровые коронки
    • Вкладыши и накладки
    • Косметические вставки
    • 00030003
    • Косметика для восстановления
    • Зубные имплантаты All-On-4
    • Лечение ВНЧС
    • Протезы и частичные зубные протезы
    • Полная реконструкция полости рта
    • Челюстно-лицевое протезирование
    • Апноэ во сне
  • Пародонтальное лечение
  • 9000
  • • Очистка зубов
      • Дентальная очистка зубов
      • Лазерное лечение десен
      • Костный трансплантат
      • Десневой трансплантат
      • Удлинение коронки
    • Общая стоматология
      • Неотложная стоматология
      • Трещина или скол зуба
      • Очистка зубов
      • Свободная коронка зуба
      Пломбы
      • Зубная боль
      • Корневые каналы
      • Удаление зуба
    • Цифровая стоматология
      • Компьютерная томография зубов
      • Внутриротовой сканер
      • Цифровые реставрации и хирургические шаблоны
      Цифровая камера Цифровой анализ прикуса
    • Галерея улыбок
    • Контакты
    • О
      • Наши врачи
        • Познакомьтесь с доктором.Goetz
        • Познакомьтесь с доктором Джой Рорер
        • Познакомьтесь с нашим пародонтологом
      • Наша дружная команда
      • О нашей практике
        • Почему стоит выбрать ортопедическое протезирование Ocean Breeze?
        • Совершите экскурсию по офису 360 °
        • Фотографии офиса
        • В сообществе
        • Видео
      • Ресурсы для пациентов
        • Что такое челюстно-лицевой ортопед?
        • Почему стоит выбрать протезиста?
        • Способы оплаты
        • Формы новых пациентов
        • Отзывы пациентов
        • Обучение пациентов: блог
        • Комплексные услуги
      • 1-й визит: чего ожидать
    • Познакомьтесь с докторомGoetz
    • Лечебные процедуры
      • Косметическая стоматология
        • Бондинг для зубов
        • Фарфоровые виниры
        • Отбеливание зубов
        • Фарфоровые коронки
        • Вкладыши и накладки
      Crown Crown
    Сталь

    Новый механизм разгрузки
    Смесители Crowns стандартно поставляются с многопозиционным замком барабана для легкой очистки, гибкости и большей производительности.

    Высокопрочная рама
    Наша новая конструкция рамы обеспечивает повышенную прочность и более прочную поддержку в тех областях, где она вам нужна.

    Прочное буксировочное устройство
    Выдвижное, съемное и легко убираемое, когда оно не используется для более безопасной работы.

    Лазерные ножи для смешивания
    Два набора стальных ножей для лазерной резки обеспечивают плавное, быстрое и более тщательное смешивание.

    Longer Life Drum
    В смесителях Crown используется сварной барабан, изготовленный из износостойкой стали, что увеличивает срок службы и требует меньшего обслуживания.

    Откидной капот
    Прочный вентилируемый кожух двигателя стандартно поставляется с откидным капотом, обеспечивающим легкий доступ к двигателю.

    Прочность чугуна
    Наши ведущие шестерни и зубчатые кольца изготовлены из чугуна, что обеспечивает лучшую прочность и более длительный срок службы.

    Высокоскоростные роликоподшипники
    В стандартную комплектацию всех буксируемых миксеров Crown входят высокоскоростные конические роликоподшипники для повышения долговечности.

    Резиновая торсионная подвеска
    В стандартной комплектации C9 и в качестве опции для C6 и C3 инновационная резиновая торсионная система Crowns обеспечивает самую плавную буксировку и управляемость в отрасли

    Включает резиновую торсионную ось

    СМЕСИТЕЛИ ДЛЯ БЕТОНА ВАША очередь СМЕСИТЬ Когда дело доходит до лидера отрасли, нет никакой путаницы, это Crown Construction Equipment. Ищете ли вы серию больших объемов, меньшую и более компактную модель или подходящую арендованную машину. Сплошная линейка бетономешалок Crowns предлагает все решения. Наши стандартные функции — это справочник по отрасли. Функции, обеспечивающие эффективную настройку, работу и, что немаловажно, безопасную транспортировку на рабочую площадку и обратно. Crown, правильное сочетание продукта и цены означают хорошие результаты.

    Сварной барабан изготовлен из стали с высокой износостойкостью, что увеличивает срок службы смесителей Crown при меньших затратах на техническое обслуживание. Два набора стальных лезвий, вырезанных лазером, обеспечивают плавное, быстрое и более тщательное перемешивание. Новый механизм разгрузки Crowns в стандартной комплектации поставляется с многопозиционным замком барабана для легкой очистки, гибкости и большей производительности. БЕЗОПАСНЫЕ ЦЕПИ СТАНДАРТНЫМИ НА ВСЕХ БЕТОННЫХ СМЕСИТЕЛЯХ CROWN Прочная буксирная штанга Crowns выдвигается или снимается и легко убирается, когда она не используется, для более безопасной работы. Наша недавно переработанная рама обеспечивает повышенную прочность и более надежную поддержку в тех областях, в которых она вам нужна. Включает инновационную резиновую торсионную систему подвески Crowns, обеспечивающую самую плавную буксировку и управление в отрасли. Высокоскоростные конические роликоподшипники входят в стандартную комплектацию всех буксируемых миксеров Crown, что увеличивает срок их службы. В стандартную комплектацию прочного вентилируемого кожуха двигателя входит откидной капот, обеспечивающий легкий доступ к двигателю. Наши ведущие шестерни и зубчатые кольца изготовлены из чугуна, что обеспечивает большую прочность и долговечность.

    анкерных болтов в бетоне | Сакрете

    Бетонные плоские работы или ремонт

    Установка столба — Круглый столб

    Установка стойки — квадратная стойка

    Опоры для столбов и профильные трубы

    Ремонт асфальта — рейтинг DOT

    Плоские работы или ремонт легких бетонов

    Опора столба — круглая стойка, легкий бетон

    Опора столба — квадратная стойка, легкий бетон

    Опоры для столбов и опалубочные трубы, легкий бетон

    Кладка

    Рассчитанные результаты будут отражать, сколько мешков необходимо для блока и кирпича.

    Введите количество кирпичей (8 «x 2» x 4 «) или блоков (8» x 8 «x16») в поле ниже, которое вы планируете использовать для своего проекта. Калькулятор подскажет необходимое количество сумок в зависимости от размера сумок, которые мы несем.

    Этот калькулятор основан на шве из раствора 3/8 дюйма. Все показатели производительности являются приблизительными и не включают поправку на отходы, неровности земляного полотна или любые другие отклонения от размера шва и размеров кирпича и блоков, указанных выше.




    Кладка без строительного раствора

    Ремонт и восстановление бетона




    Результаты изменятся, если форма измерения обновлена.

    Форма измерения
    StandardMetric

    Выбрать калькулятор Смесь бетона и песка Настройка поста — Установка круглого столба — Квадратный столб Заполнение круглого отверстия (для опор столбов) и заполнение трубок формы SakreteПолимерный песок / набор для асфальтоукладчика / Perma SandUS Холодная пластыряВсе погодные условия Black Top PatchMaximizerMaximizer Настройка стойки — Круглый столб Настройка столбца Maximizer — Квадратный столбМаксимизатор заполнения a Пробирки формы Sakrete Form с круглыми отверстиями и заполнением Растворная смесьПоверхностный цемент SandTop’n Bond & Flo-CoatB-1 Leveler

    .
