Коронки для перфоратора — как выбрать и как работать, чтобы не «угробить» коронку. — Bezhelme.ru

Многие сталкивались с проблемой сверления в бетоне или кирпиче отверстий больших диаметров, как правило, свыше 30 мм. Буры, подходящие к обычному перфоратору, бывают максимум 26 мм, так что ими более и не высверлить. Чем же тогда работать, если нужно отверстие, к примеру 50 мм?

Чаще всего необходимость в больших дырах возникает при прокладке сквозь стену труб или когда нужно сделать отверстие под розетку.

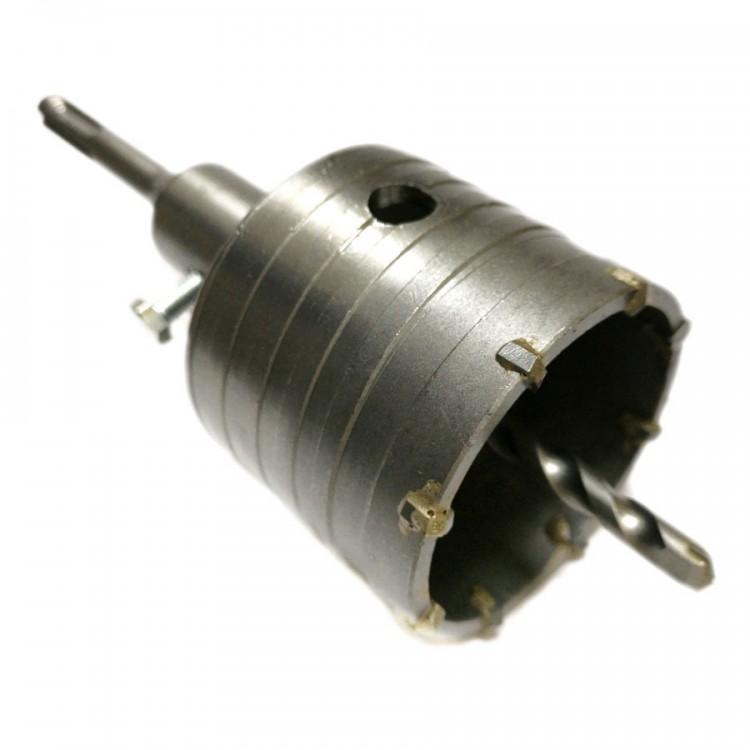

В таких работах нам поможет коронка для перфоратора, основное предназначение которой — проделывать именно большие диаметры отверстий в кирпиче и бетоне.

Коронка изготовлена из металла, по основанию которого мы видим твердосплавные пластинки из победита(твердый сплав ВК8), которыми, собственно, отверстие и сверлится. Коронки бывают разных размеров, все-таки спектр работ очень обширен. Минимальный диаметр — 35 мм и заканчивая очень большими диаметрами 110 и 120 мм.

Чаще всего домашнему мастеру бывает нужно просверлить отверстие для розеток, при монтаже проводки в стену закладываются специальные коробки под провода. Какой размер коронки нужен для розеток? Тут все зависит от размеров коробки, чаще всего используется коронка на 68 мм, чуть реже на 70 и 75 мм.

SDS+ или SDS MAX?

Так как речь у нас идет о коронках для обычного домашнего перфоратора, хвостовик имеет разъем SDS+(плюс). Конечно, когда нужно просверлить очень большое отверстие диаметром 120 мм, требуется перфоратор помощнее, желательно с разъемом SDS Max. Оба вида хвостовиков представлены на фото, тот, который толще (верхний) — это и есть СДС Макс:

Для того, чтобы поставить коронку на такой перфоратор, достаточно будет купить специальный хвостовик с таким же разъемом. Купив его, вы снимаете с коронки стандартный хвостовик SDS+ и ставите другой. Резьба на коронке идет стандартная, поэтому хвостовики можно взаимозаменять.

Методика правильного сверления

Для начала пара важных советов:

Так как коронка состоит из твердосплавных зубьев-напаек, то применение ударной функции НЕДОПУСТИМО! Напайки очень чувствительны к ударам. Так что, если будете пользоваться коронкой — отключите удар!

Далее — твердый сплав очень чувствителен к перегреву, а потому давайте коронке остыть после 1-2 «дырочек». Тем самым вы продлите срок службы инструмента.

Иногда возникает необходимость сделать глубокое отверстие, к примеру, длиной 30 сантиметров и диаметром также большим, от 30-40 мм и выше. Все просто, воспользуйтесь также коронкой, правда придется докупить специальный удлиненный хвостовик, они бывают разной длины, начиная от 300 мм и больше.

Получается такая картина — знакомая нам уже коронка насажена на длинный хвостовик. Сверление происходит следующим образом — как только вы заглубились на всю длину коронки(как правило они идут длиной сантиметров 8), далее выбиваете высверленный бетон и продолжаете сверление. И так до тех пор, пока не возьмете нужную глубину.

Для отверстия глубиной 300 мм придется засверливаться на глубину коронки раз 5-7.

Из брендов для домашних работ вполне можно рекомендовать дешевые варианты, для небольшого ремонта они вполне «потянут». Такие фирмы, как Энкор, Matrix, Fit и другие китайские. Более менее хватает, да и стоят копейки по сравнению с профессиональными типа Hilti или Bosch.

На видео ниже мастер работает Матриксовской коронкой, как он говорит, что она неплоха, но сильно нагревается. Если давать остывать — будет нормуль.

Центровочное сверло

Оно имеет свойство тупиться, поэтому его можно поменять. Тут уже все зависит от хвостовика, смотрите внимательнее, коническое ли сверло или цилиндрическое. Как правило, в стандартной коронке в сборе идет обычное цилиндрическое. Если же вы покупали отдельно удлиненный хвостовик, то там очень вероятно, будет коническое сверло. Так что сначала узнаёте, какое сверло стоит, потом идете в магазин и покупаете с нужным хвостовиком (простое по бетону), диаметр скорее всего будет 8 мм, он встречается чаще всего.

Коронки для подрозетников по бетону: устройство, основные виды, размеры

Один из ключевых моментов при монтаже скрытой проводки – высверливание отверстий под подрозетники. Если с кирпичными стенами и пенобетоном проблем, как правило, не предвидится, то с бетонными стенами могут возникнуть сложности. Существенно упростить решение такой задачи помогут специальные коронки для бетона, при помощи которых высверливаются отверстия для подрозетников. Рассмотрим подробно устройство этого инструмента, его виды, характеристики и размеры.

Как устроена коронка?

Данный вид бурильного инструмента представляет собой насадку для перфоратора или ударной дрели. Внешний вид такой собранной и готовой к бурению конструкции представлен ниже.

Коронка для железобетона, установленная на перфоратор, питающийся от 220 Вольт

Теперь рассмотрим, как устроена буровая насадка, ее основные элементы показаны на рисунке 2.

Рисунок 2. Основные элементы коронки для бетона

Обозначения:

А – патрон, это насадка, на которую крепятся остальные элементы конструкции.
В – центрирующее сверло по бетону, обеспечивает правильную форму отверстия. Данный элемент, как и обычные сверла, со временем «тупятся», поэтому нуждаются в регулярной замене.

С – собственно коронка, как видно на фото, это отрезок трубы, на кромке которой установлены режущие сегменты (отмечены красными кругами). Их изготавливают из специальных твердосплавных материалов, способных резать камень, кирпич и бетон. Коронки могут быть различного размера, они подбираются в зависимости от необходимой ширины отверстия. Насадки для сухого сверления продаются в наборах или по отдельности. Сборка инструмента довольно простая и не вызывает сложностей.

Ассортимент коронок SDS MAX

В качестве привода может использоваться как электрический, так и пневматический инструмент соответствующей мощности, в некоторых случаях используется специальные буровые установки.

Применение бурового инструмента

Последние два вида при монтаже бытовой скрытой проводки на любительском уровне, как правило, не используются.

Обзор и описание основных видов коронок

Для эффективного вырезания отверстий в важно правильно подобрать коронку с учетом материала, в котором будет проводиться бурение. В зависимости от этого выбирается тип коронки, который определяется видом режущей насадки. Для бетонных, каменных и кирпичных перегородок используются следующие кромки:

Алмазные.
Карбидно-вольфрамовые.
Победитовые.

Расскажем подробно о каждом виде.

Алмазные

Особенность такого инструмента заключается в технологии безударного бурения. При таком способе получается более правильная геометрия отверстий, чем при вырезании инструментом с твердосплавными напайками.

Отверстия, пробуренные алмазной коронкой (А) и твердосплавной (В)

Существует две технологии бурения по бетону: «мокрое» и «сухое». Соответственно, для каждого из них применяются различные виды коронок.

Инструмент мокрой резки.

В таких коронках режущая часть представляет алмазные насадки, припаянные к основанию тугоплавким припоем. Если в процессе резки на кромку не будет податься вода для охлаждения, насадка быстро нагреется до пороговой температуры (около 600°С), после чего инструмент выйдет из строя.

Коронки для мокрой резки Hilti Diamond Core

Пришедшую в негодность коронку данного типа, можно восстановить, не смотря на то, что это дорогой процесс, его стоимость будет ниже цены нового инструмента.

Инструмент сухой резки.

При изготовлении коронок, не требующих принудительного охлаждения, режущие насадки свариваются с основанием при помощи лазера. Такой инструмент может быть подвержен более высокой термальной нагрузке, но, к сожалению, при выходе из строя, он не подлежит восстановлению.

Коронки Rubi Foragres для сухой резки бетона

Преимущества и недостатки корончатых фрез с алмазным напылением.

Начнем с несомненных достоинств:

Такой инструмент может справиться даже с железобетоном, то есть, он способен перерезать стальную арматуру.
Низкий уровень шума и отсутствие пыли (при мокрой резке).
Не нарушается структура конструкции, поскольку применяется безударный метод.
Имеется возможность восстановления режущей поверхности (для инструмента мокрой резки).

Основной минус алмазных насадок – высокая стоимость, которая может быть компенсирована возможностью восстановления инструмента. Но это доступно только для корончатых фрез мокрой резки. Для работы с такими коронками требуется специальный бурильный инструмент, покупать который ради сверления десятка-другого отверстий не имеет смысла. Это техника профессионального уровня.

«Сухие» коронки можно использовать с обычным перфоратором, при безударном режиме его работы. Но для этого необходим определенный навык, инструмент довольно хрупок, если возникает вибрация (например, когда проворачивается опорное сверло), могут отломаться режущие насадки. Такая коронка восстановлению не подлежит.

Карбидно-вольфрамовые

Данный тип режущего покрытия позволяет работать кирпичом, бетоном и керамическим материалом (например, кафельной плиткой). Если такая фреза натолкнется на металлические фрагменты, она практически всегда выходит из строя, то есть, для резки железобетона такой инструмент не подходит.

Коронка с карбидно-вольфрамовым покрытием

Победитовые

Это наиболее распространённый тип корончатой фрезы. Основная его особенность заключается в том, что в качестве режущего материала используются зубцы из победита или другого твердого сплава.

Корончатая фреза с твердосплавными вставками и хвостовиком SDS

Для инструмента данного типа предусмотрен ударный метод бурения, то есть он предназначен для использования совместно с перфораторами. Соответственно, хвостовик таких коронок выполнен под патрон SDS (возможны варианты SDS+ и SDS_MAX).

Основное достоинство такого бура – невысокая стоимость. Что касается недостатков, то к ним можно отнести:

Быстрый износ инструмента.
Невозможность восстановления режущих насадок.
Выход из строя при контакте с металлическими фрагментами (арматурой).

Несмотря на большое число недостатков, инструмент с твердосплавными насадками остается востребованным ввиду своей невысокой стоимости.

Размеры подрозетников

В качестве стандарта для «стакана» под внутреннюю розетку или выключатель принят диаметр 68 мм. Естественно, что для резки лучше подбирать корончатую фрезу большего размера, например Ø 70 мм, 72 мм и даже 75 мм. Соответственно, коронка с диаметром 65 мм для этой цели не годится (если пользоваться стандартными подрозетниками).

Стандартные диаметры.

Условно корончатые фрезы принято разделять на четыре размерных группы:

Инструмент малого диаметра. К таковому относятся фрезы Ø4,0 – 12,0 мм. В быту такие насадки практически не используются. Их сфера применения – электро-коммутационные работы повышенной сложности.
Фрезы среднего размера (Ø35,0 – 82,0 мм). Это наиболее востребованная группа, которая используется при строительных и ремонтных работах.
Крупноразмерные коронки (Ø150,0 – 400,0 мм). Данная группа относится к профессиональным инструментам, предназначенным для работы ЖЗБ конструкциями.
Сверхкрупного диаметра (Ø400,0 – 1400,0 мм). Данный тип корончатых фрез относится к промышленным инструментам.

Обратим внимание, что для использования фрез третьей и четвертой группы понадобятся специальные буровые установки.

Какие токарные инструменты можно использовать с головками?




Магазин розеток


		Существует множество различных типов токарных инструментов, каждый из которых имеет свои преимущества и недостатки, которые делают их более или менее подходящими для определенных работ. Хотя для использования с головками доступно множество разновидностей, их можно разделить на две группы: ручные и механические токарные инструменты.

		Ручные токарные инструменты


		Внимание! смазка для локтя иногда может быть в дефиците.

		Ключи с трещоткой Ключ с храповым механизмом (часто называемый просто трещоткой) является наиболее распространенным типом токарного инструмента, используемого с головками. Трещотка имеет квадратный хвостовик с подпружиненным шарикоподшипником для крепления к гнезду. Шариковый подшипник помогает зафиксировать гнездо на квадратном приводе, располагаясь в боковом отверстии отвертки. Реверсивный храповой механизм поворачивает головку только в одном направлении, в то время как рукоятка храповика может двигаться назад в другом направлении, не поворачивая головку.

		Рычаг или переключатель, обычно на головке храповика, позволяют изменить направление вращения гнезда. Это означает, что рукоятке храповика не нужно поворачивать полный круг, чтобы повернуть головку. Храповик можно использовать для быстрого поворота головки в ограниченном пространстве, где рукояткой токарного инструмента можно добиться лишь небольшого движения.

		Динамометрические ключи Динамометрический ключ представляет собой храповик, который можно настроить так, чтобы прикладывать к крепежному элементу только определенный крутящий момент. Это предотвращает чрезмерное затягивание крепежа (что требуется в некоторых ситуациях), скругление головок крепежа и сдирание резьбы. Его также можно использовать для обеспечения того, чтобы застежка была достаточно затянута, чтобы безопасно удерживать объект на месте.

		Величину прилагаемого крутящего момента обычно можно отрегулировать по шкале на рукоятке. Когда желаемый крутящий момент будет достигнут, динамометрический ключ «щелкнет» и не будет прикладывать крутящий момент к гнезду или крепежу, информируя пользователя о том, что указанный крутящий момент достигнут.

		Скользящие Т-образные стержни Скользящие Т-образные стержни — это простые токарные инструменты с квадратным хвостовиком для крепления к гнезду. Подпружиненный шарикоподшипник на одной стороне приводной головки помогает удерживать гнездо на квадратном приводе, располагаясь в боковом отверстии приводного гнезда.

		Скользящий Т-образный стержень имеет прямой стержень (стержень Томми), который позволяет поворачивать гнездо двумя руками, по одной с каждой стороны стержня, когда он расположен по центру.

		Или стержень можно полностью сдвинуть в одну сторону, чтобы усилить рычаг и усилить крутящий момент на гнезде. Скользящий стержень можно перемещать с одной стороны на другую, если есть какие-либо препятствия, мешающие вам полностью повернуть его по одному полному кругу. Скользящие Т-образные стержни доступны с размерами ¼”, ⅜”, ½”, ¾” и 1″ диски.

		Скоростные скобы Они часто упоминаются под несколькими другими названиями, в том числе: скоростные рукоятки, кривошипные рукоятки и скоростные ключи. Как и все инструменты для токарной обработки торцевых головок, скоростная скоба имеет квадратный хвостовик с подпружиненным шарикоподшипником, который помогает удерживать головку надежно прикрепленной к четырехгранному хвостовику, вставляясь в боковое отверстие гнезда. Рукоятка на конце свободно вращается вокруг вала скоростного раскоса.

		Это позволяет вращать распорку очень быстро, экономя время и силы. Тем не менее, скоростная скоба имеет несколько недостатков. Он длинный и поэтому требует достаточно места, чтобы поместиться и повернуться. Кроме того, он не может прикладывать очень большой крутящий момент, поэтому может потребоваться другой токарный инструмент для первоначального ослабления крепежа.

		Скобы раньше часто использовались в авторемонтных мастерских, но теперь они используются реже из-за более широкого использования ударных гайковертов.

		Ручки спиннера Ручка спиннера похожа на отвертку, но с квадратной отверткой, в которую можно вставить гнездо. Подпружиненный шарикоподшипник крепит гнездо к квадратному отвертке. Рукоятки Spinner используются в основном с небольшими головками, поскольку они позволяют быстро поворачивать головку, но не могут прикладывать большой крутящий момент.

		Некоторые рукоятки спиннеров имеют квадратное гнездо в верхней части рукоятки, позволяющее прикрепить храповик. Эта функция означает, что к этому креплению можно приложить больший крутящий момент из-за увеличенного рычага, обеспечиваемого храповой рукояткой.

		Вы можете использовать вращающуюся рукоятку, чтобы быстро зажать гайку или болт, а затем подключить храповик, чтобы приложить больший крутящий момент, чтобы затянуть его.

	Ручки Spinner	часто используются при сборке и ремонте электронного оборудования, и те, которые предназначены для этого использования, будут продаваться как безопасные для электростатического разряда. Это расшифровывается как электростатический разряд. Ручки спиннеров, защищенные от электростатического разряда, не выделяют электростатическую энергию, которая может повредить электронное оборудование. Ручки Spinner доступны с размерами привода ¼”, ⅜” и ½”.

		Силовые стержни Силовые стержни также называются ломающими стержнями, потому что они изначально использовались для разрушения заклинивших гаек или болтов с целью их удаления. Они могут иметь длину от 230 мм (9 дюймов) до более 600 мм (24 дюйма) и иметь соединение сразу за приводным квадратом, которое позволяет стержню шарнирно сочленяться.

		После первоначального ослабления гайки или болта соединение позволяет выпрямить стержень, чтобы гайку можно было вращать быстрее. Силовые стержни раньше часто использовались в авторемонтных мастерских, но теперь они используются реже из-за более широкого использования вместо них мощных ударных инструментов.

		Токарные инструменты с электроприводом
		Токарные инструменты с электроприводом могут создавать больший крутящий момент и затягивать или ослаблять крепеж быстрее, чем ручные, но они дороже, часто тяжелее и иногда могут быть слишком большими для использования в определенных областях. Токарные инструменты с электроприводом следует использовать только с головками или насадки для отверток, предназначенные для использования с электроинструментами, например, ударные головки.

		Электрические дрели Электрические дрели могут работать как от аккумулятора (беспроводные), так и от сети (240 В или 110 В). Для их соединения с головкой или битой отвертки обычно требуется использовать либо держатель биты отвертки, либо переходник с шестигранной на квадратную головку, который необходимо закрепить в патроне дрели. Затем торцевая головка или бита отвертки закрепляются на держателе бит или адаптере. Сверла позволяют головкам и насадкам очень быстро проворачивать крепеж, но имеют некоторые недостатки:

		Одним из этих недостатков является то, что сверла могут быть тяжелыми и неудобными для использования в ограниченном пространстве. Кроме того, если муфта не установлена низко на дрели, она может отскочить после затягивания крепежа, и, если муфта установлена слишком низко, она может не обеспечить достаточный крутящий момент для правильной затяжки крепежа. По этим причинам электрические ударные отвертки обычно предпочтительнее использовать с розетками в наши дни.

		Электрические ударные гайковерты Как и электрическая дрель, электрический ударный гайковерт может работать как от аккумулятора, так и от сети. Электрические ударные гайковерты внешне очень похожи на электрические дрели, но часто они немного меньше, несмотря на то, что на самом деле они обеспечивают больший крутящий момент за счет использования ударного механизма.

		У них есть приводной квадрат для использования с ударными головками. Силы крутящего момента и вибрация, создаваемые ударным механизмом, означают, что с этим типом токарного инструмента следует использовать только специально разработанные ударные головки или биты для отверток.

		Электрические отвертки Электрические отвертки — самые маленькие и легкие из токарных инструментов с электроприводом, их вес составляет всего 400 г. Небольшой вес и компактные размеры делают их удобными для работы в ограниченном пространстве. Электрические отвертки имеют либо магнитный, либо быстросъемный держатель бит.

		Однако, если вы хотите использовать электрическую отвертку с головкой, вам понадобится переходник с шестигранной на квадратную головку. Из-за небольшого размера и ограниченной мощности электрические отвертки не способны передавать большой крутящий момент на крепеж в по сравнению с другими токарными инструментами.

		Пневматические ударные гайковерты Пневматические ударные гайковерты работают на сжатом воздухе, поэтому для работы требуется воздушный компрессор. Поскольку электродвигатели больше пневматических, пневматические ударные гайковерты можно сделать меньше электрических. Пневматические ударные гайковерты часто более мощные, чем электрические.

		Пневматические ударные гайковерты в основном используются для ослабления или очень тугой затяжки крепежных деталей. Они не подходят для затягивания крепежных изделий, которые могут потребовать большего контроля, поскольку они могут легко скруглить головки крепежных изделий и сорвать резьбу из-за создаваемого ими крутящего момента. Пневматические ударные гайковерты обычно используются в гаражах для ремонта и обслуживания автомобилей.

		Гидравлические ударные гайковерты Гидравлические ударные гайковерты на сегодняшний день являются самой крупной и мощной формой токарного инструмента. Для их питания требуется гидравлический компрессор.

		Они способны развивать больший крутящий момент, чем любой другой ударный гайковерт, но из-за своей стоимости они используются почти исключительно в тяжелой промышленности и считаются специальными инструментами. Помните, что разные типы сокетов подходят для разных задач.

		Какие токарные инструменты чаще всего используются с головками?
		Трещотки являются наиболее распространенным токарным инструментом, используемым с головками, поскольку они относительно дешевы, не требуют дополнительного источника питания и часто поставляются с самим набором головок. Если вы ищете новый набор сокетов, ознакомьтесь с нашим обзором лучших наборов сокетов.
