Конструкция сип панелей: Технология SIP — канадская технология строительства домов

Производство Сип-панелей

СИП-панель или SIP (от англ. Structural Insulated Panel- структурная изоляционная панель) – это эффективная строительная система, применяемая при строительстве домов по Канадской технологии. Конструкция СИП представляет собой сэндвич из плит ОСП (OSB) снаружи и пенополистирол внутри.

СИП-панели обладают исключительными характеристиками теплоизоляции. Главным доказательством эффективности СИП-панелей является международная научная станция «Амундсен Скотт» в самом холодном месте на планете – Южном Полюсе.

Строения из СИП-панелей сохраняют тепло зимой, а прохладу – летом, поэтому проживание в таком доме будет комфортным в любое время года.

Наша компания производит панели только из проверенных и качественных материалов. Верхним и нижним слоем панели служат плиты OSB-3 (12мм) – производство «Калевала», между ними слой пенополистирола ПСБ-С-25Ф (100, 150, 200 мм) – производство НовоПласт.

• Невысокая стоимость материалов, из которых изготавливается СИП-панели и ее конструкция, которая обеспечивает высокую прочность и хорошую теплоизоляцию.

• Сип-панели очень легкие, общий вес дома существенно меньше в сравнении с кирпичным, бетонным и даже деревянным. Для монтажа используются «легкие» мелкозаглубленные типы фундаментов (ленточный, свайно-ростверковый, винтовой). Это позволяет в разы снизить затраты на возведение фундамента.
•  Детали дома максимально подготовлены к монтажу, сборка конструкций дома происходит достаточно быстро. Это существенно снижает стоимость монтажа «коробки» дома.
•  Крыша и стены дома обладают прекрасными теплоизолирующими свойствами, и не требуют дополнительных работ по утеплению. Кроме того потребуются менее мощные и дорогостоящие системы отопления и кондиционирования.
•  Сип технология позволяет значительно сэкономить на отделочных работах, так как стены после монтажа не требуют дополнительного выравнивания. Конструкции из СИП-панелей не дают усадки, поэтому отделочные работы можно начинать сразу после монтажа коробки.


     Экономичность в эксплуатации

Практика показывает, что за счет прочности и устойчивости СИП-панелей к внешним воздействиям, затраты на обслуживание и текущий ремонт Канадских домов, одни из самых низких  по отрасли. Кроме того, благодаря высоким теплоизоляционным свойствам СИП-панелей, общие теплопотери дома собранного по Сип технологии  незначительны. Это позволяет устанавливать менее мощное обогревательное оборудование и экономить на энергоресурсах. Если для обогрева 10 м2 дома построенного из дерева, кирпича или газобетона требуется порядка 1 кВт энергии, то для обогрева канадского дома понадобиться в 5 раз меньше. На практике получается, что владельцы СИП-домов платят за отопление и кондиционирование в 4-8 раз меньше, чем владельцы «традиционных» домов.

Известно, что обогрев с помощью газа дешевле, чем обогрев с помощью электричества. Но за счет более низких энергозатрат на обогрев дома собранного по Сип технологии, электрическое отопление становится вполне оправданным. И особенно актуальным такое решение становится, если к вашему участку не подведен газ.

 Быстрые сроки строительства

Обычно процесс строительства Канадских домов происходит по следующей схеме. Создается проект дома и рабочие чертежи, затем чертежи передаются в производственный цех для раскроя СИП-панелей, после чего готовый домокомплект доставляется на стройплощадку и монтируется на заранее подготовленный фундамент.

Вес 1 м2 панели составляет около 20 кг, поэтому дома можно монтировать без применения грузоподъемных кранов. В этом случае бригада из 3-4 человек соберет дом площадью 120–150 м2 всего за 15-20 дней. При использовании грузоподъемной техники монтаж можно сократить до 5-7 дней. Далее идет монтаж инженерных систем и отделка. Общее время с момента утверждения проекта до сдачи дома «под ключ» составляет от 2 до 3 месяцев.

 Дома построенные из СИП-панелей, имеют великолепные теплоизоляционные свойства. Зимой, даже в сильные морозы, в таком доме тепло, а в летнюю жару – прохладно. Такой дом хорошо сохраняет тепло. В зимнее время, при выключении отопления, температура в помещении понижается всего на 2-3 градуса в сутки. Затраты на отопление канадского дома в 3-8 раз ниже чем для обычного дома из кирпича, газобетона или дерева.

Стены из СИП-панелей обладают высокой влагостойкостью, поэтому без отопления дом не промерзает, а низкая теплоемкость стен позволяет быстро протопить дом. В мороз, при температуре -15… -20 °С, помещение прогреется за 2-3 часа.  Это особенно удобно для тех, кто предпочитает зимой жить в городе, а по выходным отдыхать в загородном доме.

     Богатство архитектурных решений

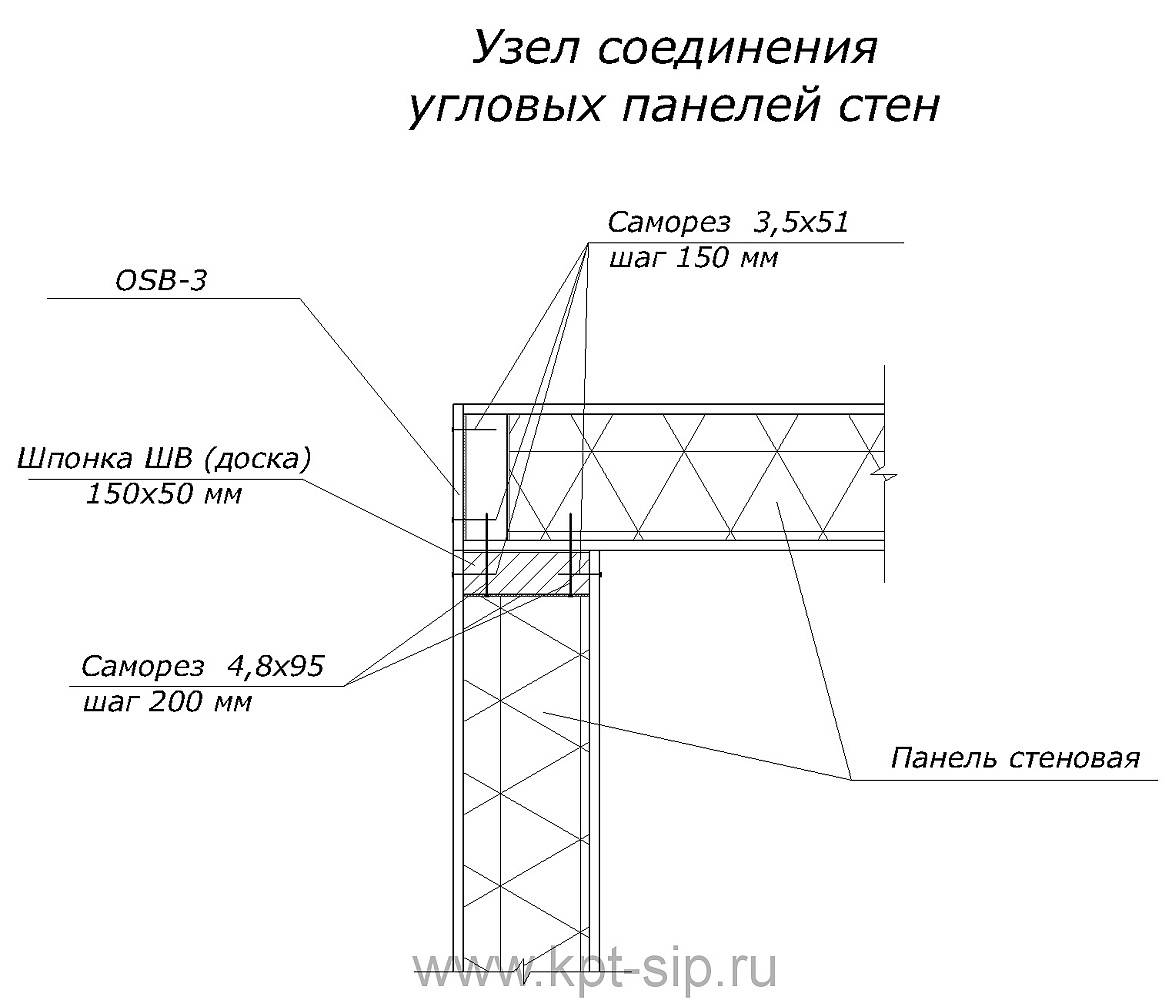

  Все элементы конструкции домов, сделанных из СИП-панелей, надежно соединяются друг с другом и создают единую прочную структуру. В силу этой особенности канадских домов привычное деление стен на несущие и перегородки теряет свое значение. При проектировании таких домов вы не ограничены расположением несущих стен и длинной пролетов. Стены можно располагать так, как потребуется, что дает широкий простор для творчества. Применение SIP технологии позволяет воплощать в жизнь нешаблонные архитектурные решения, создавая легкий, современный облик Вашего дома и комфортную внутреннюю планировку.

Кроме того для внешней и внутренней отделки домов из СИП-панелей можно использовать широкий перечень материалов. Вы можете выбрать любой профиль крыши и использовать разнообразные кровельные покрытия. Все это позволяет создать неповторимый образ Вашего дома.

       Экологичность

СИП-панели состоят из материалов, удовлетворяющих самым высоким требованиям экологической безопасности. Плита  OSB  на 90% состоит из древесной стружки, остальные 10% — натуральные смолы, наполнители и отвердители, синтетический воск и соль борной кислоты, которая усиливает защитные свойства OSB.

     Всесезонность строительства

Все работы при строительстве канадского дома, кроме возведения фундамента, проводятся с  использованием «сухих» технологий.  Поэтому после возведения фундамента, остальные работы по монтажу дома можно проводить при температурах ниже нуля. Из-за общего малого веса домов из СИП-панелей их можно устанавливать на винтовой фундамент, который можно монтировать в зимнее время.

     Долговечность

Срок эксплуатации домов, построенных по Сип технологии, подтвержден на практике и составляет более 50 лет, расчетный срок службы дома не менее 100 лет. Сип-панели очень долговечны. Пенополистирол, который служит утеплителем, не разрушается и не деформируется под воздействием погодных условий с течением времени. А OSB-плиты пропитаны водоотталкивающим раствором, который полностью предотвращает впитывание влаги. При качественном склеивании панель не расслаивается и не деформируется со временем. Для индивидуального дома срок эксплуатации в 80-100 лет, вполне достаточный срок потому, что любой дом через 30-35 лет, как правило, требует реконструкции.

   Огнестойкость

Дома, построенные по Сип технологии, обладают третьей степенью огнестойкости, которая обеспечивает сдерживание огня на протяжении одного часа. СИП-панели обладают свойством самозатухания благодаря входящему в их состав антипирену. Герметичность дома и плотные стыки панелей препятствуют задымлению помещений и распространению огня. При горении Сип-панели выделяют в 7 раз меньше тепловой энергии, чем древесина, и выделяют на порядок меньше отравляющих веществ, что снижает опасность удушья в случае нахождения внутри дома.

     Прочность

Сип-панели обладают высокой механической прочностью. В вертикальном положении  (стены дома) панель выдерживает нагрузку более 11 тонн на погонный метр, а в горизонтальном положении (перекрытия) равномерно распределенное давление более 1 тонны на квадратный метр. Дома, построенные из СИП-панелей и имеющие внутренний деревянный каркас, способны выдержать ураганные ветры и землетрясения до 9 баллов. Они рекомендованы для строительства в сейсмоопасных зонах. Дома, построенные по SIP технологии, обладают монолитной конструкцией и хорошо выдерживают поперечные ветровые нагрузки.

Производство СИП-панелей: от выбора материалов до финишной отделки

Структурная изоляционная панель — SIP-панель — трехслойный строительный элемент, который применяют для возведения малоэтажных домов. В отличие от сэндвич-панелей, которые не способны выдержать конструкционную нагрузку, SIP-композиты обладают несущей способностью, прочностью к изгибам. Материал появился в 1940-ых годах в западных странах, где популярно строительство частных экодомов, коттеджей. В статье — преимущества и недостатки, технология и оборудование для производства СИП-панелей.

Плюсы и минусы SIP-панелей

С помощью СИП-панелей возводят несущие стены зданий и жилых помещений. Если посмотреть на разрез, можно убедиться в механической прочности материала, которую обеспечивают 3 слоя: два слоя дерево-стружечных плит и утеплитель между ними. Листы панелей производят из качественной прессованной древесины — щепки толщиной от 0,5 см, которые отличаются прочностью от стружек деревоотходов. В качестве твердого утеплителя используют пенополиуретан, пенополистирол, базальтовую вату и другие рулонные аналоги.

Огнестойкость СИП-панелей как строительных конструкций и предельные параметры горючести материалов изготовления регламентируют ГОСТ 30247. 0–94, ГОСТ 26816–2016, ГОСТ 9573–2012 и другие. Рассмотрим элементы SIP-композитов и характеристики их пожаробезопасности:

• цементно-стружечная плита — группа горючести Г1;
• стекломагниевый лист — негорючий материал;
• экструдированный пенопласт и полистирол — группа горючести от Г3 до Г4 в зависимости от состава;
• ППУ — группа горючести от Г1 до Г4 в зависимости от состава;
• минеральная вата низкой плотности — негорючий материал.

Преимущества	Недостатки
✅Энергоэффективность. 12 см панели по теплоизоляции способны заменить 2 м кирпичной кладки.	❌Необходимость вентиляции. Недостаточная вентиляция в доме может привести к «парниковому» эффекту, дефициту кислорода в помещении, образованию плесени, спор грибка.
✅Прочность к изгибам, механическим нагрузкам. SIP-панели сейсмоустойчивы, выполняют роль каркаса дома, который смонтирован в монолитную конструкцию. Предельная продольная нагрузка — до 10 т, поперечная — до 2 т.	❌Необходимость внешней отделки. Внешнюю отделку осуществляют после установки SIP-панелей, чтобы древесина не набрала влагу, не начала гнить в области швов и торцов. Нельзя пренебрегать сыростью и проводить монтаж конструкции в дождливо-сырую погоду.
✅Устойчивость к перепадам температур. Поверхность выдерживает температуру от −30 °С до +80 °С.
✅Гигиеничность. Внутри панелей не «гнездятся» насекомые, грызуны. Например, OSB-панели пропитаны смолами, которые мыши не смогут прогрызть.
✅Огнеустойчивость. Конструкция относится к классу огнестойкости REI 60 — способна противостоять открытому пламени в течение 60 минут. Обработка антипиренами предотвращает распространение огня, повышает начальную пожаростойкость в 7 раз.
✅Экологичность. СИП-панели обладают безопасным составом — материалы безвредны для здоровья, дыхательных путей.
✅Звукоизоляция. Утеплители внутри панелей хорошо поглощают шум.

Вывод. С помощью СИП-панелей можно возвести дом или постройку в сжатые сроки: материал обладает легким весом, удобный в работе, морозоустойчивый. SIP-композиты возводят на ленточных, столбчатых или свайных основаниях в зависимости от почвы участка и наличия грунтовых вод.

Срок эксплуатации СИП-панелей — от 50 лет. На целостность конструкции могут негативно повлиять 3 фактора: влажность климата, низкое качество панелей и непрочная отделка фасада.

Технология производства СИП-панелей

Для производства СИП-панелей применяют листы OSB групп II, III, IV в соответствии с нормативами Европейского стандарта EN-300-OSB.

Отличие материалов — в прочностных характеристиках и сфере применения:

• OSB II — для внутренних стен и перегородок;
• OSB III — для внутренних и наружных стен в сухой и влажной среде;
• OSB IV — для несущих конструкций помещений и зданий.

Технология изготовления СИП-панелей включает 5 этапов:

1. OSB-лист очищают от пыли и наносят тонкий слой полиуретанового клея. «Химтраст ПУ-Клей для сэндвич-панелей (1К)» подходит для склеивания OSB, ДСП, бетонных, алюминиевых поверхностей с ППУ, пенопластом, пенополистиролом, пеностеклом, минеральной, базальтовой ватой. Теоретический расход — 100–300 г на 1 м² в зависимости от поверхности материала и способа нанесения: ракелем, кистью, валковой машиной, шпателем.
2. Поверхность клея обрабатывают водой с пульверизатора, фиксируют поверх слой утеплителя: ППУ, пенополистирол, базальтовая и минеральная вата.
3. На утеплитель наносят клей, орошают водой и укладывают второй лист OSB.
4. Заготовку отправляют под пресс, где выдерживают материалы в течение 20–25 минут.
5. После прессования при необходимости цельную панель разрезают на детали дисковой пилой. Перед отправкой клиенту выдерживают на складе 24 часа до полной полимеризации клея.

Состав полимерного клея быстро схватывается — прерывать процесс сборки СИП-панелей нельзя. Смотрите видео о том, как определить параметры однокомпонентного клея на примере «Химтраст ПУ-Клей для сэндвич-панелей (1К)». Рассказали и продемонстрировали, как быстро проверить вязкость, жизнеспособность.

Клей для производства СИП-панелей вы можете заказать в интернет-магазине «Химтраст».

Действует накопительная система скидок по тоннажу и количеству заказов. Возможна поставка тестовых партий для проверки качества продукции. Доставка по всей России и СНГ.

Программное обеспечение BIM для проектирования деревянных каркасных стен, полов и крыш с использованием SIP-панелей – Программное обеспечение BIM и Autodesk Revit Apps T4R (Tools for Revit) как стены, полы и крыши — быстро и легко благодаря полному обновлению проекта в режиме реального времени в Autodesk® Revit®. Кроме того, программное обеспечение генерирует виды с автоматическими размерами панелей или сегментов, а также точные спецификации и рабочие чертежи. Таким образом обеспечивается качественное производство и точная сборка на месте.

      Совместимость с Autodesk® Revit® 2023, 2022, 2021

Наше решение SIPS для деревянного каркаса позволяет взять стену, пол или крышу и разделить их по мере необходимости для последующего создания SIP-панелей. Изолированная пенопластовая сердцевина, зажатая между OSB (или другой обшивкой), создается в Revit как детали. Для крыш можно взять любую архитектурную форму и мгновенно разделить либо выбранную сторону, либо всю крышу по граням (скатам), которые затем можно обрамлять и обшивать панелями. Точно так же пол можно разделить в соответствии с его несущей конструкцией, обрамить, а затем обшить панелями. Шпильки и пластины просто нужно распределить по стенам, а затем вы можете разделить части, чтобы получить SIP-панели.

Распределите соединители, вырезы, опоры и другие детали на основе предопределенных правил или типов соединений. Все каркасы с SIP-деталями, а также расположение элементов и деталей каркаса могут быть изменены и обновлены в соответствии с этапом разработки проекта и требуемым уровнем детализации. Функциональность динамического обновления может вносить изменения во все кадры с SIP одного типа одновременно.

Легко отмечайте элементы каркаса стен, пола и крыши в проекте на основе их свойств и расположения в слое. Автоматически создавайте информацию о производстве со всеми требуемыми видами, спецификациями и чертежами для каждой стены, пола и панели крыши.

МОЩНЫЕ ФУНКЦИИ

Wall+

Автоматизируйте каркас деревянных стен в проектах Revit® с помощью Wood Framing Wall+. Надежный, гибкий и простой в использовании, он помогает вам сделать оптимальный выбор, работать намного быстрее и избегать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и возведения сегментов стены.

• Создайте детализированный многослойный деревянный каркас стены для своей модели Revit в одно мгновение, используя полностью настраиваемые правила и шаблоны.
• Каркасные многоэтажные дома в 10 раз быстрее , чем при использовании стандартного интерфейса Revit.
• Контрольная шпилька, вырубка, перемычка, блокировка, размещение распорок, различные проемы, конфигурация сложных Г- или Т-образных соединений, детали, расположение сервисных отверстий и многое другое.
• Автоматические гвоздезабиватели, сайдинг и крепления.
• Создайте все элементов бревенчатого дома , пронумеруйте, сгруппируйте и упакуйте их автоматически.
• Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые вы хотите изменить.
• Найти структурные и инженерные конфликты; вырезают и обрамляют проемы по заданным правилам.
• Генерация рабочих чертежей и списков вырезов одним щелчком мыши; получать взлеты и просмотры в реальном времени, автоматическую сортировку, определение размеров.
• Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
• Дополнительный экспорт на любые станки с ЧПУ и производственные линии CAD/CAM, такие как Weinmann, Randek, Hundegger, Spida, EasyFrame и т. д.

Smart Walls

Мощное дополнение для управления стенами в Revit®, позволяющее быстро разбирать слои на разные типы стен, полностью контролировать стыки и расстояния между зазорами, разделять стены на отдельные панели с заданными настройками, вставлять точки гравитации и управлять информацией с помощью функции экспорта в Excel.

• Управление информацией обо всех стенах в вашем проекте.
• Экспорт отфильтрованной, сгруппированной или выбранной информации (параметры стены) в Excel.
• Разделите слои стен на отдельные типы стен в соответствии с заданной пользователем конфигурацией.
• Полный контроль стыков и зазоров между стенами.
• Вставка точек гравитации.
• Добавьте дополнительную информацию о реальной ориентации стены, высоте или координатах.
• Разделение стен в определенных местах с помощью линий сетки, проемов или других стен.
• Автоматическое разделение стен по заданному размеру панели.

Этаж+

Автоматизируйте каркасы полов в проектах Revit® с помощью мощного, гибкого и простого в использовании решения Wood Framing Floor+. Это помогает вам принимать более обоснованные решения, работать намного быстрее и избегать ошибок на каждом этапе BIM — от проектирования и документации до изготовления сегментов и строительства.

• Автоматическое создание подробного многослойного каркаса пола для вашей модели Revit с использованием предопределенных или пользовательских правил и шаблонов.
• Каркасные многоэтажные дома в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
• Простота управления несущей конструкцией, включая рейки и настил; распределить детали, служебные отверстия и прочее.
• Автоматизация раскладки обшивки.
• Свободно пересматривайте свою модель Revit, легко выбирая элементы и свойства, которые хотите изменить.
• Поиск структурных и инженерных коллизий; вырезать и обрамлять проемы в соответствии с заранее определенными правилами.
• Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные рамы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
• Простая подготовка рабочих чертежей и списков вырезов со всеми необходимыми видами, где элементы измеряются, сортируются, маркируются, планируются и рассчитываются по массе.
• Дополнительный экспорт на любые станки с ЧПУ и производственные линии CAD/CAM, такие как Weinmann, Randek, Hundegger, Spida, EasyFrame и т. д. . Программное обеспечение Floor Panel Layout рисует символические линии для обозначения будущих панелей в соответствии с заранее заданными правилами. Затем он создает настоящие напольные панели Revit®.
  • Планирование компоновки панелей включает функции для лучшего понимания того, как будет разделен пол. Пользователи могут контролировать каждую линию разделения и автоматизировать процесс разделения по предустановленным правилам.
  • С самого начала спроектированный архитектором этаж может быть разделен на грубые перегородки или области. Области можно создавать автоматически, используя ребра и опоры пола (разделительные линии), а также общие или системные проемы с предопределенными расстояниями.
  • Области можно разделить на панели с заранее заданным интервалом.
  • Панели можно выравнивать, изменять по выбранной грани пола и дополнительно разделять.
  • Различные автоматические функции разделения облегчают этот процесс: пользователи могут разделить панели пополам, по максимальному промежутку, посередине до обоих концов, посередине и до обоих концов, от первого выбранного или от обоих концов.
  • Выбранные регионы или панели могут быть объединены, если это необходимо.
  • Создает отдельные панели для выбранной грани пола или для всего этажа.
  • Эти целые панели пола могут быть позже перемещены в новую фазу через ее свойства для лучшей фильтрации и планирования.

  Truss+

  Мгновенно создавайте системы деревянных ферм с помощью аналитических линий и автоматически создавайте рабочие чертежи в соответствии с вашими стандартами. Функции универсальны, параметры легко контролировать, а изменения происходят в режиме реального времени.

  • Создавайте полные ферменные системы за один раз с помощью настраиваемой трехмерной сетки (избегая ограниченного и трудоемкого характера стандартной вставки семейства ферм Revit).
  • Простая оценка вариантов, таких как каркас из деревянных ферм, с экономической, структурной или системной точки зрения для принятия наилучших решений.
  • Создавайте новые параметрические семейства ферм уникальной формы на основе линий модели и крыш для немедленного использования в своих проектах.
  • Свободно пересматривайте свою модель Revit; обновление и адаптация стропильных систем.
  • Получение съемок и видов в реальном времени, автоматическое создание рабочих чертежей и списков вырезов, а также простой экспорт на станки с ЧПУ.

  Компоновка панелей крыши

  Легко планируйте панели крыши и разделяйте их на сегменты для изготовления на заводе, которые затем можно использовать в процессе изготовления каркаса крыши.

  • Функции планирования компоновки панелей позволяют лучше понять, как будет разделена крыша. Пользователи могут контролировать каждую линию разделения и могут предопределять правила для автоматизации процесса разделения.
  • Первоначально архитектурную крышу можно разделить на грубые перегородки – области. Области могут создаваться автоматически на основе концов конька крыши и нижних концов ендовных стропил, а также окон и общих или системных проемов с заданными расстояниями.
  • Области могут быть разделены на панели с использованием заданного интервала.
  • Панели можно выравнивать и модифицировать для отдельной стороны или области крыши, а также дополнительно разделять.
  • Различные автоматические функции разделения позволяют легко получить нужный результат. Панели можно разделить пополам, по максимальному расстоянию, от середины к обоим концам, посередине и к обоим концам, от изначально выбранного конца или от обоих концов.
  • Выбранные регионы или панели при необходимости могут быть объединены.
  • Создает отдельные панели для выбранной стороны крыши или для всей крыши.
  • Полные панели крыши можно позже перевести на новую фазу с помощью их свойств для лучшей фильтрации и планирования.

  Roof+

  Автоматизированное создание сборных деревянных каркасных и стропильных конструкций для крыш в моделях Revit®. Мощные функции упрощают создание кровельных балок, реек, ендов, кровельных досок и многого другого. Программное обеспечение автоматизирует рабочие чертежи, включая сортировку, маркировку, определение размеров и планирование всех рам.

  • Создайте собственные правила и шаблоны и используйте их для создания подробных многослойных деревянных каркасов крыш в модели Revit.
  • Создание крупногабаритных крыш в 10 раз быстрее, чем при использовании обычных функций Revit.
  • Контрольные балки, краевые балки, вырубка, перемычка, блокировка и установка раскосов.
  • Сконфигурируйте проемы, детали, положения сервисных отверстий и многое другое.
  • Автоматическое распределение обрешетки, вторичной рамы и кровли.
  • Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые хотите изменить.
  • Создание рабочих чертежей и списков вырезов одним щелчком мыши. Получайте взлеты и представления в режиме реального времени, а также автоматическую сортировку и определение размеров.
  • Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD/CAM, например, Weinmann, Randek, Hundegger, Spida, EasyFrame и т. д. ® модель, в которой воздуховоды, трубы, кабельные лотки и кабелепроводы пересекаются со стенами, полами, крышами, потолками, балками и колоннами. Решение BIM Cut Opening создает проемы со специальными удерживающими деталями для несущих балок.
    • Добавьте проемы с предопределенными размерами в соответствии с размерами элементов, категориями и классификациями систем на основе линии MEP.
    • Автоматически соединять проемы с предопределенными конфигурациями.
    • Автоматически вставляйте противопожарные заслонки там, где воздуховоды соприкасаются со стенами, полами, потолками или крышами с классом огнестойкости.
    • Автоматически вставляйте структурные проемы для отдельных архитектурных и структурных моделей.
    • Улучшение работы команды BIM и результатов для интегрированной реализации проекта (IPD).

    Метка сортировки

    Перенумеруйте элементы Revit® по своему усмотрению, найдите и перенумеруйте сетки, определите направление и ориентацию поворота (и добавьте их в качестве свойств), пересчитайте общие координаты и многое другое.

    • Обнаруживает геометрию сетки и перенумеровывает ее после любых изменений в проекте.
    • Перенумерация любых элементов Revit (двери, окна, балки, колонны, трубы и т. д.) различными способами.
    • Записывает направление открывания дверей в свойства двери.
    • Записывает ориентацию отражения/зеркального отражения для выбранных элементов.
    • Создает новые общие параметры, пересчитывает общие координаты X, Y, Z.
    • Возможность сохранения настроек нумерации под отдельным именем.
    • Возможность сортировки элементов по возрастанию/убыванию и многое другое.

    Смарт-сборки

    Создавайте виды стен, полов, крыш с автоматическими размерами и размещайте их на листах.

    • Автоматическое добавление всех размещенных элементов в сборку.
    • Используйте различные шаблоны для автоматического создания видов и размещения их на шаблоне листа.
    • Автоматическое создание расписаний на основе шаблонов расписаний.
    • Создание размеров на основе правил с примечаниями в выбранных видах.
    • Создание нескольких сборок с заданными конфигурациями одним щелчком мыши.
    • Простая проверка, обновление, редактирование, изменение размеров выбранных сборок.
    • Обновление сборок на основе изменений проекта.
    • Выбрать/найти/изолировать первичные и вторичные сборки.
    • Поиск изменений в сборках из-за новых размещенных деталей.
    • Вставка деталей/вырезов на всех однотипных сборках одним щелчком мыши.

    Smart Connections

    Вставьте цементные трубы, закладные пластины, анкерные болты, подъемные болты и вырезы на любой поверхности балок и стен.

    • Распределение деталей и пустот на любых поверхностях элементов по правилам.
    • Простая вставка точечных и линейных деталей.
    • Данные главного элемента можно считывать и использовать для автоматического изменения семейств деталей.
    • Легко поворачивайте/переворачивайте детали в окне конфигурации, чтобы получить желаемый результат.
    • Проверьте, имеет ли основной элемент достаточно твердого тела для вставки детали.
    • Детали вставки в соответствии с точкой притяжения.
    • Вставка деталей в точках пересечения других элементов Revit.
    • Быстрая модификация и обновление вставленных деталей.
    • Автоматически вставлять сведения на основе заданного имени конфигурации.
    • Смарт-сборки, используемые для рабочих чертежей, распознают изменения, внесенные с помощью Smart Connections.

    Smart Views

    Легко получайте чертежи разрезов и фасадов для любого элемента здания, используя функции, которые быстро создают виды и размеры для выбранных элементов.

    • Использует конфигурации вместо ручной работы
    • Обрезает виды до размера элемента
    • Создает автоматические размеры на основе определенных конфигураций
    • Применяет шаблоны видов ко всем новым видам
    • Создает количество видов, заданное вами в конфигурациях для нескольких выбранных элементы
    • Переименовывает виды на основе конфигураций
    • Применение правил определения размеров к любому виду Revit или выбранным элементам на виде

    ---

    Хотите узнать, подходит ли вам это решение? Наши профессионалы могут помочь вам быстро узнать, как это программное обеспечение поможет вам в процессе проектирования.

    30-дневная пробная версия

    Для правильной оценки программного обеспечения вам потребуются образцы семейств, образцы конфигураций и индивидуальное обучение с нашими инженерами. Для этого мы предлагаем 30-дневную пробную версию*, которая включает:

    • Проект Revit с примерами семейств и конфигураций
    • Персональное платное онлайн-обучение (1 час) + ответы на ваши вопросы
    • 30-дневная пробная версия программного обеспечения с технической поддержкой

    *Дополнительную информацию см. на странице часто задаваемых вопросов.

    Спросите о 30-дневной пробной версии

    ИСТОРИИ КЛИЕНТОВ

    Разработано в соответствии со стандартами и рекомендациями:

    Еврокод 5: Проектирование деревянных конструкций – Часть 1-1: Общие – Общие правила и правила для зданий (EN 1995-1-1:2004: E) Стандарты
    Австралии AS 1684.2-2010 Жилые деревянные каркасные конструкции Стандарты
    Австралии AS 1720.1-2010 Деревянные конструкции. Методы проектирования
    Новозеландский стандарт ZS 3604:2011 / Деревянные каркасные здания
    CWC Совет по дереву) Руководство по проектированию древесины, включая стандарт CSA O86 и комментарий CWC к CSA O86 (2010 г.).
    National Design Specification® (NDS®) для деревянных конструкций (NDS 2015). Американская ассоциация лесной и бумажной промышленности (AF&PA). Американский совет по дереву, Вашингтон, округ Колумбия, 2015 г.
    Энциклопедия ферм. Alpine Engineered Products, Inc., 2003.
    Процедуры проектирования ферм и спецификации для деревянных ферм, соединенных легкими металлическими пластинами / TPIC – 2014. Канадский институт ферменных пластин (TPIC), 2014.
    Использование узких деревянных обшивок из конструкционных панелей при сдвиге древесины Стены. Американская ассоциация производителей фанеры (APA), Ассоциация производителей инженерной древесины, Такома, Вашингтон, 2005 г.


    БРОШЮРЫ О ПРОДУКТАХ

    Узнайте больше о продуктах AGACAD, прочитав наши избранные брошюры.

    Дизайн | Экологические SIP-панели

    Дизайн

    За последние два десятилетия наша страсть к эко-зданиям, основанным на дизайне, возросла. Начиная с создания красивых пляжных домиков на заказ из экологически чистых материалов и заканчивая сегодня, специализируясь на строительстве устойчивых, высококачественных домов из структурно-изолированных панелей, мы стремимся раздвигать границы инноваций в этом секторе.

    Обладая исключительным опытом и глубокими знаниями, наша команда проектирует устойчивые, ударопрочные конструкции с нуля или в соответствии с вашими требованиями. Если проект был разработан с учетом традиционных методов строительства (например, пустотелых стен), мы можем легко перепроектировать чертежи, чтобы создать более устойчивую структуру SIP, что часто позволяет увеличить внутреннюю площадь пола в процессе.

    Мы производим наши SIP-панели самостоятельно, а не покупаем их у крупных компаний. Чтобы узнать больше, посетите нашу страницу производства.

    Мы используем различное программное обеспечение CAD (автоматизированное проектирование), но в основном работаем в Revit и Autocad, которые являются опорой в архитектуре и дизайне. Revit позволяет рисовать здание в 3D на экране компьютера, гарантируя, что структура идеально подходит друг к другу как единое целое.

    Обладая полным пониманием конструкции SIP, мы знаем, как определить конструктивные элементы для любого проекта, поэтому нам нужно только внести незначительные поправки при рассмотрении планов с нашими квалифицированными инженерами-строителями и партнерами по поставкам. Это также помогает поддерживать ваш проект в нужном русле.

    Рассматриваете SIP для вашего следующего проекта?

    Оптимизация SIP

    Мы любим помогать нашим клиентам проектировать с учетом SIP. Это позволяет вашему проекту достичь нескольких показателей эффективности при проектировании, производстве, установке и, в конечном счете, в вашем общем бюджете. Наше глубокое понимание системы сборки SIP означает, что мы можем поддержать вас и вашего архитектора в определении структурных элементов для любого проекта, а это означает, что нам нужно только внести незначительные поправки при рассмотрении планов с нашими квалифицированными инженерами-строителями.

    Одним из основных аспектов проектирования является рассмотрение размеров панелей 2,44 м x 1,22 м и/или 2,99 м x 1,22 м. Например, обычно имеет смысл проектировать стены до 2,44 м от высоты DPC на первом этаже до нижней части кассета первого этажа, и первый/второй этажи, чтобы повторить то же самое с высотой пола до потолка 2,44 м.

    Для получения дополнительной информации о том, как наши SIP сочетаются друг с другом, загрузите наше руководство здесь.

    Чтобы увидеть пример пакета чертежей проекта, взгляните на нашу загрузку здесь: Комплект строительных чертежей

    Процесс проектирования

    Приведенная ниже блок-схема применима к большинству жилых проектов площадью менее 200 кв.м. Более крупные проекты, многоблочные проекты или особо сложные проекты могут потребовать дополнительного времени, выделяемого на каждый этап.

    Подготовка к проектированию

    Для производства всех компонентов, входящих в объем работ, нам потребуется, чтобы вы или ваш архитектор предоставили нам подробный набор чертежей с видами, планами и очертаниями фундаментов, которые мы должны работы, они потребуются в точно масштабированном формате САПР. Нам также требуются расписания окон и дверей, чтобы создать точные требуемые проемы. Все это будет обсуждаться на вводной встрече нашего проекта.

    После того, как мы получим вышеуказанные чертежи и графики дверей и окон, мы сможем назначить вам дату установки на месте и приступим к проектированию и проектированию конструкции SIP.

    На этом этапе наш руководитель проекта будет поддерживать с вами регулярную связь, чтобы проверять, как вы продвигаетесь на этапе подготовки участка и фундамента.

    Начальный этап проектирования и проектирования: 2-3 недели

    Теперь наши инженеры сделают набор пометок, иллюстрирующих точечные и линейные нагрузки от конструкции SIP, чтобы информировать вашего инженера по земляным работам при проектировании фундамента.

    Мы также подготовим набор планов с размерами и высотами структуры SIP, которые мы попросим вас подписать. В частности, они подтвердят, что, учитывая любые дополнительные отделочные материалы (облицовка, кровля и т.
