Конструкция мансардной ломаной крыши: Ломаная мансардная крыша — устройство конструкции стропильной системы, расчет

как утеплить своими руками, чертежи стропильной системы

Содержание

• Преимущества и недостатки мансарды с ломаной крышей
• Устройство ломаной мансардной крыши
• Размеры ломаной крыши с мансардой
• Виды стропильных систем мансарды с ломаной крышей
  • Односкатная ломаная мансардная крыша
  • Двухскатная ломаная мансардная крыша
  • Трёхскатная ломаная мансардная крыша
  • Четырехскатная ломаная мансардная крыша
• Чертежи стропильных систем ломаной крыши с мансардой
• Расчет стропильной системы ломаной мансардной крыши
• Как сделать ломаную крышу с мансардой своими руками
• Как утеплить мансарду ломаной крыши
• Советы и рекомендации
• Заключение

В последнее время все большей популярностью пользуются необычные кровли, имеющие самые разнообразные геометрические параметры. Такие конструкции обладают привлекательным видом, способны сформировать необычный дизайн постройки, придав ей определенную форму. Однако при обустройстве нужно особое внимание уделить защите этого помещения. Ломаная крыша с мансардой также нуждается в утеплении.

Преимущества и недостатки мансарды с ломаной крышей

Прежде чем приступать к обустройству ломаной крыши с мансардой, необходимо тщательно все продумать, выяснить, какие достоинства и недостатки будут у этой конструкции.

Среди ключевых преимуществ можно выделить:

1. Мансарда на чердачном помещении может стать полноценной обособленной жилой комнатой. За счет того, что она в обязательном порядке подлежит утеплению, наблюдается расширение жилплощади, пригодной для использования.
2. Обустроить мансардный этаж с ломаной крышей можно на инфраструктуре старого жилого строения. Сделать такой вариант кровли несложно, для этого не придется перестраивать дом.
3. Увеличение архитектурной и дизайнерской привлекательности крыши. Благодаря сложной геометрии кровли здание приобретает уникальный внешний облик. В данном случае кровля будет выступать основным декоративным элементом, который сделает все строение оригинальным. Помимо внешней привлекательности, стоит отметить внутренние интерьеры мансарды. Из-за открытых дизайнерских балок, окон «в небо» и наклонным стенам в этом помещении появляется возможность для создания уникального дизайна. Зачастую в таких чердачных комнатах обустраивают стилистику французского прованса, шале или лофт.
4. Из-за того, что неиспользуемая площадь чердака уменьшается, а саму кровлю утепляют, пользователи в обязательном порядке отметят уменьшение теплопотерь. Как итог – во всем здании будет намного теплее, а счета за коммунальные услуги будут не столь большими за счет значительного уменьшения потребления энергоресурсов.
5. Мансарду можно обустроить в несколько уровней, что значительно повысит привлекательность этого помещения, даст дополнительное жилое пространство, которое можно будет использовать по назначению.


Наряду с положительными моментами, эксперты также отмечают некоторые недостатки:

1. Из-за наличия скошенных потолков, вызванных особенностями конструкции мансарды, в помещении будет наблюдаться уменьшение высоты стен. Если мансарда на ломаной крыше сконструирована в сложных геометрических формах, это особенно будет бросаться в глаза за счет разницы в высоте отдельных зон помещения.
2. Чтобы обеспечить жилое состояние мансарды, на кровле необходимо провести достаточно масштабные гидро- и теплоизоляционные работы. Чтобы указанные мероприятия были максимально качественными и эффективными, потребуется приобрести хороший материал и пригласить профессионалов. В итоге это выльется в солидные денежные затраты.
3. Из-за сложной геометрической формы кровли в зимний период года на крыше будет накапливаться снег и лед. От них нужно оперативно избавляться, или возникнет риск повредить кровлю или уменьшить инсоляцию в помещении.
4. Для обустройства мансарды на крыше потребуется приобрести специальные мансардные окна. Они в разы дороже в сравнении с более простыми. Если проектом предусмотрено полное остекление мансарды по периметру, уровень затрат будет невероятно высоким.

Устройство ломаной мансардной крыши

Конструкция ломаной мансардной крыши зиждется на нескольких ключевых элементах, которые составляют ее основу, формируют целостную систему кровли.

Устройство мансардной кровли с ломаной конструкцией выглядит следующим образом:

1. Кровельное покрытие, обеспечивающее надежную защиту всего строения от атмосферных и погодных условий.
2. Обрешетка, выполняющая функцию опорного элемента всей кровельной системы. Зачастую она представлена в виде решетки из деревянных досок, закрепленных между собой.
3. Коньковый прогон. Это верхняя часть системы. В случае с ломаной крышей может быть несколько прогонов, если мансарда сконструирована таким образом, что кровля образует несколько верхушек.
4. Стропильная система, представленная в виде опорных ребер, задача которых заключается в создании необходимой жесткости сооружения.
5. Мауэрлат, фактически представляющий собой элементы балки, которые выступают основанием крепления всех компонентов стропильной системы. Его располагают по всему периметру строения, скреплен с каждой стеной при помощи прочных крепежей.
6. Диагональные сваи. Их назначение состоит в придании всей системе высокого уровня надежности. Для этого между продольными и вертикальными балками устанавливают диагональные скосы, которые помогают обеспечить максимальную прочность соединения.
7. Внутренние опоры, расположенные в нижней части стропильной системы. Они отвечают за придание конструкции устойчивого положения.
8. Изоляционные материалы, выступающие в качестве связующего звена между всеми комплектующими кровельной системы. Их основная задача – создание надежной герметизации, установление нормального микроклимата внутри мансардного помещения.

Важно! При обустройстве ломаной крыши необходимо особое внимание акцентировать на изоляции. Она должна быть многослойной, чтобы обеспечить максимально комфортный уровень жизнеобеспечения мансарды.

Размеры ломаной крыши с мансардой

Говоря о габаритах ломаной крыши, нужно отметить, что они полностью зависят от конкретной схемы ломаной крыши с мансардой и величины самого строения. Поэтому размерный ряд может быть самым разнообразным.

Ввиду этого эксперты рекомендуют перед тем, как начать обустройство ломаной крыши, в частности мансарды под ней, провести предварительные расчеты и спланировать порядок действий, которые будут исполнены.

Виды стропильных систем мансарды с ломаной крышей

Конструкционные особенности мансардного помещения напрямую зависят от того, какая форма кровли предусмотрена проектом. Это объяснимо тем, что часть стен мансарды будет сформировано из скатов крыши. Учитывая этот факт, мансардные конструкции классифицируют по нескольким типам.

Односкатная ломаная мансардная крыша

Самый простой и бюджетный вариант обустройства кровли. Он предполагает наличие одного ската, опирающегося на разноуровневые стены постройки. Чтобы конструкция была предельно прочной, устанавливают строгое ограничение – угол ската не должен превышать 35-45 °.

Если пользователь проигнорирует это правило, в последующем он может столкнуться с осложнениями. В зимний период на кровле будет скапливаться снег и лед, что создаст дополнительную нагрузку на несущие конструкции строения. Если не обустроить дополнительные опоры для кровельных элементов, высока вероятность того, что кровля начнет деформироваться, это негативно скажется на эксплуатационных показателях всего здания.

Мансардная крыша такого формата выглядит очень выигрышно, придаст постройке необычный футуристический вид. Зачастую со стороны самой высокой стены мансарды устанавливают большой оконный проем, позволяющий получить дополнительный источник света.

Важно! При формировании односкатной крыши нужно помнить, что конструкция стропил не будет нуждаться в дополнительных опорах, если расстояние между противоположными стенами не превышает 4,5 м.

Двухскатная ломаная мансардная крыша

Обозначенный вариант также не относится к категории сложных в исполнении. Благодаря простоте конструкции он приобрел широкую популярность, на протяжении длительного времени является самым распространенным вариантом. Единственный нюанс состоит в том, что сама кровля должна быть высокой, чтобы под ней можно было организовать дополнительное жилое пространство в виде мансарды.

Конструкция стропильной системы здесь имеет аналогичный вид с обычной кровлей с двумя скатами. В зависимости от расположения конька она может быть симметричной или асимметричной.

Учитывая особенности ломаной крыши, мансарда чаще всего имеет форму трапеции. Если чердачное пространство довольно обширное, существует вероятность обустроить мансарду прямоугольной или квадратной формы. При этом высота потолков в мансарде должна быть минимум 1,5 м.

Такая конструкция ломаной крыши имеет один существенный минус. Из-за особенностей конструкции, большая часть свободного пространства попросту отсекается. Речь идет о верхней части чердака, расположенной между местом соединения двух скатов. Это пространство потребуется дополнительно изолировать, чтобы создать на чердаке максимально благоприятные условия.

Трёхскатная ломаная мансардная крыша

По своим конструкционным габаритам практически не отличается от классической двухскатной кровли. Единственная особенность состоит в том, что две части ломаной крыши будут расположены под разными углами относительно перекрытий.

Такая конструкция позволяет получить максимально просторную мансарду, чья площадь будет на 10-15% меньше, нежели весь первый этаж строения. При этом, несмотря на особенности ломаной кровли, высота потолков в помещении будет одинаковой, составит в пределах 2,1-2,3 м.

Пользователям, отдавшим предпочтение ломаной крыше данного типа, придется быть готовыми к обустройству сложной и функциональной стропильной системы.

Четырехскатная ломаная мансардная крыша

Самая сложная модель стропильной системы. Чтобы ее обустроить, потребуется привлекать опытных строителей, а перед этим проводить кропотливые расчеты. Главный плюс обозначенного варианта – возможность создания просторной мансарды с минимальными потерями полезной площади в сравнении с другими вариантами.

Вместе с тем, из-за большого пространства чердачной комнаты, особое внимание нужно акцентировать на утеплении и гидроизоляции. Все это требует достаточно больших финансов.

Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам. За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент.

Чертежи стропильных систем ломаной крыши с мансардой

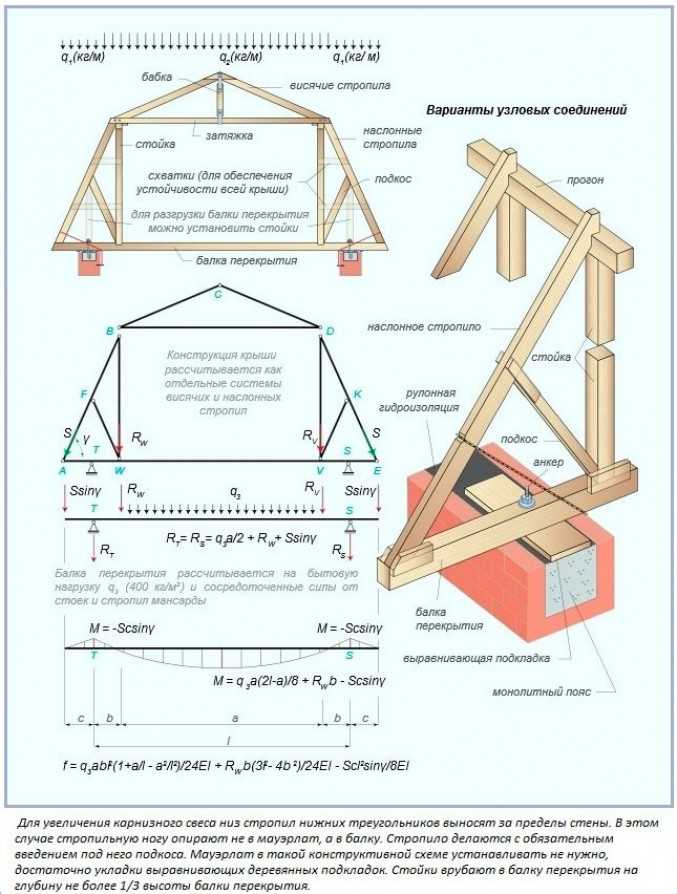

Ниже представлены некоторые чертежи ломаной мансардной крыши своими руками:

Расчет стропильной системы ломаной мансардной крыши

Создание мансарды ломаной крыши – весьма ответственная и сложная задача. Она невыполнима без предварительного создания проекта и проведения всех расчетов. Сделать это самостоятельно несложно. Несмотря на различия, проявляющиеся в зависимости от конкретного типа стропильной системы и вида кровли, используемые данные будут одинаковыми:

• ширина стыков между перекрытиями и их элементами;
• длина и ширина дома, прочие габариты конструкции;
• погодные условия в регионе, где расположен жилой дом, здесь нужно будет учесть объемы осадков в летний и зимний период.

Расчет осуществляется по специальной формуле:

Нк = LxtgA, где

Нк – требуемый показатель высоты крыши;

L – половина ширины постройки;

tgA – тангенс угла скатов.

Проведение расчетов регулируют на законодательном уровне. В СНиП 2.08.01-89 указаны конкретные рекомендации для осуществления всех расчетных операций. Все они касаются обустройства мансарды на ломаной крыше.

Важно! В случае возникновения сложностей с требуемыми расчетами можно воспользоваться специальными компьютерными программами, которые с максимальной точностью помогут получить все необходимые сведения.

Как сделать ломаную крышу с мансардой своими руками

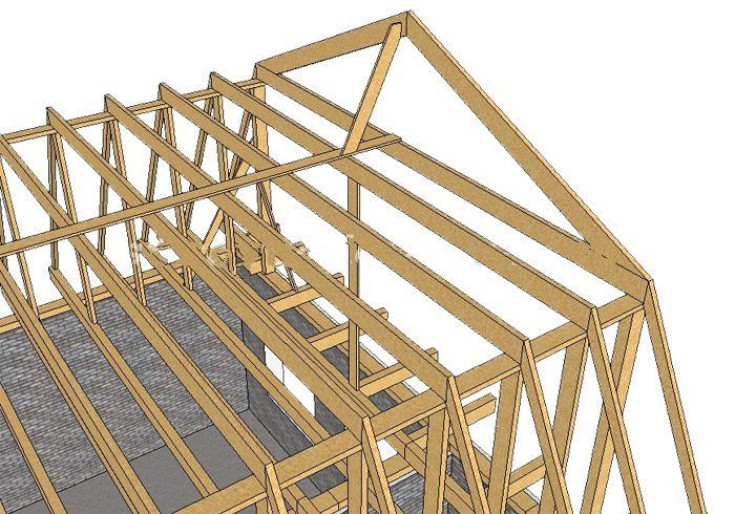

Стропильная система ломаной крыши представляет собой модульную конструкцию, которую каждый пользователь может собрать собственными руками.

Чтобы сделать ломаную крышу, нужно следовать следующему алгоритму действий:

1. Монтажные работы начинают с установки балок перекрытий и мауэрлата. Зачастую предпочтение отдают доскам с габаритами 150х150 см или 100х200 см. Все зависит от расстояния между конструкциями стропил и ширины пролетов. После того как эти элементы успешно установлены, необходимо подложить первый гидроизоляционный слой, выполненный из рубероида.

2. Устанавливают стойки. Они должны располагаться строго вертикально. Чтобы добиться этого, нужно для начала закрепить угловые элементы конструкции, натянуть между ними бечевку, и на основании полученной линии можно проводить монтаж прочих стоек. При этом нужно помнить, что они должны находиться между собой не далее 2 м.

3. После монтажа стоечных элементов необходимо упрочить конструкцию, зафиксировать ее. Для этого стойки скрепляют между собой прогонами из досок. При необходимости устанавливают дополнительные опоры.
4. На прогоны монтируют ригельные части конструкции, после чего фиксируют стропильные ноги. Чтобы не возникало никаких отклонений во время монтажа, сначала фиксируют угловые элементы. Между ними натягивают бечевку, и по полученной линии крепят следующие комплектующие системы.

5. Формируют систему верхних стропил. Монтаж осуществляют по тем же принципам, что установку стропильных ног. Единственное отклонение состоит в том, что для ломаной крыши верхние части стропил должны крепиться непосредственно на коньковую балку.

6. Завершающим этапом будет обшивка фронтона, после чего каркас мансарды ломаной крыши будет считаться полностью готовым.


Как утеплить мансарду ломаной крыши

Большинство пользователей волнует вопрос, как правильно утеплить мансарду с ломаной крышей. После сбора стропил можно переходить к формированию кровельного пирога. На этом этапе главное значение уделяют вопросам обеспечения комфорта для жизни на мансарде. Для этого ее нужно изолировать от проникновения атмосферных осадков, потерь тепла и т. д.

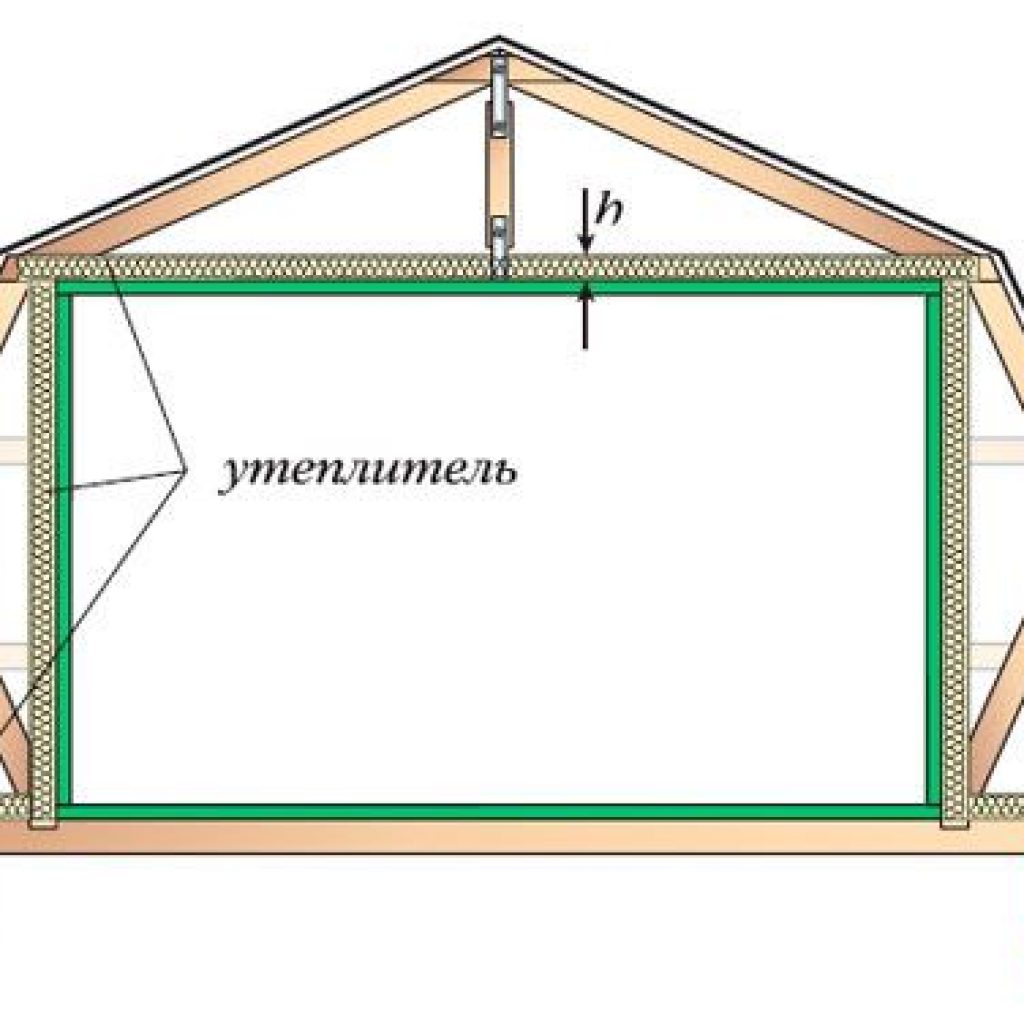

Первым слоем устанавливают пароизоляцию. Она защитит конструкцию от проникновения паров, в результате чего в стропильной системе может образоваться высокая влажность. В качестве пароизолятора зачастую выбирают базальтовую вату.

Следующий слой – теплоизоляция. Так как мансарда не имеет «тепловой прокладки» в верхней части, рекомендуют проложить несколько слоев теплоизоляционного материала. Это позволит предотвратить появление так называемых «мостиков» холода.

Поверх утеплителя укладывают гидроизоляционную дышащую мембрану. Она не будет препятствовать свободному проникновению воздуха в помещение, и вместе с тем будет надежно беречь его от повышенной влажности.

Советы и рекомендации

Планируя построить ломаную крышу, нужно помнить о некоторых рекомендациях, на которые советуют обратить внимание опытные строители:

1. Чтобы конструкция была максимально прочной и надежной, высота мансарды не должна превышать 2,2 м.
2. В мансарде нужно обустроить качественную вентиляционную систему. Чтобы она была предельно эффективной, нужно провести ее от карнизных свесов до конька. В противном случае, в подкровельном пространстве может скапливаться конденсат.
3. Если в будущем планировать увеличение нагрузки на стеновые перекрытия, это изначально нужно предусмотреть в проекте. В противном случае, придется перестраивать всю крышу.
4. Так как мансарда расположена в верхней части строения, утеплению ломаной мансардной крыши нужно уделить самое пристальное внимание. Это объяснимо тем, что над помещением отсутствует «тепловая подушка», ввиду чего потеря тепла тут осуществляется предельно быстро.
5. Стропильная система состоит из деревянных досок. Чтобы предотвратить возможные очаги возгорания, при формировании стропил необходимо предварительно обработать их антипиренами и защитными веществами, препятствующими коррозионной активности.
6. Все кровельные перекрытия должны обладать минимальным весом. Если эти элементы конструкции будут излишне массивными, они окажут дополнительную нагрузку на несущие перекрытия, что может плохо сказаться на эксплуатационных параметрах строения.

Заключение

Ломаная крыша с мансардой имеет необычный внешний вид, который может подчеркнуть эстетичность всего дома, придать ему индивидуальность. Планируя обустроить мансардное помещение, нужно озаботиться созданием благоприятного микроклимата. Для этого пользователю предстоит утеплить комнату, защитить ее от посторонних воздействий.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Конструкция мансардной крыши

Одним из наиболее рациональных методов приобретения постоянно не хватающих дополнительных квадратных метров для своего дома является обустройство в нем мансардного этажа. Особая конструкция даст возможность серьезного увеличения полезной жилплощади, сделав мансарду комфортной для постоянного проживания.

• Разновидности мансардных крыш
• Такие крыши бывают:
• org/ListItem»> Преимущества
• Особенности
• Монтаж своими руками
• Планирование
• Обустройство стропильной системы
• Видео-обзор: Монтаж стропильной системы
• Выполнение обрешетки и гидроизоляция
• org/ListItem»> Установка и укрепление кровли

Разновидности мансардных крыш

Данные крыши могут выполняться в разнообразных конфигурациях, и, в конечном итоге, их эффективность по использованию полезной площади мансарды может быть самой разной.

Такие крыши бывают:

1. Симметричными или несимметричными.
2. Одноуровневыми или двухуровневыми.
3. Двухскатными или ломаными.

Треугольная форма крыши, имеющей прямоугольные очертания – это наиболее простая из всех видов конструкций. В данном варианте полом мансарды служит нижний пояс ее фермы. Основные эксплуатационные нагрузки здесь ложатся на параллельные балки, составляющие данную конструкцию, поэтому к ним предъявляются высокие требования по прочности. А вот горизонтальные схватки с вертикальными стойками могут выполняться из тонких брусков и досок.

Ломаная крыша сооружается, когда размеры мансарды не убираются в треугольную форму. При этом появляется возможность значительного сокращения площади «мертвых зон», образуемых в подстропильном пространстве, и наиболее оптимальной организации помещения чердака. Такую крышу возвести сложнее, да и расходы при выборе данного варианта повышаются. Но, если мансарда запланирована еще в проектном чертеже дома, тогда такую форму крыши, в которой стенами мансарды выступают элементы кровли, применяют довольно часто, ведь ломаная крыша с двумя скатами действительно позволяет использовать площадь помещения мансарды по максимуму.

Преимущества

Несмотря на то, что данный способ покрытия дома выйдет дороже обычной двухскатной крыши, он имеет целый ряд плюсов:

1. Этот вариант позволяет увеличить жилплощадь, будучи  значительно дешевле по стоимости, чем возведение пристройки или дополнительного строения.
2. Для многих владельцев загородных участков экономия имеющегося земельного пространства – это существенный плюс данного способа увеличения полезной площади дома.
3. Энергозатраты на обогрев дома при таком варианте снижаются приблизительно на 30% за счет уменьшения тепловых потерь, идущих через кровлю.
4. Если рассматривать эстетическую сторону, то дом с мансардным этажом выглядит интереснее обычных строений с треугольными крышами.

Особенности

Конструкция мансардной крыши имеет свои особенности:

• Такая кровля делается с обязательным устройством паро- и гидроизоляции, выполняясь утепленной, звуконепроницаемой и эстетически оформленной, ведь, как правило, строится мансардный этаж, чтобы получить дополнительные жилые помещения.
• Стропильная система внутри данного мансардного помещения выполняется без растяжек и подкосов, поскольку конструкция позволяет выносить их за пределы потолка.
• Этаж мансарды необходимо возводить из легких материалов, поскольку в расчете требуется учесть дополнительную нагрузку на уже существующее строение, и снизить до минимального вес возводимой конструкции, да и транспортировка материалов наверх при этом значительно облегчится. Как правило, мансардные конструкции возводят из древесины либо холодногнутого тонкостенного профиля из металла, а вот материалы из камня или бетона применять не рекомендуется.

• Выбирая геометрию крыши, необходимо помнить, что ее архитектура должна сочетаться не только с функциональным назначением строения, но и с дизайном внутреннего пространства. Выбранная архитектурно-строительная система определяет дальнейшее устройство несущей конструкции и ограждений.
• Такая крыша достаточно проста в исполнении, поэтому построить ее можно и самостоятельно: без каких-либо серьезных денежных затрат и привлечения строительных компаний. Необходимо только иметь желание, нужные материалы, несколько помощников и некоторые знания по технологии работ.

Монтаж своими руками

Главные шаги по возведению такой крыши практически всегда одинаковы, хотя нюансы данного процесса могут изменяться в связи с особенностями каждого дома, поэтому ее расчет и проектный чертеж лучше все-таки поручить специалистам.

Планирование

Для дальнейшего комфортного проживания в мансардном помещении, стены мансарды  до начала ската должны иметь минимальную высоту в 1,5 метра. Стропила чаще всего возводятся под углом наклона от 30 до 60 градусов. Выполняя чертеж самостоятельно либо, поручая его специалистам, определитесь с мансардными окнами (какие они будут – наклонные либо вертикальные), а также помните, что архитектура, дизайн и материал кровли должны сочетаться со всем строением.

Обустройство стропильной системы

Для монтажа стропильных брусьев основой послужат балки, устанавливаемые на стойки с шагом между ними, не превышающим 2-х метров. Эти стойки, которые будут выполнять функцию специального «скелета», держащего стены мансарды, укрепляют временными раскосами. Не забываем выполнить простейшую гидроизоляцию этих балок при помощи рубероида.

Затем укладывается верхний брус, завершается устройство подстропильных рам, устанавливается и закрепляется нижняя балка, играющая роль опоры подстропильной ноги. Монтируются стропильные ноги, расстояние между которыми рекомендуют делать от 100 до 120 см.

Видео-обзор: Монтаж стропильной системы

Смотрите видео о том, как делается стропильная система мансардной крыши:

При крыше больших размеров необходима, также, установка коньковой балки вследствие большого веса крыши. Если длина стропил короче 8-ми метров, можно установить только растяжки под коньком. Для этого устанавливаются вначале две крайние кобылки, после чего натягивается шпагат, и выводятся остальные кобылки, на которых закрепляют доску подола.

В местах установки окон мансарды поперечными брусками крепятся стропила. На них впоследствии закрепится оконная рама.

Выполнение обрешетки и гидроизоляция

Каркас сделан. Следующим шагом станет прибивание к стропилам реек для обрешетки. На обрешетку строительными скобами закрепляется гидробарьер, а поверх него укладывается слой теплоизоляции.

Установка и укрепление кровли

Снизу вверх производится настил кровли. Далее закрепляется конек, который будет выполнять функцию предотвращения попадания под кровлю снега или дождя (см. Технология укладки мягкой кровли).

Затем конструкция мансардной крыши дополняется сооружением боковых мансардных стен.

И, в конце, производится непосредственно обустройство самой мансарды. Поскольку строят ее зачастую для проживания, то обязательно проводятся работы по утеплению и освещению дополнительного этажа.

Отделку помещения каждый выполняет по своему вкусу, но наиболее часто применяют при декорировании этого помещения гипсокартон, вагонку или фанеру. Выбор материалов сегодня огромен.

Рекомендуем к прочтению:

• Утепление мансарды изнутри
• Чем покрыть крышу деревянного дома

Архитектурные детали: Кровельные системы — мансардная кровля

Описание: Мансардные крыши, по большей части, основаны на конструкции со стоячим фальцем или обрешеткой.

Нижние концы кастрюль обычно зацепляются за краевую полосу, образуя капельницу. Концы могут попеременно прикрепляться к основанию гидроизоляции там, где происходит изменение уклона крыши.

Рекомендуемая деталь для верхних краев поддонов — отогнуть их на высоту обрешетки или стоячего фальца и завершить их сгибом 3/4 дюйма. сгиба (см. детали 8.7A и 8.7B).0005

Особые условия: Поскольку мансарды по своей природе используются на вертикальных или почти вертикальных поверхностях, большинство специальных условий для стоячих и обрешеточных швов с низким уклоном не требуются.

Декоративные рейки могут быть добавлены таким же образом, как и для шевронных крыш.

Если стоячие фальцы или обрешетки должны продолжаться над верхним краем мансарды, должны быть предприняты специальные меры. Кастрюли должны быть сплошными по верхнему краю. Стоячие полки стоячих или реечных швов должны быть прорезаны в месте изгиба. После изгиба необходимо припаять к ножкам небольшие кусочки меди, чтобы восстановить непрерывность. Затем швы обрабатываются обычным способом.

Требования к настилу: Требуется непрерывное основание обшивки, совместимое с используемой кровельной системой.

8.7А. Верх мансарды — крышка карниза

Эта деталь показывает состояние, при котором верх мансарды встречается с крышкой карниза. Верхний край поддона отгибается на высоту стоячего или реечного шва, затем загибается вниз на 3/4 дюйма. Крышка борта зацепляется за этот край, эффективно образуя капельницу.

8.7Б. Вершина мансарды — Гравийная остановка

Изображен верх мансарды на гравийной заправке. Верхний край чаши обрабатывается аналогично Детали 8.7A, при этом упор для гравия входит в зацепление со сложенной кромкой чаши.

8.7С. Низ мансарды

Это типичное состояние для нижнего края мансарды. Нижний край сковороды зацепляется за краевую полосу, образуя капельницу. Горизонтальный размер краевой планки не должен превышать 4″, если она не крепится к потолку.

8.7Д. Изменение уклона мансарды

Эта деталь показывает состояние, при котором низ мансарды встречается с другой крышей. На нижней кровле стоячие фальцы укладываются ровно на расстоянии 8 дюймов от разрыва кровли, загибаются на 3/4 дюйма и закрепляются медными планками на расстоянии 12 дюймов по окружности. на расстоянии не менее 6 дюймов от обрыва крыши и зафиксируйте фартук основания в замке 3/4 дюйма. На верхней кровле верхний край фартука основания загибают на 3/4 дюйма и закрепляют медными скобами, расположенными на расстоянии 12 дюймов от наружного угла. Непрерывная фиксация полоса припаивается к основанию гидроизоляции и фиксирует край мансардной крыши.

8.7Э. Деталь непрерывной обрешетки крыши

Деталь иллюстрирует установку швов обрешетки, которые являются непрерывными над крышей. Стоячие швы при тех же условиях детализируют аналогичным способом.

Показанные поддоны являются непрерывными от лица мансарды через край на крышу. Вертикальные стороны швов должны быть прорезаны в месте их изгиба. После изгиба к обратной стороне этих ножек необходимо припаять небольшие кусочки меди. Затем обычным способом добавляются заглушки реек, за исключением того, что их ножки также должны быть прорезаны и припаяны в местах изгиба.

Для получения дополнительной информации:

• Кровельные системы — Введение, общие описания и требования к кровельным системам.
• Накладка и накладки, в соответствующих разделах для деталей накладок.
• Основные детали для получения информации о швах, фиксированных и компенсационных планках, прижимных планках, краевых полосах и поперечных швах.
• Кровельные системы — Стоячие фальцы или Кровельные системы — Реечные стыки для получения информации о соответствующих типах крыш.
• Кровельные системы — Chevron для получения дополнительной информации о декоративных рейках.

Мансардная крыша; Как построить и его преимущества и недостатки

Мансардная крыша иначе известна как французская конструкция крыши. Этот стиль крыши или бордюрной крыши включает в себя четырехстороннюю вальмовую крышу с двумя отдельными скатами.

Более крутой угол можно найти с одной стороны, а окно создает дополнительный этаж дома, называемый мансардой.

Некоторые из первых примеров крыши в этом стиле принадлежат французскому дизайнеру Пьеру Леско.

Крыша такого типа использовалась на участках Лувра, построенных около 1550 года. Крыша стала более популярной позже, в 17 веке.

1. Что такое мансардная крыша?

Мансарда означает чердак или пространство внутри конструкции крыши, а не только форму крыши. Мансардная крыша очень эффективна с точки зрения управления пространством, благодаря своему дизайну, максимально приближенному к природе этого чердачного помещения, а ее формат связан с дизайном зеленой крыши.

Хотя это не тот стиль, который вы обычно найдете во многих современных домах, он часто встречается в обрамлении деталей конструкции во французском стиле, из-за чего люди выбирают этот стиль, чтобы подражать этому виду из прошлого.

При расширении дома люди слишком часто используют этот дизайн, потому что он набирает все большую популярность в современном дизайне.

Установка этих крыш может стать отличной идеей для придания вашему ремонту элегантности. Мансардные кровельные конструкции все еще являются древней конструкцией, но эти крыши и их конструктивные детали идеально подходят для того, чтобы получить больше от вашего дома.

2. Урок истории мансардных крыш

Хотя создание мансардной крыши приписывают Франсуа Мансару (1598 – 1666) он не был первым, кто использовал этот стиль.

Эта честь досталась бы Пьеру Леско (1510 – 1578), который использовал этот стиль кровли на части Лувра в 1550 году. стал популярным.

Франсуа Мансар, выдающийся архитектор эпохи французского барокко, начал использовать этот стиль крыш в зданиях, которые он проектировал для своих клиентов.

Таким образом, эта архитектура крыши была названа Мансардной крышей в его честь.

Интересно, что в Европе мансарда также может относиться к чердачному пространству, а не только к конструкции крыши. Популярность мансардной крыши во Франции продолжала расти и стала еще более модной во время правления Наполеона III (1852–1870).

За это время стиль мансардной крыши распространился по всему миру и был принят в различных зданиях США, Канады и многих других западных стран.

Мансардная крыша не так часто использовалась в традиционных домах, несмотря на то, что она использовалась во многих высотных жилых домах, особенно в конце 1960-х и 1970-х годах.

Позже многие небольшие коммерческие здания также приняли мансардную крышу. Однако, в отличие от традиционной мансардной крыши, эти крыши имели плоскую вершину.

3. Деталь мансардной крыши

Мансарда особенно хорошо подходит для ремонтных работ в домах со скатной крышей, поскольку верхний этаж можно увеличить без увеличения высоты конструкции.

Низкий уклон линии мансардной крыши визуально уменьшает масштаб здания и помогает избавиться от квадратного вида.

Этот метод часто используется в крупных коммерческих проектах, особенно вблизи жилых кварталов. Это также распространенное решение проблемы монотонного внешнего вида каркасных многоквартирных домов с плоской крышей.

При правильном использовании мансардная крыша может усилить конструкцию без существенного увеличения стоимости строительства. Приподнятая над уровнем надстроенной крыши мансарда может загораживать проходы через крышу или механическое оборудование.

Разнообразие мансардных крыш практически бесконечно. Одна из наиболее широко используемых (и неправильно используемых) конструкций крыши, ее пропорции и масштаб очень важны, и следует соблюдать осторожность, чтобы линия мансардной крыши не была либо слишком узкой, либо слишком широкой.

Двумя наиболее широко используемыми кровельными материалами на мансардной крыше являются кедровая стружка и черепица марки Certi.

Кедровая крошка с ее более тяжелой текстурой и твердым внешним видом, возможно, чаще используется для мансард, хотя также используется черепица, особенно когда желательна более легкая чешуя.

Небольшой вес и простота укладки щебня и черепицы с этикеткой Certi способствуют экономичному строительству. Конструктивные детали типовых мансардных крыш показаны на рис. 6.

Верх мансардной крыши – накладка

Эта деталь показывает состояние, при котором верх мансарды встречается с накладкой. Верхний край кастрюль отгибается на высоту стоячего или реечного шва, затем загибается на 3/4″. Крышка колпачка зацепляется за этот край, эффективно образуя капельницу.

Верхняя часть мансардной крыши – гравийная засыпка

Изображена верхняя часть мансарды на гравийной засыпке. Верхний край поддонов обрабатывается так же, как и верхняя часть мансардной крыши – покрытие для покрытия, при этом упор для гравия входит в зацепление с загнутым краем поддона.

Низ мансардной крыши

Это типичное состояние для нижнего края мансарды. Нижний край сковороды зацепляется за краевую полосу, образуя капельницу. Горизонтальный размер краевой планки не должен превышать 4″, если она не крепится к софиту.

Изменение уклона мансардной крыши

Эта деталь показывает состояние, при котором низ мансарды встречается с другой крышей. На нижней кровле стоячие фальцы укладываются ровно на расстоянии 8″ от разрыва крыши, загибаются на 3/4″ и закрепляются медными скобами на расстоянии 12″ по окружности.

Медные запорные планки того же веса, что и оклад, припаиваются к поддонам между швами на расстоянии не менее 6 дюймов от разрыва крыши и зацепляются с основанием оклада в замке 3/4 дюйма.

На верхней кровле верхний край цокольной планки загибается на 3/4″ и закрепляется медными скобами на расстоянии 12″ O.C. Непрерывная замковая планка припаяна к базовой планке и фиксирует край мансардной крыши.

Деталь непрерывной обрешетки крыши

Деталь иллюстрирует установку швов обрешетки, которые являются непрерывными по крыше. Стоячие швы при тех же условиях детализируют аналогичным способом.

4. Как построить мансардную крышу?

Что вам понадобится?

[su_list icon=»icon: проверить» icon_color=»#228f17″]

• Инструменты для деревообработки
• Мусорный контейнер
• Лестницы
• Рабочее снаряжение: наколенники, перчатки, пояс для инструментов, каска и ботинки
• Обшивка
• Леса
• Чертежи
• Черепица
• Подкладочный материал
• Пиломатериалы
• Пластиковые листы и брезент
• Оборудование
• Элемент списка

[/su_list]

5. Постройте мансардную крышу шаг за шагом

Мансардная крыша является отличным дополнением к дому для тех, кто хочет увеличить жилую площадь на верхнем этаже.

Построить мансардную крышу дома – довольно простая задача при наличии правильного проекта, соответствующих инструкций, качественных строительных инструментов и необходимых технических и ручных навыков.

Этап 1: Принятие решения и планирование

Этот этап включает в себя выбор чертежа крыши, которую вы хотите построить, обращение в местные органы власти для выяснения строительных норм и правил для конкретного района, взаимодействие с подрядчиками для выяснения деталей процесс строительства, покупка всех материалов, найм рабочих, если работа слишком сложна, чтобы закончить ее в одиночку, и получение страхового покрытия для защиты от любого ущерба, понесенного в процессе строительства.

Шаг 2: Подготовка строительной площадки

Первым шагом в самом процессе строительства является подготовка территории к строительству. Начните с выбора определенного места для всех инструментов, которые вам понадобятся.

Используйте большой стол или участок газона, чтобы все материалы были в одном месте, легкодоступны и аккуратно разложены.

Не забудьте накрыть все растения и любые приборы, приспособления и механизмы в зоне брезентом или пластиковыми листами, чтобы предотвратить любые повреждения во время строительства.

Шаг 3: Установка стропил

Возьмите обычные стропила и прикрепите их к одной коньковой доске. Используйте гвозди, чтобы зафиксировать их на месте. Как только это будет сделано, поднимите конек, а затем используйте гвозди, чтобы зафиксировать другие стропила на месте.

Внешние стропила должны располагаться таким образом, чтобы устье птицы находилось на плоскости самой высокой плиты стены.

Как только будет достигнуто точное положение, используйте гвозди, чтобы затянуть стропила на место. Такую же процедуру необходимо провести с тремя оставшимися сторонами.

Этап 4: Оставшиеся общие стропила

Теперь необходимо закрепить обычные стропила, оставшиеся после третьего этапа. Их также необходимо прибить гвоздями, чтобы обеспечить плотное и надежное позиционирование.

Этап 5: Потолочные балки и обшивка

Потолочные балки необходимо крепить с осторожностью. Используйте гвозди, чтобы закрепить их на месте и убедиться, что они не болтаются, чтобы потом не повредить их.

После того, как это будет сделано, накройте участок обшивкой.

Этап 6: Верхняя надстройка

Приподнятая надстройка, образующая верхнюю надстройку мансардной крыши, должна быть построена с использованием вертикальных стропил. Эти вертикальные стропила должны быть размещены в границах коньковой доски.

Обычные стропила следует использовать как внутри, так и снаружи этой конструкции, чтобы придать ей прочность и поддержку.

Этап 7: Обшивка и обшивка кровли

Используйте хомуты и фасцию для крыши до того, как можно будет начать процесс обшивки. Материал обшивки должен быть прикреплен к общим стропилам с помощью гвоздей.

Области, где есть долины и жерла, должны быть закрыты гидроизоляцией. После этого следует уложить грунтовочный материал по всей поверхности, а затем покрыть ее черепицей.

6. Как построить мансардную крышу?

Что вам нужно?

[su_list icon=»icon: проверить» icon_color=»#228f17″]

• Дерево
• Ручка
• Бумага
• Отвертка
• Винты

[/su_list]

Мансардная крыша — это часто встречающийся тип крыши, который можно увидеть на домах в старинном и современном стиле, ее можно использовать даже на скотных дворах и в собачьих будках.

Совершенно универсальная, эта форма кровли состоит из двух частей, нижняя из которых имеет глубокий скат в каждую из сторон, а верхняя часть находится дальше назад, почти вертикально по направлению.

Использование мансардной крыши в жилых домах популярно, так как дает больше жилой площади, и вам не нужно обрамлять ее, чтобы заставить ее работать.

Однако, если вы решите сделать каркас своей крыши, вы можете следовать нескольким простым советам, чтобы быстро завершить проект.

7. Создание каркаса мансардной крыши шаг за шагом

Шаг 1. Проектирование каркаса

Первым шагом в создании мансардной крыши является проектирование каркаса ручкой и бумагой. Вам нужно будет иметь два этапа строительства, при этом большая рама будет располагаться перед меньшей, более высокой.

Чтобы получить правильный угол для вашей рамы, начните с рисования полукруга на листе бумаги. Вам понадобится высокая опора в центре, поэтому проведите линию от вершины круга к линии внизу.

Затем возьмите бумагу и сложите ее так, чтобы нижняя линия полукруга совпадала с верхней линией поддержки.

Эта складка отделит маленькую крышу от большей. Теперь вы можете нарисовать крышу меньшего размера с более пологими сторонами вверху и более низкую крышу внизу.

Шаг 2. Начало сборки

Имея в виду этот базовый проект, начните создание каркаса с построения горизонтальной линии такой ширины, какой должна быть нижняя часть крыши.

Теперь возьмите длинный кусок толстого дерева и поместите его в центр. Прикрутите все детали на свои места. Теперь у вас есть основная опорная конструкция для вашей крыши.

Шаг 3. Сделайте нижнюю крышу

Затем вы должны взять дерево и обрезать его до длины, необходимой для вашей нижней крыши. Вам понадобятся четыре опорные стойки, по одной на каждом углу.

Сформируйте крышу, укладывая доски между каждым из четырех столбов, пока не дойдете до верха столбов.

Затем вы должны взять еще четыре куска дерева и создать еще одну горизонтальную опору, как в нижней части вашей крыши.

Перед тем, как продолжить, прибейте каждый деревянный каркас или закрепите его винтами.

Шаг 4. Сделайте верхнюю крышу

Возьмите еще четыре деревянных бруска и привинтите их к углам. Затем вы можете свести их так, чтобы они соприкасались в центре.

Соедините все эти длины вместе, чтобы получилась базовая заостренная крыша. Теперь добавьте балки по бокам, пока снова не достигнете вершины крыши. Вы закончили крышу.

8. Преимущества и недостатки мансардных крыш

Преимущества мансардных крыш

1. Будущие дополнения:

Поскольку первый скат мансардной крыши настолько крутой, что он может выступать в качестве стены, если вы когда-нибудь решите надстроить над своим домом еще один этаж.

Это обеспечивает большую гибкость в долгосрочной перспективе и удешевляет такие дополнения в вашем доме.

Таким образом, мансардные крыши идеально подходят для молодых пар, которые хотят создать семью, но не хотят сразу приобретать большой дом.

2. Добавлено место:

Даже без пристройки к уже существующей крыше мансардные крыши обеспечивают дополнительное жилое пространство по сравнению с другими типами крыш.

Поскольку все четыре стороны крыши имеют крутой наклон в форме коробки, чердачное помещение легко превратить в чердак или дополнительную спальню, если это необходимо.

3. Эстетическая ценность

Хотя внешний вид является субъективным, нельзя отрицать тот факт, что мансардные крыши имеют элегантный дизайн, во многом благодаря тому, что они были важной частью французской архитектуры в период Возрождения.

Более того, в районах, где они обычно не встречаются, этот стиль кровли определенно будет выглядеть более утонченно и может даже привлекать внимание, если его правильно выполнить.

Недостатки мансардных крыш

1. Стоимость и время установки

Мансардные крыши стоят дороже и требуют больше времени для установки по сравнению с другими типами крыш. Процесс строительства мансардной крыши довольно сложен и требует больше труда и материалов по сравнению с обычными двускатными крышами. Это может быть непозволительно для домовладельцев, работающих в условиях ограниченного бюджета.

2. Устойчивость к атмосферным воздействиям:

Мансардные крыши не идеальны для районов с сильными дождями и снегопадами, потому что второй, плоский скат в верхней части крыши не позволяет быстро отводить стоки.

Это означает, что на крышу может попасть большое количество воды, что может привести к протечкам и росту плесени внутри дома.

3. Техническое обслуживание:

Мансардные крыши требуют гораздо большего ухода по сравнению с традиционными двускатными крышами, потому что более плоская часть крыши гораздо быстрее собирает мусор и поэтому более подвержена повреждениям.

Хотя техническое обслуживание не обязательно является изнурительным или дорогим, оно довольно постоянное, и поэтому может быть проблемой, которая увеличивает долгосрочные затраты на вашу крышу.

4. Высокие затраты на установку

После того, как вы просмотрите несколько иллюстраций мансардной крыши, первое, что бросается в глаза, это сложность конструкции.

Естественно, это приведет к высокой стоимости установки. Фактически, вы сможете установить несколько двускатных или вальмовых крыш по цене одной мансардной крыши.

Более того, немногие специалисты по кровле знакомы с этой конструкцией. Следовательно, качество мансардной крыши может не соответствовать желаемым стандартам.

9. Изображения строительства и архитектуры мансардных крыш

Мансардная крыша из шифера с прямыми сторонами

Слуховые окна имеют полукруглые каменные фронтоны, крупный замковый камень, резные пилястры. Обратите внимание на окисленный гребень крыши и парапет.

Мансардная крыша со сквозным слуховым окном с фронтоном

Прямая: Watson House /Buffalo Club

• Мансардные окна с фронтоном
• Замковый камень в окантовке круглой арки
• Двустворчатая створка «два на двух».
• Верхняя створка с округлым стеклом
• Окна с пилястрами по бокам

Мансардная крыша (прямая) со слуховыми окнами

10.
