Конструкция вентиляционного блока: Железобетонные вентиляционные блоки: виды, размеры, монтаж

Содержание

сборные, гипсобетонные, железобетонные, керамзитобетонные, видео-инструкция по монтажу своими руками, вентиляция каналов, размеры, виды, фото и цена

Любое здание нуждается в качественной вентиляции. В жилых многоэтажках и промышленных комплексах её помогают реализовать специальные вентиляционные блоки. Они выстраиваются в целые системы, объединяющие все жилые и подсобные помещения. Далее мы разберём данные чудеса инженерной мысли более подробно.

Фото вентиляционных блоков

Фото вентиляционных блоков

Общие положения

Схема естественной вентиляции многоэтажного здания

Схема естественной вентиляции многоэтажного здания

В первую очередь давайте уделим немного внимания самому процессу вентиляции, а точнее вопросу: зачем он нужен? Здесь можно выделить два наиболее важных фактора:

ФакторЗначимость
ЧеловекВ закрытом помещении скапливается углекислый газ, излишняя сырость, различные выделения использованных во время строительства материалов, мебельных конструкций и других бытовых принадлежностей. Если в малых дозах все эти примеси не угрожают человеческому здоровью, то без достаточной циркуляции воздуха такой «коктейль» может привести к возникновению различных недугов. Особенно ситуация усугубляется при наличии отопительных систем, распространяющих продукты горения энергоносителей, представляющих собой наибольшую опасность.
ЗданиеИз всего вышеперечисленного, что угрожает человеку, зданию больше всего способно повредить чрезмерное количество влажности. Накапливаемая влага распространяет грибок, плесень, вызывает процессы гниения и коррозии. Интенсивное же движение воздушных масс отлично справляется с просушиванием помещения, значительно продлевая его эксплуатационный срок.

Таким образом, мы видим, что осуществление грамотной вентиляции невероятно важно как для жильцов, так и для самой постройки. И если в частных домах для выполнения данной задачи преимущественно используются одни трубы, то в больших зданиях с множеством комнат более рационально будет создать вентиляционную систему сразу в стенах с помощью рассматриваемых блоков.

Описание и применение

Блок вентиляции представляет собой самонесущий элемент строительной конструкции, который обладает различными видами вентиляционных каналов. Крепится преимущественно к несущим стенам или плитам перекрытия с применением сварочного аппарата и цементного раствора. Сочетание множества таких секций и образует единую эффективную систему обмена воздушных масс (см.также статью “Вентиляция крыши – несложный, но важный этап в обустройстве дома”).

Структурные различия

Используются следующие виды вентиляционных блоков:

  1. Монолитные. Создаются из одного главного компонента, включающего сборный канал и наклонные спутниковые каналы, и двух доборных компонентов, оснащённых лишь вертикальными каналами. Дополнительно оснащены специальными закладными элементами, с помощью которых реализуется крепление блоков к несущим поверхностям. Таким моделям характерна высокая надёжность и эффективность за счёт абсолютной герметизации.
Монолитные блоки для вентиляционных каналов

Монолитные блоки для вентиляционных каналов

  1. Сборные. Собираются на месте установки путём соединения двух компонентов с помощью сварочного аппарата. Таким образом, транспортировка и монтаж таких изделий осуществляются гораздо проще. Их цена также преимущественно выходит более низкой. Но зато следует отметить падение показателей эффективности из-за появления стыковочных швов.
Сборные вентиляционные блоки состоят из двух частей

Сборные вентиляционные блоки состоят из двух частей

Варианты сырья

Состав сырья используемого при изготовлении вентблоков может отличаться, что оказывает влияние на их функциональность.

Давайте разберём наиболее распространённые:

  1. Железобетон. Армированный бетон отличается повышенной прочностью и надёжностью за счёт наличия металлического «скелета». Но это также наделяет его очень большим весом, что в свою очередь требует усиленного фундамента и придаёт дополнительные трудности при осуществлении монтажа своими руками.
Вентиляционные железобетонные блоки на складе

Вентиляционные железобетонные блоки на складе

  1. Гипсобетон. Наличие гипса в составе позволяет значительно облегчить массу всей конструкции за счёт некоторых потерь в прочности. В целом изготовленная из такого материала система вентиляции выходит более экономной, так как не требуется усиливать основание, и работы по установке в некоторых случаях могут обойтись без применения дорогостоящих подъёмников.
Гипсобетонные вентиляционные блоки готовые к эксплуатации

Гипсобетонные вентиляционные блоки готовые к эксплуатации

  1. Керамзитобетон. Добавление в бетон керамзита позволяет значительно уменьшить теплопроводность готового изделия. Кроме того, такие изделия обладают очень высокой пожароустойчивостью, что никогда не бывает лишним при возведении как жилых, так и промышленных объектов.
Вентиляционные керамзитобетонные блоки создают лучшую теплоизоляцию

Вентиляционные керамзитобетонные блоки создают лучшую теплоизоляцию

Совет: в зданиях со слабой системой отопления при создании вентиляции рекомендуется применять блоки из керамзитобетона. Благодаря теплоизоляционным свойствам данного материала выходящие воздушные массы будут остывать медленнее, гарантируя высокую силу потока.

Размеры

Длина (h), ширина (l) и высота (b) вентиляционного блока

Длина (h), ширина (l) и высота (b) вентиляционного блока

Линейные размеры вентиляционных блоков представлены в следующей таблице:

МаркаДлина (h), мШирина (l), мВысота (b), мОбъём, м3
БВ-282,780,8
0,4
0,39
БВ-292,830,80,40,4
БВ-302,980,80,40,42
БВ-313,130,80,40,44
БВ-333,280,80,40,46
БВ-28.93.22,780,930,50,43
БВ-30.932,980,930,50,52
БВ-31.933,130,930,50,55
БВ-33.933,280,930,50,57
СВБ-1.22,780,880,30,35
СВБ-1.43,580,880,30,45

Монтажные работы

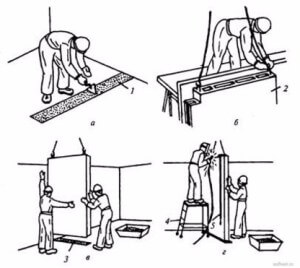

Схематичный монтаж вентиляционных блоков

Схематичный монтаж вентиляционных блоков

Совет: даже если вы выполняете установку вентблоков своими руками, всё равно рекомендуется воспользоваться услугами профессионального архитектора. Он сможет рассчитать оптимальную конструкцию с учётом всех особенностей здания, что в итоге позволит сэкономить на материалах и гарантирует высокую эффективность будущей вентиляционной системы.

Для выполнения всех необходимых работ потребуются два монтажника и один такелажник.

Инструкция их деятельности выглядит так:

  1. Первым делом требуется смести весь возможный мусор с нижней опоры, на которую будет осуществляться установка, чтобы избежать перекосов и увеличить адгезионные показатели.
  2. Затем поверхность смачивается и закрывается специальной рамкой-заглушкой, которая позволит избежать проникновения цементного раствора в вентиляционные каналы.
  3. Замешивается раствор из цемента и песка в соотношении 1:3.

Совет: рекомендуется использовать заводскую цементно-песчаную смесь, так как она обладает более высоким качеством и точными пропорциями.

Замешивание цементного раствора

Замешивание цементного раствора

  1. Получившаяся однородная смесь накладывается на шаблон с помощью лопаты.
  2. Раствор растягивается кельмой по торцу нижележащего изделия, после чего рамка убирается.
  3. Теперь требуются услуги такелажника, который, осматривая блок, стропует его и разрешает произвести подъём.
  4. Поданный в зону установки вентблок принимают монтажники и контролируют, чтобы все отверстия совпали с предыдущей секцией, а торцовые части опустились строго на цементную постель.
  5. Ватерпасом контролируется вертикаль конструкции. Это очень важный момент, так как допущение мельчайшей ошибки может привести к её геометрической прогрессии на блоках, установленных в дальнейшем.
  6. С помощью ломов осуществляются необходимые корректировки положения изделия.
  7. Далее осуществляется прихватка закладных деталей сварочным аппаратом к стеновым перегородкам. Сам блок во время такого процесса следует придерживать, чтобы избежать возможных смещений.
  8. Окончательным этапом происходит обработка и уплотнение горизонтального шва кельмами, после чего можно переходить к следующей секции.

Заключение

Качественная правильно функционирующая вентиляция необходима в каждом здании. Без неё подвергается опасности не только здоровье людей, но и целостность самой постройки. Бетонные вентблоки позволяют реализовать долговечную и надёжную систему (читайте также статью “Паспорт вентиляционной системы: цели получения, форма и нормативные требования к системе”).

Сегодняшний производитель предлагает множество вариаций таких изделий, отличающимися структурными особенностями, техническими параметрами и материалами изготовления. Выше представлены наиболее распространённые из них, а также с особенности выполнения монтажных работ.

Основные элементы вентиляционной системы

Основные элементы вентиляционной системы

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительную информацию, которая имеет непосредственное отношение к изложенным материалам.

Вентиляционные блоки – лучший вариант создания вентиляции в многоэтажных домах и промышленных комплексах.

размеры и производство – DIYb.ru

Что такое вентиляционные блоки и области их применения

Вентиляционные бетонные блоки – прямоугольные панели с пустыми секциями в своем массиве, с помощью которых конструируются вентиляционные самовытяжные системы для качественной циркуляции воздуха. Научно доказано, что конструкции из бетона способны набирать прочность на протяжении всего времени эксплуатации (порядка 600 лет).

Конструкции такого рода используются для вентиляции жилых домов и зданий промышленного назначения.

Конструкция и габариты блоков

Размеры и применение квадратного вентиляционного бетонного блока

Вентиляционный блок состоит из несущей и дополнительной частей. В первой проходят вертикальные каналы, во второй – наклонные, которые служат для самой циркуляции воздуха. Их количество может колебаться от 1 до 4 штук и более.

Размеры блоков для вентиляции отличаются, в зависимости от архитектурных характеристик постройки, климатических условий района, эксплуатации здания, материалов в составе и прочего. Универсальным считается размер блока в 25-30 см высотой.

Таблица 1 – Размеры вентиляционных блоков из бетона

Варианты исполнения

Существуют две основные конструкции блоков для вентиляции – сборный и монолитный. В зависимости от характеристик здания и других аспектов, стоит выбрать приоритетный.

ХарактеристикиСборныйМонолитный
КонструкцияСостоят из двух частей, свариваются на месте.Единая конструкция, состоящая из основного и двух наклонных каналов и доборных компонентов.
Плюсы— низкая стоимость;

— простая транспортировка.

— надежность;

— лучшая герметизация;

— хорошая стыковка.

Минусы— ухудшение надежности в местах сварки из-за стыковочных швов.— стоимость выше сборных.
Образец

Материалы

Вентиляционные блоки изготавливаются из различных материалов, что сказывается на свойствах их эксплуатации. Самыми популярными являются:

  • блоки из железобетона;
  • керамзитобетона;
  • бетона.

Железобетонные блоки обладают прочностью и надежностью за счет металлического каркаса, способны выдерживать большие нагрузки, но их вес может вызвать затруднения при ручном монтаже. Хорошо проводят тепло.

Керамзитобетонные блоки производятся с добавлением керамзита, благодаря чему имеют меньший вес и слабую теплопроводность. Огнеупорны, однако их прочность гораздо меньше, чем у аналогов.

Бетонные блоки изготавливаются из бетона и песка. Изделия тяжелые и холодные, самые дешевые из представленных на рынке.

Процесс изготовления вентиляционных бетонных блоков

За разработкой индивидуального чертежа вентиляционного блока, как и за проектированием вытяжной системы, лучше всего обратиться к специалисту. Только так можно будет гарантировать результат и безопасность конструкции и правильную циркуляцию воздуха.

Вот несколько примеров чертежей вентиляционных блоков:

Рисунок 1 – Вентиляционный бетонный блок (пример чертежа)

Рисунок 2 – Вентиляционный бетонный блок (пример чертежа)

По чертежу изготавливается металлическая основа с вентиляционными каналами, которая заливается бетонной смесью. Применяется армирование сварными сетками.

Качество поверхностей вентиляционных блоков определяется ГОСТ 13015.0-83. В связи с ним упорядочивается допустимая длина скола. При изготовлении железобетонных блоков применяются арматурные стержни. Для тяжелого бетона применяется ГОСТ 26633, для легкого – ГОСТ 25820.

Установка вентиляционных блоков

Даже если вы производите монтаж вентблоков своими руками, воспользуйтесь услугами специалиста для максимальной эффективности вытяжной системы.

  1. Избавьтесь от мелкого мусора на нижней опоре.
  2. Смочите поверхность и накройте заглушкой, чтобы избежать засорения вентиляционного канала.
  3. Раствор из песка и цемента уложите с помощью кельмы по торцу нижней опоры.
  4. Вентиляционный блок аккуратно устанавливается на нижележащий в соответствии с рисунком вентиляционных каналов, и отслеживается вертикальное положение конструкции.
  5. Посредством приваривания блок прикрепляется к стеновым перегородкам. Особое внимание нужно уделить положению блока, чтобы избежать нежелательного смещения.
  6. С помощью кельм производится уплотнение шва.

Плюсы и минусы вентиляционных блоков из бетона

Вентиляционные блоки обладают рядом преимуществ, среди которых:

  • простота организации вентиляционных систем;
  • надежность и прочность конструкции;
  • простата монтажа и долговечность;
  • невысокая стоимость;
  • устойчивость к влаге и гниению.

Но не стоит забывать об отрицательных качествах, пусть и немногочисленных. К ним относятся:

  • тяжесть вентиляционных конструкций;
  • необходимость заблаговременного проектирования.

Заключение

Грамотная вентиляция необходима каждому современному зданию, и одним из самых простых способов ее обеспечения являются конструкции из вентблоков. Обратитесь к специалисту за грамотной консультацией и планировкой вентиляционной системы, чтобы ее надежность и устойчивость радовала вас долгие годы.

Источники информации:

  1. ГОСТ 13015.0-83
  2. ГОСТ 26633-2015
  3. ГОСТ 25820-2014
The following two tabs change content below.

О себе: Специалист широкого профиля. Опыт работы редактором и автором статей в должности журналиста более 12 лет. Закончил филологический факультет Белорусский государственного университета (Отделение русского языка и литературы) и получил диплом по специальности «Филология. Преподаватель русского языка и литературы».

решения для дымоходов и вентканалов

О-блоки YTONG для устройства дымовых труб и вентиляционных каналов

YTONG предлагает свое решение О-блоки из автоклавного газобетона

                   Характеристики

Область применения:

 1. Устройство шумозащитных и теплоизоляционных оболочек вентиляционных каналов – приточных и/или вытяжных с возможностью скрытого размещения канала внутри стены или пристраивая к ограждающей конструкции;
 2. Устройство шумозащитных и теплоизоляционных оболочек дымовых труб со встроенной гильзой отведения продуктов сгорания;

                                               Номенклатура изделий

Описание

Газобетонные блок для дымохода служат тепловой изоляцией из негорючего материала для труб/сборных изделий из нержавеющей стали, керамических труб, обеспечивая безопасность людей при возможном прикосновении к оболочке и пожарную безопасность.

Газобетонный блок для вентиляции не требует дополнительных гильз и легко встраивается в стеновую кладку, но применение гильз увеличивает долговечность и КПД системы. Малый коэффициент теплопроводности оболочки каналов из ячеистого бетона обеспечивает тягу воздуха и нивелирует риск выпадения конденсата. На одном О-блоке размещается до двух отверстий канала.

Крепление дымоходной оболочки и вентканалов из О-блоков к ограждающей конструкции осуществляется с помощью гибких связей, монтируемых в шов кладки каждого ряда блоков.

Преимущества

  • Когда создается дымоход или вентиляция, газобетонный блок O-формы позволяет быстро возвести вентканалы, не нарушая при этом однородность кладки.
  • Монтаж О-блоков ведется на обычный клей для газобетонных блоков YTONG, сохраняя технологический процесс.
  • Автоклавный газобетон YTONG сертифицирован на класс пожарной опасности К0, является негорючим материалом.
  • О-блоки класса прочности В3.5 обеспечивают прочность самонесущих конструкций дымоходов/вентиляционных каналов.

Усиление стеновой кладки

О-блоки в качестве несъемной опалубки применяются с отверстием 160мм для бетонных работ при усилении кладки в сейсмически опасных районах строительства, нестабильных грунтах или когда этого требует конструктивная схема здания.

С ценами на О-блоки можно ознакомиться в прайс-листе

Как создается схема вентиляции в многоэтажном доме

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно — качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу — нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Важность вентиляции многоквартирного дома

Тепловой баланс многоэтажки

Вентиляционная система выполняет несколько функций:

  1. Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
  2. Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
  3. Поддерживает кратность воздухообмена.
  4. Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Вентиляция обеспечивает тепловой баланс. Это особенно актуально для панельных домов старой постройки, где ограждающие конструкции изготавливались из материалов с высокой теплопроводностью. Современные кирпичные и панельные строения состоят из качественных конструкций, обеспечивающий низкий коэффициент теплопроводности и совершенно другой баланс температур. Плюс стационарные кондиционеры, берущие на себя часть функций естественно вентиляции.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

  1. Температура воздуха внутри помещений: для жилых комнат +20-220С; кухни с электрической и газовой плитой 16-180С; ванной +250С; уборной +180С; совмещенного санузла +250С; коридора (вестибюля) +160С; кладовой +120С; машинного отделения лифтовой +50С
  2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
  3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

  • Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +220С.
  • В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не выше +220С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

  • Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
  • Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
  • Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
  • Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
  • Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
  • Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +50С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

Отдушины

В последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

Вентиляция квартир

Схема движения воздуха в квартире

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

  • Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
  • Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
  • Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.
Приточный клапан
  • Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

  • Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
  • Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».



Виды вентиляционных блоков для строительства

Монтаж вентиляционных систем

При возведении строительных конструкций и инженерных сооружений применяются различные виды вентиляционных блоков. Их прямое назначение – обеспечение естественного воздухообмена, без применения дополнительного оборудования, которое значительно увеличило бы затраты. Циркуляция воздуха важна для формирования микроклимата – от этого зависит, в конечном счете, даже долговечность самих зданий. Ещё одной функцией воздуховодов является отвод дыма в случае возгорания.

В доме, где все спроектировано и сделано правильно, не задерживаются запахи, которые быстро вытягиваются наружу. Это один из наглядных показателей, который может оценить каждый.

Бетон Центр предлагает:


Звоните: 8(920)689-28-03

Формирование вентиляционных полостей из блоков применяется повсеместно и регулируется соответствующими нормами и ГОСТ 17079-88. Данные элементы серийно производятся на заводах, специализирующихся на железобетонных изделиях. Стоимость их невысока и позволяет не экономить в ущерб качеству.

Для различных целей используются разные модели блоков: можно проложить, как небольшой, так и достаточно просторный канал, причем весьма сложной формы.

Железобетонные изделия обладают целым комплексом преимуществ:

  • Точная форма, не предполагающая какую-либо подгонку по месту.
  • Прочная структура, собравшая лучшие качества бетона и стали.
  • Широкая номенклатура изделий. Классификация включает в себя достаточно видов и типоразмеров.
  • Удобная транспортировка и укладка с применением строительной техники.
  • Устойчивость к перепадам температуры, воздействию воды, растворам кислот и щелочей. Это касается, как хранения, так и эксплуатационных условий. Их можно спокойно складировать на открытом воздухе, не переживая за сохранность.

Виды железобетонных блоков для вентиляции

Полезная информация

Все они имеют в своей основе прочный каркас из стальной арматуры, покрытый бетоном марки не ниже М300. Большие блоки имеют зацепы из арматуры, выходящие на поверхность и используемые для строповки.

Используется следующая маркировка:

  • Условное обозначение. Для каркаса применяются следующие изделия: ВД (бесконсольные – могут быть включены в несущую конструкцию), 1ВД (одноконсольные – являющиеся опорой для одного перекрытия), 2ВД (двухконсольные – несущие на консолях два перекрытия). ВБ – обыкновенные вентблоки.
  • Длина и высота, указанная в дециметрах, а так же толщина, указанная в сантиметрах. Например, 4-33-2 будет означать, что вентиляционный блок имеет габариты сорок на триста тридцать сантиметров, а толщину – два.
  • Вид материала: указывается легкий бетон (Л).
  • Сейсмостойкость при высоких значениях (С). Этот вид вентиляционных блоков предназначен для особых конструкций и используется нечасто.
  • Стойкость к воздействию агрессивной среды (Н – нормальная проницаемость, П — пониженная, О – особо низкая). В маркировке присутствует при необходимости.
  • Стандарт или другой нормативный документ, согласно которому произведен блок вентиляционный. ГОСТ 17079-88 является авторитетным документом.

Малогабаритные вентблоки

Установка вентблоков

Определение

Выбор оптимального вида, устраивающего по всем показателям – дело не простое и предполагающее определенную квалификацию. В зданиях нагрузка от вентиляционных каналов получается настолько значительной, что она учитываются при архитектурных расчетах.

Так же при проектировании принимается во внимание габарит помещений и особенности их эксплуатации. Даже небольшая ошибка может усложнить использование внутренних помещений, а срок службы постройки окажется меньше предполагаемого. Необходимо обеспечить воздухообмен в определенном масштабе, и не допустить необоснованных переплат за материалы. Для упрощения проектирования используются типовые базовые решения, но в каждом случае их необходимо дорабатывать и адаптировать. Стоит понимать, что чаще всего производятся ЖБИ на заказ, и это требует времени.

Любые виды вентиляционных блоков имеют предел своих возможностей, и существует скорость вентилирования, которую естественным путем никогда не добиться. В этом случае устанавливается специальное оборудование. При его использовании можно пересмотреть конструкцию вентсистемы, сделав её компактнее и легче.

Компания «Бетон-Центр» готова предложить своим партнерам лучшие цены в регионе. Мы сотрудничаем не только с крупными строительными и промышленными организациями, но и с частными лицами. Получить более детальную информацию о производимой нами продукции или оформить заказ вы сможете, связавшись с нами по телефону.

8(920)689-28-03

Вентиляционные блоки из керамзитобетона: укладка

Все здания и сооружения требуют в своих конструкциях качественной вентиляции, сделать это можно, применяя вентиляционные блоки. Использование керамзитобетонных вентиляционных блоков предназначено для обеспечения естественной вентиляции построек и не требует контроля и регулировки. Производство таких блоков происходит путем отливки в формах.

Определение

Вентиляционный блок является самонесущим изделием в строительном сооружении. Имеет различные виды вентиляционных каналов. Фиксация вентиляционной системы осуществляется на несущие стены с помощью аппарата для сварки или цементным раствором. За счет такой конструкции обеспечивается эффективная система воздухообмена.

Вернуться к оглавлению

Особенности

Вентиляционные керамзитобетонные блоки бывают следующих видов:

  • Сборные. Такую вентиляционную конструкцию, соединяя два элемента, собирают сваркой, что облегчает транспортировку и строительство этих материалов и сокращает расходы. Из минусов наблюдается низкий показатель надежности за счет возможных швов стыка.
  • Монолитные блоки для вентиляции состоят из сборного и спутникового канала, а также 2-х доборных элементов. Достоинство монолитного изделия заключается в обеспечении полной герметизации конструкции, прочности и эффективности.

Преимущества керамзитобетонных блоков для вентиляций:

  • применение таких блоков способно обеспечить естественную вентиляцию зданий и сооружений без использования воздуховодных каналов и других технических приспособлений;
  • способны образовать отдельную естественную вентиляционную систему, без необходимости контроля над ней и регулировки.

Недостатки керамзитобетонного вентиляционного блока:

  • потребность в предварительных расчетах при составлении плана зданий и сооружений, что влечет за собой расход денежных средств на привлечение специалиста;
  • способность обеспечить несложную вентиляцию;
  • не заменяют охлаждающие воздух приспособления.
Вернуться к оглавлению

Где применяются?

Дымоход из керамзитобетона.

Применение вентиляционного керамзитобетона актуально для:

  • дымохода;
  • заборных столбов;
  • для вентиляции общественного сооружения;
  • вентиляционных каналов;
  • санитарных узлов и кухонь;
  • несъемной опалубки.

Как пример, керамзитобетонные дымоходы, которые обладают такими преимуществами:

  • легкость и скорость монтажа дымохода;
  • снижение нагрузок на основу дымовой трубы;
  • наличие дополнительного блока для большого количества вентиляции;
  • дымоход имеет возможность установки в стены, что позволяет сохранить площадь комнаты.

В блоках из керамзита применяется процесс спекания раствора под большим давлением. Такая технология обеспечивает блоки дымохода прочностными характеристиками и длительным сроком службы.

Вернуться к оглавлению

Типовые размеры и маркировка

Маркируют изделия из керамзита в зависимости от следующих параметров:

  • типа;
  • вида материала;
  • противостояния бетона агрессивной среде;
  • размера;
  • сейсмостойкости;
  • стандартных обозначений изготовления изделия.

Таким образом, маркируют изделия следующими буквами: сейсмостойкость – С; вид бетона, только легкого – Л; нормальная стойкость – Н, пониженная – П, особо низкая – О. Длина и высота изделий маркируется с помощью соответствующих цифр. Выделяют следующие размеры элементов вентиляции из керамзита по маркам:

  • БВ-28 имеет длину, ширину, высоту соответственно 278 сантиметров, 80 сантиметров, 40 сантиметров;
  • БВ-29 – 283 см, 80 см, 40 см;
  • БВ-30 – 298 см, 80 см, 0 см;
  • БВ-31 – 131 см, 80 см, 40 см;
  • БВ-33 – 328 сантиметров, 80 сантиметров, 40 сантиметров.

Также существуют другие марки бетонов с их соответствующими размерами.

Вернуться к оглавлению

Технология укладки

Схема монтажа вентиляционных блоков.

Начинают укладку вентблоков с расчета особенностей зданий и сооружений. Для этого стоит пригласить профессионального архитектора. План действий позволит сократить расходы на материалы и обеспечить эффективность системы вентиляции. Технология кладки вентблоков выглядит следующим образом:

  • Начинают работы с подготовки рабочего места, для этого убирают мусор, который способен образовать перекосы и увеличить силу соединения двух разных материалов.
  • После чего увлажняют рабочую поверхность и закрывают заглушками, которые уберегут каналы вентиляции от попадания раствора.
  • Далее берут воду, одну часть цемента и три части песка и делают раствор. Для более правильных пропорций и высококачественного материала, применяют смесь, изготовленную на заводе.
  • После тщательного перемешивания компонентов смеси, ее наносят на шаблон.
  • Растягивают цементный состав по поперечному разрезу с помощью кельмы.
  • После осмотра такелажником блока и его разрешения на подъем, погружают в подъемный механизм.
  • Вентблок в месте установки контролируется монтажниками на соответствие отверстий с нижними секциями.
  • Для ровности конструкции контролируют ее вертикаль и при необходимости корректируют расположение изделия.
  • Прихватывают закладные элементы конструкции к стенам, применяя сварку. Важно соблюдать ровную фиксацию блока, чтобы предотвратить его смещения.
  • В завершение кладки вентблоков, обрабатывают и уплотняют швы с помощью кельма.
Вернуться к оглавлению

Заключение

Любое здание требует качественной и эффективной вентиляции, без которой присутствует риск для здоровья человека. Вентблоки, выполненные из материалов с высокими качественными характеристиками, увеличат долговечность и прочность конструкции.

Монтаж вентиляционных блоков при строительстве сооружений

Актуальность конструкции

При проектировании здания любого типа необходимо предусмотреть инженерные системы, касающиеся обеспечения комфорта и безопасности внутри. Одним из наиболее острых моментов является вентиляция. Отсутствие постоянного воздухообмена плохо сказывается, как на здоровье людей, так и на состоянии самого сооружения. Соответствующие требования прописаны в СНиП. Монтаж вентиляционных блоков позволяет реализовать естественную вентиляцию, без применения какого-либо оборудования.

Бетон Центр предлагает:


Звоните: 8(920)689-28-03

В проекте данный вопрос выделяется в самостоятельную часть, включающую необходимые расчеты и составление схемы.

Вентиляционные блоки из железобетона обладают массой преимуществ перед, например, кирпичной кладкой, которая практиковалась ранее:

  • Высокая прочность. Наличие армированного железобетона увеличивает нагрузку, но и положительно влияет на общую жесткость сооружения.
  • Точность размеров. Литье бетонной смеси в формы дает минимальное отклонение, не влияющее на качество готовой системы.
  • Гладкая внутренняя поверхность, уменьшающая скорость оседания загрязняющих веществ. Это практически устраняет необходимость в их дальнейшей прочистке.
  • Большая скорость монтажа, заключающегося в установке элементов по своим местам. Отсутствует необходимость в подгонке.
  • Высокая степень механизации процесса, снижающая нагрузку на рабочих.

Все это позволило сделать такой подход к изготовлению вентиляционных шахт основным. Все прочие исполнения встречаются редко.

Порядок работ

Популярные ЖБ изделия

Они производятся после завершения возведения несущих стен на этаже.

Монтаж вентиляционных блоков включает в себя:

  • Поставку железобетонных изделий на объект и аккуратную их выгрузку. Необходимо проверить сопроводительную документацию, наличие маркировки и соответствие её проектным значениям. Особое внимание уделяется осмотру на предмет повреждений ЖБИ в процессе транспортировки – как правило, их легко заметить.
  • Подготовку посадочных мест. Необходимо провести контрольные замеры, освободить место и ознакомить рабочих с порядком монтажа и ТБ. Важно обеспечить безопасность, включающую в себя, как огораживание пространства, так и установку защитных щитов.
  • Строповка и подача блоков к месту установки. Обычно они достаточно тяжелы и габаритны, чтобы можно было обойтись без подъемно-транспортного оборудования – в данном случае башенного крана. Для упрощения захвата, детали оборудуются при изготовлении петлями из арматуры (в надежности которых так же нужно предварительно убедиться). Для проведения подъемных работ обычно привлекаются дополнительные монтажники, обеспечивающие должную координацию.
  • Вентиляционные блоки в процессе монтажа

    Подготовка к строповке

  • Установку по месту. Нужно добиться минимальных зазоров и обойтись без подгонки, которая наверняка плохо скажется на ЖБИ. Положение блока корректируется с помощью деревянных клиньев.
  • Фиксацию. Для крепления используется цемент, обеспечивающий достаточную прочность соединения. Он наносится непосредственно перед укладкой вентиляционных блоков – восстановление пластичности раствора не допускается. Иногда для большей надежности используется сварка – в этом случае должны быть предусмотрены сопрягающиеся металлические детали конструкции.
  • Герметизацию стыков. Здесь так же можно обойтись цементом, хотя применяются и более современные и технологичные материалы.
  • Проверку выполнения и срезание технологических петель.

Все это занимает достаточно много времени и требует высокой квалификации рабочих. Без отсутствия опыта непросто правильно выставить блок, корректируя его положение в пространстве. Нестандартные ЖБИ в данной области практически не используются – ГОСТовская линейка удовлетворяет все потребности строительной отрасли.

Монтаж вентиляционных блоков – ответственная часть строительства, требующая последовательности и точности. Ошибки могут привести к неэффективной работе вытяжки и всем сопутствующим проблемам. Дополнительную трудность создает то, что продуктивность воздухообмена получится проверить лишь в самом конце, когда серьезные переделки нежелательны, а то и не возможны.

Компания «Бетон-Центр» готова предложить своим партнерам лучшие цены в регионе. Мы сотрудничаем не только с крупными строительными и промышленными организациями, но и с частными лицами. Получить более детальную информацию о производимой нами продукции или оформить заказ вы сможете, связавшись с нами по телефону.

8(920)689-28-03

Проектирование систем вентиляции

Для проектирования систем вентиляции можно использовать приведенную ниже процедуру:

  • Расчет тепловой или охлаждающей нагрузки, включая явное и скрытое тепло
  • Рассчитайте необходимые воздушные сдвиги в зависимости от количества людей и их активности или любых других специальных процесс в помещениях
  • Расчет температуры приточного воздуха
  • Расчет циркулирующей массы воздуха
  • Расчет потерь температуры в воздуховодах
  • Расчет мощности компонентов — нагревателей, охладителей, омывателей, увлажнителей
  • Расчет размера котла или нагревателя
  • Конструкция и Расчет системы воздуховодов

1.Расчет тепловых и охлаждающих нагрузок

Расчет тепловых и охлаждающих нагрузок по

  • Расчет тепловых или охлаждающих нагрузок внутри помещений
  • Расчет тепловых или охлаждающих нагрузок на окружающую среду

2. Расчет воздушных перемещений в соответствии с жильцами или любыми процессами

Расчет создаваемого загрязнения по лицам, их деятельности и процессам.

3. Расчет температуры подаваемого воздуха

Расчет температуры подаваемого воздуха. Общие рекомендации:

  • Для обогрева, 38-50 o C (100-120 o F) Может подойти
  • Для охлаждения, где впускные отверстия находятся рядом с занятыми зонами, 6-8 o C (10-15 o F) Может быть подана температура на ниже комнатной
  • Для охлаждения, где используются высокоскоростные диффузионные струи, может быть подходящей 17 o C (30 o F) ниже комнатной температуры

4.Расчет количества воздуха

Нагрев воздуха

Если для обогрева используется воздух, необходимый расход воздуха может быть выражен как

q h = H h / (ρ c p (t с — t r )) (1)

где

q h = объем воздуха для обогрева (м 3 / с)

H h = тепловая нагрузка (Вт)

c p = удельная теплоемкость воздуха (Дж / кг · К)

t s = температура подачи ( o C)

t r = комнатная температура ( o C)

ρ = плотность воздуха (кг / м 3 )

Воздушное охлаждение

Если для охлаждения используется воздух, необходимый расход воздуха может быть выражен как

q c = H c / (ρ c p (t o — t r )) (2)

где

q c = объем воздуха для охлаждения (м 3 / с)

H c = охлаждающая нагрузка (Вт)

t o = температура на выходе ( o C), где t o = t r , если воздух в помещении смешанный

Пример — Нагревание

Если тепловая нагрузка H h = 400 Вт , температура подачи t s = 30 o C и комнатная температура t 90 075 r = 22 o C , расход воздуха можно рассчитать как:

q h = (400 Вт) / ((1.2 кг / м 3 ) (1005 Дж / кг K) ((30 o C) — (22 o C)))

= 0,041 м 3 / с

= 149 м 3 / ч

Влажность
Увлажнение

Если наружный воздух более влажный, чем воздух в помещении, то воздух в помещении можно увлажнять, подавая воздух снаружи. Количество приточного воздуха можно рассчитать как

q mh = Q h / (ρ (x 1 — x 2 )) (3)

где

q mh = объем воздуха для увлажнения (м 3 / с)

Q h = подаваемая влажность (кг / с)

ρ = плотность воздуха (кг / м 3 )

x 2 = влажность воздуха в помещении (кг / кг)

x 1 = влажность приточного воздуха ( кг / кг)

Осушение

Если наружный воздух менее влажный, чем воздух в помещении, то воздух в помещении можно осушать, подавая воздух снаружи.Количество приточного воздуха можно рассчитать как

q md = Q d / (ρ (x 2 — x 1 )) (4)

где

q md = объем воздуха для осушения (м 3 / с)

Q d = влага, подлежащая осушению (кг / с)

Пример — Увлажнение

При добавлении влаги Q h = 0.003 кг / с , влажность помещения x 1 = 0,001 кг / кг и влажность приточного воздуха x 2 = 0,008 кг / кг , количество воздуха можно выразить как:

q mh = (0,003 кг / с) / ((1,2 кг / м 3 ) ((0,008 кг / кг) — (0,001 кг / кг)))

= 0,36 м 3 / s

В качестве альтернативы количество воздуха определяется требованиями людей или процессов.

5. Потери температуры в воздуховодах

Потери тепла из воздуховода можно рассчитать как

H = A k ((t 1 + t 2 ) / 2 — t r ) (5)

где

H = тепловые потери (Вт)

A = площадь стенок воздуховода (м 2 )

t 1 = начальная температура в воздуховоде ( o C)

t 2 = конечная температура в воздуховоде ( o C)

k = коэффициент теплопотерь стенок воздуховода (Вт / м ) 2 К) (5.68 Вт / м 2 K для каналов из листового металла, 2,3 Вт / м 2 K для изолированных каналов)

t r = температура окружающей среды ( o C)

Потери тепла в воздушном потоке могут быть выражены как

H = 1000 qc p (t 1 — t 2 ) (5b)

, где

q = масса проходящего воздуха (кг / с)

c p = удельная теплоемкость воздуха (кДж / кг · K)

(5) и (5b) могут быть объединены с

H = A k ((t 1 + t 2 ) / 2 — t r )) = 1000 qc p (t 1 — t 2 ) (5c)

Обратите внимание, что для более высоких температур ps следует использовать средние логарифмические значения температуры.

6. Выбор нагревателей, стиральных машин, увлажнителей и охладителей

Установки, такие как нагреватели, фильтры и т. Д., Должны выбираться на основе количества воздуха и производительности из каталогов производителей.

7. Котел

Мощность котла может быть выражена как

B = H (1 + x) (6)

, где

B = мощность котла (кВт)

H = общая тепловая нагрузка всех нагревательных агрегатов в системе (кВт)

x = запас для нагрева системы, обычно используются значения 0.От 1 до 0,2

Котел с правильной мощностью должен быть выбран из производственных каталогов.

8. Размеры воздуховодов

Скорость воздуха в воздуховоде можно выразить как:

v = Q / A (7)

, где

v = скорость воздуха (м / с)

Q = объем воздуха (м 3 / с)

A = поперечное сечение воздуховода (м 2 )

Общая потеря давления в воздуховодах может быть рассчитана как

dp t = dp f + dp s + dp c (8)

где

dp t = общая потеря давления в системе (Па, Н / м 2 )

dp f = большая потеря давления в каналах из-за трения (Па, Н / м 2 )

900 74 dp s = незначительная потеря давления в фитингах, коленах и т. Д.(Па, Н / м 2 )

dp c = незначительная потеря давления в компонентах, таких как фильтры, нагреватели и т. Д. (Па, Н / м 2 )

Основное давление потери в воздуховодах из-за трения можно рассчитать как

dp f = R l (9)

, где

R = сопротивление трению в воздуховоде на единицу длины (Па, Н / м 2 на 1 м воздуховода)

l = длина воздуховода (м)

Сопротивление трению в воздуховоде на единицу длины можно рассчитать как

R = λ / d h (ρ v 2 /2) (10)

где

R = потеря давления (Па, Н / м 2 )

λ 9007 9 = коэффициент трения

d h = гидравлический диаметр (м)

.

Perfect Silence Design Вентиляционная установка для коммерческого и жилого оборудования Hvac

Holtop Perfect Silence Design Вентиляционная установка для коммерческого и жилого оборудования Hvac

Описание продукта

Он может вытеснять застоявшийся воздух внутри помещения, одновременно обеспечивая приток свежего воздуха наружу в комнату, используя передовую технологию рекуперации тепла / энергии, можно обмениваться энергией, используя разницу температуры и влажности между внутренним и наружным воздухом.Таким образом, он может не только решить проблему загрязнения в помещении, но и сэкономить энергию.

Основные характеристики:

Потолочная или подвесная установка Тип

Воздушный поток от 100 до 1300 м3 / ч
Рекуперация тепла и энергии

Пластинчатый теплообменник с поперечным потоком
Бесшумная конструкция и бесшумная работа
Двойные фильтры для очистки воздуха
Простая установка на потолок
Функция байпаса

Функция:

1.Обеспечивает постоянную подачу свежего воздуха, отфильтрованного наружного воздуха в дом

2. Отсасывание загрязнителей окружающей среды в помещении для улучшения качества воздуха в помещении

3. Предварительно охладите или нагрейте свежий воздух летом и зимой

4. Предназначен для обеспечения комфорта в теплом влажном климате и отвода поступающей влаги обратно на улицу.

Контроллер для вентилятора с рекуперацией тепла и энергии HOLTOP (HRV и ERV)

Стандартный тип — HDK-08

1.Светодиодный дисплей
2. 3 скорости
3. Переключатель нормальной вентиляции и рекуперации энергии
4. Измерение температуры в помещении
5. Изменение значения температуры

Интеллектуальный тип (опция)

1. Светодиодный дисплей температуры.

2. Автоматический байпас
3. Электрический нагреватель
4. Размораживание
5. Внешнее включение / выключение
6. Контроль концентрации CO2
7. Интеллектуальная сигнализация
8. Память данных
9. Недельный таймер
10. Регулировка расхода воздуха

РУКОВОДСТВО ПО ВЫБОРУ

1.Выберите подходящие типы установки в зависимости от конструкции здания

2. Определите необходимый приток свежего воздуха в соответствии с использованием, размером и количеством людей

3. Выберите правильные характеристики и количество в соответствии с определенным потоком свежего воздуха

Пример

Площадь компьютерного зала 60 кв. Метров (S = 60), чистая высота 3 метра (H = 3), а в помещении находится 10 человек (N = 10). Это.

Если он рассчитывается в соответствии с «Персональным расходом свежего воздуха» и предположим, что: Q = 70, результат будет

Q1 = N * Q = 10 * 70 = 700 (м3 / ч)

Если рассчитано согласно «Воздухообмену в час», и предположим, что: P = 5, результат будет

Q2 = P * S * H ​​= 5 * 60 * 3 = 900 (м3)

Так как Q2> Q1, Q2 лучше для выбора агрегата.

Что касается специальных производств, таких как больницы (хирургические и специальные медпункты), лаборатории, мастерские, требуемый воздушный поток должен определяться в соответствии с соответствующими нормативными документами.

Установка вентилятора с рекуперацией тепла и энергии HOLTOP (подходит для всех потолочных или подвесных вентиляторов HOLTOP)

.

Отправить ответ

avatar
  Подписаться
Уведомление о
