Что такое стропильная система крыши

Стропильная система — это система скатной крыши, которая состоит из стропил. Или, можно сказать, это каркас скатной крыши, её основа (скелет).

Стропила выполняют несущую функцию в системе крыши. Вес от крыши через стропильную систему передаётся на несущие стены строения.

В зависимости от вида и типа строения крыши в состав стропильной системы могут входить стропила, мауэрлаты, подстропильные горизонтальные балки (ригеля), прогоны, лежни и стойки на них, а также подкосы и прочие элементы.

Поговорим о том, как устроена и как правильно построить эту систему.

Требования, предъявляемые к стропильной системе

Жесткость

Каждая деталь системы, а также места соединений обязаны быть жесткими. Они не должны деформироваться ни при усилии сдвига, ни при усилии распора.
Основа всей конструкции – треугольник. Именно такую форму имеет конструкция. Жесткая фиксация стропил обеспечивает крыше необходимую устойчивость.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева.
Можно взять хвойное дерево, но не ниже первого сорта, с влажностью ниже 18 процентов.
Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда материалы кровли прослужат долго.

Высокое качество материала

Дерево для стропил должно быть отличного качества:

• Древесина берется 1 — 3 сорта.
• Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 кв.см .
• Прогоны, подушки и мауэрлат делают из бруса сечением 150х150 либо из доски 50х150. Их обрабатывают антисептиком.

Стропильная система для четырехскатной крыши

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

• Мауэрлат – это фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.
• Стропильная нога – определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.
• Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.
• Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.
• Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).
• Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.
• Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.
• Кобылки — применяют для создания свеса, в случае если длина стропильных ног не достаточна.
• Свес крыши — это элемент, предназначенный для защиты от попадания на стены избыточного количества осадков.
• Ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м, без внутренних перегородок.

Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания. Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м). Нога при таком решении передает нагрузку по всей своей плоскости мауэрлату.

Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть.

В висячих стропильных системах, в отличие от наслонных, стропильные ноги опираются только на мауэрлаты, расположенные на фасадных несущих стенах.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Если пролет более 15 м, то вместо конькового прогона монтируются два боковых, которые дополнительно крепятся на стойки.

В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности, на которые нужно ОБРАТИТЬ ВНИМАНИЕ:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция чердака – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна гидроизоляция.

Строительство кровли и стропил начинается с проектирования.

Основная задача— разработать внешний вид крыши и рассчитать типоразмеры конструкции с учетом различных нагрузок.

Работа эта непростая, требует внимания и знаний. Рекомендуем, по возможности, обратиться к специалистам.

Стропильная система. Устройство двухскатной крыши: план, монтаж

• Висячая
• Наслонная

• Способы монтажа мауэрлата
• Коньковый прогон
• Дополнительные элементы
• Порядок монтажа
• Технология крепежа к мауэрлату

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По  конструкции они подразделяются на наслонные и висячие.

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

На заметку

«Фермой» называют 2 стропильные ноги, которые соединены между собой и усилены раскосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

На заметку

Устройство двухскатной крыши может предполагать наличие обоих типов как наслонных, так и висячих.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды.

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

• посредством армирующего пояса (на бетон шпильками),
• на шпильки, вмурованные в кладку стен,
• с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

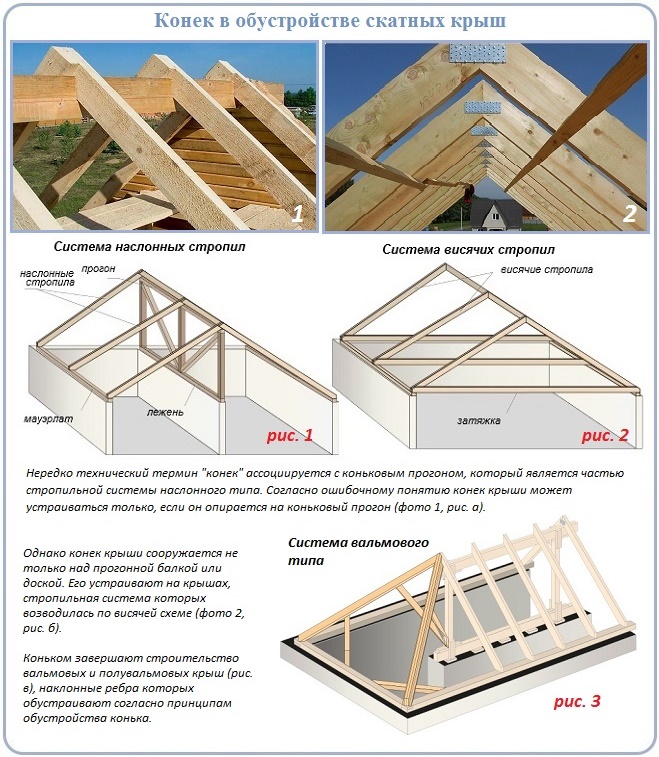

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

• При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор.
• При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

• Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла.
• Подкосы помогают разгрузить стропила в центре. Их устанавливают под все “ноги” под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м.
• Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

• собрать ферму на земле и поднять ее наверх;
• собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

• Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения.
• Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем.
• Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении.
• Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».

На заметку

Затруднений в установке простого каркаса не возникнет, если знать, каким образом устроена двускатная крыша — стропильная система под металлочерепицу, профнастил, ондулин или другое покрытие с учетом технических и технологических особенностей той или иной кровли.
