Конструкция подпорная стенка: Подпорная стенка на участке: устройство, материалы, особенности. Мастер-класс

Подпорная стенка своими руками: вполне по силам

Из-за сложности ландшафта дачного участка нередко приходится выполнять террасирование участка – устройство горизонтальных участков (террас) с помощью строительства подпорных стенок. Это могут быть легкие конструкции, до полутора метров высотой, или капитальные – до трех метров.

Из камня

Если вы планируете выполнить небольшое сооружение, на которое не будет переходить нагрузка от построек, можно обойтись без чертежа. В этом случае достаточно произвести разметку на местности и рассчитать требующееся количество строительных материалов. Спланируйте, как будет выглядеть ваша подпорная стенка. Рекомендуем выполнить  ее криволинейной. Такая конфигурация придаст ей хорошую устойчивость и внешнюю привлекательность.

Начните строительство с удаления плодородного слоя, это, как правило, не более 20-30 сантиметров. Этот слой можно будет разместить поверх насыпанного грунта.

Подпорная стенка из бревен или бруса

Наиболее дешевая подпорная стенка – из бревен, которые вкапываются вертикально. Например, для полутораметровой стены необходимы двухметровые бревна, которые будут вкопаны на глубину 50 см. Те пятьдесят сантиметров, которые будут скрыты в грунте, надо обработать антисептиком для предотвращения гниения.

Подпорная стенка из бревен

Порядок строительства подпорной стенки из бревен высотой 1.5 м.

1. Роем траншею 60 см глубиной
2. На дно траншеи устраиваем подушку из гравия и трамбуем ее.
3. Устанавливаем бревна (2 м) вертикально на подушку вплотную друг к другу и фиксируем.
4. Прокладываем толь, изолируя подземный участок бревен от грунта.
5. Заливаем бетон до уровня грунта.

Вместо бревен можно также использовать брус. Его можно как устанавливать вертикально, так и построить из него подпорную стенку, укладывая горизонтально.

Подпорная стенка из бруса

Из бруса

Подпорная стенка из кирпича

Оптимальное решение – возведение подпорной стены из кирпича. Это самый универсальный строительный материал. Если высота стенки не превышает 1.5 метра, возможно ее возведение кладкой в полкирпича. Чем выше стена, тем шире должна быть стена.

Из кирпича

Устройство подпорной стенки из кирпича требует фундамента, ширина которого должна превышать ширину стенки в 2-3 раза, а глубина — 30-40 см. Порядок устройства фндамента и стенки:

1. Роем траншею 50 см глубиной
2. На дне траншеи устраиваем подушку из щебня и утрамбовываем ее.
3. Заливаем бетон до уровня ниже уровня грунта на 15 см.
4. Выкладываем стенку. Для кладки приемлем классический раствор цемента с песком в пропорции 1 к 3.  В нижней части стены оставляем дренажные отверстия.
5. На удалении не более 2 м друг от друга выкладываем ребра жесткости.

Подпорные стенки из кирпича смотрятся аккуратно и строго и подойдут к регулярному стилю оформления сада.

Из кирпича

Подпорная стенка из природного камня

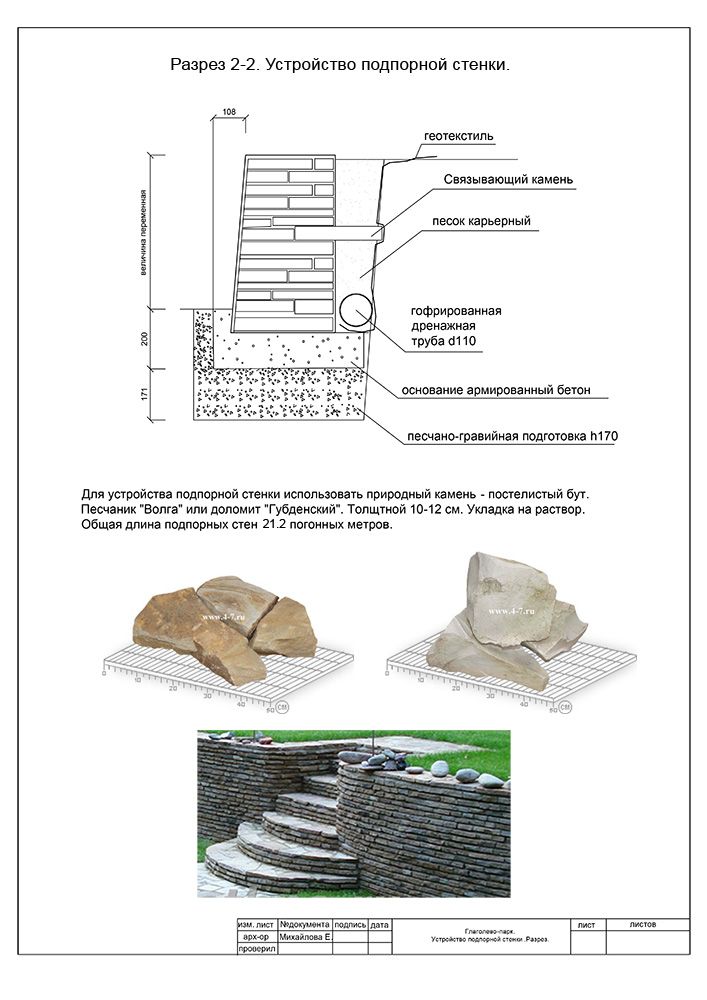

Подпорная стенка из природного камня выкладывается в целом так же, как и из кирпича. Для кладки используется камень с плоскими гранями — песчаник, базальт, гранит.

Из природного камня

Такая подпорная стенка выглядит очень красиво и подойдет практически к любому стилю ландшафтного дизайна.

Из камня

Подпорная стенка из бетона

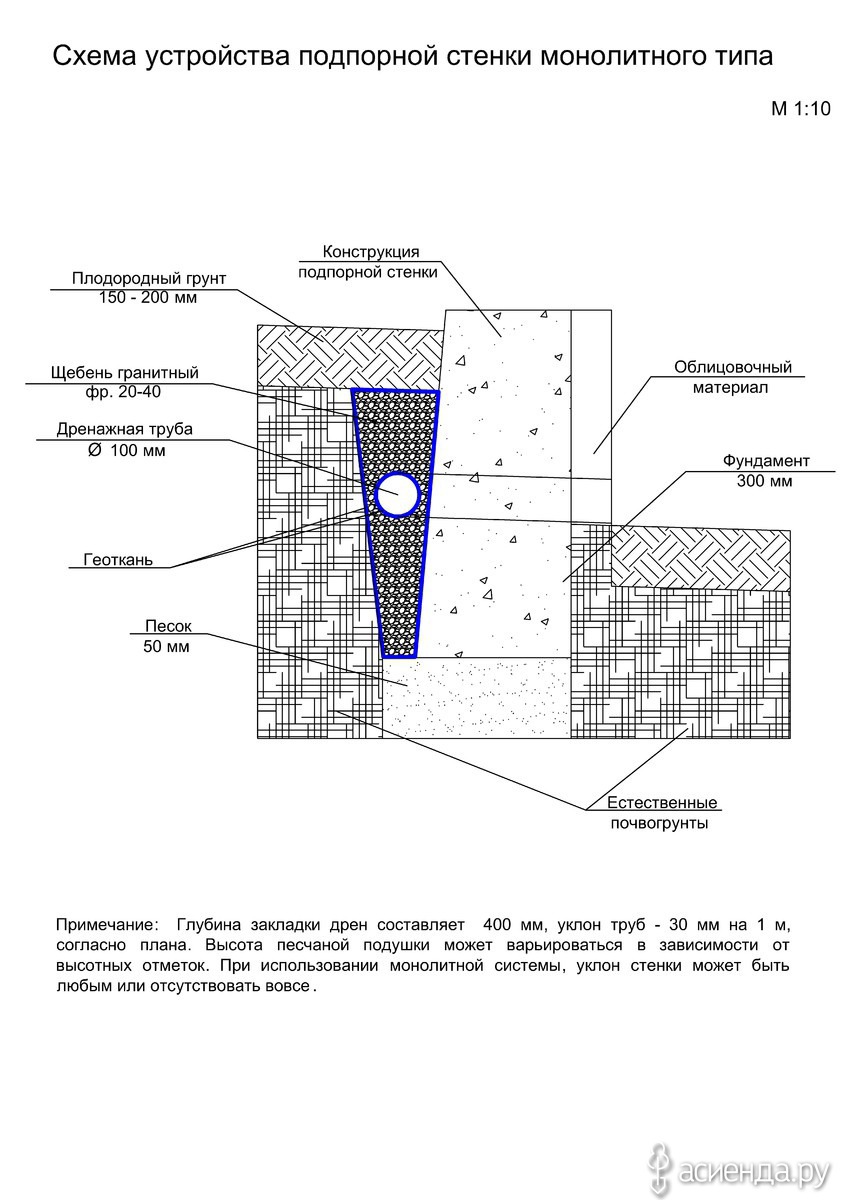

Усройство подпорной стенки из бетона относительно несложно. Стенки получаются крепкими и долговечными, но подойдут не ко всякому стилю ландшафта. Например, в различных вариантах пейзажного стиля или стиля кантри они будут выглядеть неуместно. Однако эта проблема решается путем облицовки такой стенки природным камнем.

Из бетона с облицовкой камнем

Порядок устройства подпорной стенки из бетона своими руками:

1. Роем траншею 30-40 см глубиной (для стенки высотой до 1 м).
2. Устанавливаем опалубку из прочных досок на высоту стенки.
3. На дне траншеи устраиваем подушку из щебня.
4. Заливаем опалубку бетоном.
5. После застывания бетона снимаем опалубку и приступаем к облицовке, либо выравниваем неровности цементным раствором.

Бетонные подпорные стенки без облицовки будут хорошо смотреться в саду стилей хай-тек или минимализм.

Из бетона

Подпорная стенка из габионов

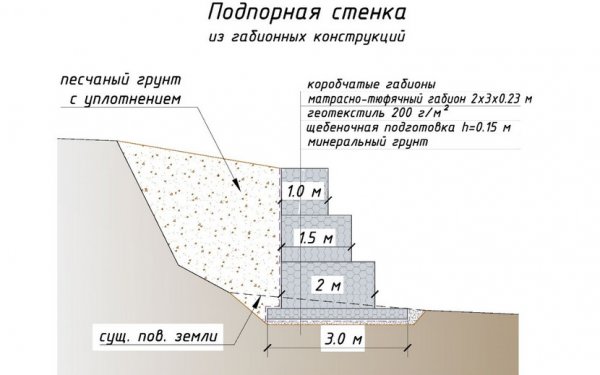

Габионы — контейнеры из проволочной сетки, заполненные камнями — популярный способ создания подпорных стенок. Преимущества:

• легкость обустройства
• невысокая цена
• экологичность и отсутствие необходимости специальных дренажных приспособлений
• аккуратный и привлекательный внешний вид.

Из габионов

Создать подпорную стенку своими руками из габионов легко:

1. Обустраиваем небольшой фундамент так же, как для стенки из камня. Если высота стенки менее 1м, можно обойтись вообще без фундамента.
2. Устанавливаем контейнеры и скрепляем их друг с другом проволокой.
3. Засыпаем контейнеры камнями. На переднюю сторону контейнеров можно насыпать наиболее декоративные камни (например, гранитный щебень или крупную гальку), заднюю часть контейнеров, которая не видна, можно заполнить любым дешевым щебнем.

Из габионов

Заключение

Подпорная стенка — не самое сложное в мире сооружение. Если вы хотите сэкономить на оплате наемного труда, вам вполне по силам создать подпорные стенки самостоятельно и с их помощью создать на вашем участке красивые и удобные террасы. Это особенно актуально для участков на склонах.

устройство, материалы, возведение, виды, конструкция, с уклоном, из бетона, в ландшафтном дизайне

Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подобная конструкция своими руками.

Подпорная стенка представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень.

Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стену, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

Как устроена конструкция

Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Какие материалы подойдут для работы

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Сооружение из камня

Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.

Вариант из габионов

Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича

Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Сооружение из бетона

Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стена может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Как сделать водоотвод

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

• Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
• Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
• Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

Строим подпорную стену своими руками (видео)

Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке.

их виды и конструкции с фото, подходящие материалы

Чтобы сохранить природный ландшафт и предотвратить процессы изменения рельефа на собственном участке, многие прибегают к строительству защитных сооружений, например, специальных стен.

Конечно, обеспечить долговечный эффект от таких работ возможно только при знании нюансов монтажа и особенностей подобных установок, поэтому давайте ознакомимся с характеристиками подпорных стенок, их конструкциями и видами, которые сегодня популярны.

Общие особенности подпорных стенок

Подпорные стенки на даче – это конструкции, предотвращающие процессы сползания грунта и всевозможные обрушения, наиболее характерные для склонов, откосов и других неровностей поверхности.

Если сформировать подпорную стенку на участке с уклоном, вы сможете обеспечить надежную защиту местности от непредвиденных изменений поверхности, обезопасить себя, а также на долгие годы сохранить имеющийся природный ландшафт.

Благодаря современным конструктивным особенностям и разным вариантам облицовки подпорных стенок стало возможным превратить их не только в защитные сооружения, но и в элементы декора на загородном участке. Поэтому зачастую процесс их монтажа начинается с планирования внешнего вида и общей конструкции, чтобы максимально гармонично вписать новую стену в участок и обеспечить схожесть с имеющимися на нем объектами.

Внимание! Подпорные конструкции такого типа можно использовать и при создании террасированных участков.

Если правильно расставить акценты с помощью стен, вы также сможете обеспечить грамотное зонирование участка на функциональные зоны и зоны, которые будут играть декоративную роль и подчеркивать природную красоту местности.

Разновидности подпорных стен

Если вы запланировали сделать подпорные стенки своими руками, то должны не только изучить их устройство, но и разобраться с основными разновидностями таких сооружений. К примеру, в зависимости от особенностей установки их можно разделить на две категории:

• монолитные стены представляют собой целостную конструкцию для подпорки, которая создается на железобетонных заводах и отливается в опалубку, чтобы сразу приобрести нужные пропорции;
• сборные стенки, в отличие из монолитных, могут изготавливаться не только путем литья бетона, но и формироваться из составляющих, выполненных на каменной, кирпичной, деревянной и другой основе.

Подпорные стенки могут отличаться и по своей глубине. Стены глубокого заложения имеют глубину, превышающую ширину конструкции более чем в 1,5 раза. Неглубокие, соответственно, имеют меньшую глубину.

Стены высотой до метра считаются низкими, более двух – высокими. Средние стены – наиболее распространенный вариант для укрепления ландшафта на даче.

Внимание! Стены средней и большой высоты перед монтажом следует спроектировать, используя специальные методы (например, воспользовавшись компьютерными программами), поскольку общепринятые параметры могут не подойти для вашей местности.

Также данные конструкции могут отличаться по способу обеспечения устойчивости:

• массивные стены – это конструкции, которые получаются стойкими и надежными за счет своей массы (кирпичной или бетонной). На их изготовление требуется больше материалов, а также трудовых и временных затрат. Чтобы грамотно выполнить эти работы, следует ориентироваться на готовое технико-экономическое обоснование. В большинстве случаев массивные стенки имеют одинаковые параметры;
• полумассивные стены имеют устойчивую конструкцию за счет своей массы, а также благодаря грунту на фундаменте. Их изготавливают из армированного бетона;
• тонкоэлементные стены, как правило, создают путем соединения плит из железобетона. Они получаются устойчивыми за счет массы грунта над фундаментной плитой, а роль собственной массы в этом процессе — не слишком высокая;
• тонкие стены устойчивы исключительно за счет основания в грунте.

Устройство подпорных стенок на даче должно зависеть от особенностей ландшафта. Только при их изучении вы сможете выбрать оптимальный тип конструкции. В зависимости от этих факторов можно остановиться на монтаже подпорной стенки без фундамента или конструкции с надежной основой. Также стенки могут располагаться автономно или соединяться с сооружениями, пандусами, лестницами и прочими элементами участка.

Конструкция подпорных стенок

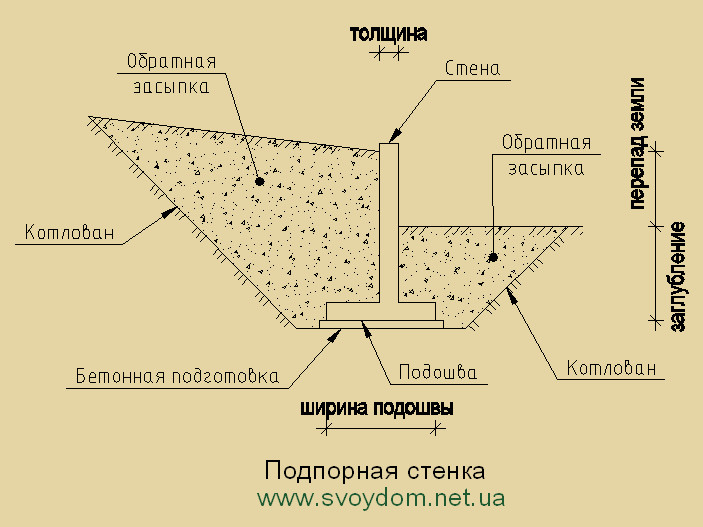

Традиционная конструкция подпорной стенки включает в себя три составляющих. Прежде всего, это подземная часть установки или фундамент. Она служит для обеспечения устойчивости всего сооружения. Тело стенки – это видимая часть, которая находится над землей. Кроме того, конструкция включает в себя дренаж подпорной стенки, а также водоотвод: они делают установку прочнее и долговечнее.

Планируя, как сделать подпорную стенку, вы должны учесть все факторы, которые могут оказать воздействие на ее стойкость и сохранность. В зависимости от этих особенностей следует выбирать вид конструкции и основной материал.

На стенку будет давить ее собственная масса, а также дополнительные элементы, которые будут закреплены на конструкции. Грунт засыпки будет давить как на саму стену, так и на фундамент. Также будет действовать сила трения с грунтом, а в некоторых случаях на установку будет влиять и ветер, сейсмическая активность, природные вибрации, подземные водные потоки и вспучивание грунта при морозе.

Чтобы предвидеть возможные последствия от такого влияния, обеспечьте надежное армирование подпорной стенки, а также продумайте отделку подпорной стенки, о которой мы поговорим более детально.

Распространенные материалы

Существует множество подходящих материалов для создания укрепляющих конструкций. Тогда из чего сделать подпорную стенку на участке? Довольно часто для этих целей используют дерево. И не только потому, что этот материал имеет неплохую прочность, но и в связи с его эстетическими особенностями: устройство деревянных подпорных стенок позволяет гармонично вписать их в природный ландшафт.

При строительстве подпорных стенок из дерева своими руками используют для свай бревна или брус. При высоте конструкции до метра их длина должна быть как минимум полтора метра, поскольку на треть они будут установлены в грунте.

Внимание! Часть, помещенная в землю, должна быть пропитана защитными средствами для отталкивания влаги и предотвращения процессов гниения материала. Также для защиты дерево можно покрыть горячим битумом или обжечь на огне.

Чтобы построить деревянную подпорную стенку, следует выкопать траншею глубиной, превышающей длину вставляемой в землю части примерно на десять сантиметров. При этом ширина траншеи должна превышать диаметр бревна на двадцать сантиметров.

Сформируйте на дне десятисантиметровую подушку из гравия, утрамбуйте ее – и приступайте к вертикальной установке бревен.

Если вы решили построить подпорную стенку из дерева небольших размеров, будет достаточно засыпать траншею камнями и утрамбовать.

Следующий тип – подпорная стенка из бетона. Такая конструкция порадует вас своими эксплуатационными характеристиками, но будет не столь эстетичной в саду, как другие разновидности, поэтому придется продумать декоративную отделку для самодельных укреплений. Как и в прошлом случае, для начала вам придется подготовить траншею, имеющую глубину до сорока сантиметров, если стена будет иметь метровую высоту.

Поставьте опалубку из надежных досок, соединенных друг с другом. Сформируйте полушку из гравия или щебня на дне, разместите арматурную сетку – и приступайте к заливанию бетонной смеси.

Примерно через пять дней опалубку можно будет снять, а неровности – исправить, воспользовавшись цементом. Когда он высохнет, можете заняться оформлением конструкции. Для подпорной стенки можно использовать и готовые декоративные бетонные блоки.

Сложнее делается подпорная стенка из камня своими руками. Поэтому зачастую для устройства каменных подпорных стенок обращаются к компетентным специалистам. Существует два способа, как сделать подпорную стенку из камней: первый предполагает сухую кладку, а во втором случае для скрепления элементов используется раствор цемента.

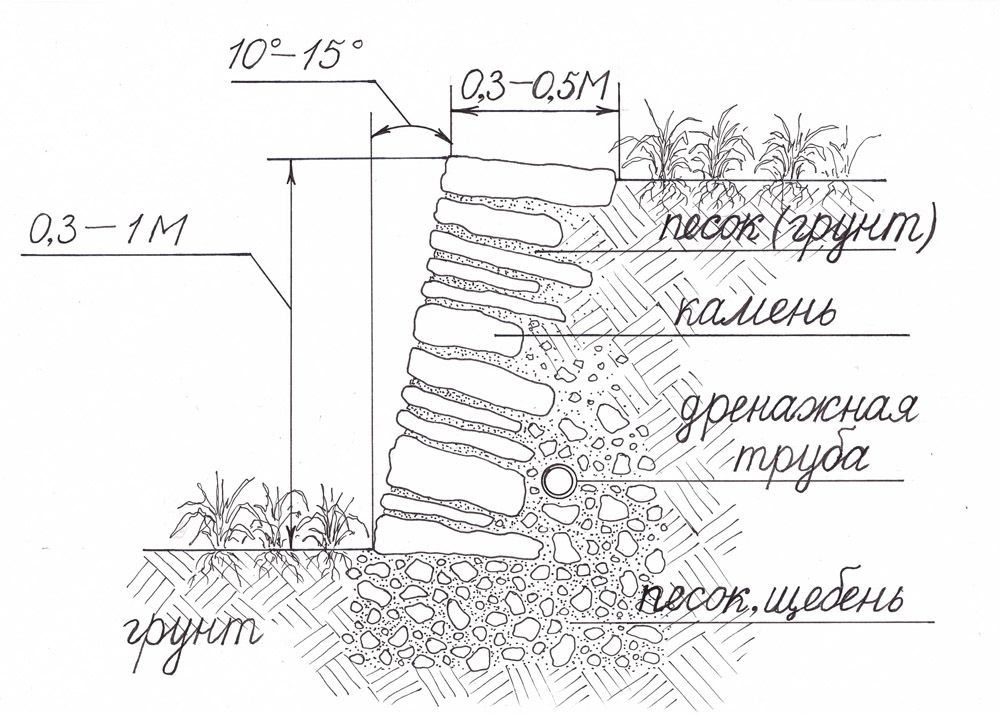

Подпорные стенки из камня — бутового, плитняка, песчаника, природного или искусственного — в ландшафтном дизайне могут выглядеть по-разному в зависимости от выбранного материала. Вы можете сделать подпорную стенку из натурального камня использовать бут или декоративный материал. При строительстве каменных подпорных стенок чаще всего используют гранит, базальт, диабаз.

Устройство подпорных стенок из камня обязательно включает в себя фундамент из бетона. При сооружении невысокой конструкции вместо него можно использовать крупные камни — булыжники, которые сыграют роль основы. Ширина фундамента должна быть выше ширины подпорной конструкции приблизительно втрое.

Чтобы построить каменную подпорную стенку, необходимо вырыть траншею больше ширины фундамента примерно на десять сантиметров. На дне делается 20-30-сантиметровая подушка из гравия и песка. После ее трамбовки добавляется бетонная смесь (с учетом того, что высота фундамента должна не доходить до верхнего уровня земли на пятнадцать сантиметров).

При застывании фундамента можно заняться выкладыванием камней, их соединением с помощью цемента или смеси для затирки, а также высадкой растений в некоторых швах, если строительство подпорных стенок из камня осуществляется сухим методом.

Для тех, кто часто занимается строительными работами, будет несложно построить подпорную стенку из кирпича или пеноблоков, устройство которой тоже предполагает наличие фундамента, как и в случае с каменными конструкциями. При строительстве кирпичных подпорных стенок следует уделить внимание планированию их толщины.

Если устройство кирпичных подпорных стенок имеет высоту до шестидесяти сантиметров, их толщина может составлять половину кирпича. При возведении метровой конструкции ширину лучше сделать как минимум в толщину одного кирпича.

Чтобы построить кирпичную подпорную стенку, вам придется приготовить раствор для надежного крепления всех составных элементов. Со временем вы сможете вернуться к строительству кирпичных подпорных стенок и увеличить их высоту, если это необходимо.

Еще один популярный вариант для укрепления ландшафта — подпорная стенка из габионов. Для их монтажа используются конструкции в виде металлических сетчатых контейнеров, наполненных камнями. Чтобы установить стену из габионов, необязательно делать фундамент (он нужен только для конструкций высотой более метра).

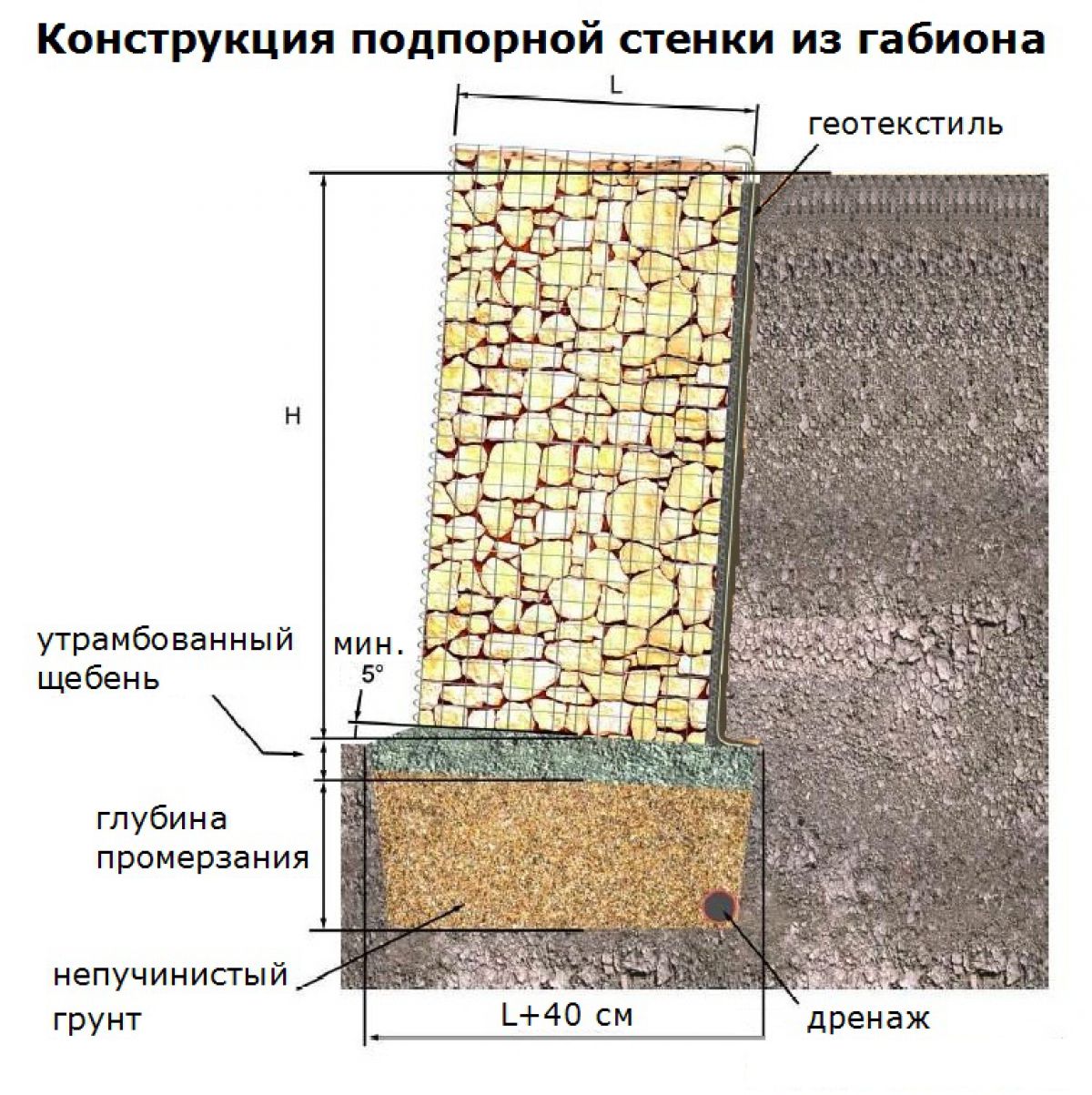

После готовности основания установите габионы и соедините друг с другом, используя оцинкованную проволоку. Затем можно оформить конструкцию декоративными камнями, например, выполнить лицевую сторону подпорной стенки из плитняка или гранита. Внутрь засыпьте щебень или гальку.

К слову, стена, выполненная из габионов, будет смотреться намного лучше, если вы подберете для внутреннего наполнения одинаковые камни. Тогда цветовая гамма такой габионной конструкции не будет противоречивой.

Внимание: советуем обеспечить наполняемость элементами примерно одинаковой формы и размера, желательно как можно более крупного: так вы сможете не беспокоиться о надежности подпорной стенки, так как точно будете знать, что сквозь сетку материалы не выпадут.

Если взглянуть на фото подпорных стенок в ландшафтном дизайне, то можно увидеть и другие идеи формирования и декоративного оформления таких конструкций. Вы можете сделать подпорную стенку из блоков, металлических элементов, покрышек и прочих надежных изделий. В качестве декора вам подойдет плитка для подпорной стенки, мозаика и даже вьющиеся растения или мох.

Строительные расчеты при проектировании

Поскольку грунт своим давлением оказывает воздействие на конструкцию стен, важно правильно спроектировать ее перед монтажом и предусмотреть возможность сопротивления давящим силам. В противном случае увеличится риск обрушения как самой стены, так и грунта под ней.

Как правило, высота для самодельных подпорных стен выбирается из диапазона в 30 сантиметров – полтора метра. Для проведения расчетов необязательно обращаться к профессионалам: вы можете использовать специальные программы, позволяющие быстро просчитать пропорции таких сооружений. Например, подобрать толщину подпорной стенки и другие размеры так, как показано на схеме.

При перепадах грунта придется делать стенку высотой в более чем полтора метра, и в этом случае вам придется выполнять профессиональный монтаж, спланированный при консультировании со специалистами.

Как укрепить подпорные стенки

Очень важно сделать стенку устойчивой и долговечной. Учитывая изменчивость поверхности, не всегда эта задача при проектировании будет простой. Лучше предусмотреть усиление подпорной стенки еще на стадии проектировки. Для этого можно выполнить несколько процедур:

• задняя часть стены должна быть слегка наклонена в сторону засыпки, чтобы снизить давление грунта;
• еще один вариант сократить давление засыпки — увеличить шероховатость этой грани. Сделайте поверхность неровной. Если делаете стенки из бетона или железобетона, сместите горизонтальные доски опалубки, располагающиеся рядом, на пять-десять сантиметров по отношению друг к другу. Сделайте незначительные бетонные сколы. При возведении конструкций из камня или кирпича сформируйте выступы кладки;
• в обязательном порядке обеспечьте дренаж для конструкции;
• на лицевой части сформируйте выступ-консоль, чтобы снизить риски опрокидывания конструкции;
• в грунт, куда ставится стена, заложите пустотелые элементы. Так удельный вес массы для засыпания снизится, поэтому сократится и давление на подпорку. Для выполнения указанных функций подойдут пенополистирольные гранулы в три-пять миллиметров диаметром;
• не менее популярен и способ применения разгрузочной площадки в конструкции, которая включает в работу вес грунта над ней и делает стену более устойчивой.

Описанные выше способы можно задействовать для укрепления абсолютно любого типа подпорных стенок. Что касается размеров поперечного сечения и профиля стены, то эти параметры при обустройстве дачного или загородного участка вы можете спланировать самостоятельно, ориентируясь на свои навыки в строительных работах.

Но если подпорная стенка сооружается для промышленных целей или будет применяться в гражданском строительстве, лучше произвести инженерные расчеты в специализированных фирмах.

Не лишним будет совет специалистов и в том случае, если вы запланировали создание стен высотой более метра, собираетесь ставить их на местности, имеющие ослабленный и неустойчивый грунт (как правило, это песчаные, суглинистые породы и супеси с водным составом), производить монтаж недалеко от грунтовых вод (которые протекают в метре-полтора от поверхности) или там, где имеются плавуны.

Сегодня конструкции, аналогичные описанным, используют не только для поддержания грунта, но и в декоративных целях. Например, все чаще можно встретить заборы и ограды, выполненные из подпорных конструкций на каменной и другой основе, бордюры, украшенные под стиль ландшафтного дизайна, и многие другие сооружения, которые сделают ваш дачный участок намного интереснее.

При этом не стоит забывать, что оформление подпорных стенок должно сочетаться с остальными деталями. Смотрите фото подпорных стенок на участках, изучайте способы их возведения – и вы без проблем дополните любую зону на своей даче полезными и красивыми конструкциями, которые простоят долгое время.

Видео

Какими должны быть подпорные стенки на участке со сложным рельефом? Ответ есть в этом видео:

1.Подпорные стены. Назначение и основные конструктивные решения.

Подп. стены предназначены для восприятия давление грунта в местах резкого перепада отметок его поверхности. Они также обеспечивают устойчивость откосов насыпей и выемок, удерживая грунт от обрушения. Все подпорные стены в основном бывают: каменные, ж/б и бетонные.

Конструкции ж/б подпорных стен

1.Уголковые 2.С контрфорсами 3.Анкерные

1.Уголковые

1) Из цельных блоков длиной 2-3м

2) Из лобовой стенки и фундаментной плиты

Лобовая стенка l=3 м

Фунд.плита l=1,5 м или l=3 м

Уголковые применяются при высоте подпора грунта не более 4,5м.

а)одноэлементная б)двухэлементная

h=1,2; 1,8; 2,4; 3,0; 3,6 м

b=2,2; 2,5; 3,1; 3,7 м

2. Контрфорсовые и анкерные

Применяются при высоте подпора грунта более 4,5м

Они состоят из плит,которые вставлены в базы контрфорсов или рам.

Контрфорсы обычно устанавливаются с шагом 2-3м на сборную фунд. плиту. Все стыки сборных эл-тов осущ. путём сварки закладных деталей или выпуска арматуры.

В анкерные рамы устанавливают с шагом 4-5м. Каждая рама опирается на отдельную фунд. плиту.

С другой стороны рамы закрепляется к анкерной балки, основное назначение которой – препятствовать опрокидыванию и смещению опорной стены.

в)контрфорсная г)анкерная

Другие виды стен

а) с обратным уклоном подошвы

б) с анкерным зубом ниже подошвы опорной плиты

2.Подпорные стены. Особенности проектирования полпорных стен:нагрузки и воздействия,основные виды расчётов

(Расчёт на примере уголковой подпорной стены)

Давление грунта на подпорную стену зависит от след. величин:

1. плотность грунта

2. угол естественного откоса грунта

3. угол наклона внутренней поверхности подпорной стенки

4. угол откоса грунта выше подпорной стенки

=> ,

Горизонтальная составляющая давления грунта берётся с коэффициентом надёжности по нагрузке

Гориз. сост. Давления грунта на единицу длины равняется

,

b определяется из условия:

— сумма всех вертикальных нагрузок

— сумма всех моментов всех сил относительно ц.т. фундаментной плиты.

А-площадь фунд. плиты;W- момент сопрот. фунд. плиты;R0- расчетное сопротивление грунта

; — в идеале

Для обеспечения устойчивости против опрокидывания должно выполняться условие

Mv – опрокидывающий момент относительно точки А

Mh – удерживающий момент от собственного веса стенки и вертик. Составляющей давления грунта.

Для обеспечения устойчивости подпорной стенки против смещения должно выполняться условие

, µ-коэффициент трения бетона о грунт

Изгибающие моменты в плитной части и стенке уголковой подпорной стены

Внешний вылет фундаментной плиты испытывает давление грунта снизу.

Внутренний вылет – сверху+снизу.

Стенка испытывает горизонтальное давление грунта.

Все элементы рассчитываются как консольные стержни.

3.Подпорные стены. Конструирование элементов подпорных стен

Подпорные стенки армируются сетками, в которых рабочая арматура соединяется между собой при помощи монтажной арматуры.

По мере удаления от зон с максимальным М часть рабочей арматуры обрывается.

Плиты подпорных стен (с контрфорсами и анкерами) рассчитываются на горизонтальное давление грунта как работающие по балочной схеме с пролётом, равным шагу контрфорсов или рам.

Контрфорсы рассчитываются как консольные элементы, жестко сопряженные с фундаментной плитой.

Все стыковые соединения рассчитываются на усилия, которые через них передаются.

Анкерная балка рассчитывается и проектируются из условия недопущения опрокидывания подпорной стены.

Схема армирования уголковой подпорной стены

Подпорная стенка из кирпича: как построить, кладка

Подпорные стенки — это незаменимый элемент земельного участка, расположенного на склоне. Они выполняют функции не только дополнительной поддержки, защиты и предотвращения движения земли после дождя, но и служат для зонирования или украшения ландшафта. С помощью такого ограждения из кирпича можно превратить невзрачный ухабистый участок в сад с клумбами и террасами.

Конструкция подпорной стенки

Для создания подпорной перегородки используется множество материалов:

• камень;
• древесина;
• кирпич;
• бетон;
• газобетон;
• габион;
• всевозможные комбинации материалов.

Выбор строительных изделий зависит от функций, которые должна выполнять подпорная конструкция, общего стиля ландшафта, имеющихся материалов, бюджета, рельефа участка, размера будущей стены.

Подпорные стены из кирпича представляют собой конструкции для удержания грунта на склоне (как правило, крутой почти вертикальный или вертикальный наклон). Они применяются для связывания почв между двумя различными возвышенностями. Часто их строят в местности, где есть нежелательные склоны или ландшафт должен быть сформирован строго и спроектирован для более конкретных целей. Качественно собранное подпорное кирпичное сооружение всегда состоит из таких элементов:

• Дренаж (защита). Служит для отвода лишней влаги, которая накапливается за внутренней стороной стенки. Он увеличивает срок эксплуатации строения.
• Подземная часть фундамента. Основание стены, которое находится ниже уровня поверхности. Обеспечивает поддержку и устойчивость конструкции.
• Цоколь (наземная часть фундамента). Продолжение основания, на которое выкладывают последующую кладку.
• Стена из кирпича. Надземная часть конструкции, которая поднимается от оснований цоколя. Имеет высоту и толщину, определяемую в соответствии с нагрузкой, которую выдерживает фундамент. Ее внутренняя сторона контактирует с грунтом. Предотвращает движение высокой части почвы на участке.

Создание подпорной стенки из кирпича

Одним из самых распространенных и бюджетных материалов считается подпорное ограждение из кирпича, сделанное своими руками. Плюсом для выбора такого строительного изделия служит то, что можно использовать кирпичи, оставшиеся после строительства дома или менее крупных построек во дворе, а кладка самой стенки требует тех же навыков.

Расчеты, материалы и инструменты

Для того чтобы правильно построить кирпичную стенку, необходимо учитывать некоторые особенности. Прежде всего, необходимо выбрать устойчивую область почвы, где глубина грунтовых вод от поверхности превышает 150 см. Нужно учитывать и температуру воздуха. Если промерзание земли глубже 150 см, то строительство подпорной стенки лучше отложить пока температура не повысится. Стоит помнить, что строительство стенки выше 1,4 м над поверхностью почвы требует специфических расчетов, учитывающих подвижность грунта, его давление и общего веса конструкции. Такие расчеты сложно провести самостоятельно, поэтому необходима консультация специалиста.

В зависимости от высоты конструкции необходимо выбрать толщину кирпичной кладки. Основные параметры расчетов представлены в таблице:

Устройство подпорной стенки своими руками не составляет особой сложности, однако требует конкретных знаний и навыков.

Список дополнительных материалов и инструментов для выкладки стенки зависит от того, какой дренаж и раствор будет применяться. В основном для этого используется цемент, гравий или щебень, песок, кирпич, армированная сетка или рубероид. Инструменты, которые должны быть в наличии при возведении опорной кирпичной установки:

• лопата;
• молоток;
• мастерок;
• уровень;
• измерительная рулетка;
• канцелярский нож;
• колышки;
• шнур.

Фундамент

Ширина основы должна быть на 20—30 см больше, чем ширина самой кладки, а необходимая углубленность для устройства подпорной стенки из кирпича составляет не менее 30 см. Правильно рассчитывать нужное значение необходимо в зависимости от рыхлости грунта. Соотношение глубины фундамента от высоты стены изложено в таблице:

Для того чтобы основание прослужило долгие годы, необходимо использовать качественные материалы. В состав фундамента входит бетон, щебень и гравий, которые уплотняются глиной или цементом. Если высота ограждения составляет меньше 70 см, можно использовать раствор на основе цемента и песка (в пропорции 1:3). Его следует хорошо размешать и добавить воды пока не получится нужная консистенция.

Как построить?

На месте, где будет находиться подпорная стенка, необходимо сделать траншею. По ее периметру строится опалубок. Дно нужно хорошо разровнять и утрамбовать. Затем засыпать 15 см гравия или щебня. Следующий слой — это армирующая сетка или один слой рубероида, размер которого равен размеру будущей опорной стенки. Последний слой — бетон. Его нужно залить и ждать несколько дней для того, чтобы конструкция просохла.

Кирпичная кладка

Следующий этап строительства подпорной стенки — это кладка кирпича. Для этого по обеим сторонам основания вбиваются колья. На них натягивается шнур. Кирпич следует класть на цементный раствор. Для приготовления смеси для выкладки кирпичных рядов берут одну часть цемента и по три части мелкого песка и воды. Кирпичную кладку выравнивают по шнуру. Выкладывать нужно по шахматному принципу. После окончания строительства швы готовой конструкции можно заделать, это продлит срок эксплуатации кирпичной стенки.

Заключение

Кирпичные ограды — это отличный элемент в проектировании участка. С использованием таких конструкций можно воплощать самые интересные идеи ландшафтного дизайна. Готовую подпорную стенку из кирпича можно украсить различными способами, подходящими под стиль участка. Например, использовать разные облицовочные материалы, декоративные светильники и садовую утварь, высадить растения и многое другое.

Подпорные стенки из металлического гофрированного листа

ЗАО «Гофросталь» является первым и единственным на данный момент производителем подпорных стен из гофрированных стальных листов в Российской Федерации.

Подпорная стенка нового поколения от ЗАО «Гофросталь» – это удачное решение множества строительных задач. Она представляет собой одну или несколько секций, связанных при помощи стоек. Каждая секция имеет вид засыпной металлоконструкции коробчатой формы («бездонный ящик») и состоит из гофрированных оцинкованных профилей, соединенных болтами.

При монтаже выполняется засыпка секций и застенного пространства дренирующим грунтом для плотной и жесткой посадки элементов конструкции. Для предотвращения вымывания грунта водами, рекомендуется укладывать специально предназначенный для подобных целей геотекстильный материал. Засыпанная при помощи грунта и геотекстиля конструкция подпорной стенки работает по надежному принципу классической стены гравитационного типа.

Из-за своей устойчивости, надёжности и гибкости подпорная стенка широко используются в строительных работах. Особенность конструкции позволяет распределять нагрузки между элементами. Кроме того, подобная металлоконструкция очень сейсмоустойчива, что делает её пригодной к использованию на различных территориях.

ПОДПОРНЫЕ СТЕНЫ: ЭЛЕМЕНТЫ КОНСТРУКЦИЙ

Основной элемент конструкции подпорной стены — ригель, представляющий собой горизонтальный элемент трапецеидального профиля. Из него и собираются передняя и задняя грани и диафрагмы стены.

Пространственный каркас формируется при помощи сборной стойки. Она представляет собой два холодногнутых неравнополочных уголка и лицевую пластину. Окончательная сборка конструкции в готовый продукт выполняется болтами на площадке.

МАТЕРИАЛ ЗАСЫПКИ ЯЧЕЕК

В процессе засыпки конструкции рекомендуется использовать хорошо дренирующий фракционированный материал (возможно использование местного грунта), который легко поддается уплотнению классическим способом.

Оптимальные физико-механические характеристики:

• Размер частиц материала не должен превышать 75 мм (на расстоянии до 300 мм от стен).
• Количество частиц размером менее 0,075 мм должно быть не более 10%.
• Угол внутреннего трения не менее 27 градусов.

Этим требованиям в полной мере удовлетворяет песчаный грунт от средне- до крупнозернистого или песчано-гравийная смесь.

Если необходимо построить сооружения на скальном и плотном основании, то под опорными пластинами нужно соорудить неуплотненную грунтовую подушку с толщиной около 200 мм.

В условиях воздействия грунтовых вод на опоры требуется устройство застенного линейного дренажа из перфорированной трубы.

СБОРКА КОНСТРУКЦИИ

Простота конструкции делает время сборки минимальным. Кроме того, не требуется использование сложной профессиональной техники и высококвалифицированных рабочих. Все элементы конструкции поставляются на стройплощадку в полной заводской готовности.

Сборка всей металлоконструкции – это соединение болтами отдельных элементов. Для ее монтажа будет достаточно небольшой бригады. Сборку конструкции следует осуществлять строго по специально выполненной монтажной схеме. Монтажная схема включает в себя: порядок установки элементов и объединения секций, порядок установки болтов и схему специальных монтажных стяжек, оснастки и подмостей на время сборки.

Установка секций диафрагмы в проектное положение

Подготовка к засыпке ячеек и застенного пространства

Засыпка секций грейфером

Уплотнение грунта внутри ячеек

А. Уплотнение пневмотрамбовками

Б. Укладка геотекстиля в углах секций

ПРЕИМУЩЕСТВА ПРОДУКЦИИ ЗАО «ГОФРОСТАЛЬ»

• Возможность проектирования подпорных стенок значительной высоты и любой возможной конфигурации при оптимальном соотношении несущей способности и веса.
• Быстрая и экономически выгодная транспортировка.
• Быстрое и простое строительство без тяжелых строительных механизмов.
• Снижение материалоемкости и возможность применения местного грунта в качестве основного строительного материала.
• Отсутствие необходимости в глубоком фундаменте, что делает строительство проще и снижает нагрузку на геологическую структуру грунта.
• Стены данной конструкции более надежны и стабильны. Кроме того, они обладают повышенной сейсмоустойчивостью и пониженной чувствительностью к неравномерным просадкам, что позволяет применять их при грунтах с низкой несущей способностью.
• Удобство при строительстве в ограниченных и сложных условиях.

Как прямой производитель ЗАО «Гофросталь» может предложить высококачественную продукцию по выгодным ценам, значительно ниже, чем их аналоги.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Проверенная временем устойчивость к большинству видов воздействий, надежность и долговечность, позволяет применять подпорные стены из МГК практически в любых случаях:

• предотвращение размытия берегов, каналов, дамб, дорожных насыпей;
• откосные крылья лобовых стен мостов, оголовки труб;
• защита от оползней, лавин и камнепадов;
• строительство погрузочных платформ и пандусов;
• для обеспечения удержания и укрепления земляного полотна на косогорных участках железных и автомобильных дорог,  при организации транспортных развязок;
• для возведения высоких земляных насыпей и выемок, для максимальной экономии используемой земли;
• во время ландшафтного проектирования – при защите от эрозии, террасировании склонов и вертикальном планировании участков;
• при проведении ремонта искусственных сооружений на ж/д и автомобильных дорогах;
• при гидротехническом строительстве, объектов берегового укрепления, регулирования русел;
• в строительстве промышленного сектора – строительства противоаварийных сооружений на предприятиях (очистные сооружения, химическая промышленность и пр. ), для организации площадок хранения сыпучих материалов, разгрузочных рамп,  при планировании территории промышленных объектов;
• в строительстве гражданского сектора – для инженерной инфраструктуры городского строительства и решения задач по архитектированию и планированию застройки селитебной территории.

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Тел.: 8-800-775-57-66
бесплатная линия E-mail: [email protected]

подпорной стены — определение подпорной стены на The Free Dictionary

Садовые блоки подпорных стен и бетонные шпалы в Мельбурне

Icon Walls — поставщик ряда сборных шпал, которые подходят для различных конструкций подпорных, структурных и садовых стеновых блоков естественных цветов. Наши бетонные шпалы бывают двух стандартных размеров: 2 м и 2,4 м. Их можно использовать для изготовления подпорных стенок сада высотой до 4 м и более. Мы также предлагаем шпалы на заказ. Нужен 1 м, 1,2 м или 1.8-метровая цветная бетонная шпала? Мы можем это предоставить! В нашем ассортименте австралийских бетонных шпал и инженерных подпорных стенок есть возможность подъемных проушин, если они потребуются для больших бетонных стен или проектов местного самоуправления.

Блоки, шпалы и принадлежности для подпорных стен из инженерной древесины

Подпорные стены из дерева имеют ограниченный срок службы. Деревянные шпалы в несущих стенах со временем поддаются погодным условиям и требуют регулярного ухода.Пиломатериал подпорной стенки шпалы также может зависеть от термитов в Мельбурне, которые могут повредить структурную прочность стены. Затем термиты могут распространяться на близлежащие здания и повреждать деревянные конструкции. Эти изделия прочные, долговечные и служат на всю жизнь!

Они имеют прекрасный современный вид и никогда не поддаются урону от воды или термитов. Цветные бетонные шпалы — лучшие не требующие ухода блоки для садовых стен для структурного озеленения на территории Мельбурна. Лучше всего то, что эти эффективные конструкции производятся в нашем собственном городе — это лишь одна из причин, почему мы являемся ведущими надежными поставщиками.Кроме того, мы можем предоставлять услуги в области гражданского применения для общественных мест, требующих инженерных подпорных стен, и получать разрешение от органов совета.

Посмотрите наш ассортимент бетона цветов ниже. Если вы хотите узнать больше о наших поставках бетонных шпал, в том числе узнать конкретную цену, пожалуйста, свяжитесь с нашей службой поддержки клиентов.

Модульные подпорные стены | Модульные подпорные стены GeoStone

Благодаря форме универсальной заглушки можно легко получить как радиус, так и прямое сечение.

ОЦЕНКА:

• 4,33 ‘Радиус
• Среднее расстояние в метражах (прямое) = 16 дюймов на блок
• Среднее расстояние в метрах (радиус) = 18 дюймов на блок
• Блок на поддон = 56 (зависит от региона)

Универсальный колпачок

Идеальная кепка практически для любой ситуации.Эта крышка может идти как прямо, так и поворачиваться без надрезов. Универсальный колпачок, способный поворачиваться с радиусом до 4,3325 дюйма (в зависимости от региона), является одним из самых универсальных на рынке. Раздельная поверхность спереди и сзади, а также симметричный дизайн позволяют переворачивать и поворачивать. сбоку, чтобы с ним было удобно работать. Обычно на поддоне идет 56 штук.

ОЦЕНКА:

• 2.89 ‘Радиус
• Среднее расстояние в метражах (прямое) = 14,5 дюймов на блок
• Среднее расстояние в метрах (радиус) = 17 дюймов на блок
• Блок на поддон = 63 (зависит от региона)

Благодаря форме блока можно легко получить как радиус, так и прямое сечение.

Универсальный колпачок

Идеальная кепка практически для любой ситуации.Эта крышка может идти как прямо, так и поворачиваться без надрезов. Универсальный колпачок с радиусом поворота до 2,89 фута является одним из самых универсальных на рынке. Разделенная лицевая часть спереди и сзади, а также симметричный дизайн позволяют переворачивать и переворачивать. Обычно приходит 63 на поддон.

Огромные преимущества установки системы подпорных стен в вашем ландшафте Центрального Иллинойса

Если ваш ландшафт Центрального Иллинойса имеет резкие градиенты, подпорная стена — это особенность, которую стоит интегрировать.Вдобавок к обеспечению необходимой структурной поддержки для больших массивов почвы, тщательно продуманная подпорная стена может стать привлекательным центром внимания вашего двора. Подпорные стены также имеют ряд других преимуществ, которые могут помочь превратить ваш ландшафт в функциональный и яркий шедевр.

Несущая конструкция

Подпорная стенка удерживает почву на месте. В основном это относится к ландшафтам с небольшими холмами, где эти стены действуют как необходимый барьер, предотвращающий соскальзывание почвы вперед при оползне.Это может оказаться жизненно важным, учитывая влажный переход к лету в регионе Чикаго, поскольку дождь может усугубить деградацию почвы. Это делает подпорную стену необходимой мерой безопасности для вашего ландшафта, обеспечивая ваше благополучие, а также благополучие вашего дома и особенностей вашего двора. В зависимости от объема необходимой поддержки Unilock предлагает ряд продуктов, таких как отдельно стоящая стена Cumberland Wall или сверхмощные настенные блоки SienaStone, чтобы удовлетворить ваши требования.

Предотвращение эрозии почвы и борьба с наводнениями

Эрозия всегда распространена в любом ландшафте, будь то ветер или вода.Это делает подпорные стены еще более важными, особенно если в вашем ландшафте мало деревьев и кустарников, которые удерживают почву на месте. Помимо обеспечения необходимой поддержки почвы, подпорные стены также помогают уменьшить поверхностный сток за счет уменьшения крутых уклонов. Это снижает скорость, с которой вода движется по поверхности, и тем самым снижает эрозию.
Подпорные стены делают все это, а также обеспечивают эффективную борьбу с наводнениями в виде отвода воды, направленного на предотвращение наводнений.Каналы и дренажные трубы могут быть интегрированы в конструкцию для обеспечения дополнительных мер по надлежащему дренажу и контролю воды. Наконец, подпорные стены также уменьшают уклон за счет террасирования, что позволяет воде впитываться в почву, а не стекать с поверхности.

Связанные чтения: Использование Справиться для подпорной стены

Увеличение функционального пространства вашего двора

Хотя холмы и курганы могут быть привлекательными сами по себе, они также имеют тенденцию занимать драгоценное пространство и их трудно ландшафтить.Создав террасы, используя последовательность подпорных стен, вы можете добавить больше функционального пространства своему двору, которое затем можно будет использовать для посадки растений. Терраса также создает внушительный и привлекательный фасад для вашего двора, который можно использовать для более заметной демонстрации различных элементов, таких как патио и сады.
