Конструкция отмостки: Устройство отмостки

Устройство отмостки

Чтобы защитить фундамент от внешних воздействий воды, по периметру здания необходимо сделать отмостку. Если вокруг дома просто оставлена утрамбованная дорожка или дерн, то вода просачивается сквозь землю и доходит сначала до фундамента, затем к подвалу, а потом, поднимаясь вверх, разрушает сперва фундамент, а затем и дом. Чтобы этого не случилось нужно сделать защитное гидроизоляционное покрытие — отмостку.

Ширина отмостки должна зависеть не только от пожелания заказчика, но и от грунта земли и от выноса карниза. Так, например, если у Вас обычный грунт, то ширина должна быть на 20 см шире, при минимальной ширине — 60 см. А если у Вас просадочный грунт то минимальная ширина — 90 см. Иногда отмостку делают шириной 1 м, в этом случае она является еще и дорожкой вокруг дома. В варианте с простым грунтом ширину отмостки можно менять.

Если в подвале появилась вода, то самое первое что выполняют — то смотрят с какой стороны появилась протечка и делают дренажную канаву, которая будет отводить воду от дома.

Самыми распространенными отмостками являются: асфальтная, грунтовая, бутовая, щебеночная. Любая отмостка в сою очередь требует устройство водостоков на крыше. Сверху отмостку можно покрыть различным материалом — щебнем, булыжным камнем, гравием, кирпичом, бетоном или другим водостойким материалом. Ведь только правильная конструкция отмостки обеспечивает полную водонепроницаемость.

Отмостка — это, можно сказать, тротуар возле дома шириной 50-100 см.  Уклон отмостки делают с уклоном 0,1 от ширины отмостки (10 см на 1 м ширины).

Рассмотрим поэтапно устройство бетонной отмостки:

1. Вокруг фундамента снимают растительный слой глубиной 10-15 см.

2. На подготовленное основание насыпается песок 10см и тщательно утрамбовывается.
3. После утрамбовывания выстраивается опалубка, которая будет удерживать щебень и бетон.
4. На песок укладывается слой щебня высотой 15 см. Щебень так же утрамбовывается.
5. Затем поверх щебня укладывается арматурная сетка с нахлестом 10 см, чтобы при заливке раствора не происходило подвижек.

Если бетон заливать прямо на щебень, то отмостка в дальнейшем может разрушиться от появившихся трещин. Для того чтобы это не произошло через каждые два метра укладываются температурные швы, которые отделяют одну порцию бетона от другой. Трещины в дальнейшем тоже появятся, но они уже пойдут в местах именно этих швов, а не зигзагообразно по всему фундаменту.

Материалом для температурных швов являются доски 15-20 см шириной, которые обработаны антисептиком и ложатся ребром поперек будущего бетонного покрытия.

Раствор заливается порциями. После того как залили одну порцию, к следующей приступают после того как залитая часть затвердеет. Чтобы покрытие не потрескалось под солнцем, его необходимо укрыть на 2-3 дня пленкой. Бетон полностью затвердевает через 25-28 дней.

Если в вашем доме есть цокольный этаж, то отмостку лучше всего делать с утеплителем. Утепление позволит урегулировать температурный режим фундамента, которое защитит помещение от резких колебаний температуры.

В качестве гидроизоляции можно использовать листы пенополистирола. Но в наше время самым эффективным методом утепления является напыление пенополиуританом. В отличие от листов пенополистирола, напыление получается целостным (без стыков). Потому что в дальнейшем разрушение появляется именно в местах стыков. Пенополиуритан напыляют при помощи передвижных установок высокого давления. Данный материал биологически нейтрален, устойчив к плесени и гниению. Такое покрытие прослужит вам 30-40 лет при отсутствии механических повреждений.

При использовании пенополиуритана, его заливают на слой щебня и песка. После того как материал застыл (10-15 минут), на него ложат арматурную сетку и затем заливают бетоном. Использование такой отмостки необходимо только в том случае, когда утепляют одновременно и цоколь здания.

Устройство отмостки вокруг дома своими руками. Пошаговое руководство

Содержание

1. Зачем нужна отмостка?
2. Как устроена отмостка?
3. Основные функции отмостки
4. Материалы для изготовления отмостки
5. Покрытие для отмостки
6. Когда какая отмостка нужна?
7. Отмостка из плитки
8. Мягкая и цементная
9. Особенности устройства отмостки вокруг дома своими руками:
10. Как класть ФЭМ на отмостку?
11. Защита отмостки
12. Утепление и дренаж
13. Когда отделывать цоколь?
14. Какой нужен уклон?
15. О бордюре
16. Пошаговая инструкция
17. Шаг 1. Подготовка площадки
18. Шаг 2. Устройство опалубки
19. Шаг 3. Подстилающий слой
20. Шаг 4. Устройство покрытия

На дом, а также любое другое строение, активное воздействие оказывает не только атмосферные явления, но и почвенные. И основную роль в его защите от такого негативного вмешательства занимает возведение отмостки по периметру дома. При ее наличии вашему строение будет нипочем ни дождевая вода, ни грунтовая.

Зачем нужна отмостка?

Начнем с того, что по ней подразумевается специальное покрытие, которое возвели в нижней части строения по всей его границе, выполняющее защитные функции вашего фундамента, цокольного этажа или подвала от влаги. Изготавливают его преимущественно из влагонепроницаемых материалов, с соблюдение нужного угла наклона.

Как устроена отмостка?

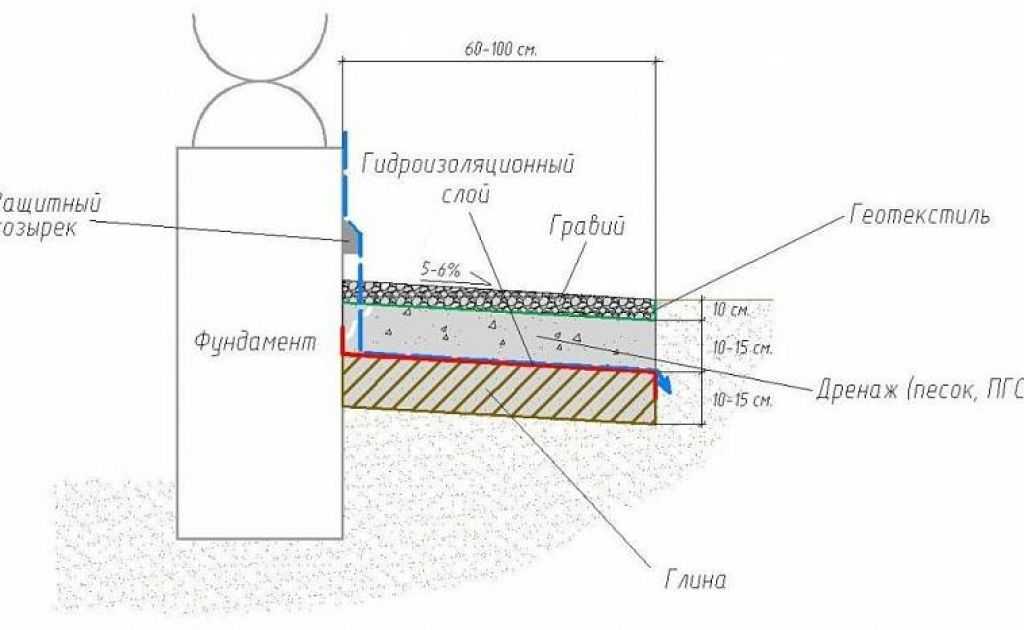

Ее устройство не является чем-то сложным. По факту, это вырытый ров, плотно примыкающий к фундаменту дома. Между ними выполняется деформационный шов (тепловой разрыв) — для этого выполняют резинобитумное компаудное покрытие, на которое нанесут 2 рубероидных слоя (нижние концы материала нужно отогнуть в траншею не менее чем на 50 см).

Важно! Для утепленных вариантов отмостки тепловой разрыв нужно делать на слое утепления цоколя или фундамента.

После выполнения работ по установке теплового разрыва, нужно выстелить в траншеи гидроизоляционный слой (полипропиленовая пленка). После засыпать слоем песка и слоем щебня.oes here

Нередко тут применяют обойму из гидротекстиля. Благодаря ей песок и щебень не проседают в почву в боковых направлениях. Согласно современным технологиям делают многослойную укладку подушек, чередуя их между собой. Это и удешевляет себестоимость отмостки и делает ее эффективнее.

В зависимости от вида отмостки подушка нужно:

• для монолитного покрытия — засыпать в установленную опалубку;
• для плитного — должна быть ограничена бордюрным камнем;
• для мягкого — либо с применением бордюра или просто насыпанным.

Ранее именно на покрытие была возложена функция отмостки. Сейчас же, благодаря многослойности подушки и установленной полипропиленовой изоляции, все основные функции перешли на нее. А покрытие является скорее декоративным и эргономическим.

Выделяют 3 основных типа отмосточного покрытия:

1. Жесткое — монолит из бетона, асфальта или цементного налива, скрепленного арматурой.
2. Полужесткое — это многослойная подушка которую закрыли тротуарной плиткой, булыжником, керамогранитом или железобетонными плитами.
3. Мягкое — насыпной вариант (щебень), выполненный на многослойной подушке.

Основные функции отмостки

1. Комфортность. Она может быть использована как дорожка, которая идет по всему периметру дома. Если сделать ее достаточно широкой, то на ней можно будет смело обустраивать место для отдыха или террасу. А если усилить многослойную подушку, то по ней сможет двигаться ваш автотранспорт или быть его местом парковки.
2. Эстетический вид. Благодаря ей ваше строение приобретает законченный вид, и дает немалый простор для дизайнерских решений.
3. Стабилизатор. Благодаря ей будет стабилизирован воздушно-газовый слой почвы. Таким образов, ваш фундамент получит защиту от вспучивания обусловленного морозами. Излишек воды в почве в зимнее время может быль увеличен в объеме из-за резкого снижения температуру, что повлечет вспучивание земли. И вроде бы, это явление не является прямой угрозы остову дома, но произойдет увеличение нагрузки на боковые стены. А это постепенно разрушает строение и впоследствии может привести в необратимой порче дома.

Материалы для изготовления отмостки

Важно соблюдение основного правила — выполнить отмостку на 50 см длиннее от границ крыши. Использовать для ее покрытия можно следующие материалы:

• кирпич,
• плитку,
• бетон,
• камень,
• гравий и т. п.

Выбор покрытия начинается с определения основы отмостки:

• гравий,
• керамзит,
• щебень,
• глина и т. п.

Для выполнения работ по ее возведению вам понадобится:

• лопата,
• тачка для вывоза грунта и подвозки сыпучих материалов,
• уровень гидравлического типа,
• ручная трамбовка,
• материалы для гидроизоляционных работ,
• основа — песок, щебень, глина,
• штыковая лопата,
• мастерок.

Покрытие для отмостки

После застывания бетонного раствора, начинается укладывание покрытия отмостки. Для этого можно воспользоваться ФЭМами (фигурные элементы мощения), гранитной брусчаткой, тротуарной плиткой и подобным. ФЭМы дают больший простор для творчества и дизайна.

Они могут различаться как по качественному показателю, так и эстетическому. Самыми крепкими считают кирпичи кислотоупорного плана с размером 120/250/50 мм. Им не страшны ни погодные условия, ни многократная ходьба. Стандартные ФЭМы не имеют высокой прочности, о чем говорит их эксплуатационный срок — 5 лет.

После него внешний вид мало чем напоминает первоначальный. Самым приемлемым считается срок службы покрытия отмостки в 10 лет.

Прекрасно с этим справиться брусчатка, которая не просто прочная, а практически вечная. Немаловажно и то, что производители выпускают широкий спектр ее цветовых решений. А это позволит сделать интересные мозаичные мотивы или просто сыграть на интересном цвете. Однако, она не всем по карману, ведь имеет высокую стоимость.

Когда какая отмостка нужна?

Любой тип отмостки прекрасно выполнить свои основные функции, но вот сроки их исполнения у всех будет разный. Так, монолитная является практически вечной, но процесс ее выполнения сложен и затратен по финансам. Это же относится и к ее асфальтному типу. А вот сделать цементно-наливной вариант не сложно и по деньгам вполне доступно, но только если у вас устойчивый грунт.

В противном случае этого делать нельзя ни каком случае. Еще один минус — декоративные показатели монолитны отмосток на самом низком уровне. Но она будет самым верным решением, если есть потребность в утеплении всей конструкции.

Мягкие покрытия очень просто выполнить, но срок их службы не более 7 лет. Чаще всего их выполняют как временные. Исходя из вышесказанного и учитывая геопоказатели нашей страны, лучшим решение будет выполнить полужесткую отмостку.

Отмостка из плитки

Она относиться к полужестким типам отмостки, и являться прекрасным декоративным и функциональным решением.

Для ее выполнения нужно уделить внимание следующим моментам:

• сделать высокий отгиб гидроизоляционного материала (желательно до щебня), таким образом будет защищен от распыления первый песчаный слой;
• общая мощность подушки — 30 см, для мягких глиняных почв — до 20 см;
• обязательная установка сборных желобов водоотвода;
• слой щебня должен быть в три раза больше, чем первый слой песка;
• последний песчаный слой равен двойному количеству первого;
• придерживаться уклона в 4 см.

Мягкая и цементная

Мягкая щебневая отмостка ориентирована на показатели и требования применяемые к плиточному варианту. Различие заключается в мощности последнего слоя щебня — суммарная мощность внутренних слове песка и щебня.

Для цементного покрытия нужно установить опалубку и придерживаться всех рекомендаций, как и для плитного варианта, но с уменьшением щебеночного слоя на 2 см. Раствор делают с применением цемента не ниже марки 200. t goes here

После схватывания раствора (но еще влажный) его нужно засыпать тонким слоем чистого цемента и слегка втереть полутером. Закрывают темной пленкой на срок от 20 дней. Ежедневно нужно смачивать его водой. Учитывайте и температуру окружающей среды — не менее 12 градусов.

Особенности устройства отмостки вокруг дома своими руками:

Как класть ФЭМ на отмостку?

Его укладка должна выполняться на специальный раствор — 1 часть (ведро) цемента М400, 3 части (ведра) песка, средство для мытья посуды — 100 мл (не позволяет просесть раствору). Хотя нередка укладка ФЭМа на песок, вариант, конечно, дешевый, но не надежный.

Можно использовать специальную сухую смесь, но по качественным показателям она равна песчаной укладке, но с лучшими эстетическими даннымиt goes here

Защита отмостки

Несмотря на то, что отмостка сама является защитницей, и ей не повредит защита от потоков воды, стекающих с крыши. Поэтому потребуется установка специальных отводных желобов на крышу, с выходом их в водосточную канаву. Безусловно, это не убережет ее от воды полностью, но ограничит ее разрушающее воздействие.

Утепление и дренаж

Этот этап усложняет и удорожает работы, и требует внимания специалистов, но это не делает его менее важным. Но утепление возможно произвести только на ее монолитном типе.

И утепление и дренаж нужны для домов:

• с отапливаемым подвальным или цокольным помещением;
• под домом пучинистый грунт;
• высокая глубина промерзания грунта,
• высокий уровень грунтовых вод.

Когда отделывать цоколь?

Сейчас цоколь можно отделать самыми разнообразными материалами от рельефного камня до цокольного сайдинга. Поэтому технологии их установки подразумевают делать первым отделку отмостку, а после уже цоколь.

Ведь большинство современных материалов предусматривают именно эту очередность, что дает еще большую защиту фундамента от воздействия воды.

Какой нужен уклон?

На просторах интернета нередко можно встретить советы об установке уклона не менее 10 градусов, причем с ссылкой на СНиП. Не известно откуда были эти данные, но ходить по ней в дождь и гололед будет нереально. Поэтому не нужно делать меньшим, чем 2 градуса и большим от 5 градусов.

О бордюре

Если вы правильно сделали отмостку, то нужды в установке бордюра у вас не будет. Однако без него не обойтись если рядом посажена малина, тополь и другие растения, относящиеся к корневым агрессорам. Для его установка делается подушка на длину штыковой лопаты, из песка и битого стекла.

Пошаговая инструкция

Шаг 1. Подготовка площадки

Тщательно очищаем участок от всех растений и мусора. Потом выкапываем траншею нужной глубины и ширины, тщательно утрамбовывая землю внизу. Не забываем, что делать его надо максимально приближенным к фундаменту. Выкладываем гидроизоляционный материал и делаем завод нижних хвостов на дно.

Шаг 2. Устройство опалубки

Собираем разборную опалубку или делаем ее из деревянных щитов. Качественно закрепляем ее между собой, чтобы в процессе выполнения работ не было существенных деформаций.

Хотя стены траншеи будут своеобразным ограничителем в этом. Но есть мнение, что устанавливать ее надо уже по окончании работ по подстилающему слою.

Шаг 3. Подстилающий слой

Это основа ваших работ, поэтому лучше всего сделать ее многослойной. С чередованием песочных и щебневых слоев. Их толщина и утрамбовка выполняется в зависимости от выбранного типа отмостки. Не забудьте качественно утрамбовать каждый слой.

Шаг 4. Устройство покрытия

Это финальный этап работ. И тут все зависит от того, что вы выбрали за основу, выбор которой огромен — от ФЭМа до цельно-наливного типа. Так же тут можно сделать выигрышные дизайнерские моменты, которые сделают ваш дом особенным и уникальным.

Несмотря на то, что все понимают насколько важна установка отмостки, чаще всего ее оставляют «на потом». И только через 2 или 3 года начинают делать, но за это время вашему фундаменту уже был нанесен определенный урон. И теперь нельзя будет делать дешевый ее вариант, в противном случае, серьезных улучшений она не принесет.
