Строим монолитный цокольный этаж своими руками

Достаточно часто при строительстве частного дома встает вопрос: нужно ли строить цокольный этаж монолит, если да, то как это сделать? Следует знать, что цоколь способен придать зданию отличный вид, а также нести функциональную нагрузку. Если сам цоколь высокий, а фундамент низкий, то пространство под домом можно использовать как подвал, гараж или жилой этаж. Именно поэтому люди, которые думают о том, как построить цокольный этаж, должны определиться с тем, для каких целей будет строиться конструкция.

Первым делом необходимо вырыть котлован и дно его уплотнить подушкой из песка и щебня.

Многие люди хотят строить коттеджи с цокольными этажами лишь потому, что на сегодняшний день это модно. Но существуют и ситуации, когда без строительства цокольного этажа невозможно создать уютный дом. К примеру, тогда, когда участок, который предназначается для строительства, имеет немалый уклон. В данной ситуации цокольный этаж монолит будет практически погружен в землю с одной стороны, а с другой стороны он полностью останется на поверхности, то есть фактически создаст ровную площадку, на которой в дальнейшем будет осуществляться строительство частного дома.

Строения с цокольными этажами возводят и тогда, когда строительство многоэтажного здания из-за специфики грунта выполнить невозможно. В такой ситуации необходимо обратить внимание и на то, что данная конструкция с легкостью может возводиться только лишь в случае, если грунтовые воды залегают в песок на глубину, не превышающую 1,5 м от земной поверхности.

В процессе строительства цокольного этажа необходимо учитывать и конструкцию самого здания.

Схема устройства котлована.

Следует обратить внимание на фундамент, потому как цоколь монолит является отдельным его типом.

Общая технология устройства монолитного цоколя выглядит следующим образом. Прежде всего необходимо вырыть котлован, который равен периметру частного дома. Дно его следует уплотнить подушкой из щебня и песка. Далее на подушку понадобится уложить монолитные столбы и фундаментную плиту. Столбы на плите будут выступать в роли опор надземной строительной части. На них устанавливается другая плита, которая будет выступать в качестве первого этажа. Изготавливая цоколь, размещайте его между полом первого этажа и фундаментом, на плите.

Цоколь монолит может быть и жилым, поэтому в процессе его строительства понадобится позаботиться о том, чтобы в помещениях, которые располагаются в нем, можно было находиться без вреда для человеческого здоровья. Жилой цоколь монолит необходимо хорошо утеплить и защитить от гниения и сырости.

Элементы, которые понадобятся для того, чтобы выполнить строительство цокольного этажа частного дома своими руками:

Схема устройства цокольного этажа.

• экскаватор;
• щебень;
• песок;
• монолитные столбы;
• фундаментная плита;
• вода;
• цемент;
• стержни арматуры;
• глубинные вибраторы;
• необрезная доска;
• битумные смеси;
• кровельные материалы.

Самым распространенным типом цоколя является заглубленный. Дело не в том, что он красиво выглядит, а в том, что конструкция меньше подвергается попаданию влаги в нее, потому как вода будет быстрее стекать. Это даст возможность защитить цокольный этаж, стены дома и фундамент от разрушений. Выступающий тип цоколя рекомендуется строить в случае, если стены дома являются тонкими.

Вернуться к оглавлению

Нюансы, на которые стоит обратить особое внимание

Первым делом следует определиться с проектом. Дальше выбирается материал стенок. Это могут быть бетонные блоки или кирпич. Если имеющийся грунт не слишком перенасыщен водой, рекомендуется возводить цоколь из облегченных бетонных блоков с пустотами. При выборе материала понадобится обязательно проконсультироваться с опытным архитектором. Скорость постройки будет напрямую зависеть от выбора хозяина участка. К примеру, на строительство цокольного этажа из блоков необходимо потратить меньше времени, чем на строительство цоколя из кирпича. Самым прочным является цоколь монолит, о котором есть смысл узнать подробнее.

Фундамент для цоколя может быть ленточным или монолитным.

Есть некоторые нюансы, на которые следует обратить внимание в процессе строительства дома с цоколем:

Схема вентиляции цокольного этажа.

1. Отопление и вентиляция. Строительство частного дома с цоколем подразумевает наличие вентиляционных отверстий в нем, потому как достаточно часто в данную часть здания попадает лишь небольшое количество воздуха. Особенно важно это принять во внимание, когда в конструкции планируется обустроить гараж, котельную и т.д. Понадобится подумать и об отоплении, особенно если планируется строительство цоколя под прачечную, развлекательное помещение или тренажерный зал.
2. Оптимальная прочность изготавливаемой конструкции. Следует знать одну из наиболее распространенных ошибок. Многие люди желают придать данной конструкции дополнительную прочность. В зависимости от типа грунта цокольный этаж возводится с помощью определенных материалов. Однако в большинстве случаев данное действие является неоправданным, в результате смета на строительство цоколя равна возведению частного дома, не считая работ, связанных с отделкой. Именно поэтому необходимо выбирать архитекторов и строителей с большим опытом работы.
   Они смогут выполнить работу максимально качественно и с учетом имеющихся особенностей грунта.
3. Гидроизоляция. Даже если грунт не слишком перенасыщен водой, гидроизоляция цоколя и фундамента должна быть выполнена обязательно. Построить частный дом с цокольным этажом без гидроизоляции – значит загубить в целом всю постройку, даже если планируется использовать его как котельную или подвал. Высокая влажность способна разрушить материал стен, вызвать образование грибка, неприятные запахи и другие различные неприятности. При строительстве данной конструкции понадобится позаботиться о дренажном стоке и об отмостке вокруг здания.

Вернуться к оглавлению

Как начать сделать цоколь монолит?

Схема приготовления раствора бетона.

Как уже упоминалось ранее, начинать строительство цоколя следует с котлована. Если копать котлован в весенний период времени, существует большая вероятность того, что в нем будет вода. Воду понадобится или откачать, или дождаться, пока она сама уйдет.

При выборе бетона рекомендуется отдавать предпочтение бетону низкой марки (к примеру, М25 или М50). Не следует экономить при строительстве, потому как хорошее основание является гарантией сухого и чистого цоколя, а также того, что через некоторое время на стенах частного дома не возникнут трещины и другие виды деформации.

Чтобы избежать растрескивания подушки из песка, понадобится ее залить водой. Подушка в большинстве случаев выдерживается около 2-3 недель. Если сроки строительства сокращены, а погода жаркая и сухая, то данное время можно сократить до 1 недели.

Лента основания должна быть выполнена из тяжелого бетона марок М200 или М150. Армирование его происходит с применением стержней арматуры, которые имеют диаметр около 10 мм. Поперечное армирование выполняется с использованием арматуры диаметром 6 мм.

Стоит обратить внимание, что понадобится соблюдать расстояние от сетки арматуры до низа ленточного основания в 20 мм. Это расстояние способно обеспечить защиту фундамента от грунтовых вод и агрессивной среды. Опытные проектировщики рекомендуют при выполнении проемов окон в цоколе предусматривать их расположение с восточной, западной и южной стороны. Их устройство с северной стороны повлечет за собой продавливание снегом стекла, а также проникновение воды от снега в случае появления первых лучей солнца.

Вернуться к оглавлению

Прочный цоколь монолит на плите: этапы возведения

Варианты гидроизоляции цокольного этажа.

Любые работы с монолитным железобетоном необходимо разделять на 3 этапа. Сюда же нужно отнести и работы по возведению монолитного цоколя.

Первый этап заключается в сборке опалубки из дерева. Для ее возведения есть смысл использовать необрезную доску. Опалубку понадобится установить на распорках, потому как цокольный этаж монолит имеет большую высоту, в связи с чем стенки опалубки могут выдавливаться. Такой фактор может привести к потере формы стенки цоколя, что говорит о том, что потребуется потратить некоторое количество средств на его восстановление в дальнейшем.

Следует обратить внимание и на то, что в данном случае опалубка не подлежит повторному использованию.

Второй этап заключается в проведении арматурных работ. Для цокольной стенки необходимость выполнения пространственного арматурного каркаса обусловливается тем, что бетон плохо работает на растяжение, а на сжатие – хорошо. Для того чтобы определить наиболее эффективное армирование, необходимо обратиться к специалисту, потому как различная толщина и высота цокольной стенки нуждаются в индивидуальном рассмотрении.

На третьем этапе происходит заливка бетона. Смесь может быть заказана на заводе-производителе или приготовлена непосредственно на строительной площадке. Заливку монолитной стенки цоколя не нужно разбивать на этапы. Правильнее всего будет полностью залить ее. Чтобы смесь бетона не имела воздушных пустот, понадобится выполнить вибрирование смеси в процессе заливки глубинными вибраторами. Твердение смеси бетона выполняется на протяжении 30 суток.

Вернуться к оглавлению

Оклеечная или обмазочная гидроизоляция цоколя на плите: выбор подходящего способа

Гидроизоляция должна выполняться в 2 слоя. Выбор материалов, при помощи которых будет выполняться гидроизоляция цоколя, зависит от отсутствия или наличия подземных вод. Гидроизоляцией должны быть покрыты все горизонтальные и вертикальные участки стенок цоколя и фундамента в местах соприкосновения с земной поверхностью. Гидроизоляция пола и стен цокольного этажа выполняется снаружи дома, внутреннюю часть покрывать гидроизоляцией не нужно.

Схема утепления цокольного этажа.

Обмазочная гидроизоляция осуществляется при помощи использования битумных смесей путем нанесения их на поверхность в горячем состоянии.

Оклеечная гидроизоляция может быть выполнена из материалов для кровли по такой же технологии нанесения.

Ответ на вопрос, сколько стоит строительство цокольного этажа, могут дать только специалисты. В стоимость будут входить не только все необходимые материалы, но и проектные и подготовительные работы. Несмотря на это, можно назвать несколько составляющих, исходя из которых планируется стоимость строительства цоколя:

• выбор материалов;
• площадь;
• услуги строителей и архитектора;
• отделочные работы.

Сделать своими руками цоколь монолит на фундаментной плите очень просто. Для этого нужно приобрести необходимые материалы и придерживаться технологии изготовления.

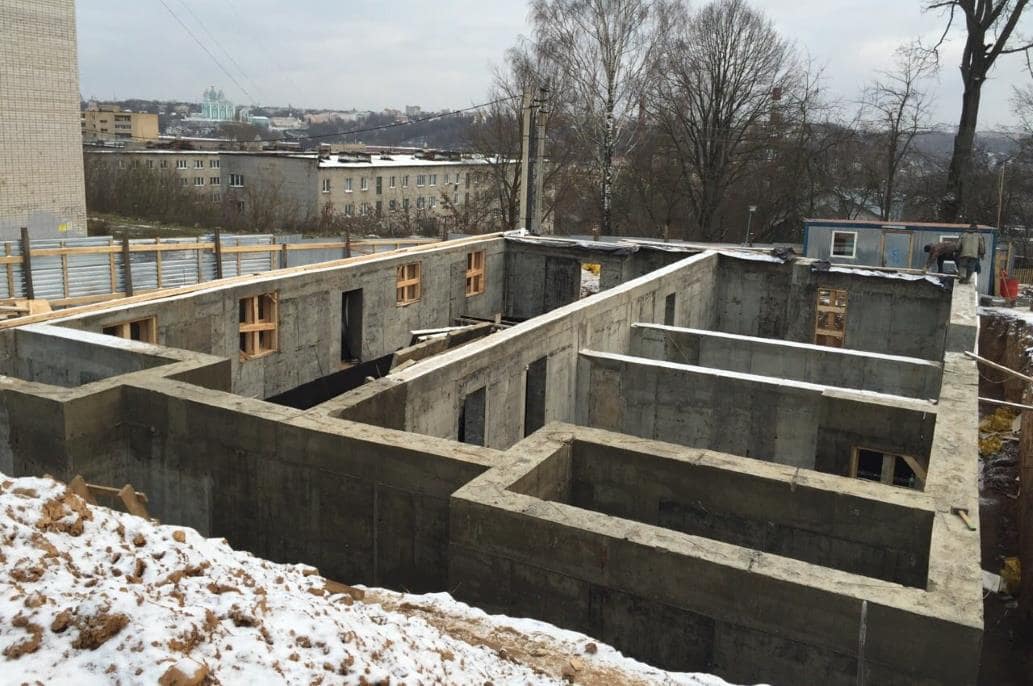

Цокольный этаж из монолитного бетона: технология строительства

При строительстве частной усадьбы следует использовать преимущества стены из монолитного бетона. Этот материал, изготовленный с соблюдением технологии, хорошо справляется с агрессивным воздействием окружающей среды, таким как температурные перепады, влажность, осадки. Постройка цокольного этажа из такого раствора обеспечивает надежную основу дома и, кроме того, предоставит дополнительную площадь для технических помещений.

Содержание

1. Особенности цоколя из бетона
2. Специфика строения и преимущества нулевого этажа
3. Инструменты и материалы
4. Подготовка
5. Технология строительства цоколя
6. Подготовка площадки, рытье котлована
7. Опалубка пола
8. Укрепление основы
9. Заливка основания
10. Монтаж стены
11. Гидроизоляция и утепление

Особенности цоколя из бетона

Специфика строения и преимущества нулевого этажа

Инструменты и материалы

Для строительства дома из бетона с цокольным этажом готовят такие средства:

• Привлеченная техника:
  • экскаватор для рытья котлована;
  • глубинный вибратор.
• Материалы для заливки бетона:
  • гравий;
  • песок;
  • цемент;
  • вода, пластические добавки.
• Средства для гидроизоляции:
  • смеси на основе битума;
  • пленочные и рулонные гидробарьеры.
• Арматура в монолит:
  • пруты;
  • сетка.
• Составляющие несущей основы:
  • плиты для фундамента;
  • столбы из бетона.
• Кровельные материалы:
  • доска, брус;
  • шифер;
  • гидробарьер;
  • гвозди, саморезы.

Распространенный тип нулевого этажа — заглубленный. На выбор такой конструкции влияет толщина бетонной стены — можно использовать для тонких элементов дома. Преимущество сооружения — из-за стекания с поверхности воды влага не попадает внутрь материала, что обеспечивает дополнительную защиту цоколю.

Подготовка

Перед началом строительства определяются с проектом дома, проводят расчет глубины цоколя, толщину стен. Высота помещений под землей и высота нулевого этажа влияют на выбор ширины основания фундамента, на мощность его стены. Далее определяют уровень нахождения почвенных вод, оптимальная величина — 1,5 м. Если на участке размещается плывун или грунтовая жидкость проходит близко к поверхности, то следует монтировать дренажную систему и водоотвод, иначе в котловане будет лужа. Сразу готовятся к созданию надежной гидрозащиты монолитной конструкции.

Технология строительства цоколя

Подготовка площадки, рытье котлована

Процесс начинают, когда уйдут талые и поверхностные воды. Определяется место для проведения земляных работ. Для этого, пользуясь колышками и веревкой, очерчивают контуры будущего строения на грунте. Выемка должна быть глубже уровня опускания в почву мороза — это будет гарантировать стабильную температуру. Глубину котлована устраивают так, чтобы она была ниже уровня полов цоколя на 50—60 см. Земляные работы проводят привлеченной техникой путем равномерного отбора грунта из траншеи. Оставшиеся 0,5—0,6 м земли придется копать вручную — так сохранится естественное уплотнение почвы, на которой потом сооружается подушка из песка и щебня. Если все вырыть экскаватором, то из-за подсыпания «лишних» углублений в грунте, в будущем возможны деформационные изменения полов цокольного этажа.

При предварительной подготовке площадки под строительстве устраняется всякое поступление грунтовой воды в котлован. В подготовленную траншею начинают поочередную укладку слоев гравия и песка, мощность каждого в 100—150 мм. Уложенный материал выравнивается, процесс контролируется замерами нивелира, трамбуется глубинным вибратором, увлажняется водой в 2—3 приема.

Проектное время готовности основы — 10—12 дней, при теплой погоде срок сокращается до 1 недели. Далее выполняют заливку опоры для бетонных полов нулевого этажа (используют смесь марок от М50 до М100), мощность слоя — 5 см. Когда конструкция начальной гидроизоляции достигнет уровня прочности в 70%, она защищается дополнительным гидробарьером из рулонных средств, закрепленных мастикой или наплавлением при помощи огня горелки. Для усиления герметичности листы укладывают в 2—3 раза крест-накрест.

Опалубка пола

Далее конструируют опалубку для заливки бетонного пола цоколя, который станет опорной конструкцией для возведения стен нуля, высота вспомогательного устройства — 1,5—2,0 м. Для этого применяют деревянные щиты и брус толщиной до 2,5 см. Это собирается при помощи уголков и саморезов, для усиления сопротивления используют по периметру опалубки распорки — устройство должно выдержать массу бетона.

Укрепление основы

Сооружается двухуровневая конструкция для армирования бетона. Верхняя и нижняя часть сооружения формируется из металлических прутов, уложенных продольно и поперечно на расстоянии друг от друга около 200 мм. Каркас размещают в «подвешенном состоянии» — в 2—3 см от нижнего и верхнего уровня формируемой плиты. Пересекающиеся пруты для жесткости связываются проволокой. В местах дальнейшего монтажа стен оставляют выведенную вертикальную арматуру, которая сваркой соединит их с прутами усиления цоколя.

Заливка основания

Прочность полов обеспечивается заливанием бетона за один раз, в противном случае возможно появление трещин по стыку слоев. Используется материал марок от М300. Рекомендовано применять готовый раствор промышленного приготовления. Высота заливки должна достичь 20 см. Уложенную смесь уплотняют промышленными вибраторами. Через 4 недели бетон достигнет 70% своего качества.

В цокольном этаже можно обустроить жилое помещение. Для этого следует качественно провести гидроизоляционные работы, чтобы обеспечить комфортность жилища и защиту от болезнетворных грибков и бактерий.

Монтаж стены

Через 4—5 дней после заливки пола сооружается из листов пенопропилена опалубка, усиленная подпорками для бетонных стен. В ней предусматривают технологические отверстия, оконные или дверные промежутки. Заливать монолит лучше за один раз, допускается поэтапный процесс с интервалом в 3—4 суток. Конструкция усиливается арматурой, рациональной компоновкой перегородок, выполняют укрепление откосов.

Гидроизоляция и утепление

Выполняется герметический двухслойный гидробарьер вертикальных и горизонтальных частей цоколя, которые соприкасаются с грунтом. Внутри сооружения наносятся проникающие материалы, которые проникают в бетон и укрепляют его внутреннюю структуру. Рулонный гидробарьер клеится битумными материалами или наплавляется. Наружная стена утепляется листами пенополистирола специальными средствами — «грибками» и саморезами.
