Конструкция контейнера: устройство пола, стен, крыши и дверей

Конструкция морского контейнера 40 футов

5957 просмотров 30 March 2020

Морские контейнеры представляют собой уникальный вид многооборотной тары, с помощью которой организуются перевозки различных грузов без выгрузки/загрузки содержимого в транзитных перевалочных пунктах. Данные изделия позволяют осуществлять транспортировку грузов морским, автомобильным, речным и воздушным транспортом.

Современная промышленность производит несколько разновидностей, каждая из которых предназначена для определенного типа груза и способа его загрузки. Рассмотрим, каково устройство 40 футового контейнера.

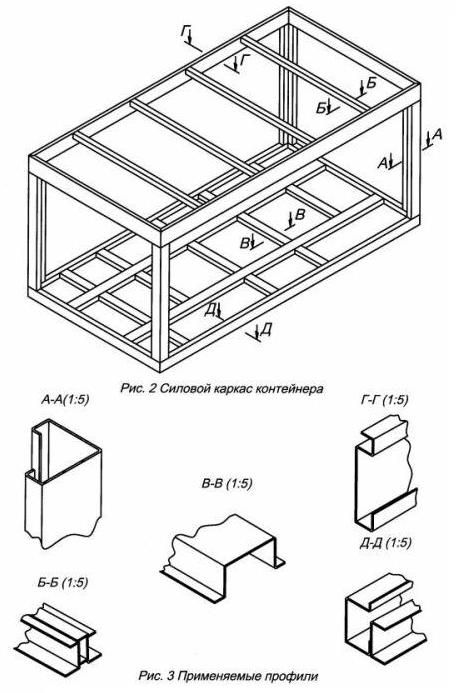

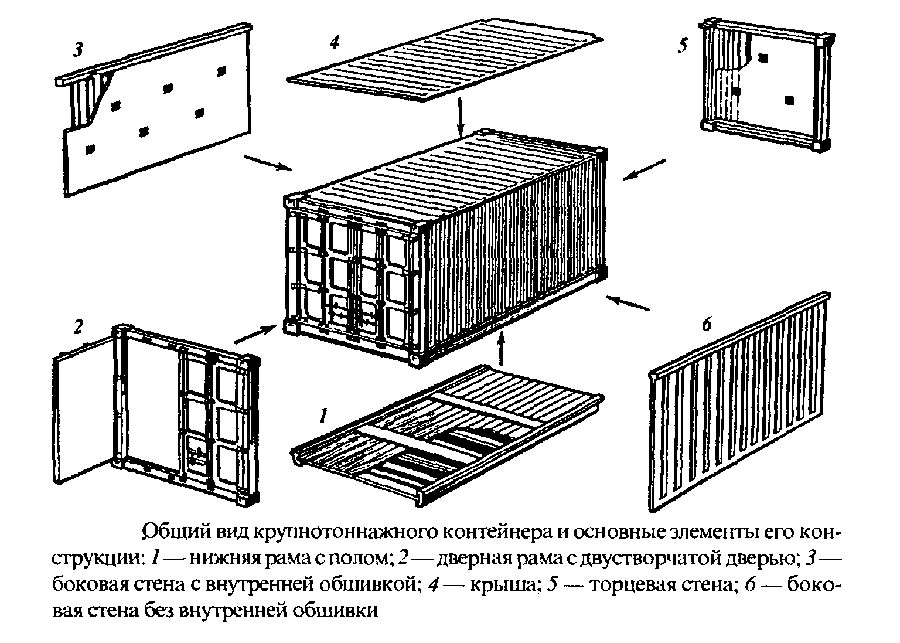

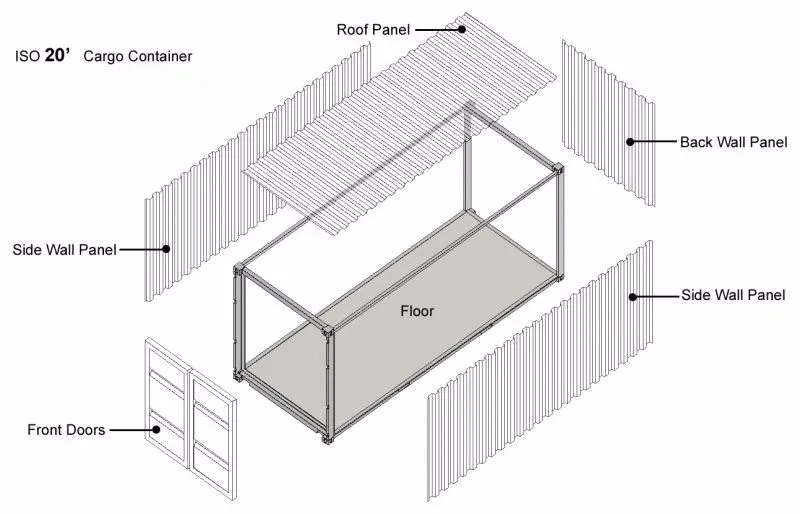

Основа конструкции морского контейнера 40 футов — металлический каркас. Он состоит из элементов:

• пола;
• днища;
• боковых стенок с распашными дверьми;
• верхнего горизонтального перекрытия (крыши).

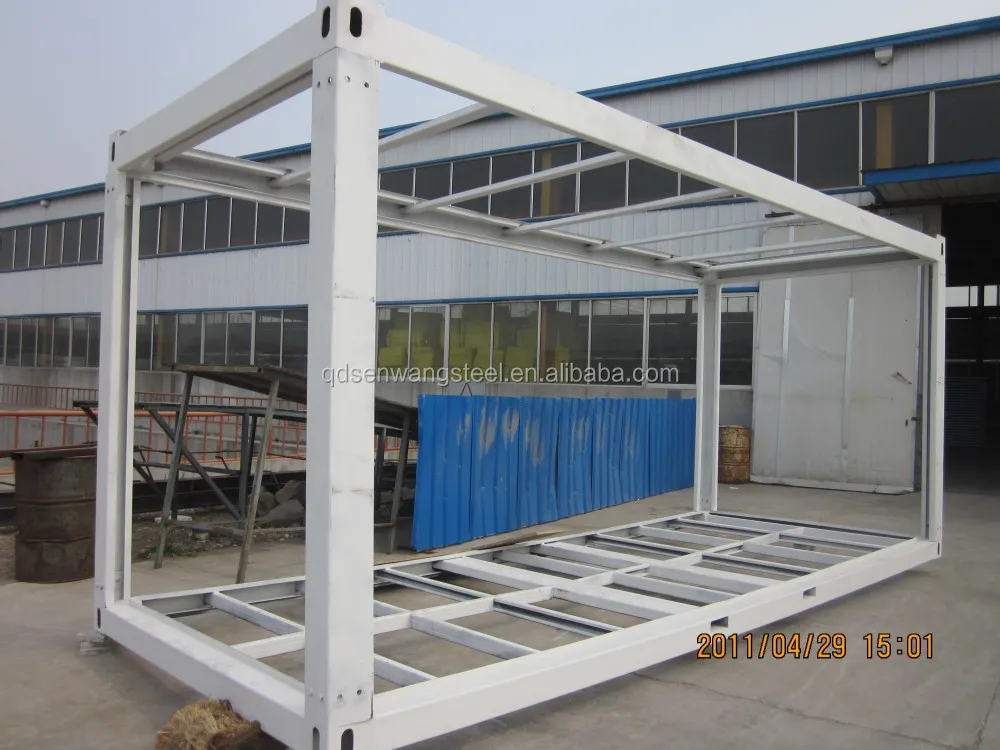

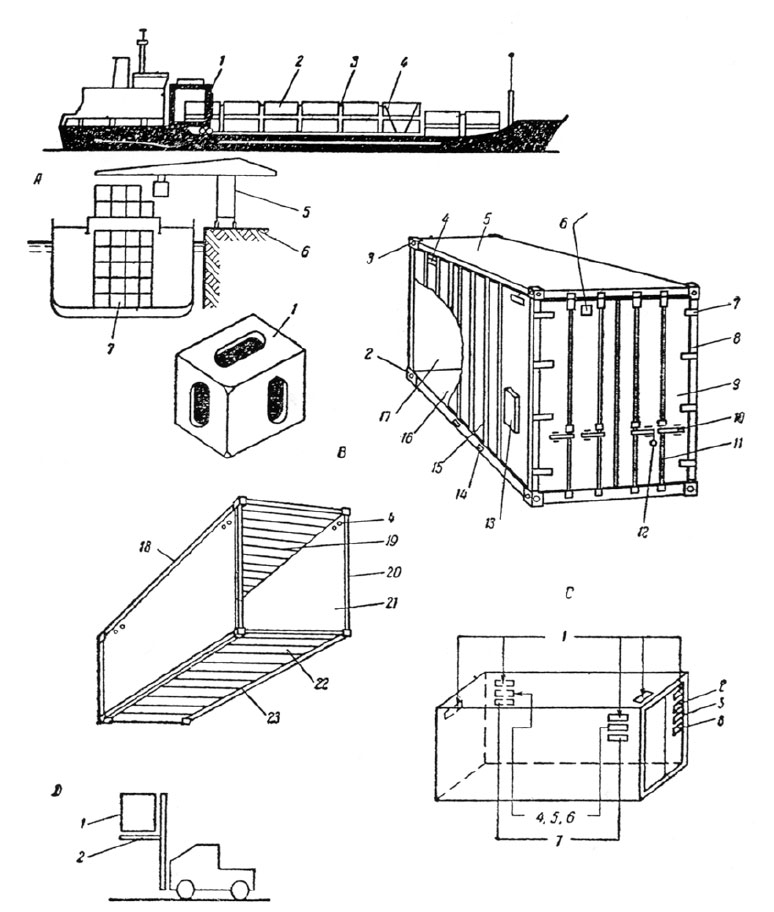

Рамный каркас соединяется в единую конструкцию при помощи угловых фитингов. 40-футовый контейнер, как и тара другой длины, изготавливается из высококачественной легированной стали марки COR-TEN steel (кортеновская сталь). В отличие от 20-футовых, 40-футовые не имеют специальных карманов для вилочного погрузчика. Использовать такую технику для выполнения погрузочно-разгрузочных работ можно только на тех моделях, где имеется специальная отметка. Данная тара по конструкции и используемым в производстве материалам рассчитана на интенсивную и длительную эксплуатацию, поэтому каркас дополнительно может быть оцинкован.

Пол собран из основной продольной балки и нескольких поперечных. Они изготавливаются из профилированного металла и соединяются при помощи сварки или болтами. При соединении болтами места соединений подвергаются тщательной герметизации. Настил пола выполняется из деревянных деталей, преимущественно высокопрочной водостойкой фанеры. Реже используется пластиковый перфорированный пол.

Боковые стенки контейнера изготавливаются из листовой перфорированной стали толщиной не менее 1,5 мм и глубиной профиля 30-35 мм. Стенки соединяются с рамой сварным способом и герметизируются.

Крыша 40-футового контейнера изготавливается из профилированного металлопроката толщиной ок. 2 мм. Как и стены, она соединяется с рамой при помощи сварки. Модели открытого типа (без крыши) оснащаются специальными крепежными приспособлениями для установки тентового покрытия.

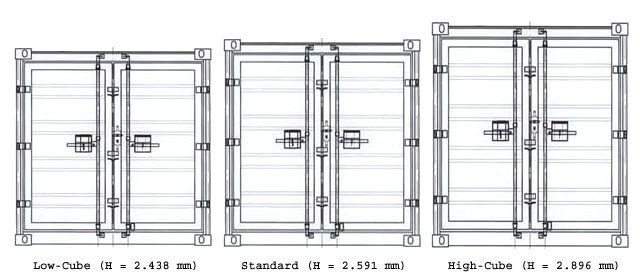

Двери в контейнерах данного вида бывают разной конструкции, а в некоторых моделях (например, «хардтоп») вообще отсутствуют. В таре стандартного типа может быть 1 или 2 пары распашных дверей.

В целях обеспечения долговечности изделий, на все поверхности контейнеров наносится антикоррозийное и лакокрасочное покрытие. Предварительно все элементы конструкции, которые не оцинкованы, подвергаются пескоструйной обработке и грунтованию. Антикоррозийный состав наносится только на наружные поверхности тары. В качестве ЛКП применяется лак, который наносится как снаружи, так и изнутри емкости.

Технические характеристики некоторых типов 40-футовых контейнеров

Компания «Конт Плюс» продает и доставляет по всей России новые и б\у 40-футовые морские контейнеры различных модификаций. Все емкости соответствуют ГОСТ Р 53350-2009 и международному стандарту качества ISO 668:1995. При помощи удобного фильтр-каталога на сайте компании можно быстро выбрать необходимый вид тары и ознакомиться с ее техническими характеристиками. Чтобы оформить заказ, позвоните по телефону 8 800 505-00-87.

Конструкция контейнера для перевозки грузов

Максимально продуктивно использовать многоразовую тару для перевозки грузов экономически выгодно для любого владельца такого оборудования. Контейнер сделан таким образом, что неоднократно может использоваться для перевозки тяжелых и крупных товаров на большие расстояния. Его легко удобно загружать и разгружать с любого вида транспорта, за счет разного рода вспомогательных средств. Конструкция универсальна, что полностью удовлетворяет запросы потребителей.

Металлическая грузовая тара сделана очень качественно, оно и понятно, при перевозке груза в дороге могут произойти всякие случаи и никакая сложная ситуация не должна повредить сложенный в контейнер товар. Поэтому элементы жестко и надежно крепятся к прочному каркасу, надежность конструкции оборудования во многом зависит от назначения, особенностей перевозимого груза, условий в которых будет эксплуатироваться тара. Контейнер делается из стальных балок, которые располагаются сверху и снизу. К ним надежно привариваются боковые элементы. Тара покрывается гофрированным профилем, который сделан из стальных антикоррозийных листов. Контейнеры 20, 40 и 45 футов делаются из легированной стали марки COR-TEN steel. Толщина стенок тары — 1,5-2 мм.

Пол конструкции выполняется из прессованной фанеры, толщина которой не превышает 40 мм. Фанера обрабатывается специальными веществами для предотвращения появления плесени и грибка.

Преимущества пиломатериалов для изготовления настила:

• Гибкость;
• Прочность;
• Легкая и удобная замена и ремонт;
• Повышенный коэффициент трения для обеспечения дополнительного сцепления груза и пола.

Как сделан контейнер

У морского контейнера вместимостью 20 футов особые карманы справа и слева.

В контейнерах длиной 40 и 45 футов карманы отсутствуют, так как они слишком большие, и погрузчик не удержит их. Тары оснащаются специальными угловыми цельными фитингами, которые позволяют взять их особыми автоматическими механизмами. У 40-футовика есть тоннель, рассчитанный под прицеп, на котором перевозится контейнер.

В таре используются двери, посаженные на крепкие петли. На них снаружи ставится кодовая маркировка: характер груза, вес, габариты, сведения о собственнике и другая информация. Дверной проём герметичен за счет уплотнительной резины, которая расположена по периметру косяка.

Морской контейнер устроен так, что на внутренние боковые балки можно закрепить кольца или дополнительные механизмы, с помощью которых фиксируется груз. Прочный и толстый корпус обеспечивает безопасность продукции при перевозке. Конструкция подвергается обработке лаком, что уменьшает воздействие внешней среды на товары, расположенные внутри.

Контейнер предназначен для перевозки разнообразной продукции при помощи сухопутного или морского транспорта.
