Устройство и эксплуатация дымоходов. Нормативы РФ

Общие сведения о тяге: факторы, влияющие на тягу

Для нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.

Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.

Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.

Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.

Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С. За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.

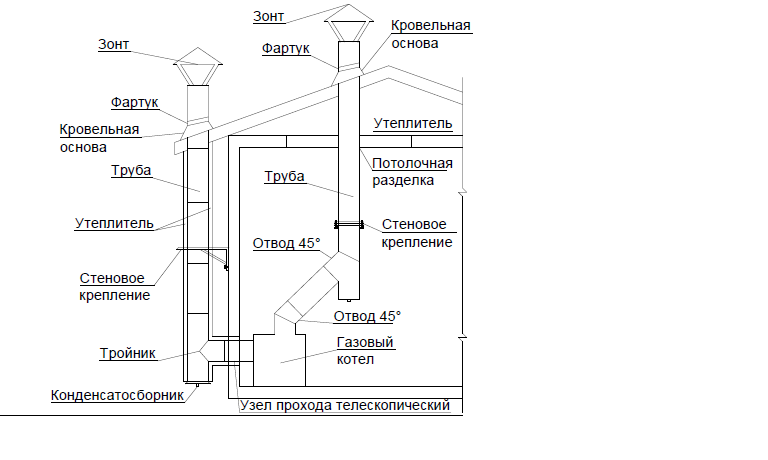

Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов

Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.

Сечение дымоходов должно быть:

• Из красного кирпича – 130 х 130мм, 130 х 250мм,
• Из трубных материалов — диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора. Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см

Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.

В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.

Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.

В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см. Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.

Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.

Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.

Допускается на каналах предусматривать ветрозащитные устройства.

Дымоходы должны иметь определенную высоту относительно конька крыши

Расположение дымовых труб относительно конька кровли

• Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.
• На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
• Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
• В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2-х метров.
• Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
• В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.

Требования, предъявляемые к дымоходам:

• должны быть плотными;
• определенного сечения;
• использованы разрешенные материалы;
• должны обеспечивать необходимую тягу;
• не должны иметь засоров, завалов, закупорок;
• не должны находиться в зоне ветрового подпора.

Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен. Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.

Железные соединительные трубы

• Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
• Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
• Величина вертикальной части ЖСТ должна быть не менее 0,5 м. Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м.
• Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
• Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
• Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
• ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).

Неисправности ЖСТ:

• неправильная сборка звеньев;
• заужено сечение;
• наличие контруклона;
• неплотность в звеньях;
• неплотность в месте ввода ЖСТ в дымоход;
• отклонение ЖСТ от вертикали;
• прогоревшие звенья.

Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:

• завал, засор, закупорка сечения канала;
• разрушение кирпичной кладки дымохода;
• оголовок дымохода находится в зоне ветрового подпора;
• нарушение сроков обслуживания дымохода;
• зауженное сечение дымохода;
• отсутствие или недостаточная глубина кармана;
• отсутствие тяги в дымоходе.

Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки

Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.

Система вентиляции в газифицированном доме состоит из:

• вентиляционной решетки;
• небольшого горизонтального участка вентиляционного канала;
• вертикального вентиляционного канала.

Вытяжные решетки следует размещать:

• под потолком, не ближе 2-х м от пола до низа отверстия;
• не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.

Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.

При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.

Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими. Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.

Запрещается проверять тягу вентиляционных каналов при помощи огня.

Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.

Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:

• засорением каналов мусором;
• негерметичностью вертикальных каналов, сборных вентиляционных коробов;
• неправильным расположением оголовка;
• неисправностью отделки шахт снаружи или внутри;
• неисправностью или отсутствием зонтов или дефлекторов;
• неисправностью трапов через короба на чердаке.

Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.

Конструкция, виды и правила создания дымохода для бани. Какой дымоход для бани лучше.

Важным элементом любой бани является дымоход, обеспечивающий оптимальный отвод из помещений продуктов горения от использования банной печи. Для любого сооружения необходима его установка, а при этом он должен быть надежным, безопасным и недорогим. Нередко многие владельцы бани вовсе задумываются о собственноручном его создании, причем выполнить это можно достаточно легко и без сложностей, если хорошо разобраться в актуальной технологии работы. Следует учесть, что температура на выходе банной печи превышает 600°C, и в целях пожарной безопасности необходимо внимательно отнестись к выбору материалов и качеству элементов дымохода.

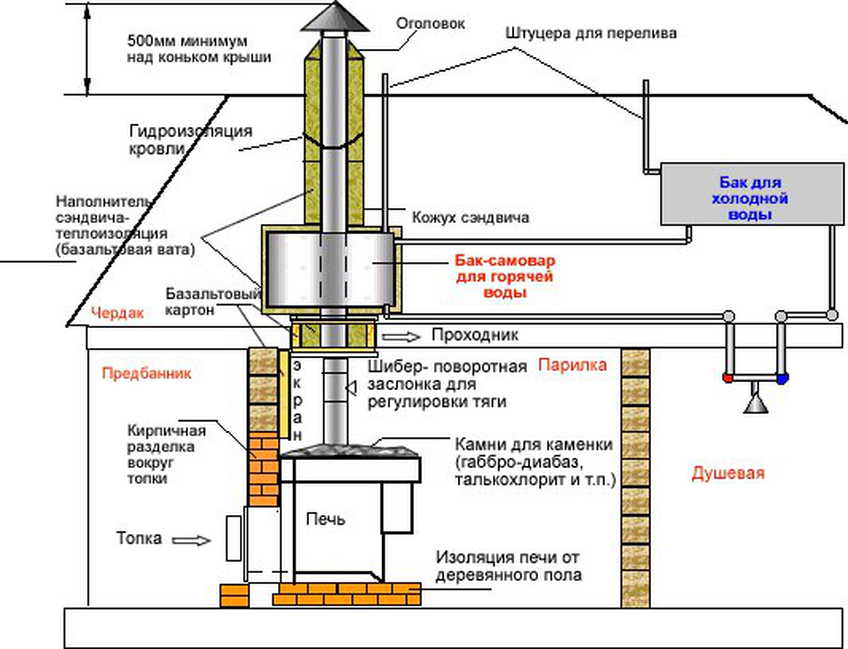

Устройство дымохода

Данная конструкция представлена в разных видах, причем все они создаются из разнообразных материалов и обладают различной конструкцией. Они могут иметь один контур или два, а также для их производства может применяться кирпич или сталь, керамика или другие подходящие материалы.

В идеальном случае дымоход представляет собой особый горизонтальный элемент, обеспечивающий эффективный и быстрый отвод разных продуктов горения из помещения. Для некоторых бань обустройство такой конструкции просто невозможно выполнить, поэтому единственным решением считается создание вертикального дымохода. К основным элементам конструкции относятся:

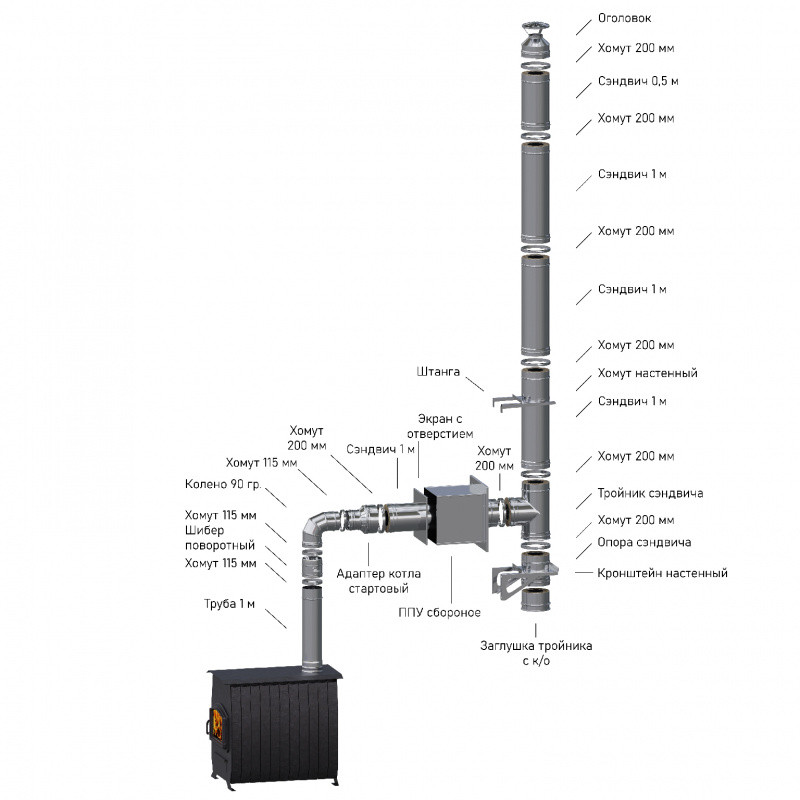

Трубы. Являются самыми важными элементами, которые и представляют собой дымоход. Они надежно и герметично соединяются друг с другом, после чего подключаются к печи и выводятся наружу через стену или крышу сооружения.

Колено. Оно является специальным соединителем, гарантирующим плавность монтажа всей конструкции. Например, если невозможно сделать так, чтобы труба была идеально ровной, то для формирования разных переходов и изменений направления трубы используется колено. Оно выпускается в многочисленных разновидностях, которые могут отличаться параметрами и соотношением углов. Чистить этот элемент будет достаточно сложно, поэтому при обустройстве дымохода лучше всего сделать все возможное, чтобы в нем отсутствовали колена.

Тройник. Является универсальным элементом, который так же соединяет отдельные элементы трубы. Он считается легким в очищении, поскольку для этого могут применяться специализированные и удобные в применении инструменты. Он представлен в виде особого стакана, который надо просто вытащить и выполнить все работы по его полноценному очищению. Однако выбирать важно такой тройник, который будет прекрасно подходить к определенному дымоходу.

Патрубок. Используется в том случае, если приходится выводить дымоход через деревянное перекрытие. Он предназначен для создания безопасных условий для древесины, чтобы она не разрушалась и не возгоралась при действии высокой температуры. Первоначально в перекрытии делается специальное отверстие, в которое устанавливается патрубок, а после уже выводится сам дымоход.

Крышная разделка. Она гарантирует создание герметичного соединения самого дымохода с трубой. Также она не допускается попадание в конструкцию разных загрязнений и осадков. Это элемент считается очень важным, поэтому рекомендуется обращать внимание только на высококачественные изделия, которые будут идеально справляться со своими задачами. Слишком дешевые крышки не прослужат слишком долго.

Какие трубы для дымохода выбрать?

Сделать дымоход можно из разных труб, в зависимости от которых определяются параметры и свойства конструкции. Наиболее часто используются следующие разновидности:

Нержавеющая сталь. Этот материал считается идеальным для формирования надежного и долговечного дымохода. Он обладает прекрасной устойчивостью к воздействию влаги, а также на его внутренних поверхностях с трудом образуются разные налеты. К плюсам этого материала относится великолепная стойкость перед процессом коррозии, небольшая масса, приемлемая и низкая цена, высока прочность и достаточно привлекательный внешний вид и простота монтажа. Но как уже упоминалось выше, температура на выходе банной печи часто превышает температуру отопительных печей, что предъявляет к стальным дымоходом повышенные требования. Специалисты рекомендуют использовать в системах дымоудаления банных печей трубы дымохода из стали толщиной не менее 0.8мм.

Керамика. Одик из самых подходящих для дымоходов для бани материал. Дымоходы из керамики являются самыми прочными и долговечными. Они легко выдерживаю температуру превышающую сгорание сажи — 600°C. Но дымоходы из керамики так же имеют и минусы — такие дымоходы как правило дороже, и их сложнее мантировать, в отличии дымоходов из нержавеющей стали.

Бетон. Бетонные трубы считаются достаточно дешевыми, а при этом обладают долгим сроком службы. При необходимости выполнить ремонтные работы, данный процесс не займет много времени или усилий. При этом обеспечивается прекрасная герметизация всех элементов конструкции. Создать такой дымоход достаточно просто, поэтому все работы легко реализуются своими силами. Если сделать монолитную конструкцию, то в ней не будет скапливаться на внутренних поверхностях большое количество сажи. Однако такой дымоход будет тяжелым, поэтому будет оказываться существенная нагрузка на фундамент дома.

Кирпич. Дымоход из этого материала обладает шероховатыми стенками, поэтому на них появляется довольно быстро огромное количество сажи. Поэтому снижается тяга, а также возникает необходимость часто в процессе эксплуатации заниматься очищением поверхностей. К плюсам относится достаточно интересный внешний вид конструкции, ее стойкость перед возгоранием и долгий срок службы.

Асбест. Самый неподходящий материал для систем дымоудаления, который в следствии дешевизны часто используют в качестве дымохода. Асбест – пожароопасен, и не редко трубы из асбеста не выдерживая перепадов температур лопаются, что может привести к пожару. Кроме того, асбест является канцерогеном, доказано , что использование асбестовых материалов приводит к раковым заболеваниям. .

Технология создания дымохода в бане

Данный процесс производится в следующих этапах:

• создается проект будущего строительства, причем желательно здесь пользоваться помощью специалистов, чтобы определить, какой длиной должна обладать труба, чтобы была установлена прекрасная тяга;
• выбирается материал, из которого будет сделана конструкция;
• определяется, через какую поверхность будет выводиться дымоход, поскольку если предполагается вывод через потолок, то важно, чтобы труба не располагалась под балкой, а также можно было выполнить работы с минимальными переходами и изгибами трубы;
• собирается дымоход из отдельных элементов, которые соединяются друг с другом герметичными хомутами, тройниками и другими подходящими элементами;
• выводится дымоход через потолок с применением патрубка;
• приобретается и устанавливается специальная решетка на конец трубы;
• полученная конструкция подсоединяется к самой печи;
• все места стыков герметизируются, а участки, подвергающиеся коррозии, обрабатываются специальными защитными средствами.

Таким образом, дымоход для бани может быть сделан из разных материалов, а также может быть представлен разнообразными видами. Он прост в создании, поэтому можно заниматься данным процессом своими силами.

Дизайн дымохода — Как работают дымоходы?

1. Дом
2. Руководство по дымоходам

Этот пост может содержать партнерские ссылки, поэтому я получаю комиссию.

Правильная конструкция дымохода часто понимается неправильно.

С таким количеством разных стилей и опций легко запутаться.

Хотя дымоход и не самый гламурный элемент вашего дома, если вы собираетесь топить его дровами, это определенно важная тема.

Правильный выбор размера дымохода, его расположения и дизайна имеет решающее значение для того, насколько хорошо он будет функционировать .

Если вы подумываете об установке дровяной печи или камина в своем доме, помните одну вещь……..ваша дровяная печь или камин будут функционировать только так же, как и дымоход, к которому они подключены.

На самом деле, большинство проблем домовладельцев с их системами отопления часто связаны с дымоходом, а не с самой системой отопления!

Таким образом, ваша система отопления и дымоход зависят друг от друга для достижения оптимальной производительности.

Поскольку они работают как система, их необходимо правильно установить и обслуживать, чтобы у вас не возникло проблем в будущем.

Как работает дымоход?

Горячий воздух поднимается вверх, потому что он менее плотный, чем холодный.

В конструкции дымохода используется этот основной принцип.

Однако роль дымохода заключается не в удалении горячего воздуха, а в удалении горячих газов из отопительного прибора и их выводе за пределы дома.

Когда газ поднимается вверх по дымоходу, создается разница давлений, известная как тяга .

Другими словами, тяга — это просто естественное движение газов вверх по дымоходу, когда нагревательный элемент всасывает свежий воздух в прибор.

Чем горячее газы в дымоходе по сравнению с температурой снаружи, тем сильнее будет тяга .

Высота дымохода также может влиять на тягу. Длина дымохода и тяга взаимосвязаны.

Чем выше дымоход, тем сильнее тяга.

Объем свежего воздуха, поступающего в отопительный агрегат, называется расходом .

Дымоход, который создает сильную тягу, будет иметь сильный поток свежего воздуха, поступающего в дровяную печь или камин, что приводит к более горячему и чистому огню.

Понимание этих основных принципов важно при выборе конструкции дымохода.

Солнечный дымоход использует ту же концепцию, что и дымоход дровяной печи, однако он использует тепло солнца для создания тяги.

Это заставляет воздух в дымоходе подниматься и создавать вентиляцию для дома или коммерческого строения.

Если вы испытываете нежелательную тягу , неприятные запахи или шум, когда камин не используется, рассмотрите возможность установки подушки для дымохода.

Их легко настроить, и они отлично работают.

Распространенные проблемы с ремонтом – конструкция дымохода

К сожалению, даже самые лучшие конструкции дымоходов могут время от времени требовать ремонта. Ремонт заслонки дымохода — довольно распространенное явление.

Заслонка представляет собой небольшую дверцу внутри дымохода, которая обычно открывается и закрывается с помощью рычага или цепи.

Демпферы используются для предотвращения потери энергии, когда вы не используете камин .

Они также препятствуют проникновению животных, дождя и снега в ваш дом.

Так как заслонка подвергается воздействию тепла, пепла и копоти от огня, она иногда ломается или деформируется, что снижает ее эффективность. Неэффективные амортизаторы следует заменить или отремонтировать.

Ремонт дымохода требуется, когда участки дымохода повреждены или треснуты.

Дымоход – это секция внутри вашего дымохода, по которой газы поднимаются вверх по дымоходу, откуда они выбрасываются наружу .

Дымоходы обычно изготавливаются из глины, кирпича или различных металлов.

Когда наружная часть вашего дымохода начинает разрушаться, вы можете заметить небольшие трещины, образующиеся в швах кирпича или раствора.

В этом случае вам следует заняться ремонтом трещины в дымоходе, чтобы гарантировать, что со временем не разовьется более серьезная проблема, поскольку вода попадает в соединения, замерзает и приводит к усугублению трещины.

Вы когда-нибудь замечали летом воду внутри дровяной печи?

Скорее всего, эта вода образовалась в результате конденсации.

Прочтите эту статью, чтобы узнать, как предотвратить образование конденсата в дровяной печи.

Установка облицовки дымохода из нержавеющей стали или алюминия — это простой способ ремонта поврежденного дымохода.

Их относительно легко установить самостоятельно, для этого требуется всего несколько основных инструментов.

Венец дымохода устанавливается поверх стенок дымохода и помогает отводить воду от всей конструкции дымохода.

Со временем может потребоваться замена короны дымохода, если она треснет или повредится.

Поврежденная коронка может позволить воде просочиться внутрь дымохода, что приведет к повреждению изнутри наружу.

Венец дымохода отличается от колпака дымохода или колпака дымохода, который предотвращает попадание дождя и мусора в дымоход.

Установка медной крышки дымохода предлагает декоративный способ защиты дымохода.

Если у вас есть дымоход с деревянным каркасом, скорее всего, у вас есть крышка канала дымохода сверху вместо цементного свода дымохода.

Со временем крышка канала дымохода из низкокачественного металла ржавеет и протекает.

Установка крышки канала дымохода из нержавеющей стали — это простой способ предотвратить повреждение водой.

Чистка дымохода

Научиться чистить дымоход самостоятельно – это отличный способ сэкономить деньги и убедиться, что в дымоходе нет скоплений креозота и мусора.

Многие средства для чистки дымоходов можно найти в местном магазине товаров для дома или в Интернете. Прочтите эту статью, чтобы узнать больше о щетках для трубочистов и о том, как их использовать.

В последнее время журналы для чистки дымоходов стали очень популярными, предлагая быстрый и простой способ очистки дымохода. Они работают? Узнайте наше мнение здесь.

Если вы не заинтересованы в чистке собственного дымохода, вы можете нанять профессионала .

В зависимости от того, где вы живете, стоимость очистки дымохода может варьироваться.

Мы рекомендуем нанять сертифицированного CSIA трубочиста для достижения наилучших результатов.

Если вам нужна общая схема ухода за дымоходом, ознакомьтесь с нашим контрольным списком дымоходов!

Общая конструкция дымохода

Конструкция дымохода, очистка и техническое обслуживание являются важными факторами для создания надежного и хорошо функционирующего дымохода.

Помните, что дровяная печь или камин хороши настолько, насколько хорош дизайн дымохода, к которому они подключены!

Эффекты конструкции дымохода — дымоход 101

Существует несколько конструкций дымоходов класса А. Во-первых, это дымоход с воздушным охлаждением, который может быть с двойными или тройными стенками. Кроме того, есть «изолированный» дымоход, который был разработан для более холодного климата, так как обеспечивает лучшую тягу. Не рекомендуется использовать дымоход с воздушным охлаждением для наружной установки в северном климате.

Когда речь идет об изолированных конструкциях дымоходов класса А, необходимо учитывать некоторые варианты. Некоторые конструкции на самом деле представляют собой гибрид между дымоходом с воздушным охлаждением и изолированным дымоходом. Ниже показан дымоход с тройной стенкой, наружная стенка которого охлаждается воздухом, а внутренняя стенка изолирована. Это лучше, чем дымоход с воздушным охлаждением, но не рекомендуется для северного климата.

Для этого слайд-шоу требуется JavaScript.

Изолированный дымоход класса А или «сплошной дымоход» рекомендуется для северного климата. Существуют некоторые варианты изолированных дымоходов: Некоторые марки герметизированы, то есть изоляция находится внутри двух стенок дымохода и герметизирована с обоих концов. Эта конструкция намного лучше, чем дымоход с тройными стенками, поскольку она имеет более толстую изоляцию и не имеет воздушного пространства. Недостаток такой конструкции в том, что конденсату, который может образовываться внутри секции дымохода, некуда выйти.

Наружные дымоходы, установленные в северном климате, особенно подвержены образованию конденсата, поскольку они охлаждаются, а затем снова нагреваются. Лучшая изоляция соответствует лучшему R-значению. Дымоходы с низким значением R производят больше конденсата, чем дымоходы с более высоким значением R. Чем толще изоляция в монолитном дымоходе, тем меньше вероятность того, что на него повлияют погодные условия. Он быстрее нагревается в холодном состоянии, создает большую тягу и дольше остается чистым и горячим. Вы найдете лучшие бренды дымоходов, которые предлагают дымоходные системы класса в Канаде, а также в США, которые обычно не полностью инкапсулированы на каждом конце. Торцевые заглушки на каждой секции дымохода сконструированы таким образом, чтобы влага могла выходить, предотвращая ее накопление внутри изоляции и снижая значение R дымохода с возрастом.

Пожар в дымоходе.

Пожары в дымоходе довольно распространены при сжигании дров, поэтому дымоход должен быть сконструирован и установлен соответствующим образом. Дымоход должен выдержать пожар в дымоходе и не сжечь конструкцию в процессе. Поэтому Национальная ассоциация противопожарной защиты разработала NFPA 211 в качестве руководства, чтобы помочь отрасли стандартизировать национальные строительные нормы и правила, касающиеся дымоходов. Производимые дымоходы класса А должны выдерживать пожар в дымоходе и проходят испытания, чтобы гарантировать, что они не передают лучистое тепло горючим материалам при правильной установке.

Опасность начинается, когда возникает пожар в дымоходе и внутренняя температура пространства между внутренней стеной и внешней стенкой герметизированного дымохода повышается до уровня, при котором влага начинает кипеть, образуя пар. Пар быстро расширяется, и если пару некуда выходить, давление будет нарастать, пока что-нибудь не разорвется. Разорванный дымоход — это скомпрометированный дымоход.

Выбор конструкции дымохода с более толстыми стенками, лучшими изоляционными свойствами и хорошей вентиляцией предпочтительнее в холодном климате, особенно при наружной установке. Также рекомендуется заключить наружный дымоход класса А внутрь дымохода, чтобы изолировать его от ветра и холода. В холодном климате изоляция дымохода также поможет сохранить тепло дымохода, поэтому он будет работать лучше.

Ниже приведен пример правильной установки внешней дымоходной системы класса А в холодном климате, установленной компанией Obadiah’s Woodstoves.

Свесы и потолки создают другие проблемы при установке внешнего дымохода на существующую конструкцию. Всегда рекомендуется проникать в свесы вокруг них, используя смещения в вашей системе дымохода класса А.

Ниже приведены некоторые распространенные примеры использования смещений для обхода выступов и окон. Пожалуйста, имейте в виду, что все выступы должны быть должным образом закреплены, чтобы нагрузка не оказывалась на какие-либо изгибы в установке со смещением дымохода класса А. Вес дымохода, давящего на отводы, может привести к выходу из строя отвода или выступа. Вы должны установить опорный кронштейн в этой точке на обшивку выступа, который может выдержать вес дымохода наверху. Обратите внимание, что на втором изображении нет опорного кронштейна на уровне облицовки для поддержки веса дымохода: стабилизаторы обеспечивают боковую защиту, но не вертикальную. Изображение справа не имеет боковой или вертикальной поддержки и может выйти из строя из-за неправильной установки. В случае сложной установки мы рекомендуем вам позвонить в компанию Obadiah’s Woodstoves и попросить специалиста по дымоходам помочь вам.

Для этого слайд-шоу требуется JavaScript.

Дымоход класса А, который соответствует более жесткому канадскому списку ULCS 629, как правило, толще с более высоким значением R, чтобы уменьшить проблемы с конденсацией в экстремально холодном климате. Исключением является Excel Chimney толщиной всего 1 дюйм, а также одна из самых легких дымоходных систем класса A на рынке.

Эта проблема образования конденсата внутри герметизированного дымохода возрастает по мере увеличения уровня влажности, поскольку влага еще больше снижает коэффициент сопротивления изоляции.

Канадский стандарт ULC обычно считается самым жестким стандартом для жилых дымоходов в мире. Само собой разумеется, что покупка дымохода класса А, соответствующего списку ULC S629, будет лучшим выбором с точки зрения безопасности из-за способа проведения испытания. Канадский стандарт ULCS требует, чтобы дымоход выдерживал три 30-минутных возгорания дымохода, что в три раза дольше, чем испытания в США. В США можно приобрести дымоход класса А, соответствующий канадскому стандарту 629Стандарт S, если вы знаете, что его искать, но обычно он не импортируется в США, поскольку здешние дистрибьюторы не продают канадские дымоходы для рынка США. Excel Chimney, Ventis Chimney, Dura Vent, Security Chimney и Selkirk — несколько производителей дымоходов в Канаде. Некоторые предлагают дымоходы класса A, которые имеют как ULC, так и UL Listing, например, Excel, Ventis, Dura Tech Premium и Security ASHT+.

Список UL США для дымоходов класса A также имеет вариации, поскольку не все стандарты дымоходов класса A требуют одинакового уровня испытаний. Если вы покупаете дымоход класса А, было бы разумно понять, какому стандарту UL соответствует дымоход, в который вы собираетесь инвестировать. Вы также должны знать, что производители могут проводить свои собственные испытания, если они построят собственную лабораторию и будут следовать определенным принципам гильдии. Никто не проверяет свои результаты повторно, чтобы проверить их точность, и это стоит знать как потребителю, потому что всегда есть компании, которые срезают углы, чтобы увеличить прибыль. Вы всегда должны покупать компоненты дымохода у известных компаний, которые специализируются на отоплении или дымоходах. Крупные магазины не предлагают дымоход класса А того же класса, что и профессионал, который поможет вам, если возникнет проблема. На прошлой неделе массовые торговцы нанимали людей, которые подбрасывали гамбургеры на улице, поэтому вы должны спросить себя: как вы думаете, много ли они знают о том, что они продают?

Перечни ULC/UL для дымоходов класса A – Эти списки относятся к дымоходным системам и каминам заводского изготовления:

Согласно UL-103HT, UL-103, ULC-S604 и ULCC959 Underwriters Laboratories в Соединенных Штатах и ​​Канаде, дымоход должен быть указан для температур, не превышающих 1000°F (538°C) при непрерывном сжигании и 1400°F (740°C) при кратковременном принудительном сжигании.

Согласно UL/ULC HT для применения на твердом топливе лабораториями Underwriters Laboratories в США и Канаде, дымоход должен быть указан для температур, не превышающих 1000°F (538°C) при непрерывном сжигании и 1400°F (740°C) при кратковременном принудительном сжигании. . Испытано до 2100°F (1150°C) – 10 минут – 1 раз.

UL 103 : 1000 градусов по Фаренгейту непрерывно, 1400 градусов по Фаренгейту 1 час, 1700 градусов по Фаренгейту 10 минут . В первую очередь это относится к сборным дымоходным системам.

UL 103 Scope-USA

1.1 Эти требования распространяются на заводские дымоходы, предназначенные для отвода газовых, жидкостных и твердотопливных бытовых приборов и отопительных приборов, в которых максимальные постоянные температуры дымовых газов на выходе не превышать 1000°F (538°C). Дымоходы заводского изготовления предназначены для установки в соответствии со Стандартом для дымоходов, каминов, вентиляционных отверстий и приборов для сжигания твердого топлива, NFPA 211, а также в соответствии с такими нормами, как Международный механический кодекс, Международный жилищный кодекс и Единый Механический код. Они предназначены для установки внутри или снаружи зданий или и там, и там таким образом, чтобы обеспечить вертикальный (с максимальным смещением 30 градусов) трубопровод или проход для отвода дымовых газов наружу.

1.2 Дымоходы, на которые распространяются эти требования, должны пройти либо ограниченное испытание на температуру дымовых газов при 1700°F (927°C), либо ограниченное испытание на температуру дымовых газов при 2100°F (1149°C) при вариант производителя.

1.3 Настоящие требования распространяются на дымоходы двойного назначения для жилых помещений и отопительных приборов зданий, а также дымоходы одноцелевых отопительных приборов зданий. Дымоходы двойного назначения для жилых помещений и для обогрева зданий испытываются закрытыми и предназначены для установки без ограждений или с горючими конструкциями. Дымоходы типа отопительных приборов для отдельных зданий испытываются в открытом виде и предназначены для установки в открытом виде или в негорючем кожухе.

UL103HT : 1000 градусов по Фаренгейту непрерывно, 2100 градусов по Фаренгейту три интервала по 10 минут.

Примечание : Дымоход UL103HT следует той же области 103, вместо одного 10-минутного испытания при 1700 градусов по Фаренгейту, оно увеличено до трех 10-минутных испытаний при 2100 градусов по Фаренгейту. Это существенное различие в способности дымоходов выдерживать каминный огонь.

UL127 : Испытание при температуре 1700 градусов по Фаренгейту или по выбору MFG; испытание 2100 градусов по Фаренгейту.

Примечание : Это очень расплывчатая формулировка, поскольку в ней мало что говорится о продолжительности или живучести. Этот тип дымохода не может быть повторно использован для других целей, так как он протестирован по такому низкому стандарту.

Относится к каминам заводского изготовления, камере сгорания, сборному дымоходу и всем необходимым компонентам для сборки в полевых условиях. Обычно дымоход с воздушным охлаждением. Не одобрен для использования с каким-либо твердотопливным прибором, кроме тех, с которыми он был испытан.

1 Область применения — США

1.1 Эти требования распространяются на камины заводского изготовления, включая топку, дымоход, узел крыши и другие соответствующие детали, полностью изготовленные на заводе и предназначенные для сборки в полевых условиях. .

1.2 Эти требования распространяются на камины заводского изготовления, имеющие топку, предназначенную для работы либо с открытой в помещение, либо, если она оборудована дверью, с открытой или закрытой дверью.

1.3 Эти требования распространяются на камины заводского изготовления, предназначенные для использования на твердой древесине или угольном топливе.

1.4 Камины заводского изготовления, на которые распространяются эти требования, предназначены для установки в соответствии со стандартом Национальной ассоциации противопожарной защиты для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива, NFPA 211, Международным механическим кодексом и Унифицированным механическим Код.

1.5 В соответствии с этими требованиями часть системы воздуховодов камина с циркуляцией теплого воздуха предназначена для установки в соответствии со стандартом Национальной ассоциации противопожарной защиты для систем воздушного отопления и кондиционирования воздуха, NFPA 9.0Б.

1.6 Эти требования также распространяются на стационарные вентиляторы и другие электрические аксессуары для каминов заводского изготовления, рассчитанные на напряжение 600 вольт или менее и предназначенные для использования в определенных местах в соответствии с Национальным электротехническим кодексом, NFPA 70.

1.7 дымоходы заводских каминов, на которые распространяются эти требования, выдерживают либо испытание на температуру дымовых газов 1700°F (927°C), либо испытание на температуру дымовых газов 2100°F (1149°C) по выбору изготовителя.

1.8 Продукт, который содержит характеристики, характеристики, компоненты, материалы или системы, новые или отличные от тех, на которые распространяются требования настоящего стандарта, и который связан с риском возгорания, поражения электрическим током или травмирования людей, должен оцениваться с использованием соответствующих дополнительные требования к компонентам и конечному продукту для определения того, что уровень безопасности, первоначально предусмотренный целью настоящего Стандарта, сохраняется. Продукт, свойства, характеристики, компоненты, материалы или системы которого противоречат конкретным требованиям или положениям настоящего стандарта, не считается соответствующим настоящему стандарту. При необходимости должен быть предложен и принят пересмотр требований в соответствии с методами, используемыми для разработки, пересмотра и внедрения настоящего стандарта.

ULC S604: Стандарт для заводских дымоходов типа А – в основном тот же стандарт, что и UL 103HT. 1000 градусов по Фаренгейту непрерывно, 1400 градусов по Фаренгейту 1 час, 2100 градусов по Фаренгейту 10 мин x 3

SCOPE-CAN-Partial

. Они предназначены для использования с бытовыми приборами, работающими на газе и жидком топливе, и отопительным оборудованием зданий, где температура дымовых газов прибора или оборудования не превышает 540 °C. Они предназначены для использования в соответствии с Национальным строительным кодексом Канады, CSA-B139..2, Правила установки жидкотопливного оборудования для жилых и небольших коммерческих зданий, и CSA-B149. 1, Правила установки природного газа и пропана. Они предназначены для установки внутри или снаружи зданий, чтобы обеспечить по существу вертикальный канал или проход для отвода дымовых газов в наружный воздух от вышеописанного класса приборов.

ULC S629 : Стандарт для заводских супер дымоходов 650C. 1200 градусов по Фаренгейту непрерывно, 1600 градусов по Фаренгейту 1 час, 2100 градусов по Фаренгейту 30 минут x 3 раза. Это относится в первую очередь к сборным дымоходным системам.

1 SCOPE-CAN- Partial

1.1 Эти требования относятся к дымоходам заводского изготовления, которые не требуют изготовления на месте.

Они предназначены для использования с бытовыми приборами, работающими на газе, жидком и твердом топливе, и отопительным оборудованием зданий, где температура дымовых газов обычно не превышает 650 ºC. Они предназначены для использования в соответствии с Национальным строительным кодексом Канады, CSA B139. 2, Правилами установки жидкотопливного оборудования для жилых и небольших коммерческих зданий, CSA B149..1, Правила установки природного газа и пропана, и CSA B365, Правила установки приборов и оборудования для сжигания твердого топлива. Они предназначены для установки внутри или снаружи зданий, чтобы обеспечить по существу вертикальный канал или проход для отвода дымовых газов в наружный воздух от вышеописанного класса приборов.

Соображения

• Какой тип дымохода мне нужен в зависимости от климата, в котором он будет установлен? Дымоход с воздушным охлаждением или изолированный?
• Где установить дымоход, в помещении или на улице? Если дымоход установлен на открытом воздухе, будет ли мой дымоход подвержен преобладающим ветрам? Нужен ли дымоход, предназначенный для холодного климата? Нужно ли заключать дымоход в короб?
• Какие строительные нормы и правила мне нужно учитывать?
Стандарты дымоходов UL/ULC
• и почему они действительно важны для производительности и безопасности дымоходов. Стоит ли тратить лишние деньги на лучшее?
• Какой список UL/ULC относится к моему приложению? Имеет ли дымоход, который я рассматриваю возможность покупки, соответствующие сертификаты UL/ULC?
• Смещения, они мне нужны? Если да, то как я могу поддерживать вес дымохода выше смещения? Как и дымоход внизу?
• Свесы, достаточно ли они широки, чтобы в них можно было установить кровельный оклад? Если нет, могу ли я прикрепить к панели опорный кронштейн, который будет поддерживать дымоход в течение следующих 30 лет?

Технические советы:

Иногда дымоход может иметь слишком большую тягу, которую можно уменьшить, установив биометрический демпфер. По сути, это дымоход с дверцей, которая открывается, чтобы уменьшить часть вакуума или тяги внутри дымохода за счет втягивания воздуха в тройник, установленный рядом с прибором.

Если вы устанавливаете внешний дымоход, вы можете предварительно нагреть дымоход с помощью пропановой горелки или тягодутьевого вентилятора, который представляет собой электрический вентилятор, подключенный к дымоходу. Холодный дымоход будет работать в обратном направлении, пока не прогреется.
