Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.

Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.

Итак, вот основные элементы такого каркаса:

  • Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
  • Коньковый брус.
  • Наклонные балки и стропила.
  • Вертикальные стойки.
  • Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.

Ничего сложного – двускатная крыша как раз этим и радует:

Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.

А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.

Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.

Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:

Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.

Стропильная система крыши — конструкция, устройства и виды (фото, видео)

Кровельные конструкции – один из сложнейших в проектировании, монтаже узлов жилого сооружения. Кровля первой принимает на себя «удар», защищая дом от осадков, ветра и холода, поэтому от ее герметичности, долговечности, качества зависит комфорт всех домочадцев. Основа надежной крыши – стропильная система, которая придает конструкции форму, задает оптимальный уклон, а также служит для крепления гидроизоляционного материала. Состав и взаимное расположение элементов каркаса зависят от конфигурации кровли.

В этой статье мы расскажем, какие виды стропильных систем бывают, а также чем они отличаются друг от друга.

Содержание статьи

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

  1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
  2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
  3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
  4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Функции стропильных систем

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью.

Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды. При выборе вида стропильного каркаса принимают во внимание следующие критерии:

  • Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
  • Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
  • Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
  • Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
  • Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Опытные мастера считают, что бороться с природой бесполезно, вы все равно останетесь в проигрыше, поэтому во главу угла при выборе типа стропильного каркаса ставят климатические условия в местности, где ведется стройка. Если регион ветреный, то угол наклона скатов делают пологим, а если снежный – более крутым.

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние кровельного материала

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги.

Наиболее подходящими вариантами считают:

  1. Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
  2. Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Обратите внимание! Дерево считается наиболее подходящим материалом для изготовления стропильного каркаса крыши жилых построек, так как оно обладает 3 важными качествами: легким весом, прочностью, воздухопроницаемостью.

Чтобы увеличить устойчивость древесины к воздействию влаги, нужно провести обработку элементов стропильной системы глубоко проникающим антисептиком.

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства.

Обычно каркас состоит из:

  • Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
  • Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
  • Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
  • Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
  • Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
  • Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Важно! Самая простая стропильная система состоит только из мауэрлата, стропил и конькового прогона. С увеличением сложности кровли повышается количество дополнительных элементов, упрочивающих конструкцию, а также компенсирующих нагрузки на прогиб и распирание.

Устройство каркаса

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

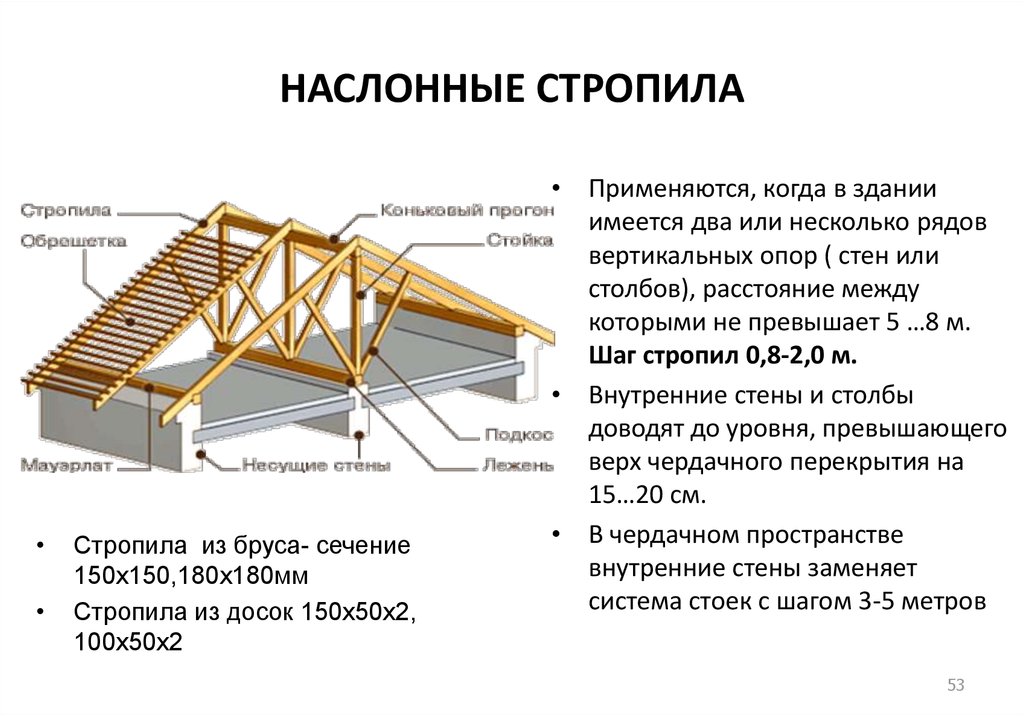

  1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

    Наслонные стропила

  2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

    Висячие стропила

Учтите, что финальный вид стропильного каркаса из деревянных или металлических элементов зависит от количества скатов и разновидности крыши. Наиболее простыми вариантами считают односкатную и двухскатную кровлю, а сложными – вальмовую, полувальмовую, шатровую.

Виды крыш

Зависимость устройства каркаса от уклона

Видео-инструкция

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.


Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.


Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.


Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

  • Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
  • Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
  • Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.


В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.


Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.


Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0. 7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.



Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

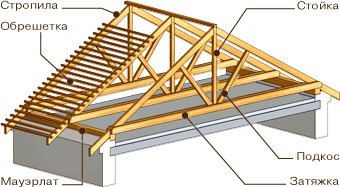

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Читайте также:

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.


Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.


Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Читайте также:

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Видео. Стропильная система крыши, что нужно знать для правильного конструирования

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство стропильной системы двухскатной крыши: общие понятия, виды

Выбор формы кровли во многом будет зависеть от размеров и конфигурации самого дома, от наличия мансардного этажа и от природных особенностей местности. Но чаще всего выбирают двухскатный вариант. В этом случае сочетается простота и быстрота возведения, а также относительно низкая стоимость. Но и устройство стропильной системы двухскатной крыши имеет свои тонкости. Именно о них и пойдет речь в этой статье.

Общие понятия

Прежде чем говорить об устройстве стропильной системы двухскатной крыши, стоит разобраться с самой конструкцией. Такой вариант крови считается самым распространенным. Причина такой популярности в преимуществах двухскатного варианта крыши. Среди них специалисты выделяют следующие плюсы:

  1. Практичность в использовании. Двухскатный вариант крыши создает довольно много свободного пространства на чердаке. Его можно с успехом использовать как в качестве кладовой, так и для проживания. В последнем случае часто используют ломаный вариант устройства стропильной системы двухскатной крыши.
  2. Так как скаты имеют оптимальный уклон, и на самой кровле нет существенных препятствий, с крыши будет эффективно отводится вода и сходить снег. Такая особенность позволяет снизить нагрузку на стропильную систему, а также упрощает обслуживание.
  3. При возведении можно использовать практически любой кровельный материал. Все плоскости двухскатной крыши имеют прямоугольную форму. Такая особенность позволяет выбрать любой вариант материала. При этом его расход более экономным, так как «обрезков» будет минимальное количество.
  4. Устройство стропильной системы двухскатной крыши не имеет сложных элементов. Проще этого варианта только конструкция плоской кровли.
  5. Также такой вариант обойдется дешевле, чем вантовая или четырехскатная крыша. Меньше затрат требует только все та же плоская кровля.
Какие варианты устройства стропильной системы для двускатной кровли бывают?

Также к преимуществам можно отнести и внешний вид. Двухскатная крыша считается традиционной и более привычной глазу. А если используется более сложный ломаный вариант, то внешний вид существенно выигрывает.

Если говорить о недостатках, то их не так уж много. В первую очередь специалисты отмечают то, что такую конструкцию трудно применить при сложной планировке дома. Двухскатная крыша прекрасно подходит для стандартного прямоугольного строения. Если дом имеет выступы или неровные (по архитектурным причинам) стены, то такой вариант крови использовать будет затруднительно.

Очень часто при строительстве частных домов выбирают простой двухскатный вариант крыши. Такая конструкция обходится дешевле, чем вальмовый или другой вид кровли. Кроме того, само устройство двухскатной крыши несложное, как в возведении, так и в обслуживании. Единственным минусом можно считать трудности использования подобного варианта при сложной планировке дома. Но тут можно подключить ваш творческий потенциал и найти выход из ситуации, при этом значительно улучшить внешний вид.

Стропильная система двухскатной крыши

Самое важное в любом сооружении – это несущие конструкции. Именно они принимают на себе все нагрузки. Поэтому, при возведении кровли очень важно уделить особое внимание устройству стропильной системы двухскатной крыши. От этой работы во многом будет зависеть долговечность всего дома.

Прежде чем приступить к возведению крыши, нужно составить ее схему. Тут учитываются многие факторы. Так, в первую очередь определяют угол наклона ската. От этого показателя будет зависеть и размеры всех элементов стропильной системы.

В строительстве используют две основные схемы стропильной системы для двухскатного варианта крыши:

  • Висячая. Такой вариант используют для небольших по ширине домов без несущей стены посередине. В этом случае нижний край стропил упирается в мауэрлат, а верхний упирается в парную стропилу;
  • Наслонная. Такая конструкция подразумевает дополнительную опору по оси дома – прогон. Она упирается в несущую стену, которая располагается посередине. В этом случае стропила упирается в мауэрлат, а верхом крепится к прогону.

К основным элементам любой из перечисленных систем можно отнести сами стропила и мауэрлат. Они обязательно присутствуют в обоих вариантах. Стропильные ноги служат основой всей крыши. Именно они берут на себя весь вес других элементов, а также от воздействия от атмосферных осадков и ветра. В качестве стропил используют деревянные брусья, сечение которых высчитывается в зависимости от нагрузок, которые должна выдержать крыша.


Мауэрлат – это деревянный брус, который крепят при помощи анкерных соединений по всему периметру строения. Он служит для равномерного распределения нагрузки. Мауэрлат можно не использовать, если стены сделаны из кирпичной кладки.

Схема устройства стропильной системы двускатной крыши

Кроме основных элементов устройство стропильной системы двухскатной крыши содержит и другие. Их количество напрямую зависит от того, висячую или наслонную конструкцию имеет кровля. В стропильной системе могут использоваться следующие элементы:

  1. Стойка и прогон. Эти элементы применяют в наслонной конструкции. Стойка упирается в несущую стену (или балку перекрытия). Их в конструкции может быть две и более штук. На стойки сверху крепится прогон. Именно к нему в наслонной системе монтируется верхний конец стропильной ноги.
  2. Затяжка – этот элемент используется в висячей системе. Он предназначен для того, чтобы компенсировать растяжную нагрузку, которую испытывают стропильные ноги. Затяжка, как правило, располагается снизу. В некоторых случаях этот элемент может быть расположен и в верхней части стропильного треугольника, в этом случае он носит название приподнятая затяжка.
  3. Подкосы. Они используются в основном в наслонных конструкциях. Нижним концом подкосы упираются в несущую стену (или балку перекрытия) расположенную по оси дома. Верхний конец крепится к стропильной ноге. Подкосы выполняют роль поддерживающих элементов. Они применяются в тех случаях, когда длина стропильной ноги слишком большая.
  4. «Бабка». Элемент, применяемый в висячей системе. Он предназначен для того, чтобы поддержать верхний угол стропильного треугольника. Нижний конец упирается в затяжку (в этом случае использовать приподнятую затяжку нельзя), а верхний в стык стропильных ног.

Кроме этого, могут применяться и другие элементы, например, ригели, схватки и так далее. Очень часто к стропильной системе относят и обрешетку. Но этот элемент во многом зависит от используемых кровельных материалов. Например, для мягкой черепицы нужна сплошная обрешетка, а для профлиста или металлочерепицы разряженная.

Стропильная система для двухскатной крыши имеет более сложное устройство, чем у плоского варианта. Но все-таки сделать ее самостоятельно вполне возможно. Первым делом нужно определиться с типом данной системы. Висячий вариант используется при ширине дома менее десяти метров. Наслонную систему применяют для более крупных строений. К основным элементам можно отнести сами стропила и мауэрлат. Остальные компоненты используются в зависимости от применяемой модели системы. Главное – это сделать правильный расчет сечения всех элементов. Если здесь сделать ошибку, то стропильная система может не выдержать нагрузки.

Стропильная система двухскатной крыши

Двускатная крыша одна из самых простых и эффективных. По статистике это самые распространенные крыши на постсоветском пространстве. Но самое главное, многие застройщики стараются использовать именно данную конструкцию, потому что она малозатратная и легкая в сооружении. И хотя монтаж стропильной системы двускатной кровли не очень сложен, все равно необходимо правильно рассчитать требуемое количество материалов, иметь опыт работы с инструментами и знать нюансы проводимых процессов.

Но когда стоит вопрос сооружения стропильной системы крыши (двускатной), необходимо понимать, что сама конструкция сегодня строится по трем вариациям:

  • Симметричная.
  • Асимметричная.
  • Ломанная.

Понятно, что у каждой из них свои конструктивные особенности стропильной системы. Но чаще всего частные застройщики, которые строят дом своими руками, предпочтение отдают первому варианту, как самому простому в сооружении с небольшими расходами на стройматериалы. К тому же рассчитать такую крышу несложно. Кстати, можно использовать для этих целей калькулятор онлайн, в который надо завести только параметры будущей конструкции.

Конструкция стропильной системы

Любой строитель долен обязательно знать названия деталей конструкции, которую он планирует собирать. Что касается стропильной системы, то она состоит из достаточно большого количества элементов. Давайте рассмотрим их.

  • Первым в списке стропильной конструкции всегда числится мауэрлат. Это основа системы стропил, на которую они будут упираться. Его основное назначение – равномерно распределить нагрузки от крыши на несущие стены здания. Обычно этот элемент собирается из брусов сечением 150х150 или 200х200 мм.

    Внимание! Если стропильная конструкция двускатной крыши собирается из металлических профилей, то и мауэрлат тоже должен быть металлическим. Обычно под него используют швеллер или двутавр.

  • Еще один основной элемент – стропильная нога или стропила. Обычно в их качестве используют доски толщиною 5 мм или брусы различного сечения (все зависит от предполагаемых нагрузок на кровлю).
  • Затяжка – это деталь, которая соединяет между собой стропильные ноги, расположенные на разных скатах. Таким образом, всей конструкции придается повышенная жесткость.
  • Прогоны. Их два: коньковый и боковой. Первый – это продольный брус, на который упираются верхние края стропил. На нем же будет в дальнейшем сформирован конек крыши. Второй – это тот же брус, который устанавливается вдоль конькового, но ниже. Им подпираются стропильные ноги посередине. Сам боковой прогон устанавливается на стойки. Этот элемент – деталь необязательная, если длина стропильных ног не превышает 6 м.
  • Стойка под стропила. Их можно использовать в качестве замены бокового прогона. По сути, это вертикальные опоры из дерева, которые подпирают каждую стропилу. Сколько стропил, столько и стоек под них. Если длина стропильных ног большая, то стоек может быть две на каждую. В том случае если под двускатной крышей (стропильной системой) будет организовываться мансардное помещение, то стойки должны устанавливаться таким образом, чтобы они не занимали пространство.
  • Подкос – это деталь кровельной системы, которая собой подпирает стойку для стропил. По сути, она выполняет функции страховки, хотя и несет на себе определенные нагрузки. Считается, что угол установки подкоса в 45° снижает риски, связанные со снеговой и ветровой нагрузкой. То есть, именно подкос в данном случае будет отвечать за деформацию системы: произойдет она или нет.
  • Лежень – это брус, который лежит под коньковым прогоном и является опорой для стоек и подкосов.
  • Обрешетка. Это система уложенных деревянных реек или досок, на которые в последнюю очередь будет укладываться и крепиться кровельный материал. Данный элемент двускатной крыши также распределяет нагрузки от кровельного материала и снега.

В основном кровля собирается из деревянных элементов, реже из металлических профилей. Потому что с деревом работать проще, да и стоит оно дешевле металла. Но требования к древесине и пиломатериалам достаточно жесткие. Во-первых, все несущие деревянные детали двускатной крыши должны быть без червоточины и повреждений (видимых и невидимых). Если приобретаемые брусы для мауэрлата, стропил и прогонов имеют сучки, то лучше такой пиломатериал не брать.

Элементы обрешетки могут быть с дефектами, но незначительными. К примеру, длина сучков не должна быть больше 30% от сечения доски или бруса, и при этом они не должны выпадать из тела древесины.

Как правильно рассчитать стропильную систему

Расчет стропильной системы двускатной крыши – процесс наиважнейший. Именно от его правильного проведения зависит качество конечного результата. В основном рассчитывают нагрузки, действующие на устройство стропильной системы крыши, и количество необходимых элементов.

Расчет нагрузок

На крышу дома действуют три вида нагрузок.

  1. Постоянные. Это нагрузки на стропильную систему, которые являются массой от всех остальных элементов крыши. Это вес обрешетки, кровельного материала, утеплителя, изоляции, доборных деталей кровли, а также отделочных материалов, которыми покрывают мансардное помещение. Такие нагрузки уже подсчитаны, они определены стандартами, и их среднее значение варьируется в диапазоне 40-45 кг/м². Специалисты же рекомендуют к полученным результатам всегда прибавлять 10% на увеличения запаса прочности стропильной конструкции в целом.
  2. Переменные. Это давление природных осадков и ветра. Они в основном зависят от времени года.
  3. Особые. Их учитывают в регионах, где часто действуют шторма, торнадо, землетрясения и так далее. Здесь расчет нагрузок проводится по стандартной технологии только с учетом повышенного запаса прочности.

Если на стропильную систему крыши действуют сразу три вида нагрузок, то такой эффект называется синергия. И это обязательно придется учесть, делая расчеты. Обратите внимание на фото ниже, где показан данный эффект.

Формулы для нагрузок

Основная переменная нагрузка на двускатную крышу дома – это снег. Расчет производится с учетом толщины снегового покрова и его плотности. При этом вес снега умножается на так называемый поправочный коэффициент, который компенсирует добавочные нагрузки от ветра. Специалисты уже точно определили диапазон действующих от снега нагрузок и обозначили данный показатель в СНиПах. Он равнее 80-320 кг/м². Большой разброс величин зависит от угла наклона каждого ската. На фото ниже показано, как действуют снеговые нагрузки на крышу.

Внимание! Если угол наклона ската больше 60°, то эту нагрузку можно не учитывать, так как снег под таким углом не будет задерживаться на кровельной плоскости.

Что касается ветровых нагрузок, то рассчитать их не так просто, потому что многое будет зависеть от того, где построен сам дом. Если он располагается между большими многоэтажками, то на него будет действовать незначительная ветровая нагрузка. Если он возводится у берега моря или на возвышенности, то нагрузки будут максимальными. Приплюсовать надо и сезонные порывы ветра. Поэтому при расчете рекомендуется воспользоваться СНиПом «Нагрузки и воздействия», в котором определены все необходимые показатели и поправочные коэффициенты.

Расчет наклона скатов

Угол наклона двускатной крыши в основном зависит от укладываемого на нее кровельного материала. К примеру, если на крышу дома укладываются листовые плотные материалы, типа шифера, профнастила или металлочерепицы, то уклон крыши должен составлять 20-45°. Если это будет мягкая кровля, то угол можно уменьшить до предела от 5° до 20°.

Необходимо учитывать и тот факт, что чем больше угол наклона скатов, тем больше их площадь. А значит, увеличатся расходы по стройматериалам, а соответственно и цена крыши будет также увеличена.

Стропильная система

Итак, переходим к основному элементу двускатной крыше стропильной ее системе. Основные параметры конструкции – это шаг установки стропильных ног и их длина. Что касается шага, то есть определенные значения, которые берутся за основу. Диапазон таков – от 60 до 120 см. Как обычно, данная величина зависит от используемого на крыше кровельного материала. Чем он толще, тем шаг стропил больше.

Чтобы определить, какое количество стропильных ног требуется для ската крыши, необходимо длину ската разделить на выбранный скат, и к полученному значению прибавить единицу. Это и есть необходимое количество стропил, укладываемых на один скат кровли. А так как их два, то на всю крышу необходимо будет полученное число умножить на два.

Что касается расчета длины стропилы, то придется воспользоваться формулой Пифагора. Так как скат представляет собой прямоугольный треугольник, в котором стропила выполняет роль гипотенузы. Отсюда можно подсчитать ее длину. Смотрим на фото выше и заполняем формулу: с²=а²+в².

Внимание! Корень квадратный из полученного значения не является окончательным показателем. К нему надо еще прибавить 70-80 см для пропилов и свеса, который будут торчать за пределами стен на 30-40 см.

Необходимо отметить, что стандартная длина пиломатериалов – 6м. А так как стропильные ноги могут быть длиннее, то придется брусы наращивать разными способами. К примеру, как показано на фото ниже.

Что касается сечения используемых стропил, то выбирать придется из расчета всех показателей, о которых было упомянуто выше. Это и длина ног, и шаг между ними, и действующие нагрузки, и вес кровельного материала. Но за основу выбора берутся две позиции: шаг и длина стропильной ноги. На фото ниже дана таблица, как можно правильно выбрать сечение стропил.

Типы стропильных ног

Устройство кровли и стропильной системы в целом зависит от размеров самого дома. Если ширина кровли не превышает 6 м, то оптимальный вариант – это устанавливать так называемые висячие стропила. Они одним краем упираются в мауэрлат, а другим в коньковый брус.

Есть так называемые наслонные стропила, которые верхними краями упираются друг в друга.В данной конструкции коньковый прогон отсутствует. Для усиления конструкции можно под каждую ногу установить стойку. Но это делается лишь в том случае, если ширина дома превышает 6 м.

Необходимо от метить, что наслонная стропильная система работает только на изгиб каждого своего элемента. Висячие же работают также и на распирание, вот почему от всей кровельной системы очень большие нагрузки действуют на несущие стены дома. Поэтому между стропилами рекомендуется устанавливать стяжки.

Монтажный процесс

Стропильная система двускатной крыши своими руками устанавливается с определенной последовательностью.

  • Устанавливается и крепится к стенам мауэрлат.
  • Затем устанавливаются стойки под коньковый брус, которые крепятся к лежню укосинами и подпорками.
  • Производится монтаж конькового прогона.
  • А вот теперь можно переходить к установке стропил двускатной крывши своими руками.

Если кровля будет собираться из наслонных элементов, то можно на земле собирать фермы, поднимать их целиком на крышу, и там уже монтировать по месту с креплением к мауэрлату. При этом каждую ферму придется времена крепить упорами и укосинами, чтобы она стояла вертикально.

Установка стропил висячего типа производится проще. Каждый элемент поднимается на крышу, где устанавливается по месту и крепится к мауэрлату и коньковому прогону. Единственный минус этого способа – это сложность подгонки на высоте. Ведь каждую стропилу придется точно подгонять по длине, подрезая выступающие части. В этом плане способ с помощью ферм куда удобнее. Но и у него есть одна сложность – большой вес конструкции, который иногда просто руками не поднять.

Установка и сборка стропил начинается с фронтонов кровли, то есть, по бокам. Их выставляют по высоте в одной плоскости, затем между ними натягивается нить в три-четыре ряда, обозначающая плоскость сборки. И уже по ним выставляются промежуточные элементы. Последний этап сооружения кровельной системы – укладка и крепление обрешетки.

Как видите, построить стропильную систему двухскатной кровли не так уж и сложно. Самое важно правильно провести расчеты, особенно это касается параметров стропильных ног. Ведь именно они и будут держать на себе все действующие нагрузки. Небольшой просчет может привести к непоправимым последствиям. Самое печальное – крыша может рухнуть от одного дуновения ветра или от небольшого слоя снега. Так что особое внимание расчетам и правильному подбору пиломатериалов. И последнее – не забывайте обрабатывать деревянные элементы крыши антисептиками и антипиренами.

24 наиболее часто используемых типа кровельных ферм | Техниструт

.panel-row-style, # pg-14042-1.panel-no-style, # pg-14042-1.panel-has-style> .panel-row-style, # pg-14042-2.panel-no -style, # pg-14042-2.panel-has-style> .panel-row-style, # pg-14042-3.panel-no-style, # pg-14042-3.panel-has-style>. стиль-строки-панели, # pg-14042-4.panel-no-style, # pg-14042-4.panel-has-style> .panel-row-style, # pg-14042-5.panel-no- style, # pg-14042-5.panel-has-style> .panel-row-style, # pg-14042-6.Panel-no-style, # pg-14042-6.panel-has-style> .panel-row-style, # pg-14042-7.panel-no-style, # pg-14042-7.panel-has- style> .panel-row-style, # pg-14042-8.panel-no-style, # pg-14042-8.panel-has-style> .panel-row-style, # pg-14042-9.panel -no-style, # pg-14042-9.panel-has-style> .panel-row-style, # pg-14042-10.panel-no-style, # pg-14042-10.panel-has-style > .panel-row-style, # pg-14042-11.panel-no-style, # pg-14042-11.panel-has-style> .panel-row-style {-webkit-align-items: flex- начало; align-items: flex-start} # panel-14042-2-0-0>.стиль-панели-виджета, # panel-14042-2-1-0> .panel-widget-style, # panel-14042-2-2-0> .panel-widget-style, # panel-14042-3-0 -0> .panel-widget-style, # panel-14042-3-1-0> .panel-widget-style, # panel-14042-3-2-0> .panel-widget-style, # panel-14042 -4-0-0> .panel-widget-style, # panel-14042-4-1-0> .panel-widget-style, # panel-14042-4-2-0> .panel-widget-style, # panel-14042-5-0-0> .panel-widget-style, # panel-14042-5-1-0> .panel-widget-style, # panel-14042-5-2-0> .panel- в стиле виджета, # panel-14042-6-0-0>.стиль-панели-виджета, # panel-14042-6-1-0> .panel-widget-style, # panel-14042-6-2-0> .panel-widget-style, # panel-14042-7-0 -0> .panel-widget-style, # panel-14042-7-1-0> .panel-widget-style, # panel-14042-7-2-0> .panel-widget-style, # panel-14042 -8-0-0> .panel-widget-style, # panel-14042-8-1-0> .panel-widget-style, # panel-14042-8-2-0> .panel-widget-style, # panel-14042-9-0-0> .panel-widget-style, # panel-14042-9-1-0> .panel-widget-style, # panel-14042-9-2-0> .panel- стиль виджета {padding: 5px 5px 5px 5px} @media (max-width: 1024px) и (min-width: 781px) {# pg-14042-2.Panel-no-style, # pg-14042-2.panel-has-style> .panel-row-style, # pg-14042-3.panel-no-style, # pg-14042-3.panel-has- style> .panel-row-style, # pg-14042-4.panel-no-style, # pg-14042-4.panel-has-style> .panel-row-style, # pg-14042-5.panel -no-style, # pg-14042-5.panel-has-style> .panel-row-style, # pg-14042-6.panel-no-style, # pg-14042-6.panel-has-style > .panel-row-style, # pg-14042-7.panel-no-style, # pg-14042-7.panel-has-style> .panel-row-style, # pg-14042-8.panel- без стиля, # pg-14042-8.panel-has-style>.стиль-строки-панели, # pg-14042-9.panel-no-style, # pg-14042-9.panel-has-style> .panel-row-style, # pg-14042-11.panel-no- style, # pg-14042-11.panel-has-style> .panel-row-style {-ms-flex-wrap: wrap; -webkit-flex-wrap: wrap; flex-wrap: wrap} # pg-14042 -2> .panel-grid-cell, # pg-14042-2> .panel-row-style> .panel-grid-cell, # pg-14042-3> .panel-grid-cell, # pg-14042- 3> .panel-row-style> .panel-grid-cell, # pg-14042-4> .panel-grid-cell, # pg-14042-4> .panel-row-style> .panel-grid-cell , # pg-14042-5>.панель-сетка-ячейка, # pg-14042-5> .panel-row-style> .panel-grid-cell, # pg-14042-6> .panel-grid-cell, # pg-14042-6> .panel -row-style> .panel-grid-cell, # pg-14042-7> .panel-grid-cell, # pg-14042-7> .panel-row-style> .panel-grid-cell, # pg- 14042-8> .panel-grid-cell, # pg-14042-8> .panel-row-style> .panel-grid-cell, # pg-14042-9> .panel-grid-cell, # pg-14042 -9> .panel-row-style> .panel-grid-cell, # pg-14042-11> .panel-grid-cell, # pg-14042-11> .panel-row-style> .panel-grid- ячейка {-ms-flex: 0 1 50%; — webkit-flex: 0 1 50%; flex: 0 1 50%; margin-right: 0; margin-bottom: 30px} # pg-14042-2>.Panel-grid-cell, # pg-14042-2> .panel-row-style> .panel-grid-cell: nth-child (even), # pg-14042-3> .panel-grid-cell, #pg -14042-3> .panel-row-style> .panel-grid-cell: nth-child (even), # pg-14042-4> .panel-grid-cell, # pg-14042-4> .panel- row-style> .panel-grid-cell: nth-child (even), # pg-14042-5> .panel-grid-cell, # pg-14042-5> .panel-row-style> .panel-grid -cell: nth-child (even), # pg-14042-6> .panel-grid-cell, # pg-14042-6> .panel-row-style> .panel-grid-cell: nth-child (даже ), # pg-14042-7>.Panel-grid-cell, # pg-14042-7> .panel-row-style> .panel-grid-cell: nth-child (even), # pg-14042-8> .panel-grid-cell, #pg -14042-8> .panel-row-style> .panel-grid-cell: nth-child (even), # pg-14042-9> .panel-grid-cell, # pg-14042-9> .panel- row-style> .panel-grid-cell: nth-child (even), # pg-14042-11> .panel-grid-cell, # pg-14042-11> .panel-row-style> .panel-grid -cell: nth-child (even) {padding-left: 15px} # pg-14042-2> .panel-grid-cell, # pg-14042-2> .panel-row-style> .panel-grid-cell : nth-child (odd), # pg-14042-3>.панель-сетка-ячейка, # pg-14042-3> .panel-row-style> .panel-grid-cell: nth-child (odd), # pg-14042-4> .panel-grid-cell, #pg -14042-4> .panel-row-style> .panel-grid-cell: nth-child (odd), # pg-14042-5> .panel-grid-cell, # pg-14042-5> .panel- row-style> .panel-grid-cell: nth-child (нечетный), # pg-14042-6> .panel-grid-cell, # pg-14042-6> .panel-row-style> .panel-grid -cell: nth-child (нечетный), # pg-14042-7> .panel-grid-cell, # pg-14042-7> .panel-row-style> .panel-grid-cell: nth-child (odd ), # pg-14042-8> .panel-grid-cell, # pg-14042-8>.стиль-строки-панели> .panel-grid-cell: nth-child (нечетный), # pg-14042-9> .panel-grid-cell, # pg-14042-9> .panel-row-style> .panel -grid-cell: nth-child (нечетный), # pg-14042-11> .panel-grid-cell, # pg-14042-11> .panel-row-style> .panel-grid-cell: nth-child (нечетное) {padding-right: 15px}} @media (max-width: 780px) {# pg-14042-0.panel-no-style, # pg-14042-0.panel-has-style> .panel- стиль строки, # pg-14042-1.panel-no-style, # pg-14042-1.panel-has-style> .panel-row-style, # pg-14042-2.panel-no-style, # pg-14042-2.panel-has-style>.стиль-строки-панели, # pg-14042-3.panel-no-style, # pg-14042-3.panel-has-style> .panel-row-style, # pg-14042-4.panel-no- style, # pg-14042-4.panel-has-style> .panel-row-style, # pg-14042-5.panel-no-style, # pg-14042-5.panel-has-style> .panel -row-style, # pg-14042-6.panel-no-style, # pg-14042-6.panel-has-style> .panel-row-style, # pg-14042-7.panel-no-style , # pg-14042-7.panel-has-style> .panel-row-style, # pg-14042-8.panel-no-style, # pg-14042-8.panel-has-style> .panel- row-style, # pg-14042-9.panel-no-style, # pg-14042-9.panel-has-style> .panel-row-style, # pg-14042-10.panel-no-style, # pg-14042-10.panel-has-style> .panel-row-style, # pg-14042 -11.panel-no-style, # pg-14042-11.panel-has-style> .panel-row-style {-webkit-flex-direction: column; -ms-flex-direction: column; flex-direction : column} # pg-14042-0> .panel-grid-cell, # pg-14042-0> .panel-row-style> .panel-grid-cell, # pg-14042-1> .panel-grid- ячейка, # pg-14042-1> .panel-row-style> .panel-grid-cell, # pg-14042-2> .panel-grid-cell, # pg-14042-2> .panel-row-style >.панель-сетка-ячейка, # pg-14042-3> .panel-grid-cell, # pg-14042-3> .panel-row-style> .panel-grid-cell, # pg-14042-4> .panel -grid-cell, # pg-14042-4> .panel-row-style> .panel-grid-cell, # pg-14042-5> .panel-grid-cell, # pg-14042-5> .panel- row-style> .panel-grid-cell, # pg-14042-6> .panel-grid-cell, # pg-14042-6> .panel-row-style> .panel-grid-cell, # pg-14042 -7> .panel-grid-cell, # pg-14042-7> .panel-row-style> .panel-grid-cell, # pg-14042-8> .panel-grid-cell, # pg-14042- 8>. Стиль панелей>.панель-сетка-ячейка, # pg-14042-9> .panel-grid-cell, # pg-14042-9> .panel-row-style> .panel-grid-cell, # pg-14042-10> .pane ]]>

Дизайн, стоимость, каркас и многое другое

Когда дело доходит до стропильных ферм, необходимо учитывать все: от дизайна до стоимости до плюсов использования ферм вместо каркасного каркаса крыши. Если вы ищете полное руководство по фермам крыши, то вы обратились по адресу.

Вы можете использовать следующие ссылки для навигации по руководству:

1.Плюсы использования кровельных ферм вместо каркаса из прутьев

2. Цены на кровельные фермы

3. Как заказать фермы

Плюсы использования кровельных ферм вместо каркаса из стержней

Плюсы использования кровельных ферм значительно перевешивают плюсы обрамление палкой. Конечно, может быть случай, когда ваш единственный вариант — обрамление палкой, и это понятно. Но в 99% случаев стропильная ферма даст вам гораздо больше.

Вот плюсы ферм:

-Кровельные фермы действительно спроектированы — все наши фермы имеют инженерную печать, что означает, что они соответствуют универсальным стандартам.

-Фермы построены в контролируемой среде вне погодных условий. Это означает, что на строительный процесс не повлияет дождь или снег.

-Фермы перекрывают большие расстояния без опоры.

-Фермы производятся с помощью пил с компьютерным управлением, что обеспечивает большую точность, более плотную посадку, меньшее количество ошибок и меньшее количество отходов пиломатериалов. Просто точнее.

-Мы тратим очень мало пиломатериалов, когда строим наши кровельные фермы, что означает, что мы экономим больше на пиломатериалах на каждую строимую ферму.Попробуйте сделать это с помощью рамки.

-Фермы строятся на земле, а затем поднимаются на существующие стены. Это устраняет больше шансов упасть и попасть в аварию.

Зачем кому-то использовать обрамление палкой?

Есть несколько причин, по которым строители предпочитают каркас крыши вместо стропильных ферм:

— Крыша и потолок могут быть прикреплены к одному и тому же элементу.

— Крутые вальмовые крыши легче строить с помощью палочного каркаса.

-Последние изменения можно вносить по одной детали с рамкой.

-Для сооружения полуэтажов, встроенных в крышу, с большими мансардными окнами или отверстиями в крыше в виде односкатной крыши.

Заблуждения о каркасе из стержней:

Обрамление из стержней дешевле — ЛОЖЬ

Многие строители также считают, что каркас из стержней дешевле, чем использование спроектированных стропильных ферм. Это распространенное заблуждение, потому что строитель не рассматривал возможность покупки ферм и обычно предполагает, что ферм более дорогие. Это просто неправда.Мы видели похожие дома, построенные бок о бок, а фермы позволяют строителю строить быстрее и дешевле.

Стыковое обрамление может быть быстрее — ЛОЖЬ

Проведены параллельные сравнения, и стропильные фермы получают приз за скорость. Деревянные фермы производятся на складе вдали от погодных условий, что означает, что фермы для дождя или солнечного света могут быть построены и затем отправлены на место работы. Кроме того, наши фермы производятся с использованием компьютеризированных систем, поэтому процесс происходит быстрее и точнее.

Нажмите на видео ниже, чтобы посмотреть сравнение на сайте SBC:

Сравнение времени: для дома с каркасным каркасом (включая фермы крыши) потребовалось 152,1 человеко-часа по сравнению с 373,5 часа для дома с каркасным домом. Завершить дом каркасом из палочек требовалось в 2,5 раза БОЛЬШЕ.

В рамной конструкции с деревянным каркасом используется меньше древесины — ЛОЖНО

Поскольку мы производим кровельные фермы с использованием компьютерного программного обеспечения и систем, мы можем использовать меньше пиломатериалов, чем крыша с решетчатым каркасом, и практически без отходов.Рамка из палочек не является точным методом, поэтому на протяжении всего процесса кадрирования возникает больше отходов.

Сравнение древесины: для дома с деревянным каркасом использовалось 20 643 фута досок, в то время как для дома с деревянным каркасом (включая стропильные фермы) использовалось только 15 052 фута досок. Это на 25% меньше пиломатериалов, что означает больше денег в вашем кармане как строителя и больше денег в кармане домовладельца.

Расценки на кровельные фермы — какую стоимость я могу ожидать на деревянные фермы?

Конечно, цена — это, вероятно, то, что вас больше всего интересует, потому что стоимость — это все, когда дело доходит до строительства здания.Независимо от того, являетесь ли вы подрядчиком или строителем, вам необходимо знать стоимость ферм, чтобы определить, стоит ли это покупать.

Итак, сколько будут стоить мои кровельные фермы?

[* мы не можем предоставить точное число без дополнительных консультаций — это общие ориентировочные цены]

Давайте рассмотрим цены на простую конструкцию — дом с фронтоном 26х40 футов.

-Этот дом будет иметь двускатную крышу и 16-дюймовую центральную зону с высоким потолком над гостиной и столовой.

— Уклон крыши будет 5/12 с соборным потолком с уклоном 2,5 / 12.

— Свес будет 2 фута вокруг всего дома

— Фермы на концах дома будут фермами с откидным верхом

Вот фермы, которые нам понадобятся для этого дома в стиле фронтона:

— 12 общих ферм

-2 концевых ферм с откидным верхом

-7 ножничных ферм

Теперь давайте проведем оценку этого количества ферм на основе средней стоимости одной линейной опоры (которая меняется из года в год и даже за месяц). в месяц в некоторых случаях).

12 общих ферм x пролет 26 футов = 312 линейных футов x 4,00 долл. США / фут = 1248,00 долл. США

2 фронтона с откидным верхом x пролет 26 футов = 52 линейных фута x 5,00 долл. США / фут = 260,00 долл. США

7 ножниц x пролет 26 футов = 182 линейных фута x 4,50 долл. США / фут = 819,00 долл. США

Промежуточный итог по ферме = 2327,00 долл. США

На данный момент мы не учли налоги и стоимость доставки.

Налог составляет от 5 до 10% в зависимости от местоположения вашей строительной площадки. Если мы рассчитаем 10% налог на работу, то вы добавите 177 долларов к общей стоимости ферм.

Тогда доставка зависит от того, как далеко нам нужно перевезти фермы со склада. Нам нравится обрабатывать весь пакет за вас, потому что мы используем специальный трейлер, предназначенный для перевозки ферм на вашу рабочую площадку.

Чтобы завершить нашу быструю оценку без стоимости доставки, мы достигли в общей сложности:

Всего 2559 долларов США для деревянных стропильных ферм

Факторы, влияющие на цену и стоимость фермы:

Пролет фермы: это расстояние от нижнего пояса фермы от внешней стороны (выступа) несущей стены до внешней стороны другой несущей стены.Вкратце, пролет — это длина основания фермы. Некоторые пролеты имеют более низкую норму на фут, чем другие.

Например, если у фермы пролет 26 футов, то нижний пояс может быть построен из двух досок — 16 и 10 футов, что позволяет избежать отходов и отходов и является наиболее эффективным с точки зрения экономии цен.

Теперь, если вы заказываете ферму с пролетом 26’4 дюйма, то 10-футовая доска заменяется на 12-дюймовую, и остается 1’8 ”лома, хотя ферма расширяется только на 4 дюйма.Конечно, мы можем разместить любой проект, но мы рекомендуем сохранять пролет четным числом, особенно если вы хотите сэкономить на всем количестве ферм.

Вылет: Вылет фермы — это горизонтальное расстояние от конца нижнего пояса (или стены) до конца верхнего пояса фермы. Верхний пояс может иметь два разреза: пухлый или квадратный. Типичный свес для жилых помещений составляет от 16 до 24 дюймов. Опять же, эту длину можно отрегулировать в соответствии с потребностями фермы.

Если свес выходит за пределы 24 дюймов, скажем, до 30 дюймов, то потребуется верхний пояс 2 × 6 для хвостовой части, чтобы справиться с дополнительным свесом.

Уклон крыши (уклон): вертикальный подъем верхнего пояса на 12 горизонтальных дюймов — это уклон или уклон крыши. Например, шаг 4/12 означает 4 дюйма подъема при 12 дюймах пробега.

Чем круче крыша, тем дороже становятся фермы, потому что чем длиннее становятся доски, тем больше увеличивается площадь крыши.Вы также понесете дополнительные расходы, потому что намного сложнее укладывать крышу с уклоном 12/12 по сравнению с крышей 4/12.

Расстояние между фермами: это расстояние между фермами. Стандартное расстояние между стропилами крыши — 2 фута. Практически все жилые фермы используют такое расстояние.

Существует заблуждение, что расстояние между фермами через каждые 16 дюймов по центру лучше, потому что это будет прочнее, чем в среднем 2 дюйма. Хотя это может быть правдой, это не всегда верно, кроме случаев сильного стресса.Проблема в том, что ферма с шагом 16 дюймов обычно проектируется легче и выдерживает меньшую нагрузку, чем фермы, расположенные с интервалом в 2 дюйма. Таким образом, вам понадобится больше ферм для шага 16 дюймов, что, вероятно, будет означать более высокие затраты.

Для ферм магазинов и сараев типичное расстояние составляет 4 дюйма по центру, а в некоторых случаях даже 8 и 10 футов.

Количество ферм: Чем больше ферм вам нужно, тем дешевле будет цена за ферму, потому что мы все равно должны использовать одну ферму на протяжении всего процесса.Итак, создаем ли мы один или десять, нам все равно нужно его спроектировать, построить и затем доставить. Вот почему оптом всегда лучше с точки зрения затрат.

Расчетные нагрузки: Важен вес, который ферма должна выдержать на квадратный фут. Это включает в себя весь кровельный материал и потолок, а также нагрузку для строительных целей, а также факторы окружающей среды (такие как ветер и снег). Очень важно учитывать правильную нагрузку на ферму.

Как успешно заказать кровельные фермы:

Заказать фермы не так просто, как заказать другие изделия из дерева, но здесь мы расскажем все, что вам нужно, чтобы успешно заказать фермы и упростить процесс.

Итак, что нужно предоставить для заказа стропильных ферм?

Лучший способ заказать: предоставить план крыши и этажа. Мы можем лучше гарантировать правильную подгонку, если у нас есть размеры пола и крыши.

Помимо планов, вот детали, которые вам необходимо предоставить:

  • -Расположение вашего проекта
  • -Тип здания и его функции
  • -Размер здания или тип фермы , пролет и количество
  • — Расстояние между балками
  • — Шаг крыши
  • — Ширина выступа, хвостовой части или потолка
  • — Нагрузка / материал крыши и потолка
  • -Мы подбираем существующая крыша?

Зачем нам нужно расположение строительной площадки?

Географическая информация важна для нас, чтобы узнать о нагрузках на окружающую среду, таких как снег и ветер.Каждое место зависит от количества получаемого ветра и снега. Конечно, в большинстве обслуживаемых нами территорий в течение года наблюдается сильная ветренность, поэтому важно, чтобы мы точно знали, где будут установлены фермы, чтобы мы могли построить лучшую систему стропил для вашего проекта.

Почему важна функция здания?

Знание функции здания позволяет нам определить правильные коды и параметры, с которыми мы должны работать для этой конкретной конструкции.Это так же просто, как сказать нам, что фермы предназначены для дома, магазина, павильона, вешалки или чего-то еще. Оттуда мы можем ввести коды и параметры в наше программное обеспечение для проектирования и правильно изготовить фермы, подходящие для вашей работы.

Зачем нужна планировка здания?

Все наши расценки на фермы крыши начинаются с макета. Если вы можете сообщить нам размер вашей конструкции и расстояние между фермами (расстояние между фермами), мы сможем сказать вам, сколько ферм вам понадобится.

Вы, конечно, можете рассчитать количество ферм самостоятельно, если хотите, но мы все равно просим составить план здания, чтобы мы могли видеть, какую площадь будут покрывать фермы. Нам также необходимо знать расстояние между ферм, чтобы их расположение соответствовало вашей конструкции.

Почему важен тип фермы?

Доступно множество типов ферм, поэтому важно знать, какой тип ферм вам нужен. В основном мы спрашиваем, нужны ли вам фермы для фронтона или нет, и если да, то какое количество ферм для фронтона вам нужно.

Фронтальная ферма устанавливается на торцевой стене конструкции и имеет вертикальные стойки через каждые 2 фута или 16 дюймов. Ферма фронтона не является конструктивной и требует постоянной несущей опоры под ней, такой как балка или стена.

Фронтальные фермы дороже обычных структурных ферм, поскольку требуется больше пиломатериалов. Однако для отделки фронтонных торцов построек гораздо лучше подходят двускатные фермы.

Почему скат крыши?

Нам нужен уклон крыши, потому что нам нужно знать наклон / угол наклона крыши.В большинстве случаев уклон крыши обозначается дюймами подъема и спуска. Так, например, шаг 6/12 — это 6 дюймов подъема для 12 дюймов бега (по горизонтали).

Почему важен выступ?

Во-первых, свес — это расстояние от конца нижнего пояса фермы (или стены) до конца верхнего пояса. Или это расстояние от стены до того места, где выступает верхний пояс.

Это то, к чему крепится потолок или детали, которые привязываются к стене.Стандартный свес составляет 16-24 дюйма, но вылет может быть любой длины по вашему желанию.

Если свес превышает 2,5 фута, нам нужно будет использовать больший верхний пояс для свеса, обычно верхний пояс 2 × 6 для фермы. Мы также можем построить консоль для свеса, где нижний пояс фермы продолжается за стену.

Почему стоит учитывать нагрузку на ферму?

Нагрузка на ферму важна, потому что нам нужно знать нагрузку на фермы и то, что они должны будут удерживать.Это очень важно для конструкции фермы, потому что в противном случае фермы не смогут выдерживать соответствующую нагрузку.

Типичная загрузка жилых помещений включает стандартный настил и черепицу / металл, а также гипсокартон на потолке. Однако, если вы планируете использовать глиняную черепицу на крыше, нам необходимо знать об этом, чтобы мы могли спроектировать фермы, чтобы выдерживать более тяжелые нагрузки.

Допустим, вы планируете построить амбар с столбами, используя только прогоны и металл, прикрепленные к верхней части фермы, при этом оставляя фермы открытыми без потолочного гипса.В этом случае нагрузка на ферму меньше, поэтому и стоимость фермы меньше.

Соответствуем ли мы существующей крыше?

Если вы не строите новую отдельно стоящую конструкцию, нам необходимо знать, чтобы мы могли соответствовать существующей крыше. Чтобы соответствовать текущей крыше, нам необходимо знать следующее: пролет фермы, высоту каблука и общую высоту фермы посередине или точное измерение уклона крыши.

Элемент конструкции стальной фермы с пролетом 22 м

Введение

Нам всем нужна крыша над головой.В настоящее время архитекторы часто используют узор и дизайн крыши для улучшения эстетики и функциональности здания, и очень важно, чтобы инженеры отслеживали и обеспечивали структурную целостность таких кровельных систем. 10 декабря 2016 года обрушилась крыша здания церкви в Уйо в штате Аква-Ибом, Нигерия, в результате чего около 60 человек погибли и многие другие получили ранения. Вот почему к подобным конструкциям следует относиться серьезно, особенно при большом пролете.

Кровельные системы с большим пролетом обычно используются в общественных или коммерческих зданиях.Это очень удобно, особенно когда необходимо иметь большую площадь пола. Тем не менее, эффективность ферм при работе с длиннопролетными конструкциями широко признана специалистами по проектированию конструкций, но нет сомнений в том, что чем длиннее пролет, тем сложнее конструкция.



Некоторые основные соображения при проектировании ферм
(1) Конструкция соединения так же важна, как и конструкция стержня. Соединения могут быть сварными, болтовыми или и тем, и другим.
(2) 2D идеализации конструкции обычно достаточно для анализа и проектирования.
(3) В действительности шарнирные соединения практически не фиксируются, но использование шарнирных соединений обычно рекомендуется для целей анализа и проектирования.
(4) Фермы могут быть проанализированы как имеющие непрерывные верхние и нижние пояса с закрепленными внутренними элементами. В этом случае нагрузки могут быть приложены в местах, отличных от стыков, с соответствующим изгибающим моментом, соответствующим образом учтенным в проекте.
(5) Обычно важно учитывать выпучивание элементов сжатия в фермах вне плоскости.Тем не менее, прогоны обычно заботятся о верхнем поясе, а распорки могут использоваться для нижнего пояса.

Читайте также…
Проектирование прогонов крыши

(6) Для эффективных структурных характеристик рекомендуется, чтобы отношение пролета фермы к глубине составляло от 10 до 15.
(7) При компоновке стропильных систем более предпочтительно (с точки зрения экономии и эффективности), чтобы имеют более короткие элементы при сжатии и более длинные при растяжении.
(8) Сварные соединения имеют больше преимуществ с точки зрения прогиба ферм.В болтовых соединениях возможны смещения провисания, особенно когда используются болты без предварительного натяга.
(9) При проектировании компрессионных элементов изгиб является наиболее критичным.
(10) Когда линии стержня не пересекаются в узле, важно, чтобы момент, возникающий из-за эксцентриситета, был включен в расчет.


Пример проектирования
Структурная схема кровельной системы приведена ниже;

Нам необходимо выполнить проектирование ферм для этого открытого зала длиной 23 метра.Расчетные данные приведены ниже;

Данные
Код конструкции: BS EN 1993-1-1: 2005
Расчетное ветровое давление: 1,5 кН / м 2
Переменная нагрузка = 0,75 кН / м 2

Чтобы сделать этот пост проще и короче, к нему прилагается 29-страничный проектный документ со ссылками на все фермы в системе крыши.

Щелкните ЗДЕСЬ, чтобы загрузить таблицу расчетов в формате PDF (премиум).

Спасибо, что посетили Structville сегодня, и не забудьте рассказать о нас своим коллегам.


Читайте также …
Практический анализ и проектирование кровельных ферм

Ферменный этап — Кровельная система

Компания

Eurotruss разработала полный ассортимент ферменных ступеней, чтобы соответствовать рыночным стандартам в отношении размеров, несущей способности, стропильной системы, модульности и гибкости. Кровельная система Eurotruss представляет собой временно мобильную конструкцию, покрывающую сцену и обеспечивающую возможность подвешивания ряда осветительных приборов, громкоговорителей, светодиодных экранов и других приспособлений, необходимых для создания зрелищного шоу в любых данных обстоятельствах.

Eurotruss классифицирует свои кровельные системы по форме, типу и требуемому размеру сцены.

Eurotruss учитывает при разработке и проектировании безопасность, условия окружающей среды и требуемую несущую способность. Все кровельные конструкции Eurotruss рассчитываются в соответствии с действующими европейскими стандартами и правилами.

Текущие стандарты для конструкций крыш (временных конструкций), которые необходимо учитывать, — это EN 13814 (конструкции) и EN 13782 (палатки).Также при расчете временных конструкций необходимо было учитывать Еврокоды 1, 3, 5 и 9.

Крыша Eurotruss спроектирована со следующими ограничениями:

  • Конструкция крыши должна содержать разумное количество стандартных типов ферм.
  • На основе существующей системы наземной поддержки Eurotruss.
  • Относительно высокие показатели нагрузки для каждого размера и типа крыши.
  • Каждая крыша Eurotruss должна соответствовать всем мировым правилам безопасности.

Этап фермы крыши ARC

Крыши ARC доступны с фиксированной опорой (шириной до 10 м / 32 фута) и башенной версией (шириной от 12 до 24 м / 39 до 78 футов). Дуги с фиксированными опорами основаны на сегментах фиксированной окружности и специальных угловых углах.

Башня Arcs имеет шарнирную систему с прямыми элементами и верхним профилем кедера для полного закрытия и гибкости по глубине. Крыши Arc Roofs выдерживают самые высокие нагрузки и в основном построены из стандартных секций фермы.

Седельная ферма крыши

Крыши SR представляют собой башенные конструкции с односкатной крышей. Разработан и рассчитан для установки отдельно на основании башни или встраивания в строительные леса. Все односкатные крыши построены с использованием 95% стандартных ферм и обладают впечатляющей несущей способностью.

Classic, но по-прежнему является лидером продаж с большим разнообразием размеров и нагрузок от 6×4 м (19×13 футов) до 24×16 м (78×52 футов).

Этап фермы крыши

PR Roofs — это башенные конструкции с скатной крышей.Эта скатная крыша имеет стандартную консоль и раму PA на передних башнях, которая может нести массивную нагрузку PA, а также рабочую платформу для скольжения во внешнем навесе кедера. Башни расположены под крышей и гарантируют полностью закрытую крышу. Специальные профили палатки допускают любую вариацию по ширине, а основная установка построена из стандартных секций TT / TTS.

Разработаны и рассчитаны для встраивания в стальные подмости. Высокая грузоподъемность и альтернатива № 1 для стальных кровельных систем.

Этап фермы туннельной крыши

Туннельные крыши доступны в самых экономичных и популярных размерах: 12×10 м / 14×12 м / 14×14 м. (39×32 футов / 45×39 футов / 45×45 футов) Туннельные крыши обладают такими замечательными характеристиками, как впечатляющие свободные зазоры, огромная грузоподъемность, интегрированная консоль лестничной фермы и закрепленный на кедере профиль палатки, который гарантирует полное закрытие и обеспечивает полную гибкость по глубине.

Самое лучшее, что эти крыши построены из стандартных секций фермы.

Есть вопросы об этих продуктах или наших услугах? Свяжитесь с нашим отделом продаж: [email protected]

Ферменные конструкции, Алюминиевые ферменные системы

Eurotruss предлагает высококачественный ассортимент алюминиевых ферменных систем с безграничными возможностями для различных отраслей, таких как туризм, корпоративные мероприятия, стационарные установки, театры, промышленность / морское строительство и многое другое.

У нас есть все товары, которые вы ищете, и мы готовы ответить на все ваши вопросы.Наши клиенты наслаждаются нашей высочайшей скоростью и обслуживанием, индивидуальными решениями и советами экспертов. Разработанные нами продукты предназначены для различных применений и могут использоваться для поддержки освещения, звукового оборудования, цифровых знаков или баннеров, но также могут использоваться для строительства системы крыши и наземной опоры .

Предоставляя практически безграничные возможности для технической реализации творческих идей


Преимущества фермы и безопасность

Алюминиевая ферма

Eurotruss многофункциональна, легка, проста в использовании и очень безопасна.Нет сомнений: Eurotruss предлагает одну из самых точных и точных алюминиевых ферм, доступных на международном рынке. По окончании производственного процесса каждый продукт проходит контроль качества перед тем, как покинуть завод.

Сертификаты TüV , наш производственный процесс и наши высококвалифицированные и обученные сварщики являются столпами, на которых Eurotruss производит высококачественный и безопасный ассортимент продукции для любых целей.

Будьте в курсе и будьте ответственны, за последние пару лет были введены новые нормы и правила.В основном нормы не обновлялись, а заменялись новой структурой норм и правил, называемой Еврокодом 9. Новые правила распространяются на производителей, пользователей продукции, инженеров-строителей и даже все официальные институты. Из-за сложности этих вопросов наш рынок не был полностью и должным образом проинформирован, и даже до сих пор каждый день до нас доходит множество вопросов и / или неправильных интерпретаций.

Eurotruss полностью соответствует последним нормам и стандартам.

Формы и соединения

Ферма может быть разной формы и с различными соединениями, наиболее распространенными формами являются лестница, треугольник и коробка / квадрат.Рядом с этими формами также можно встретить прямоугольные и складные фермы разных размеров. Наши специалисты по продажам будут рады помочь вам в выборе подходящей формы / типа фермы для вашей работы.

В 1993 году компания Eurotruss успешно представила систему конических соединений, которая в конечном итоге оказалась важной инновацией на рынке. Наряду с конической системой Eurotrus производит гальваническую ферму и фермы с зубчатым концом / вилкой. Соединение металлической фермы выполняется путем скрепления болтами двух алюминиевых пластин на всех четырех углах сегментов фермы. Ферма с шипом / вилкой имеет набор вилочных соединителей с одной стороны и вилку с другой, поэтому сегменты можно легко соединить. Это соединение обеспечивается специальными шпильками для анкеров.

Круги и специальные изогнутые элементы фермы

Помимо всех стандартных длин и разнообразного ассортимента углов, Eurotruss производит круги и изогнутые фермы. Эти изогнутые фермы изготовлены с полной точностью, что гарантирует идеальную подгонку.Все изогнутые детали изготавливаются с помощью специальных инструментов, обеспечивающих идентичность всех деталей. Каждый изогнутый сегмент круга полностью взаимозаменяем. Eurotruss предлагает широкий ассортимент окружностей и изогнутых ферм различных диаметров и степеней.

строительство | История, типы, примеры и факты

Строительство , также называемое строительство зданий , методы и промышленность, задействованные в сборке и возведении конструкций, в основном тех, которые используются для обеспечения укрытия.

Строительство многоквартирных домов

Строящиеся многоквартирные дома в Кембридже, Англия.

Эндрю Данн

Строительство — это древняя человеческая деятельность. Он начался с чисто функциональной потребности в контролируемой среде для смягчения воздействия климата. Построенные укрытия были одним из средств, с помощью которых люди могли адаптироваться к широкому разнообразию климата и стать глобальным видом.

Приюты для людей сначала были очень простыми и, возможно, просуществовали всего несколько дней или месяцев.Однако со временем даже временные постройки превратились в такие изысканные формы, как иглу. Постепенно стали появляться более прочные конструкции, особенно после появления сельского хозяйства, когда люди стали оставаться на одном месте в течение длительного времени. Первые приюты были жилищами, но позже другие функции, такие как хранение еды и церемонии, были размещены в отдельных зданиях. Некоторые сооружения стали иметь как символическую, так и функциональную ценность, положив начало различию между архитектурой и зданием.

История строительства отмечена рядом тенденций. Во-первых, это повышение прочности используемых материалов. Ранние строительные материалы, такие как листья, ветви и шкуры животных, были скоропортящимися. Позже стали использоваться более прочные натуральные материалы, такие как глина, камень и дерево, и, наконец, синтетические материалы, такие как кирпич, бетон, металлы и пластмассы. Другой — поиск зданий все большей высоты и размаха; это стало возможным благодаря разработке более прочных материалов и знанию того, как материалы ведут себя и как использовать их с большей выгодой.Третья важная тенденция касается степени контроля, осуществляемого над внутренней средой зданий: стало возможным более точное регулирование температуры воздуха, уровней света и звука, влажности, запахов, скорости воздуха и других факторов, влияющих на комфорт человека. Еще одна тенденция — изменение энергии, доступной для процесса строительства, начиная с силы человеческих мускулов и заканчивая мощной техникой, используемой сегодня.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской.Подпишитесь сегодня

В настоящее время строительство является сложным. Существует широкий спектр строительных продуктов и систем, которые предназначены в первую очередь для групп типов зданий или рынков. Процесс проектирования зданий высокоорганизован и опирается на исследовательские учреждения, изучающие свойства и характеристики материалов, должностные лица кодекса, которые принимают и обеспечивают соблюдение стандартов безопасности, и профессионалов проектирования, которые определяют потребности пользователей и проектируют здание для удовлетворения этих потребностей. Процесс строительства также высоко организован; в нее входят производители строительных изделий и систем, мастера, которые собирают их на строительной площадке, подрядчики, которые нанимают и координируют работу мастеров, и консультанты, специализирующиеся в таких аспектах, как управление строительством, контроль качества и страхование.

Строительство сегодня является важной частью индустриальной культуры, проявлением его разнообразия и сложности и мерой его владения природными силами, которые могут создавать самые разнообразные застроенные среды для удовлетворения разнообразных потребностей общества. В данной статье сначала прослеживается история строительства, а затем рассматривается его развитие в настоящее время. Для рассмотрения эстетических соображений проектирования зданий, см. архитектура. Для дальнейшего изучения исторического развития, см. Искусство и архитектура, Анатолийский; искусство и архитектура, арабский; искусство и архитектура, египетский; искусство и архитектура, иранский; искусство и архитектура, месопотамский; искусство и архитектура, сиро-палестинский; архитектура, африканская; искусство и архитектура, Oceanic; архитектура, западная; искусство, Центральная Азия; искусство, восточноазиатские; искусство, исламское; искусство, индейцы; искусство, Южная Азия; искусство, Юго-Восточная Азия.

История строительства

Первобытное здание: каменный век

Охотники-собиратели позднего каменного века, которые перемещались по обширной территории в поисках пищи, построили самые ранние временные убежища, которые упоминаются в археологических записях. Раскопки в ряде мест в Европе, датируемых до 12000 г. до н.э., показывают круглые кольца из камней, которые, как считается, составляли часть таких убежищ. Они могли укрепить грубые хижины из деревянных шестов или утяжелить стены палаток из шкур животных, предположительно поддерживаемых центральными шестами.

Палатка иллюстрирует основные элементы экологического контроля, которые важны для строительства. Палатка создает мембрану от дождя и снега; холодная вода на коже человека поглощает тепло тела. Мембрана также снижает скорость ветра; Воздух на коже человека также способствует потере тепла. Он контролирует теплопередачу, не пропуская горячие солнечные лучи и удерживая нагретый воздух в холодную погоду. Он также блокирует свет и обеспечивает визуальную конфиденциальность. Мембрана должна поддерживаться против сил тяжести и ветра; структура необходима.Кожаные мембраны обладают высокой прочностью на растяжение (напряжения, создаваемые растягивающими силами), но необходимо добавить полюса, чтобы выдержать сжатие (напряжения, создаваемые силами уплотнения). Действительно, большая часть истории строительства — это поиск более сложных решений тех же основных проблем, для решения которых была поставлена ​​палатка. Палатка используется по сей день. Шатер из козьей шерсти из Саудовской Аравии, монгольская юрта с его разборным деревянным каркасом и войлочными покрытиями и вигвам американских индейцев с его множественными опорами и двойной мембраной — более изысканные и элегантные потомки грубых убежищ ранних охотников-собирателей.

Сельскохозяйственная революция, датированная примерно 10 000 годом до н. Э., Дала большой толчок строительству. Люди больше не путешествовали в поисках дичи и не преследовали свои стада, а оставались в одном месте, чтобы ухаживать за своими полями. Жилища стали более постоянными. Археологические данные скудны, но на Ближнем Востоке можно найти остатки целых деревень с круглыми жилищами, называемыми толои, стены которых сделаны из утрамбованной глины; все следы крыш исчезли. В Европе толои строили из камня сухой укладки с куполообразными крышами; в Альпах до сих пор сохранились образцы (более поздней постройки) этих ульев.В более поздних ближневосточных толоах появился прямоугольный вестибюль или вестибюль, присоединенный к главной круглой камере — первые образцы прямоугольной формы плана в здании. Еще позже круглая форма была заменена прямоугольной, так как жилища были разделены на большее количество комнат, и больше жилищ было объединено в поселения. Толои ознаменовали важный шаг в поисках долговечности; они были началом каменного строительства.

Свидетельства композитного строительства из глины и дерева, так называемого метода плетения и мазка, также можно найти в Европе и на Ближнем Востоке.Стены были сделаны из небольших саженцев или тростника, которые легко резать каменными орудиями. Они были вбиты в землю, связаны вместе с боков растительными волокнами, а затем покрыты влажной глиной для придания дополнительной жесткости и защиты от атмосферных воздействий. Крыши не сохранились, но постройки, вероятно, были покрыты грубой соломой или тростником. Встречаются как круглые, так и прямоугольные формы, обычно с центральными очагами.

Более тяжелые деревянные постройки также появились в культурах эпохи неолита (новый каменный век), хотя трудности с рубкой больших деревьев каменными орудиями ограничивали использование древесины больших размеров для каркасов.Эти рамы обычно были прямоугольными в плане, с центральным рядом колонн для поддержки гребня и соответствующими рядами колонн вдоль длинных стен; от конька к балкам стены проложены стропила. Боковая устойчивость каркаса была достигнута за счет закапывания колонн глубоко в землю; Стропила и стропила были привязаны к колоннам растительными волокнами. Обычным кровельным материалом была солома: высушенная трава или тростник, связанные вместе небольшими пучками, которые, в свою очередь, были привязаны внахлест к легким деревянным столбам, натянутым между стропилами.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
