Конструкции крыш: Виды крыш для частного дома Классификация по конструкции: покрытие, материалы, названия, фото

Содержание

Классификация и типы несущих конструкций крыш

Типов несущих конструкций существует большое количество. Приведем их основную классификацию и дадим краткое описание их особенностей.

Несущая конструкция должна выдерживать нагрузку собственной массы кровли, ветра, снега и возможных случайных нагрузок.

Несущие конструкции подразделяются на:

  • железобетонные плиты (монолитные и сборные), часторебристые перекрытия с керамическими камнями, дополняемые несущими балками;
  • деревянные, железобетонные и стальные стропильные конструкции;
  • дощатогвоздевые и клееные кровельные балки, железобетонные (из обычного и предварительно напряженного железобетона) и стальные пространственные конструкции, трехшарнирные арочные стропильные фермы, фермы с затяжкой и др.;
  • висячие конструкции;
  • пневматические надувные строительные конструкции (ПСК).

Теперь рассмотрим все эти виды конструкций более детально.



Рисунок 1.

Железобетонные монолитные и сборные плиты и керамические перекрытия

В большинстве случаев совмещаются функции несущей конструкции покрытий и основания кровли. Плиты могут быть сплошными,  мелкоребристыми, с различными полостями или вставками из легких бетонов, пенопластов или керамики либо непосредственно на строительной площадке, заполняя бетоном опалубку, либо внутри строящегося здания, либо на свободном месте строительной площадки, а затем их поднимают. Довольно привлекательно выглядят монолитные мелкоребристые плиты, в которых ребра расположены в соответствии с законом распределения статических нагрузок. Более часто, чем железобетонные плиты, изготовленные непосредственно на строительной площадке, применяют сборные плиты; особую группу сборных плит образуют складчатые плиты трапецеидального вида, вида ТТ или же вида гиперболоида вращения и т. п. Их применяют не только при строительстве гражданских и промышленных зданий, но и индивидуальных домов. Встречаются также и плиты, совмещающие

функции несущих конструкций и теплоизоляции (прежде всего поробетонные панели толщиной от 24 до 30 см).

     Практика показывает, что при строительстве зданий, в которых влажность воздуха в помещениях достигает 60%, наиболее эффективно применять несущие конструкции из пористых материалов. Они обладают способностью отводить влагу (попавшую при строительстве и атмосферную) в верхние слои гораздо эффективнее, чем плотные бетоны. Керамические перекрытия и плиты из пористого бетона в этом случае более эффективны.

Рисунок 2. Возможные виды устройства двускатной крыши

     Деревянные стропильные конструкции в прошлом использовали лишь для строений с кровлями из штучных материалов; в настоящее время встречается много крыш с деревянной обшивкой или же с теплоизоляционным слоем, покрытым пленочным материалом, а также фонарной конструкции. Первоначально использовались лишь деревянные конструкции, а позднее — бетонные или комбинированные (с применением дерева) или же стальные и стальные, а также клееные конструкции. Современная архитектура открывает совершенно новые возможности комбинирования деревянных стропильных конструкций с кровельными пленками.

Рисунок 3. Примеры стропильных ферм

Для несущих конструкций используют различные деревянные, железобетонные, стальные, предварительно напряженные стальные стропильные фермы, трехшарнирные арочные фермы с затяжкой, пространственные стропильные фермы, решетчатые пространственные структуры, а также в виде куполообразных фонарей с пролетом до 120 м. К этой группе конструкций относятся впечатляющие деревянные объемные решетчатые покрытия с криволинейным профилем, в большинстве случаев с полихлорвиниловыми армированными защитными пленками.

     Клееные деревянные конструкции часто конкурируют со стальными и железобетонными. Их конструктивное решение имеет ограниченное применение. Оболочки и пространственные конструкции часто служат не только несущими конструкциями, но и выполняют функции основания. Эта группа покрытий характеризуется разнообразием форм, контуров, пространственных решений и размеров.

Различают следующие виды оболочки:

  • Цилиндрические,
  • волнистые,
  • куполовидные,
  • с криволинейной поверхностью гиперболическо-параболические,
  • конусоидальные,
  • складчатые,
  • бетонные,
  • металлические,
  • из пластмасс.

Практически речь идет об обособленной группе железобетонных элементов (исключая металлические и пластмассовые оболочки), которые имеют сравнительно малую толщину (по отношению к покрываемой площади). Часто оболочки выполняют из водонепроницаемых материалов или с нанесением гидроизоляционных веществ.

Рисунок 4. Висячие кровельные конструкции

     К этим покрытиям относятся такие, в которых тросы крепятся на опорах по контуру строения и, провисая в пролете, образуют непосредственно основание кровли. Висячие покрытия имеют самостоятельную конструкцию, иногда подвешиваемую в нескольких точках к другой конструкции, находящейся от нее на некотором расстоянии. И в этой группе покрытий встречается множество конструктивных решений, форм и принципов возведения.

Сюда входят покрытия:

  • Мембранные,
  • сетчатые,
  • комбинированные (тросы с поперечными жесткими конструкциями),
  • с открытыми тросами,
  • монолитные предварительно напряженные.

Рисунок 5. Примеры висячих покрытий кровли

Покрытия этой группы в зависимости от формы подразделяются на:

  • Плоские;
  • цилиндрические с постоянным радиусом кривизны;
  • криволинейные;
  • с положительной и отрицательной кривизной (выпукло-вогнутые).
  • В современной архитектуре покрытия такого типа встречаются довольно часто.

Рисунок 6. Примеры надувных конструкций

     Речь идет о совершенно новой конструкции, которая, на первый взгляд, не имеет несущих элементов. Их роль выполняет воздух, который поддерживает кровлю, состоящую лишь из мягкого материала, причем воздух, заключенный в камеpax, выполняет также функцию теплоизолятора. В конструктивном принципе надувные покрытия подразделяются на:

  • конструкции, поддерживаемые воздухом;
  • ребристые, со сжатым воздухом в несущих ребрах;
  • камерные (подушечные).

     Видео по теме «Классификация и типы несущих конструкций крыш »

Виды крыш по конструкции

За счет того, что люди все чаще выбирают вариант с покупкой проекта дома, а не с самостоятельным возведением простого строения, крыши домов по конструкции зачастую кардинально отличаются друг от друга, что сказывается на стоимости строительства, которая может оказаться вполне доступной или, напротив, чрезмерно высокой.

Тип крыши и угол наклона ее ската также влияют на возможность обустройства чердака и формируют внешний вид всего дома.

1. Односкатная крыша — это промежуточное решение между плоской и двускатной крышами. Отличается простой конструкцией и часто используется для строительства хозяйственных построек и дачных домиков. Она состоит из одного ската, но отличается от плоской крыши углом наклона, а также отдельной конструкцией перекрытия и крыши. Односкатная крыша позволяет удобно обустроить площадь на втором этаже дома, предоставляя практически столько же места, что и на первом этаже.

2. Двускатная крыша — это конструкция с противоположными скатами, соединенными в коньке. Характерная особенность — наличие треугольных фронтонов боковых стенок, закрывающих крышу в плоскостях, перпендикулярных коньку. Различают основные виды двухскатных крыш – симметричные (когда участки равны и наклонены под одинаковым углом) или несимметричные. Данная конструкция характерна для традиционной архитектуры.

3. Вальмовая (шатровая) крыша — крыша с четырьмя скатами, которые при квадратном плане дома имеют форму треугольников, сходящихся в одной точке в виде пирамиды, а в прямоугольном варианте имеют два треугольных и два трапециевидных ската, верхушки которых соединяются в коротком коньке. Такая крыша не имеет фронтонов, что обеспечивает экономию на стеновом материале, однако ее стропильная система является более сложной и из-за необходимости постоянной резки и подгонки облицовки влечет повышение расхода кровельного материала. Такая крыша требует от кровельщиков высокой квалификации.

4. Полувальмовая — разновидность вальмовой конструкции. Характерная особенность — маленькие усеченные треугольники в торцах. Данный прием используется из соображений эстетического плана, а также наличие скошенных участков укрепляет края каркаса и, уменьшая поверхность крыши, делает ее более обтекаемой и устойчивой к ветру. Монтаж данной крыши сложнее двускатного варианта, но проще вальмового.

5. Многощипцовая крыша. Щипец — это сужающаяся часть стены, повторяющая угол наклона крыши, которая заменяет фронтон (не отделяется от основной стены карнизом). Если у дома два параллельных щипца, крыша будет двускатной. Если же щипцов больше, то из них можно создать целый комплекс из нескольких двускатных крыш меньшего размера. Такая конструкция характерна для домов большой площади. При возведении многощипцовых крыш возникает много сложностей, связанных с необходимостью монтажа большого количества водосборных и соединительных элементов. Данная крыша считается наиболее затратной и в денежном, и во временном эквиваленте.

6. Ломаная (мансардная) крыша характеризуется скатами, состоящими из двух частей с разным углом наклона. У верхней части уклон меньше, нижняя часть может быть почти вертикальной. Преимущество ломаной крыши в том, что она увеличивают объем подкровельного пространства, занимаемого мансардой. Сложность подобной конструкции заключается в размещении стропил и в обеспечении герметичности крыши в местах ее излома.

Сейчас в строительстве все чаще используют комбинированные крыши, которые позволяют выделить дом из общей массы и дают возможность полету фантазии хозяев и архитекторов.

Виды и схемы стропильных систем: устройство стропильной системы

Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Факторы выбора «костяка» крыши

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

  • задает конфигурацию и крутизну;
  • удерживает финишное покрытие и компоненты кровельного пирога;
  • создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

  • Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.
  • Сила и направление со скоростью ветров, преобладающих в регионе.
  • Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.
  • Тип финишного кровельного покрытия.
  • Финансовые возможности собственника.

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Базовые варианты стропильных систем

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

  • Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
  • Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
  • Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт. Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
  • Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.
  • Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

Вид #1 — односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

  • Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
  • Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос — подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
  • Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями. На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

Вид #2 — стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

  • Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.
  • Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

Вид #3 — вальмовая и полувальмовая система

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами — вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

В строительстве стропильных каркасов для вальмовых крыш используются:

  • Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
  • Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
  • Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

Вид #4 — шатровая крыша

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

  • Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
  • Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Вид #5 — ломаная стропильная система

Стропильные каркасы для ломаных, т. е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

  • Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
  • Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.

Особенности конструкции крыш

Каждый хозяин хочет, чтобы его дом выглядел эксклюзивно и привлекательно, выделялся на общем фоне и был изготовлен из качественных материалов. Достигнуть такого эффекта поможет выбор конструкции крыши, он представлен большим видовым разнообразием. Разные виды крыш считаются востребованными в современном мире, предпочтение того или иного в основном определяется климатическими условиями в месте строительства, эстетичностью и экономичностью возведения конструкции крыши.

Самыми востребованными конструкциями, для возведения крыш, считаются следующие.

1. Крыша с плоской поверхностью

Считается распространенным вариантом в местах с теплым климатом и малым количеством осадков. Проста в монтаже, не требует дополнительного возведения каких-либо конструкций. Минусами может считаться то, что при выборе данного вида крыши потребуются дополнительные материалы для утепления и гидроизоляции. Также подобную крышу достаточно сложно обслуживать, нет «самостоятельного» стока жидкости, она накапливается и может повредить кровлю. Единственным спасением от данной проблемы может стать встроенный ливневый дренаж, который будет отводить воду во внутреннюю канализацию.

2. Кровля с двумя скатами

Самый распространенный вид кровли в России, представляет собой два наклонных ската, которые оформлены в виде прямоугольников, опираться на стены они должны с одинаковой высотой.

Двускатная крыша еще называется щипцовой за счет того, что треугольник, который образуется между двумя наклонными скатами, в строительстве называется «щипцом».

Монтировать подобную крышу сложнее, но оно того стоит, осадки не задерживаются, а естественным путем самостоятельно скатываются с крыши под действием собственного веса. Кровельные материалы для двускатной крыши представлены широким многообразием, на строительном рынке представлены не только разнообразные материалы, но каждый из них представлен различными цветовыми и фактурными решениями. А площадь непосредственно под крышей может использоваться как самостоятельное пространство для хранения вещей. Более дорогой вариант, чем плоская крыша, за счет затрат на дополнительные материалы для возведения опалубки.

3. Ломаная крыша

Двускатная крыша, которая имеет не прямые скаты, а ломаные. Данная конструкция позволяет размещать на чердаке жилые помещения для уютного времяпровождения или дополнительной спальни. Сооружение жилого помещения потребует затрат на дополнительное утепление, которое будет сохранять комфортный температурный режим в любое время года. Стропильную систему необходимо будет укреплять и видоизменять так, чтобы конструкция не мешала во время проживания, а это тоже дополнительные затраты.

4. Вальмовая крыша

У данного вида крыши конструкция представлена четырьмя скатами, фронтальные скаты – в виде треугольников, а боковые плоскости, которые также устанавливаются под наклоном, имеют трапециевидную форму. Угол наклона вальмовой крыши варьируется в пределах от 20 до 45 градусов для того, чтобы снег и дождевая вода не задерживались на ней, а могли свободно с нее сходить.

5. Полувальмовая конструкция

Является оптимальным решением для ветреных мест. Отличием от вальмовой крыши считается изменение расположений треугольных элементов крыши, они находятся выше боковых (трапециевидных) скатов. Более дорогой вариант за счет использования дополнительных материалов, использующихся на участках, которые примыкают к ребрам крыши.

Лирическое отступление от темы: септик под ключ — залог Вашего комфортного проживания в загородном доме!

Виды крыш по конструкции

Все деревянные конструкции покрытий в любых зданиях являются пространственными. Однако многие из них для упрощения расчета рассматриваются расчлененными на отдельные плоские системы, работающие независимо одна от другой

Так, например, при проектировании покрытий на стропильных фермах, связанных между собой конструкцией крыши и специальными поперечными связями, каждая ферма рассматривается как самостоятельная плоская система. При этом пренебрегают не только возможностью перераспределения расчетной нагрузки между отдельными фермами, но и участием в работе каждой фермы ограждающей конструкции.

К собственно пространственным системам относятся конструкции рабочие стержни которых расположены по поверхности покрытия. В такой конструкции разрушение одного или даже нескольких элементов не приводит к разрушению всего покрытия.

В пространственных системах деревянных покрытий, к которым относятся также и различные виды сетчатых сводов и некоторые типы куполов, во многих случаях учитывается и работа настилов и прогонов, которые при расчете выделенных из них плоских систем рассматриваются как вспомогательные конструкции.

Примером такой пространственной конструкции служит купол, состоящий из пересекающихся в замке трехшарнирных арок, опирающихся на стены или непосредственно на фундаменты. Такая конструкция, являясь но своей форме пространственной, а по условиям работы плоской, легко расчленяется на отдельные трехшарнирные арки с нагрузкой, приходящейся на них от крыши.

В таких конструкциях настилы и прогоны крыши играют ту же роль, что и в обычных покрытиях, основанных на плоских фермах. Помещения, покрываемые пространственными конструкциями, могут иметь в плане различные формы: прямоугольную, квадратную, трапецеидальную, многоугольную и круглую.

По форме поверхности пространственные системы

По форме поверхности пространственные системы можно подразделить

  • на цилиндрические,
  • складчатые,
  • конические,
  • коноидальные,
  • сферические и др.

При пересечении цилиндрических поверхностей могут быть также образованы крестовые и сомкнутые своды.

По способу опирания

По способу опирания различают:

  • распорные цилиндрические своды с затяжками для восприятия распора,
  • опертые на продольные стены;
  • крестовые своды,
  • опертые на колонны в углах здания;
  • сомкнутые своды,
  • купола, опертые по контуру,

В зависимости от способа соединения элементов конструкций

В зависимости от способа соединения элементов конструкций и их взаимного расположения различают сплошные и сквозные пространственные конструкции.
Из пространственных деревянных конструкций покрытий постоянного назначения, которые применяются в настоящее время, можно выделить следующие четыре основные группы:

  1. клееные конструкции, состоящие из крупных блоков, изготовленных на заводах с последующей транспортировкой их на строительную площадку для сборки и монтажа;
  2. распорные кружально-сетчатые своды;
  3. тонкостенные и ребристые своды-оболочки и ребристые складки;
  4. купола

Применение гвоздевых сопряжений в конструкции всех групп, за исключением сетчатых систем, может быть допущено только для строительства временных сооружений.

Совмещение ограждающих и несущих функций свойственно утепленным конструкциям. При проектировании их следует уделить особое внимание вопросам устранения в толще конструкции конденсационной влаги и возникновения очагов загнивания в элементах древесины и утеплителя.

Это достигается путем надежного осушающего эксплуатационного режима и устройством осушающих продухов, антисептированием древесины и устранением протечек в кровле, а также применением негниющих материалов для утепления; необходимо предусмотреть мероприятия против возгорания.

Следует отметить, что кружально-сетчатые своды и купола, являясь совмещенными конструкциями, всегда выполняются открытыми снизу, а потому они и более стойкие в отношении загнивания. Большим достоинством этих конструкций является стандартность и транспортабельность их элементов, возможность предварительного их изготовления на заводах.

Все пространственные системы деревянных конструкций покрытий позволяют эффективно использовать внутреннее пространство покрываемых помещений. Во всех случаях строительства сооружений любого назначения рекомендуются сборные клееные конструкции из крупных блоков-панелей, изготовленных заводским способом с последующим транспортированием их на строительную площадку

элементы конструкций разных кровельных строений

Сегодня будем разбираться в теме – устройство крыши. Предоставленная нами информация даст возможность Вам разобраться со всеми элементами кровельной конструкции, в которой есть основные позиции и второстепенные. В некоторых крышах какие-то элементы отсутствуют, в других присутствуют в обязательном порядке, как важные узлы. Это обязательно будем упоминать, говоря о разных кровельных сооружениях. Разберетесь в теме досконально, сможете, так сказать, на одной волне разговаривать с подрядчиками строительной компании.

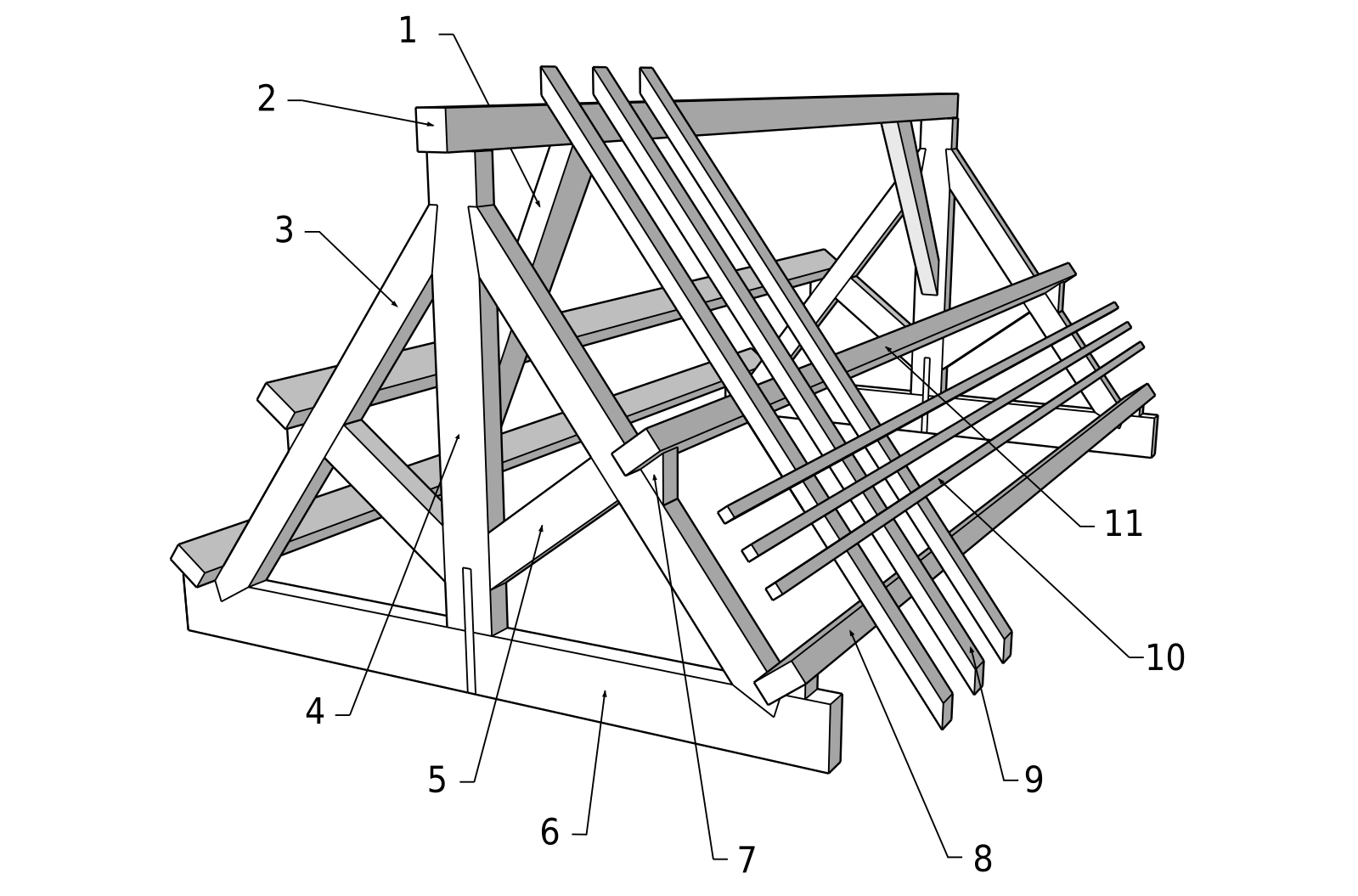

Из каких узлов и деталей состоит кровельная конструкцияИсточник pinterest.com

Из каких конструктивных элементов состоит крыша

За основу разбора возьмем двускатную крышу, которая больше остальных конструкций используется в частном домостроении. Обязательно дополним информацию элементами, которые присутствуют в других крышах.

Итак, строение крыши двускатной. Что входит в ее конструкцию:

  • Коньковый прогон.

Это брус, на который упираются стропильные ноги. Именно он формирует верхнюю часть крыши, называемую коньком. Сам прогон упирается или в опорные стойки, располагаемые равномерно на одинаковом расстоянии друг от друга, или на фронтоны, собранные из кирпича или блоков. В любом случае под брус устанавливают промежуточные стойки. Кстати, надо отметить, что коньковый прогон не обязательно сооружается из бруса. Можно использовать толстую доску (не меньше 50 мм): одну или сдвоенную.

Коньковый прогон на кровлеИсточник unit-miass.ru

Это несколько брусов, уложенных по периметру дома, на которые упираются стропила своими нижними краями. Предназначение мауэрлата – распределить равномерно нагрузки от кровельной конструкции на стены строения. Главная задача производителя работ – правильно провести крепления мауэрлата к торцам стен. Делают это при помощи шпилек, проволоки, металлических скоб и прочих крепежных элементов.

Мауэрлат, уложенный под стропильными ногамиИсточник indeco.ru
  • Стропильные ноги.

Именно с их помощью создают форму крыши, формируют скаты. Именно на них ложится основная нагрузка от кровельного материала и снежного покрытия. Укладывают их всегда под наклоном от конькового прогона до мауэрлата.

В строительстве используют две разновидности стропильных ног: наслонные и висячие. Друг от друга они отличаются лишь тем, что первые своими верхними краями упираются в коньковый прогон. Вторые упираются друг в друга. То есть в крышах с висячими стропилами коньковый прогон отсутствует.

Необходимо отметить, что если пролет здания не превышает 4,5 м, то стропильная система собирается только из стропил. Если пролет выше обозначенного параметра, то под стропильные ноги устанавливаются дополнительные элементы. Какие – разбираем ниже.

Висячие и наслонные стропилаИсточник kayabaparts.ru
  • Вертикальные стойки.

По сути, это опоры из досок или брусов небольшого сечения, которые устанавливают под каждую стропилу, где-то посередине длины пролета.

Это те же доски или бруски, которые устанавливают под наклоном к стропилам. Очень часто два элемента (стойки и подкосы) используют одновременно, увеличивая несущую способность стропильной системы.

  • Прогонный брус.

Чтобы уменьшить количество стоек, по нижним краям стропильных ног (поперек них) устанавливают брус, где-то посередине пролета. То есть, стопила будут упираться на него. Но под сам брус монтируют стойки. Их количество уменьшают в два или три раза.

Стропильная система двускатной крышиИсточник gew.tivexako.ru.net
  • Стойки под коньковый прогон.

В принципе, они выполняют стандартную для опор функцию – поддерживают конек. Изготавливают их из бруса, бревен или сдвоенных досок. Надо отдать должное, что стойки этого типа нагружаются достаточно сильно. Поэтому выбирать их надо с большим сечением.

Это брус, устанавливаемый под стойки, на которые упирается коньковый прогон. По сути, это конек только в нижней части крыши. И располагается он параллельно последнему. Единственное отличие – большее сечение, потому что на лежень действуют большие нагрузки. Необходимо добавить, что лежней может быть много. К примеру, их устанавливают под промежуточные стойки, устанавливаемые по стропильные ноги.

  • Затяжка, она же ригель.

Этот элемент соединяет между собой две стропильные ноги, расположенные друг против друга. Назначение затяжки – не дать стропилам разъехаться в разные стороны. Расположение затяжки может быть разным: у нижних краев стропил, посередине их длины, ближе к коньку.

Это продолжение стропилы, которое формирует свес крыши. Его используют нечасто. Только в тех случаях, если длины стропильной ноги не хватило, чтобы создать карниз кровли.

Кобылка – удлинение стропильной ногиИсточник krovlya178.ru

Это доски или рейки, монтируемые поперек стропильной системы. Их назначение – основа для кровельного материала. Сегодня на крышах используют обрешетку разряженную и сплошную. Вторую разновидность собирают не только из досок. Применяют плитный или листовой материал: фанеру, ОСП, ДСП. Главное – оставить зазор между плитами в размере 1 см на случай теплового расширения деревянного покрытия.

  • Контробрешетка.

Это бруски, уложенные по верхним краям стропил, вдоль. Назначение – создать вентилируемый зазор между кровельным материалом и теплоизоляционным пирогом. На холодных крышах не используется. Ширина брусков должна быть не больше ширины стропильных ног.

  • Карнизная планка, она же лобовая доска.

Это доска, которую укладывают между стропилами параллельно карнизу. Она закрывает проем между стеной и кровельной конструкцией, чтобы ветер с пылью и мусором не проникал в чердачное помещение.

В видео показано, из каких элементов сооружается стропильная система двухскатной крыши:

Как видите, конструкция крыши частного дома (имеется в виду двускатная) в своем составе имеет достаточно большое количество элементов. Есть еще одна плоскость или конструкция, которая состоит из нескольких элементов. Это фронтон, он же щипц.

В конструкции двускатной крыши фронтон выполняет функции завершения общего сооружения по бокам кровельной системы. Эти плоскости защищают подкровельное пространство от осадков и ветра. Необходимо отметит, что закрывают фронтов досками, любыми плитными или листовыми материалами. Нередко собирают его из кирпича или блоков, как показано на фото ниже.

Фронтон крыши из кирпичаИсточник de.decorexpro.com
Покраска крыши: правила выбора и нанесения краски из различных компонентов

Элементы четырехскатной крыши

Надо обозначить, что устройство крыши частного дома, имеется в виду четырехскатной, сильно отличается от предыдущей. Основное отличие – четыре ската, которые соединяются между собой боковыми стропилами. Их называют накосными или диагональными.

Все дело в том, что конек четырехскатной вальмовой крыши короткий. Потому что он формирует лишь трапециевидные скаты. Но в его торцы упираются наслонные стропила, которые формируют треугольные скаты. Они же являются опорой для коротких стропильных ног, которые формируют треугольные скаты. Кстати, эти короткие ноги называют нарожниками.

Есть в конструкции вальмовой крыши и еще один немаловажный элемент. Его называют шпренгель. По сути, это небольшой высоты стойка, которая подпирает наслонную стропилу. Обратите внимание на фото ниже, где показана схема кровли вальмового типа. На ней показаны все элементы конструкции.

Устройство вальмовой крыши с обозначением элементовИсточник stk-prof.ru

Что касается шатровой крыши, то в ней отсутствует коньковый прогон. А значит, вся система построена на четырех висячих стропилах, которые в верхней точке стыкуются своими верхними концами.

Если кровля большая, то под коньковый узел, так называют соединение четырех стропил, устанавливают опору, которая сама должна упираться в лежень. Или монтируют под всю стропильную систему прогоны, которые опираются на стойки. Под последние все равно устанавливают лежни.

Если крыша небольшая, то стропила упираются друг в друга. Здесь главное – собрать стропильную систему так, чтобы не было перекосов в одну из сторон. Только так можно сдержать, чтобы кровельная конструкция не завалилась.

Коньковый узел шатровой крыши без опорИсточник sambesedka.ru
Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Элементы мансардной кровли

Это очень интересная конструкция строения крыши частного дома. На каждом скате сдвоенная стропильная система, хотя мансардные крыши не всегда так сооружаются. Есть и двускатные классические модели. Но суть не в этом, ведь наша задача – разобраться со всеми кровельными конструкциями. А так как о двускатной уже было сказано, поэтому рассмотрим классическую мансардную кровлю.

Обратите внимание на фото ниже, и Вы сразу поймете, о чем мы хотим сказать. Это так называемая ломаная крыша, которая с каждой стороны состоит из двух скатов: один крутой (верхний), нижний пологий. Соответственно и стропильная система у них собирается под разными углами. Хотя надо обозначить, что верхняя часть – это традиционная кровля в два ската. Так сказать, не больше и не меньше. И, как во всех двускатных конструкциях, в этой стропила могут устанавливаться на коньковый брус или без него.

Ломаная мансардная крышаИсточник orgtorg.org

Хотелось бы обратить Ваше внимание на тот факт, что такие крыши, как и все остальные, могут собираться двумя способами.

  1. Последовательно используют все элементы, собираемые один за другим.
  2. Собирают стропильные фермы на земле, а затем их поднимают на крышу, где устанавливают на мауэрлат, соединяя между собой.

Как готовые стропильные фермы поднимают на крышу с помощью подъемного крана в видео:


Расчет двухскатной крыши: что может посчитать калькулятор и как его проверить

Итак, какие элементы входят в состав мансардной кровли (начиная снизу):

  • мауэрлат;
  • лежни под стойки;
  • стойки, формирующие опору для верхних стропил;
  • верхняя обвязка стоек;
  • стропила нижней системы;
  • затяжки, устанавливаемые на стыки верхних и нижних стропильных ног;
  • верхние стропила.
Элементы мансардной кровлиИсточник pinterest.ru

Элементы многощипцовой крыши

Не будем вдаваться в подробности схемы крыш. Что она собой представляет, хорошо видно на фото ниже. У этой конструкции есть один элемент, которого нет у других. Это ендова, то есть внутренний угол, который образуется за счет стыковки двух скатов.

Скажем прямо, это важный элемент многощипцовой кровли. Он является не только несущим, но и подверженным большой нагрузке со стороны природных осадков. Именно по ендове вода стекает с двух скатов.

Если смотреть на этот элемент чисто конструктивно, то это обычная стропила, но она располагается под углом к основной части стропильных систем двух скатов. Ведь часть стропильных ног упираются как раз в ендову. Поэтому все строители говорят о том, что в кровельной конструкции важнейший элемент – ендова. Даже конек с ней не сравниться.

Дом, покрытый многощипцовой крышейИсточник kak-i-chto. ru
Угол наклона односкатной крыши: расчет угла на калькуляторе

Заключение по теме

Итак, мы рассмотрели основные виды кровельных конструкций и перечислили все входящие в них элементы. Необходимо отметить, что список достаточно внушительный. Хотя все детали и узлы собираются из практически одинаковых пиломатериалов. Но надо обозначить и тот факт, что каждая деталь внутри крыши имеет точные свои размеры. У каких-то элементов они большие, потому что нагрузки на эти детали значительные. У других поменьше, потому что они выполняют лишь дополнительные функции.

В некоторых конструкция какие-то элементы присутствуют, в других их нет. Но это не значит, что можно пренебрегать расчетами, которые делают проектировщики, создавая проект крыши. Без расчетов нет гарантии, что крыша прослужит долго, не создавая проблем. Поэтому все внимание размерным показателям каждого элемента.

Элементы конструкции крыши | Статьи компании «Рукавичка»

Крыша — это один из важнейших элементов внешнего вида и конструкции Вашего дома.

В этой статье мы коротко рассмотрим основные составляющие крыши, особенности монтажа и материалов.

Геометрические элементы крыши — это скаты, свесы, торцы, коньки и ендовые. Конструктивные элементы — это стропила, мауэрлаты, затяжки (ригели), коневые, ендовые и подстропильные балки, подпорки, контробреиетка, обрешетка.

Стропила — это несущие элементы скатной крыши. Стропила могут состоять из стропильной ноги, вертикальной подпорной стойки и наклонного подкоса.  Нижний конец стропильной ноги опирается на стену здания, верхний — является коньком крыши. Вертикальные стойки и наклонные подкосы — это детали, которые служат для перераспределения нагрузки на стропильную ногу, возникающей под воздействием веса обрешетки, кровельного покрытия, ветра и нега. Подкосы и стойки часто необходимы при большой длине стропильной ноги, а также при незначительном уклоне крыши. Стропильные ноги, стойки и подкосы могут изготавливаться из бревна, бруса или, что чаще, из толстой и широкой доски (50х150мм и более). Точкой опоры для этих дополнительных элементов являются подстропильные балки, которые, с одной стороны есть элементы «коробки», с другой, — относятся к стропильной системе крыши. Подстропильные, как правило, делаются из того же материала, что и стены деревянного дома (бревно, брус).

Мауэрлат — этим загадочным словом называется элемент стены дома, на который опирается нижний конец стропильной ноги. В деревянных домах мауэрлатом является верхний венец стены, в каменных — брус, специально уложенный для этого поверх стены.

Затяжки. Если посмотреть на пару стропил, нижние концы которых опираются на параллельные друг другу стены, а верхние — сходятся в одной точке на коньке крыши, то эта конструкция своим внешним видом будет походить на букву «Л». Иногда, для обеспечения большей жесткости конструкции, добаваляется поперечина — горизонтальная палочка в букве «А». Это и есть затяжка или ригель.

Коневая балка, как и подстропильная, также является элементом коробки. Если на втором этаже дома имеется стена, поднимающаяся до конька, то коневая — это самое верхнее бревно этой стены. Если такой стены нет, но есть стены, перпендикулярные коньку крыши и имеющие форму треугольников с основанием, лежащим на параллельных стенах дома и вершиной в коньке (внешние и внутренние фронтоны), то коневой балкой будет бревно, соединяющее по одной линии вершины всех таких треугольников. Если же на втором этаже стен нет вовсе, то крыша делается без коневой балки, а стропильные ноги почти в обязательном порядке скрепляются ригелями. Ригеля делаются из того же материала, что и стропила.

Ендовые балки. Еще одно странное слово. Чаще всего — это обычная или сдвоенная стропильная нога, идущая от конька (или места примыкания одной плоскости крыши к другой) к стене, но не под прямым плоским углом, а по диагонали. По аналогии со стропилами, для распределения чрезмерной нагрузки ендовые часто дополняются стойками и подкосами.

Контробрешетка — это брусок (обычно 50х50мм) который нашивается на стропильные ноги после того, как к стропильной системе монтируется гидроизоляция (про гидроизоляцию читайте нашу статью о кровельных покрытиях, утеплении и подшивки крышы). Контробрешетка нужна для создания вентиляционного зазора между кровельным покрытием и гидроизоляцией. Если такой зазор не сделать, то влага конденсата, образущегося на уложенном вплотную к гидроизоляции кровельного покрытия будет высыхать очень долго, пагубно влияя как на само покрытие и гидроизоляцию, так и на стропильную конструкцию.

Обрешетка  — это поверхность, которая служит основанием для кровельного покрытия. Если таким покрытием будет металл, композитная или натуральная черепица, шифер или ондулин, то обрешетка делается из доски толщиной 20-30мм, при этом доска набивается не всплошную а с определенным шагом. Если же в качестве кровельного покрытия выбрана мягкая черепица, то поверхность должна быть сплошной. В таком случае для изготовления основания используется листовой материал — влагостойкая фанера или ориентированная стружечная плита (OSB). О разновидностях и особенностях кровельных покрытий Вы можете прочитать в нашей статье «Кровельные покрытия, утепление и подшивка крыши».

Скаты крыши — это плоскости, образованные стропилами. Угол ската крыши — это угол наклона или уклон. Крыши бывают двухскатными и многоскатными. Крыши, все скаты которых имеют общие грани называются шатровыми. Разновидностью шатровых крыш являются вальмовые крыши.

Свесы крыши. Различают боковые свесы (или карнизы) и фронтонные. Боковой свес — это часть крыши, выходящая за стену дома и параллельная коньку. Фронтонный свес — соответственно часть крыши, выходящая за пределы наружных фронтонов дома. Наружные фронтоны — это стены, поднимающиеся до конька, по бокам ограниченные скатами крыши. Для того, чтобы скрыть стропильную систему и обрешетку свесы крыши подшиваются. Подшивка делается вентилируемой для хорошего проветривания всей крыши.

Торцы крыши — это плоскости, перпендикулярные стропильным ногам, если смотреть на крышу снизу и сбоку. Торцы крыши на боковых свесах образуется лобовой доской, а на фронтонных — широкой плоскостью стропильной ноги.

Конек — это верхняя грань, по которой соприкасаются два соседних ската. В двухскатных крышах конек один, в шатровых и вальмовых — несколько.

Ендовая — это нижняя грань, по которой соприкасаются соседние скаты многоскатной крыши. В двухскатных, шатровых и вальмовых крышах ендовых нет.

Строительство крыши в деревянном доме — это сложный и трудоемкий процесс, требующий знания особенностей древесины как при изготовлении элементов стен и крыши, так и при последующей усадке дома. Мы хорошо знаем и учитываем такие особенности еще на этапе эскизного проектирования Вашего дома выбирая только такие архитектурные решения, которые действительно можно будет впоследствии воплотить в жизнь без ущерба для надежности. В силу чрезвычайной важности крыши — как элемента здания, мы специально расширили состав эскизной проектной документации Вашего дома, добавив туда план стропильной системы, сделанный исходя из расчета нагрузок, а также конструкции самого дома. При монтаже стропильной части для крепления стропильной ноги к стенам дома мы в обязательном порядке используем специальные скользящие крепления, которые вместе с шарнирным соединением стропил на коньке, дают возможность всей конструкции свободно двигаться во время усадки дома, а не сопротивляться этому процессу. Мы не делаем временных крыш. Даже, если Вы по каким-либо причинам не готовы сделать финишное кровельное покрытие при строительстве коробки, силовая часть будет все равно сделана как надо, а накрыть крышу временно можно и рубероидом.

Для всех перечисленных в статье конструктивных элементов крыши мы всегда рекомендуем использовать пиломатериалы камерной сушки, хотя в виду их более высокой стоимости, Заказчик часто делает выбор в пользу древесины естественной влажности, которая, к сожалению,  имеет существенные недостатки — в первую очередь — меняющуюся в процессе сушки геометрию сделанной из нее конструкции. Мы же убеждены, что если бюджет крыши Вашего дома с финишным кровельным покрытием кажется Вам слишком большим, то лучше отложить работу по монтажу последнего, но сделать конструктив из правильного материала. Обработка деревянных элементов крыши качественными огне- биозащитными составами — также в числе наших настоятельных рекомендаций.

Хорошо понимая материал и обладая многолетним опытом работы с деревом, мы создадим Ваш дом с грамотно спроектированной, красивой и надежной крышей.

О распространенных ошибках строительства крыш в деревянных домах Вы можете прочитать в нашей статье на эту тему.

Типы кровельных конструкций, которые мы можем применять — Hornval

Крыша является очень важным элементом конструкции любого здания. Он не только декоративный, но и защищает жильцов и пользователей от различных погодных условий. Приводим кровельные конструкции и их краткие характеристики.

Стропильные конструкции крыши

Самой простой, но в то же время наименее устойчивой конструкцией крыши является стропильный каркас. Основные типы такой конструкции крыши:

  • Ферма стропильная,
  • ферма со стропилами, опирающимися на стены.

В случае стропильной фермы конструкция крыши опирается на пару стропил с балкой деревянного перекрытия. Они образуют трехэлементную ферму, опирающуюся на наружные стены здания. С другой стороны, балки, из которых состоит деревянный потолок, опираются непосредственно на стену или на стену. В противном случае ферма со стропилами, опирающимися на стены, имеет стропила, соединенные в коньке и опирающиеся на стены. Стены, с другой стороны, прикреплены к венку. Ферма в такой конструкции состоит из двух элементов, а перекрытие служит третьей стороной треугольника.

Конструкции ворот кровли

В настоящее время наиболее часто используемой конструкцией крыши является ригель. Его большим преимуществом является то, что он относительно прост в изготовлении и дешевле по сравнению с другими типами кровельных конструкций. Его конструкция чем-то похожа на стропильную крышу, но добавлен горизонтальный конструктивный элемент, значительно стабилизирующий всю крышу – ригель. Вальмовый брус обычно ставится посередине стропил или выше, его важнейшая задача — соединить и придать жесткость обоим стропилам.Можно найти следующие типы воротных крыш:

  • классическая балка воротника,
  • прогонно-ригельная ферма.

Классическая конструкция ригеля чаще всего используется для хозяйственных чердаков. В случае таких крыш длина воротника не превышает 3,5 м. Если крыша должна иметь небольшой угол наклона, дополнительно используйте кирпичные угловые стены, которые обеспечивают соответствующую внутреннюю высоту. Прогонно-ригельная ферма дополнительно оснащается прогоном.Он состоит из одной или двух стенок стула. Эти стены состоят из ряда стоек, которые ставятся на фундамент и соединяются друг с другом сверху промежуточным прогоном. Эта конструкция применима для крыш с большими пролетами.

Кровельные прогоны-кулачки

Другим типом кровельных конструкций являются прогонно-лапчатые фермы. Они имеют очень широкое и универсальное применение. Они могут быть использованы для устройства как плоских, так и крутых крыш, где угол наклона может составлять от 6° до 70°, их можно использовать для односкатных и двускатных крыш, крыш с мансардой и без нее, а также для крыш с пролет достигает до 16 м.Существует четыре основных типа таких конструкций:

  • типичный прогон и ферма с когтями,
  • прогонно-кулачковая ферма с деревянной коленной стенкой,
  • плоская клешневая крыша,
  • Односкатная крыша.

Типовая вальмовая крыша имеет конструкцию, основанную на двух типах ферм: основной и промежуточной. Применяется при строительстве крыш с пролетами от 9 м до 10 м. Ферма-прогон, имеющая деревянную коленную стенку, обычно используется для хозяйственных чердаков.Плоская когтеобразная крыша обычно оборудуется одним коньковым черепичным прогоном, который опирается на табуретную стенку. Этот тип конструкции подходит для крыш с пролетом до 8-9 м и углом наклона от 6° до 18°. Односкатная крыша чаще всего бывает односкатной. Применяется для надворных построек, длинных и узких построек. Его пролет не превышает 6 м.

Решетчатые конструкции крыши

Фермы стропильные применяются для каркасных одноквартирных деревянных домов. Они также все чаще используются в случае с кирпичными домами.Решетчатые фермы применяют для двускатных крыш с небольшим углом наклона от 14° до 23° с нежилым чердаком.

Деревянные конструкции крыши | Ремонт и усиление ферм | Изготовление и монтаж ферм | Осмотр конструкции крыши | Инженерные балки и настил


Ремонт ферм | Аварийная защита | Монтаж фермы
Изготовление | Осмотр конструкции крыши
708-802-6230
15555 70-й суд
Орланд Парк, Иллинойс 60462
[email protected] ком


Празднование 30-летия бизнеса

Wooden Roof Structures, Inc. Изготовление ферм, монтаж, армирование и ремонт.Все права защищены.

Контактная информация: Зоны обслуживания: Страниц сайта:
Иллинойс, Индиана, Айова, Канзас, Мичиган, Миннесота, Миссури, Небраска, Северная Дакота, Огайо, Южная Дакота и Висконсин. Главная
О нас
Услуги
Проекты
Контакты

%PDF-1.4 % 149 0 объект > эндообъект внешняя ссылка 149 112 0000000016 00000 н 0000003846 00000 н 0000003912 00000 н 0000004931 00000 н 0000005079 00000 н 0000005222 00000 н 0000005272 00000 н 0000005322 00000 н 0000005371 00000 н 0000005420 00000 н 0000005470 00000 н 0000005521 00000 н 0000005571 00000 н 0000005620 00000 н 0000005669 00000 н 0000005718 00000 н 0000006295 00000 н 0000006364 00000 н 0000006431 00000 н 0000006458 00000 н 0000006847 00000 н 0000006874 00000 н 0000007759 00000 н 0000007906 00000 н 0000008049 00000 н 0000008193 00000 н 0000008220 00000 н 0000008247 00000 н 0000008589 00000 н 0000008616 00000 н 0000008956 00000 н 0000009612 00000 н 0000010448 00000 н 0000010517 00000 н 0000011269 00000 н 0000012050 00000 н 0000012736 00000 н 0000012885 00000 н 0000013436 00000 н 0000013463 00000 н 0000014285 00000 н 0000014399 00000 н 0000015171 00000 н 0000015373 00000 н 0000015576 00000 н 0000015779 00000 н 0000015968 00000 н 0000016144 00000 н 0000016329 00000 н 0000016511 00000 н 0000016703 00000 н 0000018994 00000 н 0000019187 00000 н 0000019380 00000 н 0000019582 00000 н 0000031776 00000 н 0000032090 00000 н 0000032340 00000 н 0000032585 00000 н 0000032791 00000 н 0000033452 00000 н 0000033637 00000 н 0000033707 00000 н 0000035132 00000 н 0000035342 00000 н 0000035596 00000 н 0000035666 00000 н 0000039960 00000 н 0000040166 00000 н 0000040577 00000 н 0000041526 00000 н 0000041736 00000 н 0000041794 00000 н 0000042091 00000 н 0000042154 00000 н 0000042217 00000 н 0000042275 00000 н 0000042477 00000 н 0000042547 00000 н 0000047326 00000 н 0000047532 00000 н 0000047590 00000 н 0000047639 00000 н 0000048295 00000 н 0000048500 00000 н 0000048558 00000 н 0000048607 00000 н 0000048677 00000 н 0000049601 00000 н 0000049671 00000 н 0000053528 00000 н 0000053743 00000 н 0000054172 00000 н 0000054242 00000 н 0000054444 00000 н 0000054617 00000 н 0000054797 00000 н 0000054855 00000 н 0000055097 00000 н 0000085655 00000 н 0000086023 00000 н 0000103780 00000 н 0000104145 00000 н 0000122295 00000 н 0000122664 00000 н 0000171119 00000 н 0000171483 00000 н 0000173999 00000 н 0000179353 00000 н 0000184043 00000 н 0000186068 00000 н 0000002536 00000 н трейлер ]/предыдущая 1567344>> startxref 0 %%EOF 260 0 объект >поток ч, YLWό1 = ^ e «C-) IB ژ6IlTH$`l !d#aihX6hQ>ETC+/UC{*$9Wwf{

Висячие конструкции крыши создают элегантные пролеты

Водный центр Грандвью-Хайтс в Суррее, Британская Колумбия, Канада от HCMA Архитектура + Дизайн

Прочный и легкий лист. Неудивительно, что конструктивный элемент, подвергающийся осевой нагрузке, более эффективен, чем эквивалентный компонент, подвергающийся изгибающему напряжению.Это можно легко оценить, изучив распределение напряжений в поперечном сечении, на которое действует осевая сила и момент соответственно. Как видно на рис. 1, напряжение при осевой нагрузке распределяется равномерно, что позволяет полностью использовать пропускную способность поперечного сечения. Однако в поперечном сечении под напряжением изгиба напряжение имеет линейное распределение. Это означает, что полная мощность материала может быть достигнута только в наружных волокнах поперечного сечения, в то время как центральная часть поперечного сечения остается недоиспользованной.

В обычных подвесных конструкциях основные несущие функции выполняются тросами или тросами. Они не способны воспринимать момент и поэтому передают нагрузки только за счет растягивающих напряжений в основной несущей конструкции. Кроме того, проводам и кабелям не хватает жесткости на изгиб, а это означает, что единственным способом, которым эти конструкции могут нести нагрузку, является изменение их первоначальной формы. Во многих случаях такое изменение формы может быть проблематичным, особенно для кровельных конструкций, подверженных несимметричным нагрузкам, таким как неравномерная снеговая нагрузка.В такой ситуации гибкая подвесная конструкция, скорее всего, подвергнется недопустимо большим деформациям. Чувствительность к неустойчивости, вызванной ветром, т. е. колебаниям ветра, создаваемым порывами ветра или периодическому срыву вихрей, также является распространенной проблемой в гибких подвесных конструкциях, см. рис. 2.

Тем не менее, существует ряд методов повышения жесткости висячих кровельных конструкций и, таким образом, снижения риска больших деформаций и неустойчивости, вызванной ветром. Они показаны на рисунке 3.

Висячие кровельные конструкции, в которых в качестве несущего конструкционного материала используется древесина, обычно проектируются в соответствии с принципом б) на рисунке 3. Этот тип несущей системы иногда называют «напряженной лентой», которая в принципе представляет собой трос. конструкция с незначительной жесткостью на изгиб. Эти конструкции крыши традиционно имеют форму параболы второй степени или иногда контактной сети (эти геометрические кривые очень мало отличаются, особенно при небольшой степени провисания).Соотношение между провесом и пролетом в напряжённой ленточной конструкции обычно принимают на уровне 0,10–0,12, что несколько выше, чем у обычных висячих мостов. При нагрузках, действующих вниз, будь то постоянные нагрузки или снег, натяжная лента работает более или менее как обычная тросовая конструкция, где большая часть нагрузки воспринимается за счет растяжения, а гораздо меньшая часть нагрузки воспринимается за счет изгиба. . Присущая напряженным ленточным конструкциям жесткость на изгиб оказывает благотворное влияние на снижение как деформаций при несимметричных нагрузках, так и, в определенной степени, риска неустойчивости, вызванной ветром.В случае восходящих нагрузок, таких как всасывание ветра, крыша действует как перевернутая арка. В этом случае нагрузка воспринимается в основном за счет сжатия конструкции крыши, поэтому важно учитывать риск потери устойчивости.

Древесина

идеальна для ленточных конструкций, так как материал обладает выдающимися прочностными характеристиками, особенно удельной прочностью, т.е. отношением прочности к весу. Недостатком, с другой стороны, является то, что подвесные конструкции часто подвергаются значительным растягивающим напряжениям, а это означает, что выбор подходящих деревянных соединений может быть сложной задачей.

Текст Роберто Крочетти

Различные типы крыш — Berry Lodge

Здесь, в Berry Lodge, мы регулярно проводим График отчетов о состоянии прилегающей собственности владельца. Одной из основных областей, которую мы проверяем, является состояние конструкций крыши, покрывающих чердаки, а также задние или боковые пристройки.

Крыши являются фундаментальным элементом структуры собственности. Естественно, вы заметите, что есть две распространенные формы крыш: скатные крыши и плоские крыши.

Скатные крыши

Скатные крыши являются наиболее распространенной формой конструкции крыш в современных и старинных домах.

Было обнаружено, что крыши до 1960-х годов строились плотниками, поскольку они также вырезали и крепили бревна, которые использовались для формирования конструкции самих крыш. Однако со временем это изменилось, и теперь вы обнаружите, что обычный строитель достаточно компетентен, чтобы построить конструкцию скатной крыши.

Крыши современных домов часто сооружаются с использованием предварительно изготовленных стропильных ферм.Стропильные фермы представляют собой отдельные деревянные компоненты, используемые для обеспечения эффективной и устойчивой конструкции крыши. Они также обеспечивают быстрое строительство, сокращают трудозатраты и затраты на месте и, что наиболее важно, универсальны и обеспечивают гибкость, поскольку они, как правило, подходят для широкого спектра кровельных покрытий.

Прогоны крыши

Крыши из прогонов и сборные крыши — это две распространенные формы кровельных конструкций. Крыши из прогонов чаще используются в качестве конструкции крыши в викторианских и эдвардианских домах. Этот тип крыши состоит из горизонтальной балки (прогона), проходящей между концами Гальбе на скате крыши.

Вы обнаружите, что прогоны размещаются непосредственно между коньковой балкой в ​​верхней части крыши и карнизом. Ниже я прикрепил изображение, иллюстрирующее конструкцию крыши Purlin.

Преимущество конструкции крыши Purlin заключается в том, что они обеспечивают достаточную поддержку нагрузок от настила крыши, которые затем поддерживаются стропилами или стальными балками.

Сборные крыши

В отличие от крыш Purlin, сборные крыши часто используются в зданиях, построенных после 1960-х годов.Как было показано ранее в начале этого блога, сборные крыши состоят из кровельных ферм. Затем они изготавливаются заранее, чтобы достичь требуемого дизайна, соответствующего конструкции здания.

Легко сказать, что это наиболее эффективная форма конструкции крыши, которая может стать более универсальной для удовлетворения определенных требований, например (конструкция крыши и структурные конструкции).

Ферма крыши представляет собой деревянную конструкцию, предназначенную для перекрытия проема над помещением в мансардном помещении.Это также материал, используемый для обеспечения структурной поддержки пространства крыши. Каждая ферма крыши соединяет стойки, стропила и балки по W-образной схеме, чтобы обеспечить длительную устойчивость конструкции.

Сборные крыши обладают такими преимуществами, как экономичность по сравнению с другими конструкциями крыш, малый вес и простота монтажа на месте. Поэтому очевидно, почему такая конструкция крыши предпочтительнее в современном строительстве.

Плоские крыши

Вообще говоря, плоская крыша — это крыша, которая либо полностью плоская, либо имеет небольшой уклон, обычно равный 10 градусам при наклоне вниз.Цель небольшого уклона крыши состоит в том, чтобы позволить дождевой воде проходить к окружающим водосточным желобам, расположенным спереди, сзади или сбоку здания.

Плоские крыши изначально применялись в обычных постройках Великобритании после Второй мировой войны как более дешевый способ восстановления конструкций и строительства новых объектов. Однако, поскольку плоские крыши дешевле, им часто может не хватать долговечности из-за того, что очень часто можно увидеть низкое качество изготовления в сочетании с отсутствием качества кровельных покрытий и конструкций.

Поэтому важно, чтобы любая конструкция плоской крыши была построена с осторожностью, точностью и качеством, чтобы получить долговечную крышу.

Недавно я посетил объект, где владелец здания объяснил, что его боковая пристройка ранее обвалилась из-за отсутствия мастерства при строительстве крыши и некачественного войлочного покрытия, используемого в качестве кровельного покрытия. К счастью, крыша теперь была изменена. Владелец решил заменить кровельное покрытие сверхпрочной системой крыши из стекловолокна, которая больше подходит для небольших и средних кровельных конструкций.

По сравнению с скатной крышей, плоские крыши имеют дополнительную ценность благодаря своей компактной и эффективной конструкции и все более идеально подходят для небольших конструкций, таких как слуховые окна, передние, боковые и задние пристройки и гаражи. Плоская крыша обычно состоит из следующих материалов (они могут меняться в зависимости от стоимости и дизайна).

Несущие конструкции

Позволяет передавать вес с крыши и других окружающих нагрузок на несущие стены.Это необходимо для прочной и надежной конструкции.

Потолочные балки и гипсокартон

Для поддержки кровельной конструкции и закрытия открытого пространства между жилым помещением и самой крышей.

Кровельный настил

Это в конечном итоге обеспечивает основу или основу, так сказать, для теплоизоляции и водонепроницаемой мембраны, которая будет размещена непосредственно над ней.

Пароизоляционный слой

Название говорит само за себя, оно используется для снижения риска или контроля количества конденсата, образующегося в помещении.

Водонепроницаемая мембрана

Используется для предотвращения попадания воды на конструкцию крыши и внутреннюю конструкцию.

В дополнение к вышеперечисленным компонентам, из которых состоит конструкция крыши, вам потребуется разместить одно из следующих кровельных покрытий.

Битумный войлок

Считающийся наиболее экономичным видом кровельного покрытия, битумный войлок эффективен и может использоваться на всех типах крыш, включая деревянные, металлические и бетонные настилы.

Асфальтовая крыша

Асфальтовая мастика во многих случаях может прослужить до 50 лет, что свидетельствует о ее долговечности. Асфальтовая мастика считается одним из лучших видов гидроизоляции. Однако воздействие термического тепла может вызвать деформацию крыши, поэтому такие крыши не так часто используются в более жарком климате.

В конечном счете, при рассмотрении типа конструкции крыши мы рекомендуем вам учитывать, проводите ли вы работы на коммерческой или жилой недвижимости, ваш бюджет, является ли ваша конструкция крыши огромной частью вашего дизайна, посмотрите на тип собственности над чем вы работаете, планируете и самое главное, что соответствует строительным нормам.

Деревянная крыша

и их Оценка

Эд Мортон

  Пример крыши с прогонами в аббатстве Лакок: в этом случае стропила соединены с фермами двумя парами прогонов и стеновой пластиной, а фермы связаны на уровне карниза и его средней точки. (Фото: Джонатан Тейлор, с любезного разрешения Национального фонда)

Конструкция крыши предназначена, прежде всего, для поддержки кровельных покрытий из шифера, черепицы или соломы, которые защищают здание от дождя, снега и ветра.Кроме того, пространство внутри может быть предназначено для размещения здания, либо по оригинальному проекту или часто через более позднюю адаптацию.

При оценке конструкции крыши важно сначала осмотреть здание как внутри, так и снаружи, чтобы лучше понять его планировку, конструктивную форму, вероятные этапы его строительства и его общее состояние. Он также обеспечивает начальную понимание любых существующих рисков для здоровья и безопасности, которые могут повлиять на оценку или ограничить ее.В частности, для внутренней отделки крыш. с полом/потолком необходимо определить, безопасно ли ходить по нему или изоляция на этом уровне делает это невозможным.

Часто бывает полезно начертить план крыши, чтобы разделить ее на отсеки, где это необходимо, и произвести поперечное сечение. помечены именами различных элементов, которые затем можно использовать при подробном осмотре. Это упражнение также выделите основные и очевидные места структурных дефектов, таких как прогибы, выпуклости или, возможно, провалы, а также наиболее уязвимые области, в основном там, где с большей вероятностью может скапливаться вода, такие как желоба, устои и ендовы.В то время как крыша является целью для детального осмотра, стены или конструкции, которые ее поддерживают, также должны быть проверены, поскольку они могли быть затронуты характеристиками крыши или, альтернативно, могли повлиять на крышу из-за осадки или других дефектов. Этот первоначальный осмотр поможет определить объем детального обследования.


Пример стропильной крыши с венцовыми стойками: каждая пара стропил обхватывается венцом и раскрепляется, но нет прогонов.Анкерные балки обеспечивают основное поперечное ограничение на уровне карниза и поддерживаются в средней точке коронными стойками, чтобы предотвратить их провисание. (Все фотографии: Эд Мортон, Партнерство Мортона, если не указано иное.)

Переходя к более детальной оценке, во-первых, полезно попытаться установить, как работает конструкция, задав такие вопросы, как «как нагрузки, приложенные к крыше, передаются на стены или конструкцию под ней?» Ориентация крыши может быть проверена по отношению к преобладающим направлениям погоды, а форму можно проверить, наблюдая, заканчивается ли крыша фронтонами, вальмами, полувальмами с фронтонами или устоями ендов с примыкающими крышами.

В конструктивном отношении важно понимать, что скатные крыши, как правило, стремятся выступать на уровне карниза из-за веса, прикладываемого через кровельные покрытия, отделку и накладываемые или временные нагрузки, такие как снег и ветер. Развиваемая тяга должна быть ограниченным, причем наиболее эффективной формой является введение связей (деревянных или стальных) на уровне карниза по всему зданию. Связи могут располагаться на каждой стропиле или, за счет использования ферм, через определенные промежутки времени. Тем не менее, архитектурный проект может потребовать ситуацию без связей, например ферму крыши с молотковыми балками, или обеспечить увеличенную высоту для мансардного этажа, или чтобы нижний этаж имел приподнятую связь или воротник.

В результате, исторические крыши бывают самых разных форм и стилей, а также различных типов древесины. Крыши с широким скатом можно разделить на две категории: прогонные крыши и стропильные крыши. В первом случае фермы поддерживают прогоны (горизонтальные балки), которые, в свою очередь, поддерживают общие стропила. В стропильных крышах нет прогонов, и именно обычные стропила являются основным конструктивным элементом, образуя регулярную структуру элементов в относительно близких центрах. Прогонная крыша будет направлять более высокие нагрузки в опорных точках фермы на конструкцию ниже, тогда как стропильная крыша обычно более равномерно распределяет нагрузку по линии стены.

Скатная крыша, выступающая на уровне карниза.

В некоторых случаях боковое ограничение в самой конструкции крыши может отсутствовать. Достаточное сдерживание может быть обеспечено толстыми каменными стенами или стенами с контрфорсом, или внутренние конструкции, такие как стены и стойки, могут поддерживать крышу выше, что значительно снижает потребность в сдерживании. Конечно, есть и исторические примеры плоских крыш, часто покрытых свинцом.Хотя эти кровельные конструкции могут столкнуться с теми же проблемами, что и скатные крыши, необходимость в боковом креплении маловероятна.

Пример специальных бревен, добавленных со временем для улучшения крыши.

При более подробном рассмотрении оценка крыши должна включать проверку стропил на наличие прогибов, трещин или трещин и участки разложения либо из-за проникновения воды, либо из-за нападения жуков-древоточцев, либо из-за сочетания того и другого, либо в результате использования подержанных бревен, которые могли быть ослаблены старыми пазами или чем-то подобным. На многих средневековых крышах обычные стропила уложены так, что их ширина превышает глубину. Конструктивно это не так эффективно, и часто мы обнаруживаем, что стропила довольно сильно прогибаются. Если прогиб существует, то раскрепление (или выравнивание) могло быть выполнено как часть повторной кровли, чтобы обеспечить достаточную плоскость для крепления обрешетки и наложения покрытий. Конечно, такая отделка, как сланец, менее терпима к значительным неровностям, чем обычная глиняная плитка ручной работы.


Деталь карниза средневековой стропильной крыши с внутренними и внешними стенными стойками: основание стропила слегка приподнято, оставляя верхнюю часть тесаной стойки свободно перемещаться наружу по мере расширения крыши.

Внешне, если крыша имеет достаточно хорошие линии по коньку и не имеет существенных прогибов в плоскости, но такие деформации обнаружены внутри, можно с уверенностью сказать, что кровля существенно не сдвинулась с момента последнего перекрытия . Иногда крыша может казаться поврежденной из-за регулярных волнистостей, но это может быть недостаточный размер или дефектные кровельные рейки, а сама конструкция не повреждена. Таким образом, значительные смещения крыши или опорной конструкции могут выглядеть тревожными, но они могут не требовать каких-либо ремонтных работ, если они находятся в равновесии и не имеют поступательного движения.

Чтобы приспособиться к перемещению, указанному на схеме выше, эти стропила были обрезаны в верхней части столба из тесаного дерева, что могло привести к обрушению.

Наряду с общей конструкцией необходимо проверить другие основные элементы конструкции на наличие дефектов и прогибов, включая прогоны, фермы и анкерные балки. Доказательства движения включают раскрытие суставов, вышедшие из строя шипы или штифты. Проверить зазоры в местах соединения прогонов со стропилами, фермами и фронтонами, а также в местах соединения стропил и ферм со стеновыми пластинами. В частности, стяжные балки пролет между противоположными карнизными пластинами необходимо проверить на открывание.

Помимо исходной структуры важно попытаться выявить изменения. К прогонам часто могут быть добавлены распорки из опорных точек внизу или действительно между противоположными прогонами и вырезаны с помощью соединения «птичья пасть». Иногда стропильные фермы и связи обрезают, чтобы лучше использовать здание для жилья, а в других местах вы можете найти довольно беспорядочное расположение бревен, которые были добавлены в разное время.

Обычная форма средневековой крыши, особенно часто встречающаяся в церквях, спроектирована таким образом, что стропила доходят до внешней пластины карниза, а внутренняя пластина карниза поддерживает столб из тесаного дерева (короткий вертикальный брус, поднимающийся к нижней стороне стропила) и образует небольшая треугольная пустота на уровне карниза, закрепленная стяжками по правильным центрам.Опять же, могут быть варианты, например, отсутствие стеновых пластин, при этом каждое стропило имеет затяжку, которая поддерживает его ногу и стойку. При упомянутом выше прогибе, происходящем в этой ситуации, стойки могут стать точкой опоры, а в крайних случаях подошва стропила отрывается от карнизной пластины. В сердцевине стены может образоваться пустота, а иногда столбы могут наклоняться назад под углом. Часто ремонт будет стараться привязать стропильную ногу к внутренней пластине карниза или правильно триангулировать соединение, чтобы помочь противостоять этому действию, с соответствующими упаковка для обеспечения поддержки пластины.

РАЗЛОЖЕНИЕ ДРЕВЕСИНЫ

Крепление к существующим стропилам. Для исследования состояния древесины можно использовать микродрель: изменение скорости, с которой 2-миллиметровое сверло проникает в древесину, дает надежное представление о глубине и степени гниения. (Фото: Hutton + Rostron Environmental Investigations Limited)

В общих чертах и ​​до середины 18 века древесина, скорее всего, была дубовой, тогда как после этой даты гораздо чаще встречаются хвойные породы (сосна обыкновенная или балтийская). Тем не менее, всегда есть варианты, включая использование вяза, а иногда и черного тополя и других местных лиственных пород. Древесина из Северной Америки не импортировалась до 19 века. Конечно, разные породы дерева имеют разные структурные характеристики и разную устойчивость к гниению или нападению жуков.

Полезные инструменты для осмотра конструкции деревянной крыши включают в себя блокноты, фонари, камеру, рулетку, считыватель содержания влаги и зонд для проверки скрытого распада.Это может быть шпатель, перочинный нож или отвертка. Конечно, в зависимости от значения здания или конкретных элементов может потребоваться специальное оборудование для исследований. Особенно полезной может быть микродрель, которая измеряет и регистрирует плотность древесины, выявляя таким образом области скрытой гнили. Поскольку используется только сверло диаметром 2 мм, повреждения минимальны. Ручная дрель также может использоваться почти таким же образом, но зависит от опыта и навыков пользователя, чтобы оценить ее продвижение по древесине, чтобы различать здоровые и гнилые участки.

Что касается нападения жуков, общий подход заключается в том, чтобы попытаться обеспечить низкий уровень содержания влаги в древесине (ниже 15 процентов), в этом случае жуки не будут размножаться, а древесина не потребует обработки.

Стропильная нога с напарным брусом. Косынка для ремонта анкерной балки со скрытым креплением.

РЕМОНТ И ИЗМЕНЕНИЯ

При обнаружении структурных дефектов и необходимости ремонта или в случае, когда предлагаемые изменения повлияют на характеристики существующей крыши, необходимо тщательное рассмотрение для определения наиболее подходящей методологии и философии работ.На это влияет важность затронутой ткани, возможность строительства, стоимость и мнение установленного законом органа власти в случае памятника архитектуры.

Для разложившегося члена есть два основных варианта: либо зашкурить новую секцию и соответствующим образом соединить ее, либо применить дополнительные члены. Они могут быть из дерева или, возможно, из стали. В первом случае ремонтная древесина может быть тщательно детализирована для работы с существующей, или, в качестве альтернативы, ремонт может быть сделан очевидным, например, ремонт планки или усиленных стропильных ног, поэтому ясно, что это ремонт, часто называемый «честный подход».


Стальные пластины для усиления стропил укладываются на обратную сторону стропил и крепятся болтами.

При наклонных стропилах это можно улучшить, установив конструкционные обрешетки. Это новые бревна, часто дубовые для прочности, прочерченные по изогнутой форме, а затем прикрученные к верхней части существующих в близких центрах. Хотя это довольно значительные работы по переделке, они значительно улучшают конструктивные возможности стропил.Другой вариант — установить соседнюю древесину рядом и закрепить болтами, но это может быть нецелесообразно, если стропила открыты. Однако, если подошва стропила сгнила, короткая партнерская древесина вполне может быть невидимой и бесспорной.

Для наклонного прогона можно добавить дополнительные распорки из несущей конструкции внизу или между противоположными прогонами, но это может повлиять на использование пространства или вообще невозможно. Член партнера рядом может быть возможен, но визуально возможно, это не привлекательно, или стальную пластину можно было бы провести по задней части стропил, а затем соединить, создавая действие диафрагмы.

Если анкерная балка или главный конец стропила сгнили, можно вырезать прорезь и вставить в элемент стальную пластину, известную как планка, чтобы заменить функцию пораженного участка. Для его установки, вероятно, потребуются полный доступ и временные работы, при этом болты должны быть установлены как через древесину, так и через ремонтную пластину, чтобы они действовали составно, с утопленными и гранулированными болтами, если это необходимо.

Стальная планка для ремонта конца балки крыши Конец стропильной балки с гнилым спилом прочь, готово к установке пластины перекладины проиллюстрировано слева.

Там, где использование планок невозможно, можно использовать стальные пластины, швеллеры или уголки для крепления дефектных элементов. Этот возможно, лучше подходит для элементов, которые скрыты в пустотах пола или подобных местах, хотя там, где они видны, визуальное воздействие может быть уменьшено за счет использования специально изготовленных стальных конструкций.

В некоторых ситуациях требуется комбинированный подход как из новой древесины, так и из стали. Требуется осторожность, когда зеленый дуб используется в качестве дубильные кислоты в сырой древесине могут вызвать коррозию мягкой стали, поэтому необходимо использовать нержавеющую сталь.Это относится наравне с креплениями с ремонтом из зеленого дуба.

Очень редко крыша находится в таком состоянии, что требуется более серьезное вмешательство. Один пример это была церковная средневековая крыша стропильной формы с двойной карнизной пластиной, где прогиб стропил был примерно 300 мм (12 дюймов). Чтобы уменьшить этот эффект, были применены слои обжиговых бревен, но стропильная нога должна была приподняться на значительное расстояние от стеновой плиты, до точки, где они были срезаны над столбом из тесаного дерева, оставив основную крышу в состоянии слабого равновесия и крайне уязвим для коллапса.

Стропила с 12-дюймовыми обжигами.

Здесь был использован вариант вставки новых стропильных ферм между существующими для поддержки кровельного покрытия, и, следовательно, также возложенная нагрузка от ветра и снега. Существующая структура была сохранена, и к ней была применена внутренняя отделка (токарная обработка и штукатурка). Несмотря на значительное вмешательство, он сохранил всю историческую ткань и был явно обратимым, поскольку добавленные стропила фермы можно было снять позже, если потребуется.

В заключение, при оценке исторических крыш необходимо обеспечить четкое понимание значения, формы и геометрии, состояния и дефектов. Это позволит разработать четкую методологию и философию работ, которые необходимо выполнить.

Сила натяжных конструкций крыш для ваших удобств на крыше – натяжные конструкции

По мере того, как города становятся все более многолюдными, а широкие виды продолжают повышать стоимость недвижимости, крыши играют все более важную роль в современных архитектурных проектах.В зависимости от основных целей проекта, патио на крыше все чаще рассматриваются как решение для городских тенденций жизни на открытом воздухе, а фасад 5 th часто рассматривается как возможность включить более пассивные решения для охлаждения. Натяжные кровельные конструкции и другие типы архитектуры с натяжными мембранами позволяют архитекторам, подрядчикам и владельцам недвижимости исследовать новые идеи для решения сегодняшних задач.

Реагирование на тенденции на открытом воздухе – Институт рака Энджи Фаулер

«Сад Энджи», расположенный на вершине онкологического института Энджи Фаулер для подростков и молодых людей при университетских больницах Rainbow Babies & Children’s Hospital, является прекрасным примером того, как учреждение в центре города превратило крышу в функциональное (и лечебное) пространство. Расположенное в Кливленде, штат Огайо, это пространство было разработано, чтобы максимизировать вдохновение и надежду с помощью множества ландшафтных и архитектурных особенностей.

Чтобы обеспечить необходимую защиту от тени, команда Tension Structures разработала три модульные натяжные конструкции крыши Sequoia. Навесы из стекловолокна с покрытием из ПТФЭ обеспечивают превосходное светопропускание и имеют ожидаемый срок службы более 40 лет, предоставляя пациентам и посетителям безопасное и комфортное место, где они могут насладиться свежим воздухом во время посещения больницы.

Решение экологических проблем — собственность кондоминиума

В центре Вашингтона, округ Колумбия, новый проект здания кондоминиума искал решение для своих общих целей энергоэффективности и функциональности для своего 10 -го -этажного патио на крыше.

Здание работало над сертификацией LEED Серебряного уровня Советом по экологическому строительству США. Команда Tension Structures спроектировала, спроектировала, изготовила и установила натяжную конструкцию крыши, обладающую двумя особыми экологически чистыми качествами.

  • Во-первых, выбранная тканевая мембрана из ПВХ на 100 % пригодна для вторичной переработки.
  • Во-вторых, с коэффициентом отражения солнечного света 78 % мембрана помогла уменьшить «эффект теплового острова» в городе, а также блокировала тепловые УФ-лучи.

Результатом стало значительное снижение потребности здания в кондиционировании воздуха в жаркие летние месяцы.

Подходят ли натяжные конструкции крыши для вашего следующего проекта?

В подразделении натяжных конструкций компании Eide Industries мы специализируемся на проектировании, проектировании, производстве и монтаже структурно-сложных и творчески сложных коммерческих, государственных и прототипных проектов.Мы предоставляем экспертные знания и поддержку архитекторам, ландшафтным дизайнерам, генеральным подрядчикам и владельцам недвижимости в разработке собственных идей проектов натяжных мембран и строительстве культовых сооружений.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
