Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.

Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.

Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.

2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.

Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.

Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.

При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.

Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.

Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.

3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).

Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.

Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.

Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.

Обратите внимание

Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.

4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.

Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).

При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.

5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).

Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.

Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.

Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.

Мои работы

Монтаж гибкой черепицы в Видном

Монтаж водостока в Москве

Кровля с нуля в деревне Обухово

Реконструкция фасада и кровли

Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

• наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.
• висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.

Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.

Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Дополнительные материалы по теме

Контробрешетка крыши

Подробнее

Утепление и отделка мансардных окон

Подробнее

Ремонт кровли зимой

Подробнее

Добавить комментарий

Крыши (виды и конструкции крыш, устройство обрешетки и кровли).

Крыша является верхним (завер­шающим) конструктивным элементом здания и защищает его от внешних атмосферных воздействий. Она продлевает срок службы здания и определяет его архитектурный вид. Крыши имеют различ­ную форму, которая зависит от назначения, размеров и конфигурации здания.

Рис.1. Формы крыш: а- односкатная, б-двухскатная, в- двухскатная с вальмовыми скосами, г- двухскатная с полувальмовыми скосами, д- четырехскатная или вальмовая, е- пирамидальная, ж — мансардная, з- шатерная, и- купольная, к- шедовая, л- башенная

рис. 2. Части крыши: а- вид сверху (план), б — вид сбоку, в — слуховое окно; 1 — конек; 2 — ребро; 3 — капельник; 4 — разжелобок; 5 — скат; 6 — пролет; 7 — подъем; 8 — ширина ската

Широко применяют скатные крыши, имеющие наклонные поверхности (скаты), которые служат для удаления воды (рис. 1) Такие крыши могут иметь уклон от 30 до 60°.

Скатные крыши могут включать следующие элементы (рис. 2): скаты — наклонные поверхности, свесы (капельники) —нижние части скатов, вальмы — наклонные треугольные поперечные (торцовые) скаты, конек — верхнее горизонтальное пересечение ска­тов, ребро — верхнее наклонное пересечение скатов, разжелобок (ендо­ва) —

Крыша любой формы и конструкции состоит из несущих и ограж­дающих элементов. К несущим относят стропила, скатные балки, фермы, рамы, архи и др.

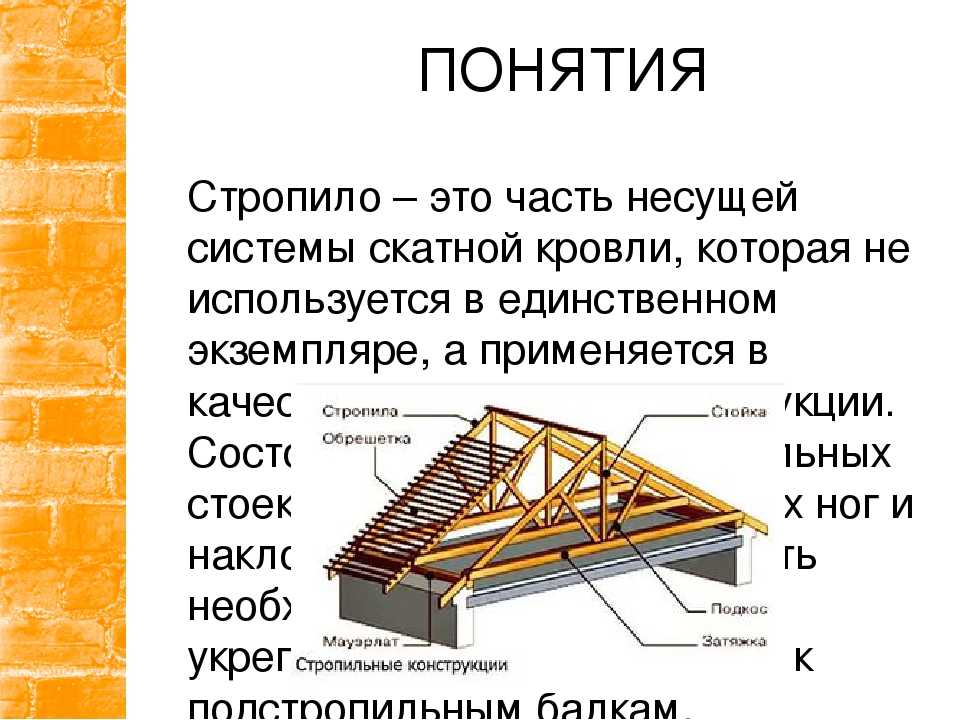

В качестве несущих элементов скатных крыш часто применяют стропильные системы.

Висячие стропила представляют собой систему элементов, со­единяемых врубками, болтами, хомутами и гвоздями. Они состоят из двух наклонных стропильных ног, которые сверху сопрягают между собой, а снизу — горизонтальной затяжкой, воспринимающей распор стропильных ног. Для повышения жесткости системы при больших пролетах устанавливают ригели, стойки (бабки) и подкосы.

Рис.3. Схемы устройства стропил: а- наслонных двухскатных, б- наслонных односкатных, в- висячих двухскатных, 1 – подстропильный брус (мауэрлат), 2- прогон, 3- стойка, 4- стропильная нога, 5- подкос, 6- ригель, 7- скоба, 8- стяжной хомут, 9- затяжка, 10- опорный узел, 11- коньковый узел, I, II – узлы соединения деталей стропил, г- наслонные дощатые стропила в каменном здании (для рис.г-з:1- стропильные ноги, 2- мауэрлат, 3- подкос, 4- лежень, 5- стойка, 6- коньковый прогон, 7- обрешетка, 8- кобылка, 9- болт, 10- проволочная скрутка (стяжка), 11- скоба, 12- чердачное перекрытие) , д- сопряжение стропильных ног в коньке, е- опирание подкосов и стойки на лежень, ж- закрепление концов стропильных ног, з- сопряжение подкоса со стропильной ногой.

Компания

Roof Structures, Inc. стремится предоставить своим клиентам превосходную стоимость. Являясь строительным ресурсом с полным спектром услуг, Roof Structures, Inc. гордится тем, что является экспертом в области структурного каркаса, строя прочные отношения со своими клиентами.

Общая квалификация компании

Компания Roof Structures, Inc. (RSI), основанная в 1966 году, является одной из старейших и наиболее уважаемых компаний по монтажу крыш и перекрытий в Калифорнии. Мы гордимся тем, что построили одни из самых больших деревянных и стальных балочных конструкционных панельных кровельных систем на Западном побережье. Наша компания является полностью застрахованным подрядчиком, имеющим лицензию в Калифорнии, Неваде и Орегоне.

Над каждым проектом RSI работает с непоколебимым стремлением поднять планку производительности, обслуживания и качества. Наша конечная цель – своевременно и в рамках бюджета удовлетворять потребности наших клиентов и превосходить их. От начала до завершения и далее вы можете положиться на всю нашу команду профессионалов — президента, менеджеров проектов, бригады и администраторов — они будут вежливы, отзывчивы и надежны.

Мы верим в лидерство на собственном примере. Брэд Холмгрен, действующий президент и сотрудник с 19 лет.76, прививает четыре ключевые ценности каждому члену нашей команды: лояльность, честность, приверженность клиентам и личностный рост.

Чтобы превзойти ожидания наших клиентов, мы накопили опыт в нескольких разнообразных и уникальных проектах. Например, в дополнение ко многим большим панельным крышам, которые мы построили, некоторые из которых превышают размер 10 футбольных полей, мы построили аэродинамические трубы, предназначенные для испытаний велосипедов, а также установили звукоизоляцию с использованием эластичных тканей для флагманской студии Dolby. Мы гордимся нашим разнообразием и готовностью принять сложную, инновационную работу.

Склеивание

Гарантийная компания Северной Америки продолжает быть поручителем для Roof Structures, Inc.

Приверженность безопасности

Roof Structures, Inc. гордится своим стремлением к безопасности. Основные моменты этого обязательства иллюстрируются, в частности, следующим:

• Получатель награды Ассоциации работодателей в строительстве (CEA) за выдающиеся достижения в области безопасности в течение последних восьми лет подряд.
• Коэффициент изменения опыта оплаты труда значительно ниже среднего по отрасли за 10+ лет:
  • Ex Mod 2019 – 85%
  • Ex Mod 2018 – 92%
  • Ex Mod 2017 – 79%
• Действует успешная программа поощрения Safety Bonus, которая вознаграждает мастеров и их бригады денежными премиями на основе каждых 5000 часов, отработанных без травм.
• Имея в среднем более 20 лет работы в кровельных конструкциях, наши мастера прошли обучение OSHA и понимают важность соблюдения требований безопасности.

РУКОВОДЯЩАЯ КОМАНДА

Офисные сотрудники Roof Structure — это команда преданных профессионалов, которые работают в Roof Structures в среднем более 18 лет.

Брэд Холмгрен, президент
Будучи настоящим экспертом и новатором, Брэд провел большую часть своей жизни, занимаясь всеми аспектами деревянных и стальных конструкций. Будучи сыном одного из первых основателей Roof Structures, Inc., Брэд имеет более чем 40-летний опыт работы в отрасли каркасных крыш. Его практический подход свидетельствует о стремлении к совершенству.

Ричард Холмгрен, вице-президент по операциям
Получив диплом по бизнесу в Государственном университете Сан-Диего, Ричард Холмгрен в 2003 году стал одним из основных сотрудников RSI. Как вице-президент по операциям Ричард следит за каждой деталью каждого проекта RSI. От планирования и оценки до устранения неполадок и успешного выполнения Ричард наблюдает за всеми строительными работами на местах, чтобы обеспечить успешное выполнение каждого проекта.

Робин Максвелл, финансовый директор/контролер
Получив степень бухгалтера в Университете Санта-Клары, Робин Максвелл присоединился к RSI в 2007 году. Как бухгалтер с более чем 20-летним профессиональным опытом как в сфере государственного бухгалтерского учета, так и в частном секторе, Робин курирует все аспекты финансового состояния и отчетности кровельных конструкций.

ССЫЛКИ

Devcon Construction
690 Гибралтер Драйв
Милпитас, Калифорния 95035
(408) 942-8200

Landmark Builders, Inc.
352 Piercy Road
San Jose, CA 95138
(408) 779-9888

McLarney Construction
355 S. Daniel Way
88888158

Novo Construction
1460 O’Brien Drive
Menlo Park, CA 94025
(650) 701-1500

Swinerton Builders
26. (408) 567-9755

В.Л. Butler Construction
204 Franklin Street
Redwood City, CA 94063
(650) 361-1270

XL Construction
851 Buckeye Court
MILPITAS, CA 95035
(408) 240-6000

00 | Жилищное строительство

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Тернером Тимбером)

Крыши (открывается в новой вкладке) — это одна из быстро меняющихся областей жилищного строительства. В викторианские и эдвардианские времена был действительно только один способ построить крышу, и он до сих пор широко используется. Но с тех пор мы видели введение многих других вариантов.

У всех есть свои сторонники, и у всех есть свои плюсы и минусы.

Традиционная или срезная крыша

Традиционный вариант имеет крутой уклон, редко менее 35°. Это отражает требования к защите от атмосферных воздействий старых кровельных материалов, таких как солома и черепица.

• Готовая конструкция легко адаптируется. Мало того, что объем достаточно велик, чтобы превратить его в жилое пространство, так еще и конструкцию можно легко изменить

Минусы:

• Строительство крыш является одним из наиболее сложных аспектов столярных работ на строительной площадке и требует высокой квалификации. Поскольку бревна вырезаются на месте и монтируются по одному, это относительно медленно и относительно дорого

Плоские крыши

Нет ничего технически сложного в строительстве плоских крыш , которые, кстати, никогда не бывают плоскими, а всегда строятся так, чтобы не скапливалась дождевая вода.

Но только в 19В 50-х годах дешевые и надежные материалы для покрытия этих конструкций стали широко доступны, и это положило начало буму пристроек с плоскими крышами по всей стране.

В этом проекте Strom Architects плоская крыша подчеркивает простые минималистские линии одноэтажного дома (Изображение предоставлено Мартином Гарднером) также популярны зеленые плоские крыши с использованием очитков, трав и мхов

Минусы:

• В то время как модернистские дома с плоской крышей становятся все более популярными, кровельное покрытие часто выполняется из дорогого металла.

Фермовые крыши

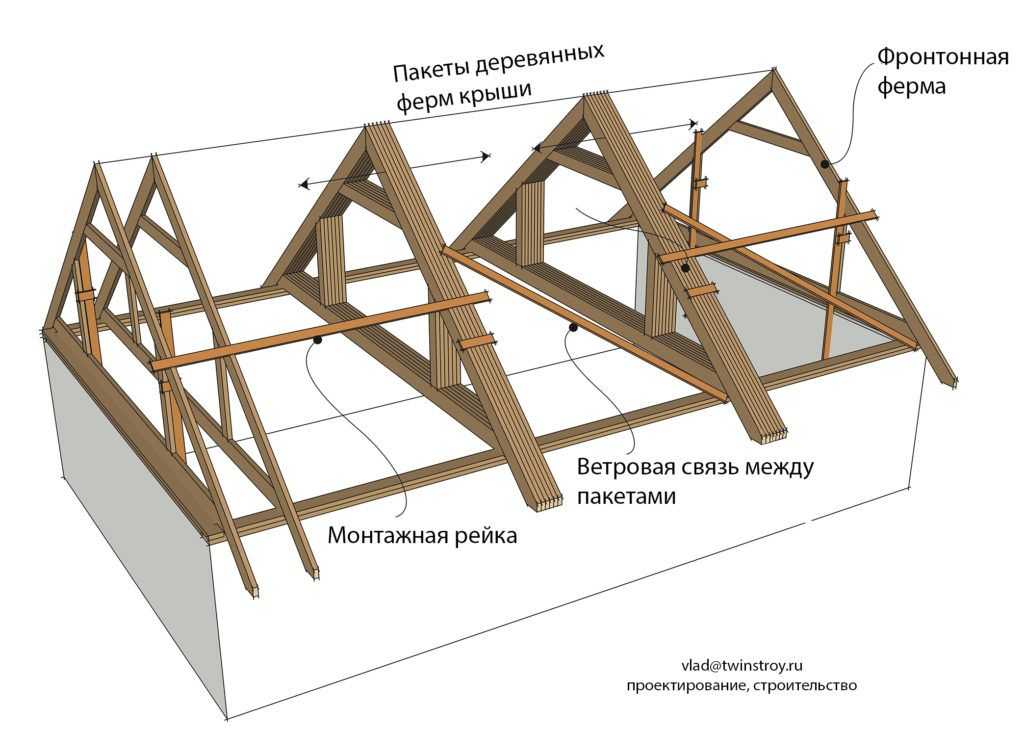

новая сцена домостроения. Стропильные крыши доступны в виде ферменных ферм, а также открытых или чердачных ферм (подробности ниже).

В конструкции крыши этого дома использовались сборные фермы от Turner Timber, мансардные окна были учтены в проекте на фасаде (Изображение предоставлено Turner Timber)

• Недорогой
• Легкий
• Используются относительно небольшие деревянные секции
• В большинстве случаев крышу можно возвести за день
  • Нецелесообразно, если вы хотите использовать пространство под крышей для чего-либо, кроме легкого хранения.
  • Не подходит для сложных конструкций крыш – чем больше соединений, вальмов, ендов и слуховых окон вы добавляете на крышу, тем сложнее основные столярные работы и тем менее выгодной становится стропильная крыша
  • Чердачная ферма дает вам пустое чердачное пространство при простоте конструкции стропильной крыши

  Минусы:

  • Чердачные фермы сделаны из гораздо более тяжелой древесины, чем финк фермы, и поэтому их покупка стоит намного дороже ( с точки зрения стоимости выбор между чердачной фермой и традиционной срезной крышей невелик)
  • Чердачная ферма лучше всего подходит, когда крыша имеет сложную форму или, возможно, когда доступ к площадке затруднен

  Структурные изолированные панели

  Панельная кровля, такая как SIP (структурные изолированные панели) , использует большие предварительно изолированные листы, укладываемые по балкам крыши. Балки обычно размещают вдоль конька, у карнизов и на полпути между ними, где они известны как прогоны. После того, как прогоны установлены, панели можно установить краном за считанные минуты.

  SIP-панели (эти панели от SIPCO) необходимо установить на место с помощью крана. SIP-крыши, как правило, лучше всего работают на конструкциях простой формы (Изображение предоставлено SIPCO)

  Плюсы:

  • Лучше всего подходит для конструкций простой формы
  • Быстрый монтаж подкровельное пространство, которое сегодня пользуется все большим спросом

  Минусы:

  • Это, как правило, дороже
  • Преимущества панельной кровли в скорости начинают значительно исчезать, когда форма становится особенно сложной. Если у вас есть конструкция с вальмами, ендовами и мансардными окнами, вам, вероятно, лучше использовать один из других способов кровли

  Криволинейные крыши

  Криволинейные крыши сейчас в моде, по крайней мере, в элитных домах. Обычно они покрыты либо металлом, таким как цинк или медь, либо имеют зеленую крышу, состоящую из дерна, засаженного очитками.

  С точки зрения конструкции, они, как правило, представляют собой варианты плоской кровли с использованием изогнутых деревянных клееных балок под фанерным покрытием.

  Эти домовладельцы добавили новую сплошную крышу с медным покрытием, призванную смягчить резкие линии, которые могут быть у модернистских домов (Изображение предоставлено c/o Porteous Architecture/Press & Journal)

  Плюсы:

  • Добавление визуального интереса

  Минусы:

  • Реально только вариант с простой формой крыши

    Зеленые крыши

Существует огромный интерес к созданию зеленых или торфяных крыш, которые, возможно, являются наиболее очевидным признаком экологичного дома. На самом деле в них нет ничего нового, и они использовались в некоторых частях Скандинавии и Шотландии на протяжении сотен лет, но сегодняшняя зеленая крыша  – это совсем другой зверь.

Pros:

• Поглощение CO2
• Поглощает долю дождевой воды
• предоставляет степень изоляции

Минусы:

• . Вы должны построить укладки.
• Необходимо тщательно продумать режим озеленения

Изоляция и теплые крыши

Требования к уровням изоляции  оказали существенное влияние на то, как мы строим помещения на крыше. Если чердачное пространство оставить пустым, можно просто раскатать изоляцию над потолком.

Но если вы хотите использовать чердак как жилое помещение, вам придется утеплять прямо под наклонной крышей. Однако требуется более глубокая изоляция, чем стропила или фермы. Можно добавить дополнительную изоляцию снизу, но это уменьшит пространство над головой.

Есть два распространенных решения:

• построить «теплую крышу», утеплитель которой находится над стропилами.
• отказаться от стропил и использовать теплоизоляционные панели, уложенные поперек ряда балок. Это лучше всего работает на простых формах крыши.

Выбор постройки

Сначала решите, как вы хотите использовать пространство. Если вы не собираетесь использовать его в качестве жилого помещения ни сейчас, ни в будущем, вам, вероятно, лучше всего использовать простую систему стропильных ферм.

Однако, если вы хотите «жить на чердаке», вам придется выбрать один из других способов. Между ними может быть не такая большая разница в стоимости, и может быть выгодно использовать то, что наиболее удобно вашему дизайнеру и/или строителю.

Если вы хотите собор или сводчатую крышу, то вам придется работать с дизайнером. Это вряд ли будет работать с какой-либо фермой, но может быть сделано с использованием традиционных стропил, уложенных на балки, или иногда с панельными элементами кровли.
