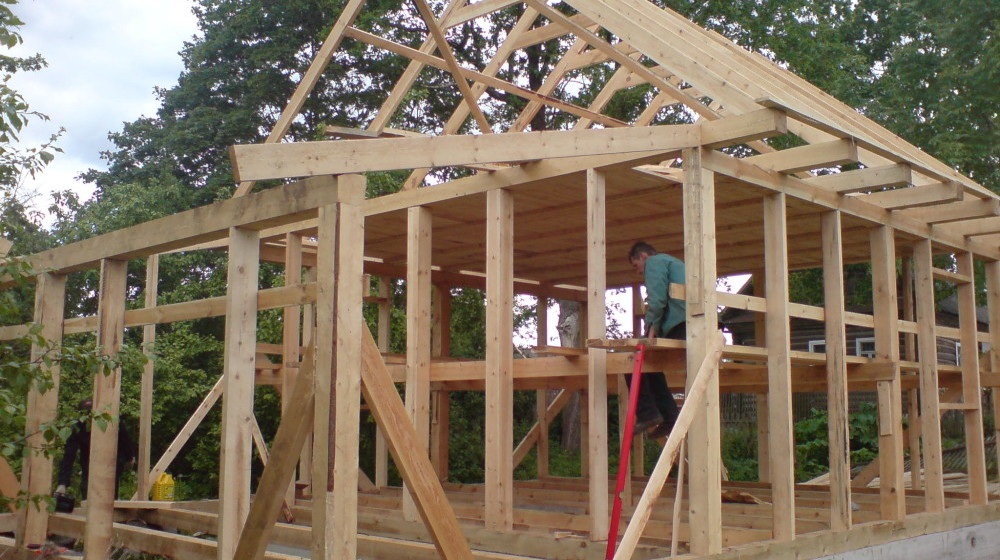

Каркасные конструкции из бруса

Столяры и строительные плотники часто имеют разные взгляды на свою работу. В столярном ремесле для достижения отличных результатов требуются точность и аккуратность, а в деревянном строительстве для упрощения сборки чаще применяются грубые соединения, отличающиеся некоторой податливостью. Однако задолго до появления современных строительных технологий люди умели строить здания, используя методы, похожие на применяемые в столярном деле. Каркасы таких зданий собирались из больших брусьев, служащих стойками, балками и другими деталями, для сборки которых требовались аккуратные и хитроумные соединения.

Техника каркасного строительства из массивных деталей была широко распространена в прошлые века, и до сих пор сохранились построенные таким способом сооружения, считающиеся архитектурными образцами. Но это искусство почти исчезло в середине XIX в., когда плотники стали возводить более простые дощатые каркасы. Сегодня многие энтузиасты заново открывают красоту и практичность старинного ремесла.

Кстати, почти каждый столяр сумеет справиться с подобной работой. Как и плотники прошлых веков, большинство из которых были малоопытными самоучками с минимумом знаний и инструментов, вы наверняка сумеете освоить эти проверенные временем методы.

Скорее всего, вам не нужно, как нашим предкам, возводить дом или амбар, но вы можете построить современное сооружение, например навес или беседку. Для этого потребуются немного простых инструментов, несколько друзей, которые помогут справиться с тяжелыми брусьями, и желание научиться новому ремеслу. Вкратце расскажем, как возводится каркас из бруса.

СТРОПИЛА — поддерживающие крышу брусья, соединенные вверху и опирающиеся нижними концами на верхнюю затяжку каркасной рамы. Пара стропил, скрепленных с затяжкой, образуют стропильную ферму.

ПОДКОСЫ — диагональные брусья, связывающие стойки с затяжками и прогонами для придания жесткости каркасу.

ЗАТЯЖКИ — горизонтальные брусья, соединяющие верхние концы стоек одной рамы и поддерживающие нижние концы стропил.

РИГЕЛИ — горизонтальные брусья, связывающие стойки одной рамы каркаса.

СТОЙКИ — вертикальные брусья, служащие внешними элементами рамы и поддерживающие затяжки и ригели.

МАТИЦЫ — балки, опирающиеся на затяжки или ригели.

Каркас из бруса: основные черты

Конфигурация каркаса определяется размером и формой сооружения, а также эстетическими предпочтениями его создателя. Разнообразие применяемых соединений во многом обусловлено местными традициями и мастерством плотника. На рисунке внизу изображен типичный каркас двухэтажного дома, а соединения деталей этого каркаса показаны на следующих страницах.

Из-за того что часть древесины в каждой детали удаляется при изготовлении гнезд, шипов и врубок, брусья большого каркаса (например, амбара или дома) для сохранения прочности должны быть мощными (сечением 200×250 или 200×300 мм), а для работы с ними требуются значительные мышечные усилия или подъемные механизмы.

РЯДОВЫЕ СТРОПИЛА — расставлены пролетах между рамами каркаса.

ВЕРХНИЕ ЗАТЯЖКИ — горизонтальные брусья, связывающие стропила в средней части для предотвращения их прогиба.

ПРОГОНЫ — балки, соединяющие стропильные фермы.

ПРОДОЛЬНЫЕ БАЛКИ — горизонтальные брусья, связывающие стойки двух рам каркаса.

ЛЕЖНИ — горизонтальные брусья, лежащие на фундаменте.

ПЕРЕВОДЫ — горизонтальные брусья в пролетах между лежнями.

БАЛКИ — параллельные брусья, расположенные между другими брусьями перекрытий и служащие основанием пола.

РАМА — основной элемент брусового каркаса (вверху), состоящий из двух стоек, соединенных затяжкой, ригелями и подкосами. Может включать стропила и лежень. Рамы часто собираются на земле, а затем поднимаются вертикально с помощью тросов и блоков или подъемного крана. Брусовой каркас обычного двухэтажного дома состоит из четырех соединенных друг с другом рам, образующих три объемных модуля.

ОБЪЕМНЫЙ МОДУЛЬ — прямоугольное пространство, образованное двумя рамами каркаса, соединенными продольными балками (справа). Любой брусовой каркас состоит как минимум из одного объемного модуля, хотя часто имеет их больше, как 8 примере, показанном слева. В традиционной планировке жилого дома главные комнаты расположены во внешних модулях, а прихожие, лестницы, ванные и подсобные помещения сгруппированы в узком среднем модуле.

Типичные соединения брусового каркаса

Косая врубка шипом

Основной способ соединения стоек с ригелями и продольными балками. На­грузку воспринимает плечико, а не шип, что увеличивает надежность. Нагели удерживают детали соединения вместе при растягивающей нагрузке.

Косая врубка шипом

Врубка подкосов с помощью гнезд и шипов

Это один из способов установки подко­сов. Шипы смещены для выравнивания подкосов с внешней стороной каркаса. Прочность обеспечивается точностью соединения и силой тяжести, а нагели повышают его надежность.

Врубка подкосов с помощью гнезд и шипов

Угловое замковое соединение лежней «ласточкиным хвостом»

Все нагрузки передаются на фунда­мент через стойки каркаса. Это соеди­нение надежно скрепляет детали осно­вания каркаса в углах, не давая им рас­ходиться.

Угловое замковое соединение лежней «ласточкиным хвостом»

Врубка глухим сковороднем с шипом

Это соединение применяется для скре­пления балок или матиц с ригелями и лежнями, обеспечивая двойную надеж­ность. Прямоугольный шип и вырез не­сут основную нагрузку, а сковородень не дает деталям разойтись.

Врубка глухим сковороднем с шипом

Сращивание косым замком с клиньями

Применяется для сращивания корот­ких брусьев. Благодаря скосам, клиньям и нагелям прочность составного бруса почти не уступает цельному. Но даже и при этом соединение лучше располагать вблизи стоек.

Сращивание косым замком с клиньями

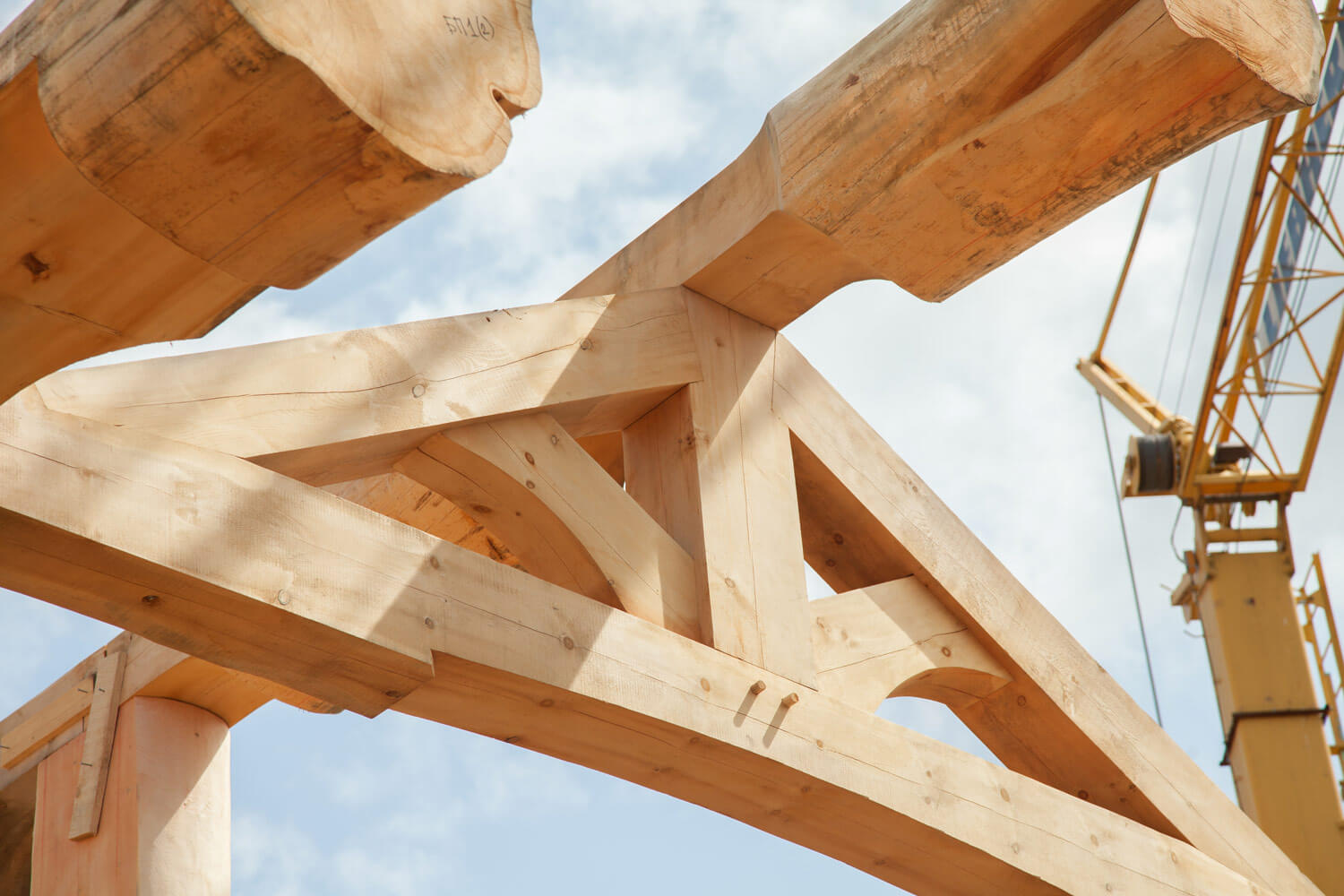

Врубка стропильной ноги шипом и зубом

Применяется в узлах крепления основ­ных стропил к затяжкам на стойках, обеспечивая прочность в трех направ­лениях.

Таким способом иногда крепят и рядовые стропила, хотя в этом нет не­обходимости.

Врубка стропильной ноги шипом и зубом

Коньковое соединение стропил

Состоит из проушины и шипа, скреплен­ных нагелями. Иногда применяется для углового соединения лежней.

Коньковое соединение стропил

Хотя брусья каркаса можно скрепить болтами, шурупами-глухарями и металлическими пластинами, для получения плотных цельнодеревянных соединений традиционно применяются шипы, гнезда и проушины, а также деревянные нагели, которые плотно стягивают детали. Для работы требуется несколько простых инструментов (см. «Инструменты плотника-строителя»). С их помощью можно делать очень прочные соединения, выдерживающие огромные нагрузки. Почти все эти соединения имеют два общих конструктивных признака: гнездо с шипом (прямоугольным или в виде «ласточкиного хвоста») и деревянные нагели. Еще один «клей», скрепляющий некоторые соединения и каркас в целом, — обычная гравитация (сила тяжести). Все нагрузки передаются через стойки каркаса фундамент.

Инструменты плотника-строителя

Для точного формирования и плотной сборки соединений требуются мастерство работы с простыми инструментами, а также умение использовать силу рычага, удара и давления. Показанные ниже инструменты до сих пор являются основными орудиями плотника-строителя. Кроме них применяются также большой плотницкий угольник, комбинированный угольник, долота и стамески, киянка и ножовка. Возможно, часть этого набора у вас уже имеется. Современные плотники используют механизмы. Например, сейчас мало кто обтесывает бревна топором. Вместо этого брусья выпиливаются с помощью лесопильных машин с электрическим или бензиновым приводом. Фрезер, циркулярная пила и электрорубанок также будут полезны для обработки брусьев и формирования соединений.

Угловое долото для быстрой зачистки углов гнезда.

Широкая стамеска применяется вместо рубанка для зачистки шипов.

Киянка для уплотнения соединений (часто изготавливается на стройке из отрезка бруса).

Топор для тески брусьев и черновой обработки соединений.

Скобель для снятия коры с бревен и зачистки брусьев.





































Коловорот для быстрого формирования гнезд и сверления отверстий для нагелей.



















Древесина для каркасного строительства

Широко распространено заблуждение, что брусья до начала работы должны быть хорошо высушены. Наоборот, следует обрабатывать материал, пока он сырой.

Для каркасного строительства годится древесина разных пород: от сосны и ели до дуба и даже вишни. В наши дни также используют лиственницу. Самые прочные брусья получаются из высоких и прямых деревьев, которые росли медленно (искривленные или скрученные бревна труднее превратить в брусья) и достигли значительной высоты до образования кроны с крупными ветвями (сучки снижают прочность брусьев). Такие деревья чаще можно найти в первичных (коренных) лесах. Хотя деревья из вторичных лесов не могут соперничать с ними в прочности, высоте и прямизне, из них получаются неплохие брусья, которые годятся для постройки небольших домов, навесов и беседок.

Возможно, Вас заинтересует:

Конструкция дома из бруса

Брус – популярный современный материал: легкий, надежный, удобный, экологически чистый и недорогой. Благодаря простой конструкции дом из бруса строится всего за несколько недель. Основные этапы строительства:

  • Подготовка проекта.
  • Устройство фундамента.
  • Возведение стен и крыши.
  • Монтажные работы и отделка.

Виды бруса

От того, какой тип бруса используется для строительства, зависит необходимость отделки дома и его эксплуатационные характеристики.

Дома из непрофилированного бруса нуждаются в обязательной отделке. Несмотря на использование межвенцового уплотнителя, стены из этого материала продуваются. Кроме того, они имеют не очень аккуратный внешний вид.



Стены из профилированного и клееного бруса могут эксплуатироваться без отделки. Брусья этих типов имеют специальные замки для плотного соединения венцов между собой. Благодаря этому стыки получаются непродуваемыми и аккуратными. Клееный брус практически не дает усадки, поэтому здания из него можно начинать отделывать сразу же после возведения. Однако это наиболее дорогой вид бруса.

Фундамент

Дома из бруса отличаются надежной конструкцией и легкостью. Эти качества влияют на выбор фундамента: часто используется столбчатый или мелкозаглубленный ленточный фундамент.

Если подразумевается строительство большого дома в два или три этажа либо планируется устройство подвала, применяется мощный ленточный фундамент, залитый ниже глубины промерзания грунта.

На ненадежных грунтах устраивается плитный либо свайный фундамент. Преимущество свайного фундамента в том, что ему не требуется время на усадку, в то время как столбчатому, ленточному и плитному фундаментам нужно выстояться не менее месяца.

Стены

Стены дома состоят из уложенных друг на друга рядов брусьев. Эти ряды называются венцами. Между венцами прокладывается уплотнитель из джутового полотна или других материалов.

Чтобы венцы не смещались относительно друг друга в горизонтальной плоскости, они скрепляются деревянными нагелями. Нагели вставляются в специально просверленные отверстия. Это позволяет брусьям свободно сдвигаться в вертикальной плоскости при усадке или сезонном набухании древесины. Если венцы намертво сбить гвоздями, это в дальнейшем может привести к нежелательной деформации стен.

Угловые стыки брусьев осуществляются «в лапу», «в ласточкин хвост» либо «в коренной шип». Это типы замков, которые вырубаются в брусьях, чтобы обеспечить надежность и непродуваемость угловых соединений. При строительстве временных или хозяйственных построек допускается соединять брусья встык.

Рубка угла в ласточкин хвост Установка нагелей

Большое значение имеет первый венец сруба. Именно с него со временем могут начать гнить стены. Поэтому под него на фундамент обязательно укладывается гидроизоляция и брусья для этого ряда тщательно обрабатываются антисептиками. Зачастую первый венец изготавливается из более долговечной древесины, например, лиственницы.

Внутренние перегородки рубятся из бруса меньшей толщины, обычно 100х150 мм или 100х200 мм. Высота бруса для перегородок должна совпадать с высотой бруса для внешних стен.

Пол

Лаги пола врубаются в брус первого или второго венца либо укладываются на фундамент, если позволяет его ширина.

К нижнему краю лаг прибиваются черепные бруски. На них крепится основание, на котором затем размещаются гидроизоляция, теплоизоляционный материал и парозащитная пленка.

Крыша

Большинство проектов брусовых домов предполагает обустройство утепленной мансарды. Это позволяет с минимальными затратами значительно увеличить площадь дома.

Поскольку в первый год дом из бруса сильно усаживается, на этот период его рекомендуется накрыть временной кровлей из рубероида. Особенно это критично для домов со сложной формой крыши.

Утепление и отделка

Обшивка дома с наружной стороны, если она выполнена правильно, помогает продлить срок его службы. Чтобы сохранить колоритный внешний вид деревянного дома, для обшивки часто используют блок-хаус или деревянную вагонку.

Утепление минеральной ватой или другими теплоизоляционными материалами –необходимое условие для проживания поздней осенью и зимой. В Московской области, деревянных стен толщиной 150 мм может оказаться недостаточно для того, чтобы обеспечить полноценную теплоизоляцию в зимний период.

При правильной конструкции брусовый дом может прослужить многие десятилетия. Чтобы при его эксплуатации не возникло проблем, строительство стоит доверить профессионалам. Компания «Дом-Строй» предлагает качественные брусовые дома «под крышу» и «под ключ». Позвоните нашим специалистам и они с удовольствием ответят на все ваши вопросы.

Готовые проекты

Комнат: 3

Этажность: с мансардой

Старая цена: 696 520

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 806 080

Р

Комнат: 4

Этажность: 2

Старая цена: 1 367 410

Р

Комнат: 4

Этажность: с мансардой

Старая цена: 993 740

Р

Комнат: 4

Этажность: 2

Старая цена: 1 183 160

Р

Комнат: 4

Этажность: 1. 5 этажа

Старая цена: 1 439 020

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 660 220

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 756 910

Р

Комнат: 2

Этажность: 1.5 этажа

Старая цена: 788 370

Р

Комнат: 2

Этажность: с мансардой

Старая цена: 739 640

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 816 200

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 816 970

Р

Проекты из бруса лвл

Комплексное проектирование зданий

Компания осуществляет комплексное проектирование зданий капитального строительства в сотрудничестве с ведущими проектными и строительными организациями города. Работа по созданию проекта проходит в несколько этапов.


В первую очередь выполняется предпроектная подготовка — комплекс работ, включающий сбор исходных данных, позволяющих реально оценить объект и сформировать основные требования. Определяется первоначальная концепция с разработкой основных объемно-планировочных параметров, формируется техническое задание.

По результатам первого этапа составляется проектная документация, содержащая архитектурные и технические решения в объеме необходимом для согласования и утверждения. В случае, когда работа ведется одностадийным проектированием стадия «проект» является завершающей и выполняется в максимально полном объеме. Это удобно при проектировании небольших и несложных объектов.


При двухстадийном проектировании стадия «проект» является первым этапом, на котором принимаются решения по общим принципиальным вопросам. Эти решения оцениваются, корректируются и утверждаются, что позволяет свести к минимуму затраты по переделке проектной документации в случае неудачных решений.


Рабочий проект — это наиболее полная информация о будущем объекте, передаваемая на стройку. На этой стадии уточняются и детализируются решения, принятые на стадии «проект», составляются рабочие чертежи, локальные сметы и прочая документация, необходимая для производства строительно-монтажных работ. Для выполнения этой стадии проектирования заказываются и выполняются подробные инженерные изыскания.

Рабочий проект содержит:

  • Общую пояснительную записку
  • Генеральный план
  • Архитектурные решения
  • Конструктивные решения
  • Технологические решения
  • Проект организация строительства
  • Инженерные разделы
  • Сметную документацию

Разработка конструктивных решений, в частности, проектирование деревянных конструкций – является основным направлением деятельности нашей организации. Специалисты нашей компании выполняют проектирование в строгом соответствии с действующей нормативной базой и любом необходимом для Заказчика объеме.

Реконструкция кровли корпуса Военно-Медицинской Академии после пожара (ул. Лебедева, 4)

Конструкции из ЛВЛ бруса при достаточном запасе прочности не требуют усиления фундаментов и несущих конструкций, т. е. старый фундамент и несущие стены здания полностью сохраняются. Применение ЛВЛ бруса в конструкциях позволяет исключить возникновение «мостиков холода» и явлений, связанных с появлением конденсата. Эксплуатационные затраты при использовании клееного бруса ЛВЛ практически отсутствуют, что удобно при ограниченном доступе к конструкциям кровли (при использовании, например, металла необходимо раз в 3-4 года обновлять покраску конструкций для предотвращения коррозии)

Реконструкция мансарды жилого дома (ул. Социалистическая, 14)

Основная сложность реконструкции данного объекта заключалась в проведении монтажных работ в условиях плотной застройки центра города. Применение ЛВЛ бруса в качестве несущих конструкций позволило выполнить работы в короткие сроки, несмотря на проведение работ в стесненных условиях строительной площадки и не возможность использования эффективных грузоподъемных механизмов.

Замена несущих конструкций межэтажных перекрытий жилого дома (ул.

Жуковского, д. 10/2)

Деревянные конструкции из ЛВЛ бруса (Laminated Veneer Lumber) имеют ряд преимуществ перед другими строительными материалами: высокая несущая способность при меньших размерах сечения, большой запас прочности, высокая скорость монтажа, отсутствие сварочных работ, долговечность материала, снижение эксплуатационных затрат. Все эти преимущества помогли провести реконструкцию жилого здания в кратчайшие сроки и в условиях плотной застройки центра города.

Строительство бассейна (г. Санкт-Петербург, Курортный район)

Покрытие кровли выполнено из клееного бруса ЛВЛ в комбинации с металлическими колоннами, которые далее могут быть закрыты декоративными деталями из цельной или клееной древесины.

Строительство бассейна при гостиничном комплексе (г. Петродворец)

Несущие конструкции кровельного покрытия выполнены из клееного бруса ЛВЛ с опиранием на железобетонный каркас.

Восстановление несущих конструкций кровли исторического здания (Ленинградская область, Волосовский район)


Несущие конструкции бесчердачного покрытия кровли пролетом 18 м. Здание выполнено из клееного бруса ЛВЛ. Треугольные А-образные фермы могут опираться на кирпичную или каменную кладку . Подобная конструкция позволяет отказаться от опорных стоек, что дает возможность, в свою очередь, максимально эффективно использовать внутреннее пространство реконструируемого помещения. Пространственную устойчивость каркаса в продольном направлении обеспечивают крестовые связи и прогоны.

Строительство бассейна (г. Санкт-Петербург, Курортный район)

За конструктивную схему бассейна принята схема с несущим каркасом из трехшарнирных деревянных рам высотой 6 м в коньке и с шагом рам — 3,9 м. Пролет рам — 12 м. Каркас выполнен из клееного бруса ЛВЛ.

Строительство универсального спортивного зала (г. Выборг Ленинградской области)

Здание включает в себя универсальный спортивный зал размерами 36х18 метров с трибунами для зрителей и минимальным набором вспомогательных помещений, необходимых для его функционирования.
Основные несущие конструкции – сборные трёхшарнирные рамы из клееного бруса «KERTO-S» пр-ва Финляндии.
Эстетически конструкции из клееного бруса ЛВЛ имеют вид массивной древесины, который можно успешно использовать в интерьере. При необходимости можно улучшить или изменить эстетические свойства за счет шпонирования поверхности.

Строительство теннисного корта на два игровых поля (пос. Рощино Новгородской области)

Высокие прочностные характеристики клееного бруса ЛВЛ позволяют создавать однопролетные (до 40м) конструкции.
Несущий каркас теннисного корта выполнен из решетчатых трехшарнирных металлодеревянных рам с шагом рам — 4,5 м. Пролет рам — 38,4 м.
Пространственная устойчивость несущего каркаса здания обеспечивается за счет комбинации металлических и клеедеревянных из ЛВЛ бруса связей.
Кровельные прогоны выполнены так же из ЛВЛ бруса.

Крестовой кружально-сетчатый свод (КСС)

Кружально-сетчатый свод представляет собой пространственную структурную систему, собираемую из отдельных однотипных элементов, выполненных из клееного бруса ЛВЛ. Элементы, так называемые косяки, поставлены на ребро и расположены по двум взаимно-пересекающимся направлениям, образуя, таким образом, ромбическую сетку. Конструкция устанавливается на плитный фундамент, представляющий собой предварительно напряженную армированную плиту.
В данном случае рассматривается двойной кружально-сетчатый свод для склада минеральных удобрений.

Крытый манеж с искусственным футбольным полем размер 55х90м (г. Томск)

Расчетный пролет 66м., высота подъема 22м.
Распор от свода воспринимается непосредственно плитным фундаментом.
Кружально-сетчатый свод обладает высокой сейсмостойкостью, что немаловажно для южных районов России и Дальнего востока. Свод выполнен из клееного бруса ЛВЛ.

Одинарный кружально-сетчатый свод

Одинарный кружально-сетчатый свод пролетом 21м., крытого тренировочного теннисного корта размером 21х36м с грунтовым основанием площадки. Свод выполнен из клееного бруса ЛВЛ.

Индивидуальный жилой дом Площадью 140 м. кв

Проектируемое жилое здание представляет собой 2-х этажный объем, прямоугольной формы с двухскатной кровлей. Несущий каркас здания выполнен в трехшарнирных деревянных рамах с затяжками в двух уровнях.
Основу несущего каркаса здания составляет рамные конструкции из клееного бруса ЛВЛ полной заводской готовности.
Ограждающие конструкции сборные сэндвич панели.

Индивидуальный жилой дом Площадью 90 м.кв.

В качестве конструктивного решения здания принята каркасная схема с несущими элементами из клееного бруса ЛВЛ . Межстоечное пространство наружных и внутренних стен и перегородок заполняется утеплителем на основе минеральной базальтовой ваты с последующей обшивкой с двух сторон плитой OSB.
В качестве ограждающих конструкций применяется сборные сэндвич панель с утеплителем на основе минеральной базальтовой ваты и обшивки с двух сторон плитой OSB.

Индивидуальный жилой дом (г. Санкт-Петербург, Курортный район)

Каркас здания представляет собой балочно-стоечную систему из клееной древесины, а именно из клееного бруса ЛВЛ.
Ламельный брус GL, интерьерного вида.
Ограждающие большепролетные конструкции остекление и глухие сборные сэндвич панели.

Изготовление несущих конструкций крыши жилого дома (г. Санкт-Петербург, пос. Шушары)



Обладая высокими прочностными характеристиками – брус ЛВЛ с успехом применяется для изготовления несущих элементов здания таких как межэтажные перекрытия, коньковые балки, стропильные системы.
Технология изготовления бруса позволяет при монтаже избежать вспомогательных балок и опор в подкровельном пространстве даже при значительной длине пролета, благодаря практической длине элементов.
Однородность структуры с неизменными механическими свойствами по всей длине выгодно отличает конструкции из LVL–бруса от конструкций из обычных пиломатериалов.
Качественная сборка из готовых элементов и легкость монтажа дали возможность в данном проекте выполнить большой обьем работ в кратчайшие сроки даже в зимних условиях.

Проектирование и изготовление несущих конструкций куполов для торгового центра. (г. Московская область)


В таких элементах здания как купола, шатровые кровли, своды традиционно применялись металлические или железобетонные конструкции, что влекло за собой использование техники большой грузоподъемности и применение сварочных работ. Использование LVL–бруса позволило усовершенствовать этот процесс. Прочность и точность размеров LVL–бруса делают его незаменимым материалом для изготовления несущих элементов здания сложной геометрии, где необходимо обеспечить высокую прочность конструкции при их малом весе.

Конструктивные элементы купола могут собираться в условиях строительной площадки и единым блоком подниматься на нужную отметку здания, что сокращает общее время строительно-монтажных работ. Кроме того, широкий выбор крепежа и соединительных деталей для деревянных элементов и небольшой собственный вес конструкции позволяет избежать применения дорогостоящих и тяжелых опорных элементов.

Конструкция из клееного бруса лвл с использованием панелей

Задать вопрос

Узлы дома из бруса – основа строения

Конструкция брусового дома состоит из нескольких узлов. Под узлами понимают части деревянных конструкций в местах соединения деталей. Все они требуют к себе особого внимания. Если выполнить неверное крепление элементов, то в таком случае дом может развалиться «на части». Для того чтобы он был надежным и прочным, все узлы дома из бруса должны производится в полном соответствии с проектировочными документами.

Типы соединительных элементов конструкций

При строительстве часто приходится совмещать элементы в узлы. Чтобы получить максимальное прилегание одной детали к другой, используется сложнейшая система соединения углов:

  • С остатком. При этом соединении концы бруса находятся за границами замка, тем самым обеспечивая надежное сцепление. И хотя такой вид соединения является невыгодным по затратам материала, зато он позволяет получить максимальную энергоэффективность. Основными его типами являются соединения под названиями «в чашу» и «в обло». При таком построении угла конструкция строения не теряет в герметичности, поэтому приемлема для возведения дома на долгие годы.
  • Без остатка. Такой вариант соединения зачастую его выбирается, если планируется отделка деревянного строения, которую будет нелегко произвести при соединении брусьев «с остатком». В данном случае брусья стыкуются концами в виде замка «в лапу» или «ласточкин хвост». Такое совмещение отличается меньшей надежностью, но при этом имеет одно неоспоримое преимущество – используется вся длина материала. Применение утеплителя позволяет защитить углы от промерзания.

Соединение бруса – непростая задача, предполагающая предельно точное совмещение всех деталей конструкции, чтобы каркас выдержал внушительную нагрузку стенового материала. Следовательно, монтаж каркаса следует доверить квалифицированным специалистам, поскольку малейшая неточность сделает деревянное строение ненадежным. В углах дома обычно применяется соединение «вполдерева» (без остатка), а также древесина соединяется с помощью металлических уголков.

Особенности конструкции деревянного дома

Конструкция дома состоит из таких узлов, как перекрытия, стеновая и кровельная система. При возведении такого строения следует понимать, что каждый из узлов отличается сложной структурой. Грамотная сборка всех узлов, произведенная согласно проекту, является своего рода гарантией надежности брусового строения. Если все сделано верно, то и дом будет прочным и долговечным.

Помимо вышеописанных базовых узлов, имеются также дополнительные узлы в конструкции деревянного дома. Под такими элементами понимают соединения определенных деталей строения. Это верхняя и нижняя обвязки, монтаж которых осуществляется с помощью болтов. Рядовые стойки крепятся ко всем обвязочным балкам. Такая сборка производится по особой технологии и считается надежной.

Стоечные балки представляют собой несущие конструкции, монтаж которых осуществляется только настоящими профессионалами. Ведь от грамотного соединения узлов и прочих деталей деревянного строения зависит его надежность. Внутренним перекрытиям отводится не главная роль, при этом они крепятся с учетом всех строительных правил и требований. Специализированные компании с хорошей репутацией выполняют точные расчеты и возводят надежные дома из бруса, которые служат своим владельцам долгие годы.

Также рекомендуем прочитать другие наши статьи

Конструкция деревянного дома из бруса

Приятно жить в деревянном доме! Ведь дерево – это удобство обработки и легкость сборки конструкций, оптимальный микроклимат помещений, а значит и комфорт. Для того чтобы заготовить и правильно обработать древесину, а потом правильно собрать дом, необходимо обладать определенными знаниями и самое главное – опытом, который приобретается только после длительной практики. Поэтому лучше всего поручить строительство брусового дома специалистам компании, в составе которой работают квалифицированные плотники. На рынке строительных услуг наша компания более 5 лет, большая часть проектов домов из бруса, которые представлены у нас на сайте были реализованы и сделаны фотоотчеты — деревянные дома и бани из бруса под ключ.

Фундамент

Фундамент — это часть сооружения, которая воспринимает нагрузку от надземной части постройки и передает ее на грунт. В строительстве индивидуальных жилых домов, дачных и садовых домиков из бруса чаще всего применяют два типа: столбчатый или свайный. Выбор фундамента той или иной конструкции зависит прежде всего от веса стен дома. Большое значение имеют также вид грунта, его физико — механические свойства.

Обвязочные венцы

Нижние ряды бруса (один или два) опирающиеся на фундамент, уложенные горизонтальными рядами предназначаются для установки лаг пола, их крепления. Используемый материал не строганный брус 100х150, 150х150 и 150 х200 мм, угловые соединения венцов запиливаются в пол дерева, для большей жесткости конструкции.

Лаги пола

Лаги пола – балки из массива сосны или ели прямоугольного сечения 50х150 или 100х150 мм шагом не более 75 см. Представляют собой несущие элементы при устройстве цокольного перекрытия над холодным подпольем.

Черновой пол

Служит созданием ниши для прокладки утеплителя и материала для ветро-, пароизоляции. К нижней части балок пола прибиваются бруски сечением 50х50 мм, на которые раскладываются доски чернового пола сечением 20х100 или 20х150 мм. Поверх расстилается слой гидро-, ветроизоляции пергамина или изоспана. После производится укладка утеплителя рулонного типа URSA или ISOVER – толщиной 50 -200 мм, а так же может применять тепло и звукоизоляционные базальтовые маты Rockwool – толщиной 50-150 мм. Поверх теплоизоляции раскатывается пергамин или изоспан.

Чистовой пол

Применяется сухая шпунтованная доска толщиной 28 ,32 и 36 мм.

Внешние стены

Для сборки сруба брусовых домов используется профилированный брус различных сечений. Крепление венцов между собой производится на строительные гвозди 200-250 мм, с обязательным утоплением шляпки на 1.5-2 см. Так же можно заказать сборку сруба на деревянных нагелях, круглого или прямоугольного сечения, из твердых пород древесины. Тип соединения бруса в срубе зависит от пожелания клиентов, может осуществлять «стык в стык бруса», «пол дерева» или «коренной шип». Для утепления пазов между рядами бруса, прокладывается льноджутовое полотно.

Внутренние перегородки

Обычно используется прямой профилированный брус 100х150 мм на ребро. Перегородки собираются по той же технологи, что и внешние стены, стыкуются с последними путем врезки на 4-5 см. Материал для сборки стен всегда используется из леса хвойных пород зимней заготовки, поскольку такая древесина содержит мало воды, легче обрабатывается и меньше подвержена усушке, короблению и загниванию, чем летней заготовки.

Стропила

Стропильная система деревянного дома с мансардным этажом представляет собой готовые фермы из бруса 50х150 мм и бруса 50х100 мм. Последний устанавливается в качестве ригеля –горизонтальной стяжки и вертикальных укосин. Ригель служит верхней балкой для потолка, а вертикальные укосины – боковыми стойками стен мансарды. Подстропильная доска является несущим элементом для межэтажного перекрытия, к нижнему основанию которого подшивается потолок, через пароизоляцию. Далее закладывается утеплитель и сверху настилается шпунтованный пол второго этажа.

Порешетник

В зависимости от вида кровельного материала, необходимо правильно подбирать технологию и тип материала для установки обрешетки деревянного дома. При выборе металлической кровли, обязательным условием является монтаж гидроизоляционного материала под обрешетку из доски толщиной 20 мм, которая прибивается через брусок 50х50 мм, с шагом 30-35 см. Если требуется установка мягкой кровли, то лучше использовать влагостойкие плиты ОСП, для установки сплошного порешетника.

Кровля

Выбор типа кровли – дело серьезное. Здесь важны многие факторы. Не последнюю роль играют соображения экономичности первоначальных и эксплуатационных затрат. При этом надо учесть такой момент: чем больше угол наклона крыши, т.е. чем она выше, тем она дороже, поскольку увеличится расход материалов на ее сооружение (в том числе и на кровлю). Но с другой стороны, высока кровля требует меньшего ухода, поскольку на крутых скатах не задерживается снег и вода, поэтому лучше сохраняется и, следовательно, дольше служит. Помимо всего прочего, островерхая крыша создает выразительный архитектурный облик.

В качестве кровельного материала мы предлагаем ондулин.

Преимущества данного материала:

  • Хорошие свойства по водонепроницаемости.
  • Незначительная нагрузка на стропильную систему, малый вес, всего 6 кг/лист.
  • Простой и безопасный для установки.
  • Выбор цветовой гаммы – красный, коричневый и зеленый.
  • Бесшумный при осадках.
  • Не подвержен сильной конденсации и коррозии, как металл.

Выполним монтаж кровли любым другим видом материала металлочерепицей с различным покрытием российского и финского производства, либо установим гибкую, битумную черепицу.

Мансарда

Позволяет значительно увеличить жилую площадь деревянного дома при той же площади застройки. Причем ее стоимость составит всего около одной трети от стоимости площади первого этажа. При устройстве мансарды применяют одну из двух форм крыши: двухскатную прямую и ломанную (мансардную) с двумя различными уклонами стропил. Характерные особенности каждой. Двухскатная прямая крыша традиционна для средней полосы Росси. Потолок мансарды под такой крышей, имеет наклонные участки, которые придают помещению форму кунга. Ломаная крыша предпочтительнее, так как позволяет более полно использовать объем чердачного помещения. Стены комнаты мансарды ровные, не сужаются к потолку.

Лестница

Лестницы в доме бывают одно- или двухмаршевые (марш – это непрерывный ряд ступеней). Один марш отделяют от другого промежуточной площадкой, потому что если в марше очень много ступенек, то подниматься по такой лестнице тяжело. Имеет значение уклон, то есть крутизна лестницы. Самый удобный уклон 30 градусов. Однако лестница с оптимальным уклоном занимает довольно много места. Чтобы уменьшить занимаемую площадь приходится увеличивать наклон. Все устанавливаемые лестницы нашей компании почти всегда деревянные. Конструкция лестницы следующая. Ступени устанавливаются между двумя брусьями толщиной 80-90 мм. Поступи либо врезаются в тетиву, либо крепятся к ним с помощью брусков квадратного сечения. Ограждение делается полностью деревянным, в качестве стоек используются балясины, для перил – брусок сечением 40х80 мм. Высота ограждений 60-90 мм.

Окна и двери

Устанавливаются деревянные окна двойного остекления с открывающей фрамугой и форточкой 1х1.2 м (шир х выс). Двери межкомнатные деревянные филенчатые 0.8х2 м. (шир х выс). Входная дверь металлическая. Все столярные изделия устанавливаются с зазором по высоте. Для укрепления оконных и дверных проемов могут впиливаться ройки, представляющие из себя брусок 50х50 мм. Окна и двери декорируются наличником. Все внутренние углы комнат дома плинтусятся и работы сдаются под ключ.

Конструкции из бруса LVL — это выгодно!

Наряду с получившими широкое распространение плоскостными несущими конструкциями, например: стропильными фермами, рамными и арочными несущими конструкциями интерес представляют и объёмные пространственные системы: сетчатые своды, купола, тонкостенные и ребристые своды-оболочки и др. Важными достоинствами этих конструкций являются стандартность и транспортабельность их элементов, а также возможность их предварительного изготовления на заводах. Пространственные конструкции (ПрК) в отличие от плоскостных (арок) способны воспринимать нагрузки, действующие в разных направлениях. Они не требуют раскрепления специальными связями жёсткости и в покрытиях одновременно выполняют функции несущих и ограждающих конструкций. Элементы ПрК могут работать в двух или трёх плоскостях, т.е. находиться в плоском или объёмном напряжённом состоянии. Вследствие этого в пространственных конструкциях усилия перераспределяются между смежными элементами, что приводит к снижению максимальной величины расчётных усилий в них. Это позволяет существенно снизить материалоёмкость ПрК и повысить надёжность всей конструкции в целом. Применение ПрК позволяет либо значительно разгрузить фундаменты здания путём равномерного распределения нагрузки от покрытия по контуру здания, либо, сосредоточив нагрузку на отдельные стойки, разгрузить фундаменты под другими частями здания. Характерный пример ПрК проект крытого манежа с искусственным футбольным полем, выполненный для г. Томска (рис. 4). Данный строительный объект, предназначенный для размещения в нём учебно-спортивного комплекса многоцелевого назначения, состоит из двух функционально самостоятельных, но конструктивно связанных между собой объёмов, подчинённых единому архитектурному замыслу. Представляет интерес конструктивное решение крытого тренировочного манежа, прямоугольного в плане, с искусственным футбольным полем размерами 55х90 м (рис. 5). Архитектурную форму свода определяет направляющая кривая, в данном случае свод круговой (циркульный) с расчётным пролётом 66 м и высотой подъёма 22 м. Выбор кругового профиля свода (такой профиль характеризуется постоянной кривизной) был обусловлен необходимостью обеспечить однотипность элементов и единообразие узлов. Сетчатый свод сформирован в виде ромбической решётки. Будучи геометрически изменяемой, она нуждается в дополнительных связях, роль которых выполняет наружная оболочка из двух слоёв шпунтованных тонких досок основание для ограждающей конструкции кровли крытого футбольного манежа. В данной конструкции применён двойной кружально-сетчатый свод, в котором оба свода связаны между собой. Так как связи имеют регулярный (как у структурных покрытий) характер, то такая конструкция может относиться к «структурным» покрытиям цилиндрической формы.

«Структурным» свод назван по аналогии со структурными плитами, но он отличается тем, что стержни кольцевого направления в нижней сетке короче, чем в верхней. Тем самым плоской структурной системе придаётся цилиндрическая форма. Достоинства структурных покрытий таковы: пространственная работа при многократной статической неопределимости (многосвязности системы), обеспечивающая перераспределение усилий в стержнях при внезапном разрушении некоторых из них; однотипность узлов и элементов; облегчение конструкций кровельного покрытия и подвесных потолков благодаря частому расположению необходимых опорных точек. Таким образом, двойной кружально-сетчатый свод представляет собой пространственную структурную систему, состоящую из двух концентрически расположенных кружально-сетчатых сводов, соединённых между собой при помощи раскосной решётки, своды собираются из отдельных однотипных элементов (выполненных из LVL), так называемых косяков, поставленных на ребро и расположенных по двум взаимно пересекающимся направлениям, причём сетка каждого свода косоугольная (ромбическая). Небольшие размеры ячеек сетки наружного свода позволяют укладывать наружную деревянную оболочку непосредственно на несущие конструкции свода, обходясь без прогонов. Данная пространственная структурная система является распорной конструкцией. Распор воспринимается непосредственно плитным фундаментом, представляющим собой предварительно напряжённую плиту, армированную канатной арматурой без сцепления арматуры с бетоном (рис. 6). Данный проект осуществляет ООО «ПКФ «Деревянные конструкции». По проекту на создание конструкции манежа предполагается израсходовать 800 м3 LVL и 380 м3 пилёной древесины. Для обеспечения требований, предъявляемых противопожарными нормами, и сохранения естественной текстуры древесины проектом предусмотрено подвергнуть все конструкции из LVL поверхностной обработке огнезащитными и био-стойкими составами, разработанными лабораторией долговечности деревянных конструкций ЦНИИСКа имени В.А.Кучеренко и Центром сертификации и испытаний «Огнестойкость ЦНИИСК». Препараты совместимы с резорциновыми и фенольно-резорциновыми клеями. Все остальные пиломатериалы предусмотрено подвергнуть пропитке раствором феноло спирта в соответствии с технологией, предложенной Белорусским технологическим институтом имени С.М.Кирова. Всё вышесказанное даёт основание утверждать, что конструирование несущих больше-пролётных пространственных систем, аналогичных двойному кружально сетчатому своду, представляет интерес для субъектов проведения соответствующих исследований и проектирования, а также в архитектурно-эстетическом и в экономическом отношении. Объекты, выполненные из клеёной древесины, отличаются повышенной эстетичностью своего внешнего вида, гармоничностью форм и теплом интерьера. Отметим также устойчивость LVL к агрессивным средам, что особенно важно при строительстве бассейнов, складов для хранения минеральных удобрений, сельскохозяйственных объектов. Функциональные возможности конструкций из LVL, используемых в архитектуре, настолько велики, что его можно считать материалом, который имеет большое будущее.

Конструктивные особенности клееного строительного бруса



Клееный строительный брус – это цельный комплекс деревянных деталей заданных параметров и взаиморасположения, соединенных клеевым швом. Этот комплекс предназначен для осуществления, ограждающих, несущих и/или декоративных функций в строительных конструкциях или изделиях.

Клееный брус широко используется в строительстве не только индивидуальных домов, а так же зданий общественного назначения, спортивных сооружений. Зарубежный и отечественный опыт позволил выделить наиболее подходящие под свойства клееной древесины области применения.


Из всего многообразия строительных материалов клееный брус обладает высокими эстетическими и экологическими достоинствами и ярко выраженной текстурой. Кроме того, высокий коэффициент качества означает, что данный материал обладает высокой прочностью при маленьком весе. Сооружения из клееного бруса весят в пять раз меньше по сравнению с железобетонными, поэтому в отличие от железобетонных конструкций масса клееных деревянных конструкций не требует усиленных фундаментов, а это приводит к снижению расходов на бетон при возведении фундамента. Вес 1 м3 древесины примерно 500 кг, в то время как 1 м3 бетона 2,5 т. Этот показатель делает клееные деревянные конструкции наиболее эффективными в сравнении со стальными или железобетонными сооружениями при увеличении пролета.

Небольшая масса клееного бруса позволяет монтировать малые конструкции без привлечения тяжелых грузоподъемных механизмов. Особую важность данное свойство имеет при надстройке, например, мансард или реконструирования зданий.

В сооружениях с химически агрессивной средой незаменима высокая стойкость клееных деревянных конструкций. На порядок выше долговечность клееной древесины по сравнению с металлоконструкциями. К примеру, срок службы деревянных клееных конструкций в агрессивной химической среде примерно 60 лет, а металлоконструкций – от 5 до 7 лет.


Высокие теплозащитные свойства, диэлектрические свойства и экологическая чистота препятствуют промерзанию построенных конструкций, а так же исключают многие сложности при проектировании несущих и некоторых других узлов конструкций из клееного бруса. Важность данных свойств проявляется при использовании этого материала во время возведения стен, перекрытий и полов, за счет них обеспечивается повышенная комфортабельность среды обитания.

Исследования свойств клееной и массивной древесины показали, что прочность клееных изделий больше, при чем количество слоев прямопропорционально прочности. Объяснение этому в следующем, во-первых, при склеивании под давлением произошло уплотнение древесины, во-вторых, прочность возросла за счет свойств клея. Кроме уже перечисленных свойств, клееные деревянные конструкции обладают более высоким пределом огнестойкости.

Исходя, из выше перечисленного можно сделать вывод, что клееный строительный брус обладает уникальными свойствами, которые делают его наиболее привлекательным для строительства материалом при возведении индивидуальных домов, а так же зданий специфического назначения.

Деревянные конструкции | Проектирование и строительство деревянных конструкций

Добро пожаловать на новый веб-сайт компании Timber Structures.

Timber Structures — британская компания, которая проектирует и строит деревянные конструкции для больших и малых проектов в любой точке мира. Какую бы структуру или здание вы ни хотели получить из дерева, свяжитесь с нами и обсудите ваши конкретные требования. Мы будем рады помочь, поэтому, пожалуйста, свяжитесь с нами:

Телефон
07792 729 888

Эл. Почта
info @ timberstructures.нетто


Деревянные рамы

Строительство домов с деревянным каркасом — это наша основная деятельность; это также наша страсть. Мы предлагаем полный комплекс услуг по обрамлению деревянного каркаса от проектирования и строительства до окончательного подъема деревянного каркаса. Вот как мы работаем:

Деревянная конструкция рамы

Мы предлагаем комплексные услуги по проектированию, которые помогут успешно реализовать проект деревянного каркаса. Мы можем спроектировать весь проект самостоятельно или работать с вашими архитекторами, инженерами-строителями и строителями.Мы обладаем обширными знаниями в области традиционного деревянного каркаса и современных строительных технологий и понимаем, как создавать конструкции, которые работают с самыми современными и самыми древними строительными материалами.

Деревянная каркасная конструкция

Наши деревянные каркасы изготавливаются в наших мастерских и на складе древесины в Holcombe Rogus недалеко от Веллингтона в Сомерсете. Наличие крытого двора означает, что плотные работы из дуба могут продолжаться в любую погоду. Здесь наша команда высококвалифицированных столяров работает над сборкой вашего деревянного каркаса, разметкой и резкой балок и сложных стыков.

Подъем деревянной рамы

Видеть возводимый деревянный каркас — прекрасное зрелище. Наблюдать, как наши квалифицированные мастера собирают и поднимают деревянный каркас с нуля, — это очень увлекательное занятие. Подобные здания с деревянным каркасом возводились человечеством в течение тысяч лет, и однажды возведенные деревянные каркасные здания, вероятно, будут существовать еще тысячи лет в будущем.


Остекление деревянного каркаса

Одна из замечательных особенностей деревянных каркасных зданий — это то, что вы создаете промежутки между каркасами, которые могут обрамлять окна и двери.Компания Timber Structures предлагает услуги по остеклению деревянных каркасов, а также может поставить и установить стеклопакеты с двойным уплотнением для проектов деревянных каркасов, которые мы строим. Это остекление может быть достигнуто за счет прямого остекления, при котором стеклянные панели устанавливаются непосредственно на раму, или за счет использования обычных дверей и окон, установленных обычным способом.


Какая древесина?

При выборе древесины для проекта необходимо учитывать множество факторов. Внешний вид древесины, стоимость и доступность, а также ее структурные свойства.Есть много разных пород дерева, которые можно использовать в деревянных конструкциях. Наиболее часто используемые виды древесины перечислены здесь:

  • Дуб — основная древесина, используемая для деревянного каркаса
  • Пихта Дугласа — происходит из Северной Америки, в настоящее время широко выращивается по всей Европе.
  • Лиственница — доминирующая древесина огромных бореальных лесов России и Канады
  • Сладкий каштан — веками использовался в деревянных каркасах, но не так прочен, как дуб
  • Сосна — Преимущество сосны в том, что она быстро растет
  • Клееный брус — Промышленный клееный брус / li>

По возможности, древесина, которую мы используем, представляет собой экологически чистую древесину из устойчивых лесов и имеет наиболее экологически безопасный статус.Мы любим древесину, и поэтому мы тоже любим лес.


Деревянное здание

Timber Structures имеет многолетний опыт строительства самых разных деревянных зданий с использованием деревянных конструкций. От самых больших бассейновых построек до самых маленьких садовых офисов — нет проектов деревянных зданий, которые мы не можем выполнить, независимо от их размера. Некоторые из различных типов деревянных конструкций, над которыми мы работали, перечислены здесь:

  • Конюшни
  • Переоборудование сараев
  • Зимние сады
  • Гаражи
  • Расширения
  • Садовые комнаты
  • Здания бассейнов
  • Деревянные конструкции на заказ

Сложные деревянные конструкции

Здесь, в Timber Structures, мы наслаждаемся возможностью бросить вызов нашему опыту и построить сложные деревянные конструкции.Наша специальность — строительство сложных кровельных конструкций и шпилей. Эти знания были получены нашими столярами в результате серьезного обучения в школах мастеров плотников во Франции и Германии, а также в процессе реального строительства и ремонта сложных деревянных конструкций. Некоторые из сложных деревянных конструкций, над которыми мы работали, перечислены здесь:

  • Вальмовые крыши и впадины
  • Крыша бордюрная
  • Мансардные крыши
  • Бочковые крыши
  • Окно для бровей
  • Крыши специальные (эллиптические, круглые, гиперболические, параболоидные)
  • Мандала крыши
  • Шпильки
  • Луковые купола
  • Эллиптические купола

Также можем изготовить опалубку или фальшпок для кладок свода:

  • Бочковые своды
  • Паховые своды
  • Ребристые своды
  • Монастырские своды
  • Четырехсторонние своды

Свяжитесь с Timber Structures сейчас

Какую бы деревянную конструкцию, деревянный каркас или деревянное здание вы ни хотели получить, позвоните нам, чтобы обсудить ваши конкретные требования.Позвоните нам прямо сейчас: 0044 07792 729 888

3 массивные деревянные конструкции, выводящие древесину на новый уровень

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую новостную рассылку .

В последние годы деревянные небоскребы постоянно рекламируются как один из самых захватывающих рубежей архитектуры. Самые горячие сторонники высокой деревянной архитектуры выступают за мир, в котором сталь и бетон отходят на второй план из-за их огромных экологических издержек.Этот решающий упадок даст древесине возможность подняться на беспрецедентную высоту и занять новую роль в структурном облике зданий.

Но какова на самом деле древесина? Древесина — это возобновляемый ресурс, добыча которого требует меньших затрат энергии, чем таких гигантов строительства, как бетон и сталь. После извлечения он также требует меньше энергии для переработки сырых бревен в конструкционную древесину — форму материала, которую можно легко использовать для строительства.

Наконец, что, возможно, наиболее интересно, выбросы, которые естественным образом поглощаются деревьями в процессе фотосинтеза, продолжают связываться с древесными волокнами здания на протяжении всего срока его службы.Это означает, что при правильном построении архитектура может служить поглотителем углерода до тех пор, пока она существует.

В этой коллекции представлены три впечатляющих сооружения, которые меняют правила игры в области массового деревянного строительства.

T3 MINNEAPOLIS от Michael Green Architecture и DLR Group, Миннеаполис, США

Построенный Michael Green Architecture и DLR Group, T3 MINNEAPOLIS является зданием, сертифицированным по системе LEED Gold и ставшим самой большой деревянной башней в США, когда она была возведена в 2016 году.Сокращенно от «Древесина, технологии, транспорт», T3 — это семиэтажная конструкция площадью 220 квадратных футов, которая использует деревянную конструкцию для создания привлекательного офисного пространства, которое отличается от своих стальных и бетонных аналогов; Используя теплоту натуральных материалов, архитекторы стремились создать внутреннее пространство, в котором людям действительно нравилось бы работать.

Несмотря на квадратный внешний вид здания, Т3 совсем не прост. Он облицован атмосферостойкой сталью и использует панели NTL из ели-сосны-пихты, стоечно-балочный каркас из елового клееного бруса и бетонную перекрывающую плиту для формирования его структуры.Несущие конструкции здания имеют размеры 20 футов на 25 футов, с деревянными балками, охватывающими 25 футов, и панелями NLT, охватывающими 20 футов. Примечательно, что архитекторы решили работать с NLT из-за его относительной доступности по сравнению с другими конструктивными деревянными системами.

Команда, стоящая за Minneapolis T3, также старалась распространить экологию и эффективность на выбор материалов и поставщиков для проекта. Большая часть пиломатериалов в рамках проекта была получена из деревьев в Тихоокеанском северо-западном регионе, которые были убиты горным сосновым жуком, и вся древесина, используемая в проекте, сертифицирована в соответствии с руководящими принципами Инициативы устойчивого лесного хозяйства.

Brockwood Commons Tallwood House от Acton Ostry Architects Inc., Ванкувер, Канада

Расположенный в кампусе Университета Британской Колумбии в Ванкувере, на восемнадцати этажах Brock Commons является самым высоким массивным деревянным строением в мире. При первом строительстве архитекторы надеялись, что это здание послужит моделью для будущих деревянных конструкций, которые будут быстро возводиться, экономически эффективны и успешно улавливают выбросы парниковых газов в крупных городах.Например, Brock Commons выросла всего за 66 дней и использует древесину для хранения впечатляющих 1753 метрических тонн углекислого газа.

Сборный фасад имеет повторяющийся узор из вертикальных штрихов и предустановленных окон. Наконец, облицовка на 70 процентов состоит из древесных волокон и присутствует как внутри, так и снаружи конструкции.

Центр инноваций и дизайна древесины Майкл Грин Архитектура, Принс-Джордж, Канада

В последнее десятилетие Британская Колумбия была лидером в применении строительных норм, разрешающих все более широкое использование древесины в больших и высоких зданиях.Шестиэтажный Центр инноваций и дизайна из дерева, построенный компанией Michael Green Architecture, служит яркой демонстрацией растущего опыта Британской Колумбии в подобном строительстве.

Первичная конструкция представляет собой новаторское сочетание конструкции из клееной балки с балками, специально разработанной системы перекрытий CLT, лифта, лестницы и механических шахт CLT. Бетон использовался исключительно для плиты первого этажа и пола механического помещения пентхауса. Наконец, в дизайне использованы породы дерева, встречающиеся на территории провинции, в том числе пихта Дугласа, красный кедр западный, болиголов, сосна и ель.

Исследование производителей CLT

Преимущества деревянных каркасных конструкций

Деревянные каркасные конструкции:

  • Каркасные конструкции из дерева прочнее и долговечнее.
  • Деревянные рамы с SIP или структурными изоляционными панелями в качестве изоляции, они более эффективны, чем стекловолокно, и даже прочнее.
  • В деревянных каркасных конструкциях отсутствуют несущие стены, что позволяет вносить изменения в план этажа без последствий для конструкции.
  • SIP могут иметь любое количество дверей или окон.
  • Работающую структуру массива можно увидеть, изучить и оценить.
  • Стены более прямые. Посмотрите вниз на стены из палки и сравните со стенами из деревянного каркаса.
  • С SIP конструкции часто стоят вдвое меньше, чтобы нагревать и охлаждать, чем конструкции из стержней / стекловолокна.
  • Шумоизоляция замечательная.
  • Нет оседания изоляции и увеличения теплопередачи, как это происходит со стекловолокном.
  • Благодаря SIP гораздо более эффективное использование энергии.
  • Расход воздуха через SIP составляет менее 10% от потока воздуха через каркас из стекловолокна.
  • С помощью SIP системы HVAC могут быть меньше по размеру, дешевле и при этом иметь более высокие рейтинги SEER (более высокая эффективность).
  • Во всем здании небольшие колебания температуры… нет горячих или холодных точек.
  • Обычно в деревянных каркасах используется меньше древесины, чем в конструкции с каркасными стенами.
  • Использование экологически чистых материалов, таких как местная древесина, способствует снижению выбросов углекислого газа и снижению ущерба для окружающей среды.
  • Использование местных лесов создает очень низкий углеродный след.
  • В процессе строительства почти нет отходов.
  • Сравните с мусорными баками, которые вы видите на стройплощадках. Меньше отходов на стройплощадке означает меньшую нагрузку на очистные сооружения / свалки.
  • Отходы древесины подлежат вторичной переработке.
  • Мастерство поощряется и повышается благодаря тому, что владелец и создатель знают, что эта рама будет видна жителям и посетителям и будет восхищаться ими на протяжении веков.

Вы можете узнать больше о деревянных каркасах Joe and Cabin Creek, посетив их веб-сайт или указав в нашем каталоге.

Строительство деревянных башен: какова высота деревянных конструкций?

Недавнее стремление к созданию более крупных и больших деревянных конструкций может показаться архитектурной модой — много шумихи, но только несколько десятков завершенных проектов по всему миру. Бетон и сталь по-прежнему правят миром среднего и высотного строительства.

Тем не менее, строительные бригады по всему миру начинают использовать более крупномасштабные системы строительных конструкций из дерева, включая тяжелую древесину, инженерные системы каркаса и другие современные изделия из дерева.Количество новых зданий такого типа имеет тенденцию к умеренному росту, чему способствуют такие преимущества, как устойчивость, экономическая эффективность и снижение воздействия строительства. В лидерах: бетонные подиумы и гибриды с легким каркасом в США и более тяжелые конструкции из «массивной древесины» в других странах.

Международная фирма по недвижимости Lend Lease (www.lendlease.com) использовала кросс-клееный брус (CLT), иногда называемый «сборными деревянными панелями», для своей 10-этажной жилой башни Forté в Мельбурне, Австралия (которую называли самое высокое в мире сооружение такого типа) и в Библиотеке на Доке стоимостью 18 миллионов долларов, первом общественном здании в Австралии, построенном с использованием CLT.В США компания Hines Interests (www.hines.com) недавно объявила о планах строительства семиэтажного офисного здания с деревянным каркасом в Миннеаполисе.

ПРИМЕЧАНИЕ РЕДАКТОРА
Для этого курса требуется дополнительное онлайн-чтение. Чтобы заработать 1.0 учебных единиц AIA CES HSW, внимательно изучите всю статью и сдайте экзамен, опубликованный на www.BDCnetwork.com/WoodTowers.

ЦЕЛИ ОБУЧЕНИЯ
Прочитав эту статью, вы должны уметь:
+ ОПИСАТЬ основные подходы к крупномасштабному конструкционному деревянному строительству, включая гибридные легкие каркасы и спроектированную массовую древесину.
+ ОБСУЖДАЕТ преимущества и недостатки структурных деревянных систем, в частности их вклад в экологичный дизайн и экологичное строительство.
+ СПИСОК действующих сертификатов, кодов и стандартов, влияющих на использование крупномасштабных современных деревянных конструкций.
+ СРАВНИТЕ деревянные системы с бетоном и сталью с точки зрения доступности, пригодности для различных типов зданий и производительности по таким факторам, как акустика и пожарная безопасность.

Другие примеры включают девятиэтажную башню Stadthaus в Лондоне, созданную застройщиком Telford Homes (www.telfordhomes.plc.uk) и управляющего доступным жильем Metropolitan Housing Trust (www.metropolitan.org.uk) с его ячеистой структурой из несущего ядра и деревянных плит перекрытия. Интерес вызывают такие коммерческие проекты, как The Waterfront, многофункциональный проект площадью 210 000 квадратных футов в Норвегии, до пятиэтажного академического крыла Здания наук о Земле Университета Британской Колумбии.

Здание Treet в Бергене, Норвегия, достигло 14 этажей и было построено из деревянных костей.В восьмиэтажном здании LifeCycle Tower One в Дорнбирне, Австрия, в качестве основного строительного материала использовалось дерево. Сооружения высотой до 30 этажей на досках в Норвегии, Австрии и Ванкувере, Британская Колумбия.

В прошлом году Ванкувер, Британская Колумбия, Инвестиционный совет по инвестициям в лесное хозяйство и двухсторонний совет по древесине хвойных пород поручил Perkins + Will (www.perkinswill.com) провести собеседование с владельцами зданий, проектировщиками, подрядчиками, производителями древесины и властями, обладающими юрисдикцией для проведения глобального исследования перспективы большой древесины.Итоговый «Обзор международных высотных деревянных зданий» содержит подробный каталог 10 новых проектов.

ОЦЕНКА ПРЕИМУЩЕСТВА ДЕРЕВА

Команды со всего США представили проекты на сумму 2 миллиона долларов в конкурсе Министерства сельского хозяйства США на приз США «Высокий лес». Победители «продемонстрируют архитектурную и коммерческую жизнеспособность передовых изделий из дерева, таких как CLT, в высотных зданиях», — сказал Дуг МакКалип, старший советник Белого дома по политике по сельским делам.По его оценкам, «краткосрочное использование CLT и других новых древесных технологий в зданиях от семи до 15 этажей могло бы иметь такой же эффект контроля выбросов, как снятие с дороги более двух миллионов автомобилей в течение одного года».

Экологичность — не единственная причина повышенного интереса к деревянным конструкциям. Существует также эстетическая привлекательность древесины — ее землистые цвета и аромат, мелкое зерно, долговечность, стабильность размеров и то, что плотники называют технологичностью.

Дерево также считается здоровым материалом, — говорит Ребекка Холт, консультант Perkins + Will по вопросам устойчивого строительства.«Он создает особое качество пространства, внося ощущение тепла и благополучия и поддерживая исключительные характеристики здания».

Существуют веские доводы в пользу снижения воздействия древесины на окружающую среду, главным образом из-за того, что при ее производстве выделяется меньше углерода по сравнению с другими конструкционными материалами. Есть дополнительный бонус в виде связывания (поглощения) углерода в течение жизни каждого дерева. «Основной мотивацией для роста и роста строительных команд является экологический аспект», — говорит Скотт Бренеман, доктор философии, PE, SE, старший технический директор по архитектурным и инженерным решениям для WoodWorks (www.woodworks.org), инициатива Совета по древесным товарам, который представляет лесные ассоциации Северной Америки. «Есть много разных способов его измерения, но при производстве выделяется гораздо меньше углерода, чем при других, более энергоемких производственных процессах, таких как производство стали, бетона или кирпичной кладки».

Большая часть этой энергии процесса поступает из возобновляемой биомассы, такой как кора и другие остаточные волокна, вместо ископаемого топлива. Бренеман также указывает на исследования жизненного цикла, показывающие меньшее повсеместное воздействие на окружающую среду для древесины от колыбели до колыбели по сравнению с другими материалами.

Устойчивое развитие было основным фактором, побудившим Skidmore, Owings & Merrill (www.som.com) опубликовать свой «Исследовательский проект Timber Tower» в 2013 году. Отчет демонстрирует осуществимость 42-этажного массового деревянного многоэтажного дома с дополнительным усилением. бетон в соединительных швах.

Marselle Condominiums, Сиэтл, спроектированный PB Architects, с Ю и Трохалакисом в качестве инженера-строителя и Norcon NW в качестве генерального подрядчика. 5,5-этажный комплекс площадью 160 000 квадратных метров был построен на двухэтажном бетонном подиуме; он соответствует конструктивным ограничениям типа III-A.Широкое использование инженерной древесины способствовало тому, что застройка, состоящая из 132 единиц жилья, получила статус «Экологичность строительства» Ассоциации строителей. Фото: Мэтт Тодд, любезно предоставлено U.S. Woodworks

Главной целью использования SOM массивной древесины в качестве основного конструкционного материала в исследовании было свести к минимуму углеродный след здания на 60–75%. В отчете содержится призыв к дополнительным исследованиям и физическим испытаниям для проверки характеристик конструкции и пожарной безопасности, а также призывом дизайнерского сообщества творчески работать с муниципалитетами и должностными лицами кодекса, «чтобы сделать деревянные здания жизнеспособной альтернативой более устойчивым высотным зданиям.”

Кодексы

уже продвигаются в направлении разрешения больших деревянных конструкций, но не обязательно для массовых деревянных небоскребов. Здания с каркасом из светлого дерева до шести этажей с четырьмя группами размещения на каждом уровне допускаются в соответствии с предписаниями по высоте и площади Международного строительного кодекса 2012 г. (http://publicecodes.cyberregs.com/icod/ibc /).

Малоэтажные здания учреждений и учреждений здравоохранения могут быть построены из тяжелой древесины (цельнолитые конструкции типа IV с твердыми или клееными элементами, деревянным настилом и конструкционной обшивкой без скрытых пространств) или они могут иметь тяжелую деревянную крышу типа Здания I и II типа.Эти сооружения также могут соответствовать нормам строительства типа VA или типа IIIA, включая одноэтажные орошаемые сооружения и некоторые другие до пяти этажей. WoodWorks отмечает, что усиление межсетевого экрана и увеличение фасада может еще больше увеличить допустимую занимаемую площадь.

IBC и местные кодексы также улучшили перспективы для школ, жилых домов для престарелых, офисных комплексов, общественных центров и рекреационных зданий использовать дерево в качестве конструкционного материала для проектов высотой до пяти или шести этажей.

Все более широкое использование конструкции подиума привело к появлению оригинальных и безопасных среднеэтажных конструкций, в которых жесткая нижняя часть (подиум), обычно платформа из бетонных плит, сочетается с верхней частью гибкого деревянного каркаса.В предыдущих выпусках IBC использование подиума нижнего уровня ограничивалось автомобильной стоянкой, но сейчас немногие юрисдикции ограничивают использование первого этажа. Типичные конструкции подиумов называются пятью на один — пять деревянных этажей на бетонной платформе — но в последнее время появилось больше проектов пяти на два, например, в Сиэтле, где строительные нормы и правила допускают двухэтажный подиум. и общая высота здания до 85 футов.

Многосемейный комплекс Marselle площадью 160 000 кв. М в Сиэтле, спроектированный компанией PB Architects (pbarch.com) и инженер-строитель Yu & Trochalakis (www.ytengineers.com) использовали двухэтажное основание для поддержки пяти этажей светового каркаса, увенчанного антресольным уровнем — другими словами, 5,5 больше двух.

Использование дерева в конструкции подиумов имеет преимущества с точки зрения затрат и сроков. Если бы проект кондоминиума в Марселе был построен полностью из бетона, «он стоил бы примерно на 30% больше», — говорит Кори Кнудсон, вице-президент Norcon NW, генерального подрядчика. «Если бы мы построили весь проект из стали, это заняло бы гораздо больше времени, и нам пришлось бы внести много изменений в энергетику.”

«Это более легкие материалы, и сырье может быть экономично спроектировано, поскольку в гибридной структуре используются материалы, наиболее легко доступные на местных рынках», — говорит Бренеман из WoodWorks. Он отмечает, что на этапе строительства строительство из дерева, как правило, происходит тише и быстрее, чем из других материалов, с меньшим количеством грязных и шумных процессов, таких как сварка или шлифовка. «Таким образом, это приносит пользу сообществу, окружающему строительную площадку», — говорит он.

CLT и другие методы и технологии панельных материалов также могут ускорить строительство на месте, тем самым помогая снизить надбавки на рабочую силу.«Отель из бетона и стали прямо за Марселем имел такие же размеры, но наш каркас строился намного быстрее», — говорит Джо Хэнли, президент Norcon NW. «У них было много сварочных работ на месте, но, используя дерево, мы смогли работать в любую погоду».

ИСПОЛЬЗОВАНИЕ МАССОВОЙ ДРЕВЕСИНЫ И ПЕРЕКРЕСТНОЙ ДРЕВЕСИНЫ

Обрамление из светлого дерева имеет все большее число приверженцев на национальном уровне. Но как насчет массивных деревянных конструкций, будь то массивные или клееные сборные элементы?

«Основное отличие от легкой рамы в том, что массивная древесина не распознается кодом», — говорит Дэвид Барбер, руководитель отдела пожарной безопасности в Arup (www.arup.com). Он говорит, что некоторые AHJ ограничивают строительство из тяжелой древесины четырьмя или шестью этажами, при этом допускается большая высота, если в конструкции используется бетон.

Тем не менее, во многих портовых городах и старых лесных поселках есть тяжелые башни с деревянным каркасом, которые датируются 1900-ми годами — например, восьмиэтажное здание Butler Brothers, складское здание 1908 года в Сиэтле, которое в 1974 году было адаптировано для офисных и торговых помещений. Барбер говорит, что правила строительства с горючими элементами стали более консервативными; в некоторых юрисдикциях ограничения по высоте основаны на устаревших методах пожаротушения.

Здание Университета Британской Колумбии площадью 159 000 квадратных футов, посвященное наукам о Земле, назвало крупнейшее использование перекрестно-клееной древесины в Северной Америке. В строительной группе: Perkins + Will (архитектор), Equilibrium Consulting (структурный), Core Group Consultants (инженер-строитель), Stantec Consulting (механика), Acumen Engineering (электрика / технология) и Bird Construction (CM). Фото: Мартин Тесслер, любезно предоставлено Perkins + Will

Сторонники больших деревянных конструкций рекомендуют современные изделия из дерева, а не плиту.«Нам не нравится использовать деревянные каркасы для более высоких зданий: им не хватает прочности и прочности, как у инженерной древесины», — говорит Эндрю Во, директор-основатель компании Waugh Thistleton Architects (www.waughthistleton.com), которая спроектировала девятиэтажный Stadthaus. В Лондоне. Для высоких зданий из массивной древесины компания использует комбинацию из поперечно-клееной древесины и клееного бруса, либо платформенную конструкцию из панелей, балок и столбов из клееного бруса, либо их гибрид с прочными сердцевинами из CLT.

«Есть много дополнительных изделий из дерева, которые хорошо подходят для высоких деревянных зданий», — говорит Фредерик А.Камке, доктор философии, Лесной колледж Университета штата Орегон. Следующие хорошо зарекомендовавшие себя продукты доступны в крупных размерах:
• Пиломатериалы из клееного шпона (LVL)
• Пиломатериалы из параллельной прядей (PSL), торговое название «Parallel»
• Пиломатериалы из клееного бруса (LSL), торговое название «Timberstrand»

Самым популярным таким деревянным продуктом является поперечно-клееный брус, или CLT. «CLT — горячая тема в США, но старые новости в Европе, где он доступен уже около 15 лет», — говорит Камке, профессор Джельд-Вена по науке о древесных композитах в штате Орегон.В Канаде есть два производителя CLT, но ни одного в США.

Для CLT и других конструкционных изделий из дерева основными проблемами были огнестойкость и долговечность. Новые системы огнезащитных покрытий для использования с инженерными древесными композитами могут обеспечить двухчасовую огнестойкость. CLT проходит испытания на долговечность в определенных климатических зонах США, а также на сейсмостойкость. «Эти продукты являются частью строительной системы; поэтому проект здания должен учитывать всю систему », — говорит Камке.«Если внешняя облицовка выйдет из строя, долгосрочные последствия для каркаса могут быть разрушительными».

, чтобы избежать проблем, привлекайте ОПЫТНОГО ИНЖЕНЕРА-строителя

Строительные команды, рассматривающие возможность использования инженерной древесины, должны нанять опытного проектировщика конструкций. «Это должен быть очень интегрированный процесс проектирования с участием компетентного инженера-строителя и других членов команды с опытом», — говорит Майкл Грин, AIBC, FRAIC, AIA, основатель и директор Michael Green Architecture (mg-architecture.ок).

Грин спроектировал Центр инновационного дизайна древесины (WIDC) в Принс-Джордж, Британская Колумбия, который вскоре станет самым высоким в Северной Америке. Он говорит, что без опытных членов команды «вы можете довольно быстро попасть в дорогостоящую проблему», используя деревянные системы. «От того, насколько далеко друг от друга находятся стены и колонны, зависит размер балок», — говорит он. «Сделать это неправильно с деревом очень дорого». Главное — создать оптимальные промежутки между стенами и балками, чтобы уменьшить объем древесины.«Чем проще вы можете быть, тем более рентабельным это становится», — говорит Грин.

В проекте

Грина для WIDC использовалась стоечно-балочная конструкция из клееного бруса с настилом пола, состоящим из массивных деревянных панелей (например, из клееного бруса, CLT или конструкционных композитных пиломатериалов) вместо несущих панелей, обычно используемых для конструкций из CLT. Одним из преимуществ этого подхода было то, что он уменьшил количество и размер колонн и позволил увеличить количество стекла на фасадах.

Затем есть здание Университета Британской Колумбии площадью 159 000 квадратных футов, посвященное наукам о Земле, которое школа называет «самым большим деревянным зданием из панелей и крупнейшим применением CLT в Северной Америке».«ESB использовала 1300 тонн конструкционной древесины Дугласа и другой древесины, произведенной из местных источников, включая гибридные фермы из стали и дерева, панели пола из клееного бруса, покрытые бетоном, и балочные конструкции из клееного бруса.

Чтобы придать зданию жесткость и противостоять боковым нагрузкам, в некоторых областях использовались шевронные эластичные связи (также называемые перевернутыми V-образными распорками). Внутри атриума большая консольная лестница из цельного дерева поднимается на пять этажей. Деревянным потолкам перекликается навес из еловых панелей и клееных столбов, который охватывает три стороны первого этажа.

Детали просты, с использованием минимального количества стальных конструкций и оставления всех деревянных элементов с естественной отделкой. Экстерьер сочетает в себе цементную плиту и большие ленточные окна с натуральным камнем и небольшими бетонными элементами. Он не похож на инновационный цельнодеревянный среднеэтажный дом; однако «как один из трех примеров современного, более высокого деревянного строительства в Северной Америке, Здание наук о Земле стало важным примером потенциала массовых деревянных изделий в крупных строительных проектах», — говорит Perkins + Will’s Holt, член команда дизайнеров.

Недавние проекты малой и средней этажности, а также спекулятивные конструкции башен дают представление о том, как деревянные каркасы будут сегментироваться на различных строительных рынках. Многие подрядчики ожидают, что каркас платформы будет доминировать при строительстве до восьми или десяти этажей. Распределенные несущие стены, стоечно-каркасные системы и другие конструктивные каркасные конструкции подходят для более высоких проектов в этой категории. Они эффективны при планировке многоквартирных этажей, поскольку расстояние между несущими стенами обычно меньше.В девятиэтажном лондонском Stadthaus с 29 жилыми помещениями используется распределенная конструкция несущих стен с простым, стандартным креплением. Несмотря на то, что они несущие, стену можно смело снять с любого этажа; каждая панель пола опирается как минимум на две стены.

Для более высоких деревянных башен хорошей практикой считается структурный каркас из стоек и балок, обычно в сочетании с системой основной стены, которая может быть из монолитного бетона или других материалов. Это позволяет использовать меньше и больше изолированных колонн и дает знакомую плиту пола из ядра и оболочки, которую обычно предпочитают коммерческие офисные разработчики.Одним из таких примеров является исследовательская концепция SOM для 42-этажного массового деревянного многоэтажного дома с дополнительным железобетоном в соединительных стыках. На планах этажей показаны длинные пролеты колонн и гибкие открытые внутренние пространства. Детали его сердцевины и навесной стены будут такими же, как в стальных или бетонных зданиях.

По словам Бренемана из WoodWorks, масштаб проектов, подобных этим, является еще одним критерием жизнеспособности проекта: наличие строительных материалов. Что касается U.Рынок среднеэтажных домов с легкими каркасами, поставки превосходны по всей стране, и многие подрядчики знают свое дело. Строительство тяжелой древесины, говорит Бренеман, — это более специализированная отрасль, обычно это небольшая бригада монтажников, сотрудничающая с поставщиком тяжелой древесины.

Крис Спиклер, специалист по тяжелой древесине из Structurlam, говорит: «Средние и высокие здания из массивной древесины сейчас пользуются спросом, особенно в Канаде». Он отмечает, что CLT хорошо работает в многоквартирном строительстве благодаря простоте и прочности продукта.Для офисных зданий и других сооружений, в которых используется обширное остекление или сборные панели, могут быть эффективны стоечно-балочные конструкции из массивной древесины с настилами из CLT.

ИСПОЛЬЗОВАНИЕ ДЕРЕВА ДЛЯ СНИЖЕНИЯ УГЛЕРОДНЫХ СЛЕД при реализации проекта

Еще один способ повысить устойчивость проектов, связанных с древесиной, — это использование вторичной древесины, особенно для малоэтажных и некоторых среднеэтажных зданий. Восстановленная древесина становится настолько популярной, что ее цена быстро растет. В некоторых проектах Строительные команды отбирали пиломатериалы с деревьев, убитых жуками горной сосны, которые уничтожают леса, но оставляют полезную древесину.Недавний громкий пример — олимпийский овал Ричмонда в Ванкувере, Британская Колумбия, где использовалась зараженная жуками пихта Дугласа для арочных пролетов крыши катка на 512 000 квадратных футов.

Желательно практически любое дерево, говорят такие разработчики проектов, как Hines. Спроектированная композитная древесина, использованная для проекта Т3 в Миннеаполисе, привлекает многих потенциальных арендаторов, поскольку выглядит как старовозрастная древесина. Тем не менее, он производится путем ламинирования более мелких бревен из молодых деревьев. CLT производится путем склеивания перпендикулярных лент ели под очень высоким давлением.Согласно WoodWorks, такие продукты недавно стали доступны в Северной Америке с размерами до 19½ дюймов в толщину, 18 футов в ширину и 98 футов в длину. «В то время как панели CLT действуют как двусторонние плиты, более прочное направление следует за волокнами внешних слоев», — говорит WoodWorks.

В результате получаются несущие стены и полы, которые привлекательны для глаз, а также для конечных пользователей, которые все больше осознают экологические преимущества древесины. При использовании в конструкциях достигается ряд экологических преимуществ:

Общие экологические особенности.Древесина может быть получена из устойчиво управляемых лесов, что помогает защитить источники воды, дикую природу и культурно значимые объекты. При оценке жизненного цикла древесина, как правило, более предпочтительна, чем сталь и бетон, в таких показателях, как количество воплощенной энергии и общее загрязнение воздуха и воды.

Содержание углерода. Изделия из дерева имеют меньший углеродный след, чем сопоставимые конструкционные и отделочные материалы, отчасти потому, что древесина продолжает накапливать углерод, который деревья поглощают во время роста.Согласно исследованиям Консорциума по исследованиям возобновляемых промышленных материалов (www.corrim.org) и публикации «Синтез исследований древесных продуктов и воздействия парниковых газов» на производство древесины, как правило, требуется меньше энергии и сокращаются выбросы парниковых газов. некоммерческий центр лесных исследований FPInnovations (https://fpinnovations.ca).

Perkins + Will оценивает, что 1300 тонн тяжелой древесины в Здании наук о Земле означают улавливание более 1000 тонн углекислого газа, примерно столько же выбросов от 415 автомобилей каждый год.«Углеродный след эквивалентного бетонного каркаса будет вдвое больше, чем у деревянного каркаса ESB», — говорит Холт из P + W.

Тепловые характеристики. Коэффициент теплопередачи или значение U для пиломатериалов и деревянных элементов массы относится к толщине панели, а также к теплопроводности (скорости теплового потока) через одну единицу толщины материала. По данным Американского совета по древесине, теплопроводность конструкционных пиломатериалов из хвойных пород при влажности 12% находится в диапазоне 0.От 7 до 1,0 БТЕ × дюйм / (ч × квадратный фут × ° F).

Хотя эта единица измерения может быть вам незнакома, теплопроводность конструкционной мягкой древесины намного меньше, чем у бетона (6,0), стекла (7,0), стали (310,0) и алюминия (около 1500). Более толстые деревянные панели имеют более низкий коэффициент теплопередачи и обеспечивают еще более эффективную изоляцию. На стыках, чем лучше прилегание, тем лучше изоляционный уровень; по этой причине рекомендуется производить инженерные панели и колонны с использованием оборудования с числовым программным управлением для обеспечения плотных соединений и стыков.

Согласно Канадскому совету по древесине, для поддержания температуры в помещении в готовой конструкции, изготовленной из CLT, требуется около одной трети энергии нагрева или охлаждения, необходимой для стальной или бетонной конструкции.

Для этого курса требуется дополнительное онлайн-чтение. Чтобы заработать 1.0 учебных единиц AIA CES HSW, внимательно изучите всю статью и сдайте экзамен, опубликованный на www.BDCnetwork.com/WoodTowers.

Проектирование деревянных конструкций — Swedish Wood

Серия книг «Проектирование деревянных конструкций Том 1-3» заполняет давний пробел в шведской области деревянного машиностроения.Книги в основном предназначены для активных инженеров-строителей, а также для студентов технических университетов и высших учебных заведений Швеции. Исследователи, архитекторы, студенты с низшим техническим образованием и люди, которые в целом заинтересованы в том, чтобы научиться проектировать деревянные конструкции или просто расширить свои знания о деревянных строительных материалах, могли бы извлечь пользу из части содержания. Книги также доступны на шведском языке под названием «Dimensionering av träkonstruktioner Del 1-3».

Проектирование деревянных конструкций Том 1
Конструктивные аспекты деревянного строительства. Книга была выпущена, чтобы облегчить работу инженеров-строителей, занимающихся деревянными конструкциями, и адаптирована к Еврокодам, а также к шведским правилам применения EKS 9 (BFS 2013: 10). Это переработанная версия проекта «Проектирование деревянных конструкций», впервые опубликованная в 2011 году.
316 страниц, формат A4.

Проектирование деревянных конструкций Том 2
Правила и формулы согласно Еврокоду 5 и EKS 9 (BFS 2013: 10), включая свойства материала.Эта книга предназначена для использования вместе с книгами «Проектирование деревянных конструкций» Том 1 и 3.
64 страницы, формат А4.

Проектирование деревянных конструкций Том 3
14 расчетных практических примеров с решениями. Эта книга предназначена для использования вместе с книгами «Проектирование деревянных конструкций» Том 1 и 2.
64 страницы, формат А4.

Найдите Проектирование деревянных конструкций Том 1-3 в формате pdf здесь

Цифровая версия обновлена ​​до EKS 10 (BFS 2015: 6).

Заказать Проектирование деревянных конструкций Том 1-3 в печатном виде

Обратите внимание на , что книги можно приобрести отдельно или в комплекте.

Плата за обслуживание в размере 36 SEK не вкл. НДС (25%) (45 шведских крон, включая НДС) будет добавлен к каждому заказу независимо от количества заказанных копий. Плата за обслуживание покрывает расходы на обработку, выставление счетов и упаковку. НДС на книги составляет 6%. Будут добавлены расходы по доставке.

Swedish Wood заботится о вашей конфиденциальности и всегда ответственно относится к вашим личным данным.Читайте нашу политику конфиденциальности здесь.

Заказ публикаций за пределами Швеции
Если вы хотите заказать наши публикации из другой страны, кроме Швеции, свяжитесь с Förlängda Armen Logistik AB [email protected]
и сделайте заказ по электронной почте. Вы должны оплатить счет заранее.

Что такое массовая древесина? | Дизайн + Строительство

Элементы и системы массового деревянного и более высокого деревянного строительства

Изделия из массивной древесины — это строительные блоки, которые делают возможным более высокое деревянное строительство.Продукция в семействе массивной древесины включает поперечно-клееный брус (CLT), клееный брус (DLT), клееный брус (клееный брус), клееный брус (LSL), клееный брус (LVL), пиломатериал из параллельных прядей (PSL). ), и брус с гвоздями (NLT). Массивная древесина и изделия из дерева могут использоваться во множестве приложений и являются основой более высоких деревянных строительных систем.

Виды массовых каркасных систем

Когда дело доходит до массовой древесины, существует постоянно расширяющееся количество опций и систем.Используя различные комбинации и размеры, массовые деревянные изделия могут служить балками, колоннами, перекрытиями, крышами и стенами с учетом направленной силы каждого деревянного изделия. В отличие от обычных бетонных и стальных систем, которые, как правило, соответствуют стандартным шаблонам, массивные деревянные системы обладают потенциалом для большей гибкости, хотя и не без некоторых проблем.

К типам массовых деревянных каркасных систем относятся:

Стойко-балка

Стойко-балочные массивные деревянные системы являются популярным выбором и напоминают общий подход, используемый в исторических тяжелых деревянных зданиях прошлого.Это каркас из настилов, балок и столбов, опирающийся на фундамент. Вертикальные деревянные элементы называются стойками, а горизонтальные деревянные элементы — балками. Стойка и балки соединяются с помощью стальных механических креплений. Эта система строительства не требует несущих стен. Клееный брус часто служит столбами и балками. Профнастилы могут быть изготовлены из панельных массивных деревянных изделий, таких как NLT, CLT или других. Стойко-балочная система хорошо подходит для конструкций с открытой планировкой, таких как офисы и коммерческие здания.

Массовые деревянные перекрытия и стеновые системы

В отличие от стоечно-балочной конструкции, дизайнеры могут воспользоваться возможностью двустороннего перекрытия массивных деревянных панелей. Это могут быть массивные деревянные панели, построенные так, чтобы образовывать сотовую структуру, хорошо подходящую для выдерживания как вертикальных, так и поперечных нагрузок. В этих системах массивные деревянные панели, подобные железобетону и стали, образуют как пол, так и стены, причем стены несут нагрузку от конструкции. В некоторых случаях массивная древесина может составлять ядро ​​здания вместо бетона.

Гибридные массовые деревянные системы

Гибридные массовые деревянные системы — это широкая категория, которая относится к любой комбинации дерева, стали, бетона и других возможных материалов и строительных систем. Гибридные системы, основанные на характеристиках и сильных сторонах каждого строительного материала, предлагают большую гибкость. Это может включать почти полностью деревянное решение, которое сочетает в себе деревянную конструкцию с легким каркасом и массивные деревянные панели, где только фундамент бетонный, а соединительные элементы — металлические.

Центр CE — Дорожная карта для высоких деревянных конструкций: проектирование, одобрение, строительство

Растет движение к использованию тяжелой и массивной древесины в качестве основного конструкционного материала для средних и высоких зданий, в значительной степени потому, что древесина является возобновляемой, хранит углерод и является энергоэффективной. Новые конструкционные изделия из дерева, в том числе поперечно-клееная древесина, также подпитывают это движение. Этот веб-семинар даст разработчикам, владельцам, архитекторам, инженерам и подрядчикам советы о том, как создавать деревянные здания выше четырех или пяти этажей.

Дэвид Барбер — руководитель компании Arup в Вашингтоне, округ Колумбия, где он работает инженером по противопожарной защите. Дэвид занимается исследованием и проектированием деревянных конструкций для пожаротушения более 20 лет, помогая в испытаниях и разработке новых технологий древесины, создавая руководства по проектированию пожарной безопасности для строительства, работая с поставщиками изделий из древесины и завершая проектирование пожарной безопасности для средних предприятий. высотные и многоэтажные деревянные дома.Он помогает архитекторам, подрядчикам и инженерам в проектировании деревянных конструкций, а также работает с разработчиками деревянных изделий. В настоящее время Дэвид работает с успешными проектными группами двух победителей конкурса USDA Tall Wood Building Competition — Framework в Портленде, штат Орегон, и 475 W. 18 th St. в Нью-Йорке — в качестве проектировщика противопожарной защиты.

Джефф Морроу — менеджер программы по ленд-лизу, который специализируется на поставках строительных работ.До того, как возглавить группу по ленд-лизу при строительстве новых отелей в рамках программы приватизации армейского жилья (PAL), он был старшим инженером проекта в Форт-Кэмпбелл, штат Кентукки, где он впервые применил новые подходы к экономии энергии и ресурсов в рамках программы ленд-лиза. новаторский проект Zero Energy Homes. Этот проект предоставил творческую и жизнеспособную стратегию для достижения реального изменения воздействия наших зданий на окружающую среду. Джефф получил степень бакалавра наук и магистра наук в области управления строительством в Университете Пердью.В 2013 году он был отмечен премией журнала Professional Builder 40 Under 40 Awards.

Томас Робинсон — руководитель и основатель LEVER Architecture. Он является признанным лидером в области дизайна на Северо-Западе с растущим числом отмеченных наградами местных работ в Портленде, штат Орегон, которые привлекают международное внимание. Два недавних проекта, Arthouse Student Housing и Union Way, находятся в четырех кварталах от компании Framework, победившей в конкурсе США по высокому деревянному строительству.Эти проекты с инновационными городскими и строительными стратегиями с использованием материалов из местных источников были представлены в Architectural Record, The New York Times, Monocle, Newsweek и региональных изданиях. LEVER также является обладателем множества наград AIA в области дизайна в Портленде, штат Орегон, Северо-Западном региональном совете (NWRC) и в Лос-Анджелесе, штат Калифорния.

Think Wood — ведущий провайдер образования о преимуществах использования пиломатериалов хвойных пород в коммерческих, общественных и многоквартирных домах.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
