Расчет и конструирование фундамента — Студопедия

Поделись

В курсовом проекте в качестве фундаментов под колонны предлагается запроектировать центрально-нагруженные столбчатые фундаменты стаканного типа. Фундаменты предлагается запроектировать монолитные из бетона класса В15, в качестве основной несущей арматуры необходимо применять арматуру А300 или А400 в зависимости от указанной в задании.

Так как фундаменты центрально-нагруженные, то их обычно изготавливают семеричными (подошва имеет квадратную в плане форму).

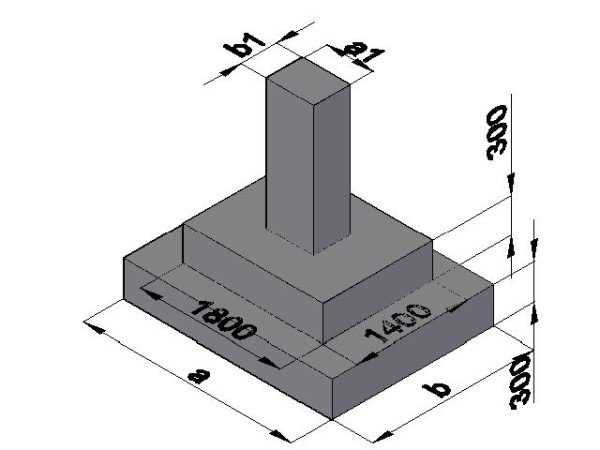

Количество ступеней (см. рисунок 2.5.1) назначают в зависимости от высоты фундамента h: при 450мм<h<900мм – две ступени, при h³900мм – три ступени. Минимальная высота одной ступени 300мм. Размеры ступеней проектируются такими, чтобы контур фундамента (см. рисунок 2.5.1) находился снаружи усеченной пирамиды, верхним основанием которой служит опорное сечение колонны, а грани наклонены под углом 45^о.

а)

б)

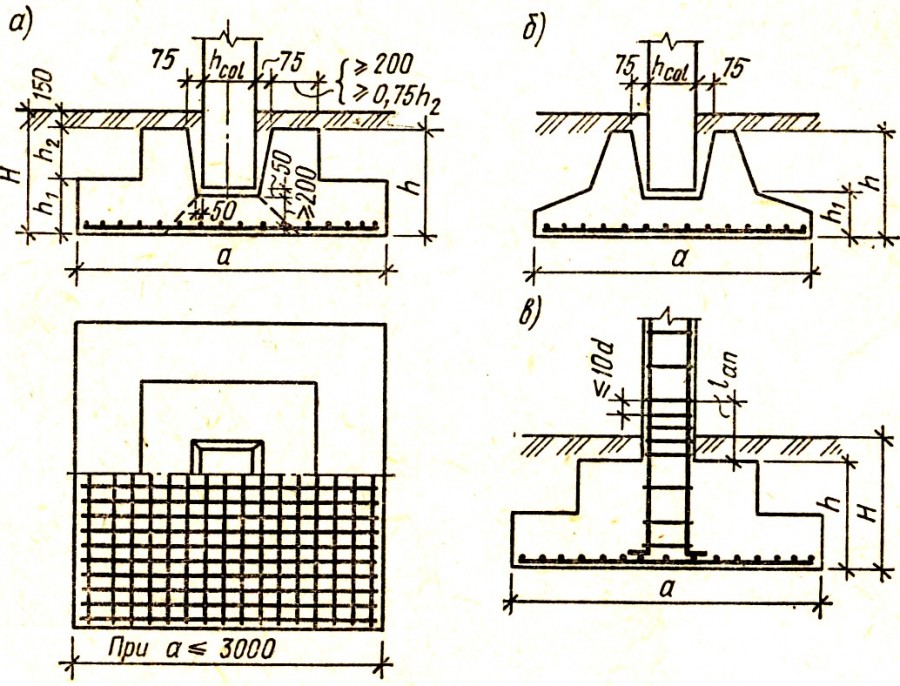

Рисунок 2.

5.1 – Фундаменты стаканного типа а) двухступенчатый, б) трехступенчатый

Глубину заложения фундамента в курсовом проекте условно назначена 1500мм. Вообще глубина заложения для Новосибирска назначается обычно ниже глубины промерзания грунта, равного 2,2м, но так как в проекте необходимо запроектировать фундамент под среднею колонну, то его глубину заложения можно назначать меньше. Расчетное сопротивление грунта R₀ – задано в задании.

Глубина стакана h_gl принимается равной , где b – размер сечения колонны. Толщина дна стакана принимается не менее 200мм во избежание ее продавливания в процессе монтажа колонны.

Минимальную площадь подошвы фундамента можно определить по формуле:

, /2.5.1/

где N_n – нормативное значение усилия действующего от колонны на фундамент (приблизительно можно принять равным N_n=N/1,15) N – продольное усилие в колонне первого этажа;

– усредненный удельный вес фундамента и грунта на уступах фундамента равный 20кН/м³;

Н₀ – глубина заложения фундамента (в курсовом проекте условно принято 1,5м).

Так как для центрально-нагруженных фундаментов предполагается квадратная подошва, тогда минимально допустимый размер фундамента b_ф

можно определить как:

/2.5.2/

При этом размер подошвы фундамента назначают кратно 300мм. Площадь фундамента будет равняться

. /2.5.3/

Минимальная высота всего фундамента под сборную колонну по конструктивным соображениям определяется как:

. /2.5.4/

Минимальная высота фундамента из условия среза определяется как:

, /2.5.5/

где N – расчетное усилие, действующее на фундамент от колонны;

— интенсивность давления грунта на подошву фундамента определяемая как ;

а – расстояние от грунта до равнодействующей в растянутой арматуре, принимается равной 30…60мм если выполняется подготовка под подошву фундамента и не менее 70мм в случае ее отсутствия.

Высоту фундамента h назначают как большую из и при этом она должна быть кратна 150мм.

Рабочая высота нижней ступени фундамента h_1,0 определяется из условия равновесия, где , — внешнее усилие в наиболее опасном сечении, — минимальное усилие воспринимаемое бетонным сечением без поперечного армирования. Разрешив это неравенство относительно , получим, что минимальная рабочая высота первой ступени должна быть:

. /2.5.6/

Для определения площади сечения арматуры в нормальных сечениях I-I, II-II, III-III определяют расчетные моменты в этих сечениях как для консольной балки, от интенсивность давления грунта на подошву фундамента . Величина этих моментов равняется:

/2.5.7/

/2.5.8/

/2.5.9/

Требуемая площадь сечения арматуры определяется по приближенной формуле:

— для любого фундамента /2.5.10/

— для трехступенчатого фундамента /2.5.11/

— для двухступенчатого фундамента /2.5.12/

— для трехступенчатого фундамента /2.5.13/

Сетки для армирования фундамента подбираются по А_s=max(A_s_,_I, A_s_,_II, A_s_,_III).

Так как внутренние момент возникающий в подошве фундаменте определялся на всю ширину фундамента, то и требуемая площадь арматуры определяется на всю ширину фундамента.

Требуемую площадь сечения одного стержня можно определить по формуле:

, /2.5.14/

где s – шаг стержней в подошве фундамента, можно применять 100, 125, 150, 175 или 200мм.

По требуемому значению площади сечения одного стержня определяется необходимый диаметр рабочих стержней при назначенном шаге. При этом в связи с тем, что фундамент центрально нагружен стержни в продольном и поперечном направлении одинаковы.

Проектирование фундаментов стаканного типа под промышленные здания

МПС РОССИИ

Государственное образовательное учреждение

высшего профессионального образования

Ростовский государственный университет путей сообщения

(РГУПС)

________________________________________________________________

Курсовой проект по дисциплине

«Основания и фундаменты» на тему: проектирование фундаментов стаканного типа под промышленные здания

Выполнил:

Проверил(а): Моргун Л. В.

Ростов-на-Дону

2010

СОДЕРЖАНИЕ

Введение

1. Дополнительные сведения к заданию на проектирование………………..4

2. Анализ инженерно-геологических условий площадки строительства

и физико-механических свойств грунтов …………………………………….6

3. Выбор глубины заложения фундамента……

………………………………8

4. Расчет размеров подошвы фундамента…………………………………….10

5. Расчет осадок подошвы фундамента……………………………………….19

6. Расчет прочности конструктивных элементов фундамента………………...22

6.1. Конструирование фундамента…………………………………………….22

6.2. Расчет фундамента на продавливание колонной дна стакана………….25

6. 3. Определение сечения арматуры в плитной части фундамента…………27

6.4. Определение диаметра арматуры…………………………………………28

Заключение

Список использованной литературы

ВВЕДЕНИЕ

Фундамент является важнейшей частью любого сооружения, так как через него передаются все напряжения на грунты и основания, которые в свою очередь обладают дисперсностью и пористостью. В связи с этим при проектировании необходимо пользоваться регламентациями строительных норм и правил.

Фундаменты стаканного типа предназначены для установки колонн одноэтажных зданий. Сечение колонн — от 300×300 до 700×500мм.

Для изготовления фундаментов применяется бетон не менее марки по прочности на сжатие М 200, по морозостойкости не менее марки F 50, водонепроницаемость не нормируется.

В данной работе посчитан фундамент стаканного типа под 2-х ригельную колонну.

1 Дополнительные сведения к

заданию на проектирование

Необходимо запроектировать фундаменты для двухпролетного одноэтажного промышленного здания II класса ответственности, в котором технологическое оборудование и заглубленные помещения не оказывают влияния на расположение фундаментов. Среднесуточная температура воздуха в помещениях, примыкающих к наружным фундаментам, в зимний период составляет +10

⁰С. Нагрузки на полы цеха вблизи колонн крайнего ряда отсутствуют. Режим работы кранов 7, круглосуточный.

Проектируемое промышленное здание должно иметь железобетонный каркас. Поэтому по прил.4 СНиП 2.02.01-83* предельная осадка такого здания S_u = 8 см, предельный крен не нормируется.

ИСХОДНЫЕ ДАННЫЕ

Номера слоев:

1. Отметка поверхности земли – 142,6

2.Отметка подошвы слоя – 141,6

1. Песок(средний) – 134.4

2. Суглинок – 131.0

3. Глина – до 6

Удельный вес твердых частиц грунта (кН/м3):

1. Песок(средний) – 26,6

2. Суглинок – 26,8

3. Глина – 27,6

Удельный вес грунта (кН/м3):

1. Почва – 12,4

2. Песок(средний) – 19,6

3. Суглинок – 20,0

4. Глина – 19,8

1. Песок(средний) – 0,24

2. Суглинок – 0,20

3. Глина – 0.23

Граница текучести:

1. Суглинок – 0,31

2. Глина – 0,41

1. Суглинок – 0,18

2. Глина – 0,20

1. Песок(средний) – 1

2. Суглинок – 32

3. Глина – 51

1.Песок(средний) – 34
2. Суглинок – 25
3. Глина – 19

1.Песок(средний) – 30
2. Суглинок – 25
3. Глина – 26

2. Анализ инженерно-геологических условий площадки строительства и физико-механических свойств грунтов

Таблица 2.1 — Расчет физико-механических свойств наслоений грунта

№	Наименование свойств	Расчетные уравнения	Наименование слоя грунта
№	Наименование свойств	Расчетные уравнения
1	2	3	4	5	6
1	Удельный вес твердых частиц грунта (γ_s)	γ_s	19,6	20,0	19,8
2	Удельный вес скелета грунта в состоянии естественной влажности (γ_d)	γ_d = γ(1+W)	8,47	8,4	8,89
3	Коэффициент пористости (e)	е = (γ_s/γ_d)-1	0,96	1,00	0,98
4	Степень влажности (S_r)		0,66	0,54	0,65
5	Число пластичности (J_р)		−	0,13	0,21
6	Показатель текучести (J_L)		−	0,15	0,14
	Условное сопротивление грунта сжатию (R₀)	R₀	0,15	0,22	0,22

Расчеты проведены с использованием таблиц: 2. 2;2.3;2.4;2.5;2.6;2.7

методического указания по дисциплине «Основания и фундаменты»

Примечания: γ_w – удельный вес воды, кН/м³;

γ – удельный вес сухого грунта в состоянии естественной пористости.

Для расчета физико-механических свойств наслоений грунтов пользуются справочными данными из СНиП 2.02.01-83*, приведенными в таблицах 2.2-2.6. Для всех грунтов рассчитывают:

Удельный вес скелета грунта в состоянии естественной влажности

γ_d = γ(1+W), (2.1)

где γ – удельный вес грунта в сухом состоянии;

W – естественная влажность.

Удельный вес грунта во взвешенном состоянии

, (2.

где _{– удельный вес твердых частиц грунта;}

_{– удельный вес воды, равный 10 кН/м³;}

е – коэффициент пористости.

Коэффициент пористости:

е = (γ_s/γ)-1 (2.3)

(2.4)

Только для глинистых грунтов рассчитывают:

Число пластичности

, (2.5)

где _{– влажность на границе текучести;}

_{– влажность на границе раскатывания.}

(2.6)

На основе рассчитанных значений по таблицам 2.6 и 2.7 методического пособия определяют величину условного сопротивления сжатию (R₀) каждого пласта грунта.

3.Выбор глубины заложения фундамента

Одним из важнейших факторов, предопределяющих заглубление подошвы фундамента, является глубина сезонного промерзания грунта. Для районов, где глубина промерзания на незастроенной территории не превышает 2,5 м, ее нормативное значение (d_fn) определяют по формуле:

                   (3.1)
где M_t – безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по СНиП 2.01.01 «Строительная климатология и геофизика»;
       d₀ — эмпирический коэффициент, величина которого зависит от вида грунта. Для суглинков и глин d₀ = 0,23 м; супесей, песков мелких и пылеватых d₀ = 0,28 м; песков гравелистых, крупных и средней крупности d₀ = 0,30 м; крупнообломочных грунтов d₀ = 0,34 м.
=2,141 м
              Вывод: Отметка подошвы фундамента располагается в слое песка. Показатели будут более экономичнее в нем.
              Вывод: Обрез фундамента на отметке 142,3 м (не менее 0,15 м от поверхности.
      Существует понятие расчетного значения глубины сезонного промерзания грунта (d_f), которое определяют по формуле:
d_f= К_h•d_fn = 1,07 м                        (3.2)
                   где    К_h – коэффициент, учитывающий влияние температуры воздуха внутри помещений, примыкающих к наружным фундаментам, учитывающий наличие подвала или технического подполья, а также состав полов (табл. 1). Принимается по СНиП 2.02.01 «Строительная климатология и геофизика».
      В случаях, когда глубина заложения фундаментов не зависит от расчетной глубины промерзания d_f, соответствующие грунты, указанные в настоящей таблице, должны залегать до глубины не менее нормативной глубины промерзания d_fn.
