Коньковый брус сечение: Какой размер должен быть у коньковой балки. Расчет конькового бруса и размеры прогона. Стропила, спаренные в две или три доски

Содержание

Конек на крышу: размеры, расчет высоты и монтаж

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Как самостоятельно удлинять стропильные ноги?

Бруски, из которых изготавливаются стропила, имеют стандартные размеры. Если нужны элементы большей длины, их понадобится срастить. Прежде всего, следует ознакомиться с характеристиками конструкции и выяснить, какие нагрузки влияют на системы стропил в различных местах.

Удлинение стропильных ног различными методами лишь в исключительных случаях позволяет обеспечить жесткость изделия на изгиб. Чаще всего в местах скрепления будет элемент с ограниченной степенью свободы, то есть в результате получится пластичный шарнир.

Чтобы решить данную проблему, понадобится выполнять стыковку стропил в месте с небольшим моментом изгиба. Подобный момент проявляется поблизости с местом опоры стропильных ног. Поэтому для того чтобы выполнить сращивание, следует выбирать место, которое удалено от опорного элемента постройки максимум на 15% длины пролета.

Рисунок 2. Схема сращивания стропил внахлест.

На главном прогоне системы стропил очень важно создать идентичную прочность деталей. В данном месте важно предусмотреть одинаковый прогиб, так как именно в таком случае можно будет обеспечить идентичную высоту конька по всей длине. Благодаря правильному выбору места скрепления стропильных элементов можно обеспечить их надежность.

Элементы, которые будут нужны:

  • гвозди;
  • винт;
  • бруски;
  • отвес;
  • накладки;
  • пила.

Способы сращивания деталей

На сегодняшний день существует несколько различных методов того, как можно нарастить стропила. Выбор способа надо осуществлять, исходя из конструктивных особенностей системы стропил. На выбор влияют следующие факторы:

  • техническое оснащение площадки для строительства;
  • шаг монтажа стропильных ног;
  • материалы, которые есть в наличии.

Скрепление встык является самым быстрым вариантом удлинения изделий. Чтобы его осуществить, нужно обрезать соединяемые заготовки под углом 90°. Высокая точность необходима для того, чтобы предотвратить прогиб постройки в месте скрепления. Для фиксации стропил можно использовать накладки из дерева или металла, которые фиксируются с помощью гвоздей. Визуально процесс сращивания стропил встык можно увидеть на рис. 1.

Рисунок 3. Спаренные детали.

Если планируется выполнить наращивание стропил путем использования метода косого прируба, то в месте скрепления элементы следует подрезать под углом 45°. В качестве приспособления для крепежа при данном методе наращивания используется крепежный элемент диаметром примерно 10-14 мм, который монтируется в средину места стыка.

Самым простым методом является скрепление нескольких деталей системы стропил внахлест. В данном случае не играет роли точность, так как нахлест должен составить примерно 90-100 см.

Бруски после монтажа в подходящее положение закрепляются гвоздями. Крепежные детали нужно будет вбить в шахматном порядке. Это делается для того, чтобы исключить вероятность повреждения брусков. В некоторых случаях для скрепления постройки допускается использование болтов и шпилек. Монтаж следует выполнять по заранее подготовленным углублениям. Данный метод является трудоемким, однако он имеет высокую надежность. Визуально скрепление стропильных элементов внахлест можно увидеть на рис. 2.

При скреплении стропил следует помнить о том, что для соединения надо будет выбрать ненагруженный участок постройки.

Пристройка к дому с двускатной крышей

Этот вариант применяется для пристроек, которые впоследствии будут использоваться как полноценные помещения основного строения. Как правило, сама пристройка выполняется на массивном фундаменте, связанном с несущим основанием дома. Так же соединяются и стены, с использованием закладных элементов.

Двускатная стропильная конструкция предусматривает наличие чердака. В качестве материалов изготовления используются деревянные балки из массива или клееные. Для наката используется сечение 150×100 мм, для стропильной системы – 100×100 мм². Шаг установки несущих элементов не более 700 мм, а при использовании утеплителя – 600 мм.

Соединение двускатной крыши пристройки с главным зданием выполняется через флешинг или врезку.

Как увеличить длину стропил

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Стропильную систему обычно собирают из различных деревянных элементов, таких как стропила, брус, доски, бревна. Гнутые стропила позволяют построить крышу необычной формы: например, округлой.

Способы, как срастить стропила:

  • соединением встык;
  • косым прирубом;
  • соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место соединения стропил не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют. С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Главные характеристики узлов стропильной системы

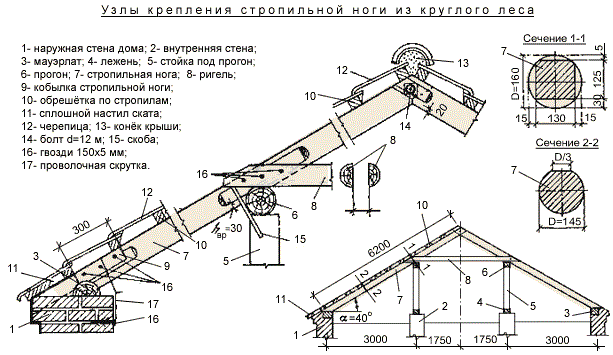

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

  1. Пластинами.
  2. Крепежными элементами LK.
  3. Уголками.
  4. Кронштейнами WВ.
  5. Саморезами.
  6. Разновидностями уголка КР.
  7. Стяжками из проволоки.
  8. Монтажной лентой перфорированной ТМ.
  9. Болтами с гайками.
  10. Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Материалы, применяемые на стропильную систему крыши

Расчёт материалов для крыши, начинается от определении угла наклона кровли. Больший наклон требует большего количества материалов. Однако нужно учитывать, как в нашем случае и высоту мансардного этажа. А также большой уклон, на грани приемлемого, избавит крышу от снежной нагрузки, такой нередкой на юге Сибири в Алтайском крае. Расчётными данными для подсчёта потребности в брусе и доске являются размеры конструкций и их сечения.

Варианты расчёта потребности в материалах выполняются именно в случае, если известны все параметры возводимых конструкций. А также включая особенности архитектурной формы крыши и мансардного этажа.

Покровный кровельный стройматериал

Одна из главных конструкций дома – это крыша. И крыши двухскатные, и многоскатные бывают во всех отношениях различные:

  • с большим уклоном – крутые,
  • с маленьким уклоном – пологие,
  • многощипцовые и прочие.

Крыши с использованием соединительных зубчатых пластин (Монтаж стропил с помощью гвоздевых пластин):

Особенности технологии: стропильная система позволяет максимально использовать мансардное пространство. При помощи:

  • использования клееного материала, что позволяет оставлять стропила цельными (до 12м.). технология исключает сращивание стропил!
  • математического расчета на компьютере с использованием новейших программных разработок в этой области. После задания всех необходимых вводных данных (геометрия крыши, ветровые, снеговые нагрузки, типа используемого кровельного материала, региона местности и т.д.) программа выдает полную информацию по стропильным ногам, их расположению, сечению, детализированные чертежи, т.е. всю необходимую документацию для изготовления каркаса кровли. Имея эти данные, в цехе квалифицированный персонал за короткий срок изготавливает кровлю любой сложности и конфигурации. Результат работы пакетируется и отправляется на объект. На объекте стропильная конструкция собирается буквально за считанные дни. Так как весь процесс изготовления происходит в заводских условиях, предлагаются широчайшие возможности для производства очень сложных, фигурных, в том числе и с открытыми элементами стропильных ног, кровель. Данная технология позволяет проектировать и изготавливать, в заводских условиях, несущие стропильные конструкции практически для любого типа крыш. Крыши с использованием соединительных зубчатых пластин применяются во всех типах сооружений, например: частные жилые дома, промышленные и прочие сооружения, включая реконструкцию кровли зданий ветхого жилого фонда.

Основные преимущества данной технологии:

  1. Надежность в каждом узле стропил. Это достигается за счет применения наиболее передового программного комплекса, что невозможно при традиционном способе проектирования.
  2. Заводская обработка конструкций: сушка и нанесение защитных составов.
  3. Сроки проектирования и изготовления конструкций значительно меньше традиционных способов. Проектирование стропильных конструкций для частного жилого дома площадью около 300 м2, может занимать 5–6 часов, а заводское изготовление данного комплекта стропил 1–3 дня.
  4. Минимальные трудозатраты при монтаже крыши дома.
  5. Возможность проектирования и изготовления стропильных конструкций больших пролетов. Большепролетные конструкции крыши могут изготавливаться в виде монтажных узлов (соединений стропил), отдельно перевозимых на место строительства, где их монтируют в общую конструкцию крыши и устанавливают в конечное положение.
  6. Стропильные конструкции, изготовленные по данной технологии имеют значительно меньший вес по сравнению с металлическими конструкциями, что позволяет экономить материал при заложении фундамента сооружения, а также использовать их при реконструкции старых крыш и строительстве на их месте новых мансардных этажей.
  7. Малый вес стропильных конструкций облегчает монтаж стропильных конструкций (крепление и установку стропил) без необходимости применения тяжелой строительной техники.
  8. Отсутствуют строительный мусор, который неизбежно образуется при любом другом виде строительства.

Перейти к списку всех статей

Как увеличить длину стропил

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Стропильную систему обычно собирают из различных деревянных элементов, таких как стропила, брус, доски, бревна. Гнутые стропила позволяют построить крышу необычной формы: например, округлой.

Способы, как срастить стропила:

  • соединением встык;
  • косым прирубом;
  • соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют. С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

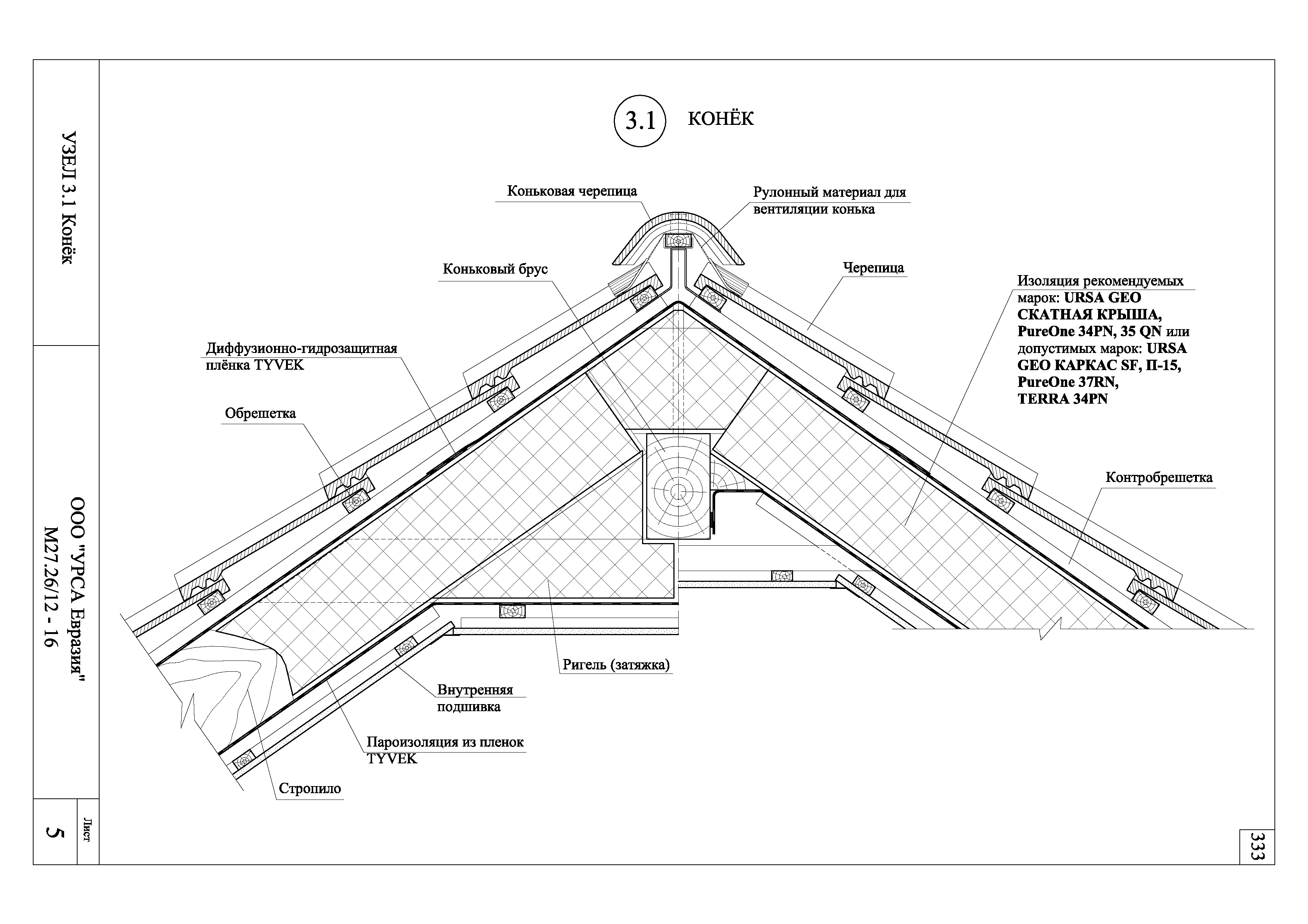

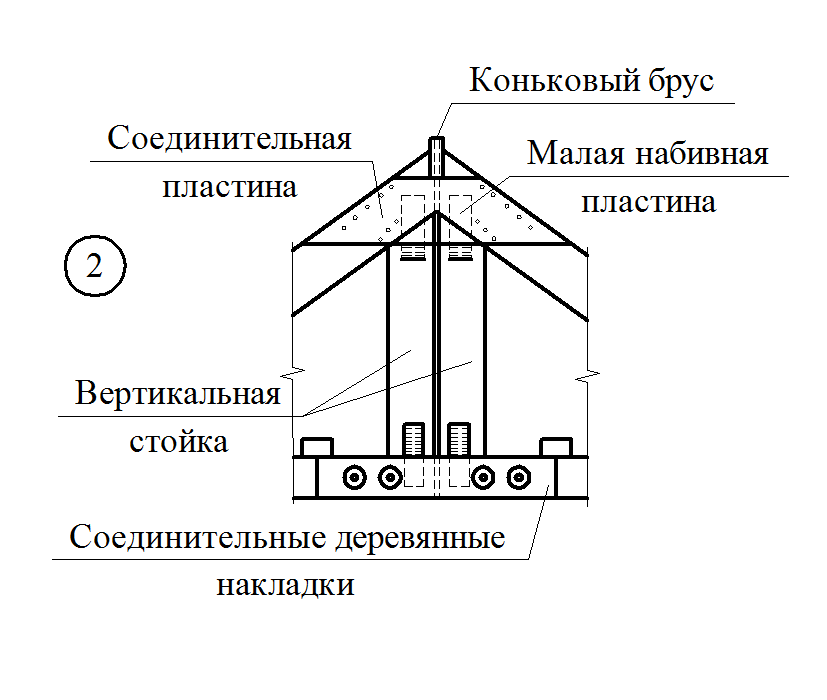

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

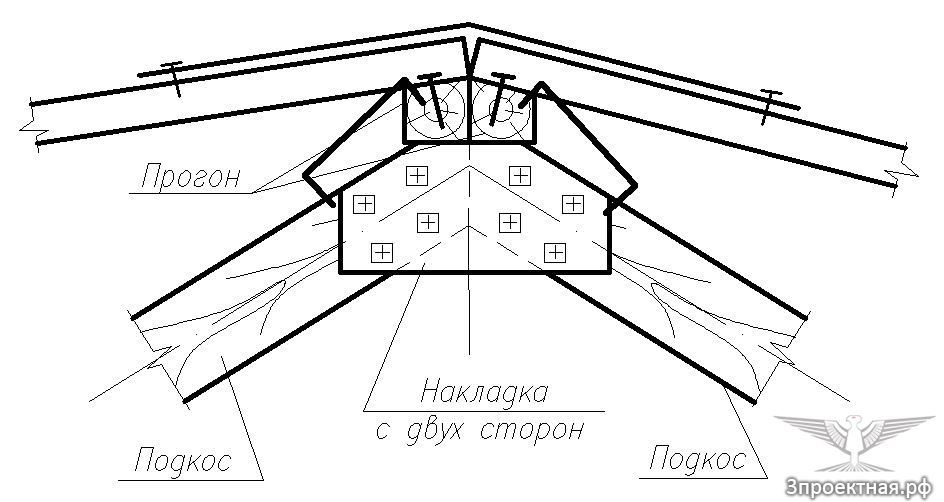

Сращивание стропил в коньке двускатной крыши

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

  • Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
  • Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
  • Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение которого снимают при помощи горизонтальных ригелей.
  • Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
  • Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
  • А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками. Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
  • Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами. Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
  • Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Вот более подробная информация:

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

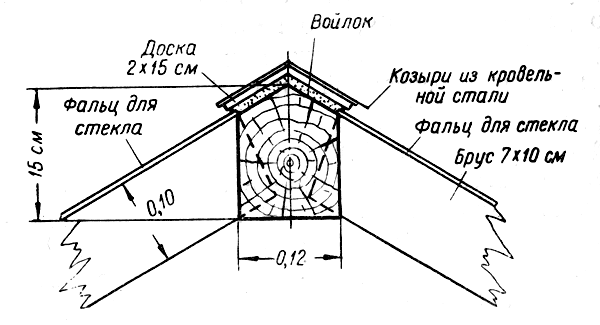

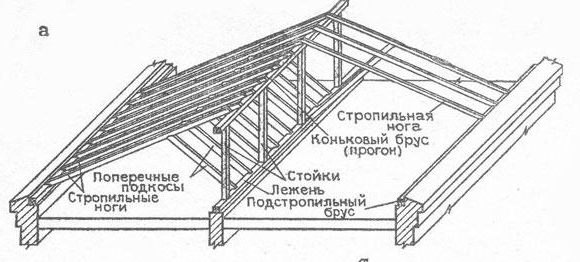

Каковы функции конькового бруса?

Коньковый деревянный брус и закрепленные к нему стропила призваны выполнять следующие задачи при строительстве жилья:

  1. Создать устойчивую структуру стропильной системы.
  2. Равномерно распределить силу давления и площадь по боковым периметрам.
  3. Распределить правильно вес крыши на фронтоны.
  4. Поддерживание геометрии крыши, длина которой больше 4,5 м. Это позволяет ставить стропила, не применяя шаблона. Если размеры крыши большие, тогда на коньковый деревянный брус кладут стропильную перекладину (верхней частью), а нижняя прикрепляется к мауэрлату.
  1. Брусовые прогоны.
  2. Габариты здания.

Расчет параметров бруса предусматривает, что для больших зданий нужен мощный, тяжелый и довольно увесистый прогон. Но стоит учитывать, что такие размеры конькового бруса потребуют использования подъемного крана. Средняя длина обычного бруса составляет приблизительно 6 м, поэтому для изготовления большего прогона понадобится искать дерево или так называемую клееную балку.

Закрепляемые концы конька, предварительно обработанные антисептиком, упирают в стену, в которую их вмуровывают. Дополнительную обработку проводят рубероидом и толем, что отлично защищает древесину от гниения. Цельнодеревянная балка устанавливается по-другому:

  1. Торец стесывается под углом в 60°.
  2. Концы остаются открытыми, чтобы торцы не соприкасались со стенами.

В результате чего при строительстве дома решаются сразу 2 задачи. Во-первых, площадь торца становится больше. Во-вторых, нормализуются процессы влагообмена.

Затем выполняют расчет размеров конькового бруса, который должен быть установлен в стене и пройти сквозь нее, нужно учесть соприкасание со стеной. Поэтому конец прогона необходимо хорошо обработать антисептиком и обернуть рулонным материалом. Подобная конструкция применяется, чтобы сделать разгружающуюся консоль.

При правильно подобранном сечении для цельнодеревянного бруса нужно учитывать, что балка в коньке в любой момент способна прогнуться под тяжестью собственного веса. Опытные строители рекомендуют устанавливать строительную ферму, чтобы закрепленный коньковый деревянный брус не поломался.

Подбор сечения стропил в зависимости от шага и длины

Чтобы подобрать сечение брусков, из которых предполагается возведение стропильной крыши, можно воспользоваться следующей таблицей:

Шаг стропил, мм Длина стропил, мм
3000 3500 4000 4500 5000 5500 6000
600 40х150 40х175 50х150 50х150 50х175 50х200 50х200
900 50х150 50х175 50х200 75х175 75х175 75х200 75х200
1100 75х125 75х150 75х175 75х175 75х200 75х200 100х200
1400 75х150 75х175 75х200 75х200 75х200 100х200 100х200
1750 100х150 75х200 75х200 100х200 100х200 100х250 100х250
2150 100х150 100х175 100х200 100х200 100х250 100х250

Метод «косого прируба»

Данный метод обычно используется для сращивания стропил из брусьев большого сечения. В основе этой технологии лежит принцип подрезки элементов. Концы сращиваемых брусьев подрезаются под определенным углом.

Следует отметить, что брусья должны очень плотно стыковаться подрезанными концами. Затем просверливается вертикальное сквозное отверстие в месте соединения.

Для скрепления брусьев нужно просверлить вертикальное сквозное отверстие в месте стыка и вставить в него болт или шпильку. При этом диаметр отверстия должен быть равен диаметру крепежного элемента или меньше на один миллиметр.

В этом случае крепежный элемент будет очень полотно сидеть в древесине и будет отсутствовать люфт, создающий нагрузку на изгиб. Следует отметить, что болты и шпильки могут со временем повредить древесину. Чтобы этого не произошло, их необходимо использовать с широкими металлическими шайбами.

Способы соединения для наращивания длины

Стропила, длина которых больше обычных шести метров, изготавливают под заказ производственным способом.

Однако в таком случае вместе с длиной увеличивается и толщина бруса, что не всегда оправдано: ведь появление лишнего веса в конструкции крыши нежелательно, да и цена таких стропил будет вдвое выше.

Поэтому чаще всего строители прибегают к сращиванию стропил.

Стыкование брусьев не обеспечивает достаточную жесткость на изгиб, и потому место соединения двух элементов должно располагаться как можно ближе к опоре – на расстоянии, не превышающем 15 процентов длины всего основного прогона.

Удлинение стропильных ног из бруса осуществляют тремя основными способами.

Торцы сращиваемых брусьев должны быть обрезаны строго под углом в 90 градусов, чтобы не допустить прогиба в месте соединения.

С обеих сторон место стыкования закрепляют накладками из пиломатериала. Накладки в свою очередь фиксируют гвоздями.

Широко распространено также соединение с помощью стальной зубчатой пластины.

В случае применения металлических элементов не следует забывать об антикоррозионном покрытии – чтобы не допустить загнивания древесины и не уменьшить надежность всей стропильной системы.

Соединение методом косого прируба

Концы элементов, которые будут стыковаться, распиливают особым способом – под углом в 45 градусов.

Стыкующиеся брусья должны быть плотно подогнаны, нужно добиться максимально ровных соединяемых поверхностей при помощи зачистки наждаком.

Посередине соединения проделывают сквозное отверстие под болт 12 или 14 мм, которым фиксируется стыковка.

Это самый простой в исполнении способ, соединение выходит жестким, надежным. Один стропильный брус накладывается на другой так, чтобы перехлест был не менее 100 см.

Как при этом обрезаны края стропил – значения не имеет.

Фиксируется соединение двумя методами:

  • с помощью гвоздей. Чтобы не расколоть стропила, гвозди вбивают с чередованием – в шахматном порядке;
  • с помощью шпилек. В заблаговременно подготовленные отверстия вставляются шпильки, закрепляемые шайбами и гайками. Такой вариант считается более надежным.

Составные и спаренные доски, усиление стропил

Если чердак планируется сделать холодным, целесообразнее использовать стропильную систему из досок.

Их преимущества – легкость в сравнении с брусьями и более низкая цена при не меньшей прочности.

Чтобы получить составное стропило, две одинаковые доски устанавливают на ребро, а между ними вкладывают третью.

Все деревянные элементы должны быть равными по ширине, длина третьей доски варьируется в зависимости от необходимого размера стропила.

Образовавшийся просвет заполняют обрезками, а закрепляют всю конструкцию гвоздями, вбивая их в шахматном порядке.

Соединенные таким образом стропила запрещается использовать в качестве диагональных.

Более надежными являются спаренные стропила: доски соединяются сразу и встык, и внахлест.

Для наращивания ширины, усиления стропил используют дополнительные доски, добиваясь оптимального соотношения длины и ширины в соответствии с расчетной нагрузкой.

Кровельный свес защищает стены от дождя и снега и отводит воду с крыши. Его стандартный размер – 40 см.

Если стропильная нога не выступает за стену здания на необходимую длину, ее наращивают, прибивая доску – так называемую «кобылку». «Кобылка» может быть легче и уже основного бруса.

Крепежные детали и сборные стропила

Дополнительно каждое соединение укрепляется металлическими пластинами, скобами или уголками.

Отверстия для креплений делают, следуя такому правилу: диаметр сверла должен быть на 1 мм меньше, чем диаметр болта.

Металлические игольчатые пластины позволяют существенно облегчить строительство крыши, они просто монтируются и надежно скрепляют элементы стропильной системы.

В последнее время заводским способом выпускают сборные стропила, подготовленные к монтажу. Транспортировка таких элементов очень удобна.

Уже на месте строительства с помощью игольчатых пластин из нескольких деталей получают стропильные ноги необходимых параметров.

Сборные элементы могут быть выполнены не только из дерева, но и из металла.

Все работы по возведению стропильной системы, формированию узлов и наращиванию стропил нужно выполнять тщательно, так как ремонт и замена стропил – сложный процесс, требующий серьезных трудозатрат и материальных вложений.

Если строго придерживаться технологии, всех правил и рекомендаций, то крыша получится надежной и прочной.

В стропильной конструкции необходимо правильно выполнить соединение стропил.

Стропильная система состоит из множества деталей, от прочности соединения которых зависит надежность всей крыши.

Надежное соединение стропил между собой гарантирует безопасность людей, живущих в здании.

Стропила несут на себе основную нагрузку – они должны выдерживать вес кровельного материала, давление ветра и осадков.

Если сами стропила будут изготовлены из прочных, качественных пиломатериалов, но их соединения окажутся слабыми, то вся конструкция станет непригодной к эксплуатации.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Соединение стропил между собой

Соединение стропил с коньковым прогоном

Что касается мест соединения стропильных ног между собой вверху, то тут тоже могут быть различные варианты.

  1. Стропила можно соединить внахлест. То есть речь идет о том, что стропильные элементы накладываются друг на друга, после чего сверлится сквозное отверстие и части притягиваются либо болтом с гайкой, либо резьбовой шпилькой. При этом обязательно должны быть подложены широкие шайбы с обеих сторон.
  2. Стропила могут быть соединены под углом. Для этого торцы отпиливаются под нужным углом, стыкуются между собой или к коньковому прогону и стягиваются гвоздями или саморезами. При отсутствии конькового бруса, стропильные ноги могут быть соединены с помощью специальной крепежной пластины, которая накладывается с двух сторон. В сквозные отверстия в пластинах и стропилах вставляются болты или резьбовые шпильки, и элементы стягиваются.
  3. Ещё один способ соединить стропильные ноги в коньке– это метод врубки в полдерева. При этом лобзиком или ножовкой на обеих стропильных ногах выпиливаются выемки, глубиной до половины толщины бруса. После чего части соединяются, и в месте стыковки выполняется сквозное отверстие, через которое при помощи болта производится притягивание элементов друг к другу.

Схема соединения стропил

Как установить коньковый прогон на деревянные стойки

Почему короткие брусы и доски нельзя использовать в качестве подкосов и стоек  при строительстве мансард? Потому что они уменьшают полезную площадь мансарды и мешает передвижению людей.

В чердачных же помещениях, не используемых в качестве жилых использовать их не только  желательно, но и крайне полезно.

Преимущества  использования  стоек

Использование стоек позволяет  использовать  коньковый прогон меньшего сечения.

Установка стоек делает реальным использование срощенного прогона.

Использование стоек, несмотря на  появление еще одного элемента в конструкции крыши делает ее монтаж более простым.

Опирание конькового прогона на стойки делает возможным использовать тяжелые кровельные материалы без угрозы разрушения крыши.

Стойка, как дополнительный элемент в каркасе крыши, делает его устойчивым к  негативному воздействию (например, сильному ветру), увеличивает срок службы крыши, уменьшает вероятность ремонта крыши.

Какой материал  следует использовать

Для того чтобы нагрузка, приходящаяся на стойку, равномерно распределялась   ее необходимо установить на деревянную подкладку или на лежень. Их в свою очередь рационально установить на кирпичные столбики.

Совет. Если  лежень опирается на несущие стены, установка столбиков под него не обязательна.

 Длина  лежня  должна быть равным  длина прогона. Сечение лежня зависит от  того будут ли под него изготавливаться кирпичные столбики. В том случае если они будут, сечение лежня может быть небольшим (например. 100х100 мм). В любом случае его сечение не может быть меньше сечения стоек.

В качестве подкладок следует использовать сухую доску толщиной 40 -50 мм.  Длина и ширина  подкладки должна быть   на  100-200 мм больше  сечения  пиломатериала используемого в качестве стойки.

В качестве пиломатериала для изготовления стоек лучше всего использовать брус сечением 100х100 мм или доску сечением   высотой 40 -60 мм и шириной 150 мм.

Во избежание деформаций и растрескиваний лучше использовать  пиломатериалы, предварительно высушенные в заводских условиях.

До начала монтажа   все пиломатериалы следует обработать противогрибковыми и противопожарными составами.  Поскольку  эти составы содержат вредные для человека вещества, следует соблюдать правила техники безопасности и инструкцию компании — производителя.

Как правильно установить стойки

Лежень обязательно правильно выставить по горизонтали. Для этого необходимо использовать деревянные прокладки. Вертикальность следует проверять при помощи уровня.

Если пол чердака выполнен железобетонным  необходимость в  кирпичных столбиках отпадает. Достаточно будет использовать подкладки.

До начала монтажа под лежень и деревянные прокладки следует уложить гидроизолирующие  материалы. Пленки торговой марки Ондути прекрасно подойдут для этого.

Совет. Стойки стоит устанавливать не только под коньковый прогон, но и под стропила. От этого крыша будет только крепче.

Шаг между стропилами составляет от 600 до 1200 мм. Ставить стойки под коньковый прогон с такой частотой не стоит. Достаточно будет  шага  в 1500 -2000мм.

При установке стоек необходимо убедится в том, что они стоят вертикально. Сделать это поможет старый добрый строительный уровень. После того как стойки  установлены вертикально их следует прикрепить снизу к лежню или прокладке, а вверху к коньковому прогону.  Для крепления можно использовать старый дедовский способ – гвоздевой бой. Допускается использовать саморезы.

Для усиления  можно использовать накладки из листового железа.  Их следует изготовить индивидуально или приобрести максимально подходящие по размеру. Крепление в этом случае осуществляется через отверстия, имеющиеся в накладках. Крепить накладки следует с обеих сторон конькового прогона.

Как правильно выбрать стропила?

От стропильной системы во многом зависят прочность и надëжность крыши. Что же конкретно стоит за этими словами?

     От чего отталкиваться, покупая стропила?

     Во-первых, согласно строительным нормам и правилам, конструкция кровли независимо от веса кровельного материала смогла выдержать 200 кг нагрузки на 1 кв. м. Грубо говоря, это вес трëх взрослых мужчин. Добавьте сюда снеговую и ветровую нагрузку + запас прочности на случай нестандартной ситуации. Ну и, конечно же, стропила должны выдерживать вес самого кровельного материала.

     Во-вторых, решите заранее, какое покрытие вы будете использовать. Если в ваших планах – керамическая или цементно-песчаная черепица, то однозначно нужно использовать материалы  большого сечения (70 на 150 мм). Если ваш выбор – металлочерепица или кровельный профлист, расходы будут существенно меньше.

     В-третьих, отталкиваться нужно и от уклона крыши. Если он больше 45 градусов, то снег на ней почти не будет задерживаться и нагрузка будет слабее. Следовательно, шаг стропил можно увеличить до 1,2 или 1,5 м. А вот если уклон небольшой, то снеговая нагрузка возрастает, и тут строители рекомендуют шаг стропил делать не больше 0,8-0,6 м.

В этой таблице можно найти ориентировочные размеры стропил исходя из конструкции кровли. Но окончательный выбор следует делать после консультации специалиста.



длина стропильного элемента (м)/шаг установки стропил (см)

3,0

3,5

4,0

4,5

5,0

5,5

6,0

60

40х150

40х175

50х150

50х150

50х175

50х200

50х200

90

50х150

50х175

50х200

 75х175

75х175

75х200

75х200

110

75х125

75х150

75х175

75х175

75х200

75х200

100х200

140

75х150

75х175

75х200

75х200

75х200

100х200

100х200

175

75х150

75х200

75х200

100х200

100х200

100х250

100х250

215

100х150

100х175

100х200

100х200

100х250

100х250







*Сечения стропил указаны в мм.



     Что лучше использовать для стропильной системы?



     Для строительства небольших частных домов лучше всего использовать доски хорошо просушенной древесины хвойных пород толщиной 40-60 мм без трещин. Брëвна, как правило, специалисты не рекомендуют, потому что они довольно много весят и имеют большое количество соединений на врубках. Это может вести к уменьшению несущей способности стропил.



     Кроме того, дощатые изделия удобнее монтировать + они надëжнее, поскольку соединения элементов делают на гвоздях с металлическими и деревянными накладками. Врубки здесь применяют лишь при соединении стоек с коньковым прогоном и лежнем.

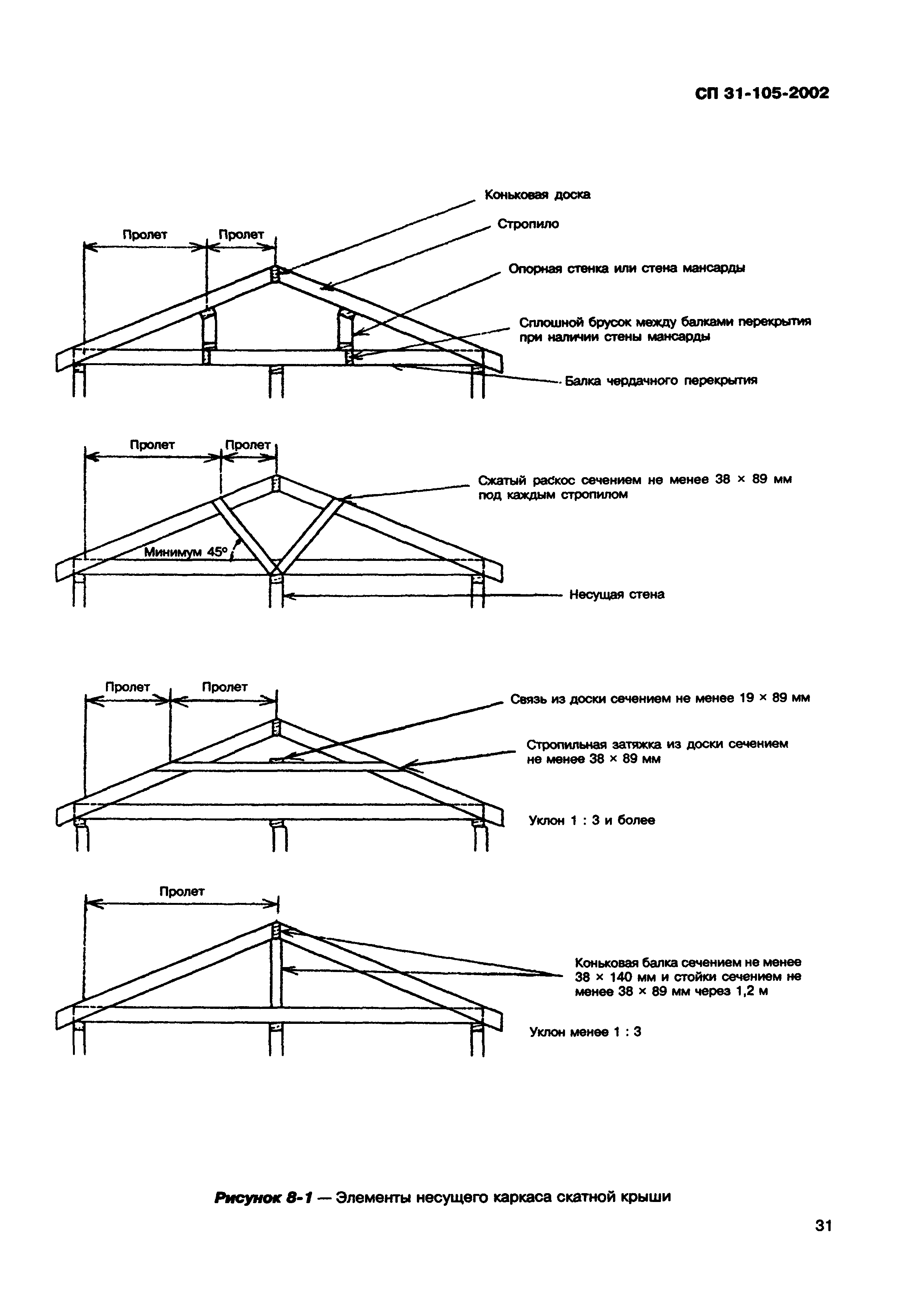

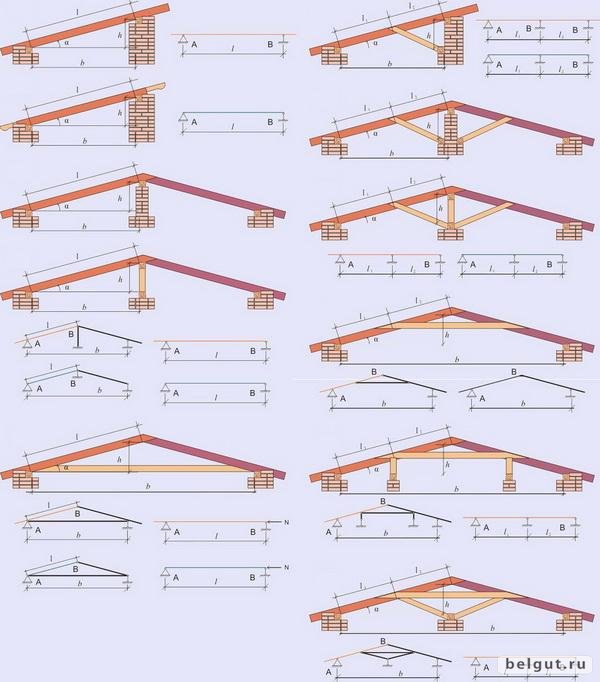

     Какие бывают виды стропил?



     Существует 2 вида стропильных конструкций – наслонные и висячие.



     Главный элемент наслонных стропил – стропильные ноги, которые опираются на наружные стены под углом. Сверхну они соединяются друг с другом и опираются на прогон – брус, который поддерживается стойками и подкосами.



     Стропильные ноги чаще всего делают на расстоянии 0,6-1,4 м.  На них как раз и находится обрешетка, на которую уже в свою очередь монтируется кровельный материал.



     Висячие стропила – это 2 стропильные ноги, соединëнные снизу затяжкой, не давая «разъехаться» основаниям стропильных ног.



     Для уменьшения прогиба стропильных ног при пролëтах до 8 м. параллельно затяжке, работающей на растяжение, врезают дополнительную затяжку (между затяжкой и вершиной стропил), работающую на сжатие, а при пролëтах более 8 м. устанавливают бабку (стойку) с подкосами.



     Наслонная стропильная конструкция



     Стропильные ноги опираются на опорный брус (мауэрлат), конструкция позволяет обеспечить конструктивную жëсткость при расстоянии между опорами до 6 метров:





Наслонная стропильная конструкция с ригелем



     Стропильные ноги опираются на опорный брус (мауэрлат), между стропилами устанавливается  затяжка, позволяющая повысить жëсткость стропил на изгиб.  Данная конструкция может быть применена с расстоянием между опорами до 8 метров:



 Наслонная стропильная конструкция с дополнительной средней опорой



     Стропильные ноги этой конструкции также опираются на опорный брус (мауэрлат), под коньковый прогон устанавливается стойка с подкосами, позволяющая повысить жëсткость стропильной конструкции и увеличить расстояние между крайними опорами до 12 метров:

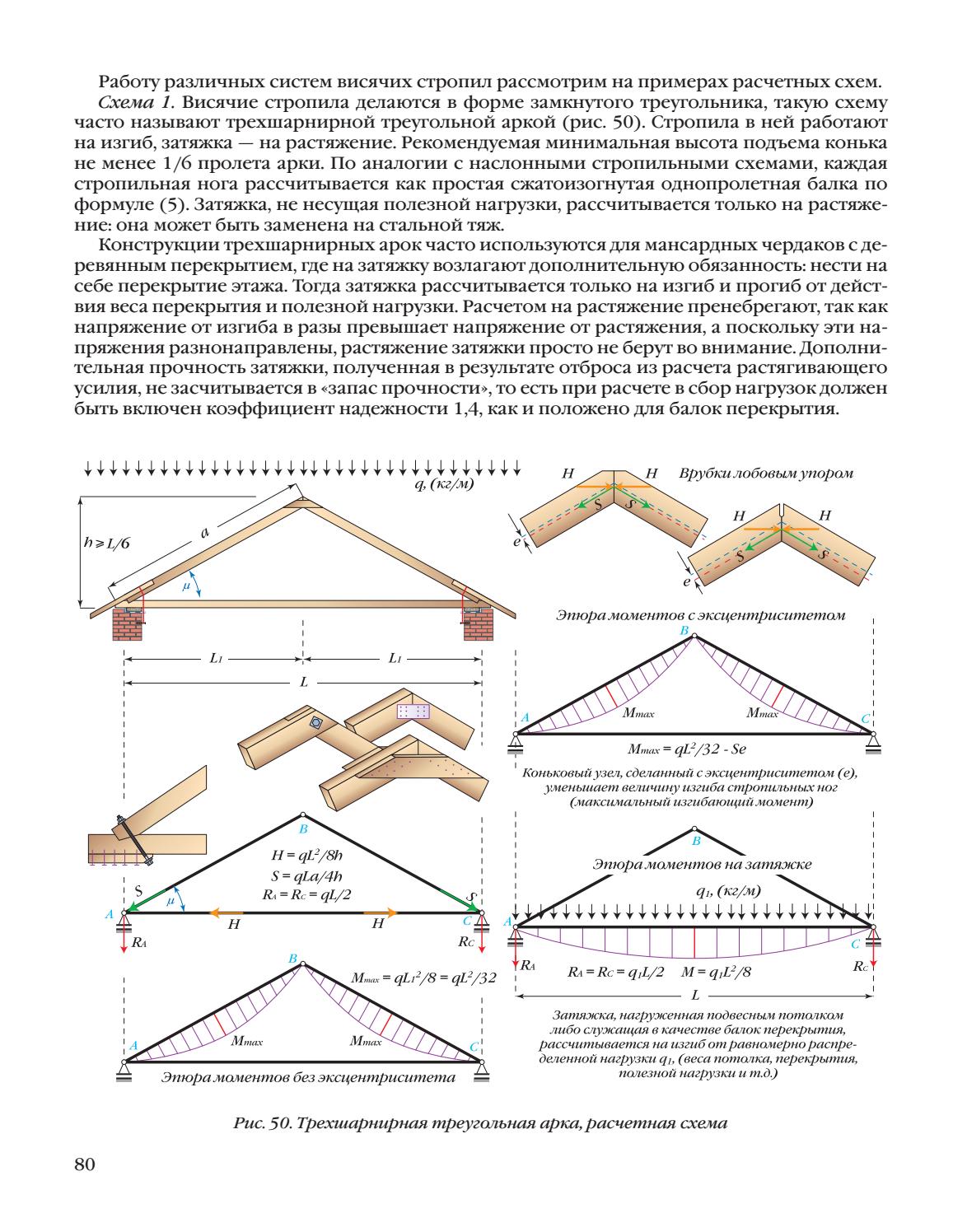

Висячая стропильная конструкция



     Стропильные ноги этой конструкции опираются на затяжку, которая в свою очередь опирается на опорный брус (мауэрлат), или непосредственно на стены здания. Под коньковый прогон вывешивается бабка с подкосами. Затяжка подвешивается к бабке на хомуте из листовой стали, натяжение которого регулируется с помощью болта. Конструкция применима при расстояние между крайними опорами до 12 метров. Допускается выполнять затяжку составной, сращивая две балки через прямой или косой зуб, соединение туго стягивается болтами через металлические пластины:



Наслонная стропильная конструкция с двумя дополнительными опорами



     Две дополнительные опоры позволяют увеличить расстояние между крайними опорами до 16 метров:



Определитесь заранее, какой кровельный материал вам будет нужен. И тогда вся кровля, включая стропильную систему, будет сделана надëжно.



Будем рады проконсультировать вас по всему кровельному пирогу и посоветовать специалистов по монтажу стропил.

ветровая нагрузка, снеговая нагрузка, эксплуатационная нагрузка. Сечение стропил и других элементов стропильной группы.

30.11.2011

Требования к подготовке элементов стропильной конструкции. Современные материалы для стропильной системы дома.

Деревянные элементы стропильной конструкции выполняют из древесины хвойных пород с влажностью не более 20%, предварительно обработанной защитными составами в соответствии с требованиями СНиП 2.03.11-85 “Защита строительных конструкций от коррозии”, глава 3 “Деревянные конструкции”, а также требованиям СНиП 2.01.02-85 “Противопожарные нормы” п. 1.8.
С появлением на рынке современных клееных деревянных балок — LVL, мы полностью отказались от предложения нашим клиентам классического обрезного пиломатериала.
Сегодня мы предлагаем нашим заказчикам:
  1. проектирование стропильной системы из LVL бруса;
  2. подготовку подробной спецификации, куда будет включены все деревянные изделия, крепёж, а также лучшие материалы кровельной системы;
  3. подготовку полноценной 3-d модели будущего дома, с учётом выбора материалов отделки фасада;
  4. комплексную поставку материалов кровли;
  5. монтаж.

10-ть преимуществ LVL бруса над обычным пиломатериалом в стропильной системе:
  1. обладает прочностью двукратно превышающей показатели обычной древесины, что повышает надёжность стропильной конструкции и расширяет архитектурные возможности;
  2. в отличие от обычной древесины LVL брус имеет абсолютно однородную структуру с неизменными физикомеханическими характеристиками по всему объёму;
  3. длина LVL балки ограничена лишь возможностями транспортировки, так мы поставляем LVL стропила до 12 метров длины, обычный пиломатериал ограничен 6-ти метровой длиной, в следствие чего при возведении стропильной системы его часто приходится сращивать, естественно, место сращения — слабое звено конструкции;
  4. LVL балки имеют влажность 8-10%, стропильная система дома, выполненная из LVL, всегда будет иметь идеальную геометрию, в отличие от конструкции собранной из обычной деревесины, изменяющей свои геометрические размеры при высыхании;
  5. структура материала такова, что он абсолютно не подвержен гниению, не требуется дорогостоящая биосептическая обработка древесины, обычно составляющая от 15 до 20 процентов всех затрат на материалы стропильной системы;
  6. клееная конструкция балки практически не впитывает влагу, защиты требуют только концы балок;
  7. LVL балка не растрескивается;
  8. материал обладает большей огнестойкостью, благодаря высокой плотности, отсутсвию трещин и пор, используемый клей нейтрален к окислению и не способствует распространению огня;
  9. идеальная геометрия позволяет крепить детали потолка, например, гипсоволокнистые листы непосредственно к стропилам, без монтажа оцинкованного профиля;
  10. вышеперечисленные преимущества сокращают сроки возведения стропильной системы снижая затраты на работы.

Нагрузки воспринимаемые стропильной конструкцией.

В зависимости от продолжительности действия нагрузок следует различать две группы нагрузок постоянные и временные (длительные, кратковременные, особые). К постоянным нагрузкам необходимо отнести нагрузку от веса самой конструкции: кровельного покрытия, веса стропильной конструкции, веса теплоизоляционного слоя и веса материалов отделки потолка. К кратковременным нагрузкам относят: вес людей, ремонтного оборудования в зоне обслуживания и ремонта кровли, снеговую нагрузку с полным расчётным значением, ветровую нагрузку. К особым нагрузкам, например, относят сейсмическое воздействие. Стропильная система крыши рассчитывается по предельным состояниям первой и второй групп нагрузок следует выполнять с учётом неблагоприятного их сочетания.


Снеговая нагрузка.

Полное расчётное значение снеговой нагрузки определяется по формуле,

S=Sg*µ

где, Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице,
       µ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Расчётное значение веса снегового покрытия Sg принимается в зависимости от снегового района Российской Федерации.

Таблица определения снеговой нагрузки местности.

I

II

III

IV

V

VI

VII

VIII

Sg (кгс/м2)

80

120

180

240

320

400

480

560


Фрагмент карты снеговых нагрузок РФ.
Коэффициент µ зависит от угла наклона ската кровли,
при углах наклона ската кровли меньше 25 градусов мю принимают равным 1.
при углах наклона ската кровли от 25 до 60 градусов значение µ принимают равным 0,7.
при углах наклона ската кровли более 60 градусов значение µ полной снеговой нагрузки, не учитывают.


Ветровая нагрузка.

Фрагмент карты ветровых нагрузок РФ.

Расчётное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли определяется по формуле,

W=Wo*k

где, Wo — нормативное значение ветровой нагрузки, принимаемое по таблице ветрового района РФ,
       k — коэффициент учитывающий  изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.

Таблица определения ветровой нагрузки местности.

Ia

I

II

III

IV

V

VI

VII

Wo (кгс/м2)

17

23

30

38

48

60

73

85

Таблица определения коэффициента k применительно к коттеджному строительству.

Высота здания в метрах

А

В

5<=

0,75

0,5

10

1,0

0,65

20

1,25

0,85

А-открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи и тундры.
В-городские территории, лесные массивы и др. местности равномерно покрытые препятствиями более 10м.
При определении ветровой нагрузки типы местности могут быть различными для разных расчётных направлений ветра.


Подбор сечений стропил и других элементов стропильной конструкции.

Сечение бруса, используемого для изготовления стропил, зависит от длины элемента, шага установки стропил, расчётной величины нагрузок, угла наклона крыши.
Для примера приведены значения шага установки стропил для сечения бруса 45*240мм, распределённой нагрузки 250 кг/м2, угла наклона 35°, для различных значений пролёта между опорами.

Расстояние между опорами (м)

8

8,8

10

11,2

12,8

Допустимый шаг установки стропил сечения 45*240 мм (м)

1,5

1,2

0,8

0,6

0,4

Длина стропила (м)

4,88

5,37

6,10

6,84

7,81

Установка дополнительных опор (подкосов) позволит увеличить расстояние между опорами.

в таблице ниже,
* — для перевозки стропил с указанной длинной требуется специальный транспорт.

Расстояние между крайними опорами (м)

18

20

22

23,5

30

Допустимый шаг установки стропил сечения 45*240 мм (м)

1,2

0,9

0,6

0,45

0,3

Длина стропила (м)

10,99

12,21

13,43*

14,28*

17,00*

Сечения LVL бруса других элементов стропильной системы крыши.

Брус мауэрлат — 100х150мм.
Диагональные хребтовые и ендовые ноги — блок из двух брусов 45х300мм или 45х240мм.
Коньковые прогоны — 45х240мм.
Подкосы, стойки — блок из двух брусов 30х100мм.
Кобылки, доски карнизного короба — 30х100мм.
Лобовые доски — 30х200мм.
Пошаговая обрешётка — 45*45мм.
Контррейка — 30х50мм.


Кровельные узлы стропильной конструкции.

Узел крепления стропильной системы к стенам здания.

На ниже приведённом рисунке показан пример крепления стропильной системы к внешним стенам дома, возведённых из поризованной керамики 11,1 нф Керакам СуперТермо (380мм).
В качестве кровельного материала показана цементно-песчаная черепица, официальная гарантия производителя на которую составляет 30 лет, в эконом сегменте кровля из цементно-песчаной черепицы оказывается лучшим вариантом по соотношению цена-качество.
Перед установкой бруса мауэрлат необходимо отлить монолитный армированный пояс, для распределения нагрузки на стены, а также обеспечения более прочного, надёжного основания под крепление мауэрлата.
На разрезе 1-1 показано устройство кровельного пирога в варианте одноконтурной вентиляции, с применением в качестве гидроизоляции супердиффузионной мембраны.
В качестве теплоизоляционного слоя предложен утеплитель нового поколения URSA PureOne, связующим волокон в котором вместо фенол-формальдегидных смол применена акрил-латексная композиция, благодаря которой существенным образом улучшены физико-механические свойства утеплителя, ещё одним важным преимуществом PureOne является его абсолютная экологическая чистота, что подтверждается заключениями ряда учреждений.

Ендовый узел стропильной системы дома.

Ендовая диагональная нога выступает опорой стропильных ног, поэтому к ней предявляются повышенные прочностные требования, как правило, конструкция балки представляет собой блок из двух брусов LVL сечением 45*300мм.
Перед укладкой материалов ендового узла, необходимо устроить сплошной настил из доски. Ендова одно из самых уязвимых мест в кровле, поэтому к подбору и последовательности укладки материалов следует подходить с особой тщательностью.
На рисунке ниже показана конструкционная схема стропильного узла ендовы, в качестве материала кровли показана цементно-песчаная или керамическая черепица.

Коньковый узел стропильной системы крыши.

Опорой стропильных пар в коньковом узле стропильной системы, построенной с применением LVL материалов, выступает коньковый брус 45*240мм, с закреплёнными на нём держателями балки.

Фронтонный узел стропильной системы крыши.

Фронтонный свес стропильной конструкции защищает фасад дома от атмосферных осадков. Наиболее распространённая величина выноса фронтонного свеса 650мм.  В качестве подшивки свеса применяют виниловый не перфорированный софит, с дополнительным креплением в брусок поз.5.

Узел сопряжения стропильной системы и шахты дымохода и вентиляции.

В тех случаях, когда шахта дымохода имеет ширину большую, нежели чем шаг установки стропил, стропило устанавливается через ригель, смонтированный между крайними стропилами (см. рисунок).
Расстояние между ригелем и шахтой заполняется теплоизоляцией с индексом глрючести НГ (например, минераловатная теплоизоляция URSA PureOne).
На рисунке ниже показан вариант обмуровки шахты дымохода облицовочным кирпичом, для реализации такого варианта применяется несущая консольная плита см. рисунок.
Современные дымоходы включают в конструкцию слой теплоизоляции. Газовые отопительные котлы работают в циклическом режиме, при этом температура отводимых дымовых газов, как правило, не превышает 200°. Каминные топки работают с поглощением большого объёма холодного воздуха. Всё вышесказанное указывает на то, что в месте прохода шахты дымохода через стропильную систему крыши температура на поверхности шахты не превысит 50°. Поэтому согласно нормативных документов минимальное расстояние между шахтой дымохода и горючими конструкциями (деревянные изделия) должно составлять не менее 50 мм, для негорючих материалов 20 мм.
В качестве дымохода на рисунке показан вариант применения керамической дымоходной системы Schiedel, по соотношению стоимость/потребительские характеристики занимающей бесспорное первое место. На рынке также представлены сэндвич дымоходы с применением нержавеющей стали, но по затратам они окажутся сопоставимыми с керамическими сэндвич системами, при этом гарантийный срок эксплуатации дымоходов из нержавеющей стали, как правило, не превышает 10 лет, для сравнения, официальная гарантия на керамическую дымоходную систему Schiedel 30 лет.
Сравнение сэндвич системы из нержавеющей стали и керамики рассмотренно в статье Сколько стоит дымоход?




Прогон на кровле


Прогон и другие балки в строительстве крыш – назначение и виды конструкций

Прогон в строительстве крыш – это горизонтально размещенная балка между несущей конструкцией и обрешеткой кровли. Его ключевые функции – передача нагрузки от кровельного покрытия, ее равномерное распределение в стропильной системе, а также обеспечение жесткости обрешетки.

Прогоны изготавливают из дерева, стали и железобетона и используют при возведении крыш промышленных зданий и частных домов. Также их устанавливают в качестве оснований для плит перекрытий и для укрепления проемов.

Прогон в стропильной системе

Устройство кровли и строительные балки ↑

Перед началом строительства изучите разновидности балок, чтобы представлять, как устроена крыша. Каждая балка имеет свое назначение и занимает определенное место в системе перекрытий.

Перекладины для крыш производят из металла, цельного дерева или склеенных между собой ламелей. Гнуто-клееные брусья изготавливают согласно ГОСТ. Они легки в обработке, мало подвержены воздействию погодных условий и используются, чтобы увеличить промежутки между прогонами. Сечение элементов может быть прямоугольным, Т-образным или двутавровым. Форма двутавра (Н) гарантирует жесткость балки, уменьшает изгибающий момент практически до нуля.

Схема ломанной кровли с прогоном

Виды деревянных строительных балок в опорной системе крыши:

  • мауэрлат – квадратный брус, уложенный на стены для опоры стропил;
  • конек – опорный брус вверху кровли;
  • стропильный брус – формирует угол уклона крыши;
  • затяжка и ригель – соединяют стропила противоположных скатов;
  • кобылка – удлиняет стропила, образуя свес крыши;
  • подкос – располагается под углом к вертикальным элементам и подпирает стропила;
  • прогон.

Схема обрешетки из деревянных элементов

Прогоны закрепляют на опорах на расстоянии 4-5 метров от конька, а между ними помещают распирающие опоры. Если нужно удлинить стропила, стык располагают над прогонной балкой.

Структура и виды металлических балок для кровель:

  • нижний пояс
  • верхний пояс
  • решетка.

Решетку собирают из стоек и раскосов и крепят к поясам с двух сторон с помощью фасонных элементов.

Схема металлической крыши

Типы прогонов для возведения кровли ↑

Прогонные опоры классифицируются по месту расположения в системе перекрытий крыши, а также по форме и материалу.

Виды по месту применения в стропильной системе ↑

Выделяют три вида прогонных опор – боковую, конек и мауэрлат.

Коньковый прогон – это наивысшая балка крыши, его монтируют в верхние части фронтонных стен, а края оборачивают водонепроницаемым материалом. При необходимости конструкцию усиливают стойками. На конек верхним концом опираются стропила.

Конек, закрепленный во фронтонах стен

Мауэрлат или матица – толстый брус сечением 150х150 мм, который укладывают на несущие стены параллельно коньку, чтобы одинаково распределить нагрузку от кровли. Доски мауэрлата именуют фундаментом крыши и крепко закрепляют анкерными болтами на стенах, предварительно подстелив гидроизоляционный материал. В кирпичных строениях матицу устанавливают в заранее подготовленный армопояс из железобетона на арматуре.

Мауэрлат, уложенный на стену из бетона поверх гидроизоляционного материала

Боковой прогон соединяет стропила посередине – с его помощью усиливают кровлю, уменьшая нагрузку стропил на изгиб. Чтобы передать нагрузку на перекрытие, под боковые прогоны устанавливают вертикальные стойки.

Классификация балок по материалу ↑

Как упомянуто выше, по материалу прогонные опоры классифицируют на железобетонные, металлические и деревянные. Металлические прогоны производятся промышленным путем и могут быть однородными или решетчатыми. Первые выполняют из швеллеров и двутавров – они просты в производстве и установке, стоят на 10% дешевле решетчатых. Недостаток прогонов-решеток – высокая стоимость и большое количество сложных узловых элементов. Преимущество – малый вес.

Прогоны могут быть:

Составные балки применяют, когда необходимо покрыть крышу большой площади, чтобы избежать искажения от изгибающих нагрузок.

Категории деревянных опор по конструкции ↑

Конструктивно прогоны классифицируются на:

  • неразрезные;
  • разрезные;
  • с подкосами;
  • консольно-балочные;
  • с подбалками.

Разрезные представляют собой ряды деревянных опор, закрепленных на скатах крыши и опирающихся на несущие конструкции – стойки. Часто закрепляются подкосами и распорками.

Схема консольно-балочного и неразрезного прогонов

Консольно-балочные – это анфиладные ряды досок длиной менее 6,5 м, стыки которых расположены за пределами опорных балок. При этом в средних промежутках образуются две консоли, а в крайних – одна. Консольные балки применяют при строительстве крыш с шагом несущих конструкций до 4-5 м.

Неразрезные прогонные брусья годятся для крыш с уклоном до 15° и покрытием из легких материалов – рубероида или гибкой черепицы. При большем уклоне тонкие балки не выдерживают изгибающих нагрузок и ломаются.

Для упрочнения конструкции в строительстве используют подкосы и подбалки:

  • Подбалка – это небольшой брусок, установленный на опорную стойку. На нее опирается несущая балка обрешетки.
  • Подкос – наклонный брус, поддерживающий горизонтальные балки и работающий на сжатие.

Подкосы способствуют равномерному перераспределению нагрузок с покрытия на опорные элементы.

Группировка железобетонных прогонов по профилю ↑

Прогоны из железобетона маркируются по форме сечения и нагрузке. По сечению прогоны бывают:

Железобетонный блок прямоугольный

Балки таврового типа делятся еще на две группы:

  • балки с металлом, перпендикулярно прикрепленным к ребрам прогона – устанавливаются на кровли с уклоном до 25%;
  • опоры, выдерживающие угол уклона крыши более 25%.

Тавровые опоры применят при возведении крыш неотапливаемых помещений большой площади, а также в сейсмически активных регионах. Они выдерживают минусовые температуры до -50°С. Ключевая особенность тавровых железобетонных опор – наличие отверстий для крюков и других захватных устройств, обеспечивающих удобство монтажа.

Опоры прямоугольного сечения – высокие и тонкостенные, прочные за счет отгибов. Они классифицируются на сплошные и решетчатые.

Градация металлических составляющих по профилю ↑

Сплошные металлические прогоны – это балки гнутого профиля нескольких видов:

  • С-образного;
  • двутаврового;
  • Z-образного;
  • таврового;
  • швеллерного.

Тавровый профиль в сечении напоминает букву T, двутавровый – Н, а швеллер – букву П.

Виды металлических балок с решетчатым профилем:

  • прутково-шпренгельная с нижним поясом и решеткой из круглой стали;
  • трехпанельная.

Трехпанельный прогон принят в качестве типового, благодаря меньшему числу узлов и простоте в изготовлении. Верхний пояс балки выполняют из двойного швеллера, а решетку – из выгнутых одиночных швеллеров.

Маркировка изделий промышленного производства ↑

Прогоны в строительстве – это ответственные конструкции, их изготавливают в строгом соответствии с ГОСТ и маркируют. Чтобы выбрать балки, соответствующие назначению кровли, нужно ориентироваться в маркировке продукции.

Железобетонные блоки для кровли ↑

Железобетонные прогоны маркируют буквами и цифрами, вкладывая в значение информацию о габаритах и опорной нагрузке изделий. Буквы обозначают серию и конструктивные особенности прогонной балки:

  • ПР – балка в форме тавра с бортиком;
  • П – прогон цельный;
  • ПРГ – опора прямоугольного сечения.

Цифры обозначают длину, ширину и высоту прогона, а последняя – нагрузку, которую он способен выдержать, в тоннах. Также в маркировку могут быть включены значения об армировании изделия. Прогоны бывают ненапряженными, усиленными стальным каркасом либо предварительно напряженными, с дополнительными продольными стержнями арматуры для увеличения несущей способности.

Габариты изделия учитывают при маркировке

Также в производстве железобетонных конструкций используют маркировку вида:

  • 1ПР – для плоских крыш с арматурой без усиления;
  • 2ПР – для плоских крыш с усиленной арматурой;
  • 3ПР – для сооружений с уклоном до 5%;
  • 4ПР – для крыш с уклоном до 25%;
  • 5ПР – с диагональной полкой для крутых кровель.

Пример маркировки железобетонного прогона с расшифровкой: ПРГ 48-2-5-4тAIII-1. Это прогон прямоугольного сечения с габаритами 4800х200х500 мм и допустимой нагрузкой 4 тонны. Он предварительно-напряженный, усилен дополнительной арматурой. Подходит для возведения отапливаемых и неотапливаемых ответственных конструкций в районах с плохими погодными условиями и сейсмически активных зонах.

Металлические элементы крыш ↑

Металлические балки маркируют по профилю, конструкции, материалу и габаритам.

Классификация и маркировка двутавров:

  • Ш – с широкой полкой;
  • К – колонные;
  • Б – обычные.

Номер перед буквой обозначает условную высоту балки в мм, остальные размеры выбираются в соответствии с ГОСТ. Например, для опоры 30Б1 высота составляет 296 мм, а буква «Б» обозначает нормальную балку. Размеры балок находятся в пределах 10-100 мм.

Производство горячекатаных прогонов

Металлические балки для прогонов изготавливают из стали путем сварки или горячей прокатки – для каждого способа изготовления предусмотрен ГОСТ, где описана маркировка изделий.

Преимущества и недостатки прогонов в зависимости от материала ↑

Собираясь возводить крышу, сравните положительные стороны и недостатки каждого материала. Например, металл не обеспечивает достаточную энергоэффективность здания, зато он долговечен. А дерево подвержено гниению, но сохраняет тепло.

Металлические балки в строительстве

Список плюсов и минусов для металлических прогонов.

Преимущества:

  • выдерживают значительную нагрузку;
  • пожаробезопасны;
  • долговечны;
  • при установке отсутствуют отходы, благодаря высокой точности деталей.

Недостатки:

  • промерзают при низких температурах;
  • сложности в транспортировке;
  • большой вес относительно дерева;
  • дорогостоящий материал.

Металл подвержен коррозии

Список положительных и отрицательных характеристик деревянных балок.

Преимущества:

  • экономичны;
  • просты в установке;
  • сохраняют и передают тепло.

Недостатки:

  • необходима ежегодная обработка антисептиками;
  • есть риск возгорания кровли.

Ниже приведены плюсы и минусы изделий из железобетона.

Стропильная система из дерева

Преимущества:

  • повышенная пожаробезопасность;
  • экологичность;
  • прочность и долговечность;
  • не подвержен коррозии и гниению.

Недостатки:

  • большой вес;
  • трудоемкость установки и закрепления элементов.

В частном домостроении стропильные системы чаще всего производят из дерева, а металлическими элементами – прогонами или ригелями, дополнительно усиливают конструкцию. Железобетонные блоки используют при строительстве крыш зданий промышленного назначения.

Надежность кровли не допускает экономии, поэтому обязательно проконсультируйтесь со специалистом, чтобы уточнить все нюансы и получить консультацию именно по своей стройке.

Какие детали и узлы формируют устройство крыш

Сегодня будем разбираться в теме – устройство крыши. Предоставленная нами информация даст возможность Вам разобраться со всеми элементами кровельной конструкции, в которой есть основные позиции и второстепенные. В некоторых крышах какие-то элементы отсутствуют, в других присутствуют в обязательном порядке, как важные узлы. Это обязательно будем упоминать, говоря о разных кровельных сооружениях. Разберетесь в теме досконально, сможете, так сказать, на одной волне разговаривать с подрядчиками строительной компании.

Из каких узлов и деталей состоит кровельная конструкция

Из каких конструктивных элементов состоит крыша

За основу разбора возьмем двускатную крышу, которая больше остальных конструкций используется в частном домостроении. Обязательно дополним информацию элементами, которые присутствуют в других крышах.

Итак, строение крыши двускатной. Что входит в ее конструкцию:

Это брус, на который упираются стропильные ноги. Именно он формирует верхнюю часть крыши, называемую коньком. Сам прогон упирается или в опорные стойки, располагаемые равномерно на одинаковом расстоянии друг от друга, или на фронтоны, собранные из кирпича или блоков. В любом случае под брус устанавливают промежуточные стойки. Кстати, надо отметить, что коньковый прогон не обязательно сооружается из бруса. Можно использовать толстую доску (не меньше 50 мм): одну или сдвоенную.

Коньковый прогон на кровле

Это несколько брусов, уложенных по периметру дома, на которые упираются стропила своими нижними краями. Предназначение мауэрлата – распределить равномерно нагрузки от кровельной конструкции на стены строения. Главная задача производителя работ – правильно провести крепления мауэрлата к торцам стен. Делают это при помощи шпилек, проволоки, металлических скоб и прочих крепежных элементов.

Мауэрлат, уложенный под стропильными ногами

Именно с их помощью создают форму крыши, формируют скаты. Именно на них ложится основная нагрузка от кровельного материала и снежного покрытия. Укладывают их всегда под наклоном от конькового прогона до мауэрлата.

В строительстве используют две разновидности стропильных ног: наслонные и висячие. Друг от друга они отличаются лишь тем, что первые своими верхними краями упираются в коньковый прогон. Вторые упираются друг в друга. То есть в крышах с висячими стропилами коньковый прогон отсутствует.

Необходимо отметить, что если пролет здания не превышает 4,5 м, то стропильная система собирается только из стропил. Если пролет выше обозначенного параметра, то под стропильные ноги устанавливаются дополнительные элементы. Какие – разбираем ниже.

Висячие и наслонные стропила На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов, бань, беседок, гаражей и прочих построек, от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

По сути, это опоры из досок или брусов небольшого сечения, которые устанавливают под каждую стропилу, где-то посередине длины пролета.

Это те же доски или бруски, которые устанавливают под наклоном к стропилам. Очень часто два элемента (стойки и подкосы) используют одновременно, увеличивая несущую способность стропильной системы.

Чтобы уменьшить количество стоек, по нижним краям стропильных ног (поперек них) устанавливают брус, где-то посередине пролета. То есть, стопила будут упираться на него. Но под сам брус монтируют стойки. Их количество уменьшают в два или три раза.

Стропильная система двускатной крыши

В принципе, они выполняют стандартную для опор функцию – поддерживают конек. Изготавливают их из бруса, бревен или сдвоенных досок. Надо отдать должное, что стойки этого типа нагружаются достаточно сильно. Поэтому выбирать их надо с большим сечением.

Это брус, устанавливаемый под стойки, на которые упирается коньковый прогон. По сути, это конек только в нижней части крыши. И располагается он параллельно последнему. Единственное отличие – большее сечение, потому что на лежень действуют большие нагрузки. Необходимо добавить, что лежней может быть много. К примеру, их устанавливают под промежуточные стойки, устанавливаемые по стропильные ноги.

Этот элемент соединяет между собой две стропильные ноги, расположенные друг против друга. Назначение затяжки – не дать стропилам разъехаться в разные стороны. Расположение затяжки может быть разным: у нижних краев стропил, посередине их длины, ближе к коньку.

Это продолжение стропилы, которое формирует свес крыши. Его используют нечасто. Только в тех случаях, если длины стропильной ноги не хватило, чтобы создать карниз кровли.

Кобылка – удлинение стропильной ноги На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и строительства частных домов, и используют для этого мощности своего производства. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Это доски или рейки, монтируемые поперек стропильной системы. Их назначение – основа для кровельного материала. Сегодня на крышах используют обрешетку разряженную и сплошную. Вторую разновидность собирают не только из досок. Применяют плитный или листовой материал: фанеру, ОСП, ДСП. Главное – оставить зазор между плитами в размере 1 см на случай теплового расширения деревянного покрытия.

Это бруски, уложенные по верхним краям стропил, вдоль. Назначение – создать вентилируемый зазор между кровельным материалом и теплоизоляционным пирогом. На холодных крышах не используется. Ширина брусков должна быть не больше ширины стропильных ног.

Это доска, которую укладывают между стропилами параллельно карнизу. Она закрывает проем между стеной и кровельной конструкцией, чтобы ветер с пылью и мусором не проникал в чердачное помещение.

В видео показано, из каких элементов сооружается стропильная система двухскатной крыши

Как видите, конструкция крыши частного дома (имеется в виду двускатная) в своем составе имеет достаточно большое количество элементов. Есть еще одна плоскость или конструкция, которая состоит из нескольких элементов. Это фронтон, он же щипц.

В конструкции двускатной крыши фронтон выполняет функции завершения общего сооружения по бокам кровельной системы. Эти плоскости защищают подкровельное пространство от осадков и ветра. Необходимо отметит, что закрывают фронтов досками, любыми плитными или листовыми материалами. Нередко собирают его из кирпича или блоков, как показано на фото ниже.

Фронтон крыши из кирпича Это может быть интересно! В статье по следующей ссылке читайте про покраску крыши дома.

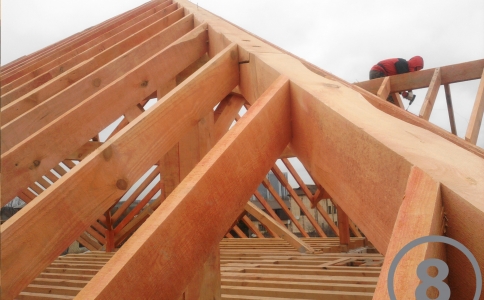

Элементы четырехскатной крыши

Надо обозначить, что устройство крыши частного дома, имеется в виду четырехскатной, сильно отличается от предыдущей. Основное отличие – четыре ската, которые соединяются между собой боковыми стропилами. Их называют накосными или диагональными.

Все дело в том, что конек четырехскатной вальмовой крыши короткий. Потому что он формирует лишь трапециевидные скаты. Но в его торцы упираются наслонные стропила, которые формируют треугольные скаты. Они же являются опорой для коротких стропильных ног, которые формируют треугольные скаты. Кстати, эти короткие ноги называют нарожниками.

Есть в конструкции вальмовой крыши и еще один немаловажный элемент. Его называют шпренгель. По сути, это небольшой высоты стойка, которая подпирает наслонную стропилу. Обратите внимание на фото ниже, где показана схема кровли вальмового типа. На ней показаны все элементы конструкции.

Устройство вальмовой крыши с обозначением элементов

Что касается шатровой крыши, то в ней отсутствует коньковый прогон. А значит, вся система построена на четырех висячих стропилах, которые в верхней точке стыкуются своими верхними концами.

Если кровля большая, то под коньковый узел, так называют соединение четырех стропил, устанавливают опору, которая сама должна упираться в лежень. Или монтируют под всю стропильную систему прогоны, которые опираются на стойки. Под последние все равно устанавливают лежни.

Если крыша небольшая, то стропила упираются друг в друга. Здесь главное – собрать стропильную систему так, чтобы не было перекосов в одну из сторон. Только так можно сдержать, чтобы кровельная конструкция не завалилась.

Коньковый узел шатровой крыши без опор Это может быть интересно! В статье по следующей ссылке читайте про особенности устройства и возведения мансардных крыш.

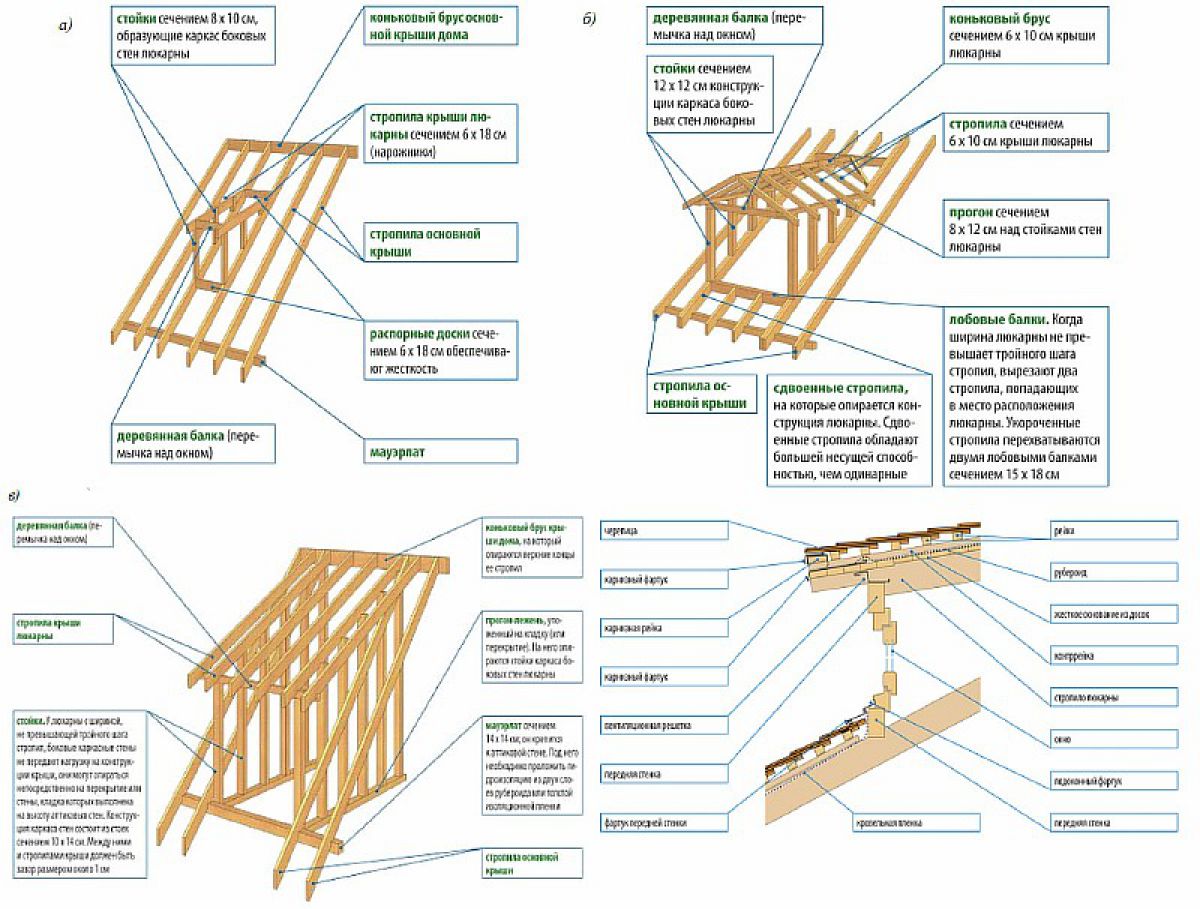

Элементы мансардной кровли

Это очень интересная конструкция строения крыши частного дома. На каждом скате сдвоенная стропильная система, хотя мансардные крыши не всегда так сооружаются. Есть и двускатные классические модели. Но суть не в этом, ведь наша задача – разобраться со всеми кровельными конструкциями. А так как о двускатной уже было сказано, поэтому рассмотрим классическую мансардную кровлю.

Обратите внимание на фото ниже, и Вы сразу поймете, о чем мы хотим сказать. Это так называемая ломаная крыша, которая с каждой стороны состоит из двух скатов: один крутой (верхний), нижний пологий. Соответственно и стропильная система у них собирается под разными углами. Хотя надо обозначить, что верхняя часть – это традиционная кровля в два ската. Так сказать, не больше и не меньше. И, как во всех двускатных конструкциях, в этой стропила могут устанавливаться на коньковый брус или без него.

Ломаная мансардная крыша

Хотелось бы обратить Ваше внимание на тот факт, что такие крыши, как и все остальные, могут собираться двумя способами.

  1. Последовательно используют все элементы, собираемые один за другим.

  2. Собирают стропильные фермы на земле, а затем их поднимают на крышу, где устанавливают на мауэрлат, соединяя между собой.

Как готовые стропильные фермы поднимают на крышу с помощью подъемного крана в видео:

Это может быть интересно! В статье по следующей ссылке читайте про калькулятор двускатной крыши.

Итак, какие элементы входят в состав мансардной кровли (начиная снизу):

  • мауэрлат;

  • лежни под стойки;

  • стойки, формирующие опору для верхних стропил;

  • верхняя обвязка стоек;

  • стропила нижней системы;

  • затяжки, устанавливаемые на стыки верхних и нижних стропильных ног;

  • верхние стропила.

Элементы мансардной кровли
Элементы многощипцовой крыши

Не будем вдаваться в подробности схемы крыш. Что она собой представляет, хорошо видно на фото ниже. У этой конструкции есть один элемент, которого нет у других. Это ендова, то есть внутренний угол, который образуется за счет стыковки двух скатов.

Скажем прямо, это важный элемент многощипцовой кровли. Он является не только несущим, но и подверженным большой нагрузке со стороны природных осадков. Именно по ендове вода стекает с двух скатов.

Если смотреть на этот элемент чисто конструктивно, то это обычная стропила, но она располагается под углом к основной части стропильных систем двух скатов. Ведь часть стропильных ног упираются как раз в ендову. Поэтому все строители говорят о том, что в кровельной конструкции важнейший элемент – ендова. Даже конек с ней не сравниться.

Дом, покрытый многощипцовой крышей Это может быть интересно! В статье по следующей ссылке читайте про современный каскадный дом в Bailer Hill.

Заключение по теме

Итак, мы рассмотрели основные виды кровельных конструкций и перечислили все входящие в них элементы. Необходимо отметить, что список достаточно внушительный. Хотя все детали и узлы собираются из практически одинаковых пиломатериалов. Но надо обозначить и тот факт, что каждая деталь внутри крыши имеет точные свои размеры. У каких-то элементов они большие, потому что нагрузки на эти детали значительные. У других поменьше, потому что они выполняют лишь дополнительные функции.

В некоторых конструкция какие-то элементы присутствуют, в других их нет. Но это не значит, что можно пренебрегать расчетами, которые делают проектировщики, создавая проект крыши. Без расчетов нет гарантии, что крыша прослужит долго, не создавая проблем. Поэтому все внимание размерным показателям каждого элемента.

Прочитать позже
Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Прогон — 3 типа элементов и описание их особенностей

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться. Прогон служит опорой для стропильной системы

Прогон в строительстве — это способ усиления конструкции с минимальными затратами времени и средств. Я расскажу о видах изделий, используемых при укреплении кровельных систем. На основании моих рекомендаций вы сможете подобрать лучшее решение для своего дома.

Металлические прогоны — это основной элемент конструкции в быстровозводимых ангарах

Виды конструкций

Разберемся, что такое прогон. В строительстве эти элементы играют роль ребер жесткости, не давая стропилам прогнуться и повышая прочность конструкции. Продольные опоры обязательны в крышах большой длины и с большой массой.

Если посмотреть толковый словарь, то там прогон определен как опорная балка в сооружениях. То есть он может использоваться как на кровлях, так и при сооружении перегородок.

Он может быть трех типов:

  1. Бетонный;
  2. Металлический;
  3. Деревянный.

Разберем каждый из вариантов отдельно.

Тип 1: бетонные изделия

Изготавливаются из бетона и усиливаются железобетонным каркасом. Можно выделить такие виды изделий:

ИллюстрацияОписание
Прямоугольный прогон. Имеет квадратное или прямоугольное сечение. По краям могут присутствовать выемки для упрощения процесса монтажа.

Основные параметры таковы:

  • Высота до 50 см;
  • Ширина до 40 см;
  • Длина от 278 см.

В зависимости от размеров варьируется и вес, он может составлять от 150 кг до полутора тонн.

Прогон с полкой. Этот вариант имеет специальный выступ, на который могут опираться другие элементы конструкции. Монтаж подобных опор удобнее, но они подходят только там, где нужен упор только с одной стороны.
Прогон таврового сечения. Самый популярный вариант ввиду высокой прочности и удобства монтажа. Этот вариант хорошо подходит несущим конструкциям перегородок и железобетонных кровель в ангарах.

Такие элементы нечасто используются в частном строительстве из-за того, что для монтажа требуется наличие грузоподъемной техники. Зато цена этого варианта невысока.

Тип 2: металлические изделия

Этот тип изделий имеет такие преимущества:

  • Высокая прочность. Сталь намного надежнее бетона и дерева, поэтому с ее помощью можно усилить сооружение очень эффективно. Важно, чтобы поверхность была покрыта антикоррозионным составом, иначе со временем прочность может снизиться;
Прогон из стали обладает большим запасом прочности
  • Небольшая масса. Если сравнивать соотношение веса и надежности, то этот вариант выигрывает у любого аналога. Поэтому такие конструкции очень хорошо подходят там, где важно ограничить нагрузку на строение и при этом обеспечить прочность;
  • Простота монтажа. В металлических элементах делаются проушины или сверлятся отверстия, через которые их очень легко зафиксировать на любых поверхностях. Главное — подобрать надежный крепеж.

Прогоны можно изготовить и самостоятельно, если у вас есть необходимые материалы и сварочный аппарат для соединения элементов.

Прогон из металла может быть следующих видов:

ИллюстрацияОписание
Сплошной прогон. Самый прочный и надежный вариант, для которого используется швеллер или двутавр. Вам нужно просто разрезать элементы на куски требуемого размера и покрыть их антикоррозионным покрытием.

Затем в нужных местах сверлятся отверстия и можно проводить монтаж. Металлические балки — это самый прочный вариант.

Гнутые элементы. Этот тип изделий изготавливается из оцинкованного профиля путем выгибания на специальных станках. Полученный профиль универсален, он может применяться и как прогон, и как ригель. Его основное преимущество — небольшой вес, благодаря этому элементы можно крепить и своими руками.

Изготавливаются и элементы крепления, и соединители (показаны на фото), они еще больше упрощают рабочий процесс.

Решетчатый прогон. Этот вариант сваривается из профильной трубы или уголка. Между верхней и нижней перекладиной размещаются перемычки и раскосы, придающие надежность конструкции. При небольшом весе получается очень прочный узел, который может иметь длину 10 и более метров.

Металлические изделия можно использовать и в деревянных конструкциях. Они удобны тем, что с помощью уголков на них можно быстро зафиксировать деревянные стропила.

Металлические опоры хорошо подходят для деревянных строений
Тип 3: деревянные изделия

Самый распространенный вариант ввиду следующих преимуществ:

  • Доступность. Для использования в качестве опор подходит брус или доска, которую можно купить во всех строительных магазинах. Главное — подобрать элементы нужного сечения, чтобы обеспечить необходимую надежность;
  • Простота монтажа. Элементы закрепляются саморезами, специальными шурупами, резьбовыми шпильками или специальными скобами. Особых требований к типу крепежа нет, главное — обеспечить надежное соединение, способное выдержать высокие ветровые нагрузки и вес конструкции;
Если прогон опирается на стену здания, то его называют мауэрлат
  • Выбор вариантов. Если бетонный прогон имеет четкие параметры, то деревянный подбирается по ситуации. Вы можете использовать как одинарный элемент, так и скрепить несколько досок или брусков.

Инструкция по проведению монтажа проста:

  • Боковой прогон проще всего крепить уголками. В качестве опоры могут использоваться деревянные балки, а можно закрепить между стропилами ригель, который будет фиксировать элемент;
С боковыми продольными опорами стропильная система становится намного прочнее
  • Коньковая опора крепится между стропилами. Для этих целей можно использовать доску толщиной 50 мм или брус. Чтобы усилить конек между стропильными элементами, с обеих сторон дополнительно прибиваются доски так, как показано на фото ниже;
Так усиливается коньковый прогон
  • Если используются гнутоклееные конструкции, то продольные опоры служат как несущая часть крыши. Они крепятся с верхней стороны, и на них укладывается кровельное покрытие.
В гнутоклееных системах продольные балки крепятся с верхней стороны

Вывод

Вы узнали, каких типов бывает прогон, и сможете без труда выбрать лучший вариант для своей кровли. Видео в этой статье поможет разобраться в теме еще лучше, при возникновении вопросов задавайте их в комментариях.

Прогоны в строительстве промышленных зданий

Прогоном называют один из компонентов построения. Представлено в виде балки расположенной в горизонтальном положении. Данная балка обычно опираются на основные конструктивные строения, являющиеся несущими колонн, стенового построения, фермы, и так далее. В данном случае он способен поддерживать другие балочные конструкции, а также само кровельное сооружение. Обычно разрабатывается из прочного металла, железобетона, также может быть и деревянным. Предназначены для строительства объектов разного направления, основным его восприятием является нагружение от кровельной установки.

Предназначение

Итак, они используются для строения объектов, а также других объектов предназначенных для жилого и даже промышленного направления, изготовленные из металлического каркаса. В стальном каркасе построения он обычно служит в виде удобного крепежа всех оградительных конструкций, кровельных, а также стеновых каркасных конструкций. Он же считается усиливающим предметом для подстропильной конструкции, воспринимающаяся на себя практически все погодные нагрузки. Они обычно способны в равном количестве распределить практически все нагружения с кровельного построения на основные несущие, а также стропильные конструкции сооружения, ими могут быть: рамы, колонны, стены, фермы.

Оборудование для сооружения прогона

Прогон из металлического материала представлен в виде обычно балки, изготовленной в горизонтальном расположении, считающейся компонентом системы связевого каркаса. Основная конструкционное построение полностью зависит от параметров крыши, от формы, а также любых погодных нагрузок в области эксплуатации. Если здание было построено с огромной крышей, тогда основная конструкция прогона должна быть усилена общей систематизацией подбалок, в том числе подкосов, в результате которых может быть достигнута невероятно высокая стойкость, а также система жесткости в любом продольном исполнении.

Для разработки используются прокатные стальные профиля и только после очередного выполнения определенных расчетных актов, который основан на общих информативных данных, определяющий основной вес всех балочных конструкций, кровельной массы, нагрузки ветряных усилий, также снежного покрова.

Прогоны и крыша с выдавливанием

Помимо всего этого их частенько используют для прокладывания между инженерными сетями, при этом наделен значительно большой высотой на опорных сооружениях, а также в пролетах. Установка выполняется только в узлах на верхней части пояса некоторых стропильных ферм с помощью коротышей, расположенных в уголках, планках, также в гнутых стальных листах. Прокладки в виде плоских накладок заметно снизят перепады, возникающие между всеми смежными такими конструкциями. Крепежные элементы  соединяются с каркасом сооружения и производятся согласно по техническим характеристикам к различным построениям, соединенные при помощи сварочного аппарата, но или высокопрочных болтов.

Прогоны в форме решеток и сплошных компонентов

В резервуарном заводе они  производятся только нескольких типов, это сплошные, а также решетчатые, их еще называют сквозными. Хотя в другой промышленности варианты стараются увеличивать и согласно современным технологиям виды металлоконструкций получают более усовершенствованную конструкцию.

  • Прогоны (сплошного происхождения) изготавливаются из прокатного швеллера, состоящего из гнутого профиля модели Z и С. Вся верхняя конструкция решетчатых моделей представлена в качестве обычного горизонтального пояска. А вот нижняя конструкция сделана в виде ломаного, и даже треугольного пояска, состоящей из специальных углов, в том числе швеллеров. Обычно они решетчатой формы считаются тяжелее, чем сплошные, отчего лучше всего их применять в каркасных сооружениях при расстоянии стропильных ферм не больше 6 метров.
  • Сплошные же металлические каркасные прогоны подразделяются на несколько основных видов, это: разрезаные, а также неразрезные. Первый вариант в виде сплошных прогонов используются чаще всего, только из-за того, что данная форма при установке производятся намного проще, а также равномерно разделяют все нагружение на фермы.

Второй тип обычно применяются при построении скатных кровлей. Для данной системы обычно создается определенная нагрузка симметрично скату. Для того чтобы повысить жесткость кровельного построения  они крепятся при помощи металлических утяжений, это полностью снижает количество всех пролетов. Если соблюдать расстояние между фермами в размере 6 метров монтируются в один и тот де ряд, расположенных между основными прогонами. При увеличении расстояния между фермами или же в кровлях округленного утяжения могут монтироваться в несколько рядов, а точнее только в два ряда.

Стальные прогоны из профиля ЛСТК с решетчатым сечением оснащены усиленной конструкцией. Благодаря чему они способны реагировать при сжатии изгибов, в результате воспринимают только продольные нагружения одновременно с другими.

Но производство данной конструкции имеют существенный недостаток, и это то, что:

  1. составная часть изготовлена из нескольких конструкций;
  2. монтажные работы требуют огромные затраты рабочей силы, а также потребления энергии.

Благодаря этому оптимально выгодным методом создания стоечных решетчатых моделей оказывается прогон в виде трехпанельных конструкций, где имеются верхние пояса (где имеются два основных швеллерных каркасных балок), решетки (в качестве одиночных швеллеров гнутой формы), а также раскосы.

Они в частности используются в сельском хозяйстве, складов, ангаров, спортивных сооружений, торговых центров, магазинов, цехов и так далее.

Виды

Разрабатываются в зависимости от кровельного построения, а также подразделяются на три вида:

  • коньковые;
  • боковинные;
  • мауэрлат.

Коньковые прогоны обычно служат для дальнейшего опирания при помощи него кровельного конька. Поддержка стропил в виде дополнения выполняется с помощью боковых прогонов, устанавливающиеся между определенным коньком, а также ее основным компонентом. У самого стропиловых оснований по всей верхней части настенной конструкции монтируется мауэрлат.

Основная схема построения

Схема любого построения с прогоновым креплением состоит:

  • стропил;
  • балок;
  • мауэрлата;
  • конькового бруска;
  • прогона;
  • подкоса;
  • затяжки;
  • подпорки.

Каждый прогон обработан антикоррозионным средством, за счет чего повышается общий срок службы каркасного сооружения. При разработке  стальной материал подвергается горячему оцинковочному процессу, после чего наносится высокодисперсный порошок. В данном случае они считаются компонентами двухстороннего каркаса сооружения, к ним же могут быть предъявлены особенные требования по безопасности.

Установка прогонов крыши

После того как возведены стены здания, установлены балки перекрытия, и устроено само чердачное перекрытие, фаза строительных работ переходит к монтажу стропильной системы и кровли здания. Установка прогонов крыши, как силовых несущих элементов, производится в соответствии с расчетной нагрузкой от веса самой кровли. Для прогонов могут использоваться калиброванные бревна или брус нужного сечения.

Существует несколько типов кровли — от простой двускатной до сложной ломаной. Выбранный тип кровли и определяет особенности ее монтажа.

Установка прогонов крыши своими руками

Простая односкатная крыша может иметь только коньковый прогон. А более сложные конструкции нуждаются в установке дополнительных боковых прогонах. Если конструкция кровли спроектирована с коньковым прогоном, то его установка производится на специальные несущие стойки. Последовательность монтажа кровли с коньковым прогоном начинается с установки вертикальных стоек. Стойки должны устанавливаться строго вертикально в двух плоскостях и закрепляться вспомогательными элементами.

Между стойками устанавливаются распорные элементы из обрезной доски толщиной пять сантиметров, или из бруса толщиной до десяти сантиметров. Один конец распорной доски (бруса) крепится к нижней чести первой стойка, а второй конец этой же доски (бруса) крепится к верхней части второй стойки, и так далее. В результате получается очень жесткая конструкция, состоящая их треугольников, где коньковый прогон и стойка являются катетами этого треугольника, а распорная доска – гипотенузой.

Если высота стоек более двух метров, то для их установки и установки конькового прогона рекомендуется сооружать леса. При наличии лесов монтажные работы будут более удобны и безопасны. К тому же к лесам можно будет временно крепить несущие стойки и, по не необходимости, другие элементы кровли. По завершению монтажа леса и закрепленные на них технологические элементы демонтируются. Установка прогонов крыши должна производиться с особой тщательностью и строго горизонтально, так как прогоны по своему назначению являются несущими элементами для всей кровельной системы. Так же при расчетах нагрузки на прогоны необходимо учитывать не только вес кровли, но и вес снежных масс, которые могут скапливаться на крыше в зимнее время года.

После установки прогона можно приступать к монтажу стропильной системы. Стропила могут предварительно собираться на земле, а затем в собранном виде подниматься и устанавливаться. Такой способ установки стропил может использоваться при наличии подъемного крана или достаточного количества рабочих. Если нет возможности поднять собранные стропила к месту их установки, то можно осуществлять их сбору на месте. При таком способе монтажа стропильные ноги устанавливаются попарно и стазу же крепятся к коньковому прогону болтами или саморезами. Затем монтируются остальные элементы кровельной системы.

Стропила небольших двускатных крыш могут собираться и устанавливаться без прогонов. Если скат крыши не более шести метров, то при монтаже вначале устанавливаются уже собранные крайние стропила. Затем они надежно закрепляются временными вспомогательными элементами и, между ними, от каждого края к середине, устанавливаются остальные стропила. Недостатком такого способа монтажа является то, что сначала стропила закрепляются вспомогательными элементами, а после того, как будут прибиты бруски обрешетки, которые и свяжут все стропила между собой, эти элементы нужно будет удалить.

Установка прогонов крыши и стропильной системы и монтажа кровли требует кропотливых расчетов и точности выполнения работ. Особенно не допустимы погрешности, если в качестве кровельного материала используется металлочерепица.

Facebook

Twitter

Вконтакте

Google+

Конструкции прогонов.

Конструкции покрытия

Покрытие производственных зданий состоит из:

— кровельных конструкций (слоев)

— несущих элементов – прогонов, ферм

— связей

В зависимости от технологических особенностей

производства кровельные покрытия бывают

Теплыми

Холодными.

В зависимости от конструктивного решения кровельные покрытия разделяют на:

Покрытия по прогонам

Беспрогонные покрытия

Выбор конструкции кровли должен производиться на основании технико-экономической оценки вариантов с учетом:

− стоимости материалов

− стоимости изготовления конструкций

− стоимости монтажа конструкций

− стоимости перевозки.

Кроме того должны учитываться

— назначение здания;

— технологические особенности производства

— температурно-влажностный режим среды

— район строительства и наличие в районе производственных мощностей по выпуску конструкций;

— условия транспортировки;

— обеспечение монтажными механизмами.

Состав покрытия

№ пп Слои покрытия Материал
Защитный слой Бикрост, филиизол
Водоизоляционный слой. Унифлекс,
Выравнивающий слой. Цементно-песчанная стяжка, асфальтно-песчанная стяжка
Утеплитель.   Минероловатные плиты, пенобетон, пенополистирол, пеносиликат, газосиликат, керамзитобетон
Пароизоляция. Фольгоизол 1 слой
Несущие элементы кровли
  6.1. Кровля по прогонам -прогон сплошной -прогон сквозной -профилированный стальной настил -плоский стальной лист -волнистые стальные листы -асбоцементные волнистые листы
  6.2. Беспрогонные кровли -каркасы стальных панелей — керамзитобетонные плиты — железобетонные плиты
Стропильные фермы и связи по покрытию

Кровля по прогонам

Прогоны устанавливают с шагом 1,5 или 3 м

на верхний пояс ферм в их узлах

или на верхний пояс балок.

Кровля по прогонамзначительно легче, экономична по расходу металла, но более трудоемка при монтаже.

Обычно в качестве прогонов применяют

При шаге 6 м прокатные или гнутые профили.

При шаге 12 м целесообразнее применять сквозные конструкции.

По прогонам укладывается стальной профилированный настил или мелкоразмерные армоцементные, керамзитобетонные, асбоцементные плиты.

Опирание прогонов на ферму

Профилированный настил укладывают на прогоны расположенные через 3 м.

При шаге стропильных ферм 4 м- настил может укладываться между фермами.

Профилированный лист

Профилированный настил изготавливается из тонкой оцинкованной рулонной стали толщиной t=0,8-1 мм

Листы типа «Н» предназначены для настилов покрытий. Листы типа «С» предназначены для обшивки стен.

В обозначении профилированного листа первая цифра – высота гофры – h; вторая – ширина листа – B1; третья – толщина листа. Например –Н 57-750-0,7– настил покрытия, у которого высота фибры – 57 мм; ширина листа без учета нахлеста – 750 мм; толщина листа – 0,7 мм.

Длина профилированного листа до 12 м.

Конструкции прогонов.

Прогоны воспринимают нагрузку от кровли и передают ее на стропильные фермы.

Прогоны бывают сплошного сечения и решетчатые.

Сплошные прогоны применяются при шаге стропильных ферм- 6м. Они тяжелее решетчатых, но проще в изготовлении.

В качестве прогонов при шаге ферм 6 м используют прокатные балки, гнутые профили (С-образные или Z-образные). z- образные сечения очень удобны в перевозке.

Гнутые профили можно применять и при шаге ферм 12 м., но в случае небольших снеговых нагрузок они не допустимы

В качестве прогонов могут применять двутавры с перфорированной стенкой.

При шаге ферм 12 м используют сквозные решетчатые прогоны (небольшие фермы пролетом 12 м)

Верхний пояс решетчатых прогонов выполняют из двух гнутых или прокатных швеллеров.

Сечение решетки принимают из одиночного гнутого или прокатного швеллера.

Могут быть и другие конструктивные фермы решетчатых прогонов.

Расчет сплошных прогонов.

При малых уклонах кровли работа прогона ничем не отличается от работы обычной прокатной балки на двух опорах.

При кровле с большим уклоном прогоны работают на изгиб в двух плоскостях.

q=qкр+qсн+qпр

где qкр − расчетная нагрузка от веса кровли;

qсн;− расчетная нагрузка от снега

qпр− расчетная нагрузка от самого прогона

Хотя скатная составляющая мала, напряжения от нее в прогоне получаются большими вследствие малой жесткости прогона относительно оси Y.

Поэтому, чтобы уменьшить изгибающий момент от скатной составляющей прогоны распределяют тяжами, из круглой стали диаметр 18-22 мм.

В панелях у конька тяжи крепятся к стропильной ферме или к коньковому прогону. В этом случае коньковый прогон должен иметь большую горизонтальную жесткость.

Узел крепления тяжа к прогону

В зависимости от технологических особенностей производства кровельные покрытия бывают теплыми и холодными.

В качестве утеплителя-

Применяют плиты из минеральной ваты, стеклоизолы,

В качестве теплоизоляции используют различные ячеистые плиты─ ячеистый бетон,пенобетон, пеносиликат, керамзитобетон,цементный фибролит.

Синтетические материалы- вспененный полиуретан- пенополиуретан; фенолформальдегидные пенопласты.

Теплоизоляционный слой- защищает внутреннее помещение от внешних температурных воздействий. Толщина утеплителя определяется теплотехническим расчетом.

Выравнивающий слой- цементная стяжка, асфальтовая стяжка ─ является основанием для гидроизоляционного ковра и создает необходимый уклон в случае плоской кровли.

Уклон кровли

В зависимости от принятого типа покрытия устанавливается необходимый уклон кровли для обеспечения водостока:

-в кровлях с гравийной защитой принимается уклон- 1,5%;

— при кровле из рулонных материалов без гравийной защиты-1/8-1/12;

-при кровле из асбестоцементных или армоцементных листов-1/4 -1/6.

-Пароизоляционный слой-

Пароизоляция препятствует проникновению паров воздуха из помещения в утеплитель.

Пароизоляция укладываемого на несущие элементы пред утеплителем.

Пароизоляция –фольгоизол, 1слой пергамина

Беспрогонные покрытия

Между фермами укладывают железобетонные или металлические панели или крупноразмерные плиты.

В последнее время наиболее широко стали применяться металлические панели. Ширина панелей -1.5 – 3 м.

Панели совмещают функции ограждающих и несущих конструкций

Панели покрытия полностью изготавливают на заводе.

Они просты в монтаже, однако они тяжелее кровли по прогонам, особенно если применять железобетонные панели.

Ж.б. панели приводят к повышенному расходу материалов на нижерасположенные несущие конструкции — фермы, колонны, фундаменты.

Продольные ребра плит опираются в узлах ферм на верхний пояс.

В том случае когда ширина плиты 1,5 м в фермах делают шпренгели, во избежание вне узловой передачи нагрузки.

Масса железобетонной плиты -2-2,5 кн/м.

Наиболее распространенными являются железобетонные ребристые плиты покрытия.

Длина плит 6 и 12 м.

Ширина 1,5 и 3 м.

Плиты укладывают на верхние пояса ферм и приваривают к фермам сваркой закладных деталей.

Узел опирания железобетонной панели на фермы

Снижение веса достигается путем предварительного напряжения железобетонных конструкций или при применении сводчатых покрытий.

Трехслойные панели покрытий «сэндвич»

Состоит из верхнего облицовочного слоя:

− профилированного настила с крупным профилем;

− оцинкованного железа t=1 мм;

Среднего слоя

— утеплителя из полиуретана t=50-80 мм;

Дата добавления: 2016-05-25; просмотров: 5899; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

ПОСМОТРЕТЬ ЕЩЕ:

Изготовление стропил двускатной крыши. Монтаж стропильной системы – делаем как профессионалы. Обязательные элементы в конструкции двускатных кровель

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Пришло время устанавливать крышу? Самое первое, что вам нужно сделать – это монтаж стропильной системы. Работа эта очень важная и сложная, а потому необходимо внимательно ознакомиться с нашими советами.

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

  • стропильные ноги;
  • стойки и вертикальные опоры;
  • подкосы;
  • затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

  • Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае «ноги» конструкции должны опираться и на наружные стены, и на внутренние.
  • Висячие – при которых «ноги» конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами. Прежде всего встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: «ноги» стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Мауэрлат – что это и для чего?

Строительство системы стропил нужно начинать с установки мауэрлата – это основания для будущей конструкции. Мауэрлат представляет собой бревно или брус, которое крепят по всему периметру внешних стен. Несомненно, можно сделать конструкцию и без мауэрлата, однако своими руками построить такую конструкцию будет довольно сложно и даже рискованно. Очень важно соблюдать в точности все рекомендации, чтобы основание для стропильной системы на 100% выполняло возложенные на него функции.

Важные советы:

  • Перед укладкой мауэрлата нужно изолировать стены с помощью подходящего водонепроницаемого материала. Для экономии средств можете положить несколько слоев рубероида.
  • Монтаж бревен осуществляется на армированный пояс с небольшим отступом от краев стен.
  • Лучше всего выбрать бревна антисептированной древесины с сечением 10*15 см.

Для удобства проведения работ своими руками брусья нужно предварительно разложить от одного фронта до другого по всей длине стены. После этого можно проводить замеры: выкладываем брусья по уровню, следя за ровностью расстояния между ними. Следом можно крепить брусья к стенам. Как мы уже сказали, проводить монтаж предпочтительнее на армированный пояс, используя в качестве изделия для крепления анкерные болты – их лучше крепить при заливке армированного пояса. Также не забудьте просверлить отверстия в самом брусе.

Важно: если хотите добиться идеально ровного положения болтов, перед заливкой «пояса» приложите доску к болтам и придайте крепежным элементам вертикальное положение, применяя угольник.

Подготовленное своими руками основание кладем на подставки, состоящие из дощечек, после чего аккуратно опускаем брусья на болты, каждый раз вынимая по дощечке. В завершении к болту накручиваем шайбу. Теперь пришло время узнать, как сделать стропильную систему своими руками.

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

  • Монтируем доски своими руками, отступая от края стен в среднем на полметра.
  • Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
  • Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
  • Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
  • Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

  • Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
  • Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
  • После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

  • Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
  • Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
  • Лежень. Создается из квадратного деревянного бруса, сечение которого равно . Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
  • Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
  • Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
  • Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
  • Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
  • Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
  • Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
  • Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.
  • Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

    Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

    Виды конструкций

    Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

    Виды стропильной системы двухскатной крыши:


    Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

    Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

    Как выбрать материал для создания системы?

    При выборе материала учитываются правила:

    • стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
    • для формирования обрешетки приобретаются обрезные доски;
    • вся древесина должна быть хорошо обработана антисептиками и антипиренами.

    Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

    Правила расчета

    Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

    • Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
    • Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, или металлочерепицы варьируется от 20 до 45 градусов.
    • Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
    • Определение . Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
    • Определение . Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
    • Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

    Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: .

    Виды стропил

    Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

    • . Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
    • Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
    • Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

    После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.

    Монтаж конструкции

    Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

    Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

    Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

    • К стенам строения . Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
    • Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
    • . Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
    • Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
    • Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
    • Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. имеет расстояние между досками в пределах 35 см. Для или шифер этот параметр равен 44 см.

Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.

Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.


Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

  • Количество осадков в разные периоды года.
  • Направление и средняя скорость ветра в местности, где будет возводиться постройка.
  • Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
  • Разновидность планируемого материала кровельного покрытия.
  • Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Основные элементы конструкции крыши
Детали и узлы стропильных систем

В зависимости от выбранного вида стропильной системы, используемые элементы конструкции могут значительно разниться, однако, существуют детали, которые присутствуют и в простых, и в сложных системах крыш.


К основным элементам стропильной системы скатной крыши относятся:

  • Стропильные ноги, формирующие скаты кровли.
  • — деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.
  • Конек — это стык каркасов двух скатов. Он обычно является самой высокой горизонтальной линией крыши и служит опорой, на которой закрепляются стропила. Конек может быть сформирован стропилами, скрепленными между собой под определенным углом или же зафиксированными на коньковой доске (прогоне).
  • Обрешетка — это рейки или брус, монтируемые на стропила с определенным шагом и служащие основой для настила выбранного кровельного материала.
  • Подпорные элементы, куда можно отнеси лежни, прогоны, стойки, подкосы, стяжки и другие детали, служат для повышения жесткости стропильных ног, поддержки конька, связывания отдельных деталей в общую конструкцию.

Кроме упомянутых деталей конструкции, в нее могут быть включены и другие элементы, функции которых направлены на упрочнение системы и оптимальное распределение нагрузок крыши на стены строения.

Стропильная система подразделяется по нескольким категориям в зависимости от разных особенностей своей конструкции.

Чердачное пространство

Прежде чем перейти к рассмотрению разных видов крыш, стоит разобраться, каким может быть чердачное пространство, так как многие собственники с успехом используют его в качестве хозяйственных и полноценных жилых помещений.


Конструкцию скатных крыш можно разделить на бесчердачные и чердачные. Первый вариант называется именно так оттого, что пространство под крышей имеет небольшую высоту и используется только в качестве утепляющей сверху помещения здания воздушной прослойки. К таким системам обычно относится или же имеющая несколько скатов, но расположенных под очень незначительным углом.

Чердачная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам можно отнести мансардный или же двухскатный вариант. Если выбирается кровля с высоким коньком, то в обязательном порядке необходимо учитывать ветровые нагрузки в регионе, где выстроен дом.

Уклон скатов

Чтобы определить оптимальный наклон скатов крыши будущего жилого строения, в первую очередь нужно присмотреться к уже выстроенным малоэтажным соседским домам. Если они стоят уже не один год и стойко выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу. В том же случае, когда владельцами поставлена цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.


Следует учитывать, что от того, насколько велик уклон скатов крыши, зависит изменение касательных и нормальных значений силы ветра — чем круче угол наклона, тем большее значение имеют нормальные силы и меньше касательные. Если крыша пологая, то на конструкцию больше влияет касательная нагрузка ветра, так как увеличивается подъемная сила с подветренной стороны и уменьшается с наветренной.


Зимняя снеговая нагрузка тоже должна быть учтена при проектировании кровли. Обычно этот фактор рассматривается в комплексе с ветровой нагрузкой, так как с наветренной стороны снеговая нагрузка будет гораздо ниже, чем с подветренного ската. Кроме этого, на скатах существуют места, где обязательно будет собираться снег, давая большую нагрузку на эту область, поэтому ее следует укрепить дополнительными стропилами.

Уклон скатов крыш может варьироваться от 10 до 60 градусов, и он должен быть выбран не только с учетом консолидированной внешней нагрузки, но и в зависимости от кровельного покрытия, которое планируется использовать. Этот фактор учитывается потому, что кровельные материалы различаются по своей массе, для их закрепления требуется различное количество элементов стропильной системы, а значит, будет разниться и нагрузка на стены дома, и насколько она будет большой, тоже зависит от угла уклона крыши. Немаловажное значение имеют и особенности каждого покрытия по сопротивляемости проникновению влаги – многим кровельным материалам в любом случае необходимо тот или иной уклон для обеспечения свободного схода ливневой воды или тающего снега. Кроме этого, выбирая уклон крыши, нужно заранее продумать то, как будет осуществляться процесс очистки и ремонтных работ на кровле.

Планируя тот или иной угол скатов крыши нужно знать, чем меньше стыков между листами покрытия, и чем они герметичнее, тем меньше можно делать уклон ската, конечно, если не предполагается устроить в чердачном пространстве жилое или хозяйственное помещение.

Если же для покрытия кровли используется материал, состоящий из небольших элементов, например, керамическая черепица, то уклон скатов нужно делать достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес кровельного материала, нужно знать – чем тяжелее покрытие, тем угол скатов должен быть больше, так как в этом случае нагрузка правильно распределится на стропильную систему и несущие стены.

Для покрытия крыши могут быть использованы следующие материалы: или профильный лист, оцинкованная сталь, волнистые асбестобетонные и битумно-волокнистые листы, цементная и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. Ниже на иллюстрации показаны допустимые углы крутизны скатов для различных типов кровельных покрытий.


Базовые конструкции стропильных систем

В первую очередь стоит рассмотреть базовые виды стропильных систем относительно расположения стен дома, которые применяются во всех конструкциях крыш. Базовые варианты разделяют на наслонную, висячую, а также комбинированную, то есть включающую в свою конструкцию элементы и первого, и второго типа систем.

крепления для стропил

Наслонная система

В постройках, где предусмотрены внутренние несущие стены, чаще устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают для ее элементов надежную опору, а кроме того, для этой конструкции потребуется меньшее количество материалов.


Для стропил в этой системе определяющей опорной точкой является коньковая доска, на которой они и закрепляются. Безраспорный вид наслонной системы может быть обустроен в трех вариантах:

  • В первом варианте верхняя сторона стропил фиксируется на коньковой опоре, называемой скользящей, а нижняя их сторона закрепляется путем врубки к мауэрлату. Дополнительно стропила в нижней части фиксируется к стене с помощью проволоки или скоб.

  • Во втором случае стропила в верхней части подрезаются под определенным углом и соединяются между собой при помощи специальных металлических пластин.

Нижний же край стропильных ног крепится к мауэрлату подвижными креплениями.


  • В третьем варианте стропила жестко скрепляются в верхней части брусками или обработанными досками, расположенными горизонтально, параллельно друг другу с обеих сторон соединенных под углом стропил, а между ними защемляется коньковый прогон.

В нижней части для закрепления стропил, так же, как и в предыдущем случае, применяются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используются именно скользящие крепления. Дело в том, что они способны избавить несущие стены от излишнего напряжения, так как стропила не зафиксированы жестко, и при усадке строения они имеют возможность сдвигаться, не деформируя при этом общей конструкции кровельной системы.

Этот вид крепления применяется только в наслонных системах, что также отличает их от висячего варианта.

Однако в некоторых случаях для наслонных стропил применяют распорную систему, в которой нижний конец стропил жестко фиксируется к мауэрлату, а чтобы снять нагрузку со стен в конструкцию встраиваются затяжки и подкосы. Этот вариант и называется комплексным, так как включает в себя элементы наслонной и висячей системы.

Основой красивой и надёжной крыши является прочная конструкция стропильной системы. Важно смонтировать её так, чтобы она служила долгие годы, особенно в сложных местах прилегания к стенам здания, дымоходам и трубам вентиляционной системы. В зависимости от веса снега, ветровой нагрузки и тяжести крыши необходимо выбрать правильный шаг стропил и схему выполнения узлов сочленения отдельных элементов стропильной группы. Мы рассмотрим варианты крепления частей конструкции к балкам перекрытия и конькам, способы увеличения нагрузочной способности стропильных ног и пошаговый монтаж ферм и сложной крыши в целом.

Устройство стропильной системы

Строительство крыши является завершающим этапом возведения дома, она определяет степень защиты здания от атмосферных воздействий и внешний облик всего строения в целом. Каркас крыши, на который монтируется кровля и утеплитель, называется стропильной системой. Устройство стропильной группы зависит от вида крыши и её сложности, от климатических условий и от назначения чердачного помещения. Она крепится на мауэрлат, зафиксированный на стенах дома по периметру, и состоит из следующих элементов:

  • балка перекрытия или затяжка — горизонтальный брус, опирающийся на мауэрлат;
  • висячие или наслонные стропильные ноги, которые крепятся в нижней части к затяжке или мауэрлату, а в верхней соединяются и образуют конёк;
  • прогон — брус, соединяющий фермы стропильной группы;

    В зависимости от типа и размеров крыши стропильные системы бывают наслонными, висячими или комбинированными, но их основные элементы во многом повторяются

  • стойки, ригели, подкосы и схватки — это вспомогательные элементы, которые необходимы для придания прочности стропилам и всей конструкции крыши;
  • нарожники — используются на вальмовых крышах и представляют собой укороченные стропила;

    Диагональные стропила вальмовой крыши крепятся нарожниками и шпренгелями, чтобы обеспечить равномерное распределение нагрузки

  • шпренгели — предназначены для придания прочности диагональным стропилам вальмовой крыши;
  • кобылки — применяются для удлинения стропильных ног и нарожников и образуют карнизный свес;
  • лобовые доски — крепятся к вертикально обрезанным стропилам или кобылкам и служат для монтажа капельников, ветровых планок и кронштейнов водосточной системы;
  • контробрешётка — монтируется на стропила и используется для создания вентиляционного зазора между слоем гидроизоляции и кровельным материалом;
  • обрешётка — набивается перпендикулярно контробрешётке и служит для крепления кровельного материала.

Более сложные виды крыш образуются из комбинации скатных, шатровых и вальмовых типов, их стропильная система также собирается из описанных элементов.

Основой любой системы стропил и ферм является жёсткое треугольное соединение, которое придаёт прочность конструкции крыши и позволяет выдерживать вес снега и ветровое воздействие.

Варианты устройства стропил

Стропильная система любого вида предназначена для создания наклонных скатных поверхностей, с которых осадки стекают вниз, не скапливаясь на кровле. Кроме того, наклонная поверхность лучше противостоит разнонаправленным ветровым нагрузкам. При устройстве стропильной системы могут использоваться следующие типы стропил:


Из этих типов стропил собираются разные виды крыш. Рассмотрим наиболее популярные варианты устройства скатных систем различной конфигурации.

Односкатные крыши используются при строительстве загородных домов, гаражей, бань и подсобных помещений. Такие крыши изготавливают с использованием наиболее простой стропильной системы, которая может усложняться с увеличением длины ската. Если расстояние между стенами здания больше 4,5 м, то стропильные ноги усиливают подкосами. При пролётах более 6 м необходимо использовать по две подстропильные ноги с каждой стороны или ставить дополнительную вертикальную стойку с симметричными укосами.

Выбор конструкции односкатной стропильной системы зависит от длины ската, при этом допускается использование составных балок

По мере увеличения длины ската конструкция стропильной системы усложняется жёсткими треугольными элементами и схватками, что придаёт ей дополнительную прочность.

Исходя из опыта автора этой статьи, для мягких кровельных материалов при небольших углах наклона скатов необходимо использовать сплошную обрешётку из фанеры толщиной от 12 мм. Когда применяется листовой кровельный материал, следует уменьшать шаг обрешётки до 10 см, увеличивать нахлёст до 15 см и дополнительно герметизировать места стыка листов.

Двускатные и ломаные мансардные конструкции

Двускатный тип крыш, традиционный для всей территории нашей страны, сохраняет популярность и сегодня. Этому способствуют простота и надёжность стропильной системы, а также возможность обустроить холодный или обитаемый чердак. Как правило, двускатная крыша с мансардой образуется висячими стропилами без средней опоры, а её жёсткость обеспечивается ригелями и боковыми стойками, которые и служат стенами и потолком мансардному помещению.

Двускатные и ломаные мансардные крыши весьма популярны в загородном строительстве благодаря возможности обустроить дополнительное жилое подкровельное помещение

Ломаные двускатные крыши отличаются наибольшим объёмом встроенной мансарды, каркасная система здесь представлена комбинацией висячих и наслонных стропил с разным углом наклона скатов.

Двускатные стропильные системы отличаются простотой конструкции, высокой прочностью и минимальным расходом строительных материалов, такие крыши часто используют в бюджетном дачном строительстве.

Четырёхскатные системы стропил

Четырёхскатные крыши образуются двумя трапециевидными и двумя треугольными скатами и имеют сложную конструкцию стропильной системы с опорным каркасом, на который монтируются рядовые и диагональные балки. Пространство между стропильными лагами заполняется нарожниками, а дополнительной опорой для диагональных ног служат шпренгели, опирающиеся на угловые перемычки.

Четырёхскатные стропильные системы характерны для вальмовых и полувальмовых крыш, под которыми можно разместить просторное мансардное помещение

Четырёхскатные крыши отлично защищены от разнонаправленных порывов ветра и придают зданию особый шик, но их недостатком является дорогая и сложная в монтаже стропильная система.

Основой для стропильной системы полувальмовой ккрыши служат стены здания, на которых располагаются мауэрлат, прогоны и продольные фермы

Стропильная группа полувальмовой крыши, как правило, опирается на боковые и фронтальные стены здания и имеет несколько отличную от прочих конструкцию с усечёнными треугольными скатами.

Устройство несущего каркаса шатровых крыш

Стропила шатровых крыш в верхней части сходятся в одной точке и образуют многогранную пирамиду. Для повышения прочности соединения стропильных ног используются специальные стыковочные элементы, брусья обрешётки и дополнительные нарожники.

Стропила шатровой системы сходятся наверху в одной точке и крепятся между собой стяжками, в нижней части они фиксируются с помощью запилов

Шатровые крыши придают строению неповторимый облик, но отличаются повышенным расходом кровельного покрытия и пиломатериала. Чаще всего они используются на флигелях, беседках, а в усечённом варианте — как крыши эркеров.

Многощипцовые стропильные группы

Многощипцовые крыши представляют собой скатные фрагменты, врезанные под прямым углом друг к другу и образующие в месте соединения внутренние углы или ендовы. Стропила такой крыши имеют разную длину, а сборка этой конструкции требует профессиональных навыков, поскольку величина и угол наклона скатов могут отличаться друг от друга.

Стропильная система многощипцовой крыши образует восемь треугольных скатов, в месте стыка которых располагаются ендовы

Крыши такого типа призваны обеспечить естественное освещение подкровельного пространства и имеют очень привлекательный внешний вид, но их довольно сложно монтировать и утеплять.

Проход вентиляционных и печных труб через крышу иногда требует смещения стропильных ног с нарушением выбранного шага между ними. Но при наличии труб достаточно больших габаритов, объединённых в один блок, этого бывает недостаточно. Необходимо обрезать стропила в месте прохода труб и соединять отрезанные участки с другими стропилами брусками, закреплёнными на уголки. Расстояние между трубой и деревянными элементами должно соответствовать противопожарному зазору в 130–150 мм.

Стропильная система вокруг печной трубы строится с учётом противопожарного зазора, а вырез укрепляется дополнительными стойками

Далее производится крепление обрезанных стропил с помощью вертикальных стоек к затяжкам или балкам перекрытия. Таким образом, вокруг трубы создаётся короб, который не контактирует с её горячей поверхностью и при необходимости заполняется негорючим теплоизолирующим материалом.

Монтаж кровли поверх старого покрытия

В процессе службы кровельное покрытие подвергается естественному износу. Если нет деформации старой стропильной системы и вы убеждены, что она прослужит ещё долгое время, то ремонт можно произвести быстро и качественно. Когда нет времени на демонтаж старой кровли, можно настелить новое покрытие прямо поверх старой крыши. Для этого необходимо точно знать, где проходят стропильные балки с контробрешёткой и доски обрешётки.

По личному мнению, составленному на основе практического опыта, для нового кровельного покрытия лучше выбрать профнастил, металлочерепицу или ондулин, которые не создадут большой нагрузки на конструкции старой крыши.

Видео: замена кровли без демонтажа старой

Шаг стропильных ног при устройстве кровли

При монтаже крыши стропила устанавливаются на определённом расстоянии друг от друга. Это расстояние называется шагом. Рекомендации по выбору шага стропильной системы изложены в СНиП II-26–76 * «Кровли». Решение нужно принимать, учитывая следующие параметры:

  • тип крыши;
  • длину скатов и угол наклона;
  • вид кровельного материала;
  • сечение стропил;
  • предполагаемую ветровую и снеговую нагрузку.

Шаг и количество стропил можно выбрать на основе рекомендаций и скорректировать с учётом особенностей конкретной крыши. Для простых двускатных крыш с холодными чердаками расчёт можно произвести, опираясь на следующую таблицу.

Таблица: выбор длины, шага и сечения стропил

Для мансардных и сложных крыш требуется более прочная стропильная система с более частым расположением ферм и со сменой шага на стыковых участках с разным типом скатов. На таких крышах стропилами служит брус сечением 50Х150 и 100Х200 мм, а шаг выбирается в интервале от 60 до 120 см.

При строительстве крыш с обитаемым мансардным помещением выбирается брус большего сечения, а стропила устанавливаются более часто для увеличения прочности фермы

По наблюдениям автора этой статьи, косвенное влияние на выбор шага оказывают размеры утеплительного материала. Например, стандартная ширина утеплителя составляет 60 см, а допустимый шаг стропил сечением 50Х150 мм на скатной крыши находится в диапазоне от 60 до 120 см. Рачительные хозяева выбирают шаг кратным 59 см, чтобы плотно и без зазоров смонтировать утепляющие маты между стропилами.

Устройство крыш сложной конструкции

К сложным крышам относятся многоуровневые архитектурные решения, которые часто отличаются смешением стилей, например, скатная кровля с эркером или сочетание вальмовой конструкции с шатровым элементом. Даже обычная многощипцовая крыша со щипцами на разных уровнях имеет зачастую весьма сложную стропильную систему. Проектирование таких систем выполняется в соответствии с требованиями СП 64.13330.2011 «Деревянные конструкции» и СП 17.13330.2011 «Кровли». К проектным работам следует привлекать профессиональных специалистов, поскольку даже небольшая ошибка может привести к браку и потере дорогостоящих материалов.

Сложные крыши нужно возводить только по готовым проектным решениям, которые содержат всю необходимую информацию для выбора материалов и описывают последовательность монтажных работ

Стропильную систему сложных крыш можно разбить на более простые составные части, а в местах их соединения смонтировать ендовы, вертикальные стойки и горизонтальные балки конькового типа.

При монтаже сложных стропильных систем важно следить за тем, чтобы на всех скатах сохранялся зазор для подкровельной вентиляции, иначе конденсат приведёт к повреждению стропил, обрешётки и утеплительного слоя.

Видео: устройство сложных крыш

Узлы, соединяющие элементы стропильной группы, выполняют функцию обеспечения жёсткого и прочного крепления деталей. К качеству сборки узлов предъявляются повышенные требования, поскольку в этих соединениях происходит равномерное распределение нагрузки с несущих элементов на затяжки, балки перекрытия и мауэрлат. К основным видам соединений, которые применяются при монтаже стропил, относятся следующие узлы:

Существуют также особенно сложные соединения, например, узел примыкания диагональных стропил вальмовой крыши к прогону и мауэрлату или узел ломаной крыши, где соединяются пять деталей стропильной системы.

При сборке ломаной крыши особое внимание следует уделить узлу перехода висячих стропил в наслонные, т. к. в них соединяются сразу пять несущих элементов

Рассмотрим узел крепления стропил, стоек, прогонов и затяжек на примере ломаной мансардной крыши. В нём вертикальная стойка с помощью врезки соединяется с горизонтальным прогоном и затяжкой, далее к ним монтируется нижняя стропильная нога, которая опирается на затяжку с помощью врезки и металлической скобы. Затем верхняя стропильная ферма скрепляется коньковыми стяжками и тоже врезается в затяжку и фиксируется на скобу. В прочих узлах стропильной системы, которые применяются на различных видах крыш, используются те же принципы соединения деталей. В качестве крепёжных элементов используются гвозди, саморезы, болты, перфорированные металлические полосы и уголки различной конструкции.

Монтаж стропильной системы

Перед началом возведения стропильной системы необходимо провести подготовительные мероприятия для обеспечения эффективной и быстрой сборки. Нужно создать безопасные условия для проведения работ, приготовить место для раскроя и изготовления шаблонов, а также обеспечить наличие пиломатериала и крепёжных элементов. В процессе монтажа потребуются рабочие чертежи и следующие инструменты:

  • угломер (малка), уровень, строительный карандаш, шнур;
  • цепная бензопила для грубого раскроя и обрезки;
  • дисковая пила, электролобзик;
  • электродрель, шуруповёрт;
  • молоток, стамески.

Перед сборкой необходимо изготовить шаблоны однотипных элементов стропильной системы и убедиться в их качественной стыковке и хорошем прилегании на месте монтажа.

Стропильные фермы нужно изготавливать по единому шаблону, причём делать это можно как на земле, так и непосредственно на месте проведения работ

Завершающим этапом подготовительных работ является раскрой пиломатериала по размерам, пропитка элементов антипиреновыми и антисептическими составами и естественная просушка не менее суток.

При отсутствии проектной документации на крышу важно заранее выбрать способы крепления стропильных ног в коньковой и карнизной части, а также конструктивные решения для соединения деталей в различных стыковочных и иных узлах.

Крепление стропил на балки перекрытия или затяжки в нижней части производится различными способами в зависимости от сложности фермы и длины, а следовательно, и веса стропильных ног. Стропила длиной менее 4 м и сечением 50Х100 мм достаточно крепить к балкам дощатым узлом или с помощью металлических пластин, обрезая брус под необходимым углом и используя прибоины.

Выбор способа крепления стропильных ног к мауэрлату или балкам перекрытия зависит от угла наклона скатов, веса и длины стропил, а также от предполагаемой внешней нагрузки

При больших величинах длины и веса стропильных ног и предполагаемой снеговой и ветровой нагрузки соединение необходимо выполнять лобовой врубкой, одинарным или двойным зубом. При этом используются подбалочные подкладки, обеспечивающие плотное прилегание резьбовых шпилек. Перед монтажом необходимо создать шаблоны, которые обеспечат правильный раскрой материалов на узле врубки и безупречное прилегание элементов. Чтобы избежать сколов на краях балки перекрытия, необходимо производить врубку на глубину не менее 2 см и на расстоянии 1,5 h от края балки (где h − высота балки).

Важно, чтобы отверстия под резьбовые шпильки располагались под углом 90 о к верхней плоскости стропил, поскольку это обеспечит плотное прилегание и надёжное крепление деталей между собой без смещений и перекосов.

Как правильно сделать запилы на стропильных балках

В процессе сборки стропильной системы необходимо стыковать элементы с разными углами наклона. Для разметки запилов, врубок и угловых соединений используются строительные уровни и угломерные инструменты, а при массовом производстве однотипных деталей изготавливаются шаблоны. Запилы на стропилах можно сделать в следующей последовательности.

  1. Брус выставляется на мауэрлат и коньковый прогон, по уровню размечаются вертикальные линии и точное положение врезки.
  2. Угол наклона фиксируется на малке, а размеры врезки измеряются рулеткой или угольником.
  3. С помощью угольника и угломера результаты замеров переносятся на заготовки, после чего размечаются углы обрезки и размеры шипов врубки.
  4. На размеченной заготовке производятся необходимые запилы.

Места под запилы размечаются в несколько этапов с использованием строительного карандаша и угломерного инструмента

Диагональные стропила или нарожники приходят к стыку под разными углами в двух плоскостях, в этом случае с помощью уровня размечается вертикальный угол стыка, а затем нужный угол примыкания фиксируется малкой и переносится на деталь.

По мнению автора статьи, раскрой материала по единому образцу не является лишней операцией, поскольку потери времени на изготовление шаблонов с лихвой окупаются в процессе монтажа, который значительно ускоряется и становится более рациональным и качественным. Нужно обратить внимание на исправное состояние угломерного инструмента и использовать только проверенные экземпляры.

Монтаж стропильной системы своими руками пошагово

Многие владельцы в целях экономии монтируют крышу дома самостоятельно. При наличии некоторого строительного опыта это решение является вполне оправданным, поскольку даже сложные крыши вполне возможно собрать своими руками, имея проектную документацию. При отсутствии проекта необходимо самому сделать чертёж будущей конструкции с основными параметрами и размерами элементов стропильной системы.

Заготовки для стропильных ферм можно собирать на земле или прямо на крыше. Обычно изготавливается треугольник из двух боковых балок и нижней затяжки, все остальные элементы монтируются после установки фермы в вертикальное положение. Каждую конструкцию нужно изготавливать по заранее сделанному и опробованному на месте установки шаблону. При значительных длине и весе элементов конструкции сборка производится поэтапно.

Монтаж производится в следующей последовательности.

  1. На резьбовые шпильки армированного пояса или последний венец стен по периметру монтируются цельные брусья мауэрлата для обеспечения равномерного распределения нагрузки со стропильной системы на стены здания.

    В домах их бетона или строительных блоков мауэрлат устанавливается на шпильки, вмурованные в армопояс, в деревянных строениях его роль обычно играет последний венец стены

  2. На мауэрлат крепятся балки перекрытия или затяжки с помощью скоб, металлических уголков или болтов. При использовании длинных и массивных стропильных ног на середину балок перекрытия монтируются вертикальные стойки, а на них крепятся коньковые прогоны.
  3. Первая заготовка под стропильную ферму устанавливается с одного края крыши (на фронтоне). На стропильных ногах делается врезка, и они крепятся к мауэрлату, балкам перекрытия и коньковому прогону.

    Первыми устанавливаются стропильные фермы на фронтонах

  4. Вторая заготовка устанавливается на месте другого фронтона.
  5. Обе фермы закрепляются в вертикальном положении, которое контролируется уровнем или отвесом.
  6. Между установленными фермами натягиваются направляющие шнуры.

    Между установленными на фронтонах стропильными фермами натягиваются направляющие шнуры для контроля правильности положения промежуточных элементов

  7. Устанавливаются промежуточные стропильные конструкции с выбранным шагом. Все они должны выравниваться по вертикали и по натянутым шнурам.
  8. Монтируется коньковый и дополнительные горизонтальные прогоны (если они предусмотрены конструкцией).
  9. Стропила усиливаются ригелями, стойками и другими элементами, предусмотренными проектом.

    После установки всех стропильных ферм монтируются горизонтальные прогоны и дополнительные усиливающие элементы

  10. На вальмовых крышах вначале устанавливаются рядовые стропила, опирающиеся на коньковый прогон и мауэрлат, а затем поочерёдно ставятся диагональные стропила и нарожники.
  11. С помощью фронтонных и лобовых досок формируются свесы, которые защищают стены здания от осадков.
  12. На стропила крепится гидроизоляционная плёнка с провисом не более 20 мм и бруски контробрешётки, которые обеспечивают вентиляционный зазор между гидроизоляцией и кровельным покрытием. Затем укладывается продольная обрешётка, которая служит основанием под кровельное покрытие.

    Монтаж гидроизолирующей плёнки, контробрешётки и обрешётки завершает работы по сборке стропильной системы

Опыт показывает, что при длине стропил более 6 м наращивать их в стыках нужно с применением шипа, двусторонних накладок и с помощью резьбовых шпилек или болтов, установленных с шагом от 15 до 20 см. Место стыка нужно усилить дополнительными стойками или подкосами. В 2010 году по указанной технологии автором была смонтирована крыша с длиной стропильных ног более восьми метров, до настоящего времени на скатах прогибов и других изменений формы не обнаружено.

Сложные крыши монтируются, начиная с основных несущих конструкций, на которых базируется стропильная система. Затем устанавливаются рядовые и диагональные стропильные ноги, нарожники и вспомогательные элементы. В заключение разнотипные фрагменты стыкуются между собой в единую конструкцию.

По мнению автора этой статьи, который смонтировал своими руками три крыши разной сложности, монтаж стропильной системы можно и нужно проводить самому. Первая крыша была раскроена и собрана по чертежу за четыре дня, а на пятый и шестой день были смонтированы гидроизоляция, обрешётка, лобовые доски и кровельный материал. На вторую крышу ушло три с половиной дня, а третья была возведена уже за два дня. С ростом мастерства и при правильном планировании работ монтаж стропильной системы значительно ускоряется. Если имеется строительный опыт, то установить крышу с надлежащим качеством совсем несложно. В случае возникновения затруднений необходимо привлечь для консультации инженеров-проектировщиков или профессиональных строителей, которые помогут в сложной ситуации.

Видео: устройство и монтаж стропильной системы

Мы рассмотрели варианты сборки стропильной системы в местах сочленения с трубами, поверх старых крыш, в местах прилегания к мауэрлату, а также в случае сложных стропильных конструкций. Попутно изучили некоторые способы соединения элементов ферм и скатов. Крышу можно собрать и своими руками, важно неукоснительно выполнять пошаговую инструкцию и строго соблюдать технику безопасности, тогда успех будет обеспечен.

Стропильная система деревянного дома из бруса

В строительстве деревянных домов используется несколько типов стропильных систем.

Односкатная крыша – самая простая и доступная, используется в основном, на небольших одноэтажных строениях вроде гаражей, хозблоков, бань. В условиях обильно-снежных зим такая кровля не очень удобна, так как требует довольно прочного материала для опор кровельного настила. Используется нечасто.

Двускатная крыша – наиболее распространенная стропильная система. Такую кровлю легко подсчитать на предполагаемые нагрузки и необходимое сечение брусьев для стропил.

Четырехскатные крыши (вальмовая и шатровая) используются в основном, в больших двух- и трехэтажных строениях, более сложны в расчете, чем двускатные и требуют повышенной квалификации кровельной бригады.

Мансардные стропильные системы (ломаные крыши) — наиболее востребованы, так как позволяют использовать подкрышное пространство для устройства дополнительной жилой площади, и имеют более легкую конструкцию, чем простые двух- и четырехскатные.

В индивидуальном строительстве встречаются и кровельные конструкции сложной формы, такие как :

  • Полувальмовая;
  • Щипцовая;
  • Сводчатая;
  • Бубновая и прочие.

Для того, чтобы стропильная система была не слишком тяжелой, но в то же время достаточно прочной, необходимо позаботиться о правильной установке основания стропильной системы, так называемого «мауэрлата». Расчет толщины брусовой стены и её высоты обычно содержится в проектной документации.

Устройство стропильной системы деревянного дома

1). Возведение стандартной двускатной стропильной системы начинается с обустройства двух фронтонов в виде треугольника, собранного из бруса (обычно, профилированного, сечением примерно 100х150 или 150х200 мм).

2). Затем укладывается коньковый брус, на который будет приходиться основная нагрузка кровли. Если строение небольшое, то во фронтальных элементах выпиливаются по одному отверстию для дополнительного горизонтального опорного бруса с каждой стороны ската. Если кровля большая, то таких дополнительных брусьев используется 2-3 с шагом в 0,80-1,2 м.

3). Поперечные стропила, укладываемые на несущие балки, обычно изготавливаются либо из сухого квадратного в сечении бруса, либо из обрезной доски (зависит от веса кровельного покрытия).

4). Через равные промежутки обязательно необходимо укладывать так называемые, «стропильные ноги» — элементы стропильной системы из толстого сухого бруса. Обычно они устанавливаются по склону фронтона и параллельно по склону кровли с шагом в 1,5-2 метра.

5). Для увеличения прочности в основание стропильных ног укладывают поперечную балку – «затяжку».

6). Подкосы и стойки служат дополнительным укрепляющим элементом в конструкции, а «лежень» — толстый брус, проходящий по перекрытию, точно под коньком соединяет эти дополнительные элементы и служит им опорой.

7). Завершают стропильную систему доски обрешетки. Здесь можно использовать легкую обрезную доску, дважды обработанную антисептиком.

8). В проекте стропильной системы могут быть использованы дополнительные ригели, если площадь перекрытия довольно большая. Для небольших двухскатных крыш ригели обычно не используют, так как они утяжеляют несущую конструкцию.

Вся стропильная система обязательно обрабатывается антисептиком согласно технологии, и закрывается двумя слоями пароизоляции.

В наших проектах деревянных домов, представленных на сайте, используется стропильная система из сухого бруса различной толщины и обрезной доски хвойных пород. В наших проектах используется кровельное покрытие Шинглас – гибкая битумная черепица, изготовленная по финской технологии.

Об утеплении кровли мы рассказали в другой статье раздела «Технологии».

Коньковая доска или коньковый брус? Какая нужна моя крыша? :: Вейерхойзер

Это очень распространенный вопрос, который наша команда инженеров технической поддержки часто обсуждает с дизайнерами. Разница между коньковой доской и коньковой балкой сводится к тому, спроектирована ли крыша как крыша компрессионного или структурного типа. Хотя существует и третий тип кровли при использовании инженерных деревянных изделий Weyerhaeuser, о которых вы можете прочитать ниже.

Стив Рудовски, территориальный менеджер Trus Joist Weyerhaeuser, собрал модель, чтобы продемонстрировать разницу между двумя типами каркаса крыши, которая определяет, нужна ли вам коньковая доска или коньковая балка.

Компрессионная крыша

Система крыши с традиционным каркасом построена в соответствии с положениями Международного жилищного кодекса (IRC). Эта система также известна как компрессионная крыша или «предписывающая крыша», поскольку детали конструкции прописаны в нормах. Он может использоваться для крыш с уклоном от 3:12 до 12:12 и в основном строит треугольник, соединяя две противоположные стропила потолочной балкой/стяжкой на их нижних концах.Коньковая доска соединяет верхние концы стропил, образуя вершину треугольника. Обычно потолочная балка, идущая от противоположных наружных стен, соединяет нижние концы стропил вместе, образуя основу и завершая треугольник. См. пример поперечного сечения крыши, показанный ниже.

С ненесущей коньковой доской вверху две противоположные стропила в основном поддерживают друг друга. Под нагрузкой стропила будут испытывать как осевые, так и изгибные напряжения. Потолочная балка (натяжная стяжка) на нижнем конце стропила сопротивляется тяге, возникающей, поскольку эти концы имеют тенденцию смещаться наружу и толкать опорную стену.Общая система (коньковая доска, стропила, хомуты и потолочная балка) определяется IRC. Дополнительную информацию о крышах см. в главе 8 IRC 2018 года.

Weyerhaeuser EWP обычно доступен длиной до 48 футов. Они часто используются строителями в качестве заменителей обычных деревянных изделий, таких как 2×8 и 2×10, в крышах с традиционным каркасом. Строители могут предпочесть один длинный кусок микроллама там, где им пришлось бы использовать несколько кусков пиломатериала, например, в приложении для изготовления длинной коньковой доски.

Эта замена иногда создает запросы на запечатанную документацию/расчеты, поскольку используемый продукт является «разработанным» и не указан в строительных нормах. Эти запросы не являются необходимыми или обязательными. Чтобы считаться заменой любой из системных частей, Weyerhaeuser EWP должен быть эквивалентным или лучше элемента, который он заменяет. Проще говоря, это означает, что продукт EWP должен быть такого же/большего размера и такой же/более высокой прочности, чем заменяемая деталь.Дополнительную информацию о замене см. в Техническом справочнике Weyerhaeuser 1502.

Например, мастер может использовать для коньковой доски 40-футовый кусок микроллама размером 1 ¾″ x 9 ¼″ вместо трех или четырех кусков пиломатериала размером 2×10. Это было бы приемлемо, поскольку Microllam имеет аналогичные размеры. Для этой замены документация/расчет не нужны.

Структурная крыша

Этот тип крыши аналогичен конструкции пола, где балки имеют структурные опоры/опоры на каждом конце.Конструктивные уклоны крыши обычно варьируются от 0:12 до максимум 12:12.

Структурные крыши обычно имеют коньковые балки на верхних концах вместо коньковой доски, описанной выше для сжатых крыш. См. пример, показанный ниже. Вальмовые элементы и ендовы в несущих крышах также считаются несущими балками, что означает, что они имеют опору на каждом конце и поддерживают реакции от присоединенных балок крыши. Расчеты балок и балок в системе несущих конструкций крыши могут быть произведены с использованием программного обеспечения Forte ® WEB или Javelin ®  .

Крыша Weyerhaeuser EWP

Этот тип крыши представляет собой запатентованную систему, в которой используются стропила и потолочные балки TimberStrand LSL, а также вальмовые, ендовные и коньковые элементы Microllam LVL или TimberStrand LSL. Геометрия крыши, требуемые размеры элементов и сведения о соединениях указаны в нашем Руководстве по проектированию системы крыши, TJ-9005. Подобно компрессионной крыше, построенной в соответствии с IRC, эта система также носит предписывающий характер. Здесь покрытый скат крыши может варьироваться от 4:12 до 12:12 и иметь расстояние между стропилами до 24″ по центру.

Информация и подробности, представленные в руководстве, основаны на испытаниях, проведенных компанией Weyerhaeuser для демонстрации эквивалентности традиционным каркасным системам. Любая система, построенная с использованием этого руководства, должна полностью основываться на этом руководстве, без замены материалов/деталей. Как и в случае компрессионных крыш, образуемая система имеет треугольную форму с коньковой доской, двумя стропилами и потолочной стяжкой внизу. Как и в случае компрессионных крыш, расчеты элементов не могут быть предоставлены для отдельных элементов, поскольку большая часть информации основана на тестировании системы или продуктах, которые соответствуют или превосходят нормативные требования.


Свяжитесь с представителем Weyerhaeuser по поводу вашего следующего проекта

Найдите моего представителя

Размер гребневой доски | Объяснение требований норм и правил – Тренажер по строительным нормам

Требования к коньковым доскам

для жилых построек можно найти в разделе R802.3 Международного жилищного кодекса 2018 года. В этом разделе будет указано, какого размера должна быть коньковая доска и для каких целей она служит.

Очень часто коньковую доску путают с коньковой балкой, поэтому очень важно понимать разницу между ними, поскольку они могут звучать одинаково, но все же очень разные по назначению.

Коньковая доска против коньковой балки

Обычно коньковая доска устанавливается между стропилами в верхней части кровельной системы в качестве основания для крепления гвоздями для соединения противоположных стропил и обеспечения элемента каркаса, на который могут опираться стропила.

Что касается коньковой балки, то она предназначена для восприятия нагрузок на крышу, включающих вес крыши плюс временную нагрузку, такую ​​как дождь или снег. Коньковая балка также должна быть достаточно прочной, чтобы выдерживать нагрузки, создаваемые стропилами, которые она несет, чтобы свести к минимуму прогиб.

Когда требуется коньковая балка?

Международный жилищный кодекс содержит директивные требования к каркасу крыши. Предписывающие требования включают использование коньковой доски для соединения стропил на коньке. Когда используется коньковая доска, сборка крыши требует установки непрерывных связей поперек конструкции, чтобы предотвратить воздействие нагрузки крыши на стены, на которые опираются стропила.

Этими стяжками могут быть сами потолочные балки, или, если потолочные балки не предусмотрены, необходимо установить стропильные стяжки.Когда сборка крыши не связана непрерывными связями на концах стропил, тогда требуется коньковая балка.

Коньковая балка не подпадает под предписывающие требования правил. Когда требуется коньковая балка, она должна быть спроектирована инженером, чтобы выдерживать нагрузки на крышу.

Стропила, связи и коньковая доска действуют как ферма, но когда связи удалены, коньковая доска не может нести нагрузку на крышу сама по себе, поскольку она не считается конструкционным несущим элементом.При отсутствии стяжек поперек конструкции распор стропил от сборки крыши может сместить опорные стены, на которые опирается система крыши.

Вот почему потребуется коньковая балка, чтобы выдерживать нагрузки крыши и не смещать стены. Опять же, коньковая балка должна быть спроектирована инженером, чтобы убедиться, что ее размер достаточен для поддержки нагрузок, которые она будет нести.

Каков минимальный размер коньковой доски?

При использовании коньковой доски Секция R802.3 требует, чтобы коньковая доска имела номинальную толщину не менее 1 дюйма и глубину не менее срезанного конца стропила, который она обслуживает.

На приведенном ниже рисунке показано это:

Как вы можете видеть на рисунке, глубина коньковой доски должна быть не меньше фактической глубины стропила, а не меньше его глубины. Это связано с тем, что из-за наклона стропила глубина выреза больше фактической глубины стропила.

Ограничения хребта

Как мы упоминали ранее, когда сплошные связи не предусмотрены, вместо коньковой доски следует использовать коньковую балку, чтобы нести нагрузку на крышу, однако стоит упомянуть еще один сценарий, когда потребуется коньковая балка.

Часто его можно пропустить, потому что он находится в другом разделе, R802.4.4 . В этом разделе говорится об опорах стропил и упоминаются коньковые доски, так как на них опираются стропила.

В нем говорится, что для кровельных конструкций с уклоном крыши менее 3:12 (уклон 25%) вместо коньковой доски необходимо использовать коньковую балку. Это связано с тем, что крыши с малым уклоном приводят к очень высоким нагрузкам на нижний конец стропил, что приводит к большому доверию стропил к опорным стенам.

В связи с этим правила требуют, чтобы элемент, который поддерживает эти стропила, в данном случае коньковая доска, был спроектирован как балка, чтобы противодействовать большим нагрузкам, приложенным к нижнему концу стропила, и адекватно поддерживать сборку крыши.Как и раньше, коньковую балку должен проектировать инженер.

Таким образом, предписывающие положения для коньковых досок применяются к кровельным конструкциям с минимальным уклоном 3:12 (уклон 25 %), где кровельная конструкция связана поперек конструкции непрерывными стропильными связями или потолочными балками.


Чтобы узнать больше о требованиях к коньковой доске, обязательно ознакомьтесь с разделом R802.3 Международного жилищного кодекса (IRC) 2018 года.

.

* Справочный источник — Международный жилищный кодекс 2018 г. [Купить на Amazon]

Руководство по изготовлению деревянных и стальных каркасов

Sg(серв.) = 0кПа Sg (ульт.) = 0кПа

Область

Нет в списке нижеNSW — CabramurraNSW — Central Tablelands — BlackheathNSW — Central Tablelands — BlayneyNSW — Central Tablelands — CrookwellNSW — Central Tablelands — KatoombaNSW — Central Tablelands — LithgowNSW — Central Tablelands — Mt VictoriaNSW — Central Tablelands — OrangeNSW — Charlotte Pass VillageNSW — Diggers CrcckNSW — Деревня ГулхегаNSW — KiandraNSW — Mount Blue CowNSW — Mount KosciuszkoNSW — Mount SelwynNSW — Northern Tablelands — GuyraNSW — Perisher RangeNSW — Perisher ValleyNSW — Rules PointNSW — Sawpit CreekNSW — Smiggin HolesNSW — Smiggin RangeNSW — Southern Tablelands — AdaminabyNSW — Southern Tablelands — Anglers ReachNSW — Southern Tablelands — BerridaleNSW — Южное плоскогорье — BombalaNSW — Южное плоскогорье — Bullocks FlatNSW — Южное плоскогорье — CoomaNSW — Южное плоскогорье — DalgetyNSW — Южное плоскогорье — Eucumbene CoveNSW — Южное плоскогорье — JindabyneNSW — Южное плоскогорье — KalkiteNSW — Южное плоскогорье — NimmitabelNSW — Southern Tablel ands — Old AdaminabyNSW — Southern Tablelands — Providence PortalNSW — Southern Tablelands — TumbarumbaNSW — Southern Tablelands — Tyrolean VillageNSW — Southern Tablelands — Yarrangobilly VillageNSW — Thredbo — CrackenbackNSW — Thredbo — KareelaNSW — Thredbo — Merritts SpurNSW — Thredbo — VillageNSW — Three Mile DamNSW — Wilsons ValleyTAS — Лыжный курорт Бен-ЛомондTAS — БотуэллTAS — Cradle ValleyTAS — Мост ДеруэнтTAS — Район Великого озераTAS — IntertakenTAS — Лыжный курорт Mt FieldTAS — StrathgordonTAS — TarralcahTAS — The Spring (Fern Tree)TAS — TullahTAS — WaratahVIC — Плато Baw BawVIC — Dinner PlainVIC — Donna BuangVIC — Falls Creek — Summit AreaVIC — Falls Creek — Sun ValleyVIC — Falls Creek — Village BowlVIC — Lake MountainVIC — Mount Buffalo — ChaletVIC — Mount Buffalo — Dingo DellVIC — Mount Buffalo — TatraVIC — Mount Buller — BaldyVIC — Mount Buller — VillageVIC — Mount Hotham — DavenportVIC — Mount Hotham — Village CentreVIC — Mount Stirling

Место расположения

N1 между 400 м и 1200 м (южная часть Северного острова)N1 1200 м и выше (южная часть Северного острова)N2 между 200 м и 900 м (Южный остров)N2 900 м и выше (Южный остров)N3 между 150 м и 900 м (Южный остров)N3 900 м и выше ( Южный остров)N4 ниже 900 м (Южный остров)N4 900 м и выше (Южный остров)N5 ниже 900 м (Южный остров)N5 900 м и выше (Южный остров)Нет в списке выше

Тип крыши

ОдноскатнаяДвускатнаяМногоскатная

Смежные структуры

Нет более высоких построекДа, более высокое здание в пределах ls

Множитель μ(если соседние строения)

1.01.11.21.31.41.51.61.71.81.92.02.12.22.32.42.5

Меняйте μ, только если вы
знакомы с AS/NZS 1170.3:2003

Воздействие

ShelteredSemi ShelteredWindswept

Какой размер конькового бруса для стропил 2х4, 2х6, 2х8, 2х10

Какой размер конькового бруса для стропила 2х4, 2х6, 2х8, 2х10 | Размер конькового бруса для стропила 2×4 | какого размера Коньковый брус для стропил 2х6 | Размер конькового бруса для стропила 2×8 | Размер конькового бруса для стропила 2х10.

Коньковая балка представляет собой горизонтальный элемент деревянного каркаса, который состоит из деревянного бруса, установленного на вершине крыши. Он не имеет конструктивной функции, но является горизонтальным элементом, на который опираются высокие концы стропил. Это также гарантирует, что стропила встречаются по прямой линии и остаются в вертикальном положении.

Во многих странах мира США, Великобритания, Канада и др. используется дом из дерева, который имеет стропильную крышу, выполнен из конькового бруса, стропила и прогона, стропила являются верхним поясом стропильной крыши и стропильным действием охватывает ширину здания.В других случаях деревянные стропила должны проходить от верха крыши до верха стен. Коньковая балка поддерживает стропила в верхней части крыши и представляет собой изгибающийся элемент, проходящий между его опорами, как правило, через помещения.

Во многих странах, таких как США, Канада, Великобритания, стропила крыши, коньковая балка, прогоны изготавливаются из дерева. Многие породы дерева используются для изготовления древесины, обладающей большой прочностью. Все они обычно изготавливаются из сосны или кедра для увеличения пролета.

Многие размеры древесины, такие как 2 × 4, 2 × 6, 2 × 8, 2 × 10, 2 × 12, 2 × 14 и т. Д., Используются в качестве пулина, коньковой балки и стропила, которые используются в конструкции каркаса стропильной крыши. . В этой статье мы узнаем о том, какой будет размер конькового бруса для стропил 2х4, 2х6, 2х8, 2х10.

Коньковая балка какого размера для стропил 2×4, 2×6, 2×8, 2×10

Коньковая балка представляет собой горизонтальный конструктивный элемент, используемый для поддержки концов стропил на коньке, передавая его нагрузки на стены или стойки или фронтонные торцевые стены. Таким образом, коньковая балка обеспечивает структурное соединение стропил и добавляет боковую устойчивость к боковой устойчивости и образует жесткий стержень для пика крыши.

Коньковый брус какого размера для стропил 2×4, 2×6, 2×8, 2×10

Коньковая балка представляет собой горизонтальный конструктивный элемент, используемый для соединения и поддержки концов стропил на коньке, перенося его нагрузки на стены или стойки или фронтонные торцевые стены. Коньковые балки требуются по нормам, если уклон крыши меньше 3 из 12 (раздел R802.3 IRC). Размер коньковой балки зависит от пролета балки между опорами и величины нагрузки на крышу, воспринимаемой балкой.

Выберите коньковую балку, которая на один размер больше, чем обычные стропила, соединяющие вальм крыши со стеной.Как правило, для стропил 2×4 используется коньковый брус 2×6, для стропил 2×6 используется коньковый брус 2×8, для стропил 2×8 используется коньковый брус 2×10, для стропил 2×10 используется коньковый брус. коньковая балка 2×12, для стропил 2×12 используйте коньковую балку 2×14 и так далее. Длиной коньковой балки будет внешний размер здания плюс длина выступа на обоих концах

ТАКЖЕ ПРОЧИТАЙТЕ :- Какой размер lvl для охвата 30 футов

Какой размер lvl для охвата 28 футов

Какой размер lvl для охвата 26 футов

Какой размер lvl для охвата 25 футов

Какой размер lvl для охвата 24 футов

Коньковый брус какого размера для стропил 2×4 :- для стропил 2×4, как правило, мы предоставляем или используем коньковый брус размера 2×6.Эта длина коньковой балки размером 2×6 будет внешним размером здания плюс длина выступа на обоих концах. Таким образом, вы можете использовать коньковую балку 2×6 для стропил размером 2×4, хотя это будет зависеть от пролета балки и величины нагрузки на крышу, поэтому лучше проконсультироваться с вашим архитектором.

Коньковый брус какого размера для стропил 2×6 :- для стропил 2×6, как правило, мы предоставляем или используем коньковый брус размера 2×8. Эта длина коньковой балки размером 2×8 будет внешним размером здания плюс длина выступа на обоих концах.Таким образом, вы можете использовать коньковую балку 2×8 для стропил размером 2×6, хотя это будет зависеть от пролета балки и величины нагрузки на крышу, поэтому лучше проконсультироваться с вашим архитектором.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Коньковый брус какого размера для стропил 2×8 :- для стропил 2×8, как правило, мы предоставляем или используем коньковый брус размера 2×10. Эта длина коньковой балки размером 2×10 будет внешним размером здания плюс длина выступа на обоих концах.Таким образом, вы можете использовать коньковую балку 2×10 для стропил размером 2×8, хотя это будет зависеть от пролета балки и величины нагрузки на крышу, поэтому лучше проконсультироваться с вашим архитектором.

Коньковый брус какого размера для стропил 2×10 :- для стропил 2×10, как правило, мы предоставляем или используем коньковый брус размера 2×12. Эта длина коньковой балки размером 2×12 будет внешним размером здания плюс длина выступа на обоих концах. Таким образом, вы можете использовать коньковую балку 2×12 для стропил размером 2×10, хотя это будет зависеть от пролета балки и величины нагрузки на крышу, поэтому лучше проконсультироваться с вашим архитектором.

Какой размер коньковой балки для стропил 2×12 :- для стропил 2×12, как правило, мы предоставляем или используем коньковую балку размером 2×14. Эта длина коньковой балки размером 2×14 будет внешним размером здания плюс длина выступа на обоих концах. Таким образом, вы можете использовать коньковую балку 2 × 14 для стропил размером 2 × 12, хотя это будет зависеть от пролета балки и величины нагрузки на крышу, поэтому лучше проконсультироваться с вашим архитектором.

Выводы :-
Обычно для стропил 2×4 следует использовать коньковый брус размером 2×6, для стропил 2×6 использовать коньковый брус 2×8, для стропил 2×8 использовать коньковый брус 2×10. коньковая балка, для стропил 2×10 используйте коньковую балку 2×12, для стропил 2×12 используйте коньковую балку 2×14 и так далее.

Коньковые балки и коньковые доски: современные конструктивные решения для А-образных рам

Открытый каркас крыши является одной из наиболее характерных особенностей модернизма Тихоокеанского Северо-Запада, и лучшие образцы прекрасно раскрывают структуру, используя характеристики деревянного каркаса для визуального тепла. Несмотря на то, что существует множество способов создания открытой каркасной системы крыши, сегодняшний пост посвящен конкретно А-образным конструкциям (также известным как двускатные крыши).

Обычные методы открытой конструкции А-образной рамы предлагают лишь несколько конструктивных решений, но есть важные различия, как физические, так и эстетические, которые следует понимать в отношении механики каждой системы.Двумя основными конструкционными системами, выполняющими тяжелую работу открытой А-образной рамы, являются коньковая балка и системы коньковых досок. Каждая из этих систем также включает в себя несколько интересных вариантов, описанных ниже.

КОНЬКОВАЯ БАЛКА Принципы проектирования коньковой балки довольно просты. Балки наклонной крыши проходят между двумя закрепленными точками; один на огибающей конструкции поверх каркасной стены или перемычки, другой на пике конструкции поверх коньковой балки.(Коньковая балка также может быть заподлицо с балками.) Коньковая балка обычно представляет собой более крупный элемент (например, 4×12) и несет гравитационную нагрузку балок крыши так же, как несущая стена или перемычка на огибающей.

Классический пример конструкции с выступающими коньковыми балками можно увидеть в нашем доме Magnolia Residence, , который в настоящее время находится в стадии строительства.

предоставлено ООО «Билд»

В приведенном выше примере используется подвесная балка со скрытыми балками крыши, но балки также могут быть открыты, как в примере (ниже слева) в Западном Сиэтле.Обратите внимание, что, поскольку балки расположены необычно далеко друг от друга, над балками, скорее всего, находятся структурные прогоны.

Коньковая балка заподлицо, как в Hayes Residence (вверху, справа) Рэя Каппе, демонстрирует те же принципы, только с коньковой балкой, выровненной в той же плоскости, что и балки крыши. (Фото предоставлено Рэем Каппе)

Интересной вариацией системы коньковых балок является конфигурация с двумя балками, благодаря которой пик крыши полностью свободен от балок.Дом Colorado House от Turnbull Griffin Haesloop Architects (вверху) создает четкую, открытую эстетику, выравнивая двойные балки со структурой стены внизу. Skylight House от Cliff May (ниже) позволяет пику крыши открываться для естественного света. (Фото любезно предоставлено Тернбуллом Гриффин Хэслупом)

КОНЬКОВАЯ ДОСКА Принципы проектирования коньковой доски несколько сложнее. Поскольку коньковая доска представляет собой элемент меньшего размера (обычно толщиной всего 1 дюйм, а иногда и меньше), он не является конструктивным элементом и не несет гравитационной нагрузки.Его единственная задача — обеспечить точку соединения кровельных балок с каждой стороны крыши. Это означает, что гравитационная нагрузка передается через балки крыши на несущие стены. Сила тяжести на пике крыши давит вниз и наружу, поэтому требуется натяжной элемент, чтобы удерживать сборку вместе. Чтобы сопротивляться выталкивающей силе тяжести, каждой балке нужен натяжной элемент, или перемычки по периметру должны действовать как боковые балки, проходящие между натяжными связями.

Традиционные примеры системы коньковых досок используют деревянные натяжные стяжки (также известные как стяжки с воротником) того же размера и выглядят как балки крыши.Классическим примером является реконструкция Los Altos Hills (ниже) от Klopf Architecture, в которой используется двойная стяжка с двойным натяжением, чтобы закрепить каждую балку крыши. Вся балка крыши и узел натяжных стяжек окрашены в тот же цвет, чтобы подчеркнуть структуру. (Фото Архитектура Клопф)

В Napa Residence Уильяма Тернбулла (внизу, слева) двойные элементы 2x действуют как натяжные связи, скрепляющие балки крыши через каждые шесть пролетов. Сборка также является отличной возможностью для верхнего освещения, так как электрический кабель можно легко скрыть над натяжными стяжками.(Фото любезно предоставлено Тернбуллом Гриффин Хэслупом)

В примере Maury Island Cabin  (вверху справа) от Miller Hull деревянные натяжные стяжки опущены ниже перемычек на каждой внешней стене; для этого требуется, чтобы перемычки проходили между балками крыши и действовали как балки в двух направлениях (вверх и вниз для силы тяжести и из стороны в сторону, чтобы противостоять выталкиванию балок крыши). (Фото предоставлено Миллером Халлом)

В доме Valley Oak Drive House (ниже) система двойных натяжных связей на каждой балке крыши расположена ближе к коньковой доске, чтобы создать архитектурную особенность помещения.

Современным нововведением в натяжных стяжках крыши стало введение стальных стержней. Поскольку прочность на растяжение стали намного выше, чем у дерева (примерно в 50 раз выше), сталь со значительно меньшим поперечным сечением может выполнять работу гораздо эффективнее, чем древесина. При правильной детализации ослабленные стальные натяжные стержни обеспечивают необходимую структуру и дополняют современную эстетику. Многие из наших любимых примеров были спроектированы Rex Hohlbein Architects здесь, в Сиэтле.В доме Camano House (ниже) используются тонкие стальные натяжные стяжки с талрепами; балки с каждой стороны сопротивляются поперечной силе балок крыши между натяжными связями. Натяжные стяжки сосредоточены на двойных балках над ними, что обеспечивает достаточный зазор для размещения скрытых трековых светильников. Готовая сборка чистая, функциональная и продуманная. (Фото предоставлено Рексом Гольбейном)

Одним из основных преимуществ использования системы коньковых досок является устранение колонн, которые обычно требуются под каждым концом коньковой балки.После удаления колонн каждый конец фронтона можно открыть. Дом Mount Vernon Retreat (ниже) от Джорджа Суямы в полной мере использует эту концепцию и дает жителям хороший обзор и много дневного света. (Фото предоставлено Джорджем Суямой)

Умный гибрид системы стальных натяжных связей можно увидеть в проекте Adelaar Residence (ниже), разработанном Vancouver’s Burgers Architecture, Inc. Конструкция еще больше упрощает сборку за счет удаления коньковой доски со всех элементов, что на самом деле не требуется. быть там, если балки плотно подогнаны друг к другу на вершине.Минимальные стальные стержни сопротивляются боковым силам, а готовый продукт является одним из самых сложных и красивых, которые мы когда-либо видели. (Фото предоставлено Burgers Architecture, Inc.)

В современном дизайне существует множество гибридов и вариаций структурных систем из коньковых балок и коньковых досок, и это лишь некоторые из наших фаворитов. Мы будем рады видеть ваших фаворитов.

Кевин Эккерт, партнер-основатель Build LLC, ведет блог Build, который иногда по пятницам можно увидеть на веб-сайте Custom Home .

Необходимы размеры балки конька крыши.

Вы говорите о сборной ферменной балке? Вы обнаружите, что все пиломатериалы, необходимые для постройки одного из них, плюс рабочая сила, это не намного больше, чем купить лам бревна или lvls.

Нажмите, чтобы развернуть…

Я думал о возможности соединения болтами 2×12, но я не мог представить, как сориентировать швы, которые бы меня устраивали.

У поставщика, с которым я вчера кратко разговаривал, есть LVL нескольких размеров.2x14x24 стоил 145 долларов iirc. Парень, с которым я разговаривал, явно был занят, поэтому я сказал ему, что перезвоню во вторник, после праздников.

Скат крыши 5×12 будет стоить 60 дюймов подъема на 12 футов, поэтому высота потолка в центре 13 футов. Два фута от стен (значение, которое будет площадью за любым стеллажом) будет стоить 10 дюймов подъема , так что всего на 2 дюйма меньше 9 футов. Этого достаточно для подъема велосипеда на подъемнике.

Я не хочу стен высотой 10 футов или выше, потому что это будет выглядеть непропорционально в здании такого размера.Здание уже находится на склоне (задняя часть на 5 футов выше уровня земли), и я не хочу, чтобы оно выглядело как световая мачта, установленная у меня во дворе. Кроме того, 1100 долларов за 13 стандартных 24-футовых ферм — это слишком много. Я могу построить его за половину этой суммы. Затраты на оплату труда не проблема. Это то, что я делаю для развлечения по вечерам после работы. Я вручную копал свои нижние колонтитулы, ради Пита, лол.

Я обнаружил, что сводчатые потолки очень хорошо защищают лицо от жары в здании, где нет постоянного кондиционера. Это также помогает с парами, образующимися при сварке, покраске, окрашивании и т. Д.Я не забочусь о чердачном хранилище. В моем районе так влажно, что все, что хранится на чердаке, все равно испортится. Кроме того, я ненавижу беспорядок и не разбрасываю вещи. Все, что не используется, продается или раздается.

Я также хочу, чтобы высота, угол наклона крыши, общий вид этого здания соответствовали моему дому, рядом с которым оно строится. Монтроповидным высоким стенам нужны очень большие окна, чтобы они выглядели «правильно». Мне не нужны массивные окна и стены в маленьком гараже, припаркованном рядом с ранчо «нормального» размера. Просто это выглядело бы странно.

Как я уже сказал, разные причины для желания построить крышу именно таким образом.

Не спорю, но я не согласен с тем, что стены и стропила поддерживают коньковую балку. Я согласен, что они поддерживают коньковую ДОСКУ, но не структурную коньковую БАЛКУ. Единственная сила, действующая на крышу, кроме ветра, — это гравитация, толкающая прямо вниз. Если балка никогда не качается вниз, стены не будут выпирать. Балка должна была бы изгибаться, чтобы толкать стропила «более плоско», что заставляет их становиться «длиннее» и давить на стены.Если я ошибаюсь, я открыт для любых фактов или информации, но я не вижу, что могло бы вытолкнуть стену, если бы коньковая балка была правильного размера.

коньковая балка для переоборудования чердака ?

 Показать цитируемый текст

Потому что стропила были нематериальны. И кто-то, возможно, заменил легкая черепица с тяжелой черепицей в какой-то момент или эквивалент.
Прогоны на самом деле не исправят плохо спроектированную крышу.

 Показать цитируемый текст

Правильно. Добираемся до нуба.Прогоны срезаны. И это более чем относительно короткий пролет 11 метров или около того, и они поддерживаются на конце.

 Показать цитируемый текст

Спросите его, почему. Вы перерезали какие-либо переплеты? Или любые стропила?
Если вы обрезали стропила, чтобы сделать слуховые окна, у вас будет площадь слабость наверняка, и нужно будет передавать нагрузки в самом неблагоприятном путь к соседним. Похоже, он решил сделать простой расчет, предполагая в этот момент, что ферма крыши полностью исчезла, и что новая «линия карниза» над слуховыми окнами должна нести весь вес той стороны крыши.В этом случае он перестает быть прогоном вообще по существу, а становится балкой — безопорной стеной, если тебе нравится.
Облегчает расчеты, но это совершенно необоснованный наихудший случай. предположение.
По моему грубому анализу, то, что у вас сейчас есть, это участки обычной крыши, между мансардными окнами, где все более или менее, как всегда были, а также несколько укороченных стропил, которые теперь «навешиваются» наружу, чтобы образуют слуховые люки.
Вопрос в том, чтобы стабилизировать то, что осталось, и поддержать новое.
Поддержка нового, по сути, сводится к вертикальной грани мансарда. Это берет на себя вес от концов новых слуховых стропил и передает нагрузки вниз к карнизным позициям. Пока новый стропила достаточно прочные, это не проблема.
Стабильности добиться сложнее. По крыше то, что нужно, перемычки между одной стороной крыши и другой. Как можно ниже. Если у вас приличный рост, то их будет достаточно для «нового потолка». уровень.
Если вы собираетесь потолки во всю высоту — почти до конька — вы делаете есть реальная проблема.Может быть, это проблема. Вы полностью уничтожили целостность стропильной крыши в этой точке.
где проходит этот стальной прогон? Я не вижу, как это работает, так как в пролете крыши сейчас пробиты слуховые окна?
Что касается боковой устойчивости, на самом деле просто взять плитку или грифельные доски и прибить все фанерой, вероятно, достаточно, чтобы стабилизируйте стропила в поперечном направлении. Или вы могли бы сделать это внутренне. после утепление и перед обшивкой гипсокартоном. Будет разрыв в слуховые окна точно, но напряжения в той плоскости не большие.
Вы можете сделать то же, что и я… составить структуру, а затем спросить инженеры, чтобы рассчитать, насколько значительным он должен быть, а не просто позвольте инженерам решить, какая структура подходит.
Когда я делал это здесь, было много сосущих зубов, потом они пошли ушел и вернулся с замечаниями типа «ну, это не так плохо, как мы думали»..
У меня на самом деле вообще нет переплетов на уровне карниза….то что есть представляет собой стены с жестяным каркасом, которые связаны между собой на уровне первого этажа.и выступайте вверх на метр или около того, где карнизы. Тогда стропила идут от этого карниза к коньку и имеют дополнительные крепления на уровень потолка первого этажа. Одна секция крыши вообще не имеет прогонов — или, если хотите, они образованы опорными элементами потолка, связаны между собой структурой типа прогона, которая проходит поверх потолочные балки.
Другая секция крыши выше и имеет прогоны… которых нет. что существенный. и никак не поддерживается. Они просто связывают стропила вместе.Он также имеет пару коньковых опор в центре пролетов. но я не уверен, что это необходимо. Строители просто «положили их в’ — они не были указаны на инженерных планах.
В любом случае, я бы вернулся к инженерам и задал бы им вопрос: «Почему они здесь и почему они такие массивные?» и «нет ли другого способа добиться этого?»
Всегда легко впихнуть что-то после быстрого расчета, что сильно перепроектирован и определенно не подведет. Это намного больше работать над созданием минималистской структуры, которая делает свою работу, но берет на себя много матигеметики, чтобы доказать, что это так.
Но тогда
«Инженер — это тот, кто за шесть пенсов может сделать то, что любой проклятый дурак сделать за фунт

 Показать цитируемый текст

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
