  Обязательное условие установки наслонных стропил — обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила.

   В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой установленной на подпорках или опертой на противостоящие друг другу фронтоны стен.

Горизонтальную балку, уложенную на крыше, называют прогоном.

Коньковый прогон   Прогон — конструктивный элемент здания, горизонтально расположенная балка. Прогон опирается на несущие конструкции сооружения (стены, колонны, пилоны), поддерживает другие балки и кровлю здания. Может изготавливаться из металла, железобетона или дерева. Металлические прогоны могут быть сплошными или решётчатыми. Деревянные прогоны бывают сплошными, либо могут иметь замкнутое или открытое поперечное сечение.

   В конструкции кровельной крыши прогоны подразделяются на три типа: коньковый прогон, боковые прогоны и мауэрлат. На коньковый прогон опирается верхняя часть крыши (конёк). Боковые прогоны расположены между коньком и основанием крыши, они служат для дополнительной поддержки стропил. Мауэрлат расположен у основания стропил, он уложен сверху по периметру наружной стены.

Прогон                                                                                         Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок.

   Ба́лка

   Прочностные качества балки зависят от нескольких её характеристик:

    Опорой для конькового прогона служат внутренние стены, являющиеся несущими, при этом между стенами и стойками необходим лежень (рис. 4) элемент, производимый из бревен или брусьев, также может использоваться прослойка, которую делают из досок или бруса.

 Рис. 4 Лежень.

Лежень

   При большой длине пролетов необходимо усилить прочность конструкции, для чего применяют подкосы, монтируемые между коньковым прогоном и стойками (рис. 5) тогда следует жестко соединять стропильные ноги с мауэрлатом (внизу) и с прогоном (вверху). В качестве крепящих элементов используются уголки, скобы, накладки и другие.

Рис.5. Крепление подкосов.

Подкосы

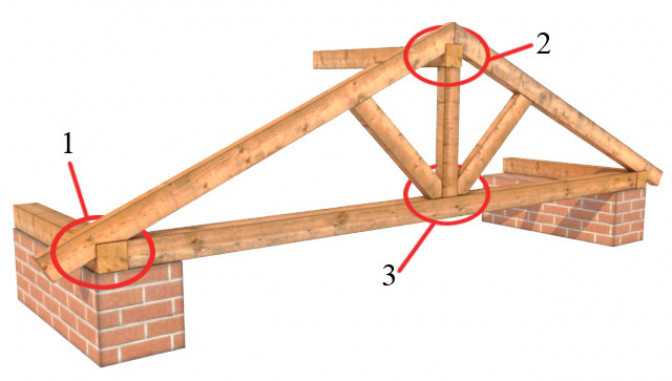

    Если конструкция стропил «висячая» – коньковый брус не выполняет для них функцию опоры. Чтобы увеличить прочность и жесткость системы, используют (бабку), объединяющую стропила и затяжку, а сама стропильная система опирается на мауэрлат.

 Рис.6 Стойка (бабка).

Бабка

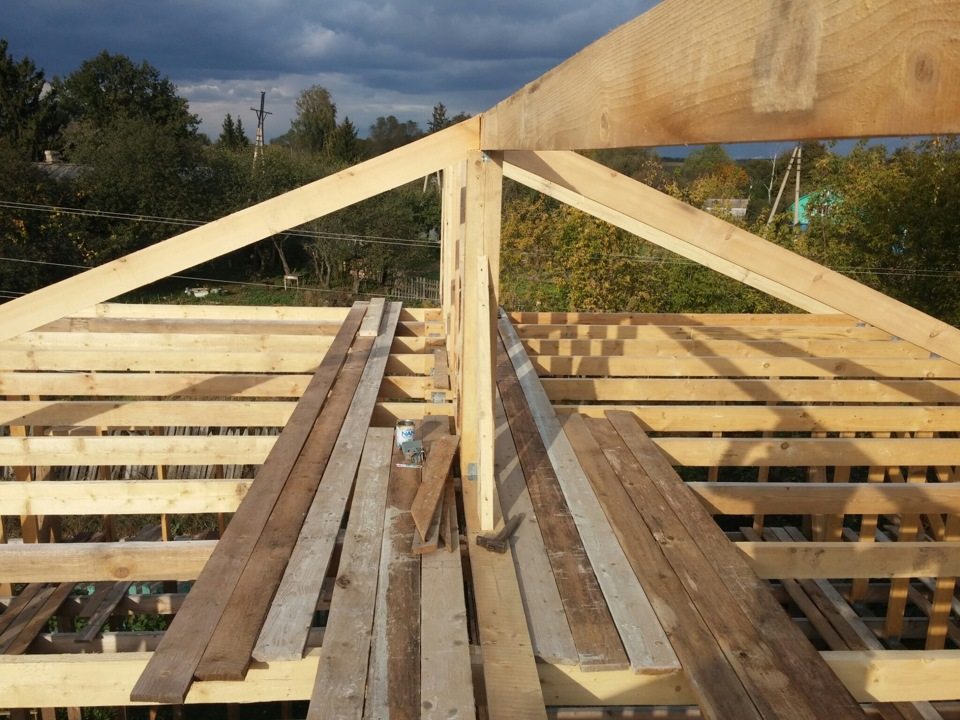

Рис. 7  Пример установки конькового прогона, без дополнительных опор, на стены мансарды.

   В зданиях с большими размерами прогоны получаются длинными и тяжелыми, скорее всего, их придется монтировать подъемным краном. Для изготовления прогона найти ровный брус из цельного дерева длиной более 6 м довольно проблематично, поэтому для этих целей лучше использовать клееную балку или бревно. В любом случае, концы прогонов, замуровываемые в стены фронтонов, нужно обработать антисептиками и завернуть в рулонный гидроизоляционный материал.

Рис.8 Прогон в стене

    Торцы цельно — деревянных балок скашивают под углом примерно 60° и оставляют открытыми, в нише они не должны упираться в материал стены (рис. 8). Скашивание конца балки увеличивает площадь торца и благоприятствует лучшему влагообмену всей балки. Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом.

   Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки. Прогоны, пропущенные через стену образуют разгружающие консоли. Нагрузка давящая на консоли старается выгнуть прогон вверх, а нагрузка действующая на пролете — вниз. Таким образом, общий прогиб прогона в середине пролета становится меньше .

 Вы здесь:

Кровля>>Элементы кровли>>Коньковый брус

Перейти на страницу:

• Виды кровель
• Устройство кровель

• Мягкая кровля
• Металлочерепица
• Мебраны (пленки для кровли)
• Профнастил  кровельный
• Водосточная система
• Вентиляция для кровли
• Мансардные окна
• Снегозадержатели
• Софиты для кровли
• Чердачные лестницы
• Элементы кровли
• Элементы безопасности кровли

Коньковый брус – конёк строительства

Особенным «коньком» в умении строителей можно считать установку конькового бруса – верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши.

 Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:


• равномерно распределить общий вес крыши на фронтоны;



• равномерно распределить площадь и силу давления по боковому периметру;



• придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью – на мауэрлат.

Древесина для конькового прогона

 Строительство деревянных домов из профилированного бруса предусматривает использование стропильной системы в соответствии с конструктивными особенностями здания. С учётом того, что коньковый брус несёт на себе большую эксплуатационную нагрузку, он производится из надёжных пиломатериалов. Вес конькового бруса не должен увеличивать общий вес крыши, а по прочности он должен быть таким, чтобы долгие годы эксплуатации безукоризненно выполнять возложенные на него функции. Поэтому для конькового бруса, так же как и для всей стропильной системы, выбирается сосновый пиломатериал, чтобы брус вышел сечением не менее 20х20 см.

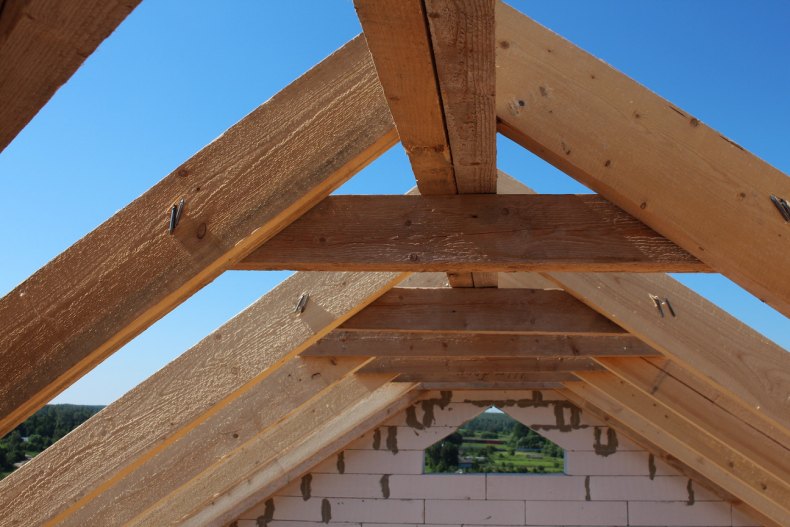

В вершине стропильной конструкции любой крыши укладывается коньковый прогон

Для строительства жилого дома 8х8 из бруса, у которого крыша будет покрываться шифером или гибкой черепицей, все составные части стропильной системы, включая коньковый прогон, изготавливаются из хорошо просушенной сосновой древесины. В строительстве бани, где горячий пар может повредить деревянной конструкции, для стропил используются пиломатериалы из лиственницы. К тому же, бане требуется тяжелая крыша, оптимально задерживающая тепло. Лёгкая сосна здесь не подходит, нужна более прочная и тяжёлая лиственница.

 Лиственница для производства конькового прогона используется и в том случае, когда жилому дому планируется тяжелая черепичная крыша, под которую требуется сооружать очень прочный и такой же тяжелый стропильный каркас. Здесь расчёты учитывают, чтобы нагрузку от общего веса крыши выдерживали стены дома.

 Выбор материалов, используемых в конструкции стропильной системы, зависит от конструкции строения. Поэтому квалифицированное решение могут принять только профессионалы.

Коньковый прогон в стропильной системе

 Когда стропилам требуется центральная опора, используется установка конькового прогона. Он упирается двумя сторонами на параллельные несущие стены.

 Высота монтажа конькового бруса определяется по:


• проектной ширине дома;



• среднегодовому количеству зимних осадков;



• наличию сильных ветров.

Особенность монтажа конькового бруса заключается в том, чтобы исключить его сверление и забивание гвоздей. Это необходимо для:


• предотвращения образования трещин;



• сохранения целостности бруса;



• обеспечения надёжности стропильной системы.

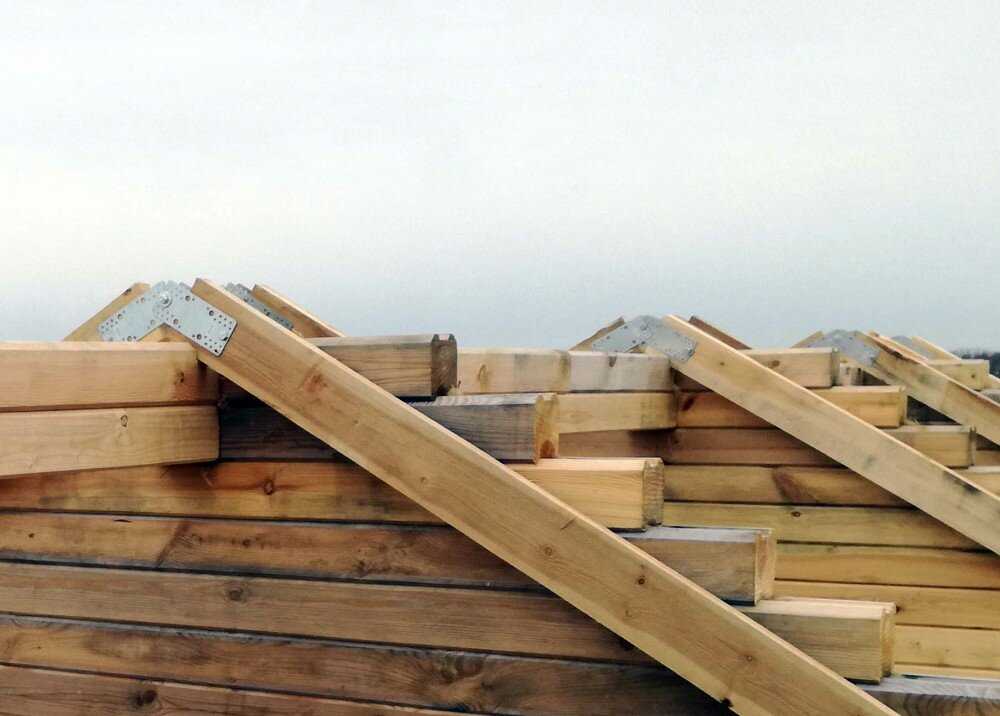

Конструкция двухскатной крыши требует обязательной установки конькового прогона. В дальнейшем он служит коньком крыши. При строительстве дома из бруса 6 на 6 коньковый прогон готовится из цельного бруса или бревна, который конструктивно опирается на два фронтона, без использования дополнительных опор. Если проектная длина дома превышает 6 метров, используется составной коньковый прогон и строительные фермы. Не зависимо от проектной длины дома, длина конькового бруса определяется таким образом, чтобы он точно лежал на выступах наружных фронтонов.


• теплый угол ласточкин хвост

Строительство деревянных домов предполагает использование несколько видов соединения брусьев. Современное строительство выходит на высокий уровень экологичности и надёжности жилья, когда даже соединения между брусьями в конструкции дома являются практичными, прочными. Их задача – сделать дом тёплым.

Основы каркаса крыши жилого дома. Часть 1: Коньковая доска и коньковый брус

Статьи

1 апреля 2022 г.

В ходе ежегодного расследования сотен, если не тысяч криминалистических проектов, трудно найти предмет, который чаще всего неправильно понимают или строят неправильно, чем каркас крыши жилого дома. Ошибки и недостатки в конструкции и проектировании каркаса крыши жилого дома могут привести к дорогостоящим страховым искам или судебным разбирательствам, а также могут сделать жилой дом более восприимчивым к материальному ущербу от ураганов, таких как снег и ветровая нагрузка.

В районах Соединенных Штатов, которые не расположены в зонах с сильным ветром или сейсмической активностью, проекты строительства жилых домов на одну и две семьи обычно не требуют проектирования лицензированным инженером. Вместо этого Международный жилищный кодекс («IRC») позволяет генеральному подрядчику или архитектору следовать предписывающим требованиям IRC для обеспечения надлежащего структурного каркаса. Однако, по нашему опыту, предписывающие требования IRC часто могут быть неверно истолкованы или неправильно поняты подрядчиками, архитекторами и даже строителями, что приводит к некачественному каркасу крыши. Часто возникает путаница с требованиями даже среди лицензированных инженеров-строителей, которые не знакомы с жилищным строительством. Поскольку стремление к более сложным формам крыш и открытым потолочным конфигурациям возрастает в новом строительстве, риск претензий из-за проблем с каркасом крыши, вероятно, также возрастет.

VERTEX имеет уникальную перспективу в решении вопросов, связанных со строительством и дизайном, благодаря разнообразию наших клиентов, объему услуг и разнообразию специалистов. Независимо от того, консультируете ли вы по судебному делу, просматриваете детали для контроля убытков, проводите смету расходов или выполняете проектирование структурного ремонта, мы видели проблемы, связанные с каркасом крыши жилого дома, с самых разных точек зрения. По нашему опыту, наиболее распространенные проблемы с каркасом крыши жилых домов связаны с непониманием следующих трех тем и компонентов:

1. Коньковая доска и коньковая балка
2. Стяжка стропил и стяжка воротника
3. Вальмы и ендовы

Этот блог, состоящий из трех частей, посвящен обзору этих тем в надежде дать краткий обзор каркаса крыши жилого дома. основы, а также общие недостатки на этом пути. Часть 1 будет посвящена разнице между ненесущими коньковыми досками и структурными коньковыми балками. Ссылки на код во время нашего обсуждения будут взяты из издания IRC 2015 года, которое в настоящее время является наиболее распространенным изданием, принятым в Соединенных Штатах. Подобные формулировки и принципы существуют и в других выпусках IRC, а также в отраслевых стандартах.

Наиболее распространенным типом жилых крыш является простая двускатная или вальмовая конфигурация, которая обычно состоит из вершины (конька) и наклонных сторон, которые при взгляде сбоку напоминают треугольную форму. В своей наиболее распространенной форме крыша состоит из стропил вдоль каждого ската с потолочными балками вдоль нижней части, которая окружает чердачное пространство (называемое «традиционная система» в этом обсуждении). Коньковая доска располагается вдоль пика крыши в обычной системе. Его технические функции лучше всего можно описать следующим определением, взятым из Руководства по строительству деревянных каркасов («WFCM»), подготовленного Американским советом по дереву («AWC»):

[WFCM 2018] КОНЬКОВАЯ ДОСКА

Элемент НЕКОНСТРУКТИВНЫЙ , используемый на коньке крыши для обеспечения общей поверхности крепления и точки опоры для противоположных стропил крыши.

Проще говоря, коньковая доска представляет собой ненесущую доску, прибитую гвоздями, расположенную на пике между вершинами стропил. На рис. 1 показана обычная система с коньковой доской.

Теперь, когда мы установили основную функцию коньковой доски, давайте перейдем к конкретным требованиям строительных норм и правил. Требования IRC к коньковой доске относительно кратки и перечислены ниже:

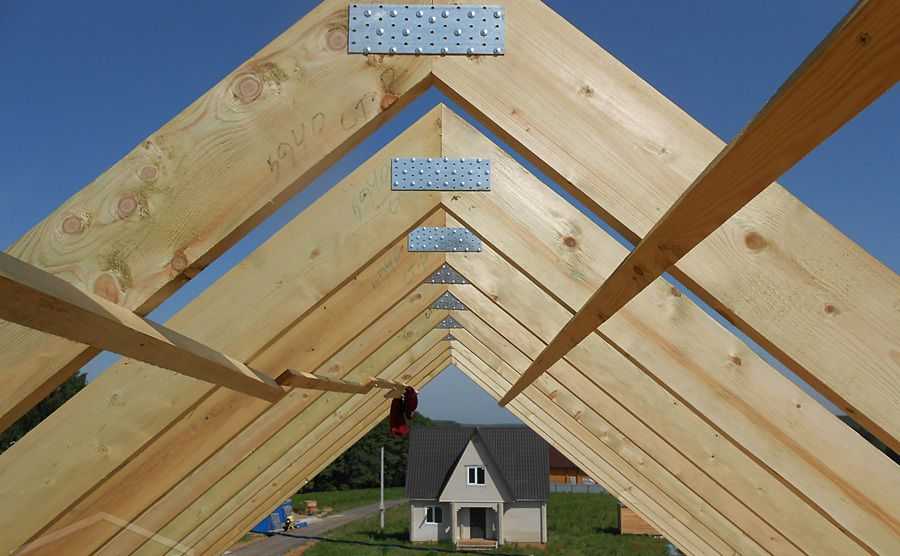

[2015 IRC R802.3] Стропила должны быть смещены друг от друга не более чем на 1½ дюйма относительно КОНЬКА ДОСКИ или прямо напротив друг друга с косынкой в ​​качестве связи. Коньковые доски должны иметь номинальную толщину не менее 1 дюйма ТОЛЩИНА и не менее ГЛУБИНА ГЛУБИНА обрезанного конца стропила… коньковая доска для прибивания гвоздей между противоположными стропилами. Чтобы дополнительно проиллюстрировать, что коньковая доска не функционирует как конструкционная балка, интересно отметить, что IRC позволяет исключить коньковую доску с помощью косынок между стропилами. Несмотря на то, что коньковая доска не считается конструкционным элементом, требования к геометрии и размерам, перечисленные в IRC для коньковых досок, не менее важны. Например, когда коньковая доска не имеет достаточной глубины, чтобы обеспечить полную опору, стропила могут быть перегружены при сжатии и вызвать разрушение древесины. В сочетании с другими недостатками стропила также более склонны к отделению от конька, что может привести к трещинам и смещению стропил во время сильного снегопада или сверхурочной работы во время циклических сезонных нагрузок.
