Коньковый брус: Коньковый брус – конёк строительства

Коньковый брус – конёк строительства

Особенным «коньком» в умении строителей можно считать установку конькового бруса – верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши. Зачастую и сам брус требует установки дополнительных подпорок, особенно, когда коньковая часть чердачного помещения имеет расчётную длину более 4,5 метра.

 Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:


• равномерно распределить общий вес крыши на фронтоны;



• равномерно распределить площадь и силу давления по боковому периметру;



• придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью – на мауэрлат.

Древесина для конькового прогона

 Строительство деревянных домов из профилированного бруса предусматривает использование стропильной системы в соответствии с конструктивными особенностями здания.

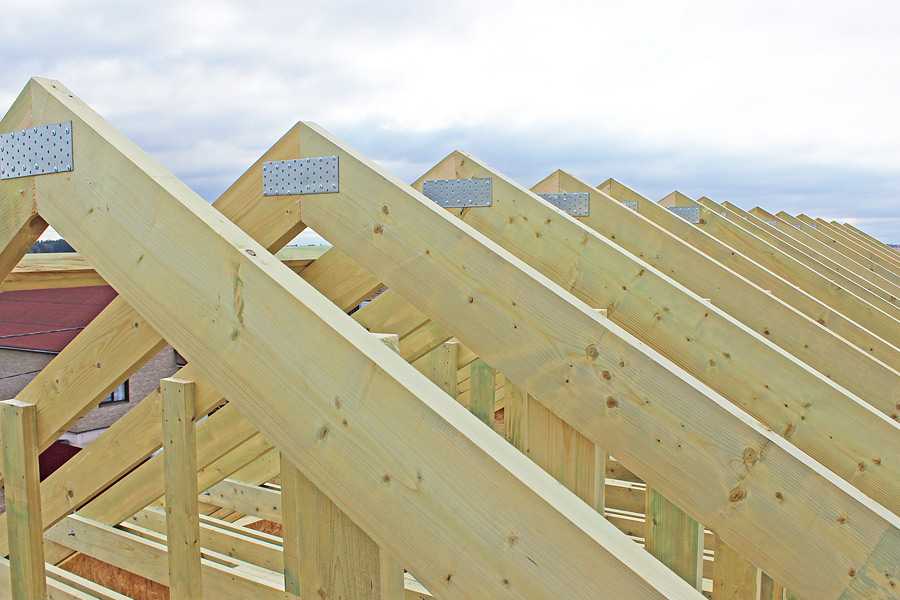

В вершине стропильной конструкции любой крыши укладывается коньковый прогон

Для строительства жилого дома 8х8 из бруса, у которого крыша будет покрываться шифером или гибкой черепицей, все составные части стропильной системы, включая коньковый прогон, изготавливаются из хорошо просушенной сосновой древесины. В строительстве бани, где горячий пар может повредить деревянной конструкции, для стропил используются пиломатериалы из лиственницы. К тому же, бане требуется тяжелая крыша, оптимально задерживающая тепло. Лёгкая сосна здесь не подходит, нужна более прочная и тяжёлая лиственница.

 Лиственница для производства конькового прогона используется и в том случае, когда жилому дому планируется тяжелая черепичная крыша, под которую требуется сооружать очень прочный и такой же тяжелый стропильный каркас. Здесь расчёты учитывают, чтобы нагрузку от общего веса крыши выдерживали стены дома.

 Выбор материалов, используемых в конструкции стропильной системы, зависит от конструкции строения. Поэтому квалифицированное решение могут принять только профессионалы.

Коньковый прогон в стропильной системе

 Когда стропилам требуется центральная опора, используется установка конькового прогона. Он упирается двумя сторонами на параллельные несущие стены.

 Высота монтажа конькового бруса определяется по:


• проектной ширине дома;



• среднегодовому количеству зимних осадков;



• наличию сильных ветров.

Особенность монтажа конькового бруса заключается в том, чтобы исключить его сверление и забивание гвоздей. Это необходимо для:


• предотвращения образования трещин;



• сохранения целостности бруса;



• обеспечения надёжности стропильной системы.

Конструкция двухскатной крыши требует обязательной установки конькового прогона. В дальнейшем он служит коньком крыши. При строительстве дома из бруса 6 на 6 коньковый прогон готовится из цельного бруса или бревна, который конструктивно опирается на два фронтона, без использования дополнительных опор. Если проектная длина дома превышает 6 метров, используется составной коньковый прогон и строительные фермы. Не зависимо от проектной длины дома, длина конькового бруса определяется таким образом, чтобы он точно лежал на выступах наружных фронтонов.


• теплый угол ласточкин хвост

Строительство деревянных домов предполагает использование несколько видов соединения брусьев. Современное строительство выходит на высокий уровень экологичности и надёжности жилья, когда даже соединения между брусьями в конструкции дома являются практичными, прочными.

Коньковый брус — Производство кровельных и фасадных материалов в Тюмени по низким ценам

  Обязательное условие установки наслонных стропил — обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила.

   В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой установленной на подпорках или опертой на противостоящие друг другу фронтоны стен.

Горизонтальную балку, уложенную на крыше, называют прогоном.

Коньковый прогон   Прогон — конструктивный элемент здания, горизонтально расположенная балка. Прогон опирается на несущие конструкции сооружения (стены, колонны, пилоны), поддерживает другие балки и кровлю здания. Может изготавливаться из металла, железобетона или дерева. Металлические прогоны могут быть сплошными или решётчатыми. Деревянные прогоны бывают сплошными, либо могут иметь замкнутое или открытое поперечное сечение.

   В конструкции кровельной крыши прогоны подразделяются на три типа: коньковый прогон, боковые прогоны и мауэрлат. На коньковый прогон опирается верхняя часть крыши (конёк). Боковые прогоны расположены между коньком и основанием крыши, они служат для дополнительной поддержки стропил. Мауэрлат расположен у основания стропил, он уложен сверху по периметру наружной стены.

Прогон                                                                                         Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок.

   Ба́лка — это конструктивный элемент, представляющий собой горизонтальный или наклонный брус, работающий преимущественно на изгиб. На практике, как правило, горизонтально расположенная балка воспринимает вертикальную поперечную весовую нагрузку, но в отдельных случаях необходимо учитывать влияние и вероятных горизонтальных поперечных сил (например, ветровую нагрузку или при учёте возможного землетрясения). Нагруженная балка, в свою очередь, воздействует на опоры, которыми могут являться колонны, подвесы, стены или другие балки (перекладины). Затем нагрузка передаётся далее и в итоге, в большинстве случаев, воспринимается конструктивными элементами, работающими на сжатие, — опорами. Отдельно можно выделить случай ферменной конструкции, в которой стрежни покоятся на горизонтальной балке.

   Прочностные качества балки зависят от нескольких её характеристик:

    Опорой для конькового прогона служат внутренние стены, являющиеся несущими, при этом между стенами и стойками необходим лежень (рис. 4) элемент, производимый из бревен или брусьев, также может использоваться прослойка, которую делают из досок или бруса.

 Рис. 4 Лежень.

Лежень

   При большой длине пролетов необходимо усилить прочность конструкции, для чего применяют подкосы, монтируемые между коньковым прогоном и стойками (рис. 5) тогда следует жестко соединять стропильные ноги с мауэрлатом (внизу) и с прогоном (вверху). В качестве крепящих элементов используются уголки, скобы, накладки и другие.

Рис.5. Крепление подкосов.

Подкосы

    Если конструкция стропил «висячая» – коньковый брус не выполняет для них функцию опоры. Чтобы увеличить прочность и жесткость системы, используют (бабку), объединяющую стропила и затяжку, а сама стропильная система опирается на мауэрлат.

 Рис.6 Стойка (бабка).

Бабка

Рис. 7  Пример установки конькового прогона, без дополнительных опор, на стены мансарды.

   В зданиях с большими размерами прогоны получаются длинными и тяжелыми, скорее всего, их придется монтировать подъемным краном. Для изготовления прогона найти ровный брус из цельного дерева длиной более 6 м довольно проблематично, поэтому для этих целей лучше использовать клееную балку или бревно. В любом случае, концы прогонов, замуровываемые в стены фронтонов, нужно обработать антисептиками и завернуть в рулонный гидроизоляционный материал.

Рис.8 Прогон в стене

    Торцы цельно — деревянных балок скашивают под углом примерно 60° и оставляют открытыми, в нише они не должны упираться в материал стены (рис. 8). Скашивание конца балки увеличивает площадь торца и благоприятствует лучшему влагообмену всей балки. Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом.

   Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки. Прогоны, пропущенные через стену образуют разгружающие консоли. Нагрузка давящая на консоли старается выгнуть прогон вверх, а нагрузка действующая на пролете — вниз. Таким образом, общий прогиб прогона в середине пролета становится меньше .

 Вы здесь:

Кровля>>Элементы кровли>>Коньковый брус

Перейти на страницу:

• Виды кровель
• Устройство кровель

• Мягкая кровля
• Металлочерепица
• Мебраны (пленки для кровли)
• Профнастил  кровельный
• Водосточная система
• Вентиляция для кровли
• Мансардные окна
• Снегозадержатели
• Софиты для кровли
• Чердачные лестницы
• Элементы кровли
• Элементы безопасности кровли

Коньковая доска или коньковый брус? Какая нужна моя крыша? :: Weyerhaeuser

Это очень распространенный вопрос, который наша команда инженеров технической поддержки часто обсуждает с дизайнерами. Разница между коньковой доской и коньковой балкой сводится к тому, спроектирована ли крыша как крыша компрессионного или структурного типа. Хотя существует и третий тип кровли при использовании инженерных деревянных изделий Weyerhaeuser, о которых вы можете прочитать ниже.

Стив Рудовски, территориальный менеджер Trus Joist Weyerhaeuser, собрал модель, чтобы продемонстрировать разницу между двумя типами каркаса крыши, которая определяет, нужна ли вам коньковая доска или коньковая балка.

Компрессионная крыша

Крыша с традиционным каркасом построена в соответствии с положениями Международного жилищного кодекса (IRC). Эта система также известна как компрессионная крыша или «предписывающая крыша», поскольку детали конструкции прописаны в нормах. Он может использоваться для крыш с уклоном от 3:12 до 12:12 и в основном строит треугольник, соединяя две противоположные стропила потолочной балкой/стяжкой на их нижних концах. Коньковая доска соединяет верхние концы стропил, образуя вершину треугольника. Обычно потолочная балка, идущая от противоположных наружных стен, соединяет нижние концы стропил вместе, образуя основу и завершая треугольник. См. пример поперечного сечения крыши, показанный ниже.

С ненесущей коньковой доской вверху две противоположные стропила в основном поддерживают друг друга. Под нагрузкой стропила будут испытывать как осевые, так и изгибные напряжения. Потолочная балка (натяжная стяжка) на нижнем конце стропила сопротивляется тяге, возникающей, поскольку эти концы имеют тенденцию смещаться наружу и толкать опорную стену. Общая система (коньковая доска, стропила, хомуты и потолочная балка) определяется IRC. Дополнительную информацию о крышах см. в главе 8 IRC 2018 года.

Weyerhaeuser EWP обычно доступен длиной до 48 футов. Они часто используются строителями в качестве заменителей обычных деревянных изделий, таких как 2×8 и 2×10, в крышах с традиционным каркасом. Строители могут предпочесть один длинный кусок микроллама там, где им пришлось бы использовать несколько кусков пиломатериала, например, для изготовления длинной коньковой доски.

Эта замена иногда создает запросы на запечатанную документацию/расчеты, поскольку используемый продукт является «разработанным» и не указан в строительных нормах. Эти запросы не являются необходимыми или обязательными. Чтобы считаться заменой любой из системных частей, EWP Weyerhaeuser должен быть 9.0013 эквивалентен или лучше, чем  элемент, который он заменяет. Проще говоря, это означает, что продукт EWP должен быть такого же/большего размера и такой же/более высокой прочности, чем заменяемая деталь. Дополнительную информацию о замене см. в Техническом справочнике Weyerhaeuser 1502.

Например, мастер может использовать для коньковой доски 40-футовый кусок микроллама размером 1 ¾″ x 9 ¼″ вместо трех или четырех кусков пиломатериала размером 2×10. Это было бы приемлемо, поскольку Microllam имеет аналогичные размеры. Для этой замены документация/расчет не нужны.

Несущая крыша

Этот тип крыши аналогичен конструкции пола, где балки имеют несущие опоры на каждом конце. Конструктивные уклоны крыши обычно варьируются от 0:12 до максимум 12:12.

Структурные крыши обычно имеют коньковые балки на верхних концах вместо коньковой доски, описанной выше для сжатых крыш. См. пример, показанный ниже. Вальмовые элементы и ендовы в несущих крышах также считаются несущими балками, что означает, что они имеют опору на каждом конце и поддерживают реакции от присоединенных балок крыши. Расчеты могут быть произведены для балок и балок в системе несущей крыши с использованием Forte 9.Программное обеспечение 0031® WEB или Javelin ^®  .

Weyerhaeuser EWP Roof

Этот тип крыши представляет собой запатентованную систему, в которой используются стропила и потолочные балки TimberStrand LSL, а также вальмовые, ендовные и коньковые элементы Microllam LVL или TimberStrand LSL. Геометрия крыши, требуемые размеры элементов и сведения о соединениях указаны в нашем Руководстве по проектированию системы крыши, TJ-9005. Подобно компрессионной крыше, построенной в соответствии с IRC, эта система также носит предписывающий характер. Здесь покрытый скат крыши может варьироваться от 4:12 до 12:12 и иметь расстояние между стропилами до 24″ по центру.

Информация и подробности, представленные в руководстве, основаны на испытаниях, проведенных компанией Weyerhaeuser для демонстрации эквивалентности традиционным каркасным системам. Любая система, построенная с использованием этого руководства, должна полностью основываться на этом руководстве, без замены материалов/деталей. Как и в случае компрессионных крыш, образуемая система имеет треугольную форму с коньковой доской, двумя стропилами и потолочной стяжкой внизу. Как и в случае компрессионных крыш, расчеты элементов не могут быть предоставлены для отдельных элементов, поскольку большая часть информации основана на тестировании системы или продуктах, которые соответствуют или превосходят нормативные требования.

Свяжитесь с представителем Weyerhaeuser по поводу вашего следующего проекта

Найдите моего представителя

Ridge Beam и Ridge Board: в чем разница?

22 доли

• Доля
• Штифт

Проектирование или строительство двускатной крыши для сарая, хижины или другой конструкции может быть очень увлекательным, но также и сложной задачей при интерпретации различных названий и терминов. Показательный пример — коньковая балка против коньковой доски. В чем разница и когда следует использовать тот или иной? Один из них является структурным элементом, требуемым строительными нормами, а другой — опорой, облегчающей строительство крыши.

Коньковая балка поддерживает концы стропил на коньке и передает нагрузку крыши на фронтоны или стойки. Он должен использоваться с уклонами менее 3/12, но может использоваться и с большими уклонами. Коньковая доска не является конструкционной и может использоваться только с уклоном от 3/12 до 12/12.

В этой статье мы объясним разницу между коньковой доской и коньковым брусом, как установить каждую из них и что лучше. Мы рассмотрим, как прикрепить стропила к коньковому брусу или доске, и обсудим, когда использовать коньковый брус или коньковую доску. К тому времени, когда вы закончите читать нашу статью, вы будете знать различия, когда их использовать и как соединять стропила с каждым из них.

Быстрая навигация

• Коньковая балка и коньковая доска: краткий обзор
• Коньковая балка
  • Что такое коньковая балка?
  • Нужна ли коньковая балка?
  • Размеры конькового бруса
  • Таблица размеров конькового бруса
  • Пролет конькового бруса
  • Калькулятор конькового бруса
  • Как прикрепить стропила к коньковому брусу?
  • Варианты поддержки коньковой балки
  • Можно ли присоединить коньковую балку?
  • Как установить коньковую балку
• Коньковая доска
  • Что такое коньковая доска?
  • Где вы найдете плату гребня
  • Ритдская плата Размер
  • Как установить плату гребня
• Как прикрепить стропил к лучу гребня и гребень
  • Nailing
  • Ridge Rade Beancer
  • Listing
  • Ridge Rade Connecter
  • Listing
  • Ridge Rade Connecter
  • 2 Регулируемая подвеска для балки
  • U-образная подвеска для наклонных легких стропил
  • Металлические хомуты
• Коньковая доска или коньковая балка: что лучше?
• Когда использовать коньковую балку или коньковую доску?
• Заключение

Коньковая балка и коньковая доска: краткий обзор

Коньковая балка служит совершенно иной цели, чем коньковая доска. В таблице ниже указаны различия.

Несущая конструкция, поддерживающая конек или пик крыши и поддерживающая стропила	Вспомогательное приспособление для размещения и соединения противоположных стропил и каркаса крыши
Более стабильная и прочная опора крыши, позволяющая увеличить пролеты стропил	Более быстрый и простой монтаж
Должен использоваться на уклонах менее 3/12	Может использоваться только на уклонах от 3/12 и 12/12
Должны использоваться там, где хомуты или потолочные балки не обеспечивают непрерывной связи по всему зданию Должны использоваться, если потолочные балки находятся выше нижней 1/3 стропил Должен использоваться там, где потолочные балки не параллельны стропилам	Должен иметь толщину 1 дюйм или больше и не менее полной глубины срезанного конца стропила
Поддерживает коньковый конец стропил	Помогает выровнять и удерживать концы стропил при размещении других
Передают ½ нагрузки крыши на фронтонную стену или стойки/колонны, а другую ½ — на стены	Передают всю нагрузку крыши на стены
Никакой внешней силы на стены, только направленная вниз Стропила могут опираться на балку или быть прикреплены сбоку к балке Опорные стойки балки могут быть встроены в торцевую стену фронтона	Концы стропил сжимаются, поддерживая друг друга и передача нагрузки на наружные стены Требуются хомуты или коньковые хомуты для предотвращения сжатия и обрушения стен и крыши Непрерывные хомуты и потолочные балки уменьшают давление стропил на стены
Предлагает больше полезного пространства чердачной крыши	Может потребоваться прогон и раскос прогона для поддержки середины стропила между коньком и стеной годы проб и ошибок, геометрии, тригонометрии и современной инженерии. Строительные нормы и правила для вашего региона составлены из минимальных требований из прошлого опыта и являются полезным инструментом при планировании или завершении проекта. Глава 8 Международного кодекса жилищного строительства (IRC) 2018 года посвящена конструкции крыш и потолков, а также содержит много полезной информации. Что такое коньковая балка? Коньковая балка служит конструкционной цели. Он поддерживает стропила и принимает на себя половину постоянных и постоянных нагрузок на крышу и передает их вниз на фундамент. Другую половину несут стены, поддерживающие нижние концы стропил. Балка часто поддерживается на концах стойками, встроенными в концы фронтона, а иногда и промежуточными стойками в зависимости от длины пролета. Балки могут быть изготовлены из тяжелой древесины, сборных пиломатериалов, инженерной деревянной конструкции или стали. Нужна ли коньковая балка? Коньковая балка является обязательной для остроконечных крыш с уклоном менее 3/12, или там, где невозможна непрерывная связь с помощью хомута или потолочной балки, или если потолочные балки не проходят параллельно стропилам . Брус необходим и в том случае, если балки перекрытия находятся выше нижней 1/3 стропил. Размер коньковой балки Размер коньковой балки зависит от расстояния между опорами и суммарной динамической и статической нагрузки, которую она должна поддерживать. Он должен выдерживать половину площади крыши и снеговые и ветровые нагрузки там, где он расположен. Кроме того, балки могут быть изготовлены из габаритных пиломатериалов, инженерной древесины, стали или других одобренных материалов. При определении размера коньковой балки важными факторами являются нагрузка на крышу (постоянная и динамическая нагрузка), продолжительность нагрузки, расстояние между пролетами без опоры и состав балки. Снежные и ветровые нагрузки влияют на динамическую нагрузку и обычно включаются в размер балки. Размер и пролет стропил также могут быть включены в нагрузку на крышу, чтобы помочь рассчитать площадь настила крыши и как часть статической нагрузки. Таблица размеров коньковой балки В таблице ниже представлена ​​информация о влиянии размера крыши и снеговой нагрузки на свободный пролет балки. Чем больше пролет балки, тем больше открытая площадь под балкой и больше размеры балки. Таблицы размеров балок содержат общую информацию и являются ориентирами, но проект крыши должен быть проверен инженером. Безразмерные балки в нашей таблице представляют собой балки из клееного и ламинированного дерева. *LD = коэффициент продолжительности нагрузки *DL = статическая нагрузка *SL = снеговая нагрузка на грунт (от ассоциации Southern Forest Products) Пролет коньковой балки Пролет коньковой балки — это расстояние между опорами. Пролет определяется размером или размерами балки, половиной площади настила крыши, собственной массой груза и динамической (снеговой) нагрузкой, которую он должен выдерживать, и в течение какого времени. Чем дальше друг от друга опоры для балки, тем больше свободного пространства под балкой. Калькулятор коньковой балки Калькуляторы коньковой балки стали более распространенными и представляют собой альтернативу листанию диаграмм и таблиц для определения размера балки и расстояния между опорами. Чем больше информации вы можете ввести, тем лучше будет результат расчетов. При выборе калькулятора ищите тот, который позволяет вводить следующие данные: длина пролета, продолжительность нагрузки, тип нагрузки, материал балки, максимально допустимый прогиб, уклон или уклон, параметры динамической и статической нагрузки, площадь настила крыши (также известна как длина притока), расстояние между стропилами, а также другую информацию, которую вы считаете необходимой. BeamChek™ предлагает универсальный калькулятор для загрузки или использования бесплатного онлайн-калькулятора для определения размера балки. Как крепить стропила к коньковому брусу? Стропила могут располагаться поверх коньковой балки или крепиться к боковым сторонам балки. Стропила, которые сидят на балке, толкаются вниз и могут иметь углубления, чтобы ровно сидеть на балке. Они должны быть прибиты гвоздями к балке и противоположному стропилу, чтобы сохранить выравнивание. Противоположные стропила могут стыковаться друг с другом или смещаться и прибиваться гвоздями перед тем, как прибить их гвоздями. Косынка толщиной 6 мм (15/64 дюйма) со сквозными болтами также может использоваться для соединения друг с другом противоположных стропил. Ураганные ремни или стяжки обычно используются для соединения стропил с балкой и предотвращения подъема. Существует несколько различных способов крепления стропил к боковым сторонам балок. В прошлом для фиксации стропил обычно использовались шипы. Сегодня для крепления стропил к балке часто используются металлические подвески или стяжки для верхних коньковых стропил и нижние подвески для стропил. Ременные стяжки также используются для противодействия подъемным силам боковых стропил. Варианты поддержки коньковой балки Коньковая балка, в отличие от коньковой доски, представляет собой конструктивный элемент, который несет половину веса крыши, которую он перекрывает, поэтому ее необходимо поддерживать. Обычно он поддерживается деревянной или стальной стойкой или каменной конструкцией внутри фронтонной стены и другими опорными конструкциями вдоль ее пролета по мере необходимости. Можно ли присоединиться к хребтовой балке? Балки, особенно изготовленные из размерных пиломатериалов, могут нуждаться в сращивании. Стык должен происходить между стропилами, а не на стропилах, и поддерживаться балкой, стойкой или колонной. Размер балки, опирающейся на опору, должен соответствовать требованиям правил или превышать их (не менее 1-1/2 дюйма), равно как и размеры стойки или колонны и основания для сохранения целостности конструкции. Как установить коньковую балку Установка коньковой балки зависит от ее размера и материала, из которого она изготовлена. Подъем 16-футовой трехслойной балки 2×12 может выполняться одним или двумя людьми. Для установки клееной и ламинированной или стальной балки длиной от 20 до 40 футов может потребоваться кран или А-образная рама с цепным блоком, чтобы поднять ее на место. Обычной практикой является размещение одного конца балки на опорной конструкции, а затем поднятие и установка другого конца. В некоторых ситуациях рекомендуется поднимать чередующиеся концы на фут или два за раз, чтобы уменьшить нагрузку на опорные конструкции и облегчить вставку в щели в каменной кладке. Коньковая доска Коньковая доска используется для изготовления каркаса крыши. Он не является структурным, поэтому для его переноски не требуются столбы или колонны, хотя некоторые строители прикрепляют их к концам фронтона, чтобы удерживать их на месте. Что такое Риджборд? Коньковая доска обычно представляет собой пиломатериал одной длины. Он должен быть равен или больше по глубине срезанному под углом концу стропила, который упирается в него. Коньковая доска поддерживает расстояние и размещение стропил; он не несет структурного веса. Где найти коньковую доску Коньковую доску обычно используют в кровельных конструкциях с уклоном крыши от 3/12 до 12/12. Часто используемые в двускатных крышах, они также встречаются в вальмовых, вальмовых, мансардных, солончаковых и смешанных комбинациях стилей крыши. Размер коньковой доски Фактическая толщина коньковой доски должна быть не менее 1 дюйма, а глубина должна быть равна креплению к ней стропила. Краткая инструкция — это доска размером больше, чем стропило, поэтому для стропила 2×6 требуется коньковая доска 2×8, а для стропила 2×8 — коньковая доска 2×10 и так далее. Пролет стропила определяет его толщину, которая, в свою очередь, определяет высоту коньковой доски. В приведенной ниже таблице размеров коньковых досок показано, как на пролет стропил влияет расстояние, порода и сорт, а также динамическая или снеговая нагрузка. *(GSL= снеговая нагрузка на грунт и DL= статическая нагрузка) Примечание A: Пролет превышает 26 футов. Информация из таблиц R802.4.1(4) и R802.4.1(5) IRC2018 Как установить коньковую доску Существует множество способов установки коньковой доски в зависимости от стиля крыши. Один из способов — прикрепить доску к концам фронтона, чтобы сохранить высоту и уровень конька. Другой распространенный метод — установить временную распорку в виде А-образной рамы на каждом конце, чтобы установить уровень, высоту и расположение конька без необходимости фронтонных концов. Как прикрепить стропила к коньковому брусу и коньковой доске Крепление стропил к коньковому брусу или доскам зависит от используемого метода. Стропила, которые сидят на балке, обычно крепятся с помощью коробчатых гвоздей 3 или 4 – 16d (3-1/2”x0,135), вбитых через сторону стропила в балку. Для крепления стропил к боковым сторонам балки или коньковой доски многие строители и домашние мастера используют стальные нижние подвески для стропил или верхние подвески или стяжки для конька. Все стропила, независимо от способа крепления, требуют оборачивания и крепления ленточных стяжек к брусу или доске для предотвращения вспучивания. Галстуки, вешалки и ремни должны быть закреплены разрешенными гвоздями или шурупами. Таблица R602.3(1) IRC 2018 является полезным справочником. Прибивание гвоздями Стропила должны быть прибиты заподлицо к коньковой доске. Независимо от того, используете ли вы структурные винты или гвозди, обычно вбивают один через верхнюю часть стропила в лицевую сторону доски. Обычно достаточно двух-четырех гвоздей, вбитых в доску через боковую сторону стропила (прибитую гвоздями), чтобы удерживать его на месте. Стропила, прикрепленные к коньковому брусу, создают большую нагрузку на гвозди, поэтому важно использовать гвозди надлежащего размера, размещения и количества гвоздей. Гвозди вбиваются в боковую часть стропила с противоположных сторон, образуя букву «X», где они пересекаются с балкой. Это создает наилучшую прочность на сдвиг или сопротивление. Соединитель для коньковых стропил Верхние подвесы или стяжки для коньковых стропил — отличный способ разместить и прикрепить стропила к коньковым балкам или доскам. Соединители Simpson Strong-Tie RR (коньковое стропило) — отличный выбор. Изготовлены из оцинкованной стали калибра 18, они устанавливаются на стропила 2×6 с уклоном до 30° и крепятся с помощью восьми-десяти гвоздей 10dx1-1/2” или шурупов #9×1-1/2” Strong Drive (SD) .   Simpson Strong Tie LSU26 Регулируемая подвеска для балки Нижние подвесы для стропил крепятся к балке или доске, а также к нижней и боковой сторонам стропил 2×6. Одним из таких продуктов является Simpson Strong-Tie LSU26. Подвеска из оцинкованной стали калибра 18 с регулируемым уклоном, которая крепится к балке или поверхности балки и стропилу. Вешалка регулируется на строительной площадке на 45° вверх, вниз, влево или вправо. Для каждого подвеса балки требуется шесть гвоздей 10d для крепления к балке или шесть гвоздей 10dx1-1/2” для лицевой стороны доски и пять гвоздей 10dx1-1/2” для крепления к стропилу. Наклонная U-образная подвеска для легких стропил Наклонные легкие подвески для стропил от Simpson Strong-Tie изготовлены из оцинкованной стали 18 калибра. Подвески могут быть прикреплены до того, как будут установлены стропила 2×6, или после, благодаря их U-образной форме. Регулируемый шаг подходит для уклонов от 0/12 до 14/12. Крепежные отверстия расположены высоко на боковых полках, чтобы лучше подходили к стропилам, которые свисают ниже балки или доски. Подвеска крепится к балке четырьмя шурупами SD #10×2-1/2” или гвоздями 3-1/2”x0,162 и к стропилу пятью шурупами SD #10×2-1/2” или 3-1/2×0,162 гвоздя. При креплении к коньковой доске используйте четыре гвоздя 10dx1-1/2” или четыре винта #9×1-1/2” Strong Drive (SD).   Металлические хомуты Металлические хомуты используются для крепления стропил к противоположным стропилам или коньковым балкам, а также для сопротивления подъемным силам и поперечному напряжению. Simpson Strong-Tie CS18 представляет собой 25-футовую (доступны более длинные) бухты из оцинкованной стали шириной 1-3/8 дюйма калибра 18, предварительно пробитые под гвозди 8d или 10dx1-1/2 дюйма или #9×1-1/. 2-дюймовые винты Strong Drive (SD). Лента отрезается на необходимую длину на строительной площадке в зависимости от задачи. Коньковая доска или коньковая балка: что лучше? Коньковая балка — это конструктивный элемент, несущий нагрузку на крышу, а коньковая доска — это элемент каркаса, используемый для размещения и закрепления стропил на месте. Многие дома и здания были построены без использования конькового бруса или доски и выдержали испытание временем на протяжении веков. Балки, однако, должны использоваться для поддержки крыш с уклоном менее 3/12. Они также часто используются, чтобы сделать чердачное пространство более открытым для использования или обзора. Что лучше, зависит от задачи. Если вы строите уклон от 3/12 до 12/12 и не беспокоитесь о выступающих стропилах, сводчатых потолках или обширном непрерывном чердачном пространстве, используйте коньковую доску, чтобы упростить создание каркаса. Для малоскатных крыш, сводчатых перекрытий, сплошного чердачного пространства используйте брус. Когда использовать коньковую балку или коньковую доску? Строительные нормы и правила — это руководство, помогающее определить, когда использовать коньковую балку, а когда нет необходимости. Как правило, все крыши с уклоном менее 3/12 должны использовать коньковую балку в соответствии с разделом R802.3 IRC. Коньковые балки также часто используются, когда архитекторы требуют сводчатых потолков, выступающих балок или когда желательно открытое чердачное пространство. Балка не требует хомутов, прогонов и скоб, которые могут помешать использованию чердака. Если балка не требуется, то крышу можно построить с коньковой доской или без нее. Заключение Коньковая балка является необходимым конструктивным элементом, который несет половину нагрузки на крышу и должен использоваться при строительстве крыш с уклоном менее 3/12. Коньковая доска не является конструкционной и помогает в размещении стропил и на расстоянии друг от друга. Надеюсь, мы прояснили любую путаницу, которая у вас могла возникнуть по поводу этих двух, и вы лучше понимаете, когда использовать каждый из них и как прикреплять к ним стропила. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
