Коньковый брус: Коньковый брус. Как срастить коньковый прогон? Ставим коньковый брус

Содержание

функциональность, разновидности, способы сращивания стропил с коньковым брусом

Стропильная система крыши состоит из различных элементов, которые в совокупности обеспечивают жесткость и надежность каркасной конструкции. Рассмотрим, для чего устанавливается и всегда ли необходим в системе коньковый прогон. Ознакомимся с разновидностями балок и как обеспечить им высокую прочность по отношению к изгибающей и раздирающей нагрузке. Читайте до конца, и Вы узнаете о способах сращивания стропильных пар между собой, о рекомендациях мастеров по соединению стропил в различных конструкциях.

Коньковый прогон у двускатной крышиИсточник krysha-expert.ru

Описание архитектурного элемента

Коньковый прогон – это горизонтальный брус, который устанавливается на вершине скатной крыши. Служит элемент одновременно опорным и связывающим элементом для стропильных ног по аналогии с позвоночником для скелета. Устанавливать поперечную балку технически не обязательно, но ее наличие существенно упрощает монтаж каркаса для кровельной отделки с соблюдением вертикального и горизонтального уровня. В дополнение брус способствует повышению устойчивости всей конструкции к механическим нагрузкам со стороны природных явлений.

Разновидности прогонов

Существует два варианта прогонов в зависимости от используемого конькового бруса. Технически в большинстве случаев цельные элементы являются залогом надежности и максимальной прочности конструкции. То же можно отнести к опорной части для стропильных ног. Однако в случае с длинными пролетами между фронтонами дома массив под собственным весом из-за повышенной изгибающей нагрузки будет деформироваться и неравномерно оказывать излишнее давление на каркас скатов. То есть высокую вероятность разрушения крыши при таком подходе можно считать неоправданной.

Усиленный прогон из цельного брусаИсточник remontnik. ru

Если для компактных строений оптимальным решением является цельная коньковая балка, то для габаритных конструкций рациональнее будет предпочесть составной прогон. В этом случае для исключения деформационных процессов собранной опоры необходимо под узловые соединения устанавливать вертикальные стойки. В то же время эта мера является недостатком, если планируется обустроить на крыше мансардное помещение для отдыха, работы или проживания.

Особенности проведения монтажных работ

Чтобы понять, как скрепить стропила между собой, нужно правильно установить коньковый прогон. На фронтонах для этого предварительно подготавливаются посадочные места с соблюдением горизонтального уровня. Перед укладкой торцевые части заготовленной балки рекомендуется обернуть гидроизоляционным полотном. Далее положение опоры под стропила еще раз проверяется, при необходимости корректируется. За ориентиры можно использовать строительный уровень, равенство диагоналей по скатам.

В завершение можно приступать к фиксации бруса.

Пример установки балки на блочном фронтонеИсточник obzorstroy.ru

Методы усиления прогона

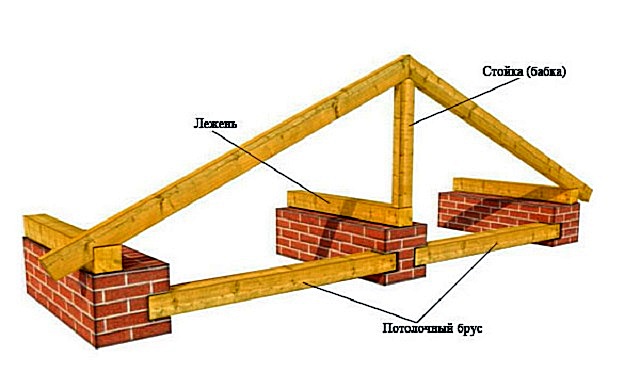

Вертикальные стойки могут быть установлены не только под узловыми соединениями на сборной балке. Они могут быть использованы в качестве усилительных элементов, которые заберут часть изгибающей нагрузки на себя, будут препятствовать деформационному процессу. При этом количество подпорных элементов зависит как от расстояния между фронтонами, так от размеров сечения конькового пролета. Для массивного элемента кроме стоек можно в дополнение смонтировать подкосы.

Второй вариант усиления конструкции – установка так называемых боковых прогонов. Это, как правило, горизонтально расположенные дополнительные балки, которые связывают стропильные ноги в их средней части. Таким образом снижается нагрузка на изгиб и распирание стропил, выравнивается давление на верхний брус.

Установка каркаса под кровлю

Правильное соединение стропил в коньке – важный момент, который способствует обеспечению длительного срока эксплуатации крыши. Главное – найти оптимальное решение относительно выбора крепежа и способов фиксации элементов. Рассмотрим детальнее каждый пункт.

Пример сращивания стропил посредством металлических пластинИсточник vozvedenie-domov.ru

Выбор крепежа

Изначально для сборки стропильной системы применялись деревянные клинья, штыри, накладки, нагели, бруски различного сечения, металлические скобы и гвозди. Сегодня на торговых площадках крепежные изделия представлены в улучшенном ассортименте. Например, с помощью гвоздевых и перфорированных пластин, резьбовых метизов и анкерных систем соединение стропил осуществляется на более высоком уровне по надежности и прочности. Главное – правильно подобрать изделия по допустимым нагрузкам.

Перечисленные варианты относятся к приспособлениям для обеспечения жесткой фиксации стропил между собой. Если конструкция собирается поверх нового дома, то для него характерна усадка в течение первых 5 лет. Разница может достигать 200 мм. Это может привести к деформации либо разрушению отдельных элементов или каркаса в целом. Чтобы этого избежать, рассматривается еще одно решение как соединить стропила – шарнирное или скользящее крепление. Оно может быть представлено пластиной в форме плоской проушины и перфорированного уголка. Конец второго вставляется в проушину и загибается, чтобы минимизировать активное «хождение» стропил в сторону от опорного элемента. Им может быть как мауэрлат, коньковый прогон.

Образец крепежа для обеспечения скользящего соединения стропил с мауэрлатом или конькомИсточник 3brothers.ru

Способы соединения стропил

Узловые участки в верхней части крыши являются основой для формирования конька. Это нагруженная часть каркасной системы, поэтому важно обеспечить надежное и жесткое соединение стропил между собой. Рассмотрим детально проверенные на практике способы:

Здесь стропильные ноги в торцевых частях подрезаются так, чтобы в местах спила образовывался прямой максимально плотный контакт. Фиксация пары заготовок выполняется посредством двух гвоздей. Каждый из них забивается под углом в направлении сверху вниз из первой во вторую доску. В результате метизы могут пересекаться внутри узла, поэтому один из гвоздей забивается с небольшим смещением по отношению к другому.

Для усиления узла сформированного путем прямой стыковки стропил используются металлические пластины с перфорацией. Накладки с двух сторон крепятся посредством гвоздей либо саморезов по дереву. Так обеспечивается стяжка элементов, исключается вероятность их растрескивания под воздействием поперечной нагрузки.

Пример ненадежного формирования прямого стыка стропильных ногИсточник yandex. net
Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Технически правильно собранная стропильная система состоит из вертикально собранных ног. Чтобы это обеспечить при накладывании двух элементов друг на друга торцевые части на месте соединения подрезаются вдоль заготовки на половину толщины. Здесь типы креплений стропильных ног у конька сквозной.

Стягиваются доски/бруски между собой резьбовой шпилькой либо болтом и гайками с широкими шайбами. Последние нередко используются из пластичного материала, чтобы изделия не врезались в тело деревянных стропил.

Здесь стяжка стропильной пары не требуется. Заготовки на торцах подрезаются так, чтобы обеспечить плотное примыкание спила к боковой части балки. Осуществляется фиксация стропил к горизонтальному брусу гвоздями, которые располагаются под уклоном. Дополнительно устанавливаются угловые перфорированные пластины чаще на саморезы.

Многие мастера выбирают уголки с оребрением – это усиленные образцы, которые предназначены для устойчивости к повышенной нагрузке. Другое решение – между досками к балке фиксируются уплотняющие вставки из деревянных заготовок. В результате такого подхода вершина стропильной системы получается не остроконечной, а трапециевидной формы в поперечном сечении.

Пример установки стропил на коньковый прогонИсточник concranes.ru

Еще один способ, технически немного усложненный относительно исполнения – соединение стропил в паз. Здесь комбинируется метод прямой стыковки с формированием выступа на одном торце ноги и геометрически аналогичной по форме лунки на другом. Стяжка элементов осуществляется посредством деревянного нагеля, дополнительно используются оцинкованные гвозди.

Рекомендации по работе с различными конструкциями

Конструкция крыши может иметь в сечении разную форму. Самая распространенная – из двух прямых скатов. Интересными решениями также являются вальмовая, круглая или арочная крыша. Рассмотрим, как выполняется крепление стропил к коньку в каждом из вариантов.

Пример устройства арочной крышиИсточник tra.org.uk
Какими способами соединяются между собой узлы кровли

Двускатная крыша

К коньковому брусу стропила могут быть закреплены попарно или вразбежку. Если выполняется прямая стыковка верхних торцов, то рекомендуется устройство двух прогонов: базового и поперечного. В регионах с сильными порывами ветра обязательно выполняется усиление стропильной системы двумя способами: в области конькового прогона ноги фиксируются металлическими уголками, в нижней части формируется дополнительная связка вертикальных элементов с мауэрлатом или стенами посредством прочной проволоки или строительных скоб. Независимо от выбора метода крепления стропил к коньковому брусу, вырезка пазов на них допускается только в торцевой части для выполнения пазового соединения.

Вальмовая крыша

Здесь стропильные заготовки врубаются в наклонные балки с фиксацией посредством ригелей и стяжек. При наличии одного прогона устанавливаются опорные консоли, которые выпускаются за подстропильную раму (на 100-150 мм). В случае с двумя коньковыми брусьями под ноги набиваются так называемые прибоины – короткие доски толщиной 50 мм.

Пример устройства вальмовой крышиИсточник irinin.com

Арочная и круглая крыша

Арочная конструкция собирается по аналогии с двускатной, только соблюдается угол с большим разворотом. Круглая или сферическая форма создается путем установки стропильных ног, верхние концы которых будут сводиться к одной проектной точке. Между собой они соединяются внахлест, в дополнение стягиваются металлическими хомутами.

В этом видео разобраны грубейшие ошибки, которые часто совершаются во время сборки стропильной системы:


Какие детали и узлы формируют устройство крыш

Коротко о главном

Коньковый прогон – опорный брус для верхних концов стропильных ног.

По целостности балка может быть из массива дерева или собранная из отдельных заготовок.

Для снижения риска прогибания прогона и под узловыми соединениями собранной балки устанавливаются опорные столбы.

Стропила между собой могут соединяться встык (с пазовым узлом или без), внахлест с продольными вырезами на торцов в половину толщины заготовки, с опорой на коньковый брус.

Для жесткой фиксации используются гвозди, саморезы, металлические пластины с перфорацией под метизы, резьбовые шпильки или болты с шайбами и гайками.

Для подвижной фиксации чаще используются металлические уголки и ответные проушины.

Статьи — Steelcap

Крепеж для стропильной системы. Часть 1

Конструкция стропильной системы любого дома – сложная, как привило, деревянная конструкция, состоящая из множества элементов. И еще двадцать лет назад основными крепежными элементами кровли были гвозди, болты, проволока и деревянные накладки. Но прогресс на месте не стоит, и в этом материале мы расскажем о применении перфорированного крепежа при сборке типовых узлов кровли. Первая часть – о стропильной системе домов, которые построены из материала, не дающего существенной усадки (а это почти все материалы, кроме бревна и бруса).

Коньковый брус и мауэрлат
Эти элементы кровли имеют простую конструкцию и обычно не требуют дополнительных крепежных элементов при условии длины, не превышающей стандартных 6 метров. Но если требуется балка длиной 8 или 12 метров, применяют сборную конструкцию, состоящую из нескольких досок среднего сечения, установленных на ребро. Собирает такую конструкцию прямо на строительной площадке, используя соединительные пластины большой размерности и резьбовые шпильки с резьбой М12-М14.

При этом стоит учитывать, что соединительные пластины используются в основном для удобства сборки, а основным крепежным элементом, придающим конструкции прочность, являются шпильки. Поэтому для крепления пластин обычно применяют саморезы и если что-то пошло не так, соединение можно легко разобрать и собрать снова.

Колонны и стойки

При сборке стропильной системы большого дома, практически неизбежны длинные пролеты, которые сложно выполнить традиционными способами без применения поддерживающих колонн и стоек. Да, если вы строите одноэтажный дом, то возможно опирание кровли на несущие стены. Но в случае мансардного этажа, поднимать несущие стены до конькового прогона смысла нет: выходит слишком дорого и теряется много жилой площади. В таких случаях выручают деревянные колонны. Одним концом они упираются в коньковый брус, эндову или стропило, другой конец, как правило, ставится на балку перекрытия.

Стропила и затяжки

Как и колонны, стропила имею два узла крепления: верхнее и нижнее. Вверху стропильные доски соединяются друг с другом, для чего как нельзя лучше подходят крепежные платины, устанавливаемые с помощью гвоздей и болтов. Размерность пластины выбирают исходя из сечения стопил, при необходимости возможна установка двух пластин с каждой стороны.


Нижнее крепление стропил к мауэрлату выполняется с обязательным угловым запилом. В этом узле самый подходящий крепежный элемент – усиленный крепежный уголок размерности KUU-90×65 или KUU-105×90. Уголки устанавливаются с обеих сторон, применяемые метизы – оцинкованные гвозди.

В случае монтажа так называемых «висячих стропил», необходимое условие прочности – установка затяжек. Эти горизонтальные элементы, соединяющие стропила, отлично монтируются с помощью крепежных или соединительных пластин.

Мы описали и проиллюстрировали самые распространённые и типовые узлы деревянной стропильной системы. Конечно, эти способы не являются догмой и допускают множество вариантов исполнения. Но в любом случае, помните, что кровля дома должна быть абсолютно надежной. И если вы сомневаетесь в своих силах, наймите на эти работы профессионалов.

Копирование и размещение на сторонних ресурсах любой медийной информации (текст, фото, звук), представленной в данном материале, разрешено только с указанием активных ссылок на наш источник http://steelcap.ru/

Стойки под коньковый прогон. Начало моей крыши, первые трудности и их решение. | 🔨Строю свой дом.🔨 Опыт новичка.

Как от качества первого ряда кладки зависят остальные ряды, так и с конькового прогона начинается крыша.

Изначально планируя предстоящую работу, все казалось более-менее просто. Но на деле, как обычно, все оказалось не так. И больше всего «волнений» мне принесла работа по установке стоек под коньковый прогон.

Сборка конструкции.

Это самое легкое, что здесь было.

  • Я взял две доски 150 на 50 мм, И соединил их через вставки из обрезков тех же досок.
  • Получилась балка с проемом 100 мм, в который потом будет вставляться коньковый брус.

Установка.

Вот здесь началось веселье. Когда рассуждаешь обо всем стоя внизу, на земле, то работа кипит…. в голове. А когда стоишь наверху, и начинаешь все делать(особенно как я, в первый раз), то возникают, мягко говоря, нюансы.

1. Поднять балку.

Не на верх, а просто поднять вертикально…

Ах, да… Я забыл сказать, что, как всегда, мы работали вместе с моей второй половинкой, так, что физические усилия были практически полностью, только на мне.

Но используя какой-нибудь упор сделать это не сложно.

2. Выставить и удерживать вертикально.

Вот здесь по-настоящему пришлось поволноваться.

Когда стоишь на краю перекрытия, при этом удерживаешь эту балку, и еще думаешь о том, чтобы с ней не улетела моя помощница. …. В таки моменты сжимается все!
А еще нужно и что-то делать, а не стоять и тупить…

❗ Поэтому главное — действовать обдуманно, но быстро.

Подняли, выставили по уровню, и последний этап:

3. Закрепить укосины.

Фиксировали по очереди.

  • Сначала ловили уровень в оной плоскости и закрепляли.
  • А потом в перпендикулярной.
Здесь я использовал 2-х метровые доски 10 на 50 мм. Для временного крепежа вполне достаточно, Но гвоздей или саморезов лучше не жалеть.

✅ И потом главное все перепроверить. Ну я и проверил…

Без переделок не обойтись.

Не знаю, как у кого, но мне на каждом этапе моей стройки, приходилось что-то исправлять. Вот и здесь…

Не знаю как я вообще заметил, глядя снизу вверх, но одна стойка у меня получилась выше по уровню на 150 мм.

✅ Эту ошибку я сделал из-за того, что место установки этой балки было ниже по уровню, по сравнению с двумя другими, поэтому нужно было это учитывать. Вот я и учел…. Но ничего, главное заметил, хотя и пришлось все заваливать заново и переделывать.

Но в итоге, цель достигнута, и это главное.

Но это только начало, знал бы я как я буду возиться дальше… Но об этом потом.

💥ПОДПИСЫВАЙТЕСЬ НА КАНАЛ💥 и ставьте лайки. 👍 Строю дальше не смотря ни на что. 😎

Как правильно смонтировать коньковый прогон на фронтоны стен



Для чего нужен коньковый прогон

Наслонные стропила двускатной крыши, не имеющие верхней опоры, не являются достаточно устойчивыми и потому любое сильное воздействие  снаружи или изнутри  сможет привести к повреждениям крыши. Казалось бы  — выхода нет, ремонт крыши неизбежен. Ан нет! Есть несколько вариантов решения проблемы.

Наиболее рациональным (и наиболее дешевым) является монтаж горизонтальной балки опирающейся на противоположные друг другу фронтоны  дома или смонтированного на вертикально расположенных упорах. Эту балку и называют прогоном.

На прогон опираются стропильные ноги кровельной системы. Он является « позвоночником» прочно удерживающим « скелет»  крыши и обеспечивающим его жесткость.

Какими бывают прогоны

Прогоны бывают цельными и составными.

Цельные прогоны изготавливаются из одного куска древесины и укладываются своими концами на противоположные  фронтоны стен.

Однако при большой длине, из –за того, что на них действуют серьезные изгибающие нагрузки,  они становятся слишком громоздкими. Громоздкими настолько, что их изготовление  обходится дорого, а монтаж  возможен исключительно при помощи грузоподъемных механизмов.  Между тем, в этом нет необходимости в случае если  будут укладываться легкие кровельные материалы (например, ондулин).

Кроме того они практически сразу изогнутся под собственным весом.

При больших длинах конькового прогона  его рационально делать составным. Для того  чтобы  нагрузки не  деформировали и не разрушили его  необходимо установить вертикальную стойку  на которую прогон будет опираться и передавать часть действующих нагрузок.

Правила монтажа коньковых прогонов

Опирание концов  конькового прогона будет осуществляться на противолежащие фронтоны  здания.

До начала монтажа необходимо подготовить места укладки конька, очистить их от строительного мусора.

Перед монтажом необходимо проверить  горизонтальность отверстий предназначенных для монтажа конькового прогона.  Сделать это можно при помощи лазерного уровня или любого другого современного прибора.

Совет. Перед укладкой конькового прогона на фронтоны обмотайте  его концы гидроизоляционным материалом. Этим вы  увеличите срок службы конькового прогона. Для этой цели прекрасно подойдут пленки Ондутис.

После укладки еще раз проверьте горизонтальность. На этот раз следует положить на прогон  строительный уровень. Наиболее достоверный результат покажет  уровень большой длины.

В случае отклонения конька  от  вертикали следует подложить  под его торцов подкладки. Закреплять коньковый прогон следует  после  выставления его по вертикали.

 Обязательной является проверка  параллельности  конька  срезу  стен. Выполняется проверка в 2 этапа:

  1. Замеряется длина от конька до края среза стены.  Замеры осуществляются по всем четырем  краям фронтонов. Размеры  на одном скате должны быть одинаковы.
  2. Замеряются диагонали предполагаемых скатов. Длины диагоналей на одном скате должны быть одинаковы.

Пренебрегать описанными проверками не стоит.  Монтаж  конькового прогона с отклонениями от вертикали, несоответствие размеров  может привести к проблемам при монтаже кровельных материалов , образованию протечек, необходимости провести авральный ремонт кровли.

Как можно усилить коньковый прогон

Бывают ситуации, когда кажется  невозможным установить  коньковый прогон требуемого  сечения или требуемой длины. Как решить проблему?!

Ну, во- первых,  можно установить вертикальные стойки под прогон. Они будут принимать на себя нагрузки воспринимаемые прогоном и не давать ему деформироваться или разрушаться. Они же позволят использовать в качестве прогона пиломатериалы меньшего сечения.

Во-вторых,   можно уложить вместе  два бруса  меньшего сечения. Это позволит нагрузить коньковый прогон большими нагрузками.

Удачного Вам строительства!

Архитектурный словарь — значение слова Коньковый брус

   элемент каркасной конструкции.    (Архитектура: иллюстрированный справочник, 2005)

Смотреть значение

Коньковый брус в других словарях

Брус — м. долгий четырегранник; длинное шестистороннее тело; дерево, камень, железо, обделанное на четыре грани, не считая двух торцевых. Из бревен пилят брусья, сымая четыре……. .
Толковый словарь Даля

Брус — бруса, мн. брусья, брусьев, м. (спец.). 1. Бревно, опиленное или отесанное на четыре грани. 2. То же, что брусок во 2 и 3 знач. (редко). 3. только мн. То же, что параллельные брусья……..
Толковый словарь Ушакова

Брус М. — 1. Бревно, опиленное или обтесанное на четыре грани. 2. Что-л., формой напоминающее длинный прямоугольник. 3. То же, что: брусок (3).
Толковый словарь Ефремовой

Коньковый Прил. — 1. Соотносящийся по знач. с сущ.: коньки (1), связанный с ним. 2. Свойственный конькам (1), характерный для них.
Толковый словарь Ефремовой

Брус — -а; мн. бру́сья, -сьев; м.
1. Бревно, опиленное или обтёсанное на четыре грани (обычно как строительный материал). Потолочные брусья. Сложить крыльцо из брусьев. □ собир………
Толковый словарь Кузнецова

Коньковый — коньковая, коньковое (обл.). Прил. к конек во 2 знач. брус.
Толковый словарь Ушакова

Брус — — пиломатериал толщиной и шириной 100 мм и более, изготовленный в основном из древесины хвойных древесных пород. По числу пропиленных сторон (кантов) различают двух-, трех-……..
Экономический словарь

Брус — (стержень) (в строительной механике) — конструктивный элемент,поперечные размеры которого малы по сравнению с длиной.
Большой энциклопедический словарь

Брус — — древнерусское ударно-раздроблящее холодное оружие со стержнем и ударной частью навешением призматической формы (по существу разновидность булавы).
Исторический словарь

Брус Привальный — — деревянный или металлический брус, укрепленный вдоль наружного борта на небольшой высоте от ватерлинии, служит для смягчения ударов при швартовке судна; на деревянных. …….
Исторический словарь

БРУС — БРУС, -а, мн. брусья, -ьев, м. 1. Стержень, балка, обычно круглого или прямоугольного сечения. 2. мм. Гимнастический снаряд в виде двух горизонтально укрепленных шестов на……..
Толковый словарь Ожегова

КОНЬКОВЫЙ — КОНЬКОВЫЙ см. конеки коньки.
Толковый словарь Ожегова

Посмотреть еще слова :


Перевести

Коньковый брус на язык :

Коньковый брус, накладка, угловая связь

Коньковый брус
Это хребет всей конструкции крыши, который ее венчает. Конструктивно он представляет собой положенную на ребро пиленую доску сечением примерно 175×32 мм, к которой крепятся стропильные ноги (у крыш с крутыми скатами коньковый брус делается шире; его ширина должна быть равна ширине косого среза на верхнем торце обычных стропильных ног с припуском, равным 25 мм).

Накладка
Накладка — это специально сделанная треугольная деталь (обычно из строительной фанеры для наружных работ толщиной 18 мм), которая служит для усиления конструкции; она прикрепляется к концу центральной стропильной ноги вальмы и передней поверхности первой пары обычных стропильных ног. Она поддерживает центральную стропильную ногу вальмы и накосные стропильные ноги, образующие каркас вальмы.

Термины
На этом изометрическом изображении каркаса крыши с висячими стропилами показано большинство его элементов в установленном состоянии. Можно понять значение таких терминов, как карнизный свес, фронтонный свес, вальма и т. д.

Угловая связь
Иногда отрезок бруса сечением 75×50 мм или 50×50 мм. установленный в качестве угловой связи между мауэрлатами, заменяет традиционный трудоемкий в изготовлении шпренгель, используемый для того, чтобы компенсировать осевую нагрузку, которую передают на мауэрлат накосные стропильные ноги. В качестве альтернативного варианта может быть использован современный металлический шпренгель упрощенной конструкции. Рекомендуется установить на вальму какую-либо из описанных выше связей, особенно если размер крыши превышает обычный.

Накосные стропильные ноги
Подобно коньковым брусьям, накосные стропильные ноги соединяют концы мауэрлатов и накладку на конце конькового бруса, образуя каркас вальмы. Эти стропильные ноги являются несущими элементами, на которые опираются и к которым прикрепляются верхними концами нарожники.

Нарожники
Это укороченные стропильные ноги с двойной (сложной) фаской на верхнем конце, которые прикрепляются с обеих сторон к накосным стропильным ногам; их длина уменьшается по мере приближения к краю крыши.

Разжелобочные стропильные ноги
Разжелобочные стропильные ноги аналогичны накосным, однако они образуют в конструкции крыши внутренний угол и являются несущими элементами, на которые опираются и к которым прикрепляются укороченные стропильные ноги.

Пошаговые руководство строительства деревянного перекрытия и устройства стропил для дома



Мы предлагаем пошаговые фото строительства деревянного перекрытия и устройства стропил для дома из газобетона. Для выигрыша максимальной свободной высоты в мансарде, мы решили обойтись без стропильных затяжек. Для этого нами выбрана система стропил по фахверковому типу с тремя стропильными прогонами — одним коньковым и двумя стропильными. То есть стропила будут опираться не только друг на друга, но и на коньковый брус (в меньшей степени) и на промежуточный прогон из бруса 100 х 50 и на мауэрлат, уложенный на гидроизолированный сейсмопояс из бруса 150 х 150. Мауэрлат притянут к сейсмопоясу резбовыми шпильками М10 на всех углах и через 1,5 метра. Шпильки были залиты в сейсмопояс. На залитом конце шпильки приварена поперечина из арматуры в форме буквы Т, для обеспечения более крепкой фиксации. Шаг стропил мы установили 75 см по центрам. Допустимо использовать шаг стропил от 60 до 90 см по центрам. В качестве стропил мы выбрали доски 200 х 50, что в общем то сделано с запасом прочности при использовании стропильных прогонов. Можно было обойтись и 150 х 50, но мы решили сделать утепление кровли как положено для нашего северного региона — то есть 200 мм, а не 150 мм как обычно делают. Высота конька 2,77 метра, угол наклона кровли 36 градусов. Кстати, расскажем как рассчитать угол наклона кровли: Делим высоту в коньке на половину длины фронтона и по полученному значению в таблице Брадиса находим угол наклона кровли. Аналогично, чтобы узнать высоту конька при желаемом угле наклона кровли умножаем половину длины фронтона на тангенс требуемого углавысоту конька. и получаем

Крепление стропил осуществляется оцинкованными усиленными уголками 77 х 77 х 50 закрепляемыми саморезами длиной 51 мм — по 3-4 на строну уголка. Запилов стропил или мауэрлата мы не делали — три уголка на стропило и плоская металическая пластина на коньке обеспечивает достаточную прочность крепления. Дополнительно упор стропил в мауэрлат получается при креплении забирки из доски 200 х 50 враспор между стропилами. Дополнительно забирка пробивается через стропила гвоздями 150 мм. В тех местах стропильной системы, где установка забирки не предусмотрена, стропила по линии маурлата стягиваются металической лентой, для предупреждения искривления стропил при высыхании. Деревянная обрешетка может с нагрузками «ведения» дерева не справиться, металлу же это под силу.

Коньковый прогон с пролетом 4,3 м и опирающейся на него раскосиной от угла примыкающей кровли флигелька был усилен вторым брусом 150 х 100, притянутым на шпильках М12 через 1 м. Аналогичную конструкцию мы применили для усиления бруса перекрытия над первым этажом. Чуть позже мы закрепим концы второго опорного бруса ригелями к сейсмопоясу. В качестве основы для перекрытия мы использовали брус 150 х 100 уложенный и врезанный в мауэрлат через 44-60 см. Не забыли выгородить проход в перекрытии для будущей печной трубы.

Примыкающая кровля под углом 90 градусов с тем же углом наклона, но меньшей высотой в коньке. Наша задача перевязать стропила так, чтобы избежать затяжек, подпорок и всего прочего, что подпортит нам открытое пространство второго света. Как мы это сделали: Вначале мы отмерили проекцию луча выпущенного из середины фронтона примыкания на плоскость проходящую через ось основной кровли. Через точку пересечения мы уложили раскосины из углов смычки примыкания с основной кровлей. Только одна из раскосин легла на коньковый брус. Вторая была пришита гвоздями 200 мм к первой. Затем обе раскосины были усилены вторыми досками, пришитыми со смещением вверх — до уровня плоскости основных стропил. Затем мы уложили и закрепили ригелями коньковы брус примыкания и обрезали его по внутренней плоскости стропил. Установили стропила и подперли узел брусом конькового прогона. Получилось прочно и без всяких подпорок.

Мы установили стропильные прогоны. Для этого по нитке протянутой из конца в конец кровля на нужной высоте мы пришили уголками прогонные брусы. Затем враспор закрепили стойки-подпорки и закрепили конструкцию угловыми затяжками из доски 200 х 50 и бруса 150 х 100.

В стропильной системе мы оставили люк для прохода печной трубы от основной печи. Для прохода трубы от печи сауны мы соорудили из остатков газобетона короб, через который будет пропущена стальная труба печи и пройдут металлические вентиляционные каналы. Данная конструкция исключит контакт дымохода со сгораемыми элементами кровли. Газобетонный короб был установлен на стальные швеллера, уложенные на сейсмопояс.

Мы будем настилать кровлю из ондулина. Крыша у нас будет утеплена. Поэтому мы готовим слой гидроизоляции из супердиффузионной мембраны Мегаизол SD, которая не пропустит в утеплитель влагу. но выведет наружу пар из нутри дома. Мембрану настилают с провисом 1-2 см и крепят скобками. Стыки пленки проводят с нахлестом по отметке и проклеивают двусторонним скотчем. Примыкание мембраны к трубе прклеивают битумной мастикой (наша труба не будет греться — это короб из газобетона — если ваша труба нагревается — так делать нельзя) Поверх мембраны нашивают по стропилам контробрешетку для создания канала для вентиляции кровли. Поверх контробрешетки настилают обрешетку из бруска 40 х 50 с шагом 60 см между осями или 55 см между краями. Вся обрешетка как и стропильная система предварительно обработана антисептиком. Ждите продолжения о настиле ондулина.

Перейти к следующей статье:
→Инструкция по монтажу металлочерепицы

Статья с сайта dom.dacha-dom.ru



Коньковые балки

против коньковых досок

Q. Чем отличается коньковая балка от коньковой доски?

A. Коул Гравин, старший инженер компании Raths, Raths and Johnson из Уиллоубрук, штат Иллинойс, отвечает : Проще говоря, коньковая балка поддерживает вертикальные нагрузки крыши, а коньковая доска — нет. Оба являются элементами каркаса крыши, которые расположены на пике, образованном в месте пересечения двух скатных участков крыши. Однако коньковая балка представляет собой элемент конструкции, который воспринимает вертикальную нагрузку от стропил крыши и передает нагрузку на опоры конструкции.Коньковая доска не является элементом конструкции; его основная цель служит во время строительства, чтобы облегчить установку стропил.

Коньковая балка обычно используется, когда пространство непосредственно под каркасом крыши открыто внутрь, например, при сводчатых потолках. Коньковую балку или коньковую доску можно использовать с плоскими, углубленными или лотковыми потолками, которые создают чердачное пространство между потолочными балками и стропилами крыши.

Коньковые балки поддерживают верхние концы стропил крыши (на пике) и проходят между структурными опорами, такими как стойки или колонны.Если стропила представляют собой простые пролетные элементы между коньком и несущими стенами (как показано ниже), коньковая балка будет поддерживать половину площади крыши. Чтобы выдерживать расчетные нагрузки (стационарные, активные нагрузки крыши и снег), коньковая балка должна иметь большее поперечное сечение, чем стропила, а в обычной конструкции с легким каркасом она, как правило, будет многослойной. или инженерный член.

Нажмите, чтобы увеличить

Коньковая доска соединяет концы противоположных стропил крыши.При строительстве крыши он поддерживает пиковый конец стропил как по вертикали, так и по бокам. Обычно коньковая доска устанавливается в предполагаемое положение и временно поддерживается. Затем стропила ставятся попарно, по одному с каждой стороны коньковой доски. Этот метод допускает небольшие смещения между концами стропил, которые были бы невозможны, если бы не было коньковой доски, а противоположные концы стропил соприкасались друг с другом на вершине.

В завершенной конструкции крыши с использованием коньковой доски нижний конец стропила крыши соединяется со стропильной стяжкой, которая сопротивляется распору наружу. Стяжка стропил проходит параллельно стропилам и соединяет каждую пару стропил на нижнем конце, образуя треугольник с двумя стропилами крыши. Стяжка стропил находится в напряжении, сопротивляясь распорной силе, направленной наружу, а коньковая доска на пике крыши сжата между стропилами, выступая в качестве заполнителя. Потолочные балки можно использовать в качестве стяжек для стропил.

Иллюстрация: Тим Хили

Коньковая балка | Houzz

Douglas Custom Homes с гордостью представляет # 6 Мидоу Грин Корт, Уичито Фолс, Техас 76308 Уичито-Фолс, Техас 76308 Предлагается за 470 000 долларов. Загородный дом во французском стиле с обработкой камнем, штукатуркой и кирпичом.Расположен в красивой пристройке Bridge Creek Estates. Два этажа, 4 спальни и 3 ½ ванных комнаты с гаражом на 3 машины Два этажа с уединенной главной спальней внизу Удобства включают: Кухонная техника из нержавеющей стали: Двойная конвекционная печь 36-дюймовая профессиональная газовая варочная панель с шестью конфорками, с ручным наполнителем кастрюль над варочной панелью Встраиваемый 25 куб. футов Холодильник Энергоэффективная посудомоечная машина Микроволновая печь Просторная открытая кухня с плавающим/рабочим островом 8 x 5 футов с раковиной и посудомоечной машиной. Гранитные столешницы, фартуки из травертиновой плитки для стен метро Шкафы из ольхи на заказ, с подсветкой под шкафом Большая кладовая Открытая зона для завтрака с видом на открытую гостиную.Игровая комната наверху, предварительно подключенная система объемного звучания Спальня наверху и ванная наверху с большой душевой кабиной, туалетом и умывальником. Большая комната, 21 x 17 футов 9 дюймов, с 10-футовым потолком и великолепным каменным камином. Торжественная столовая, 12 футов 7 дюймов на 13 футов 9 дюймов, с деревянным полом, ступенчатым потолком и двойным лепным украшением короны. Кабинет 11 футов 6 дюймов на 11 футов 2 дюйма с красивыми изготовленными на заказ книжными полками из ольхи и подвесным потолком. Главная спальня, просторная, 19 на 16 футов, с подвесным потолком, встроенным освещением и газовым камином. Главная ванная комната с душевой кабиной размером 42 x 60 дюймов и угловой спа-ванной. Большая гардеробная с выходом в прачечную.Прачечная, имеет 2 входа из гардеробной и из прихожей. Также в комплект входят шкафы для хранения под раковину, подвесной стержень и скамья для грязи. Прачечная также является комнатой Storm. Наружная гостиная / патио, 18 футов x 12 футов 6 дюймов, с 10-дюймовым соборным потолком, который имеет выступающие балки из кедрового хребта. Также в комплект входит встроенный гриль для барбекю. Структурированная коммуникационная проводка максимизирует развлекательные и сетевые площадки. Система безопасности всего дома активна на всех работающих окнах и входных дверях. Двойные энергосберегающие, 14 кондиционеров Seer и системы газового нагревателя включают зональное управление.Энергоэффективность включает в себя: окна Low E, пароизоляцию, защиту от влаги, солнечную панель радианного теплоотвода, пенопластовую изоляцию стен, изоляцию чердака R38, приборы и освещение Energy Star, водонагреватели без бака. Ограждение и система полива в переднем и заднем дворах включены Ландшафтный дизайн включает бермудскую траву, автоматические разбрызгиватели, дубы, кустарники и цветы. 500 кв. футов. Бонусный номер наверху с баром и объемным звуком. Дуг Маккалох, строитель Сотовый (940) 704-1461 Офис (940) 692-3435

Необходимы размеры балки конька крыши.

Вы говорите о сборной ферменной балке? Вы обнаружите, что все пиломатериалы, необходимые для постройки одного из них, плюс рабочая сила, это не намного больше, чем купить лам бревна или lvls.

Нажмите, чтобы развернуть…

Я думал о возможности соединения болтами 2×12, но я не мог представить, как сориентировать швы, которые бы меня устраивали.

У поставщика, с которым я вчера кратко разговаривал, есть LVL нескольких размеров. 2x14x24 стоил 145 долларов iirc. Парень, с которым я разговаривал, явно был занят, поэтому я сказал ему, что перезвоню во вторник, после праздников.

Скат крыши 5×12 будет стоить 60 дюймов подъема на 12 футов, поэтому высота потолка в центре 13 футов. Два фута от стен (значение, которое будет площадью за любым стеллажом) будет стоить 10 дюймов подъема , так что только на 2 дюйма меньше 9 футов. Этого достаточно, чтобы поднять велосипед на подъемнике.

Мне не нужны стены высотой 10 футов или выше, потому что они будут выглядеть непропорционально в здании такого размера. Здание уже находится на склоне (задняя часть на 5 футов выше уровня земли), и я не хочу, чтобы он выглядел как световая мачта, установленная в моем дворе.Кроме того, 1100 долларов за 13 стандартных 24-футовых ферм — это слишком много. Я могу построить его за половину этой суммы. Затраты на оплату труда не проблема. Это то, что я делаю для развлечения по вечерам после работы. Я вручную копал свои нижние колонтитулы, ради Пита, лол.

Я обнаружил, что сводчатые потолки очень хорошо защищают лицо от жары в здании, где нет постоянного кондиционера. Это также помогает с парами, создаваемыми сваркой, покраской, окрашиванием и т. д. Я не забочусь о хранении на чердаке. В моем районе так влажно, что все, что хранится на чердаке, все равно испортится.Кроме того, я ненавижу беспорядок и не разбрасываю вещи. Все, что не используется, продается или раздается.

Я также хочу, чтобы высота, угол наклона крыши, общий вид этого здания соответствовали моему дому, рядом с которым оно строится. Монтроповидным высоким стенам нужны очень большие окна, чтобы они выглядели «правильно». Мне не нужны массивные окна и стены в маленьком гараже, припаркованном рядом с ранчо «нормального» размера. Просто это выглядело бы странно.

Как я уже сказал, разные причины для желания построить крышу именно таким образом.

Не спорю, но я не согласен с тем, что стены и стропила поддерживают коньковую балку. Я согласен, что они поддерживают коньковую ДОСКУ, но не структурную коньковую БАЛКУ. Единственная сила, действующая на крышу, кроме ветра, — это гравитация, толкающая прямо вниз. Если балка никогда не качается вниз, стены не будут выпирать. Балка должна была бы изгибаться, чтобы толкать стропила «более плоско», что заставляет их становиться «длиннее» и давить на стены. Если я ошибаюсь, я открыт для любых фактов или информации, но я не вижу, что могло бы вытолкнуть стену, если бы коньковая балка была правильного размера.

5115 Ридж Бим Лейн, Спринг, Техас 77389

Великолепный дом, красивый район с прекрасным доступом к I-45, Exxon-Mobil, The Woodlands и т. д. Гранитная островная кухня с СС. бытовая техника, шкафы 42 дюйма, кладовая; открытая планировка; крытое патио; твердая древесина, плитка и ковер; игровая комната наверху с гранитными стойками, изготовленными на заказ шкафами и встроенной микроволновой печью; учиться; 2-дюймовые жалюзи на большинстве окон; уединенное тупиковое расположение; обширная формовка кроны; модернизированные приспособления, больше! Лучше всего — школы KLEIN! GPS МОЖЕТ ОПРЕДЕЛЯТЬ ДОЛЖНЫМ ОБРАЗОМ!

Цена продажи:

$325,001 — $370,000

Адрес:

5115 Переулок Ридж-Бим

Юридическое описание:

LT 22 BLK 2 ЛЕСОПИЛЬНОЕ РАНЧО СЕК 1

Тип свойства:

Односемейный

Спальни:

3-4 спальни

Год постройки:

2013 / Оценочный округ

кв. м.:

2,698251(м²) /Оценочный район

Размер лота:

6 350 кв. футов 590 (м²) /Оценочный район

Плата за обслуживание:

950$ / Годовая

Размеры комнат/участка

Основная спальня:

15 х 13, 1-й

Кабинет/Библиотека:

13 х 10, 1-й

Описание комнаты:

Семейный номер, Игровая комната Up

Основная спальня:

15, 13, 1-й

Кабинет/Библиотека:

13, 10, 1-й

Описание комнаты:

Семейный номер, Игровая комната Up

Элементы интерьера

Камин:

1/Отдельностоящий

Кухня Описание:

Остров без варочной панели, кухня открыта для семейного номера, кладовая

Описание спальни:

Все спальни внизу, ванная комната, основная кровать — 1-й этаж, гардеробная

Ванная Описание:

Двойная раковина, голливудская ванна, основная ванна + отдельный душ, ванна с душем

Отопление:

Централ Электрик

Охлаждение:

Централ Электрик

Соединения:

Соединения электрической сушилки, Соединения стиральной машины

Энергетическая характеристика:

Потолочные вентиляторы, термостат с цифровой программой, приборы Energy Star, лампы Energy Star/CFL/LED

Интерьер:

Формальный вход/фойе, высокие потолки, двухуровневый

Внешние элементы

Описание лота:

Очищено, Cul-De-Sac, Подразделение Лот

Канализация:

Водный округ

Местоположение подразделения:

Очищено, Cul-De-Sac, Подразделение Лот

Внешний вид:

Задний двор, задний двор огорожен

Дополнительная информация

Тип жилья:

Отдельно стоящий

Тип списка:

Исключительное право на продажу/аренду

Финансовая информация

Учтено финансирования:

Продажа за наличные, обычная, FHA, VA

Прочие сборы:

Да / 250 / Комиссия за перевод (не проверено)

Плата за обслуживание:

Обязательно / $950 / Ежегодно

Коньковая балка односкатной крыши 12×16

 Показать цитируемый текст

Крыша размером 12×16 футов может удерживать много снега! 🙂
Когда вы начинаете рассчитывать нагрузки, которые может выдержать конструкция, это действительно Удивительно, какой вес они держат, не разрушаясь.
На самом деле, если вы сделаете торцевые стены из 2×6, это освободит пролет ужасно близок к 15-футовому пролету. Пара 16-футовых 2×12 должна хорошо нести эту нагрузку, если вы действительно хотите открытую конструкцию крыши.

 Показать цитируемый текст

Это проще и сильнее. Я тоже так выбрал… 🙂
Вы также можете получить немного места для хранения наверху, если спланируете потолок. балки соответственно.
Если вам нужно больше места над головой, просто сделайте боковые стенки выше.

 Показать цитируемый текст

Как правило, конек на один размер больше стропил.Для стропил 2х6 это будет коньковая доска 2×8. Конечно, если уклон крыши действительно крутой, вам может понадобиться 2×10. В принципе, гребень должен быть не менее высотой, как вертикальный разрез в верхней части стропила.
В моем гараже (24×28 футов) я использовал стропила 2×6, коньковую доску 2×8 и 2×12 потолочные балки, чтобы освободить 24 фута и обеспечить пригодный для использования чердак.
Однако, когда я построил свой сарай (8’x12′), я сделал несколько простых построенных площадок. фермы крыши. Коньковая доска не нужна. Вы всегда можете заказать фермы у ферма компания тоже.
Для сарая глубиной 12 футов я бы использовал стропила 2×4, конек 2×6 и потолок 2×6. балка, расположенная на расстоянии 24″ OC. Если вы хотите увеличить прочность, уменьшите расстояние до 16″ OC и/или используйте стропила 2×6 с потолочной балкой 2×8.
Если вы думаете, что когда-нибудь сможете утеплить сарай, вам стоит подумать. вперед и используйте стропила или балки, которые обеспечат пространство для изоляции. Например, на соборные перекрытия нашего дома я установил стропила 2х12. дом, хотя мне нужно было только 2×8 для пролета. Это позволило мне установить R30 и при этом оставить воздушное пространство под обшивкой.
И, наконец, вы можете поставить на сарай «навесную» крышу. В основном, сделайте переднюю стену выше задней и установите стропила прямо на стенах спереди назад. Прочный, простой в сборке, недорогой, и обеспечивает высокие потолки. Вы даже можете установить окна в верхней части фасадной стены, чтобы впустить дополнительный свет. То самый большой недостаток…. Похоже на сарай (или курятник, в зависимости от на вашу точку зрения. 🙂 ).
Энтони

Часть 28. Установка коньковой балки

(Введение, Программа, 1.Предварительные работы, 1-4 предварительные работы, 2. Земляные работы, 3. Фундамент, 4. Каркас, 5. Крыша, 6. Закрытие, 7. МЕР, 8. Отделка)

Обшивка стен по периметру полностью прибита до начала каркаса крыши. Обшивка придает раме жесткость, завершая опорные точки, крепления и соединители как единую конструктивную систему для подготовки к нагрузкам на крышу.

Подготовка s опоры s для коньковой балки
Из-за открытого потолка в этом примере эта подготовка также включает в себя проемы каркасной балки в сдвиговых и фронтонных стенах, которые поддерживают главную коньковую балку.Эти треугольные стены повторяют наклон стропил.

Коньковая балка опирается на вертикальные выступы несущих стен, а обшитые фронтонные стены сопротивляются движению перпендикулярно оси линии крыши.

Обратите внимание, что стены жесткости встроены между фронтонными стенами, так что часть коньковой балки фиксируется на месте. Верхняя часть несущих стен крепится болтами к нижней стене с помощью стяжек и шаблона структурного гвоздя.Обшивка с обеих сторон жесткой стены передает боковые нагрузки через деревянный каркас на фундамент.

После установки опоры кровли проходят от коньковой балки и стропил вниз через чердачное перекрытие к анкерным болтам на стене ствола фундамента. В некоторых случаях добавляются стальные ленты, чтобы усилить сопротивление моментам стен стоек.

Установка коньковой балки
После окончательной проверки площадь очищается от ненужных инструментов и материалов, и коньковая балка готова к установке на место.

Варианты подъема коньковой балки включают напольный подъемник, как показано на этой модели конструкции, или легкий кран, аналогичный тем, которые используются подрядчиками по вывескам или компаниями по обслуживанию деревьев.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
