Комбинированные фундаменты: Комбинированный фундамент — виды и ошибки в строительстве

• Увеличение осевой нагрузки на колонну привело к увеличению площади башмаков. Когда баллон давления каждого фундамента перекрывается, в грунте возникает зона высокого напряжения, которая может привести к разрушению неглубокого фундамента . В этих ситуациях мы объединили фундамент, чтобы сделать единую опору.
• Когда на границе есть колонны, мы объединяем фундамент с внутренней колонной.
• Увеличение осевой нагрузки и снижение несущей способности грунта увеличивают площадь фундамента. Это также будет поводом для объединения основы.

Types of Combined Footing

• Rectangular Combined footings
• Trapezoidal Combined Footings
• Other shaped footings
• Strap Footing
• Raft Footings

Rectangular Combined Footing

As the name implies, it’s rectangular in shape and it является наиболее распространенным типом фундамента.

Конструкция и конструкция этих типов фундаментов очень просты по сравнению с другими нестандартными формами. Длина фундамента и арматуры не варьируется.

Колонны этих типов фундамента могут быть в середине одной колонны, могут быть на краю фундамента. Когда есть межевые стены, мы не можем продолжать фундамент на другую землю. Следовательно, мы должны построить колонну на краю фундамента.

Детализация арматуры также проста. Для этих типов фундаментов используются две арматурные сетки (верхняя сетка и нижняя сетка).

Трапециевидные комбинированные фундаменты

Форма фундамента может быть выбрана в соответствии с проектными требованиями или в соответствии с ограничением пространства для фундамента. Эти типы фундаментов не так популярны в строительстве из-за дефицита строительства.

Различная ширина фундамента усложняет конструкцию. Длина всех подкреплений, размещенных в более коротком направлении, различна.

Трапециевидная форма и разнообразная форма, уменьшающая площадь основания по сравнению с прямоугольным основанием того же масштаба. Однако такой характер фундамента не может снизить стоимость строительства.

Фундаменты других форм

Помимо трапециевидной и прямоугольной формы, существуют фундаменты других форм, представляющие собой комбинацию двух колонн. На следующем рисунке показан этот тип фундамента.

Кроме того, следует отметить, что эти типы не так распространены в строительстве и сооружаются только в особых случаях. Как показано на рисунке выше, в зависимости от требований к фундаменту могут быть построены фундаменты различной формы.

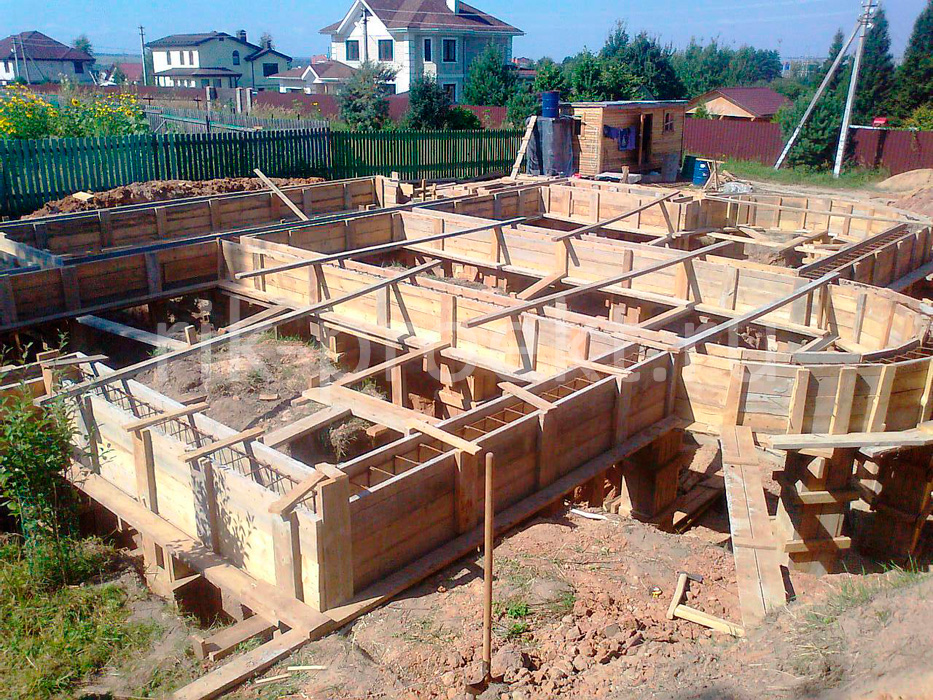

Ленточные фундаменты

Известно, почему мы изготавливаем ленточные фундаменты. Нам не нужно постоянно строить ленточные фундаменты. Изолированное основание само по себе может действовать вдоль и нести приложенные нагрузки. Но есть ограничения по эксцентриситету фундамента.

При увеличении осевой нагрузки давление на колонну значительно возрастает. Это приведет к чрезмерной осадке фундамента и нарушению несущей способности грунта. Поэтому, чтобы сбалансировать давление под фундаментом, мы соединяем внецентренно несущий фундамент с обычным фундаментом колонны.

Плотные фундаменты

Последним вариантом комбинированного фундамента является плотный фундамент. Как уже говорилось, мы можем исключить из списка комбинированных фундаментов плитные фундаменты или матовые фундаменты . Однако, кажется, стоит иметь не на этом типе основы.

Это комбинация всех столбцов структуры. Изначально мы пытаемся построить здание на изолированном блочном фундаменте. Однако увеличение осевой нагрузки на колонну увеличивает площадь фундаментов.

Когда она достигает 66% площади фундамента, занимаемой изолированными фундаментами, у нас нет другого выхода, вместо этого выбрать ростверк.

Проектирование и строительство ростверков не так сложно, как фундаментов глубокого заложения . Однако для проектирования потребуется компьютерный аналитик.

Толщина плота может остаться прежней или, возможно, увеличиться в местах расположения колонн, чтобы увеличить способность к изгибу и сдвигу. Особое внимание следует уделить пробивные ножницы конструкция, поскольку нам может потребоваться усиление по периметру сдвига или увеличение толщины плота.

Как спроектировать комбинированный фундамент

В этой статье мы сосредоточимся на проектировании фундамента с двумя колоннами. Давайте посмотрим, какие шаги нужно предпринять.

• Рассчитайте рабочие нагрузки двух колонн, опирающихся на фундамент.
• Рассчитать площадь фундамента по допустимой несущей способности – следует взять из отчета об исследовании грунта.

Площадь фундамента = [Общая рабочая нагрузка колонны] / [допустимая несущая способность]

• Выберите размеры фундамента на основе расчетных значений. Изначально принимаем ширину фундамента.
• Теперь рассчитаем центр нагрузки. Это точка, в которой действует результирующая сила. Так как фундамент должен быть асимметричен относительно этой точки, теперь мы можем рассчитать длину фундамента.
• Этот расчет является пробным процессом, и нам может потребоваться скорректировать ширину и длину основания в расчете, чтобы получить подходящее значение.
• Теперь рассчитайте предельное давление под фундаментом.
• Рассчитайте уравнение изгибающего момента изгиба вдоль фундамента. Найдите максимальный изгибающий момент и поперечные силы.
• Исполнение для максимального изгибающего момента и совместного усилия.
• Сделайте детализацию арматуры .

Рабочий пример проекта комбинированного фундамента можно найти для получения дополнительной информации.

Детали армирования комбинированного фундамента

Обычно основание, соединенное с двумя колоннами, имеет две сетки, так как возникают изгибающие моменты.

Сдвигающие звенья не предусмотрены на практике в этих типах фундаментов. Однако, при необходимости, мы можем предоставить поперечные звенья в случае, если невозможно увеличить толщину фундамента для повышения прочности на сдвиг.

При увеличении толщины фундамента необходимо обеспечить боковую арматуру, чтобы избежать растрескивания фундамента из-за теплового воздействия.

Факторы, которые необходимо учитывать при проектировании и строительстве

• Площадь фундамента: Площадь фундамента выбирается исходя из осевой нагрузки на колонну и допустимой несущей способности грунта. Поскольку две колонны объединены, может возникнуть возможность увеличения площади фундамента больше, чем требуется, что приведет к снижению давления под фундаментом.

Площади фундаментов выбираем исходя из допустимой несущей способности всех оснований. Если есть значительные изменения площади фундамента, это меняет давление под фундаментом. Различное давление под фундаментом вызывает различную осадку фундамента. Поэтому особое внимание следует уделить выбору площади основания, особенно при низкой несущей способности грунта, который более подвержен более высокой осадке.

• Улучшение грунта : Требуется улучшить грунт в соответствии с рекомендациями в отчете о геотехнических исследованиях, чтобы получить требуемую несущую способность грунта. Методы стабилизации грунта или улучшения грунта для малоэтажных сооружений могут выполняться под пристальным наблюдением инженера-строителя.

Если конструкция опирается на землю, она должна иметь необходимую грузоподъемность. Любое разрушение слабого грунта, выполненное ненадлежащим образом, может привести к разрушению конструкции, разрушению фундамента, осадке фундамента и т. д.

• Консолидация Расчет: Это долгосрочный вопрос, если мы не идентифицируем его на начальном этапе проекта до проектирования фундамента. Поскольку конструкция содержит различные типы фундаментов, такие как комбинированный и изолированный фундамент, необходимо уделять больше внимания типу грунта.

Должны быть приняты необходимые меры для предотвращения осадки фундамента после строительства. Если это не решить на начальном этапе, возникнет много проблем, которые будет сложно решить. Например, осадка фундамента может привести к появлению трещин в кирпичных стенах. Продолжение заселения на более длительный срок, заделка трещин не решит проблему. Трещины могут появиться вновь при дальнейшей осадке фундамента.

Поэтому, как предлагается в статье типы грунта , необходимые меры должны быть приняты на начальном этапе проектирования и строительства.

Связанные статьи

• Спреда
• Фонд малой.0015
• Foundation Failure
• Underpinning
• Eccentrically Loaded Foundations
• Shallow Foundation Failure
• Pile Raft Foundations
• Mat Foundation
• Свайный фундамент
• Свайный фундамент
• Pile foundations
• Uplift Pressure on Foundations
• How to Determine Foundation Type
• Excavation for Foundation
• Foundation Waterproofing
• Осадка мелкозаглубленного фундамента
• Плитный фундамент

Проект комбинированного фундамента с примером и типами комбинированного фундамента

🕑 Время чтения: 1 минута

Комбинированные фундаменты сооружают для двух и более колонн, когда они находятся близко друг к другу и их фундаменты перекрываются. Обсуждается проектирование комбинированных фундаментов на примере. Функцией фундамента или фундамента является передача нагрузки от конструкции на нижележащий грунт. Выбор подходящего типа фундамента зависит от глубины залегания несущих слоев, состояния грунта и типа надстройки.

В комплекте: 9 шт.0003

• Комбинированные опоры
• Типы комбинированных опоровков
  • Прямоугольные комбинированные опоры
• Шаги для конструкции комбинированной опоры
• Объединение комбинированных опоров. Всякий раз, когда две или более колонны по прямой линии размещаются на одном раскладном основании, это называется комбинированным основанием. Изолированные фундаменты для каждой колонны, как правило, являются экономичными. Комбинированные фундаменты предусматриваются только в случае крайней необходимости, т.к.
  1. Когда две колонны расположены близко друг к другу, что приводит к перекрытию соседних изолированных фундаментов
  2. Там, где несущая способность грунта низкая, что приводит к перекрытию соседних изолированных фундаментов
  3. Близость линии застройки или существующего здания или канализационного коллектора, примыкающая к колонне здания.
  Типы комбинированного фундамента
  • Комбинированный фундамент может быть прямоугольным, трапециевидным или тавровым в плане.
  • Геометрические пропорции и форма зафиксированы таким образом, что центроид области фундамента совпадает с равнодействующей нагрузок на колонну. Это приводит к равномерному давлению ниже всей площади фундамента.
  • Трапециевидный фундамент предусмотрен, когда нагрузка на одну колонну намного больше, чем на другую. В результате оба выступа фундамента за грани колонн будут ограничены.
  • Прямоугольное основание предусмотрено, когда один из выступов основания ограничен или ширина основания ограничена.
  Фундамент комбинированный прямоугольный
  • Фундамент в продольном направлении действует как нагруженная вверх балка, проходящая между колоннами и выступающая за их пределы. С помощью статики строятся диаграммы поперечной силы и изгибающего момента в продольном направлении. Момент проверяется на гранях колонны. Сила сдвига является критической на расстоянии «d» от граней колонн или в точке обратного изгиба. Двусторонний сдвиг проверяется под более тяжелой колонной.
  • Фундамент также подвергается поперечному изгибу, и этот изгиб распространяется на поперечную полосу рядом с колонной.
  Этапы проектирования комбинированного фундамента
  • Определите точку приложения нагрузок колонны на фундамент.
  • Рассчитать фундамент таким образом, чтобы равнодействующая нагрузок проходила через центр фундамента.
  • Рассчитайте площадь фундамента таким образом, чтобы не превышалось допустимое давление грунта.
  • Рассчитайте поперечные силы и изгибающие моменты в выступающих точках и, следовательно, нарисуйте SFD и BMD.
  • Фиксация глубины фундамента от максимального изгибающего момента.
  • Рассчитайте поперечный изгибающий момент и спроектируйте поперечное сечение по глубине и армированию.
