Комбинированные фундаменты, железобетонный фундамент, ТИСЭ

Компания «Стройматика» ведет в Санкт-Петербурге строительство фундаментов различных типов и назначения. Мы предлагаем своим клиентам в СПб строительство комбинированного фундамента, стоимость которого у нас ниже, чем на рынке региона!

Когда необходим комбинированный фундамент?

Нередко к построенному дому необходимо пристроить гараж, летнюю кухню, мастерскую и  т.д. При этом, сам дом уже опирается на выстроенный в свое время ленточный или плиточный фундамент для дома, а дополнительная пристройка может возводиться на отдельном свайном фундаменте. Это и есть комбинированный фундамент, когда для части фундамента используются свайные железобетонные опоры с ростверком (в т.ч. по технологии ТИСЭ), а вторая часть – базовый плитный или ленточный фундамент.

Комбинированные фундаменты можно устанавливать и в тех случаях, когда различные части дома построены из разных по весу материалов: например, дом – из кирпича, а пристройка – из дерева или легкого пенобетона.

Ну и наконец, комбинированные фундаменты хороши в случаях, когда в районе вашего земельного участка сложный рельеф местности, когда на участке встречаются разные породы грунтов, и когда само здание имеет сложную архитектуру.

В таких фундаментах есть свои недостатки, и даже определенная опасность.

  • Во-первых, комбинированный фундамент сложно проектировать из-за разности и малопредсказуемости нагрузок на общую конструкцию дома;
  • Во-вторых, такие фундаменты стоят дорого;
  • И, в-третьих, общая донная нагрузка на грунт увеличивается, и возможны перекосы или осадка зданий.

Чтобы этого не произошло, такие фундаменты должны проектироваться и устанавливаться только профессионалами, которых вам может предоставить компания «Стройматика»! Мы проектируем комбинированные фундаменты для малоэтажного строительства на песках или зыбких, мягких, водонасыщенных и прочих сложных грунтах. Мы используем комбинированные фундаменты в местах, где отмечено присутствие разных пород грунтов. Ситуация проблемы с грунтами очень часто отмечается в Ленинградской области и весьма характерна для ландшафта Санкт-Петербурга. Поэтому комбинированные фундаменты – достаточно частый вид строительства для наших специалистов.

Следует отметить, что строительство фундамента дома в СПб само по себе не является дешевым видом строительных работ. А комбинированные фундаменты для малоэтажного строительства значительно удорожают сам проект. Поэтому мы используем их в самых крайних случаях, при возведении стараемся использовать максимально экономичные строительные технологии, и обязательно обсуждаем стоимость работ с заказчиками!

К вопросу обоснования рациональных областей применения комбинированных свай

  • Мангушев Р. А., Никифорова Н. С. Технологические осадки зданий и сооружений в зоне влияния подземного строительства. М.: АСВ, 2017. 168 с

  • Гайдо А. Н., Левинтов Г. В. Анализ результатов определения несущей способности грунтов, полученных при их статических испытаниях сваями с выпором // Геотехника.

    2013. № 3. С. 4-15

  • Никифорова Н. С. Обеспечение сохранности зданий в зоне влияния подземного строительства. М.: НИУ МГСУ, 2016. 152 с

  • Пономарев А. Б., Безгодов М. А. Сопоставление результатов натурных испытаний свай с результатами статического зондирования в слабых водонасыщенных глинистых грунтах с учетом фактора времени // Вестник гражданских инженеров. 2014. № 2 (43). С. 79-85

  • Аббасов П. А. Механизированная безотходная технология возведения свайных фундаментов. Владивосток: Изд-во Дальневост. ун-та, 1988. 222 с

  • Шулятьев О. А. Основания и фундаменты высотных зданий. М.: АСВ, 2018. 392 с

  • Ганичев И. А. Устройство искусственных оснований и фундаментов. 3-е изд., перераб. и доп. М.: Стройиздат, 1981. 543 с

  • Берман В. И., Цесарский А. А. Об эффективности применения комбинированных свай // Технология и оборудование для специальных строительных работ: сб. тр. ВНИИГС. Л., 1985. С. 74-81

  • Сотников С. Н., Симагин В. Г., Вершинин В. П. Проектирование и возведение фундаментов вблизи существующих сооружений (Опыт строительства в условиях Северо-Запада СССР) / под ред. С. Н. Сотникова. М.: Стройиздат, 1986. 96 с

  • Малинин А. Г. Струйная цементация грунтов. М.: Стройиздат, 2010. 226 с

  • Ланько С. В. Влияние технологии струйной цементации на механические свойства окружающего массива грунта // Вестник гражданских инженеров. 2012. № 3 (32). С. 159-163

  • Разводовский Д. Е., Чепурнова А. А. Оценка влияния усиления фундаментов зданий по технологии струйной цементации на их осадку // Промышленное и гражданское строительство. 2016. № 10. С. 64-72

  • Осокин А. И., Денисова О. О., Шахтарина Т. Н. Технологическое обеспечение подземного строительства в условиях городской застройки // Жилищное строительство. 2014. № 3. С. 16-24

  • Пономарев А. Б., Захаров А. В., Сазонова С. А., Калошина С. В., Безгодов М. А., Шенкман Р. И., Золотозубов Д. Г. Геотехнический мониторинг жилого дома // Жилищное строительство. 2015. № 9. С. 41-45

  • Гайдо А. Н. Информационное моделирование здания (BIM) с учетом технологических параметров при производстве работ нулевого цикла // Жилищное строительство. 2019. № 4. С. 47-55

  • Гайдо А. Н., Левинтов Г. В. Анализ результатов определения несущей способности грунтов // Вестник гражданских инженеров. 2013. № 2 (37). С. 117-124

  • Комбинированные фундаменты

    К комбинированному фундаменту относятся различного типа фундаменты на буронабивных сваях. Технические и эксплуатационные характеристики комбинированного фундамента вобрали в себя лучшие показатели фундаментов различных видов.

    Комбинированные фундаменты обладают следующими неоспоримыми преимуществами:

    • высокими несущими характеристиками;
    • позволяют возводить объекты на почве любого типа, включая и склоны;
    • снижением уровня вибрации от проходящих рядом дорог;
    • высокой прочностью;
    • фундамент может использоваться для здания любой формы;
    • осуществляется равномерное распределение нагрузки по поверхности;
    • фундамент допускает любые технологии возведения зданий.

    Краткое описание буронабивных свай

    Этот тип свай представляет собой железобетонные столбы, чья опора на грунт находится за областью промерзания. Благодаря этому фундамент защищен от любого движения грунта. Такой фундамент называется столбчатым. Буронабивные сваи широко применяются при строительстве домов каркасного типа, а также для возведения других объектов. Основное достоинство этих свай заключается в том, что они всесезонны. То есть, строительство фундамента может вестись вне зависимости от времени года (при условии положительной температуры окружающей среды). При возведении фундамента на неровной поверхности или склоне, буронабивные сваи идеальный вариант, если необходимо поднять уровень первого этажа на высоту до одного метра.

    Буронабивные сваи обладают следующими преимуществами:

    • продолжительным сроком эксплуатации и высокой надежностью;
    • отличной несущей способностью;
    • высокой скоростью строительства;
    • широкой областью использования.

    Цены на комбинированные фундаменты

    Если требуется рассчитать стоимость комбинированного фундамента, свяжитесь с нашими менеджерами-консультантами (их контактные данные указаны на сайте).

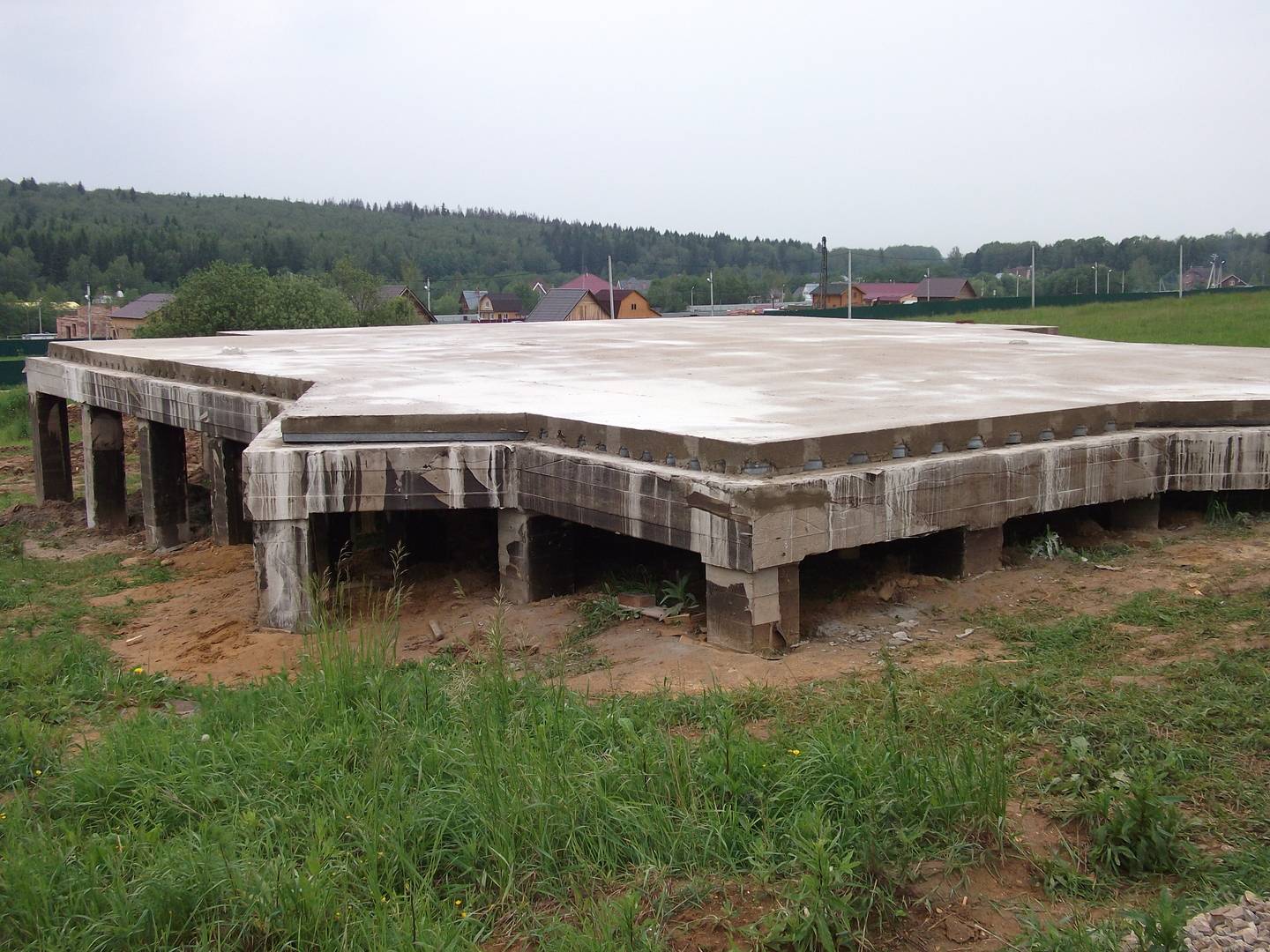

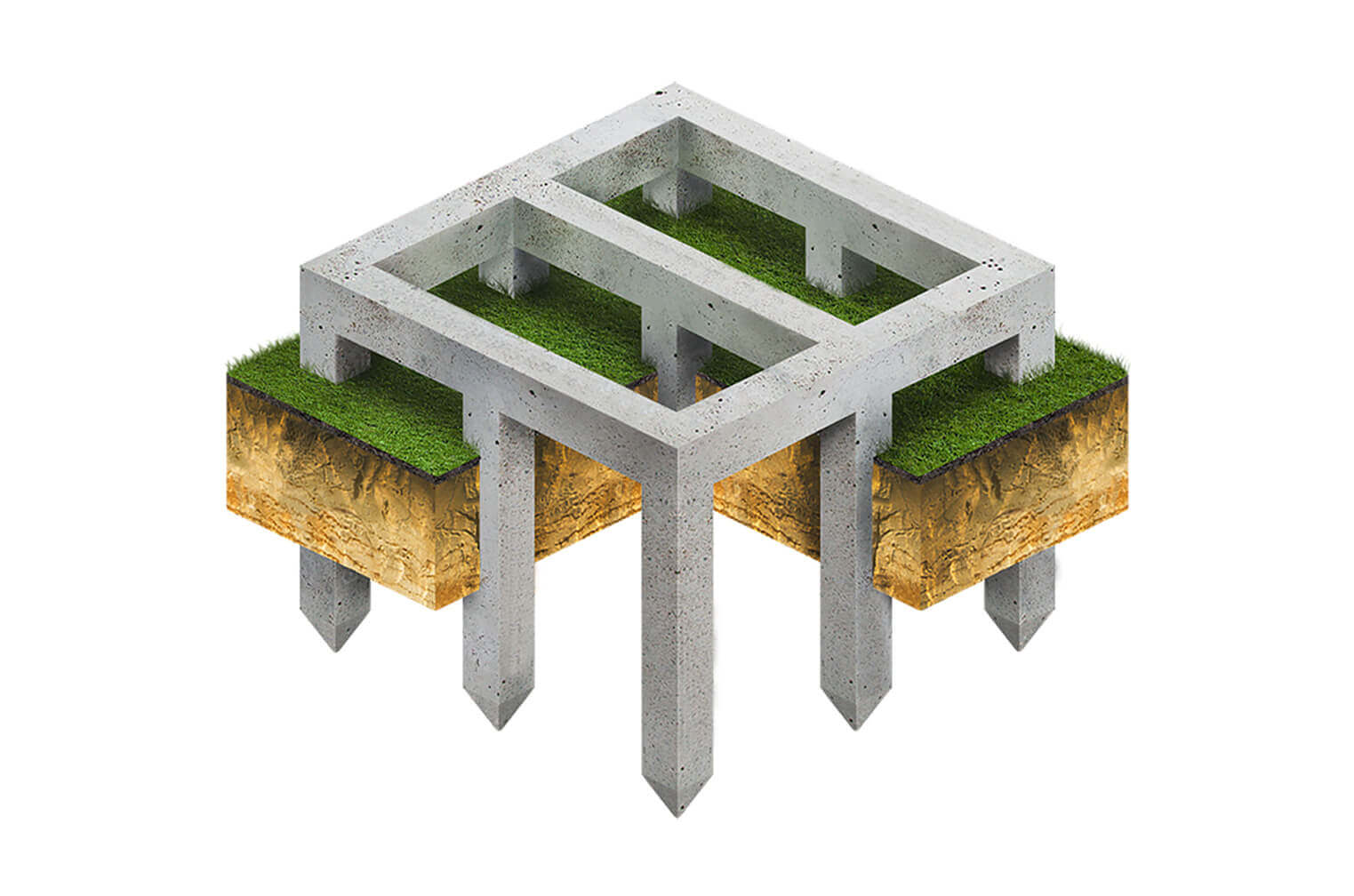

    Комбинированный ленточно столбовой фундамент

    Крайне редко индивидуальными застройщиками используется ленточно-столбовой фундамент. Внешне схожий с ростверком, он имеет полное опирание подошвы на грунт, поэтому применяется исключительно на гравелистых, песчаных, скальных почвах.

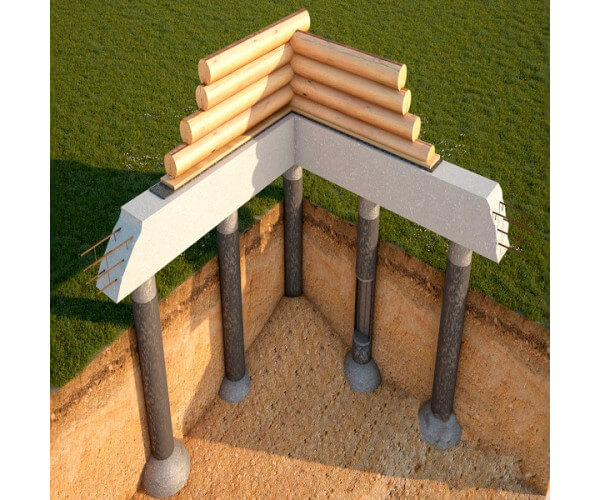

    Конструкция комбинированного фундамента

    Частного застройщика прежде всего интересует бюджет, поэтому варианты технологий подбираются от меньшего к более дорогому. Правильным названием ленточно-столбового основания является ленточно-свайный фундамент:

    • по столбам можно изготовить исключительно ростверк, который контакта с землей не имеет
    • он связывает оголовки, придает пространственную жесткость, предотвращает опрокидывание столбов пучнистыми грунтами

    Лента передает сборные нагрузки от здания на почвы самостоятельно, однако ее глубины может не хватить на насыпях, болотах, пылеватых песках, чтобы пройти эти крайне неустойчивые горизонты насквозь для опирания на пласт с высокой несущей способностью. Поэтому:

    • ленту поднимают выше отметки промерзания (МЗЛФ)
    • на несущий пласт опирают буронабивные сваи, вмуровывая их оголовки в монолитную конструкцию

    Если ростверк не может быть оторван от свай силами пучения за счет обязательного 10 – 15 см воздушного зазора, в ленте эта проблема присутствует. Вспучивание предотвращают толстым слоем нерудного материала под подошвой ленты (песок, щебень), дренажом по периметру, утеплением отмостки (ширина 0,7 – 1,2 м).

    Технология строительства

    Чтобы соорудить ленточно-комбинированный фундамент самостоятельно, необходимо отрыть траншеи, пробурить скважины, уложить в них бетон, предварительно опустив арматурный каркас. Затем останется забетонировать МЗЛФ по классической технологии, связав арматуру двух конструкций воедино (оголовки заходят внутрь 5 – 10 см).

    Выемка грунта возможна руками, обычно снимается чуть больше плодородного слоя, чтобы засыпать инертный материал, уплотнив его виброплитой послойно. Усиление ленты сваями актуально для тяжелых зданий (кирпичная, блочная кладка), «каркасники» можно опирать на ростверк, сократив объем земляных работ.

    Разбивка пятна застройки, подготовка

    Натурное вынесение осей производится поэтапно после объектной привязки. Учитываются факторы:

    • центр проезда/дороги – 3 – 5 м, соответственно
    • граница участка – 3 м
    • септик, колодцы централизованных систем – 4 м минимум
    • главный фасад – обычно параллельно улице

    После чего, можно ставить обноски для первой оси. Торцы здания откладываются перпендикулярно ей методом треугольника (5 м гипотенуза, 3 м, 4 м катеты), последняя стена готова по умолчании. Сверкой диагоналей необходимо подтвердить правильность построений, допускается погрешность 1 см.Пахотный слой под ленточно-свайный фундамент снимается обычно не полностью, исключительно в траншеях. Однако их ширину необходимо увеличить для необходимого доступа рабочих (опалубка, бетонирование, гидроизоляция ленты). Плодородный слой заменяется 40 – 80 см слоем песка (низкий УГВ), щебня (грунтовая вода близко). Уплотняются материалы виброплитами (песок можно увлажнить). Затем монтируется дренажная канализация:

    • колодцы – по углам здания, из кусков труб, установленных вертикально с заглушенным дном
    • дрены – между колодцами, из перфорированной гофротрубы в текстильном фильтре

    Уклон 4 – 7 градусов необходим для самотечного сбора жидкости в заглубленный резервуар. Запрещено проводить дренаж под монолитными конструкциями. При бетонировании дренажный слой щебня, песка неизбежно впитает цементное молочко, осушив смесь. Поэтому используется подбетонка (стяжка тощего В7,5 бетона 5 – 10 см толщины), на которую наплавлено 2 слоя рулонной гидроизоляции.

    Подбетонку, гидроиоляцию обычно производят после бурения скважин для заливки свай. Иначе придется пробуривать свежезалитую подбетонку, нарушать целостность пленочного покрытия.

    Свайное поле

    Шурфы изготавливаются согласно проекта (углы, шаг 0,8 – 1,5 м прямые участки) мотобуром, ручным инструментом. Максимальный размер оснастки 40 см, что ограничивает диметр бурения. Изготавливается ленточно-комбинированный фундамент следующим образом:

    • бурение – необходимо достижение несущего пласта (обычно 2 – 4 м)
    • опалубка – мягкая (свернутый цилиндр рубероида), изоляционная (полиэтиленовая труба), жесткая (асбоцементная труба)
    • арматурный каркас – вертикальные 10 – 16 мм прутки, скрепленные горизонтальными кольцевыми, квадратными, треугольными хомутами (шаг 30 – 60 см)
    • укладка бетона – смесь подают через воронку, трамбуют глубинным вибратором

    Выбор опалубки производится следующим образом:

    • асбоцемент – высокая прочность, жесткость, небольшие выталкивающие нагрузки
    • полиэтилен – полное отсутствие касательных сил пучения, гидроизоляция бетона
    • рубероид – исключительно предотвращение осыпания породы на забой (бюджетный вариант)

    Процент армирования свай легко подсчитать самостоятельно, чтобы подобрать диаметр, количество стержней. Для этого необходимо вычислить площадь (1256 см2 для 40 см диаметра), умножить число на минимальный процент (0,4), взять сечение арматуры из таблиц ГОСТ. На практике применяют 3 – 5 прутков, связанных треугольным, кольцевым хомутом, соответственно.

    Защитный слой обеспечивается пластиковыми кольцами, без них невозможно проконтролировать контакт опалубки/арматуры по всей глубине. Верхние концы стержней изгибают (90 градусов), позже связывают с арматурой ленты (половина к верхнему поясу, другая к нижнему). Запрещено смещение центра армокаркаса относительно отверстия скважины (особенно актуально для углов, Т-образных сопряжений).

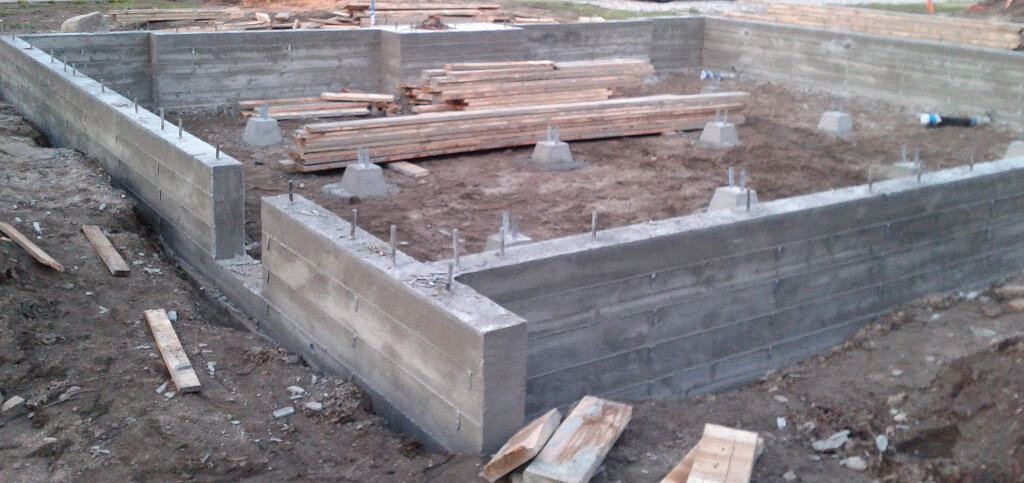

    Ленточная часть

    Отличительной чертой ростверка являются растягивающие нагрузки, для ленты это исключение, поэтому армирование здесь проще. Ленточно-усиленный фундамент не имеет мощных вертикальных перемычек, усиление возле свай. Технология МЗЛФ стандартная:

    • опалубка – щитовая чуть выше проектного уровня
    • каркасы арматурные – продольные стержни 8 – 14 мм, анкеровка Г-образных, Т-образных сопряжений специальными элементами, хомуты (6 – 8 мм гладкая арматура)
    • бетонирование – послойная (40 – 60 см) укладка смеси, трамбовка глубинным вибратором, арматурным стержнем

    Щиты монтируются по стяжке, укрытой гидроизоляцией, подпираются укосинами (шаг 0,5 – 0,8 м), стягиваются перемычками, при необходимости фиксируются распорками. Закладные элементы необходимы для ввода коммуникаций, продухов вентиляции (цокольная часть). Обтягивание внутренней поверхности пленкой предотвращает обезвоживанием смеси, утечки сквозь щели, повышает качество поверхности.

    Прямые участки каркасов вяжутся на ровной поверхности, монтируются внутрь опалубки. Усиление углов производится по месту анкерами (Г-образные, П-образные детали). Изгиб 90 градусов прутков без усиления считается нарушением технологии, нахлест прямых прутков друг на друга – прерыванием контура даже при соединении сваркой. Диагонально уложенные куски арматуры – бессмысленный расход металлопроката, подобная схема создана исключительно для усиления проемов в плитах.

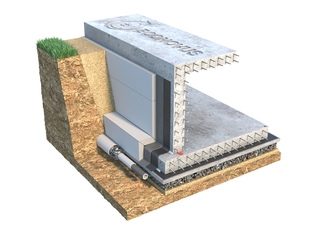

    Особенности изготовления

    Владельцу загородного участка, выбравшему этот вариант основания жилища, следует учесть, что защита от вспучивания должна быть комплексной. В противном случае ленточно-свайный фундамент потеряет целостность, разрушится максимум через 3 – 5 лет эксплуатации. Защита включает операции строительства:

    • дренаж – этап котлована
    • фундаментная подушка – перед армированием
    • гидроизоляция – после распалубки
    • теплоизоляция – поверх гидроизоляционного ковра + под отмосткой

    Для гарантированного прочностного запаса изготавливаются одинаковые пояса армирования. Предпочтительнее проволочные скрутки, нежели сварка, полиэтиленовые хомуты. Композитная арматура стоит дороже, имеет запаздывание при возникновении растягивающих усилий, что приводит к раскрытию трещин в монолите. Стальные рифленые стержни предпочтительнее.

    Технология комбинированного фундамента сложнее прочих аналогов. Например, достаточно пропустить любой метод защиты от вспучивания, чтобы ленту порвало замерзшим глинистым грунтом первой же зимой. Специально для индивидуальных застройщиков раскрыты секреты, позволяющие снизить бюджет, сохранив высокий ресурс коттеджа.

    Фундамент в Барнауле: виды, расчет, работы под ключ | Строительная компания

    Выбор фундамента для дома: виды, расчет стоимости

    Фундамент, безусловно, самая важная конструкция дома. От его надежности зависит капитальность здания и его долговечность. В этом разделе мы не будем рассматривать все существующие виды фундаментов, а рассмотрим фундаменты применяемые в малоэтажном строительстве. По типу опирания на грунтовое основание фундаменты делятся на несколько видов: ленточные фундаменты, буронабивные, столбчатые, плитные. Также в ряде случаев может применяться комбинированные типы фундаментов.

    Выбор того или иного фундамента относится к проектным решениям и задача по выбору полностью ложиться на специалистов разрабатывающих инженерное решение будущего дома. Обычно возведение фундаментов составляет 15-20% от стоимости дома.

    Ленточный фундамент:

    Буронабивной фундамент:

    Столбчатый фундамент:

    Плитный фундамент:

    Комбинированный фундамент:

    Применение каждого из них зависит от нескольких факторов:
    1) Вес конструкций будущего дома.
    2) Тип основания (грунта)
    3) Уровень грунтовых вод.
    4) Тип конструкции дома (наличие подвала, погреба, подземного гаража и.т.д).
    Чтобы было более понятно рассмотрим выбор фундамента исходя из веса конструкций дома: для дома из легких конструкций (деревянный, каркасно-щитовой) может быть использован буронабивной фундамент или столбчатый фундамент, а для дома из тяжелых конструкций (кирпичный, крупноблочный, монолитный) должен использоваться ленточный фундамент, плитный, буронабивной фундамент с монолитным ростверком а также их симбиозы.

    Выбор фундамента исходя из типа основания и уровня грунтовых вод: Этот выбор самый сложный и он должен делаться исходя из результатов проведенных геологических изысканий. Но с большой долей вероятности можно сказать что для твердых оснований с низким уровнем грунтовых вод может подойти практически любой вид фундаментов когда как для слабых водонасыщенных грунтов чаще всего могут подойти буронабивные фундаменты, плитные фундаменты или различные комбинированные фундаменты.

    Выбор фундамента исходя из типа конструкции дома: Если в доме имеется подвал необходимо использовать ленточный фундамент, если погреб или подземный гараж то возможно использование комбинированного типа фундаментов.
    Далее мы рассмотрим из чего складывается стоимость фундамента. Стоимость фундамента складывается из объемов работ, стоимости выбранных материалов и стоимости работ по возведению фундаментов.
    Объем работ: определяется проектом т.е вашими предпочтениями. К примеру если вы хотите подвал то это дополнительные затраты в сравнении с безподвальными домами. Если подвал теплый требуется утепление, если высокий уровень грунтовых вод, требуется серьезная гидроизоляция. Все это влечет дополнительные затраты и увеличение объем материала и работ.

    Стоимость материала: Современный рынок предоставляет огромное кол-во материала поэтому к его выбору нужно отнестись очень серьезно. Необходимо понимать что дешево это не значит хорошо. Необходимо обращать внимание на качество, долговечность материала (напрямую зависит от качества), его рабочие свойства.

    Стоимость работ по возведению фундаментов: Складывается из сложности выполняемых работ и особенностей участка строительства, и определяется согласно сметному расчету.

    1.Песчаная подготовка.
    2. Гидроизоляция (горизонтальная).
    3. Бетонная подготовка.
    4. Фундаментная подушка.
    5. Фундаментные блоки.
    6. Кирпичная кладка цоколя.
    7. Армирующий пояс.
    8. Плиты перекрытия.
    9. Анкеровка плит перекрытия.
    10. Гидроизоляция (вертикальная).
    11. Утепление фундамента.
    12. Защитная стенка.
    13. Бетонный пол.
    14. Выравнивающая ц/п стяжка.
    15. Отмостка.
    16. Декоративная отделка цоколя.

    1. Буронабивной фундамент с ленточным монолитным ростверком.
    2. Фундаментные блоки.
    3. Кирпичная кладка цоколя.
    4. Армирующий пояс.
    5. Гидроизоляция (вертикальная).
    6. Гидроизоляция(горизонтальная).
    7. Песчаная подготовка.
    8. Утепление.
    9. Анкеровка плит.
    10. Выравнивающая ц/п стяжка.
    11. Отмостка.
    12. Декоративная отделка цоколя.

    Виды фундаментов при строительстве домов и их особенности

    Для различных видов участка под строительство, типа грунтов, климата территории, сейсмической активности и погодных условий региона, предполагаются различные виды бетонного фундамента для строительства жилого дома. В современном строительстве, при заливке фундамента на проблемных грунтах, используются комбинированные виды фундамента. Например, ленточный фундамент проектировщики могут усилить свайным фундаментом или использовать монолитные стяжки.

    Подобные гибриды используются еще с советских времен, а в наше время, с появлением новейших технологий, применяются еще и гидроизоляционные материалы, повышенной плотности и долговечности.

    Об этом мы и поговорим в данной статье.

    Виды фундаментов для участков с пучинистыми грунтами и их устройство

    Пучинистыми грунтами называют грунты в основе которых преобладают глинистые и пылевидные песочные породы, имеющие в своем составе более 30% пылевидных частиц, не превышающих 0,1 мм в диаметре.

    Подобные грунты имеют свойство вспучиваться при накоплении влаги и дальнейшем замораживании, то есть, увеличиваться в объеме в морозное время года. Это может быть опасно, если бетонный фундамент жилого строения находится выше точки, в которую может проникнуть низкая температура, способная заморозить находящуюся в грунте влагу.

    Принимая во внимание вышеописанное, рекомендуется заблаговременно провести на участке геологические изыскания и определить глубину расположения пучинистого грунта. Для этого руководствуются разделом «строительная климатология» документа СНиП (строительные нормы и правила), из которого берут данные глубины промерзания грунта региона, в котором планируется строительство.

    Устройство ленточных, блочных фундаментов для пучинистых грунтов

    Во избежание замерзания пучинистых грунтов, способное привести к деформации ленточного бетонного фундамента жилого строения, необходимо предварительно, перед заливкой бетона, выбрать пучинистые грунты, и заменить их песочным наполнителем, либо наполнителем из щебня, либо увеличить котлован на глубину замерзания, вплоть до устойчивого слоя грунта.

    Блочный фундамент в пучинистых грунтах применять не рекомендуется вовсе, либо комбинировать с ленточным фундаментом, устанавливая блоки непосредственно в монолитную ленту.

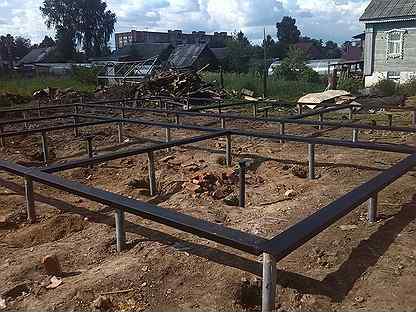

    Устройство свайных фундаментов для пучинистых грунтов

    Свайный бетонный фундамент для жилого строения является наиболее экономическим вариантом, имея при этом огромный запас прочности. Данный вид фундамента используется чаще всего на площадях, имеющих уклон. Наиболее популярными в строительстве жилого строения являются расширяющиеся к основанию монолитные сваи, диаметром от 250 до 500 мм.

    Сверху на установленные сваи чаще всего укладывают горизонтально монолитный бетонный блок (ростверк), который равномерно распределяет нагрузку от стен и перекрытий. Толщина ростверка зависит от предполагаемых нагрузок.

    Виды фундаментов для участков с высокими грунтовыми водами и их устройство

    При производстве бетонного фундамента жилого строения необходимо учитывать уровень грунтовых вод. В зависимости от времени года, он, разумеется, может меняться.

    Определяют его по максимальным сезонным показателям, то есть либо дождливой осенью, либо ранней весной, при таянии снега. Делается это специальным оборудованием, а при наличии на участке колодца — по уровню воды в нем.

    Предполагая подвал, рассмотрите вопрос создания дренажной системы отвода грунтовых вод и гидроизоляцией бетонного фундамента.

    Устройство глубокого заложения фундаментов при грунтовых водах

    Подобные виды бетонного фундамента для жилых строений применяются исключительно при наличии на участке грунтовых вод, и только при необходимости строительства подвала или цокольного, минус первого, этажа.

    В отличие от простого фундамента, заглубленный фундамент требует дополнительного дренажа и гидроизоляции по всему периметру конструкции котлована.

    Рулонная гидроизоляция прокладывается от самого основания фундамента, заворачивается под дренажную трубу, и размещается по всему периметру фундамента.

    После этого, щебень засыпается в дренажную траншею, между грунтом и фундаментом. Последнее время дополнительно используют геотекстиль, не дающий смешаться грунту с щебнем, а так же фильтрующим воду.

    Устройство мелкозаглубленных фундаментов при грунтовых водах

    При укладке бетонного фундамента любого типа, как блочного, так и ленточного, при насыщенности в почве грунтовых вод, необходимо соблюдать основное правило: фундамент укладывается выше уровня грунтовых вод.

    Однако, данный способ укладки подходит только для строений из легкого материала, такого как пеноблоки, ракушечник и подобного. При строительстве жилого дома фундамент необходимо укладывать на подсыпку с дренажной системой, учитывая возможность повышения уровня грунтовых вод.

    На рисунке указано, что подсыпка отделена разделительным слоем, например, геотекстилем, и с фронтальной стороны фундамента выполнена на всю высоту фундамента. Это необходимо во избежание смешивания грунта с подсыпкой.

    Устройство незаглубленных фундаментов при грунтовых водах

    Незаглубленные бетонные фундаменты производят непосредственно на поверхности, поэтому глубина расположения такого фундамента значения не имеет.

    Можно применять ленточный или плавающий фундамент, то есть бетонные плиты, армированные как монолитное перекрытие не менее 200 миллиметров толщиной. Удобство такого фундамента не только в простоте установки, но и последующем его использовании при укладке напольного покрытия, используя как бетонный пол.

    Однако перед установкой незагубленных бетонных фундаментов необходимо подготовить грунтовую поверхность: использовать песочную или гравийную подсыпку не менее 500 миллиметров глубиной с обязательной утрамбовкой в несколько слоев (150-200 мм)

    Виды фундаментов для слабых грунтов и их устройство

    Особо сложными участками строительства при производстве бетонного фундамента жилого строения являются поверхности, склонные к оползням и находящиеся на склонах.

    Особенно опасны в таких случаях так называемые слабые грунты: сухой, маловлажный и влажный пески, а так же суглинки.

    Во-первых, сама конструкция бетонного фундамента, расположенного на склоне, может спровоцировать оползень, а во-вторых, грунты из вышеперечисленных материалов способны накапливать влагу и разжижаться, что приводит к углублению, утапливанию фундамента.

    Так же опасны сейсмически активные территории, которые в сочетании со слабыми грунтами могут привести к катастрофическим последствиям.

    Устройство фундаментов в оползнеопасных зонах

    В особо опасных зонах возможных оползней бетонный фундамент жилого строения необходимо предварительно оборудовать дренажной системой для предотвращения вымывания грунтовых пород из-под основания фундамента при сезонном повышении уровня грунтовых вод.

    Так же рекомендуется укрепить подпорками участки, находящиеся на склонах. На таких участках применяются фундаменты свайного типа, углубление которых должно доходить до грунта из твердых пород.

    Однако, если участок строительства ровный и находится на значительном расстоянии от склонов, достаточно применять монолитные фундаменты с обязательной глубиной, доходящей до твердых пород грунта.

    Устройство фундаментов при грунтах с низкой несущей способностью

    При производстве бетонного фундамента жилого строения на грунтах с пониженной несущей способностью применяются специальные виды свай, имеющие винтовой профиль, либо карманные углубления. При установке сваи производится заливка уплотняющей смеси, например, цемента или битума. То есть происходит связка сваи и смеси по всей глубине грунта с пониженной несущей способностью.

    Так можно достичь укрепления подвижных грунтов вокруг сваи. Уплотняющую смесь выбирают по химическому составу в зависимости от вида проблемного грунта.

    Устройство фундаментов в сейсмоактивных зонах

    В зонах повышенной сейсмоактивнсти, производство бетонных фундаментов, при наличии устойчивых грунтов, может обойтись и без дополнительного укрепления, однако ленточные фундаменты, во избежание подземных толчков, стоит все же укрепить армированием, а так же использовать высокопрочные марки бетона.

    Свайные виды бетонных фундаментов стоит закладывать на разные глубины. Как показано на рисунке, разные группы свай рекомендуется устанавливать с разными узлами сопряжения, причем одна группа совсем не сопрягается с ростверком и имеет зазор в 1/2 допустимую осадку фундамента жилого строения.

    Монолитный, сборный и комбинированный ленточный фундамент

    | на главную | доп. материалы | ремонтно-строительная документация |

    Организационные, контрольно-распорядительные и инженерно-технические услуги
    в сфере жилой, коммерческой и иной недвижимости. Московский регион. Официально.

    Ленточные фундаменты наиболее популярны из всех существующих типов применяемых при строительстве домов, гаражей, бань, хозяйственных или надворных построек. При всей кажущейся простоте, устройство ленточного фундамента — далеко не простая задача, и нередко из-за ошибок, допущенных на этапе его возведения, в дальнейшем возникают серьезные проблемы. На этой странице мы рассмотрим, как правильно выполнить устройство фундамента, что и в какой последовательности нужно делать, а чего допускать ни в коем случае нельзя.

    Ленточные фундаменты разделяют на два основных типа: сборные и монолитные. Устройство монолитного фундамента более технологично и в последнее время получает все большее распространение, однако требует более высокой культуры строительства и разнообразия навыков (плотник-бетонщик, арматурщик). Сборные фундаменты несколько проще и допускают больше «вольностей» при их устройстве. Они могут выполняться как из крупных блоков (для чего необходима грузоподъемная техника), так и из мелких. Для их устройства применяют как искусственные камни, так и материал естественного происхождения, главным требованием к которому является прочность и слабая чувствительность к воздействию влаги. Ленточные фундаменты состоят из двух основных частей — фундаментной подушки и стен. Нередко для небольших зданий и сооружений, а так же на прочных грунтах (к примеру на скальных) подушку, представляющую собой уширение низа фундамента, не делают.

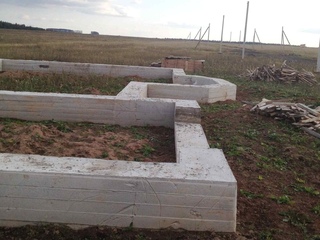

    Монолитный ленточный фундамент. Начнем с монолитных фундаментов, как более сложных в изготовлении, а еще потому, что даже при устройстве фундаментов сборных в них присутствуют монолитные участки, монолитные пояса и отлитые перемычки. Кроме того, они подкупают высокими эксплуатационными характеристиками и технологичностью. Если требования несущей способности делают необходимой подушку, ленточный фундамент начинают с ее устройства, затем на готовой подушке размещают стену фундамента. При качественно выполненных земляных работах, устраивая подушку, можно обойтись без опалубки, заливая бетон на всю ширину траншеи. Такой же вариант можно использовать, если фундамент одинаковой ширины, т.е. без подушки. В этом случае опалубка устанавливается для устройства цоколя и часто для ее устройства достаточно доски шириной 15-20 см. Следует, однако, заранее понимать, что подобное упрощение работы делает невозможным или крайне затруднительным (после бетонных придется выполнять дополнительные земляные работы) устройство вертикальной гидроизоляции стены фундамента.

    Для того чтобы обойтись без опалубки важно, чтобы земляные стены были высокого качества. Но для надежности постройки важнее качественно подготовленное грунтовое основание, т.е. дно траншеи. И вот тут строители, особенно не достаточно опытные, допускают ошибки. Первым делом дно траншеи выравнивается, или, как говорят строители, выполняется его планировка. При этом перепад земляного полотна по высоте не должен превышать полутора-двух сантиметров от горизонтальной плоскости. Цель планировки, помимо создания горизонтали, убрать разрыхленный грунт — pppa.ru. Особенно важно это при рытье траншеи экскаватором. После того как дно траншеи подготовлено, выполняется уплотнение его щебнем. Делается это следующим образом: насыпают слой щебня, толщина которого не должна превышать полтора-два размера камней самой крупной фракции. Например, для щебня фракции 5-20 (минимальный размер частиц 5 мм, максимальный — 20 мм) толщина слоя должна быть в пределах 40 мм. Трамбовкой щебень вбивают (втрамбовывают) для создания плотного слоя, препятствующего засорению укладываемой бетонной смеси частичками грунта.

    Наиболее распространенные и серьезные ошибки при устройстве грунтового основания:

    Замоченное основание. Несколько дней льют дожди, затем выглядывает солнышко, и, торопясь, пока стоят погожие деньки, строители укладывают бетон. А сильно насыщенный водой грунт впоследствии может преподнести неприятный сюрприз — просесть, либо наоборот, промерзнув — вспучиться.

    Промороженное основание. Случается при устройстве фундаментов ранней весной, поздней осенью или зимой (что, разумеется, нежелательно, но иногда приходится делать). Внезапные заморозки — и основание может промерзнуть на определенную глубину (проблемы может вызвать промерзание уже на 10 см). Следствием может быть усадка грунта после оттаивания, либо значительное снижение прочности бетона контактирующего с мерзлым грунтом, что в свою очередь может вызвать его промерзание.

    Неправильное устройство выравнивающей подушки. Иногда для того чтобы выровнять значительные перепады плохо вырытой траншеи, приходится выполнять подсыпку песком или щебнем. При этом если толщина подушки превышает 10 см, она требует качественного уплотнения, выполняемого трамбовкой, укаткой, проливом водой и т.п., иначе впоследствии неизбежна усадка. Недопустимо выполнение подсыпки обычным грунтом, даже с утрамбовкой.

    * Примечание. Вы, может быть, пребываете в недоумении, ведь очевидно, что просадка фундамента во всех описываемых случаях измеряется миллиметрами! Неужели жалкий миллиметр стоит таких ухищрений и предосторожностей? Увы, да. Все дело в законах геометрии и принципах действия рычага, открытых еще древними греками. Просадка подушки на 5 мм вызывает смещение верха конструкции превышающее 500-100 мм. В реальности следствием такой ситуации будет появление трещин, и даже разрушение конструкций.

    Земляное основание готово. Теперь укладываем арматурную сетку, поскольку устройство монолитного ленточного фундамента обычно требует армирования. Как работает и какие функции выполняет арматура в бетонных конструкциях, разговор отдельный и непростой. Для нас достаточно знать, что сетка должна располагаться в нижней части подушки, при этом рабочая арматура, т.е. арматура большего диаметра, кладется поперек! А арматура монтажная, главная функция которой обеспечить заданное расположение рабочих стержней — вдоль. Для коттеджа этажностью не более трех при грунтах средней несущей способности (суглинки и супеси) более чем достаточно использовать арматуру А-II или А-III диаметром 10-12 мм, укладываемую с шагом 20 см. В качестве монтажной (соединительной) арматуры используют проволоку ВР-5 диаметром 5 мм или шести миллиметровую «катанку», арматуру марки А-I. В подушку шириной 800 мм кладутся три-четыре стержня монтажной арматуры. Защитный слой бетона, закрывающий арматуру, выдерживается толщиной не менее 30 мм.

    Для того чтобы создать защитный слой — сетка кладется на подкладки. В качестве таковых вполне подойдут куски гравия или обломки керамического кирпича. Уложив арматуру, заливаем бетон. Не стоит применять бетон высокой прочности, для малоэтажных коттеджей бетон В20 (приблизительно соответствует М 250) более чем достаточен. Заливать бетон можно отдельными участками так, чтобы законченный участок по геометрическим характеристикам соответствовал готовой конструкции. Укладка бетона послойно не допускается. Если все же на каком-то участке бетона не хватило для выдерживания нужной высоты, бетонирование необходимо продолжить не позднее чем через 12-15 часов.

    Купить арматуру лучше на специализированной базе, торгующей металлом, дешевле, качество выше и порежут как нужно. При этом арматурные стержни должны быть ровными. Допускается налет ржавчины, но именно налет, а не глубокая коррозия. Проволока Вр и катанка продаются в бухтах.

    После того как бетон подушки «схватился» и по нему можно ходить (как правило, уже на следующий день), производят установку опалубки для устройства стен ленточного фундамента. Толщину стены обычно принимают исходя из удобства кладки стены здания, которая должна на этот фундамент опираться. К примеру для кирпичной стены «в два кирпича» (510 мм) ширину фундамента принимают 450-500 мм.

    * Примечание. Несложно подсчитать, что метр фундаментной стены шириной всего в 10 см, выполненной из бетона марки 250, выдерживает нагрузку на сжатие в 250 тонн, соответственно погонный метр фундамента полуметровой ширины выдержит 1250 тонн. Это более чем достаточно для здания в 12 этажей. Однако разместить на тонком фундаменте стену впятеро шире крайне затруднительно. Фундамент придется делать с уширением верхнего обреза, сложной формы, гораздо более трудоемким в работе. Придется рассчитывать и компенсировать армированием дополнительные усилия от возможных несимметричных нагрузок, а так же многое другое. Короче говоря, проще сделать стену фундамента толще.

    На слабых и пучинистых грунтах предусматривают вертикальное армирование стен фундаментов пространственными арматурными каркасами. При этом кажущееся очевидным продольное расположение рабочей арматуры является ошибочным. Рабочие стержни должны располагаться вертикально. Для уже упоминаемых выше индивидуальных домов этажностью до 3-х достаточно использование арматуры А-II или А-III диаметром 10 мм с шагом 40-50 см. Для продольной арматуры хватит А-I толщиной 6 мм.

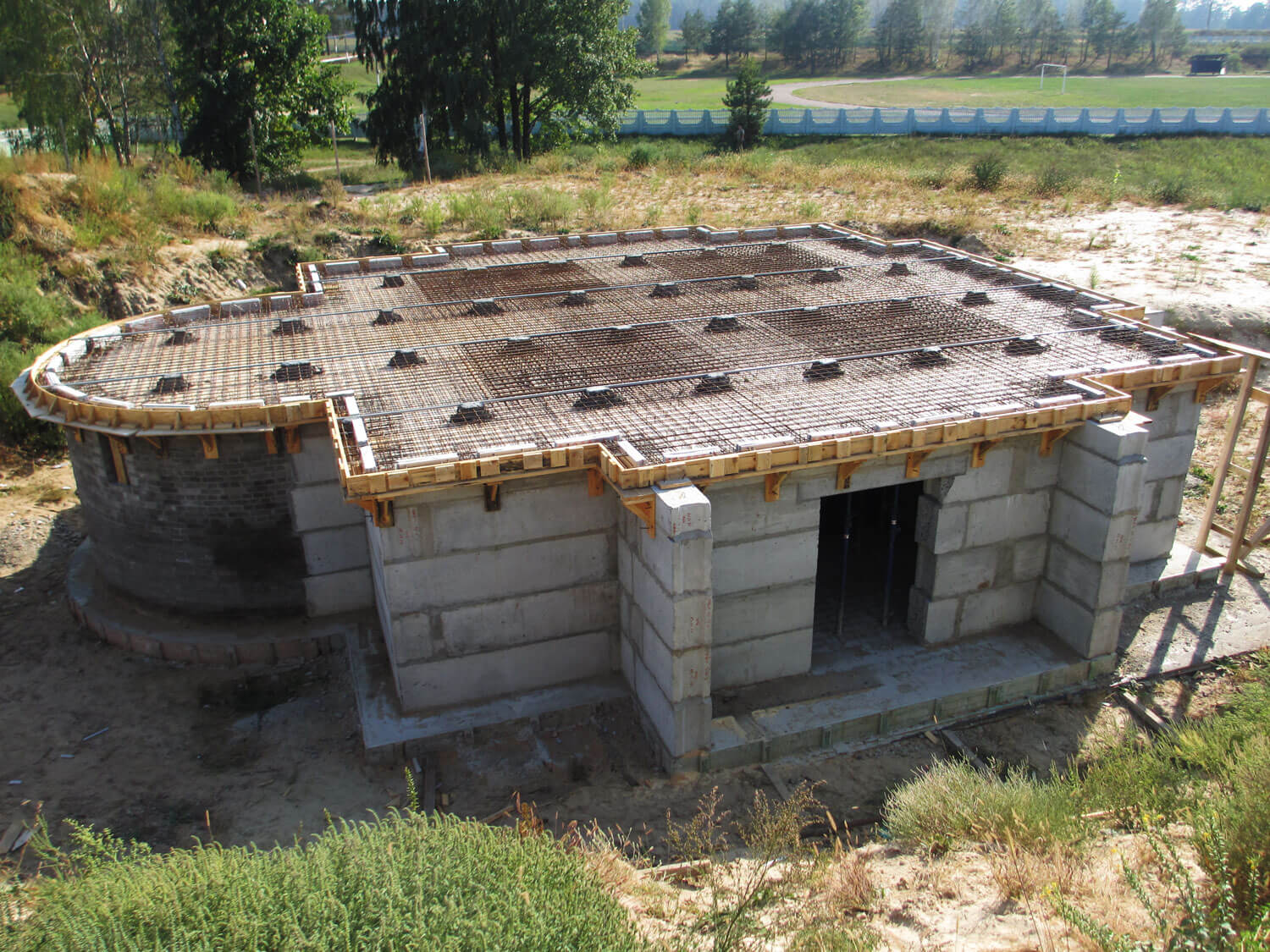

    Сборный и комбинированный ленточный фундамент. Теперь поговорим о сборных и комбинированных фундаментах. Как уже говорилось, для их устройства могут применяться самые различные материалы. При устройстве (монтаже) фундамента из крупных блоков, основание подготавливают точно так же, как и для монолитных, с одним отличием: уплотнение грунта не делают, а устраивают песчаную подушку толщиной не более 100 мм. Вместо песка можно использовать отходы щебеночного производства, так называемый отсев или мелкий щебень фракции 5-10 мм, смотря, что дешевле купить в вашем регионе. Для стен, применяют фундаментные блоки, маркируемые по ГОСТу аббревиатурой «ФБС» с цифрами. Цифры обозначают по порядку: длину блока, его ширину и высоту в дециметрах. Так, марка ФБС 24-4-6 расшифровывается как «фундаментный блок стеновой» длина 2,4 м, ширина 0,4 м и высотой 0,6 м. При необходимости устройства расширенного основания используют железобетонные подушки, которые в свою очередь имеют обозначение «ФЛ» и цифровые данные. Пример, сочетание ФЛ 8-12-3 говорит о том, что это «фундамент ленточный», длиной 0,8 мм, шириной 1,2 м и толщиной 0,3 м.

    Нижний ряд подушек или блоков (при отсутствии необходимости в уширенном основании) монтируется непосредственно на песчаную подушку, под следующие ряды наносят слой цементного раствора. Задача растворной прослойки — заполнение неровностей бетонных блоков, а не их скрепление, поэтому при устройстве фундаментов из крупных блоков достаточно использовать раствор М50. Цементный раствор вообще был бы не нужен, если бы фундаментные блоки изготавливались без каких-либо огрехов — pppa.ru. Известны как древние, так и более новые постройки с фундаментами из блоков. Так, огромные камни, составляющие фундаменты замков Шотландии, подтесывались для плотного прилегания настолько хорошо, что между ними невозможно всунуть бритвенное лезвие.

    Монтажные петли блоков перед монтажом следующего ряда, сгибают кувалдой, или срезают («болгаркой» либо газовым резаком). Торцевые стыки между фундаментными блоками заполняют бетоном из щебня мелкой фракции, а чаще просто цементным раствором.

    Кладка фундаментов из мелких блоков аналогична кладке обычных стен. Тут уже марка раствора имеет значение, поскольку швы воспринимают нагрузку наряду с кладочными камнями. При устройстве фундаментов из кирпича, кладочных бетонных камней, пиленых блоков из естественного камня, «рваного» камня, применяют раствор не ниже М100.

    И несколько слов о комбинированных схемах. Тут возможны различные сочетания, например, часто опорные подушки выполняют монолитными, поскольку далеко не везде железобетонные подушки можно купить, а везти накладно. Устройство стен подвалов по монолитным подушкам выполняют из блоков, крупных или мелких.

    Распространен вариант, когда для повышения надежности фундаментов поверх последнего ряда блоков выполняют так называемый монолитный пояс (особенно на подрабатываемых территориях, где это обязательно). Он в обязательном порядке должен охватывать весь периметр постройки, разрывы не допускаются (потому и пояс). Армирование пояса выполняют пространственным каркасом, при этом рабочая арматура располагается вдоль. Обычно достаточно А-II или А-III диаметром 10-12 мм, три — четыре стержня вверху и столько же внизу. Стержни соединяем хомутами из катанки. При необходимости изгибов пояса по высоте они усиливаются дополнительными наклонными стержнями. Так же усиливаются и горизонтальные углы. Защитный слой бетона поверх арматуры пояса — минимум 30 мм.

    Мы рассмотрели основные моменты, которые необходимо знать, выполняя устройство ленточного фундамента. Не лишним будет добавить еще, что соединение арматурных стержней выполняют электросваркой, но лучше, особенно, там, где существуют ограничения с электроэнергией, с помощью проволочных скруток из мягкой железной проволоки диаметром 1,0-1,5 мм. При вязаных соединениях не происходит перекаливание арматуры и армирование получается более надежным. Проволоку скруток затягивают с помощью специальных крючков либо обычных клещей.


    Проект комбинированного фундамента с примером и типами комбинированного фундамента

    🕑 Время прочтения: 1 минута

    Комбинированные фундаменты сооружают для двух и более колонн, когда они находятся близко друг к другу и их фундаменты перекрывают друг друга. Обсуждается проектирование комбинированных фундаментов на примере. Функцией фундамента или фундамента является передача нагрузки от конструкции на нижележащий грунт. Выбор подходящего типа фундамента зависит от глубины залегания несущих слоев, состояния грунта и типа надстройки.

    Комбинированные фундаменты Всякий раз, когда две или более колонны по прямой линии размещаются на одном раскладном основании, это называется комбинированным основанием. Изолированные фундаменты для каждой колонны, как правило, являются экономичными. Комбинированные фундаменты предусматриваются только в случае крайней необходимости, т.к.
    1. Когда две колонны расположены близко друг к другу, что приводит к перекрытию соседних изолированных фундаментов
    2. Там, где несущая способность грунта низкая, что приводит к перекрытию соседних изолированных фундаментов
    3. Близость линии застройки или существующего здания или канализационного коллектора, примыкающая к колонне здания.

    Типы комбинированных оснований
    • Фундамент комбинированный может быть прямоугольным, трапециевидным или тавровым в плане.
    • Геометрические пропорции и форма зафиксированы таким образом, что центроид области фундамента совпадает с равнодействующей нагрузок на колонну. Это приводит к равномерному давлению ниже всей площади фундамента.
    • Трапециевидный фундамент предусмотрен, когда нагрузка на одну колонну намного больше, чем на другую. В результате оба выступа фундамента за грани колонн будут ограничены.
    • Прямоугольное основание предусмотрено, когда один из выступов основания ограничен или ширина основания ограничена.

    Фундамент комбинированный прямоугольный
    • В продольном направлении фундамент действует как нагруженная вверх балка, проходящая между колоннами и выступающая за их пределы. С помощью статики строятся диаграммы поперечной силы и изгибающего момента в продольном направлении. Момент проверяется на гранях колонны. Сила сдвига является критической на расстоянии «d» от граней колонн или в точке обратного изгиба.Двусторонний сдвиг проверяется под более тяжелой колонной.
    • Фундамент также подвергается поперечному изгибу, и этот изгиб распространяется на поперечную полосу рядом с колонной.

    Этапы проектирования комбинированного основания
    • Найдите точку приложения нагрузки колонны на фундамент.
    • Рассчитать фундамент таким образом, чтобы равнодействующая нагрузок проходила через центр фундамента.
    • Рассчитайте площадь фундамента таким образом, чтобы не превышалось допустимое давление грунта.
    • Рассчитайте поперечные силы и изгибающие моменты в выступающих точках и, следовательно, начертите SFD и BMD.
    • Фиксация глубины фундамента от максимального изгибающего момента.
    • Рассчитайте поперечный изгибающий момент и спроектируйте поперечное сечение с учетом глубины и армирования. Проверьте крепление и сдвиг.
    • Проверить фундамент на продольный сдвиг и, следовательно, спроектировать продольную сталь
    • Рассчитайте арматуру на продольный момент и разместите ее в соответствующих местах.
    • Проверить длину развертки для продольной стали
    • Сворачивание продольных балок для экономии
    • Нарисуйте и детализируйте арматуру
    • Подготовить график гибки стержней

    Детализация комбинированного фундамента Детализация стали (как продольной, так и поперечной) в комбинированном фундаменте аналогична детализации обычной балки-СП-34. Требования к детализации балок и плит должны соблюдаться соответствующим образом — SP-34 См. полный проект с примером Подробнее: Что такое пробивные ножницы? Пробивной сдвиг в плитах и ​​фундаментах Пример проектирования изолированного фундамента и лист Excel

    Комбинированный фундамент — определение и типы

    Что такое комбинированный фундамент?

    Если на отдельном фундаменте должны разместиться две или, в исключительных случаях, более двух колонн, это называется комбинированным фундаментом . или

    Когда две или три колонны расположены очень близко друг к другу, мы предоставляем для них единую подконструкцию, а основание называется комбинированным основанием .

    Комбинированные фундаменты также обычно изготавливаются из железобетона. Комбинированный фундамент может быть прямоугольным или трапециевидным в плане.

    Цель состоит в том, чтобы добиться равномерного распределения давления под фундаментом. Для этого ЦТ площади основания должен совпадать с ЦТ. комбинированных нагрузок двухколонных.

    Когда используется комбинированный фундамент?

    Комбинированный фундамент используется в следующих условиях:

    1. Когда две колонны расположены достаточно близко друг к другу, так что их основание перекрывается.
    2. При низкой несущей способности грунта требуется большая площадь под индивидуальный фундамент.
    3. Когда колонна находится близко к границе участка, чтобы фундамент не мог быть раздвинут в этом направлении и центр тяжести колонны не совпадал с центром тяжести фундамента.

    См. также Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

    Типы комбинированного основания
    1. Прямоугольный комбинированный фундамент
    2. Трапециевидный комбинированный фундамент
    3. Ленточный фундамент
    4. Сплошной фундамент

     Прямоугольный комбинированный фундамент

    Этот фундамент используется, когда две колонны несут одинаковую нагрузку.

    Комбинированный трапециевидный фундамент

    Комбинированный фундамент для двух колонн становится необходимым, когда сильно нагруженная колонна находится рядом с границей участка или когда есть ограничения на общую длину фундамента.или когда одна колонна несет большую нагрузку по сравнению с другими.

    Ленточное основание

    Этот фундамент полезен, когда внешняя колонна находится очень близко к границе участка. Ленточный фундамент представляет собой комбинацию ленточных фундаментов двух колонн, соединенных ленточной балкой.

    Балка, соединяющая два широких фундамента, не передает никакой нагрузки на грунт. функция ленточной балки по передаче нагрузки от сильно нагруженной колонны на внутреннюю колонну.

    Основание плота

    Сплошной фундамент — это тип комбинированного фундамента, который покрывает всю площадь под конструкцией и поддерживает все стены и колонны.

    Спасибо, что прочитали эту статью. Пожалуйста, не забудьте поделиться им.

    Также прочитайте

    Типы фундаментов и оснований и Их использование

    Ростверковый фундамент – виды, преимущества и недостатки

    Фундамент кессона или колодца – типы и компоненты

    Что такое свайный фундамент? Типы свайного фундамента

    Комбинированный фундамент | Что такое комбинированный фундамент | Преимущества и недостатки комбинированного фундамента | Применение комбинированного фундамента | Типы комбинированного фундамента

    Комбинированный фундамент:

    Если две и более колонны опираются в ряд и обеспечены их общим фундаментом, то такой фундамент называется комбинированным.

    Если на отдельном фундаменте должны разместиться две или, в исключительных случаях, более двух колонн, это называется комбинированным фундаментом.

    Обычно сборный фундамент изготавливают также из железобетона. В комбинированном основании основание предполагается жестким и опирающимся на однородный грунт.

    При низкой несущей способности грунта и когда под одиночные фундаменты требуется большая площадь, то устраивают сборные фундаменты.

    Комбинированный фундамент должен быть прямоугольным комбинированным, трапециевидным комбинированным, ленточным комбинированным и плотным комбинированным.

    В этом комбинированном фундаменте максимальный изгибающий момент принимается за расчетное значение для железобетонного фундамента.

    Проверка длины развертки продольной стали. Продольные стержни сворачивают экономику. Для получения равномерного распределения давления под фундаментом широко применяют комбинированный фундамент.

    Также прочтите: Монолитное определение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента | Монолитная плита

    Что такое комбинированный фундамент?

    Когда две или более колонн расположены рядом друг с другом, то для всех колонн предусмотрена общая основа, известная как комбинированная основа.

    Если на отдельном фундаменте должны разместиться две или, в исключительных случаях, более двух колонн, это называется комбинированным фундаментом.

    Если две и более колонны опираются в ряд и обеспечены их общим фундаментом, то такой фундамент называется комбинированным.

    Для получения равномерного распределения давления под фундаментом широко применяется комбинированный фундамент. Как правило, сборный фундамент изготавливают также из железобетона.

    Если две или более колонны лежат на одной прямой и переносятся на одном раскладном основании, то такое основание называется комбинированным.Изолированные фундаменты для каждой колонны, как правило, экономичны.

    Комбинированный фундамент предназначен для равномерного распределения нагрузки на надстройку и грунт. Выбор идеального типа фундамента зависит от глубины, на которой залегают несущие слои, состояния грунта и типа надстройки.

    Также прочтите: что такое тональная основа | Провал Pad Foundation | Деталь подушки фундамента | Типы фундаментных подушек | Расчет блочного фундамента зависит от нескольких факторов

    Преимущество комбинированного основания:

    Преимущество комбинированного фундамента заключается в следующем.

    1. Преимущество комбинированного заключается в том, что если на небольшой площади требуется возведение двух и более колонн, то можно использовать комбинированный фундамент.
    2. Еще одним преимуществом комбинированного фундамента является то, что там, где несущая способность грунта низкая, мы сконструировали комбинированный фундамент.
    3. Если мощность грунта на строительной площадке неравномерна для равномерного распределения нагрузки на подпочвенный слой, мы сконструировали комбинированный фундамент. Это еще одно преимущество комбинированного фундамента.
    4. Общее преимущество комбинированного фундамента заключается в том, что когда колонна закрывает линию собственности, а фундамент не выходит за пределы границы участка, тогда комбинированный фундамент помогает построить колонну.
    5. Для получения равномерного распределения давления под фундаментом широко применяется комбинированный фундамент.
    6. И помочь сохранить центр тяжести колонны.
    7. Этот тип комбинированного фундамента более выгоден, чем другой фундамент.
    8. Комбинированное основание предназначено для равномерного распределения нагрузки на надстройку и грунт. Это еще одно преимущество комбинированного фундамента.
    9. Поскольку для двух или более колонн используется общая основа.Таким образом, стоимость строительства конструкции снижается.
    10. Комбинированный фундамент можно использовать в сложных строительных стенах.

    Также прочтите: Разница между основанием и фундаментом | Что такое фундамент и фундамент

    Недостаток комбинированного основания:

    Недостаток комбинированного фундамента заключается в следующем.

    1. Общим недостатком комбинированного фундамента является то, что иногда поднимается уровень грунтовых вод.
    2. Что приводит к потере контакта грунта с фундаментом.
    3. Если толщина фундаментной плиты большая, проблема может возникнуть из-за разницы температур.
    4. Площадь основания уменьшена, поскольку для многих колонн используется общее основание.
    5. В комбинированном фундаменте сложно сохранить центр тяжести колонн.
    6. Общий недостаток комбинированного фундамента в том, что его размеры должны варьироваться в зависимости от места. Иногда его нужно делать прямоугольным, а иногда трапециевидным.

    Также прочтите: что такое Raft Foundation | Типы фундамента | Деталь основания плота

    Применение комбинированного фундамента:

    Приложение комбинированного фундамента выглядит следующим образом.

    1. В нашей строительной сфере комбинированные фундаменты нашли множество практических применений.
    2. Комбинированный фундамент считается, когда колонна закрывает линию собственности, а фундамент не выходит за пределы границы участка, тогда комбинированный фундамент помогает построить колонну.
    3. Размеры одной стороны фундамента определяются с меньшим значением, чтобы можно было комбинировать фундаменты колонн.
    4. Если несущая способность грунта низкая, а площадь требуется больше под индивидуальный фундамент.
    5. При совмещенном фундаменте, если требуется возведение двух и более колонн на небольшой площади, можно использовать совмещенный фундамент.
    6. Комбинированный фундамент необходим для пересечения периметра или балки уклона.
    7. Этот тип фундамента применяется при непосредственной близости строящейся линии или существующего здания или канализации, примыкающей к колонне здания.
    8. Комбинированный фундамент применяется, когда требуется равномерное распределение нагрузки от конструкции к основанию.
    9. Он применяется к поперечной силе и изгибающему моменту, рассчитанным в выступающей точке, а затем рисует SFD и BMD.
    10. Применяется для создания более экономичной конструкции. Поскольку для двух или более колонн используется общий фундамент. Таким образом, стоимость строительства конструкции снижается.

    Также прочтите: Ступенчатый фундамент | Фундамент дома на склоне | Как построить фундамент на склоне

    Типы комбинированного основания:

    Существует четыре типа комбинированного фундамента:

    • Фундамент комбинированный прямоугольный.
    • Трапециевидный комбинированный фундамент.
    • Ременная комбинированная опора.
    • Сплошной комбинированный фундамент.

    №1. Фундамент комбинированный прямоугольный-

    В настоящее время в строительстве чаще всего используется прямоугольный комбинированный фундамент. Комбинированный фундамент обычно имеет прямоугольную форму, поэтому его называют прямоугольным комбинированным фундаментом.

    Этот тип комбинированного фундамента обычно поддерживает две или более колонны.Комбинированные фундаменты используются, когда необходимо равномерное распределение нагрузки на грунт.

    №2. Комбинированный трапециевидный фундамент

    Этот тип комбинированного основания используется, когда нам необходимо передать неравную нагрузку от надстройки к основанию. Трапециевидный комбинированный фундамент считается, когда колонна закрывает линию собственности, а фундамент не распространяется перед линией собственности, тогда комбинированный фундамент помогает построить колонну.

    Невозможно сделать ровный прямоугольный фундамент, потому что идет неравномерная нагрузка от конструкции.Этот тип фундамента не имеет какой-либо определенной формы и размера.

    №3. Хомут Комбинированный Фундамент

    Если внешняя колонна находится очень близко к границе участка, используется ленточный фундамент. Две колонны, соединенные ленточной балкой, и ленточный фундамент представляет собой комбинацию распорного фундамента.

    Соединительная балка между двумя фундаментами не передает никакой нагрузки. Ленточное основание используется для передачи нагрузки от сильно нагруженной колонны на внутреннюю колонну.

    №4. Комбинированное основание плота

    Если грунтовые условия под фундаментом не обладают достаточной прочностью, чтобы выдержать нагрузку надстройки, то предусматривается стропильное основание.

    Обеспечивает идеальное сцепление со структурой почвы и предотвращает тенденцию опрокидывания здания. Предусматривается при выходе на большое количество этажей.

    Сплошной фундамент предотвращает внезапную осадку конструкции. Существует два типа стропильного фундамента — один квадратной формы, а другой прямоугольной формы.

    Квадратный мат предназначен для обеспечения устойчивости здания. Когда колонна находится слишком близко к зданию или сооружению, где требуется сплоченное основание.

    Когда две колонны расположены так близко друг к другу или перекрывают друг друга, где необходимо обеспечить стропильное основание. Сплошной фундамент строится там, где ленточного или распорного фундамента недостаточно, чтобы выдержать нагрузку, исходящую от надстройки.

    Для равномерного распределения нагрузки от надстройки на грунт сооружается ростверк.

    Также прочтите: Формула трапециевидного фундамента с расчетом (формула изолированного фундамента)

    Когда используется комбинированный фундамент?

    Комбинированное основание используется, когда колонна закрывает линию собственности, а основание не распространяется на переднюю часть границы, тогда комбинированное основание помогает построить колонну.

    Комбинированный фундамент используется, когда размеры одной стороны фундамента определяются как более низкое значение, чтобы можно было комбинировать фундаменты колонн.

    Комбинированный фундамент используется, когда требуется равномерное распределение нагрузки от конструкции к основанию. Он используется для создания более экономичной конструкции, поскольку для двух или более колонн используется общая основа. Таким образом, стоимость строительства конструкции снижается.

    Он используется для поперечной силы и изгибающего момента, рассчитанных в выступающей точке, а затем рисует SFD И BMD. Если несущая способность грунта низкая, а требуемая площадь под одиночный фундамент больше, то применяют комбинированный фундамент.

    Также прочтите: что такое консольный | Что такое консольная опора » вики полезно Проект консольного фундамента

    Комбинированная конструкция фундамента

    1. Когда две или более колонн поддерживаются в ряд и общий фундамент называется комбинированным фундаментом.
    2. Точка приложения определяет нагрузки на колонну. Таким, чтобы допустимое давление грунта не превышало при расчете площади фундамента.
    3. Фундамент, пропорциональный результирующей нагрузке, проходящей через центр фундамента.
    4. Сила сдвига и изгибающий момент рассчитываются в выступающей точке, а затем рисуются SFD и BMD.
    5. Для расчета продольной стали проверьте продольный сдвиг.
    6. Проверка длины развертки для продольной стали. Продольные стержни сворачивают экономику.
    7. Когда начертите и детализируйте арматуру и подготовьте график изгиба стержней.
    8. Для продольного перемещения арматура размещается в соответствующих позициях.
    9. В комбинированном основании основание предполагается жестким и опирающимся на однородный грунт.
    10. В этом комбинированном фундаменте максимальный изгибающий момент принимается за расчетное значение для железобетонного фундамента.

    Также прочтите:  Что такое покрытие в бетоне | Прозрачное покрытие в балках, плите, колонне, фундаменте


    Краткое примечание

    Комбинированный фундамент

    Когда отдельный фундамент  должен вместить две или, в исключительных случаях, более двух колонн, называется комбинированным фундаментом . или. Когда две или три колонны расположены очень близко друг к другу, мы предоставляем для них единую подконструкцию, а фундамент известен как комбинированный фундамент .

    Что такое комбинированный фундамент?

    Комбинированные фундаменты  сооружаются для двух или более колонн, когда они расположены близко друг к другу и их фундаменты перекрываются. Рассмотрена конструкция комбинированного фундамента на примере. Функция фундамента или фундамента заключается в передаче нагрузки от конструкции на нижележащий грунт.

    Также прочтите: Определение балки перемычки | Свойства балки Spandrel | Преимущества и недостатки балки Spandrel | Использование балки Spandrel | Конструкция балки перемычки

    Преимущество комбинированного основания

    1. Преимущество комбинированного заключается в том, что если на небольшой площади требуется возведение двух и более колонн, то можно использовать комбинированный фундамент.
    2. Еще одним преимуществом комбинированного фундамента является то, что там, где несущая способность грунта низкая, мы сконструировали комбинированный фундамент.

    Недостаток комбинированного фундамента

    1. При использовании комбинированного фундамента арматура иногда поднимается уровень грунтовых вод.
    2. Одним из общих недостатков комбинированного фундамента является то, что размер фундамента различается.

    Применение комбинированного фундамента

    1. Когда две колонны расположены достаточно близко друг к другу, так что их основание  перекрываются.
    2. Когда несущая способность грунта низкая, требуется дополнительная площадь под индивидуальный фундамент .

    Читайте также: Полый блок | Недостатки пустотелых блоков | Преимущества пустотелых блоков | Размер полого бетонного блока | Применение полого блока

    Комбинированная конструкция фундамента

    Проектирование и детализация стали в комбинированных фундаментах. Фундаменты Функцией фундамента или фундамента является передача нагрузки от конструкции на нижележащий грунт.Выбор подходящего типа фундамента зависит от глубины залегания несущих слоев, состояния грунта и типа надстройки.

    Когда используется комбинированный фундамент?

    Комбинированный фундамент используется  в следующих условиях: Когда две колонны расположены достаточно близко друг к другу, так что их фундамент перекрываются. Когда несущая способность грунта низкая, требуется дополнительная площадь под индивидуальный фундамент .

    Типы комбинированных оснований

    1. Прямоугольный комбинированный фундамент.
    2. Комбинированный трапециевидный фундамент.
    3. Ременная опора.
    4. Основание плота.

    Комбинированный фундамент

    Комбинированные фундаменты сооружаются для двух или более колонн, когда они расположены близко друг к другу и их фундаменты перекрываются. Обсуждается конструкция комбинированных фундаментов на примере.Функция фундамента или фундамента заключается в передаче нагрузки от конструкции на нижележащий грунт.

    Определение фундамента Строительство

    Фундамент  – часть фундамента конструкции  для здания, создающая точку крепления между фундаментом и грунтом. Фундаменты состоят из бетонного материала, помещенного в траншею.

    Нравится этот пост? Поделитесь этим с вашими друзьями!

    Предлагаемое чтение –

    [PDF] Геотехническая инженерия II — Скачать PDF бесплатно

    Скачать Геотехническая инженерия II…

    Проектирование фундаментов CE 483

    6. Комбинированный фундамент

    СОДЕРЖАНИЕ – Введение – Проектирование комбинированного фундамента – Ссылки

    CE 483 – Проектирование фундамента – 6. Комбинированные фундаменты

    2

    Введение  Определение  Типы комбинированных фундаментов  Почему мы использовать комбинированную основу?

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    3

    Введение

     Определение

    РАСШИРЕННЫЕ ФУНДАМЕНТЫ

    • Распорные фундаменты, такие как квадратные и прямоугольные фундаменты, являются экономичными для опорных колонн в нормальных условиях.

    • Комбинированный фундамент – это система фундамента, поддерживающая более одной колонны (обычно 2 колонны).

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    4

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    5

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    69000 фундамент имеют несколько видов.

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    7

    Введение

     Типы комбинированных фундаментов • Прямоугольный • • •

    Столбчатый

    Поперечное сечение столба 90 тип 0023 9000.

    Plan View

    CE 483 — Фонд Инжиниринг — 6. Комбинированные основы

    8

    Введение

    8

    Введение

     Типы комбинированных фундаментов • Прямоугольный • Trapezoidal • •

    столбец

    столбец

    вид на просмотр план трапециевидной комбинезон

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    9

    Введение

     Типы комбинированных фундаментов • Прямоугольные • Трапециевидные • Консольные (ленточные) • – Состоят из двух одностоечных фундаментов, соединенных консольной балкой или лентой.– Этот тип используется для соединения эксцентрично нагруженного фундамента колонны с внутренней колонной, чтобы под обоими фундаментами создавалось равномерное давление грунта.

    Колонна

    Колонна

    Поперечное сечение

    Лента

    Фундамент

    Фундамент

    Ленточная балка Вид в плане

    – Лента используется вместо других типов, если расстояние между колоннами большое. большой, так что дополнительная площадь опоры не требуется.10

    Введение

     Типы комбинированных фундаментов • Прямоугольные • Трапециевидные • Консольвер • Твременная колонна колонна

    Plan Plane

    CE 483 — Фонда Инжиниринг — 6. Объединенные основы

    11

    Введение

     Почему мы используем комбинированный фундамент?

    Комбинированный фундамент обычно используется, когда: 1. 2. 3.

    одна колонна расположена на границе участка или рядом с ней. две колонны расположены так близко, что нельзя использовать одиночные фундаменты.

    Граница собственности CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    12

    Расчет комбинированного фундамента  Силы  Типы конструкции  Комбинированный прямоугольный фундамент  Комбинированный трапециевидный фундамент

    CE 483 — Проектирование фундамента — 6. Комбинированные основы

    13

    Дизайн комбинированного фундамента

     сил

    имущественную линию имущественную линию

    растягивающую арматура изгиба

    14

    Дизайн комбинированного фундамента

     Сил

    • Продольно нагруженная вверх балка, проходящая между колоннами и выступающая за ее пределы.• С помощью статики строятся диаграммы поперечной силы и изгибающего момента в продольном направлении. • Фундамент также подвергается поперечному изгибу 15

    Проект комбинированного фундамента

     Типы проекта

    Геотехнический проект включает: — Определение допустимой несущей способности грунта — Определение горизонтальной геометрии комбинированного фундамента, например как ширина, длина и общая площадь A.

    Конструктивный проект будет включать: — Определение толщины фундамента — Армирование бетона (на сдвиг и изгиб)

    16

    Геометрический расчет прямоугольного комбинированного фундамента

    17

    Конструкция комбинированного фундамента  Конструкция прямоугольного комбинированного фундамента • Рассмотрим прямоугольный комбинированный фундамент, изображенный на рисунке.• Допустимая несущая способность qall оценивается из уравнения несущей способности (см. предыдущую главу). • Геотехнический проект этого фундамента потребует определения расчетной площади А и размеров L, B (с сохранением равномерно распределенного давления). • Используются следующие этапы:

    площадь A

    18

    Проект комбинированного фундамента  Проект прямоугольного комбинированного фундамента

    Шаг №5. Затем ширина B рассчитывается из: (5) 19

    Геометрический расчет трапециевидного комбинированного фундамента

    20

    Расчет комбинированного фундамента  Расчет трапециевидного комбинированного фундамента • Рассмотрим трапециевидный комбинированный фундамент, показанный на рисунке. • Будем считать, что допустимая несущая способность qall известна для грунта. • Геотехнический проект этого фундамента потребует определения расчетной площади А и размеров В1, В2 (максимально сохраняя равномерно распределенное давление). • Используются следующие шаги: определяется из:

    Обратите внимание, что A также равно:

    (6) 21

    Расчет комбинированного фундамента  Расчет трапециевидного комбинированного фундамента

    Примечание: • Q1 и Q2 могут быть указаны статическая нагрузка DL и динамическая нагрузка LL.• В некоторых нормах проектирования рекомендуется использовать коэффициент безопасности (1,4 для DL и 1,7 для LL). • В этом случае следует использовать предельную несущую способность qult.

    22

    Проект комбинированного фундамента  Проект трапециевидного комбинированного фундамента

    Класс Пример Проект фундамента в форме трапеции с 2 колоннами на концах фундамента, как показано ниже, где qall = 120 кПа и L = 7 м.

    23

    Класс Пример/Решение

    Примечание. Поскольку к нагрузкам применяется FS, мы должны использовать предельную несущую способность qult

    24

    Пример класса/решения (продолжение..)

    25

    Ссылки 1. Браха М. Дас, 2011 г., Принципы проектирования фундаментов, 7-е изд., глава 6. 2. Предыдущие материалы курса и презентации в КГУ. 3. Geotechnical в Интернете: http://environment.uwe.ac.uk/geocal/foundations/founbear.htm. 4. Эндрю Бонд и Эндрю Харрис, 2008 г., Расшифровка Еврокода 7, Лондон. 5. Библиотека Института инженеров-строителей: www.istructe.org/resources-centre/library

    CE 483 — Проектирование фундаментов — 6. Комбинированные фундаменты

    26

    (PDF) Комбинированное нагружение юбочных фундаментов

    ВЫВОДЫ

    3

    Чтобы получить представление о реакции отдельных

    юбочных фундаментов на комбинированные вертикальные, горизонтальные

    и моментные нагрузки, было проведено исследование конечного элемента

    для ленточного фундамента в недренированном грунте

    с линейным увеличением прочности на сдвиг с глубиной.

    Механизмы пластичности также были разработаны для различных комбинаций

    вертикальной, горизонтальной и динамической нагрузки.

    Зонды смещения и тесты «боковым ударом», аналогичные тем, которые проводились, когда модельные испытания позволяли

    исследование формы очага разрушения в

    пространстве V±M±H и механизма деформации грунта

    измы, расположенные в разных точках локуса yield

    .

    Было обнаружено, что смещения фундамента подчиняются

    норме на кривой текучести.Это было результатом

    отсутствия отрыва между основанием и грунтом

    и пластического ассоциативного материального закона (Tres-

    ), используемого для описания грунта.

    Механизмы деформации грунта на кривой текучести

    были рассчитаны методом конечных элементов, а

    анализ верхней границы пластичности с использованием аналогичных меха- низмов . Такие

    расчеты верхней границы позволяют прогнозировать

    локусов текучести для различных профилей прочности на сдвиг недренированного грунта и предполагают, что аналогичная процедура должна выполняться с различной геометрией и

    экстремальными профилями прочности грунта.

    Геометрия текучести оказалась эксцентричной в пространстве H±

    M с максимальным выдерживаемым моментом

    при значительной горизонтальной нагрузке.

    Следовательно, ранее рекомендованные выражения для

    участков текучести и потенциалов пластичности неглубоких

    фундаментов могут оказаться непригодными для использования с

    фундаментами с бортиками. Установлено, что эксцентриситет локуса урожайности

    обусловлен кинематикой механизма деформации грунта

    при V , H  0.

    Пластический анализ поведения в пространстве H±M

    предложил упрощающее преобразование типа

    , предложенное Butter®eld & Gottardi (1995), в

    , корректирующее эксцентриситет кривой текучести. Поправка

    связана с кинематикой механизма пластического

    деформирования грунта при H  0. Предложены предварительные минорные выражения

    для описания формы эксцентричного места текучести анализ пластичности.

    В заключение, изучение этого простого фундамента привело к

    знанию о точке текучести и механизмах деформации грунта, которые предлагают

    усовершенствованные методы проектирования фундаментов мелкого заложения.

    Позднее аналогичный анализ более реалистичных (3D) гео-

    геометрических параметров со сложными моделями грунта и нагрузками на фундаменты

    позволит добиться дальнейшего прогресса в понимании

    комбинированной реакции на нагрузку фундаментов с бортиками. , но ожидается, что поведение

    будет механически похоже на поведение

    , наблюдаемое с простым ленточным фундаментом.

    ССЫЛКИ

    Белл, Р. В., Хоулсби, Г. Т. и Берд, Х. Дж. (1991). Анализ конечных

    элементов осесимметричных фундаментов, подвергающихся

    комбинированным нагрузкам. Труды Международной конференции по компьютерным методам и достижениям в геомеханике

    , Кэрнс, Австралия, том. 3. С. 1765-1770.

    Брансби, М.Ф. и Рэндольф, М.Ф. (1997a). Неглубокие

    фундаменты, подверженные комбинированным нагрузкам. проц. 9-й

    Междунар.конф. вычисл. Методы Доп. геомех. Ухань 3,

    1947±1952.

    Брансби, М.Ф. и Рэндольф, М. Ф. (1997b). Комбинированное

    нагружение юбочных фундаментов, Группа геомеханики

    Отчет G1269. Департамент гражданского строительства, Университет

    Западной Австралии.

    Бритто, А.М. и Ганн, М.Дж. (1990). КРИСП90. Руководство пользователя и

    программиста.

    Баттерфилд, Р. и Готтарди, Г. (1995). Упрощение преобразований

    для анализа фундаментов мелкого заложения

    на песке.проц. 5-й междунар. Offshore Polar Engng Conf.,

    Гаага, 534±538.

    Баттерфилд, Р. и Тикоф, Дж. (1979). Использование физических моделей

    в дизайне. Обсуждение. проц. 7 евро. конф.

    Soil Mech, Brighton 4.

    Chen, WF (1975). Предельный анализ и пластичность почвы.

    Нью-Йорк: Эльзевир.

    Дэвис, Э. Х. и Букер, Дж. Р. (1973). Влияние повышения прочности

    с глубиной на несущую способность

    глин.Геотехника 23, № 4, 551-563.

    Дин, Э.Т.Р., Джеймс, Р.Г., Шолфилд, А.Н., Тан,

    Ф.С.К. и Цукамото, Ю. (1992).

    Несущая способность конических фундаментов на песке по отношению к поведению насыпных фундаментов самоподъемных устройств. Proceedings of Wroth Memorial Symposium «Predictive

    механика грунтов», Оксфорд, стр. 230 — 253.

    Грин, А. П. (1954). Пластическая деформация металлических соединений

    из-за комбинированного сдвига и давления.Дж. Мех. физ.

    Твердые вещества, 2, № 3, 197±211.

    Хансен, Дж. Б. (1970). Пересмотренная и дополненная формула для несущей способности

    , Бюллетень 28, стр. 5-11. Копенгаген:

    Датский геотехнический институт.

    Хилл, Р. (1950). Математическая теория пластичности.

    Оксфорд: Clarenden Press.

    Хоулсби, Г. Т. (1997). Частное общение.

    Хоулсби, Г. Т. и Мартин, К. М. (1992). Моделирование поведения

    фундаментов СПБУ на глине.

    Proceedings of Wroth Memorial Symposium `Pre-

    диктивная механика грунтов’, Оксфорд, стр. 339-358.

    Houlsby, G. T. & Wroth, CP (1983). Расчет

    напряжений на неглубоких пенетрометрах и фундаментах. Материалы

    симпозиума IUTAM/IUGG по механике морского дна

    , Ньюкасл, сентябрь, стр. 107-112.

    Мартин, К.М. (1994). Физическое и численное моделирование

    морских оснований при комбинированных нагрузках. Д.Фил

    диссертация, Оксфордский университет.

    Мейерхоф, Г.Г. (1953). Несущая способность фундаментов

    при внецентренных и наклонных нагрузках, учеб. 3-й

    ICSMFE, Цюрих, 440±445.

    Мерфф, Дж. Д. (1994). Предельный анализ многоопорных систем фундамента

    . проц. 8-й междунар. конф. вычисл. Методы.

    Доп. геомех. Моргантаун 1, 223±244.

    Нго-Тран, К.Л. (1996). Анализ морских фундаментов, подвергнутых комбинированному нагружению.Докторская диссертация,

    Оксфордский университет.

    Прандтль, Г. (1921). Eindringungsfestigkeit und festigkeit

    von schneiden, Angew. Мат. У. Мех. 1, 15.

    654 BRANSBY AND RANDOLPH

    Комбинированные коричневые дела, 1951-54 | Фонд Брауна

    Пять дел из Делавэра, Канзаса, Вашингтона, округ Колумбия, Южной Каролины и Вирджинии были обжалованы в Верховном суде США, хотя ни одно из дел не было удовлетворено в судах низшей инстанции. Верховный суд объединил эти дела в одно дело, которое в конечном итоге стало Brown v.Совет по образованию . Пять случаев были:


    Белтон против Гебхарта (Булах против Гебхарта) — Делавэр

    Обзор: Первые петиции были поданы в 1951 году. Эти два дела касались двух школ для чернокожих: средней школы Говарда в Уилмингтоне и однокомнатной начальной школы в Хокессине. Многие афроамериканские студенты почти час ехали на автобусе, чтобы поступить в среднюю школу Говарда. Школа была переполнена, располагалась в промышленной зоне города, и в ней катастрофически не хватало учебных помещений.Дети, посещавшие начальную школу в Хокессине, хотели, чтобы их однокомнатная школа была на равном транспорте. В удовлетворении первоначальных запросов на улучшение было отказано. Два случая были объединены, оба стремились к интеграции, потому что «негритянские школы были хуже с точки зрения подготовки учителей, соотношения учеников и учителей, учебных и внеклассных мероприятий, физических установок, а также времени и расстояния, затрачиваемого на путешествие». Их безуспешный иск в окружном суде США был обжалован в Верховном суде США.Подробнее…


    Браун и др. др. v. Совет по образованию Топики, et. др.

    Обзор: Осенью 1950 года члены Топики, штат Канзас, отделения NAACP (Национальной ассоциации содействия развитию цветного населения) снова согласились бросить вызов доктрине «разделения, но равенства», регулирующей государственное образование. Стратегия была разработана президентом отделения МакКинли Бернеттом, поверенными Чарльзом Скоттом, Джоном Скоттом, Чарльзом Бледсо, Элишей Скотт и секретарем отделения NAACP Люсиндой Тодд.В течение двух лет до судебного иска Бернетт пытался убедить школьных чиновников Топики объединить свои школы. Этот иск был последней попыткой.

    Их план заключался в том, чтобы заручиться поддержкой других членов NAACP и личных друзей в качестве истцов в коллективном иске, поданном против Совета по образованию государственных школ Топики. Группа из тринадцати родителей согласилась участвовать от имени двадцати своих детей. Каждый истец должен был проверить в газете даты зачисления и отвести своего ребенка в ближайшую к их дому начальную школу для белых детей.После того, как они попытались зарегистрироваться и им было отказано, они должны были сообщить об этом в NAACP. Это предоставило поверенным документацию, необходимую для подачи иска против школьного совета Топики. Подробнее…


    Боллинг, эт. др. против К. Мелвин Шарп и др. др. (ОКРУГ КОЛУМБИЯ)

    Обзор: Петиция в данном случае была подана от имени одиннадцати афроамериканских школьников, которым было отказано в приеме в школы для белых. Их школа была совершенно неравной с точки зрения физического состояния, расположения в захудалой части города и отсутствия адекватных учебных материалов.В 1951 году от имени этих студентов под руководством местного активиста Гарднера Бишопа был подан иск. В судах низшей инстанции их дело было обжаловано в Верховном суде США. Подробнее…


    Бриггс против Р. В. Эллиота

    Обзор: Двадцать афроамериканцев из округа Кларендон, Южная Каролина, впервые подали иск в 1951 году против администрации школы от имени своих детей. С помощью NAACP они стремились обеспечить лучшие школы, равные тем, которые предусмотрены для белых детей.Окружной суд США постановил, что школы для черных явно хуже школ для белых: здания представляли собой не более чем деревянные лачуги, транспорт и образовательные условия не соответствовали основным потребностям, а зарплата учителей была меньше, чем в школах для белых. Кроме того, суд низшей инстанции «… приказал ответчикам немедленно уравнять условия… [но детям] было отказано в приеме в белые школы во время программы уравнивания». В результате их дело было обжаловано в У.С. Верховный суд. Подробнее…


    Дэвис, и др. др. против Школьного совета округа Принс-Эдвард

    Обзор: Сто семнадцать афроамериканских старшеклассников предпочли бастовать, чем посещать полностью черную Мотонскую школу, которая нуждалась в физическом ремонте. Студенты изначально хотели новое здание с внутренней сантехникой, чтобы заменить старую школу. Лидер забастовки Барбара Джонс заручилась помощью адвокатов NAACP. В результате в 1951 году от имени студентов был подан иск.Окружной суд США постановил предоставить чернокожим учащимся равные условия, но «отказал истцам в приеме в белые школы во время программы уравнивания». Адвокаты NAACP подали апелляцию в Верховный суд США. Подробнее…



    Модули расчета > Фундаменты > Комбинированный фундамент



    Нужно больше? Задайте нам вопрос



    Этот модуль обеспечивает расчет прямоугольного фундамента с двумя приложенными осевыми, моментными и поперечными нагрузками.Также можно указать нагрузки на вскрышные породы, которые будут применяться к площади поверхности фундамента (за исключением областей, покрытых двумя опорами). Модуль позволяет позиционировать приложения нагрузок на опоры по мере необходимости и обеспечивает автоматический расчет допустимого увеличения несущей способности грунта на основе размеров фундамента и/или глубины под поверхностью.



    Модуль проверяет давление грунта при рабочей нагрузке, устойчивость к опрокидыванию, устойчивость к скольжению, устойчивость к подъему, изгиб слева и справа от каждой опоры, односторонний сдвиг в точке «d» от каждой опоры и сдвиг на продавливание по периметру, расположенному «d/». 2′ от граней пьедестала.Модуль не оценивает изгиб основания относительно оси длины.





    Общий

    ф’к

    28-дневная прочность бетона на сжатие.



    ф.у.

    Предел текучести арматуры.



    ЕС

    Модуль упругости бетона.



    Плотность бетона

    Плотность бетона используется для расчета собственного веса пьедесталов и фундамента, когда выбраны эти параметры.



    Фи значения

    Введите значения снижения производительности для Vn и Mn.



    Включить вес фундамента в качестве статической нагрузки

    Нажмите [Да], чтобы модуль вычислил вес фундамента и применил его как нагрузку вниз. Собственный вес основания умножается на коэффициент статической нагрузки в каждой комбинации нагрузок.



    Включить вес опоры в качестве статической нагрузки

    Нажмите [Да], чтобы модуль вычислил вес опор и применил его как направленную вниз нагрузку. Собственный вес опоры будет умножен на коэффициент статической нагрузки в каждой комбинации нагрузок.



    Мин. соотношение стали – температура/усадка

    Введите минимальное соотношение температура/усадка стали, рассчитанное с использованием толщины фундамента. Это вызовет предупреждающее сообщение, если секция недостаточно армирована.



    Минимальный коэффициент безопасности при опрокидывании

    Введите минимально допустимое отношение момента сопротивления к опрокидывающему моменту.Если фактическое соотношение меньше указанного минимального соотношения, появится сообщение о том, что устойчивость к опрокидыванию неудовлетворительна.



    Минимальный запас прочности при скольжении

    Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое отношение меньше заданного минимального отношения, появится сообщение о том, что стабильность скольжения неудовлетворительна.





    Почвенные нормы

    Допустимая нагрузка на почву

    Введите допустимое давление на грунт, которому может противостоять грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются, как при расчете прочности).



    Увеличить опору на вес опоры

    Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) фундамента и добавил его к допустимому значению несущей способности грунта. Это приводит к тому, что грунт не подвергается штрафу за собственный вес основания, и полезен в ситуациях, когда в инженерно-геологическом отчете указаны допустимые чистые несущие нагрузки.



    Почва Пассивное сопротивление скольжению

    Введите значение пассивного сопротивления грунта скольжению. Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением грунта. Сопротивление скольжению из-за пассивного давления затем добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.



    Коэффициент трения грунт/бетон

    Введите коэффициент трения между грунтом и основанием для использования в расчетах сопротивления скольжению.



    Повышение несущей способности почвы

    В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличивает допустимое давление на грунт.



    Глубина основания фундамента ниже поверхности почвы: Расстояние от нижней части фундамента до верхней части почвы. Это значение используется для определения допустимого увеличения несущей способности грунта и пассивного сопротивления грунта скольжению, но не используется ни в каких других расчетах в этом модуле.



    Увеличения в зависимости от глубины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе глубины фундамента ниже некоторой опорной глубины. Собирает следующие параметры:



    Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое давление на грунт может быть увеличено на каждый фут глубины ниже некоторой контрольной глубины.



    Когда основание фундамента ниже: Указывает необходимую глубину, чтобы начать постепенное увеличение допустимого опорного давления грунта на основе глубины фундамента.



    Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 тыс.фунтов на фут. Основание фундамента находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указано, что допускается увеличение опорного давления на 0,15 тыс. футов на каждый фут глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что если фундамент находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. фунтов + (6 – 4 фута) * 0,15 ксов = 3.30 кгс.



    Увеличения на основе размеров фундамента: Предоставляет метод для автоматического увеличения базового допустимого несущего давления грунта на основе размеров фундамента, превышающих некоторый контрольный размер. Собирает следующие параметры:



    Допустимое увеличение давления на фут: Определяет величину, на которую базовое допустимое давление на грунт может быть увеличено для каждого фута ширины или длины, превышающей некоторый эталонный размер.



    Когда максимальная длина или ширина больше: Указывает требуемый размер, чтобы начать постепенное увеличение допустимого давления на грунт на основе размера основания.



    Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 тыс.фунтов на фут. Фундамент измеряет 12′-0″ x 6′-0″. В геотехническом отчете указывается, что допустимо увеличение опорного давления грунта на 0,15 тыс. футов на каждый фут, если наибольший размер фундамента в плане превышает 4 фута.Модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. футов + (12 футов — 4 фута) * 0,15 тыс. футов = 4,2 тыс. футов.



    Примечание. Увеличение на основе глубины фундамента и размеров в плане является кумулятивным.





    Размер основания и армирование

    Вкладка «Размеры»



    Проекция слева, Расстояние между колоннами, Проекция справа: определите размеры фундамента в направлении длины.



    Ширина основания: определите размер направления ширины.



    Толщина основания: определите общую толщину основания.



    Размеры пьедестала: Если на фундамент опираются бетонные пьедесталы, их размеры можно указать здесь. Предполагается, что пьедесталы имеют квадратную форму и центрируются по размеру ширины фундамента.



    Примечание. Любые приложенные нагрузки от вскрыши не учитываются в области, занимаемой пьедесталами.





    Усиливающая вкладка



    Армирование параллельно размеру Длина можно определить отдельно для левой и правой проекций фундамента и для площади между колоннами. Поля ввода предназначены для отдельного определения верхних и нижних полос.



    Примечание. Предполагается, что стержни полностью развернуты в тех местах, где они необходимы. Ответственность за проверку этого предположения лежит на инженере.Программа не учитывает длину развертывания арматуры.





    Приложенные нагрузки

    Вкладка Приложенные нагрузки содержит подвкладки для Колонны №1 (столбец слева), Колонны №2 (столбец справа) и Вскрышных пород. Две вкладки нагрузки на колонну предлагают поля ввода для вертикальных нагрузок, момента относительно оси ширины и сдвига в направлении длины. На вкладке «Вскрышные породы» представлены поля ввода для равномерного вертикального давления, которое будет применяться ко всей площади поверхности фундамента, за исключением областей, занятых пьедесталами.





    Комбинации нагрузок

    Вкладка «Сочетания нагрузок» используется для указания сочетаний нагрузок, которые будут использоваться в расчете. Вкладка «Комбинации услуг» управляет комбинациями нагрузок, которые используются для проверки пригодности к эксплуатации для опоры на грунт, опрокидывания, скольжения и подъема. Вкладка «Расчетные комбинации» управляет сочетаниями нагрузок, которые используются для проверки прочности на изгиб, односторонний сдвиг и двухсторонний продавливающий сдвиг.



    Эти вкладки позволяют пользователю выбирать из наборов комбинаций нагрузок, поставляемых с программой, или выбирать из пользовательских наборов комбинаций нагрузок, созданных и сохраненных на машине пользователя. Также можно разблокировать выбранный набор комбинаций нагрузок и внести изменения в коэффициенты непосредственно в этом представлении. Пользователь может контролировать, какие комбинации выполняются, а какие игнорируются. Коэффициент увеличения грунта может применяться к сочетанию нагрузок в зависимости от сочетания нагрузок, как это разрешено инженерно-геологическим отчетом.



    Наконец, эта вкладка позволяет пользователю указать, должна ли программа учитывать алгебраический знак указанных коэффициентов перегрузки по ветровым и сейсмическим нагрузкам как обратимый или нет. Это может быть удобным способом убедиться, что эти нагрузки исследуются как действующие как в положительном, так и в отрицательном направлениях, если это предусмотрено проектом. Обратите внимание, однако, что если выбрано, изменение алгебраического знака будет применяться ко ВСЕМ ветровым нагрузкам и/или ВСЕМ сейсмическим нагрузкам, включая горизонтальные И вертикальные нагрузки.





    Расчеты

    Вкладка результатов



    На этой вкладке суммируются контрольные значения (наивысший коэффициент использования) для каждого конструктивного соображения из всех выполненных комбинаций нагрузок. Для управляющей комбинации нагрузок он представляет приложенную нагрузку, грузоподъемность или доступную резистивную нагрузку, отношение приложенной к грузоподъемности и управляющую комбинацию нагрузок, создающую это управляющее отношение.





    Вкладка Давление грунта



    Для каждой комбинации эксплуатационных нагрузок на этой вкладке представлены общая вертикальная нагрузка, результирующий эксцентриситет, давление грунта на левом и правом концах фундамента, допустимое давление грунта и отношение фактического к допустимому давлению грунта.





    Вкладка «Устойчивость к опрокидыванию и скольжению»



    Для каждой комбинации рабочих нагрузок на этой вкладке представлены опрокидывающий момент, момент сопротивления и отношение момента сопротивления к опрокидывающему моменту относительно левого и правого краев фундамента.Он также сообщает о силе скольжения, силе сопротивления и отношении силы сопротивления к силе скольжения.



    Обратите внимание, что программа настроена на индивидуальный поиск опрокидывающей силы и силы сопротивления. Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы компенсируют друг друга, и основание не испытывает от них чистого приложенного опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую — как противодействующую.Таким образом, для этих двух сил сообщается чистый опрокидывающий момент, но момент сопротивления ТАКЖЕ учитывает влияние противодействующей нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.





    Вкладка «Изгиб фундамента»



    На этой вкладке представлены результаты расчета на изгиб для сочетания нагрузок в зависимости от сочетания нагрузок с небольшими приращениями по длине фундамента.





    Вкладка «Сдвиг фундамента»



    На этой вкладке представлены результаты расчета одностороннего и двустороннего сдвига для сочетания нагрузок по сочетаниям нагрузок.





    Вкладка «Эскиз»

    На этой вкладке представлен вид в плане и вид в продольном разрезе фундамента с обозначениями арматурных стержней и габаритными размерами.





    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
