Кобылки на стропилах: Кобылка кровли – устройство, размеры и монтаж (видео, фото)
Что такое кобылка: кровля, фотопримеры и видео
Кобылка монтируется с отступом от стены в 40 см. При этом ширина доски для ее изготовления должна быть меньше чем стропильная. Так, например, если стропила сделаны из доски сечением 150*50 мм, то для кобылки берут доску 100*50 мм.
Использование кобылки имеет следующие преимущества:
- позволяет использовать для изготовления системы стропил доски и брусья меньшей длины;
- за счет уменьшения веса стропильной конструкции облегчается ее подъем и монтаж;
- становится значительно проще вывести линию карнизного свеса;
- если кобылка подверглась процессам гниения или она повреждена, то данный элемент легко заменяется, не затрагивая основную конструкцию крыши.
Монтаж карнизов без использования кобылок
Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки.
Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:
- Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.
- Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.
- Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
- После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.
- Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.
- Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.
- Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.
- Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.
- Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.
Установка кровельных кобылок, подробное видео:
Монтаж карниза и кобылки
Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.
Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации.Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.
Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.
Детали процесса установки
Перечислим основные правила его установки:
- Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.
- Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды.
- Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.
- Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
- Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.
Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.
Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

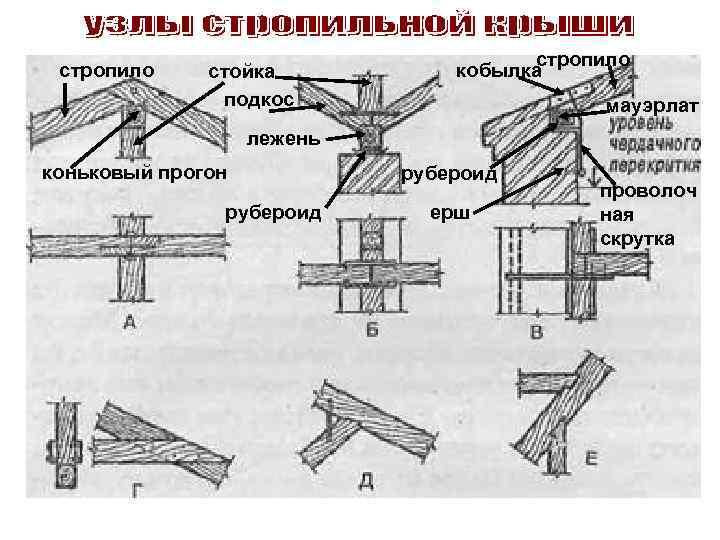

Кобылка в стропильной системе – фото, размеры
Кобылка в стропильной системе – фото, размеры
В процессе кровельного проектирования рекомендовано обращать особе внимание на дистанцию, которая находится между краем света карниза и стеной строения. В случае, если такой промежуток составляет до 0.4 метров, то обязательно следует учесть, что вода, которая стекает при осадках с крыши, будет сразу же попадать на отмостку и стену, и при этом в пространство, которое находится под крышей, будут задувать ужасные ветровые порывы.
Кобылка в стропильной системе используется достаточно часто, и посредством нее есть возможность обустраивать свес требуемых габаритов.
Содержание:
Кобылка на крыше – что это такое?
Кобылка представляет собой элемент, который есть на каркасе крыши. Назначением такого элемента является удлинение ноги стропил, которая опирается на мауэрлат постройки, сделанного из блоков или кирпича и расположена на верхней обвязке постройки из бруса или же бревен. Если говорить проще, то кобылка в системе стропил является отрезком доски, который применяют в роли продолжение систем стропил, в результате чего появляется свес на крыше. Как правило, такой элемент подойдет для стропильной системы в том случае, когда стропильная нога не будет иметь требуемого размера, и это может препятствовать появлению света.
Для того, чтобы обустраивать кобылки на стропильной системе, рекомендовано подбирать доски, у которых сечение намного меньше, нежели у доски, которая подходит для стропильной системы. Более того, за счет применения такого подхода есть возможность ощутимо облегчить проведение работы по монтажу. Применение такого материала в системе стропил дает возможность ощутимо облегчать проведение работ по монтажу по постройке и дальнейшим ремонтным работам кровельного каркаса. Более того, есть возможность ощутимо уменьшать нагрузочный уровень на основание и несущие стены.
Это обусловлено следующим:
- Так как длина ноги стропил будет куда меньше, то не нужно рассчитывать вылет за стеновую плоскость на 0.4-1 метра для обустройства свеса в будущем, в результате конструкция получается достаточно простой, короткой и не такой дорогостоящей по цене.
- Работы по монтажам проводятся на досках, которые имеют меньшую толщину в сравнении с материалом стропильного типа, который подходит для обустройства системы стропил, в результате чего конструкционный вес станет куда меньше.
- При необходимости есть возможность достаточно легко выравнивать линию свеса, а в том случае, если будет допущена погрешность постройки, то достаточно будет произвести замену такого элемента.
- Если при эксплуатировании опора свеса карниза начинает гнить, то достаточно будет произвести замену поврежденных элементов, чем проводить ремонтные работы.
Более того, важно учесть, что кобылки в системе стропил могут быть использованы в строительном процессе в роли элемента декора. При необходимости такому изделию, применяемому в системе стропил, можно придавать любую форму, сделать его по максимуму декоративным. Учтите, что для лучшего понимая рекомендовано посмотреть, как такие кобылки выглядят на фото.
Подробности
Устройство кровельных кобылок
Свес карнизов, который имеет ширину от 0.9 до 1 метра, достаточно просто устанавливать. Для этого требуется закреплять кобылки на кровле, применяя для этого стропилу. В таком случае стропила должны быть монтированы по мауэрлату или на верхней обвязке. Кобылки являются продолжением системы стропил, в результате чего в процессе работы по монтажу на них должна быть монтирована обрешетка, материал для гидроизоляции и кровельное покрытие.
До того, как монтировать настил, рекомендовано по краю крыши рекомендуется устанавливать доску карниза, на которой в будущем будет расположен капельник. После того, как крыша будет в полной мере установлена, требуется зашить свес на карнизе. Для этого можно выбирать фугованные доски или софиты. Размещение обязательно должно быть перпендикулярным, и при этом должен остаться маленький зазор, за счет которого не будет нарушен вентиляция. За счет циркуляции воздуха будет произведен вывод влаги, в результате этого можно предотвращать гнилостной процесс деревянных элементов. В случае, если вы планируете производить установку свеса, длина которого составляет больше 1 метра, то в таком случае кобылка на крыше будет испытывать достаточно большие нагрузки. Для того, чтобы предотвращать кровельное обрушение, рекомендовано опирать элементы системы стропил на консоли, которые являются балками, размещенными в вертикальном положении.
Как правило, консоли бывают и отдельными, причем они необязательно должны быть связан посредством горизонтальной связи по общему периметру ската. В таком случае кобылки способны опираться на мауэрлат, и как показала практика, выбор конструкции в полной мере будет зависеть от ширины карнизного выноса. Использовать консоли рекомендовано в том случае, если материал для изготовления кобылки больше 1.5 метров.
Габариты элемента
Вы знаете, для чего нужна кобылка в стропильной системе, и в случае, если в процессе проведения строительных работ было принято решение применять такие элементы для системы стропил, то рекомендовано правильно производить расчеты, а также вычислять длину кобылки. Как показала практика, лучше всего производить монтажные работы уже после того, как была монтирована кровля. Вычисляя требуемую длину деталей, требуется понимать, что должен быть сделан запас от 0.3 до 0.5 метров, потому что крепление будет осуществлено внахлест. Лишь после этого можно приступить к выбору строительных материалов для будущих работ. В таком случае допустимо применять доски, у которых сечение составляет 5*15 см, и при этом для создания кобылок прекрасно подойдет размер 12*4 см или 10*3 см. Большинство специалистов советуют отдавать предпочтение материалам из пород древесины хвойного типа. При этом требуется проследить за тем, чтобы уровень влаги будет варьировать в пределах 8-10%. На элементах не должно быть сучков и гнилых фрагментов.
Полезный совет! После того, как все детали были подготовлены и подогнаны под габариты, рекомендовано все элементы тщательно обрабатывать посредством антисептического состава, что дает возможность предотвращать образование гнили и грибка в эксплуатационном процессе.
Как сделать кобылки для стропил
Работы по кровельному строительство, где планируется установка кобылок на стропилах удлиненного типа, рекомендовано проводить по стандартной технологии. После того, как будут установлены стропила, требуется перейти к подготовительному этапу остальных элементов, число которых должно быть равно применяемым ногам. Габариты элементов в полной мере зависит от свесовой ширины, к которому следует дополнительно прибавлять порядка 0.3-0.5 метра для создания крепления. Следует помнить одно правило – чем длиннее применяемые кобылки, тем больше требуется оставлять запас для проведения фиксации. Лишь таким методом можно добиваться требуемого уровня жесткости и в полной мере исключать проседание выстраивания конструкции. Рекомендовано применят доски с нужным сечением или брусковые обрезки.
Пошаговый алгоритм работ по монтажу выглядит таким образом:
- Первым делом требуется произвести подготовку шаблона, согласно которому будут вырезаны применяемые при строительстве элементы. Каждый обрезок после этого обязательно требуется производить обработку посредством огнебиозащитного состава. Установку требуется проводить внахлест на систему стропил – примерно 0. 3-0.5 метров, а после этого верхние торцы у всех элементов нужно выровнять. В качестве крепления можно применять ершеные или даже простые гвозди. Для того, чтобы обеспечивать качественное сцепление на каждый узел должно уйти до 4 гвоздей, которые важно забивать с каждой стороны по пару штук. Для того, чтобы крепление в процессе эксплуатирования не ослабевало, концы гвоздиков обязательно должны быть загнуты.
- Изначально должны быть закреплена кобылки для стропильной системы по краям, на скате, и при этом габариты нахлеста должны быть измерены по максимуму тщательно. Между такими элементами требуется натягивать шнур, и после этого производить монтажные работы дальше. Такой метод прекрасно подойдет для скатов, которые обладают небольшой длиной, потому что применяемый шнур не должен провисать.
- В случае, если в строительном процессе свес предполагает наличие консолей, то фиксация кобылок должна быть проведена заподлицо со стороны балки горизонтального типа. Для того, чтобы усилить конструкцию, рекомендовано дополнительно монтировать учащенную или даже сплошную обрешетку, что дает возможность добиваться желанного уровня жесткости.
- После того, как работы по строительству подошли к концу, требуется подшивать карниз.
Теперь немного полезностей.
Рекомендации и полезные советы
При выполнении работ по строительству требуется учесть, что кобылки на поверхности стропил обязательно должна быть отрезаны на одном и том же уровне со стенкой постройки. Длина применяемой доски для обустройства свеса в полной мере зависит от желанного размера. Длина кобылки карниза должна быть увеличена на 0.3-0.5 метров, потому что работы будут проведены внахлест. Более того, этот подход обеспечивает качественную фиксацию.
Применяемые элементы должны быть сделаны из таких пород древесины:
- Кедр.
- Сосна.
- Лиственница.
Следует учесть, что эксплуатационный срок будет напрямую зависеть от качества применяемых материалов при строительстве кровли и используемой технологии. Применять горбыль нежелательно.
Заключение
Кобылка в системе стропил играют невероятно важную роль, и в результате рекомендуется с большой ответственностью подходить к выполнению работ. В процессе установки оптимальным вариантом будет придерживаться пошаговой инструкции и рекомендаций опытным мастеров – лишь так вы сможете получать требуемый результат.
Рейтинг
( 77 оценок, среднее 4.31 из 5 )
1 21 914.
Олег Сомов/ автор статьи
Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
