Кладочный раствор пропорции: рецептуры, маркировка смесей и их свойства

пропорции песка и цемента, расход, цены

Особые требования выдвигаются к составам для укладки керамического и силикатного кирпича, они должны удерживать их в едином монолите, быть устойчивыми к внешним воздействиям и иметь долгий срок службы. Для данных целей требуются растворы с мелким размером фракций, с высокой подвижностью и прочностью на отрыв и однородной структурой. Используются как сухие варианты заводского качества, так и самостоятельно приготовленные, вне зависимости от способа их получения соблюдается строгая технология замеса.

Оглавление:

1. Классификация и описание
2. Пропорции цемента и песка
3. Технология замешивания
4. Цена готовой продукции

Виды и особенности

В зависимости от компонентов и вида вяжущего все растворы условно разделяются на: простые, чаще всего на цементной, реже на глиняной основе и комбинированные, с частями извести или глины. Гипс как правило не добавляется, пластичность повышается за счет ввода модифицированных примесей или смешивании ПЦ с пушонкой.

В зависимости от целевого назначения различают универсальные монтажно-кладочные смеси и специальные, используемые для возведения кирпичных печей, цветные – для стен из облицовочного кирпича и теплоизоляционные – для работы с поризованной керамикой. Первые относятся к общестроительным и имеют самый простой состав: цемент и песок чаще всего смешиваются в стандартной пропорции 1:3 и затворяются чистой водой, для улучшения характеристик вводится незначительная доля пластификаторов, их обычный цвет серый. К преимуществам универсальных растворов относят низкую себестоимость, простоту замеса и укладки, к недостаткам – жесткость и риск появления трещин (менее выражен у вариантов заводского качества). Стандартная марка прочности – М150, точное значение подбирается исходя из типа возводимой конструкции и вида мелкоштучных изделий.

У самой простой разновидности ЦПС соотношение вяжущего к наполнителю варьирует от 1:3 до 1:6. На затворение 1 кг сухих компонентов уходит 0,1-0,15 л воды (у некоторых готовых составов – до 0,2), оптимальной консистенцией считается тестообразное состояние. Существует четкая взаимосвязь между маркой портландцемента, рекомендуемым соотношением его с песком и классом прочности:

Использовать цемент ниже М300 не рекомендуется. Профессиональные каменщики при замесе общестроительных смесей вводят известь. Соотношение Ц:И:П для марок М75-М100 варьируется от 1:0,1:3 до 1:0,8:7, к обязательным требованиям относят засыпку исключительно кварцевого песка с размером фракций в пределах 2-3 мм. Применение таких растворов ограничено, их не рекомендуют при ожидаемой влажности в помещениях выше 60% или заложении подземных конструкций.

Отдельного упоминания заслуживают составы для укладки кирпича с низким водопоглощением – клинкера и аналогичных декоративных разновидностей. В этом случае вводит известь нельзя, это же относится к веществам, сокращающим скорость схватывания. При замесе вариантов для обычных керамических и силикатных изделий с поглощением влаги выше 5% часть мелкофракционного песка заменяется цветными минеральными добавками или при стандартных пропорциях в него вводятся красители и пигменты, улучшение пластичности достигается за счет незначительной доли полимеров. Это позволяет совмещать кладочные работы с одновременной зачисткой швов.

Составы для каминов и печей делают на основе глины. В данном случае применяются либо простые (Г:П в пропорции 1:2 при условии достаточной жирности и 1:1 для тощего), либо сложные – с добавлением цемента или известкового теста. Обычно на 1 часть глины берется 1 часть другого вяжущего, соотношение песка остается неизменным (не более 2 ч). Для улучшения жаропрочности вводится асбест (0,1 ч) или поваренная соль (0,015).

При отсутствии опыта и сомнении в качестве цемента для печи из кирпича лучше купить готовую смесь на основе огнеупорных мергелей, с добавлениями термостойких волокон или аналогичных жароустойчивых добавок. Ориентировочный расход при укладке ее стенок при требуемой толщине шва в 3-4 мм на 50 изделий – 20 л.

Требуемый объем раствора находится исходя из габаритов возводимой конструкции, числа рядов, заданной толщины швов и вида используемого кирпича. Учет количества горизонтальных и вертикальных стыков представляет собой довольно тяжелую задачу, особенно при сложных схемах перевязки. Ориентировочный расход достигает 25-30% от общего объема кладки в м

Правила замешивания

При использовании готовых смесей проблем не возникает: в емкость с четко отмеренной дозировкой воды засыпаются сухие компоненты и перемешиваются с помощью строительного миксера. Их оставляют дозревать на 5-10 мин, после чего дрель включают еще на 1-2 мин. Важно придерживаться указанного производителем расхода воды на 1 кг, повторное перемешивание при загустении допускается, разбавление водой – нет.

При самостоятельном ручном замесе песок и цемент рекомендуется просеять вместе через строительное сито с ячейками в 3 мм и только потом затворять водой. При применении бетономешалки и работе с большими объемами это требование актуально лишь для мелкофракционного наполнителя, сухие компоненты засыпаются в жидкость, а не наоборот. Весь процесс занимает не более 5 мин, подготовку составляющих и расчет их расхода проводят заранее.

Стоимость готовых смесей для кладки

Виды кладочного раствора: пропорции, расход, правила замеса

Прочность и долговечность кирпичной кладки зависит не только от качества блоков, но и от качества связующего раствора.

• Виды кладочного раствора
• Соотношение цемента и песка в растворе
• Требование к кладочной смеси
• Определение подвижности раствора
• Приготовление качественного раствора для кладки кирпича
• Расход раствора на 1м2 кладки
• Как правильно замесить раствор?

В статье будут проанализированы основные типы растворов для кладки кирпича, определена область их применения, рассмотрены состав и методика приготовления различных смесей. Особое внимание будет уделено эксплуатационным свойствам и особенностям применения.

Виды кладочного раствора

Кладочный раствор позволяет обеспечить надежное скрепление кирпичей в монолитную кладку. Именно от качества связующей смеси зависит прочность и долговечность кирпичной кладки. Существует несколько видов кладочного раствора:

• цементный;
• цементно-глиняный;
• цементно-известковый;
• известковый.

Каждая из этих смесей имеет свою область применения и характерные особенности.

Цементный кладочный раствор

Благодаря простоте приготовления и минимальному количеству ингредиентов, цементная смесь часто применяется для кладки кирпича, штукатурки и в устройстве половой стяжки. Перед замешиванием рекомендуется произвести просеивание песка и цемента, это позволит избежать инородных включений. Этот вид кладочного раствора отличается высокой прочностью, жесткостью и малой подвижностью.

Цементно-глиняный

Эта разновидность кладочной смеси обладает способностью удерживать влагу дольше чем цементный раствор, что позволяет использовать ее при более низких температурах. Входящая в состав глина мелко перемалывается и очищается от нежелательных примесей. Прежде чем добавить этот компонент, ее тщательно перемешивают до получения однородного теста.

Цементно-известковый

Прочность и пластичность цементно-известковой смеси позволяет применять ее при кладке любого кирпича. Наличие известкового теста существенно упрощает нанесение раствора и способствует хорошему сцеплению с поверхностью блоков. Для приготовления цементно-песчаная смесь затворяется известковым молоком, полученная смесь тщательно перемешивается.

Известковый раствор

Невысокая прочность и хрупкость известковых кладочных смесей ограничивают область их применения штукатурными работами и возведением одноэтажных построек. В качестве ингредиентов используют просеянный песок и молотую негашеную известь. Соотношение извести и песка определяется жирностью последней и может быть от 1:2 до 1:5.

В настоящее время на рынке строительных материалов можно приобрести готовые сухие смеси для приготовления различных типов кладочных растворов. Для того чтобы получить готовый к применению состав, достаточно смешать содержимое упаковки с указанным количеством воды и тщательно перемешать.

Соотношение цемента и песка в растворе

Цемент и песок являются главными составляющими любого кладочного раствора, именно от их соотношения зависят его прочность и срок службы. Кладочный раствор должен содержать цемент и песок в строго определенном соотношении, обусловленном маркой цемента, типом используемого кирпича и механической прочностью кладки. Кроме того, количество песка в готовой смеси зависит от наличия дополнительных компонентов, в частности – извести.

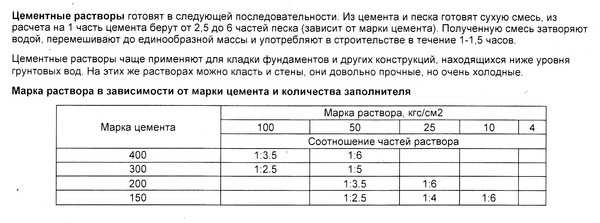

В таблице приводится соотношение ингредиентов в зависимости от марки цемента.

Соблюдение указанных в таблице пропорций обеспечит длительный срок службы и высокие прочностные характеристики кирпичной кладки.

Требования к кладочной смеси

Подробно, требования, предъявляемые к кладочным растворам, описаны в ГОСТе 28013-98. Согласно этому документу, к растворным смесям предъявляются следующие требования:

• состав должен обладать высокой степенью адгезии к кирпичу и другим основаниям;
• выдерживать большое количество заморозки и разморозки;
• для того чтобы кладка не разрушалась под воздействием атмосферных воздействий и перепадов температуры, кладочные смеси должны иметь высокие показатели водонепроницаемости;
• благодаря пластичности раствора, в процессе кладки, появляется возможность своевременной корректировки положения кладочного материала, что значительно увеличивает качество и производительность работ;
• водоудерживающие свойства предотвращают разложение смеси и выпадение в осадок тяжелых фракций;
• прочностные характеристики состава являются определяющими при расчете строительных конструкций. Этот параметр показывает какие максимальные нагрузки может выдержать материал. Марка раствора отражает его прочность в кгс/см².

Несоблюдение этих требований приводит к образованию трещин в кирпичной кладке, повышенному расходу растворной смеси, увеличению толщины швов и снижает производительность работ.

Определение подвижности раствора

Под подвижностью кладочной смеси подразумевают ее способность растекаться под воздействием собственного веса. Для определения подвижности готового раствора используется конус Абрамса. Это приспособление представляет собой конус массой 0,3 кг, высота которого составляет 150 мм, а угол при вершине – 30⁰.

Определение подвижности раствора производится следующим образом:

1. Рабочую емкость 1 заполняется готовой смесью таким образом, чтобы расстояние от края сосуда до поверхности раствора составляло 10 – 15 мм.
2. Уложенная смесь штыкуется 25 – 30 раз и встряхивается путем легкого постукивания.
3. Конус устанавливают таким образом, чтобы его вершина касалась поверхности смеси, и фиксируют с помощью зажимного винта 3, после чего отмечается расположение указателя на шкале 4.
4. Стопорный винт 3 отпускается, вследствие чего конус начинает свободно погружаться в раствор. Как только погружение конуса прекращается, стопорный винт снова зажимается, а показания указателя на шкале 4 снова отмечаются в лабораторном журнале.
5. Глубина погружения конуса определяется как разность между первичным и вторичным замерами, а подвижность состава – как среднеарифметическое значение по результатам двух опытов.

Рекомендуемые значения подвижности раствора в зависимости от назначения приведены в таблице.

Приготовление кладочных растворов

Поскольку для кладочного состава могут использоваться различные типы смесей, рассмотрим более подробно, как приготовить раствор для кладки кирпича.

Пропорции цементного раствора

Песчано-цементные составы получили широкое распространение в капитальном строительстве и других областях, где предъявляются повышенные требования к прочностным характеристикам кирпичной кладки.

Приступая к приготовлению кладочного раствора, следует помнить, что избыток цемента в рабочей смеси не увеличивает его прочность, а в некоторых случаях, даже ухудшает его характеристики. Только четкое соблюдение дозировки обеспечит оптимальные эксплуатационные свойства кладочной смеси. Пропорции наиболее распространенных составов на цементной основе приводятся в СП 82-101-98, четко регламентирующем процентное соотношение ингредиентов в различных видах цементных кладочных смесях.

В таблице приводится процентное соотношение ингредиентов в цементном кладочном растворе, в зависимости от используемой марки цемента.

Область применения цементного раствора в зависимости от прочностных характеристик

Ниже приводится область применения различных марок кладочных растворов.

• М25. Используется для оштукатуривания и устройства половой стяжки. Состав не содержит никаких дополнительных ингредиентов.
• М 50. Применяется для кирпичной и каменной кладки при возведении малоэтажных зданий и сооружений. Может содержать пластификаторы, красители и другие добавки.
• М 75. Используется для укладки бетонных плит, монтаже ЖБК, возведении внутренних перегородок и устройстве половой бетонной стяжки.
• М 100. Широко применяется в монолитном строительстве, кладочных работах и заливке малонагруженных ленточных фундаментов.
• М 150. Используется преимущественно при фундаментных работах на сыпучих грунтах.

Пропорции цементно-известкового раствора

Процентное соотношение цемента, извести и песка в цементно-известковом растворе приведено в таблице.

Раствор готовится в следующей последовательности:

1. Известь-пушонка разводится до консистенции кефира, после чего процеживается.
2. Отдельно готовят сухую песчано-цементную смесь.
3. Процеженную известь добавляют в цементно-песчаную смесь и тщательно перемешивают до получения однородной массы.

Пропорции цементно-глиняного раствора

Соотношение цемента, глины и песка в цементно-глиняной кладочной смеси приведено в таблице.

Добавление глины повышает способность кладочных смесей удерживать влагу.

Пропорции известкового раствора

Малая прочность известкового раствора препятствует его широкому применению при кладочных работах. Чаще всего, известковые смеси используются при штукатурных работах. Пропорции рабочего раствора зависят, прежде всего от жирности извести и могут колебаться в пределах от 1/2 до 1/5.

Как правильно замесить раствор для кирпичной кладки

Помимо точного соблюдения рецептуры, для получения качественного кладочного раствора замес следует производить в следующей последовательности:

1. Подготовить все необходимые компоненты. Просеять песок и цемент, при необходимости, развести известь или глину до требуемой консистенции. Для приготовления кладочной смеси может использоваться только чистая холодная вода.
2. Тщательно перемешать цемент и песок без добавления воды. От однородности цементно-песчаной смеси зависит качество готового кладочного раствора.
3. Добавлять воду или известковое молоко следует постепенно, тщательно перемешивая состав. Если принять количество цемента за 1, для получения требуемой консистенции смеси потребуется 0,8 – 0,9 частей чистой холодной воды. Количество известкового молока определяется в соответствии с рецептурой.

Важно! Кладочный раствор на цементной основе утрачивает свои свойства в течении 1,5 – 2 часов. За это время необходимо полностью выработать смесь.

Сколько нужно раствора на 1 м

Расход кладочной смеси зависит, прежде всего, от ее толщины. Принято считать, что для возведения стены толщиной в один стандартный кирпич потребуется до 80 л раствора, таким образом, при кладке в полтора кирпича, расход возрастет до 115 – 120 л. Расход раствора при различной толщине кладки приводится в таблице.

Помимо толщины кладки, на расход оказывают существенное влияние пластичность и подвижность раствора: чем выше эти показатели, тем меньше расход кладочной смеси.

Только использование качественного раствора обеспечит прочность, необходимую несущую способность и длительный срок службы кирпичной кладки. Во время приготовления смеси, необходимо строго соблюдать пропорции и последовательность смешивания ингредиентов. Даже незначительные нарушения рецептуры и технологии приготовления могут привести к нарушению монолитности кладки и разрушению постройки.

Свойства, пропорции, 5 сортов, использование, преимущества и недостатки цементного раствора

Содержание

✔ Это самый прочный тип строительного раствора, поэтому он предпочтителен для использования в различных конструкциях, подвергающихся большой нагрузке.

Соотношение цемента и песка обычно должно составлять от  1 : 3 до 1: 6 , чтобы раствор был удобоукладываемым и прочным.

Использование растворов с более низким содержанием цемента является неудовлетворительным, поскольку любое заметное снижение содержания цемента приводит к снижению удобоукладываемости и снижению сцепления и приводит к пористым швам с тенденцией к низкой морозостойкости.

✔ Цементный раствор 1:8 почти в два раза прочнее известкового раствора 1:3. При использовании в качестве защитной штукатурки цементный раствор образует водоотталкивающий слой и защищает покрываемые элементы от атмосферных воздействий.

а. Кирпичная кладка Строительство:

Обычные кладочные работы с использованием кирпича/камня в качестве структурной единицы. – 1:3 до 1:6

Для армированной кирпичной кладки – 1:2 до 1:3

Для всех работ во влажных условиях – 1:3

Для архитектурных работ – 1:6

Для несущих конструкций – 1:3 или 1:4

б. Штукатурные работы:

Для наружной и потолочной штукатурки – 1:4

Внутренняя штукатурка (если песок не мелкий, т. е. модуль крупности > 3) – 1:5

Для внутренней штукатурки (если мелкий песок в наличии) – 1:6

Для потолка – 1:3

c. Напольные работы:

Соотношение раствора – 1:4 до 1:8

Указательная работа:

Соотношение раствора – 1:1 к 1:3

Примечание. Цементный раствор богатее 1:3 не следует использовать для предотвращения усадки. 2. Марки цементного раствора0013           Смесь (по свободному объему) Прочность на сжатие через 28 дней (в Н/мм ² ) Цемент Песок мм 0,7 1 8 от 0,7   до 1,5 мм 1,5 1 7 от 1,5 до 2,0 мм 3 1 6 от 3,0 до 5,0 мм 5 1 5 от 5,0 до 7,5 мм 7,5 1 4 7,5 и выше 3. Свойства цементного раствора

~ Он должен развивать достаточную прочность на растяжение, сжатие и соединение для работы.

~ Он должен быть прочным.

~ Не влияет на долговечность других материалов.

~ Устанавливать нужно быстро, чтобы была обеспечена скорость строительства.

~ Должно быть дешево.

~ Он должен скреплять кирпичи или камни, образуя плотный шов, через который не может проникнуть вода.

~ В швах, образованных строительным раствором, не должно быть трещин, и они должны сохранять свой внешний вид в течение достаточно длительного времени.
