Содержание

Технология укладки Базальтовой сетки в горизонтальные швы кирпичной кладки (для армирования кирпичной кладки)

Перед армированием кирпичной кладки базальтовой сеткой необходимо выполнить следующие задачи:

На строительную площадку доставляется базальтовая кладочная сетка. Стройматериал складируется и хранится в соответствии с рекомендациями производителя. При отсутствии таких инструкций сетку следует складировать в горизонтальном положении и накрывать пленкой или брезентом. Склад, как правило, находится в помещении или под навесом. На открытом воздухе необходимо хранить стройматериал в свернутом виде.
Подготовить материалы для возведения конструкции (Для получения подробной информации см. Таблицу № 5).
Перед установкой базальтовой сетки завершить работы по укладке кирпичных блоков.

Строительство укрепленного элемента разделено на три этапа: возведение кладки, армирование и заливка. Каждый из этих этапов имеет решающее значение для конечного результата.

При укладке кирпича необходимо помнить о двух важных вещах. Во-первых, кирпичная кладка представляет собой опалубку для раствора, которая устанавливается на постоянной основе. Эта каменная опалубка должна быть построена таким образом, чтобы можно было легко уложить цементный раствор и разместить железную арматуру и геосетку. Во-вторых, качество изготовления стройматериалов оказывает значительное влияние на прочность конструкции. Швы, которые не заполнены раствором, и элементы, расположенные не по отвесу, не будут должным образом укреплены.

На рисунках 1.1 и 1.2 изображены схемы армирования базальтовой сетки кирпичной кладки.

Подготовьте сетчатые ленты равные ширине стен с небольшим запасом в 6-8 мм. Длина лент должна превосходить длину стен на 2-3 метра. Используйте бытовые ножницы, чтобы разрезать базальтовую сетку. Сеть следует предварительно проверить на наличие крупных механических повреждений и разрывов, при необходимости очистить от грязи, снега, наледи и другого мусора.

Процесс укладки геосетки на кирпич:

При укладке материала следует использовать перекрытие в 2-3 ячейки между соседними сетками.
Каменщик четвертой категории кладет следующий ряд кирпичных блоков поверх уложенной базальтовой сетки с отступом в 3-4 мм с каждой стороны кладки. Важно исключить серьезные повреждения сетки и ее смещение относительно кирпичной кладки. Базальтволокно можно укладывать на цементные, известковые или клеевые растворы.

Каждые последующие 4-5 рядов кладки по высоте покрываются базальтовой сеткой.

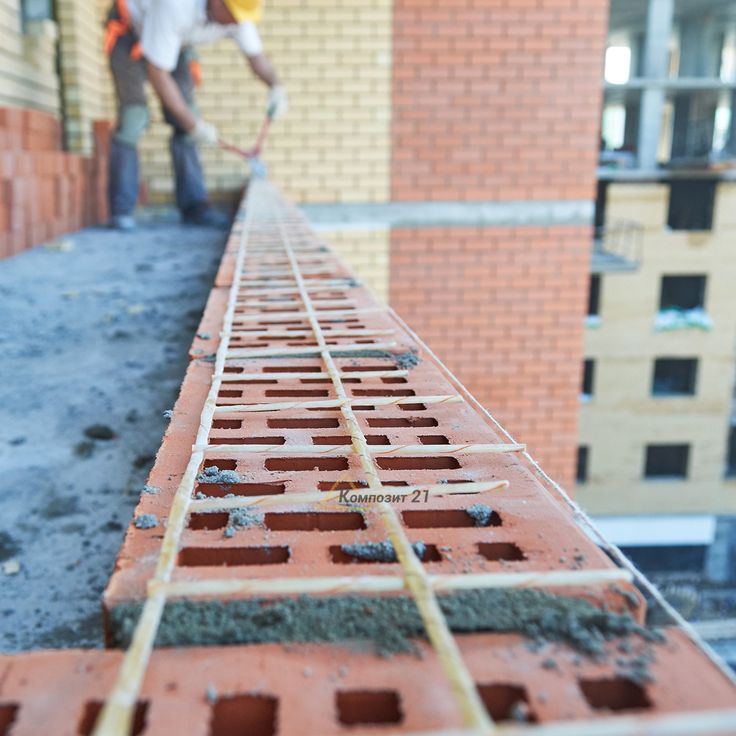

Рис.1.1. Общий вид укладки Базальтовой сетки

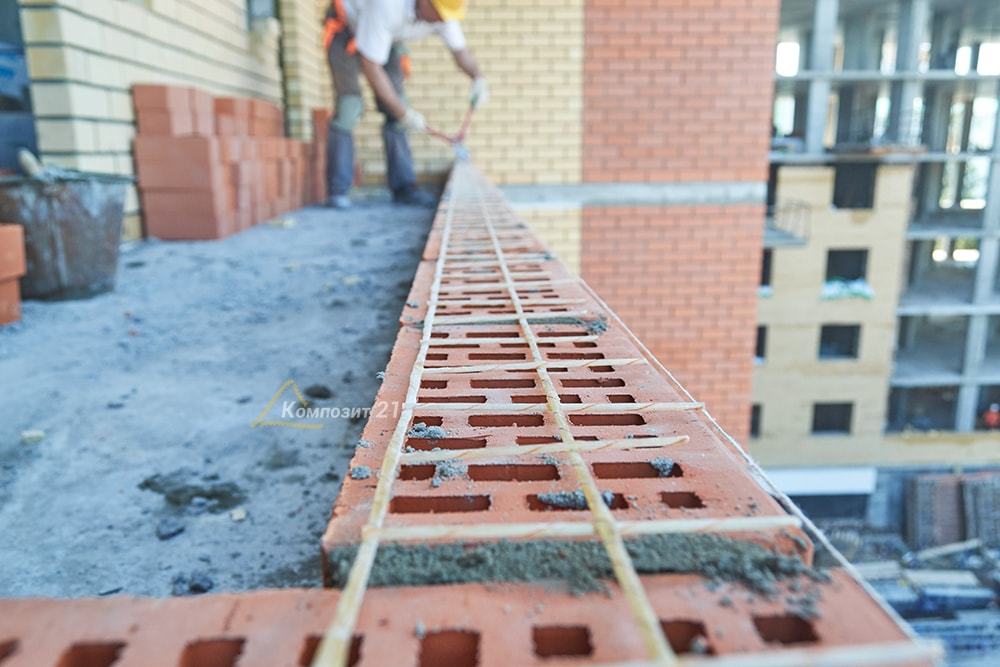

Рис. 1.2. Армирование кладки Базальтовой сеткой кладочной ССБ.

Таблица № 5.

Ведомость потребности технологической оснастки, инструмента, инвентаря и приспособлений для кладочных работ.

№ п/п	Наименование	Тип,марка, ГОСТ	Тех. характеристика	Назначение	Количество
1	Уровень строительный	Ус1-300 ГОСТ 9416-83	Масса 0.12 кг.	Контроль горизонтальности кладки	1
2	Рулетка измерительная метал.	ЗПК 30 АНТ11 ГОСТ 7502-80	Длина 30 метров	Для линейных измерений	1
3	Линейка метал. измерительная	ГОСТ 427-75	Длина 1 метр.	Для линейных измерений	1
4	Ножницы хозяйственные	ГОСТ Р 51268-99		Для резки сетки ССБ	1
5	Каска строительная	ГОСТ 12. 4.087-84		Для защиты головы	Для каждого работающего
6	Пояс предохранительный	ГОСТ Р 50849-96			Для каждого работающего
7	Рукавицы			Для защиты рук	Для каждого работающего

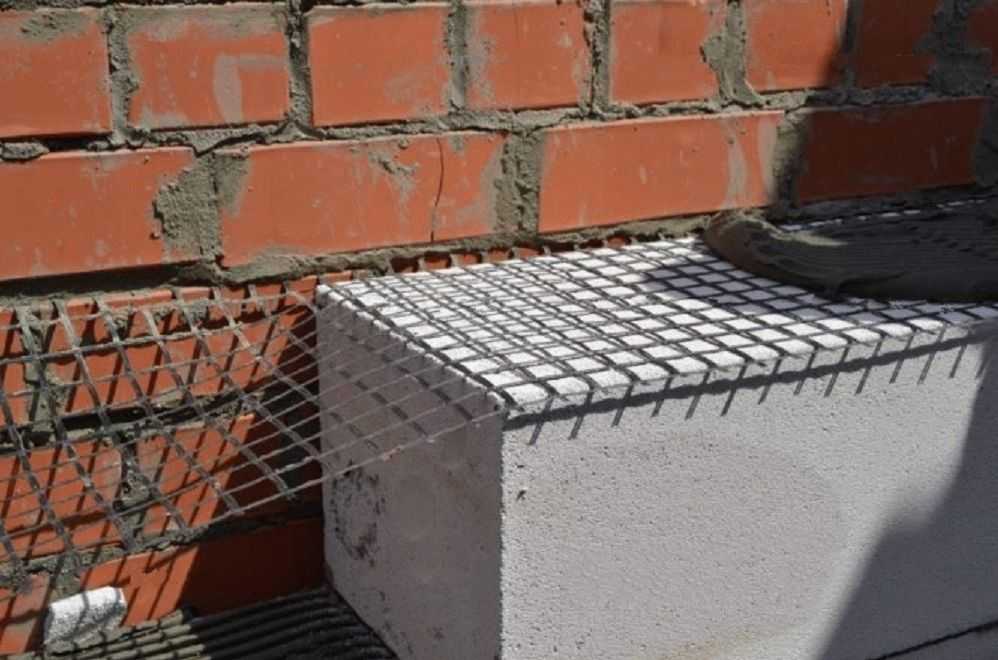

Использование армирующей сетки для кладки из блоков

Кладка из любых блоков: газобетонных, пенобетонных, керамзитобетонных, шлакоблоков, как и кирпичная, требует дополнительного укрепления для повышения прочности строения, предотвращения трещин как в процессе строительства, так и при эксплуатации здания. Поэтому уже на стадии проектирования дома предусматривается армирование кладки из блоков с помощью кладочной сетки.

Применение армирующей сетки:

позволяет равномерно распределить нагрузку на несущие конструкции, что увеличивает их надежность и прочность;
предотвращает появление щелей и трещин в результате неравномерной усадки постройки;
снижает негативное действие вибраций;
противодействует расслоению кладки;
повышает ударную прочность кладки.

Промышленность выпускает специальные материалы для армирования кладки из различных видов блоков, соответствующие действующим ГОСТам и СНИПам. Это металлические, пластиковые и базальтовые кладочные сетки различных размеров.

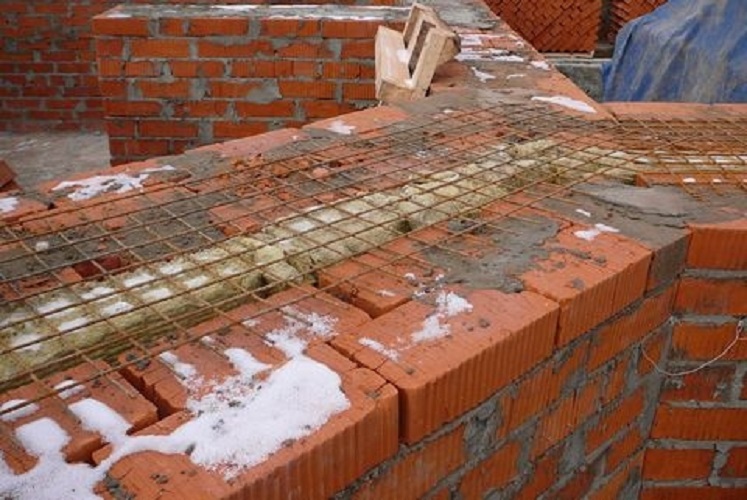

Кладочная сетка из металла — свойства и особенности применения

Металлическая кладочная сетка — наиболее прочный материал. Широко применяется при возведении зданий из пеноблоков, газобетона, шлакоблоков. Используется для укрепления наружных стен и внутренних перегородок.

Металлическая кладочная сетка — это сварная сетка из углеродистой или низколегированной стали, выпускаемая согласно требованиям ГОСТ Р 57265-2016 и ГОСТ 23279-2012. Для повышения антикоррозионной стойкости на сетки наносится цинковое покрытие.

Основные преимущества кладочной сетки из металла:

долговечность — срок службы не менее 15 лет;
механическая прочность;

незначительный вес;
невысокая стоимость.

Прочность и устойчивость к разрывам кладочных сеток из стали увеличивается с увеличением диаметра проволоки и уменьшением размеров ячеек. Однако нужно помнить, что для армирования кладки стен из пеноблоков, газоблоков или шлакоблоков не следует выбирать сетку из проволоки диаметром более 6 мм, поскольку это ухудшает соединение отдельных блоков.

Особенности укладки армирующей сетки

Во многих случаях нет необходимости армировать стены из блоков целиком. Дополнительного усиления требуют только зоны наибольшей нагрузки, прежде всего — первый этаж, а именно:

нижний ряд кладки;
стыки перекрытий и перегородок;
зоны под оконными проемами.

При высоте этажей более 3 метров, кладочную сетку следует уложить не менее чем в двух местах. Стены, которые подвергаются интенсивным рабочим или ветровым нагрузкам армируются полностью.

Укладку сетки начинать нужно с нулевого ряда блоков, то есть на цоколь. Количество рядов блоков, через которое следует класть сетку, зависит от технологии кладки дома.

При использовании в качестве облицовочного материала кирпича применение армирующей сетки обеспечит прочное соединение кирпичной облицовки и блоков между собой.

Как укладывать каменную облицовку

Укладка каменной облицовки

Следующее руководство представляет собой общий обзор правильных шагов, связанных с укладкой натурального или искусственного тонкого каменного покрытия традиционным методом, когда нет особых обстоятельств. Ваш конкретный проект может быть уникальным и может потребовать дополнительных шагов. Пожалуйста, свяжитесь с RCP Block & Brick, чтобы обсудить ваш конкретный проект. Посмотреть все доступные мотивы каменного шпона .

О чем следует помнить

Следите за чистотой рук и каменной облицовки в процессе укладки
Важно не допускать высыхания раствора на лицевой стороне камня. Влажный раствор на камне оставляет пленку, которая тускнеет на внешнем виде камня и должна быть удалена немедленно до того, как он высохнет/затвердеет. Удаление можно выполнить с помощью жесткой щетки и чистой воды
Положите защитный материал на землю, где дождь или вода могут привести к попаданию грязи на камень
Весь камень должен быть уложен в соответствии с местными строительными нормами
Проникновение воды и повреждение могут быть вызваны неправильной установкой. Камень должен быть установлен не менее чем на 3 дюйма выше уровня грунта, чтобы предотвратить постоянное насыщение водой тыльной стороны камня и повреждение конструкции

Этап 1: Расчет материалов

Прежде чем вы сможете приступить к проекту установки, вам необходимо рассчитать необходимое количество материала для вашего проекта тонкого каменного шпона.

Сколько камня вам нужно?

Начните с подсчета квадратных метров площади, которую вы планируете покрыть камнем (длина х высота). Если ваш проект включает в себя угловые камни, вычтите 1 квадратный фут за каждый погонный фут углов, которые вы будете использовать. Не уверена? Позвоните в RCP Block & Brick, и мы поможем рассчитать ваши потребности в камне.

Учитывайте размер строительного шва:

Одним из аспектов, который следует учитывать при расчете материалов, является размер строительного шва между кусками камня. Большая часть камня упаковывается с расчетом на 1/2-дюймовый растворный шов. Если ваш шов будет отличаться (например, сухая кладка или нанесение цементного раствора), соответствующим образом скорректируйте свои оценки.

Расчет количества каменного шпона

Этап 2: Подготовка поверхности

Подготовка поверхности является ключевым аспектом в предотвращении любого повреждения водой и обеспечении того, чтобы ваш проект каменного шпона оставался структурно прочным в течение всего срока установки.

Каркасная наружная стена:

Включая фанерные панели, обшивку стен или металлический сайдинг заподлицо

Покройте поверхность атмосферостойким барьером, например толем. Обязательно перекрывайте швы на 4 дюйма в виде черепицы. В соответствии с местными строительными нормами и правилами установите металлическую рейку поверх атмосферостойкого барьера с помощью оцинкованных гвоздей или шурупов на 6 дюймов по центру по вертикали и 16 дюймов по центру по горизонтали, минимально проникая в шпильки. 1″. Остановите металлическую планку в 1 дюйме от готовых краев. Убедитесь, что все углы завернуты внахлест на металлическую планку не менее чем на 4 дюйма.

Каркасная внутренняя стена:

Включая фанеру, гипсокартон, зеленый гипсокартон или фиброцементную плиту

В соответствии с местными строительными нормами и правилами установите металлическую рейку с помощью оцинкованных гвоздей или шурупов 6 дюймов по центру по вертикали и 16 дюймов по центру горизонтально, проникая в шпильки минимум на 1 дюйм. Остановите металлическую планку на 1 дюйм от готовых краев. Убедитесь, что все углы завернуты внахлест на металлическую рейку не менее чем на 4 дюйма (нет необходимости использовать просечно-вытяжную решетку на фиброцементной плите, если это не требуется местными строительными нормами)

Наружная или внутренняя бетонная стена

Включая очищенный и необработанный бетон, кирпичную кладку или штукатурку

Каменный шпон можно укладывать непосредственно на эти поверхности, если они чистые и на них нет краски или мусора. Обязательно осмотрите новый бетон, чтобы убедиться, что на поверхности нет антиадгезивов (опалубочного масла). Если имеются разделительные составы, протравите поверхность бетона травильным составом. Окрашенные поверхности необходимо подвергнуть пескоструйной очистке или иным образом очистить от краски. Поверхность должна быть очищена от краски, пыли или грязи. Если очистка поверхности слишком сложна, металлическую рейку можно прикрепить к поверхности бетонными гвоздями. В соответствии с местными строительными нормами, установите металлическую рейку с помощью оцинкованных гвоздей или шурупов на 6 дюймов по центру по вертикали и 16 дюймов по центру по горизонтали, проникая в шпильки минимум на 1 дюйм. Остановите металлическую рейку на расстоянии 1 дюйм от готовых краев. Обязательно заверните все углы, перекрывая металлическую планку не менее чем на 4 дюйма 9.0007

Каркасная внешняя стена

Каркасная внутренняя стена

Бетонная внутренняя или наружная стена

Шаг 3: Шпаклевка

Металлическая рейка используется, когда требуется шпаклёвка. Этот шаг не требуется при нанесении каменного шпона на очищенную бетонную, каменную или оштукатуренную поверхность.

Смешивание защитного слоя:

1 часть кладочного цемента типа S на 2,5 части песка. Смешайте песок и цемент всухую, избегая образования комков в смеси. Медленно добавляйте воду в смесь небольшими порциями, постоянно перемешивая, пока не получите консистенцию пасты или взбитого картофеля. Смешивайте не менее 5 минут.

Нанесение защитного покрытия:

Если необходимо защитное покрытие, используйте шпатель для каменной кладки, чтобы нанести слой защитного покрытия толщиной от 1/2 до 3/4 дюйма на металлическую рейку. Покройте всю площадь рейки, вбивая цемент в отверстия и соскребая излишки. Используйте зубчатый шпатель, чтобы сделать горизонтальные бороздки в защитном слое, пока цемент еще слегка влажный, и дайте ему высохнуть в течение 24 часов.

Нанесение защитного слоя на токарный станок по металлу

Канавки помогут приклеить раствор

Шаг 4: Подготовка камня к укладке

Для достижения наилучших результатов перед началом укладки каменного шпона необходимо позаботиться о нескольких вещах.

Спланируйте компоновку:

Перед укладкой камня рекомендуется разложить камень ровно, чтобы определить размер и цвет каждого отдельного элемента, как они будут уложены для вашего проекта и не требуется ли какая-либо обрезка. необходимый. Старайтесь, чтобы суставы были одинаковой высоты и ширины. Обычно вертикальные и горизонтальные швы должны располагаться в шахматном порядке, чтобы предотвратить появление длинных непрерывных линий, которые могут привлечь внимание к определенной области.

Обрезка камня:

Если необходимо разрезать камень, подойдет пила Skill с алмазным или каменным диском для сухой или мокрой резки. Вы также можете использовать каменный молоток, чтобы разбить камень, придав ему более естественный вид. Кусачки также можно использовать для обрезки небольшого количества камня.

Очистите камень:

Убедитесь, что на поверхности камня нет пыли, грязи или каких-либо незакрепленных частиц. При необходимости полностью промойте камень и дайте ему высохнуть.

Спланируйте расположение перед установкой

Шаг 5: Укладка каменной облицовки

Вы будете прикреплять каменную облицовку к грунтовочному покрытию, используя раствор для каменной облицовки. Ниже приведены необходимые шаги.

Смешивание раствора:

Используйте предварительно смешанный, обогащенный полимером раствор типа S и воду, известный как SVM (строительный раствор для каменного шпона). Позвоните в ближайший офис RCP Block & Brick, чтобы узнать о доступных продуктах и получить советы. Смешайте в соответствии с указаниями производителя.

Установка камня:

Перед установкой поля рекомендуется установить все угловые элементы. Также рекомендуется двигаться снизу вверх.

Используйте кисть или губку для каменной кладки, чтобы смочить тыльную сторону камня, но не пропитывайте его. Это предотвращает вытягивание камнем влаги из раствора, позволяя ему сохнуть естественным образом и с более прочной связью.

Чтобы уложить камень, используйте мастерок для каменной кладки, чтобы смазать обратную сторону камня слоем раствора от 1/2 до 1 дюйма. Используя мастерок, создайте гребень вокруг внешней стороны камня. Это создаст всасывание при укладке камня на место, что поможет удерживать камень до тех пор, пока раствор не схватится. Положите камень на стену, слегка надавливая и вращая его, чтобы часть раствора свободно выдавливалась.

Замешивание строительного раствора для каменной облицовки (SVM)

Установка каменной облицовки

Шаг 6: Затирка швов и оснастка

будет заполнен раствором.

Заполнение швов:

Используйте готовый раствор типа S. С помощью мешка для затирки прорежьте отверстие примерно 1/2 дюйма в кончике мешка (если отверстие еще не предусмотрено). Наполните мешок затиркой примерно наполовину смесью для затирки. небольшое количество в ведро, чтобы предотвратить образование воздушных карманов. Заполните все швы между камнями слоем раствора примерно на 1/2 дюйма (более или менее в зависимости от желаемого эффекта и размера шва).

Инструмент для швов:

По мере того, как раствор затвердевает, отшлифуйте на нужную глубину с помощью инструмента для швов. Почистите швы венчиком, чтобы сгладить их и очистить от рыхлого раствора. Затирка готова к финишной отделке, когда она рассыпается, как песок при очистке щеткой. Если затирка размазывается или отпадает большими кусками, значит, она еще слишком влажная, чтобы ее можно было чистить кистью или наносить удары. Наконец, используйте щетку с мягкой щетиной, чтобы смахнуть пыль с камня.

Затирка между камнями

АРМАТУРА ШВОВ ДЛЯ БЕТОННОЙ КЛАДКИ

ТЭК 12-02Б

ВВЕДЕНИЕ

Стандартная арматура швов для бетонной кладки представляет собой сборку сварных проволок заводского изготовления, состоящую из двух или более продольных проволок, соединенных поперечными проволоками, образуя конфигурацию фермы или лестницы. Первоначально он был задуман в первую очередь для предотвращения растрескивания стен, связанного с термической или влажностной усадкой или расширением, а также в качестве альтернативы каменным перемычкам при связывании каменных тяжей. Обратите внимание, что требования к горизонтальной стали для борьбы с трещинами могут быть выполнены с помощью усиления швов или арматурных стержней. См. Контроль трещин в бетонных каменных стенах, TEK 10-1A (сноска 6).

Армирование швов также повышает устойчивость стены к горизонтальному изгибу, но не является общепризнанным в строительных нормах и правилах для структурных целей. В некоторых случаях его можно использовать при расчете сопротивления изгибу или для удовлетворения нормативных сейсмических требований.

В этом TEK обсуждаются нормы и требования спецификаций для армирования швов, а также представлено общее обсуждение функции армирования швов в бетонных каменных стенах. Подробную информацию о дополнительных способах армирования швов можно найти в других TEK, ссылки на которые даны в этой публикации.

МАТЕРИАЛЫ

Типы арматуры, используемые в каменной кладке, в основном представляют собой арматурные стержни и изделия из холоднотянутой проволоки. Армирование швов регулируется Стандартными техническими условиями на армирование швов каменной кладки, ASTM A951 (ссылка 1), или Стандартными техническими условиями на проволоку из нержавеющей стали, ASTM A580/A580M, тип 304 или тип 316 (ссылка 2), если армирование швов выполнено из нержавеющей стали. согласно Спецификации для каменных конструкций (ссылка 3). Проволока холоднотянутая для армирования швов варьируется от W1.1 до W4.9(от 11 калибра до ¼ дюйма в диаметре; от MW7 до MW32), наиболее популярным размером является W1,7 (9 калибр, MW11). Проволока для кладки гладкая, за исключением того, что боковые проволоки для армирования швов деформируются с помощью накатных колес.

Поскольку требования строительных норм и правил для каменных конструкций (ссылка 4) ограничивают размер арматуры шва половиной толщины шва, практический предел диаметра проволоки составляет W2,8, ( ³ / ₁₆ дюймов, MW17 ) для шва ⅜ дюйма (9,5 мм). Однако армирование шва такой толщины может быть затруднено, если равномерная толщина шва ⅜ дюйма (90,5 мм) необходимо поддерживать.

Типы армирования швов

Армирование швов имеет несколько конфигураций, что отражает его многоцелевое назначение в кирпичных стенах. Обычно для каждого стыка кровати требуется одна продольная проволока (т. е. две проволоки для типичной одинарной стены), но нормы или технические требования могут диктовать иное. Типичное расстояние между узлами арматуры составляет 16 дюймов (406 мм) по центру. Регулируемые стяжки, петли, третьи тросы и сейсмостойкие зажимы также доступны в сочетании с армированием швов для многослойных и облицованных стен.

Армирование стыков лестничного типа (рис. 1) состоит из продольных проволок, сваренных заподлицо с перпендикулярными поперечными проволоками, образующими лестницу. Он менее жесткий, чем арматура швов ферменного типа, и рекомендуется для многогранных стен с полыми пространствами или незаполненными воротниковыми швами. Это позволяет двум перемычкам двигаться независимо, но при этом переносить нагрузки вне плоскости с внешней каменной кладки на внутреннюю каменную стену. Поперечная проволока 16 дюймов (406 мм) по центру должна использоваться для строительства железобетонной кладки, чтобы не допустить, чтобы поперечная проволока попала в пространство ядра и, таким образом, не мешала размещению вертикальной арматуры и цементного раствора.
Арматура стыка фермы (рис. 2) состоит из продольных проволок, соединенных с диагональными поперечными проволоками. Эта форма более жесткая в плоскости стены, чем армирование швов лестничного типа, и при использовании для соединения нескольких ригелей ограничивает дифференциальное движение между ригелями. По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как, например, в одиночных стенах из бетонной кладки. Поскольку диагональные поперечные проволоки могут мешать размещению вертикальной армирующей стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах.
Язычки, стяжки, анкеры, третьи тросы и сейсмостойкие зажимы различных конфигураций часто используются с армированием швов для создания системы, которая работает для: предотвращения растрескивания; кладка кладки скрепляется вместе; анкерная кладка; и, в некоторых случаях, сопротивляться структурным нагрузкам. Расстояние между стяжками и анкерами и другие требования включены в Анкеры и стяжки для каменной кладки, TEK 12-1B (ссылка 5).

Рекомендации по использованию некоторых различных типов армирования швов перечислены в таблице 1.

Рисунок 1—Армирование швов лестничного типа

Рис. 2—Армирование швов ферменного типа

, при условии, что соблюдены минимальные требования к покрытию и зазору.

Требования к покрытию

Углеродистая сталь в армировании швов может быть защищена от коррозии путем покрытия цинком (оцинковка). Цинк защищает сталь двумя способами. Во-первых, он обеспечивает барьер между сталью и кислородом и водой. Во-вторых, в процессе коррозии цинк обеспечивает защитное покрытие. Защитное значение цинкового покрытия увеличивается с увеличением толщины покрытия; поэтому необходимое количество цинкования увеличивается с увеличением степени воздействия, как указано ниже (ссылки 3, 4):

Внутренние стены, подверженные воздействию средней относительной влажности не более 75 %:
Оцинкованная сталь, ASTM A 641 (0,1 унции/фут²) (0,031 кг/м²)
Горячее цинкование, ASTM A 153 (1,5 унции) /фут²) (458 г/м²)
Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580
Наружные стены или внутренние стены, подвергающиеся воздействию средней относительной влажности > 75%:
Горячее цинкование, ASTM A153 (1,5 унции/фут² (0,46 кг/м²)
Эпоксидное покрытие, ASTM A884, класс A, тип 1, ≥ 7 мил ( 175 мм)
Нержавеющая сталь AISI Тип 304 или Тип 316 в соответствии с ASTM A580

Требования к покрытию

Спецификация для каменных конструкций также содержит минимальные требования к покрытию для усиления швов в качестве дополнительного средства защиты от коррозии. Он должен быть размещен так, чтобы продольные провода были погружены в раствор с минимальным покрытием:

½ дюйма (13 мм), когда он не подвергается воздействию погоды или земли,
⅝ дюйма (16 мм) при воздействии погодных условий или земли.

ПРЕДПИСАТЕЛЬНЫЕ ТРЕБОВАНИЯ

Строительные нормы и правила для каменных конструкций включают нормативные требования к армированию швов. Армирование швов в кирпичных конструкциях имеет множество применений. Армирование швов можно использовать для предотвращения образования трещин, горизонтального армирования и склеивания нескольких витков, углов и пересечений. В следующем списке выделены только те требования, которые относятся к армированию соединений. Темы борьбы с трещинами рассматриваются в серии «Управление движением» Руководства NCMA TEK (ссылка 6). Для получения информации об анкерах и стяжках см. Анкеры и стяжки для каменной кладки, TEK 12-1B (сноска 5). Существует также полезное обсуждение армирования швов в качестве структурной арматуры в Стальной арматуре для бетонной кладки, ТЕК 12-4D (ссылка 7).

Общие требования к армированию швов

Для кирпичной кладки, кроме бегущей связки: Горизонтальная арматура должна составлять 0,00028 общей площади поперечного сечения стены по вертикали. Это требование может быть выполнено с помощью армирования швов, размещенного в швах горизонтального слоя. Для 8-дюймов. (203-мм) каменные стены, это составляет W1,7 (9 калибр, MW11) армирование швов через каждый второй ряд. Существуют дополнительные критерии для кирпичной кладки в категориях сейсмостойкости D, E и F.
Требования к сейсмостойкости: В категории сейсмостойкости C и выше (для бетонной кладки, кроме облицовочной), усиление горизонтального шва на расстоянии не более 16 дюймов (406 мм) по центру по вертикали не менее чем двумя проволоками W1.7 (MW11) требуется. Горизонтальная арматура также должна быть предусмотрена внизу и вверху всех проемов в стенах и должна выступать не менее чем на 24 дюйма (610 мм) за пределы проема. Дополнительные сведения о требованиях к сейсмостойкости, в том числе о стенах сдвига, приведены в документе «Предписанный сейсмический расчет и требования к армированию каменных конструкций», NCMA TEK 14-18B (ссылка 8).

Расчетные требования к допустимым напряжениям

В дополнение к вышеуказанным требованиям, бетонные каменные стены, спроектированные с использованием метода допускаемых напряжений и соединенные стеновыми анкерами, должны иметь максимальное расстояние между анкерами 36 дюймов (914 мм) по горизонтали и 24 дюйма (24 дюйма). 610 мм) по вертикали. Для выполнения этого требования вместо стенных связей можно использовать поперечную проволоку для усиления швов.
При проектировании стен несоставного действия армирование швов ферменного типа для связывания строп не допускается.
Комбинированное армирование швов язычками или регулируемыми стяжками является популярным вариантом для склеивания многослойных стен, и на него распространяются дополнительные требования нормативных документов.

Примерные проектные требования

Когда две кладки скрепляются арматурой шва, по крайней мере одна поперечная проволока должна служить связующим звеном на каждые 2⅔ фута² (0,25 м²) площади стены. Вертикальный шаг арматуры стыка не может превышать 24 дюйма (610 мм), а поперечные проволоки должны быть шириной 1,7 (9калибр, MW11) минимум, без капель и залитый раствором.
Пересекающиеся стены, когда они зависят друг от друга для боковой поддержки, могут быть закреплены несколькими предписывающими методами, включая использование арматуры шва, расположенной не более чем на 8 дюймов (203 мм) по центру по вертикали. Продольные провода должны простираться не менее чем на 30 дюймов (762 мм) в каждом направлении на пересечении и иметь размер не менее W1,7 (калибр 9, MW11).
Пересечения внутренних ненесущих стен могут быть закреплены несколькими предписываемыми методами, включая усиление швов на максимальном расстоянии 16 дюймов (406 мм) o.c. вертикально.

Требования к использованию в облицовке

Предписывающие требования к армированию швов в кирпичной кладке облицовки включены в Строительные нормы и правила для каменных конструкций, глава 6. Эти положения ограничены районами, где базовая скорость ветра не превышает 110 миль в час ( 177 км/ч), как указано в ASCE 7-02 (ссылка 9). Дополнительные ограничения описаны в Кодексе. Приведенная ниже информация относится к армированию стыков или части армирования стыков системы стяжек/анкеров. Для получения информации о требованиях к анкерам и стяжкам см. Бетонные облицовочные материалы, TEK 3-6C (ссылка 10).
Армирование швов лестничного типа или язычкового типа разрешено в конструкции из шпона с помощью поперечных проволок, используемых для закрепления шпона каменной кладки. Минимальный размер продольной и поперечной проволоки составляет W1,7 (калибр 9, MW11), а максимальное расстояние составляет 16 дюймов (406 мм) по центру по вертикали.
Регулируемые анкеры в сочетании с арматурой шва могут использоваться в качестве анкеровки с продольной проволокой арматуры шва не менее W1,7 (калибр 9, MW11).
Усиление шва также может использоваться для крепления каменной облицовки к кирпичной кладке при условии, что максимальное расстояние между внутренней поверхностью облицовки и внешней поверхностью бетонной опорной кладки составляет 4 ½ дюйма (114 мм).
В категориях сейсмостойкости E и F в редакции Строительных норм и правил для каменных конструкций от 2005 г. требуется армирование швов непрерывной одинарной проволокой, минимум W1.7 (9 калибр, MW11), по ширине облицовки на максимальном расстоянии 18 дюймов (18 дюймов). 457 мм) по центру по вертикали. Зажимы или крючки должны прикреплять проволоку к арматуре стыка. Международные строительные нормы и правила 2003 г. (ссылка 11) также предписывают это требование для категории сейсмостойкости D.
Расстояние между анкерами и, как следствие, возможное расстояние между армирующими элементами уменьшены для категорий проектирования сейсмостойкости D, E и F и в районах с сильным ветром.

Требования к использованию в кладке стеклопакетов

Армирование горизонтальных швов должно располагаться не более чем на 16 дюймов (406 мм) по центру, располагаться в стыке слоя раствора и не должно пересекать деформационные швы.
Минимальная длина соединения составляет 6 дюймов (152 мм).
Усиление швов должно быть размещено непосредственно над и под отверстиями в панели.
Арматура стыка должна состоять как минимум из 2 параллельных продольных проволок размера W1,7 (калибр 9, MW11) и сварных поперечных проволок W1,7 (9манометр, MW11) минимум.

УСТАНОВКА

Установка армирования швов – рутинная работа каменщиков. Арматура стыка укладывается на лицевые оболочки, а поверх нее наносится раствор. Требования к покрытию должны быть соблюдены. Установка правильного типа арматуры шва с указанным коррозионно-стойким покрытием имеет важное значение, а также обеспечение ее установки на надлежащих расстояниях и в надлежащих местах. Положения по обеспечению качества, связанные с армированием швов, обычно включают:

Предоставленные материалы

Сертификат на материал, указывающий на соответствие, должен включать:

материал соответствует указанному стандарту ASTM,
указанная защита от коррозии поставлена,
была предоставлена, а
другие критерии, если это необходимо или указано.

Осмотр

Масло, грязь и другие материалы, препятствующие склеиванию, должны быть удалены. Легкая ржавчина и прокатная окалина допустимы.
Требования к покрытию выполнены.
имеют длину не менее 6 дюймов (152 мм) (см. рис. 3) для надлежащей передачи растягивающих напряжений. Завязывать не нужно. В строительных документах могут быть указаны более длинные соединения, особенно если арматура стыка используется как часть конструкционной горизонтальной арматурной стали.
Убедитесь, что армирование швов, используемое для борьбы с трещинами, не проходит через деформационные швы.
Если стяжки или анкеры являются частью арматуры стыка, проверьте, что заделка в примыкающей звездочке, выравнивание и расстояние находятся в пределах заданных значений.

Рисунок 3—Соединения внахлестку в армировании швов

Ссылки

Стандартные технические условия на армирование швов каменной кладки, ASTM A951-02. ASTM International, 2002.
для проволоки из нержавеющей стали, ASTM A580/580M-98 (2004). ASTM International, 2004.
для каменных конструкций, ACI 530.1-05/ASCE 6-05/TMS 602-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
к каменным конструкциям, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
Анкеры и стяжки для кладки, ТЭК 12-1А. Национальная ассоциация бетонщиков, 2001 г.
Серия контроля движения, Раздел 10, Национальная ассоциация бетонщиков:
Контроль трещин в бетонных каменных стенах, TEK 10-1A, 2005 г.
