Кладочная сетка для шлакоблока: Сетка кладочная как укладывать – простыми словами

приемы кладки, плюсы и минусы шлакоблока

Шлакоблок популярный строительный стеновой материал. Популярность объясняется не только относительной дешевизной (выходит намного дешевле кирпича), но и возможностью изготовления его в домашних условиях. Для этого существуют, как готовые в продаже ручные станки, так и изготовленные самодельные станки вручную. Но мы поговорим исключительно о том, как выполняется кладка шлакоблока при строительстве.

Содержание

1. Шлакоблок как строительный материал
2. Приемы кладки шлакоблока
3. Достоинства и недостатки шлакоблока как материала для строительства стен
4. А что с качеством материала?

Шлакоблок как строительный материал

Шлакоблок – искусственный строительный камень, изготовленный на основе спрессованного в форме цементированного шлакобетона. Состоит из шлакового наполнителя и цемента. В качестве наполнителя может выступать не обязательно производственный шлак. Шлакоблоки делают и на основе гранитного щебня, гранитного отсева, обычного гравия, боя стекла, крупнозернистого песка, засохших кусков цемента. “Шлакоблок” – обобщающее для всех перечисленных вариантов название.

Шлакоблок имеет размеры 400Х200Х200. Иногда 390Х190Х190. Объясняется это тем, что 10 мм оставляется в расчете на растворный шов. Кладка шлакоблока осуществляется на цементно-песчаном растворе. В абсолютном большинстве случаев кладку шлакоблока делают однорядной. Но иногда бывает двухрядная. И даже трехрядная.

Рядность шлакоблочной кладки зависит от назначения и крепости постройки.

Приемы кладки шлакоблока

Практически все приемы кладки шлакоблока такие же, как и на кладке кирпичной. Здесь и перевязка рядов, и армирование через 4-5 рядов кладочной сеткой.

И те же способы проверки уровней, и почти те же инструменты. Главное дополнение по инструменту – резиновая киянка (молоток), которой производится усадка шлакоблока на раствор с помощью постукивания.

Еще одним отличием от кирпичной кладки является требование, куда большего количества раствора, поскольку ведро раствора идет не более, чем на четыре шлакоблока. Потому заранее рекомендуем запастись бетономешалкой. Это заметно облегчит ваши физические нагрузки и сильно сэкономит ваши силы.

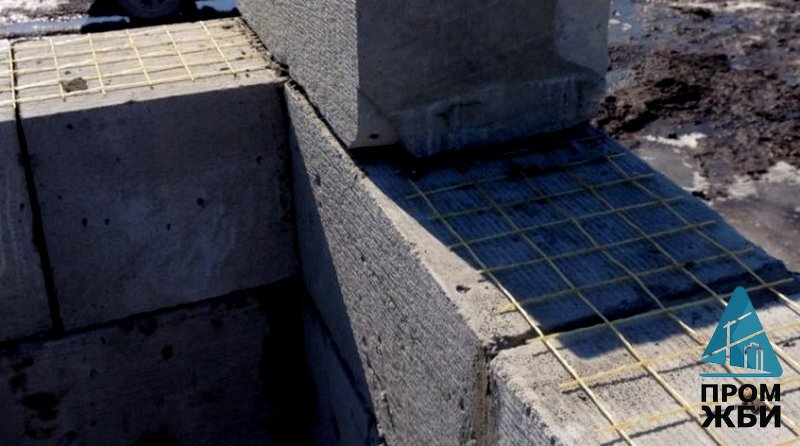

Кладка шлакоблока всегда осуществляется пустотами вниз. Ровность рядов также соблюдается с помощью натянутого вдоль ряда шнура. Перед самой кладкой не забудьте про гидроизоляцию цоколя.

Говоря о достоинствах шлакоблока, нельзя не вспомнить и о многих его недостатках. Главный минус заключается в крайне низкой способности к сохранению тепла. Потому для строительства жилых домов он не очень годится. Шлакоблок лучше всего подходит техническим помещениям, где требования по сохранению тепла не очень высокие. Чаще всего из него строят заводские цеха, складские помещения, гаражи.

Еще один минус заключается в слабой гидроустойчивости. Шлакоблоком нельзя строить подвалы, колодцы, другие незащищенные гидроизоляцией подземные сооружения. То же самое можно сказать и о воздействии на шлакоблок жидкой агрессивной среды. Например, при изготовлении сливных канализационных ям он не годится.

Кроме, так сказать, природных негативных факторов существуют еще и технические. Например, стены из шлакоблока, которые собираются перекрывать плитами перекрытия, закончить лучше двумя-тремя рядами кирпича. Причина заключается в том, что шлакоблок “не любит” прямого соприкосновения с большими нагрузками. То же самое относится к стенам, на которые вы собираетесь опереть тяжелый лестничный марш делая лестницу из бетона. В этом случае вокруг места стыка на полметра нужно обложить кирпичом. А то и вовсе всю стену выстроить из кирпича.

А что с качеством материала?

Конечно же, нельзя обойти отдельным абзацем и вопрос качества. Увы, в последние лет 10-15 качество любых отечественных стройматериалов упало. Причины разные. Самая распространенная причина низкого качества шлакоблока заключается в недосыпании нужной консистенции цемента при изготовлении, из-за чего страдает крепость шлакоблока. Кроме того, нельзя обойти стороной вопрос происхождения шлака. В некоторых случаях шлак может быть вреден по своему химическому составу. Он может даже излучать радиацию. Потому стараются брать шлакоблок с гранитным отсевом, щебнем, гравием. Такой шлакоблок выйдет немного дороже, но зато здоровью обойдется дешевле. https://xannonce.ch Да и вопрос соблюдения размеров, к сожалению, тоже иногда бывает актуальным.

Есть и небольшие негативные моменты. Они связаны с относительной тяжестью шлакоблока.

Чем выше стена, тем сложнее его доставить на верх. Потому, если у вас нет подъемных механических средств, скорость кладки на высоте теряется.

Естественно усталость от работы со шлакоблоком наступает быстрее, чем от работы с кирпичом. И все же шлакоблок своей простотой продолжает завоевывать потребителя.

Сетка кладки. Сетка армировочная из ВР-1

Главная / Сетка металлическая / Сетка кладочная

Цена сетки для армирования и кладочной сетки ➤

Купить сетку для кладки оптом с доставкой и в розницу со склада.

Цена сетки для кладки

Дата 04.02.2022г.

сетка	проволока ВР-1	длина	ширина	Мелк. опт	Оптом
кладки	Ø	карти	карты	Цена сетки / шт	Цена сетки / шт
50х50х3	2.8	2	0.25		29.28
	2.8	2	0.37		43.50
	2.5	2	0.5	53.88	51.12
	2.8	2	0.5	67.92	64.38
	2.5	2	1	103. 38	98.04
100х100х3	2.8	2	0.37	32.34	30.66
	2.5	2	0.5	32.82	31.14
	2.8	2	0.5	—	—
	2.5	2	1	57.54	54.60
	2.8	2	1	76.86	72.90
50х50х4	3.8	2	0.5	120.00	113.82
100х100х4	3.8	2	1	136.02	129.00

Цена кладочной сетки увеличивается с уменьшением ячейки и увеличением диаметра прутов.
Ниже приводим фактические размеры прутов, ячеек и вес. Самым надежным контролем количества сетки кладки, которую Вы покупаете, является вес. Цена сетки кладочной зависит от сезонного фактора.

*- фактический Ø ниже номинального за счет допусков. По Вашему письменному требованию допуски могут быть уменьшены, но вырастет фактический вес и цена.
**- чем меньше количество прутов в сетке кладки, тем больше допуск по ячейке.
Если Вы хотите купить сетку армирующую для кладки с другими ячейками, диаметром прутков или габаритами карты, закажите и мы ее поставим. Сетка кладочная в Украине не подлежит обязательной сертификации. Вот письмо стандартметрологии, которое подтверждает это.

По Вашему требованию предоставляем сертификат качества на пров. ВР-1.

Ø проволоки ВР не менее 3,0 мм и не более 5,0 мм. Связано это с тем, что для предотвращения коррозии, сетка кладки должна быть защищена слоем раствора толщиной не менее 2,0 мм. В связи с этим общая толщина шва, в котором расположена прямоугольная сетка кладки из проволоки диаметром 5 мм, должна быть не больше, чем 14 мм.
Расстояние между прутами должно варьироваться не меньше 30 мм и не более 120 мм. Но у нас заказывают сетку кладки с ячейками до 250 мм, ее используют не для кладки, а для армирования полов. Армирующая сетка должна иметь такие габариты, чтобы концы стержней выступали на 2—3 мм за одну из внутренних поверхностей простенка или столба. По этим концам проверяют наличие сетки в кладке.
Ячейки 50, 100, 150, 200, 250 мм, они бывают прямоугольной и квадратной формы.

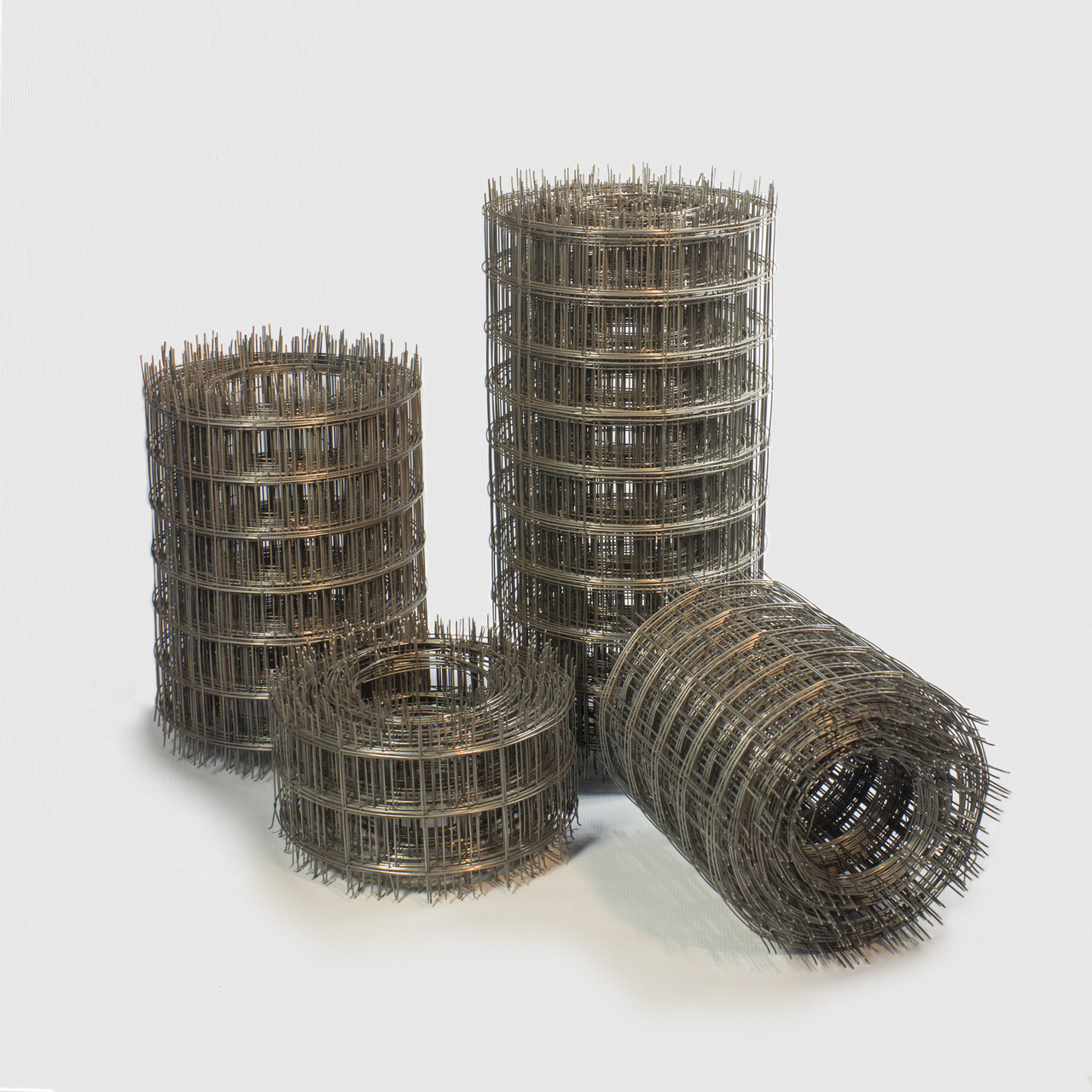

Сетка кладки производится в картах

Производят карты длиной 2 м и шириной, ориентированной ширине кирпичной стенки: 0,5 м, 0,37 м, 0,25 м и т.д. Сетку для кладки в длинных картах называют часто армопояс. Карты упаковывают в пачки по 10 шт и увязывают вязальной проволокой.

Сырье для производства кладочной сетки

Материал для изготовления — ВР-1 по ГОСТ 6727-80.

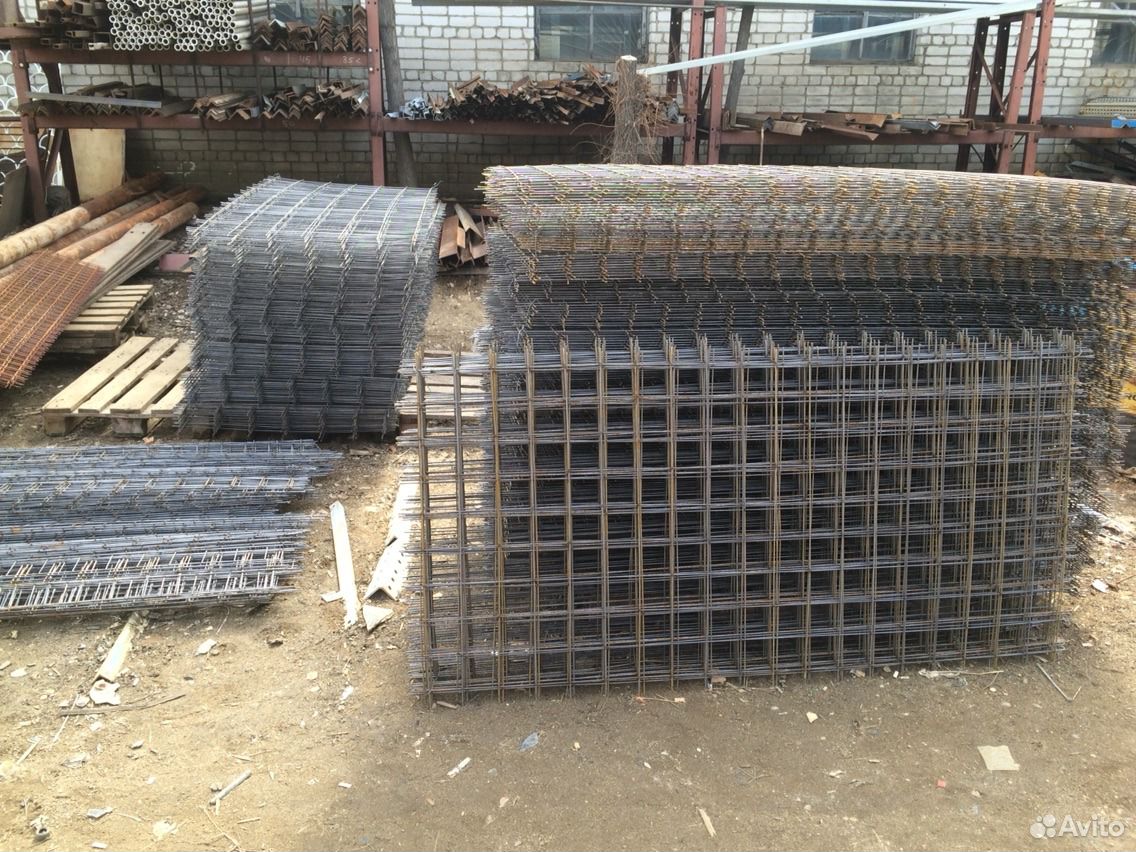

Сетку для кладки кирпича и блоков мы отгружаем с нашего склада в Запорожье. Оптовые партии можете получить самовывозом со склада или мы ее доставим Вам на объект или на Ваш склад по Украине.

География продаж у нас достаточно широкая: Киев, Чернигов, Сумы, Полтава, Харьков, Одесса, Николаев, Херсон, Кировоград, Черкассы, Винница, Хмельницкий, Ровно, Тернополь, Черновцы, Ужгород, Ивано-Франковск, Львов, Луцк и другие города областного и районного значения.
Мы продаем армирующие сетки с 1997 года, у нас более 70000 покупателей юридических и частных лиц, имеем и бережем репутацию надежного поставщика.

На фотографии результат экономии. Раньше в строительстве были законы и СНИПы, которые жестко контролировались. Если по СНИПу в кладке должна была использоваться проволока 3 мм. То она была заложена в проект и, соответственно в саму кладку. Сейчас всем нужна дешевая сетка кладочная в ущерб нормам и безопасности. Доходит до абсурда, когда строители спрашивают сетку кладки из проволоки 2,4-2,5 мм. Логика понятна — по быстрому заработать денег и сдать дешевый объект. Если дом рухнет, то этого прораба или ФЛП уже не найдешь. Только большие корпорации, которые давно на рынке, дорожат своей репутацией и придерживаются строительных норм. Они не экономят на сетке кладки, т.к. понимают, чем может обернуться эта сомнительная возможность по быстрому «срубить денег».

Используется для армирования стен из красного и силикатного кирпича, укрепления простенков, для блоков из пенобетона и шлакоблока. Ширина указывает на сферу применения сетки кладочной.

0,25х2 м — сетка для кладки кирпичных заборов.
0,37х2 м — сетка для кирпичной кладки в 1.5 кирпича.
0,50х2 м — сетка для кирпичной кладки в 2 кирпича.

Для армирования полов и цементной стяжки чаще всего используют сетку кладочную 1х2 м. Сетка из ВР-1 применяется и для монтажа временных строительных ограждений, для укрепления дорожных покрытий.

Есть и не обычное применение — для изготовления габионов, клеток для животных, каркасов для теплиц.

Wire-Mesh-Ups-sm — Carroll’s Building Materials (Санкт-Петербург, Флорида)

2001 13-я авеню Север

Санкт-Петербург, Флорида 33713

(727) 822-3370

Отправьте нам текстовое сообщение

Пишите в наш отдел продаж

Рабочие часы

Понедельник – пятница: 7:00–17:00
Суббота: 7:30–14:30
Закрыто по воскресеньям.

Строительные материалы Кэрролла

• Часы работы
  Понедельник – пятница, с 7:00 до 17:00
  Суббота 7:30–14:30
  Закрыто по воскресеньям.
• Телефон:
  (727) 822-3370
• Текстовое сообщение:
  (833) 921-8854
• электронная почта:
  [электронная почта защищена]
• Адрес:
  2001 13th Ave North
  St. Petersburg, FL 33713

Ссылки на сайты

Нужна помощь?

Готовы сделать заказ? Есть еще вопросы? Свяжитесь с нашим отделом продаж напрямую.

Выберите продавца:

Коди Ласситер

МЕНЕДЖЕР ПО ПРОДАЖАМ И МАРКЕТИНГУ

Поговорить с Коди

Александр Альварес

ОБЩИЕ ПРОДАЖИ

Поговорите с Александром

Скотт Кэрролл

ОБЩИЕ ПРОДАЖИ И ЗАКАЗЫ НА ДАЛЬНИЕ РАССТОЯНИЯ

Поговорите со Скоттом

Стив Кэрролл

ОНЛАЙН-ПРОДАЖИ, МАРКЕТИНГ И ВЕБ-ДИЗАЙН

Поговорите со Стивом

Тайриз Херст

ОБЩИЕ ПРОДАЖИ

Поговорите с Тайризом

Кэмерон Дейнард

ОБЩИЕ ПРОДАЖИ

Поговорите с Кэмерон

Или.

Телефон

(727) 822-3370

Позвоните нам

Текстовое сообщение

(833) 921-8854
Отправьте нам текстовое сообщение
Обычно мы отвечаем в течение 1 рабочего дня

Напишите нам

Нужна помощь?

Заполните форму, и Коди свяжется с вами как можно скорее.

Коди Ласситер

Менеджер по продажам и маркетингу

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Телефонный звонокТекстовое сообщениеЭлектронная почта

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Александр свяжется с вами в ближайшее время.

Александр Альварес

Отдел продаж

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Телефонный звонокТекстовое сообщениеЭлектронная почта

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Скотт свяжется с вами в ближайшее время.

Скотт Кэрролл

Общие продажи и

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Телефонный звонокТекстовое сообщениеЭлектронная почта

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Стив свяжется с вами в ближайшее время.

Стив Кэрролл

Интернет-продажи и веб-дизайн

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Телефонный звонокТекстовое сообщениеЭлектронная почта

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Tyrese свяжется с вами в ближайшее время.

Тайриз Херст

Общие продажи

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Телефонный звонокТекстовое сообщениеЭлектронная почта

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Камерон свяжется с вами в ближайшее время.

Кэмерон Дейнард

Отдел продаж

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Телефонный звонокТекстовое сообщениеЭлектронная почта

Да, запишите меня. Нет, спасибо.

Less Is More – Masonry Magazine

Армирование швов

Подрядчики Mason могут помочь улучшить характеристики армирования швов.

Дэн Зехмайстер, PE, FASTM и Джефф Снайдер, MBA

Вы все еще сталкиваетесь со спецификациями проекта, которые требуют (часто или время от времени) проволоки в форме фермы, сверхпрочной проволоки, готовых уголков и/или Т-образных профилей? Если это так, пришло время подняться по лестнице, чтобы ваша компания могла положительно повлиять на конструктивность, производительность и экономическую эффективность проектов вашего клиента.

Слишком много спецификаций для армирования горизонтальных швов непреднамеренно включают требования, которые могут подорвать способность соответствовать нормам и негативно повлиять на технологичность, производительность и экономическую эффективность армированных стеновых систем CMU. Некоторые требования являются просто ненужной тратой времени, в то время как некоторые, такие как сборные T для пересекающихся стен, могут даже повысить уровень безопасности.

Подрядчики Mason могут самостоятельно вмешиваться (до или во время процесса подачи), чтобы обучать проектировщиков и специалистов по строительству множеству доступных данных о соблюдении норм и производительности. Должны быть восприимчивые уши, потому что никто не хочет брать на себя ответственность за то, чтобы потребовать от вас продолжить установку, связанную со спецификациями, которые могут подорвать вашу способность соответствовать кодексу.

Еще одним преимуществом этого упражнения является то, что в случае успеха вы не только положительно повлияете на конкретный проект, обновив основные спецификации дизайнера, но и окажете эффект домино на будущие проекты.

Основная цель этой статьи — предоставить вам инструменты (знания), подтверждающие принцип «меньше значит больше», когда речь идет об использовании армирования горизонтальных швов. Мы начнем с краткой истории, включая почему, где и что такое провод, включая множество факторов, влияющих на его использование. Мы также коснемся углов, пересечений и отделки. Наконец, мы представляем общую спецификацию, которая обеспечивает соответствие кодам IBC и TMS с прицелом на улучшенную конструктивность и экономичность.

История

По данным Национальной ассоциации бетонщиков (NCMA) TEK 12-2B (2005) Армирование швов для бетонной кладки: «Первоначально оно было задумано в первую очередь для предотвращения растрескивания стен, связанного с горизонтальной термической или влагой усадкой или расширением, а также в качестве альтернатива каменным перемычкам при связывании каменных перекладин».

Далее в этом примечании TEK говорится, что он «…также увеличивает сопротивление стены горизонтальному изгибу, но не является широко признанным типовыми строительными нормами для конструкционных целей».

Самым существенным изменением конструкции одно- и многовитковых каменных стен, с тех пор как проволочное армирование стало нормой в 1960-х годах, стал переход на вертикальную и горизонтальную стальную арматуру (арматуру) в CMU (блоке) в 1990-х годах. Это охватило все неармированные рынки Северной Америки, а не только сейсмические зоны.

В соответствии с NCMA TEK 10-3 (2003 г.), Таблица 2 (Максимальное расстояние горизонтальной арматуры для соответствия критериям As > 0,0007 An) для незалитых или частично залитых раствором стен вертикальное расстояние между проводами составляет 16 дюймов по центру для восьми- и 12-дюймовый блок. Кроме того, в Таблице 2 указано, что расстояние 16 дюймов относится к проводу девяти калибра с двумя проводами (по одному проводу на лицевую часть блока). Редко встречается стена CMU без часто расположенных вертикальных стержней и соответствующих связующих балок с арматурными стержнями, залитыми цементным раствором.

Форма фермы против формы лестницы

Когда дело доходит до усиления горизонтальных швов, это уже не Buick вашего отца. Вначале ферма была нормой для неармированных каменных стен. Как следует из NCMA TEK 12-2B, форма фермы более жесткая в плоскости стены, чем форма лестницы, из-за трех проволок (двух продольных и одной диагональной). Тем не менее, большинство каменных стен в настоящее время спроектированы так, чтобы они были вертикальными, поэтому стальная арматура и цементный раствор размещаются вертикально.

Размещение арматурных стержней

Когда инженеры-строители проектируют армированную кладку, они обычно требуют размещения вертикального стержня в центре ячеек блока. Нормы каменной кладки требуют, чтобы допуск на размещение вертикальной арматуры составлял +/- ½ дюйма (по ширине блока) и +/- два дюйма (по длине блока), измеренных от центра ячейки блока (Стандарты каменной кладки). Комитет Масонского общества (TMS) 2011 Спецификация: Статьи 3.4 B. 11. a и b).

Форма имеет значение

Лестничная проволока имеет перпендикулярные поперечные стержни, приваренные встык на расстоянии 16 дюймов от центра к продольным проволокам. Он размещается с поперечными стержнями по центру непосредственно над ребрами блока (см. рис. 1). Размещение лестничной проволоки таким образом устраняет препятствия, создаваемые диагональными поперечными стержнями, характерными для формы фермы, особенно там, где блочные ячейки спроектированы так, чтобы содержать вертикальные стержни (см. рис. 2).

Поток цементного раствора

Еще одно преимущество лестничной проволоки становится очевидным, когда цементный раствор нанесен и закреплен. Отсутствие диагональных (ферменных) поперечных проволок улучшает растекание и уплотнение раствора. Как правило, правила кладки требуют размещения блоков (полых блоков) таким образом, чтобы вертикальные ячейки, подлежащие заливке, были выровнены, что обеспечивает беспрепятственный путь для потока раствора (Спецификация TMS 2011: Статья 3.3 B. 3. D). Согласно NCMA TEK 12-2B, «…поскольку диагональные поперечные проволоки могут мешать размещению вертикальной армирующей стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах».

Контроль усадки

Лестничная проволока, расположенная с поперечными стержнями, центрированными непосредственно над стенками блоков, имеет еще одно отличительное преимущество. Он размещает сваренные встык Т-образные пересечения каждой продольной проволоки с поперечными стержнями непосредственно над Т-образными пересечениями, где лицевые оболочки блоков соприкасаются с каждой стенкой. При укладке по схеме бегущей связки двухэлементные блоки укладываются только на лицевую оболочку (внешнюю и внутреннюю) на растворную подушку. Стенки блоков засыпаны раствором только рядом с вертикально армированными ячейками. Раствор лицевой оболочки будет выдавливаться на стенки при сжатии во время укладки блоков, полностью герметизируя Т-образные пересечения проволоки, соединяя проволоку с бетонной кладкой (см. Рисунок 3). Следовательно, конечным результатом должно стать улучшение контроля над усадочными трещинами.

Стандартный провод 9 калибра против усиленного 3/16 дюйма

Помимо формы (ферма или лестница), в процессе укладки важна толщина проволоки. Наиболее распространенная указанная толщина строительного шва составляет 3/8 дюйма. Максимальный диаметр проволоки, разрешенный нормами для каменной кладки, будет составлять половину толщины строительного шва 3/8 дюйма или 3/16 дюйма [Кодекс TMS 2011: Раздел 1.16.2.3]. Тем не менее, есть веские причины для использования провода меньшего сечения девятого калибра.

Допуски на укладку

Допуск норм каменной кладки для толщины шва кладочного раствора составляет +/- 1/8 дюйма [Спецификация TMS 2011: Статья 3.3 F. 1. b.]. Следовательно, указанный растворный шов размером 3/8 дюйма может иметь толщину от ½ до ¼ дюйма. При толщине строительного шва от ¼ до 3/8 дюйма использование сверхпрочной проволоки диаметром 3/16 дюйма с покрытием, нанесенным методом горячего цинкования [Кодекс TMS 2011: Раздел 1.16.4.2], может оставить недостаточно места для герметизации покрытия раствором ( см. рис. 4) при рассмотрении оцинкованного покрытия ровность верхней поверхности КМУ, поддерживающих проволоку, и плоскостность проволоки.

В буквальном смысле блок может быть размещен прямо на проводе (блок на проводе на блоке). Согласно статье Марио Дж. Катани в журнале Masonry Construction за январь 1995 г., озаглавленной «Выбор правильного армирования швов для работы», он заявляет: «Одна из веских причин для использования армирования 9-го калибра — это удобство и технологичность. В то время как нормы разрешают арматуру шва иметь диаметр, равный половине ширины шва раствора, допуски, разрешенные для узлов, швов и самой проволоки, могут препятствовать размещению арматуры большого диаметра. Используйте его только тогда, когда нет другого выбора».

Формирование углов

Существуют некоторые споры относительно преимуществ заказа заводских сборных внутренних и внешних углов по сравнению с их формированием в полевых условиях. Поскольку Кодекс TMS не выделяет достоинств ни одного из методов (и, действительно, почти не признает их), необходимы некоторые комментарии. Отраслевой стандарт для нахлеста проволочной арматуры в любом месте всегда один и тот же: требуется не менее шести дюймов, будь то нахлест прямых 10-футовых секций друг на друга или там, где прямой участок встречается с углом (Спецификация TMS 2011: статья 3. 4 B. 10.б). Это требование также может быть применено к углам, сформированным полем. Внутреннюю продольную проволоку можно разрезать и согнуть в форме 9Угол 0 градусов с минимальным перехлестом в шесть дюймов, параллельным вновь сформированной внутренней продольной проволоке (см. Рисунок 5).

Уголки заводского изготовления могут показаться естественным выбором, но это может потребовать дополнительного времени и затрат для любого размера или конфигурации, отличной от стандартной восьми- или 12-дюймовой двухпроволочной арматуры. Это особенно касается регулируемых конфигураций с крючками и проушинами, изготовленных по индивидуальному заказу.

Пересекающиеся стены

Код TMS разрешает сборные Т-образные секции горизонтальной проволочной арматуры, где внутренняя ненесущая каменная стена пересекает другую для боковой поддержки. Однако это может быть не лучший выбор. Такие Т-образные профили обычно встраиваются на 16 дюймов по центру во время строительства в продольную стену, оставляя выступающую часть Т-образного профиля на расстоянии около 24 дюймов до тех пор, пока не будет построена пересекающаяся стена.

Многие каменщики согласны с тем, что открытые участки проводов могут быть опасны на месте, особенно на высоте глаз. К счастью, Кодекс TMS также разрешает использование оцинкованной металлической ткани с ячейкой ¼ дюйма для внутренних ненесущих интересных стен (см. Рисунок 6). Кроме того, Кодекс TMS требует использования Z-образных анкеров для стен, которые пересекаются там, где требуется передача сдвига. Выступающие Z-образные ремни создают те же проблемы с безопасностью, что и открытые Т-образные сечения.

Однако их необходимо использовать только тогда, когда конструкция требует передачи сдвига, что часто неправильно понимается сообществом дизайнеров. Когда это применимо, сетчатые галстуки, как правило, являются лучшим выбором. Они легко доступны, просты и экономичны в установке, и их можно безопасно согнуть в сторону, пока пересекающаяся стена не достигнет их высоты.

Для пересекающихся внутренних несущих стен боковая поддержка обычно достигается за счет опорных элементов каркаса и не зависит от пересекающихся стен для боковой поддержки.

Варианты отделки

Два наиболее распространенных варианта отделки проволочной арматуры: прокатное цинкование и горячее цинкование погружением. Первая категория разрешена Кодексом TMS для большинства внутренних помещений, не контактирующих с влагой или высокой влажностью. Стандартная оцинкованная отделка на заводе производится с помощью гальванического цинкования, процесса, при котором слой цинка прикрепляется к стали при пропускании электрического тока через раствор соли/цинка с цинковым анодом и стальным проводником. Этот процесс осуществляется, когда проволока находится в необработанном состоянии перед изготовлением (т. е. разрезанием и сваркой по форме) в проволочную арматуру.

Горячее цинкование требуется для всех наружных работ, а также для любых внутренних стен, подвергающихся воздействию влаги или высокой влажности. Это процесс покрытия стали толстым слоем путем погружения ее в ванну с расплавленным цинком. Этот процесс осуществляется после изготовления проволоки для формирования арматуры.

В некоторых уникальных областях применения нержавеющая сталь может оказаться полезной. Хотя это очень дорого, это может быть необходимо в средах с высокой коррозией или там, где необходимы немагнитные требования.

Бесчисленное множество преимуществ

К сожалению, не все, кто проектирует или определяет армирование проволокой, поспевают за переходом на армированные CMU. В стране есть много уголков, где до сих пор используются устаревшие формы ферм и / или сверхпрочная проволока. На рис. 7 показаны преимущества лестницы и недостатки фермы, а также стандартная арматура девяти калибров по сравнению с усиленной проволочной арматурой.

Кроме того, лестничная проволока с боковыми и поперечными стержнями девяти калибров имеет другие преимущества, включая более низкие затраты на производство, упаковку и доставку. Меньший вес связки снижает риск травмы спины при перемещении на стройплощадке. Лестничная конфигурация также упрощает установку проволоки, арматуры и цементного раствора. Это, в свою очередь, повышает производительность труда каменщиков.

Общие спецификации

Следующее, и рисунок 8, приведенный пример рекомендуемой формулировки для армирования горизонтального соединения в одно- и мульти-Wythe каменных стенах:

Часть 2 Продукты

2.1 Усиление масонства
A. A. Армирование, общее: ASTM A 961

1. Внутренние стены: оцинкованная прокатом, ASTM A 641 (0,10 унции на квадратный фут), углеродистая сталь
2. Наружные стены: горячее цинкование, ASTM A 153, класс B-2 (1,50 унции на квадратный фут), углеродистая сталь
3. Внутренние стены, подверженные воздействию высокой влажности: горячее цинкование, ASTM A 153
   , класс B-2 (1,50 унции на квадратный фут), углеродистая сталь
4. Размер проволоки и боковые стержни: диаметр W1,7 или 0,148 дюйма (девятый калибр)
5. Размер проволоки и поперечные стержни: диаметр W1,7 или 0,148 дюйма (девятый калибр)
6. Размер проволоки для стяжек из шпона: W2,8 или диаметр 0,1875 дюйма (3⁄16 дюйма)
7. Расстояние между поперечинами: 16 дюймов по центру
8. Длина 10 футов

B.     Армирование швов кладки для одинарной кладки: лестничного типа с одной парой боковых стержней двойная проушина, приваренная встык к боковым стержням на 16 дюймов по центру; стяжки с двойными крюками, которые зацепляются за проушины, приваренные к арматуре, и препятствуют перемещению перпендикулярно стене. Длина стяжки крюка должна быть достаточной, чтобы заходить минимум на 1/2 дюйма во внешнюю лицевую оболочку для полых элементов и минимум на 1,5 дюйма для сплошных элементов, но не менее
5⁄8-дюймовая крышка с внешней стороны.

Заключение

Подрядчики Mason могут положительно повлиять на технологичность, производительность и экономическую эффективность своих проектов, и все это с дополнительным преимуществом обновления спецификаций проектировщика для лучшего соответствия требованиям норм.

Для контроля возможного растрескивания в бетонной каменной стене при усадке требуется правильное размещение контрольных швов и усиление горизонтальных швов. Армирование горизонтальных швов в стене КМУ не предотвращает образование трещин, а, наоборот, контролирует их. Без него в бетонной каменной стене могут быть видны усадочные трещины, размер которых легче проникнуть в матушку-природу.

При армировании швов в виде лестницы в бетонной каменной стене 9-го калибра продольная проволока натягивается по мере усадки бетонной кладки. Следовательно, случайная микроскопическая трещина не должна быть заметной и менее уязвимой для элементов. Использование проволоки в форме фермы, которая должна быть изменена, чтобы соответствовать вертикальной арматуре, может не соответствовать требованиям норм и может негативно повлиять на целостность железобетонной стеновой системы.

Подводя итог, в отношении утверждения «может нарушить соответствие нормам» обратите внимание на следующее: Лестничная проволока при правильном размещении не будет мешать минимальным требованиям кода к допускам на размещение вертикальной планки. Лестничная проволока при правильном размещении не будет мешать выполнению минимальных требований правил по укладке и закреплению цементного раствора. Стандартная проволока девятого калибра оставила бы больше места для герметизации защитного слоя раствора, когда толщина шва слоя раствора соответствует минимальным допускам по нормам.

Когда речь идет об армировании кирпичной кладки, верна старая пословица «меньше значит больше». Лестничная проволока, изготовленная 10-футовыми отрезками с непрерывными боковыми стержнями девяти калибров и сваренными встык поперечными стержнями девяти калибров, расположенными на расстоянии 16 дюймов от центра, является идеальным вариантом для высокопроизводительных стеновых систем CMU.

Формованные уголки и сетки на перекрестках обеспечивают большую производительность, экономичность и безопасность. Соответствуйте нормам и требованиям к производительности благодаря стандартному оцинкованию для внутренних помещений и горячему цинкованию для наружных работ, а также для сред с высокой влажностью или повышенной влажностью.

Дэн Зехмайстер , PE, почетный член AIA в Детройте, FASTM, был исполнительным директором и директором по структурным услугам Мичиганского института масонства (MIM) с 1990 года.
