Кладка стен из газосиликатных блоков: Кладка стен из газосиликатных блоков своими руками — технология, армирование
Кладка стен из газосиликатных блоков своими руками — технология, армирование
Ответ на эти вопросы очевиден, если учесть такие отличительные особенности газосиликатных блоков как:
— пониженная теплопроводность
— небольшой вес
— удобство кладки и монтажа
— легок в обработке
Можно ли своими руками построить дом из газосиликатных блоков?
Для тех, кто решил построить частный дом своими руками, использование газосиликатного блока для постройки стен будет отличным решением. После кладки нескольких рядов, вы заметите, что технология, да и сама кладка не так уж и сложна, как выглядит на первый взгляд.
Имея несколько обычных инструментов под рукой, огромное желание и хотя бы немножко «прямые руки», возвести стены будущего частного дома из этих блоков своими руками — не составит особого труда. Самое главное – придерживаться технологии и не отходить от своей главной цели – жить в собственном уютном доме, и тогда процесс кладки сможет доставить вам огромное удовольствие.
Ошибочно мнение, что для возведения стен необходимо как минимум 2-3 человека. Это скорее рекомендация, нежели правило. Естественно, вдвоем или втроем будет гораздо быстрее и веселее, но с кладкой стен из газосиликатных блоков справится и один человек, и этому есть огромное множество примеров.
Технология кладки стен из газосиликатных блоков своими руками
Кладка стен из газосиликатных блоков может производиться как на цементно-песчаный раствор, так и на специальный клей.
У цементно-песчаного раствора, как и у клея, теплопроводность гораздо выше, чем у газосиликатных блоков, поэтому чем толще будет шов, тем больше холода будет проникать в дом. Применение раствора подразумевает шов между блоками толщиной 10-20мм, а клей – 2-5мм. Именно поэтому клей наиболее популярен.
Перед тем как будет положен первый блок, технология кладки предполагает проведение некоторых подготовительных работ, которые вы с легкостью сможете выполнить своими руками.
Подготовка фундамента перед кладкой стен
Гидроуровнем или нивелиром проверить горизонтальность фундамента (цоколя), на который будут укладываться газосиликатные блоки.
В случае перепадов более 10 – 20 мм, лучше будет, если вы «подровняете» цоколь перед кладкой блоков, тем более, если вы не профессиональный каменщик. Это поможет в дальнейшем упростить процесс кладки стен своими руками.
Проверить все геометрические размеры, прямоугольность цоколя и выполнить разметку.
Одной из основных подготовительных работ является проверка периметра будущего строения на правильные размеры и прямые углы. Это делается замером длины будущих стен и соответствующих диагоналей. После чего производится разметка будущих стен.
Помните, что в конечном итоге, наружная стена должна выступать относительно фундамента. И это необходимо учесть при разметке. Нужно это для того чтобы вода, попадающая на стену, не затекала между фундаментом и стеной, а стекала сразу на отмостку.
Предусмотреть гидроизоляционный слой между цоколем и будущей стеной.
Поверх цоколя необходимо уложить гидроизоляционный слой, рубероид в два слоя, например.
Если этого не сделать, то мокрых стен, а позже и плесени на них, сырости и повышенной влажности в доме, в процессе его эксплуатации, вам не избежать.
Технология кладки первого ряда блоков
Даже если вы планируете использовать для кладки стен своими руками специальный клей для ячеистых бетонов, все равно первый ряд кладки газосиликатных блоков должен осуществляться на цементно-песчаный раствор.
Это необходимо для того чтобы:
- выровнять первый ряд по горизонтали
- проармировать шов между гидроизоляцией и первым рядом
- сгладить мелкие неровности фундамента
Армирование шва между гидроизоляцией и первым рядом газосиликатных блоков осуществляется для более равномерного распределения нагрузки от стен на фундамент или цоколь, а так же усиливает несущую способность первых рядов кладки.
Армирование, как правило, выполняется кладочной сеткой с толщиной прутьев 3-4 мм, и размером ячейки 50 х 50 мм, по всему периметру будущих стен дома.
Сама кладка стен из газосиликатных блоков своими руками начинается с углов дома. Изначально надо найти самый высокий угол будущего здания, куда и укладывается на раствор первый блок, затем он с помощью резиновой киянки и уровня выравнивается по горизонтали и вертикали. После чего, между углами натягивается шнур, по которому и ведется дальнейшая кладка ряда.
Для облегчения кладки первого ряда, можно по углам вбить в землю рейки или пруты, предварительно сделав разметку будущих стен, и натянуть между ними строительный шнур. И помните, что от того как вы выложите первый ряд, во многом зависит ровность кладки остальных.
Кладка и армирование последующих рядов стены
Технология укладки блоков проста и практически не зависит от размеров блока, клей наносится на стену, куда будет уложен следующий блок, и на торцевую часть предыдущего блока, затем с помощью зубчатого шпателя слой клея выравнивается и кладется блок. Блок необходимо сначала выровнять по горизонтали и вертикали, а затем двумя-тремя несильными постукиваниями резиновой киянкой по торцу он прижимается к предыдущему блоку.
Блоки должны укладываться с перевязкой предыдущего ряда минимум на 15-20см, в идеале перевязка должна проходить в половину длины газосиликатного блока, т.е. шов предыдущего ряда должен быть посередине укладываемого блока.
Если погода жаркая, а блоки сухие, то целесообразно будет перед кладкой намочить и стену и блок, это облегчит кладку, да и газосиликатный блок не будет моментально вытягивать всю воду из нанесенного клея.
Остальные ряды, так же как и первый начинаются с углов. После кладки углов, между ними натягиваем шнур и докладываем ряд.
Необходимо постоянно сверяться с проектом и не забывать оставлять проемы для окон и дверей.
Так же необходимо не забывать армировать каждый четвертый ряд. Технология армирования описана немного ниже.
Последний ряд этажа всегда должен быть связан поверх армопоясом из красного кирпича, либо железобетона. Только после этого можно монтировать перекрытие или крышу.
Технология армирования стен из газосиликатных блоков
Армирование кладки должно осуществляться на первом и каждом четвертом ряду и, как правило, металлической или стеклопластиковой арматурой.
Перед укладкой первого блока в ряду, в предыдущем делаются две горизонтальные штробы по всему периметру конструкции. Затем эти штробы заполняются, примерно наполовину клеем и туда укладывается арматура металлическая или стеклопластиковая, затем штроба полностью заполняется клеем и выравнивается с основной плоскостью блока.
Советы:При разрывах между прутами арматуры, они должны быть положены внахлест. Необходимо постараться, чтобы разрывы арматуры в различных рядах не пересекались и были в разных местах, так армирование будет более надежным. А для уменьшения стыков подойдет стеклопластиковая арматура, применение которой в газосиликатных стенах будет целесообразным.
- Цоколь, из какого бы материала он не был построен, вытягивает влагу из земли. И поднимает ее наверх — к стенам. Если не соорудить искусственную преграду для влажности и сырости, то и стены из газосиликатного блока так же будут впитывать влагу и будут мокреть.
- Если вы выкладываете стены из газосиликатного блока своими руками, то для удобства необходимо изначально блоки разложить на стене удобным для себя способом. Так процесс кладки немного ускорится.
- Для дополнительной теплоизоляции, стены из газосиликатных блоков можно утеплить пенополистиролом или ЭППС.
- Во время приготовления клея используйте миксер, либо перфоратор с насадкой для перемешивания сухих смесей.
- Не приготавливайте очень большое количество клея за один раз, тем более если кладете газосиликатные блоки своими руками, так как процесс может затянуться, а жизненный цикл у приготовленного клея не очень велик.
Кладка стен из газосиликатных блоков своими руками
Стены 11 комментариев
- Выбор материала
- О чем следует знать
- Схема кладки стен из блоков
- Полезные советы
- Видео — инструкция
На современном рынке имеется просто огромное количество качественных стройматериалов, предназначенных для сооружения стен и перегородок.
Большинство из них стоят дешевле кирпича и при этом отличаются просто замечательными рабочими характеристиками. К таким материалам относится и газосиликатный бетон, представленный на рынке блоками с низким коэффициентом теплопроводности.
Выбор материала
Прежде чем начать разбираться с тем, как производится кладка стен из газосиликатных стандартных блоков, посмотрим, как правильно подобрать этот материал. При покупке следует ориентироваться на три основных показателя – размер, плотность материала и его вес. Их соотношение смотрите в таблице.
| Размер | Плотность | Вес |
| 600*200*300мм | D700 | 20 — 40кг |
| 600*200*300мм | D500-D600 | 17 — 30кг |
| 600*200*300мм | D400 | 14 — 21кг |
| 600*100*300мм | D700 | 10 — 16кг |
| 600*100*300мм | D500-D600 | 9 — 13кг |
| 600*100*300мм | D400 | 5 — 10кг |
Обычно, в частном домостроении используется материал плотностью D500.
Из него можно строить стены зданий высотой не больше двух этажей. Для строительства трехэтажного коттеджа придется купить материал D600.
О чем следует знать при возведении стен из газоблоков?
Для того чтобы возвести долговечные и надежные стены из газосиликатных блоков, нужно иметь представление о некоторых особенностях материала. Этот материал экономичный, но к сожалению, очень хрупкий. Поэтому под такие стены следует устраивать достаточно мощный и надежный фундамент. Кладка должна выполняться с точнейшим соблюдением всех рекомендованных технологий. В противном случае стены впоследствии могут потрескаться.
Схема кладки стен из газосиликатных блоков
Итак, давайте посмотрим, как правильно уложить газосиликатные блоки. Первый ряд кладется на бетонную смесь. При этом его нужно тщательно выравнивать в горизонтальной и вертикальной плоскости.
Важно: Обязательно нужно следить и за положением самих блоков.
Сооружая стены этого вида нужно соблюдать еще несколько правил:
- Кладку каждого ряда начинают от углов.
- Кладка выполняется с обязательной перевязкой швов. При этом блоки в верхнем ряду должны быть смещены не менее, чем на треть относительно элементов нижнего ряда.
- За исключением первого ряда кладка ведется на клей. Использовать цементный раствор можно, но нежелательно. Дело в том, что у бетона и газосиликатного материала разный коэффициент теплопроводности, поэтому через несколько сезонов в стенах уложенных подобным образом, могут проявиться трещины. Кроме того, клеевые швы получаются гораздо более тонкими и не образуют мостиков холода.
- Каждый 4 ряд обязательно должен быть армирован. Это позволит возвести гораздо более надежные стены. Арматурные прутья (не менее 6мм) укладываются в штробы на постели блоков вдоль ряда.
- Арматура должна быть уложена и по первому ряду. Также прутья вмонтируют в кладку под окнами с выступами по краям не менее, чем на 10см.

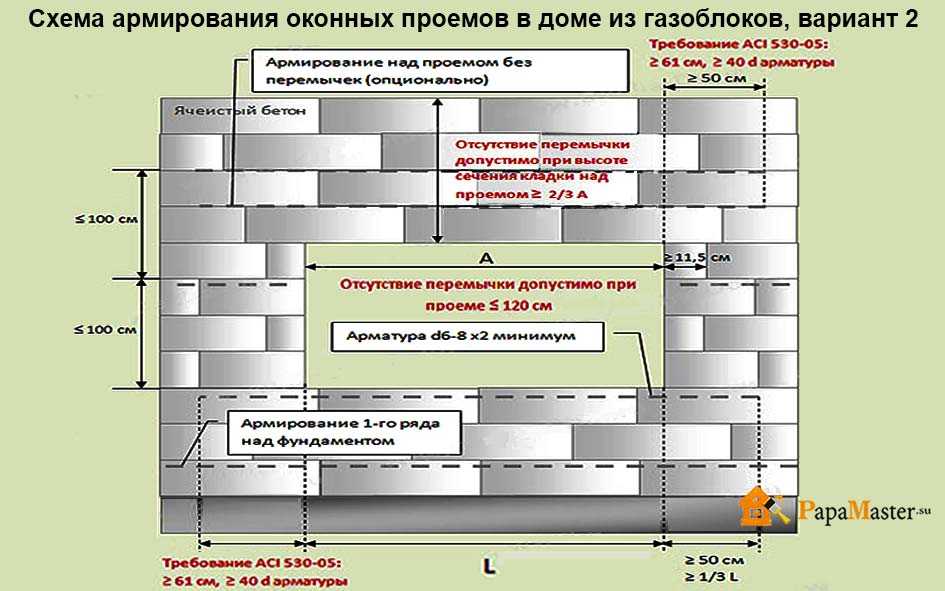

Также прутья вмонтируют в кладку под окнами с выступами по краям не менее, чем на 10см.Совет: Кладку стен из газосиликатных блоков производить своими руками лучше с использованием зубчатой кельмы. Состав сначала наносят на стыковой, а затем на поперечный шов.
Полезные советы
Поскольку газосиликатные блоки не слишком хорошо переносят повышенную влажность, стены из них с внешней стороны обязательно нужно оштукатурить либо обшить сайдингом. По СНиП в нашей стране (для средней полосы) достаточной толщиной газосиликатной кладки жилых зданий считается 327мм (при использовании клея). Поэтому стены, сложенные в полблока желательно также утеплить.
При этом стоит знать о том, что в климате с влажностью более 60% блоки из этого материала использовать вообще не рекомендуется. В том случае, если предполагается оштукатуривание фасада, кладку стен из газосиликатных блоков допускается производить без промазывания клеем вертикальных швов.
Конечно, возвести здание своими руками этим способом гораздо проще, чем скажем из кирпича, но при этом стоит учесть то, что армирована такая кладка должна быть в обязательном порядке.
Видео:
6.1.14 Раствор – Стандарты NHBC 2023 Стандарты NHBC 2023
Раствор должен иметь пропорции смеси, необходимые для достижения достаточной прочности и долговечности, и подходить для данного типа каменной кладки. Вопросы, которые необходимо принять во внимание, включают:
- источники сульфата
- примеси и добавки
- приготовление раствора
- швы.
Если производителем кирпича не рекомендовано иное, для глиняных кирпичей следует использовать смеси, указанные в Таблице 6. В случае бетона или силикатного кирпича следует обратить особое внимание на рекомендации производителя.
| Расположение | Рекомендуемый цемент: известь: песчаная смесь | Рекомендуемый цемент: песчаная смесь с воздухововлекающим пластификатором | Рекомендуемый кладочный цемент: песчаная смесь | Обозначение раствора до BS EN 1996-1-1 | Эквивалент Класс миномета до BS EN 1996-1-1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Общая площадь стены над ЦОД | В зонах сильного или очень сильного воздействия – высокая стойкость Другие категории воздействия – общего назначения | 1: ½: 4½ 1: 1: 5½ | 1: 3½ 1: 5½ | 1: 3 1: 4½ | (II) (III) | (II) (III) | (II) (III) | (II) (III) | (II) (III) | (II) (III) | (II) (III) | (II) (III) | ||||
| Below DPC level and in chimney stacks | High durability | 1:½:4½ | 1:3½ | 1:3 | (ii) | M6 | ||||||||||
| Cappings, copings and пороги | Низкая проходимость | 1:0 до ¼:3 | — | — | (i) | M12 |
Воздухововлекающий пластификатор может быть введен в следующие строительные растворы общего назначения и высокой прочности:
Замедлительный раствор
Раствор с замедленным отверждением и большинство готовых растворов можно использовать в течение более длительного периода времени, чем цементно-известково-песчаные растворы, замешиваемые на месте. При использовании пролонгированного раствора:
- следовать рекомендациям производителя и соблюдать временные рамки
- не использовать по истечении срока действия
- защищать от замерзания перед использованием
- временное крепление больших стен, напр. на вершинах фронтонов и длинных стенах может потребоваться из-за замедленного времени схватывания.
- ниже уровня DPC, если в грунте присутствуют сульфаты
- при использовании глиняных кирпичей (F2,S1 и F1,S1 по BS EN 771)
- при высоком риске насыщения (примеры ниже).
- ниже ЦОД
- зоны сильного или очень сильного воздействия проливного дождя
- парапеты
- подпорные стены
- отдельно стоящие стены
- дымоходы
6.
- использоваться только там, где разрешено
- не содержат хлорида кальция
- дозироваться и использоваться в соответствии с рекомендациями производителя.
- убедитесь, что смесь подходит для использования и места
- доски для растений и банки должны содержаться в чистоте
- миксеры должны содержаться в чистоте для эффективной работы
- цвет должен быть постоянным.
- раствор, который начал схватываться, не должен подвергаться повторному отпуску
- они должны иметь твердую подушку из раствора и полностью заполненные промежутки, чтобы уменьшить риск проникновения дождя и сырости в стену.
- кирпич не является морозостойким, напр. глина F1,S1 или F1,S2 по BS EN 771, если только производитель кирпича не подтвердил их использование для данного конкретного места в письменной форме
- дом построен на крутом склоне, с видом на открытую сельскую местность или в пределах 8 км от побережья или большого устья
- кирпичи с отверстиями ближе 15 мм к фасаду
- нет разумного укрытия от проливного дождя, например, от зданий или групп деревьев в пределах 50 м и одинаковой высоты с домом
- полость должна быть полностью заполнена изоляцией полости.
Строительный раствор подвержен порче из-за сульфатов, особенно когда каменная кладка пропитана водой в течение длительного периода времени. Глиняные кирпичи содержат растворимый сульфат (обозначения S1 не имеют ограничений по содержанию сульфата), поэтому следует использовать подходящий раствор.
Чтобы снизить риск, типы цемента, перечисленные в BS EN 998:2 NA1.
2, со свойствами сульфатостойкости, в качестве альтернативы широко используются цементы CEM II на основе доменного шлака, где требуется сульфатостойкость:
Ситуации высокого риска насыщения:
Добавки должны:
Растворы, содержащие воздухововлекающий пластификатор, более устойчивы к повреждениям от замерзания и оттаивания при затвердевании, но не предотвращают замерзание до отверждения раствора.
Можно использовать белый цемент в соответствии с BS EN 197 и пигменты в соответствии с BS EN 12878, но количество пигментов не должно превышать 10 % от массы цемента или 3 %, если используется сажа.
При приготовлении раствора:
При укладке кирпича и блоков:
Примечания
Тонкослойные растворы поставляются в виде мешков и должны смешиваться с водой на месте в строгом соответствии с рекомендациями производителя.
Расшивка предпочтительнее расшивки, так как при этом раствор остается нетронутым. Ударные (или выветренные) и ковшовые соединения предпочтительнее для наружных стен. Если в проекте не указано иное, следует использовать только рукоятку ковша или атмосферостойкие соединения.
Заглубленные швы не следует использовать там, где:
3.
10 Осадки — Технический справочник по строительным нормам 2019: внутренний3.10 Осадки
Обязательный Стандарт
3.10.0 Введение
Проникновение дождя проявляется в виде влажных пятен, обычно после сильного дождя, на внутренней стороне наружных стен, вокруг дверных или оконных проемов или на потолках. Может быть трудно определить точный маршрут дождевой воды. Например, влажное пятно на потолке может быть результатом неправильной гидроизоляции или повреждения войлока на плоской крыше на некотором расстоянии от влажного пятна.
Точно так же, если они не имеют надлежащих гидроизоляционных слоев и накладок, материалы парапетов и дымоходов могут собирать дождевую воду и доставлять ее в другие части жилища ниже уровня крыши. Проникновение происходит чаще всего через стены, подверженные преобладающим влажным ветрам, обычно юго-западным или южным. Есть свидетельства того, что количество осадков увеличилось на большей части территории Шотландии.
Кроме того, большинство исследований указывает на то, что эта тенденция может сохраниться вследствие изменения климата.
Существует множество публикаций, содержащих передовые практические рекомендации по методам предотвращения проникновения дождя на внутренние поверхности зданий. Книга BRE «Крыши и кровельные работы — характеристики, диагностика, техническое обслуживание, ремонт и предотвращение дефектов» содержит полезные рекомендации для профессионалов-строителей по решению этих проблемных вопросов.
Объяснение терминов — следующие термины включены для ясности их значения в руководстве к настоящему стандарту.
Вентилируемая полость означает полость с отверстиями для наружного воздуха, расположенными таким образом, чтобы обеспечить некоторое ограниченное, но не обязательно сквозное движение воздуха. Отверстия обычно расположены на низком уровне, где они также могут действовать как дренажные отверстия для отвода воды из полости.
Вентилируемая полость означает полость с отверстиями для наружного воздуха, расположенными так, чтобы способствовать движению воздуха. Проемы должны располагаться на высоком и низком уровне.
Преобразования — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно отвечать требованиям настоящего стандарта, насколько это практически возможно, и ни в коем случае не быть хуже, чем до переоборудования, правило 12, приложение 6).
3.10.1 Общие положения
Пол, стена, крыша или другой строительный элемент, подверженный воздействию осадков или влаги, переносимой ветром, должен предотвращать проникновение влаги на внутреннюю поверхность любой части жилища, чтобы защитить жильцов и убедиться, что здание не повреждено.
Для конструкций наружных стен важно, чтобы стена была спроектирована и построена с учетом степени воздействия ветра и дождя, которым она может подвергаться.
BS EN ISO 15927-3: 2009 и BS 8104: 1992 предоставляют ряд методологий для оценки воздействия дождя на стены здания ветром: который тесно связан с BS 8104, использует две процедуры для анализа почасовых данных о ветре и дожде, собранных для любого места в течение как минимум 10-летнего периода, для расчета индекса проливного дождя.
BS 8104: 1992. Эта методология определяет степень воздействия на стену с использованием исторических данных о ветре и дожде, нанесенных на карту в определенных местах по всей стране.
Альтернативный упрощенный подход предусмотрен в BR 262 «Теплоизоляция: предотвращение рисков». Этот документ основан на стандарте BS 8104 и содержит карту с указанием зон воздействия.
Некоторые типы зданий, такие как навесы для автомобилей или склады наружного оборудования, могут не подвергаться воздействию влаги, поэтому следующие рекомендации могут быть неуместными.
При использовании любой из перечисленных ниже конструкций следует соблюдать следующие общие рекомендации для стен или крыш, в зависимости от обстоятельств:
каменные стены из кирпича и/или блоков с гидроизоляционными слоями, гидроизоляцией и другими материалами и элементами конструкции в соответствии с соответствующими рекомендациями BS 5628: Часть 3: 2005.
Используемая конструкция должна соответствовать степени воздействия ветра и дождя, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 19.92каменные стены с наружной штукатуркой, соответствующей соответствующим рекомендациям BS 5262: 1991, в соответствии со степенью воздействия и типом кладки
каменные стены из природного камня или литые каменные блоки, построенные в соответствии с соответствующими рекомендациями BS 5628: Часть 3: 2005 и в соответствии со степенью воздействия ветра и дождя, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 1992
каменные полые стены с изоляционным материалом, полностью или частично заполняющим полость, если изоляционный материал является предметом действующего сертификата, выданного независимой испытательной организацией при соответствующих условиях. Стены должны быть построены в соответствии с условиями сертификата и соответствовать степени воздействия ветра и дождя, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 1992; и соответствующие рекомендации следующих британских стандартов:
Используемая конструкция должна соответствовать степени воздействия ветра и дождя, как описано в BS EN ISO 15927-3: 2009 или BS 8104: 19.92 Таблица 3.
3. Изоляция полых стен
| Материалы или условия | Британские стандарты |
|---|---|
| Карбамидоформальдегидная (UF) пена | BS 5617: 1985 и BS 5618: 1985 |
| Химическое минеральное волокно (плиты) | BS 6676: Часть 1: 1986 |
| Оценка стен для заполнения | BS 8208: Часть 1: 1985 |
Крыши с покрытием из медного, свинцового, цинкового и другого листового металла требуют обеспечения расширения и сжатия листового материала. В крышах с «теплым настилом» для снижения риска образования конденсата и коррозии может потребоваться вентилируемое воздушное пространство на холодной стороне изоляции и высокоэффективный пароизоляционный слой между изоляцией и конструкцией крыши.
Также может быть полезно проконсультироваться с соответствующей торговой ассоциациейстены или крыши с облицовочными материалами, построенные в соответствии с рекомендациями следующих британских стандартов или сводов правил:
Также может быть полезно проконсультироваться с соответствующей торговой ассоциациейТаблица 3.4. Материалы для облицовки стен и крыши
| Материалы и условия | Элемент | Британские стандарты и своды правил |
|---|---|---|
| Алюминий | стена или крыша | СР 143: Часть 15: 1973 (1986) |
| Оцинк. гофрированная сталь | стена или крыша | СР 143: Часть 10: 1973 |
| Свинец | стена или крыша | БС 6915: 2001 |
| Медь | стена или крыша | СР 143: Часть 12: 1970 (1988) |
| Шифер и черепица | стена или крыша | BS 5534: Часть 1: 2003 |
| Цинк | стена или крыша | СР 143: Часть 5: 1964 |
| Ненесущие стены | стена или крутая крыша | БС 8200: 1985 |
| Поликарбонатная бетонная облицовка | стена | БС 8297: 2000 |
| Облицовка из натурального камня | стена | БС 8298: 1994 |
| Плоские крыши | крыша | БС 6229: 2003 |
| Войлок битумный | крыша | БС 8217: 2005 |
| Асфальтовая мастика | крыша | БС 8218: 1998 |
3.
10.2 Стеновые конструкции (сплошные, каменные)На следующих рисунках представлены рекомендуемые методы строительства для предотвращения проникновения дождя на внутренние поверхности здания. Указанная толщина и другие размеры являются минимально рекомендуемыми, если не указано иное. Поэтому возможны большие цифры.
3.10.3 Стеновые конструкции (полость, кладка)
3.10.4 Зимние сады и пристройки
Особое внимание следует уделить детализации существующей стены здания при добавлении зимнего сада или пристройки. Внешний лист ранее внешней стены станет внутренней стеной, и любая влага, попадающая в полость, может скопиться и нанести серьезный ущерб зданию. Если жилище расположено в незащищенном месте или существующая конструкция допускает проникновение дождя через облицовочный кирпич или плохо оштукатуренную каменную стену, может быть целесообразно использование полого поддона вдоль линии крыши зимнего сада или пристройки. соответствующий.
Однако в защищенных условиях или там, где детали могут предотвратить повреждение здания в результате проникновения дождя, может быть достаточно рваной гидроизоляции (вбитой в стену).
3.10.5 Стеновые конструкции (каркасные)
3.10.6 Вентиляция полостей стен
Вентиляция полостей наружных стен необходима для предотвращения скопления чрезмерной влаги, которая может повредить ткань здания. Вентиляционные отверстия также можно использовать для отвода лишней воды из полости, попавшей через наружную створку.
Деревянный каркас — промежуточная конденсация является одной из основных проблем, которые необходимо решать в зданиях с деревянным каркасом. Чтобы уменьшить количество промежуточного конденсата до уровня, не наносящего вреда деревянному каркасу или обшивке, между обшивкой и облицовкой необходимо предусмотреть полость шириной не менее 50 мм. При использовании облицовки из дерева, шифера или плитки ширину полости следует измерять между обшивкой и внутренней поверхностью облицовки, не учитывая рейки и контррейки.
Если внешний лист изготовлен из дерева, шифера или облицованной плиткой конструкции, должна быть предусмотрена вентилируемая полость. Для дополнительной защиты в зонах сильного воздействия следует предусмотреть вентилируемую полость. При необходимости см. BS 8104: 1992. Из-за наличия воздушных зазоров между компонентами стены, облицованной деревом, шифером или плиткой, не требуются специальные вентиляторы, и должно быть достаточно 10-миллиметрового свободного воздушного пространства.
Перегородки для полостей на уровне середины этажа в 2-этажном доме вентиляторы должны быть предусмотрены в верхней и нижней части каждой секции полости. Следует соблюдать осторожность при оштукатуренных стенах, чтобы предотвратить блокировку вентиляторов.
Наружная каменная створка — если наружная створка каменная, обычно достаточно вентиляции полости. 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Осадки могут проникать через внешний лист внешней стены, а полости обычно дренируются через дренажные отверстия.
Эти дренажные отверстия также могут обеспечить необходимую вентиляцию.
3.10.7 Кровельные конструкции (плоские)
На следующих рисунках представлены рекомендуемые методы строительства для предотвращения проникновения дождя на внутренние поверхности здания.
Имеются данные, свидетельствующие о том, что конденсация на плоских крышах с холодным настилом может вызвать проблемы, и следует избегать крыш такого типа. Предпочтительными считаются конструкции как с теплым настилом, так и с теплым настилом инверсионной крыши, в которых утеплитель размещается над настилом кровли. Дополнительные указания приведены в стандарте 3.15 «Конденсация».
Следующие британские стандарты дают рекомендации по проектированию и строительству плоских крыш:
BS 6229: 2003 – CoP для плоских крыш с постоянно поддерживаемым покрытием облицовка стен
BS 8217: 2005 – КП для армированных битумных мембран
BS 8218: 1998 – КП для кровли из битумной мастики КП 143-12: 1970 – КП для листовых и стеновых покрытий
| Примечание | |
|---|---|
Крыши типов A, C и E не подходят для покрытий из листового металла, требующих стыков для обеспечения теплового движения. |
См. также подпункт f пункта 3.10.1.3.10.8 Кровельные конструкции (скатные)
BS 5534: 2003 дает рекомендации по конструкции, материалам, укладке и характеристикам шифера, черепицы и черепицы, включая, среди прочего, информацию об устойчивости к дождю и ветру. Британский стандарт также содержит исчерпывающий список других британских стандартов, охватывающих другие менее распространенные покрытия для скатных крыш.
Крыша типа А (шифер или черепица — изоляция на ровном потолке) — конструкция скатной крыши из деревянного или металлического каркаса. Наружное атмосферостойкое покрытие из сланца или плитки на подкладочном войлоке с досками или рейками или без них.
Рисунок 3.25. Кровельные конструкции — Тип А (шифер или черепица — изоляция на уровне потолка)
Крыша типа B (шифер или черепица — изоляция на наклонном потолке) — конструкция скатной крыши, как (A) выше.
Наружное атмосферостойкое покрытие как (A).
Рисунок 3.26. Кровельные конструкции — Тип B (шифер или черепица — изоляция на наклонном потолке)
Крыша типа C (шифер или черепица — изоляция на настиле) — конструкция скатной крыши, как (A) выше, с настилом из низкопроницаемой изоляции, установленным на каркасе крыши и между ним. Наружное атмосферостойкое покрытие из шифера или черепицы с черепичными рейками и контррейками (расположенными над каркасом крыши) и дышащей мембраной, уложенной на изоляционный настил; со скошенным потолком.
Рисунок 3.27. Кровельные конструкции — Тип C (шифер или черепица — изоляция на настиле)
Крыша типа D (металлические или фиброцементные листы с многослойной изоляцией) — конструкция скатной крыши, как (A) выше.
Наружное атмосферостойкое покрытие из металлических или фиброцементных листов многослойной конструкции, укладываемое на прогоны; с утеплителем, зажатым между наружной и потолочной обшивкой; и с потолком или без. [Примечание 2]
Рисунок 3.28. Кровельные конструкции — Тип D (металлический или фиброцементный лист — многослойная изоляция)
Примечание Тип кровли (D) не подходит для покрытий из листового металла, для которых требуются соединения, допускающие тепловое перемещение. См. также подпункт f пункта 3.10.1.
Есть проблема
Спасибо за отзыв
Было ли это полезно?Да
Ваши комментарии
Ваши отзывы помогают нам улучшить этот сайт.
