Кладка пеноблоков под остекление



Кладка пеноблоков под остекление

  • Калькулятор

  • Рассрочка

  • Акции

8 (4012) 77-80-33 Вам перезвонить?


  • Калькулятор

  • Рассрочка

  • Акции

перезвоните мне

Качественное оконная конструкция должна устанавливаться на надёжный парапет. А что делать, когда ограждение балкона не отвечает требованиям? Ведь не секрет, что во многих домах парапет сделан в виде кованной металлической решётки. В этом случае специалисты компании «Пластиковые Окна» перед проведением остекления сделают надёжную кладку из пеноблоков. Это отличная опора для любой оконной конструкции.

В каких случаях требуется кладка пеноблоков?

Остекление

Перед монтажом ПВХ окон проверяется состояние парапета. Во многих домах он сделан из металлического решётчатого каркаса, который не подходит в качестве основы для оконной конструкции.

Некачественный парапет

Есть ряд построек, в которых установлен хотя и бетонный парапет, но не качественный. При осмотре обнаруживаются недостатки: видны щели, нет боковой стены, плиты по диагонали не совпадают друг с другом.

Перегородка

Пеноблок – универсальный материал, используемый для строительства парапета, и перегородок с соседними балконами.

Малый вес

Пеноблок, несмотря на свой внушительный вид, надёжность и прочность характеризуется небольшим весом. Он не создаёт большой нагрузки на основание балкона.

Звуко- и теплоизоляция

Пеноблоки обеспечивают отличную звуко- и теплоизоляцию. Эти показатели имеют особенно важное значение для балконов, которые будут переоборудоваться в тёплые помещения.

Экологичность

Пеноблоки – экологически безопасные, нетоксичные материалы, изготовленные из природных органических составляющих.

Пожаробезопасность

Материал не воспламеняется и не поддерживает горение. При высоких температурах не выделяет токсических веществ.

Долговечность

Конструкция из пеноблоков – надёжная опора с длительным сроком эксплуатации.

Осмотр нашим инженером

Перед началом работ по усилению парапета, наш специалист проводит детальную диагностику плиты перекрытия балкона, оценивает все детали, делает расчёты. Несмотря на то, что кладка из пеноблоков характеризуется небольшим весом, важно, чтобы она в сумме с оконной конструкцией не образовала критической нагрузки на основу балкона.

Возведение кладки Пеноблоком в компании «Пластиковые Окна»

  • Выполнение работ в соответствии с установленными нормами и требованиями.
  • Постройка ровного парапета без скосов и выступов.
  • Парапет прочно крепится стальной арматурой к стене дома.
  • Для кладки используются строительные клеи, предназначены для ячеистых блоков.
  • Строительные швы не больше 3 мм.
  • Используются блоки толщиной – 10 см / 20 см. Выбор материала зависит от состояния лоджии, её конфигурации и пожеланий заказчика.

Наружная отделка

После работ по возведению кладки, выполняется комплекс отделочных работ. На первом этапе парапет обшивается гидроизоляционными материалами с последующей отделкой сайдингом или гофролистом.

Подробнее

Внутренняя отделка

Для утепления и внутренних отделочных работ используются современные материалы по выбору клиента. Это может быть деревянная вагонка, плиты МДФ, ПВХ, гипсокартон.

Подробнее

Рассчитаем ваш заказ за 5 минут

отзывы наших заказчиков

Анатолий Ивченко


Очень понравилось, как относятся к выполнению заказа специалисты предприятия «Пластиковые Окна». Мне нужны были окна в баню на даче. Позвонил, пообщался с менеджером, оформил заявку на приезд мастера. Буквально три минуты времени. Замерщик снимал размеры около часа и потом минут 20 составлял смету, которую, оказывается не нужно подписывать в офисе, а можно прямо на объекте, что мы и сделали. Окна делались семь рабочих дней. Установлены были за один. Всё. Даже не думал, что всё пройдет настолько просто и беспроблемно. Спасибо «Пластиковые Окна»! Мои самые положительные рекомендации.

22.09.2020

Читать все отзывы

Евгения Федоткина


Меняла балконный блок в комнате. Изготовление и установку заказывала в фирме ПЛАСТИКОВЫЕ ОКНА. Один звонок в офис для вызова мастера, 30минут работы замерщика и полдня работы монтажников. И новый балконный блок уже является неотъемлемой частью моей квартиры. Фирма работает очень слаженно. Супер!!!

12. 08.2020

Читать все отзывы

Алексей Бабинов


На балконе окна были жуткие. То вода, то лед на подоконниках. Срочно нужно менять. Чтобы открывающимися створками не красть полезную площадь, решил установить здесь раздвижное остекление. Сотрудник компании «Пластиковые окна», помог определиться со всеми нюансами заказа (количество окон, раздвижных элементов, выбор фурнитуры и т.д.). Качество и самих изделий и их монтажа отличное. Замечаний не имею.

03.07.2020

Читать все отзывы

Олег Шумилкин


Тоже обращался в эту фирму. Делал заказ на изготовление и установку ПВХ окон (с энергосберегающим стеклопакетом) в трёхкомнатную квартиру. Мастера сработали быстро, профессионально, на совесть. Всего через пять дней после подписания заказа окна вместе с подоконниками и откосами были готовы.
Всё сделано качественно и аккуратно! Отличная работа!

27.06.2020

Читать все отзывы

Антон Спешинский


Пристроил к дому веранду с большими нестандартными окнами. Перед тем, как заказать её остекление, обзвонил несколько фирм, поговорил с их представителями, сравнил цены и предложения. В итоге сделал заказ специалистам компании «Пластиковые Окна». Сразу скажу, остался доволен. Здесь подобрана команда профессионалов, которая работает на качественный результат! Все этапы сотрудничества: замеры, производство, доставка и монтаж окон выполнили вовремя, согласно договору. Несмотря на то, что окна нестандартные, они вошли в проёмы, как влитые. Их аккуратно заделали, отрегулировали, установили подоконники! Работа выполнена качественно! Спасибо!

01.04.2020

Читать все отзывы

Виолетта Резщикова


Хочу поблагодарить специалистов компании Пластиковые Окна за чёткое, быстрое и качественное остекление и отделку балкона «под ключ».
Результат порадовал – балкон не только выглядит прекрасно, но и стал тёплым, уютным – получилась небольшая комнатка! Спасибо!

21.03.2020

Читать все отзывы

Сергей Набока


Купил двушку во вторичке. Для продажи был сделан косметический ремонт, но окна были никудышные. Решил сразу поменять. Обратился в компанию «Пластиковые Окна». Обрисовал проблему. Уже на следующее утро в дверь моей квартиры звонил замерщик. А ещё через неделю вместо старых прогнивших рам в квартире стояли отличные новенькие пластиковые окна. К качеству – никаких замечаний, к монтажу – аналогично. Очень доволен выполнением заказа!

17.01.2020

Читать все отзывы

Константин Межирицкий


Решили с сестрой сделать родителям подарок – новые окна. Старые реально пора было менять, зимой от сквозняков не могло защитить никакое утепление. Пока папа с мамой были на даче, мы заказали в фирме «Пластиковые окна» новые, ламинированные под дерево ПВХ окна из профиля КВЕ. Попросили сделать как можно быстрей. Специалисты вошли в наше положение, и уже на следующий день в квартире работал замерщик, а ещё через три дня окна доставили и установили. Всё отрегулировали, поставили подоконники, заделали откосы – в общем, установили «под ключ». Получилось очень красиво, а главное – сквозняков нет, да и уличного шума не слышно. Спасибо за работу! Подарок получился на славу, родители были очень довольны, у нас получилось их приятно удивить!

17.11.2019

Читать все отзывы

Ульяна Николаевна


Заказали в организации «Пластиковые ОКНА» остекление балкона. В офисе нам рассказали о разных вариантах остекления, отделки, показали каталог и образцы используемых материалов, ответили на наши вопросы. Мы подписали договор на остекление балкона металлопластиковым профилем с утеплением, внутренней отделкой панелями ПВХ и изготовление шкафчика. Специалисты справились быстро и качественно! Балкон выглядит просто сказочно! Он теплый и уютный: я поставила там свои растения, и у меня получился свой небольшой зимний сад в квартире! Отличная работа!

02.09.2019

Читать все отзывы

Вельц Никита


В офисе специалисты компании «Пластиковые Окна» меняли остекление. Заказывал окна из профиля КБЕ 76 цвет Антрацит. Сделали всё оперативно, качественно, без волокиты и проблем! Окна классные, установлены аккуратно и надёжно! Приятно работать с людьми, которые ценят время и знают, что такое качество!

28.08.2019

Читать все отзывы

Антонина Копач


Обращались в фирму «Пластиковые Окна», чтобы заказать новые окна в наш загородный дом. Мы немного переживали, так как оконные проемы нестандартные. Но оказалось, что здесь изготавливают конструкции любых форм. Мастер приехал в точно условленное время, сделал замеры, составил смету. Через несколько дней нам позвонили, и мы договорились о времени доставки и установки. Монтаж выполнили в течение одного дня, при этом все окна хорошо заделали и отрегулировали. Очень довольны, что обратились именно в эту фирму!

22.06.2019

Читать все отзывы

Арсеньев Анатолий


В фирме «Пластиковые ОКНА» заказывал окна в свой офис! Сработалиотменно:профессионально, аккуратно, без волокиты! Лично проверил каждое установленное окно, недостатков не нашёл!Благодарю за качество и расторопность!

14.05.2019

Читать все отзывы

Дымова Юлия


Обращалась в «Пластиковые ОКНА», чтобы заказать в квартируламинированныеокна цвета «Орегон». Сразу попросила установить подоконники, отливы, откосы и москитные сетки.Через неделю после снятия замеров в квартире работали монтажники, которым хочу сказать отдельное спасибо.Они очень аккуратно работали, обращая внимание на каждую деталь.Приятно, когда люди так ответственно относятся к своей работе! Результат получился соответствующий – окна выглядят прекрасно, сквозняков нет, шума с улицы не слышно!

24.03.2019

Читать все отзывы

Остряков И.В.


Очень рад, что обратился в фирму «Пластиковые ОКНА», они сделали мне балкон «под ключ»! Получилось шикарно! Здесь работает отличная команда сотрудников, которые знают своё дело, и умело выполняют свои обязанности! Большое спасибо!

15.02.2019

Читать все отзывы

Анна Евтюхова


Мастера «Пластиковые ОКНА» остеклили нам загородный дом. Мы с мужем остались довольны проделанной работой. Во-первых, здесь очень внимательные сотрудники,они объясниливсё подробнои доступно.Во-вторых,ни с доставкой, ни со сроками исполнения заказа не было никаких задержек, и монтаж выполнен на совесть. И в третьих, окна сделаны качественно, они полностью соответствуютзаявленным характеристикам.Кроме того, стоимость продукции здесьвполне доступная, а сделанная нам скидка за большой заказ пришлась весьма кстати! Еслипонадобятся подобные услуги, мы уже точно знаем, к кому будем обращаться!

09.01.2019

Читать все отзывы

Дьячков Павел


Купили квартиру в старом доме. С заменой окон тянуть не стали, так как старые были в плачевном состоянии.Так же попросили сделать холодное остекление балкона. Заказ сделали в фирме «Пластиковые ОКНА», обратились туда по совету друзей. Мы не пожалели, ребята сработали на «отлично», да и цены там приемлемые. Работу выполнилиочень быстро и аккуратно.Качеством окон, их установкой и остеклением балкона остались довольны! Мы рады, что послушались дельного совета и обратились к специалистам с большой буквы!

12.12.2018

Читать все отзывы

Наши работы

остались вопросы?

запишитесь на Бесплатную консультацию

Мы перезвоним Вам в течении 15 минут и ответим на все Ваши вопросы!

МЫ ВАМ ПЕРЕЗВОНИМ

Спасибо!

ваша заявка отправлена

Кладка пеноблоков своими руками. Кладка первого ряда пеноблоков

Содержание

  1. Кладка пеноблоков своими руками. Кладка первого ряда пеноблоков
  2. Кладка пеноблока на балконе. Использование на балконах и лоджиях
  3. Кладка пеноблока на монтажную пену. Характеристика и преимущества материала
  4. Размеры пеноблока. Что такое пенобетонный блок?
  5. Кладка пеноблоков перегородка. Расчет строительного материала на возведение пенобетонных стен
  6. Видео самый быстрый качественный способ кладки пеноблоков

Кладка пеноблоков своими руками. Кладка первого ряда пеноблоков

Укладка первых блоков выполняется по углам. С какого угла
начать кладку также имеет значение. Первый пеноблок устанавливается на тот
угол, который самый высокий по отношению к остальным. Слой раствора под этим
блоком будет намного тоньше, нежели под пеноблоками в других углах. При ровном
фундаменте выбор произвольный.

Угловые или как называют мастера «маячные» пеноблоки служат
ориентиром для дальнейшей работы. Поэтому их установка является трудоемким и
ответственным этапом.

Примечание. Устанавливая угловой блок, следите за тем, чтобы
он выступал над цоколем на расстояние 30-50 мм. Такой отступ упредит скопление
воды на отливе цоколя, и он будет оставаться сухим. А значит и кладка, на
которой базируется нижний ряд, не будет подвержена разрушениям.

Корректировка установленного пеноблока выполняется резиновой
киянкой.

На маячные блоки устанавливается шнур-причалка. Шнур можно
закрепить на блоке с помощью гвоздя. Следует сказать, что в пенобетоне плохо
держатся метизы, но в данном случае, гвоздь выполнит свою функцию. При
расстоянии между угловыми блоками более 6 метров, рекомендуется установить
промежуточные маячки. Это позволит избежать провисания направляющей веревки.
Мастера рекомендуют устанавливать маяки в месте пересечения внешних и
внутренних несущих стен.

Более удобно использовать для этих целей лазерный уровень.

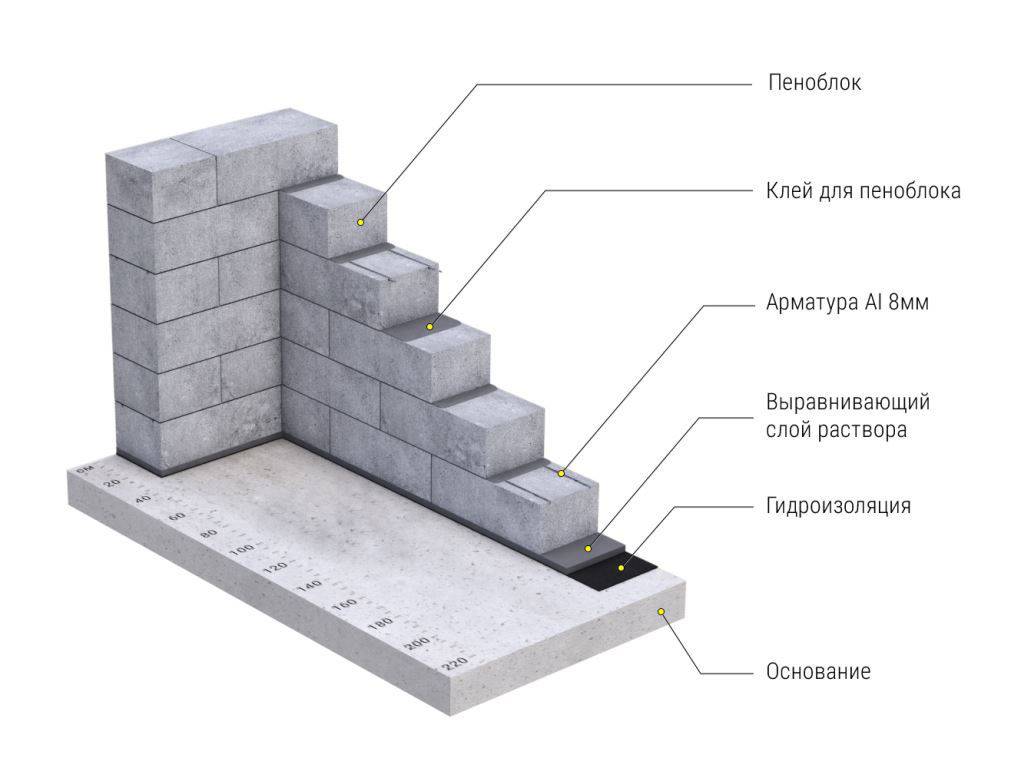

Пенобетонные блоки первого ряда укладывают только на
цементно-песчаный раствор. Раствор можно нанести двумя способами: нанести на
предыдущий ряд блоков и установить на клей сухой блок или нанести клей на
поверхность блока. Второй вариант используется редко, но незаменим, когда
вставляется часть блока в узкую щель в кладке.

Раствор наносится с использованием зубчатого шпателя или
каретки. Мастерок также можно применять, но он не позволяет выдерживать
заданную толщину смеси, что приводит к ее перерасходу или появлению мест без
смеси.

Почему для первого ряда нужно использовать цементно-песчаную
смесь? Для того, чтобы нивелировать перепад высот за счет более плотного слоя
наложения.

Кладочный раствор нужно обязательно наносить не только на
горизонтальную поверхность ряда, но и на боковые стенки блока. Вертикальный шов
также заполняется раствором. Игнорирование этой рекомендации чревато появлением
пустот в кладке, что позволит влаге накапливаться в шовном промежутке и при
морозе приведет к разрушению шва или блока.

Рекомендуемая толщина горизонтального шва при кладке
пеноблока на раствор не должна превышать 10-15 мм. (зависит от сорта блока),
вертикального шва – 8-10 мм. Естественно, выложить первый ряд можно и с
использованием специальной клеевой смеси. В этом случае толщина швов будет
определяться рекомендацией производителя смеси. Но с точки зрения экономичности
строительства дома, такое решение будет нецелесообразным.

Примечание. Если намочить блок, адгезия его поверхности с
клеевой смесью увеличится. Особенно актуальна эта рекомендация для работ,
выполняемых в теплое время года.

Иногда мастера экономят время и раствор и не заполняют
вертикальный шов клеем. В этом случае нужно тщательно заделывать швы с лицевой
и изнаночной (внутренней) стороны, оставляя середину пустой. Если же
планируется штукатурка дома из пенобетона, вертикальные швы можно не заполнять
вообще.

При необходимости, пеноблок подрезается до нужного размера.
При этом блок толщиной менее 50 мм. смотрится некрасиво, можно устранить этот
зазор варьируя толщину кладочного шва. Установленный пеноблок можно
корректировать в течение определенного времени (определяется видом клеевой
смеси). Корректировка происходит с использованием резиновой киянки. Дальнейшее
устранение неровностей возможно только путем использования рубанка или терки
для гипсокартона.

Примечание. Первый ряд блоков обязательно армируется.

Кладка пеноблока на балконе. Использование на балконах и лоджиях

В старых домах при строительстве не планировалось остекление или утепление балконов, они строились открытыми, что подразумевало возможность ими пользоваться только в тёплое время года. Холода и большое количество осадков не позволяют жителям домов полностью использовать свои балконы и лоджии. Для круглогодичного использования эти помещения требуют современного усовершенствования.

Наиболее распространены варианты балконов с металлическими парапетами, при утеплении их принято демонтировать и заменять на парапет из пеноблоков. Обычно используется материал с маркировкой D600, так как он обладает оптимальным соотношением коэффициента теплопроводности и прочности, смело способен выдержать установку двухкамерных металлопластиковых окон с массой более 35 килограмм на квадратный метр окна.

Преимущество пеноблоков перед другими материалами для кладки заключается в их легкости, ведь общий вес конструкции играет важную роль при монтаже на балконах. Использование более выгодно в плане веса даже по сравнению с самым легким кирпичом – пустотелым.

Средние расчеты показывают, что вес одного квадратного метра кирпичной кладки составляет около 150 килограмм, в то же время масса пенобетонной кладки при той же площади равна 60-70 килограммам, а значит легче более чем в два раза. Преимущество еще и в том, что они дешевле кирпича, а простота их монтирования позволяет выполнить облагораживание балкона или лоджии своими руками, не прибегая к помощи специалистов.

С наружной стороны парапет обычно закрывают цельным листом оцинкованной стали или пластиковым сайдингом , цвет которого соответствует либо общему интерьеру фасада здания, либо отвечает пожеланиям заказчика.

Кладка пеноблока на монтажную пену. Характеристика и преимущества материала

Кладка газобетона на пену приводит к улучшению теплоизоляционных свойств дома путем устранения «мостиков холода». Более быстрым становится и сам процесс строительства дома, так как уменьшается время высыхания кладки.

Технология еще полностью не изучена и возникает вопрос о долговечности кладки. У многих домовладельцев вызывает настороженность слишком тонкий шов при кладке газобетона на пену.

Клей относится к полимерным материалам, главной угрозой для которых является ультрафиолет. Монтажная пена, используемая при установке окон, под воздействием прямых солнечных лучей теряет свои свойства на протяжении года.

Но, в кладке она полностью закрыта от внешних воздействий. Даже при проведении работ по отделке фасада через два-три года, под воздействием солнца может выгореть только небольшой слой шва на наружной поверхности стены. Это не приведет к потере прочности здания.

Единственное условие для качественной кладки, приобретать специальный пенополиуретановый клей, предназначенный для таких работ, а не первую попавшуюся монтажную пену.

К другим особенностям использования клея относится:

  • использование материала эффективно при возведении внутренних газобетонных перегородок;
  • возможность приклеивания газоблока к вертикальной поверхности;

  • монтажная пена для газобетона применяется и для установки теплоизоляционного слоя;
  • применение пены способствует герметизации соединения элементов конструкции;
  • появление такого инновационного материала приводит к более быстрым темпам строительства зданий, так как уменьшается количество «мокрых» процессов.

Применение пены для газосиликатных блоков при возведении жилья имеет ряд преимуществ:

  • возможность использования при минусовых температурах;
  • достигается адгезия с гладкой поверхностью газо- и пеноблоков;
  • улучшенная теплоизоляция швов и их герметичность;
  • экономическая выгода от использования.

Используют пену в основном для кладки внутренних перегородок. Изучив все преимущества, ее начинают применять и при возведении несущих стен одно и двухэтажных зданий.

Некоторыми недостатками использования пены для кладки газобетона являются:

  • применение пены еще не проверено временем;
  • высокая стоимость материала;
  • вызывает сомнение использование при возведении многоэтажных зданий;
  • повышенные требования к поверхности газосиликатных блоков.

Сомнение вызывает способность полиуретановой пены выдерживать вертикальные нагрузки. На практике, разорвать по шву склеенные блоки невозможно. Скорее разрушится сама структура блока.

Размеры пеноблока. Что такое пенобетонный блок?

Пеноблок – пористый стройматериал, изготавливаемый из смеси цемента, воды с песком и пенообразователя. Это одна из разновидностей ячеистого бетона (пенобетона). Но в отличие от схожего по структуре газобетона пустоты в нем формируется не за счет химических реакций внутри блока в процессе застывания, а благодаря смешиванию бетонной смеси с заранее подготовленной пеной.

Пенообразователь используется органический либо синтетический. Первый вариант на белковой основе дороже, но блок с ним получается более прочным и экологически чистым. Синтетика дешева, однако имеет 4-й класс опасности. Сами пеноблоки из нее получаются безопасными, но работать с исходной смесью при замешивании раствора приходится с большей осторожностью.

Формы для заливки пенобетонной смеси

Производится такой материал для строительства домов двумя способами:

    Нарезкой монолита из застывшего пенобетона на ”кирпичи” нужного размера;

    Заливкой форм с требуемыми габаритами в ширину, высоту и длину.

Процесс распиливания массива застывшего пенобетона на блоки

Чтобы сэкономить на сырье и увеличить плотность блоков, при замешивании в смесь нередко добавляют золу, глину и иные сыпучие мелкофракционные материалы. С одной стороны это позволяет немало сократить расход цемента, а с другой приводит к утолщению межпоровых перегородок внутри пеноблока, делая изделие более прочным. Причем размер внутренних пустот в этом случае уменьшается, повышая теплопроводность материала.

Кладка пеноблоков перегородка. Расчет строительного материала на возведение пенобетонных стен

Планируя возводить из пенобетонных блоков дом, необходимо предварительно выполнить ряд расчетов. Для определения потребности в материале потребуется план строения.

Исходные данные:

  • длина пеноблока – 60 см;
  • ширина изделия – 20 см;
  • высота блока – 30 см;
  • размеры контура здания и высота коробки – определяются планом;
  • толщина пенобетонных стен – определяется на этапе проектирования;
  • габариты и количество проемов – указаны в проектной документации.

Предварительно выполнить ряд расчетов необходимо планируя возводить дом из пенобетонных блоков

Расчетные операции выполняются различными методами:

  • вручную. Зная габариты пеноблоков, толщину стен и размеры коробки здания, несложно самостоятельно определить, в каком количестве потребуется пенобетон;
  • с помощью онлайн-калькулятора. Он позволяет более точно определить количество блоков, учитывая дополнительные параметры, в том числе, толщину шва в кладке.

Рассмотрим, как выполняются расчеты ручным способом. Для вычисления необходимого количества блоков следует выполнить следующие действия:

  1. Рассчитать периметр коробки, сложив длины стен.
  2. Определить стенную площадь, перемножив высоту стен на длину контура.
  3. Вычислить суммарную площадь оконных и дверных проемов.
  4. Отнять от общей площади стен полученное значение.
  5. Разделить полученную площадь на площадь боковой плоскости пеноблока.

На конкретном примере определим количество блоков из вспененного бетона, необходимое для возведения коробки с габаритами 5х7 м, высотой 3 м и толщиной стен 0,3 м.

Для расчета блоков необходимо:

Расчеты необходимого количества блоков

  1. Определить площадь коробки – (5+7+5+7)х3=72 м2.
  2. Рассчитать площадь дверных проемов (0,7х2=1,4 м2) и оконных (1,3х1,5=1,95 м2).
  3. Суммировать полученные по проемам значения – 1,4+1,95=3,35 м2.
  4. Вычислить площадь стен без проемов – 72-3,35=68,65 м2.
  5. Определить площадь боковой плоскости пеноблока – 0,6х0,2=0,12 м2.
  6. Рассчитать количество блоков – 68,65:0,12= 572 шт.

Зная потребность в блоках, несложно рассчитать количество денежных средств для их приобретения.

Видео самый быстрый качественный способ кладки пеноблоков

BuildBuck ICF Дверная и оконная распорка

BuildBuck ICF Door & Window Bucking

BuildBuck ICF Door & Window Bucking сочетает в себе изоляционные свойства пенополистирола с встроенными пластиковыми полотнами для создания прочного плавного перехода от стен ICF к дверным и оконным проемам.

BuildBuck ICF Door & Window Bucking — это комплексное решение для распорки ICF для жилых и коммерческих проектов. Обеспечивая непрерывную изоляцию по всей длине козла, BuildBuck имеет толщину два дюйма, обеспечивая изолированный барьер для всех отверстий. Самец имеет три основные области крепления на лицевой стороне самца через каждые 6 дюймов в центре и с каждой стороны, а также полноразмерное крепление с каждой стороны. Направляющие из пеноматериала правильно выравнивают блоки BuildBuck и ICF. Влитой уплотнительный элемент работает с наплавкой для защиты от проникновения влаги. Формованная рулетка во всю длину и линии разреза делают разрезание оленя по размеру простым и понятным.

Характеристики продукта BuildBuck

  • Стандартные преимущества BuildBlock, позволяющие сократить трудозатраты, включают встроенную рулетку и линии отреза.
  • Индикаторы точек крепления и линии разреза портов доступа залиты.
  • Формованные направляющие для выравнивания выравнивают опору внутри блока ICF.
  • Точки крепления по всей длине вдоль каждой стороны задника и 8 зон крепления по всей поверхности задника равномерно расположены через каждые 6 дюймов.
  • Встроенный уплотнительный элемент для предотвращения проникновения воды за отлив.
  • BuildBuck имеет 8 анкеров, которые механически надежно соединяют опору с бетоном.
  • BuildBuck имеет толщину 2 дюйма и длину 52 дюйма (номинал 48 дюймов) и является самой длинной накладкой ICF на рынке, создавая черновое отверстие 4040 без резки.
  • Упакованы в небольшие пакеты для удобства заказа и помещаются поверх пакетов блоков на грузовиках, чтобы исключить большую часть транспортировки.
  • BuildBuck доступен для всех 4-дюймовых, 6-дюймовых и 8-дюймовых форм.

Преимущества BuildBuck

  • Разработан специально для ICF-форм BuildBlock, BuildLock и GlobalBlock.
  • Прочная двутавровая балка, механически закрепленная в бетоне и пене.
  • Полноразмерное крепление по обеим сторонам ручки для легкого крепления отделки.
  • Семь (7) полноразмерных (3 x 1,5 дюйма) точек крепления на лицевой стороне бака, расположенных через каждые 6 дюймов, и 2 половинных размера на каждом конце.
  • Перемычки, формованные на 1/2 дюйма ниже пенополистирола, предотвращают образование мостиков холода и создают плавный переход от стены к проему.
  • Пронумерованные линии разреза на каждой стороне грифа для простого измерения и резки.
  • Разработан, чтобы легко обеспечить расстояние между арматурными стержнями по горизонтали 8 дюймов в крупных коммерческих проектах.

BuildBuck Распорки дверей и окон Спецификации продукции

ПРОДУКТ Длина НОМИНАЛЬНАЯ ДЛИНА Ширина Толщина Вес Значение R Зона ФОРМЫ
БК-400
BuildBuck9in
52 дюйма
1320,8 мм
48 дюймов
1219,2 мм
9 дюймов
228,6 мм
2 дюйма
50,8 мм
4 фунта.
1,81 кг
8,4 3,125 футов2
0,2903 м2
ВВ-400 | БЛ-400 | ГБ-400
БК-600
BuildBuck11in
52 дюйма
1320,8 мм
48 дюймов
1219,2 мм
11 дюймов
279,4 мм
2 дюйма
50,8 мм
4 фунта.
1,81 кг
8,4 3,82 фута2
0,3550 м2
ВВ-600 | БЛ-600 | ГБ-600
БК-800
BuildBuck13in
52 дюйма
1320,8 мм
48 дюймов
1219,2 мм
13 дюймов
330,2 мм
2 дюйма
50,8 мм
4,5 фунта.
2,04 кг
8,4 4,51 фут2
.4190 м2
ВВ-800 | БЛ-800 | ГБ-800

ПРИМЕЧАНИЕ. BuildBuck совместим со всеми блоками ICF размером 4, 6 и 8 дюймов с панелями из пенополистирола толщиной 2,5 дюйма.

Наверх

Загрузки BuildBuck

  • 2018-BuildBuck-ICF-Door-and-Window-Bucking-Brochure-1. pdf
  • BuildBuck-Product-and-Installation-Manual-2018-no-address.pdf (4402 загрузки)

Галерея изображений BuildBuck

BuildBuck ICF раскряжевка с раскрытыми перемычками
Сборка BuildBuck в разрезе, показывающая перемычки
BuildBuck Литые цифры на рулетке Крупный план
BuildBuck Влитые рулетки Крупный план
Угловой верхний бак

Нумерация и маркировка BuildBuck
Нумерация и маркировка BuildBuck
Компоненты BuildBuck
Компоненты BuildBuck

Базовая установка BuildBuck

Ниже приведен общий план установки BuildBuck. Загрузите полное руководство по установке для получения исчерпывающей информации.

  1. Определите приблизительный размер отверстия и вырежьте распорки с минимальным количеством проходов. Обычно рекомендуется размер грубого отверстия на 1/4 дюйма больше фактического размера окна.
  2. Постройте стену ICF, как указано, с необходимым армированием.
  3. Создайте черновое отверстие на 4 дюйма больше, чем указано, чтобы учесть толщину BuildBuck.
  4. Установите вертикальную арматуру с каждой стороны проема и прикрепите к распорке.
  5. Соедините каждую распорку, используя заводские соединения, или соедините их встык, чтобы полностью раскрыть распорку. При соединении нескольких частей ответвления используйте заводские концы, создайте новое заводское соединение, обрезав переходник, или соедините встык без соединения. Небольшое количество вспененного клея можно использовать для соединения деталей.
  6. Вырезать и удалить пенопласт в заднике для смотровых отверстий в пороге через каждые 12 дюймов. Выполнение этого действия перед установкой заглушки предотвратит попадание мусора в полость стены.
  7. Поместите козла в вырезанное отверстие. Когда задник на месте, закрепите его лентой, соберите раму и установите поперечную распорку. Точки крепления на лицевой стороне бака и по бокам можно использовать для крепления распорок и ремней.
  8. Добавьте треугольные скобки на противоположные углы, чтобы спинка оставалась прямой.
  9. Горизонтальный раскос должен быть сплошным пиломатериалом. Вертикальный раскос следует разрезать на две части, опирающиеся на горизонтальный раскос непосредственно друг над другом.
  10. Обвязка через проемы, связывающая блоки и блоки вместе для предотвращения бокового смещения, требуется через большие проемы и вблизи углов. Во время заливки давление будет перемещаться наружу.
  11.  Вертикальные дверные и оконные распорки должны оставаться на месте в течение 7–14 дней после заливки, чтобы обеспечить отверждение бетона. При загрузке перемычек во время обрамления рекомендуется оставить вертикальные связи на месте.
  12.  Бетон обычно полностью затвердевает за 28 дней.

BuildBuck с поперечным креплением

BuildBuck со снятой поперечной распоркой



Чем мы можем вам помочь?

Примечание: для этого контента требуется JavaScript.

BuildBuck ICF Дверная и оконная распорка Экспорт страницы 1 декабря 2015 г.

GloalBlock All Foam ICF — BuildBlock Изолирующие бетонные опалубки

GlobalBlock – полностью пенопластовый ICF GlobalBlock – первый в своем роде полностью обратимый полностью пенопластовый блок ICF. Эволюция экрана-сетки ICF, она легко интегрируется с любой формой BuildBlock, позволяя вам сэкономить время, усилия и деньги. GlobalBlock — это недорогой ICF, разработанный без встроенной пластиковой сетки. Это снижает затраты, не теряя преимуществ МКФ и не затрагивая ключевые структурные элементы.

GlobalBlock «ласточкин хвост» для
нанесения EFIS или штукатурного покрытия, такого как BuildCrete Plaster или Stucco.

Опциональная веб-вставка для точек крепления или веб-зажим для размещения арматуры доступны в зависимости от ваших потребностей. Используя ту же полностью реверсивную систему блокировки, что и все формы BuildBlock, GlobalBlock имеет одинаковые габаритные размеры, что позволяет взаимозаменяемо использовать формы даже в пределах одной стены.

GlobalBlock также обладает такими преимуществами, как встроенная рулетка и вертикальные линии разреза, которые упрощают, ускоряют и снижают затраты на установку. GlobalBlock доступен с шириной сердечника 4 и 6 дюймов.

Разработанный как более экономичный продукт как для внутреннего, так и для международного рынка, GlobalBlock повышает теплоизоляционные свойства, уменьшает бетон и обеспечивает исключительную прочность и поддержку. 12-дюймовая центральная конструкция была выбрана из-за ее прочности и устойчивости в полевых условиях. Точки крепления с использованием дополнительной веб-вставки будут совмещены с формами BuildBlock и обеспечат легкую установку гипсокартона, кирпичных стяжек или другой отделки.

Ласточкин хвост на лицевой стороне блока обеспечивает надежную поверхность для нанесения EFIS, штукатурки или штукатурки. BuildBlock рекомендует использовать BuildCrete Stucco или BuildCrete Plaster для отделки стен, что обеспечивает исключительную ударопрочность и возможность нанесения покрытия в один слой непосредственно на пенопласт. Узнайте больше о BuildCrete здесь.

Преимущества GlobalBlock

  • Стандартный промышленный размер 16 дюймов (406,1 мм) x 48 дюймов (1219,2 мм).
  • Уменьшение бетона на 35%.
  • До 43 % больше R-значения в зависимости от размера блока.
  • Лучшее соотношение цены и качества – низкая стоимость ICF
  • Предназначен для жилых, международных и небольших коммерческих проектов начального уровня.
  • Готов к штабелированию, сборка не требуется.
  • Симметричный дизайн и полностью реверсивный во всех направлениях.
  • 3 способа размещения арматуры: опциональная вставка в перемычку с точками крепления, обрезанные штифты арматуры и стальные седла арматуры.
  • Блокировки и полная интеграция со всеми формами BuildBlock для специальных блоков и перемычек.
  • Дополнительная пластиковая решетка высокой плотности обеспечивает точки крепления и размещение арматуры через каждые 12 дюймов (304,8 мм)
  • 1-дюймовый (25,4 мм) повторяющийся шаблон выреза и встроенная рулетка для удобного вырезания и измерения размеров.
  • Лицевая поверхность блока с «ласточкиным хвостом» для прямой штукатурки и приклеивания EIFS.
  • Размеры 4 дюйма (101,6 мм) и 6 дюймов (152,4 мм) со специальными углами 90°.

Прямой блок GlobalBlock Технические детали

Блок Длина Ширина Высота Значение R Бетон
Объем
Поверхность
Площадь
(Лицо)
ГБ300 48 дюймов
1219,2 мм
7 дюймов
177,8 мм
16 дюймов
404,6 мм
20,28 0,030660 ярдов3
0,023441 м3
5,33 фута2
0,4951 м2
ГБ400 48 дюймов
1219,2 мм
9 дюймов
228,6 мм
16 дюймов
404,6 мм
26,23 0,043906 ярдов3
0,033568 м3
5,33 фута2
0,4951 м2
ГБ600 48 дюймов
1219,2 мм
11 дюймов
279,4 мм
16 дюймов
404,6 мм
29,76 0,062947 ярдов3
0,048126 м3
5,33 фута2
0,4951 м2
ГБ800 48 дюймов
1219,2 мм
13 дюймов
330,2 мм
16 дюймов
404,6 мм
31,57 0,088959 ярдов3
0,068014 м3
5,33 фута2
0,4951 м2
Обратите внимание, что в настоящее время GlobalBlock доступен только в размерах 4″ и 6″.
GlobalBlock полностью интегрируется со всеми продуктами BuildBlock.

Блок GlobalBlock 90° Технические детали

Блок Ширина Высота Значение R Бетон
Объем
Длина
Внешн. – Внутр.
Возврат
Внутренний – Внутренний
Поверхность
Площадь
(Лицо)
ГБ390 7 дюймов
177,8 мм
16 дюймов
404,6 мм
20,28 0,040423 ярда3
. 030905 м3
38 дюймов – 31 дюйм

965,2 мм – 787,4 мм

26 дюймов – 19 дюймов
660,4 мм – 482,6 мм
7,11 футов2
0,6605 м2
ГБ490 9 дюймов
228,6 мм
16 дюймов
404,6 мм
26,23 0,050831 ярд3
0,038863 м3
40 дюймов – 31 дюйм
1016 мм – 787,4 мм
28 дюймов – 19 дюймов
711,2 мм – 482,6 мм
7,55 футов2
0,7014 м2
ГБ690 11 дюймов
279,4 мм
16 дюймов
404,6 мм
29,76 0,084626 ярдов3
0,064701 м3
42 дюйма – 31 дюйм
1066,8 мм – 787,4 мм
30 дюймов – 19 дюймов
762 мм – 482,6 мм
8,00 футов2
0,7432 м2
ГБ890 13 дюймов
330,2 мм
16 дюймов
404,6 мм
31,57 0,128151 ярд3
0,097978 м3
44 дюйма – 31 дюйм
1117,6 мм – 787,4 мм
32 дюйма – 19 дюймов
812,8 мм – 482,6 мм
8,44 фута2
0,7841 м2
Обратите внимание, что GlobalBlock в настоящее время доступен только в размерах 4″ и 6″. GlobalBlock полностью интегрируется со всеми продуктами BuildBlock.

Информация о продукте GlobalBlock

Установка GlobalBlock

GlobalBlock — это революционно новая изоляционная бетонная форма (ICF). Это веб-дополнительный дизайн, обеспечивающий гораздо большую гибкость в дизайне и дополнительную экономию средств. Эволюция конструкции экранной сетки, она легко интегрируется с другими формами BuildBlock, чтобы предложить более экономичное решение ICF, при этом позволяя использовать формы BuildBlock с плоскими стенками в соединительных балках, перемычках, пилястрах, стенах безопасных комнат и других критических областях. .

Загрузить файл GlobalBlock-Install-Manual-CC-2018-no-address.pdf — 14 МБ

GlobalBlocks — новая революционная энкофрадо-де-конкрето-айсладо (ICF). A diferencia де otras marcas, es un diseño que Allowe utilizar membranas plásticas dando mucha más flexibilidad en diseño y ahorros adicionales. Усовершенствованная система ICF estilo parrilla, которая интегрирует совершенство с другими блоками BuildBlock для использования в качестве решения ICF, которое можно сдавать в аренду, вы можете использовать блоки BuildBlock, типо по сравнению с планами, а также пиластры, паредес де куартос де seguridad y otras áreas que requieran este tipo de ICF.

Скачать файл globalblock-install-manual-spanish-20151012.pdf — 14 МБ

Замечания по установке

  • Установка GlobalBlock аналогична установке плоских опалубок BuildBlock.
  • Начните с укладки блоков с каждого угла. Не забудьте перевернуть углы каждого ряда, чтобы обеспечить правильное смещение.
  • Сердечники GlobalBlock рассчитаны на 12-дюймовые центры. Все остальные ICF BuildBlock разработаны с 6-дюймовыми центрами. Имейте это в виду при раскладке стен и штифтов арматуры.
  •  Соединения GlobalBlock согласованы с формами BuildBlock, чтобы обеспечить плавный переход между различными продуктами.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
