Кладка кирпича цоколь: Кладка цоколя из кирпича — подготовка и проведение работ

Цоколь дома из кирпича — цена кладки. Как ложить кирпич для цоколя дома

Кирпич для цоколя дома необходимо подбирать тщательно. Это должен быть красный обожжённый кирпич марки прочности не ниже М100, с морозостойкостью выше F35. Естественно, кирпич для цоколя фундамента должен быть целым, без сквозных трещин (трещин толщиной более 1 мм, проходящих на сквозь). При этом ГОСТ 530-2012 «Кирпич и камень керамические» допускают включение волосяных трещин (это несквозные трещинки толщиной 0,05 мм или толще).

Перед началом обустройства, необходимо рассчитать кирпич на цоколь. Для этого необходимо вооружиться размерами имеющегося ленточного фундамента, размерами полнотелого кирпича (120*250*65 мм) и толщиной стандартного кладочного шва (это 10 мм). Зная по проекту или эскизу, на какую высоту и ширину должен быть поднят цоколь рассчитайте количество рядового кирпича, необходимого для проведения работ.

Для расчета понадобится понимание будущей толщины стены. Кирпичную кладку под цоколь можно сделать толщиной 25 см (кладка в один кирпич), 38 см (в полтора кирпича), 51 см (кладка в два кирпича). При желании, вы можете воспользоваться калькулятором кирпича на цоколь или позвонить нам, а мы произведем расчёт по телефону.

ЦОКОЛЬ ПОД КИРПИЧ: ГИДРОИЗОЛЯЦИЯ

Важным моментом обустройства цоколя является устройство гидроизоляции. Фундамент проводит воду из почвы, и если не препятствовать этому явлению (так называемый «капиллярный подсос»), то влага будет накапливаться в кирпиче. Для этого используют гидроизоляцию между первым рядом кладки цоколя из кирпича и фундамента. После возведения всех рядов цоколя, перед кладкой стены необходимо еще раз провести гидроизоляцию цоколя. Уже между цоколем и стеновым материалом.

В качестве гидроизоляции используются рулонные паронепроницаемые материалы. Поэтому в качестве горизонтальной гидроизоляции (отсечки) от капиллярной влаги подойдут рулонные материалы (пергамин, толь или рубероид). Можно использовать современные синтетические материалы – стеклохолст, стеклоткань или полиэстер. Битумная мастика применима в сочетании с другими материалами, т.к. она используется в качестве клеящего состава.

НЕ ТОЛЬКО РАССЧИТАТЬ КИРПИЧ НА ЦОКОЛЬ, НО И ПРАВИЛЬНО ЕГО ПОЛОЖИТЬ

Даже если вы сами собственноручно не планируете вести кладочные работы, вам не помешает знать пару приемов чтобы контролировать бригаду кладочников в Уфе. Основное правило заключается в применении строительного уровня. Вертикальность и горизонтальность рядов (промежуточный результат или конечный) всегда нужно неукоснительно соблюдать. В конечном результате никаких отклонений не допускается. Швы в соседних рядах не должны совпадать. По всей длине цоколя необходимо обустраивать вентиляционные квадратные продухи размерами от 15 до 25 см через каждые 3 метра. Кирпич укладывается на цементный раствор и при необходимости используется армирующая сетка с ячейками 50*50 м.

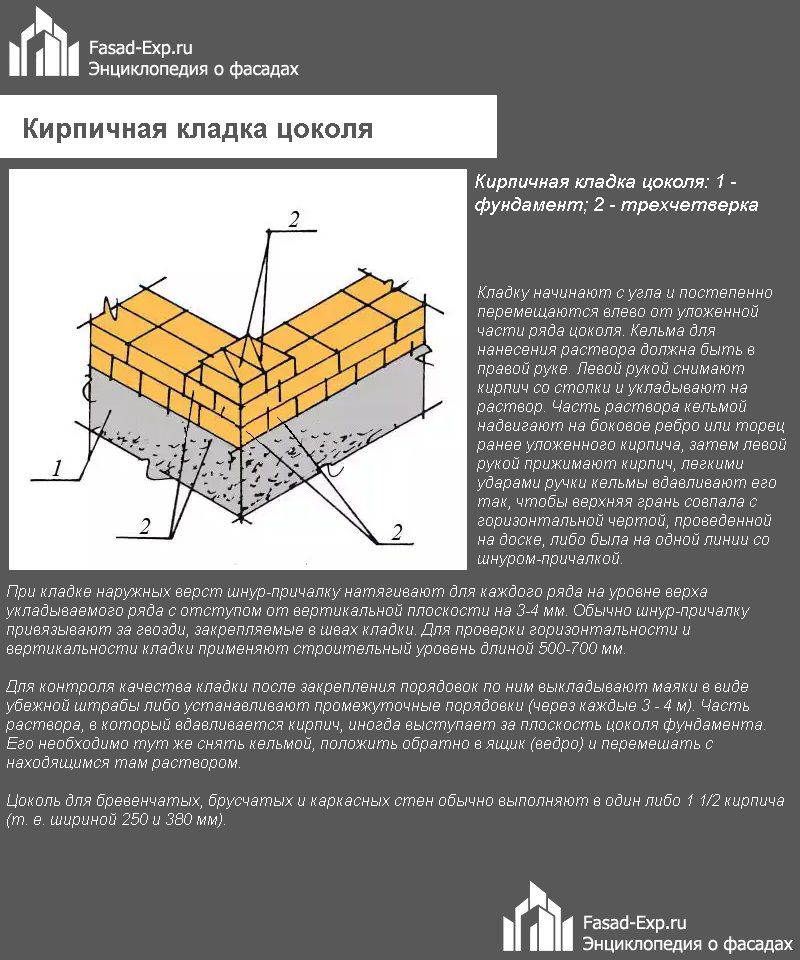

Кладка кирпича на фундамент

Как выполняется кладка цоколя из кирпича на фундамент: особенности и виды кирпичных цоколей, подготовка поверхности, выведение на ноль, подготовка материалов и поэтапный процесс кладки.

Цоколь – это верхняя (надземная) часть фундамента или нижняя часть стены, которая укладывается непосредственно на основание. Этот элемент строения чаще всего изготавливается из бетона, натурального камня или кирпича. В наше время кладка кирпича на фундамент для обустройства цоколя выполняется в основном в малоэтажном строительстве и нередко силами самих застройщиков.

Особенности цоколя из кирпича

Тип цоколя зависит от вида фундамента. Так, цоколь ленточного основания – это его верхняя часть, расположенная над землей. У столбчатого фундамента между столбами возводится стена – забирка, которая одновременно исполняет роль цоколя и служит перемычкой между опорами.

Устройство цоколя из кирпича – очень ответственный процесс, поскольку неправильный выбор материала, неграмотная кладка и несоблюдение технологии могут привести к его деформации и последующему разрушению других конструкций. Эта часть здания, расположенная между грунтом (отмосткой) и наружными стенами, подвергается механическим и атмосферным воздействиям больше остальных элементов конструкции, поэтому кладка цоколя из кирпича обязательно должна выполняться с соблюдением строительных норм.

Также необходимо грамотно подходить к выбору материалов. В данном случае наилучшим вариантом будет тщательно обожженный красный кирпич. Он должен иметь однородную фактуру и ровную форму внешней поверхности. Силикатный кирпич тоже может использоваться, но только для устройства участка над слоем гидроизоляции, при этом снаружи его необходимо облицовывать атмосферостойкими материалами.

В любом случае для кладки цоколя может использоваться только полнотелый кирпич, поскольку при наличии пустот в них будет скапливаться конденсат, от которого со временем начнется разрушение самого кирпича и деформация всей конструкции.

Подготовительные работы

Материалы и инструменты

Для выполнения работы потребуются соответствующие материалы и инструменты, которые обеспечат качественную и быструю кладку.

Перечень строительных материалов:

• кирпич
• раствор:
  • цемент
  • песок
  • пластификатор (можно известь или средство Fairy)
  • вода
• кладочная сетка.

Необходимые инструменты:

• кельма (мастерок)
• молоток-кирочка
• совковая лопата
• порядовка
• шнур-причалка
• расшивка
• строительный уровень
• гидроуровень
• отвес
• шаблоны (металлический прут)
• бетономешалка (корыто).

Проверка и выравнивание поверхности

Подготовка фундамента перед началом кладки включает в себя проверку его горизонтальности и диагоналей, а также их выравнивание в случае необходимости. Горизонтальность фундамента проверяется при помощи гидроуровня. Проверка начинается с углов, а затем исследуется весь периметр фундамента.

О том, как на фундаменте вывести ноль, рекомендуется думать непосредственно при его заливке. Но если перепад обнаруживается, когда основание уже готово, то его поверхность обязательно должна быть выровнена.

Выведение «под ноль» готового фундамента выполняется в следующей последовательности:

• Гидроуровнем проверяется положение всех углов по высоте, при этом на каждом из них ставятся цифровые отметки, указывающие его отклонение относительно исходного угла. (Например, «+40» будет означать, что угол на 40 мм выше).
• На фундамент устанавливается опалубка, охватывающая его верхнюю часть с обеих сторон.
• С внутренней стороны опалубки на всех углах отмечаются нулевые точки, до которых надо будет заливать раствор. Толщина дозаливаемого слоя фундамента не должна быть менее 30 мм, поскольку тонкий слой бетона не будет обладать достаточной прочностью.
• В опалубке делаются пропилы, нижняя кромка которых должна совпадать с нулевыми отметками.
• Устанавливается арматура.
• Готовится бетонный раствор в соотношении песка и цемента 1:4.
• Поверхность фундамента смачивается водой и в опалубку загружается раствор.
• Проверка соответствия поверхности нулевому уровню выполняется при помощи веревки, протянутой через пропилы.

Помимо проверки горизонтальности необходимо проверить диагонали фундамента. В прямоугольном основании они должны совпадать, поскольку равенство диагоналей является подтверждением того, что все 4 угла имеют 90 градусов, а параллельные стороны – одинаковую длину. Эти условия необходимо соблюдать, чтобы стены получились ровными. Расхождение в диагоналях компенсируется во время кладки путем уменьшения длинной стороны и увеличения короткой.

Гидроизоляция фундамента

На правильно гидроизолированном фундаменте цоколь будет надежно защищен от влаги, появляющейся из-за дождей, талых вод и капиллярного подсоса воды из почвы. Если цоколь и стены выкладываются из кирпича, то гидроизоляция выполняется дважды:

• на фундаменте под цоколем
• на цоколе под стеной.

Гидроизоляционный слой может состоять из цементного раствора или рубероида на мастике. Иногда по периметру цоколя устанавливается защитный экран из тонких асбоцементных листов или железобетонных плит.

Инструкция по выполнению кладки

Перед непосредственным выполнением кладки первый ряд кирпича раскладывается без применения раствора – насухо. Это требуется для того, чтобы «спланировать» ряд и использовать для кладки преимущественно целые кирпичи (за исключением забутки и углов, где для перевязки используются их части). После укладки «сухого» ряда, выполняются отметки на фундаменте, где будут располагаться вертикальные швы.

Подготовка кирпича

Для кладки цоколя рекомендуется брать красный полнотелый кирпич, который перед укладкой нужно смачивать, погрузив на несколько секунд в воду. Чтобы во время работы не бегать за каждым кирпичом, рекомендуется предварительно разложить его по периметру фундамента небольшими партиями.

Приготовление раствора

Для приготовления раствора рекомендуется следующее соотношение:

• 1 часть цемента (кг, лопата, ведро)
• 4 части песка (кг, лопата, ведро)
• пластификатор (известь, Fairy)
• вода.

Эти пропорции могут изменяться в зависимости от требуемых характеристик раствора. В целом на 1 часть цемента можно брать 3-6 частей песка. Пластификаторы придают раствору пластичность, которая обеспечивает комфортную кладку. Воды нужно добавлять столько, чтобы раствор напоминал густой мед.

Процесс кладки

При выполнении кладки необходимо следовать некоторым рекомендациям:

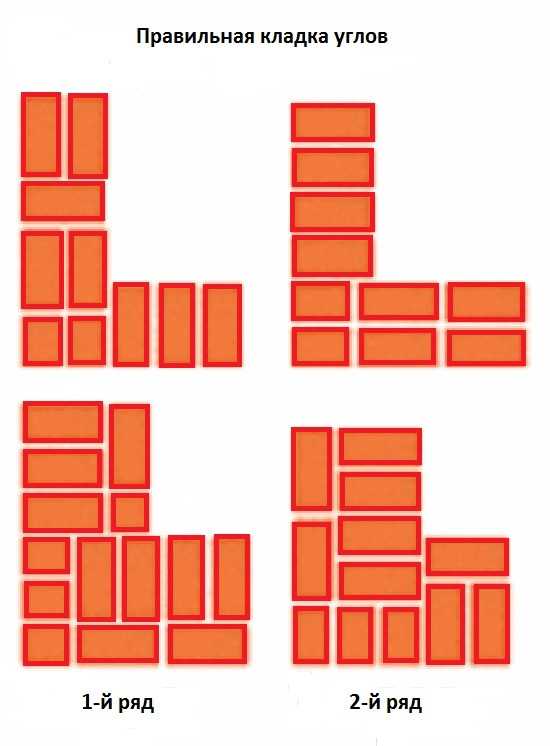

• Кладка всегда начинается с углов – они будут служить ориентирами при последующей кладке стен, для чего между соседними рядами, составляющими угол, натягивается шнур-причалка.
• При выполнении кладки следует учитывать, что толщина горизонтального шва, установленная строительными нормами, составляет 12 мм (погрешность: +3 мм или -2 мм). При армировании толщина шва ограничивается 16 мм, а разрешенное отклонение от горизонтали (которое устраняется следующим рядом) составляет 15 мм на 10 метров кладки.
• Чтобы получить шов в 12 мм, рекомендуется использовать в качестве шаблона металлический прут 12х12, который укладывается по краю фундамента на том месте, где будет находиться кирпич. Шаблоном нужно пользоваться до устройства порядовки. Затем толщина горизонтального шва соблюдается по делениям на ней.

Сам процесс кладки выполняется следующим образом:

• раствор кладется кельмой;
• кирпич ставится на раствор и слегка придавливается;
• по уровню проверяется горизонт и вертикаль;
• при наличии расхождений кирпич слегка подбивается ручкой мастерка или молотком-кирочкой.

Этапы кладки стены

• Для получения ровного ряда между противоположными рядами, выведенными в одной горизонтали, натягивается шнур-причалка. Для причалки используется леска или прочная нить. Ее прикрепляют либо к порядовке, либо при помощи гвоздей.
• По натянутой причалке выставляется первый ряд кирпичей одной стены (между двумя углами). Толщина вертикальных швов и место укладки кирпичей первого ряда определяется по отметкам на фундаменте, сделанным при раскладке «насухо».
• Остальные ряды укладываются по такому же принципу с перевязкой швов (можно в полкирпича).
• Во время кладки необходимо следить за чистотой наружной стороны и расшивать швы до застывания раствора.

Если требуется армирование кладки, то рекомендуется выполнять его через каждые 5 рядов.

Утепление конструкции

Оптимальным вариантом для утепления кирпичного цоколя является твердый теплоизолятор, в качестве которого обычно используется плитный пенополистирол. Он легко укладывается, хорошо держит форму и не пропускает влагу.

Такое утепление выполняется с использованием специального клея без сольвента и ацетона. При укладке плит нельзя допускать зазоров, а при их появлении заделывать монтажной пеной либо минеральной ватой. После укладки утеплителя поверхность цоколя обычно оштукатуривается, но возможно применение и других видов отделки.

Отделочные работы

Для облицовки кирпичного цоколя используются прочные и долговечные стройматериалы, обладающие хорошими гидроизоляционными свойствами, морозостойкостью и устойчивостью к различным атмосферным воздействиям.

К таким материалам относится керамическая плитка, штукатурка, натуральный и искусственный камень. Но специалисты рекомендуют при устройстве кирпичного цоколя использовать лицевую кладку – это намного быстрее и выгоднее.

Цоколь из кирпича – надежное и практичное решение, устройство которого не предполагает наличия особых навыков, но требует аккуратности в работе и соблюдения всех требований технологии. Поэтому, изучив все рекомендации и приложив некоторые старания, можно самостоятельно выполнить кладку цоколя из кирпича и получить отличные результаты.

Читайте также:

TIS-A12-DURABILITY-SPECIFICATION-BEST-PRACTICE-2021

%PDF-1.6 % 1 0 объект >]/Страницы 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток 2021-02-24T12:45:13Z2021-02-24T12:45:13Z2021-02-24T12:45:13ZAdobe Illustrator 25.2 (Macintosh)

EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK). epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5

Древесный уголь (CMYK)ПРОЦЕСС100. 000000CMYK0.0000000.0000000.00000094.999999

Кирпичная кладка – основы для инженера-строителя

• Должно быть указано описание кирпичей и материалов раствора с указанием пропорций.
• Кирпичная кладка разных видов и классов принимается по отдельным позициям.
• Кирпичная кладка фундамента и цоколя, первого этажа, второго этажа и т. д. измеряется по отдельным позициям.
• Работы по возведению лесов не учитываются отдельно, а включаются в статью кирпичной кладки.
• Кирпичная кладка принимается в куб.м. и измерения длины, ширины или толщины и высоты должны быть сделаны для расчета количества.
• Длина и высота измеряются с точностью до 1 см.
• Толщина стенки:

(a) Кирпичные стены толщиной до трех кирпичей включительно должны измеряться кратными половине кирпича, что считается включающим растворный шов.

(b) В качестве измерения в полкирпича принимается следующее: –

(c) Для стен толщиной более трех кирпичей фактическая толщина должна измеряться с точностью до 1 см (½ дюйма).

(d) Если по архитектурным или иным причинам встречаются доли в половину кирпича, измерения должны производиться следующим образом: –

— Для долей в 2 см при фактических измерениях.

-Для фракции более 2 см – целый полкирпича.

• Вычет:

(a) Никакие вычеты или прибавления не производятся для следующего: –

— Открытие до 0,1 кв.м. в разделе.

— концы стыков, балок, перемычек, стоек, стропил, прогонов, кронштейнов, ступеней и т. д.

— Плиты стеновые и постельные, опоры плит, чуйи и т.п., толщина которых не превышает 10 см и опора не распространяется на всю ширину (толщину) стены.

• Перегородка или стена в полкирпича принимается в кв.м.

Размер кирпича, его тип, толщина швов, перевязка и т.п., пропорция раствора указываются в описании позиции.

Основная кирпичная кладка измеряется в кубических метрах, а кирпичная кладка в перегородках, т.е. толщина одного кирпича измеряется в квадратных метрах с указанием его толщины. Кирпичная кладка в фундаменте и до цоколя включается в одну статью, а кирпичная кладка в надстройке измеряется отдельно. В случае многоэтажного дома кирпичную кладку каждого этажа следует измерять отдельно, так как ставки изделия увеличиваются от первого этажа к последующим более высоким этажам.

Общая процедура расчета количества кирпичной кладки в надстройке состоит в том, чтобы принять все стены как сплошные и выяснить их объемное содержание, а затем учесть вычеты для проемов в них. Пример: двери, окна, вентиляционные отверстия, перемычки и т. д. Различные типы кирпичной кладки с разным содержанием раствора и т. д. должны измеряться отдельно.

Сотовидная кирпичная кладка измеряется отдельно с указанием толщины в квадратных метрах, без вычета отверстий в ней.

Правила вычетов за проемы в кирпичной стене следующие:

• За проемы площадью до 0,1 кв. метра в зонах и стеновых плитах, подкладных плитах и ​​т.п., глубиной до 100 мм.
• Полные вычеты для прямоугольных проемов производятся путем умножения длины проема на его ширину и толщину стены.
• Кирпичная кладка в арках измеряется отдельно.
• Для перемычек над проемами длину перемычки определяют путем прибавления к пролету в свету удвоенной толщины опоры.

Таким образом, количество вычетов должно быть равно:

(l + 2t) x (толщина перемычки) x (толщина стены)

, где t = толщина перемычки и l = длина проема.

Следует отметить, что перемычки также из отдельной позиции измеряются в кубических метрах.
